Осадка конуса гост: ГОСТ 10181-2000 Смеси бетонные. Методы испытаний / 10181 2000

Содержание

Методы определения подвижности — Техинформатор

Конечный результат при любых строительных и ремонтных работах с использованием сухих строительных смесей зависит от правильного выбора материала и от того, насколько качественно будет нанесена или уложена смесь, готовая к применению, что в большой степени зависит от её технологичности. Поэтому основным свойством растворной и бетонной смеси, готовой к применению, считается подвижность. Этот показатель определяют при приёмо-сдаточных испытаниях каждой партии сухой смеси, используя для приготовления смеси количество воды затворения, указанное на упаковке, в инструкции по применению.

Смеси, различные по назначению, по способу применения, имеют различные требования к подвижности, удобоукладываемости. Одни из них должны легко формоваться, другие – растекаться, проникать в узкие щели или заполнять пустоты любой формы в теле бетона, а какие-то легко прокачиваться насосом и не расслаиваться под воздействием высокого давления и так далее.

Общая классификация сухих строительных смесей даётся в ГОСТ 31189 и уточняется в нормативных документах на конкретные виды смесей. Среди прочих признаков сухие смеси подразделяют по виду применяемого вяжущего на цементные, гипсовые, известковые, магнезиальные, полимерные, смешанные. В этой статье рассматриваются только сухие строительные смеси на цементном вяжущем (ГОСТ 31357).

Таблица 1 — Классификация цементных сухих смесей, кроме прочих параметров

по	на смеси
способу нанесения	механизированного (с помощью специализированного механического оборудования, например, способом торкретирования) и ручного нанесения
наибольшей крупности зёрен заполнителя (Д_з_max)	растворные – имеют Д_з_maxне более 5 мм	тонкодисперсные	Д_з_max до 0,2 мм
		дисперсные	Д_з_max до 0,63 мм
		мелкозернистые	Д_з_max до 1,25 мм
		крупнозернистые	Д_з_max до 5 мм
	бетонные – имеютД_з_maxне более 20 мм	мелкозернистого бетона
		бетонные (см. ГОСТ 26633)
функциональному назначению¹⁾	литьевые²⁾ – обладающие способностью к самостоятельному (под действием силы тяжести) растеканию
	ремонтные – поверхностные, чаще всего, тиксотропные – способные при повторяющихся динамических воздействиях временно увеличивать, а после прекращения воздействия восстанавливать начальную подвижность, и инъекционные (применение которых осуществляется методом инъектирования растворной смеси внутрь конструкции)
	гидроизоляционные – поверхностные (под шпатель или под кисть), инъекционные и проникающие (ГОСТ Р 56703)

¹⁾ Разнообразие цементных сухих строительных смесей не позволяет привести здесь полную их классификацию по назначению, поэтому приводим области применения, требующие особого внимания к показателю подвижности готовой смеси.

²⁾ Литьевые (или как их ещё называют производители сухих смесей, подливочные, наливного типа) смеси ГОСТ 31189 не выделяет в отдельную группу и на них нет нормативного документа в области стандартизации, смеси такого типа выпускают по техническим нормативным документам предприятия-изготовителя.

Таблица 2 — Методики для контроля и оценки подвижности растворных и бетонных смесей на цементном вяжущем установлены ГОСТ 31357

Область применения	НД на методику определения	Характеристика
для бетонных смесей	ГОСТ 10181 по осадке конуса, см по расплыву конуса, см	ГОСТ 7473 Марка по осадке конуса П1 … П5 Марка по расплыву конуса Р1 … Р6
для растворных смесей	ГОСТ 5802 по погружению конуса, мм	ГОСТ 28013 Марка по подвижности П_К1 … П_К4
для дисперсных смесей	ГОСТ 310. 4 по расплыву конуса, мм	НД и/или ТУ на конкретные ССС Подвижность (расплыв конуса), мм
для дисперсных самовыравнивающихся смесей	ГОСТ 31356 по расплыву кольца, мм	ГОСТ 31358 Марка по подвижности Р_К1 … Р_К5

Марки по подвижности и критерии оценки подвижности установлены в нормативных и технических документах на сухие смеси конкретных видов в зависимости от их назначения.

Выбор методики контроля подвижности осуществляется на основе указаний ГОСТ 31357 с учётом конкретных условий применения смеси, требований проекта, особенностей производства работ.

Пример 1. В описании сухой смеси «КТтрон-4 Л600» указано, что по функциональному назначению она является литьевой, по крупности заполнителя – дисперсной, а подвижность характеризуется маркой по погружению конуса П_К4. Это говорит только о том, что смесь растворная и имеет большую подвижность, но никак не характеризует её способность к растеканию. Было бы целесообразно характеризовать подвижность литьевой смеси маркой по расплыву кольца Р

К.

Пример 2. В техническом описании на ремонтную смесь «КТтрон-Торкрет С» для нанесения методом торкретирования указана марка по подвижности П_К1. Такая оценка достаточна для растворной смеси с заполнителем крупностью до 5 мм. Если по крупности заполнителя смесь относится к дисперсным, то было бы логичнее оценивать её подвижность по расплыву конуса на встряхивающем столике. Эта методика позволяет оценить и тиксотропность смеси.

Пример 3. Смесь с заполнителем крупностью до 5 мм «КТтрон-9 ЗР5,0» может быть отнесена как к растворным крупнозернистым, так и к бетонным (мелкозернистого бетона) смесям. В таких случаях при выборе методики определения подвижности (удобоукладываемости) необходимо исходить из требований проекта.

Если в проекте указана бетонная смесь с маркой по подвижности П или Р, то определяют по ГОСТ 10181 осадку или расплыв конуса, соответственно, и результат оценивают по ГОСТ 7473. Если в проекте указан раствор, то определяют подвижность по погружению конуса ГОСТ 5802, оценку результат проводят по ГОСТ 28013.

Таблица 3 — Примерное соотношение характеристик подвижности готовых смесей, определённых различными методами

Растворные смеси	Методика определения подвижности
	ГОСТ 5802	ГОСТ 310.4	ГОСТ 31356
	Марка по погружению конуса П_К	Расплыв конуса, мм	Марка по расплыву кольца Р_К
Литьевые	П_К4 (12 – 14) см	Не определяется, т. к. смесь стекает со встряхивающего	Р_К4– Р_К5 (18-22) см – (22-26) см
Инъекционные и проникающие	Не определяется, т.к. конус погружается до дна ёмкости		Р_К4-Р_К5
Под кисть и под шпатель			Рк3 (15-18) см
Тиксотропные для ручного нанесения	П_К2 (4 – 8) см	120-150	Не определяется, т.к. без механического воздействия смесь обладает свойством сохранять форму
Тиксотропные для механизированного нанесения	П_К1 (1 – 4) см	110-120
	П_К2	120-150
Бетонные смеси	ГОСТ 10181
	Марка по осадке конуса	Марка по расплыву конуса
Литьевые	П5 (25-26) см	Р4-Р6 (49-55) см – (56-62) см и более 62 см

Указывая в технических характеристиках своей продукции подвижность смесей в установленных марках, производитель облегчает задачу потребителю при выборе подходящего материала.

В настоящее время сухие строительные смеси некоторых отечественных производителей составляют серьёзную конкуренцию импортным аналогам. В связи с этим в российские стандарты, устанавливающие методы испытаний, как и в европейские, постепенно вносятся изменения с целью «приведения к общему знаменателю» существующих методик испытаний. Например, в предисловии к ГОСТ 10181-2014 указано, что «Настоящий стандарт соответствует следующим европейским региональным стандартам:

EN 12350-2:2009 Testing fresh concrete — Part 2: Slump test (Испытание свежеприготовленной бетонной смеси. Часть 2. Определение осадки конуса) в части общих требований к методу определения осадки конуса;
EN 12350-5:2009 Testing fresh concrete — Part 5: Flowtable test (Испытание свежеприготовленной бетонной смеси. Часть 5. Определение расплыва) в части метода определения расплыва».

Но оценка полученных результатов по европейским стандартам и по отечественным остаётся разной. Так, по немецким стандартам реологические свойства некоторых типов растворных смесей характеризуются марками «устойчивая» или «жёсткая», «пластичная» и «жидкая».

Казалось бы, всё понятно, но, чтобы соотнести эти характеристики с нашими марками, необходимо определиться с методикой, провести испытания и сделать оценку.

Подвижность бетонной смеси — осадка конуса, марки по удобоукладываемости

Главная » Характеристики и свойства бетона

Бетон относится к самым популярным строительным материалам, он имеет широкий спектр характеристик, определяющих его качество и особенности укладки. К ним относится подвижность бетонной смеси, указывающая на текучесть бетона – свойства, важного для правильной работы с ним. Эта характеристика влияет на прочность и долговечность конструкции, поэтому указывается в технической документации.

Содержание

Что такое подвижность бетона?
Способы определения
Классификация
Зависимость подвижности от состава смеси

Что такое подвижность бетона?

Под подвижностью бетона понимают способность растекаться по поверхности под собственным весом. Эта характеристика является ключевой для его использования при выполнении конкретных работ. Технологически от этого свойства зависит удобоукладываемость бетонной смеси, и ее возможность заполнять все пустоты в опалубке. Для составов с достаточной текучестью не требуется добавка пластификаторов или вибропрессования, что снижает стоимость работ на строительных площадках. Подвижность и жесткость материала зависит от нескольких основных факторов:

Качество и марка цемента;
Количество и густота цементного теста;
Фракция, чистота песка и щебня;
Водно-цементного соотношения;
Соотношение цемента и наполнителей;
Наличия специальных присадок;
Условий заливки бетонных конструкций.

Удобоукладываемость бетона важна при производстве или заливке на месте армированных конструкций. Недостаточная пластичность приводит к образованию раковин и пустот, а вибротрамбовка в таких случаях затруднена. В результате качество и прочность бетона падают. Для каждого типа армирования индивидуально подбирается подвижность бетонного раствора.

Эта характеристика обозначается индексами от П1 до П5, чем выше число, тем выше подвижность у раствора. Исходя из этого растворы классифицируются, в документации указываются их свойства и применение.

Способы определения

Подвижность бетонной смеси определяется разными способами, которые отличаются сложностью и скоростью, дают разную точность результатов, но все они отвечают стандартам ГОСТ по удобоукладываемости.

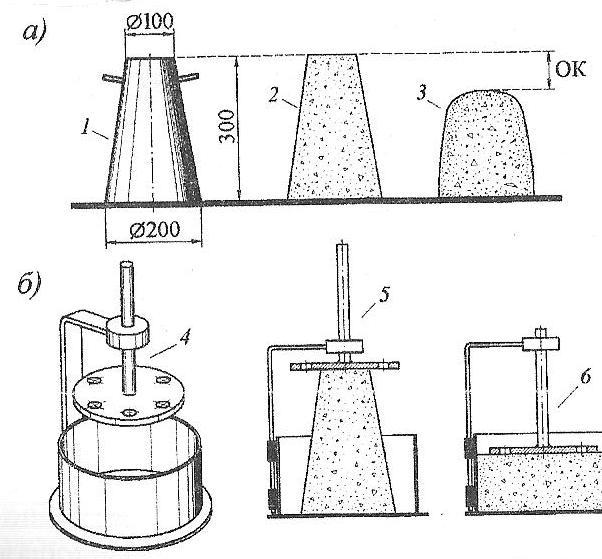

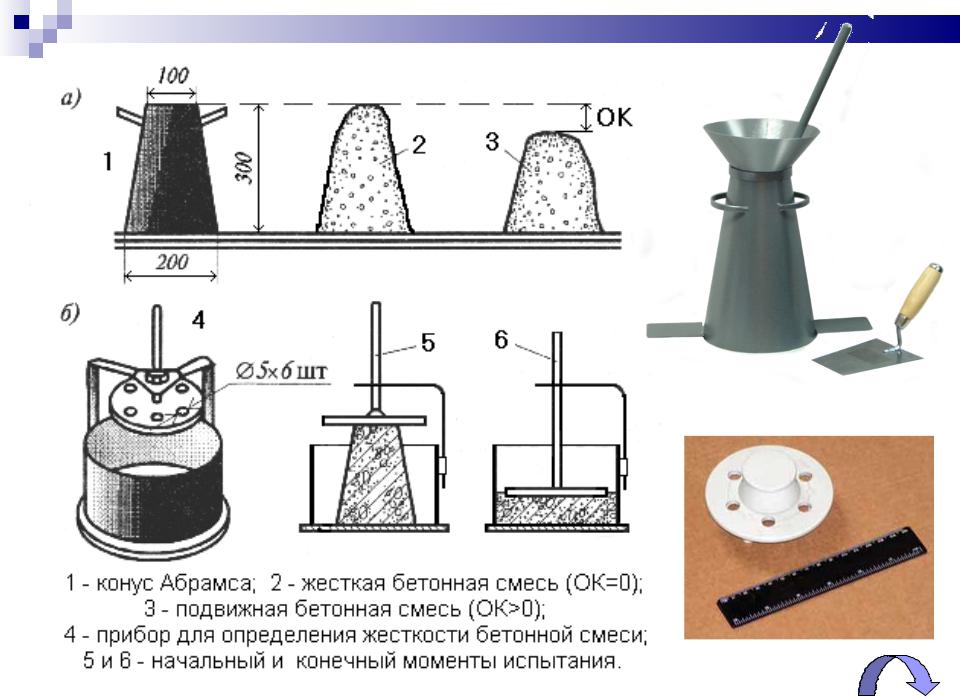

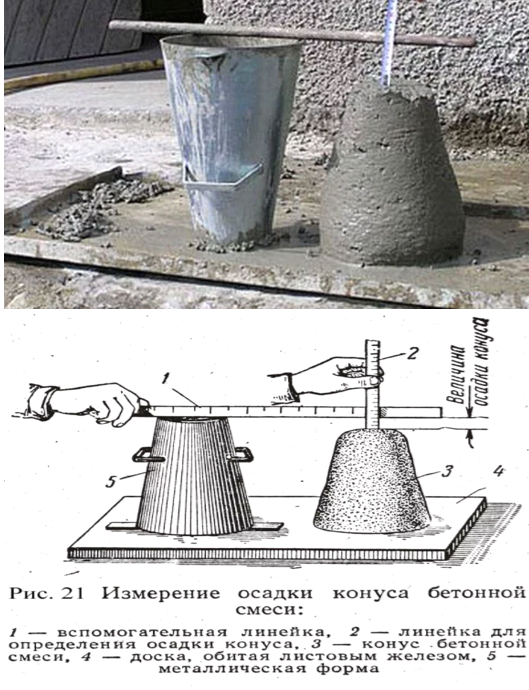

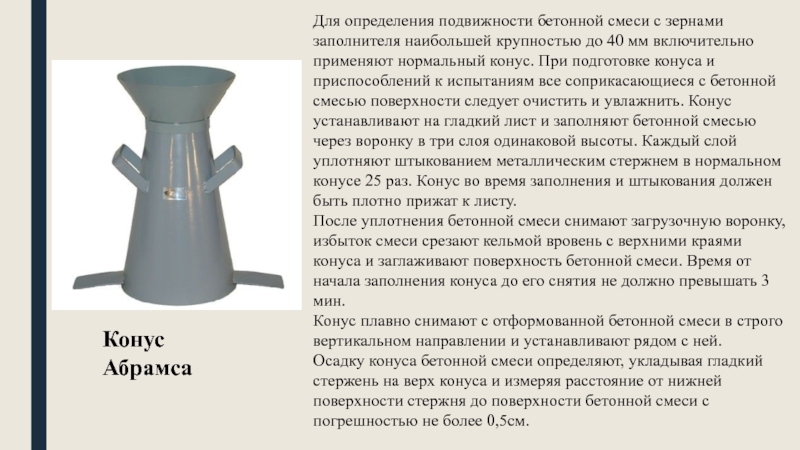

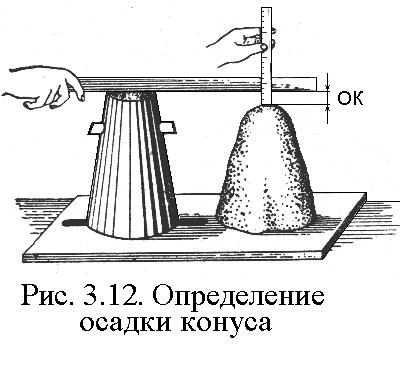

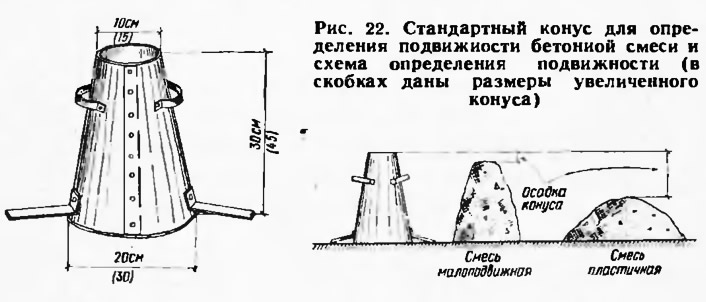

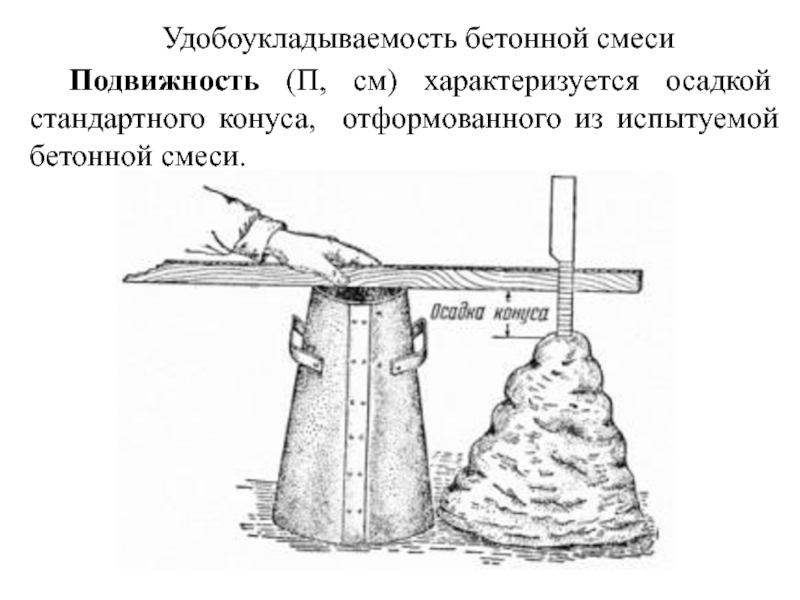

К наиболее быстрым и практичным методам, дающим приемлемую точность, относится осадка конуса бетона. Для этого используется специальная форма, размеры которой зависят от фракции наполнителей. Эта форма называется усеченный конус Абрамса и чаще всего имеет такие размеры конуса: высота 300 мм, больший диаметр 200 мм, меньший диаметр 100 мм. Для определения марки бетонной смеси по ее удобоукладываемости, емкость заполняют в три приема, уплотняя гладким металлическим прутом, чтобы убрать пустоты. Конус переворачивается, и раствор выкладывается на ровную поверхность подобно детской пасхе. После того, как смесь перестанет двигаться, определяют, на какую высоту она осела. Если высота уменьшилась менее чем на 150 мм, бетон считается малоподвижным, когда более 150 мм – подвижным.

Для составов с фракцией щебня до 40 мм применяется еще один метод испытания с применением вискозиметра. Содержимое конуса для определения подвижности исследуемой бетонной смеси выкладывается на вибростол. В него устанавливается штатив, на который нанесены деления, надевается диск. Вибростол запускается и засекается время, за которое диск опустится до специальной отметки на штативе. Измеренный временной промежуток умножается на коэффициент 0,45, результат показывает подвижность раствора.

Вискозиметр: 1 — сосуд, 2 — внутреннее кольцо, 3 — образец, 4 — диск со штангой, 5 — штатив.

Удобоукладываемость бетона проверяется еще одним способом – через испытание в форме. Этот способ подходит для растворов с фракцией заполнителя до 70 мм. Для этого берется открытый с одной стороны стальной куб со стороной 20 см, в котором размещают конус бетона. Куб устанавливается на вибростол, замеряется время, за которое раствор полностью заполнит квадратную форму, а его поверхность станет горизонтальной. Время, за которое все это произошло, умножается на 0,7, в результате чего оценивается подвижность материала.

Испытание раствора в форме. 1 — конус, 2 — форма, 3 — смесь, 4 — вибростол.

Классификация

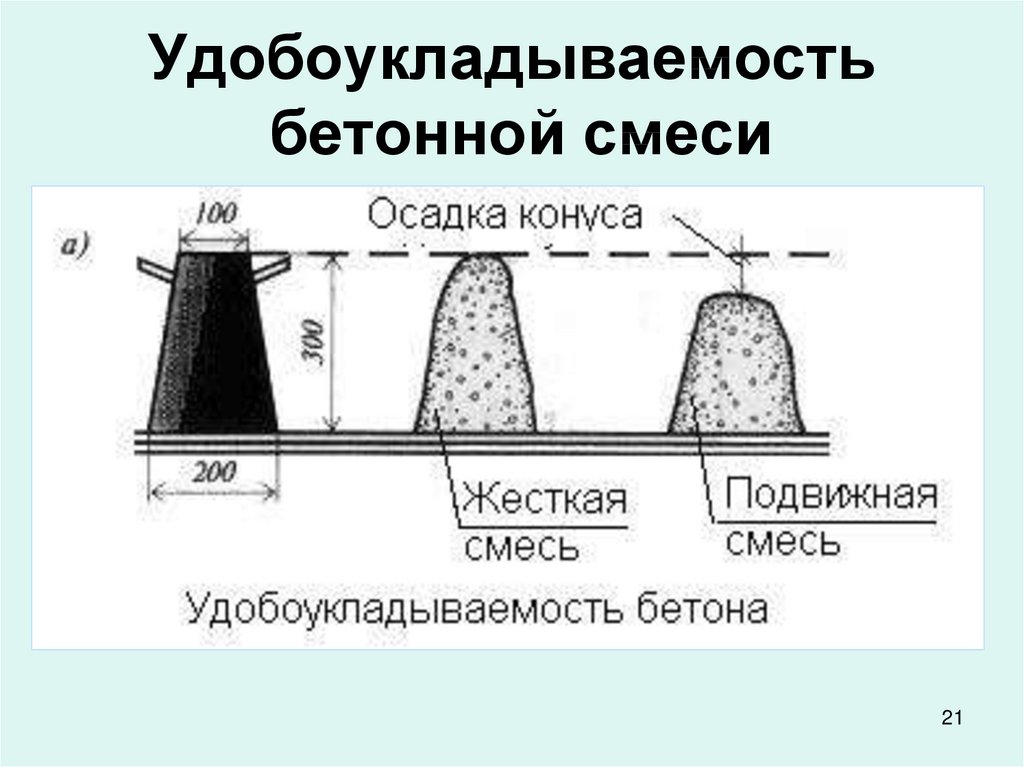

Удобоукладываемость бетонной смеси, зависящая от ее пластичности, определяется по результатам испытания, чаще всего при помощи конуса или после вибрации. Если при испытании раствор не усаживается, то есть разность высот бетона после выкладки и через определенный промежуток времени равна 0, такой состав называется жестким. Такие материалы маркируются буквой «Ж» и применяются при ограниченном круге работ в связи со сложностями в его укладке.

При разнице высот до 5 см раствор определяют как малоподвижный бетон. Разница в высоте конусов от 6 до 15 см означает, что материал относится к пластичным – это самый распространенный вид растворов. Если конус раствора уменьшается более чем на 15 см, он называется литая масса и применяется в специальных конструкциях.

Каждая марка бетона по удобоукладываемости имеет свое обозначение с индексом «П» и числовому значению. Подвижность заносится в таблицу, которая облегчает поиск характеристик. Они могут включать в себя различные параметры, для подвижности важна усадка конуса раствора:

Согласно показателям подвижности выделяют основные свойства бетонов: П1-П3 – малоподвижные составы, П4-П5 – составы с повышенной текучестью или подвижностью. Малоподвижные составы делаются с применением портландцемента, но в них большее количество песка. Они хорошо подходят для возведения монолитов. Для их качественной заливки требуется вибрация. Нельзя увеличить пластичность такого раствора, добавляя воду, в результате изменится цементное отношение и снизится прочность бетона. Повысить текучесть помогают пластификаторы.

Высокоподвижный бетон применяют, когда густое армирование приводит к образованию пустот и мешает трамбовке. Такое часто встречается при отливке колонн или других высоких и узких форм опалубки. Для этого лучше подходит подвижность класса П4. В этом случае бетон под действием силы тяжести сам заполняет все пустоты и не теряется своих свойств.

От плотности бетонной смеси во многом зависит прочность будущей конструкции. Поэтому при ее выборе нужно знать, в каких условиях изготавливается и заливается строительный состав, для какой цели она будет использоваться. Для каждой конкретной работы подбирается своя подвижность и жесткость смеси.

Зависимость подвижности от состава смеси

Бетон, применяемый в строительстве, состоит из цемента и нейтральных наполнителей – щебня разных фракций, песка. Его подвижность зависит от соотношения, качества наполнителей и наличия примесей. Чтобы изменить некоторые характеристики применяют специальные присадки, добавки для увеличения текучести называются пластификаторы. Идеальная пластичность достигается при правильном соотношении водоцементной смеси, увеличение количества наполнителей делает ее более жесткой.

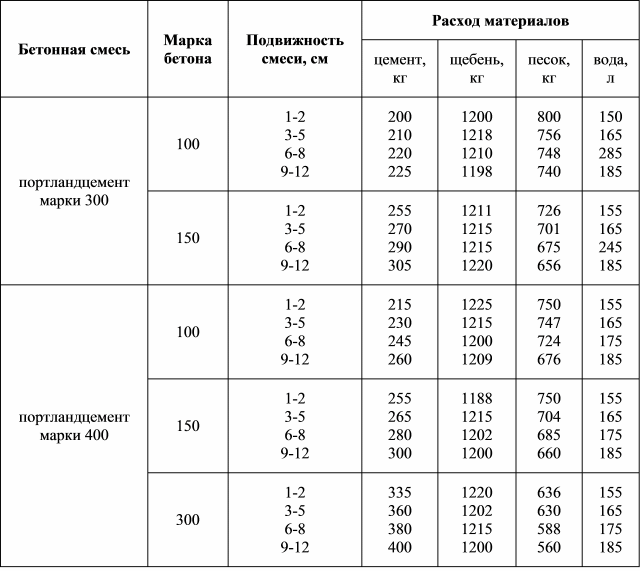

Чтобы добиться оптимальной прочности и текучести растворов, пропорция воды и цемента в растворе по массе должна составлять 0,4. Нарушение этого баланса приводит к снижению прочности после затвердевания. А добавление воды в готовый состав для увеличения подвижности приведет к тому, что расслаиваемость бетонной смеси резко снизит качество конструкции. Малая подвижность достигается добавлением песка, в результате чего она не расслаивается, но для качественной укладки требуется трамбовка.

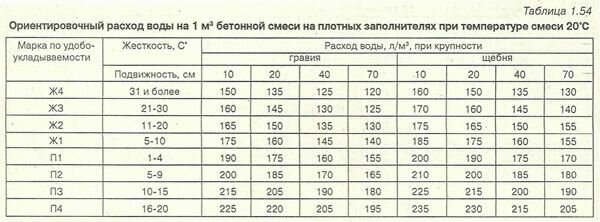

График водопотребности бетонной смеси

Повысить подвижность раствора, можно увеличив долю цемента в нем. Это связано с тем, что тонкая фракция цемента обволакивает поверхности зерен наполнителей, не позволяя соприкасаться, трение между ними уменьшается, а текучесть увеличивается. Данный способ повышения текучести не сказывается на прочности, но увеличивается стоимость раствора. Повышает подвижность и укрупнение фракции щебня, поскольку меньшая площадь снижает внутреннее трение. Но галечный щебень не рекомендовано использовать, поскольку его гладкая поверхность снижает прочность состава.

Сильно влияет на показатели П1-П5 наличие различных примесей. Поэтому в щебне или песка неприемлемо большое количество пыли, органических включений или глины. При затвердении такие примеси создают зоны со сниженной прочностью, что сказывается на надежности зданий и сооружений.

После изготовления раствор сохраняет пластичность в течение 2 часов. Чтобы доставить его на место с сохранением нужной текучести применяют пластификаторы. Это присадки, позволяющие сохранять и даже увеличивать пластичность раствора до 25%. Их применение даст возможность отказаться от трамбовки или применения вибрации даже с растворами П2-П3. В их состав входят парафин, эфир фталевой кислоты, фосфаты и другие вещества. Раствор с пластификатором сохраняет показатели текучести на протяжении 6 часов после изготовления, этого достаточно для естественного заполнения пустот. При домашнем строительстве в качестве пластификатора иногда применяют мыло или средства для мытья посуды.

Правильно подобранная пластичность обеспечит быструю и качественную укладку бетона, повысит его технические характеристики после затвердевания. Это достигается оптимальным соотношением компонентов и условиями укладки. Подвижность раствора оперативно подбирается непосредственно во время проведения работ, исходя их этих факторов.
