Чем отличается УЗО от дифавтомата простыми словами

При сборке электрощита без помощи профессионала многие путают дифавтомат и УЗО. Давайте же разберемся чем они отличаются и что лучше выбрать для ваших целей. Амперкин уже рассказывал вам для чего нужен дифавтомат и для чего нужно УЗО в электрике, переходите по ссылкам чтобы подробнее узнать о предназначении этих устройств.

Напомним вкратце, что УЗО — устройство защитного отключения, предназначенное для автоматического отключения при утечке тока, вызванной неисправностью электропроводки или электроприборов, в то время как дифференциальный автомат — это низковольтное комбинированное электротехническое устройство, одновременно включающее в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

То есть простыми словами функции УЗО — это часть дифавтомата. Означает ли это, что все должны устанавливать только дифавтомат? Конечно, нет. Исходя из ваших целей и задач в проекте вы можете устанавливать эти устройства отдельно.

Отличия УЗО от дифавтомата

Давайте рассмотрим все отличия этих защитных аппаратов и в конце расскажем что же лучше подключать в электрощите: УЗО и автоматы по отдельности или дифавтомат?

1. Самое главное отличие – это функциональность. Мы уже отметили, что УЗО предназначено для предотвращения критических ситуаций вследствие утечек тока, а дифавтомат размыкает электроцепь при всех возможных нештатных ситуациях: короткое замыкание, утечка тока, уровень тока превышающий номинальное значение в несколько раз.

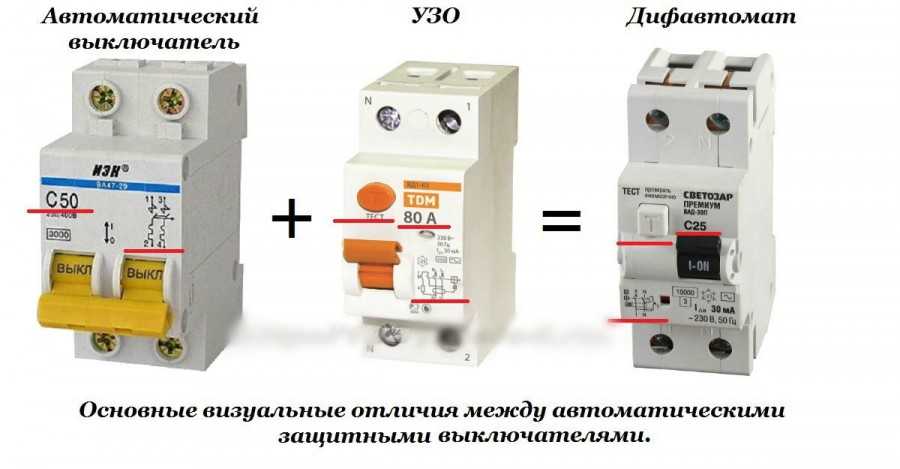

2. Внешне устройства практически идентичны и если вы не профессиональный электрик, то отличить их с первого взгляда будет проблематичным.

• Схемы, нанесенные на торцевую часть приборов отличаются. На дифавтомате можно увидеть схему классического УЗО внутри которой заключена схема обмотки расцепителя.

• Маркировка номинального тока на устройствах также может отличаться. На лицевой части УЗО пишутся только числа, например «16 А», а на дифференциальном автомате указывается буква, обозначающая отключающую способность расцепителей. Про определение классов по буквам (B, C,D) мы подробно рассказывали в статье Как выбрать автоматический выключатель.

• Оба типа приборов имеют кнопку «TEST» (проверка работоспособности модуля УЗО).

Что же лучше?

Действительно актуальный вопрос: «Что лучше подключить в электрощите: УЗО и автомат или дифференциальный автомат?». Давайте рассмотрим плюсы и минусы этих вариантов:

1. Место на DIN-рейке всегда ограничено. Схема УЗО + автомат занимают 3 модуля, в то время как дифавтомат всего 2. Сейчас в новых домах электропотребители всегда разделяются на несколько групп, а значит и УЗО+автомат должны быть для каждой группы. Т.о. при установке дифавтомата вы экономите достаточно много места в щитке.

2. Также в пользу установки дифавтомата следует выделить банальную простоту установки, ведь установить одно изделие легче и быстрее чем два.

3. Если же говорить о стоимости изделий, то чаще всего связка УЗО + автомат окажется дешевле, чем дифавтомат с одними и теми же параметрами.

4. Профессионалы устанавливающие отдельно УЗО и автомат говорят, что данный способ защитных аппаратов лучше, потому что при возникновении нештатной ситуации легче определить проблему ее возникновения.

С точки зрения надежности и УЗО и дифатоматы полностью идентичны, поэтому вы можете выбрать любое устройство исходя из персональных потребностей и возможностей. На сайте amperkin.ru представлен широкий ассортимент низковольтного оборудования. Амперкин — выбор профессионалов.

В чём разница между УЗО и дифавтоматом, и что стоит выбрать?

Обеспечение безопасности электросети в доме очень важно для спокойной жизни его обитателей.

Одним из обязательных элементов такой системы безопасности является устройство защитного отключения. Различают два вида устройств, позволяющих обеспечить безопасность электросети – это УЗО и дифференциальный автомат. Часто покупатели не могут решить, какой именно из двух вариантов выбрать, и пытаются разобраться в этом вопросе самостоятельно или с помощью консультанта. Чтобы вы не тратили своё время на поиски специалиста, который мог бы рассказать вам о различиях и сходствах УЗО и дифавтомата, мы и подготовили эту статью.

Главное, что стоит понять, начиная выбирать – это то, что УЗО в паре с автоматическим выключателем является аналогом дифференциального автомата. Нагляднее это можно увидеть на картинке:

ДЛЯ РАБОТЫ УЗО НЕОБХОДИМО НАЛИЧИЕ ЗАЩИТНОГО АВТОМАТА, А В ДИФАВТОМАТЕ ОН УСТАНОВЛЕН ПО УМОЛЧАНИЮ

Зачем нужны УЗО и дифференциальный автомат?

В соответствии с существующими правилами устройства электроустановок, в помещениях с повышенной опасностью должна быть обеспечена защита от токов утечки. В жилых помещениях (квартирах, домах) такими помещениями считаются ванная комната и кухня. Особенности этих помещений – стеснённость пространства, высокие показатели влажности и температуры воздуха. Все эти факторы провоцируют усиленный износ изоляции проводки и усиливают напряжение прикосновения до смертельно опасных для человека показателей.

Для предупреждения опасных ситуаций принято устанавливать устройства, защищающие помещение от токов утечки – устройства защитного отключения (УЗО) или дифференциальные автоматы. Принцип их работы заключается в сравнении тока, проходящего по фазе, с током на нулевом проводнике. При появлении различий между величиной токов на двух проводах автомат и срабатывает, разрывая цепь.

Время срабатывания автомата – доли секунды, разница в токах, необходимая для его срабатывания – 10 мА. Потому, даже если человек попал под напряжение, прикоснувшись к фазе или взявшись за корпус бытового прибора, аппарат надёжно защитит его от смертельной опасности.

В чём отличие УЗО от дифавтомата?

В деле выяснения различий между двумя этими агрегатами нам поможет в первую очередь расшифровка их названий. УЗО – это устройство защитного отключения, защищающее жильцов помещения от поражения электрическим током; а дифавтомат – это автоматический дифференциальный выключатель, который защищает кабели и электроприборы от недопустимых уровней напряжения и, как следствие, перегрузки сети и короткого замыкания.

УЗО состоит из трёх основных частей – в одной из них происходит обнаружение разницы в токах, в другой разница измеряется и сравнивается с заданным показателем (он может варьироваться в зависимости от модели), в третьей – она называется разъединитель – производится размыкание электрической сети. УЗО не содержит компонентов, которые защищали бы электропроводку и приборы от скачков напряжения.

УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ (УЗО)

Зато ими оборудован дифференциальный автомат. Он представляет собой и УЗО, и автоматический выключатель в одном корпусе. Этот вариант более многозадачен, ведь он обеспечивает одновременно и защиту от поражения электрическим током, и безопасность электроприборов.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Технические характеристики

Технические характеристики УЗО и дифавтомата указаны на передней панели.

Технические характеристики дифференциального автомата

• Номинальный ток ln – это ток, который аппарат проводит в течение долгого времени. Он может быть равен 6-63 А;
• Время-токовая характеристика – обозначается буквой B, C или D и указана перед цифрой номинального тока;
• Номинальный отключающий дифференциальный ток – это разница в токах на фазе и нулевом проводнике, она может составлять 10, 30, 100, 300 или 500 мА;
• Номинальное напряжение – то, при котором автомат может работать в нормальных условиях. Номинальное напряжение стандартное – 220 В для однофазной сети и 380 В для трёхфазной;
• Класс модуля дифференциальной защиты – А или АС. А реагирует на синусоидальный переменный и постоянный пульсирующий токи; АС обозначается синусоидой и реагирует на синусоидальный переменный ток утечки;
• Номинальная отключающая способность – это максимальная величина тока короткого замыкания, с которой автомат может справиться, отключившись, но оставшись в рабочем состоянии. Этот показатель можно увидеть в прямоугольнике на передней панели устройства, он составляет 3000, 4500, 6000, 10000 А;
• Класс токоограничения – их три. Класс определяется временем, которое проходит с момента начала размыкания силовых контактов до момента полного погашения электрической дуги. Указан в квадрате на передней панели;
• Тип встроенного УЗО – он может быть либо электромеханическим, либо электронным;
• Количество полюсов – два или четыре;
• Диапазон рабочих температур – обозначен снежинкой на передней панели, обычно составляет от -25 ⁰С до 40⁰С;
• Номинальная частота электрической сети – необязательная характеристика, но она может быть также указана на передней панели. Обычно для бытовых сетей частота равняется 50 Гц;
• Степень защиты – по умолчанию составляет IP20, но может быть указана на передней панели, если отличается от этого значения;
• Схема подключения – изображена на передней панели.

Клеммы, служащие для подключения нулевого проводника, обозначены буквой N

Технические характеристики УЗО

УЗО СО СЛЕДУЮЩИМИ ХАРАКТЕРИСТИКАМИ: НОМИНАЛЬНЫЙ ТОК 25 А, ВЕРХНЯЯ ТОКОВАЯ ХАРАКТЕРИСТИКА ВД, НОМИНАЛЬНЫЙ ОТКЛЮЧАЮЩИЙ ТОК 30 МА, АС-КЛАСС МОДУЛЯ

Технические характеристики УЗО, отображаемые на передней панели, не отличаются от характеристик дифавтомата. Однако существует небольшое отличие в требованиях, предъявляемых к УЗО.

Частный дом лучше всего оборудовать УЗО с показателем утечки тока в 30 А и более. Однако отдельно для душевых и бойлеров, а также других устройств, находящихся во влажных помещениях, лучше выбрать УЗО с чувствительностью к утечке 10 А.

В квартиру также стоит выбрать УЗО с чувствительностью к 30 А. Если квартира маленькая или у вас одна электрическая сеть, отдайте предпочтение варианту установки отдельного прибора на конкретную группу приборов во избежание полного обесточивания квартиры в случае срабатывания автомата.

Внимание! Все рассматриваемые характеристики принято считать актуальными для помещений с температурой около 30⁰С.

Противопожарную безопасность лучше всего обеспечить путём установки автомата с номиналом в 100-300 МА.

Что же выбрать – УЗО или дифавтомат?

Однозначного ответа на этот вопрос не существует, так как правильный выбор в каждом конкретном случае зависит от множества индивидуальных факторов.

• Место в щитке. Дифавтомат, несмотря на то, что выполняет сразу несколько полезных функций, займёт в щитке места меньше, чем УЗО и автоматический выключатель для него;

НАЛИЧИЕ СВОБОДНОГО МЕСТА В ЩИТКЕ – ВАЖНОЕ УСЛОВИЕ ДЛЯ ПРАВИЛЬНОГО ВЫБОРА МЕЖДУ УЗО И ДИФАВТОМАТОМ

• Что именно требуется от устройства? Вам нужно обеспечить защиту от удара током для определённого прибора? Тогда выбирайте дифавтомат, технические характеристики которого подойдут конкретно под этот прибор. Ну, а если вы нуждаетесь в защите целой линии розеток, целесообразнее будет устанавливать УЗО;

Выбор УЗО для линии розеток легко объясним – вы не сможете точно сказать, какова будет максимальная мощность приборов, подключенных ко всем этим розеткам, ведь оборудование может со временем меняться. В случае если вы замените старые приборы на новые, большей мощности, вам придётся сменить и дифавтомат, который подбирается по мощности. В случае же с УЗО вам достаточно будет сменить автоматический выключатель.

• Качество работы. С любым прибором в мире работает следующее золотое правило – чем больше у устройства функций, тем менее надёжна его работа. Дифавтомат сочетает в себе функции и УЗО, и автоматического выключателя, и потому считается специалистами в среднем менее надёжным, чем УЗО. Однако это не отменяет возможности существования такого УЗО и такого дифавтомата, которые, в сравнении друг с другом, дадут противоположную статистику;
• Ремонт и покупка нового оборудования. Рано или поздно любой прибор начинает давать сбой и нуждается в ремонте или замене. И здесь уже первостепенную роль играет стоимость этих двух процедур. Если ломается УЗО или автоматический выключатель – заменяют именно эту часть системы, а не оба прибора вместе. Если ломается дифавтомат, он весь подлежит замене, что менее выгодно, учитывая его высокую стоимость;
• Отключение оборудования. Причиной отключения УЗО может быть только появление тока утечки в электропроводке; автоматический выключатель может отключиться только из-за короткого замыкания и перегруза. Причин же для отключения дифавтомата несколько, и выяснить, с какой из них вы столкнулись, невозможно.

РЕМОНТ И ЗАМЕНА ЧАСТЕЙ УЗО ОБОЙДУТСЯ ДЕШЕВЛЕ

Это не единственные, но одни из главных особенностей, по которым стоит выбирать устройство для обеспечения безопасности электропроводки и бытовых приборов. Что предпочтительнее для вас – дифференциальный автомат или УЗО – решать только вам.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Дифференциальные переключатели Ouzo

. Тип катушки управления по току

Прежде чем говорить о выборе дифференциального автомата, следует пояснить, почему этот вопрос заслужил такую ​​популярность. В чем преимущества дифференциальных автоматов? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защитой от токов перегрузки и сверхтоков короткого замыкания, но и защитой от токов утечки, то есть защитой от поражения человека электрическим током.

Другими словами, одно устройство обеспечивает весь спектр необходимой защиты. Это очень удобно, так как экономит место в распределительном щите и упрощает установку. В некоторых случаях достигается и экономия денег, но это относительно, так как качественный дифференциальный автомат может оказаться дороже единичного обычного автомата и (УЗО).

Итак, чем хорош дифавтомат, понятно. Осталось решить, как его выбрать.

1. Этап

Как и любое другое устройство защиты, дифавтомат следует выбирать исходя из фазы сети. Трехфазные дифференциалы имеют три полюса для соединения фаз и один полюс для нулевого рабочего проводника. Трехфазный дифференциал по понятным причинам имеет большие размеры и занимает шесть-семь модулей. Однофазные дифференциалы могут занимать от двух до четырех модулей в зависимости от конструкции. Однако в любом случае дифавтомат займет гораздо меньше места, чем обычный автомат и УЗО вместе взятые.

2. Номинальное напряжение

Хотя в общем случае промахнуться сложно: три фазы — 380 вольт, а одна фаза — 220 вольт. Но все же бывают редкие неприятные исключения, и на номинальное напряжение устройства следует обращать внимание.

3. Характеристики выпусков и рейтинг машины

Поскольку дифференциал тоже есть, то, естественно, он тоже есть, отображается буквой латинского алфавита перед цифрой, обозначающей текущую нагрузку рейтинг. Что касается бытовых сетей, то здесь традиционно наиболее популярны машины характеристики С.

Например, для розеточной сети подойдет дифаавтомат характеристики С16 (реже С25). Для сетей освещения применяют автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используют автоматы С50, С63, С80 и С100.

4. Номинальный ток утечки

Это характеристика устройства защитного отключения, входящего в состав дифавтомата. Номинальный обозначается символом «дельта» и числом, обозначающим фактический ток утечки, буквами мА (миллиампер). Для защиты розеток и сетей освещения обычно применяют дифференциалы номиналом 10-30 мА. Чаще всего групповые сети защищают устройства на 30 мА, а одиночные розетки — на 10 мА. Вводный дифавтомат может иметь встроенное УЗО на 100-300 мА.

5. Тип или класс встроенного УЗО

Давно известно, что есть УЗО переменного тока, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на постоянный ток утечки в устройствах с электронными преобразователями. Все это относится и к УЗО, встроенным в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машины, целесообразно использовать дифавтоматы со встроенным УЗО типа А, так как тип АС может быть просто неэффективен.

6. Наличие/отсутствие защиты от обрыва нулевой жилы

Очень любопытный момент. Дело в том, что для работы встроенного УЗО необходим блок питания дифференциальной защиты. Эта мощность берется со входа устройства. То есть для работы дифференциальной защиты дифавтомата необходимо, чтобы в сети было напряжение.

Это означает, что и нулевой, и фазный рабочие проводники должны быть в порядке. При этом, если «фазы» нет — то бог с ним, ибо току утечки неоткуда взяться. Другое дело, если ноль обрезается. Тогда оставшаяся «фаза» может вызвать утечку, и встроенное УЗО перестанет работать из-за отсутствия питания.

Для исключения такого явления в некоторые дифавтоматы встроен блок защиты от обрыва нулевого провода, который по сути представляет собой реле напряжения, контакты которого размыкаются.

Если такого блока в дифференциале нет, то есть все основания самостоятельно установить реле напряжения на вводе для контроля ситуации.

7. Производитель дифавтомата

Как бы сильно ни было желание сэкономить, все же лучше воздержаться от приобретения дифференциалов сомнительного происхождения. Известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже автоматами не являлись: не имели никаких выпусков, кроме механического ручного.

Вполне логично, что есть возможность приобретения дифавтомата аналогичной конструкции. Но дифференциал — это аппарат, функции которого часто никак не дублируются. То есть безопасность электросети в целом остается на совести дифа. И он просто должен быть качественным. Конкретных указаний по маркам и торговым маркам давать не будем, но все же лучше приобретать устройства в проверенных магазинах и не кидаться на чрезмерно низкие цены.

8. Общие инструкции

Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить его работоспособность путем создания преднамеренной утечки тока. После установки машины всегда будет полезно выполнить небольшую проверку с помощью этой кнопки.

Кроме того, следует помнить, что не каждая линия обязательно должна быть оснащена дифференциальной защитой. Чаще всего дифаавтоматы ставят на кабельных линиях штепсельных розеток, а также на общем вводе. Освещение и линии электропередачи электроплиты часто не оборудованы дифференциальной защитой.

Не то чтобы это можно было принять за ориентир не ставить дифавтоматов на эти строки. Но можно учесть и, например, при отсутствии достаточного места в щите использовать простые автоматические выключатели на осветительную сеть и кабельную линию электроплиты.

Дифаавтоматы, как и УЗО, рекомендуются для установки в сетях, имеющих защитный нулевой проводник РЕ. Это требование ПУЭ. При отсутствии защитного заземления защита от токов утечки сама по себе может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.

Важно не только правильно подобрать дифаавтоматы и УЗО, но и подключить их без ошибок. Как это сделать правильно, описано в этой статье: . Следите за публикациями на нашем сайте!

Для защиты электрических цепей от коротких замыканий и токов перегрузки автоматические выключатели устанавливаются в распределительных коробках на DIN-рейку. Для защиты от дифференциальных токов утечки, возникающих при повреждении изоляции и случайном прикосновении персонала (людей) к токоведущим частям, к автоматическим выключателям последовательно подключают устройства защитного отключения (УЗО). Для комплексного решения задач УЗО и автоматов было создано устройство дифференциально-токового автомата. Дифференциальные выключатели применяются в однофазных и трехфазных сетях. Они значительно повышают степень безопасности при эксплуатации различных электроприборов, а также предотвращают пожары, вызванные воспламенением изоляции проводников электрического тока.

Дифференциал (от лат. Differentia — отличие, различие)

Дифавтоматы — это устройства, совмещающие в себе задачи автоматических выключателей и устройств защитного отключения (УЗО). Назначение УЗО — найти ток утечки и случайного прикосновения к токоведущим элементам человека и разомкнуть клеммы, автомат работает при токах перегрузки и коротких замыканиях. Можно сказать, что дифференциальные автоматы включают в себя рабочую (автоматический выключатель) и защитную часть (модуль дифференциальной защиты). Дифференциальные выключатели имеют двухполюсный или четырехполюсный выключатель, два расцепителя: электромагнитный (отключение при коротком замыкании) и тепловой (отключение при перегрузке). Модуль дифференциальной защиты определяет ток утечки и сбрасывает автоматический выключатель по специальной шине. Для питания модуля защиты он подключается последовательно с автоматическим выключателем. Проверка защиты модуля дифференциала производится специальной кнопкой «Тест» на корпусе.

Как работает дифференциальная машина?

В дифференциальной машине, как и в устройстве защитного отключения, в качестве датчика утечки тока используется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию к защищаемой электроустановке.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или никто не касается токоведущих частей установки. В этом случае нагрузки будут протекать по нулевому и фазному проводам равными токами. Эти токи в магнитопроводе трансформатора тока индуцируют противоположно направленные равные магнитные потоки. В результате ток вторичной обмотки равен нулю и чувствительный элемент — магнитоэлектрическая защелка не срабатывает.

При утечке, например, при случайном прикосновении человека к фазному проводу или нарушении изолирующих свойств диэлектрика, происходит баланс тока и магнитных потоков.

Во вторичной обмотке возникает электричество, которое приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Основное отличие УЗО (его иногда называют дифрелем) от дифаавтомата заключается в расшифровке аббревиатуры и наименования устройств: УЗО — устройство защиты от отключения, дифавтомат — дифференциальное (т.е. в данном случае , многофункциональный) автоматический выключатель.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) — электротехническое устройство, в состав которого входит модуль обнаружения разности токов, протекающих через устройство. То есть, если эта разница не соответствует заданному значению, контакты разомкнутся. Для обеспечения этого процесса в состав УЗО включаются отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов. Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от коротких замыканий и перегрузок.

Дифавтомат — это, по сути, блок, в котором объединены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу электричества в случае короткого замыкания (КЗ) или перегрузок. Выполнение таких функций обеспечивается наличием в дифавтомате защиты от перегрева и перегрузок по току, что гарантирует защиту цепи и оборудования.

Отличие дифавтомата от УЗО

Функция защитного устройства — Отключение электрической цепи только в случае утечки тока, т.е. в защите нуждается только включенное в сеть устройство. УЗО — это модуль, обнаруживающий утечку тока (например, при повреждении изоляции) и дающий команду силовому механизму отключить цепь. В то же время УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если в вашей проводке произойдет короткое замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальная машина представляет собой электрическую сборку, которая включает в себя как защиту от утечки тока, так и защиту от короткого замыкания, а также защиту от перегрузок. При этом дифавтомат защищает себя. Оба устройства можно отличить визуально. На дифреле есть обозначение большими буквами; например, «16А», что означает номинальный ток. Если на корпусе устройства перед большим числом стоит латинская буква, например, «С16», то перед вами дифавтомат («С» характеризует тип выпуска, рассчитанный на 16А). Если устройства имеют обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если же написано АВДТ, то это «автоматический выключатель дифференциального типа».

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, которые могут привести к выходу из строя проводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении утечки тока, тем самым предотвращая поражение людей электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают почти все, то, услышав слово «дифавтомат», многие спросят: «Что это?» Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей электрическим током.




Прибор состоит из нескольких основных частей:

• Пластиковый корпус, устойчивый к плавлению и огню.
• Один или два рычага подачи и отключения питания.
• Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
• Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата на видео:

Автоматические выключатели дифференциального тока могут быть установлены как в однофазных, так и в трехфазных линиях. Предназначены для:

• Защита электрической сети от перегрузки по току, короткого замыкания и повышенного напряжения.
• Предотвратите утечку электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для внутренних линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.




Внешний вид дифавтомата

При взгляде на УЗО и дифференциал АВ видно, что они очень похожи по конструкции и размерам. Даже кнопка «Тест» доступна на обоих устройствах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно монтироваться в цепь без защитного автоматического выключателя. Дифавтомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Текущий рейтинг дифавтомата пишется иначе: впереди ставится латинская буква, соответствующая характеристикам встроенных расцепителей. За ним следует число, указывающее значение номинального тока, например, C16.




Работа дифференцированного АБ при утечке электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее воздействуют однородные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При нарушении изолирующего слоя происходит утечка, в результате чего нарушается равномерность потоков, и реле вызывает срабатывание машины.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип работы подобен обычному автоматическому выключателю.

АВДТ имеет две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита от перегрузок линии обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).




При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, она запускает АБ.

Сеть защищена от сверхтоковых коротких замыканий электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием на доли секунды расцепитель вызывает срабатывание автоматического выключателя и прерывание подачи питания в линию.

После устранения проблемы устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после выключения AV, устройству следует дать немного времени для полного остывания. Если включить горячую машину, это негативно скажется на сроке ее службы.

Порядок установки

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной – к зажиму №2. Подключение нейтрального провода производится к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхнему устройства, а выходные кабели вниз.




Вы можете подключить выходы к линии напрямую. Если параметры сети нестабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительные АБ.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусной частью электрощита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Нулевой кабель заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к отключению дифавтомата даже при приложении незначительной нагрузки.

Если несколько дифференциальных автоматов соединены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в паре со своей фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.




Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует нагрузке сети.

Если машина оснащена индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маяка» причину сбоя придется искать методом «научного тыка». Если АВДТ заработал после подключения дополнительной нагрузки к сети, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, зачем он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь установить АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

Узо или дифференциал. Что такое дифавтомат, как он работает и как его подключить

Основное отличие УЗО (его иногда называют дифрелем) от дифаавтомата заключается в расшифровке устройств: УЗО — устройство защиты от отключения, дифавтомат является дифференциальным (т.е. в данном случае многофункциональным) автоматическим выключателем.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) — электротехническое устройство, в состав которого входит модуль обнаружения разности токов, протекающих через устройство. То есть, если эта разница не соответствует заданному значению, контакты разомкнутся. Для обеспечения этого процесса в состав УЗО включаются отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «принимать решение» о размыкании контактов. Последнюю операцию выполняет разъединитель, не содержащий элементов защиты электрической цепи от коротких замыканий и перегрузок.

Дифавтомат — это, по сути, блок, в котором объединены УЗО и отключающее устройство. Автомат защищает электрическую цепь от утечки тока (как УЗО) и одновременно прерывает подачу электроэнергии в случае короткого замыкания (КЗ) или перегрузок. Выполнение таких функций обеспечивается наличием в дифавтомате защиты от перегрева и перегрузок по току, что гарантирует защиту цепи и оборудования.

Отличие дифавтомата от УЗО

Функция защитного устройства – отключение электрической цепи только в случае утечки тока, т.е. в защите нуждается только включенное в сеть устройство. УЗО — это модуль, обнаруживающий утечку тока (например, при повреждении изоляции) и дающий команду силовому механизму отключить цепь. В то же время УЗО не может защитить сеть от перегрузок или коротких замыканий. Проще говоря, если в вашей проводке произойдет короткое замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальная машина представляет собой электрическую сборку, которая включает в себя как защиту от утечки тока, так и защиту от короткого замыкания, а также защиту от перегрузок. При этом дифавтомат защищает себя. Оба устройства можно отличить визуально. На дифреле есть обозначение большими буквами; например, «16А», что означает номинальный ток. Если на корпусе устройства перед большим числом стоит латинская буква, например, «С16», то перед вами дифавтомат («С» характеризует тип выпуска, рассчитанный на 16А) . Если устройства имеют обозначения на русском языке, то «ВД» будет означать, что у вас есть УЗО, если же написано АВДТ, то это «автоматический выключатель дифференциального типа».

Прежде чем приступить к пояснениям, чем УЗО и дифавтомат отличаются друг от друга, необходимо расшифровать, что подразумевается под названиями этих устройств. Итак, УЗО – это устройство защитного отключения, а расшифровывается как дифавтомат – дифференциальный выключатель. Те. УЗО защищает нас от электрического тока, а дифавтомат служит для защиты кабелей, проводов и электрооборудования от недопустимых токов — короткого замыкания и перегрузок. Так что же это за устройства и чем они отличаются?

Определение

УЗО — устройство электрической защиты, оснащенное модулем обнаружения разности токов, проходящих через это устройство. Другими словами, когда дифференциальный ток превышает заданное значение, контакты размыкаются. УЗО обычно состоит из отдельных элементов, обнаруживающих, измеряющих (сравнивающих с заданным значением) дифференциальный ток и замыкающих/размыкающих электрическую цепь (разъединитель), и не содержит компонентов, обеспечивающих защиту проводки, подключаемых цепей или самого устройства.

Difamat – это УЗО и автоматический выключатель, смонтированные в общем корпусе. Дифавтомат применяется для защиты электропроводки от утечки тока (соответствует функциям УЗО) и для защиты электропроводки от коротких замыканий и перегрузок. Расположение термозащиты и модуля максимальной токовой защиты в дифавтомате гарантирует сохранность подключаемой электрической цепи и самого устройства. Таким образом, дифавтомат обеспечивает комплексную защиту как самого себя и оборудования, так и защищаемой цепи.

отличие

УЗО отличается от дифавтомата тем, что не защищает цепь и нагрузку, а также себя от токов короткого замыкания и токов превышения по перегрузке. УЗО, в отличие от дифференциального автомата, представляет собой устройство, защищающее нагрузку и цепь только при возникновении тока утечки. Поэтому УЗО, как и любое устройство, включенное в сеть, требует обязательной защиты. Его может обеспечить автоматический выключатель, установленный последовательно с УЗО. В результате автоматический выключатель защитит как цепь, так и включенное в нее УЗО от перегрузок и коротких замыканий. Те. в случае возникновения таких ситуаций машина отключит подачу питания на схему. В свою очередь УЗО защитит электрическую цепь и нагрузку, подключенную сразу после УЗО, от утечки тока (отключит питание). УЗО представляет собой модуль, устанавливающий утечку тока и исполнительное устройство в виде силового реле.

Современный дифавтомат представляет собой узел, состоящий из модуля дифференциальной защиты и автоматического выключателя. Кроме модуля обнаружения протечки и силового реле дифаавтомат обычно содержит электромагнитный и тепловой расцепитель.

Место находок

1. Стандартное УЗО, в отличие от стандартного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
2. Дифавтомат применяется для защиты от утечки тока в электрической цепи (аналог УЗО) и, кроме того, для защиты от коротких замыканий и перегрузок электропроводки.
3. УЗО оснащено только модулем определения разности токов и силовым реле.
4. Дифференциальная машина состоит из УЗО, автоматического выключателя и обычно включает в себя электромагнитный и тепловой расцепители.
5. Применение УЗО и дифавтоматов в каждом конкретном случае зависит как от проекта электропроводки и электроснабжения, так и от защищаемого устройства, электрической схемы или размеров и технических характеристик помещения.
6. Стоимость дифавтомата обычно выше стоимости УЗО.

Для многих слова дифавтомат и УЗО ничего не значат. Но приходит время замены электропроводки в доме или начинается строительство коттеджа и о них постоянно упоминают специалисты, о необходимости защиты от повреждений. поражения электрическим током, и предлагают разные варианты. Здесь хозяину дома нужно сделать выбор, и правильный. Он хочет получить надежную защиту от электрического тока за разумные деньги, без переплаты и лишнего оборудования. Для этого нужно немного разобраться в устройствах, их назначении, отличиях, преимуществах и недостатках. Любому начинающему электрику будет полезно понять, чем отличаются дифавтоматы УЗО.

Назначение устройств защитного отключения

УЗО защищает изоляцию электропроводки и предотвращает возникновение пожара. И защищает человека от воздействия электрического тока при прикосновении к частям приборов, на которые подается фазное напряжение.

УЗО срабатывает при перекосе токов в фазном и нулевом проводах защищаемой электрической сети. Это случается, когда происходит пробой изоляции и появляются дополнительные утечки. Прохождение тока через неподходящие материалы может вызвать пожар. В зданиях с ветхой электропроводкой довольно часто возникают пожары из-за повреждения изоляции.

Еще один опасный случай – прикосновение к токоведущим частям устройств, которые в нормальном состоянии не должны находиться под напряжением. Ток начинает течь на землю через человека, минуя нулевой провод. В этом случае автоматический выключатель не сработает, так как для его отключения нужны токи не менее десятков ампер. Для жизни человека опасны токи от 30 мА и выше. Способность УЗО реагировать на 10-30 мА является надежной защитой от воздействия электричества.

Следует знать, что УЗО не обеспечивает защиту от сверхтоков, в этом основное отличие УЗО от дифавтомата. В ситуации, когда есть только УЗО и произошло короткое замыкание, устройство никак не отреагирует, а также может сгореть. Отдельно, без автоматического выключателя, не используется.

Если стоит вопрос, что выбрать — УЗО или дифавтомат — нужно понимать, что вместе с УЗО обязательно придется устанавливать в цепь автоматический выключатель.

Назначение дифференциальной машины

Дифавтомат применяется для защиты электрической сети от перегрузки, короткого замыкания и утечки. Помимо возможностей УЗО, оно выполняет функции автоматического выключателя.

Бывает, что человек подключает к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных устройств. В таких условиях неизбежен перегрев проводников. Или, скажем, при включении электродвигателя вал заклинивает, обмотка начинает греться, через какое-то время происходит пробой с последующим замыканием проводов. Во избежание этого устанавливается дифавтомат. Если превышение тока будет значительным, то дифавтомат в течение нескольких секунд, не дожидаясь расплавления изоляции, отключит линию, предотвратив тем самым возгорание.

Скорость отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель. Если ток, протекающий по линии, превышает номинальный ток более чем на 25 %, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение больше, то отключение произойдет намного раньше. Время отклика можно определить из времятоковых характеристик, приведенных для каждого устройства.

Внешний вид

Общая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих устройств имеют размеры, равные двум корпусам однополюсного выключателя. На каждом из них есть кнопка тестирования, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от установки дифавтомата.

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на передней панели;
маркировка
• ;
Функциональная схема
• .

Обычно в верхней части устройства под названием производителя находится название устройства. Например, ВД и некоторые цифры. ВД означает дифференциальный выключатель, то есть это УЗО. Если присутствует аббревиатура АВДТ (аббревиатура выражения: выключатель дифференциального тока), то это дифавтомат. В случае повреждения надписи на передней панели производитель предусмотрительно выдавил название устройства на боковой стороне устройства. Правда, для определения типа устройства придется снять его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Иностранные поставщики не заморачиваются по этому поводу. Поэтому приходится ориентироваться в маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО оно пишется цифрой, например 16 А, значит, устройство будет нормально работать при токах, не превышающих 16 ампер. Основной характеристикой для него является значение тока отключения.

Для дифавтомата помимо тока утечки важна времятоковая характеристика. От него зависит, при каких токах перегрузки и как быстро прибор отключится. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинального значения, при котором устройство мгновенно сработает. Если на передней панели есть надпись, например, «С16», то перед вами дифавтомат. Электромагнитный расцепитель этого дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на лицевой панели можно увидеть изображение магнитопровода дифференциального трансформатора, контрольного резистора, трех ключей и обмотки управления. Два ключа отключают фазный и нулевой провода при токах утечки, превышающих уставку. Третий ключ нужен для того, чтобы ток, ограниченный резистором, протекал, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата кроме схемы УЗО показан ключ, подключенный к фазному проводу на выходе трансформатора. Или, может быть, другое изображение. Вместо дополнительной клавиши показан квадрат с цифрой внутри положительной синусоиды и прямоугольный импульс. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс — тепловой расцепитель.

Прочие отличия

Уже из назначения устройств становится понятно, в чем между ними разница. Дифавтомат более универсален, в него входит. Но, помимо функций и внешнего вида, есть и другие отличия.

Цена

Важным отличием является цена. Дифференциальный автоматический выключатель намного дороже по цене, чем УЗО. Даже если УЗО функционально приравнять к дифавтомату, подключив дополнительный автоматический выключатель, стоимость дифавтомата все равно будет выше.

Размеры и ремонтопригодность

Объем, занимаемый такой конструкцией за счет дополнительного станка, будет в полтора раза больше места под дифаавтомат. Это имеет значение для небольших электрических панелей. Но ремонтопригодность устройств с равным функционалом лучше в системе УЗО+автомат, чем просто дифавтомат. К тому же сразу становится понятной причина отключения — токи утечки или перегрузки в сети.

Соединение

Зато при установке дифференциального выключателя можно не думать о том, как установить УЗО, подключить его до или после автомата. На самом деле большинство специалистов рекомендуют сначала устанавливать автоматический выключатель, а затем дифференциальный.

Что касается УЗО, то тут два варианта. Если УЗО устанавливается на несколько групп потребителей, то оно идет первым, затем автоматические выключатели на каждую группу. Если одна линия защищена одним УЗО и одним автоматом, то первым идет автомат.

Еще один момент, который следует учитывать при выборе между дифференциальным автоматом и автоматом с УЗО+. Это надежность устройства. Как известно, чем проще устройство, тем оно надежнее. В этом плане дифавтомат проигрывает.

Итак, основное отличие дифавтомата от УЗО – это их функции, маркировка, стоимость, способ подключения и место, занимаемое в щитке. Что лучше использовать, каждый хозяин решает самостоятельно. Главное правильно подключить все устройства и обеспечить надежную защиту от возгорания или поражения электрическим током.

Защитные устройства, применяемые в электросети дома, предназначены для защиты электропроводки от возможных неисправностей. Значит — и для защиты человека от поражения электрическим током. Есть два распространенных устройства – УЗО и автомат. Рассмотрим, что они из себя представляют и в чем между ними разница.

• 1 из 1

На фото:

Дифференциальная машина. Представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Польза от его приобретения только в том, что упрощаются процессы установки и подключения, а также немного экономится место внутри распределительного щита. Во всем остальном дифференциальный автомат не имеет преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты производства Siemens.

Автоматический выключатель

(в просторечии «автоматический») и устройство защитного отключения (УЗО) являются двумя наиболее распространенными типами указанных устройств. Какая между ними разница и что такое «автоматы» и УЗО.

Автоматический выключатель

Управляет величиной тока в цепи . Его задача – предотвратить возникновение так называемых перегрузок по току, сила которых превышает максимально допустимое значение для данной проводки.

На практике такая ситуация может возникнуть при подключении слишком большой нагрузки (большое количество мощных электроприборов) или из-за короткого замыкания (контакт фазного и нулевого проводов — в большинстве случаев это связано с нарушением изоляции).

Сила тока в цепи, управляемой автоматом, увеличивается, и при достижении критического значения устройство моментально обесточивает проблемный участок сети.

Типы автоматических выключателей:

Комментарий в FB Комментарий к VK

Также в этом разделе

Выключатели света отличаются не только дизайном. Какую модель выбрать, зависит от задач: например, будет ли она стоять в ванной или в комнате и сколько светильников будет обслуживать.

Котел является основой системы отопления. Но без дополнительного оборудования это просто котел. Какой комплект дополнительного оборудования необходим для полноценной работы котла?

Если обычный радиатор оснастить автоматикой, он становится почти самостоятельным интеллектуальным устройством. Обогрев жилья по заданному режиму далеко не единственная его функция.

Не спешите, увидев счёт за воду, хватайтесь за голову и объявляйте в доме аскетизм. Возможно, вам просто нужен смеситель следующего поколения. Какими новейшими системами и технологиями следует оснастить

Безопасные условия труда и жизни каждого человека требуют обеспечения надежной защиты от поражения электрическим током. Серьезную опасность представляют линии, в которых имеется поврежденная или некачественная изоляция. Опасное для жизни напряжение присутствует на бытовых электроприборах с металлическими корпусами. Защита обеспечивается установкой специальных устройств. Стоит подробнее разобраться, что из них лучше, дифавтомат или УЗО.

Необходимость использования защитных устройств

Электромеханические и электронные устройства обеспечивают надлежащую безопасность человека, защищают линии электропередач от случайных коротких замыканий и перегрузок. Для этого принято устанавливать дифавтоматы или УЗО (ВД):

Принцип работы дифавтомата заключается в том, что он обесточит цепь при подаче воды на электроприбор. Аналогичная защита появится и при повреждении изолирующей части кабеля. УЗО часто устанавливают параллельно с таким устройством или вместо него.

Функциональное назначение

При рассмотрении описываемых устройств обычному человеку не всегда понятно, чем отличается диф от узо. По внешнему оснащению они очень похожи, но кардинально различаются по своим функциям.

Устройство защитного отключения срабатывает при при обнаружении тока утечки (дифференциального) в подключенной к нему сети. В такой ситуации высока вероятность получения травмы человеком, который соприкоснется с поврежденным оборудованием. Причем утечка тока влечет за собой нагрев изоляции в электропроводке с последующим ее возгоранием. Поэтому необходимо УЗО для предотвращения поражения электрическим током, перегрева и возгорания проводов.

Если рассматривать дифференциальный автомат, то это универсальное устройство, сочетающее в себе описанное выше УЗО и выключатель автоматического типа (в простонародье — автомат). Это устройство предназначено для предотвращения коротких замыканий в проводке, предотвращения утечки тока, перегрузок в цепи, часто возникающих в быту, на работе.

Разбираясь в разнице дифавтоматов и узо, необходимо понимать, что УЗО не способно предотвратить короткое замыкание и нагрузки, оказываемые на сеть по принципу дифавтомата. Это главная ошибка многих пользователей, ошибочно приравнивающих описываемые устройства по функциональному назначению. Устройство защитного отключения — показатель, определяющий утечку тока, не доходящего до лампочек и бытовых приборов. Он реагирует на нарушение изоляции и отключает работающую сеть.

Если умышленно создать перегрузку, включив одновременно много электроприборов, УЗО не сработает, а при отсутствии других защитных устройств велика вероятность возгорания проводки вместе с этим самым прибором. Устройство защитного отключения не среагирует на сильное короткое замыкание. Именно поэтому специалисты рекомендуют подключать УЗО параллельно автомату. Такие установки отлично работают в паре, предотвращая возникновение коротких замыканий, перегрузок и утечек. Если установить только дифавтомат, то он обеспечит необходимую защиту от вышеописанных аварийных ситуаций.

Визуальные отличия

Если сравнивать автомат и штатное УЗО по внешнему оснащению, сразу бросаются в глаза сходные между ними признаки. Практически идентичные корпуса, наличие кнопки «тест», специального переключателя, непонятные буквенные сокращения и схемы. Но если присмотреться, то окажется, что буквенные обозначения не повторяются, а тумблеры и схемы разные, что обусловлено их функциональными особенностями.

Понять, чем узо отличается от дифференциального автомата, будет проще, если рассмотреть их подробнее. Существует целый список визуальных отличий, которые помогут даже неискушенному человеку отличить эти устройства друг от друга.

Разделение маркировкой

Верным и проверенным методом визуального различения описываемых блоков является маркировка по номинальному току. На корпусе каждого устройства должны быть указаны технические характеристики, в частности, это ток утечки и рабочий ток. Если на базе корпуса только цифры, можно утверждать, что это УЗО, например, ВД-63. На нем имеется цифровое обозначение 16 (А).

Если перед таким обозначением стоит латинская буква B, C, D, это свидетельствует о наличии дифференциального автомата. Примером может служить устройство марки АВДТ32, в котором буква «С» предшествует значению номинального тока. Он определяет тип теплового и электромагнитного расцепителей.

Значение электрических схем

Любое защитное или исполнительное устройство дополняется электрической схемой, нанесенной на корпус. По дифавтомату и УЗО очень похожи, но есть отличия:

Важно! По изображенной схеме подключения можно точно определить имеющееся устройство.

Название и сокращение

Обычным людям сложно запомнить отличительные признаки устройств защиты, подключаемых к сети. Чтобы упростить задачу, производители пошли дальше, они оставляют его прямое название сбоку на корпусе изделия. Так, на внешней коробке УЗО нанесена надпись «дифференциальный выключатель».

Что касается дифавтомата, то на нем надпись «автоматический дифференциальный выключатель тока». Практика показывает, что такие подсказки для идентификации присутствуют в большинстве случаев на бытовых устройствах, но не на всех. . Сокращенные надписи обозначаются следующим образом:

• дифавтомат — АВДТ;
• УЗО — ВД.

Качественные показатели

Если рассматривать ценовой параметр, то описываемые защитные устройства существенно различаются по нему, особенно если речь идет об импортной продукции. Штатный дифавтомат стоит на порядок дешевле по сравнению с УЗО, идущим в комплекте со штатным автоматом.

По качеству импортная продукция занимает лидирующие позиции. Что касается приборов российского производства, то они несколько уступают зарубежным аналогам по следующим параметрам:

• надежность отдельных механических частей;
• время отклика;
• надежность и прочность корпусов.

Важно! Если сравнивать надежность работы дифавтомата и УЗО, то они практически не уступают друг другу.

АВДТ — комбинированное устройство. Недостатком при его эксплуатации является то, что при его срабатывании трудно определить точную причину отключения — утечка тока, короткое замыкание или перегрузка сети. Однако в некоторых продвинутых моделях есть индикаторы, срабатывающие от дифференциального тока. Важным преимуществом АВДТ является простота монтажа. Важно сделать на пару винтов меньше, чем требуется в плотной монтажной коробке, тем самым повысив надежность схемы. В случае поломки описываемого узла его придется полностью заменить.

Если УЗО эксплуатируется параллельно с автоматом, процедура ремонта менее затратна, необходимо заменить один из рабочих элементов. Такой момент следует учитывать при проектировании и монтаже электропроводки в помещении, не следует сбрасывать со счетов возможную частоту перегрузок и возможных коротких замыканий.
