Отмостка чертеж: Схема отмостки дома (72 фото) » НА ДАЧЕ ФОТО

Пирог отмостки вокруг дома | Фундамент для Дома

Отмостка — это конструктивное звено здания, которое несет в себе несколько важных функций: декор, защита, теплоизоляция и практичность.

Декор

При строительстве дома или здания, эксклюзивное авторское оформление которого может быть разным, самым простоватым либо же вычурным. Схема отмостки вокруг дома должна соблюдаться в общей архитектурной стилистике, чтобы оформление здания было совместимым, законченным и единым.

Для выполнения этих целей, отмостка узла подбирается, учитывая отделку стен здания и стиля всего участка.

Защита

Помимо красоты и общей архитектурной стилистики, отмостка, разрез которой состоит из бетонной плиты, способна защищать фундамент постройки от последствий, возникающих в результате его подтопления водами, а это значительно продлит период эксплуатации дома.

Также, защита здания убережет его основание от деформации, возникшей при смещении грунта вследствие действия пониженных температур и влаги.

Практичность

Обустроенный по границе здания или дома узел отмостки, чертеж которого покажет, что её возможно эксплуатировать как пешеходную зону. Возникает необходимость покрыть отмостку дорожным покрытием.

Если владелец жилища планирует не только активные прогулки пешком, но и возможный проезд на машине по определенной части отмостки, слои отмостки нужно увеличить за счет дополнительного покрытия, которое будет соответствовать предъявленным наиболее сильным нагрузкам с учетом условий эксплуатации объекта.

Утепление

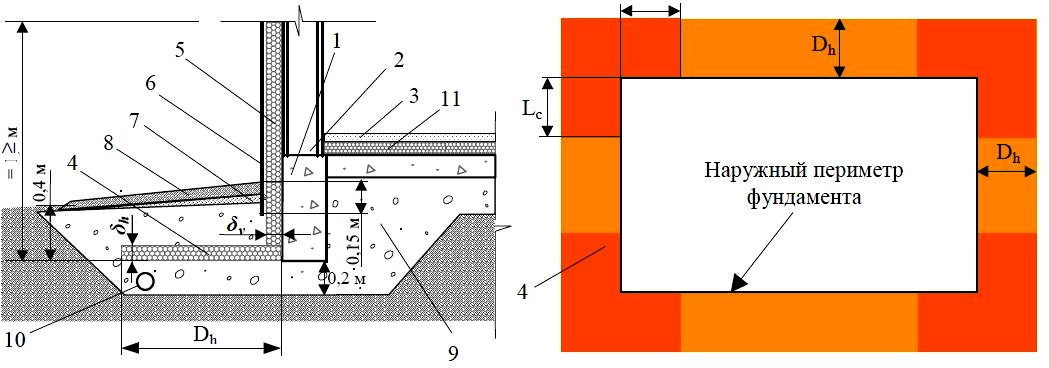

Созданный пирог отмостки вокруг дома поможет существенно понизить энергопотери фундамента здания, создавая, таким образом, дополнительный слой для теплоизоляции

Установка отмостки

Предпочтительнее приступать к установке после того, как изучен чертеж отмостки и сразу после окончания всех наружных работ дома. Откладывать на длительное время эту процедуру не нужно, в осенний и зимний период от осадков не спасет даже пирог отмостки, потому как влага будет проступать к стенам фундамента, и как результат могут проявиться трещины.

Проект устройства отмостки вокруг здания. Разметка

Для разметки необходим рулон каната и несколько колышков из дерева или металла, а также рулетка. От цоколя дома отмеряем 85 см по всей границе и вбиваем колышки в грунт.

Далее натягиваем канат. В завершении процесса нужно еще раз пройтись по периметру и произвести проверку точности замеров.

Выбор грунта

На этом этапе подготавливается место будущей отмостки – котлован. Для этого снимаем слой грунта, нужно снять слой грунта по всему размеченному периметру.

Опалубка

Сооружение опалубки процесс не сложный – важно выбрать доски попрочнее, уложить их по внешней границе в вертикальном положении и качественно соединить. Потому как при заливке бетона ее не должно распереть.

Подушка

Теперь на освободившееся от почвы пространство укладывается подушка под отмостку. Она представляет собой слой песка. Для того чтобы определить сколько нужно материала рассчитываем по простой формуле: длина отмостки умножить на высоту песчаного слоя и ширину отмостки. Подушка под отмостку тщательно распределяется по периметру, утрамбовывается и заливается водой. Щебневая подушка укладывается так же, как и песчаная.

Армирование

На утрамбованные слои песка и щебня требуется укладывать в металлическую сетку для армирования. Лучше всего подобрать в строительном магазине изделие требуемой ширины и двухметровой длины под параметры разметки.

Бетонирование

Бетонирование это последний этап в формировании отмостки. Для более крепкой конструкции выбирайте бетон марок 200 либо 300. Можно взять разный бетон и смешать. Плотность бетонного состава будет завесить от пропорций материалов. Важно использовать бетонный раствор быстро, потому что он моментально схватывается и работать дальше с этим материалом, не представляется возможным.

При заливке бетона следует придерживаться простой формулы: материал нужно разместить ровным слоем с наклоном от основания дома в сторону участка.

В итоге бетонный слой должен быть уложен так, чтобы у поверхности цоколя он был немного выше, чем у находящегося напротив у внешней стены. Проверять точность укладки следует с использованием строительного уровня.

Полученную отмостку следует накрыть слоем защитного полотна, которое не пропускает солнечный свет. Таким образом, бетон набирает прочность. Для предотвращения образования повреждений изделие нужно часто поливать водой.

Отмостка здания — устройство и чертеж в разрезе

В капитальном строительстве надёжной защитой фундамента от воды будет правильное обустройство отмостки вокруг здания. Грамотно выполненный комплекс работ по устройству отмостки предотвратит накопление воды во время дождя или снеготаяния. А также отведёт воду в ливневую канализацию или нижнюю точку участка.

При оборудовании отмостки, в зависимости от применяемых материалов, необходимо учитывать такие факторы:

1. Ширину отмостки
2. Отступ от края карниза крыши
3. Уклон от стен дома
4. Уклон по периметру здания
5. Оборудование мест по отводу воды с крыши дома
6. Организация компенсационных швов
7. Подвод мест с электропитанием.

Устройство отмостки

Готовая отмостка

В зависимости от предназначения. Только отвод воды или для прохода, возможно, для прогулки или оборудования лавочки для отдыха под карнизом крыши, выбирается ширина отмостки. Следует отметить, что для правильной работы ширина принимается не менее 60 см. Далее, учитываются пожелания заказчика по применению стяжки с учётом отступа от края карниза крыши, который составляет более 20 см.

Необходимо обратить внимание на угол уклона отмостки от стен и по периметру (3-10 градусов) особенно когда здание расположено на ровной местности. В этом случае уклон принимается в большую сторону, так как уклон по периметру будет минимальным. И отвод воды придётся организовывать ливневой канализацией. На холмистой местности угол уклона может быть минимальным, что компенсируется за счёт уклона по периметру. Отмостка может переходить в ступеньки вокруг строения, здесь также необходимо учитывать угол уклона уже ступени.

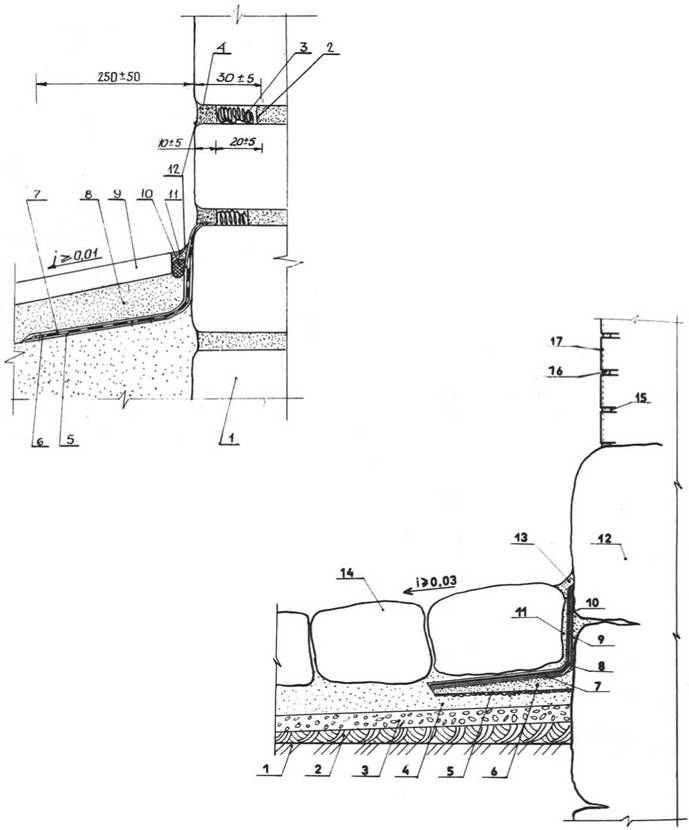

Чертеж отмостки в разрезе

Итак, приступая к оборудованию отмостки, убираем и вывозим строительный мусор. Далее, снимаем часть грунта с уклоном от стен для отвода воды. Здесь глубина может быть от 10 до 30 см или даже подсыпка в зависимости от рельефа. В идеальном случае укладываем гидроизоляционную мембрану или засыпаем глину и утрамбовываем. Важно помнить, что, когда выбираем материал для подстилающего слоя, отмостка гарантированно не должна пропускать воду. Устанавливаем приёмники для отвода воды от ливневой канализации, прокладываем короба под электрокабель на случай, если, будет подогрев в зимний период или же для подключения наружных осветительных приборов. Засыпаем и утрамбовываем слой песка или щебня. На этом этап подготовительных работ выполнен.

Следующий этап устанавливаем бордюры, укладываем арматуру, устанавливаем планки для компенсационных швов. Необходимо обратить внимание на то, что сезонные колебания температуры приводят к подвижкам грунта изменению в материалах их физико-механических свойств. Возникают нежелательные нагрузки, как результат появляются трещины и щели, куда попадает вода. Таким образом, утрачивается её защитная способность. Для упреждения этих нежелательных явлений устраиваются компенсационные швы. В зависимости от размеров отмостки швы могут быть как продольными, так и поперечными. Особенно в тех случаях, когда отмостка выполнена с применением бетона или асфальта. Нужно отметить, что в холмистой местности часто для удержания грунта необходимо оборудовать вместо бордюра подпорные стенки.

Если бордюр или подпорную стену бетонируют монолитом, то необходимо организовать каналы на расстоянии около метра для беспрепятственного отвода воды. Каналы можно выполнить в виде закладных трубок в бетон.

Далее, заливаем бетон и на этом этапе отмостка приобретает законченный функциональный вид. Далее, остаётся укладка декоративного слоя, но это уже по большей части выполняет функцию эстетического удовольствия. Радует глаз и дарит наслаждение от проживания в собственном доме.
