Отвертка для проверки электричества как называется: Что такое индикаторная отвертка

Опубликовано

Индикаторная отвертка Виды, возможности и критерии выбора

Индикаторная отвертка имеет несколько разновидностей, которые выполняют как стандартные, так и дополнительные функции, все подробности вы можете узнать из данной статьи.

Огромное количество бытовых приборов обеспечивают комфорт в доме, но использование нескольких мощных потребителей одновременно приводит к чрезмерной нагрузке на проводку.

Чревато это, как минимум, небольшими поломками, которые можно устранить самостоятельно, не прибегая к помощи электрика.

Чтобы правильно определить фазу и ноль, обезопасив себя от поражения электрическим током, а также для грамотного подключения электроприборов и поиска неисправностей в электросети используется индикаторная отвертка, которую также называют: пробником, фазником, тестовой отверткой или контролькой.

Этот инструмент следует иметь в каждом доме, т.к. им легко определить рабочую фазу и ноль (методом исключения).

В арсенале электрика такая отвертка занимает ключевое место.

С нее начинается большая часть ремонтов электроприборов, оборудования и устранение неисправностей в электросети.

Содержание статьи

  • 1 Для чего нужна индикаторная отвертка
  • 2 Виды индикаторных отверток
    • 2.1 Модель с неоновой лампой
    • 2.2 С дисплеем
    • 2.3 Универсальные
    • 2.4 Со светодиодом
    • 2.5 Электронные индикаторные инструменты
    • 2.6 На батарейках
    • 2.7 Без батареек
  • 3 Критерии выбора изделий
  • 4 Заключение

Для чего нужна индикаторная отвертка

Главное предназначение индикаторной отвертки – проверка наличия или отсутствия действующей фазы в электросети.

За счет этого процесс наладки оборудования, ремонт электрических цепей и их прокладка значительно облегчаются.

Используя инструмент, можно определить место обрыва фазового и нулевого провода самостоятельно, не прибегая к услугам электрика.

Отвертка-индикатор обеспечивает безопасность при работе с электричеством, определяя наличие тока в цепи.

Она часто незаменима при электромонтаже, особенно если работы ведутся со старой проводкой, где фазовый и нулевой провод нельзя отличить визуально (алюминиевые провода в хрущевках, например).

Также этот инструмент понадобиться, если нужно заменить или установить розетки и выключатели в действующую электрическую сеть.

Интересно, что индикатором можно определить положение выключателя (включен или выключен), что позволяет установить его правильной стороной.

Используя в быту современные модели с дисплеем, можно выполнять простейшую прозвонку функциями электросети, позволяющими узнать напряжение тока, его другие параметры.

Все же для полноценной работы нужен нормальный тестер под названием мультиметр

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством, при этом, как правило, все модели имеют только прямой шлиц.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

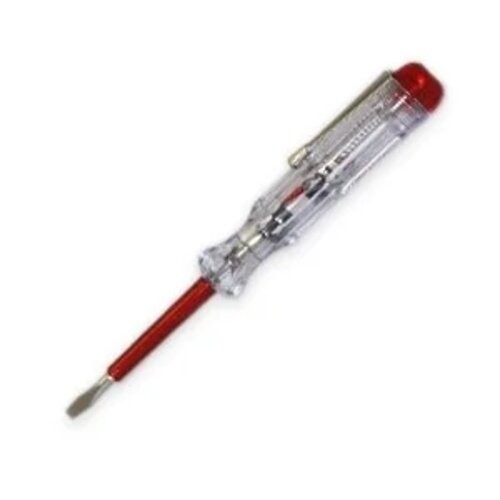

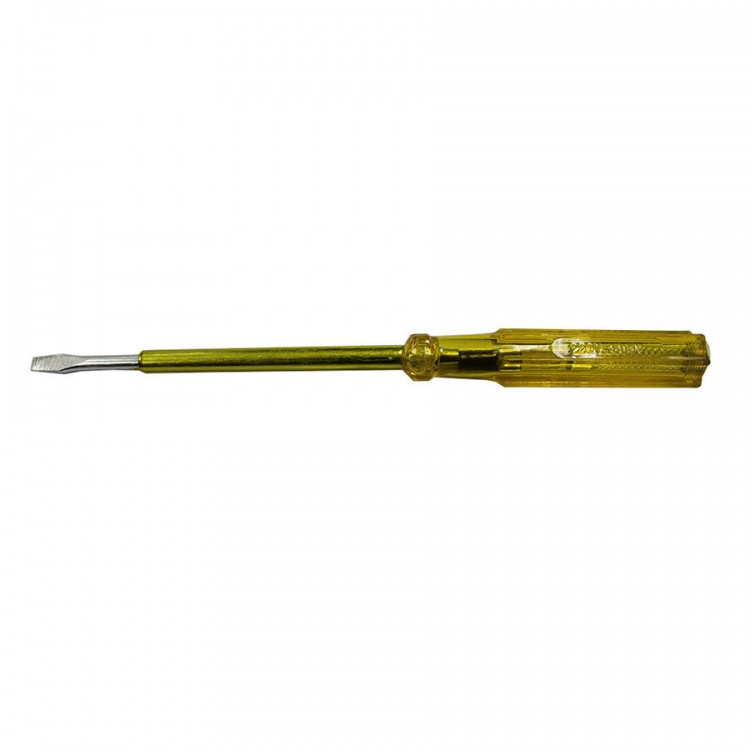

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

• Контактное тестирование

О наличии напряжения сигнализирует встроенная лампочка.

• Бесконтактная проверка

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

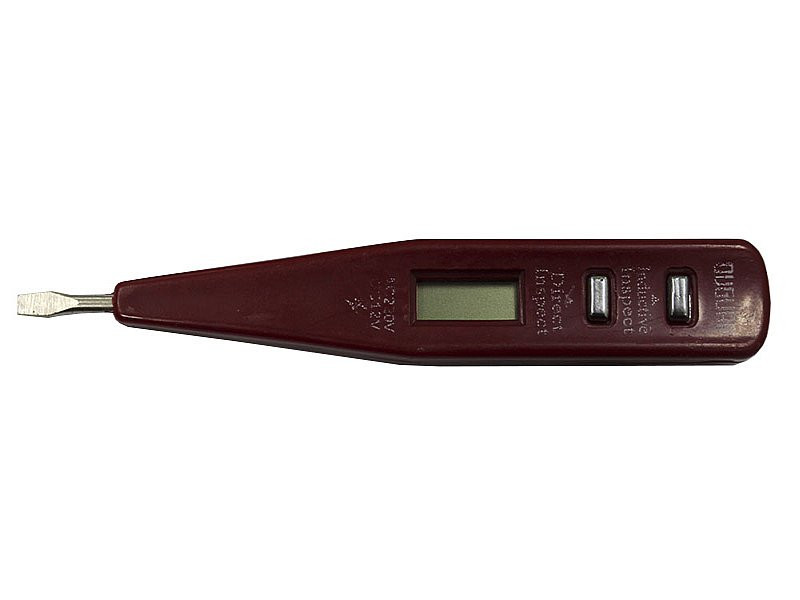

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи.

ПРИМЕЧАНИЕ:

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Критерии выбора изделий

В зависимости от условий эксплуатации и поставленных задач, перед тем, как выбрать индикаторную отвертку, необходимо учесть их следующие характеристики:

  • Размер и форма жала

Индикаторная отвертка – это, прежде всего, отвертка.

Она годится для работы с соответствующими крепежами (болты, шурупы).

Но следует помнить, что жало этих инструментов не рассчитано на высокие нагрузки, а используется больше, как щуп.

  • Эргономичность ручки и ее цвет

Отвертка должна удобно лежать в руке, а яркий цвет рукояти не даст ей затеряться среди инструментов.

  • Функциональность

Продвинутые модели позволяют не только находить запитанные фазы, но и измерять напряжение.

  • Наличие источника питания

Если инструмент работает на батарейках, хороший производитель всегда добавляет в комплект запасные элементы питания.

  • Тип индикатора: светодиод, неоновая лампочка, звуковой зуммер.
  • Наличие дисплея

Если изделие оснащено дисплеем, его функционал значительно расширяется.

  • Стоимость

Этот пункт зависит не только от функциональности модели, но и от популярности компании-изготовителя.

  • Производитель

Напрямую влияет на ценовую политику и качество товара.

Главное правило при выборе индикаторной отвертки – хорошо проверить ее корпус на наличие/отсутствие повреждений.

Если на рукояти инструмента присутствует трещина, работать с ним небезопасно.

Проверять отвертку на работоспособность необходимо каждый раз перед ее использованием.

Заключение

Индикаторная отвертка должна быть в каждой квартире, где используют электричество, чтобы в случае необходимости, была возможность определить наличие или отсутствие тока в электросети, но делать это без специальных знаний опасно.

О том, как правильно работать с индикаторной отверткой читайте тут
