Параметры профлиста: Профнастил С8 — цена и размеры, купить профлист С8, стоимость за лист и технические характеристики.

размеры листа, параметры и другие особенности гофролистов

Профилированные листы (или просто профнастил) — это специальный облицовочный материал, который используется для отделочных работ поверхности дома, для создания помещений (ангаров, временных сооружений) или же для создания ограждения.

Как правило, многие начинающие мастера не уделяют внимания особенностям данного материала, выбирая профилированные листы с произвольными размерами и параметрами. Тем не менее, существуют установленные стандарты, которые позволяют специалистам выбрать материал, необходимый для определенного вида работ. Так, размеры профлиста для кровли и для забора отличаются. Какие существуют размеры и вариации профилированных листов?

Зачем нужно знать размеры профлиста?

Первый вопрос, который возникает у начинающих мастеров, выглядит следующим образом: зачем мне нужно знать, какие особенности имеет профлист, размеры листа и другую подобную информацию? Для того, чтобы читатель сразу имел представление о необходимости этих параметров, отметим несколько важных факторов, которые исходят из сведений о типоразмерах материала:

• Экономия времени и средств. Зная размеры материала, мастер сможет с легкостью рассчитать необходимое количество профнастила для облицовочных работ. Это, в свою очередь, экономит время и средства человека, который собирается использовать материал для ремонтных работ
• Знание особенностей материала. Какой профлист лучше всего использовать для облицовки фасада здания? Какой подойдет профлист для забора, размеры листа которого отвечают нужным требованиям? Размеры листов позволяют оценить их возможности и использовать по прямому предназначению
• Правильный выбор материалов. Для профилированных листов установлен ГОСТ 24045-94, регламентирующий главные особенности и свойства материала. Зная типоразмеры листа, читатель может сравнить имеющуюся на рынке продукцию с соответствиями с ГОСТом на профлист, тем самым выбрав тот профнастил, который отвечает всем заданным требованиям

Руководствуясь всеми вышеперечисленными правилами, даже начинающий мастер сможет оперировать сведениями на уровне профессионалов. И для более детального рассмотрения вопроса проведем обзор разновидностей профилированных листов, а затем — их основных типоразмеров.

Какие существуют профилированные листы?

ГОСТ 24045-94 устанавливает несколько разновидностей профилированных листов, в зависимости от типа покрытия, предназначения и материалов, которые идут в основе конечного продукта. Мы считаем, что для правильного выбора размера читателю необходимо знать, как минимум, разновидности профилированных листов.

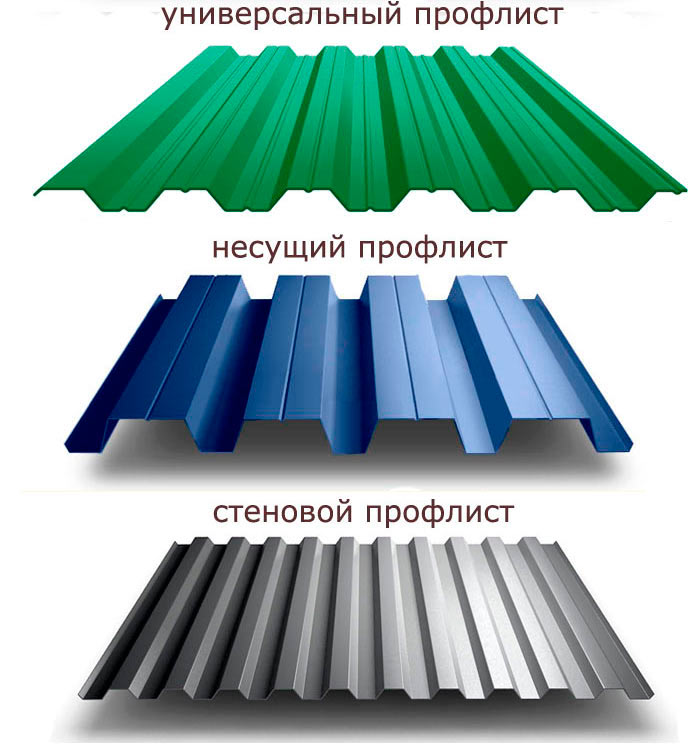

По функциональному предназначению существуют следующие профлисты:

• Стеновые листы. Для них используется маркировка С. Отличаются небольшой высотой гофры (волны) и небольшой толщиной самого листа. Материал используется в конструкциях, где нет большой нагрузки — заборы, подвесные потолки, перегородки и т.д. Наиболее распространенные марки — С8, С10, С15 и другие
• Несущие листы. Самый прочный материал, который отличается максимальной толщиной изделия, высотой профиля от 44 мм и возможностью выдержки большой нагрузки. Подобные профилированные листы используются или для монтажа несъемной опалубки, или для установки перекрытий, или для других подобных работ. Вариации — Н60, Н75, Н114 и другие
• Комбинированные листы. Могут использоваться как для кровельных работ, так и для установки ограждений. Высота профиля начинается от 20 мм, имеются дополнительные ребра жесткости. Самые популярные марки — НС35, Н44 и другие

Отметим, что ГОСТом устанавливаются только общие требования к профилированным листам. По оговоренному согласию между заказчиком и поставщиком возможны нестандартные размеры профилированных листов.

Какие размеры имеют самые популярные профлисты?

Нашему читателю могут понадобиться различные марки профилированных листов, поэтому мы опишем общие размеры для всех существующих категорий. Рассмотрим, какая существует длина, ширина и высота профнастила.

Длина и ширина профилированных листов

Допускается изготовление произвольной длины профилированных листов. Так, ГОСТ 24045-94 устанавливает, что длина всех видов профнастила может быть в пределах 2.4-12.6 метра, однако допускаются и другие вариации по предварительной договоренности производителя и конечного покупателя. Стандартный размер профлиста применяется для кровельных работ и монтажа временных конструкций. Несмотря на это, особое внимание необходимо уделять не столько длине, сколько качеству материала.

Ширина профнастила колеблется в пределах 600-1850 мм, в зависимости от марки изделия. Поскольку все листы при монтаже укладываются внахлест, необходимо помнить, что полезная ширина всегда меньше фактической на 35-75 мм.

Сфера применения профилированных листов определяется их размерами. Размеры профлиста для забора обычно бывают 0,6-0,7 мм в толщину. Если использовать более тонкий материал, то ограждение довольно быстро покроется вмятинами. Длина и ширина профлиста для забора может быть разной.

Толщина профлиста довольно сильно влияет на его стоимость. Читайте подробнее о стоимости забора из профлиста здесь. В статье приведено несколько примеров расчета.

Толщина и высота профлиста

Прочность материала зависит от толщины изделия. Стандартная толщина всех профлистов — 0.5 или 0.55 мм, но часто встречаются и листы с толщиной 0.75, 0.8 и 1 мм. При выборе толщины необходимо ориентироваться на площадь устанавливаемой поверхности, предназначения материала, возможных нагрузок и климатических условий.

Высота профнастила — это параметр, который определяет рельефность покрытия. Другими словами, чем больше размеры одной гофры, тем более рельефным будет выглядеть весь лист. Высота варьируется от 8 мм (для стенового профнастила) до 114 мм (для кровельного профнастила).

Как узнать параметры профлиста?

Мы кратко описали основные размеры профилированных листов. Теперь в качестве примера приведем технические характеристики профнастил С21, который часто встречается на рынках. Покупатель, встретив такой вариант, увидит на листе маркировку следующего вида: С21-0. 55-750-1200. Из этого следует, что размеры профлиста С21 следующие:

• 21 — показатель высоты профиля, означающий, что данный лист имеет высоту гофры 21 мм
• 0.55 — показатель толщины металла в основании профнастила
• 750 — показатель фактической ширины листа
• 1200 — длина одного профилированного листа

Мы привели только один вид профнастила марки С21, но другие варианты определяются подобным образом. Итак, читатель должен запомнить: в маркировке используется алгоритм «высота волны/толщина/ширина/длина». Руководствуясь данным правилом, у мастера не возникнет сложностей в выборе необходимого материала и определении его размеров.

Видео о зависимости цены профлиста и размера листа

Стоимость профлиста в первую очередь зависит от толщины листа. Чем толще материал, тем он дороже. Смотрите в видео ниже, какие еще параметры влияют на стоимость профлиста.

Профнастил – технические характеристики, свойства, размеры листа

Профнастил (стеновой, кровельный, несущий) – один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.



Технические характеристики профнастила

Что такое профнастил?

Профнастил – это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие – эстетичный вид и устойчивость к внешнему воздействию, профилирование – дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил – ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) – одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

• в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

• в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

• в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Технические характеристики профнастила

Основные характеристики и свойства профнастила – это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Структура профнастила

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев – от 3 до 10 и толщиной каждого слоя.

Структура профнастилаСлои профнастила

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы – до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на оцинкованный профиль.

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы – до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

Профнастил с полимерным покрытием — варианты цветов

Материал подготовлен для сайта www.moydomik.net

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м.кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан – это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила – 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

• полиэстер (РЕ). Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый – 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

• пурал (Pural). Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

• пластизол (PVC и PVС200). Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

• полидифторионад (PVF2). Одним из компонентов смеси выступают фторсодержащие полимеры;

• композитные материалы. Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

• принтеч. Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Стеновой профнастил

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число – обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Кровельный профнастил

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 – профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

Несущий профнастил

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Теоретически для забора или другого ограждения можно использовать любой профнастил, однако целесообразно использовать именно стеновой, ввиду большей площади. Также следует знать, что кровельный имеет капиллярную канавку, она служит препятствием для проникновения воды в месте стыка листов профнастила вдоль. Наличие канавки усложняет стыковку листов между собой. Точно также на крышу можно уложить любой профнастил, но имеет смысл использовать листы с более высокой волной.

Обратите внимание. Профилирование (высота волны, расстояние между волнами, угол наклона трапеции) отличается в зависимости от используемого оборудования. Поэтому следует приобретать профнастил сразу всей партией или докупать у одного и того же производителя.

Виды профнастила – фото

Виды и типы профнастила — 1Виды и типы профнастила — 2

Размеры профнастила

Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.

Геометрические параметры профилированного листа

Длина профнастила

С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.

Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.

Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.

Ширина профнастила

Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.

Общая ширина профнастила используется при оформлении счета. Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е. та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.

Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.

Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм.)

Толщина профнастила

Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.

Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.

Толщина несущего профнастила обычно составляет 0,7-1 мм.

Вес профнастила

Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину. Обратите внимание, на вес профнастила оказывают влияние:

• длина листа;
• расстояние между волнами;
• толщина металла;
• наличие покрытия и его вид;
• количество слоев в структуре металла и толщина каждого из них;
• дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.

Допуски и отклонения размеров профнастила

ГОСТ 19904-90 регулирует отклонения:

Отклонения размеров профнастила по толщине

Примечание. Отклонения по толщине могут быть вызваны как отклонениями на стадии производства так на стадии профилирования.

Примечание. Предельное отклонение по ширине и длине определяется технологичностью применяемого профилегибочного оборудования. Например, на автоматической линии производства компании «Profilekeskus» (Финляндия) допустимое отклонение по ширине составляет всего 0,4 мм. А на линии Shell Group Shanghai Ltd (Китай) – 6 мм.

Комплектующие и аксессуары для профнастила

Для монтажа профнастила существуют разнообразные декоративные элементы и аксессуары. К ним относятся планки, позволяющие облицевать поверхность любой конфигурации и различного рода уплотнители, саморезы, краска и т.п.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Плюсы и минусы профнастила

Профлист, как и любой другой материал, имеет свои достоинства и недостатки, с которыми тоже следует ознакомиться, принимая решение об использовании.

Сфера применения профнастила

Не в последнюю очередь популярность профнастилу обеспечила широкая сфера его применения.

• для установки заборов;
• для строительства и облицовки стен;
• в качестве кровельного материала;
• при монтаже быстро возводимых зданий;
• для временных и постоянных ограждений;
• в качестве неснимаемой (несъемной) опалубки.

Преимущества профнастила

• прочность;
• надежность;
• длительность эксплуатации;
• широкая цветовая гамма;
• дизайн;
• простота монтажа;
• незначительный вес;
• минимальный уход в процессе эксплуатации;
• удобство транспортировки и хранения;
• возможность выполнить установку профнастила своими руками;
• устойчивость к ультрафиолету, перепадам температур, влажности, механическим повреждениям и т.п.

Недостатки профнастила

• эффект «барабана». Использование профнастила в качестве покрытия для кровли выдвигает повышенные требования к звукоизоляции чердачного помещения. Т.к. звук, который хорошо проводится металлом, создает дискомфорт жильцам дома.

• появление ржавчины. Происходит при повреждении защитных слоев стального ядра металла, из которого изготовлен профнастил.

Заключение

Работа с профнастилом позволяет быстро и самостоятельно выполнить значительное количество работ на приусадебном участке, а знание основных параметров поможет выбрать качественный материал, который будет долго выполнять свои непосредственные функции и радовать глаз красивым внешним видом.

Основные параметры профнастила в цифрах

Профнастил – необычайно востребованный строительный и отделочный материал, причём далеко не последней причиной его популярности является широкое разнообразие типов профнастила.

Различается профнастил размерами листа, что даёт возможность для каждой строительной задачи подобрать оптимальную длину, ширину и толщину листа, не говоря уж о высоте и форме гофры. Ширина и длина профнастила, в основном, зависят от пожеланий заказчика, а вот по толщине листа, как и по характеристикам волны, есть определённые общепринятые стандарты.

Эта статья посвящена описанию профнастила «в цифрах», поэтому сейчас мы охарактеризуем данный материал с точки зрения всего, что только можно измерить, и, в первую очередь, с точки зрения высоты, длины, ширины, толщины и веса.

Высота гофры профнастила

Всё многообразие профнастила классифицируется в три группы:

• Стеновой
• Несущий
• Универсальный

Стеновой профнастил (профнастил С) может использоваться в качестве облицовки или, скажем, при возведении забора. Таким образом, высота его гофры сравнительно невелика и варьируется от 8 до 44 мм.

Несущий профлист (профнастил Н) характеризуется большей жёсткостью и устойчивостью, ведь он предназначен для строительства кровли и перекрытий; тем самым, повышенные требования к этому материалу сказываются и на высоте его гофры, которая начинается от 44 мм.

Наконец, универсальный профнастил, который называют ещё профнастил НС, используется для возведения как лёгких, так и несущих конструкций, а высота его гофры варьируется от 35 до 44 мм.

Длина листа профнастила

Длина профнастила может быть разной, ведь профлист изготавливается из листовой стали, поставляемой в рулонах. Таким образом, какой длины профнастил получит заказчик, зависит только от него: можно заказать профнастил и 2 м, и 5 метров, что на практике выразится в простой перенастройке ножниц по металлу, которые отсекают профлист заданной длины после обработки его прокатным станом.

При расчёте длины профнастила необходимо учитывать не только строительную необходимость (например, длину крыши и козырька при укладке кровли), но также то, насколько листы такой длины будут удобны в перевозке и монтаже.

Исходя из таких соображений, можно сказать, что 6 метровый профнастил – это максимум длины листа, которую стоит заказывать, хотя при наличии спецтехники для перевозки и установки листов их длина может достигать 13-14 метров. Рекомендации по выбору длины профнастила ищите в следующем видео:

Ширина профнастила

В отличие от длины, ширина листа профнастила варьируется во вполне определённых пределах (обычно это 0.98 – 1.85 м) и в большинстве случаев зависит от возможностей изготовителя.

При заказе профнастила стоит учитывать, что его полезная (или монтажная) ширина всегда будет на несколько десятков миллиметров меньше общей ширины, которую называют ещё шириной заготовки. Это вызвано тем, что профнастил всегда крепят внахлёст, то есть край верхнего листа укладывается на край нижнего, и длина одной гофры при этом перекрывается.

Предлагаем рассмотреть вышесказанное на примере наиболее популярных марок профнастила, представленных в следующей таблице.

Ширина популярных марок профнастила

Марка профнастила	Монтажная ширина	Ширина заготовки
С8	1150 мм	1250 мм
НС35	1000 мм	1250 мм
Н57	750-900 мм	1100-1250 мм
НС60	845 мм	1250 мм

Толщина листа профнастила

Толщина профнастила – очень важный параметр, от которого, как и от высоты гофры, зависит прочность материала. Общее правило заключается в том, что чем толще лист, тем прочнее профнастил. Однако, поскольку предприятия изготавливают профлист из определённых марок листовой стали, толщина материала тоже довольно жёстко детерминирована. Вот основные варианты толщины листов профнастила:

• 0.5 мм
• 0.55 мм
• 0.7 мм
• 0.8 мм
• 1 мм

Выбирая толщину листа профнастила для своей строительной задачи, следует отталкиваться от площади поверхности объекта под покрытие профнастилом, нагрузок на конструкцию и особенностей климата. Для упрощения этой задачи в следующей таблице представлены толщины самых популярных марок профнастила и основные сферы их использования.

Толщина и сфера использования листов популярных марок профнастила

Марка профнастила	Толщина листа профнастила	Сфера использования
С8	0.4-0.6 мм	Декоративный стеновой профиль
С10	0.45-0.7 мм	Устройство ограждений, отделка стен
С21	0.4-0.8 мм	Устройство ограждений, перекрытие стен, настил кровли
НС35	0.4-0.8 мм	Покрытие ограждающих конструкций и стен
НС44	0.55-0.8 мм	Облицовка ограждений и стен
Н57	0.6-0.8 мм	Конструкции металлических зданий
Н60	0.65-0.9 мм	Покрытие кровли, устройство конструкций металлической опалубки

Вес профнастила

Как известно, небольшой вес  м² профнастила – это одно из наиболее ценных преимуществ этого материала, ведь масса наиболее широко используемых марок профнастила в расчёте на 1 кв. м. не превышает 5 кг, в то время как такая же площадь натуральной черепицы будет весить порядка 42 кг.

Сколько весит профнастил, во многом определяется его толщиной: например, 1  м² профлиста толщиной 0.5 мм будет весить 3.8 кг, а масса 1  м² профлиста рекордной толщины 1 мм будет уже намного больше.

Кроме толщины листа профнастила, на его массу влияют ещё и такие факторы, как высота волны и качество оцинкованного сплава. Качество стали обусловлено всё возрастающими технологиями промышленного производства: по мере его развития, на рынке появляется всё более легкоплавкая сталь с всё более высокими характеристиками прочности. Так что совсем не обязательно руководствоваться правилом: чем тяжелее профнастил, тем он лучше.

Если вам необходимо рассчитать вес профнастила, вы можете воспользоваться специализированными компьютерными программами – например, такой, как в этом видео:

размеры листа, технические характеристики, вес

Профнастил считается востребованным материалом, применяемым в разных сферах строительства. Наиболее часто он используется для формирования кровельного покрытия или заборов. Нередко из него делаются качественные стеновые покрытия. Он представлен в разных видах, отличающихся профилем, размерами и техническими характеристиками. Они могут иметь полимерное покрытие, за счет которого не только улучшаются их параметры, но и окрашиваются в разные цвета и оттенки. Интересным выбором считается профнастил С8, создающийся из качественной оцинкованной стали.

Технология производства материала

Профилированный лист С8 предназначается в большинстве случаев для формирования стеновых покрытий. Для его изготовления используется метод холодного проката. Для процесса применяются качественные заготовки из оцинкованной стали.

Важно! Для получения действительно качественного, долговечного и надежного материала крупные и проверенные производители используют ГОСТ 24045-94.

Для производства профнастила данной марки применяется специальная производственная линия. В нее входит несколько элементов, каждый из которых обладает своим предназначением:

• разматыватель, предназначенный для того, чтобы в него вставлялся рулон стали, представленный тонким листом, причем оптимальным считается сырье марки 220;
• формовочный аппарат дает возможность получить из стальных заготовок необходимую структуру, размеры и рельеф;
• гильотинные ножницы обеспечивают разрезание больших листов на небольшие элементы, обладающие нужными габаритами;
• покрасочный цех предназначается для окрашивания готовых листов, причем для этого используется качественные полимерные составы, за счет которых получаются привлекательный материал, стойкий перед процессом коррозии и иными факторами воздействиями.

Важно! За счет использования современного производственного оборудования удается добиться абсолютной автоматизации процесса, поэтому гарантируется отсутствие брака и высокое качество готового материала.

Профнастил С8 может изготавливаться из различного сырья:

• холоднокатаная сталь, представленная в виде рулонов, причем допускается выбирать материал марки от 220 до 350, а на листы дополнительно обязательно наносится защитное цинковое покрытие;
• оцинкованная сталь, обладающая полимерным покрытием с одной или двух сторон.

Важно! Официально считается, что данная марка профлиста является стеновой, поэтому профиль имеет небольшую высоту, равную всего 8 мм, а также он обладает небольшой несущей способностью, но допускается данный материал применять для создания покрытия на крыше, но только с заблаговременным тщательным и правильным проектировании стропильной конструкции.

Стандарты качества

Профнастил С8 считается популярным материалом, так как имеет приемлемую стоимость, привлекательный вид и хорошее качество. Наиболее часто он приобретается для дачи или огородов, так как из него получаются интересные и качественные стеновые покрытия или заборы.

Современные производители стараются изготавливать действительно качественные материалы, лишенные какого-либо брака или иных недостатков, но нередко приходится сталкиваться покупателям с подделками. Чтобы не купить некачественные или вовсе опасный для использования материал, рекомендуется придерживаться определенных правил, а также знать, какие погрешности могут иметься на качественных листах:

• с внешней стороны листов, на которой имеется декоративное полимерное покрытие, допускается наличие незначительных потертостей, но нельзя, чтобы была нарушена целостность данного слоя, так как это непременно приведет к началу процесса коррозии;
• высота профиля должна быть равна 8 мм, причем отклонения от данного параметра допускается только на 0,1 мм;
• ширина листа может отличаться от заявленных параметров только на 0,8 мм, а длина не может быть больше или меньше, чем на 10 мм;
• материал данной марки не может иметь волнистость, превышающую 1,5 мм на различных плоских местах, а на разных кромках или сгибах этот параметр не может превышать 3 мм.

Важно! Перед непосредственной покупкой материала рекомендуется каждому покупателю тщательно изучить сопроводительную документацию, выпускающуюся производителем, а также проверить маркировку, которая предоставляет необходимую информацию о профлисте.

Желательно убедиться, что выбранный материал точно соответствует всем требованиям ГОСТа. Если имеется в аббревиатуре буква «С», то значит, что материал является стеновым, а вот цифра 8 говорит о том, что профиль обладает высотой в 8 мм.

Технические параметры материала

Перед покупкой данного вида профлиста важно изучить его параметры. Технические характеристики профнастила С8 считается наиболее важными для рассмотрения, так как дают возможность понять, в каких условиях допускается пользоваться созданным покрытием, каков срок службы материала, а также с какими воздействиями он может легко справляться.

Важно! Этот материал относится к эконом-классу, поэтому обладает доступной стоимостью и часто выбирается многими владельцами частных или дачных строений.

Все параметры профлиста С8 указывают на то, что он должен применяться для формирования стенового покрытия или иной аналогичной конструкции. Это обусловлено незначительной высотой профиля, небольшим весом, а также отсутствием каких-либо дополнительных ребер жесткости. Его конструкция такова, что он легко справляется с динамическими ветровыми нагрузками.

К основным параметрам материала относится:

• металлопрофиль предназначен для формирования стеновых покрытий;
• высота его профиля равна 8 мм;
• его форма представлена трапецией, в которой основание немного шире вершины;
• рабочая ширина профлиста С8 равна 1150 мм;
• толщина заготовок из стали, которые применяются в процессе производства, варьируется от 0,4 до 0,6 мм;
• вес профнастила С8 на 1 кв. м. доходит до 5,6 кг/м2;
• длина варьируется от 0,5 до 15 м;
• оптимальный шаг для резки листов равен 50 см.

Важно! Небольшая масса профлиста С8 считается его неоспоримым преимуществом, так как такой параметр значительно упрощает процедуру перевозки и монтажа листов, поэтому не требуется на эти процессы тратить много средств и усилий.

За счет того, что профлист имеет говорящее название, достаточно просто определить, какой высотой обладает профиль, а также какого назначение данного материала. Чем больше высота профиля, тем более высокой несущей способностью обладает покрытие.

Видео по теме:

Сферы применения материала

Основным назначением профлиста марки С8 является формирование разнообразных стеновых конструкций, поэтому листы должны крепиться перпендикулярно земле. Они могут фиксироваться к стенам помещения или специальным столбам для создания ограждений.

Важно! Изучив тщательно технические параметры данного материала, можно утверждать, что он может применяться не только для формирования стенового покрытия, но и для некоторых других целей, поэтому с его помощью реализуются и другие строительные операции.

Если планируется пользоваться им для других целей, а именно для создания покрытия на крыше, то учитывается небольшой показатель несущей способности профлиста. Он не сможет справляться со статичными весовыми нагрузками, поэтому этот момент обязательно предусматривается заранее.

Часто используется этот материал для:

• отделки различных строений, которые могут быть жилыми, общественными, производственными или коммерческими;
• формирования качественных сэндвич-панелей или иных видов навесных материалов;
• строительства хозяйственных сооружений, обладающих небольшими габаритами, например, туалет или бытовка;
• возведение разнообразных ограждений, но выполняется этот процесс исключительно на территории, где имеются низкие ветровые нагрузки;
• формирование кровельного покрытия на разных видах крыш.

Важно! Если планируется пользоваться материалом на крыше, то допускается это выполнять исключительно на конструкциях, в которых уклон не превышает 45 градусов, а в ином случае пользоваться таким строением будет небезопасно, а также для повышения несущей способности листов требуется тщательное усиление стропильной конструкции и обрешетки.

Таким образом, размеры профлиста С8 и другие его параметры являются стандартными. Материал доступен по цене, привлекателен и прост в использовании. Допускается применять его не только для формирования стенового покрытия, но и для некоторых других целей. При определенных условиях из него можно возводить полноценные небольшие строения.

Посмотрите еще статьи:

Размеры профлиста для забора — какой толщины, высоты и ширины сделать забора из профнастила?

Профнастил можно считать универсальным материалом, используемым в разных строительных и промышленных сферах.

Но наивысшей популярности этот материал достиг в частных хозяйствах.

Преимущества заборов из профлиста:

• Повышенная прочность.
• Доступная стоимость.
• Простой и быстрый монтаж.
• Длительный срок службы.
• Размеры листа могут быть разными, что позволяет соорудить ограждение любой высоты.

Для возведения забора можно выбрать как специальный лист (профлист), так и универсальный.

Как выбрать профнастил?

Важными являются 3 параметра:

• Размеры профнастила.
• Толщина профнастила.
• Качество металла.

Качественный заборный лист имеет толщину минимум 0,6 мм. В диапазоне между 0,6-0,7 находится стандартная толщина, меньше которой использовать материал не рекомендуется.

Нагрузка на забор обычно не самая высокая. Но есть участки, требующие конструкции повышенной прочности, например, в местностях с частыми и сильными ветрами. Размеры заборного профлиста и его толщина выбираются для таких ограждений особенно тщательно.

Приставка «проф-» означает волнообразную форму листа (профилирование).

Волнообразность позволяет не только сделать материал более прочным, но и зафиксировать состояние. Глубина волн может быть разной.

Для забора выбирается маркировка, начинающаяся с буквы «С». Затем идут цифры, которые и обозначают высоту.

Размеры профнастила на забор, имеющие глубину волны более 21 мм не используются.

Какие бывают размеры листа?

Для получения качественной конструкции важно, чтобы все листы были одинаковые. Размеры профлиста на забор выбираются по ширине и высоте в соответствии с 2 параметрами:

• Ширина профнастила.
• Желаемая высота забора из профнастила.

Кроме однородности в размерах все используемые листы должны быть изготовлены из одинакового металлосплава и в одной цветовой гамме. Края качественного профиля ровные, без заусениц и сколов.

Стандартные размеры профлиста для забора – высота 2 метра, которая считается классической. Также в стандартные рамки входит высота от 1,8 до 2,5 метра.

Заборный профнастил высотой выше 2,5 м изготавливаются индивидуально на заказ и используется нечасто.

Длина пролета традиционно – 3-3,5 метра. Меньше 3 м длину делать неэкономно, поскольку это увеличит количество столбов.

Параметры других элементов конструкции

Размер столба для забора из профнастила зависит от его высоты. Столбы могут быть выполнены из любого прочного материала, с круглым или квадратным сечением.

Их размер подбирается (отпиливается) по высоте конструкции, плюс минимум 30 см, которые окажутся в земле при установке ограждения.

Размер труб для забора из профнастила (лаги, к которым прикрепляются листы) не должны быть больше длины опорных столбов и такие же, как размеры профлиста по высоте.

Лаги крепятся электросваркой перпендикулярно на расстоянии друг от друга не больше полметра.

Саморезы для забора из профнастила имеют различные размеры, в зависимости от параметров других используемых материалов и того, какие выбраны размеры профлиста.

Необходимо помнить, что крепежные элементы и места соединения – несущие элементы всей конструкции.

Саморезы различаются по:

• Длине (бывает от 19 мм до 250 мм).
• Диаметру (минимальный 4 мм, максимальный 6,5 мм).
• Форме шляпки (сфера, цилиндр, шестигранник).

От этих параметров зависит выбранный инструмент, который будет использоваться для крепежа.

Правильно подобранные размеры листа стенового профнастила для забора, высота столбов, длина труб и тип саморезов сделает монтаж легким, быстрым и качественным.

размеры листа и профиля, виды, технические характеристики

Современный профнастил – универсальный строительный материал, который пользуется достаточно большим спросом. Его используют и как основание для перекрытия и усиления строительных конструкций, как кровельное покрытие, облицовка стен и для многих других задач. Изогнутый в гофру металлический лист выглядит аккуратно, имеет простой и надежный профиль, окрашивается практически в любой цвет и до гениальности прост в монтаже.

И, если вы обратили внимание именно на этот материал, необходимо выбрать подходящий для нужной задачи вид. А для этого важно знать, какие нужны размеры листов профнастила, до какой меры прочные и с какой высотой профиля. И, в зависимости от этих важных трех параметров, профнастил делят на конкретные виды и типы, о которых мы вам сейчас и расскажем.

Самый большой ассортимент технических металлических листов сегодня представлен именно в виде профилированных и плоских листов.

Можно сказать, это один из самых лучших материалов для малоэтажного строительства, который замечательно подходит как для покрытия крыши, так и для строительства заборов, создания перекрытий и облицовки стен:

В качестве основания для современного профлиста используется тонколистный прокат с алюминиевым или цинковым покрытием, а процесс изготовления происходит по двум разным технологиям – ТУ 14-11-247-88 (ац) и ТУ 14-11-236-88.

Профилированные настилы (профнастилы, профлисты) представляют собой листовые гофрированные профили с повторяющимися по ширине листа гофрами различной формы. Они выпускаются путем холодной гибки тонкого холоднокатаного листа.

Такое покрытие неспроста называют многофункциональным строительным материалом. Все дело в наличии разных видов, которые отличаются по условиям применения, форме профиля и толщине металла. Варьируется толщина металла в профлисте от 0,35 до 0,9 мм, а ширина – от 600 мм до 1150. В заводских условиях высоту волн делают от 20 до 130 мм, о чем и говорит специальная маркировка на упаковке. Длина листа чаще такая, какую предпочитает конкретный производитель или специально заказывает покупатель.

Ценят такую кровлю за такие качества:

• Легкость. Вес квадратного метра профнастила от 3,9 кг до 24,1 кг. Благодаря этому есть возможность значительно уменьшить объемы несущих конструкций, и нет необходимости в серьезной опоре.
• Антикоррозийная защита и возможность декоративного покрытия. Самая лучшая продукция от ведущих производителей имеет срок службы 45 лет.
• Возможность многократного использования, чего нельзя сказать о мягкой кровле.
• Большой выбор крепежных элементов и их расцветок.
• Поддатливость механической обработке. Профнастил режется и сверлится обычными строительными инструментами.

К слову, профнастил часто сравнивают с металлочерепицей как материал, схожий по процессу изготовления и эксплуатации. Та же основа, тот же холодный пресс, только вид другой. На самом деле между ними – огромная разница! Все дело в так называемых «мертвых зонах» металлочерепицы, из-за которой ее сложно разрезать. Например, если заранее не заказать нарезку покрытия в заводских условиях по определенному проекту, то не избежать большого перерасхода. Кроме того, отдельные куски металлочерепицы довольно сложно стыковать между собой, чтобы добиться ровного и герметичного шва, а вот с профнастилом все куда проще.

И, наконец, у такого кровельного покрытия прекрасная механическая прочность и изгибная жесткость вдоль гофр. И это не пустой звук: такие технологические качества позволяют строить безопасные и долговечные конструкции. Поэтому подведем итог и назовем три главных качества профнастила: долговечность, пожаробезопасность и экологичность.

А обыватели ценят этот материал для частного строительства за цену, экономичность, простоту и удобство монтажа. Давайте посмотрим глазами практика: листы легкие, удобные, режутся обычными ножницами по металлу, их легко хранить и перевозить. С установкой профнастила справится любой домашний мастер, достаточно только почитать полезные советы на нашем сайте. Кроме того, в процессе ремонта покрытия из профнастила несложно заменять его отдельные фрагменты и даже использовать старые – повторно для новой крыши.

Вот познавательный видео-ролик на эту тему:

Современный профнастил производят методом холодного проката из качественной оцинкованной стали. Цинк здесь необходим, ведь он хорошо защищает от воздействия внешней среды, но дополнительно его нужно защищать полимерными покрытиями. Современные покрытия обеспечивают не только привлекательный внешний вид, но и значительно улучшают его механические показатели, защищают от атмосферных воздействий и придают долговечности.

В основном это либо оцинковка, которая замечательно защищает от коррозии, либо алюмо-оцинковка, когда лист покрывается смеси цинка и алюминия. Это – более экономичный вариант покрытия, но и менее прочный. Дело в том, что дешевый алюминий уменьшает защитные свойства профнастила. Вот почему такие листы дополнительно покрываются еще один декоративным слоем, например, полиэстером.

А самый бюджетный профнастил, который часто встречается на отечественном рынке, выпускается вообще без цветного покрытия. Мало того, что у него непрезентабельный вид, но и качество материала низкое. Но для создания перекрытия для больших площадей эстетика не нужна, а вот невысокая стоимость – в приоритете. Немногим отличается от такого варианта оцинковка с добавлением кремния, но все-таки получше.

Изготавливают профнастил со специальным полимерным покрытием. Ведь без покрытия оцинкованный лист быстро изнашивается, и его постоянно нужно очищать от грязи и ржавчины. Поэтому для крыши – это не вариант, и лучше отдать предпочтение профилям с внешним слоем из пурала и ему подобных покрытий.

Сам цвет покрытия важен не только в качестве эстетического аспекта, но и для дизайнеров. Например промышленное здание нужно выдерживать в выбранном корпоративном стиле.  И цветное полимерное покрытие также имеет виды:

• Глянцевый полиэстер, который замечательно выглядит и хорошо защищает от коррозии. Его часто используют для профнастила наружной отделки стен и фасада. Полиэстера достаточно для того, чтобы он сопротивлялся возникновению коррозии и не обязательно, чтобы был стоек механическим повреждениям, которых там мало. Поэтому такие профлисты часто заказывают для промышленных зданий, которые обычно имеют больше одного этажа. Но если вы выбираете профнастил для отделки собственного дома, подумайте о том, что ветром будут разносить ветки и прочий мусор, а поэтому царапины здесь более вероятны и не стоит экономить.
• Пурал – более дорогое покрытие. Его изготавливают на основе полиуретана и полиамида. Обеспечивает высокую надежность и замечательную стойкость к ультрафиолетовому излучению и низким температурам. Для кровельного профнастила лучше и не найти.
• Пластизол – самое прочное из всех видов покрытия, толщиной 200 мкм. В его основе поливинилхлорид, и в заводских условиях на такой покрытие наносится рельефное тиснение с насечкой, для особо сложных климатических условий.

Реже встречается на профнастиле такое покрытие, как акрил, поливинилхлорид PVC и PVDF, у которых также есть свои преимущества:

Если мы говорим о кровле, решающее значение имеет толщина цинкового покрытия и метод его нанесения. Если такового будет недостаточно, любые царапины на крыше приведут к быстрой коррозии. Также важен вид проката, который влияет на долговечность будущей крыши:

Современный профнастил продается с разными размерами листа и формой профилирования. Подобрать профнастил конкретно для кровли несложно, возьмите на вооружение простой принцип: чем выше гофра, тем прочнее будет кровельное покрытие.

Но, если подходить к делу со всей ответственностью, сначала рассчитайте нагрузки будущей крыши и только потом смотрите, насколько соответствует выбранная толщина металла и высота профилирования таким параметрам.

Итак, сегодня профнастил выпускается с такой формой гофры:

1. Волнистая, которая имеет поперечное сечение в виде синусоиды. Волнистая форма самая ранняя, она появилась в конце XIX веке. Такая крыша из профнастила имеет особенно эстетичный внешний вид, который так ценится дизайнерами. Сами волны представляют собой синусоиды или более сложные по форме сопрягающиеся окружности.
2. Трапециевидная, которая обеспечивает профнастилу максимальную жесткость и несущую способность. Такая форма металлического прокатного листа появилась в 20-х годах уже XX века. Профиль в виде трапеции оказался на практике более прочным, с высокой несущей способностью и удобством монтажа. И до сегодня это – самая популярная форма профнастила, который выпускается с высотой гофры от 2 до 208 мм.
3. Кассетная, с сечением и формой гофры виде буквы «П», которая замечательно подходит для укрепления стеновых конструкций. Профлисты с такой формой появились сравнительно недавно и предназначены конкретно для применения в конструкциях стен.

Посмотрите, как визуально отличаются эти виды:

Также различна высота профиля профнастила: это 12, 14, 18, 20, 30, 35 и даже 65 мм. На самой упаковке профнастила указывается высота его профиля. Главное требование к этому параметру – чтобы листы были жесткими и достаточно высокими. И чем выше профиль, тем будет жестче сам профнастил, в чем и секрет. А вот низкий профиль, до 12 мм чаще используется уже для хозяйственных построек.

Вам будет интересно узнать, что у профнастила есть определенная связь между размерами листа, профиля и высотой гофры. Например, листы с высотой от 30-55 мм имеют толщину пределах 0,25 до 0,5 мм, а листы с высотой 12-20 мм от имеет толщину от 0,5 мм.

И, наконец, отличается также профнастил наличием канавок. Например, когда будете укладывать листы внахлест, и у них есть капиллярная канавка, она должна оказаться под листом – это дополнительный элемент, который поможет выводить влагу с крыши.

Современный профнастил востребован в строительстве и архитектуре, и особенно ценится в быстровозводимых технологиях. Его применяют не только для обустройства крыш, но и для отделки стен, фасадов и много чего другого, и такой профлист более тонкий, чем это необходимо конкретно для покрытия кровли.

Вот почему так важно разбираться в его видах:

Если детальнее рассмотреть сферу использования профнастила, его изготавливают для таких сфер:

1. Стеновой профнастил используется для обшивки стен и облицовки различных ограждений. Обычно высота профилирования у него не больше 20 мм.
2. Кровельный профнастил предназначен для покрытия крыши, от простых до сложных  форм. Стандартная высота гофры – 20-45 миллиметров.
3. Несущий профнастил с высотой 45-160 мм выпускается специально для создания перекрытий складских и промышленных объектов.

Чтобы покупатели не путались, стеновой профнастил обозначают буквой «С», кровельный «СН» или отдельной аббревиатурой, несущий «Н», и еще есть отдельный вид профнастила с трапециевидной формой, которой обозначается буквой «Т».

Цифра, которая будет стоять рядом с основной буквой, означает высоту профиля, хотя некоторые производители дополнительно также могут указать толщину металла, вид покрытия и свою торговую марку:

Давайте рассмотрим каждый из видов по отдельности.

Стеновой профнастил: легкость и жесткость

Сегодня буквой «С» помечают все профили с волнообразной и трапециевидной формой высоты от 8 до 44 мм. Используют такие профили для стеновых ограждений, сэндвич-панелей, перегородок и заборов. Главная функция С-профиля – защитно-декоративная.

C8 – стеновой декоративный профнастил. Он имеет профиль высотой 8 мм, что считается самой подходящей рельефностью облицовки, и все благодаря малому периоду повторяемости. А жесткость листа достигается не формой профиля, а небольшим радиусом гибки листа и увеличенным наклоном боковых полок. Европейские аналоги – Т6 и Т8.

С10 уже включен в список профилированных листов, которые включены в ГОСТ 24045-94. Для изготовления этого вида используются не стандартные заготовки с шириной 1000 и 1100 мм, а необычные, с параметром 1250 мм. Благодаря этому листы получаются с толщиной от 0,35 до 0,8 мм. Именно С10 чаще используют для устройства заборов, имитирующие текстуру древесины и другие задумки современных дизайнеров. Также С10 – основной материал для сэндвич-панелей.

С13 – тонкая листовая оцинкованная сталь для крыши и стен. Этот профнастил активно используется в ограждении, облицовке, сборных панелях и конструкциях. Причем забор, благодаря повышенной жесткости, уже можно строить выше 2,5 м. Рабочая монтажная ширина таких листов – 1100 мм. И в этом случае уже разрешена цветная полимерная окраска с обоих сторон. Европейские аналоги – С15, Т14 и RAN-15.

С17 – более прочный профлист для забора и крыши, который дополнительно еще применяют для внутренней и наружной облицовки металлических зданий и ограждения участков от огня и молний. От предыдущих вариантов этот профлист также отличается еще наличием канавки для стока воды, которая случайно просачивается в стык соседних листов. Монтажная ширина С17 – 1090 мм. Европейские аналоги профлистов С17, 18 и 20 – Т18 и Т20, RAN-20, МП20.

Такое кровельное покрытие отлично смотрится на скатах простой формы, но имеет некоторые ограничения: минимальный угол наклона должен быть 14 градусов, за исключением некоторых видов профнастила, где допустимы и 8, и 9 градусов. А также есть специальный профнастил для практически плоских крыш с уклоном 3-4 градуса.

С18 – более-менее качественный профнастил с небольшими ребрами жесткости. Они устраняют главный недостаток, которым обычно страдает металлическая кровля – хлопанье плоского листа при каждом порыве ветра. Ради этого этот вид металлопрофиля наделили отличной стыкуемостью и плотной герметификацией узких гофр. Присутствует и канавка для стекания влаги. Монтажная ширина – 1150 мм. Аналог – финский профиль RAN-19R и «Орион».

Еще один вид С18 – С18 (волна). Как вы уже догадались, этот профиль отличается волнистой формой.  Это дает ему большой радиус гибки и, в то же время, слишком малую жесткость. Из-за этого – максимальная монтажная площадь не превышает 1100 мм. Аналоги: В18-1000, А18-1000, МП 18 и RAN-18R.

С20 – немного более крепкий вариант, чем предыдущий. Аналоги: Т20 и RAN-20.

С21 – это стеновой профиль, который соответствует ГОСТу 24045-94. У него правильная, похожая на соты трапециевидная структура. Она придает изделию универсальности в использовании и качество в стыкуемости. Монтажная ширина – до 1000 мм.

НС35 – это один из самых популярных металлопрофилей для стен, ограждений и кровель хозяйственных построек. Ребра жесткости здесь имеют глубину 7 мм. Благодаря этому такой профлист подходит для обустройства несъемной опалубки и покрытия с обрешеткой до 1,5 м.

НС44 и для покрытий, и для стен, и для ограждений. Изготавливают его из листа шириной 1400 мм и по прочности, которая соответствует профлисту Н114 с шириной 750 мм. Укладывают такое покрытие на шаг обрешетки до 2,5 м.

Еще один вариант – НС44 ТУ, как имитирующий аналог НС44-1000, где для внешнего сходства также есть ребра жесткости на широких и узких полках. Но здесь заготовка меньше по ширине, благодаря чему периоды профиля уменьшены с пяти до четырех, уменьшен также угол наклона у боковых полок, а размеры – у широких и узких.

С44 изготавливается по ГОСТу 24045-94. Здесь нет дополнительных ребер жесткости, а рельефные линии выглядят аккуратно и просто. Монтажная ширина – 1000 мм, и такой профлист используют для стен, кровли и облицовки стен. Укладывать такие листы можно на обрешетку с шагом 2 м.

Несуще-стеновой профиль: пограничные значения

Отдельный вид профнастила – с пометкой «НС». В какой-то степени он слишком хорош для обычной отделки стен и слабоват для того, чтобы из них делать перекрытия. Но есть много сфер, где как раз такие и нужны: высокие сплошные заборы, стеновые ограждения и даже некоторые кровли.

Н750 – несущий профнастил. Благодаря тому, что он включен в ГОСТ 24045-94, его успешно применяют даже малоопытные проектировщики. Единственный недостаток этого вида – в отсутствии нужной для него рулонной заготовки 1100 мм.

Н900 – более прочный листовой металлопрофиль, который заводы сегодня производят по своим техническим условиям. Его разрешено укладывать на шаг обрешетки, который не превышает 3 метров.

Несущий профнастил: прочность и толщина

Для устройства конструкции междуэтажных перекрытий применяют профлисты с гофрой высотой от 57 мм. Если пролеты более 3 метров, то выбирают гофру от 57 до 75 мм, если больше – тогда от 75 мм и толщину профнастила 0,7-0,8 мм. Выпускается такой профнастил с дополнительными ребрами жесткости, для более высокой несущей способности.

Несущий профнастил применяется для междуэтажных перекрытий, армирующей несъемной опалубки, опорной конструкции и, конечно же, кровли. Кроме того, такие листы используют также как элемент несущей конструкции каркаса дома или здания:

Н60 – гнутый листовой профнастил для несущих конструкций под мягкую кровлю, несъемной опалубки и обустройства металлической кровли. В качестве основы берется оцинкованный лист шириной 1250 мм, у которого марка проката не ниже 220. Устанавливается также на опорах не шире 3 м. ГОСТ – 24045-94. Его аналог, изготовленный из конструкционной заготовки, сегодня используют как замену Н57-750, которую считают менее надежной.

Н75 – самый ходовой профнастил, который активно применяют в стальных конструкцию для любых климатических зон. Его можно укладывать даже на обрешетку, которая установлена с шагом до 4,5 м! А изготавливают Н75 из рулонного проката марки 220-350 по ГОСТу 52246-2004.

Н114 – металлопрофиль, который используется в качестве перекрытия. При ширине 600 мм Н114 обладает самой большой несущей способностью среди других стальных настилов. Производят его из стали толщиной 0,7-1,0 м и шириной 1250 мм. Подходит также для несъемной опалубки.

Его подвид Н114 750 при ширине заготовки 1400 мм значительно ограничивает возможности применения такого профнастила и увеличивает ширину перекрытия одним листом, куда больше, чем Н114-600. Еще у Н114 – самая высокая трапециевидная гофра, параметры которой определяет стандарт ГОСТ 24045-94. Благодаря этому такие листы уже укладывают при шаге опор до 6 м. Аналог Н114 – RAN-113.

Н153 – это несущий профлист европейского качества, иначе называемый «европрофилем». Для него допустимый шаг обрешетки – до 9 метров! Вот почему он применяется и для кровли, и для обустройства междуэтажных перекрытий, и тогда, когда нужна максимальная несущая способность, но без серьезного увеличения веса всей конструкции. Аналоги: Т150.1 и RAN-153, который выпускается только в белом цвете.

Н158 – самый высокий и прочный европрофиль, который выпускается в России. Его производят по европейским нормам. Аналог для Н158 750 – Т.160.1.

К слову, у несущего профнастила есть два подвида: несущий и самонесущий. Несущий нужен при строительстве бассейнов и в другом частном строительстве, а самонесущий используется на крупных промышленных объектах.

Давайте подведем итог: современный профнастил выпускают разной толщины, покрытия и ширины листа. И для каждой своей задачи подходит свой тип и вид. Важно только приобрести продукт действительно с теми параметрами, которые были заявлены, а так бывает не всегда.

«Кустарный» профнастил на практике может оказаться тоньше, чем нужно, и менее защищенным от коррозии. Стоит ли говорить, какими проблемами в будущем это обернется? Особенно, когда речь идет о перекрытии.

От того, в каких именно условиях производится профнастил, и какой контроль происходит за его качеством, зависит точность геометрии профиля, и надежность стыковки предыдущей сборки листов, и будущая прочность их сцепления. Обычно крупные производители ищут хороших поставщиков металла и выдают на свою продукцию нормальный сертификат, который вы, кстати, можете потребовать у продавца.

Подойдите к вопросу выбора профнастилаответственно, и он прослужит вам многие годы!

Какие бывают стандартные размеры профлиста для забора

Сейчас одним из самых распространенных материалов для заборов домов, дач и промышленных объектов является профнастил. Ограждения из стальных листов отличаются надежностью, долговечностью и эстетичным видом.

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

• Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
• Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
• Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

• Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
• С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
• НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

Профлист марки С8 имеет следующие параметры:

• 115,0 см полезная ширина;
• 120,0 см полная ширина;
• 8 мм высота профилей;
• 62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

• рабочая ширина равна 110,0 см;
• общая ширина 115,5 см;
• шаг ребер жесткости 4,5 см;
• толщина листа 0,4-0,8 мм;
• высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 105,1 см;
• толщина 0,4-0,7 мм;
• высота гребней 2,1 см;
• расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21

Профлист марки С20 имеет следующие размеры листа:

• рабочая ширина 110 см;
• общая ширина 115 см;
• высота гофры 2,0 см;
• расстояние между ребрами 13,75см;
• толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

• рабочая ширина 100,0 см;
• общая ширина 106,0 см;
• толщина стенок 0,5-0,9 мм;
• расстояние между ребрами 7,0 см;
• высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.

Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.

О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

Влияние условий опоры на прочность однопролетного профилированного листового металла посредством нелинейного анализа методом конечных элементов

ARCELOR MITTAL. (2018). Каталог .

BALEX. (2017). Каталог. Польша.

Биегус А. (2015). Трапециевидный лист в качестве распорки, предотвращающей продольное изгибание плоских ферм. Архив строительства и машиностроения, 15, 735–741.

Артикул Google ученый

Бигус, А., & Czepizak, D. (2006). Исследование интерактивного сопротивления гофрированных листов при комбинированном изгибе и контактном давлении. Тонкостенные конструкции, 44, 825–831.

Артикул Google ученый

Бигус, А., и Чепизак, Д. (2008). Экспериментальные исследования комбинированного сопротивления гофрированных листов усиленного сечения при изгибе и сосредоточенной нагрузке. Тонкостенные конструкции, 46, 303–309.

Артикул Google ученый

СВ ПРОФИЛЬ. (2015). Каталог. Czech R.

Chou, H., Chen, C., & Nguyen, V. (2013). Новый дизайн металлопластиковой холодильной кровли с применением ПКМ. Энергетика и строительство, 57, 42–50.

Артикул Google ученый

EN 10025-2. (1993). Горячекатаный прокат из конструкционных сталей. Часть 2: Технические условия поставки нелегированных конструкционных сталей .Брюссель: Европейский комитет по стандартизации.

Google ученый

EN 1993-1-3. (2006). Еврокод 3 — Проектирование стальных конструкций — Часть 1–3: Общие правила — Дополнительные правила для холодногнутых элементов и листов . Брюссель: Европейский комитет по стандартизации.

Google ученый

EN 1993-1-5. (2006). Еврокод 3 — Проектирование стальных конструкций — Часть 1–5: Металлизированные элементы конструкции .Брюссель: Европейский комитет по стандартизации.

Google ученый

EN 1993-1-8: 2005. (2005). Проектирование стальных конструкций. Часть 1–8: Проектирование стыков . Брюссель: Европейский комитет по стандартизации.

Google ученый

EN 1993-2. (2006). Проектирование стальных конструкций — Стальные мосты . Брюссель: Европейский комитет по стандартизации.

Google ученый

Справочник инженера. (2006). Коэффициент трения. [Онлайн]. http://www.engineershandbook.com/Tables/frictioncoefficients.htm. По состоянию на 27 мая 2019 г.

FEMAP. (2017). FEMAP с NX NASTRAN: Документация по программному обеспечению.

Франко Дж. И Батиста Э. (2017). Износостойкость и прочность тонкостенного усиленного трапециевидного CFS при изгибе. Тонкостенные конструкции, 117, 268–281.

Артикул Google ученый

Хофмайер, Х. (2000). Комбинированное разрушение перемычки и изгибающего момента трапециевидной листовой стали первого поколения –. Докторская диссертация. Эйндховен: Технический университет.

INM Arilje. (2018). Каталог. Сербия.

Ловиса, А., Хендерсон, Д., Джинджер, Дж. И Уокер, Г. (2016). Характеристика возникновения усталостных макротрещин в стальном профилированном кровельном покрытии. Engineering Structures, 125, 364–373.

Артикул Google ученый

Mezzomo, G., Iturrioz, I., Grigoletti, G., & Gomes, H. (2014). Влияние типа крепления на оптимизацию трапециевидных кровельных листов. Журнал исследований конструкционной стали, 96, 26–39.

Артикул Google ученый

О-Металл. (2012). Каталог. Германия.

Панкомерц. (2019). Каталог. Пожега (Сербия).

Pięciorak, E. (2015). Влияние ширины опоры трапециевидных листов на местное поперечное сопротивление стенки согласно PN-EN 1993-1-3. Czasopismo Techniczne (стр. 47–57).

Отчет №019. (2011). Исследование стальных профилированных листов Pan — T18, Pan — T40, Pan — S27, производства компании Pankomerc, Пожега, Сербия, с испытательной нагрузкой согласно стандарту SRPS U.M1.047 (на сербском языке). Белград: Институт материалов и конструкций, Строительный факультет, Белградский университет.

Сетянто, Д. (2017). Расчет высотного гребневого профиля композитных кровельных листов из стеклопластика. Procedure Engineering, 171, 1308–1316.

Артикул Google ученый

The Physics Factbook. (2005). Коэффициенты трения по стали. [Онлайн]. https://hypertextbook.com/facts/2005/steel.shtml. По состоянию на 27 мая 2019 г.

Weckman. (2017). Weckman 4.2: Справочная документация.

Weckman Steel Oy. (2018). Weckman Cataloque. Финляндия.

Технические характеристики листов с цветным покрытием

1	Толщина (мм)	0.35, 0,40, 0,45, 0,50, 0,60
2	Допуск толщины	+ 0 / -0,030 мм
3	Профиль полной ширины	1150 мм
4	Ширина профиля	1090 мм
5	Допуск ширины	± 10 мм
6	Длина (метр)	2.4384, 3,048, 3,6576, 4,2672, 4,8768, 5,4864, 6,096, 6,7056, 7,3152
7	Субстрат	Высококачественное алюминиево-цинковое покрытие
8	Тип краски-верх	SDP
9	Тип краски — низ	RMP
10	Устойчивость к растворителям Верхнее покрытие	100 DR Проход
11	Устойчивость к царапинам	«2.0 кг мин. Для Top Coat Не менее 1,5 кг для Back Coat ”
12	Глянец	Глянцевый
13	Защитная пленка	Защитная пленка JSW Everglow
14	Испытание в солевом тумане	Пропуск на 1000 часов

Стальной / алюминиевый профильный лист

Профилированные листы предлагают архитекторам и дизайнерам широкий выбор вариантов облицовки крыш и стен, таких как внутренняя облицовка, внешняя облицовка, а также для промышленных и коммерческих зданий.Эти листы, разработанные для согласования высоких статических характеристик с уменьшенным весом, гарантируют оптимизацию затрат на реализацию конструкции, обеспечивая при этом безопасные рабочие платформы.

Основные преимущества профилированного листа

• Недорого
• Обеспечивает быстрое и рациональное выполнение
• Минимум трудозатрат для выполнения
• Легко разбирается для перестройки здания
• Измерения на месте, что исключает потери и сложности при установке
• Изменения или расширения могут быть выполнены в любое время.

Мы поставляем профилированные листы по выбранным клиентом параметрам, таким как вес, прочность, долговечность, отделка поверхности и цвет. Наши преданные своему делу сотрудники дадут лучший совет по вашим требованиям к профилированному листу.

APT 35/200

Приложения

• Профильный лист для кровли и стен

Спецификация

• Лист алюминиевый профилированный 0.3 мм. до 0,9 мм. Толстый сплав А3105 — х26 Закалка из разглаженных рулонов. По запросу могут быть поставлены различные сплавы.
• GI & Alu Стальные профильные листы с цинковым покрытием толщиной от 0,3 до 0,9 мм согласно ASTM A 653 для GI и ASTM A 792 для Alu-цинка. По запросу могут быть поставлены различные марки.
• Покраска — обожженная обычная модифицированная полиэфирная эмаль с грунтовкой 5-7 мкм и слоем 20-25 мкм со стороны атмосферных воздействий и грунтовкой 5-7 мкм с обратной стороны. По запросу: PVDF, кремний, модифицированный полиэстер, платизол и покрытие ARS по запросу.

APT 45/250

Приложения

• Профильный лист для кровли и стен

Спецификация

• Лист алюминиевый профилированный толщиной 0,3 мм. до 0,9 мм. Толстый сплав А3105 — х26 Закалка из разглаженных рулонов. По запросу могут быть поставлены различные сплавы.
• GI & Alu Оцинкованные стальные профильные листы 0.Толщина от 3 до 0,9 мм согласно ASTM A 653 для GI и ASTM A 792 для алюмоцинка. По запросу могут быть поставлены различные марки.
• Покраска — обожженная обычная модифицированная полиэфирная эмаль с грунтовкой 5-7 мкм и слоем 20-25 мкм со стороны атмосферных воздействий и грунтовкой 5-7 мкм с обратной стороны. По запросу: PVDF, кремний, модифицированный полиэстер, платизол и покрытие ARS по запросу.

APT 25/253

Приложения

• Профильный лист для кровли и стен

Спецификация

• Лист алюминиевый профилированный 0.3 мм. до 0,9 мм. Толстый сплав А3105 — х26 Закалка из разглаженных рулонов. По запросу могут быть поставлены различные сплавы.
• GI & Alu Стальные профильные листы с цинковым покрытием толщиной от 0,3 до 0,9 мм согласно ASTM A 653 для GI и ASTM A 792 для Alu-цинка. По запросу могут быть поставлены различные марки.
• Покраска — обожженная обычная модифицированная полиэфирная эмаль с грунтовкой 5-7 мкм и слоем 20-25 мкм со стороны атмосферных воздействий и грунтовкой 5-7 мкм с обратной стороны. По запросу: PVDF, кремний, модифицированный полиэстер, платизол и покрытие ARS по запросу.

APT 38/200

Приложения

• Профильный лист для кровли и стен

Спецификация

• Лист алюминиевый профилированный толщиной 0,3 мм. до 0,9 мм. Толстый сплав А3105 — х26 Закалка из разглаженных рулонов. По запросу могут быть поставлены различные сплавы.
• GI & Alu Оцинкованные стальные профильные листы 0.Толщина от 3 до 0,9 мм согласно ASTM A 653 для GI и ASTM A 792 для алюмоцинка. По запросу могут быть поставлены различные марки.
• Покраска — обожженная обычная модифицированная полиэфирная эмаль с грунтовкой 5-7 мкм и слоем 20-25 мкм со стороны атмосферных воздействий и грунтовкой 5-7 мкм с обратной стороны. По запросу: PVDF, кремний, модифицированный полиэстер, платизол и покрытие ARS по запросу.

APT 40/250

Приложения

• Профильный лист для кровли и стен

Спецификация

• Лист алюминиевый профилированный 0.3 мм. до 0,9 мм. Толстый сплав А3105 — х26 Закалка из разглаженных рулонов. По запросу могут быть поставлены различные сплавы.
• GI & Alu Стальные профильные листы с цинковым покрытием толщиной от 0,3 до 0,9 мм согласно ASTM A 653 для GI и ASTM A 792 для Alu-цинка. По запросу могут быть поставлены различные марки.
• Покраска — обожженная обычная модифицированная полиэфирная эмаль с грунтовкой 5-7 мкм и слоем 20-25 мкм со стороны атмосферных воздействий и грунтовкой 5-7 мкм с обратной стороны. По запросу: PVDF, кремний, модифицированный полиэстер, платизол и покрытие ARS по запросу.

APT 20/100

Приложения

• Профильный лист для кровли и стен

Спецификация

• Лист алюминиевый профилированный толщиной 0,3 мм. до 0,9 мм. Толстый сплав А3105 — х26 Закалка из разглаженных рулонов. По запросу могут быть поставлены различные сплавы.
• GI & Alu Оцинкованные стальные профильные листы 0.Толщина от 3 до 0,9 мм согласно ASTM A 653 для GI и ASTM A 792 для алюмоцинка. По запросу могут быть поставлены различные марки.
• Покраска — обожженная обычная модифицированная полиэфирная эмаль с грунтовкой 5-7 мкм и слоем 20-25 мкм со стороны атмосферных воздействий и грунтовкой 5-7 мкм с обратной стороны. По запросу: PVDF, кремний, модифицированный полиэстер, платизол и покрытие ARS по запросу.

APT 45/150

Приложения

• Профильный лист для кровли и стен

Спецификация

• Лист алюминиевый профилированный 0.3 мм. до 0,9 мм. Толстый сплав А3105 — х26 Закалка из разглаженных рулонов. По запросу могут быть поставлены различные сплавы.
• GI & Alu Стальные профильные листы с цинковым покрытием толщиной от 0,3 до 0,9 мм согласно ASTM A 653 для GI и ASTM A 792 для Alu-цинка. По запросу могут быть поставлены различные марки.
• Покраска — обожженная обычная модифицированная полиэфирная эмаль с грунтовкой 5-7 мкм и слоем 20-25 мкм со стороны атмосферных воздействий и грунтовкой 5-7 мкм с обратной стороны. По запросу: PVDF, кремний, модифицированный полиэстер, платизол и покрытие ARS по запросу.

Replica Tape — Связь трех параметров профиля поверхности с адгезией отрыва | Ресурсы

Победитель конкурса JPCL Outstanding Publication Award 2016!

‍

Перед нанесением защитных покрытий стальные поверхности часто очищают абразивным ударом или электроинструментом. Результирующий профиль поверхности должен быть точно оценен, чтобы гарантировать соответствие техническим условиям работы или контракта.

Но является ли сама высота профиля (наиболее часто измеряемый параметр) хорошим показателем долгосрочных характеристик покрытия?

В этом документе сообщается о недавних испытаниях, в ходе которых сравнивались многочисленные профили с адгезией отрыва.Простое и недорогое полевое устройство было использовано для получения 3 параметров профиля из 1 реплики измерения ленты: высота профиля, пиковая плотность и площадь развитой поверхности. Тестовые поверхности были повторно измерены с помощью сложных дорогих трехмерных микроскопов, и результаты сравнивались с результатами, полученными с копий ленты.

ВВЕДЕНИЕ

Абразивоструйная очистка и механическая очистка стальных поверхностей удаляет предыдущие покрытия, прокатную окалину, ржавчину и загрязнения. Он также делает поверхность шероховатой для улучшения адгезии покрытия.Результирующий профиль поверхности или рисунок якоря состоит из сложного рисунка пиков и впадин, который необходимо точно оценить, чтобы обеспечить соответствие заданным или контрактным спецификациям и гарантировать успешный проект по нанесению покрытий (рис. 1).

Рис. 1. Крупный план очищенных стальных поверхностей.

Принято считать, что природа этих поверхностей позволяет прогнозировать долговременные свойства покрытия. Характеристики обработанной поверхности включают высоту пика, пиковую плотность, развитую площадь поверхности, угловатость, резкость и форму.Сегодня обычно измеряется только высота пика (H). Если этой высоты недостаточно, краска не прилипнет. Если слишком много, потребуется больше краски для заполнения «впадин», и высокие пики могут выступать сквозь краску, становясь очагами коррозии.

ИЗМЕРЕНИЕ ВЫСОТЫ ОТ ПИКА ДО ДОЛИНЫ

Ранние методы характеризации состояли из визуальных стандартов, которые помещались на очищенную поверхность для сравнения. Хотя это качественное решение все еще используется сегодня, оно в значительной степени вытеснено приборами для количественных измерений, цена и сложность которых различаются в зависимости от того, предназначены ли они для использования в полевых условиях или в лаборатории.Современные, наиболее популярные полевые методы включают измерение средней высоты профиля от пика до впадины с использованием глубинных микрометров и / или дублирующей ленты.

Глубинный микрометр для измерения профиля поверхности имеет плоское основание, которое опирается на поверхность, и подпружиненный зонд, который опускается в углубления профиля поверхности. Плоское основание опирается на самые высокие пики, поэтому каждое измерение представляет собой расстояние между самыми высокими локальными пиками и конкретной впадиной, в которую выступил острие.Обычно предназначенные для плоских поверхностей, эти устройства позволяют измерять большую высоту профиля, которая превышает диапазон большинства других инструментов (рис. 2).

Рис. 2 Глубинные микрометры

Реплика ленты, в центре внимания данной статьи, давно известна как средство определения характеристик поверхностей. Это просто, относительно недорого и особенно полезно на изогнутых поверхностях. Его работа описана в ряде международных стандартов, включая ASTM 1 D4417 2 , ISO 8503-5 3 , NACE RP0287 4 и AS 3894.5 5 .

Лента-копия состоит из слоя сжимаемого пенопласта, прикрепленного к несжимаемой полиэфирной подложке с очень однородной толщиной 2 мил +0,2 мил 6 (50,8 мкм + 5 мкм). При нажатии на шероховатую стальную поверхность пена схлопывается и образует отпечаток на поверхности. Поместив сжатую ленту между упорами микрометрического толщиномера и вычтя вклад несжимаемой подложки, 2 мил или 50,8 микрон, можно измерить высоту профиля поверхности (рис.3).

Рисунок 3 Реплика ленты

ПОДСЧЕТ ПИКОВ

В 1974 г. Кин и др. 7 написал, что поверхность, подготовленную для окраски с помощью струйной очистки, не может быть полностью описана путем измерения только расстояния от пика до впадины (H). Их статья подтверждала полевой опыт, который показал, что существует еще один важный параметр, помимо H, а именно количество пиков на единицу длины (Peak Count — Pc) или пиков на единицу площади (Peak Density — Pd). В документе объясняется, что помимо увеличения площади поверхности склеивания, увеличение количества пиков в определенной области увеличивает угловатость этой области.Это создает большее напряжение сцепления при сдвиге, чем напряжение растяжения (отрыва). Это увеличивает прочность сцепления нанесенного покрытия, поскольку значения сдвига всегда выше значений прочности на растяжение. Нанесенное покрытие, конечно же, должно смачивать 100% поверхности.

На рис. 4 показан упрощенный пример того, почему ОБЕЕ высота пика И пиковая плотность важны для понимания характеристик покрытия. Две поверхности имеют разную геометрию, но их высота одинакова.Чтобы получить более четкое представление о поверхности, доступной для склеивания, необходимо также измерить количество пиков. Кроме того, оба измеренных значения позволяют исследовать увеличение площади поверхности в результате процесса абразивно-струйной обработки.

1,5 пика на мм 3 пика на мм

Рис. 4. Обе поверхности имеют одинаковую измеренную высоту от пика до впадины.

Второй важный измеряемый параметр, пиковая плотность, помогает объяснить, почему покрытия по-разному связываются с каждой поверхностью.

Нет никаких сомнений в том, что измерения пиковой плотности важны для индустрии коррозии, но проблема до сих пор заключалась в том, что подсчет пиковых значений было нелегко определить.

В июне 2005 г. значительная статья Roper et.al. 8 сообщил, что количество пиков можно контролировать и, как и высота пика, влиять на характеристики покрытия. Их работа привела к созданию стандарта ASTM D7127 9 , который также был опубликован в том же году.

В следующей статье они пришли к выводу, что «оптимальные стальные профили для широкого диапазона стандартных промышленных покрытий, которые будут полностью смачивать поверхности, — это высота профиля от 2 до 3 мил (от 50 до 75 микрон) и количество пиков. от 110 до 150 пиков / дюйм (от 40 до 60 пиков / см).«Оптимальное количество пиков для конкретного покрытия зависит от его реологических свойств». Они пояснили, что «общим правилом настройки количества пиков для оптимизации характеристик покрытия является использование наименьшего и самого твердого абразива, который будет выполнять эту работу. Для получения однородной поверхности. , контролировать технику пескоструйной обработки и размер частиц абразива. Покрытие должно полностью смачивать поверхность ». 10

Авторы рекомендовали использовать щупы для измерения шероховатости, лучший полевой прибор, доступный в то время, в коррозионной промышленности, чтобы предоставить обе важные части информации о профиле — высоту пика И пиковую плотность .

Приборы для измерения шероховатости Stylus регистрируют движения внешнего щупа вверх и вниз по поверхности (рис. 5). Они измеряют параметр высоты, называемый Rt, в соответствии со стандартом ISO 11 4287 12 , который дает вертикальное расстояние между самым высоким пиком и самой низкой впадиной в пределах любой заданной оценочной длины 0,5 дюйма (12,5 мм). Строятся пять кривых, и значения Rt усредняются для получения среднего значения максимальных расстояний от пика до пика.

В ходе кольцевого исследования ASTM 2011 г. 13 была определена высота Rt от пика до впадины, измеренная инструментами шероховатости щупа, тесно связанная с H, измеренная глубинными микрометрами и копией ленты.

Рисунок 5: Приборы для измерения шероховатости щупа

Пик — точка данных, высота которой выше программно выбранной полосы пропускания
Пиковая плотность — количество пиков на единицу площади

Рисунок 6: Определения пиков

Но если щуп приборы для измерения шероховатости могут производить измерения как высоты пика, так и количества пиков, встречающихся на длине выборки, почему коррозионная промышленность не спешит их применять?

Скорее всего, это нежелание вызвано экономическими и практическими причинами.Инструменты для измерения шероховатости стилуса являются хрупкими по своей природе, поскольку для них требуется точно откалиброванный стилус, который часто выходит на расстояние от корпуса самого устройства. Они могут быть сложными в настройке и эксплуатации, и они сообщают о ряде параметров шероховатости, которые представляют ограниченный интерес для индустрии покрытий. Все эти факторы, скорее всего, отпугнут потенциальных пользователей.

ХОРОШАЯ ПОВЕРХНОСТЬ?

Какие еще существуют измерительные решения? В индустрии коррозии неофициально считается, что в устройствах для окончательных измерений должны использоваться лабораторные методы, такие как интерферометрия в белом свете, микроскопия с вариациями фокуса, конфокальная лазерная микроскопия и атомно-силовая микроскопия.Но эти мощные устройства не подходят для измерения сложных поверхностей после струйной обработки. Их дорого покупать, они не работают в полевых условиях и требуют обширного обучения для настройки множества параметров испытаний для топографического анализа, включая такие вещи, как зоны нечувствительности, графики в масштабе площади, анализ в масштабе сложности, фильтры, сшивание и т. Д. размеры участков пространственной области.

Специалисты по коррозии просто хотят знать, есть ли у них хорошая поверхность для нанесения покрытия. Правильно ли подготовлена ​​поверхность? Приемлемо ли это для заказчика? Им нужны измеримые цели и регулируемые параметры взрыва для достижения этих целей.

Следовательно, желательно иметь один доступный, надежный полевой прибор, разработанный специально для коррозионной промышленности, который обеспечивает измерения как высоты пика (H), так и пиковой плотности (Pd), чтобы дать инспекторам более значимый и функционально корреляционный прогноз характеристик покрытия на поверхности. подготовка.

ПРЕДЛАГАЕМОЕ РЕШЕНИЕ

Решение заключается в использовании реплики ленты. Не так широко известно, что реплики поверхности, полученные с помощью Testex Tape, содержат гораздо больше информации, чем просто высота пика, измеренная микрометром.Существенные данные доступны через цифровых изображений .

Лента Replica используется для измерения профиля стали, подвергнутой абразивоструйной очистке с конца 1960-х годов. Его работа описана в ряде международных стандартов, включая ASTM D4417, ISO 8503-5 и NACE RP0287. По сравнению с другими методами, он имеет преимущества, заключающиеся в прочности, относительно низких затратах на запуск, хорошей воспроизводимости и возможности сохранения физической копии оцениваемой поверхности. Этот метод широко используется и широко известен.(Рис.7)

Рис. 7 Полировка реплики ленты на стальной поверхности, очищенной струйной очисткой

Дополнительное преимущество, иногда недооцениваемое, заключается в том, что, в отличие от методов щупа, метод реплики производит выборку непрерывной двумерной (2D) области, которая достаточно большой, чтобы получить надежную статистику. Одно сканирование с помощью электронного измерителя шероховатости поверхности, например, позволяет отобрать линию вдоль обработанной абразивно-струйной обработкой поверхности длиной 12,5 мм (0,5 дюйма) и шириной 10 мкм на общей площади 0,12 мм2. Одна копия из пенопласта составляет примерно 31 мм2, площадь в 250 раз больше.Новый подход заключается в использовании свойства ленты, которое связано с ее способностью воспроизводить поверхности, но отличается от нее, то есть с увеличением оптической передачи ленты там, где она сжимается. Передача пропорциональна степени сжатия. Во многих тестах, выполненных для этой бумаги, использовались копии ленты существующих сортов Coarse и X-Coarse. Для улучшения оптического разрешения и уменьшения оптических артефактов Testex Company 14 также предоставила версию своей ленты X-Coarse для оптического качества, которая недавно стала коммерчески доступной.

На фотографии куска ленты с задней подсветкой (Рис.9) видны светлые области с более высокой степенью сжатия (пики) и темные области с более низкой степенью сжатия (впадины).

Рис. 9: 2D-изображение, полученное с копии ленты (слева). Цифровой подсчет ярких пятен или пиков (справа)

Используя принцип прозрачности, количество пиков можно определить простым подсчетом ярких пятен на слепке, снятом цифровым датчиком изображения. Эти измерения яркости соответствуют измерениям толщины, которые, в свою очередь, отражают профиль исходной поверхности.Портативный прибор (рис. 11) может идентифицировать пики и определять поверхностную пиковую плотность, то есть сколько пиков присутствует на квадратный миллиметр или Pd, как определено в ASME B46.1 15 .

Несмотря на свою популярность в металлообрабатывающей промышленности, щуповые измерители шероховатости сталкиваются со сложными узорами, возникающими при очистке поверхности. Они измеряют только одну линию на шероховатой поверхности, и большинство характеристик, которые они записывают как «пики», на самом деле являются «выступами пика», когда игла проходит по стороне пика, а не по вершине пика (рис.16). Напротив, счетчики пиков с репликой ленты, такие как хрупкие и дорогие интерферометрические оптические профилометры лабораторного уровня, вычисляют истинные двумерные плотности пиков.

Еще одним преимуществом этих изображений является то, что для получения каждого измерения используется больше данных (1 000 000 точек для одного измерения на ленте-реплике по сравнению с 5 000 точек для одного сканирования 1-дюймовым стилусом). Кроме того, все это делается с помощью прочного полевого прибора, в котором используется недорогое оборудование для получения данных о характеристиках поверхности, аналогичных данным, полученным с помощью лабораторных приборов.

ДОСТУПНОЕ КАРТА 3D ПОВЕРХНОСТИ

Дополнительные параметры характеристики поверхности могут быть извлечены после того, как соотношение толщина / прозрачность было применено к интерпретации изображения интенсивности с использованием программного обеспечения для трехмерного (3D) рендеринга. В результате получаются трехмерные карты обработанной струей стальной поверхности по цене, намного меньшей, чем стоимость устройств для интерферометрического или конфокального профилирования. Пример того, как работает этот процесс, показан на рисунках с 10 по 12.

Рисунок 10: Реплика ленты с тиснением на монете

Рисунок 11: Цифровое изображение поверхности (слева), созданное недорогим полевым прибором PosiTector RTR- P (справа)

Рис. 12. Трехмерные изображения взорванных поверхностей, полученные из копии ленты с использованием недорогого полевого прибора.

По порядку сверху: G50 — Гранат — S230 / G40 — Bristle Blaster. Ось Z улучшена для ясности.

Из трехмерных изображений можно измерить последний связанный параметр, который, как считается, способствует химическому и механическому связыванию, то есть увеличению площади поверхности в результате взрывных работ. Sdr — коэффициент развитой поверхности раздела 16 , выраженный как процент дополнительной площади поверхности, вносимой текстурой, по сравнению с идеальной плоскостью, равной размеру области измерения.Специалисты по нанесению покрытий считают, что этот параметр профиля дает функциональную корреляцию с техникой нанесения, предоставляя им значение шероховатости — дополнительную площадь поверхности, созданную в результате струйной обработки, как процентное увеличение (реальная площадь / площадь x-y). 17 Однако дальнейшие обсуждения в этой статье позволят предположить, что отчет о развитой площади поверхности в индустрии пескоструйной очистки не имеет большого практического смысла.

СООТВЕТСТВИЕ ИЗМЕРЕНИЙ ПОВТОРНОЙ ЛЕНТЫ С УСТАНОВЛЕННЫМИ МЕТОДАМИ ИЗМЕРЕНИЙ

Для подтверждения трехмерных точных измерений ленты, два новых измерения параметров, полученные с ленты, пиковая плотность Pd и развернутая площадь поверхности Sdr, сравнивались с двумя общепринятыми методами измерения шероховатости поверхности. : Конфокальная микроскопия и профилометрия иглой.

Сравнение данных визуализации трехмерной копии ленты с данными конфокального микроскопа LEXT

Первым шагом было подтвердить, что визуализация интенсивности света реплики ленты дает значения Pd и Sdr, сравнимые с теми, которые получены с использованием известных лабораторных методов. Исследование проводилось с использованием трех стальных панелей, подготовленных KTA Labs 18 . Использовались абразивные среды Amasteel G-50, GMA Garnet Coarse и Amasteel S-230 / G40. Три панели были отправлены в WPI 19 вместе с 3 наборами полированных реплик оптических лент для измерений с помощью конфокального микроскопа LEXT (рис.13).

Рис. 13: Конфокальный сканирующий лазерный микроскоп Olympus LEXT OLS 4000 с линзой объектива 50x

Для изображений был установлен порог среднего значения плюс 10% от Sz 20 . Все островки размером более 1000 мкм 2 считались пиками для целей сравнения. Результаты были сопоставимы (рис. 14).

Рисунок 14: Сравнение расчетов пиковой плотности (Pd) между полевым и лабораторным прибором

Сравнение данных визуализации трехмерной реплики ленты с данными шероховатости стилуса z

Для сравнения измерений с трехмерных реплик ленточных изображений с приборами измерения шероховатости иглы измерения пиковой плотности проводились на пяти панелях, использованных в круговом исследовании ASTM 2011 года.Это предоставило результаты испытаний щупа от одиннадцати независимых операторов, которые измерили количество линейных пиков, Pc или Rpc, пять раз на каждой из пяти панелей с использованием трех имеющихся в продаже инструментов для измерения шероховатости щупа: Mitutoyo SJ-201, Taylor Hobson Surtronic 25 и MahrSurf. PS1.

Для получения данных визуализации с трехмерной репликой ленты на каждой панели были сделаны три полировки с использованием реплики оптического качества и измерены с помощью формирователя изображения реплик с ленты PosiTector 6000 RTR-P (Рис. 11).

Поскольку приборы для измерения шероховатости щупа выдают двумерные измерения в пиках / мм, а метод трехмерной реплики дает измерения в пиках / мм2, эти два набора данных нельзя напрямую сравнивать.Для целей этого анализа измерения шероховатости щупа были возведены в квадрат, так что оба метода измерения позволят получить сопоставимые по размерам измерения. Сравнение методов измерения показано на рисунке 15.

Рисунок 15: Сравнение между измерениями количества пиков при воспроизведении трехмерной копии ленты и профилометрии щупа.

Как видно из этой диаграммы, между двумя методами измерения существует сильная линейная зависимость. Измерения на четырех из пяти протестированных панелей попадают в одно стандартное отклонение линии тренда через начало координат.Однако из рисунка 15 можно сделать два наблюдения. Во-первых, между двумя методами измерения нет отношения 1: 1. Во-вторых, данные не полностью соответствуют линии тренда, в результате чего значение R2 составляет 0,91.

Отсутствие соотношения 1: 1 между квадратами измерений стилуса и методами трехмерной визуализации неудивительно. Несмотря на то, что возведение размеров стилуса в квадрат приводит к измерениям с одинаковыми размерами, оно не может учесть двухмерную природу стилуса.Например, при отслеживании прямой линии можно несколько раз пересечь один гребень, что приведет к появлению нескольких «выступов», где на самом деле есть один выступ, смежный с траекторией стилуса. Кроме того, классификация того, что составляет «пик» в трех измерениях, нетривиальна, и анализ трехмерного изображения, вероятно, игнорирует особенности, которые будут регистрироваться как пик на приборе для измерения шероховатости иглы.

Crater Ridge

Рис. 16. Получение изображения на ленте реплик всегда показывает 1 пик для этих двух примеров.

Приборы для измерения шероховатости Stylus могут регистрировать 0, 1 или 2 пика в зависимости от пути трассировки. Непонятно, почему данные не полностью соответствуют линии тренда. Поскольку каждая из пяти тестовых панелей была предназначена для отражения широкого спектра различных методов подготовки, вероятно, что расхождение, по крайней мере, частично связано с недостатками инструмента со стилусом. На профилях с острыми узкими вершинами игла может иногда обходить вершину, вместо того, чтобы проходить по ней. Это может привести к занижению показаний стилуса в некоторых профилях.

ТЕСТИРОВАНИЕ АДГЕЗИИ

С учетом предыдущего исследования Roper et. al. Что касается корреляции между адгезией и высотой профиля (H), и пиковой плотностью (Pd), было проведено исследование, чтобы определить, дают ли методы визуализации трехмерной копии ленты аналогичные результаты. Компания Sponge-Jet 21 приготовила двадцать пять стальных образцов с использованием различных струйных сред. После взрывных работ измерения были выполнены с помощью ленточного 3D-сканера. Затем на образцы напыляли эпоксидную смолу, двухкомпонентное акриловое покрытие и полимерное композитное покрытие и давали отверждаться.Затем для каждого образца было проведено три испытания адгезии отрывом в соответствии с методом испытаний, описанным в ASTM D4541 22 , с использованием гидравлического тестера адгезии отрывом типа V, описанного в Приложении A4 (Метод испытаний E) этого стандарта (рис. 17). .

Рис. 17. Автоматический гидравлический отрывной тестер адгезии PosiTest AT-A типа V (слева). Панель тестирования (справа).

Корреляция адгезии с высотой профиля поверхности (H)

Рис. 18: Наблюдаемая высота профиля от пика до впадины в зависимости от прочности сцепления на 25 стальных образцах.

В статье Roper et.al 2006 г. было высказано предположение, что «исходя из опыта авторов, оптимальные стальные профили для широкого диапазона стандартных промышленных покрытий, которые будут полностью смачивать поверхности, составляют от 2 до 3 мил (50 — до 75 мкм) высота профиля ». Наблюдения в этом исследовании подтверждают эту гипотезу. Наивысшая сила адгезии наблюдалась в диапазоне 2–3 мил, при этом значения адгезии уменьшались по мере увеличения высоты профиля более 3 мил (рис. 18). Хотя не были взяты образцы с высотой профиля ниже 2 мил, предполагается, что уровни адгезии начнут снижаться с уменьшением высоты профиля.Как указывалось ранее в этой статье, предполагается, что адгезия начинает снижаться при профилях более 3 мил, поскольку покрытие не может полностью смачивать субстрат. Предполагается, что адгезия начинает снижаться при профилях менее 2 мил, потому что профиля недостаточно для закрепления покрытия. Гипотетическая линия тренда с постоянными значениями Pd и Sdr наложена на данные этого исследования на рисунке 19.

Рисунок 19: Наблюдаемая высота профиля от пика до впадины в зависимости от прочности сцепления с гипотетическим трендом и обоснованием

Корреляция адгезии с пиковой плотностью (Pd)

По-видимому, существует сильная положительная корреляция между пиковой плотностью и адгезией (рис.20), что подтверждает гипотезу Ропера и др. О том, что количество пиков влияет на характеристики покрытия. В их статье утверждается, что «оптимальные стальные профили для широкого диапазона стандартных промышленных покрытий, которые будут полностью смачивать поверхности, — это… количество пиков от 110 до 150 пиков / дюйм (от 40 до 60 пиков / см)».

Рис. 20. Наблюдаемая пиковая плотность в зависимости от прочности сцепления на 25 стальных образцах

Поскольку в своих исследованиях авторы использовали профилометр со щупом, их количество напрямую не сопоставимо с данными в этом исследовании.Однако, используя очевидную взаимосвязь между измерениями профилометра щупа и трехмерными оптическими измерениями на ленте, о которых сообщалось ранее в этой статье, можно получить эквивалентную трехмерную пиковую плотность от 4 до 8 пиков / мм2. Поэтому предполагается, что наблюдаемая положительная взаимосвязь между прочностью адгезии и пиковой плотностью не будет сохраняться при пиковых плотностях, превышающих наблюдаемые в этом исследовании. Эта теоретическая взаимосвязь между адгезией и Pd при постоянных значениях H и Sdr показана на рисунке 21.

Рисунок 21: Наблюдаемая пиковая плотность в зависимости от прочности сцепления с предполагаемой тенденцией и обоснованием

Взаимосвязь между развитой площадью поверхности (Sdr) и адгезией

Рисунок 22: Наблюдаемая развитая площадь поверхности в зависимости от прочности сцепления на 25 стальных образцах

График наблюдаемой развитой площади поверхности в сравнении с адгезией суммировано на рисунке 22. Данные сначала кажутся противоречащими Roper et. Алла утверждает, что «чем больше площадь поверхности для покрытия, тем лучше».Однако авторы продолжают утверждать, что два основных способа увеличения площади поверхности, увеличения высоты пика и увеличения плотности пика, могут препятствовать смачиванию и ухудшать характеристики покрытия за пределами оптимальной точки. Считается, что данные этого исследования отражают их утверждение. Измерения площади сильно развитой поверхности в некоторых образцах (например, стеклянных шариках), по-видимому, были отражением больших расстояний от пика до впадины в этих образцах. Поэтому неудивительно, что образцы с высокой развитой площадью поверхности из-за чрезмерно большой высоты от пика до впадины показали плохие характеристики покрытия.

Считается, что величина увеличенной площади поверхности в результате абразивно-струйной обработки напрямую связана с высотой пика и пиковой плотностью, что исключает необходимость измерения и отчетности. Дальнейшее обсуждение представлено в Приложении.

ВЫВОДЫ И ТЕОРИИ

Принято считать, что характер стальных поверхностей, очищенных абразивно-струйной очисткой, позволяет прогнозировать долговременные характеристики покрытия. Индустрия коррозии не полностью понимает динамику этой сложной проблемы, но у нее есть несколько измеримых параметров, доступных для нее, включая высоту пика, пиковую плотность, площадь поверхности, угловатость, резкость и форму.Согласно общепринятому в отрасли мнению, увеличение некоторых из этих параметров улучшит долговременные характеристики покрытия. Эмпирические данные показывают, что все не так просто.

Самый важный из этих параметров, высота пика (H), обычно измеряется сегодня и обычно является единственным параметром, о котором сообщают. Хотя его важность неоспорима, один параметр не может полностью описать динамику взаимоотношений покрытия / подложки.

Пиковая плотность (Pd) также является важным показателем производительности.Хотя это также не может быть единственной мерой, такой как H в течение нескольких десятилетий, вместе с с H, он обеспечивает лучшее предсказание долгосрочных характеристик покрытия, измеренных посредством испытания адгезии отрывом.

Адгезия зависит от высоты пика и плотности пика.

Это соотношение помогает объяснить, почему одни только измерения H не всегда были надежным методом прогнозирования характеристик для всех типов покрытий. Покрытие может связываться с поверхностью с низким содержанием H и высоким содержанием Pd так же хорошо, как и с поверхностью с высоким содержанием H и низким содержанием Pd.По этой причине антикоррозионная промышленность должна сообщать оба значения, чтобы клиенты могли определить наилучшее соотношение для своего конкретного покрытия. Оба параметра контролируются правильным выбором типа и размера абразивного материала. Возможно, в будущем будет уточнен гибридный параметр.

Реплики поверхности, полученные с использованием реплики ленты, содержат гораздо больше информации, чем просто H, измеренное микрометром. Значительные данные доступны с помощью цифровых изображений. Простое и дешевое портативное устройство, использующее датчики толщины и изображения, может характеризовать реплику ленты и генерировать изображения и статистику исходной поверхности, в первую очередь, Pd.

Результаты этого исследования подтверждают тесную взаимосвязь между репликой ленты, шероховатостью щупа и измерениями конфокальной микроскопии двух наиболее важных параметров:

H — Среднее максимальное расстояние от пика до впадины, полученное при измерении толщины полированной копии. лента с микрометром или датчиком толщины, который регулирует нелинейность ленты. Наилучшие значения адгезии при отрыве достигаются за счет однородной высоты профиля в диапазоне 2,5 мил (65 мкм) с большим количеством пиков поверхности, когда нанесенные покрытия полностью смачивают поверхность.

Pd — Пиковая плотность поверхности в соответствии с ASME B46.1. Увеличение этого значения увеличивает угловатость, чтобы развить большую прочность сцепления при сдвиге, а не на растяжение. Для лучшей адгезии покрытия (защиты от коррозии) количество пиков должно быть как можно большим, обеспечивая при этом полное смачивание подготовленной поверхности.

Автор хотел бы поблагодарить Леона Вандервалька из DeFelsko Corporation за помощь.

ПРИЛОЖЕНИЕ

Ограничения Sdr

Согласно ASME B46.1, коэффициент Sdr развернутой поверхности раздела фаз представляет собой процент дополнительной площади поверхности, вносимой текстурой, по сравнению с идеальной плоскостью размера области измерения, рассчитанной на рисунке 23. Он рассчитывается как функция масштаба путем суммирования площадей серия виртуальных плиток, покрывающих измеряемую поверхность в стиле пэчворк.

Рисунок 23: Как рассчитать увеличение площади поверхности из-за абразивно-струйной обработки (из Комитета ASME B46 по текстуре поверхности

23 )

Сложность использования этого метода для характеристики стальной поверхности, подвергнутой абразивно-струйной обработке, заключается в том, что расчеты при условии толкования определения.Если лаборатория выбирает треугольник очень маленького размера с помощью сканирующего устройства с высоким разрешением, она неизбежно констатирует более высокое увеличение площади поверхности, чем другая лаборатория, использующая другое оборудование с более низкими настройками пороговых значений (рис. 24). Общая площадь, измеренная треугольными плитками, увеличивается по мере уменьшения масштаба наблюдения (площади плитки).

Рис. 24. Меньшее количество треугольных плиток дает расчетное увеличение площади шероховатой поверхности на 5% (см. Выше).

Использование большего количества меньших треугольников дает увеличение на 46% для той же поверхности.
(Из ISO 25178-2)

Считается, что величина увеличенной площади поверхности в результате абразивно-струйной обработки напрямую связана с высотой пика и пиковой плотностью, что исключает необходимость измерения и отчетности. H и Pd достаточно. Альтернативой является вычисление его аналогично следующей формуле Пифагора:

Предполагается, что если бы высота пика и пиковая плотность оставались постоянными, существовала бы положительная корреляция между развитой площадью поверхности и прочностью адгезии.Однако эта положительная корреляция кажется незначительной и, как показывает это исследование, не является значимой по сравнению с эффектами высоты пика и плотности пика. Кроме того, автору этой статьи не известны какие-либо практические средства модификации развитой площади поверхности с помощью абразивных материалов при сохранении постоянных значений высоты и плотности пиков. Поэтому представляется мало практического смысла сообщать о развитой площади поверхности при пескоструйной очистке.

———————————————— ————————————————— ——————

1 ASTM International, 100 Barr Harbor Drive, West Conshohocken, PA 19428.

2 ASTM D4417 «Стандартные методы испытаний для полевых измерений профиля поверхности стали, очищенной струйной очисткой» (ASTM International, West Conshohocken, PA)

3 ISO 8503-5 «Подготовка стальной основы перед нанесением красок и сопутствующие товары — Характеристики шероховатости поверхности стальных подложек, подвергнутых пескоструйной очистке — Часть 5: Метод с копией ленты для определения профиля поверхности »(Женева, Швейцария: ISO)

4 Стандарт NACE RP0287-2002,« Полевые измерения профиля поверхности. стальных поверхностей, очищенных абразивно-струйной очисткой с использованием реплики ленты ».(Национальная ассоциация инженеров по коррозии (NACE), 1440 South Creek Dr., Хьюстон, Техас, США 77084-4906)

5 Австралийский стандарт AS 3894.5-2002, «Испытания защитных покрытий на месте. Метод 5: Определение профиля поверхности. ». (Стандарты Австралия, GPO Box 476, Сидней, штат Новый Южный Уэльс, 2001, Австралия)

6 Для преобразования британских единиц в метрические единицы используйте 1 мил = 25,4 микрона (мкм).

7 J.D. Keane, J.A. Бруно и Р.Э.Ф. Уивер, Профиль поверхности для антикоррозионных красок, Публикация № 74-01, SSPC: Общество защитных покрытий, Питтсбург, Пенсильвания 15222, 1974

8 H.Дж. Ропер, R.E.F. Уивер и Дж. Брэндон, Влияние количества пиков или шероховатости поверхности на характеристики покрытия, Журнал защитных покрытий и футеровок, июнь 2005 г., стр. 52-64

9 ASTM D7127 «Стандартный метод испытаний для измерения шероховатости поверхности металлических поверхностей, очищенных абразивно-струйной очисткой, с использованием портативный электронный стилус »(ASTM International, West Conshohocken, PA)

10 HJ Roper, REF Уивер и Дж. Brandon, Peak Performance from Abrasives, Journal of Protective Coatings and Linings, июнь 2006 г., стр.24 — 31

11 Международная организация по стандартизации (ISO), 1 rue de Varembé, Case postale 56, CH-1211, Geneva 20, Switzerland

12 ISO 4287: 1997 «Геометрические характеристики продукта (GPS) — Текстура поверхности: метод профиля — термины, определения и параметры поверхности »(Женева, Швейцария: ISO)

13 Отчет об исследованиях ASTM RR: D01-1169 (ASTM International, West Conshohocken, PA)

14 Testex, 8 Fox Lane, Newark, DE 19711 USA

15 ASME B46.1-2009 «Текстура поверхности (шероховатость, волнистость и рельеф)» (Американское общество инженеров-механиков, Три Парк-авеню, Нью-Йорк, Нью-Йорк 10016-5990 США)

16 ISO 25178-2 «Геометрические характеристики продукта. (GPS) — Текстура поверхности: Площадь — Часть 2: Термины, определения и параметры текстуры поверхности »(Международная организация по стандартизации (ISO), 1 rue de Varembé, Case postale 56, CH-1211, Geneva 20, Switzerland)

17 CA Браун и С. Зигманн, «Фундаментальные масштабы адгезии и фрактальный анализ в масштабе площади», Международный журнал станков и производства, 41 (2001) 1927-1933

18 KTA-Tator, Inc.(KTA), 115 Technology Drive, Питтсбург, Пенсильвания 15275 США.

19 Вустерский политехнический институт. (WPI), 100 Institute Rd., Worcester, MA 01609-2208 USA Мэтью А. Глисон под руководством профессора Кристофера А. Брауна.

20 Это трехмерный параметр, расширенный из параметра шероховатости (2D) Rz. Это расстояние между максимальным пиком и максимальной впадиной на поверхности в пределах измеряемой области.

21 Sponge-Jet, Inc., 14 Patterson Lane, Newington, NH 03801 USA под руководством Майкла Мерритта

22 ASTM D4541 «Стандартный метод испытания прочности покрытий на отрыв с использованием портативных тестеров адгезии» (ASTM International, West Conshohocken, PA)

23 Кристофер А. Браун, Уильям А. Джонсен, Кевин М. Халт, Чувствительность к масштабу, фрактальный анализ и моделирование, Int. J. Mach. Инструменты Производство. Vol 38, Nos 5-6, pp. 633-637, 1998)

‍

ДЭВИД БИМИШ (1955-2019), бывший президент DeFelsko Corporation, нью-йоркского производителя портативных инструментов для испытания покрытий продается по всему миру.У него была степень в области гражданского строительства и более 25 лет опыта в разработке, производстве и маркетинге этих испытательных приборов в различных международных отраслях, включая промышленную окраску, контроль качества и производство. Он проводил обучающие семинары и был активным членом различных организаций, включая NACE, SSPC, ASTM и ISO.

Журналы, авторы, подписчики, издатели, оповещение

		Наши журналы
		Как крупный международный издатель академических и исследовательских журналов Science Alert издает и разрабатывает названия в партнерстве с самыми престижные научные общества и издатели.Наша цель заключается в том, чтобы максимально широко использовать качественные исследования. аудитория.
		Авторам
		Мы прилагаем все усилия, чтобы поддержать исследователей которые публикуют в наших журналах. Есть масса информации здесь, чтобы помочь вам публиковаться вместе с нами, а также ценные услуги для авторов, которые уже публиковались у нас.
		Подписчикам
		2021 цены уже доступны. Ты может получить личную / институциональную подписку перечисленных журналы прямо из Science Alert. В качестве альтернативы вы может пожелать связаться с выбранным вами агентством по подписке. Направляйте заказы, платежи и запросы в службу поддержки. в службу поддержки клиентов журнала Science Alert.
		Для обществ
		Science Alert гордится своей тесные и прозрачные отношения с обществом. В качестве некоммерческий издатель, мы стремимся к самым широким возможное распространение публикуемых нами материалов и на предоставление услуг высочайшего качества нашим издательские партнеры.
		Справочный центр
		Здесь вы найдете ответы на наиболее часто задаваемые вопросы (FAQ), которые мы получили по электронной почте или через контактную форму в Интернете. В зависимости от характера вопросов мы разделили часто задаваемые вопросы на разные категории.
		База данных ASCI
		Азиатский индекс научного цитирования (ASCI) стремится предоставить авторитетный, надежный и значимая информация по освещению наиболее важных и влиятельные журналы для удовлетворения потребностей мировых научное сообщество.База данных ASCI также предоставляет ссылку к полнотекстовым статьям до более чем 25000 записей с ссылка на цитированные ссылки.

Профилирование листа

Профилирование листа

Профилированные листы Ouersen предлагают архитекторам и дизайнерам широкий выбор вариантов облицовки крыш и стен, таких как внутренняя облицовка, внешняя облицовка, а также для промышленных и коммерческих зданий.Эти листы, обладающие высокими статическими характеристиками при уменьшенном весе, гарантируют оптимизацию затрат на реализацию конструкции, обеспечивая при этом безопасные рабочие платформы.

* Склады

* Укрытия для временного хранения / теплицы

* Ангары

* Парковочные шторы

* Стальные здания / PEB

* Панели для ограждений

Наша продукция пользуется огромной популярностью на Ближнем Востоке, и OUERSEN Steel заслужила репутацию компании №1.бренд в регионе на протяжении многих лет. Мы поставляем в различные престижные проекты в этом районе.

Помимо поставок в ОАЭ в Дубай, Аджман, Шарджу, UAQ, RAK, Аль-Айн, Абу-Даби, Фуджейру, мы также экспортируем в соседние страны Персидского залива, а именно Катар, Бахрейн, Оман, Кувейт, Иорданию, Саудовскую Аравию и другие арабские и африканские страны. .

Мы также предоставляем полупрозрачные листы (стеклопластик / стекловолокно) для прохождения света. Наша собственная команда инженеров предоставляет полные рабочие чертежи и детали крепления облицовки, а также набор крепежных принадлежностей (самосверлящие / самонарезающие винты из нержавеющей стали , Герметики, бутиловая лента, заклепки Al Pop, лента Purlin, герметик для мастики и т. Д.).

НАШИ ПРОФИЛИ — DSS 35/200 | DSS 45/250 | DSS 45/150 | DSS 76/18 | DTP 42/205

Характеристики:

Профнастил алюминиевый 0,30 мм. до 2,00 мм. Толстый Сплав A3105 — h26 В стандартную комплектацию входит закалка. Однако различные сплавы, такие как (3003,3013,4343,4045, 5052,5086,6061, 8011 и т. д.) и закаленные (h22, h24, h26, h28, h30, h32, h34, h42, h44, h46, h48 и т. д.) могут быть поставлены по запросу.

Стальные профильные листы с гальваническим (GI) и алюминиевым (AZ) покрытием 0.Толщина от 12 до 0,90 мм согласно ASTM A 653 для GI и ASTM A 792 для алюмоцинка — Альтернативные марки. Могут быть поставлены по запросу клиента.

Поверхность окрашена обожженным обычным модифицированным полиэфирным эмалевым слоем (RMP), с 5-микронной грунтовкой и 20-микронным слоем на стороне атмосферных воздействий и 5/7 микронной грунтовкой на обратной стороне — PVDF, кремний, модифицированный полиэстер, платизол и специальные покрытия доступны как по запросу клиента. Отделка может быть МАТОВАЯ / МОРЩИНА или ГЛАДКАЯ в соответствии с требованиями клиента.

Основные преимущества профлистов:

Они недорогие

Обеспечивает быстрое и рациональное выполнение

Минимум трудозатрат на исполнение

Легко разбирается для перестройки здания

Измерения производятся на месте, что исключает потери и осложнения при установке.

Изменения или расширения могут быть внесены в любое время.

Ouersen поставляет профилированные листы в зависимости от выбранных клиентом параметров, таких как вес, прочность, долговечность, отделка поверхности и цвет. Наши преданные своему делу сотрудники дадут лучший совет для ваших требований к профилированному листу.

Защитная пленка для металлочерепицы

Поверхность металлочерепицы имеет специфическую текстуру, на которую можно отрицательно повлиять при обработке, транспортировке и установке. Современная защитная пленка, созданная с учетом технических особенностей кровли, может использоваться для предотвращения нежелательных механических нагрузок на материал.

Основные характеристики и преимущества защитных пленок для металлочерепицы

Самоклеющаяся пленка для металлочерепицы — это изделие из полиэтилена низкой плотности, на одной стороне которого находится двухкомпонентный акриловый клей. Благодаря специальным добавкам пленка легко снимается с поверхности, не оставляя разводов.

Полиэтиленовая защита для кровельных листов изготавливается со следующими техническими параметрами:

1. Толщина от 30 до 70 мкм;
2. Длина изделия варьируется.По желанию заказчика возможно изготовление любых размеров.

Защитные пленки для металлочерепицы имеют следующие преимущества:

1. Защищать кровельный материал от широкого спектра повреждений, загрязнений, в том числе ультрафиолета и влаги;
2. Может использоваться как упаковка для сохранения индивидуальных свойств металла при хранении на складе, транспортировке и установке;

Специальные насадки для нанесения самоклеящихся пленок

Защитная пленка наносится на металлическую черепицу в конце производственного процесса.
