Пеллетный котел это: Плюсы и минусы пеллетные котлов

Котел на пеллетах: особенности, принцип работы, достоинства и недостатки. Статьи компании «ТеплоТренд

Котлы на пеллетах — это вид твердотопливных котлов который с каждым днем становиться популярным. Для многих владельцев частных домов одно из главных задач становиться сокращение расходов на их содержание. Поиск альтернативного вида топлива связано с ростом цен на энергоносители. Домовладельцев привлекает не высокая стоимость пеллетных котлов, затраты на отопление и простота обслуживания.

            Пеллетные котлы это модифицированные котлы на твердом топливе которые имеют более усовершенствованную конструкцию, высокий КПД и автоматический режим работы. В качестве топлива используются отходы древесины- пеллеты.

Конструктивные особенности пеллетых котлов.

            Пеллетный котел представляет собой комплекс взаимосвязанных механизмов объединенных в одно функциональное устройство. Как правило это механизм связанный с процессом горения и механизм автоматической подачи. К процессу горения относятся: горелка, автоматика регулирующая горение и вентилятор. К подаче гранул относят бункер и механизм подачи гранул.

            Бункер для хранения и использования пеллет может бывает как внешним так и встроенным. Главное предназначение механизма подачи гранул это обеспечение равномерного и порционного поступление пеллет в горелку. От объема бункера напрямую зависит бесперебойная работа котла. Подача пеллет в горелку осуществляется по средством автоматической подачи, которая бывает двух типов: шнековая подача- когда пеллеты напрямую подаются в горелку и пневмоподача.

            Пеллетная горелка так же бывает двух типов: реторная или факельная. Реторная или как ее еще называют чашечная горелка более эффективная, так как подача топлива у такой горелки осуществляется снизу а горение происходит лишь в верхней части горелки. В такой горелке возможно сжигать топливо любого качества в том числе и агропеллеты. Факельная горелка нуждается в более качественных гранулах и более подвержена загрязнению. Нельзя сказать что одна горелка хуже а другая лучше. Оба типа горелок зарекомендовали себя на рынке с хорошей стороны.

            Автоматика пеллетного котла управляет всей работой котла. При достижении заданной температуры отключает работу горелки, подача гранул прекращается, в течении 10-15 минут партия пеллет в горелки догорает и котел уходит в режим ожидания. При снижении температуры на несколько градусов начинается автоматическая работа котла. Кроме того Автоматика позволяет задать недельную программу работы котла на пеллетах. Управление работой котла и регулировкой температуры возможно как с помощью пульта дистанционного управления так и на панели управления котла.

            Для более эффективного использования в пеллетном котле может быть установлен автоподжиг, лямбда зонд, погодозависимая автоматика, датчик в емкости для пеллет, а также GSM-модуль для управления через интернет.



Принцип работы пеллетного котла

            Простота эксплуатации котла на пеллетах и надежная его работы очевидна. По средствам шнековой подачи пеллеты подаются в горелку, с помощью автоподжига разжигаются. Горение топлива сопровождается принудительным надувов воздуха нагнетаемым вентилятором. Нагретый воздух проходит через теплообменник повышая температуры теплоносителя тем самым нагревая воду в системе. Преимуществом в современных пеллетных котлах то, что топливные гранулы сгорают практически полностью и отработавшие газы удаляемые через дымоход состоят лишь из углекислого газа. Углекислый газ выделяемый при сжигании гранул может ровняться лишь с естественным гниением древесины. Зола которая остается при сжигании пеллет, не более 0,5% на килограмм пеллет, поступает в специальный зольный ящик. Полная автоматизация процесса работы пеллетного котла позволяет сделать точную настройку работы котла и поддерживать заданные параметры на протяжении долгого времени.

Достоинства и недостатки пеллетных котлов.

            Прежде чем говорить о достоинствах пеллетных котлов стоит упомянуть о их недостатках.        Одно из главных недостатков пеллетных котлов это высокая цена по сравнению с ее аналогами: дизельным и электрическим отоплением. Стоимость отопления на пеллетах будет стоить дороже по сравнению с твердотопливными котлами на дровах, не смотря на то что пеллеты- это отходы деревообработки. Еще одним недостатком является хранение пеллет, помещение должно быть сухое без прямого попадания влаги. На этом минусы исчерпываются. При этих незначительных недостатках покупая пеллетный котел вы приобретаете ряд достоинств.



      К достоинствам данного оборудования можно отнести:

— Безопасность — пелеты на сегодня самый безопасный вид отопления.

— Экономичность- снижение затрат на отопление по сравнению с электрическим и дизельным отоплением в 2-2,5 раза меньше.

— Высокий КПД — более 90 % по сравнению с его предшественником, котлом на твердом топливе.

— Экологическая чистота- пеллеты изготовлены из чистой опилки без химических примесей.

— Долговечность- срок службы пеллетного котла до 25 лет.

— Простота и удобство в эксплуатации.

— Цена на пеллеты более стабильно по сравнению с тарифами на электроэнергию и газ.

— Не требует согласования на подключения и эксплуатацию

Преимущества пеллетного котла очевидны и вполне оправданы. Котлы на пеллетах становятся все популярнее в России, появляется все больше отзывов о работе пеллетного котла. Можно с уверенностью сказать, что со временем спрос на альтернативную энергию будет только повышаться.



Что такое пеллеты? Хранение и заготовка топлива для пеллетного котла

В Европе уже давно оценили качество, экономичность и удобство в повседневном применении пеллетных котлов.
В России подобные агрегаты только начинают приходиться по вкусу владельцам загородных домов, но компания «Lavoro» уверена, что пеллетные твердотопливные котлы ждет большое и успешное будущее в наших отечественных реалиях.
Но в этой статье мы поговорим о топливе для пеллетного котла – пеллетах, или древесных гранулах.
Рассмотрим их особенности заготовки и хранения; удобство в бытовом использовании и финансовую составляющую.

Пеллеты на сегодняшний день являются альтернативными источниками тепла и энергии, например, тем же дровам, торфу, углю и мазуту.
Потягаться с преимуществами пеллетов может только газ, который немного превосходит древесное топливо, однако, запасы его небезграничны, к тому же, далеко не к каждому дому в России проведена газовая магистраль.

Если вы хотите попробовать экономичный, альтернативный источник тепла для отопления большого по площади дома – выбирайте пеллетный котел.
Пеллеты обычно изготавливают из продуктов лесных отходов – опилки, щепки и прочее. В некоторых южных районах России также любят в качестве пеллетов использовать шелуху от кукурузы или подсолнечника, так как этого вида топлива в этой области находится огромное количество.
Это экологически чистое топливо, которое изготовлено без применения каких-либо химических или синтетических примесей, что делает его идеальным, например, для большой семьи, где есть дети, и вы хотите сохранить не только комфортные условия в доме, но и свое здоровье.
Изготавливать и готовить пеллеты к эксплуатации не сложно, и все эти процессы не занимают очень много времени, что делает их недорогими и доступными по цене.
Материал для пеллетов дробят специальными устройствами, высушивают в камере, далее измельчают в особых мельницах, подвергая воздействию пресса, который может придать гранулам какую-то особую, эргономичную форму. Их могут еще дополнительно просушить или увлажнить, в зависимости от текущего состояния. Потом идет фасовка и последующая конечная упаковка пеллет для продажи.
Чем еще так хороши пеллеты не только для использования в котле «Lavoro», но и для самого производителя – это практически максимальная безотходность. При фильтрации и просеивании топлива может быть убрана какая-то лишняя шелуха, однако, даже она может использоваться в будущих последующих подготовках пеллет.

В Европе оценили эффективность пеллет, что используют их не только для отопления домов частного сектора, но и даже для обеспечения районных, городских котельных.

Как лучше всего хранить пеллетное топливо в частном доме?
Несмотря на большое количество явных преимуществ, именно хранение пеллет может вызывать некоторые сложности и минусы эксплуатации пеллетного котла «Лаворо».
Эти гранулы не имеют никаких связующих компонентов, то есть будут разрушаться при малейшем участии воды в своей жизни. Недаром, подобные гранулы так часто используют для тех же кошачьих туалетов и для сбора воды.
Даже, если пеллеты хранятся в доме или в помещении, где им не грозит доступ воды, все равно, они смогут брать влажность даже из воздуха.
Поэтому стоит обязательно озаботиться место хранения пеллетного топлива и обеспечить сухость и максимально устранить возможные перепады температур и сырость.

Пеллеты для твердотопливных котлов обеспечивают вам высокое КПД действия и абсолютную безопасность использования.
Они очень «долгоиграющие» и не требуют постоянного внимания со стороны владельца, обеспечивая тепло в доме на 1-2 недели, в зависимости от сопутствующих факторов.

Особенно данный тип топлива актуален для домов, в который отсутствует проведение газа.
В таком случае использование пеллетного котла на древесных гранулах будет оправдано и в финансовом, и в энергозатратном, и в экономическом ключе.

Пеллетный котел что это такое

Пеллетный котёл — это… Что такое Пеллетный котёл?

Бытовой пеллетный камин.

Гранульный (пеллетный) котёл (англ. Wood pellet boiler, Pellet stove) — отопительный котёл, в качестве топлива в котором используются древесные топливные гранулы (пеллеты), спрессованные на специальном прессе (грануляторе) из древесных стружек, древесных опилок и прочих остатков от деревообрабатывающей промышленности.

Характерные особенности гранульного котла

Камера сгорания этих котлов относительно небольшая, так как основной теплосъём происходит в хорошо развитой многоходовой конвективной части котла (до 70 %). В результате такой конструкции пеллетного котла температура уходящих газов составляет всего 100—200 °C. Котёл оборудован специальной гранульной горелкой объёмного типа, которая обеспечивает более высокий КПД работы котла при сгорании гранул, чем у других категорий твердотопливных котлов, и сравнима по эффективности с котлами на природном газе.

Пеллетные котлы — относительно новый вид отопительного оборудования, быстро ставший популярным в Европе благодаря его преимуществам: независимости от центральных источников и, следовательно, тарифных ставок, экологической чистоте, максимальной автоматизации и безусловной экономичности.[1].

Немаловажным фактором спроса на эти котлы является «срок жизни» котла, который для пеллетных котлов составляет 20 лет и более.

Котлы на пеллетах имеют высокий уровень автоматизации и обеспечивают программирование режимов работы и поддержание заданной температуры. Подача топлива из бункера также осуществляется автоматически, по мере необходимости, благодаря чему котел может работать без участия человека, например, пока есть пеллеты в оперативном бункере (до 7 суток и даже более).

Мощность гранульных котлов, устанавливаемых, как правило, в коттеджах, составляет от 15 до 500 кВт. Нижняя граница предлагаемых мощностей определяется в основном экономической целесообразностью (менее 15 кВт выгоднее применять гранульные камины), а верхняя граница предлагаемых мощностей связана с отсутствием опытно-расчетных оснований для получения преимуществ пеллетных котлов перед другими технологиями (снижение КПД ниже 80 %, снижение срока «жизни» котла до 3-5 лет из-за прожигания конструкций котла). Предлагаемые некоторыми немногочисленными европейскими производителями пеллетные котлы большой мощности (более 2 МВт) имеют специальные дорогостоящие агрегаты для специальной кратной предподготовки в процессе сжигания пеллет.

Некоторые модели котлов могут быть оснащены дополнительным контуром ГВС (горячего водоснабжения). Котлы на пеллетах не требуют специального обслуживания. Чистка золы осуществляется, как правило, 1 раз в месяц.

Пеллетные котлы имеют высокий КПД — 85-95 %. В совокупности с достаточно низкой стоимостью топлива, отсутствием затрат на обслуживающий персонал и т. д. это делает данный вид отопления максимально экономичным в течение всего срока службы дома, уровень затрат на отопление пеллетным способом намного ниже стоимости отопления многими другими видами топлива.

Система отопления древесными гранулами гарантирует полную взрыво- и пожаробезопасность. (С котлами поставляются сертификаты безопасности конкретных производителей)

Модификация твердотопливных котлов для использования пеллет

Под пеллеты можно модифицировать и обычные универсальные твердотопливные котлы. Недостатком таких котлов является пониженная эффективность – обычный твердотопливный котел, адаптированный для пеллетов работает менее эффективно чем котлы, изначально спроектированные под работу на пеллетах.

Примечания

1. ↑ «Котельные и электростанции на биотопливе» Санкт-Петербург, 2008

• Котёл водотрубный
• Котёл газотрубный
• Паровой котёл
• Пеллетная горелка

dic.academic.ru

Пеллетные котлы: что это такое

РФ – крупнейший экспортер газа, но о всеобщей газификации речи пока не идет, и встает вопрос о выборе альтернативных и недорогих источников тепла. Один из них – пеллетный котел. Он прост и в плане устройства и в плане обслуживания позволяет значительно экономить на топливе, но есть у него свои недостатки, о которых нужно знать перед установкой.

Пеллетный котел – это автономное устройство для обеспечения функционала системы обогрева строений любого типа. Он кардинально отличается от твердотопливных аналогов, прежде всего тем, что функционирует на определенном виде топлива – пеллетах.

Но коэффициент отдачи у пеллетного котла гораздо выше, благодаря особенностям конструкции и характеристикам топлива.

Конструкция пеллетного котла отопления состоит из трех основных узлов:

• топочной камеры со встроенной факельной или ретортной горелкой и двумя дверцами – очистной и контрольной,
• зоны конвекции с комбинированным, вертикальным или горизонтальным теплообменником,
• зольника для сбора и удаления продуктов горения.

Кроме этого, конструкция оснащена приставкой для автоматической подачи топлива, состоящей из вентилятора, бункера и шнека.

К преимуществам пеллетного котла можно отнести его экономичность в плане расхода топлива, высокий показатель КПД (теплоотдачи), полностью автоматизированный принцип работы, отсутствие выбросов продуктов горения, длительный срок службы – от 20 лет и более. Из недостатков можно выделить только довольно высокую стоимость агрегата.

Выбор пеллетного котла зависит от того, по какому принципу используется конкретное строение – это дачный дом или в нем живут постоянно. Если нет опыта использования пеллетного котла отопления, то выбор лучше доверить специалисту. Очень важно предоставить точную информацию:

• этажность строения,
• размер площади,
• высота потолков на каждом этаже,
• характеристики строения – дерево, бетон.

Специальные навыки или знания для обслуживания пеллетных котлов не нужны. Правила запуска, как правило, описаны в руководстве по его эксплуатации, которая обязательно прилагается к устройству производителем.

Пеллеты в приставку для автоматической подачи засыпаются раз в два дня или в две недели, в зависимости от мощности кота и типа его конструкции. Ящик для золы (зольник) очищается по мере наполнения, как и каналы для вывода продуктов горения.

Компании, продающие пеллетные котлы, как правило, предоставляют и услуги по их обслуживанию. Это не значит, что придется постоянно платить за очистку устройства – достаточно один раз увидеть, как это делает специалист, и потом выполнять все операции по обслуживанию самостоятельно.

Видео по теме

www.kakprosto.ru

Пеллетные котлы – что это такое, на каком топливе работают, конструкция и нюансы выбора

   Читать оригинал публикации на forumhouse.ru

Что собой представляют пеллетные котлы, их характеристики и особенности.

Статья подготовлена при участии специалистов компании DOZATECH

Несмотря на то, что наша страна — один из крупнейших экспортеров голубого топлива, говорить о повсеместной газификации не приходится. Для многих потребителей самый дешевый способ отопления и сейчас недостижим, и не факт, что будет доступен в будущем. Поэтому приходится искать альтернативные источники обогрева, благо, выбор в этой сфере впечатляющий. И в последние годы ассортимент отопительного оборудования пополнился интересным агрегатом – пеллетным котлом. Остановимся подробнее на этом типе оборудования, для чего рассмотрим следующие аспекты:

• Что такое пеллетный котел, и на каком топливе он работает.
• Устройство агрегата.
• Преимущества и недостатки пеллетного котла.
• На что обратить внимание при выборе агрегата.

Что такое пеллетный котел

По сути, это разновидность твердотопливного котла, но рассчитанная на определенный вид топлива (пеллеты) и с возможностью полной или частичной автоматизации рабочего процесса.

Именно способностью функционировать в автономном режиме при минимальном вмешательстве владельцев пеллетные котлы кардинально отличаются от обычных, твердотопливных.

Кроме того, у них более высокий КПД (коэффициент полезного действия) — и за счет характеристик пеллет, и за счет особенностей конструкции. Пеллетные котлы могут быть как узкоспециальными – предназначенными только под пеллеты, так и комбинированными (универсальными) – способными работать на дровах или угле, некоторые модели работают практически на любой биомассе (шелуха, костра, древесные отходы и подобное).

При определенной конструкции котла в нем можно сжигать любую биомассу очень низкой калорийности – это щепа, кора, отходы деревообработки, сельхозотходы, лузга подсолнечника и другое.

Пеллеты, или древесные, гранулы – экологически нейтральное топливо, получаемое, в основном, из отходов деревообрабатывающей промышленности (щепки, стружка, кора), но они могут быть и из отходов сельскохозяйственных культур. Появились пеллеты в тридцатые годы прошлого века, когда в штате Айдахо была изобретена и опробована первая установка по прессованию в гранулы отходов с местных лесопилок. Под сильным давлением сырьевая масса нагревается, что провоцирует образование лигнина, который и связывает мельчайшие частицы в плотные, гладкие гранулы. Это позволяет отказаться от использования химических веществ – пеллеты полностью натуральное, безопасное, в плане экологии, топливо. Диаметр гранул варьируется в пределах 6-8 мм, длина – до 50 мм. В европейских странах пеллеты относятся к стандартизированным видам топлива и производятся по стандарту DIN plus.

В нашей стране их производство не столь развито и поднадзорно, качество гранул, от которого будет зависеть и КПД котла, и его работоспособность, определяют визуально – белые лучше, чем серые. В отличие от древесины, у гранул пониженная влажность и повышенная плотность, ввиду чего при горении выделяется большее количество тепла и минимальное количество углекислого газа. Если перевести это свойство в цифры, для сравнения, получится следующее соотношение – при сжигании тонны пеллет выделится столько же тепла, сколько при сжигании 1,6 тонны дров. При этом зольность составит всего 0,5 % от сгоревшего объема, а выделяемые дымовые газы будут бесцветны.

Примерная теплотворная способность пеллет составляет 5 кВт/час с одного килограмма, но насколько реальная эффективность будет приближена к теоретическим данным, зависит и от качества самих пеллет, и от показателей котла, в котором они будут сжигаться.

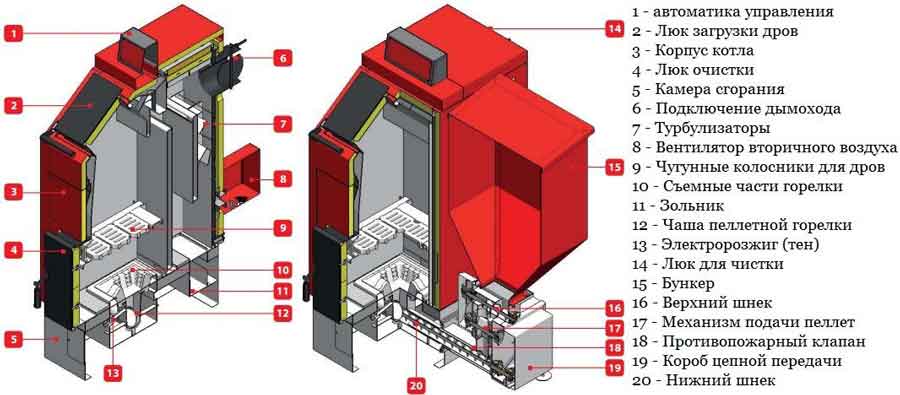

Сам пеллетный котел состоит из трех основных узлов:

• Топочная – оборудована специальной горелкой (ретортная или факельная) и двумя дверцами (контрольная, очистная).
• Конвективная зона – в ней расположен теплообменник: он может быть вертикальным, горизонтальным или комбинированным, трубчатого или пластинчатого типа. В конвективной зоне происходит нагревание теплоносителя в теплообменнике газами, выделяемыми в процессе горения пеллет. Большинство агрегатов рассчитаны только на отопление и имеют один контур, но в некоторых моделях — два контура: отопительный и водонагревательный.
• Зольник – в него поступают отходы горения (незначительные при нормальном дожиге), которые периодически удаляются через очистную дверцу.

Однако перечисленные узлы — это хоть и основная, но только часть, для работы которой необходима приставка АПТ (автоматическая подача топлива). Эта приставка включает следующие компоненты:

• Бункер – емкость для пеллет определенного объема, из которой гранулы поступают в топочную, может быть встроенным или наружным.
• Шнек – порционно подает гранулы на горелку по мере необходимости, приводится в действие редуктором.
• Вентилятор – необходим для поддержания процесса горения, так как устройство котла не предусматривает наличия естественной тяги.

Так как пеллетный котел — это автоматизированная система, его устройство также включает блок управления с дисплеем, на который выводится информация о текущем состоянии, и через него же задаются основные рабочие параметры. Контроллер регулирует розжиг горелки, подачу гранул и воздуха, остановку, по мере достижения нужной температуры, поддерживая выбранный владельцем режим отопления.

В зависимости от вместимости бункера и выбранного режима одной засыпки может хватить как на несколько дней, так и на неделю и даже больше.

Чтобы сделать отопительный процесс полностью автоматическим, котел можно соединять непосредственно с хранилищем – пневмотруба будет подавать гранулы в бункер по мере его опустошения.

Преимущества и недостатки пеллетного котла

Одно из главных преимуществ пеллетных котлов – экономичность, по этому показателю они уступают только газовому магистральному отоплению. Это связано и с высоким КПД оборудования, и с высокой теплотворностью пеллет, и с их доступной стоимостью. Второй аспект, привлекающий потребителя – автоматизация процесса. В отличие от остальных твердотопливных котлов, пеллетный не нуждается в постоянном контроле и регулярной ручной подаче топлива. У агрегатов, работающих на дизельном топливе, он выигрывает и в плане экологичности – никаких запахов и черного дыма.

Главным же недостатком этих агрегатов является солидная цена – это самые дорогие твердотопливники, стоимость автоматизированной станции европейского производства измеряется сотнями тысяч, отечественные немного дешевле. Далеко не каждому частнику по карману такие вливания в отопительную систему своего дома. Однако учитывая долговечность оборудования, которая сегодня приближена к двум десятилетиям, это разумное вложение в долгосрочной перспективе.

Кроме высокой стоимости, к минусам относят энергозависимость – автоматика нуждается в электричестве, и если отключение на несколько часов (в среднем до 10) допустимо и не собьет настройки, то более длительное остановит работу котла. В связи с этим станция должна быть оборудована независимым источником энергии, что еще увеличит стоимость системы.

На что обратить внимание при выборе агрегата

Несмотря на относительную «молодость» этого типа твердотопливников, на рынке большой выбор котлов зарубежного и отечественного производства. Чтобы подобрать оптимальный для своих условий агрегат, стоит обратить внимание на несколько важнейших параметров.

Мощность – у каждого производителя достаточно широкий модельный ряд, включающий как бытовые, так и промышленные агрегаты. Как и у любого отопительного оборудования, мощность измеряется в киловаттах (кВт), мощность бытовых моделей начинается от 15 кВт. Так как считается, что для обогрева помещения со средними теплопотерями необходимо около 1 кВт на каждый м², получается, такой котел способен обогреть дом в 150 м². Однако стоит учитывать, что котел нужен с небольшим запасом.

КПД – чем больше этот показатель, тем экономичнее отопительный процесс. У пеллетников КПД варьируется в пределах 85-95% и зависит как от качества гранул, так и от особенностей конструкции.

Пятиходовый теплообменник обеспечивает высокий КПД котла – он позволяет получить максимальный теплосъем при прохождении газов через конвективную зону к дымоходу.

Кроме того, специалист советует обратить внимание на материал, из которого сделан котел, и на тип теплообменника.

Котлы, изготовленные из толстого металла (6 мм и 8 мм, в зависимости от мощности) – долговечнее. Толщина металла влияет на срок эксплуатации котла, это тоже важно – сколько лет проработает агрегат. Пластинчатый теплообменник имеет преимущества перед трубчатым – он удобнее в плане чистки.

Пеллетные котлы – современное, экологически безопасное и экономически выгодное отопительное оборудование. На данный момент они менее востребованы, чем обычные твердотопливные агрегаты, но в будущем вполне могут завоевать рынок ввиду достойных показателей.

На нашем портале, в разделе форума о котельном оборудовании целая ветка отведена пеллетным котлам. Не менее полезна и интересна статья о том, как подготовиться к отопительному сезону.  Еще один вариант автономного отопления — тепловые насосы.  В видео участник портала делится опытом по установке пеллетной горелки своими руками.

lenta.co

Что такое пеллетный котел

(Никто еще не голосовал) Loading…

Твердое топливо до сих пор используется для отопления помещений. Оно лишь немного трансформировалось и приобрело современный вид. Пеллетные котлы – это устройства, которые осуществляют обогрев при помощи пеллет.

Пеллетами называют небольшие гранулы из древесины. Для того, чтобы узнать об этом подробнее, вам необходимо обратиться к определенным сайтам. Информации о таких котлах и их топливе существует немало.

Пеллеты и их виды

Пеллеты являют собой отходы, которые возникают при деревообработке – опилки, стружка и т. д. Под большим давлением весь этот отработанный материал поддается прессованию. В результате мы получаем маленькие гранулы, которые имеют натуральное происхождение и не загрязнены разными химическими средствами.

Гранулы разделяют на два вида:

• промышленные. Они изготавливаются из хвойных пород деревьев, а поэтому они менее качественные;
• бытовые. Этот вид отличается своей минимальной зольностью и повышенными тепловыми качествами.

Преимущества пеллетных котлов

1. Подача отопительного ресурса производится по специальной спирали.

2. Достаточно высокая эффективность и коэффициент полезного действия.

3. Оснащенность автоматикой, которая самостоятельно производит разжигание и подачу топливного материала.

4. Высокий уровень безопасности.

5. Пеллетные котлы очень малогабаритные и отлично вписываются практически в любой интерьер.

6. Обладают разными видами мощности, а поэтому подходят для разного климата.

7. Для них свойственна экономичность, сравнительно с другими типами обогрева помещений.

Недостатки пеллетных котлов

Наряду с явными преимуществами такие котлы имеют ряд отрицательных качеств.

1. Во время проведения ремонтных работ возможен непредвиденный расход топливного материала.

2. Требуют систематического прочищения зольника. В случае его сильного загрязнения из дымохода могут вылетать искры. Это достаточно опасно, а поэтому зольник требует особого ухода и обслуживания.

3. Специальный кран требует правильной установки и регулирования в процессе отопления. Связано это с тем, что температура может существенно изменяться.

4. Необходимо правильно подбирать котел в зависимости от его мощности.

5. При загрязнении дымохода или вследствие поломки вентилятора из котла может капать маслянистая, неприятно пахнущая жидкость.

Установив пеллетный котел, проводите его эксплуатацию в соответственном порядке. Периодически прочищайте дымоход, следите за работой вентилятора и систематично проводите очистку зольника. И тогда в вашем доме будет всегда тепло и уютно.

И в завершении немного тематического видео:

Источник №1: http://teplovik.net/catalog/214/tverdotoplivnye-pelletnye-kotly

Твитнуть

glavspec.ru

Преимущества и минусы пеллетного котла для отопления пеллетами

Относительно недавно появившиеся на отечественном отопительном рынке пеллетные котлы постепенно становятся все более популярными.

В отличие от других котлов, работающих на твердом топливе, они экономичны, максимально автоматизированы и экологичны.

Благодаря продуманной конструкции такой котел прослужит более 20 лет.

Данное отопительное оборудование заинтересует в первую очередь владельцев домов и коттеджей, а также производственных помещений испытывающих сложности с подводом магистрального энергоснабжения.

Использование пеллетного топлива может оказаться экономически выгодным и для предпринимателей, ищущих недорогие варианты организации отопления своих объектов.

Пеллетами называется сравнительно новый для нашего рынка вид топлива: стандартные прессованные гранулы, которые производят из отходов деревоперерабатывающей или маслобазовой сфер (лузга подсолнечника) без использования клеевых связующих.

Это обеспечивает максимальную экологичность пеллет и высокие теплотворные показатели.

Устройство и принцип работы пеллетных котлов

Пеллетные котлы — это эффективное оборудование, предназначенное для отопления частных домов и зданий различного назначения.

Работа такого оборудования основана на сжигании топливных гранул с их автоматической подачей в горелку и принудительным надувом воздуха.

Пеллетный котел сделан из листовой стали или чугуна, состоит из корпуса, горелки, топки, теплообменника, подающего устройства и топливного бункера.

Загруженные в бункер пеллеты, с помощью шнековой передачи, постепенно подаются в топочную камеру, где и сгорают.

Благодаря стандартной форме гранул удалось организовать полностью автоматический процесс подачи топлива.

Плюсы отопления на пеллетах

+ низкая себестоимость тепла

+ высокая тепловая производительность за счет высокой теплотворности прессованного топлива и полного его сгорания (нет необходимости покупать оборудование с большим запасом мощности)

+ высокие эксплуатационные характеристики (стоимость пеллет, КПД, надежность) сравнимость по эффективности с газовым котлом среднего класса профессиональной серии

+ высокая степень автоматизации

+ простое обслуживание (в большинстве случаев сводится к периодическому удалению золы)

+ отсутствие проблем с снабжением пеллет (растующий рынок поставщиков в Краснодарском крае и за его пределами)
+ возможность покупать топливо поэтапно и в любое время года

+ безопасность, не требует согласования в контролирующих органах

+ отсутствие требований к помещению установки котла

+ низкая зольность пеллет из дерева

+ низкая пожароопасность пеллет

+ доставка и хранение пеллет значительно проще, чем любого другого вида топлива, и они сразу готовы к применению

+ пеллеты – компактное топливо, пригодное для длительного хранения.

Минусы

– Стоимость оборудования (что нивелируется простой эксплуатацией и его надежностью)

– Необходимость организации доставки и хранения пеллет (на частный дом 150 м2 достаточно один раз закупить и разместить пеллеты на 4 м2 и их хватит на весь отопительный сезон)

Мы накопили большой опыт работы с пеллетными котлами и остановили свой выбор на продукции Roteks.

Плюсы пеллетных котлов отопления Roteks:

+ разработаны и изготовлены в России для российских условий

+ гарантия 5 лет и срок службы более 20 лет

+ нетребователен к качеству пеллет (нет проблем даже с сырьем из лузги подсолнечника)

+ надежная и ремонтопригодная автоматика

+ легкая очистка котла

+ низкое энергопотребление

+ специализированный котел для пеллет

+ благодаря трехходовому теплообменнику увеличенной площади, высокий коэффициент полезного действия до 92 %

+ автоматизированная подача пеллет и бункер для хранения

+ понятное управление с визуализацией на жк дисплее на русском языке

+ защита от перегрева котла

+ инновационная защита от заклинивания шнека и токовая защита электродвигателя

+ применение бесшовных труб

+ толщина стенок теплообменника 4-6 мм, выполнены из специальной российской стали

+ испытание герметичности при избыточном давлении до 6 атмосфер

+ высокая пожаробезопасность из-за отсутствия обратного пламени обеспечивается двумя шнеками и пересыпным противопожарный клапаном

Получите бесплатную смету для Вашего объекта

Принцип работы и схема подключения пеллетного котла

Потому что, если вам доступен магистральный газ по разумной цене или есть возможность отапливать дом электричеством по цене 0,85 рубля за киловатт, то отопление пеллетами по цене 2 рубля за киловатт выглядит, мягко говоря, непонятным.

А вот если у вас нет ни того, ни другого, то подключение пеллетного котла к вашей системе отопления – всего лишь вопрос времени. Потому что в отсутствие дешевого газа и дешевого электричества только автоматизированная и бесперебойная работа пеллетного котла способна обеспечить дом нормальным теплом в батареях и горячей водой в кране.

Рассмотрим кратко устройство пеллетного котла, его принцип работы и схему подключения.

Принцип работы пеллетного котла

Основной принцип работы пеллетного котла – это дозированная подача топлива в камеру сгорания в том объеме, которое нужно для получения заданного количества тепловой энергии именно в данный момент.

В отличие от твердотопливного котла на дровах, где вся закладка топлива уже лежит в топливнике и либо горит вся, либо обгорает с одной стороны, в камеру сгорания пеллетного котла топливо подается порциями.

Делается это через механизм пеллетной горелки, которая бывает трех видов:

• дутьевая или факельная,
• ретортная или объемного горения,
• поточная или конвейерная.

Факельные горелки могут быть с принудительной подачей пеллет шнеком и гравитационные, в которых пеллеты «сваливаются» под своим весом в рабочую зону горелки на освобождающееся место от уже сгоревших пеллет.

Ярким представителем гравитационных горелок заводского изготовления является горелка Пеллетрон.

Каждый из указанных выше видов горелок нуждается в отдельном описании, потому каждому из них отведена отдельная статья – смотрите их на сайте в разделе «Горелки к котлам».

Что касается котлов, оснащенных горелками с принудительной подачей пеллет, то в них топливо подается шнеком или пневмоподачей из бункера в горелку точно отмеренными контроллером порциями. Величина порций зависит от той температуры, которую требуется поддерживать на данный момент в доме и от температуры уличного воздуха.

Вентилятор горелки принудительно подает воздух в зону горения. Количество воздуха также рассчитывается контроллером.



Тепло от сгоревших пеллет снимается трубчатым, пластинчатым или жаротрубным теплообменником котла, в зависимости от конструкции его топки. Лучшие пеллетные котлы используют вертикальные трубчатые теплообменники и горизонтальные многоходовые теплообменники.

Вообще, понятие «лучший пеллетный котел» зависит от многих факторов и в разных условиях лучшим котлом будет тот или иной теплогенератор.

Для примера, в условиях отсутствия электричества, лучшим котлом будет энергонезависимый пеллетный котел Пеллетрон. В этих условиях будет работать только самая простая схема пеллетного котла.

А в условиях жесткой экономии топлива, лучшим пеллетным котлом будет дорогой котел с хорошей автоматикой, позволяющей делать тонкую настройку сжигания пеллет.

После того, как дымовые газы отдали свое тепло теплообменнику, они выводятся в дымоход. Дымоход для котла на пеллетах – это тема отдельного разговора, смотрите также ее на нашем сайте.

Схема подключения пеллетного котла

Схема подключения пеллетного котла в систему отопления дома идентична схеме подключения любого теплогенератора, будь то газовый котел или котел на дизельном топливе.

Нижний патрубок котла врезается в обратку, верхний патрубок врезается в подачу. Горение пеллет в горелке котла строго контролируется при помощи двух факторов:

• подача топлива шнеком,
• подача воздуха вентилятором.

А потому перегрев котла в штатной ситуации невозможен. Значит, обвязывать металлом подачу котла нет необходимости. Схема пеллетного котла с полипропиленовыми или металлопластиковыми трубами прекрасно работает у многих хозяев долгие годы.

А для внештатных ситуаций, вызванных авариями в линиях электропередач или отказом контроллера котла, стоит предусмотреть схему аварийного отключения подачи топлива и воздуха в камеру сгорания котла. То количество пеллет, которое на момент аварии будет находиться в топке котла, уже неспособно вызвать перегрев теплоносителя в системе отопления.

Естественно, на подаче котла должна стоять группа безопасности с манометром и аварийным клапаном.

При такой простоте обвязки, монтаж пеллетных котлов может производить не специализированная организация, а любая строительная организация с лицензией.

Только не доверяйте монтаж пеллетных котлов первым встречным «шабашникам». Это тепловой прибор, предназначенный для сжигания древесного топлива, он является источником повышенной пожарной опасности. И потому установить котел пеллетный они, может быть, и смогут. А вот настроить его и обеспечить пожарную безопасность – уже вряд ли.

Установка пеллетных котлов – некоторые особенности

Большинство пеллетных котлов изготавливается с применением котловой стали, доля чугунных котлов на пеллетах на рынке невелика. Это связано с тем, что высокая температура сгорания пеллет локализована либо в факеле дутьевой горелки, либо в чашке ретортной горелки. А потому нет необходимости делать весь котле из чугуна, как в случае с угольными или дровяными котлами.

Значит, для установки пеллетного котла не нужен отдельный фундамент или усиленные перекрытия. Обычный котел мощностью в 20-40 киловатт весит от 150 до 300 килограммов, что позволяет устанавливать его на перекрытие самой обычной котельной, без всякого усиления.

В случае, если к котлу вы монтируете бункер большого объема на 0,5 – 1,5 тонны пеллет, то под него придется таки сделать усиленное основание.

Далее, поскольку золы от сгорания пеллет образуется весьма и весьма немного, нет необходимости часто чистить котел и выгребать золу. Достаточно купить пеллетный котел с объемным зольником и чистить котел 1 раз в неделю. Некоторые товарищи подходят к своему котлу 1 раз в месяц, но это уже, я считаю, перебор. За котлом надо следить и обслуживать его.

Пеллетные котлы российского производства

Содержание:

Что такое пеллеты?

Пеллетные котлы — спрос рождает предложение

Разновидности пеллетных котлов

Как работает котел на твердотопливных гранулах

Модели котлов на пеллетах отечественного производства

Выбираем пеллетный котел

Установка пеллетного котла

В условиях подорожания основных видов топлива, таких как природный газ и электроэнергия, а также необходимостью отапливать дома, расположенные в удалении от газовых и электрических магистралей, идеальным решение стали пеллетные котлы.

Что такое пеллеты?

Пеллеты — это твердотопливные гранулы, в состав которых входят прессованные природные материалы. Обычно для отопления применяется два вида гранул:

1. Белые пеллеты. Они изготавливаются из очищенного дерева без коры. Такое топливо наиболее часто применяется для отопления жилых помещений. Оно не имеет вредных выбросов, опасных для человека и обладает высокой теплотой сгорания.
2. Черные пеллеты. Изготавливаются из отходов древесины и коры. Обычно их используют для отопления промышленных зданий. Такие пеллеты вырабатывают меньше теплоты в процессе сгорания и при этом более вредны для окружающих.

Кроме этих видов топливных гранул существует еще несколько разновидностей, но их используют достаточно редко и их эффективность не высока.
Вообще впервые о таком виде топлива заговорили в начале ХХ века. Его стали получать путем склеивания и прессования отходов деревообрабатывающей промышленности в однородную массу, под воздействием высоких температур. Такой эксперимент оказался удачным. Было получено экологически чистое топливо без вредных примесей.
пеллеты

Пеллетные котлы — спрос рождает предложение

Те кто отапливал помещения твердотопливными котлами, помнит, что это связано с некоторыми трудностями. Сначала необходимо было создать некоторый запас топлива рядом с котлом, далее каждые 3-4 часа убрать из топки золу. При этом для устойчивого горения топливо необходимо было добавлять в топку.

С появление котлов на пеллетах ситуация кардинально изменилась. Теперь топливо подается в топку котла автоматически. Высокая теплота сгорания топливных гранул позволяет засыпать их в топливный бункер раз в несколько дней. Кроме того после сжигания пеллет практически не остается золы, а значить чистить поверхность нагрева достаточно примерно раз в неделю. Это значительно облегчает эксплуатацию оборудования и повышает его эффективность.

Спрос на такие котлы растет с каждым днем, ведь они имеют ряд преимуществ:

1. Автоматическая подача топлива в топку и возможность регулирования его расхода.
2. Высокая калорийность топлива позволяет при меньших расходах получить большее количество тепла, а значит и коэффициент полезно действия оборудования существенно вырос.
3. Простота эксплуатации. Достаточно заполнить бункер топливными гранулами и определить режим их подачи. Все остальное будет сделано в автоматическом режиме.
4. Стоимость пеллет значительно ниже стоимости другого вида топлива, например, угля или дров.
5. Цена на котельное оборудование, использующее в качестве топлива прессованную древесину, значительно ниже чем оборудования использующего природный газ или электроэнергию.

Разновидности пеллетных котлов

Пеллетные котлы бывают трех видов:

• использующие в качестве топлива только пеллеты;
• имеющие возможность проработать некоторый промежуток на другом виде твердого топлива. Это могут быть дрова или твердотопливные брикеты. При применении их для получения тепла, топливо закладывается прямо в топку на расположенные там колосники. Они поставляются производителями отдельно, по индивидуальному заказу.
• комбинированные котлы. Могут работать как на пеллетах, так и на любом другом виде топлива.

Все котлы, вне зависимости от типа, оснащены автоматикой, которая делает возможной работу котла без вмешательства человека. Также некоторые модели обладают функцией самоочистки.

Как работает котел на твердотопливных гранулах

Независимо от страны-производителя пеллетного котла, принцип работы их одинаков. Пеллеты подаются в топку, где происходит их сгорание. Продукты сгорания нагревают теплоноситель, который движется по встроенному в котел теплообменнику. Топливо в топку подается в автоматическом режиме из бункера, при помощи шнека. Шнек приводится в движение электродвигателем.
принцип работы котла на пеллетах

В топку котла вмонтирован специальный датчик, который настроен на уровень пеллет в топке. Как только он опускается ниже допустимой отметки поступает команда на подачу топлива. Для того чтобы горение было постоянным и топливо полностью отдавало свое тепло, в котлах предусмотрена вентиляция. Обычно это шибера внизу топки котла. Открывая или закрывая их производится регулирование подачи воздуха для устойчивого горения. Некоторые модели котлов оснащены вентиляторами, создающими принудительную циркуляцию воздуха.

Модели котлов на пеллетах отечественного производства

Перед приобретением пеллетного котла у покупателя закономерно возникает вопрос о том какое оборудование лучше, отдать предпочтение импортному котлоагрегату или отечественному.

Основные производители котлов:
Оптимальное соотношение цены и качества предлагает «НКЦ Бийскэнергопроект». Их котлы «Апельсин» завоевали популярность у потребителей из-за простоты конструкции и эксплуатации. Это современные котлы используют в качестве топлива пеллеты. Процесс горения в этой модели котла полностью автоматизирован. Все показатели работы котлоагрегата выведены на дисплей. Есть возможность увидеть любой из параметров в данным момент времени. Также на дисплее можно задать необходимую температуру, которая будет поддерживаться с точностью до нескольких градусов. Котел обладает достаточно высоким КПД — около 92-93%.

Модель котла Zota «pellet» считается одним из лучших котлов на пеллетах российского производства. Выпускается он в Красноярске на заводе отопительной техники и автоматики. Котлы Zota «pellet» имеют широкий диапазон мощностей, до 100 кВт. Они хорошо подойдут, как источники тепла, для закрытых систем отопления. Котлы оснащены системой автоматического регулирования подачи воздуха в топку, что делает их работу достаточно экономичной. Котлы Zota «pellet», среди аналогичных моделей, обладают лучшими технико-экономическими показателями, например, коэффициент полезного действия стремиться к 97%. Также среди преимуществ можно отметить возможность дистанционного управления работой котла, наличие датчиков для регулирования температуры и возможность использования второго вида топлива.

Компания «Теплодар» уже несколько лет выпускает котлы, в которых топливом служат пеллеты. Среди оборудования других производителей эти котлы выделяет современная система контроля горения. Автоматика отслеживает интенсивность горения и при погасании пламени срабатывает система автоподжига. Котлы могут работать как на отопление, так и на горячую воду, в период его отсутствия. В качестве топлива для таких котлов можно использовать любое твердое топливо. Также на него, в случае надобности, можно установить газовую горелку. Процесс подачи топлива в топку и регулирование температуры теплоносителя происходит автоматически.

Котлы «Старт» — это оборудование изготовленное в России с установленными польскими горелками. Горелки объемного горения позволяют добиться полного сгорания топлива, а значит получить высокий КПД. На этом котельном оборудовании впервые была применена горизонтальная подача топлива в топку. Это позволило снизить требования к величине фракций пеллет. Кроме топливных гранул, в качестве топлива можно применять и другое твердое топливо: каменный уголь или дрова. Чтобы поменять вид топлива, достаточно установить колосниковую решетку на несколько сантиметров выше горелки. Такая решетка идет в комплекте с горелкой.

Выбираем пеллетный котел

Существует два вида котлов на пеллетах:

• специализированные;
• комбинированные.

Специализированные котлы работают исключительно на пеллетах. Они имеют высокую производительность и коэффициент полезного действия. Все системы в таких котлах автоматизированы и работа их достаточно экономична. Недостатком такого котла можно считать его стоимость, а также необходимость иметь постоянный запас пеллетного топлива. В случае его отсутствия котел не будет работать, а значит температура в помещении понизится и может произойти «размерзание» системы.

Комбинированные котлы в качестве источника энергии используют любое твердое топливо. На такие котлы дополнительно устанавливаются горелки для сжигания топливных гранул. Стоимость такого котла существенно ниже, чем специализированного. Если купить комплект для работы на пеллетах и самостоятельно установить его на котел, то экономия будет весьма существенная. Главным недостатком комбинированного котла является то, что он работает с достаточно низким КПД, примерно 80-85%. Это влечет за собой дополнительные расходы топлива.

При покупке стоит обратить внимание на горелки. На твердотопливных котлах они бывают трех видов:

• чашечная горелка;
• факельная горелка;
• объемная горелка.

Наиболее полное сгорание происходит в котлах с объемной горелкой. Дело в том, что она располагается в центре котла и ее факел направлен вверх, что гарантирует устойчивое горение.

Установка пеллетного котла

Весь процесс установки котлоагрегата на пеллетах условно можно разделить на три этапа:

1. Оборудование дымохода для удаления уходящих газов;
2. Подключение котла к дымоходу;
3. Присоединение трубопроводов отопления.

Для устойчивого горения и безопасной эксплуатации котла главное правильно оборудовать дымоход. Для это нужно правильно рассчитать аэродинамическое сопротивление дымохода, а также подобрать диаметр. Место входа дымовых газов в дымоход должно быть надежно заизолировано. Сам дымоход, для предотвращения образования «точки росы» и конденсации дымовых газов, должен быстро прогреваться. На газоходе следует предусмотреть установку конденсатоотводчиков.

Пеллетный котел желательно устанавливать в отдельном, хорошо вентилируемом помещении. Устанавливать его нужно не сгораемую поверхность, например, бетон или керамическую плитку. В помещении температура воздуха должна быть около 12 градусов, а влажность воздуха составлять 40-45%. Котел не следует устанавливать вплотную к стенам, расстояние должно быть не менее 10 сантиметров. Трубопроводы, для обвязки и транспортировки теплоносителя, лучше выбирать из стали, так как трубы изготовленные из полипропилена или пластика под влиянием высоких температур деформируются. Со временем это приведет к разрушению труб и полному отключению отопления в помещении.

Установка котла достаточно сложный процесс, который лучше доверить специалистам. Смонтировать котел, это лишь половина дела. После того как оборудование установлено, необходимо провести осмотр, испытания и пусконаладочные работы. Для начала проверяется оборудование и дымоход на герметичность. Это делается для того, чтобы исключить попадание дымовых газов в помещения. Далее проводится пуск котла, устанавливаются и тестируются различные режимы работы. Если котел может работать на нескольких видах топлива, то пусконаладочные работы проводятся на каждом его виде отдельно.

Несколько советов по установке и эксплуатации котла на пеллетах:

• для увеличения срока службы оборудования и предотвращения образования конденсата на его поверхности необходимо предусмотреть на трубопроводе обратной воды датчик температуры.
• в помещении, где установлен котел, должна быть обеспечена хорошая вентиляции. Для этого можно просверлить отверстия в наружной стене или установить решетку.
• электроэнергия должна подаваться на котел постоянно. Обезопасить котел от перепадов напряжения можно установив стабилизатор.

Котлы на пеллетах становятся популярней газовых и электрических котлов. Они практически не уступают им в характеристиках работы, а по экономическим показателям даже лидируют. Возможно, скоро такие котлы станут главным источником теплоснабжения для людей ценящих комфорт и удобство жизни.

энергоэффективное отопительное оборудование: поставка, монтаж, сервис

Приглашаем в демонстрационный зал салона отопительного оборудования «АТМОС», где представлены пиролизные котлы длительного горения ATMOS, пеллетные автоматические котлы ATMOS, накопительные косвенные и комбинированные бойлеры DRAZICE, солнечные панели, вакуумные коллекторы и тепловые насосы REGULUS, теплоаккумуляторы DRAZICE, напольные газовые котлы ATTACK, насосные группы быстрого монтажа REGULUS и многое другое, необходимое для качественного монтажа и установки твердотопливных и газовых котлов.

Доступные цены, рассрочки, акции, скидки — множество выгодных предложений от импортера чешского отопительного оборудования.

---

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТОР

---

Акции

Условия акции: купить пиролизный котел ATMOS в 2021 году ! Подарок — 5 м 3 дров! В период с 20 марта по 31 декабря 2021 года при покупке пиролизного котла ATMOS мощностью от 20 кВт до 35 кВт мы дарим 5 м 3 дров. …

подробнее

С 01.04.2021 года ожидается существенное подорожание цен на отопительное оборудование ATMOS , DRAZICE , MORA-TOP . Предлагаем купить пиролизный или пеллетный котел ATMOS , бойлер косвенного или комбинированного нагрева DRAZICE , купить электрический котел MORA-TOP по супер–ценам 2020 года! Успейте …

подробнее

Успейте укомплектовать объекты и приобрести оборудование по ценам 2020 года! До 01.03.2021 года мы замораживаем цены на весь товар нашего сайта! Предлагаем купить твердотопливный котел, бойлер косвенного нагрева или комбинированный водонагреватель, а также купить электрический котел или газовый …

подробнее

Новое на сайте

При выборе электрического котла помимо мощности необходимо обратить внимание на следующие вопросы: 1. Из какого материала изготовлены ТЭНы? 2. Есть ли ротация ТЭНов и почему эта функция необходима? 3. Какой насос установлен в электрическом котле? 4. Можно ли заливать «Теплый дом» в электрокотел? 5.

подробнее

Ниже приведены наиболее частые вопросы владельцев водонагревателей по эксплуатации и обслуживанию бойлеров DRAZICE. 1. Для чего необходимо устанавливать предохранительный клапан? 2. Как установить обратный клапанан в комбинированных бойлерах? 3. Почему горячая вода может иметь запах? 4. Как слить

подробнее

С 2021 года бойлер комбинированного нагрева DRAZICE OKC 200/1м² объемом 200 литров выпускается в новом современном дизайне с усовершенствованными пластиковыми крышками и держателями для удобной эксплуатации бойлера. Купить комбинированный бойлер DRAZICE OKC 200/1м² в новом дизайне!

подробнее

ИСПОЛЬЗОВАНИЕ СОЛНЕЧНОЙ ЭНЕРГИИ Солнечная энергия представляет собой большую часть энергии, которая находится и используется на Земле. Количество солнечной энергии, ежегодно поступающей на Землю, варьируется в Европе от 900 кВт/ч/м2 на севере до примерно 1500 кВт/ч/м2 на юге. Солнечные тепловые

подробнее

ООО «Торговый дом «Атмос» ООО «Торговый дом «Атмос» — официальный дилер в Беларуси торговых марок — ATMOS , DRAZICE , ATTACK , REGULUS, HANSA . г. Минск, ул.Каменногорская, 47, офис 4 +375 29 374-13-45 +375 29 604-04-11 тел.+375 17 323-69-47 Демонстрационный зал широкого ассортимента

подробнее

Решение купить пеллетный котел ATMOS основывается на главных аргументах — полная автоматизация процесса отопления, надежность, автономность, комфорт, эффективность и экономичность. Пеллетные автоматические котлы ATMOS — это: широкий диапазон мощности — от 15 кВт до 80 кВт. цельносварной

подробнее

Эквитермальное управление ATMOS ACD 03 и 04 — это новый элемент управления с сенсорным цветным дисплеем, позволяющий легко управлять котлом и системой отопления интуитивно понятным способом в соответствии с последними тенденциями. Блок управления ACD 03 предназначен для дополнительной установки в

подробнее

Водонагреватели DRAZICE — современные высокотехнологичные бойлеры для комфортного приготовления горячей воды. Предлагаем пройти тест и узнать ответы на многие острые вопросы. Победителю конкурса — фирменный подарок от фирмы

подробнее

Мы рады сообщить, что чешская торговая марка DRAZICE получила две медали в конкурсе «Чешский продукт года 2020»! Призовые места занял водонагреватель малой объема TO 10.1 . Водонагреватель предназначен для быстрого нагрева воды с помощью погружного ТЭНа мощностью 1,5 кВт. Этот успех,

подробнее

Уличная печь на древесных гранулах Maxim

Maxim M255 PE — Технические характеристики

---

ПОСМОТРЕТЬ НОВЕЙШИЕ ВИДЕО MAXIM

Дверь — 15,5 «Ш x 13,5 дюймов В

06 Вес

06 Вес

06 Порты подачи / возврата — 1 комплект подающих и обратных портов 1-1 / 4 дюйма, 1 комплект подающих и обратных портов 3/4 дюйма

Объем воды — 90 галлонов.

Вместимость бункера — 11 бушелей (600 фунтов)

Размеры и размеры фундамента — Рисунок

В комплекте с наружной печью — Комплект для проверки воды, стержень для очистки, комплект щеток для дымовых газов, комплект стержней заземления, зола Черпак, колпак от дождя и две 4-футовые секции дымохода

ПРИМЕЧАНИЕ: Maxim M255 PE предназначен для нежилого использования только при использовании древесных гранул в качестве источника топлива.

---

Особенности и преимущества

Свобода делать больше — Уход за печью на древесных гранулах в помещении может быть трудоемким и требовать постоянной загрузки и обслуживания. С открытой печью на древесных гранулах Maxim у вас будет больше времени на то, что вы хотите, благодаря большому встроенному бункеру и увеличенному времени горения.

Побывайте в своей зоне комфорта — В отличие от домашних дровяных печей, которые могут обогреть только одну комнату, Maxim обеспечивает полный комфорт.Он использует вашу существующую систему отопления для подачи тепла, поэтому вы можете установить термостат в любом месте в разных комнатах. Вы даже можете обогреть другие здания, например, гараж.

Простота в эксплуатации — контроллер горения FireStar избавляет от работы наугад ( ПОСМОТРЕТЬ ВИДЕО ).

Простота обслуживания — конструкция топки и система теплообменника упрощают обслуживание и очистку.

Простота установки — установить уличную печь Maxim проще, чем вы думаете.Многие клиенты предпочитают устанавливать свою собственную печь, потому что установка может быть легко завершена с помощью руководства по установке ( СМОТРЕТЬ ВИДЕО ).

• Сэкономьте до 75% на текущих расходах на отопление
• ЭЛЕКТРИЧЕСКОЕ ЗАЖИГАНИЕ экономит топливо — когда нет запроса на тепло, контроллер прекращает подачу топлива и огонь гаснет. Когда требуется тепло, контроллер при необходимости автоматически разжигает огонь
• Встроенный бункер легко загружается и вмещает до 12 мешков древесных гранул
• Нагрев в течение недели при одной загрузке топлива или дольше с дополнительным бункером
• Обогревает несколько зданий, бассейнов, гидромассажных ванн и воду с помощью возобновляемых древесных гранул
• Устраняет беспорядок изнутри , который создается внутри помещения
• Можно безопасно устанавливать на открытом воздухе рядом с отапливаемым зданием

ПРИМЕЧАНИЕ. Технические характеристики могут быть изменены без предварительного уведомления.

---

Подходит ли эта модель для моего приложения? Воспользуйтесь калькулятором экономии и размера, чтобы узнать:

Другие ресурсы:

Maxim M255 PE Cutaway Image

БРОШЮРА

РУКОВОДСТВО ВЛАДЕЛЬЦА

Дровяной котел на древесных гранулах 9000 и котел на древесном топливе

FRENCH by Sofia Comas

В настоящее время древесные гранулы становятся все более популярными или востребованными в качестве биотоплива для частных домов и промышленных предприятий.Используется в котле на пеллетах для нагрева котла. Древесные гранулы производят меньше выбросов, чем колотая древесина. Даже эти древесные гранулы проще и удобнее, чем обычные рубленые дрова. Древесные пеллеты и другие виды биотоплива считаются возобновляемыми источниками энергии, и их можно будет регенерировать в обозримом будущем.

Когда мы сжигаем древесные гранулы, выделяется углекислый газ, который смешивается с дымовыми газами в атмосферу или воздух. После этого растущий лес использует этот углекислый газ для образования своей новой биомассы, и, таким образом, кругооборот углекислого газа замыкается.Вот почему углекислый газ не увеличивается в атмосфере из-за сжигания древесных гранул. Таким образом, при использовании котлов на древесных гранулах , не образуется излишка вредного углекислого газа, который загрязняет воздух.

Древесные пеллеты, используемые в котле, обеспечивают все эти преимущества. Например,

• Снижение количества пыли, которая может загрязнять атмосферу
• Повышенная долговечность гранул на длительный срок
• Повышенная эффективность гранулирования
• Выгодное снижение затрат на энергию
• Другой способ улучшения физического качества гранул

Преимущества и недостатки

• Основным положительным моментом является то, что древесина является возобновляемым топливом.
• Использование дровяного котла приводит к образованию вредных для окружающей среды веществ с низким уровнем выбросов.
• Пеллетная печь — лучший вариант системы электрического отопления
• Рубленая древесина требует больше затрат по сравнению с древесными пеллетами
• Дровяной котел имеет более низкие эксплуатационные расходы, чем электричество и топливо
• Недостатком является то, что котел на древесных гранулах требует места для его сырье
• Требование некоторого ухода для обслуживания этих топливных материалов является недостатком этой системы.

Что такое котел с газификацией древесины?

Котел с газификацией древесины идеально подходит для любого применения, где древесина или побочные продукты древесины используются в качестве топлива для котла.Здесь котел может работать на дровах и / или биомассе, и там в качестве резервной системы система нуждается в нефти или газе в том же блоке.

Процесс котла с газификацией древесины заключается в нагнетании нисходящего потока газа во вторую камеру сгорания, эти котлы производят более чистое и наиболее экономичное тепловое тепло, которое дает гораздо больше энергии на единицу сожженной древесины. Этот тип котла идеально подходит для дома или бизнеса, где котел на древесном топливе с газификацией может работать как автономная система отопления. Этот газификационный котел универсален, эффективен и очень доступен по цене.

Преимущества и недостатки

· Эти типы котлов рассчитаны на длительный срок службы и безупречную работу от многих лет до многих лет.

· Котлы с газификацией — это горелки периодического действия, что означает, что вы загружаете их сразу, сжигаете, даете им сгореть, а затем снова загружаете, если требуется. Выбросы газа пойдут на отопление котла. Здесь газификация означает, что древесина перегревается и превращается в древесный газ.В то время как современная печь тоже может это делать, но в некоторой степени, но часто не достигает высокой температуры топки дровяного газогенератора.

· Недостаток — теплота газификационного котла зависит от сухости и качества древесины.

Для этой системы котла с газификацией требуется большое место или дом для хранения дров для горелки, и иногда эти дрова должны быть сухими для хорошего горения.

Почему стоит выбрать пеллетный котел?

Современные котлы на древесных гранулах — это экономичный, высокоэффективный и удобный выбор для отопления небольшого коммерческого помещения или дома.«Местное отопление» гранулами Северного леса сохраняет богатство, а не отправляет его в другое место — отопление с помощью мазута уносит 87% богатства из региона. Со временем отопление с помощью пеллетного котла уменьшит ваше влияние на изменение климата и поможет сохранить леса как леса.

Пеллетные котлы практически полностью заменяют традиционные масляные системы. Требуются минимальные изменения в системе отопления дома (в зависимости от системы распределения), и ваш масляный котел может оставаться на месте, если позволяет пространство для дымохода.На графике от Немецкого агентства по возобновляемым источникам энергии показана типичная установка:

Каковы основные преимущества современного дровяного отопления?

• Местные экономические выгоды: «Местное отопление» гранулами Северного леса сохраняет богатство, а не отправляет его куда-либо (78% денег, потраченных на нефть, уходит из региона) и создает или поддерживает рабочие места.
• Стоимость топлива: Древесные пеллеты высшего качества в настоящее время стоят примерно на 40% меньше, чем топочный мазут.
• Топливные ресурсы: Лесные ресурсы являются возобновляемыми и доступными на местном уровне и являются более стабильным источником по сравнению с импортируемым топливом, транспортируемым через глобальные транспортные сети.
• Удобство для потребителей: Современные котлы на древесных гранулах автоматически питаются из закрытых складских бункеров и регулярно пополняются грузовиками для перевозки насыпных грузов — погрузка гранул не требуется, а техническое обслуживание минимально.
• Выбросы твердых частиц: Замена дровяного котла или дровяной печи на современный пеллетный котел резко снижает выбросы твердых частиц в домохозяйстве.
• Local Pride: Так же, как потребители в последние годы одобряют местную еду, они также начинают понимать ценность местного тепла. Многие северные общины имеют богатое лесное наследие, и жители гордятся тем, что поддерживают его.
• Углеродный след: Как обсуждается ниже, использование древесного тепла вместо ископаемого топлива приводит к чистому сокращению выбросов углекислого газа с течением времени.

Каковы недостатки отопления на пеллетах и ​​что делается для их устранения?

• При сжигании древесины выделяются загрязнители воздуха , но современные высокоэффективные системы выбрасывают лишь незначительно больше твердых частиц, чем системы отопления на жидком топливе или газе.См. Ниже раздел о качестве воздуха.
• Лесные ресурсы ограничены . По самым скромным оценкам, только 18,5% северо-востока можно было бы устойчиво обогревать дровами, но мы и близко не подошли к этому уровню, и леса в регионе в настоящее время растут больше, чем вырубаются.
• Углеродное воздействие тепла древесины непостоянно . При точном учете углерода необходимо учитывать такие факторы, как время, изменения в землепользовании, методы управления лесным хозяйством и тип топлива, заменяемого биомассой.Биомасса может быть низкоуглеродным топливом, если ее экологически рационально собирать с земли, которая хорошо обрабатывается с течением времени, но это не гарантируется.

Котлы на пеллетах — Tarm Biomass

Автоматический котел на древесных гранулах Fröling PE1 — это компактный котел с лямбда-регулированием для центрального отопления и приготовления горячей воды. Котлы Fröling PE1 — это удобный, безопасный и экологически чистый способ обогрева помещений и горячего водоснабжения древесными гранулами. Владельцы PE1 уверены в необычайно высокой теплопроизводительности, низких затратах на отопление и использовании большого количества местного возобновляемого топлива.Благодаря оригинальному, полностью автоматизированному управлению этот котел удивительно прост в использовании. Автоматические котлы на древесных гранулах PE1 обеспечивают удобство центрального отопления на газе или жидком топливе при значительном снижении затрат на топливо. На котел распространяется 20-летняя ограниченная гарантия. Доступные модели • Котел Fröling PE1 15 / 20- 51 000-68 000 БТЕ / час • Бойлер Fröling PE1 25 / 35- 85 000–120 000 БТЕ / час

Отмеченный наградами автоматический котел на пеллетах Fröling P4 — один из самых передовых в мире котлов на пеллетах с лямбда-регулированием.Котлы Fröling P4 — это удобный, безопасный и экологически чистый способ обогрева помещений и горячего водоснабжения древесными гранулами. Владельцы P4 уверены в необычайно высокой эффективности отопления, низких затратах на отопление и использовании большого количества местного возобновляемого топлива. Благодаря оригинальному, полностью автоматизированному управлению этот котел удивительно прост в использовании. Котел на древесных гранулах P4 обеспечивает удобство центрального отопления на газе или мазуте с меньшими расходами на топливо. На котел распространяется 5-летняя ограниченная гарантия.Доступные модели • Котел Fröling P4 48/60 — 163 780-200 000 БТЕ / час • Котел Fröling P4 80/100 — 273 000-341 000 БТЕ / час

Fröling T4 — компактный автоматический котел на древесной щепе или древесных гранулах. В своем четвертом поколении дизайна T4 представляет собой синтез более чем десятилетних усовершенствований дизайна. Fröling T4 может безопасно и эффективно сжигать как древесную щепу с влажностью до 30%, так и древесные гранулы благодаря хорошо продуманной полностью автоматической системе. Fröling также предлагает широкий ассортимент систем подачи топлива практически для всех типов зданий.Каскадирование до четырех котлов Fröling T4 — отличный способ обеспечить гибкую реакцию на тепловую нагрузку в любое время года. Компания Fröling предлагает роторные системы подачи нескольких размеров и типов. Fröling T4 — надежная, удивительно простая, но высокотехнологичная и удобная в использовании система отопления. Доступная модель • Котел Fröling T4 130/150 — от 443 000 до 512 000 БТЕ / час

Введение в котлы на биомассе — TheGreenAge

Что такое котел на биомассе?

Котлы

, работающие на биомассе, очень похожи на обычные газовые котлы, с которыми вы знакомы, обеспечивая отопление помещений и горячую воду для всего дома, но вместо использования газа (или масла) для производства тепла они сжигают древесные гранулы, полученные из экологически чистых источников. .

Использование древесины вместо ископаемого топлива помогает предотвратить долгосрочное изменение климата, поскольку углекислый газ, выделяющийся при сгорании, фактически абсорбируется во время роста дерева, поэтому они, по сути, являются углеродно-нейтральными.

Ежегодно около 8,5 миллионов тонн древесины отправляется на свалки в Великобритании; эти древесные отходы могут использоваться либо в котлах, работающих на биомассе (в случае преобразования в пеллеты), либо сжигаться в дровяных печах. Это не только обеспечит тепло и горячую воду, но и снизит нагрузку на емкость полигона.

Как работает котел на биомассе?

Котел, работающий на биомассе, работает аналогично обычным котлам, сжигая топливо для производства тепла, которое затем используется для нагрева воды. Котлы, работающие на биомассе, обычно значительно больше своих собратьев, работающих на ископаемом топливе, по ряду причин. Во-первых, поскольку они сжигают древесные гранулы, а не газ, котел должен быть больше, чтобы вместить больший объем топлива.

Кроме того, вы можете установить автоматический загрузочный бункер на свой котел, работающий на биомассе, для чего потребуется дополнительное место.В этом бункере хранится большой объем древесных пеллет, которые затем автоматически загружаются в котел по мере необходимости, а это означает, что заправку котла необходимо производить очень редко.

Также неплохо иметь склад древесных пеллет в вашем доме, чтобы вы могли продолжать производить тепло, если по какой-то причине возникнут проблемы с вашим поставщиком топлива. В идеале это должно быть близко к тому месту, где топливо доставляется в ваш дом, чтобы свести к минимуму расстояние, на которое вы должны его нести.

Большинство котлов, работающих на биомассе, могут работать как на бревнах, так и на древесной щепе, поэтому, если их в изобилии или если вы можете получить их дешево или даже бесплатно, это значительно снизит эксплуатационные расходы вашего котла на биомассе.

Примерно каждые четыре недели котел, работающий на биомассе, необходимо очищать от золы. Его можно положить прямо в компостную кучу, чтобы удобрить почву.

Котлы на биомассе рассчитаны на круглогодичную работу; однако вы можете отключить их летом. Их можно сочетать с солнечным обогревом или электрическим душем, обеспечивая вас горячей водой только для стирки в теплые летние месяцы.

Чем отличается биомасса от традиционного топлива?

Котлы

, работающие на биомассе, очень выгодны с точки зрения эксплуатационных расходов по сравнению с котлами на биомассе. природный газ, мазут и особенно электричество. Все цифры можно увидеть в таблице ниже.

Цифры любезно предоставлены Центром энергии биомассы

Тип топлива	Цена за единицу	кВтч на единицу	Пенс за кВтч
Древесная щепа	£ 100 / тонна	3,500 кВтч / тонна	2,9 л / кВт · ч
Древесные пеллеты	£ 200 / тонна	4800 кВтч / тонна	4.2шт / кВт · ч
Природный газ	4,8 л / кВт · ч	1	4,8 л / кВт · ч
Топочный мазут	60p / литр	10 кВтч / литр	6,0 л / кВт · ч
Электроэнергия	14,5 л / кВт · ч	1	13,4 л / кВт · ч

Котлы автономные

Котел на биомассе может быть слишком большим для вашего дома, но также доступны автономные дровяные печи меньшего размера, которые обычно используются для обогрева одной комнаты путем сжигания бревен или древесных отходов.Эти дровяные печи могут быть оснащены дополнительным бойлером, который использует тепло, выделяемое при сжигании дров, для нагрева воды, которую затем можно использовать либо для обогрева помещения в другом месте дома, либо только для горячего водоснабжения.

И автономные дровяные печи, и котлы, работающие на биомассе, нуждаются в вентиляционном отверстии, разработанном специально для древесных топливных приборов, с достаточным движением воздуха для правильной работы печи. Ваш существующий дымоход можно оборудовать дымоходом с футеровкой, что относительно недорого.

Могу ли я получить котел на биомассе бесплатно?

В рамках программы стимулирования использования возобновляемых источников тепла для дома вы будете иметь право на оплату затрат на установку технологии. Они проводятся ежеквартально и в течение семи лет, поэтому вам все равно придется найти деньги для покрытия первоначальных затрат. Размер финансирования зависит от того, насколько энергоэффективным был ваш дом до того, как вы установили котел на биомассе. Вы начнете с EPC-обследования, а затем рассчитаете ставки оплаты, умножив «показатель потребности в тепле» в вашем отчете на текущую ставку для котлов, работающих на биомассе.Это означает, что некоторые модели в конечном итоге будут полностью оплачены платежами RHI, но многие, особенно топовые модели, не будут полностью оплачены. Более подробную информацию можно найти здесь.

Помните детектор угарного газа

При сжигании любого углеводородного топлива (природный газ, уголь, биомасса) очень важно установить в доме детектор угарного газа. Теоретически, если все топливо сгорает на 100%, вы производите тепло, воду и углекислый газ, но на самом деле сгорает не все топливо.Это означает, что иногда могут выделяться вредные газы, такие как окись углерода, которые могут быть смертельными. Если у вас есть работающий детектор угарного газа, вы сможете в полной мере использовать все преимущества, которые может принести котел на биомассе.

Преимущества

• Топливо из биомассы считается возобновляемым топливом — углекислый газ, который они производят при сжигании, компенсируется углекислым газом, который они поглощают при выращивании. Значительная экономия выбросов углекислого газа — до 9.5 тонн в год, когда дровяной котел заменяет твердотопливную (угольную) систему или электрическое накопительное отопление.
• Экономия топлива менее значительна, и если вы замените газовую систему отопления на дровяную, вы можете в конечном итоге заплатить больше за топливо. Но если вы замените твердое топливо или электрическое отопление самым дешевым топливом из биомассы, вы сможете сэкономить от 170 до 390 фунтов стерлингов в год. Как правило, расходы на отопление и горячую воду в течение года составляют около 1000 фунтов стерлингов в отдельно стоящей собственности.
• Если у вас есть готовый запас бревен в доме, вы можете эффективно его отапливать бесплатно.

Ограничения

• Эта технология требует повышенного обслуживания; например, древесные гранулы необходимо загружать на регулярной основе, чтобы они продолжали обеспечивать энергию. Кроме того, зольные урны необходимо время от времени опорожнять.
• Вам понадобится место для хранения топлива в вашем доме.
• Стоимость древесины часто зависит от расстояния от вашего дома до поставщика древесины, а также от того, можете ли вы покупать и хранить древесину в больших количествах.Если у вас есть собственный запас древесного топлива, это может значительно снизить ваши расходы.

Стоимость

• Автономная печь на гранулах может стоить около 4 300 фунтов стерлингов, включая установку; однако стоимость пеллетного котла с автоматической подачей топлива значительно выше и составляет около 11 500 фунтов стерлингов.
• Дровяная горелка будет стоить от 500 до 3000 фунтов в зависимости от размера и стиля.

Установка котла на биомассе

Вы думаете об установке котла на биомассе? Мы обыскали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Переключение с мазута на пеллетный котел

Последние два года я просматривал заявки на предлагаемые системы отопления с использованием пеллетных котлов. Это профессионалы в области отопления, от установщиков до профессиональных инженеров. Эти документы необходимы для участия в государственной программе стимулирования, которая предлагает значительные скидки для стимулирования роста рынка отопления на биомассе.

Моя задача — изучить предлагаемые системы на предмет технических деталей и пометить возможные проблемы для уточнения или переделки, прежде чем оборудование на тысячи долларов будет установлено неправильно.

Одной из общих черт этих материалов является то, что многие проектировщики рассматривают котлы на пеллетах как просто «ящик», который сжигает пеллеты и производит горячую воду. Они хотят установить этот ящик рядом с существующим котлом, работающим на жидком топливе или пропане, и просто врезать его в существующую систему распределения. Они редко смотрят на существующую систему распределения как на благодатную почву не только для улучшения характеристик этого нового «ящика» для сжигания гранул, но и для повышения комфорта, обеспечиваемого системой.

Ниже приводится обсуждение «модернизации» существующей жидкостной системы отопления, работающей на жидком топливе, выбранной для установки современного котла, работающего на пеллетах. Это обновление показывает один из способов интегрировать этот новый котел так, чтобы соблюдались его уникальные рабочие характеристики. Он также показывает, как в то же время была улучшена система подачи тепла «под угрозой комфорта».

Рисунок 1 Исходная система

Эта переделка основана на реальной установке. Это произошло в старинном фермерском доме 1800-х годов в холодном северном районе штата Нью-Йорк. На рис. 1 показана схема трубопроводов исходной системы.

Жидкотопливный котел питает один распределительный контур, который обслуживает комбинацию плинтуса из оребренных труб, стоячих чугунных радиаторов и некоторого чугунного плинтуса. (Да, кто-то действительно соединил все эти разные излучатели тепла в одной цепи). Излучатели тепла подключаются к контуру трубопровода с помощью тройников-переключателей.

В интервью перед ремонтом домовладелец заявил, что в доме было несколько «холодных точек».В некоторых случаях достаточно холодно, чтобы заморозить стакан воды, оставленный на кухонном полу холодной зимней ночью. Ой!

ПОД НОЖОМ

Основной целью модернизации было снижение затрат на отопление за счет добавления в систему современного котла на пеллетах и ​​использования его в качестве основного источника тепла. Жидкотопливный котел останется в системе в качестве «вспомогательного» источника тепла. Намерение состояло в том, чтобы настроить котел, работающий на жидком топливе, для автоматической работы, если новый котел, работающий на пеллетах, не может обеспечивать нагрузку или не работает.

На момент модернизации тепло, подаваемое от нового котла, работающего на пеллетах, будет составлять примерно половину стоимости тепла, поставляемого за счет сжигания мазута. Однако эти более дешевые Btus не позволили системе распределения воды с минимальными затратами повысить комфорт дома. Именно здесь объем модернизации изменился с простого снижения эксплуатационных расходов на обеспечение значительного повышения комфорта.

Обоснование этого имеет смысл: поскольку система будет подвергаться значительной гидравлической «хирургии», чтобы добавить новый бойлер, почему бы не воспользоваться возможностью повысить комфорт дома, добавив еще несколько излучателей тепла, пока система находится на операционном столе?

Самый простой способ сделать это — установить коллекторную станцию ​​в подвале и использовать ее вместе с? » Трубки PEX-AL-PEX для питания панельных радиаторов, которые будут размещены в местах, где комфорт был минимальным.Панели могут быть разных размеров, чтобы соответствовать потребностям в дополнительном отоплении и доступному пространству на стене в холодных зонах. Коллекторная станция будет включать два дополнительных соединения, которые должны быть изначально перекрыты, но легко доступны, если система когда-либо будет расширена.

Помимо повышения комфорта, добавленные излучатели тепла снизят температуру воды, при которой распределительная система может обеспечить расчетную тепловую нагрузку. Предлагаемое руководство состоит в том, чтобы добавить достаточное количество излучателей тепла, чтобы снизить температуру подаваемой воды в условиях проектной нагрузки не менее чем на 30F (то есть с 180F в существующей системе до 150F в модифицированной системе).Это позволяет резервуару-аккумулятору тепла, который является неотъемлемой частью модернизации пеллетного котла, работать в более широком диапазоне температурных циклов. В результате уменьшается количество циклов включения / выключения, что приводит к более высокому тепловому КПД и снижению выбросов.

НЕ ПУТЕШЕСТВУЙТЕ В КОТЛЕ

Еще одно рекомендуемое правило — ограничить количество добавляемых излучателей тепла, чтобы температура воды, возвращаемой в котел, работающий на жидком топливе, большую часть времени оставалась выше 120F. Этого должно быть достаточно для предотвращения устойчивой конденсации дымовых газов внутри жидкого котла.

Рисунок 2 Система с термостатической защитой котла

Если температура обратной воды будет постоянно ниже 120F, как это могло бы быть, если бы в систему была добавлена ​​большая площадь излучающего панельного отопления, целесообразно добавить термостатический предохранительный клапан котла, как показано на Рис. 2. Этот клапан ограничивает поток через котел, работающий на жидком топливе, при необходимости, чтобы он не работал с постоянной конденсацией дымовых газов. С этим клапаном, а также с другим антиконденсатным клапаном для пеллетного котла, температура обратной воды из распределительной системы может быть настолько низкой, насколько вы этого хотите.

МАКИНЕР

На рис. 3 показана модифицированная система, которая теперь включает в себя котел на пеллетах и ​​резервуар для хранения тепла, а также некоторые другие модификации трубопроводов.

Рисунок 3 Модифицированная система

Эта реконфигурация позволяет либо резервуару для хранения тепла, либо существующему котлу, работающему на жидком топливе, подавать нагретую воду к близко расположенным тройникам, которые гидравлически отделяют циркуляторы (P2) и (P3) от циркуляционных насосов зоны. Это также позволяет изолировать котел, работающий на жидком топливе, от нагретой воды, когда он не используется, что должно происходить в большинстве случаев после установки котла на пеллетах.Это важно, потому что пропускание нагретой воды через необожженный котел просто рассеивает тепло через рубашку этого котла и поднимается в дымоход.

Пеллетный котел регулируется собственным внутренним контроллером, который контролирует температуру двух температурных датчиков (S1 и S2) в тепловом аккумуляторе. Когда температура на верхнем датчике (S1) падает до некоторого нижнего заданного значения (например, 140F), пеллетный котел срабатывает. Он продолжает работать до тех пор, пока температура на нижнем датчике (S2) не поднимется до некоторого верхнего предела температуры (например, 170F).Это наполнит бак горячей водой до выключения бойлера. Цель состоит в том, чтобы создать длительные циклы включения, за которыми следуют длительные циклы выключения, что увеличивает общую эффективность цикла горения котла и снижает его выбросы. Управление осуществляется круглосуточно и без выходных при включении пеллетного котла. Он полностью независим от других систем управления.

Контроллер пеллетного котла, используемого в этой системе, также управляет трехходовым смесительным клапаном с электроприводом между котлом и резервуаром для хранения тепла.Назначение этого клапана — поддерживать температуру воды на входе в котел выше точки росы дымовых газов (около 130 ° F), когда это возможно, и, таким образом, предотвращать устойчивую конденсацию дымовых газов.

ОСНОВНЫЕ МОЗГИ

Система управления, которая управляет работой всей системы, может быть простой. Когда возникает потребность в обогреве помещения или нагревании воды для бытового потребления, питание подается на контроллер заданного значения температуры, который измеряет температуру воды в верхней части резервуара для хранения тепла на датчике (S3).Если эта температура равна некоторому минимальному значению или превышает его (например, 140F), включается циркуляционный насос (P2), и тепло передается от бака к нагрузке. Если температура воды в верхней части бака ниже этой уставки, циркуляционный насос (P2) отключается, а масляный котел включается вместе с циркуляционным насосом (P3). Если температура в верхней части резервуара для хранения тепла позже повышается до минимального заданного значения плюс дифференциал 10F (в данном случае 140 + 10 = 150F), контроллер заданного значения возвращает резервуар в рабочее состояние в качестве единственного источника тепла.

Новый циркуляционный насос, который питает коллекторную станцию, подключается параллельно с оригинальным зональным циркуляционным насосом, питающим систему распределения отопления помещения. Это обеспечивает достаточный поток и напор для работы с новыми панельными радиаторами.

Это относительно простая схема модернизации, которую можно повторить на многих «типичных» существующих системах водяного отопления с обычными котлами, работающими на жидком топливе или пропане, и теплоизлучающими панелями с ребристыми трубами. Это позволяет котлу, работающему на пеллетах, управлять самим собой, используя собственные внутренние средства управления, которые действуют независимо от других средств управления системой.Это также удовлетворяет потребность в повышении комфорта по сравнению с простым переключением производства тепла с масла на пеллеты. Дополнительные излучатели тепла также положат конец замерзшим стаканам с водой на полу кухни.

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления.
