Пистолет для монтажной пены устройство: Устройство пистолета для монтажной пены: схема, принцип работы

Устройство пистолета для монтажной пены в разрезе 👉 как с ним разобраться

Обновлено: 29.11.2019 Владислав Яковлев 5 мин.

Устройство пистолета для выполнения работ с использованием пены обусловлено характеристиками материала. При взаимодействии с кислородом скрепляющая пена расширяется в объеме. Поэтому инструмент, используемый для ее нанесения, должен обладать герметичностью и выдерживать высокое давление. Для этого сконструированы специальные устройства механического типа, отличающиеся своей конструкцией, комплектацией и технологией применения.

Содержание статьи

• Виды пистолетов
• Комплектация пистолетов профессионального типа
• Причины возможных поломок и как ухаживать за пистолетом
• Технология применения

Виды пистолетов

Для нанесения монтажной пены применяются пистолеты 2-х типов:

• Бытовой – неразборный;
• Профессиональный – разборный.

Для использования бытовых типов монтажных пен подходит ручной «шприц»

Видовое разнообразие продиктовано не сферой применения, а типом баллона с монтажной пеной. Бытовая пена выпускается в пластиковых баллонах с пластиковой конусообразной гладкой насадкой.

Используют такую тубу единожды, так как оставшееся содержимое при нарушении герметизации засыхает.

Ручной скелетный пистолет (шприц) для бытовой пены рассчитан на многоразовое использование. Он изготовляется из алюминия, но в отличие от профессионального типа устройства отличается неразборной конструкцией. Он оснащен корпусом с рамой в виде цилиндра или без нее, рукоятью, курком и подвижным штоком с пружиной. Туба с пеной размещается в корпусе, при нажатии на курок пружина начинает сжиматься, тем самым приводя в движение толкательный шток. Он воздействует на дно тубы, продвигая его по направлению к носику и тем самым выдавливая пену.

Комплектация пистолетов профессионального типа

Для выполнения работы на профессиональном уровне применяется пистолет с более сложной комплектацией.

В его устройство входит 8 деталей с качеством, от которого зависит исправность инструмента, срок эксплуатации и результат нанесения. Стоимость такого пистолета выше цены бытового, что объясняется большей функциональностью. В качестве тубы используется баллон с профессиональной пеной – с резьбой на насадке.

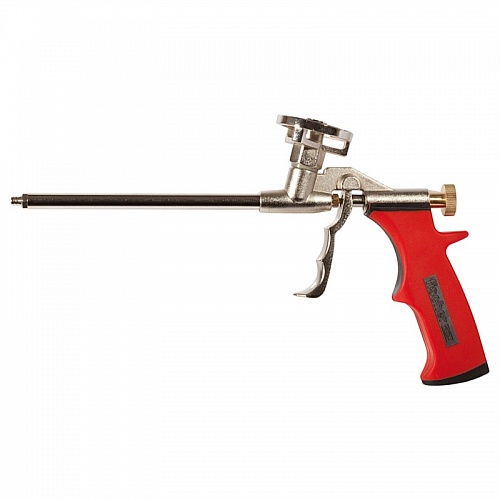

Конструкция пистолетов профессионального типа более сложная

Если рассматривать устройство инструмента в разрезе, выделяют следующие комплектующие детали:

• Рукоять для удержания – оснащена выемками для пальцев, что обеспечивает удобное положение ладони при выполнении монтажа, изготавливается из пластика или металла (алюминия) с прорезиненным покрытием;
• Курок – служит для регулировки количества выдавленной массы;
• Ствол – выполнен в виде металлической трубки длиной 20 см, который наполняется монтажной пеной при нажатии на курок;
• Механизм крепления – устанавливается между стволом и рукоятью, служит базой для крепления остальных элементов;
• Регулировочный винт – для дозирования и регулировки скорости подачи материала, он прижимает запорную иглу;
• Игла – служит для продвижения пены по всей длине ствола, изготовляется из латуни или стали, зачастую имеет тефлоновое покрытие, чтобы исключить налипание герметика на ее поверхность;
• адаптер – благодаря которому к корпусу инструмента подключается баллон с пеной;
• сопло – часть ствола с диаметром 2 мм, что в 5 раз меньше диаметра ствола, за счет этой разницы обеспечивается оптимальное давление герметика на выходе.

Такой принцип устройства позволяет с легкостью разобрать пистолет и собрать его заново. Делается это для проведения очистки оборудования от остатков застывшей монтажной пены, а в случае необходимости, для замены комплектующих деталей на новые.

Чистят пистолет в разобранном виде

Причины возможных поломок и как ухаживать за пистолетом

Сигналами для проведения манипуляций по очистке служит резкое прекращение подачи герметика через сопло и слышимый свист от сдавливаемого воздуха при нажатии на курок. К причинам таких поломок относят 3 варианта засорения инструмента пеной:

• Закупорка на выходе в сопла;
• Засыхание пены на запорном шаре, расположенном в конце ствола;
• Засорение на запорном клапане, к которому крепится баллон.

Основным компонентом для промывки пистолета от пены служит ацетон, который наносят при помощи спринцовки, или промывочная жидкость (растворитель), производимая в баллонах с насадкой в виде резьбы. Баллон крепится к адаптеру насадкой вниз и под давлением от нажатия курка промывает ствол от остатков полиуретана. Для этого несколько раз нажимают на пусковой курок и впрыскивают содержимое баллона в тело корпуса. Затем баллон снимается и через 4 минуты курок снова надавливается. Излишки ацетона с налипшей пеной выходят через сопло.

Еще один способ очистки – ручной метод, при котором пистолет разбирается на комплектующие, протирается и вычищается от засохшего герметика. Для этих целей используют ветошь и специальный растворитель. Еще применяется отвертка, если жидкость не справляется. Чаще это относится к таким местам как сопло, куда добраться при помощи ветоши проблематично.

Все работы по очистке выполняют осторожно, чтобы не повредить детали и их покрытие.

Применение разборных пистолетов при монтаже

Технология применения

Для работы с пистолетом придерживаются специальных правил использования:

• Выполнять работу в защитных рукавицах;
• До начала работ проверить инструмент на исправность;
• Вставлять баллон в адаптер носиком книзу, для этого с него снимается специальное кольцо для фиксации, вкручивается до упора в резьбу, при правильной установке раздается шипение;
• При использовании инструмент с баллоном встряхивают;
• Наносят пену с положением сопла под углом 90 градусов, так обеспечивается оптимальный угол обзора нанесения;
• По окончанию работ прочистить инструмент от излишков материала, использовать при этом агрессивные жидкости, способные вызывать коррозию, запрещается.

Узнать подробнее про устройство и принцип работы пистолетов для нанесения монтажной пены, настройку режимов их регулировки, можно на примере нижеследующего видео, где также рассказывается про технологию применения инструмента и способах его очистки.

В целом, пистолет для нанесения монтажной пены – незаменимое устройство, он обеспечивает:

• Дозированный расход материала;
• Способствует равномерному распределению;
• Защищает от высыхания и потери физико-химических свойств;
• Материал наносят на обозначенный участок.

Благодаря этим функциям процесс монтажа облегчается, на его исполнение затрачивается минимальное количество времени, а результат выглядит аккуратно. Для максимальной эффективности нанесения и обеспечения оптимальных норм по эксплуатации подбирают пистолет в зависимости от особенностей монтажной пены и объема работы на строительном объекте. Если пистолет для монтажной пены подобран правильно, работа будет выполняться легко.

Пистолет для монтажной пены.Виды и устройство.Работа, применение

Пистолет для монтажной пены является незаменимым инструментом в строительстве. С его помощью проводится герметизация швов, а также заполнение пустот. Использование пистолета имеет массу преимуществ над обычными баллонами с полиуретановой пеной, которые оснащены носиком с трубочкой.

Монтажная пена востребованный строительный материал, без которого не обходится установка окон, дверей, а также заделка швов в сэндвич-панелях, кровельных листах и т.д. В продаже встречается пена в баллонах с креплением для пистолетов, а также без нее. Пена, используемая как обычный аэрозоль, имеет тонкую трубочку, через которую осуществляется подача. В таком исполнении она отлично подходит для выполнения несложных задач, для которых покупка пистолета нецелесообразна. Недостаток применения автономных баллонов в том, что они не имеют регулировки подачи.

В результате пена всегда подается с избытком, поэтому после застывания ее нужно обрезать.

Для профессиональных строителей гораздо выгоднее применять пистолет для монтажной пены. Его использование дает массу преимуществ:

• Экономный расход полиуретана.
• Возможность регулировки.
• Меньшая себестоимость пены.
• Точная подача.
• Высокая плотность герметика.

Если сравнивать цену на баллон пены, которая выдувается с пистолетом и без него, то первая стоит дешевле. Трубка пистолета гораздо длиннее, чем у автономного баллона, поэтому с ней можно выдуть полиуретан глубже, что очень важно в герметизации. Если пена в устройстве осталась, то ее можно использовать позже. В случае с автономным баллоном, если не выпустить все сразу, то остатки затвердеют прямо внутри него. К важным преимуществам применения пистолета можно отнести тот факт, что полиуретан, который заправляется в баллоны под него, имеет более плотную структуру.

При запенивании инструмент удерживается одной рукой, что увеличивает точность. При этом второй ладонью можно держаться, если работа осуществляется на высоте. Применяя обычный баллон, приходится действовать двумя руками.

Недостатки пистолета

Пистолет для монтажной пены имеет и недостатки. В первую очередь это связано с тем, что при установке на него баллона конструкция получается довольно массивной. Хотя она и не тяжелая, но ограничивает движение, что в определенных условиях работы может сильно помешать. Полиуретан выходит лучше всего, если баллон находится практически вертикально. Если нужно заделывать обычные швы, то это не проблема, но под потолком, когда нужно перевернуть баллон вниз, сила выхода пены уменьшится. Для решения данной проблемы на носик устройства устанавливают тонкий шланг длиной до 50 см. Его можно взять даже от обычной медицинской системы переливания крови или капельницы. В этом случае в одной руке придется удержать рукоять, а другой направлять кончик шланга.

Следует учитывать, что если долго не пользоваться пистолетом, то пена твердеет прямо в нем. Оставив неочищенный инструмент на несколько недель, в результате можно столкнуться с тем, что он полностью забит. Для его восстановления понадобится приобретать специальную жидкость для чистки и растворять густую пену. У дорогих устройств это не вызовет особых проблем, хотя и придется повозиться. Более дешевый инструмент сделанный из некачественных материалов после того как пена в нем расширяется и застынет, может испортиться. В частности, даже после полной очистки могут наблюдаться заедания пускового механизма, поскольку детали после расширения пены деформируются.

Как работает пистолет для монтажной пены

Пистолет представляет собой несложный механизм, который оснащается удобной ручкой, пусковым механизмом с курком, адаптером для установки баллона с пеной, стволом и системой регулировки подачи. В адаптер пистолета вкручивается баллон с пеной. При нажатии на спусковой крючок клапан на баллоне открывается, и пена поступает в ствол пистолета и выходит через его носик. Если отпустить пусковой крючок, то клапан перекроет подачу. В устройстве пистолета предусмотрен механизм регулировки. С его помощью можно уменьшить или увеличить интенсивность подачи.

Правила пользования

Пистолет для монтажной пены внешне совершенно безобидное устройство, но на самом деле он не терпит неосторожности. Нельзя забывать о том, что находящийся в баллоне полиуретан закачан под давлением. Если уронить пистолет или сильно ударить по баллону, то имеющаяся пена выльется. При попадании в глаза она вызывает сильное жжение. Пена обладает высокими скрепляющими способностями, поэтому ее сложно очистить от кожи, а тем более вытащить из волос. Для этого потребуется применение растворителей, которые обычно содержат ацетон. В результате на коже может появиться раздражение, а волосы потеряют цвет. Отстирать пену от одежды без использования растворителя невозможно. Если его применять, то нити на одежде полиняют.

Безопасная температура работы с полными полиуретановыми баллонами составляет до +35°. Пена внутри находится в жидком состоянии и заправлена вместе с газом, поэтому может воспламениться, если ее применять вблизи источника с открытым огнем. При транспортировке пистолета с заправленным баллоном следует предварительно перекрывать подачу. Это исключит вероятность того, что при случайном нажатии на спусковой механизм полиуретан выльется в багажнике автомобиля или сумке.

После того как пена в баллоне заканчивается, это не означает, что он полностью пуст. В связи с этим при его снятии нужно работать предельно быстро и аккуратно. Избыточное давление при выкручивании баллона из адаптера может разбрызгивать мелкие частицы полиуретана вокруг. В связи с этим не стоит проводить замену в тех местах, где подобные капли нежелательны. Рекомендовано при этом применять средства индивидуальной защиты, в частности очки, поскольку баллоны некоторых производителей имеют довольно много избыточного газа.

Перед использованием пистолета баллон с полиуретаном нужно тщательно взболтать около 30 секунд. Это обеспечит плавный выход пены. Если этого не делать, то существует вероятность того, что газ внутри закончится, а полиуретан еще останется.

В том случае если пистолет для пены после окончания работы не планируется промывать, поскольку он будет использоваться через несколько дней, то не стоит снимать баллон, даже если полиуретан в нем закончился. На сопле пистолета собираются шапка из застывшей пены, которые тоже не следует срезать. Баллон с одной стороны, а шапка с другой, консервируют внутреннее содержимое пистолета, что позволит предотвратить застывание полиуретана на неделю и более. Продолжительность безопасного хранения без чистки зависит от конструктивных особенностей пистолета. Дорогие устройства сделаны герметично, поэтому воздух внутрь не проникает, что не позволяет полиуретану вспениваться и застывать.

Полуавтоматический пистолет для монтажной пены может храниться без чистки при установленном баллоне, который был начат, до 6 месяцев. Рекомендовано для профилактики периодически пропускать немного пены, чтобы обновлять материал, который находится внутри механизма.

Что делать если пена застыла внутри пистолета

Иногда пистолет для монтажной пены перестает работать должным образом. Зачастую это случается после длительного перерыва. Подобные проблемы сигнализируют о том, что внутри появился застывший полиуретан. Для решения данной проблемы необходимо приобрести очищающую жидкость или найти обычный ацетон. Для облегчения работы также понадобится монтажный нож или лезвие, а также шило. Сначала нужно обрезать застывший полиуретан, к которому можно добраться ножом и шилом. После этого все промывается с помощью растворителя. Также сигналом о том, что пистолет для монтажной пены нуждается в чистке, является выход полиуретана даже после того как спусковой механизм отпущен.

Отличие между различными моделями пистолетов

Пистолет для монтажной пены может представлять собой различные конструкции. Устройство отличается по габаритам, а также механизму подачи пены. В продаже встречаются инструменты, сделанные из металла и пластика. Также бывают комбинированные модели. Более надежными являются металлические устройства, но они довольно тяжелые, поэтому если пена в баллоне заканчивается, то пистолет не удастся поставить вертикально и он постоянно падает набок.

Дешевые модели не имеют предохранителя от случайного запуска запенивания. В связи с этим при транспортировке нужно закручивать регулировку подачи. Более дорогой ассортимент лишен этого недостатка. На рукояти таких пистолетов имеется предохранитель. Спусковой крючок работает только в том случае, если рука находится на пистолете и прижимает кнопку разблокировки. Таким образом, случайный пуск исключается. Если инструмент применяется профессионально и используется ежедневно, то наличие предохранителя облегчит работу.

В продаже есть пистолеты цельные и разборные. Последние гораздо удобней, поскольку их легче чистить. При этом они более ремонтопригодны. Хотя нужно отметить, что в большинстве случаев отремонтировать этот инструмент невозможно в связи с отсутствием в продаже запчастей. Их нужно искать на специализированных сайтах и заказывать с доставкой, что невыгодно. При наличии финансовых возможностей лучше покупать разборный инструмент, особенно если он используется редко. В этом случае его можно будет лучше промывать перед хранением, что сохранит его работоспособность на многие годы.
