Для безопасного и удобного использования электроприборов и управления источниками света в квартире устанавливают стационарные точки питания. Расположение розеток и выключателей в квартире выбирается с точки зрения комфортности эксплуатации, но необходимо учитывать и технические правила монтажа.

Содержание

1. Правила размещение выключателей
2. Планирование размещения розеток
3. Схема размещения
4. Как определить необходимое количество
5. Особенности размещения розеток
6. Правила размещения в различных жилых зонах
7. Кухня
8. Гостиная
9. Спальня
10. Ванная комната
11. Прихожая
12. Детская
13. Кабинет

Правила размещение выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

• Советский. Розетки устанавливают на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотягиваются руками до прибора, поэтому находятся в безопасности. В то же время взрослым не приходится нагибаться, чтобы включить технику в розетку.
• Евростандарт. Розетки – на уровне 30 см от пола, выключатели – на высоте 90 см от покрытия. Электрические точки не бросаются в глаза, зачастую скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

Выбирая выключатели, следует знать, что электроприборы подобного рода имеют разную степень влагозащиты. Для влажных помещений нужно приобретать прибор с защитой от проникновения и попадания влаги либо выносить его за пределы комнаты.

Планирование размещения розеток

Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.

Помимо технических требований, учитывают, насколько удобно будет пользоваться разъемом, незаметен ли он или бросается в глаза и портит интерьер.

Электроприборы размещают со стороны дверной ручки, а не петель, так как в последнем случае придется обходить полотно для их использования.

Схема размещения

Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.

План размещения розеток и выключателей в квартире

Проект расположения элементов электрической разводки должен быть согласован с дизайнером.

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.

Особенности размещения розеток

Высота установки розеток и выключателей

Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:

• Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
• Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
• Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
• Выключатели для ванной комнаты и туалета выносят в коридор.

Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта.

Правила размещения в различных жилых зонах

Каждая комната оборудуется разными по назначению электроприборами, варьируется и их количество. Составляя план расположения электрических точек, важно учесть особенности помещения. Положения о правильном расположении розеток и выключателей в квартире зафиксированы в нормативных документах: СНиП, ПУЭ, ГОСТ.

Кухня

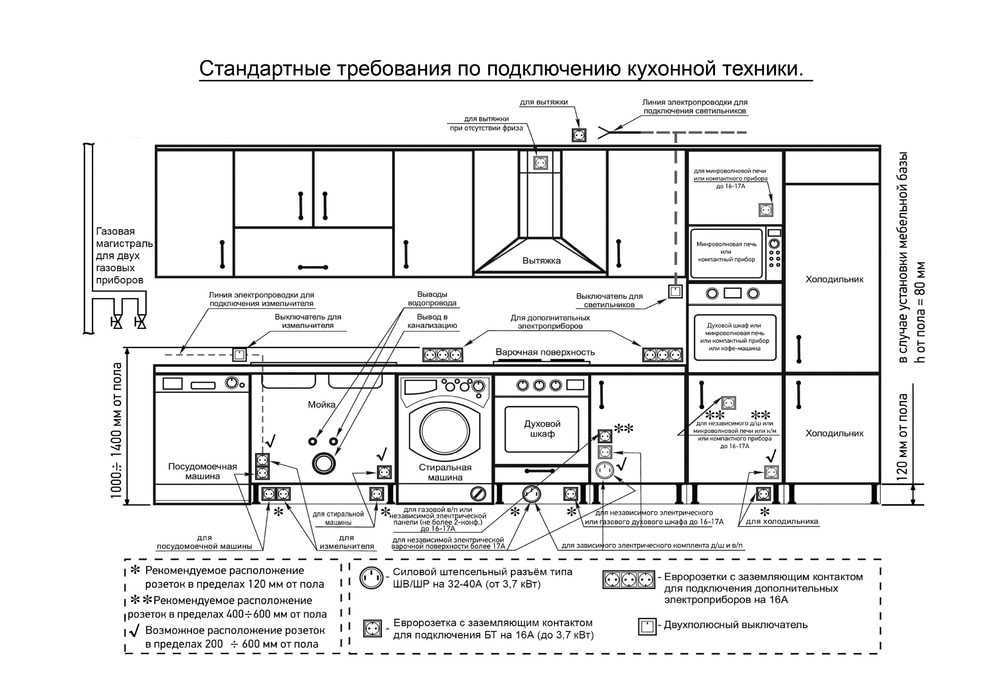

Схема расположения розеток на кухне

Чтобы правильно определить расположение всех электрических точек, необходимо распланировать, где именно будут располагаться бытовые приборы. Так как в кухне устанавливают мелкую и крупногабаритную бытовую технику, важно, чтобы розеток было столько же, сколько и устройств, а лучше с запасом. Они должны быть расположены удобно, чтобы не пришлось использовать удлинители или тройники.

В первую очередь, продумывают расположение розеток и выключателей для стационарной бытовой техники:

• холодильника;
• стиральной машины;
• вытяжки;
• измельчителя отходов;
• посудомойки;
• встроенной микроволновки;
• электрического духового шкафа и варочной панели;
• датчика протечки воды;
• потолочных и встраиваемых в мебель светильников.

Разъем под варочную панель удобно расположить сбоку, в шкафу с распашной дверкой, или в плинтусе. Причем некоторые модели подключаются напрямую к проводу, а не к розетке. Поэтому отдельный разъем может и не потребоваться.

Розетку для холодильника рекомендуется устанавливать под холодильником, но это может быть неудобно, если приходится часто его размораживать. Лучше установить разъем справа, слева от него, или сверху.

Для подключения нестационарных приборов необходимы розетки на фартуке, по две розетки на левой и правой части кухни. Удобно, когда одна или две розетки располагаются рядом с обеденным столом. Важно предусмотреть, что мелкая бытовая техника может подключаться к сети одновременно.

Розетки Gira — HDMI, VGA, USB

Потребуется организовать доступ к электросети для телевизора, если это модель с функцией SMART, нужна интернет-розетка. Разъем для пылесоса рекомендуется установить на уровне 30-40 см от пола, рядом с входом на кухню. Оптимальное место для установки выключателя кухонного освещения – 75-90 см от пола и 10-15 см от дверного проема.

При этом придерживаются некоторых требований:

• Запрещено размещать розетку за бытовой техникой. Следует установить ее рядом, за стенкой соседнего шкафа или в плинтусе.
• Разъемы для вытяжки и телевизора монтируют на высоте 2-2,5 см от пола, то есть над вытяжкой и за панелью ТВ.
• Розетки для мелкой техники должны находиться на высоте 10-30 см от столешницы, причем нижний край – не менее 5 см от нее.
• Для варочной панели и духового шкафа делают две отдельных розетки, так как двойная розетка не выдержит нагрузку.

Розетки, расположенные в непосредственной близости от источника воды, должны быть с высокой степенью влагозащиты. Это касается разъемов для измельчителя, стиральной и посудомоечной машин.

Гостиная

Расположение розеток в гостиной

В гостиной выключатель следует расположить у двери на высоте 75-90 см, чтобы он был доступен всем членам семьи. Там же располагают розетку, например, она может использоваться для подключения пылесоса. От дверного проема отступают порядка 10 см, а от пола – 30 см. Если комната большая, для пылесоса потребуется еще одна розетка – в дальнем конце зала.

В зоне размещения телевизора также необходимо установить несколько розеток. Потребуются разъемы для подключения ТВ, DVD-плеера, аудиосистемы, интернет-розетка. Высота размещения – 130 см. Они будут закрыты панелью телевизора, но к ним будет организован свободный доступ.

У дивана следует сделать розетки под настенные светильники, торшер, ноутбук, телефон. Кроме того, в зависимости от расположения, следует запланировать электрические точки под кондиционер и дополнительную технику. Желательно сделать электророзетки рядом с креслами.

Если в гостиной установлен рабочий стол, нужны разъемы под настольную лампу, компьютер, монитор, колонки, принтер, сканер. Их лучше разместить над столом, чтобы удобно было включать/отключать приборы.

Если в гостиной будет аквариум, необходимы разъемы под фильтр и освещение.

Спальня

Рекомендуемая высота розеток в спальне

В спальне потребуется блок розеток рядом с прикроватными тумбочками, чтобы поставить телефон на зарядку, подключить ноутбук, планшет, электронную книгу. Дальнейшие рекомендации зависят от того, какая техника установлена в спальне или какие зоны дополняют пространство. Это может быть рабочая зона или телевизор. У двери стандартно размещают выключатель и розетку для пылесоса. Также могут потребоваться электророзетки под дополнительные источники освещения.

Ванная комната

Схема электропроводки в ванной комнате

Расположение и количество розеток в ванной комнате определяется подключаемыми к ним электроприборами. Практически всегда здесь нужны электрические точки для стиральной машины, фена, электробритвы. Кроме того, могут потребоваться разъемы под водонагреватель, полотенцесушитель, сушилку.

Правильное расположение розеток в ванной комнате – не менее 60 см от пола и источника воды. Причем это должны быть специальные приборы, с высокой степенью влагозащиты.

Прихожая

В прихожей розетку и выключатель удобно разместить рядом с входом, чтобы не проходить в грязной обуви через все помещение ради выключения или включения света. Розетка может быть установлена под выключателем – для пылесоса, к примеру, или обувной сушилки, дверного звонка.

Детская

В детской комнате у двери, со стороны дверной ручки размещают выключатель. Под ним на высоте 30 см от пола розетку для пылесоса, обогревателя, увлажнителя. Если ребенок только начал ходить, следует закрыть их заглушками или установить приборы с крышками. Если ребенок школьного возраста, для него нужно оборудовать рабочее место. Требования такие же, как и к рабочему месту в гостиной. У спального места потребуются розетки для ночника. Пригодятся электрические разъемы напротив кровати, для подключения телевизора.

Кабинет

Домашний кабинет должен быть оснащен достаточным количеством розеток для рабочей техники

Домашний кабинет также должен быть оборудован достаточным количеством электророзеток и выключателей. В обязательном порядке потребуется блок розеток у рабочего стола. Их можно установить на 15-20 см выше столешницы или спрятать за столом, на уровне 20-30 см от пола. В кабинете могут быть установлены:

• настольный источник света;
• стационарный компьютер;
• монитор;
• колонки;
• принтер;
• сканер;
• копир;
• ноутбук;
• зарядка для телефона;
• аквариум;
• телевизор.

Для всех этих устройств нужна собственная розетка, так как они могут использоваться одновременно. Рекомендуется также предусмотреть разъем под пылесос.

Если в новостройке расположение розеток и выключателей более или менее соответствует современным требованиям, то в многоквартирных домах, построенных 25 и более лет назад, количество электрических точек сильно ограничено. В любом случае при планировании рекомендуется отталкиваться от индивидуальных пожеланий и учитывать нормативы.

Составляем план для размещения розеток и выключателей в помещении

Правильное расположение розеток значительно упрощает эксплуатацию техники в доме. Поэтому к планированию их размещения следует подойти со всей внимательностью, что бы каждому пользователю было удобно ими пользоваться.

Решение о местах установки розеток

Важно понимать, что новое размещение, или перенос существующих розеток все равно потребует минимального ремонта в помещении. Поэтому при заказе проекта дизайна комнаты следует обязательно потребовать у его исполнителя четкого указания мест и количества розеток. Каждый момент должен быть продуман, причем обязательно должны учитываться привычки и стиль жизни владельца дома. Все исправления лучше сделать до того, как проект утвержден.

При самостоятельном планировании размещения розеток, нужно обязательно учитывать расположение мебели и техники. Только после мысленной расстановки всех элементов интерьера можно начинать думать о распределении и приобретении на сайте vm24.ru розеток и выключателей.

На какой высоте они будут, решать только вам. Все зависит от типа тех приборов, которые будут подключены к розетке.

В коридоре хватит одного-двух элементов. Розетками в этой части дома пользуются редко, разве что для сушки обуви.

В ванной лучше спланировать пару розеток, от которых будут питаться стиральная машинка и фен. Причем не нужно забывать о защите данных элементов от попадания влаги.

Что касается общей комнаты, здесь нужно хорошо продумать, сколько приборов одновременно будут подключены к сети. Это может быть телевизор, музыкальный центр, кондиционер, тюнер. А так же не стоит забывать о ноутбуке или зарядке для телефона. В гостиной будет достаточно трех-четырех розеток. Высота их определяется согласно величине техники, так как их шнуры не должны висеть или слишком тянуться к электричеству. Хорошо, когда он прячется за прибором.

Нужно учесть так же дополнительную розетку для пылесоса, увлажнителя, торшера и так далее.

На кухне тоже требуется тоже большое количество электрических приборов, поэтому и розеток должно быть много. Это и мелкие элементы, и печь, холодильник, вытяжка, стиральная машина. Для каждого из них требуется разная правильная высота, поэтому технику следует разместить компактно.

Для спальни не следует устанавливать много розеток. Достаточно двух штук с разных сторон кровати (для лампы, зарядки, фена).

Если в квартире есть кабинет, в такую комнату нужно много элементов электричества. Для телевизора, компьютера, другой офисной техники, которые будут работать вместе, необходимо минимум пять розеток. Все они должны быть хорошо спланированы, ведь в одном углу будет рабочее место, в другом – место для отдыха.

Для детской спальни хватит розетки для ночника и парочки для различных приборов. Они обязательно должны быть оборудованы защитой, чтобы ребенок не смог себе навредить.

Планирование установки выключателей

Обычно выключатели стараются размещать возле косяков двери на небольшой высоте. Это является европейским стандартом. Для выбора высоты лучше всего учесть рост всех живущих в помещении, это создаст дополнительный комфорт.

Регуляторы освещенности не нужно закрывать мебелью, открытой дверью. Поэтому при планировании размещения это следует учесть.

Выключатели для кухни, ванной или кладовой лучше разместить в коридоре, а для больших жилых комнат – внутри их.

Выключатели для торшеров и дополнительных светильников должны быть рядом с ними. Они могут быть разной формы и цвета, главное, что бы они подходили к интерьеру помещения.

Расположение розетки питания | Электрический план этажа кафе | План расположения сети — библиотека векторных трафаретов

На этом образце схемы расположения электрических розеток показано расположение розеток.
«Термин вилка используется в общих и технических целях во всех формах английского языка, распространенными альтернативами являются вилка питания, электрическая вилка и (в Великобритании) верхняя часть вилки.

Обычный технический термин (как в британском, так и в международном английском) для переменного тока. Power socket — это socket-outlet, но в обычном нетехническом употреблении используется ряд других терминов. штепсельная вилка. В американском английском языке розетка и розетка являются общими, иногда с такими определителями, как настенная розетка, электрическая розетка и электрическая розетка, которые иногда можно найти в одном документе. Розетка может быть окружена декоративной и / или защитной крышкой. называется настенной панелью, лицевой панелью, крышкой розетки, крышкой розетки или настенной крышкой. В некоторых конструкциях это неотъемлемая часть самой розетки, приобретаемая и устанавливаемая как единое целое». [Вилки и розетки переменного тока. Википедия]
Пример плана расположения электрических розеток «Расположение розеток» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Electric and Telecom Plans из раздела Building Plans в ConceptDraw Solution Park.

Электрический план

Используемые решения

Строительные планы >

Электрические и телекоммуникационные планы

На этом образце электрического плана этажа кафе показано расположение розеток и выключателей.
«Электрический чертеж — это тип технического чертежа, который показывает информацию об электроснабжении, освещении и связи для инженерного или архитектурного проекта. Любой электрический рабочий чертеж состоит из «линий, символов, размеров и обозначений, чтобы точно передать инженерный проект. рабочим, которые монтируют электросистему на рабочем месте».

Полный комплект рабочих чертежей средней электрической системы в крупных проектах обычно состоит из:
(1) План участка с указанием расположения здания и внешней электропроводки.
(2) Планы этажей с указанием расположения электрических систем на каждом этаже.
(3) Схемы стояков электропитания с указанием щитов.
(4) Схемы проводки управления.
(5) Схемы и другая информация в сочетании со строительными чертежами.
Чертежи-электрики готовят схемы проводки и компоновки, используемые рабочими, которые возводят, устанавливают и ремонтируют электрооборудование и проводку в узлах связи, электростанциях, системах распределения электроэнергии и зданиях». [Электрический чертеж. Википедия]

Пример расположения розеток и выключателей «План электрического этажа кафе» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, дополненного решением Electric and Telecom Plans из области Building Plans в ConceptDraw Solution Park.

Расположение розеток и выключателей

Используемые решения

Строительные планы >

Электрические и телекоммуникационные планы

Библиотека векторных трафаретов «План этажа компоновки сети» содержит 34 пиктограммы-символа для рисования планов этажей компьютерных сетей, компоновок коммуникационного оборудования и схем структурированных кабельных систем.

«Структурированная кабельная система — это телекоммуникационная кабельная инфраструктура здания или кампуса, которая состоит из ряда стандартизированных более мелких элементов (следовательно, структурированных), называемых подсистемами. …
Проектирование и монтаж структурированных кабельных систем регулируется набором стандартов, которые определяют электропроводку центров обработки данных, офисов и многоквартирных домов для передачи данных или голосовой связи с использованием различных типов кабелей, чаще всего категории 5e (CAT-5e), категории 6 (CAT-5e). 6), а также оптоволоконные кабели и модульные разъемы. Эти стандарты определяют, как прокладывать кабели в различных топологиях для удовлетворения потребностей заказчика, как правило, с использованием центральной коммутационной панели (обычно 19в дюймовой стойке), откуда каждое модульное соединение можно использовать по мере необходимости. Каждая розетка затем подключается к сетевому коммутатору (обычно также монтируемому в стойку) для использования в сети или к коммутационной панели телефонной системы IP или PBX (частной телефонной станции). [Структурированная кабельная система. Википедия]
Пример элементов дизайна «План этажа компоновки сети — библиотека векторных трафаретов» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, дополненного решением Планы этажей компоновки сети из области «Компьютеры и сети» в ConceptDraw Solution Park.

ПК

Scanner

Switch

Route

Modem

Hub

Могну

Кабель боковой шины

Кабель шины Multitree

Кабель боковой шины

Кабель боковой шины

Дверь

Дверь, порог

Дверь, упор

Дверь, упор, порог

Дверь, коробка

Дверь, коробка, порог

Дверь, коробка, упор

Дверь, коробка, упор, порог

Окно

Окно, подоконник 9 , створка

Окно, створка, подоконник

Окно, рама

Окно, рама, подоконник

Окно, рама, створка

Окно, рама, створка, подоконник

Используемые решения

Компьютер и сети >

Схема расположения сети План этажа

На этом образце отраженного плана потолка (RCP) показаны схемы освещения и ОВКВ.
««План потолка в отражении» показывает вид комнаты, как если бы вы смотрели сверху через потолок на зеркало, установленное на один фут ниже уровня потолка, которое показывает отраженное изображение потолка наверху. Это соглашение поддерживает то же самое. ориентация планов пола и потолков — вид сверху вниз. Планы отраженных потолков или RCP используются дизайнерами и архитекторами для демонстрации освещения, видимых механических характеристик и форм потолка как часть документов, предусмотренных для строительства». [Поэтажный план. Википедия]

Пример схемы освещения и ОВК «План отраженного потолка» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, расширенного с помощью решения «Планы отраженных потолков» из области «Планы зданий» в ConceptDraw Solution Park.

Схема освещения и ОВиК

Используемые решения

Строительные планы >

Электрические и телекоммуникационные планы

Библиотека векторных трафаретов «Сетевой план этажа» содержит 34 значка-символа для рисования планов этажей компьютерных сетей и раскладки коммуникационного оборудования и кабелей.
«Сетевое оборудование может также называться сетевым оборудованием или компьютерными сетевыми устройствами. Устройства, которые являются последними получателями или генерируют данные, называются хостами или терминальным оборудованием данных.
Все эти термины относятся к устройствам, облегчающим использование компьютерной сети. В частности, они передают данные в компьютерной сети. …
Обычно к сетевому оборудованию относятся шлюзы, маршрутизаторы, сетевые мосты, коммутаторы, концентраторы и повторители. Но он также включает гибридные сетевые устройства, такие как многоуровневые коммутаторы, преобразователи протоколов, маршрутизаторы-мосты, прокси-серверы, брандмауэры, трансляторы сетевых адресов, мультиплексоры, контроллеры сетевых интерфейсов, контроллеры беспроводных сетевых интерфейсов, модемы, терминальные адаптеры ISDN, линейные драйверы, беспроводные точки доступа. , сетевые кабели и другое оборудование.
Наиболее распространенным типом сетевого оборудования сегодня является Ethernet-адаптер на основе медных кабелей, поскольку он входит в стандартную комплектацию большинства современных компьютерных систем. Однако беспроводные сети становятся все более популярными, особенно для портативных и портативных устройств.
Другое аппаратное обеспечение, широко распространенное в компьютерных сетях, включает оборудование центров обработки данных (например, файловые серверы, серверы баз данных и области хранения), сетевые службы (такие как DNS, DHCP, электронная почта и т. д.), а также устройства, обеспечивающие доставку контента». оборудование.Википедия]
Пример формы «Элементы дизайна — План этажа сетевой компоновки» был создан с использованием программного обеспечения ConceptDraw PRO для построения диаграмм и векторного рисования, дополненного решением Network Layout Floor Plans из области «Компьютеры и сети» в ConceptDraw Solution Park.

Символы плана этажа сетевой схемы

Используемые решения

Компьютер и сети >

Схема расположения сети План этажа

«Физический уровень Ethernet — это компонент физического уровня семейства стандартов компьютерных сетей Ethernet.
Физический уровень Ethernet развивался в течение значительного периода времени и включает довольно много интерфейсов физических носителей и несколько значений скорости. Скорость варьируется от 1 Мбит/с до 100 Гбит/с, а физическая среда может варьироваться от громоздкого коаксиального кабеля до витой пары и оптического волокна. В общем, программное обеспечение стека сетевых протоколов будет работать одинаково на всех физических уровнях.
10-гигабитный Ethernet уже использовался как в корпоративных, так и в операторских сетях к 2007 году, а 40 Гбит/с и 100 Гбит/с Ethernet были ратифицированы. …
Многие адаптеры Ethernet и порты коммутатора поддерживают несколько скоростей, используя автосогласование для установки скорости и дуплекса для достижения наилучших значений, поддерживаемых обоими подключенными устройствами. Если автосогласование не удается, многоскоростное устройство определит скорость, используемую его партнером, но примет полудуплексный режим. Порт Ethernet 10/100 поддерживает 10BASE-T и 100BASE-TX. Порт Ethernet 10/100/1000 поддерживает 10BASE-T, 100BASE-TX и 1000BASE-T». [Физический уровень Ethernet. Википедия]
Пример плана этажа с расположением оборудования и кабелей локальной сети «План этажа с расположением локальной сети Ethernet» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, дополненного решением Network Layout Floor Plans из области «Компьютеры и сети» в ConceptDraw Solution Park.

Схема расположения локальной сети Ethernet

Используемые решения

Компьютер и сети >

Схема сети План этажа

«Компьютерная сеть или сеть передачи данных — это телекоммуникационная сеть, которая позволяет компьютерам обмениваться данными. В компьютерных сетях сетевые вычислительные устройства передают данные друг другу по каналам передачи данных. Соединения (сетевые каналы) между узлами устанавливаются используя либо кабельные, либо беспроводные носители. …
Сетевые компьютерные устройства, которые отправляют, направляют и завершают данные, называются сетевыми узлами. Узлы могут включать хосты, такие как персональные компьютеры, телефоны, серверы, а также сетевое оборудование. Говорят, что два таких устройства объединены в сеть, когда одно устройство может обмениваться информацией с другим устройством, независимо от того, имеют ли они прямое соединение друг с другом. …
Пользователи и сетевые администраторы обычно по-разному представляют свои сети. Пользователи могут совместно использовать принтеры и некоторые серверы из рабочей группы, что обычно означает, что они находятся в одном географическом местоположении и в одной локальной сети, тогда как сетевой администратор несет ответственность за поддержание этой сети в рабочем состоянии. Сообщество по интересам в меньшей степени связано с нахождением в локальной области, и его следует рассматривать как набор произвольно расположенных пользователей, которые совместно используют набор серверов и, возможно, также общаются с помощью одноранговых технологий.
Сетевые администраторы могут видеть сети как с физической, так и с логической точек зрения. Физическая перспектива включает в себя географическое расположение, физические кабели и сетевые элементы (например, маршрутизаторы, мосты и шлюзы прикладного уровня), которые соединяют физические носители. Логические сети, называемые в архитектуре TCP/IP подсетями, отображаются на один или несколько физических носителей. Например, общепринятой практикой в ​​кампусе зданий является представление набора кабелей локальной сети в каждом здании в виде общей подсети с использованием технологии виртуальной локальной сети (VLAN)». [Компьютерная сеть. Википедия]
Шаблон плана этажа компоновки сети для программного обеспечения ConceptDraw PRO для построения диаграмм и векторного рисования включен в решение Планы этажей компоновки сети из области Компьютеры и сети в ConceptDraw Solution Park.

Шаблон плана этажа с расположением сети

Используемые решения

Компьютер и сети >

Схема расположения сети План этажа

«Физический уровень Ethernet — это компонент физического уровня семейства Ethernet стандартов компьютерных сетей.
Физический уровень Ethernet развивался в течение значительного периода времени и включает довольно много интерфейсов физических носителей и несколько значений скорости. Скорость варьируется от 1 Мбит/с до 100 Гбит/с, а физическая среда может варьироваться от громоздкого коаксиального кабеля до витой пары и оптического волокна. В общем, программное обеспечение стека сетевых протоколов будет работать одинаково на всех физических уровнях.
10-гигабитный Ethernet уже использовался как в корпоративных, так и в операторских сетях к 2007 году, а 40 Гбит/с и 100 Гбит/с Ethernet были ратифицированы. …
Многие адаптеры Ethernet и порты коммутатора поддерживают несколько скоростей, используя автосогласование для установки скорости и дуплекса для достижения наилучших значений, поддерживаемых обоими подключенными устройствами. Если автосогласование не удается, многоскоростное устройство определит скорость, используемую его партнером, но примет полудуплексный режим. Порт Ethernet 10/100 поддерживает 10BASE-T и 100BASE-TX. Порт Ethernet 10/100/1000 поддерживает 10BASE-T, 100BASE-TX и 1000BASE-T». [Физический уровень Ethernet. Википедия]
Пример плана этажа с расположением оборудования и кабелей локальной сети «План этажа с расположением локальной сети Ethernet» был создан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO, дополненного решением Network Layout Floor Plans из области «Компьютеры и сети» в ConceptDraw Solution Park.
www.conceptdraw.com/solution-park/computer-networks-layout-floor-plans

План этажа локальной сети Ethernet (1)

План этажа локальной сети Ethernet (2)

Планирование электрических розеток в вашем новом доме или при реконструкции

Хотя люди, решившие построить свой дом вместо того, чтобы покупать уже имеющийся на рынке, очень тесно сотрудничают с опытными строителями, подрядчиками и проектировщиками, иногда некоторые детали могут быть упущены из виду. Только после того, как они уже переехали в свой новый дом, они понимают, что должны были присутствовать на этапах планирования, когда дело касалось определенных вещей, включая места для доступа к электричеству в их доме. Чтобы избежать необходимости использовать грязные удлинители и электрические шины, найдите время, чтобы подумать о том, где вы хотели бы иметь легкий доступ к электричеству в вашем новом доме. Вот некоторые места, которые вы должны рассмотреть:

Кухня

Электротехнические нормы Канады, принятые местным правительством, устанавливают минимальное количество и общее расположение электрических розеток в вашем доме. Однако это не означает, что вы не можете добавить столько вилок, сколько позволяет ваша электрическая розетка. Кухня, где находится множество мелких и крупных электроприборов, — отличное место для начала этого процесса. Планируйте розетки по всему кухонному острову, чтобы можно было разместить миксеры, взбивалки и другие мелкие электроприборы. Внимательно изучите планировку своей кухни и установите вилки с большей силой тока везде, где вы будете перемещать холодильник и микроволновую печь в будущем. Разместите розетки под шкафами, чтобы обеспечить мягкое светодиодное освещение, которое практически ничего не стоит оставлять включенным на всю ночь.

Гостиная

Похоже, что в наши дни почти у каждого есть хотя бы одно устройство, которое необходимо часто заряжать, поэтому запланируйте множество электрических розеток во всех углах, а также еще больше розеток в центре. каждой стены. Если вы планируете повесить телевизор с плоским экраном на стену, поместите вилку прямо за ним, чтобы скрыть шнуры. Рассмотрите возможность установки в полу в центре гостиной на случай, если вам нужен журнальный столик для сувениров. Если вы занимаетесь украшением к Рождеству, подумайте, куда может пойти елка, и подключите вилку к выключателю в удобном месте. Воспользуйтесь всеми возможными удобствами при планировании своего нового дома.

Семейная/Игровая комната/Бар

Вам, вероятно, понадобятся розетки в нескольких местах для зарядных станций, но также подумайте о том, чтобы поставить вилки у входа, чтобы подготовиться к освещению вывесок бара. Если у вас есть бар, убедитесь, что в фартуке есть розетки для блендера, а также несколько розеток под баром для небольшого холодильника и льдогенератора. Если у вас есть камин, поставьте несколько дополнительных розеток по обеим сторонам каминной полки на тот случай, если вы захотите подключить освещенную скульптуру или часы.

Ванны

Ваш электрик будет знать, что вилки должны использоваться только вблизи воды, но сначала подумайте о местах. Попросите его установить вилки рядом с местом, где используются электроприборы. Протягивать шнуры через раковину не только очень опасно, но и очень неудобно.

Спальни

Сначала выясните, где будет стоять ваша кровать, затем поставьте заглушки рядом с тумбочками, примерно на два фута выше плинтуса, если вы хотите скрыть шнуры. Запланируйте заранее и подключите эти вилки к 3-позиционному выключателю, чтобы один выключатель внутри двери включал свет, а еще два — по обе стороны от изголовья, чтобы вы и ваш партнер могли легко включать и выключать свет, не выходя из дома. крышки. Не забудьте про гардеробную/гардеробную. Подумайте о том, где вы можете разместить свое тщеславие, и поместите там выход.

Гараж

Гараж является одним из тех мест, о которых обычно забывают при планировании электрических розеток. Наряду с розеткой в ​​центре потолка для устройства открывания гаражных ворот, разместите множество розеток вдоль стены, где вы планируете разместить верстак. Держите розетки на безопасном расстоянии от водонагревателя, но в остальном размещайте их примерно через каждые 6 футов или около того вокруг основания гаража, чтобы упростить использование воздушных компрессоров, магазинных пылесосов и других подобных электрических инструментов.

На открытом воздухе

Придерживаясь праздничной тематики, спланируйте розетки под карнизами, чтобы можно было использовать все праздничные украшения. Подключите вилки к выключателю, чтобы легко и просто включать и выключать свет, или, что еще лучше, ~ подключите их к таймеру. Вы также захотите, чтобы розетки GFI были ближе к земле вокруг вашего нового дома, чтобы можно было использовать инструменты и ландшафтное оборудование. Если вы хотите, чтобы в вашем новом доме была летняя кухня, воспользуйтесь этим шансом, чтобы разместить розетки на высоте бара. Наружные фонтаны, осветительные приборы и перголы также нуждаются в розетках. Небольшое планирование сейчас имеет большое значение для экономии денег позже.

Домашний офис

Нет ничего более раздражающего, чем необходимость ползать под столом, чтобы подключать и отключать компьютеры, модемы, маршрутизаторы, принтеры и т. д. Установите вилки немного выше уровня стола, чтобы упростить эту задачу. Если вы планируете повесить небольшой телевизор на стену, самое время установить розетку в выбранном месте.

План на будущее

Убедитесь, что ваш электрик предоставит вам электрическое обслуживание коробка, в которой есть как минимум шесть свободных мест для будущего расширения. Пока вы планируете свой новый дом, попросите электрика протянуть пустые трубы на чердак из служебной коробки. Это значительно ускорит подключение будущих розеток.
