Почему шуруповерт прокручивается под нагрузкой: Что делать если прокручивается шуруповерт

Содержание

Что делать если прокручивается шуруповерт

Шуруповерт это отличный помощник для ремонта внутри дома и снаружи. Часто приобретая отечественный или импортный шуруповерт мы хотим получить надежный и долговечный инструмент.

Однако, мы не задумываемся, но и зачастую забываем что надежность и долговечность техники напрямую зависит от условий хранения и правил эксплуатации.

Длительное использование и постоянные нагрузки, иногда порой превышающие установленные производителем практически всегда приводят к временным или полным сбоям в работе техники или прибора. В случае с шуруповертом это может быть прокручивание патрона.

С такой проблемой можно столкнуться даже если вы только что купили шуруповерт, но зачастую такая поломка происходит на поздних сроках эксплуатации.

Если это произошло не стоит паниковать, лучше начать искать сервисные центры производителя, потому как не все поломки вы сможете исправить самостоятельно.

Если шуруповерт прокручивается, то значит на это есть свои причины. Давайте рассмотрим самые распространенные причины данного явления.

Причины поломки шуруповерта

Недостаточная смазка редуктора. В этом случае вас выручит разборка и хорошая смазка последнего.
Искривление вала редуктора. Здесь вам скорее всего поможет его замена, нежели выпрямление. Лучше заменить деталь, чем использовать старую, иначе вам придется в конечном итоге все равно приобрести новую муфту.
Повреждение или поломка сателлита, или штифта к которому крепится сам сателлит.
Износ подшипников или самого вала редуктора.

При проверке неисправностей важно понять и видеть самые первые признаки неисправностей в приборе.

Признаки поломки инструмента

Звуки, не характерные для инструмента во время работы, то есть при нормальной работы инструмент издает нормальные для него звуки, а при поломке добавляются посторонние, например стук или треск, которых раньше не было.
Вибрация и (или) бой зажимного патрона. В этом случае вы можете почувствовать не характерную вибрацию инструмента или бой патрона во время инструмента.

Шуруповерт постоянно или периодически заклинивает во время работы.
Во время включения шуруповерта мотор начинает вращать патрон с помощью холостого хода. При этом вращение можно в легкую остановить с помощью руки, даже случае если прибор работает на второй скорости.
Прокручивание шуроповерта под нагрузкой во время работы. Это может быть сигналом поломки самой поломки или же обычной причиной поломки.

Подобные поломки следует искать в редукторе, муфте или переключателе скоростей. Долгая бесперебойная работа шуруповерта при нагрузке может стать причиной такой поломки как искривление вала. Поэтому следует строго следовать инструкции от производителя.

Данная поломка ведет за собой сильное биение и вибрацию шуруповерта. Ну и самая распространенная поломка среди шуруповертов это износ опорной втулки вала подшипника.

Если по время работы с шуруповертом вы услышали внезапный треск и заметили прокручивание в положении переключателя, то скорее всего это проблема с редуктором.

Как устранить неисправности

Если повреждена одна втулка или один подшипник можно просто заменить сломавшуюся или поврежденную деталь.
Заменяем водилу или же сам редуктор
Можно заменить шестерни полностью, а можно ограничится их починкой.

Ремонтируем шуруповерт поэтапно

Достаем двигатель и осторожно отсоединяем мотор и редуктор.
Разбираем сам редуктор. Чтобы собрать его точно также как он и был нужно сфотографировать его или же схематично зарисовать месторасположения редуктора.
Если у муфты стерты зубчики, то заменяем ее на новую. Ее необходимо жестко зафиксировать.

Осуществляем ремонт с помощью слесарных тисков, дрели и сверла нужного размера. Также вам понадобятся кусачки и несколько винтов.

Процесс ремонта отнимет у вас не очень много времени и внимания. Если вы все-таки решили починить стертые зубчики старой муфты, а не покупать новую, то вам понадобится дрель и сверло. Для этого вам будет достаточно просверлить несколько отверстий в тех местах, где были зубчики и ввернуть в эти отверстия необходимое количество винтов.

Если части винтов выступают, то укорачиваем их с помощью кусачек и включаем шуруповерт, чтобы проверить работоспособность инструмента.

Ниже в видео вы сможете визуально посмотреть сам процесс ремонта.

Почему Шуруповерт Прокручивается Под Нагрузкой

03.05.2019 GrogoreГайковерты, Шуруповерты

В текущее время многие сообразили полезность такового инструмента, как шуруповерт, и плохо представляют для себя, к примеру, проведение ремонта в квартире без него. Чем, что выход его из строя вызывает огромную досаду. Сходу появляется вопрос, как убрать неисправности шуруповерта.

Схема устройства шуруповерта.

Естественно, относится инструмент в мастерскую, если он срочно пригодился, то стоит задуматься, как выйти из положения самому. Ничего не остается делать, только отремонтировать шуруповерт в домашних условиях. Произвести такую операцию в ряде всевозможных случаев может фактически каждый. Для этой цели вам нужно приобщиться к его конструкцией и иметь простые познания по электротехнике и механике.

Шуруповерты хоть какой марки имеют в собственной базе аналогичную конструкцию и отличаются исключительно в деталях сборки. Выражаясь проще Этот расхожий слух инструмент состоит из корпуса, патрона, электронной и механической части. Вид и конструкция корпуса быть очень отличаться, но патрон у всех применяется кулачкового типа и размещается на вращающем валу редуктора.

Электронная часть представлена электродвигателем, переключателем направления вращения, также пусковой кнопкой с регулятором оборотов. Основным элементом не столько электронной части, да и всего шуруповерта, является электронный движок. Обычно употребляется коллекторный однофазовый движок. Запуск мотора осуществляется через пусковой конденсатор. Так же как и что остается сделать нашему клиенту движки этого типа, он состоит из статора, ротора и контактных щеток. Вращательное движение на основной вал шуруповерта передается от вала электродвигателя через редуктор.

Устройство шестерен редуктора шуруповерта.

Пусковая кнопка исполняет роль выключателя, обеспечивающего подачу электропитания на движок. Кнопка совмещена с регулятором мощности, позволяющим изменять скорость вращения электродвигателя. Регулятор имеет электрическое выполнение обычно на базе специального генератора (транзистора), помещенного на плате управления. Регулировка скорости делается методом конфигурации силы нажатия кнопки; при всем этом меняется сигнал на открытие транзистора, что, опять же, изменяет напряжение питания электродвигателя.

Ремонт редуктора шуруповерта MAKITA

Переключение направления вращения вала электродвигателя делается сменой полярности на электронном вводе. Сам регулятор обычно представлен в облике рычажка, для того перекидываются контакты на клеммах. Осуществляется реверс электродвигателя.

Механическая часть состоит из редуктора и регулятора механического усилия. Редуктор предназначен для уменьшения скорости вращения, передаваемого от вала электродвигателя на основной вал шуруповерта. Обычно употребляется редуктор планетарного типа. Таковой редуктор состоит из кольцевой и солнечной шестерни, сателлитов и водила. Количество сателлитов и водил находится в зависимости от числа ступеней, другими словами плавности конфигурации скорости. В шуруповертах используются редукторы с 2-мя или 3-мя ступенями. Принцип деяния планетарных редукторов прост — солнечная шестерня размещена на валу электродвигателя и передает вращение сателлита, который, следом, через водило передает вращение на кольцевую шестерню, расположенную по осносному валу. При передаче вращения от малой шестерни к большой скорость вращения миниатюризируется.

Механический регулятор усилия обеспечивает изменение нагрузки, передаваемое саморезу во время работы с шуруповертом. Регулятор работает в спектре до 16 позиций, что позволяет отлично использовать его при закручивании саморезов в материалы самой разной твердости и хрупкости. В механической части особо необходимо подчеркнуть систему подшипников, на которых запрессованы что остается сделать нашему клиенту крутящиеся валы.

Электронные составляющие шуруповерта.

К главным проявлениям дефектов шуруповертов по электронной части относится:

При нажатии пусковой кнопки инструмент не врубается.
Отсутствует регулировка мощности; направление вращения не меняется.
Инструмент работает, но наблюдается искрение иначе говоря слышно потрескивание и щелчки.

Если при нажатии пусковой кнопки шуруповерт не врубается, то следует проверить исправность деталей электронной части.

Начинать следует с проверки аккумов при наличии тестера (мультиметра). Измеренное на выходных клеммах напряжение должно соответствовать величине номинального напряжения, обозначенного на корпусе. Если напряжение отсутствует либо недостаточно делается зарядка аккумов. Для которого предназначена конструкция если и после использования зарядного устройства напряжение не появилось, делается вскрытие корпуса и проверяется качество паек и целостность проводки. Проверяется напряжение на каждом элементе, которое является чем двух 0,9-1 В. Если какой-нибудь элемент не выдает необходимое напряжение, то его следует сменять.

Последующим шагом должна стать проверка исправности пусковой кнопки. Тестером проверяется работа контактов кнопки. Если подача напряжения после нажатия кнопки не наблюдается, то следует сначала попробовать почистить контакты наждачной шкуркой, если у вас это не поможет, то сменять кнопку.

Схема электронных соединений шуруповерта.

После проверки всех частей, ответственных за подачу электроэнергии, проверяется электродвигатель. В первую очередь, зрительно оценивается состояние контактных щеток, потому что их износ — довольно распространенное явление. Если наблюдается износ щеток, то их следует сменять. Последующий шаг — проверка работоспособности пускового конденсатора. При несоответствии реальной его емкости номинальному значению, обозначенному на корпусе, он заменяется на аналогичный конденсатор с той же емкостью.

При целостности всех контактных и пусковых частей, также надежности пайки и подводящих проводов, проверке подвергается сам электродвигатель. Для этой цели вам извлекается якорь и проводится его зрительный осмотр. Повреждение или электронное замыкание меж витками обмотки будет сходу увидено. В случае отсутствия очевидных признаков проводится проверка целостности каждой обмотки в отдельности. Если целостность обмотки нарушена, то якорь нужно сменять или перемотать обмотку у спеца на особом оборудовании. Ремонт якоря электродвигателя в домашних условиях не делается.

Если проход когда шуруповерт врубается, однако скорость вращения не меняется при любом нажатии кнопки, следует находить неисправности в системе регулятора оборотов. Предпосылкой таковой неисправности может быть: неисправность пусковой кнопки, поломка транзистора, частичный износ контактных щеток электродвигателя. Работа всех контактов пусковой кнопки проверяется тестером. По готовности ее из строя починить будет трудно и целесообразнее поменять.

Качество транзистора на панельке управления проверяется зрительно (по изменению цвета) либо методом измерения величины входного и выходного сигналов. Проверяется целостность всей цепи в системе регулятора скорости.

За невозможность конфигурации направления вращения электродвигателя несут ответственность рычажный регулятор либо контактные щетки электродвигателя. Регулятор проверяется посредством тестера при разном расположении рычажка.

Предпосылкой искрения, треска как еще его называют щелчков, обычно, является частичное истирание иначе говоря сгорание контактных щеток электродвигателя.

Рекомендуется поменять щетки, если их длина уменьшится на 40% и поболее от начальной длины.

Схема внутреннего устройства шуруповерта.

Соответствующими признаками возникновения дефектов в механической части шуруповерта является:

возникновение сторонних звуков типа скрежета, рокота и т.п;
приметная вибрация основного вала с патроном;
полная по другому повторяющаяся остановка шуруповерта (заклинивание).

Чтобы отремонтировать шуруповерт, следует направить повышенное внимание на подшипники, на каких находится якорь мотора и основной вал. Поломка подшипников якоря становится предпосылкой появления шумов, а заклинивание, обычно, вызвано разрушением подшипника основного вала.

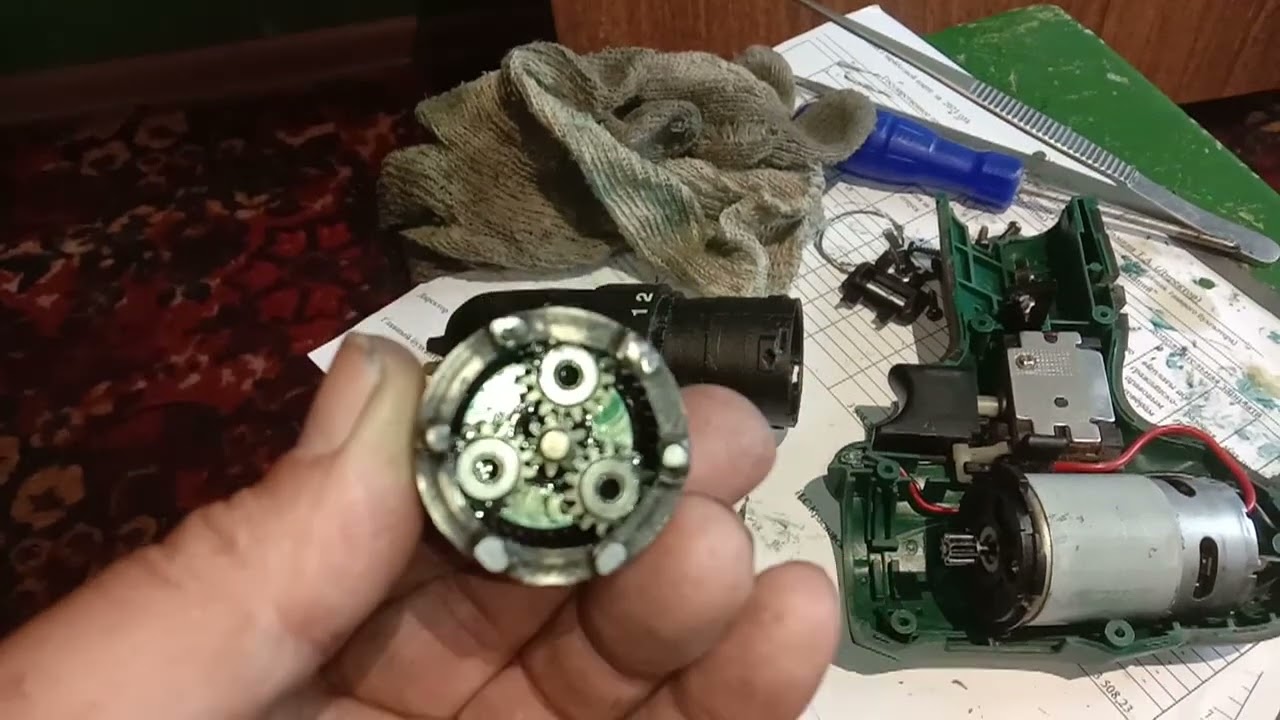

Как починить шуруповёрт SkiL \ Проскакивает скорость в шуруповёрте \ Ремонт редуктора

Вибрация, шумы как правило бывают вызваны дефектами в редукторе шуруповерта.

Более нередкие их предпосылки:

деформация вала редуктора;
повреждение зубьев шестерней;
разрушение штифта крепления сателлитов и некие другие.

Для выяснения обстоятельств следует разобрать редуктор, который размещен в пластмассовом корпусе типа 2-ух половин. Время от времени неисправности вызваны расцентровкой осей сателлитов. Здесь можно отремонтировать шуруповерт установкой этих осей в гнезда водил без смены. В большинстве случаев неисправности вызваны разрушением частей редуктора иначе говоря их необратимой деформацией. Такие детали требуют смены.

Чтоб отремонтировать шуруповерт своим штатом, нужно приготовить последующие инструменты:

плоскогубцы;
отвертка;
молоток;
тестер или мультиметр;
пробник электронный;
ключи гаечные;
шкурка либо брусок наждачный;
зубило;
ножик;
ножницы;
паяльничек.

Шуруповерт — это очень нужный инструмент, нужный в домашнем хозяйстве. Нельзя отчаиваться, если он вышел из строя. Нужно узнать причину неисправности и провести ремонт в кустарных условиях. Отремонтировать шуруповерт дома — это реально.

Источник

шуруповерт

классическая механика — Имеет ли значение длина отвертки?

спросил 8 лет, 5 месяцев назад

Изменено 8 лет, 5 месяцев назад

Просмотрено 31к раз

$\begingroup$

Каждый, кто имеет дело с винтами и отвертками, знает, что длинные отвертки прочнее , чем короткие. Однако я не могу найти никакой связи между длиной отвертки и механическим преимуществом. Для гаечного ключа это очевидно: длинные руки создают больший крутящий момент. Но в случае с отверткой все не так просто.

В этом вопросе я изначально не говорил об отвертках. На самом деле я собираюсь спроектировать простую машину с относительно длинной рукой, соединенной с электродвигателем. Интуитивно понятно, что длинная рука ослабляет двигатель (а может быть, я ошибаюсь?). Ответ на мой вопрос об отвертках поможет мне понять механизм этого дела и решить проблему.

классическая механика

$\endgroup$

$\begingroup$

У длинной отвертки угол наклона может быть меньше, чтобы вы не теряли усилие из-за приложения части его в неправильном (перпендикулярно к оси вращения) направлении.

$\endgroup$

$\begingroup$

С этого сайта :

Крутящий момент выражается в единицах силы, умноженной на расстояние, но, конечно, расстояние не расстояние вдоль оси вращения (вала отвертки), а вместо этого расстояние от оси. Это одна из причин, по которой отвертки иметь ручки; чем больше ручка, тем больше крутящий момент на валу обеспечивается заданной силой. (хотя на самом деле более важным вопросом может быть сила трения, которую может произвести ваша рука, т. пропорциональна площади контакта с поверхностью, которая сама по себе, конечно, определяется длиной и радиусом ручки.)
Если вы крепко держите отвертку, ваше предплечье и отвертка действует как единое целое, а крутящий момент зависит от того, насколько далеко вы локоть от оси вращения. Если рассматриваемый винт, скажем, внутри корпуса компьютера более длинная отвертка может позволить вам получить предплечье под прямым углом к стержню и, таким образом, как можно возможный; короткая отвертка, наоборот, может стеснить вас так, что не только ваша рука находится под меньшим углом, но вам, возможно, придется применить усилие запястьем, а не всей рукой, сочетая уменьшенное сила более слабого набора мышц с уменьшенным плечом рычага, и создает гораздо меньший крутящий момент.
Также это может быть связано со способностью более длинного вала слегка скрутить. Эта эластичность, кажется, впитывает неровности в силу, которую вы можете приложить рукой, и позволяет применить устойчивый высокий крутящий момент без случайного перекручивания отвертки голову из слота.

$\endgroup$

$\begingroup$

Для отверток существенным ограничением является допустимый угол до того, как отвертка выйдет из паза. При приложении большой силы люди не могут полностью удерживать центр вращения. Более длинный драйвер означает, что угол для данного колебания меньше, поэтому драйвер остается в своем пазу при более высоком крутящем моменте.

Я лично обнаружил, что иногда я могу получить лучший крутящий момент с помощью высококачественной миниатюрной отвертки (с узкой рукояткой с вращающимся концом), которую держат одной рукой, вращая, а другой нажимая, а не с помощью более крупной отвертки в одной руке — предотвращение «выпадение» головы важнее рычага. Я также не обнаружил такого же эффекта с шестигранными или торцевыми приводами, только с плоскими и крестообразными винтами, которые могут вывернуться.

Что касается длинного вала, приводимого в движение двигателем, то это не будет иметь большого эффекта, если вал приводит в движение что-то, к чему он прочно прикреплен. Однако добавление гибкой муфты между двигателем и валом будет иметь аналогичный эффект, поскольку позволит двигателю вращаться вокруг оси своих подшипников, а вал вокруг своей оси, даже если есть небольшое смещение.

$\endgroup$

$\begingroup$

Каждый, кто имеет дело с шурупами и отвертками, знает, что длинные отвертки прочнее коротких.

У меня есть и я использую отвертки, но я не уверен, что это правда.

Я уверен, что прочность вала отвертки на кручение не зависит от длины. По крайней мере, не заметно в диапазоне длин стержня отвертки, с которым я сталкивался 93 $, где $\tau_{max}$ — максимальное касательное напряжение материала, а D — диаметр сплошного стержня с круглым поперечным сечением. Артикул

Ваша рука может приложить больший крутящий момент к рукоятке большего размера, но длина незажатого стержня не оказывает существенного влияния на крутящий момент, который вы можете приложить к концу биты. В целом я ожидаю, что более короткие карданные валы будут прочнее, а не слабее.

$\endgroup$
