Подключение диодной ленты к 220 через выключатель: Подключение светодиодной ленты 220 Вольт.

Как подключить светодиодную ленту 220 вольт.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:

• заглушка


• коннектор-вилка


• Преимущества

  Какие же преимущества имеет светодиодная лента 220В?

  1Как уже было сказано выше, она не требует блока питания.

  Отсюда выходит существенная экономия общих затрат.

• 2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

  Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

  Она сразу может идти в катушках протяженностью по 50-100 метров.


  То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

  Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.


  Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.


  3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

  Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

  4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

  Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,


  то для 220В можно выбирать и меньшие сечения.

  Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.



  Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

• Недостатки

  Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

  1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.
  Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

• Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.


  2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

  В зависимости от типа светодиода ее можно отрезать:



  • по 50см





  • по 1 метру





  • по 2 метра



  То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.

Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

4Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

5Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

• сама лента



У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

• вилка 220V с диодным мостом-выпрямителем и разъемом на конце


• заглушка



Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Применение

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.

Пошаговая инструкция по подключению светодиодной ленты

Все большую популярность набирает скрытая светодиодная подсветка потолка и отдельных объектов в комнате: зеркал, полок в шкафу, кровати. Для такого вариант освещения используют специальную ленту, которая может быть одноцветной или же многоцветной (RGB). Если Вы не знаете, как подключить светодиодную ленту к 220 вольт своими руками, далее мы предоставим пошаговую инструкцию со схемами, фото и видеоуроками.

• Одноцветная
• Выбираем схему подключения
• Соединяем комплектующие
• Многоцветная

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):

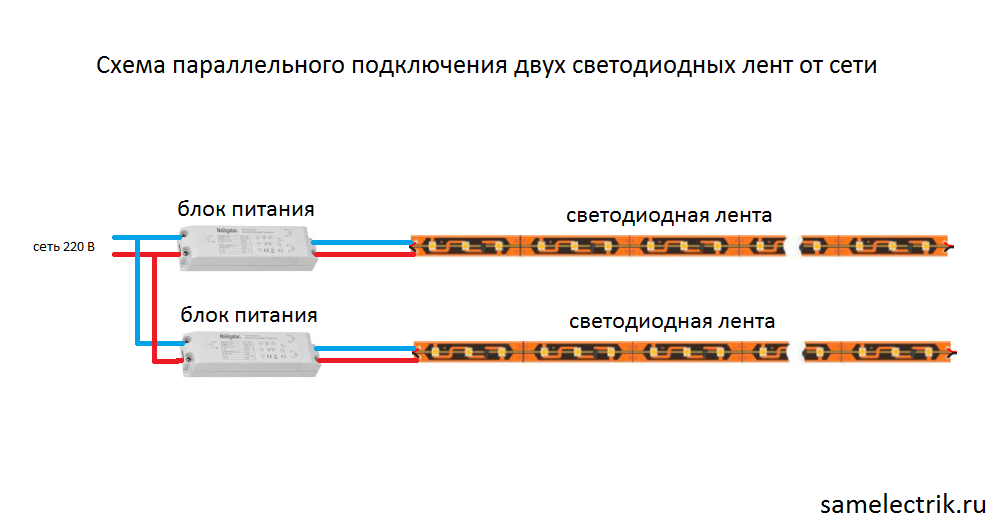

Параллельно:

С двумя блоками питания (если лента большой длины):

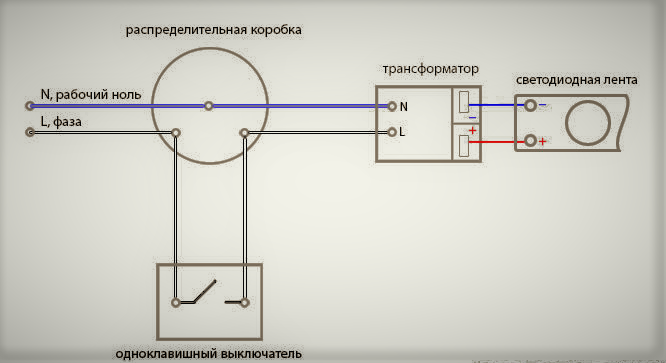

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

1. Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
2. Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм². При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
3. Подготовить паяльник, канифоль и припой.
4. Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
5. Зачистить провода для подключения изделия на 2-3 мм для пайки.
6. Выполнить лужение проводов и контактных площадок для пайки.
7. Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой. Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
8. Заизолировать место пайки, используя термоусадочную трубку. Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
9. Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
10. К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

Наглядная инструкция по подсоединению контактов

Многоцветная

Если Вы хотите подключить цветную RGB ленту в домашних условиях, технология соединения не слишком изменится. В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Схемы подключения RGB ленты мы также рассматривали, предоставляем их еще раз к Вашему вниманию.

Стандартный способ:

Параллельное включение:

Использование усилителя:

Два блока питания:

В остальном инструкция по соединению аналогична предыдущей – провода паяют, оголенные контакты изолируются, после чего проверяется правильность подключения всех элементов цепи! Наглядно увидеть, как подсоединить разноцветную RGB ленту к сети своими руками, Вы можете на видео ниже:

Инструкция по подсоединению многоцветной ленты

Вот и все, что мы хотели рассказать Вам о том, как подключить светодиодную ленту к 220 вольт своими руками. Как Вы видите, инструкция по подключению многоцветной и одноцветной модели не сильно отличаются, главное – правильно подсоединить провода по цветам. Если вдруг у Вас возникли вопросы, можете задать их, используя форму Вопрос электрику!

можно ли без блока питания

1. Особенности ленты на 220В

2. Лента низковольтная

3. Блок питания

4. С балластом

5. Типичные ошибки подключения

Осветительные приборы в питание в большинстве случаев осуществляется от бытовой электросети 220 В. Из альтернатив можно назвать разве что осветительные приборы, подключаемые к бортовой сети автомобилей или мотоциклов. В остальных случаях в начале цепи питания светодиодной ленты всегда находится источник переменного напряжения 220 вольт, будь то бытовая розетка или распределительный щит. На практике существуют разные варианты подключения светодиодных светильников, которые зависят от параметров осветительного прибора.

Особенности ленты на 220 вольт

Самый банальный вариант — использование ленты, рассчитанной на полное напряжение сети. Однако напрямую подключать светильник к бытовой сети крайне нежелательно. Хотя светоизлучающие элементы имеют одностороннюю проводимость и светятся во время положительной полуволны синусоиды, во время отрицательной к ним прикладывается напряжение обратной полярности. Светодиоды не предназначены для работы в качестве высоковольтных выпрямителей, поэтому обратное напряжение для них будет слишком велико и срок службы элементов будет коротким. Светодиодную ленту следует включать через выпрямитель — желательно мост (двухполупериодная схема).

Подключение LED-ленты через диодный мост. Фазировка при таком подключении не важна, фазу и ноль можно подключить к любому входному выводу выпрямителя.

Недостатком использования высокого напряжения при равной мощности является пониженный ток, поэтому участки ленты можно соединять последовательно до 100 м общей длины (низковольтные светильники — до 5 м). Также плюсом является возможность использования проводников с уменьшенным сечением, но не в ущерб механической прочности.

Важно! Основным недостатком этого варианта является крайняя нежелательность использования высоковольтной ленты внутри помещений.

Для регулировки яркости можно использовать диммер — Включается перед выпрямителем. Диммер может быть как ручным с поворотной кнопкой, так и с дистанционным управлением.

Низковольтная полоса

Если местные условия не позволяют использовать 220 вольт, необходимо использовать полосы на 5/12/24/36 вольт. Здесь тоже есть множество… вариантов подключения… к бытовой электросети.

Правильное подключение двух и более потребителей.

Блок питания

Самый очевидный вариант – эксплуатация светильника вместе с блоком питания на соответствующее напряжение. Громоздкие и неэкономичные источники, построенные по классической схеме с понижающим трансформатором, давно вытеснены из области LED-освещения легкими и мощными импульсными блоками. Поэтому выбор БП производится в основном по двум параметрам:

• выходное напряжение;
• Максимально допустимая мощность нагрузки.

Первая характеристика выбирается просто: напряжение должно соответствовать напряжению полосы. Второй зависит от нагрузки и рассчитывается по формуле Пбп=Руд*Л*К где:

• Руда — мощность, потребляемая одним метром ленты;
• L — общая длина секций ремня;
• К — коэффициент запаса, равный 1,2…1,4.

Результат округляется до ближайшего стандартного значения. Если в блоке питания указана не мощность, а максимально допустимый ток, его можно пересчитать в мощность по формуле Pbp=Imax*Uv.

Читайте также

Расчет блока питания светодиодной ленты 12 В

С балластом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно по соображениям безопасности. Каждая точка цепи будет находиться под полным линейным напряжением, поэтому все манипуляции необходимо производить при полном отключении полосы. Но если более безопасных вариантов нет, можно подключиться к сети через резистор, который погасит избыточное напряжение. Его номинал выбирают так, чтобы при рабочем токе (определяемом мощностью лампы) на него приходилась разница между напряжением сети и номинальным напряжением полосы:

Rb=(сеть-Uном)/(Iном) где:

• Rb — значение балластного сопротивления;
• U сеть — напряжение сети;
• Uном — номинальное напряжение ленты;
• Iном — номинальный ток ремня, рассчитываемый по формуле Руд*L /Uном.

Важно! В данном расчете необходимо использовать амплитудное значение сетевого напряжения 310 В.

При задании номинального напряжения ленты 5 вольт мощность 1 метра ленты 10 Вт и общая длина 5 м , можно рассчитать значение Rb:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд такое подключение гораздо дешевле и проще, чем с блоком питания.

Подключение шлейфа через гасящий резистор.

На самом деле все не так радужно. Во-первых, необходимо рассчитать мощность, рассеиваемую балластом, как ток, умноженный на напряжение (здесь мы берем действующее значение напряжения 220 В):

Pb=Iном*220В = 10А*220В=2200Вт. Резистор такой мощности найти сложно, да и размеры у него будут соответствующие. А по мере увеличения мощности полотна расчетное сопротивление будет падать, а рассеиваемая (затрачиваемая!) мощность будет расти, поэтому этот способ подходит только для маломощных светильников. Эту проблему можно обойти, используя конденсатор вместо резистора в качестве балласта. Его емкость рассчитывается по приведенной выше формуле:

С=4,45 (U-сеть-Uном)/(Iном), где С — емкость в мкФ.

Использование конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в цепь необходимо добавить два резистора:

• R1 — сопротивлением несколько сотен кОм для разряда конденсатора после его отключения;
• R2 — для ограничения зарядного тока в момент включения его номинальное значение может составлять несколько десятков Ом.

Но это не единственная проблема:

1. Уже упоминались вопросы электробезопасности при эксплуатации лент с таким подключением. Поэтому соединять таким образом можно только ленту с силиконовой капсулой, а места соединения необходимо тщательно изолировать. И не рекомендуется использовать такое соединение во влажных помещениях (бассейны, бани, аквариумы).

   Версии с силиконовой оболочкой не боятся воды, но сильно нагреваются.

2. Расчет верен только для определенной ленты заданной длины. Балласт необходимо пересчитывать при любой замене или изменении длины стропы.
3. Напряжение сети при нормальной работе может отклоняться в пределах 5 %, максимально допустимое значение составляет 10 %. Наиболее распространенные резисторы также имеют точность в пределах 10%. С учетом разброса параметров ленты относительно заявленных, напряжение ленты (и ток через светодиоды) могут существенно отличаться от расчетных, даже если расчеты уточнять реальными измерениями — просто из-за флуктуаций напряжения напряжение сети. Результатом может быть, с одной стороны, снижение яркости свечения, а с другой — выход светильника из строя из-за перегрузки по току. Эта проблема проявляется тем отчетливее, чем ниже напряжение питания полосы. Если вы используете конденсатор, проблема только усугубляется, потому что число номиналов емкости встречается реже, чем число сопротивлений, и реальная точность ниже.
4. При использовании диммера для управления яркостью или контроллера для управления цветом RGB лент ток через светодиоды изменится, при этом изменится падение напряжения на балласте, что также усугубит нестабильность падения напряжения по полосе синхронно с изменением тока. Поэтому использование приборов для регулирования интенсивности излучения исключено .

Из-за совокупности проблем такое подключение следует использовать только в случае полной невозможности использования блока питания на соответствующее напряжение.

Параллельное соединение полотен с индивидуальным балластом.

Если используется несколько отрезков ткани общей длиной более 1 метра, их необходимо соединить параллельно. В противном случае ленточные проводники не смогут справиться с полным током системы освещения. А еще лучше рассчитать балласт для каждой секции отдельно. Если замена необходима, пересчитывается только стропа, подлежащая замене. Диодный мост должен выдерживать суммарный ток всех участков полосы.

Типичные ошибки при подключении

Самая распространенная ошибка при подключении удлинителя к сети через блок питания заключается в неправильном расчете мощности. Идеально измерить реальный потребляемый ток амперметром, пересчитать его в мощность и сравнить с максимальной мощностью блока питания при первом подключении. Эту процедуру следует выполнять всегда, если блок питания начинает издавать посторонние шумы при включении, появляются признаки перегрева и т. д.

Схема измерения тока.

При использовании источника питания очень желательно предусмотреть переключающее устройство на стороне входа и на стороне выхода. На высокой стороне отключение можно выполнить, просто вытащив вилку из розетки. В случае стационарного подключения должна быть возможность снять напряжение со входа путем отключения автоматического выключателя (он должен быть всегда!).

Фазировку соблюдать не нужно (подключение нуля и фазы к соответствующим клеммам БП). На работоспособность не влияет — на входе ИИП стоит выпрямитель. Но при переключении необходимо одновременно отключать фазный провод или фазный и нулевой провод (при подключении через розетку это делается само собой). Проводник защитного заземления (PE) всегда должен быть подключен, если он имеется – только так можно обеспечить эксплуатационную безопасность. Соединение защитного заземления не должно прерываться.

Схема подключения коммутационных устройств.

При бестрансформаторном подключении измерение фактического тока становится еще более важным. Но вместо этого вы можете измерить фактическое напряжение на контактных площадках ленты при первом включении. Если он сильно отклоняется от номинала, вы должны отрегулировать номинал балласта в соответствующую сторону. Если напряжение у потребителя ниже необходимого, необходимо уменьшить номинал резистора или увеличить емкость конденсатора. Если напряжение выше, то делаем наоборот. Измерение следует производить с осторожностью, не касаясь неизолированных частей щупов мультиметра.

Диаграмма измерения напряжения.

Также для низковольтных лент ошибочно использовать соединительные проводники с меньшим сечением, чем требуется для существующего тока. Во время работы следует обращать внимание на температуру проводов (в идеале, если у вас есть для этих целей пирометр, тепловизор или другое диагностическое оборудование). Если наблюдается повышенный нагрев, Нужно заменить проводники на более толстые. . Чтобы не ошибиться изначально, можно воспользоваться таблицей сечений.

Смотрите точно: Светодиодная лента 220 вольт топ или барахло12 что лучше и хуже ленты12

Подключить светодиодную ленту к сети 220 В можно самыми разными способами. Но лучше всего все же использовать импульсный блок питания . Все остальные методы являются альтернативой в безнадежных случаях.

Объяснение серий и параллельных цепей

Надеемся, что те, кто ищет практическую информацию об электрических цепях и подключении светодиодных компонентов, первыми нашли это руководство. Однако вполне вероятно, что вы уже читали страницу Википедии о последовательных и параллельных схемах здесь, возможно, несколько других результатов поиска Google по этому вопросу, и все еще неясны или хотите получить более конкретную информацию, касающуюся светодиодов. В течение многих лет предоставления обучения, обучения и объяснения концепции электронных схем клиентам мы собрали и подготовили всю важную информацию, необходимую, чтобы помочь вам понять концепцию электрических схем и их связь со светодиодами.

Во-первых, не позволяйте электрическим цепям и проводке светодиодных компонентов звучать пугающе или запутанно — правильное подключение светодиодов может быть простым и понятным, если вы будете следовать этому сообщению. Давайте начнем с самого основного вопроса…

Какой тип схемы мне следует использовать?
Одно лучше другого…Последовательное, параллельное или последовательное/параллельное?

Требования к осветительным приборам часто диктуют, какой тип схемы можно использовать, но, если есть выбор, наиболее эффективным способом работы светодиодов высокой мощности является использование последовательной схемы с драйвером светодиода постоянного тока. Запуск последовательной цепи помогает обеспечить одинаковое количество тока для каждого светодиода. Это означает, что каждый светодиод в цепи будет иметь одинаковую яркость и не позволит одному светодиоду потреблять больше тока, чем другому. Когда каждый светодиод получает одинаковый ток, это помогает устранить такие проблемы, как тепловой разгон.

Не волнуйтесь, параллельная схема по-прежнему является приемлемым вариантом и часто используется; позже мы опишем этот тип схемы.

Однако сначала давайте рассмотрим последовательную цепь :

Часто называемую «гирляндной цепью» или «петлей», ток в последовательной цепи следует по одному пути от начала до конца с анодом (положительным ) второго светодиода, подключенного к катоду (минусу) первого. На изображении справа показан пример: чтобы подключить последовательную цепь, как показано, положительный выход драйвера подключается к положительному выводу первого светодиода, а от этого светодиода выполняется соединение от отрицательного к положительному второй светодиод и так далее, до последнего светодиода в цепи. Наконец, последнее соединение светодиода идет от отрицательного контакта светодиода к отрицательному выходу драйвера постоянного тока, создавая непрерывную петлю или гирляндную цепь.

Вот несколько пунктов для справки о последовательной цепи:

1. Один и тот же ток протекает через каждый светодиод
2. Общее напряжение цепи равно сумме напряжений на каждом светодиоде
3. Если один светодиод выйдет из строя, вся схема не будет работать
Цепи серии
4. проще подключать и устранять неполадки
5. Изменение напряжения на каждом светодиоде допустимо

Подача питания на последовательную цепь:

Концепция петли уже не проблема, и вы определенно можете понять, как ее подключить, но как насчет ПИТАНИЕ последовательная цепь.

Второй пункт списка выше гласит: «Общее напряжение цепи равно сумме напряжений на каждом светодиоде» . Это означает, что вы должны обеспечить, как минимум, сумму прямых напряжений каждого светодиода. Давайте посмотрим на это, снова используя приведенную выше схему в качестве примера, и предположим, что светодиод представляет собой Cree XP-L с током 1050 мА и прямым напряжением 2,95 В. Сумма трех из этих прямых напряжений светодиода равна 8,85 В _ДК . Таким образом, теоретически минимальное входное напряжение, необходимое для работы этой схемы, составляет 8,85 В.

В начале мы упомянули об использовании драйвера светодиодов постоянного тока, потому что эти модули питания могут изменять свое выходное напряжение в соответствии с последовательной схемой. Поскольку светодиоды нагреваются, их прямое напряжение изменяется, поэтому важно использовать драйвер, который может изменять свое выходное напряжение, но поддерживать одинаковый выходной ток. Для более глубокого понимания драйверов светодиодов загляните сюда. Но в целом важно убедиться, что входное напряжение драйвера может обеспечить выходное напряжение, равное или превышающее 8,85 В, которые мы вычислили выше. Некоторым драйверам требуется вводить немного больше, чтобы учесть питание внутренней схемы драйвера (драйвер BuckBlock требует дополнительных 2 В), в то время как другие имеют функции повышения (FlexBlock), которые позволяют вам вводить меньше.

Надеюсь, вы сможете найти драйвер, который сможет реализовать вашу светодиодную схему с последовательными диодами, однако есть обстоятельства, которые могут сделать это невозможным. Иногда входного напряжения может быть недостаточно для последовательного питания нескольких светодиодов, или может быть слишком много светодиодов для последовательного включения, или вы просто хотите ограничить стоимость драйверов светодиодов. Какой бы ни была причина, вот как понять и настроить параллельную схему светодиодов.

Параллельная цепь:

Если последовательная цепь получает одинаковый ток для каждого светодиода, параллельная цепь получает одинаковое напряжение для каждого светодиода, а общий ток для каждого светодиода равен общему выходному току драйвера, деленному на количество параллельных светодиоды.

Опять же, не волнуйтесь, здесь мы увидим, как подключить параллельную схему светодиодов, и это должно помочь связать идеи воедино.

В параллельной схеме все положительные соединения соединяются вместе и возвращаются к положительному выходу драйвера светодиодов, а все отрицательные соединения соединяются вместе и возвращаются к отрицательному выходу драйвера. Давайте посмотрим на это на изображении справа.

В примере, показанном с выходным драйвером 1000 мА, каждый светодиод получит 333 мА; общий выход драйвера (1000 мА), разделенный на количество параллельных цепочек (3).

Вот несколько пунктов для справки о параллельной схеме:

1. Напряжение на каждом светодиоде одинаковое
2. Общий ток представляет собой сумму токов через каждый светодиод
3. Общий выходной ток распределяется по каждой параллельной цепи
4. В каждой параллельной цепочке требуются точные значения напряжения, чтобы избежать перегрузки по току

Теперь давайте немного повеселимся, объединим их вместе и нарисуем последовательную/параллельную цепь :

Как следует из названия, последовательно-параллельная цепь объединяет элементы каждой цепи. Начнем с последовательной части схемы. Допустим, мы хотим запустить в общей сложности 9 светодиодов Cree XP-L по 700 мА каждый с напряжением 12 В _{постоянного тока} ; прямое напряжение каждого светодиода при 700 мА составляет 2,98 В _{постоянного тока} . Правило номер 2 из пунктов списка последовательной схемы доказывает, что 12 В _{постоянного тока} недостаточно для работы всех 9 светодиодов последовательно (9 x 2,98 = 26,82 В _{постоянного тока} ). Однако 12В _{постоянного тока} достаточно для запуска трех последовательных (3 x 2,98 = 8,94 В _{постоянного тока} ). И из правила параллельной схемы номер 3 мы знаем, что общий выходной ток делится на количество параллельных цепочек. Итак, если бы мы использовали BuckBlock на 2100 мА и имели три параллельные цепочки из 3 светодиодов последовательно, то 2100 мА разделились бы на три, и каждая серия получила бы 700 мА. Пример изображения показывает эту настройку.

Если вы пытаетесь собрать светодиодную матрицу, этот инструмент планирования светодиодных цепей поможет вам решить, какую схему использовать. На самом деле это дает вам несколько различных вариантов различных последовательных и последовательно-параллельных цепей, которые будут работать. Все, что вам нужно знать, это ваше входное напряжение, прямое напряжение светодиода и количество светодиодов, которые вы хотите использовать.

Неисправность нескольких цепочек светодиодов:

При работе с параллельными и последовательно-параллельными цепями следует помнить, что если цепочка или светодиод перегорают, светодиод/цепочка затем отключается от цепи, поэтому лишние текущая нагрузка, которая шла на этот светодиод, затем будет распределена на остальные. Это не является серьезной проблемой для массивов большего размера, поскольку ток будет рассеиваться в меньших количествах, но как насчет схемы, состоящей всего из 2 светодиодов/цепочек? Затем ток для оставшегося светодиода/цепочки будет удвоен, что может быть более высокой нагрузкой, чем может выдержать светодиод, что приведет к перегоранию и разрушению вашего светодиода! Убедитесь, что вы всегда помните об этом, и старайтесь иметь настройку, которая не испортит все ваши светодиоды, если один из них перегорит.
