Подключение гидроаккумулятора в систему водоснабжения своими руками

Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

Содержание статьи:

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно , которое планомерно подает команду на отключение насоса.

Галерея изображений

Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать . Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

При открывании любого водопроводного крана системы объем воды в баке уменьшается, как следствие падает давление. Падение давления до заданного значения фиксирует реле, которое запускает в работу насос (+)

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью , собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Галерея изображений

Фото из

Подготовка гидробака к подключению

Установка уголка на выходной патрубок

Накрученный на патрубок фитинг

Устанавливаемые на выходе устройства

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать , большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует , то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство

К полу его крепят с применение резиновых прокладок, а к трубопроводу – с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться. Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Галерея изображений

Фото из

Шаг 1: Ввод водопровода через цоколь или фундамент

Шаг 2: Ввод силового кабеля погружного электронасоса

Шаг 3: Настройка гидроаккумулятора после сборки линии

Шаг 4: Подсоединение гидробака к системе водоснабжения

Шаг 5: Расположение второго гидробака в кессоне

Шаг 6: Установка манометра для второго гидроаккумулятора

Шаг 7: Обратный клапан гидробака для ветки на полив

Шаг 8: Сливной кран водопроводной линии для полива

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

• Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
• Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на , которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя.

Если говорить о упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Содержание статьи:

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

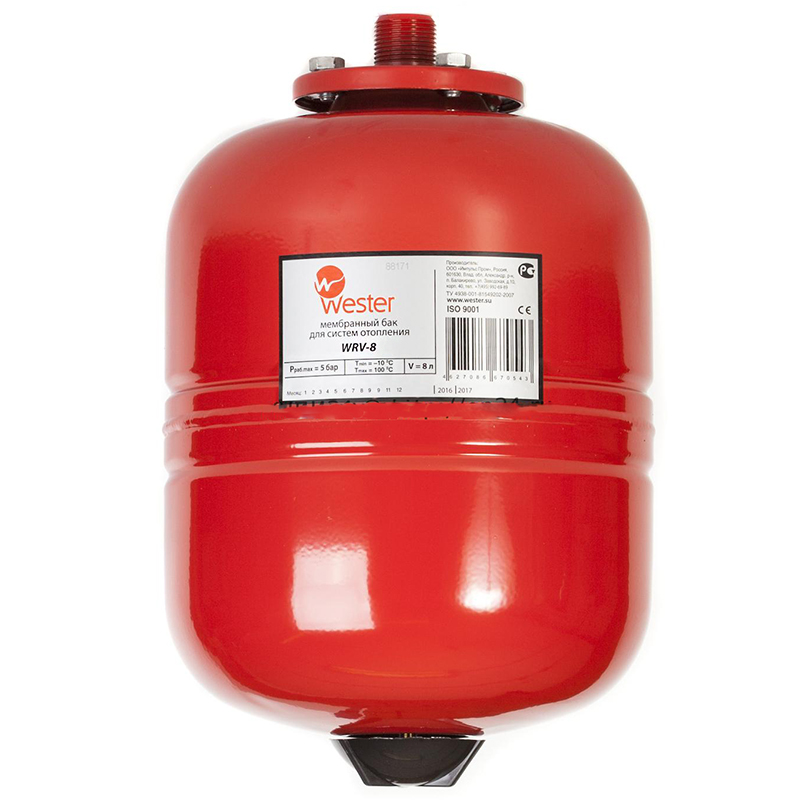

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании . Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в , нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность росто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Расширительный бак для водоснабжения — типы, виды и самостоятельный монтаж

Здесь вы узнаете:

Расширительный бак для водоснабжения нужен для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей воды.

Устройство и функции расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

• Поддерживает давление при отключенном насосе.
• Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
• Сохраняет под давлением некоторое количество воды.
• Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего.

В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

• С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

Мембрана для гидроаккумулятора

• Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Правильный выбор прибора

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Лучше поинтересоваться про материал, из которого изготовлена мембрана. Её экологичность и стабильность улучшат комфорт, а также срок службы системы.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Схемы подключения гидробаков

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.

• подающим, спускным и отводящим патрубками;
• манометром;
• предохранительным клапаном;
• датчиком уровня;
• ниппелем – устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы.  Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Правила обслуживания гидробака

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

1. Проверять давление в воздушной камере.
2. Проводить внешний осмотр корпуса установки.
3. Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
4. Инспектировать герметичность трубопроводов и работу запорной арматуры.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Гидроаккумулятор и расширительный бак: в чем разница

Вопрос в чем разница гидроаккумулятора и расширительного бака для некоторых потребителей остается непонятным, хотя такое оборудование применяется в котельных достаточно давно.

Системы водоснабжения и отопления нельзя представить без подобных удачных дополнений, большинство людей привыкло различать эти устройства по оттенку.

Один из агрегатов выпускается в синем, а другой в красном цвете, но в их строении есть свои нюансы. Я хочу подробно разобрать отличия приспособлений и описать цель установки каждого типа аппарата.

СодержаниеПоказать

Конструкция и назначение расширительного бака

Это приспособление состоит из элементов, которые хочу привести списком, что поможет в дальнейшем разобраться с функцией агрегата для системы отопления, в конструкцию входит:

1. Патрубок для подключения.
2. Мембрана.
3. Рабочая полость.
4. Газовый резервуар.
5. Воздушный ниппель.

Принцип работы устройства достаточно прост, он направлен на компенсацию расширения теплоносителя за счет свободного пространства, которое отделено специальным приспособлением из мягкой резины.

Без этого бака система горячего водоснабжения, идущая к радиаторам, могла подвергаться различным поломкам, максимально допустимое значение давления при нагреве любой жидкости в разводке по законам физики растет.

Я всегда привожу пример для лучшего разъяснения, чтобы максимально точно выделить важные моменты, он выглядит так, если воду разогреть до 100 градусов, то ее объем станет на 4,3% больше.

Увеличение на 1 градус без учета деформации трубопровода способно повысить давление на 3 бара, что при значительных изменениях окажется губительным не только для котла, но и по отношению к радиаторам.

Все соединения обязательно со временем разгерметизируются, а жидкость образует потоп, это будет довольно неприятным явлением в любом доме, что приведет к вынужденному ремонту напольного покрытия.

Устройство и назначение гидроаккумулятора

Подобное оборудование имеет свои особенности строения, которые могу также привести списком, в устройство входят:

1. Воздушный ниппель.
2. Мембрана.
3. Металлический корпус.
4. Полость для газа.
5. Рабочий резервуар.
6. Отверстие для подключения притока жидкости.

По мнению большинства хозяев, синий цвет корпуса подразумевает выполнение функции накопления воды, но этот агрегат выполняет не только эту операцию.

Хочу отметить частые возникновения колебаний напора в системе водоснабжения, в процессе работы мощного насоса могут появиться гидроудары, эти все эксцессы удачно демпфирует устройство, защищая тем временем трубопровод, фитинги и краны от разрыва.

Я всегда уверял пользователей, что с таким устройством можно существенно продлить срок службы насоса, ведь он будет включаться реже. Гидроаккумулятор имеет простое строение, но благодаря его работе получится избежать массы проблем.

Поскольку в объем бака заполняется питьевая вода, то от ее соприкосновения с металлическим корпусом будут возникать неприятные отложения ржавчины и других, вредных для здоровья человека веществ, поэтому внутри аппарата была придумана специальная мембрана.

Такой элемент интенсивнее поддается деформации, чем отличается от расширительной установки для отопления, которую создают из максимально прочного материала.

В чем различия

Гидроаккумулятор – накапливает необходимый объем воды и защищает систему от гидро-ударов. Расширительный бак – защищает от теплового расширения теплоностителя.

Сейчас вкратце я опишу процессы работы в каждом устройстве, чтобы вы поняли в чем отличия в работе.

Как работает расширительный бак

Емкости, которые люди привыкли видеть в красном цвете, предназначены для устранения негативного влияния после нагрева теплоносителя, что приводит к увеличению давления в системе. Поскольку работа котла предполагает закрытый тип разводки без такого оборудования не обойтись, лишней жидкости некуда деться, и ее выталкивает в специально отведенный резервуар в расширительном баке.

Излишек появляется после нагрева любого теплоносителя, приведу пример на обычной воде, коэффициент ее расширения равен 0,3% на каждые 10 градусов набранной температуры. Жидкость по сравнению с газом не обладает какими-либо особыми свойствами сжатия, это обусловлено высокой плотностью.

Единственным выходом из системы может быть только ее разрыв, чего допускать нельзя. Чтобы избежать этих неловких ситуаций, специалисты разработали довольно практичное и безопасное устройство, но для его корректной работы нужна настройка.

Как работает гидроаккумулятор

Гидроаккумулятор, в отличие от бака работает непосредственно в системе водоснабжения и является ее неотъемлемой частью. Предназначение у двух типов оборудований одно, но сфера действия несколько отличается.

У этого вида агрегата мембрана грушевидная, она будет заполняться до тех пор, пока последний воздух давление практически полностью не уравновесит. Сам элемент изготовлен из пищевой резины, поскольку жидкость должна оставаться пригодной для применения, а за счет особой формы вода не соприкасается с металлом.

Фото с сайта: nivaperm.ru

Расширительный бак также имеет мембрану, но ее расположение несколько отличается, она делит резервуар на две части. В одной из них находится теплоноситель, а другая заполнена газом или воздухом.

Изготавливают этот элемент из резины высокого качества, которая при необходимости могла бы выдержать высокие температуры, они в определенных случаях достигают 90 градусов.

Если сравнивать два вида изделий, то у них я вижу сходства в поддержании нужного количества воды для пользователя, защиту от гидроударов и повышенного давления.

Ведь при каждом резком включении и выключении насоса от этого момента не избавиться. От гидроаккумулятора ожидается, что он какое-то время будет отдавать жидкость на краны без падения напора, чем существенно облегчит работу насосу, продлевая ему срок службы.

Можно ли использовать гидроаккумулятор как расширительный бак

Все дело в главном элементе – мембране, насколько мне известно, у экземпляра для работы с холодной водой она рассчитана на большее количество растяжений и сжатий, от 5 до 15 циклов за час. Но плотность материала рассчитано исключительно на холодную воду, поэтому при работе с повышенными температурами такой элемент если и прослужит, то совсем недолго.

В сетях водоснабжения вода редко превышает значение в 30 градусов, но этого будет недостаточно для того, чтобы радиаторы в теплосети смогли обеспечить комфортные условия и обогрели воздух зимой.

Что касается мембраны у расширительного бака, то ей не страшны перепады температур вплоть до 90 градусов, именно это я считаю главной причиной нежелательного использования гидроаккумулятора для установки в теплосеть. Термостойкость в этой ситуации выходит на первый план, два похожих по типу элемента функционируют в разных условиях, поэтому не являются взаимозаменяемыми.

А также можно и отвергнуть мысль обратного использования, ведь накопительное оборудование не сможет подавать чистую воду после набора емкости, а его функциональные возможности окажутся на низком уровне из-за высокой прочности мембраны.

Руководствуясь приведенными данными, можно не смотреть на цвет изделия. Все станет понятно из названия и никакой продавец не сможет сбить вас с толку.

Вопрос в чем разница гидроаккумулятора и расширительного бака я не считаю сложным, в зависимости от потребностей во время выбора оборудования можно достаточно легко сориентироваться и выбрать ту вещь, которая действительно выполнит поставленную задачу.

Монтаж гидроаккумулятора для систем водоснабжения своими руками — Канализация

Способ размещения

Перед подключением необходимо уяснить способ монтажа, а, вернее, месторасположение. Выбор места будет зависеть от мощности агрегата. Чтобы создать максимально лучшее давление, то рекомендуется выбрать самую высшую точку в доме, например, утепленный чердак.

Выбранное место должно быть сухим и не иметь влажности воздуха. В противном случае на поверхности гидроаккумулятора для системы водоснабжения будет появляться конденсат, который может спровоцировать образование коррозии. И хотя бак покрыт лакокрасочным материалом, рано или поздно ржавчина возьмет свое. Плюс ко всему, выбранная поверхность должна быть прочной и ровной.

Устройство гидроаккумулятора

В общем виде все гидроаккумуляторы стоят из следующих основных частей:

• корпус с ножками,
• мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
• ниппеля для закачки воздуха, обычно снабженного защитной крышкой.

Некоторые изделия имеют отличительные конструктивные особенности:

• горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
• оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
• гидроаккумуляторы для систем отопления представляют собой расширительные баки.

По типу расположения различают два типа моделей:

• Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
• Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.

Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.

По назначению различают следующие типы гидроаккумуляторов:

• для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
• для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение
• расширительные баки для отопительных систем .

Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.

Основными элементами любой насосной станции являются сам насос и накопительный бак — гидроаккумулятор. Все остальные детали обеспечивают их нормальную работу. Гидроаккумуляторы бывают двух основных модификаций — с мембраной и с грушей.

Внешне и те, и другие представляют собой герметичный металлический бак с патрубком для подключения в систему с водой и обычным автомобильным золотником для подкачки воздуха.

Пространство внутри мембранного бака разделяется резиновой мембраной на два отсека — для воды и для воздуха.

Обычно, такие устройства устанавливаются в замкнутых системах отопления взамен старых расширительных бачков с переливом из подающей трубы в возвратную.

Это позволяет сделать систему отопления герметичной и в несколько раз уменьшить количество воздуха в теплоносителе.

Как известно, вода при нагревании расширяется и без расширительного бачка может разорвать трубы или повредить котел. В случае же использования мембранного бачка лишняя вода из системы просто выдавливается в один из отсеков в нем, а при понижении температуры теплоносителя снова возвращается в систему благодаря выдавливающему воздействию воздуха в соседнем отсеке.

Бывают модели с несъемной мембраной, поэтому при приобретении следует обратить на это внимание.

К особенностям эксплуатации мембранных баков относится:1. высокая температура теплоносителя; 2. медленное изменение давления в системе; 3. материал мембраны не соприкасается с питьевой водой, значит, не обязан являться пищевым.Иногда мембранные баки устанавливают в системах водоснабжения для устранения гидравлического удара.

Это явление может возникать при высоком давлении и резком закрывании крана, проявляется в дребезжании труб и постепенном расшатывании соединений.

Гидроаккумулятор с грушей чаще всего используют в составе насосных станций. Он представляет собой герметичный металлический бак, внутри которого расположена резиновая емкость для воды в форме груши, шара или баллона. Одной своей стороной эта емкость закрепляется на металлическом фланце — именно здесь имеется патрубок с резьбовым соединением для подачи воды в грушу.

Дополнительно закрепляется и с противоположной стороны — фактически, груша как бы растянута в баке. В моделях гидроаккумуляторов с объемом более 100 литров она имеет два выхода — на патрубок и на специальный штуцер для стравливания воздуха. Между ней и стенками бака есть промежуток, в который через золотник закачивается воздух.

Включенная в работу насосная станция накачивает в грушу гидроаккумулятора воду и при достижении определенного выставленного давления насос отключается. После этого воздух, находящийся между стенками бака и грушей, стремится расшириться на весь доступный объем и сжимает резиновую емкость, выталкивая под давлением воду на подключенного потребителя (например, в систему домашнего водоснабжения).

По мере расходования воды давление в баке падает, и насос снова включается — цикл повторяется.

Почему именно груша, если существуют шар и баллон?

Всё потому, что даже при емкости в форме баллона вода под действием известного закона физики будет собираться не по всему объему, а в нижней части — вот и получается форма груши. Многие путают, где именно в гидроаккумуляторе находится воздух, а где — вода. Здесь всё просто, главное понять причину именно такого расположения.

Если бы внутри груши находился воздух, а вода закачивалась в пространство между станками бака и резиновой емкостью, то вода постепенно разрушила бы корпус бака.

А баки из нержавеющей стали стоили бы дороже, чем обычные железные. Также встречается утверждение, что можно было вообще обойтись без груши. Предлагается вариант, когда герметичный бак наполовину заполнен воздухом, а вода закачивается в тот же объем. Вода сжимает воздух, и система работает так же, как и с грушей. Но, как известно, воздух растворим в воде, тем более находясь под давлением, поэтому подобные гидроаккумуляторы пришлось бы часто подкачивать.

Очень важной характеристикой является материал этой емкости.

Если насосная станция используется для снабжения питьевой водой, то нужно понимать, что вода в гидроаккумуляторе находится в постоянном соприкосновении с материалом груши. Всегда при приобретении следует изучать паспорт на бак, где должно быть санитарное заключение.

Для нормальной работы системы водоснабжения в доме в некоторых случаях на участке сети устанавливается гидроаккумулятор, который представляет собой емкость с металлическим корпусом.

Внутри бачка размещается резиновая «груша», играющая роль мембраны. Гидроаккумулятор, являющийся звеном в системе водоснабжения, накапливает определенный объем воды под давлением. При работе сантехнических приборов, посудомоечной или стиральной машин гидроаккумулятор снабжает сеть водой.

Резиновая мембрана фиксируется к корпусу емкости фланцем, в конструкцию которого входит впускной патрубок. Внутри гидроаккумулятор устроен таким образом, что между внутренними стенками баллона и резиновой «грушей» присутствует воздух, который сжимается после его закачивания в емкость насосом – велосипедным или автомобильным.

При закачивании в бак воды, объем которой ограничивается грушей, сжатый воздух противодействует дальнейшему расширению эластичной резины, тем самым, оберегая ее от разрыва. При этом сжатый воздух обеспечивает необходимое давление в сети.

Гидроаккумулятор в системе водоснабжения

Если взять во внимание конструкцию гидроаккумулятора типовой разработки, то можно выделить следующие составляющие части:

• корпус, являющийся герметично изготовленным баком, который рассчитан на рабочее давление в пределах 1,5–6 атмосфер.

  Это значение может быть увеличено до 10 атмосфер при условии нагрузки кратковременного действия;

• «груша», представляющая собой эластичную мембрану. Она крепится к входной части бачка и находится внутри баллона. Поступление воды происходит сквозь пропускной фланец, который оборудован клапаном и фиксируется к горловине емкости гидроаккумулятора.
• ниппель, который устроен с другой стороны корпуса – противоположной расположению пропускного фланца.

  Ниппель предназначен для закачивания воздуха сквозь него в пространство аккумулятора, которое образуется между наружной поверхностью «груши» и стенками корпуса с внутренней стороны.

Кроме основных элементов, к накопителю для устойчивости приварены ножки, расположенные снизу корпуса, и опорный кронштейн для установки насосного агрегата поверхностного типа, который находится в верхней части баллона.

Гидроаккумулятор для водоснабжения

В зависимости от места применения гидроаккумуляторы разделяются на:

• изделия для работы в системе холодного водоснабжения;
• приборы для функционирования в сети горячего водоснабжения;
• расширительные баки для отопительных систем.

Гидроаккумулятор для подачи холодной воды устроен таким образом, что он накапливает и подает жидкость, а также обладает способностью избегать гидроударов в сети и предохранять насосный агрегат от лишних включений.

Аналог, который снабжает потребителей горячей водой, обладает теми же характеристиками, что и вышеприведенное изделие. Разница заключается лишь в свойствах мембраны, которая способна выдерживать высокие температуры. Предназначение расширительного бака в системах отопления заключается в компенсационных возможностях в случаях расширения воды.

Дальше пойдет речь исключительно о гидроаккумуляторах, работающих в сетях холодного водоснабжения.

Прежде чем заняться подключением гидроаккумулятора, необходимо познакомиться с его составляющими частями и назначением каждой из них.

Гидроаккумуляторы синего цвета предназначены для систем водоснабжения. Расширительные баки для отопительных систем имеют красный цвет

Схема устройства гидроаккумулятора: 1 – корпус из металла, 2 – мембрана , 3 – фланец с клапаном, 4 – ниппель для закачки воздуха, 5 – сжатый воздух, 6 – ножки, 7 – платформа для насоса

Гидроаккумулятором называется металлический резервуар, внутри которого находится мембрана из резины в виде груши. Резиновая (каучуковая) мембрана прикреплена к корпусу фланцем с патрубком.

Гидроаккумулятор накапливает воду, находящуюся под давлением. Давление в бытовых аппаратах (1,5 бара) создается при помощи воздуха, в производственных моделях – инертного газа.

Сжатый воздух можно закачать внутрь корпуса при помощи велосипедного или автомобильного насоса. Когда вода поступает внутрь бака, сжатый воздух предотвращает разрыв груши, оказывая сопротивление. С помощью его происходит и регулировка давления в гидроаккумуляторе. В процессе водоразбора вода из аппарата перемещается в систему.

Как правильно подключить гидроаккумулятор для водоснабжения

Теперь подробно ознакомимся с тем, по какой схеме можно производить установку гидроаккумулятора для систем водоснабжения своими руками. Рассмотрим две схемы с погружным и поверхностным насосом.

Прежде всего осуществляется проверка уровня давления в емкости. Как правило, оно должно быть меньше чем у насоса, которое выставляется на реле до 1 бара. Для подключения необходим специальный штуцер, у которого 5 разных выходов. Каждый выход предназначается для определенных целей. Плюс ко всему, вам следует купить реле давление.

Что касается специального штуцера на пять выходов, то через него осуществляется подключение следующих элементов:

1. Для подключения насоса.
2. Реле давления.
3. Манометр.
4. Для подключения водопровода.

Для начала подключение можно выполнить через жесткий шланг. После этого к штуцеру прикручивается реле давление и манометр, указывающий уровень давления. Также следует подключить трубу, которая будет направляться к насосу.

При подключении реле давления, крайне важно учитывать следующие моменты. На самом устройстве имеется верхняя крышка. Ее следует аккуратно снять. Под ней вы найдете четыре контакта. Каждый контакт будет иметь надпись насос и сеть. Это значительно упрощает при подключении устройства к сети проводов, идущих от насоса. Подключение выполняется строго по указанным меткам.

Однако далеко не все производители на реле ставят подписи такого плана. Это сделано из того расчета, что монтажник в этом полностью разбирается. Если вы новичок в этом деле, то обязательно учитывайте этот фактор. Например, при покупке, убедитесь, что надписи имеются. В таком случае вам не нужно будет вызывать специалиста в этом профиле.

По завершении этих манипуляций, вам остается включить насос в сеть и отрегулировать уровень давления в гидроаккумуляторе. Плюс ко всему, вам следует убедиться, что на всех стыках отсутствует утечка.

В этом случае насосное оборудование опускается в воду. Вся вода, поступающая из скважины, будет выталкиваться по вертикальному трубопроводу насосом. При этом исполнении, схема водоснабжения скважины гидроаккумулятором должна включать обратный клапан. Как следствие, вода не будет уходить из мембраны к насосу. В большинстве случаев, обратный клапан устанавливается сразу после насоса. Дальше идет напорный трубопровод на поверхность.

Некоторые насосы могут иметь штуцер с внутренней резьбой. В этом случае необходимо приобрести специальный переходник, на котором будет две наружные резьбы соответствующего диаметра. Это важно, ведь на обратном клапане также внутренняя резьба. В остальном подключение такое же, что и в предыдущем случае. Используется специальный переходник на пять выходов.

Гидроаккумуляторы бывают разных конструкций и объемов – от компактных приборов на 24 л до габаритных изделий на 1000 л. При выборе накопителя нужно учитывать объем воды, который используется потребителями в доме. Если в доме проживает не более двух человек и установлено минимум сантехнических приборов и предметов быта, то достаточно приобрести бак объемом 24 л.

Если же исходя из разных факторов расход воды большой, то и гидроаккумулятор необходимо устанавливать большего размера и объема. Нужно рассчитать, сколько одновременно может работать водоразборных точек и, отталкиваясь от вычисленного расхода, подбирать подходящую емкость. Если система водоснабжения уже оборудована, а в доме поменялась ситуация – возросло количество жильцов или прибавилась, например, стиральная машина, то нужно поменять аккумулятор на больший или доставить еще один бак.

Перед подключением гидроаккумулятора для водоснабжения нужно сделать проверку давления воздуха в емкости. Оно должно быть меньше давления насоса при включении, которое выставляется на реле, на значение до 1 бара. Чтобы подсоединить к насосу бак, нужно приобрести штуцер с выходами в количестве 5-ти штук, реле, которое регулирует давление, манометр и герметик в виде пакли или ФУМ ленты.

• Одной из важных деталей при монтаже гидроаккумулятора является штуцер на 5 выходов. Через эту деталь к бачку присоединяется насос, реле и манометр. Еще 1 штуцерный выход предназначается для подключения водопровода, который разветвляется к водозаборным точкам. На начальном этапе штуцер подсоединяется к емкости через жесткий шланг или непосредственно через пропускной фланец с клапаном. Затем к разделительной детали прикручивается регулируемое реле и манометр, а также труба, которая от насоса трассируется дальше.
• Особое внимание необходимо уделить подключению реле, контролирующее давление. У приборчика есть верхняя крышка, которую нужно снять. Под ней будут 4 контакта с надписями «сеть» и «насос». Благодаря их наличию, перепутать подключение проводов тяжело. Согласно меткам подсоединяются провода, подключаемые от насоса и идущие к сети.

Все соединения на резьбе нужно тщательно герметизировать. Для этой работы подойдут пакля или ФУМ лента. В заключение нужно включить насосный агрегат, после чего визуально и на ощупь необходимо проверить места монтажа на предмет течи.

Уже по названию можно понять, что погружной насос размещается в водной среде скважины или колодца, откуда подается вода прямо к гидроаккумулятору. Система водоснабжения с таким насосом должна быть оборудована обратным клапаном. Эта деталь не позволяет воде после мембраны возвращаться в углубленный водозабор.

Как правило, обратный клапан монтируется сразу на насос, при этом другим концом соединяется с напорным трубопроводом. Бывают разновидности насосов, в которых штуцер на крышке имеет внутреннюю резьбу. Тогда при монтаже нужно использовать деталь, на которой нарезаны 2-ве наружные резьбы. Вслед за обратным клапаном идет труба, которая прокладывается к гидроаккумулятору.

Советуем изучить:

• ручное бурение скважин на воду своими руками;
• технология укладки тротуарной плитки своими руками.

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос.

Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя.

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, к

Как установить гидроаккумулятор для системы водоснабжения своими руками

Чтобы организовать нормальную работу водоснабжения в загородном доме из скважины или подобного источника, необходимо установить ряд специального оборудования. В комплектацию входит насос, автоматика, гидроаккумулятор и другое оборудование. В этой статье мы расскажем вам о том, как происходит процесс подключения и установка гидроаккумулятора для систем водоснабжения своими руками. Мы предложим вам несколько работающих схем подключения. Но сперва узнаем, что представляет из себя это оборудование.

Гидроаккумулятор – зачем он

Есть несколько основных целей, которым служит гидроаккумулятор в системе водоснабжения. В первую очередь его установка позволяет создавать необходимое давление в сети. Также в гидроаккумуляторе осуществляется хранение небольшого запаса воды. Например, если по каким-то причинам насос не может качать воду, то вы сможете пользовать ей. Объем воды определяет внутренний объем гидроаккумулятора. Ну и самое важное, его присутствие в системе водоснабжения частного дома предотвращает образование гидроударов.

Под гидроаккумулятором подразумевается специальный бак из металла. Чтобы внутри его поддерживалась стабильное давление, он оснащается специальным оборудованием. Схема водоснабжения скважины с гидроаккумулятором сравнительно простая и если следовать всем предписаниям в этой статье, то подключение можно выполнить своими руками.

В большинстве случаев в гидроаккумуляторе для систем водоснабжения используется принцип работы энергии сжатого воздуха. Состоит он из перегородки, например, это может быть каучуковая мембрана или резиновая груша. Итак, суть работы всей системы водоснабжения с гидроаккумулятором сводится к следующему. Насосное оборудование закачивает воду в бак. По мере заполнения бака, внутри его образуется давление, так как вода давит на грушу. Весь этот процесс контролируется датчиком давления. Это важно, чтобы насос мог отключаться. Как только открывается кран в помещении с водой, то вода выталкивается посредством энергии резиновой груши или мембраны.

Как только давление в гидроаккумуляторе падает, срабатывает датчик, который подает сигнал на насос, и он включается. Таким образом гидроаккумулятор снова наполняется водой. Подкачка осуществляется до тех пор, пока не сработает сигнал на отключение.

Как видно, помимо самого подключения гидроаккумулятора, важно правильно рассчитать давление в гидроаккумуляторе водоснабжения. Для этой цели можно воспользоваться рекомендациями производителя, которые указаны в паспорте.

Сегодня различается два вида исполнения гидроаккумулятора:

1. Открытого типа.
2. Закрытого типа.

Что касается открытого типа то он применяется крайне редко. И это не удивительно, ведь он обладает рядом отрицательных сторон, среди которых:

• Высокий коэффициент испарения воды. Как следствие, необходимо постоянно подкачивать воду.
• Более того, установка гидроаккумулятора для систем водоснабжения своими руками открытого типа обойдется намного затратней. Это объясняется тем, что необходимо предпринять меры, которые исключат вероятность промерзания воды. Более того, необходимо установить дополнительную автоматику, которая исключит вероятность перелива воды.
• Немаловажный минус сводится к тому, что при контакте воды с кислородом, повышается ее агрессивность по отношению к металлическим деталям. Как следствие, это приводит к образованию коррозии на металле, а это значительно сокращает срок эксплуатации.

Кроме всего прочего, различаются модели, которые размещаются в вертикальном или горизонтальном положении. Если площадь кессона или другого помещения, где происходит монтаж и подключение гидроаккумулятора к системе водоснабжения минимальна, то выбирается вертикальное направление. Для горизонтального необходима специальная площадка. Сам бак имеет специальные крепежные ноги для монтажа.

Важно! В продаже можно встретить гидроаккумулятор для системы водоснабжения синего и красного цвета. Синий цвет для холодного водопровода. От красного он отличается тем, что сам бак способен работать в условиях гораздо большего давления. Плюс ко всему, внутри конструкции используется пищевая резина.

Способ размещения

Перед подключением необходимо уяснить способ монтажа, а, вернее, месторасположение. Выбор места будет зависеть от мощности агрегата. Чтобы создать максимально лучшее давление, то рекомендуется выбрать самую высшую точку в доме, например, утепленный чердак.

Выбранное место должно быть сухим и не иметь влажности воздуха. В противном случае на поверхности гидроаккумулятора для системы водоснабжения будет появляться конденсат, который может спровоцировать образование коррозии. И хотя бак покрыт лакокрасочным материалом, рано или поздно ржавчина возьмет свое. Плюс ко всему, выбранная поверхность должна быть прочной и ровной.

Схемы подключения

Теперь подробно ознакомимся с тем, по какой схеме можно производить установку гидроаккумулятора для систем водоснабжения своими руками. Рассмотрим две схемы с погружным и поверхностным насосом.

Подключение гидроаккумулятора с поверхностным насосом

Прежде всего осуществляется проверка уровня давления в емкости. Как правило, оно должно быть меньше чем у насоса, которое выставляется на реле до 1 бара. Для подключения необходим специальный штуцер, у которого 5 разных выходов. Каждый выход предназначается для определенных целей. Плюс ко всему, вам следует купить реле давление.

Что касается специального штуцера на пять выходов, то через него осуществляется подключение следующих элементов:

1. Для подключения насоса.
2. Реле давления.
3. Манометр.
4. Для подключения водопровода.

Для начала подключение можно выполнить через жесткий шланг. После этого к штуцеру прикручивается реле давление и манометр, указывающий уровень давления. Также следует подключить трубу, которая будет направляться к насосу.

При подключении реле давления, крайне важно учитывать следующие моменты. На самом устройстве имеется верхняя крышка. Ее следует аккуратно снять. Под ней вы найдете четыре контакта. Каждый контакт будет иметь надпись насос и сеть. Это значительно упрощает при подключении устройства к сети проводов, идущих от насоса. Подключение выполняется строго по указанным меткам.

Однако далеко не все производители на реле ставят подписи такого плана. Это сделано из того расчета, что монтажник в этом полностью разбирается. Если вы новичок в этом деле, то обязательно учитывайте этот фактор. Например, при покупке, убедитесь, что надписи имеются. В таком случае вам не нужно будет вызывать специалиста в этом профиле.

Важно! Абсолютно каждое соединение на устройстве следует выполнить при помощи герметика. Необходимо чтобы каждый стык был герметичным. Обычно для этой цели используется ФУМ-лента или пакля.

По завершении этих манипуляций, вам остается включить насос в сеть и отрегулировать уровень давления в гидроаккумуляторе. Плюс ко всему, вам следует убедиться, что на всех стыках отсутствует утечка.

Подключение гидроаккумулятора с погружным насосом

В этом случае насосное оборудование опускается в воду. Вся вода, поступающая из скважины, будет выталкиваться по вертикальному трубопроводу насосом. При этом исполнении, схема водоснабжения скважины гидроаккумулятором должна включать обратный клапан. Как следствие, вода не будет уходить из мембраны к насосу. В большинстве случаев, обратный клапан устанавливается сразу после насоса. Дальше идет напорный трубопровод на поверхность.

Некоторые насосы могут иметь штуцер с внутренней резьбой. В этом случае необходимо приобрести специальный переходник, на котором будет две наружные резьбы соответствующего диаметра. Это важно, ведь на обратном клапане также внутренняя резьба. В остальном подключение такое же, что и в предыдущем случае. Используется специальный переходник на пять выходов.

Определяем и выставляем давление в гидроаккумуляторе

Независимо от способа и варианта схемы установки гидроаккумулятора для системы водоснабжения, важную роль играет правильная регулировка давления во всей системе и в самом баке. Итак, в одной части находится сжатый воздух, во второй вода. При покупке, на заводе изготовителем в камере с воздухом задано давление в 1,5 атмосфер. Важно заметить, что это базовая установка независимо от типа модели и стоимости гидроаккумулятора.

Проверка и коррекция давления

Итак, непосредственно перед подключением рекомендуется проверить уровень давления в самом гидроаккумуляторе. За счет этой информации вам получится осуществить правильную настройку реле давления. Более того, крайне важно осуществлять и будущий контроль уровня давления. Для этой цели предназначается манометр. Некоторые домашние мастера временно используют автомобильный манометр. Его погрешность минимальная, поэтому вполне нормальный вариант.

Если это необходимо, то уровень давления можно сократить или добавить. Для этой цели на верхней части гидроаккумулятора имеется ниппель. К нему подключается автомобильный или велосипедный насос. За счет этого давление поднимается. Если давление воздуха, наоборот, необходимо понизить, то в ниппеле есть специальный клапан. Вам следует взять острый и тонкий предмет и нажать на него.

Какое давление должно быть

Итак, важно определиться с тем, какое давление должно быть в гидроаккумуляторе. Если в частном доме будет использовать бытовая техника, то диапазон давления должен находиться в районе от 1,4 до 2,8 атмосфер. Чтобы исключить вероятность прорыва мембраны, то в системе должно быть давление немного выше, чем в самом баке, хотя бы на 0,1 атмосферы. То есть, если в гидроаккумуляторе для системы водоснабжения установлено 1,8 атмосфер, то в системе должно быть около 1,9 атмосфер. Чтобы это выставить, используется специальное устройство, известное как реле давления.

При определении уровня давления важно учитывать этажность здания. Если у вас одноэтажный дом, то давление будет ниже, чем если бы пришлось поднимать воду на второй этаж. Еще учитывается и тот факт, какое количество точек водозабора находится в доме, сколько проживает людей и какая вероятность, что одновременно будет открываться сразу несколько кранов.

Если все эти нюансы не учесть, то может происходить следующая картина. Вы принимаете душ, в то время как кто-то решил помыть посуду или использует воду для других целей. В результате уровень давления и напора воды в кране резко понизится. Согласитесь, не совсем приятная ситуация. Чтобы такого не происходило, важно правильно выставить давление на гидроаккумуляторе и другом оборудовании. А это будет возможным, если учитывать все перечисленные детали и не только.

Заключение

Итак, вот мы и рассмотрели с вами особенности использования гидроаккумулятора в системе водоснабжения. Также мы привели вам простые схемы подключения гидроаккумулятора. Как видно, ничего сложного в этом деле нет. Самое главное, правильно произвести расчет уровня давления и подобрать сам бак под потребности дома. Мы надеемся, что эта статья поможет вам разобраться в этом нелегком деле. Мы уверены в том, что вы сможете справиться с этой работой самостоятельно. Чтобы закрепить всю предоставленную теорию, предлагаем вам просмотр подготовленного видеоматериала. Он поможет вам визуально все увидеть, как происходит процесс подключения гидроаккумулятора к системе водоснабжения. Если у вас уже есть личный опыт в этом деле, то обязательно делитесь им, оставляя комментарии к этой статье.

Отправить комментарий

Мембранные резервуары для водоснабжения как важные элементы закрытых систем

Важным элементом системы водоснабжения являются гидроаккумуляторы или, другими словами, мембранные баки. Для водоснабжения они имеют большое значение. Во-первых, они действуют как резервуары для хранения воды и служат для поддержания необходимого давления и оптимального функционирования системы. Во-вторых, мембранный расширительный бачок для водоснабжения служит гасителем гидравлических ударов, которые часто возникают при включении насоса или при открытии кранов. Кроме того, именно это оборудование создает необходимое давление для правильной работы всей системы водоснабжения.

Принцип работы такой установки довольно прост. Гидроаккумулятор представляет собой емкость из стали, внутри которой находится резиновая мембрана, куда поступает вода. Между стенкой резервуара и резиновой грушей находится воздух. Когда потребитель открывает кран, вода начинает течь под первоначально установленным давлением. Когда бак частично опорожнится и давление в нем упадет до определенной отметки, реле давления включит насосную станцию.В том случае, если кран блокирует ход, насос еще некоторое время будет работать и закачивать воду в резервуар из колодца или колодца, тем самым повышая давление, которое было изначально задано. Такая схема работы позволяет уменьшить количество включений и отключений насоса, а значит, увеличить срок его службы.

Мембранные баки для водоснабжения бывают двух видов: вертикальные и горизонтальные. Когда в помещении можно использовать оба этих типа, стоит обратить внимание на способ удаления воздуха из резиновой мембраны. Вертикальные баки собирают воздух в верхней части, он легко сбрасывается с помощью ниппеля, который есть на любом гидроаккумуляторе. Напорные резервуары горизонтального типа требуют установки дополнительной секции, в которую входят шаровой кран, воздушный ниппель и слив в канализацию.

Важно знать, как правильно смонтировать мембранный бак для водоснабжения. Инструкция по установке рекомендует придерживаться нескольких важных правил при установке оборудования:

1.Баки необходимо устанавливать в удобном для обслуживания месте, где гидроаккумулятор не подвержен повреждениям, вибрации или атмосферным воздействиям.

2. На выходе из резервуара следует установить предохранительную группу, состоящую из предохранительного клапана, вентиляционного отверстия и манометра.

3. Присоединение труб к резервуару должно выполняться снизу.

4. Перед вводом системы в эксплуатацию она должна быть подвергнута гидравлическому испытанию. Все мембранные баки для водоснабжения проходят заводское испытание давлением, которое в несколько раз превышает рабочее.

5. Перед установкой бака проверьте давление в мембране с помощью манометра.

Несомненно, наличие гидроаккумулятора не является обязательным условием. В открытых системах в этом оборудовании нет необходимости. Однако для загородных домов с замкнутой системой очень актуальны мембранные баки для водоснабжения, ведь они защищают своих хозяев от множества проблем.

p >>

Установка и обслуживание резервуаров для дождевой воды

Отправьте заполненные формы и запросы на резервуары для дождевой воды по электронной почте hwrainwatertank @ aucklandcouncil.govt.nz
В зависимости от количества запросов член команды должен ответить в течение 5 рабочих дней.

Чтобы отказаться от платы за согласие на использование ресурсов, ваша заявка должна относиться только к резервуару для дождевой воды — не являться частью более широкого пакета согласия и не может находиться в области наложения исторического наследия.

Отказ от платы за согласие не распространяется на уведомления о согласии ресурсов.

Есть также пара соображений по зонированию:

• установка резервуара в зоне наложения особых символов или на островах залива Хаураки может привести к дополнительным рекомендациям по проектированию.
• резервуары в зоне наложения исторического наследия могут быть неприемлемыми. за отказ от платы.


Вы можете проверить, нуждается ли ваш резервуар для дождевой воды в ресурсах или разрешении на строительство, с помощью нашего онлайн-инструмента ниже.

Для получения дополнительной информации см. Сбор дождевой воды на вашем участке или, если у вас есть вопросы, отправьте электронное письмо: [email protected]

Нужно ли мне согласие?

Вода для наружного использования: если вы устанавливаете резервуар для дождевой воды только для наружного использования (полив сада и мойка автомобилей) и ваш резервуар соответствует требованиям Освобождения 23 Закона о строительстве, как правило, согласие на строительство не требуется.

Тем не менее, другие стандарты Оклендского унитарного плана или Закона о строительстве могут инициировать требование о признании разрешенного утверждения пограничной деятельности, согласия на использование ресурсов или согласия на строительство. Например, вам может потребоваться согласие, если ваш танк слишком высокий, слишком близко к границе или находится в зоне особого персонажа.
Воспользуйтесь нашим онлайн-инструментом, чтобы узнать, нужно ли вам согласие.

Проверить сейчас

Для получения дополнительной информации см. Проверка, требуется ли согласие и Добавление внешнего резервуара для воды.

Вода для внутреннего использования: Если вы подключаете резервуар для дождевой воды к водопроводу вашего дома (например, к туалету или прачечной), вам необходимо получить разрешение на строительство, прежде чем вы начнете работать.

Квалифицированный, зарегистрированный сантехник должен будет установить водопровод, соединяющий резервуар для дождевой воды с внутренним водопроводом вашего дома.
Это необходимо для защиты коммунального водоснабжения (за счет предотвращения обратного потока), а также качества воды, подаваемой из резервуара.
Воспользуйтесь нашим онлайн-инструментом, чтобы узнать, нужно ли вам согласие.

Проверить сейчас

Для получения дополнительной информации см. Проверка, требуется ли согласие и Добавление внешнего резервуара для воды.

Выбор размера бака

Правильный размер резервуара зависит от нескольких факторов:

• для чего будет использоваться вода (улица, стирка, туалет и т. Д.)

• сколько воды можно собрать с крыши

• сколько места для резервуара (под землей или над землей)

• количество жителей, которых будет обслуживать цистерна

• какая у вас зона собственности

• насколько вы зависимы от водоснабжения

Как правило, чем больше резервуар, тем эффективнее он будет улавливать больший объем стока дождевой воды с крыши и хранить его для дальнейшего использования.Однако резервуары даже меньшего размера могут принести пользу домашнему хозяйству.
Существует множество размеров резервуаров на выбор: от дождевых бочек на 200 литров (простая бочка с краном) до резервуаров на 25 000 литров, которые подключаются к внутренней водопроводной сети для полного водоснабжения.

Зарегистрированный сантехник или поставщик резервуаров для воды может посоветовать, какой резервуар лучше всего выбрать и где он должен находиться на вашем участке.

Стоимость установки

Бак может стоить от 200 долларов за базовую дождевую бочку до примерно 3000 долларов за бак емкостью 3000–5000 литров, в зависимости от конструкции и из чего он сделан.Затраты на согласование и установку являются дополнительными.

Использование водомера на резервуаре для дождевой воды

Служба водоснабжения взимает с каждого домохозяйства плату за сбор и очистку сточных вод. Этот сбор покрывает ваш вклад в поддержание сети сточных вод.
Возможно, вам понадобится счетчик воды для резервуара для дождевой воды, если вы хотите:

Лучшая цена резервуар с фильтром для воды xiaomi — Выгодные предложения на резервуар с фильтром для воды xiaomi от глобальных продавцов резервуара для воды Xiaomi

Отличные новости !!! Вы находитесь в нужном месте для резервуара с фильтром для воды xiaomi.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот xiaomi с верхним фильтрующим резервуаром для воды станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели фильтр для воды xiaomi на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в фильтре резервуара для воды xiaomi и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести filter tank water xiaomi по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

% PDF-1.5 % 94 0 obj> endobj xref 94 88 0000000016 00000 н. 0000002571 00000 н. 0000002669 00000 н. 0000003374 00000 н. 0000003718 00000 н. 0000004108 00000 п. 0000004535 00000 н. 0000004646 00000 п. 0000004759 00000 н. 0000005019 00000 н. 0000005296 00000 н. 0000005751 00000 п. 0000006141 00000 п. 0000006390 00000 н. 0000006789 00000 н. 0000006851 00000 н. 0000007428 00000 н. 0000007814 00000 н. 0000008231 00000 п. 0000008661 00000 п. 0000009158 00000 п. 0000009520 00000 н. 0000009956 00000 н. 0000010216 00000 п. 0000010810 00000 п. 0000011089 00000 п. 0000011526 00000 п. 0000011798 00000 п. 0000012076 00000 п. 0000012756 00000 п. 0000013182 00000 п. 0000013629 00000 п. 0000013890 00000 п. 0000014531 00000 п. 0000014972 00000 п. 0000015247 00000 п. 0000015711 00000 п. 0000016348 00000 п. 0000017035 00000 п. 0000017177 00000 п. 0000017320 00000 п. 0000017812 00000 п. 0000018348 00000 п. 0000019012 00000 н. 0000019242 00000 п. 0000019324 00000 п. 0000027202 00000 н. 0000036815 00000 п. 0000044178 00000 п. 0000049078 00000 п. 0000056210 00000 п. 0000061591 00000 п. 0000071502 00000 п. 0000078257 00000 п. 0000078311 00000 п. 0000078385 00000 п. 0000084894 00000 п. 0000086327 00000 п.
