Подпорная стенка на участке с уклоном: виды и технология изготовления конструкций

виды и технология изготовления конструкций

Приобретя в собственность земельный участок, каждый человек испытывает радость, но она может длиться недолго, если после знакомства с участком обнаружатся неровности. Если на купленной земле присутствуют большие и крутые склоны, имеются перепады высот и иные холмистые участки, то это создаст определенные сложности с планировкой и обустройством дачного пространства.

Однако даже в столь сложной ситуации можно найти решение. Им может стать подпорная стенка.

Содержание

• 1 Что такое подпорная стена?

• 2 Виды

• 3 Инструкция по изготовлению

• 4 Деревянная подпорная стенка

  • 4.1 Вертикальная укладка

  • 4.2 Горизонтальная укладка

• 5 Подпорная стенка из бетона

• 6 Подпорная стенка из камня

• 7 Кирпичная подпорная стенка

• 8 Заключение

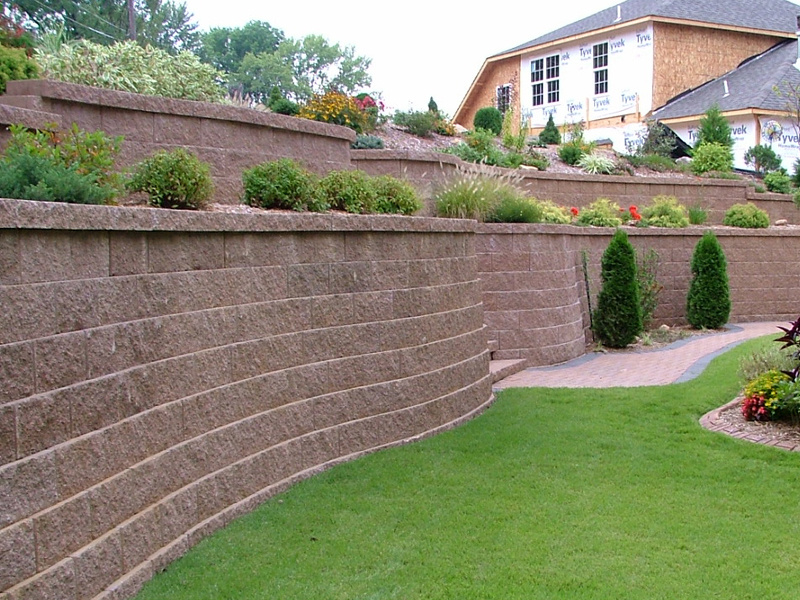

Что такое подпорная стена?

Эта конструкция представляет собой на вид обычную стену, выполненную из прочного материала, на которую возложены функции опоры для неустойчивых грунтов.

Если участок имеет неровный рельеф, предусматривает возвышенности и большое количество склонов, то в наиболее проблемных местах рекомендуется установить опоры, что позволит избежать обрушения и сползания грунта.

Не стоит не замечать неровности на вашем участке. Необходимо как можно скорее предпринять соответствующие меры, которые помогут обезопасить сам участок и вас от неприятностей. И в этом вам сможет помочь подпорная стенка, которую можно изготовить своими руками. Если грамотно подойти к выбору материала для этой конструкции, то эта стенка может превратиться в красивый элемент дизайна вашего участка, в результате ваша дача приобретет оригинальный облик.

При выборе конструкции подпорной стены необходимо учитывать ее назначение. Поэтому перед ее изготовлением необходимо выяснить, будет ли она выполнять лишь декоративную роль или же ей предстоит решать задачу по укреплению участка. Сам же процесс создания подпорной стенки включает себя три основных этапа:

1. Изготовление фундамента, который будет выполнять роль поддержки для опорной стенки;
2. Сооружение стены. Здесь имеется в виду непосредственно сама опора, которая внутренней стороной будет обеспечивать поддержку грунту, а внешней обеспечивать участку декоративные свойства;
3. Устройство водоотвода и дренажа. Эти меры необходимы для того, чтобы предотвратить избыточное увлажнение. Между стеной и грунтом обязательно будет скапливаться влага, поэтому владельцу придется подумать о том, как обеспечить эффективное ее удаление.

Виды

В зависимости от назначения все подпорные стенки могут быть классифицированы на два типа: декоративные и укрепительные.

Первые устанавливают для того, чтобы преобразить участок и добавить ему оригинальности. Что касается укрепительных стенок, то основная их задача состоит в укреплении неровностей, а также предотвращении их разрушения.

К счастью, подпорная стенка часто совмещает в себе описанные выше функции, поэтому помимо решения задачи по укреплению грунта владелец получает возможность с помощью этой конструкции выполнить зонирование территории.

Еще одним признаком классификации подпорных стенок является материал, используемый для их изготовления. В соответствии с ним, можно выделить следующие виды этих конструкций:

• Деревянные. Эти стены представляют интерес из-за минимальных расходов, связанных с их устройством. Чтобы изготовить их, потребуется ровные бревна.
• Бетонные. Среди всех прочих стенок эти выделяются максимальной прочностью и длительным сроком службы. Однако процесс изготовления бетонных стенок является слишком трудозатратным и занимает много времени.
• Каменные. Подобный вариант подпорных стенок может подойти владельцам, которые стремятся поразить своих гостей. Причем эту конструкцию можно сделать еще более привлекательной, если между камнями будут высажены растения. Тогда такая стенка превратится в настоящий шедевр.
• Кирпичные. Именно такого типа стенки чаще всего и выбирает большинство дачников. Их привлекает в них высокая прочность, надежность, а также способность преображать внешний облик участка.

Инструкция по изготовлению

Первое, что нужно сделать владельцу участка, который планирует установить на нём подпорную стенку – выполнить расчеты. Проще всего это будет сделать, если создать чертеж конструкции, в которой следует отобразить необходимое количество материала. Также на чертеже необходимо указать, какого типа водоотвод будет сооружаться и где он будет находиться.

Виды водоотводов:

• Поперечный. В процессе сооружения стенки между каждыми 1-2 слоями необходимо зафиксировать трубку под некоторым углом, что позволит воде стекать по ней.
• Продольный. Этот вариант предусматривает размещение трубки сечением 15-20 см по всей длине стенки, причем ее конец должен выходить наружу. Для этой схемы водоотвода можно использовать как керамическую, так и гофрированную трубу, однако в любом случае необходимо обернуть ее в геотекстильный материал.

Когда чертеж будет составлен и будет решен вопрос с материалом для сооружения стенки, можно переходить к следующему этапу: здесь нам понадобится выполнить разметку территории, используя для этого веревку и колышки, которые определят место установки подпорной стенки.

Приступаем к рытью траншеи. Для более мягкого грунта и более высокой стенки необходимо увеличивать глубину траншеи. Если конструкция будет иметь высоту 1 м, то достаточно будет глубины 40 см.

Затем приступаем к созданию подушки, для которой вначале дно нужно заполнить щебнем, а на него укладываем слой песка, после чего все тщательно утрамбовывают. Устраивать систему дренажа нужно с тем расчетом, чтобы подушка располагалась под небольшим углом к склону.

Деревянная подпорная стенка

Для изготовления этой конструкции подойдет бревно любого сечения, включая и 20 см.

Для укладки деревянных бревен можно выбрать один из следующих вариантов: вертикальный или горизонтальный.

Вертикальная укладка

В первом случае бревна располагают таким образом, чтобы они вплотную примыкали друг к другу. Преимуществом такого варианта укладки является отсутствие необходимости в изготовлении фундамента. Минимальная глубина, которая должна быть выдержана для установки бревен, должна составлять 50 см. Лучше всего устанавливать бревна на максимальную глубину, поскольку это только повысит устойчивость конструкции.

Горизонтальная укладка

При горизонтальном методе установки бревна располагаются друг на друга. Для этого вначале роют траншею, глубина которой должна немного превосходить толщину бревна. Канаву заполняют слоем щебня, после чего укладывают бревно и фиксируют его при помощи железных арматур. После этого процесс укладки продолжают, добавляя новые бревна, которые фиксируют при помощи саморезов.

Прежде чем приступить к установке бревен, необходимо обработать их машинным маслом, битумом или иным средством, которое поможет защитить дерево от гниения.

Пространство между стенкой и землёй нужно заполнить фрагментами колотого кирпича и крупным песком. Верхний слой дренажа рекомендуется превратить в основание для декоративных посадок.

Подпорная стенка из бетона

Процесс изготовления этой подпорной стены начинается с рытья траншеи, длина которой должна соответствовать возводимой стене, включающей повороты и углы, после чего дно заполняется слоем щебня или гравия. Далее необходимо изготовить из арматуры каркас и установить его в траншею. Комбинация из бетона и прутьев обеспечит более надежное крепление, что повысит прочность конструкции.

Далее необходимо изготовить опалубку. Устанавливая опоры из досок по длине стены, их необходимо дополнительно укрепить. Избежать появления неровностей можно, если предпринять соответствующие меры по предотвращению выгибания опорных досок. Это делается путем сбивания железных трубок, которые обеспечат поддержку для опалубки. Их следует размещать с шагом 1-1,5 м.

Когда опалубка будет готова, начинают заливать бетон, следя за тем, чтобы он распределился равномерными порциями по всей площади. Выждав 4-5 дней с момента заливки, опалубку убирают.

Для бетонной подпорной стены рекомендуется устраивать поперечный водоотвод. Для этого еще на этапе заливки трубу укладывают поперёк опалубки, через которую и будет выводиться влага. На этом основная часть работ по изготовлению подпорной стенки из бетона завершена. Теперь остается добавить мха, тем самым конструкция приобретет эффект старины.

Подпорная стенка из камня

Вначале необходимо разметить место для будущей стенки, после чего начинаем рыть траншею глубиной 40-50 см. Для изготовления опалубки необходимо подготовить доски и уложить в траншею по всей длине со двух сторон.

Для заливки используют смесь, для которой потребуются следующие материалы:

• бетон;
• песок;
• гравий.

Их необходимо взять в пропорции 1:6:6.Чтобы раствор хорошо отвердел, необходимо выждать 3-4 дня.

Далее застывший фундамент необходимо покрыть слоем известковой смеси. Для ее приготовления понадобится известь, песок и вода, которые берут в пропорции 1:4:300. Далее к цементу добавляем полученную смесь в пропорции 1:7и наносим на фундамент.

Начинаем укладывать камень. Вначале камни необходимо подготовить, удалив с их поверхности грязь, а также смочив водой. Сама укладка должна выполняться по следующей схеме: два камня укладывают рядом, а на месте стыка должна находиться середина следующего камня.

На края рекомендуется класть камни более крупных размеров. После укладки очередного камня необходимо его повертеть, чтобы подобрать опытным путем наиболее устойчивое для него положение. Каждый уровень кладки необходимо покрывать слоем известкового раствора, толщина которого должна быть не более 1,5 см.

Помимо описанного выше, можно предложить другой вариант укладки камней. От первого варианта он отличается тем, что камни нет необходимости увлажнять: перед работой камни укладывают друг на друга, а образуемые между ними щели заполняют плодородным грунтом, который позволит в дальнейшем посадить туда растения.

В процессе устройства подпорной стены из камня необходимо выдержать небольшой наклон в направлении склона.

Когда работы по возведению подпорной стенки из камня будут завершены, пространство между ней и склоном заполняется галькой или щебнем. Также нужно не забыть и про водоотвод: для рассматриваемой конструкции используют продольный вариант, который устраивают между вторым и третьим рядами.

Кирпичная подпорная стенка

Как и в случае с каменной стенкой, работа начинается с устройства фундамента, для которого используются опоры. Если работать предстоит на тяжелом грунте, то заливку бетона можно производить непосредственно в траншею без использования опорных досок.

Для создания надежной подпорной стены рекомендуется использовать морозоустойчивый и влагоустойчивый кирпич.

Если возводимые стены имеют высоту до 60 см, то достаточно будет кладки, равной половине кирпича. Если конструкция превышает в высоту 1 м, то толщину кладки увеличивают до одного кирпича.

Во время укладки первого или второго ряда необходимо предусмотреть отверстие, через которое будет удаляться вода. Для этого участок, где находятся 4 и 5 кирпичи, не нужно обрабатывать цементным раствором, впоследствии туда будут установлены трубки для водоотвода.

В процессе укладки кирпичи размещают друг на друга, по завершении каждого ряда наносится цементный раствор, для которого берут цемент, песок и воду в пропорции 1:3:3.

Заключение

Не всем удается обзавестись удачным во всех отношениях земельным участком. Видя на участке крутые склоны, перепады высот, сразу становится понятно, что с благоустройством приусадебной территории возникнут определенные трудности. Однако сегодня есть решение, которое поможет справиться с этими естественными неровностями. При помощи подпорной стенки, которая может быть построена из разных материалов, можно не только решить вопрос с малоустойчивым грунтом, но и заметно преобразить свой участок.

Конечно, без теоретической подготовки эту задачу будет решить довольно сложно, поэтому вначале необходимо ознакомиться с технологией работ, подготовить необходимые материалы, и при должном усердии и терпении каждый владелец может обзавестись достаточно оригинальным и практичным элементом ландшафтного дизайна.

• Автор: Максим Анатольевич Ермаков
• Распечатать

Оцените статью:

(6 голосов, среднее: 3. 7 из 5)

Поделитесь с друзьями!

Подпорная стенка на участке с уклоном своими руками: технология строительства

Содержание статьи

• 1 Конструктивные особенности
• 2 Виды материалов
• 3 Назначение размеров
• 4 Нюансы установки
  • 4.1 Армирование
  • 4.2 Подготовка основания и деформационные швы
  • 4.3 Устройство дренажа и обратная засыпка

Имея участок со склоном, и планируя на нём строительство, необходимо удержать грунт в требуемом положении. Для решения этой проблемы существует подпорная стена. И прежде чем укрепить склон, возводя это сооружение, следует тщательно изучить его характерные черты.

Конструктивные особенности

Подпорная стена на участке с уклоном придумана для того, чтобы предупредить движение массива грунта тогда, когда угол наклона склона больше, чем максимально-возможный для устройства естественного откоса.

Итак, подпорные стенки делятся на 2 большие группы:

Массивные. Их особенность заключается в том, что удержание грунта от обрушения происходит за счет собственного веса стены, так как этот элемент является целостной единой конструкцией, явно не разделяясь на «фундамент-стена».  Эта особенность выражается в разнообразии форм поперечных сечений подпорных стен, грани которых то в вертикальном, то в наклоненном положении, или же вовсе имеют одинаковое направление. Виды сечений приведены на фото:

Виды поперечного сечения массивных подпорных стен.

Однако данный тип подпорных стен требует больше трудовых и материальных ресурсов для их строительства. Поэтому, строить этот вид конструкции желательно там, где имеются дешевые материалы, или их количество в избытке.

К материалам, из которых возможно возведение массивных подпорных стен, относятся:

• Бетон, бутобетон, железобетон;
• Искусственный камень;
• Камень из природных пород.

Тонкостенные. Характерной чертой этой конструкции является то, что «гашение» горизонтального давления происходит благодаря грунту, расположенного на уступах подошвы фундамента, который и выполняет удерживающую функцию совместно со стеной. Это дает возможность создать укрепления более устойчивые и менее затратные. Наиболее распространённым вариантом является тонкостенная подпорная стена уголкового типа:

1. С усилением:
   • Контрфорсами. Представляют собой поперечные ребра с шагом 2-3 м на всей протяженности стены. Работает на сжатие. Применяют в высоких подпорных стенах, когда желательно уменьшить либо толщину стенки, либо её армирование;
   • Анкерными тягами. Работают на растяжение. Применяют, чтобы создать дополнительные усилия, которые облегчат работу подпорной стены;
2. Консольная.

«Фото 2 (Подпорная стена уголкового типа)»

Её конструктивные элементы, в основном, состоят из нескольких частей: фундаментных и лицевых плит, контрфорса или гибкого стального анкера, при их наличии.

А вот материалы для стен уголкового типа не отличаются разнообразием – это железобетон в 3 различных исполнениях:

• Сборный. Здесь фундаментная и лицевая плиты представляют собой готовые элементы, созданные в заводских условиях;
• Сборно-монолитный. В данном исполнении лицевая плита – сборная, а фундаментная – монолитная. Также бывает, что ширины сборной фундаментной плиты не хватает и тогда к ней присоединяют дополнительную анкерную плиту, выполненную монолитно – это исполнение тоже относится к сборно-монолитному типу;
• Монолитный. Обе плиты из монолитного железобетона.

Виды материалов

Возводя подпорную стенку, стоит использовать только определенные марки по прочности применяемых материальных ресурсов:

Назначение размеров

Разобравшись с конструктивной частью, встаёт вопрос как же сделать подпорную стену.

Если  геологические изыскания на склоне не проводились, то проектирование подпорной стены возможно только при наличии следующих условий:

1. Высота подпора грунта на склоне (Н) – не более 1,4 м;
2. Глубина промерзания грунта – не глубже 1.5 м.
3. Наличие устойчивых непучинистых грунтов в основании;
4. Уровень грунтовых вод – не выше отметки -1500 мм;

Если все пункты сходятся, можно приступать к назначению размеров тонкостенной стены уголкового типа:

Глубина заложения фундаментной плиты:

• Для стен, высотой до 3.
  6 м – 600 мм;
• Высотой до 6.3 м – 900 мм;
• Выше – 1200 мм.

Ширина подошвы фундамента подбирается в соответствии с таблицами или в пределах (0,6-0,9)H:

Выступ фундаментной плиты за переднюю грань лицевой плиты:

• Для высоты стены до 3,6 м – 300 мм;
• До 6,3 м – 600 мм;
• Выше – 900 мм;

Толщина фундаментной плиты 200 – 600 мм;

Толщина лицевой плиты – не менее 100 мм.

Для массивных стен:

• Глубина заложения и ширина фундамента идентичны тонкостенной;
• Толщина стены зависит от материала. Так, выбрав стену из камня, необходимая толщина будет составлять 600 мм, из бетона – 400 мм;

Тем не менее, для утверждения назначенных размеров подпорной стенки желательно всё же произвести проверочные расчеты, иначе стена может не выдержать давления грунта и опрокинуться. Для проверки устойчивости грунта под подошвой следует воспользоваться формулами, указанными в п.
