Варианты подшивки карнизов крыши

После того как был выполнен монтаж покрытия кровли, начинают обшивать свес или карниз крыши. Для чего? Подшивка карниза крыши делается для обеспечения вентилирования крыши, а также для защиты фасада. К тому же подобные мероприятия позволяют придать кровле законченный вид и играют декоративную роль.

В этой статье мы подробно рассмотрим, как можно подшить карниз крыши своими руками, какие варианты существуют и что за материалами можно пользоваться. А наглядные видео помогут лучше разобраться в этой теме.

Как устроены свесы кровли, в чем их особенность и предназначение


Что такое свес? Это нижняя часть кровли, которая выступает за уровень стен конструкции. Благодаря свесу фундамент и стены под ним не страдают от осадков. Свесы могут иметь разную ширину, начиная от 20 см, заканчивая 1 м. Все выбирается индивидуально. Если следовать строительным правилам, то подшивку карнизов можно и не выполнять. Но, это чревато некоторыми неприятностями. К примеру, если подует сильный ветер, то кровля без подшитых и незащищенных свесов может быть сорвана. А еще было бы просто неплохо спрятать крушу и ее изнанку вместе с кровельным пирогом.

Выполняются работы по подшивке крыши только после того, как она полностью готова. Желательно, чтобы все наружные стены были уже утеплены и отделаны. Можно сказать, что работы по подшивке – это финальный этап постройки конструкции и отделки помещения снаружи.

Свесы бывают двух видов:

  1. Горизонтальные или карнизные. Мы говорили о том, что свесы позволяют создать вентилирование. Если говорить о холодном чердаке, то воздух проходит внутрь именно через свес. А что касается утепленных мансардных кровель, то воздух через свес попадает в кровельный пирог. После чего он устремляется к коньку наверх. В этом и заключается суть вентиляции. Но, так как свес будет подшит, то и воздуху никак не попасть внутрь. Как правильно поступить? Есть несколько вариантов. Можно ставить щель между стеной и подшивкой, подшивая досками, оставляют вентиляционные щели, а с софитами в качестве подшивки используется перфорированный материал, что и служит для данной цели.
  2. Фронтонные. В этом случае вентиляция не нужна. Главная задача этих свесов – обеспечить защиту от влаги и ветра стенам.

В чем между ними разница? Первый вариант образовывается скатной кровлей в нижней ее части, а фронтонный свес – это наклонный свес, что образуется сбоку возле фронтона. Вот так они и устроены. Каждый из видов свесов нуждается в подшивке. И перед тем как приступать к работе, нужно выяснить два момента. Во-первых, варианты подшивки, а во-вторых, материалы, используемые для работ.

Подшивка карнизов крыши, варианты


Существует два варианта выполнения подшивки карниза крыши своими руками. Они основные и имеют свои особенности, плюсы и минусы. Каждый сам решает, какой именно вариант выбрать, однако, не только желание определяет выбор. Рассмотрим их:

  1. Отделка карниза по стропилам.
  2. Отделка карниза по коробу из дерева (горизонтальная).

Начнем с подшивки по стропилам. Этот способ используют в том случае, когда кровля имеет небольшой угол наклона (не больше 30 градусов, при выносе до 50 см). Как гласит название, материал фиксируется к стропилам. Способ довольно легкий, только вот сложность подобного вида подшивки в том, что для его реализации нужен идеально ровная плоскость, образуемая стропилами. На фото видно, как реализована эта подшивка к стропилам.

При этом материал набивается к обрешетке под неким углом, но не ровно относительно стены. Сами планки можно набивать к обрешетке параллельно стене или же перпендикулярно плоскости стропил. А их фиксация происходит к каркасу посредством металлических уголков или шурупов.

Увидеть, как именно подшивается карниз крыши своими руками к стропилам, вы можете из этого видео. Оно поможет вам сделать все правильно и быстро.

Куда сложнее сделать горизонтальную подшивку с использованием деревянного короба. Он используется в тех случаях, когда крыша имеет большой наклон. Сперва нужно создать этот деревянный короб. В таком случае потребуется обрезная доска, толщина которой 4 см. Их нужно крепить между краем стропил и стеной постройки. При этом один край доски будет фиксироваться к стропильным ногам, а другой к доске, что примыкает стене. Это наглядно видно на данном фото.

Короб играет роль каркаса, к которому и фиксируются планки. В таком случае они находятся перпендикулярно к стене, образуя горизонтальную подшивку. Посмотрите это видео, чтобы разобраться в этом виде подшивки веса.

Материалы, используемые для подшивки свеса


Теперь, когда вы знаете варианты отделки кровельного свеса, стоит рассмотреть список материалов, используемых в этой работе. На самом деле их много, поэтому каждый сможет выбрать тот вариант, который понравиться ему больше всего. Здесь уже нет определенных правил. Но, каждый из материалов имеет свои преимущества и недостатки.

Вот список материалов, что пригодны для этой цели:

  • профнастил;
  • деревянная доска;
  • вагонка;
  • ПФХ сайдинг;
  • листовой металл;
  • софиты.

Рассмотрим каждый из них, чтобы узнать его особенности. Мы сравним их по ценовой категории и характеристикам.

Использование профнастила для подшивки свеса


Подшивка металлопрофилем довольно проста. Этот материал долговечный, надежный, не гниет и с ним легко работать. Нарезка выполняется ножницами по металлу. Так как размеры профнастила могут быть довольно большими, то его можно укладывать большими плоскостями.

Высота профиля достигает от 8 до 20 мм. В качестве крепежных элементов используются специальные саморезы для профнастила. Они имеют резиновую прокладку и не позволяют повредить материал. А с учетом того, что ассортимент профнастила довольно большой, если говорить о цветовой гамме, то сами шляпки саморезов тоже имеют похожий цвет. А для обеспечения вентиляции потребуется использовать специальные решетки.

Цена на профнастил – от 9$ м2.

Использование дерева для подшивки свеса


Древесина – это натуральный строительный материал, который подходит для пошивки свеса крыши. Особенно гармонично этот вид материала смотрится с деревянными домами. При этом рекомендуется выбрать древесину хвойной породы, ширина которой от 50 до 250 мм, при толщине от 17 до 22 мм. Только вот дерево имеет один существенный недостаток – под влияние влаги оно начинает деформироваться и гнить. А при использовании снаружи этого не избежать. Что же делать? Его нужно защитить. Для этой цели используются специальные пропитки и защитные средства, благодаря которым дерево не будет гнить и гореть.

Обратите внимание! Непосредственно перед подшивкой свеса деревом, рекомендуется выдержать доски на улице под накрытием, чтобы они прошли адаптацию в этой среде. Так материал обретет нужную кондицию и не покоробиться после монтажа.

Сделать вентиляцию при таком способе подшивки довольно просто. Нужно только фиксировать доски не вплотную друг к другу, а образуя небольшие щели. Они не пропустят грызунов, но ветер будет делать свое дело. Преимущество дерева в том, что с ним легко работать. Для этого не нужны высокотехнологичные инструменты и особые навыки. На фото видно, как именно выглядит обшитый деревом свес.



Цена на древесину – минимум 2,2$ за м2.

Использование деревянной вагонки для подшивки свеса


Преимущество вагонки в том, что ее не нужно дополнительно обрабатывать и защищать. Она уже готова к использованию сразу же после покупки. Вот почему она так пользуется спросом. Да и внешний вид вагонки довольно привлекательный. Только вот есть один момент: важно приобрести влагостойкие изделия, чтобы они выдерживали влияние внешней среды.

Как и в случае с досками, вагонку рекомендуется выдержать месяц на улице. Монтаж выполнять довольно просто. Только вот зазоры сделать не получиться, ведь крепление выполняется по принципу шип в паз. Поэтому с шагом в 1,5 м между вагонкой устанавливается решетка. Крепежами могут быть кляймеры, саморезы или гвозди.

Цена на вагонку – минимум 6$ за м2.

Использование сайдинга из ПВХ для подшивки свеса


Сайдинг – это прекрасный материал, используемый именно для внешней отделки. Он выдерживает любое влияние, механические нагрузки, не гниет, не боится влаги и продаться в большом ассортименте. Смотрится он очень красиво. Монтаж выполнять просто, так как существуют специальные профили, уголки и другие элементы крепления ПВХ сайдинга. А для вентилирования чердака существуют специальные решетки.

Планки монтируются перпендикулярно к стене. Крепить нужно в 2-4 местах. Количество мест крепления будет зависеть от ширины свеса крыши. Подшивать свес ПВХ сайдингом вдоль свеса не рекомендуют, так как в отличие от дерева, сайдинг может прогибаться.

Цена на сайдинг – минимум 4$ м2.

Использование листового металла для подшивки свеса


Нередко можно увидеть и этот вариант подшивки. Под понятие листовой металл подразумевается оцинкованная сталь, медь или алюминий. При этом толщина листа может быть 0,6-0,8 мм, при длине 6 м. В качестве вентиляции вставляются все те же решетки или перфорированные листы.

Понятно, что листы придется резать. Места срезов будут слабым местом, так как при попадании влаги начнут ржаветь и портиться. Это касается изделий из оцинкованной стали, ведь все знают, что медь и алюминий не ржавеют. Для защиты потребуется покрыть металл антикоррозийным составом или краской.

Цена на листовой металл – от 5$ за м2.

Использование софита для подшивки свеса

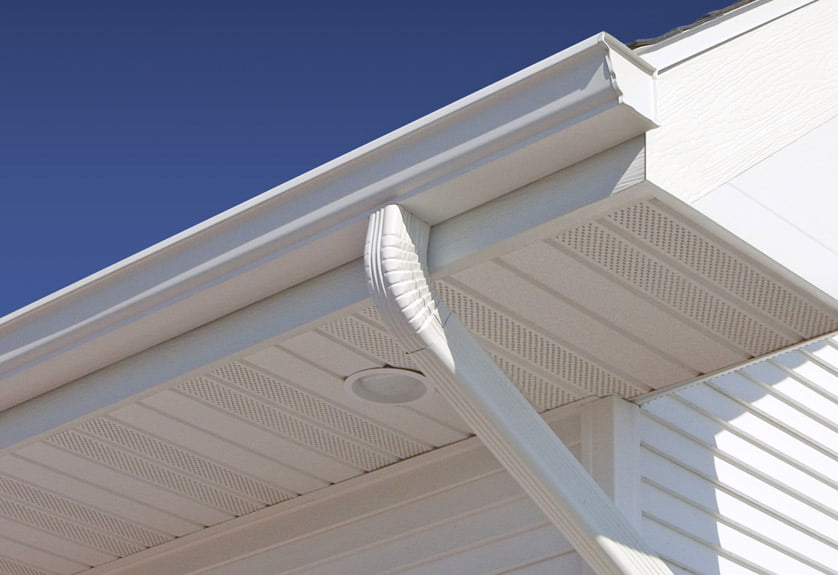

Этот материал специально создан для подшивки карнизов. Он выглядит в виде планок, которые делаются из самых разных материалов. Вот перечень:

  • виниловые софиты;
  • софиты из алюминия;
  • софиты из меди;
  • софиты из стали;
  • софиты из ПВХ.

Преимущество материалов в том, что работы выполняются просто, быстро и надежно. Сам материал долговечный и практичный. А благодаря разнообразию цветовых решений, каждый сможет выбрать изделия под свой дизайн дома.

Комплектация для подшивки следующая: непосредственно сами панели, фаски (лобовые планки), J-образные профили с пазами и финишные планки. На фото можно увидеть эти делали.

Сами панели могут быть одинарными, двойными, тройными, сплошными (для подшивки фронтона) и перфорированными (для подшивки карнизов). А еще, дополнительно устанавливать решетку не нужно, ведь изделия уже имеют отверстия для вентиляции. На фото это четки видно.

Монтаж выполнять довольно просто, даже без определенных навыков. Цена на изделие – от 10$ м2.

Подведем итоги


Подшивка свесов кровли – это неотъемлемая часть создания кровельной конструкции. Это отличный способ защитить дом и придать ему завершенного вида. Остается только выбрать способ крепления и закупить подходящий материал. Радует то, что их достаточно много, поэтому каждый сможет найти идеальный вариант для себя. А мы рассмотрели особенности и цены всех материалов, что помогут в выборе. Остается только воплотить все в жизнь. А благодаря видео, размещенным выше, с работой справится даже новичок, что не имеет навыков в работе.

Отправить комментарий

варианты обшивки и техника выполнения

Защита крыши дома и ее привлекательный вид – вопросы, требующие тщательного рассмотрения. Одно из возможных решений – аккуратная отделка свесов, которая надежно защитит стропильные элементы от атмосферных воздействий и обеспечит эстетичность крыши.

Карнизным свесом крыши дома обычно называют ее нижнюю часть, выступающую за границы стен. Он призван защищать стены и отмостку фундамента от намокания во время дождя.

Подшивка свесов крыши по требованиям СниП не считается обязательной операцией. Тем не менее многие специалисты рекомендуют не пренебрегать подшивкой карнизов крыши. Она позволит решить ряд важных вопросов, к примеру,

  • при сильном ветре возникают восходящие потоки воздуха, которые, проникнув под свес, стремятся оторвать кровлю, а подшивка свеса крыши станет преградой на их пути и не даст косым струям дождя попасть в подкровельное пространство;
  • подшивка свеса кровли скроет стропильные элементы, выпуски слоев кровельного пирога и покрытие кровли со стороны чердака и другое.

Отделка карнизов крыши – это завершающий этап в ее устройстве, поэтому подшив свесов кровли выполняют после

  • ее устройства;
  • утепления и отделки наружных стен;
  • установки водостоков.

Виды свесов ↑

  • Карнизные или боковые. Это горизонтальные свесы, которые формируются нижней частью ската. Через них также проходит вентиляция пространства под кровлей. Пройдя через свес, воздух движется в сторону конька, подсушивая по пути слои кровельного пирога. Отсюда вывод, что закрывать их полностью нельзя. Но ведь и не обшивать конструкцию тоже крайне нежелательно. Значит, нужно найти разумный вариант, как подшить свесы крыши, чтобы не перекрыть доступ воздуха под кровлю, а вот птицам, насекомым или грызунам – да.
  • Фронтонные. Они образуются наклонными краями кровельных скатов и не принимают участия в подкровельной вентиляции. Поэтому необходимость отделки карниза крыши для фронтонных свесов обусловлена другими причинами, а именно наклонной плоскостью конструкции. Она в высшей степени подвержена разрушительному воздействию влаги, которая задувается ветром. Это особенно опасно для мансардной крыши, поскольку края утеплителя оказываются незащищенными от намокания. Фронтонные карнизы обязательно должны быть полностью обшиты. Таким образом, подшивка фронтонных свесов крыши станет непроницаемой.

Как отделать кромки свеса ↑

И на фронтонных, и карнизных свесах есть незакрытые элементы: торцы стропильных элементов и торцевая часть выпуска обрешетки, соответственно, которые необходимо отделать до того, как подшивать карниз крыши.

Выбор материала для отделки кромки карниза или ее торцевой части зависит от основного материала покрытия кровли. Довольно часто производители поставляют готовые наборы для отделки кромки вместе с кровельным материалом. Сам же процесс обшивки выполняют по одному из следующих алгоритмов.

  • Все выступающие стропильные элементы или кобылки обрезают по одной прямой строго параллельно стене, то есть вертикально. Затем торцы стропильных ног соединяют обвязочной доской. На нее крепится лобовая доска кровли, размеры которой должны позволить перекрыть торцы: полностью либо частично с минимальным недобором. Именно на ней в дальнейшем будут установлены желоба водостока.

Изготавливается лобовая доска из металла или дерева. Для кровель из черепиц известных типов такая доска входит в комплект кровельного материала. Лобовую доску крепят к торцам стропильных элементов при помощи оцинкованных гвоздей или саморезов.

  • Элементы обрешетки, которые выступают за ее пределы, обрезают параллельно стене на одном уровне. К ним прибивают торцевую доску и привязывают к торцу кровельного бруса. Если крепить доску стандартно только к каждому элементу обрешетки, то добиться достаточной степени жесткости не получится, поэтому рекомендуется использовать Т-образное соединение.

Для этого подшивают дополнительные элементы из досок или брусков, расположив их между лобовой доской и двумя соседними обрешетинами, начиная со второй, с шагом в один интервал, то есть выбирают каждую вторую и третью.

Варианты подшивки ↑


В принципе подшивка свесов крыши выполняется любым удобным методом. Но при ближащем рассмотрении все их можно объединить в две техники.

Один из вариантов подшивки – непосредственно по стропильным элементам. Основным требованием при этом является расположение открытых концов стропильных ног в единой плоскости.

Рекомендуем

Если это условие невозможно выполнить, на стропила внахлест набивают дополнительные доски, пока не будет обеспечена ровность плоскости.

  • Данный способ подходит для крыш с углом наклона не более 30˚, вынос свеса которых не превышает 0,4–0,5 м.
  • Подшивочные планки набивают на основу деревянных деталей, прибитую к стропилам.
  • Обшивать основу можно и вдоль, и поперек.
  • Монтаж начинают с установки и крепления начальной и последней планки обшивки.
  • Затем между ними натягивают строительную нить и, соблюдая выверенный уровень, выставляют остальные.
  • При подшивке угла двух скатов планки должны быть закреплены к угловому стропилу с обеих сторон.

Горизонтальная подшивка свесов кровли используется на крутых скатах. Монтаж карниза крыши проходит достаточно быстро.

  • Из деревянных брусьев сбивают коробку, которую крепят к прилежащей стене и основанию крыши, причем настенный брус необходимо расположить на 1 см выше, чем брус, прикрепленный к нижнему участку стропильных ног. Таким образом сохраняют наклон, необходимый для стока воды, попавшего благодаря ветру внутрь карниза.
  •  Чтобы обеспечить жесткость конструкции короба, крепление брусков шурупами дублируют дополнительным крепежем на пластины из металла и уголки. Затем приступают к его подшивке каким-нибудь удобным материалом.

Рекомендуем

Если вылет свеса превышает 0,45 м, на продольные брусья параллельно поверхности стены прибивают бруски и по центру устанавливают дополнительный продольный брус.

Материалы ↑


Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

  • Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

  • Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации.
  • Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками.
  • Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам.
  • Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

  • Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:
  • планки не должны иметь малую толщину;
  • уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

  • Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.
  • При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы.
  • Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки.
  • Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля.
  • При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

  • ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

Важно

Это важно, ведь ПВХ-сайдинг менее жесткий, нежели дерево, поэтому при перекрытии пролетов большой величины может провисать.

Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

  • Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

Посмотрите различные варианты подшивка карнизов крыши на видео

© 2021 stylekrov.ru

Варианты подшивки крыши | Строительный портал

После изготовления и отделки крыши следует процесс ее обшивки. Данная процедура формирует окончательный вид кровли, поэтому должна проводиться с особой серьезностью. Существует несколько способов, по которым осуществляют подшивку крыши, о них и поговорим далее.

Оглавление:

  1. Подшивка свесов крыши: технология и конструктивные характеристики
  2. Основные варианты подшивки крыши и их характеристика
  3. Особенности подшивки крыши сайдингом
  4. Подшивка карнизов крыши, варианты и технология исполнения
  5. Подшивка крыши фото и подготовка основания

Подшивка свесов крыши: технология и конструктивные характеристики

После монтажа стропильной системы и проведения окончательной отделки крыши следует процесс подшивки свесов. Возможен вариант осуществления данного процесса перед отделочными работами, в таким случае, следует выполнить ряд действий:

  • перед проведением подшивки свесов следует проверить ровность стропильной системы, все стропила должны располагаться на одном уровне, данная линия должна быть параллельной зданию;

  • для проведения обшивки используют разные материалы, но в большинстве случаев предполагают деревянные доски, которые обязательно должны иметь одинаковую ширину, для того, чтобы обшивка имела асимметричный вид;
  • канальные участки стропильной системы отпилите в вертикальном положении, а торцевые их участки заделайте по такому же принципу, как и остальную часть;
  • после того, как стропила уже набиты следует ориентироваться по первой набитой доске.

Учтите, если планируется утеплять стены дома снаружи, то этот процесс должен проводиться исключительно после выполнения подшивки карниза крыши.

Основные варианты подшивки крыши и их характеристика

Существует множество материалов, используемых при подшивке крыши. Выбор того или иного варианта зависит от индивидуальных особенностей здания, материала, из которого оно выполнено, личных предпочтений хозяев и т.д.

Главное требование к каждому из вариантов подшивки — обеспечение надежности и защиты карнизных участков от атмосферных и внешних воздействий. Кроме того, на данном участке должна быть обеспечена правильная и качественная вентиляция. Кроме того, материал, с помощью которого будет выполнена подшивка должен оставаться неизменным на протяжении длительного периода времени.

Предлагаем ознакомиться с основными материалами для подшивки крыши и их особенностями:

1. Подшивка крыши профнастилом — данный материал имеет вид оцинкованной стали, на которую нанесено полимерное покрытие. Именно с его помощью удается обеспечить защиту материала от внешних факторов и получить цвет или нужный оттенок. Именно, благодаря наличию оцинкованной стали профнастил отличается высокими жесткостными и прочностными характеристиками. Для того, чтобы обеспечить необходимую вентиляцию с помощью перепадов между волнами выполняется небольшой зазор. Существует множество вариантов панелей по ширине, поэтому все работы проводятся достаточно быстро и просто.

2. Софит для подшивки крыши — данный материал имеет форму пластиковых панелей, которые применяются непосредственно в процессе подшивки крыши. Данный отделочный материал достаточно схож с сайдингом. Но, все же между ними существует несколько отличий, прежде всего, это толщина пластика, которая у софита гораздо выше. Кроме того, на софите имеются специальные перфорированные участки, которые способствуют улучшению вентиляции в подкровельном пространстве. Пластик, из которого изготовлен софит отличается наличием ультрафиолетовых стабилизаторов, которые делают его более стойким перед воздействием солнца. Данные панели требуют перпендикулярной, а не продольной установки.

3. Подшивка крыши вагонкой из дерева — при выборе данного материала для выполнения работ, следует очень тщательно следить за качеством древесины. Так как некачественная вагонка не сможет прослужить владельцам дома на протяжении длительного периода времени. Кроме того, следите за толщиной материала, который не должен быть слишком тонким, также проверьте его влажность. Слишком влажное дерево со временем начнет гнить, а пересушенное — растрескается. Перед установкой, желательно, чтобы вагонка пробыла на свежем воздухе около месяца, аклиматизировалась и приспособилась к внешним раздражителям.

4. Подшивка крыши деревом — для этих целей чащ всего используют струганную обрезную доску, между которой оставляется зазор в 15-20 мм. Главным преимуществом такой системы является отменная вентиляция, которая позволяет предотвратить скопление влаги в подкровельном пространстве.

5. Использование пластиковой вагонки для подшивки крыши также возможно. Стоимость такой отделки будет самой низкой. Учтите, что выбирать необходимо влагоустойчивые варианты вагонки. Кроме того, для фиксации стыковых участков, потребуется наличие специальных уголков из пластика.

Особенности подшивки крыши сайдингом

Существует несколько разновидностей сайдинга, используемого в процессе обшивки крыши:

  • виниловый;
  • деревянный;
  • стальной;
  • оцинкованный.

Самый популярный — первый вариант, сайдинг на основе винила. Так как именно данный материл сочетает в себе легкость, прочность, доступную стоимость, практичность и долговечность.

Каждая из панелей отличается длиной в 300-350 см. Кроме того, они имеют специальные планки, на торцевых участках которых располагаются элементы в виде замков. Выделяют два основных вида сайдинга, различающегося по конструктивным особенностям:

  • сплошные не перфорированные сайдинг панели;
  • софиты, имеющие частичную перфорацию.

Второй вариант используется в процессе подшивки карнизов кровли. Для проведения работ, следует выполнить ряд действий:

1. Не нужно хранить материал под воздействием прямых солнечных лучей или высокой температуры, которая превышает 50 градусов.

2. Учтите, что панели должны свободно устанавливаться под карниз, для обеспечения нормальной вентиляции подкровельного пространства.

3. В процессе фиксации сайдинга не надавливайте на замочные участки, так как существует риск его повреждения.

4. Для фиксации софитов лучше всего использовать саморезы.

5. Учтите, что утапливать саморезы в сайдинге не следует, так как между пространством доски и панели должен оставаться небольшой зазор.

6. Не используйте герметик на участке углового назначения.

Чтобы обшить карнизную часть свесов следует позаботиться об изготовлении коробки. Для ее изготовления потребуется наличие деревянных брусков или профиля, из алюминия. Если для обшивки используется деревянная вагонка, то для изготовления коробки следует использовать исключительно дерево.

Для монтажа короба потребуется две доски. Первую из них фиксируют на стене, а вторую горизонтально. Среди преимущества подшивки фронтонов крыши с помощью софитов выделяют:

  • легкость проведения работ по монтажу;
  • защита здания от влаги и атмосферного воздействия;
  • возможность получения карниза любой формы и конфигурации.

Для того, чтобы установить софиты, выполните ряд действий:

  • зафиксируйте две доски на карнизном свесе;
  • на одну из них прикрепите два профиля;
  • разровняйте в соотношении с шириной свеса профили;
  • установите одну из панелей в пазовое отверстие, а вторую сторону прикрутите к доске;
  • используя планку, перекройте стыки между софитами.

Кроме того, предлагаем ознакомиться с особенностями подшивки крыши сайдингом:

  • для начала, отпилите все стропила таким образом, чтобы они находились на одном уровне, друг к другу;
  • для обшивки карниза воспользуйтесь обычными досками или специальными планками, которые по цвету схожи с карнизом;
  • распиливайте стропила исключительно в вертикальном направлении;
  • утепляйте стены только после закрытия свеса.

Существует несколько вариантов осуществления подшивки карнизов с помощью сайдинга. Для выполнения этих работ потребуется наличие:

  • сайдинга, нужной цветовой палитры;
  • профилей;
  • саморезов.

Учтите, что панели не должны быть слишком сильно зафиксированы саморезами, так как должна обеспечиваться естественная вентиляция подкровельного пространства.

Выделяют разные варианты подшивки, среди них:

  • установка фризовой полосы;
  • отсутствие полосы.

Установка сайдинга — достаточно простой процесс, для качественного выполнения которого необходимо прежде всего правильно установить коробку. Учтите, что все стропила должны быть идеально ровными. Их конечные участки спиливаются вертикально. Далее производится наращивание начальной доски, из которой сооружается обрешетка.

Карниз на крыше монтируется только после того, как стены уже утеплены. Кроме того, следует позаботиться о монтаже специальных решеток, которые обеспечат должную вентиляцию.

Самый высококачественный материал, с помощью которого осуществляется подшивка крыши является медный сайдинг. Цена, на данный материал достаточно велика, поэтому его использование в данной отрасли не распространено. Несмотря на это, у данного материала имеется ряд преимуществ, среди которых выделяют:

  • отличные цветовые характеристики;
  • высокая теплопроводность;
  • устойчивость перед коррозией;
  • стойкость перед влагой и агрессивными химическими веществами;
  • благодаря наличию перфорации получается обеспечить отличную вентиляцию.

Подшивка карнизов крыши, варианты и технология исполнения

Если рассматривать варианты обшивки карнизного свеса, то независимо от материала, выделяют два способа проведения данного процесса:

1. Технология подшивки по стропильной системе.

Данный вариант используется в процессе подшивки карнизов на крышах, имеющих небольшой угол уклона. Кроме того, его использование распространено в том случае, если необходимо увеличить высоту здания. Учтите, что в данном случае, нижняя часть стропильной системы должна быть на одном уровне. Если данное условие не выполняется, то для того, что подровнять стропила следует подложить под них доски. Далее прикручивается и выставляется первая и последняя планки. Чтобы проверить  ровность, следует натянуть по ним нити.

2. Процедура обрезки стропильной системы применяется гораздо чаще.

На нижней и на торцевой частях фиксируется доска, а на стене деревянный брусок, обеспечивающий избавление от влаги. Если ширина свеса составляет более 45 см, необходимо позаботиться о дополнительной установке доски по центру.

Далее монтажные работы проводят по обычной схеме. На обрешетке набивается одна доска, а вторая устанавливается параллельно первой. На них фиксируется любой отделочный материал.

Подшивка крыши фото и подготовка основания

Первый этап работы над подшивкой крыши предполагает подготовку стропил. Для того, чтобы это сделать, выполните ряд действий:

  • стропила должны выступать за пределы крыши более чем на 20 см;
  • в процессе их монтажа необходимо наличие выступа, который подбирается в зависимости от размера кровли;
  • в процессе нарезки материалов, конечные участки стропил обрабатываются вертикальным срезом или горизонтальным и вертикальным срезом.

Далее следует провести выравнивание линии среза.

Учтите, что в процессе подшивки кровли, стены должны быть уже утеплены, чтобы стыки между сетной и подшивкой были надежно герметизированы. Если этого не сделать, то влага и холодный воздух будут попадать в подкровельное пространство.

Еще одним важным моментом является процедура выбора типа вентиляционной системы, которая будет способствовать удалению излишней влаги из подкровельного пространства. Существует две технологии, которые обеспечивают вентиляцию:

  • наличие небольших зазоров между подшивкой и досками;
  • установка вентиляционных отверстий, которые закрываются специальными решетками.

Более распространенным и технологически верным является второй способ. Чтобы осуществить непосредственную подшивку кровли следует подготовить инструменты в виде:

  • ранее выбранного материала, дерева, вагонки, сайдинга, софитов и т.д.;
  • электрической пилы;
  • электродрели;
  • болгарки;
  • молотка;
  • строительного уровня;
  • лестницы;
  • шуруповерта;
  • рулетки;
  • крепежей, их тип зависит от материала, с помощью которого будет выполнена работа;
  • антисептиков;
  • шнура;
  • краски.

Для выполнения установки отделки по стропильной системе, выполните ряд действий:

1. Нарежьте материал, в зависимости от размеров участка, на котором он будет установлен. Для обработки всех элементов, особенно деревянный, используйте антисептическое средство.

2. Если определенные из частей подшивки в дальнейшем будут окрашиваться, то это следует сделать на данном этапе.

3. Проверьте стропильную систему на горизонтальность и вертикальность.

4. При наличии неровных фрагментов, набейте на них доски.

5. Зафиксируйте их с помощью саморезов или гвоздей. В соотношении с линией свеса установите планки по торцевым участкам.

6. Для проверки ровности следует натянуть шнур. В соотношении с линией шнура, установите подшивку.

7. Учтите, что между панелями следует оставлять зазор, в минимум 0,5 см, который компенсирует температурное их расширение.

Второй вариант предполагает проведение работ по созданию коробки для подшивки кровли. Для выполнения этого процесса, воспользуйтесь инструкцией:

1. Нарежьте и обработайте материал антипатическим средством.

2. Зафиксируйте доску по низу стропильной системы.

3. Установите брус, выше доски на 10 мм.

4. Установите подшивку, таким образом, чтобы одна ее часть оставалась на брусе, а вторая на доске.

5. Следите за присутствием вентиляционных отверстий, а между подшивкой оставляйте зазор в 15-20 мм.

6. Для фиксации отделки используйте шурупы, уголки и профильные пластины.

7. Учтите, если планируется устанавливать слишком длинные доски, то количество крепежей для их монтажа должно составлять минимум 3 штуки. Таким образом, удастся предотвратить деформацию досок.

Подшивка крыши видео:

Варианты подшивки карнизов крыши — Информационно-строительный ресурс «Крыша Своими Руками»


Оглавление

  1. 1. Зачем нужно подшивать карнизные основания
  2. 2. Как выбрать материал
  3. 3. Инструкция по подшивке карниза
  4. 4. Видео

26332
0

Последняя редакция: 17.01.2015

Автор: Покацкий Григорий

Для того чтобы придать жилому помещению полную завершенность, надо произвести обшивку свесов карнизов. Они сделают конструкцию стропил привлекательной и придадут кровле дополнительную защищенность. Тогда на обустроенную кровлю будет приятно посмотреть.

Зачем нужно подшивать карнизные основания

Как подшить карнизы

Обшивать обвес кровли надо только тогда, когда конструкция стропил полностью собрана и укреплена, а каркас обрешетки для монтажа внешнего покрытия кровли еще не начиналась. Перед тем как начинать рассматривать варианты подшивки карнизов крыши, желательно закончить все работы по гидроизоляции крыши и утеплению чердачного помещения.

Обратите внимание! Перед началом обшивки карнизов стеновые поверхности не должны быть утеплены, чтобы при проведении работ не нарушить уже готовое стеновое покрытие.

Прежде чем начать работу, надо заподлицо отпилить выступающие части стропильной системы. Если крыша скатная, то свесы зашиваются таким образом, чтобы осталось место для монтирования водостоков и обеспечения вентиляции всего пирога кровли. Для обшивки можно выбирать различный материал и различные конфигурации подшивки.

Как выбрать материал

Обрезная доска для подшивки крыши

Наибольшей популярностью пользуются обрезная доска. Многих интересует, как подшить карниз крыши, чтобы он выглядел красиво и изящно. Для этого надо использовать для обшивки доски одинаковой ширины и толщины. Кроме деревянных досок используются и другие виды материалов. Но все они должны соответствовать следующим требованиям:

  • обеспечение надежной защиты карнизов от проникновения влаги, холода, дождя и снега;
  • вентиляция крыши должна быть обеспечена;
  • долгий срок службы и невосприимчивость к вредным воздействиям окружающей среды;
  • должны иметь привлекательный внешний вид.

В число таких строительных материалов, обладающих вышеперечисленным свойствам, входят:

  • деревянная или ПВХ вагонка;
  • алюминиевый или виниловый софит;
  • профнастил.

Вагонка ПВХ

Остановимся подробнее на характеристиках этих материалов. Деревянная доска, строганная и обрезная, достаточно практична для установки подшивки и обеспечивает качественное и равномерное вентилирование кровельной конструкции.

Обратите внимание! Вагонка из дерева выбирается таким образом, чтобы она хранилась на открытом воздухе больше месяца и ее влажность должна равняться влажности среды того места, где ее планируется использовать.

Простой и недорогой материал – вагонка ПВХ. Она легко монтируется, водостойка, и имеет продолжительный срок эксплуатации. Если ее использовать для обшивки, то надо заранее купить пластмассовые П-образные полосы. Они пригодятся, чтобы обшивать края. Не лишними будут и уголочки, которыми можно будет укрепить стыки.

Софиты для крыши

Существуют и такие варианты, как пластиковые или алюминиевые плиты, специально предназначенные для обшивки карнизов. Они называются софитами. По внешнему виду материал походит на сайдинг, но у него есть специальные перфорированные отверстия для создания циркуляции воздуха внутри крыши. Он долговечен и невосприимчив к воздействию атмосферных осадков. Его панели отрезаются по длине карнизного свеса. Монтируются софиты перпендикулярно поверхности стены.


Циркуляция воздуха в кровле

Чтобы подшить карниз крыши дома, можно использовать профилированный настил, изготовленный из стали с примесью цинка. Как правило, он используется для подшивки кровли, которая также сделана из этого материала. Высокая жесткость, большая устойчивость к внешним воздействиям и резким перепадам температуры являются основными его достоинствами.

Инструкция по подшивке карниза

Технология монтажа софитов

Сначала делается обшивка обвесов по следующим схемам:

  1. Если у крыши наклон маленький или надо увеличить высоту жилища, применяется обшивка по стропилам. Ранее уже были проведены подготовительные работы, в ходе которых стропильные ноги выровнены в одной плоскости. После этого монтируются планки подшивки карниза с обеих сторон по краям. Между ними протягивается разметочная нить. В соответствие с заданным направлением нити укрепляются остальные детали обвеса.
  2. Во втором случае горизонтально и вертикально выравниваются ноги стропил. Прибивается доска внизу стропил, а к стене укрепляется брус, который должен находиться на один сантиметр выше укрепленной доски. Это обеспечит нормальный стек влаги. Если свес больше 450 мм, то ровно посередине надо укрепить еще одну доску.

Подшивка карниза кровли собственноручно требует создания специального короба свеса. В изложенных ниже способах обустройства обшивки короб делается одинаково. А именно — вдоль фронтона на обрешетку нашивается доска. От нее отмеряется расстояние, соответствующее ширине свеса. Потом параллельно стене фронтона доска окончательно прибивается.

Обшивка карниза софитом

Если выбран вариант обшивки карниза кровли софитом, то нужна будет J-образная планка. Монтаж карниза крыши осуществляется при помощи саморезов и крепится вдоль стены и карниза.

Между планками укрепляются софитовые листы. Между смонтированными планками должно быть выдержано расстояние в 6 мм. Это делается для того, чтобы при большой температуре стыки между планками не вспучивались из-за расширения материала. При большой длине свеса (больше девяноста сантиметров) между планками зазор нужно делать порядка двенадцати сантиметров. Отдельной планкой пришивается лобовая доска. Применение софита, и специальных элементов позволит создать привлекательный, функциональный и долговечный свес крыши.

Обратите внимание! Прежде чем обшивать карниз кровли доской или деревянной вагонкой, предварительно подготовленный материал нужно обязательно пропитать антисептиком, а также водоотталкивающей и противопожарной смесью. Такие действия позволят сделать срок службы изделия более продолжительным.

По длине обрезную доску надо подбирать в соответствие с размером свеса. Сами элементы нужно укреплять с шагом в десять миллиметров. Тем самым будут созданы вентиляционные зазоры. При использовании в качестве карнизного свеса вагонки, планки ее монтируются соединением шип-паз. Через каждые полтора метра надо монтировать специальные решетки, которые будут выполнять функции вентиляционных отверстий.

Как профнастилом подшить карниз

При зашивке свесов крыши профнастилом, надо предварительно прикрутить отмеренные и отрезанные листы параллельно стене и вдоль карниза к сделанному каркасу. Крепление осуществляется при помощи саморезов. Внутренним уголком и лобовой планкой закрывается стык между стеной и листовым материалом. Лобовая планка крепится к лобовой доске, а внутренний уголок – к профнастилу. Наружный уголок прикрепляется по внешним стыкам профилированного листа.

По внешней кромке кровельного свеса профнастил монтируется по фронтону. После чего монтируются торцевая планка и уголки. Ширина профилированного листа должна быть на два сантиметра меньше, сем ширина свеса. Это обеспечит нормальный доступ наружного воздуха, чтобы вентилировать кровлю.

Обратите внимание! Если подшивка выполняется из металлического профнастила, то следует помнить, что металл восприимчив к коррозии и срок службы такой подшивки гораздо меньше, чем из древесного материала.

Видео

Чтобы более подробно изучить технологию подшивки, предлагаем посмотреть специальное видео.

Последняя редакция: 17.01.2015
Автор: Покацкий Григорий

Подшивка карнизов крыши — чем подшить свес кровли

Завершающей стадией обустройства здания является подшивка крыши, установка водостоков и снегоочистителей. Благодаря проведению этих работ вы сможете придать зданию завершенный вид, защитить его от воздействия окружающей среды. Такие работы также сопряжены с обустройством вентиляции в подкровельном пространстве.

Содержание:

  1. Для чего нужна подшивка свесов крыши?

  2. Подшивка карниза крыши: варианты

  3. Как подшить крышу своими руками

  4. Подшивка кровли софитом

  5. Подшивка карниза крыши профнастилом

  6. Подшивка свесов крыши вагонкой

  7. Подшивка кровли фанерой

  8. Видео

Свесом крыши называют выступающие стропила за границы фасада здания. По своей конструкции они бывают фронтонными и карнизный свесы. Карнизный свес образуется благодаря склону стропил и с его помощью осуществляется вентиляция чердачного помещения. Если не выполнять, подшив кровли, то туда могут пробраться мыши, птицы, различные насекомые. Также стропила будут контактировать с влагой и разрушаться. Фронтонный свес образуется боковой частью склона, здесь необходимо позаботиться о том, чтобы не было щелей, и влага не попала на утеплитель крыши.

Для чего нужна подшивка свесов крыши?

Подшивка крыши позволяет защитить дом, а также придать ему законченный внешний вид. Благодаря оформлению карниза свеса конструкция дома приобретает завершенность, это позволяет сократить потери тепла в помещении, защитить все конструкции кровли от воздействия внешних факторов, помогает регулировать температурный баланс внутри помещения.

Важно: подшивать необходимо все карнизы независимо от угла их наклона и величины выступов.

Подшивка карниза крыши: варианты

Вы думаете, чем подшить карниз? Материал, который будет использоваться для подшивки крыши должен сохранять свои характеристики под воздействие перепады температур, высокой влажности. Самыми распространенными материалами для подшивки являются вагонка, софиты, профнастил, сайдинг.

Деревянная вагонка или обрезная доска.

Древесина, которой будет осуществляться обшивка карниза крыши должна быть толщиной не менее 2 см средней влажности. Главными недостатками такого материала является недолговечность, изменение характеристик под действием погоды.

Профнастил

Профнастил — оцинкованная сталь, обработанная слоем полимера, который защищает металл. Панели из профлиста можно нарезать необходимого размера, для вентиляции делают зазоры между листами и стеной здания.

Софит

Софиты — это специальные пластиковые панели, которые изготовляют для оформления карнизов крыши. В их конструкции предусмотрены отверстия для вентиляции. Софит для подшивки обладает устойчивостью к перепадам температур, воздействию солнца, влаги. В зависимости от материала, который используют при производстве софиты бывают на основе меди, ПВХ, алюминия. Медные софиты самые дорогие по стоимости, но они не горючи, долговечны и имеют неповторимый внешний вид. Софиты для подшивки из ПВХ имеют специальную замковую систему, которая позволяет упростить процесс монтажа. Такие софиты выпускаются сплошными и перфорироваными. Оцинкованные софиты самые тяжелые по конструкции, что усложняет процесс установки. Алюминиевые софиты имеют все преимущества софитов, единственный их недостаток в том, что они выпускаются только белого и коричневого цветов.

Фанера и ОСП

Фанера — это многослойный материал в основе которого находится волокна древесины, скрепленные между собой клеем. Для придания влагостойкости в составе клея находится фенолформальдегид, который может выделяться со временем в окружающую среду.

Сайдинг

Сайдинг — это материал, изначально предназначенный для обшивки стен здания. Им можно подшить карниз крыши, однако он бует иметь неэстетичный вид. Дополнительно требуется свердение отверстий для вентиляции. Сайдинг из оцинкованного металла со временем ржавеет, так как происходит скопление конденсата и нет защитного покрытия. Так что такой вариант используется крайне редко.


Как подшить крышу своими руками?

При выполнении работ по подшивке крыши своими руками необходимо обращать внимание на конструкцию кровли, а также кровельный материал. В соответствии с этим обшивка карниза крыши может быть выполнена двумя способами:

— по стропилам. В этом случае угол наклона будет равен углу подшивки. Этот метод монтажа применяют на плоских крышах или с небольшим уклоном. Сложности подшивки крыши своими руками потребуют от вас знание определенных навыков, чтобы создать ровную поверхность.

Подшивка кровли софитом

Подшивка кровли софитом от вас не потребует значительных навыков, так как они оснащены специальным замковым соединением. Изначально делают установку J-профиля непосредственно на доску, которая прикреплена к стене. Устанавливаем софит для подшивки в профиль. После чего крепим на противоположную сторону F-профиль. Окончательный этап монтажа свеса производится креплением L-профиля по внешней стороне края стропил.

Важно: софит для подшивки необходимо устанавливать под углом в 90 градусов.

Подшивка карниза крыши профнастилом

Подшивка карнизов крыши профильным листом начинается с крепления бруска на уровне окончания стропил. Второй брус прикрепляют вдоль стропил. После чего необходимо подготовить профлист. Его разрезают на полоски необходимой ширины, после чего саморезами прикрепляют к брускам. Оставляют небольшое пространство для циркуляции воздуха. Отделка стыков производится специальными рецками.

Подшивка свесов крыши вагонкой

Подшивка карниза крыши осуществляется вагонкой хвойных пород дерева. Перед началом работы проверяют длины выступающих стропил. Она должна быть одинакова. Стропила параллельны друг другу. Установку начинают с формирования короба, к которому уже непосредственно будет крепится вагонка. Для крепления можно использовать специальные гвозди либо саморезы. Для вентиляции подкровельного пространства через равные промежутки устанавливают специальные вентиляционные решетки, которые будут способствовать прохождению воздуха и задерживать мусор.

Важно: после проведения всех работ древесину следует обработать специальными средствами, которые ее защитят от воздействия влаги, а также различных насекомых.

Подшивка кровли фанерой

Подшив карниза крыши можно осуществить с помощью влагостойкой фанеры или листов ОСП. Из них оформляют деревянную коробку. Фанерные плиты достаточно удобны в монтаже своими руками. Большой размер позволяет сразу закрывать широкие участки. Для вентиляции в плиты вмонтируют специальные решетки. Такие свесы требуют дополнительного окрашивания.

Видео

чтобы не было щелей, и влага не попала на утеплитель крыши. Normal 0 false false false UK X-NONE X-NONE

Добавить комментарий

Подшивка свесов крыши софитами и доской – цена за работу 280 ₽ (монтаж и устройство) в 2021 году

Выбор материала для отделки свесов


Сегодня без труда можно купить различные виды материалов для устройства карниза. При таком большом изобилии многие люди затрудняются в выборе и нуждаются в помощи. Нужно ориентироваться не только на цену и стоимость работ, но и на характеристики материала и его внешний вид.

Требования к материалам:

  • Защита свеса крыши от разрушительного воздействия осадков (дождь, снег, ветер) и перепадов температуры.
  • Обеспечение хорошей вентиляции кровли.
  • Большой срок эксплуатации в условиях летней жары, зимних морозов и высокой влажности в межсезонье.
  • Красивый внешний вид.

Рассмотрим основные материалы, применяемые для устройства свесов крыши:

Софиты

Софиты — это панели из поливинилхлорида, которые используются для подшивки свесов кровли. Их применяют чаще всего, если сравнивать с другими материалами. Внешне они схожи с сайдингом, но отличаются большей толщиной пластика.

Монтаж софитов на карниз крыши решает проблему вентиляции подкровельного пространства, так как панели имеют небольшие отверстия, пропускающие воздух. Благодаря защитному покрытию, софиты не боятся воздействия ультрафиолетовых лучей и сохраняют свои свойства, независимо от погодных условий.

В большинстве случаев софиты будут наиболее подходящим как по свойствам, так и по цене материалом.

Вагонка

Устройство карниза при помощи вагонки встречается достаточно часто. Это привычный всем материал, с которым легко работать. Обязательно выбирайте вагонку, предназначенную для использования под открытым небом. Она не должна быть сухой или слишком влажной.

Наиболее оптимальным решением считается вагонка, которая находилась под открытым небом около 20-30 дней. В этом случае она будет иметь влажность, соответствующую погодным условиям.

Доска

Подшивка карнизов доской толщиной 2 см также дает хорошие результаты. При соблюдении небольшого зазора пространство под кровлей будет получать требуемое количество свежего воздуха, что очень важно для защиты от образования грибка и плесени.

Панели ПВХ

Если у вас недостаточно средств на покупку более дорогих материалов, то для подшивки карнизных свесов можете использовать панели ПВХ. В этом случае важно уделить особое внимание качеству монтажных работ.

Профнастил

Представляет собой стальные оцинкованные листы с нанесенным слоем полимера, выполняющим эстетическую и защитную функцию. Материал обладает хорошей прочностью и идеально подходит для монтажа карниза.

Цинковое покрытие защищает сталь от коррозии, а слой полимера препятствует образованию царапин. Профнастил выдерживает большие порывы ветра и не боится перепадов температуры.

При выборе этого материала обращайте внимание на высоту волны и размеры листа с учетом выступа свеса.

Существующие варианты подшивки


Первый способ подразумевает подшивку по стропилам. Данная технология используется в случае небольшого уклона крыши. Стропила должны располагаться в одной плоскости. Если это условие не выполняется, то необходимо набить доски.

Обшить крышу можно как вдоль, так и поперек. Сначала крепят первую и последнюю панель, после чего между ними натягивают капроновую нить. По ней выставляют остальные планки и фиксируют при помощи крепежных элементов.

Второй способ применяют, если кровля имеет большой уклон. Монтажные работы выполняются горизонтально. При помощи бруса делают коробку, закрепленную к стене дома и непосредственно к свесу.

Важно, чтобы брус на стене примерно на 1 см был выше доски, закрепленной на стропилах. Данное условие необходимо, чтобы влага с края кровли не попадала на стену дома. После этого приступают к креплению панелей. Такой монтаж карниза встречается наиболее часто.

Чем отличаются фронтонный свес и карнизный?


Свесы бывают фронтонными и горизонтальными (карнизными). Рассмотрим подробнее их отличия, так как от этого зависит способ обшивки крыши.

Карнизный свес

Он нужен для поступления свежего воздуха на чердак и в подкровельное пространство, где находится утеплитель. Поток воздуха, попадая под крышу через карнизный свес, устремляется вверх и создает требуемый микроклимат, препятствуя гниению и образованию плесени.

Поэтому устройство карнизов нужно делать таким образом, чтобы обеспечить хорошую вентиляцию. Карнизный свес нельзя плотно заделывать вагонкой или досками. Лучше отдать предпочтение подшивке софитами с перфорацией.

Такой способ защитит крышу от проникновения птиц и грызунов, оставляя возможность для свободного движения воздушного потока на чердак.

Главное правило: при подшивке свеса карнизного типа выбирайте материалы и технологии, предусматривающие возможность вентиляции!

Как это осуществить?

  • Прикрепляя панели, вы можете оставлять небольшой зазор между ними и стеной дома. К примеру, при подшивке сайдингом или профнастилом щель может достигать 1,5 см.
  • Если Вы предпочитаете отделку вагонкой, устанавливайте вентиляционные решетки.
  • Подшивка карнизов доской выполняется таким образом, чтобы оставались щели, размер которых не превышает одного сантиметра.
  • При использовании софитов нужно выбирать панели с перфорацией.

Каким должен быть размер вентиляционных отверстий?

Практика показывает, что общая площадь всех отверстий должна быть не менее 1/500 от площади поверхности, нуждающейся в вентиляции. Если используется кровельное покрытие, которое дышит, например, керамическая черепица, то площадь вентиляционных отверстий должна быть еще больше.

Отверстия обязательно должны быть защищены решеткой или сетками, чтобы птицы, мыши или грязь не попадали внутрь крыши. Эти условия обязательны к выполнению во время монтажа карнизов.

Фронтонный свес

В отличие от карнизного, фронтонный свес не нуждается в вентиляции. Он представляет собой боковую часть крыши, уязвимую для сильных порывов ветра. Поэтому подшив кровли в этом случае нужно делать максимально качественно в точности с технологией, чтобы ветер не задувал влагу во время дождя внутрь между панелями.

Главное правило: при обшивке крыши с фронтальной стороны самый большой акцент делается на герметичность конструкции.

Подшивка карнизов крыши: варианты и материалы

Монтаж кровельного покрытия, независимо от его типа, и подшивка свесов крыши своими руками всегда выполняется в комплексе. Мероприятия со свесами проигнорировать никак нельзя, поскольку такое оформление выполняет защитную функцию для фасада, обеспечивает эффективную вентиляцию кровли, а также придает зданию законченный вид.

Оглавление:

  1. Когда выполняется подшивка
  2. Подшивка карнизов крыши: варианты
  3. Подшив крыши профнастилом
  4. Подшив крыши софитом
  5. Подшивка крыши вагонкой – деревянной и ПВХ
  6. Подшивка крыши листовым металлом
  7. Подшивка крыши фанерой/ОСП
  8. Эффективное модное ноу хау
  9. И еще пара важных моментов

Когда выполняется подшивка

  • Несмотря на то, что свес одним из первых «бросается» в глаза, и кажется, что он является завершающим аккордом всех кровельных работ, на самом деле подшивка крыши начинается сразу после установки стропильной конструкции. Правда, манипуляции на этом участке крыши предваряют устройство обрешетки, на которую будет монтироваться финальное кровельное покрытие.
  • Еще один важный момент: подшив крыши выполняется после укладки гидроизоляционного слоя кровли.
  • А еще должно быть выполнено утепление чердачного помещения изнутри.
  • Подшивка карниза крыши в идеале должна быть выполнена до наружных теплоизоляционных работ на фасаде, это убережет стены от повреждений.

Важно! Оформление свесов у скатной крыши должно предусматривать перспективу монтажа водостоков, а также вентиляционной системы кровельного пирога.

Подшивка карнизов крыши: варианты

Карнизом называют продолжение кровельного покрытия, которое может быть выполнено из самых разных материалов. А это значит, что прежде, чем решить, как будет оформлен подшив, нужно проанализировать состав кровельного пирога, а еще в учет обязательно берутся климатические условия конкретной местности. На сегодня существует ряд универсальных решений в этой области:

  • профнастил;
  • софит – винил/алюминий;
  • вагонка – дерево/ПВХ.

Раз за них домовладельцы «голосуют рублем», значит мы обязаны рассмотреть их более подробно. Хотя, мы считаем, что вариантов подшивки достойных внимания намного больше, поэтому они речь также пойдет.

Подшив крыши профнастилом

Популярность этого материала, как кровельного легко объясняется – ценовая доступность, легкость монтажа, легковесность, долговечность.

Профлист укладывается большими плоскостями, а места креплений такие же как у доски. Важная характеристика – высота профильного гребня. Она может быть равна показателю из диапазона величин – 0,8-2,0 см. Подшивка свеса выполняется с зазором 0,6-1,2 см – величина определяется показателем температурного расширения материала. Для обеспечения эффективной вентиляции используются специальные решетки.

Среднерыночная цена материала – от 9 $ за кв.м

Подшив крыши софитом

Софиты – это металлические или виниловые изделия, особенность которых состоит в необходимости заводской перфорации обшивочного материала. Софит обладает защитной и декоративной функцией, а его конструкция в большинстве моделей рассчитана на пропуск определенного количества воздуха. При оформлении свесов допускается комбинирование элементов с различной пропускной способностью – на практике это очень часто используется при работе с крышами нестандартной сложной формы.

Внешне, софит похож на сайдинг из алюминия или ПВХ с добавлением УФ стабилизаторов. Рынок предлагает несколько конструктивных решений таких кровельных элементов:

  • Глухие. Не снабжены ветотверстиями. Устанавливаются с целью минимизации интенсивности воздушных потоков.
  • С перфорацией по центру. Центральная часть элемента – решетчатая, дальше сплошной материал. Актуально для систем с необходимостью проветривания средней интенсивности.
  • С полной перфорацией. Гарантирована 100 % вентиляция всех карнизных свесов.
Монтаж софитов

Справиться с монтажом таких конструкций при желании сможет каждый – принцип их установки довольно прост. Поскольку материал изначально обладает солидной прочностью и жесткостью, при его устройстве нет необходимости выполнения дополнительного каркаса. Правда, это справедливо только в отношении простых крыш, если же конструкция криволинейная или представляет собой многоуровневую систему, то каркас под софиты все же устраивается. Технология его создания следующая:

  • В зависимости от места крепления подбирается П-образный (на стену) или J-образный (на горизонтальную несущую рейку) профиль.
  • L-образная ветровая планка, которая крепится на торец стропил, должна находиться на одном уровне с J-образным профилем.
  • Для монтажа используются саморезы оцинкованные с большими шляпками.
  • Элементы софитов вставляются в полученные пазы.
  • Чтобы облегчить установку, заготовки нужно нарезать на 5-7 мм короче.
  • Угловые стыки: либо диагонали, либо под 90 градусов.
  • Конструкция невозможна без использования Н-образного профиля, для жесткости закрепленного на несущей рейке.

Среднерыночная цена планки ПВХ – от 10-12 $ за кв.м, крепежной планки и фаски 12 $ за м.п.

Подшивка крыши вагонкой – деревянной и ПВХ

Дерево

Деревянная вагонка – пиломатериал уже полностью готовый к использованию. Для карнизов используется его влагостойкий вариант. Перед монтажом вагонку нужно подержать на открытом воздухе некоторое время – не менее месяца. Обшивая свес деревянной вагонкой, используют вентиляционные решетки, монтируемые на расстоянии 1,5 м один от другого. Крепятся элементы перпендикулярно стенам и закрепляются с двух сторон, для широкого свеса рекомендован крепить еще и по центру доски. При направлении параллельном стенам крепление происходит через каждый 1 метр.

Внимание! В качестве обшивки может быть использован еще один древесный материал – обрезная доска или строганная. Особенности монтажа те же, что и для деревянной вагонки, только вместо вентрешетки при монтаже выполняются вентиляционные щели 1,0-1,5 см.



Среднерыночная цена вагонки – от 6 $ за кв.м

Среднерыночная цена доски – от 2,2 $ за кв.м

Поливинилхлорид

Подшивка для крыши из сайдинга ПВХ должна быть снабжена влагостойкой защитой. В дополнение к обшивочному материалу придется купить:

  • П-образные полосы для отделки краев;
  • уголки для установки в местах соединения планок;
  • вентиляционные решетки.

Монтаж планки под прямым углом к стенам подразумевает крепление в 2-4 местах – зависит от ширины свеса. Продольное крепление вагонки относительно свеса не рекомендовано, поскольку у этого материала не хватает жесткости, его нужно очень густо крепить и все равно велик риск, что в процессе эксплуатации обшивка начнет прогибаться.

Среднерыночная цена вагонки ПВХ – от 4 $ за кв.м

Подшивка крыши листовым металлом

В качестве материала может быть взята оцинкованная сталь, а могут быть листы, покрытые полимерным составом. Также, используются алюминиевые и медные листы. Толщина обшивки – 0,6-0,8 мм, длина – до 6 м. Вентиляция обеспечивается либо за счет использования специальных решеток, либо за счет перфорации самих листов. Места обреза листов (кроме алюминия/меди) обрабатываются специальным антикоррозийным составом. Недостатком использования материалов этой категории является необходимость задействования для резки специального электроинструмента.

Среднерыночная цена листов – от 5 $ за кв.м

Подшивка крыши фанерой/ОСП

Используются влагостойкие марки этих материалов, благодаря высокой жесткости допускается монтаж кусков большой площади. Для монтажа выполняется специальная коробка из деревянных брусков, привинчивание обшивки производится к ней. Шаг крепления 1,-1,2 м. Вентиляция устраивается путем врезания специальных решеток. По окончанию монтажа внешнюю поверхность нужно покрасить, поскольку так она имеет непрезентабельный вид.

Среднерыночная цена фанеры – от 6,5 $ за кв.м

Среднерыночная цена ОСП – от 3-4 $ за кв.м

Чтобы читателю было легче сориентироваться в ценовой палитре на самые популярные материалы для подшивки карнизов предлагаем сводную таблицу с ценами.

Данные актуальны на июль 2015 года
МатериалЦена за 1 м. кв, дол.
Профлист9
Софит10
Вагонка деревянная6
Вагонка ПВХ4
Листовой металл5
Фанера6.5
ОСП4



Внимание! Подшитые карнизы материалом из натурального дерева, фанеры, ОСП придется не реже одного раза в 3 года обрабатывать защитными составами, только так можно обеспечить их долговечность.

Эффективное модное ноу хау

Чтобы уберечь защитную обшивку свеса и всей крышной конструкции в целом от деформации и износа, вызываемых негативным воздействием снега и обледенения, в последнее время стали использовать специальные системы. Они предназначены для защиты карнизов и водостоков кровли. Их принцип работы основан на функционировании греющих кабелей, проложенных через систему водоотвода и перед карнизом. Этот подход, действительно эффективен, поскольку в зимний период на свесах не задерживается снег и наледь, а, следовательно, на крышу не оказывается механическая нагрузка.

И еще пара важных моментов

  • Если крыша устроена таким образом, что стропильная система не предполагает выступы за стены здания придется нарастить стропильные ноги остатками деревянного бруса. Именно к ним будет крепиться карнизная доска.
  • Часто от производителей материалов для обшивки карниза можно услышать заверения, что работы допускается выполнять в любое время года, даже зимой. Мы бы не рекомендовали так поступать – оформлять обшивку крыши не стоит ниже температуры + 15 градусов.

Варианты подшивки карниза крыши

Содержимое

  • 1 Как выглядят свесы кровли, в чем их особенность и назначение
  • 2 карниза для опалубки, опции
  • 3 Материалы, используемые для опиливания свеса
    • 3.1 Использование гофрированного картона для опиливания свеса
    • 3.2 Использование дерева для навешивания
    • 3.3 Использование деревянной вагонки для опиливания свеса
    • 3.4 Использование ПВХ сайдинга для нависания
    • 3.5 Использование листового металла для нависания
    • 3.6 Использование прожекторов для навешивания
  • 4 Обобщить

После завершения монтажа кровельного покрытия начинают обшивать свес или карниз крыши. Для чего? Обшивка карниза крыши делается для обеспечения вентиляции кровли, а также для защиты фасада. К тому же такие мероприятия могут придать крыше законченный вид и сыграть декоративную роль.

В этой статье мы подробно рассмотрим, как можно сшить карниз крыши своими руками, какие варианты существуют и какие материалы можно использовать.Наглядное видео поможет лучше разобраться в этой теме.

Как выглядят свесы крыши, в чем их особенность и назначение


Что такое свес? Это нижняя часть крыши, которая обозначает уровень стен конструкции. Благодаря свесу фундамент и стены под ним не страдают от атмосферных осадков. Свесы могут иметь разную ширину, начиная от 20 см, заканчивая 1 м. Все подбирается индивидуально. Если соблюдать правила строительства, то подшивку карнизов выполнять нельзя.Но это чревато неприятностями. Например, если дует сильный ветер, то крышу без подшивки и незащищенных свесов можно снести. А еще толкушку и ее внутреннюю часть хорошо бы спрятать кровельным пирогом.

Обшивка кровли осуществляется только после ее полной готовности. Желательно, чтобы все внешние стены были уже утеплены и отделаны. Можно сказать, что работа над переплетом — это завершающий этап возведения конструкции и отделки помещения снаружи.

Свесы бывают двух типов:

  1. Горизонтальный или карниз. Мы говорили о том, что свесы позволяют создавать вентиляцию. Если говорить о холодном чердаке, то воздух проходит внутрь через свес. Что касается утепленных мансардных крыш, то воздух через свес попадает в кровельный пирог. Затем он устремляется на гребень. В этом суть вентиляции. Но, поскольку свес будет подшиваться, то воздух внутрь не попадает. Что делать? Есть несколько вариантов.Можно сделать зазор между стеной и переплетом, подшив досок, оставить вентиляционные прорези, а в качестве связующего для софитов используется перфорированный материал, служащий для этой цели.
  2. Фронтон. В этом случае вентиляция не нужна. Основная задача этих свесов — обеспечить защиту стен от влаги и ветра.

В чем разница между ними? Первый вариант образован скатной крышей в ее нижней части, а двускатный свес представляет собой наклонный свес, который образуется сбоку у фронтона.Вот как они устроены. Для каждого вида свесов необходимо связующее. И прежде чем приступить к работе, нужно выяснить два момента. Во-первых, варианты подачи, во-вторых, материалы, используемые для работы.

Запиленный карниз крыши, опции


Есть два варианта выполнения подшивки карниза крыши своими руками. Они являются базовыми и имеют свои особенности, плюсы и минусы. Какой вариант выбрать, решает каждый, однако не только желание определяет выбор.Рассмотрим их:

  1. Обрезать стропила карниза.
  2. Отделка карниза на деревянный ящик (горизонтальный).

Начнем с подшивки стропил. Этот способ применяется в том случае, когда у крыши небольшой угол наклона (не более 30 градусов, при выносе до 50 см). Как видно из названия, материал крепится к стропилам. Метод довольно простой, но сложность этого вида вяжущего в том, что для его выполнения требуется идеально ровная плоскость, образованная стропилами.На фото видно, как реализуется эта вяжущая для стропил.

В этом случае материал набивается на обрешетку под определенным углом, но не точно относительно стены. Сами планки можно набивать в обрешетку параллельно стене или перпендикулярно плоскости стропил. И их фиксация происходит к каркасу с помощью металлических уголков или саморезов.

Увидеть, как пришивается рейка к стропилам своими руками, можно из этого видео. Поможет сделать все правильно и быстро.

Гораздо сложнее сделать горизонтальное переплетное устройство из деревянного ящика. Применяется в тех случаях, когда крыша имеет большой уклон. Для начала вам нужно создать деревянную шкатулку. В этом случае вам понадобится обрезная доска, толщина которой составляет 4 см. Их нужно закрепить между краем стропил и стеной постройки. В этом случае один край доски будет прикреплен к стропилам, а другой — к доске, примыкающей к стене. Это хорошо видно на этом фото.

Коробка играет роль каркаса, к которому крепятся ремни.В этом случае они располагаются перпендикулярно стене, образуя горизонтальную связку. Посмотрите это видео, чтобы понять этот тип взвешивания.

Материалы, используемые для опиловки свеса


Теперь, когда вы знаете варианты отделки свеса крыши, стоит рассмотреть перечень материалов, используемых в этой работе. На самом деле их много, поэтому каждый может выбрать тот вариант, который ему больше всего нравится. Здесь нет никаких особых правил. Но, у каждого из материалов есть свои достоинства и недостатки.

Вот список материалов, которые подходят для этой цели:

  • профнастил;
  • деревянная доска;
  • вагонка;
    • Сайдинг
  • ПФХ;
  • листовой металл;
  • прожекторов.

Мы рассмотрим каждый из них, чтобы выяснить его особенности. Сравним их по ценовой категории и характеристикам.

Использование гофрированного картона для опиловки свеса


Металлическая опиловка довольно проста.Этот материал прочный, надежный, не гниет и с ним легко работать. Резка производится ножницами по металлу. Поскольку размеры профнастила могут быть довольно большими, его можно укладывать в больших плоскостях.

Высота профиля достигает от 8 до 20 мм. В качестве крепежа используются специальные саморезы для профнастила. Они имеют резиновую прокладку и не допускают повреждения материала. А с учетом того, что ассортимент профнастила достаточно большой, если говорить о цветовой гамме, то шляпки самих саморезов тоже имеют похожий цвет.А для вентиляции потребуется использовать специальные решетки.

Цена на профнастил — от 9 млн $ 2 .

Использование дерева для навешивания


Дерево — это натуральный строительный материал, который подходит для пришивания свесов. Этот вид материала особенно гармонично смотрится с деревянными домами. Рекомендуется выбирать древесину хвойных пород шириной от 50 до 250 мм, толщиной от 17 до 22 мм. Только вот у дерева есть один существенный недостаток — под воздействием влаги оно начинает деформироваться и гнить.А при использовании вне помещения этого не избежать. Что делать? Он нуждается в защите. Для этого используются специальные пропитки и защитные средства, благодаря которым дерево не будет гнить и гореть.

Примечание! Непосредственно перед тем, как опилить свес с деревом, рекомендуется держать доски на открытом воздухе под навесом, чтобы они могли адаптироваться к этой среде. Так материал приобретет нужное состояние и не покоробится после укладки.

Сделать вентиляцию с помощью этого метода вяжущего достаточно просто.Нужно только закрепить доски не вплотную друг к другу, а образовав небольшие зазоры. Они не пропустят грызунов, но ветер сделает свое дело. Преимущество дерева в том, что с ним легко работать. Для этого не нужны высокотехнологичные инструменты и специальные навыки. На фото видно, как свес нависает над деревом.

Цена на древесину составляет не менее 2,2 доллара за м. 2 .

Использование деревянной вагонки для подпиливания свеса


Преимущество вагонки в том, что она не требует дополнительной обработки и защиты.Он уже готов к употреблению сразу после покупки. Именно поэтому он так востребован. Да и внешний вид вагонки довольно привлекательный. Только есть один момент: важно приобретать влагостойкие изделия, чтобы они выдерживали воздействие внешней среды.

Как и в случае с досками, вагонку рекомендуется выдержать месяц на улице. Установка довольно проста. Только здесь можно не делать зазоров, потому что крепление выполняется по принципу шипа в пазу.Поэтому с шагом 1,5 м между вагонкой устанавливается решетка. Крепежные элементы могут быть клеемерами, шурупами или гвоздями.

Цена вагонки — не менее 6 долларов за м 2 .

Использование ПВХ сайдинга для нависания


Сайдинг — замечательный материал, используемый специально для внешней отделки. Он выдерживает любое воздействие, механические воздействия, не гниет, не боится влаги и продается в большом ассортименте. Смотрится очень красиво. Монтаж несложный, так как для сайдинга ПВХ есть специальные профили, уголки и прочий крепеж.А для вентиляции чердака есть специальные решетки.

Доски крепятся перпендикулярно стене. Закрепить нужно в 2-4 местах. Количество точек крепления будет зависеть от ширины свеса крыши. Подшивать свесы ПВХ сайдингом по свесу не рекомендуется, так как в отличие от дерева сайдинг может гнуться.

Цена сайдинга — не менее $ 4 млн. 2 .

Использование листового металла для нависания


Часто можно увидеть эту версию скоросшивателя.Термин «листовой металл» означает оцинкованную сталь, медь или алюминий. При этом толщина листа может составлять 0,6-0,8 мм, при длине 6 м. Все те же решетки или перфорированные листы вставляются в качестве вентиляции.

Понятно, что листы придется разрезать. Места порезов будут слабым местом, так как влага начнет ржаветь и портиться. Это касается изделий из оцинкованной стали, ведь всем известно, что медь и алюминий не ржавеют. Для защиты необходимо будет покрыть металл антикоррозийным составом или краской.

Цена на листовой металл — от 5 долларов за м 2 .

Использование точечных светильников для навешивания


Материал специально создан для подшивки карнизов. Похоже на полоски, сделанные из самых разных материалов. Вот список:

  • точечные виниловые;
  • точечные светильники из алюминия;
  • точечные светильники из меди;
  • точечных светильников из стали;
  • точечные светильники из ПВХ.

Преимущество материалов в том, что работа выполняется просто, быстро и надежно.Сам материал прочный и практичный. А благодаря разнообразию цветовых решений каждый сможет подобрать изделия для своего дома.

Оборудование для связки следующее: непосредственно сами панели, фаски (передние планки), J-образные профили с пазами и отделочные планки. На фото видно, как это делали.

Сами панели могут быть одинарными, двойными, тройными, сплошными (для подшивки фронтона) и перфорированными (для подшивки карнизов).И все же дополнительно устанавливать решетку не нужно, ведь в изделиях уже есть отверстия для вентиляции. На фото ясно

Установка довольно проста даже без определенных навыков. Стоимость продукции — от 10 $ м 2 .

Обобщить


Навесные свесы кровли — неотъемлемая часть конструкции кровли. Это отличный способ защитить свой дом и придать ему законченный вид. Осталось только выбрать способ крепления и приобрести соответствующий материал.Хорошая новость в том, что их очень много, поэтому каждый сможет найти для себя идеальный вариант. И мы изучили особенности и цены на все материалы, которые помогут в выборе. Осталось только воплотить все в жизнь. А благодаря размещенному выше видео с работой справится даже новичок, не имеющий навыков работы.

карнизов — Проектирование зданий Wiki

Карниз — это часть крыши, которая выступает горизонтально за пределы конструкции, которую она закрывает.Они могут иметь практические функции, такие как обеспечение тени и защиту от дождя, а также эстетические функции, создавая четкое различие между стенами и крышей.

Обычно ширина карниза связана с уклоном крыши. Чем круче уклон, тем уже карниз .

Существует четыре основных типа карниза :

  • Открыто: Готовая нижняя сторона крыши и опорные стропила видны снизу.
  • Софит: Включает потолок — обшивку, которая образует нижнюю сторону карниза , соединяя нижний конец карниза со стороной здания под углом 90 градусов.
  • В рамке: закрывает стропила крыши, но встречается со стороной здания под тем же углом, что и уклон крыши.
  • Сокращенно: срезать почти перпендикулярно стороне здания.

Большинство типов карнизов включают в себя облицовку, которая представляет собой горизонтальную доску, которая проходит по краю карниза для закрытия концов выступающих стропил.

Открытые, отсеянные и упакованные в коробку Карнизы обычно включают вентиляционные отверстия для вентиляции пространства крыши или конструкции крыши, предотвращая накопление влаги и тем самым снижая вероятность образования конденсата. Карниз может также иметь водосточный желоб, по которому дождевая вода стекает с крыши в водосточную систему.

Карниз предотвращает попадание дождя, снега и другого мусора на фасад здания из-за протечки, направляя его наружу и от здания.

Карниз также может затенять окна, помогая поддерживать комфортные внутренние условия. Зимой низкоуровневое солнце может проникать через окна, чтобы согреть и осветить интерьер, тогда как летом выступ карниза предотвращает попадание прямых солнечных лучей в здание.

Их также можно использовать для определения архитектурного стиля здания. Например, голландские колониальные дома имели расклешенные карнизы , которые загибались вверх и уходили от крыши; архитектор Фрэнк Ллойд Райт часто использовал широкие вытянутые карнизы в своих проектах домов в прериях; и традиционные азиатские пагоды определяются ярусами из нескольких карнизов .А-каркасные дома включают карнизов , которые могут доходить до уровня земли. Характерным элементом итальянского стиля являются постройки с декоративным нависающим карнизом на слегка скатной крыше.

выступов и толщины стенок в Revit

Свесы крыши в Revit ведут себя по-разному, когда они возникают на стенах разной толщины.

Часть стены из моей новой книги Проектирование крыш жилых домов с использованием Autodesk Revit

В этом посте я говорю о жилых проектах, таких как дом на одну семью.Предполагаю использование деревянного каркаса и стропильной кровли.

Revit дает нам отличные инструменты для создания и изменения свесов крыш. Основным среди этих инструментов является инструмент Выбрать стены, который доступен, когда вы находитесь в режиме эскиза и создаете края контура крыши. См. Красную стрелку справа на изображении ниже.

подборщик Стена обосновывает инструмент и сдерживает край крыши к несущей стене ниже. Одним из больших преимуществ этого параметрического отношения между стеной и крышей является то, что свесом можно легко управлять, изменяя настройки в поле свойств и на панели параметров.

Часто строители или владельцы указывают, что в доме будут разные материалы стен на разных сторонах дома. Например, ситуация может потребовать кирпича на передней стороне дома и менее дорогих материалов, таких как сайдинг или штукатурка по бокам и сзади. В этом посте исследуется влияние различных материалов отделки стен на свес крыши.

Два варианта свеса

Когда вы создаете крышу в Revit с помощью инструмента «Выбрать стены», на панели параметров вы увидите параметр с флажком (см. Левую стрелку красного цвета на изображении ниже).Вариант говорит:

В стену (до сердечника)

Слова на панели параметров не так очевидны, как могли бы быть. Давайте проясним, что означают два параметра (отмеченный и снятый).

Первый вариант (если этот флажок установлен) означает, что установленный вами размер свеса (скажем, восемнадцать дюймов) будет измеряться от внешней поверхности шпилек до концов стропил.

Второй вариант (если флажок не установлен) означает, что указанный размер выступа будет измеряться от внешней отделочной поверхности стены , до концов стропил.

Часть стены вверху справа, которая, кстати, взята из моей недавно опубликованной книги «Проектирование жилых крыш с использованием Autodesk Revit», показывает выступ в один фут шесть дюймов. Это измеряется от внешней поверхности стоек стены, что говорит нам о том, что опция Продлить в стену (до сердцевины) была отмечена.

Расширение в стену (до сердцевины) и кнопка Выбрать стены

План потолка 1 (отмечен квадратом)

Если бы этот вариант был , а не , то измерение было бы снято с внешней стороны кирпичного шпона, и оно было бы намного меньше одного фута шести дюймов.Наверное, больше похоже на одну ногу, ноль.

Подумайте об этом — сохраняя размер выступа неизменным, если вы выберете «Продлить в стену», выступ, если смотреть снаружи дома, станет на короче . Расширение делает его короче … Хорошо, я думаю, теперь я понял.

Обрамление и возможность сборки

Когда измерение доходит до стены (до сердцевины), на обрамление свеса не влияет толщина материала внешней отделки стены. Если одна сторона дома кирпичная, а другая — сайдинговая, то каркас в обеих зонах будет одинаковым.Однако видимая часть выступа, если смотреть на проходящего человека, будет казаться разной для двух сторон. Казалось бы, он шире со стороны сайдинга и уже со стороны кирпича. См. План потолка 1 слева.

План потолка 2 (поле не отмечено)

А теперь давайте посмотрим на другой вариант: не заходить в стену (в сердцевину). Теперь флажок в окошке опций снят, и размер вылета берется с внешней отделочной поверхности стены. Размер свеса — один фут, ноль дюймов со всех сторон.В этом варианте длину стропил придется изменить — стропила будут длиннее у стены, облицованной кирпичом, и короче у стены, облицованной сайдингом. Однако наш дружелюбный прохожий мог видеть выступы одинаковой ширины со всех сторон. См. План потолка 2 справа.

Выравнивание карниза

Но вот что интересно. Предположим, строитель следует стандартной процедуре и устанавливает стропило в точной угловой точке, где встречаются две стены с гвоздями. Карниз у стены, облицованной кирпичом, будет ниже (ближе к земле), чем карниз у стены, облицованной сайдингом! Нехорошо.Причина в том, что стропила должны выходить на большее горизонтальное расстояние от каркасной стены у кирпичной стены. Когда они выходят наружу, они опускаются ниже!

Предполагается, что уклон крыши одинаковый со всех сторон дома. Если вы будете очень осторожно менять уклоны крыши, вы можете добиться, чтобы карниз выходил на одинаковую высоту.

Другой способ сделать карниз на одинаковой высоте — это отодвинуть бедренную балку от угла каркаса стены. Это условие показано на плане потолка 2.Представьте себе линию бедра на плане потолка 2, доходящую до пика крыши. , а не проходит через угол стен с деревянными стойками. Мне жаль несчастного строителя, которого попросили разработать каркас для этого варианта! Да, это может быть сделано. Выйдет ли он идеально, когда будет построен? Может быть, но я бы не стал на это ставить.

Вкратце

Вывод такой. Я рекомендую дизайнерам всегда использовать опцию «Продлить до стены (до сердцевины)». Это лучший выбор, если вы собираетесь создать сборную крышу.Вариант «не отмечен» (измерение вылета к облицовке внешней стены) может иметь смысл с точки зрения случайного прохожего, но он может создать серьезные проблемы с каркасом, когда придет время строить крышу.

Сообщите мне свои мысли, оставив комментарий ниже.

Кстати, прошу прощения за цветочные обои, просто не удержалась.

‘До следующего раза,

Продолжайте CADDing!

Марка

(Посещали 666 раз, сегодня 2 раза)


Связанные

Как установить обшивку карниза для металлической кровли.Пошаговое руководство

Итак, вы домовладелец и планируете установку металлической кровли своими руками. Как и следовало ожидать, самая сложная часть работы — это правильно установить обшивку. Домовладельцы, подобные вам, всегда спрашивают нас, какую металлическую кровельную обшивку следует установить в первую очередь? Отделка карниза, также называемая отливной кромкой, — это первая отделка, которая будет установлена ​​на вашей металлической крыше.

В этой статье с пошаговыми инструкциями по установке конкретно описывается установка облицовки карниза для открытых крепежных панелей, например: ⅞ ”гофрированный , R / PBR Panel и Western Rib / 7.2 Панель . Не предназначен для установки панелей со стоячим фальцем.

Простые инструкции и изображения, иллюстрирующие каждый шаг. Этот блог ответит на все ваши вопросы по установке. У нас также есть видео, которое проведет вас через все шаги.

Наш персонал Western States Metal Roofing состоит из сотрудников, имеющих опыт продажи и монтажа металлических кровель. Наша цель в этой статье — поделиться своим 25-летним опытом, чтобы сделать установку металлической кровли легкой задачей.

Наша цель в этой статье — объяснить:

  • Что такое обшивка карниза
  • Требуется ли у вашей крыши отделка карниза?
  • Виды и стоимость карниза
  • Необходимые инструменты и принадлежности
  • Накладка карниза на углу
  • Обшивка карниза внахлест
  • Крепление карниза
  • Подкладка карниза

Если вам понравилась эта статья, мы рекомендуем вам также прочитать эту статью:

Как установить синтетическую подкладку на металлическую крышу

Что такое отделка карниза?

Обшивка карниза — это металлический оклад, закрывающий низкую сторону здания.Проще говоря, установлен на той стороне здания, которая соответствует наклону крыши. Накладка карниза используется , когда желоб не требуется . Нижняя ножка карниза имеет выступ, предназначенный для отвода воды от стены. Отделка карниза также называется отливом или окантовкой карниза.

Нужна ли металлическая крыша капельный край?

Назначение водосточного края или карниза — отвод дождевой воды с крыши и от облицовки.Если у вас есть желоб, он будет направлять воду в центр желоба. Если отводной край установлен неправильно, это может вызвать переполнение желобов.

Водосточная кромка также сделает вашу крышу красивее, поскольку она обеспечивает прямую и чистую линию на низкой стороне вашей крыши.

Обшивка карниза будет работать вместе с вашей подкладкой и предотвратит попадание воды под вашу крышу. Кроме того, на краю обшивки карниза есть выступ, предназначенный для отвода воды от вашего дома.Ударник предотвращает попадание воды прямо на боковую панель или стену.

Итак, краткий ответ — «Да», вашей крыше действительно нужен водосточный край. Он делает крышу более чистой, предотвращает попадание воды под крышу, защищает облицовочную доску от непогоды и отводит воду к центру желоба.

Если вы не установили карниз, ваша крыша, скорее всего, протечет, а это означает, что вам, возможно, придется чаще красить и заменять облицовочную доску, и цвет вашей штукатурки или стен будет исчезать быстрее.

Типы отделки карниза
  1. Миниатюрная планка карниза используется, когда нужно закрыть лишь небольшую площадь облицовки. Типичные размеры отделки карниза мини — 2,5 «X2,5».
  2. Полноразмерная облицовка карниза используется, когда вы хотите покрыть только большую площадь облицовки. Типичные размеры стандартной обшивки карниза составляют 5,25 «X5,25».
Отделка карниза также может быть выполнена по индивидуальным меркам. В большинстве жилых проектов используется миниатюрная отделка карниза, а в коммерческих проектах, как правило, используется полноразмерный карниз.Либо будет работать нормально. Это просто зависит от того, какую часть облицовочной доски вы хотите покрыть.

Сколько стоит отделка карниза

Стоимость отделки карниза будет зависеть от толщины, типа лакокрасочного покрытия и размера отделки карниза. В среднем отделка карниза будет стоить от 1,25 до 2,50 долларов за линейную ногу. Полноразмерная отделка карниза в Kynar будет на высокой стороне этого диапазона. В то время как мини-карниз 26 калибра с гальванической отделкой будет на низкой стороне.

Какие инструменты и расходные материалы необходимы для установки отделки карниза?

Установка карниза на металлическую крышу начинается с использования подходящих инструментов и наличия необходимых принадлежностей.Вот список того, что вам понадобится:

  1. Ножницы слева, справа и по центру
  2. Закаточная машина ручная
  3. Карандаш плотницкий
  4. Кровельные перчатки должны быть устойчивыми к порезам для защиты от острых краев
  5. Пистолет для герметика
  6. Силиконовый герметик, наша рекомендация — Ultra 1000
  7. Винт с цилиндрической головкой «металл-дерево» длиной 1 дюйм

Установка накладки карниза на металлическую крышу. Пошаговое руководство.

Перед установкой водоотливной кромки на металлическую крышу всегда следует читать руководство по установке производителя.Также важно соблюдать местные строительные нормы и правила.

Всегда проще работать слева направо. Итак, начните с левого угла крыши, а затем начните перекрывать отделку карниза, продвигаясь к дальней правой стороне крыши.

Как установить обшивку карниза на углу
  1. Начиная с левой стороны крыши, снимите защитную пластиковую пленку с обшивки карниза.
  2. Проведите обшивку карниза на один дюйм дальше края крыши.
  3. Возьмите столярный карандаш и отметьте нижнюю сторону обшивки карниза, обведя облицовку и фронтальную доску. Созданная линия — это линия сгиба.
  4. Ножницами обрежьте центр карниза, пока не дойдете до линии изгиба.
  5. Отрежьте верхнюю часть обшивки карниза толщиной 1 дюйм.
  6. Удалите кромку, сделав надрез под углом 45 градусов к линии сгиба. Это позволит соединить кромку карниза с облицовкой фронтона и получить чистый скошенный угол.
  7. С помощью ручной закаточной машины загните оставшийся край вверх.
  8. Установите отливную кромку на крышу так, чтобы деталь, которую вы согнули с помощью швейного инструмента, загибалась за угол.

Как перекрыть обшивку карниза на металлической крыше

Обшивка карниза обычно имеет длину от десяти до двенадцати футов, а большинство крыш больше двенадцати футов.В этом случае карнизную планку придется перекрывать.

  1. Обрезка карниза с выемкой путем удаления трех дюймов кромки кромки водостока. Это позволяет ему вставляться в следующий кусок карниза с перекрытием в три дюйма
  2. Предназначен для надежной фиксации передней панели, которая не будет развеваться ветром.
  3. Нанесите уплотнение в местах перекрытия карниза.
  4. Отверткой слегка приоткройте край соседнего отливного края.
  5. Затем вставьте вторую часть обшивки карниза в первую.Будьте осторожны, чтобы не размазать конопатку.


Как закрепить обшивку карниза на металлической крыше
  1. Используйте винт с цилиндрической головкой металл к дереву диаметром 1 дюйм, чтобы прикрепить верхнюю часть карниза к металлической крыше. Это низкопрофильный шуруп, который не оставляет ямок на металлической кровельной панели, которая будет располагаться сверху.
  2. Найдите винт в центре обшивки карниза.
  3. Расстояние между винтами — один винт, расположенный на расстоянии 8 дюймов от каждого конца карниза. Между обоими концами планки карниза винты должны располагаться на расстоянии двенадцати дюймов по центру.

Установка синтетического кровельного покрытия на карнизе металлической крыши

Как вы обеспечиваете защиту крыши от непогоды, если крыша готова до того, как обшивка и металлические панели прибудут на строительную площадку? Кровельщики «просушат» крышу перед установкой металлической кровли. Это сокращение от сухого внутри.Это означает, что кровельное покрытие было установлено, защищая вашу крышу и делая ее водонепроницаемой.

Подходит ли капельная кромка над или под синтетическим кровельным покрытием?

Подкровельное покрытие должно быть установлено перед монтажом карниза. Кромка водостока или обшивка карниза будет располагаться на кровельной подстилке. Предотвращает попадание ветрового дождя под подкладку.

Кроме того, отрежьте восьмидюймовую полосу подложки Sharkskin Ultra SA и установите ее поверх карниза , как показано на рисунке и видео.Как только это будет сделано, у вас будет подложка как под, так и над обшивкой карниза.

Узнайте, как установить фасадную планку и гребень

Установить планку карниза не так уж и сложно. После просмотра видео и прочтения статьи у вас не должно возникнуть проблем. Если вы изучаете установку облицовки карниза, то следующий шаг — узнать об установке облицовки фронтона и конька.Ознакомьтесь с нашими руководствами по установке металлической кровли , просмотрите наш канал на YouTube и наш блог .

Сэкономьте деньги на металлических кровельных панелях

Так как вы изучаете установку металлических кровельных панелей, вы либо приобрели металлическую кровлю, либо скоро будете делать заказ. Если вы не заказывали металлические кровельные панели, вы можете сэкономить от 15% до 50%, покупая их напрямую у производителя.

Когда вы покупаете металлическую кровлю в компании Western States Metal Roofing, вы покупаете ее напрямую у производителя.В этом нет посредников. Мы предлагаем недорогую доставку по всей территории США и обеспечиваем отличное обслуживание клиентов. Но не верьте нам на слово, здесь вы можете посмотреть оценки и отзывы клиентов в Интернете.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Детали металлической кровли dwg

Обычно используется для пролетов от 4 до 10 дюймов с бетонными плитами от 4 до 8 дюймов, а также для создания комбинированного взаимодействия между сталью и бетоном.Композитный настил пола Композитные настилы пола глубиной 1-1 / 2 дюйма в основном используются для заливки бетонных плит. На этой странице вы найдете полный набор деталей (чертежей) различных продуктов SAB в формате DWG. Файлы находятся в zip-файлах, что очень просто. На этом веб-сайте вы можете найти всю информацию об устойчивых, инновационных продуктах и ​​услугах SAB, связанных с металлическими кровельными и фасадными системами, PIR … Готовые кровельные и стеновые панели. Мы предлагаем предварительно спроектированные блокирующие стеновые и кровельные панели, которые предлагают неограниченные темы дизайна и превосходную тепловую эффективность.От современного до традиционного дизайна, наши металлические детали отделки зданий и взаимосвязанные системы наружных панелей устраняют тепловые зазоры.

2020 nissan titan pro 4x lift

Важно выбрать правильное решение стропильной фермы для любого строительного проекта — жилого или коммерческого. Деревянные фермы. Деревянные фермы, как правило, дешевле стальных, они не служат так долго, потому что древесина, являясь натуральным материалом, не может противостоять элементам так же, как сталь.

Деталь чертежа соединения стальной колонны болтовым соединением.Формат файла DWG. Профильные колонны HEB с параллельными фланцами одинакового размера, соединительные болты, детали с отверстиями, фланцы и заглушки стенки.

, 7 марта 2007 г. · Проходы в металлических кровельных системах должны быть покрыты резиновыми сапогами, утвержденными изготовителем. Основание резиновых сапог всегда следует устанавливать в пределах плоского поддона, а не на ребрах металлических панелей. Бордюры крыши могут быть как неструктурными, для световых люков и люков, так и конструктивными элементами для тяжелого механического оборудования. Доступны колоды в металлической форме с глубиной 9/16 дюймов, 15/16 дюймов или 1 дюйм, 1-5 / 16 дюймов, 1-1 / 2 дюйма, 2 дюйма или 3 дюйма.Обычно они используются для пролетов от 2 до 5 дюймов с плитами толщиной от 3 до 6 дюймов из бетона и используются строго для формирования плиты. Калибры для опалубки варьируются от 28 до 16, наиболее распространены более тонкие.

Подача страхового иска на вашу крышу

Эта статья обновлена ​​на 2020 год.

Подача страхового иска на замену крыши после ужасного шторма или стихийного бедствия может быть неприятной. У вас может быть много вещей, которые нужно собрать и собрать, и последнее, о чем кто-то захочет думать, — это сидеть на телефоне.Но очень важно, чтобы вы рассмотрели претензию своевременно. Вы хотите, чтобы ущерб не ухудшился. Вот несколько советов по работе с вашей претензией.

Ваша гарантия VS. Ваша страховка

Гарантии обычно истекают по истечении определенного периода времени или применяются только в определенных ситуациях. Например, гарантия только на материалы может распространяться только на неисправные кровельные материалы — она ​​не распространяется на ущерб, причиненный штормом или возрастом крыши.

Страхование вашего домовладельца другое.Это покрытие — то, что вам нужно для повреждений, вызванных ненастной погодой, такой как шторм с сильным ветром или град. Многие полисы также могут покрывать расходы на замену крыш для крыш старше определенного возраста. Не забудьте тщательно проверить свою политику, чтобы знать, что она охватывает.

Оценить и задокументировать ущерб

Первый шаг — выйти на улицу и записать все, что кажется неуместным. Убедитесь, что документально зафиксированы повреждения с фотографиями, на случай, если отдел претензий потребует дополнительных доказательств.Что бы вы ни делали, не забирайтесь на крышу. Вы можете нанести дополнительный ущерб, а также создать угрозу безопасности. Обратитесь к профессиональному подрядчику по кровельным работам, чтобы он возьмемся за работу на крыше дома.

Вызов профессионального кровельщика для осмотра

Опытный подрядчик по кровельным работам сможет помочь вам получить снимки с верхней части крыши, в зависимости от серьезности последствий. Ваш подрядчик по кровельным работам сообщит вам, когда лучше всего обратиться к вашей страховой компании.Если в претензии нет необходимости, ваш кровельщик сможет предложить вам другие варианты устранения повреждений. Убедитесь, что у вас есть кровельный подрядчик с хорошей репутацией. Они могут дать вам советы о том, как правильно подать иск, чтобы избежать задержек или отказа.

Примечание о предотвращении мошенничества…

  • Весной 2020 года в Южном и Центральном Техасе было много ливней с градом. Ущерб от урагана и града — одни из наиболее частых причин, по которым домовладельцы подают претензии по замене крыши.Из-за этого после шторма вы можете обнаружить, что к вашим дверям подходят «погонщики за штормом», предлагающие дешево починить вашу крышу. Будьте осторожны с этими предложениями, поскольку они могут поставить вас в худшее положение, чем вы были раньше. Например, некоторые кровельщики следят за штормами в штате, требуя дешевого ремонта. Когда у вас возникнут проблемы с ремонтом, кровельщика, с которым вы работали, скорее всего, уже давно не будет.
  • Кроме того, кровельщики, предлагающие покрыть вашу франшизу, занимаются мошенничеством со страховкой. Узнайте больше о том, как избежать этой аферы с «бесплатной крышей» здесь.

Продолжение сотрудничества со страховой компанией

Если ваш подрядчик по кровельным работам решит, что необходимо привлечь страховую компанию, вам нужно будет подать иск. Если у вас старая крыша, возможно, они могут покрыть ее часть, если не всю крышу. Убедитесь, что вы задаете своему страховому агенту необходимые вопросы, чтобы все и все было сделано своевременно. Когда дело доходит до подачи страхового возмещения, важно время. Некоторые компании устанавливают ограничения и ограничения.Вы должны быть полностью осведомлены обо всех ограничениях, чтобы процесс не занял больше времени, чем необходимо. Вот несколько вопросов, которые вы можете задать своему агенту:

  • Сколько времени занимает рассмотрение претензии?
  • Когда мне ожидать, что монтажник приедет осмотреть дом?
  • Какой ремонт покрывает страховка?
  • Есть ли какие-то особые требования или ограничения?

Работа со страховым агентом

После этого страховой агент назначит встречу для монтажника, который приедет к вам домой и осмотрит крышу, чтобы заметить повреждения.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
