Как проверить лазерный уровень на точность

Содержание

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) — (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 — 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servoliner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 — 10 метров. Тут также следует помнить, как правильно считается погрешность.

Проверка прямолинейности горизонтального луча лазерного уровня

Устанавливаем лазерный нивелир на расстоянии приблизительно 5 метров от стены и отмечаем точку на пересечении вертикального и горизонтального луча.

Не меняя местоположения лазерного уровня, поворачиваем его на 2,5 метра вправо (то есть смещаем вертикальную линию от отмеченной точки примерно на 2,5 метра в сторону) и смотрим левый хвост горизонтального луча, если луч находиться относительно нашей точки в пределах погрешности, то лазерный нивелир настроен правильно.

Повторяем то же самое действие, только прибор поворачиваем влево на 2,5 метра и проверяем правый хвост. Внимание: ось вращения при проверке точности не смещайте.

Проверка точности вертикальной плоскости у лазерного уровня

Устанавливаем лазерный уровень примерно в 5 метрах от стены и крепим на стене отвес длинной около 2.5 метров. Включаем лазерный уровень и сводим линию с верёвочным отвесом, если отклонение вертикальной линии (сверху или снизу) не превышает половину значения характеристики «точность» к примеру, +/- 3мм на 10м, то точность линии находится в допустимых пределах.

Если при проверке точности у лазерного уровня выявилась погрешность выходящая за рамки допустимой, обратитесь в сервисный центр, либо проведите настройку самостоятельно.

Построители плоскостей с конусными призмами, к примеру Huepar 902CG, можно проверить по такой же технологии.

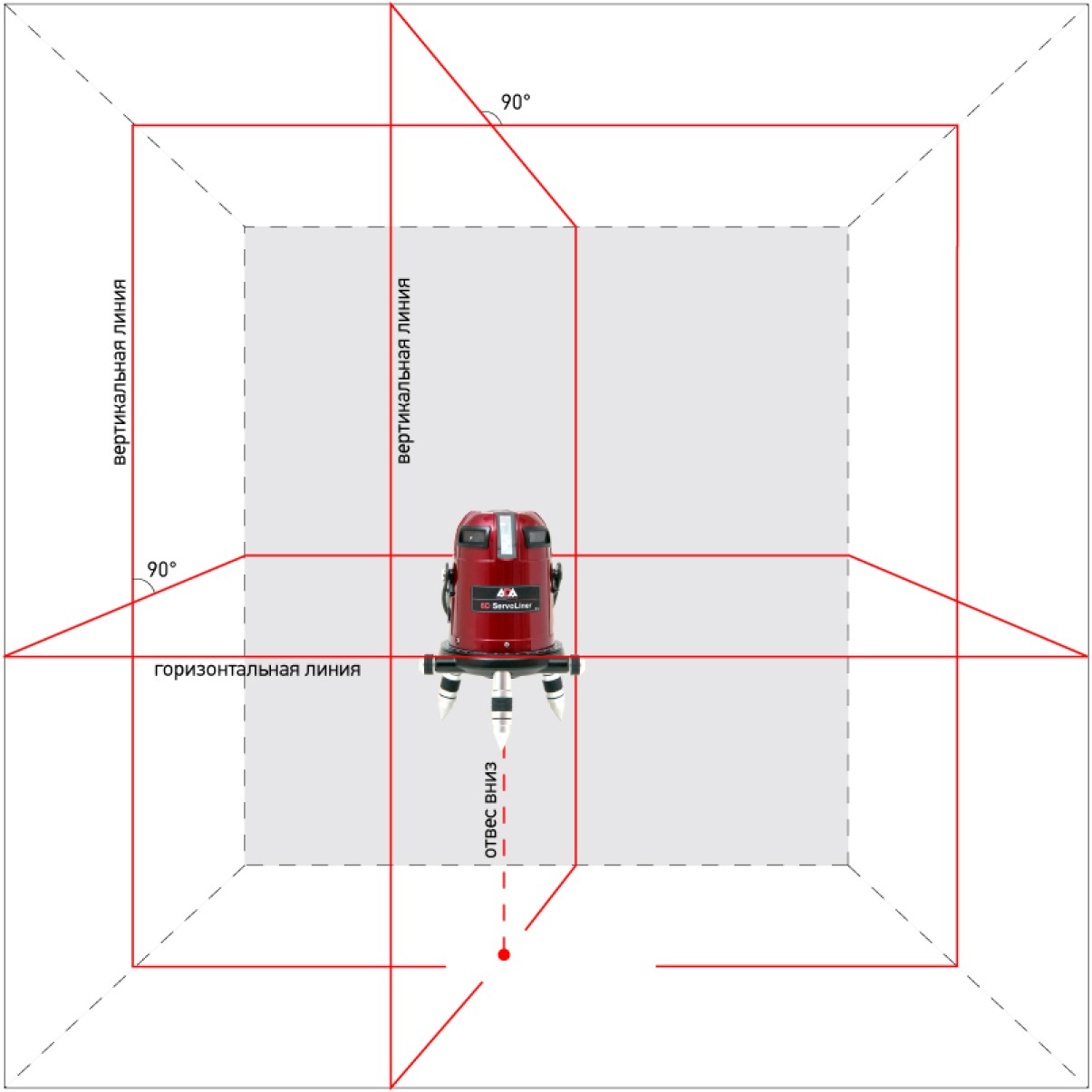

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Первая методика

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

Вторая методика

У лазерных нивелиров с конусными призмами по типу Clubiona 3D смещена центральная ось, поэтому первый способ проверки тут не подходит, так как при повороте линии будут однозначно убегать от отметок.

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Выявляем угол 90 градусов у нивелира с конусными призмами

Видео некоторых способов проверки лазерного нивелира

Способ проверки лазерного уровня с конусными призмами

Какая погрешность у того или иного лазерного уровня смотрите в подробных обзорах нивелиров.

Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как проверить точность лазерного уровня (нивелира) |

18.04.2015 profipol_dp 1 928 просмотра

Как ни странно, большинство людей, имеющих у себя в арсенале лазерный уровень (включая многих строителей) понятия не имеют о том, что нужно проверять его точность, и тем более о том, как это нужно делать.

Кто-то покупает нивелир для работы, кто-то для того, чтобы контролировать работу строителей.
И большинство из этих людей уверены в том, что их уровень работает идеально.. Ха!

Все приборы имеют допустимую (для своей модели и класса) погрешность.
Профессиональным инструментом считается нивелир с погрешностью не более 0,2мм/м.

Многие именитые(и не очень) производители штампуют недорогие ($50-200) лазерные уровни любительского класса с допустимой погрешностью 0,5-0,8мм/м — на деле, чаще всего, реальные цифры намного выше заявленных!

Итак, как же выбрать и лазерный нивелир и проверить его точность?

Проще, чем многие думают.

Здесь мы будем рассматривать линейный самовыравнивающийся лазерный уровень на маятниковом механизме, т.к. сейчас это самый распространенный вид лазерного нивелира.

Существуют так же ротационные нивелиры — в таких уровнях луч вращается с большой скоростью, рисуя на стенах линию.

Лазерные нивелиры с ручным выравниванием по пузырьковому уровню мы в расчет не берем — это не уровни!

Для проверки горизонтальной плоскости нам будет нужен сам прибор, штатив с регулятором высоты и пара стен, на которых нужно ставить метки для проверки.

Проверка горизонтальной плоскости

Первый тест — проверим точность прибора на наклон горизонтальной плоскости в стороны

Итак, устанавливаем нивелир на расстоянии 2-4м перед стеной. Включаем, ставим метку карандашом на уровне луча.

Затем проворачиваем прибор по своей оси вправо, до тех под пока левый край луча не окажется на метке.

Потом в обратную сторону, до правого края луча на метке.

В идеале — луч всегда должен оставаться на метке! Значит уровень работает как надо.

Если луч съезжает вверх либо вниз от метки — значит его плоскость наклонена вправо либо влево.

Второй тест — проверка на наклон плоскости вперед либо назад

Устанавливаем прибор на штативе около одной стены. Включаем, разворачиваем нивелир к стене и ставим метку карандашом на уровне луча (метка №1).

Затем проворачиваем его вокруг оси на 180°(не двигая с места) и ставим метку на противоположной стене (метка №2). Расстояния в 3-4м от стены до стены будет достаточно, чтобы увидеть точность работы нивелира.

Потом переставляем прибор к противоположной стене. Выставляем высоту штатива, чтобы луч точно попадал на метку №2.

Опять разворачиваем наш лазерный уровень на 180° и смотрим совпадает ли луч с меткой №1.

Если совпадает — поздравляем, ваш нивелир работает отлично!

Если луч ниже или выше метки, значит плоскость уровня завалена вперед либо назад, соответственно.

Проверка правильности показаний вертикальной плоскости нивелира

Тут есть два варианта — один из них простой, а второй точный.

Простой способ проверки вертикали нивелира

Можно проверить луч по отвесу.

Подвешиваем длинную нитку с грузом на конце к потолку (или к дверному косяку, или к стремянке — где удобно) и наводим на него луч лазера.

Все просто: луч полностью на нитке — хорошо, не нитке только частично — плохо.

Точный способ проверки вертикали нивелира

Нужно помещение побольше, вернее подлиннее. Нужно установить лазер в начале комнаты и вдоль вертикальной линии луча сделать по две метки на полу и на потолке.

Метки на полу должны быть на расстоянии хотя бы 1,5-2м друг от друга, на потолке так же.

Затем переставляем нивелир в противоположную часть помещения и светим им в обратную сторону.

Если луч дает четкую вертикаль, то он должен и в обратном направлении так же пройти через все эти метки.

Если метки не совпадают, значит луч дает отклонение от вертикали.

Как проверить точность пузырькового строительного уровеня можно узнать из этой статьи.

Это тоже интересно:

инструмент,

Как выбрать лазерный уровень или нивелир

Если строить дом, не пользуясь измерительными приборами, то получится всё наперекосяк, и долго он не простоит. Это знали еще наши предки, и обязательно проверяли горизонтальные и вертикальные плоскости на отсутствие погрешности. Пользовались они теми приборами, что имелись в те далекие времена.

Конечно, эти приборы нельзя было назвать совершенными, но ведь других не было. Нам повезло больше – сейчас каждому мастеру доступен нивелир, работающий на лучах лазера, осуществляющий измерения быстро и точно. О том, как выбрать лазерный уровень так, чтобы он в нужный момент не подвел и подходил именно под ваши потребности, вы прочитаете ниже.

О лазерном уровне: принцип работы и основные характеристики

В этом механизме для измерений используется тонкий и яркий лазерный луч. Для его появления собирается специальная конструкция на диодах. К слову, лазерное излучение первоначально использовали только военные. Затем, через довольно-таки большой промежуток времени, оно пришло в медицину, а после этого потихоньку внедрилось и в другие сферы нашей жизни, нашло применение в промышленности и строительстве.

Корпус лазерного нивелира состоит из пластика. На нем имеются вставки из латекса или резины, не позволяющие жидкости или пыли попасть внутрь точного прибора. Ведь стоит уровень отнюдь недешево, а на стройке на него и песок может попасть, и цемент, и вода, и капли краски. Поэтому защита корпуса жизненно необходима этому прибору.

Использовать лазерные уровни можно как на стройплощадке, так и в квартире для домашних нужд. Производители выпускают эти устройства самых разных видов, поэтому всегда можно подобрать подходящий лазерный уровень, ориентируясь на те задачи, которые предстоит выполнить с его помощью.

Достоинства приборов подобного типа:

1. Измерения, проводимые с их помощью, весьма точны: погрешность на один метр не превышает нескольких десятых от миллиметра.

2. Точка или линия, прекрасно видимая, намного удобнее визирной метки, которой оснащены обыкновенные нивелиры. Ведь по этой линии можно работать сразу, без разметки, например, пустив по ней строительную технику.

3. Устройство молниеносно производит измерения, к работе его готовить не надо, достаточно достать из футляра и всё.

4. Расположив прибор горизонтально, можно не беспокоиться о дальнейшем: он сам сделает измерения, причем очень быстро.

5. Не нужно быть специалистом, чтобы работать с лазерным нивелиром – с ним справится кто угодно.

6. Не требуется нескольких рабочих для измерений – прибор обслуживается одним человеком.

В общем-то, лазерный нивелир – не что иное, как более современный потомок всех остальных приборов для измерений: теодолитов, рулеток, уровней, обыкновенных нивелиров. Проверяют им любые вертикальные и горизонтальные поверхности, которые требуют соблюдения точности.

Видео. Все, что нужно знать о лазерных нивелирах

Разновидности и типы лазерных уровней

1. Дальномер, называемый в обиходе лазерной рулеткой – наиболее простое устройство.

Построитель — в быту носит название «лазерный нивелир» или «лазерный уровень».

2. Статические построители.

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель)
Статические построители осей (другие названия — указатель, точечный лазер).

3. Ротационные построители, строящие плоскости (другие названия — многопризменный построитель, нивелир).

Построители статического типа

Обычно такие приборы используют при строительстве и отделке квартир, фасадов, маленьких участков.

Построители линий

Кросслайнеры выпускают лучи, представляющие собой статичные линии. Эти линии образуются при прохождении луча лазера через специальную призму, и расщеплении его, а не путем вращения лазерного луча вокруг своей оси. Обычно эти расщепленные лучи далеко не достают – метров на двадцать, не больше.

Если же построитель использовать со специальным приемником, то его дальность можно увеличить до пятидесяти, а то и сотни метров. Чем мощнее светодиод и конструкция, тем дальше протягиваются лучи.

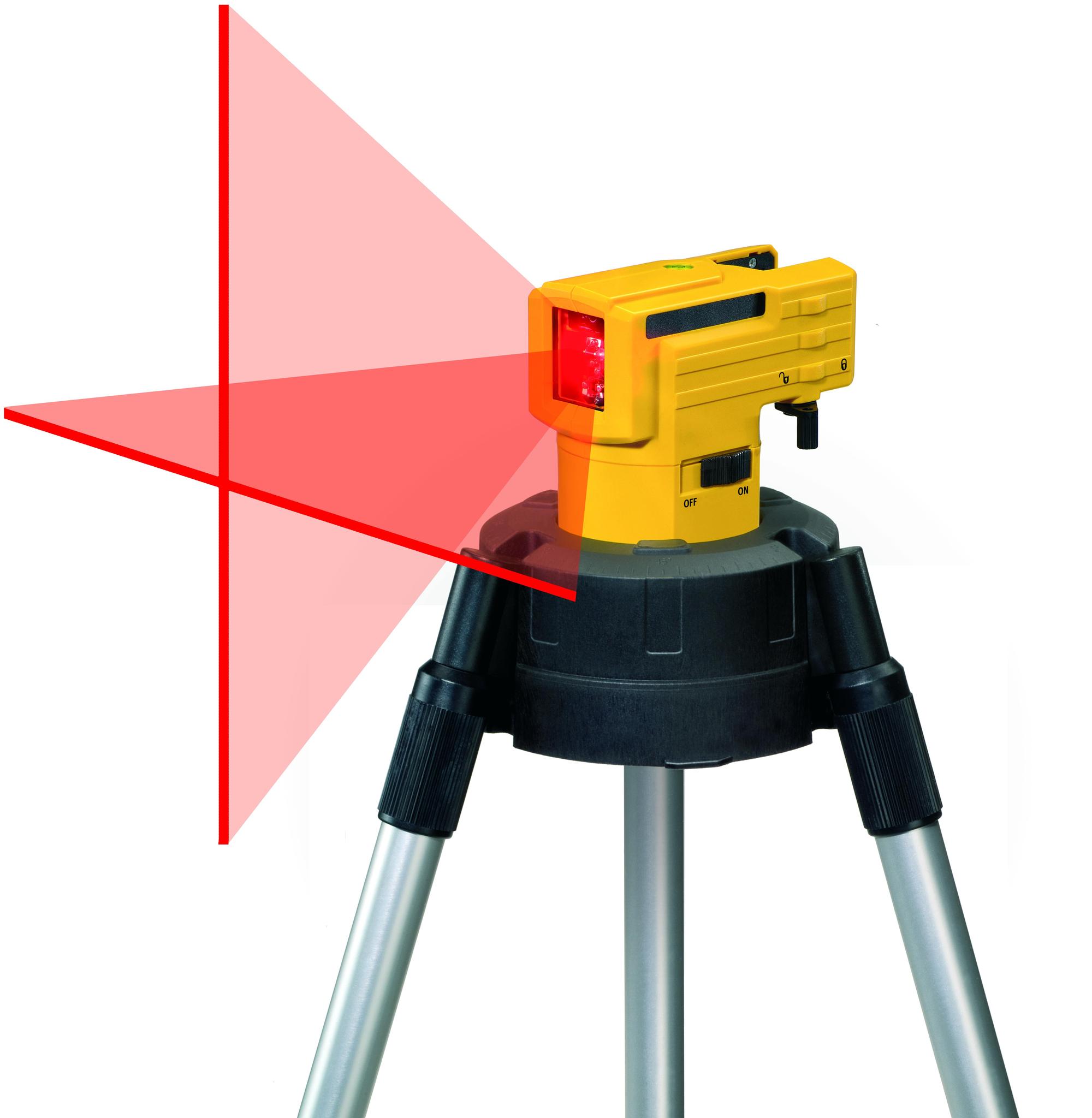

Пример работы кросслайнера.

Так как диодов и призм используется несколько, то и построители называют мультипризменными. Есть, впрочем, простенькие модели, где идет всего один луч, вертикальный или горизонтальный. Но их мало. В основном этих лучей два: вертикальный и горизонтальный. Так получается крест из лазерных лучей. У сложных моделей идет несколько линий и крестов, а есть и такие, которые можно использовать в качестве отвеса, они светят вверх (зенит) или вниз (надир).

Угол развертки линий стандартного построителя сто двадцать градусов. У более «крутых» моделей он составляет сто шестьдесят градусов. Чем больше угол, тем больше получается дополнительных пересечений линий. Случается и так, что все триста шестьдесят градусов используются (когда линии соединяются в полную плоскость).

В кросслайнерах обыкновенно бывает встроена самовыравнивающая система, маятникового или электронного типа. Чтобы показания были точными, с помощью уровня с обычным пузырьком, выравнивают прибор по горизонтали. Маятниковый компенсатор моментально располагает прибор так, чтобы его плоскость стала параллельна земле. И во время работы потихоньку происходит компенсация сдвигов и дрожаний.

Это делает система самовыравнивания. Максимальный допускаемый угол для компенсации у многих лазерных уровней составляет три градуса. Хотя есть модели, где этот угол пять и шесть градусов.

Если угол больше, чем это значение, автоматика сигнализирует, что надо вручную подстроить положение прибора. Это можно сделать с помощью подкручивания ножек, а можно и в другое место перенести устройство. Когда плоскость или линия нужны не строго горизонтальные и вертикальные, а наклонные, можно отключить автоматику, надеясь только на себя и подстраивая положение прибора вручную.

Разметка стены при помощи построителя линий закрепленного на стене.

Построители осей

Эти приборы называют еще точечными лазерами. У них не имеется излучателя, который вращается или системы призм, поэтому они дают лишь точки, указывающую нужное направление. Зато эти точки видно гораздо лучше, чем линию у предыдущего типа построителей. Особенно видно это тогда, когда солнечный свет ослепительно яркий. Ведь в построителях осей призм, гасящих луч, не имеется.

Пример работы точечного лазера.

У такого прибора лучей три или пять. Они направлены вверх, вперед, вниз, влево и вправо, соответственно. Точечные линии получаются перпендикулярными друг другу. Таким устройством можно разметить опалубку, проекции этажей, каркасы, перегородки, стены. Иногда такие приборы именуют лазерными отвесами, что не дает полную характеристику. Зенит можно получить, положив прибор на пол, а надир – приподняв его с помощью штатива.

Пример разметки потолка при помощи точечного лазера.

Ротационные построители, создающие плоскости

В этих устройствах световой пучок не рассеивается с помощью призмы, а вращается, за счет чего образуется плоскость. В общем-то, это указатель точечного типа с вращающимся мощным лазером. Дальность прибора весьма неплохая, поэтому его часто используют на строительстве, где внушительные площади. Хотя и внутри помещений (особенно больших) такие построители также вполне возможно с успехом применять.

Например, таким лазерным уровнем можно проверить поверхность несущей конструкции. Дополнительно ротационный построитель может создать луч лазера, направленный в зенит. Очень удобно таким устройством измерять разность между высотами.

Пример работы ротационного построителя.

Если дополнительно, не стоит никаких приспособлений, то дальность лазерного луча подобного устройства составляет от пятидесяти до семидесяти метров. Если же использовать приемник (обычно идущий в комплекте), то дальность возрастает просто фантастически: до трехсот, а то и до четырехсот метров. Чуткий приемник ловит луч на стройплощадке и дает об этом сигнал.

Как правило, лазерные нивелиры позволяют регулировать скорость вращения луча. Излучающую головку можно заставить крутиться со скоростью, составляющей от десяти до шестисот оборотов в минуту – это солидный диапазон. Причем регулировка помогает уменьшить расход источника питания, оставив его ресурс более полным. Да и функциональность устройства, возможность регулировки, существенно увеличивает.

Произведение разметки при помощи ротационного построителя.

Построители с вращающимся лучом могут образовывать лишь горизонтальную плоскость, а могут и настраиваться на штативе, показывая и вертикальную плоскость, и угловую. Но о последней, наклонной, плоскости, можно говорить лишь тогда, когда модель является очень «продвинутой».

В этом случае компенсатор горизонтального положения просто-напросто отключают, действуя вручную. Хотя есть модели, где одна ось компенсируется, а другая выставляется ручным способом, в некоторых случаях это может быть полезным.

Бывают ротационные построители с дистанционным пультом, дублирующим кнопки, расположенные на корпусе прибора. Это удобно – можно управлять устройством, отойдя от него на значительно расстояние. Также у всех ротационных нивелиров есть функция, называемая «вне уровня». Она не разрешит разметить что-либо неправильно.

Видео. Классификация лазерных нивелиров

Видео.

Классификация нивелиров по механизму выравнивания

Выбираем конкретную модель: 9 советов

Что ж, основные виды лазерных уровней нами рассмотрены, теперь осталось перейти к тем параметрам устройств, на которые следует обращать особое внимание. А также поговорим о том, что же может ограничить функциональность такого прибора, как строительный лазерный уровень.

1. Очень важным показателем является погрешность проекции. Так, купив на рынке по дешевке лазерный уровень неизвестного производителя, не надейтесь на его высокую точность. До трех (!) миллиметров на каждые десять метров будет составлять ошибка, а это немало. Если же купить модель подороже, да к тому же хорошего бренда, то погрешность не превысит одного, а то и всего лишь половины миллиметра.

Ротационные построители более точные. При покупке обязательно проверьте, какую погрешность выдает устройство.

2. Диапазоны (видимый и сканируемый), иначе, дальность действия – также существенны. Обычно известные фирмы здесь цифры занижают. Как начнешь пользоваться – результат намного лучше. Но это и неплохо, ведь наоборот было бы гораздо хуже, согласитесь. Размер рабочей зоны, который важен для ротационных устройств, у разных производителей высчитывается по-разному. Здесь смотрите, о радиусе или диаметре идет речь.

Одни фирмы могут написать первое, а другие – второе. Если покупаете статический построитель, спросите, может ли он работать с приемником. Если даже приемника нет в комплекте, хорошо бы, чтобы такая возможность была.

3. Подробно изучаем в паспорте устройства характеристики лазера. Это длина его волны, мощность и класс. Чаще всего применяют лазер с длиной волны шестьсот тридцать пять нанометров. Он имеет луч красного цвета с небольшой желтинкой. Зеленый луч более мощный, яркий и приятный глазу – его длина волны составляет пятьсот тридцать два нанометра. Раньше использовались еще лазеры с длиной волны шестьсот пятьдесят нанометров, но в настоящее время их уже сняли с производства.

4. Еще один немаловажный пункт: особенности самовыравнивания. Не очень хорошим вариантом является предельный угол в три градуса. Лучше, конечно, если данный угол составляет пять градусов. Также в паспорте указано время, за которое компенсатор настраивается. Естественно, чем оно меньше, тем лучше для пользователя.

Кроме того, иногда возникает необходимость устройство самовыравнивания выключить – должна быть такая возможность в хорошем приборе. Это бывает нужно, например, при работе на склоне или при передвижении прибора.

5. Теперь источник питания. Именно он определяет, сколько времени может работать прибор без перерыва. Статический построитель работает на батарейках-пальчиках или аккумуляторах не меньше десяти часов. Для экономии заряда ненужные лучи отключаем. Так как для вращения лазера надо больше энергии, то ротационные приборы пальчиковыми батарейками не обойдутся.

Они работают на щелочных, никель-кадмиевых или никель-металл-гидридных аккумуляторах. При этом важна емкость устройства для зарядки и его скорость. Ротационные лазерные уровни могут работать без перерыва от двадцати пяти до сорока часов.

6. Температура внешней среды, необходимая для нормальной работы, также указана в паспорте. Модели нивелиров профессионального типа, от надежных производителей могут работать и в мороз (при минус двадцати градусов), и в зной (при плюс пятидесяти градусов). Кроме того, обратите внимание и на такой показатель, как температура, допустимая для хранения прибора – обычно здесь температурный диапазон больше, чем необходимый для работы. Не спутайте эти две величины.

7. Защищенность корпуса бывает различной, ее можно легко определить по маркировке. Так, стандартная защита — маркировка IP54 – даст вам возможность пользоваться лазерным нивелиром и на пыльной стройплощадке, и под дождем. Для того, чтобы защитить прибор в случае падения, его оснащают демпферными накладками. Кроме того, тут важно и качество материала корпуса, и его эргономичность.

Вот, например, компания Spectra Precision выпускает модели, где в паспорте указано, что с прибором ничего не случится даже при падении с метра – полутора. Естественно, при условии, что нивелир закреплен на штативе.

8. Комплектация. Что же прилагается к лазерному уровню, кроме самого нивелира, и всё ли это необходимо для работы? Итак, в комплекте с прибором могут поставляться:

Сумка или кейс;
специальные очки, помогающие увидеть луч лазера;
дистанционный пульт;
несколько плоских мишеней;
штатив;
устройство для зарядки, аккумуляторы или батареи;
скобы или магниты, чтобы крепить прибор на потолок или стены;
геодезическая рейка;
приемник для перехвата луча.

9. Фирма-производитель. На первое место в рейтинге можно поставить фирму BOSCH. Надо заметить, что лазерные уровни Bosch высоко ценят и профессиональные строители, и домашние мастера. Цены на бытовые и профессиональные приборы этой марки могут отличаться друг от друга весьма существенно, но качество даже самой дешевой модели является отменным.

Компания Condtrol выпускает тоже очень даже неплохие лазерные уровни и нивелиры. Они, конечно, чуть уступают изделиям предыдущего производителя, зато имеют весьма приятную цену. Фирма Matrix, как говорят специалисты, выпускает не очень хорошие профессиональные нивелиры, но вот бытовые модели у нее на высоте. Изделия бренда Kapro, как профессиональные, так и бытовые, лучше использовать в помещении. Там они показали себя неплохо, на улице – похуже.

Те, кто приобрел для работы качественный лазерный уровень, ни разу не пожалели о своем решении. Ведь у этого точного инструмента сплошные достоинства, он просто идеален. Пусть цена его не очень низкая, но ведь высокое качество работ и сэкономленное время дорогого стоят!

Видео. О выборе нивелиров

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить лазерный уровень на точность видео

Как проверить погрешность лазерного нивелира

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Замеряем расстояние между точками а1 и а2, также между токами b 1 и b 2. Вычитаем полученное расстояние из другого (а1 и а2) — (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверка прямолинейности горизонтального луча лазерного уровня

Проверка точности вертикальной плоскости у лазерного уровня

Построители плоскостей с конусными призмами, к примеру Firecore F99T-XR, можно проверить по такой же технологии.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Подробнее эти методы можно посмотреть в роликах ниже.

Выявляем угол 90 градусов у нивелира с конусными призмами

Видео некоторых способов проверки лазерного нивелира

Способ проверки лазерного уровня с конусными призмами

Какая погрешность у того или иного лазерного уровня смотрите в подробных обзорах нивелиров.

Рекомендуемые обзоры и статьи

Регулировка лазерного уровня ADA 2D Basic Level

Настройка лазерного уровня Firecore F112R

Калибровка лазерного уровня Firecore 3D 93T

Как проверить лазерный уровень.

Одним из главных инструментов современного плиточника является такой прибор как лазерный уровень, по другому его еще называют лазерный нивелир или построитель плоскостей.

Если вас иногда берут сомнения, что ваш лазерный уровень показывает точность линий, то чтобы избавиться от сомнений, необходимо регулярно проводить проверку точности нивелирования лазерного уровня. Особенно, если вы случайно уронили или ударили его.

Для этого необходимо провести несколько действий. Эти действия выполняются как для горизонтальной линии уровня, так и для вертикальной линии нивелирования.

Как проверить лазерный уровень.

Как проверить лазерный уровень на точность горизонтального нивелирования вдоль поперечной оси мы рассмотрим на примере лазерного нивелира GLL 380 Professional фирмы Bosch, так как именно таким нивелиром я пользуюсь при выполнении работ по укладке плитки и подготовки основания.

В этом нивелире все линии как горизонтальные и вертикальные показываются на 360 градусов.

Для начала, нужно понимать, что существует несколько факторов влияющих на точность нивелирования лазерного уровня:

Наибольшее влияние на точность нивелирования оказывает окружающая температура. В особенности изменения температуры по мере удаления от грунта могут вызывать отклонение лазерного луча. Поскольку перепад температуры наиболее ощутим вблизи грунта, то на участках длиной свыше 20 м измерительный инструмент следует устанавливать на штатив.
Кроме того, устанавливайте измерительный инструмент по возможности в середине рабочей площади.
Наряду с внешними факторами отклонения от уровня могут вызываться также и причинами кроющимися в самом измерительном инструменте, например падение, сильными толчками или ударами.

Поэтому каждый раз до начала работы проверяйте точность измерительного инструмента. Проверяйте сначала точность нивелирования горизонтальной лазерной линии, а затем точность нивелирования вертикальных лазерных линий.

Если во время одной из проверок измерительный инструмент превысит максимально допустимое отклонение необходимо отдать его в ремонт в сервисную мастерскую. Однако, по отзывам пользователей лазерных нивелиров и моему личному опыту, в мастерской говорят, что отрегулировать его не возможно.

Но в тоже время есть ролик в Интернете, который наглядно показывает как разобрать и настроить лазерный уровень. Смотрите ниже.

И так, перейдем к непосредственной проверке.

Как проверить лазерный уровень на точность горизонтального нивелирования вдоль поперечной оси:

Для проверки вам необходим свободный отрезок на расстоянии в 5m на прочном основании между стенами А и Б.

Установите измерительный прибор вблизи стены А на штативе или прочном ровном основании. Включите измерительный инструмент в режиме с автоматическим нивелированием. Режим работы, при котором горизонтальная и вертикальная лазерная плоскости излучаются спереди измерительного инструмента.

Направьте лазер на ближнюю стену А и дайте измерительному инструменту нивелироваться. Обозначьте середину точки, в которой лазерные линии перекрещиваются на стене A. Это будет точка 1. Смотри рисунок 1.

Рис.1

Далее, поверните измерительный инструмент на 180 градусов, подождите, пока он не произведет самонивелирование, и отметьте точку перекрещивание лазерных линий на противоположной стене Б, это будет точка 2.

На следующем этапе установите измерительный инструмент, не поворачивая его, вблизи стены Б. Включите его и дайте ему время нивелироваться.

Отрегулируйте лазерный нивелир по высоте с помощью штатива или подкладок так, чтобы точка перекрещивания лазерных линий точно совпадала с ранее отмеченный точкой 2 на стене Б.

Затем, поверните измерительный инструмент на 180 градусов, не изменяя высоты его расположения. Направьте лазерный уровень на стену А так, чтобы вертикальная лазерная линия проходила через уже отмеченную точку 1. Подождите, пока инструмент не закончит самонивелирование, и отметьте точку перекрещивание лазерных линий на стене А, это будет точка 3.

Расстояние d между двумя обозначенными точками 1 и 3 на стене А отражает фактическое отклонение точности измерительного инструмента по высоте вдоль поперечной оси.

Таким образом, на расстоянии 2 х 5 м = 10 метров допустимое отклонение составляет:

10 м х ±0,2 мм/м = ±2 мм.

То есть расстояние d между точками 1 и 3 не должно превышать максимум 2 мм.

Как проверить лазерный уровень на точность нивелирования вертикальных линий.

Для проверки вам потребуется дверной проём в обе стороны от которого (на прочном полу) есть свободное пространство длиной не менее 2,5 метров.

Установить измерительный прибор на расстоянии два с половиной метра от дверного проема на твердое, ровное основание (не на штативе).

Включите измерительный инструмент в режиме с автоматическим нивелированием. Выберите режим работы, при котором вертикальная лазерная плоскость излучается спереди измерительного инструмента.

Отметьте середины вертикальной линии на полу в дверном проеме (точка 1), на расстояние в 5 м с другой стороны дверного проема (точка 2), а также верхнему краю дверного проема (точка 3).

Поверните измерительный инструмент на 180 градусов и поставьте его по другую сторону дверного проема прямо позади точки 2.

Дайте измерительному прибору самонивелироваться и направьте его вертикальные лазерные лучи так, чтобы их середины проходили через точки 1 и 2. Помете середину лазерного луча на Верхнем крае дверного проема как точка 4.

Между двумя обозначенными точками 3 и 4 отображает фактическое отклонение измерительного инструмента от вертикали.

Измерьте высоту проема двери.

Повторите процесс измерения двух вертикальных лазерных плоскостей. Выберите режим работы при котором вертикальная лазерная плоскость излучается сбоку измерительного инструмента, и поверните измерительный инструмент перед началом измерения на 90 градусов.

Максимальное допустимое отклонение рассчитывается следующим образом: Двойная высота дверного проема умноженное на 0,2 мм/м.

Пример: При высоте дверного проема 2 м максимальное отклонение может составлять:

2 х 2 м х ±0,2 мм/м = 0,8 мм.

Точка 3 и 4 должны находиться при обоих измерениях на расстоянии максимум 0,8 мм друг от друга.

При работе с лазерным уровнем используйте только середину лазерной линии для отметки. Ширина лазерной линии изменяется по мере удаления.

Как проверить точность лазерного уровня?

1. ЗАЧЕМ ПРОВЕРЯТЬ НА ТОЧНОСТЬ ЛАЗЕРНЫЙ УРОВЕНЬ?

Любой измерительный инструмент перед использованием крайне желательно проверить на корректность показаний. И лазерный уровень не является исключением, поскольку довольно часты случаи, когда фактическая погрешность не соответствует заявленной. Иной раз настолько, что пользоваться прибором можно лишь в качестве молотка, но никак не инструмента для измерения. Касается это не только уровней с одной известной китайской площадки. Недуг присущ всем лазерным уровням маятникового типа. Причин тому несколько:

1) из-за особенностей конструкции сначала общая балансировка маятника, а затем и настройка закрепленных на нем излучателей производится вручную. Есть штат специально обученных китайцев, занимающихся этим процессом. Выглядит это примерно так.

Но в связи с тем, что делают это они не столь самоотверженно как хотелось бы, то и результат, порой, оставляет желать лучшего;

2) лазерные уровни в настоящее время производятся в Поднебесной. Любых марок. Максимум, что может своего так это бренд и специалисты, осуществляющие контроль производства и конечного изделия. Т.е. перед тем как попасть на прилавок магазина уровень преодолевает расстояние в 7-8 тысяч километров. И не всегда столь длинное путешествие оказывает благотворное влияние на его техническое самочувствие.

Таким образом, если есть желание приобрести точный прибор, то перед покупкой необходимо его проверять. Тем более, что сделать это довольно просто. При этом узкоспециальных приспособлений для этого не потребуется.

Отмечу, что в зависимости от используемых в конструкции светодиодов, они бывают с диодными трубками или диодами-«пуговками» (названия условны, приводятся для понимания сути).

В связи с этим, они имеют определенные нюансы при проверке. Данный пост посвящен проверки лазерного уровня модели 4V/1H, т.е. прибора, излучатели которого проецируют 5 лучей (4 вертикали и 1 горизонталь) с точкой отвеса.

2. ПРОВЕРКА ГОРИЗОНТАЛИ

Для проверки корректности показаний горизонтали нам понадобится помещение, в котором расстояние от прибора до стены, на которую проецируется линия, должно быть не меньше 5 метров.

Это оптимальная величина для проверки. Больше тоже не особо желательно, ибо с повышением расстояния также увеличивается толщина луча — в последствии сложнее определить его середину.

Чтобы удобней было проверять можно поставить уровень на табуретку.

Теперь поворачиваем прибор в крайнее левое (или правое, не столь важно) положение. На месте проверки — на рисунке это заранее приклеенный листок бумаги — делаем отметку в центре «хвоста».

Затем меняем положение уровня на 180 градусов. Смотрим как положение линии луча изменилось по отношению к ранее сделанной отметки. Полученная разница (или ее отсутствие) и есть фактическая погрешность.

В подавляющем большинстве случае описанных манипуляций хватает для определения точности горизонтального луча. Но крайне редко бывают приборы со «смайликом», т.е. окончания луча проходят через одну и ту же черту при проверке, а середина провисает или выгибается дугой на пару мм. Ситуация возникает из-за неправильного положения диода по отношению к маятнику. Настройка в этом случае осуществляется винтами, расположенными на лицевой части излучателя.

Повторюсь, что встречается описанный дефект крайне редко, но проверить его отсутствие будет не лишним. Поэтому поворачиваем корпус в среднее положение и смотрим луч.

Если «хвосты» проходили через одну риску, т.е. погрешность была практически нулевой, то и средняя часть линии должна проходить через нее. Если, например, левое окончание было ниже правого или наоборот, то средняя часть должна находиться между ними.

3. ПРОВЕРКА ВЕРТИКАЛЕЙ

Дальнейшие действия направлены на проверку вертикалей. Очень удобно для этого использовать винты, расположенные на металлическом основании. Их вращение позволяет поворачивать корпус вокруг своей оси на доли миллиметров, тем самым точно позиционировать линию луча на заранее заданную отметку или объект. В общем, с помощью этой штуки мы можем точно навести вертикаль на нить отвеса без лишних нервов и нецензурных слов.

Излучателей вертикальных линий в представленной модели у нас 4. Механизм настройки (винты крепления) у каждого из них отдельный, поэтому и следует проверить на точность каждый из них.

В идеале, луч должен равномерно подсвечивать нитку отвеса по всей длине. Следует иметь в виду, что расстояние при проверке вертикали лазерного уровня не должно быть больше метра от строительного отвеса. Связано это с расширением линии при увеличении расстояния, а луч нам на этом этапе нужен тонкий.

4. ПРОВЕРКА ТОЧКИ ОТВЕСА И ПРЯМОГО УГЛА

Не лишним проверить и корректность показаний точки отвеса.

Включаем прибор, активируем горизонталь, появляется точка отвеса (в моделях 4V/1H, она, как правило, включается вместе с горизонтом). Ставим точно в середине круга точку. Теперь очень плавно начинаем вращать корпус вокруг своей оси. Если этот излучатель настроен корректно, то отмеченная точка должна в процессе вращения постоянно находится в центре.

И заключительным этапом является проверка прямого угла. Я предпочитаю это делать взяв за эталон заранее начерченный на полу (достаточно несколько отметок) египетский треугольник. Отклонения не должны превышать 5мм на 5 метров.

Описанные способы проверки правильности показаний лазерного уровня не требует для проведения чрезмерного времени и усилий. Но зато они наглядно показывают фактическую погрешность тестируемого экземпляра.

Как проверить лазерный уровень на точность?

Одним из часто используемых инструментов домашнего мастера является лазерный уровень (нивелир). Быть уверенным в точности результатов, полученных при использовании инструмента, можно только после его проверки и настройки. В этой статье вы узнаете все о правильной проверке лазерного уровня.

Что понадобится для проверки

Проводить поверку рекомендуется в помещении, диагональ которого не меньше 5 м. Такое требование связано с тем, что при меньших размерах комнаты обнаружить наличие погрешности в пределах 1,0-1,6 мм не представляется возможным. Учитывая возможность использования уровня в помещениях разной площади, требованием по площади помещения пренебрегать не следует. Что касается высоты помещения, где проводится проверка, особых требований не существует.

Во время работы инструмент дожжен находиться на ровной поверхности (стол или табурет). Не следует применять дополнительные крепежные приспособления (штанга либо штатив).

Не обойтись также без наличия разлинованного листа с тонкими линиями. При проецировании лазера на поверхность стены в помещении нанесение карандашом линии не дает возможности получить точные данные о расстоянии между линиями. Это усложнит возможность обнаружения погрешности. Разлинованный лист подойдет для этого лучше.

Отклонение луча лазера при нивелировании может произойти при изменении температуры в помещении от пола да потолка. Во избежание этого инструмент рекомендовано устанавливать на стол или стул высотой не меньше 20 см.

Следует избегать падения или ударов прибора. Это также может повлиять на точность измерений.

Соблюдение этих правил поможет добиться максимально точных результатов при работе уровня этого вида.

Как проверить

Проверка лазерного уровня осуществляется в 2 направлениях:

Горизонталь

Поверка проводится при установке измерительного инструмента на ровной поверхности (высотой не меньше 20 см). Лазерный уровень нужно включить в режиме нивелирования в автоматическом режиме. После этого лазерный луч появится в передней части нивелира.

Направить лучи на одну из стен и выждать 30-40 секунд. На поверхности стены отметить карандашом это место А, в которой линии пересекаются. Повернуть инструмент на 180 градусов. После этого уровнем выполняется процесс самонивелирования. Через 30-40 секунд на поверхности другой стены можно отмечать место пересечения лучей (точка В).

После этого переместить инструмент к другой стене, не разворачивая его. Включить его в режиме самоневелирования и выждать 30-40 секунд. Нивелир должен быть отрегулирован таким образом, чтобы место пересечения лазера точно совпадала с ранее отмеченной при втором измерении (точка В).

На последнем этапе поверки уровень необходимо аккуратно развернуть на 180 градусов, включить его в режиме автоматического нивелирования и через некоторое время отметить на поверхности стены точку пересечения лучей лазера. Она должна точно совпадать с точкой А, ранее отмеченной при проверке.

Не исключена возможность того, что во время проведения нивелирования точки на поверхности стены не совпадут. Это означает, что есть погрешность в работе нивелира. Допустимым значением погрешности считается не больше 2 мм при условии, что расстояние между стенами 10 метров.

Вертикаль

Для выполнения нивелирования необходимо наличие дверного проема, от которого в обе стороны есть свободное пространство. Его длина не должна быть меньше 2,5 м. Пол в помещении должен быть ровным и прочным.

Измерительный уровень устанавливается с одной из сторон от дверного проема на расстоянии 2,5 м. Для этого можно использовать прочный и ровный стул либо стол, но не штатив.

Включить инструмент, установив режим автоматического нивелирования. Луч лазера будет выходить из передней части инструмента. Через 30-40 секунд отметить точку А, которая отображается на поверхности пола, расположенной с другой стороны дверного проема на расстоянии не меньше 5 м. Точка В отображается на полу с той стороны от проема, где находится лазерный уровень. Точка С во время проверки отобразится в верхней части проема дверей.

После этого развернуть нивелир на 180 градусов, установив его на другой стороне от дверей. При этом точка В должна находиться сзади от лазерного уровня.

Через 30-40 секунд, во время которого прибором осуществляется процесс самоневелирования, направить лучи лазера так, чтобы они проходили через отмеченные точки А и В. На дверном проеме будет отображаться точка Д, которую также нужно отметить карандашом.

Расстояние между точками С и Д – будет указывать на величину погрешности лазерного нивелира при его проверка по вертикали.

Для измерения высоты дверного проема нужно провести проверку обеих лазерных плоскостей, расположенных вертикально. При этом инструмент нужно настроить таким образом, дабы луч лазера находился сбоку от инструмента. Для этого нивелир следует развернуть на 90 градусов.

При проведении поверки уровня этого вида следует брать середину точки луча, которая отображается на стене или дверном проеме. Это связано с тем, что толщина луча может изменяться в зависимости от расстояния, на котором установлен прибор.

Для того чтобы прибор работал точно, важно при его выборе учитывать критерии, влияющие на его работу:

длина волны – если этот показатель 635 нм, его луч красного цвета. Длина зеленого луча составляет 650 нм. Второй вид приборов используется очень редко;
наличие функции самовыравнивания – величина предельного показателя должна быть в пределах 3 градусов. В противном случае прибор не будет давать точных результатов измерения.

Специалисты не рекомендуют использовать прибор для работы до того, как будет проведена его поверка. Это может нарушить прочность и качество сооружаемого объекта.

Как проверить, не врет ли лазерный уровень

Лазерный уровень – незаменимый инструмент при проведении ремонта. Но очень важно, чтобы его показания были предельно точными.

Специалисты рекомендуют проверять, не врет ли лазерных уровень каждые три месяца. Особенно важно сделать это после его транспортировки, так как это часто сбивает работу прибора.

Что нужно знать, чтобы проверить уровень?

Уровень, как и любой другой измерительный прибор, имеет определенную погрешность. У лазерного уровня она очень мала, не более 0,2 миллиметра на метр.

Однако, это распространяется только на качественные, профессиональные модели. Имеются в продаже и модели, погрешность которых достигает 0,5-0,8 миллиметров на метр.

Чтобы проверить точность работы лазерного уровня. Потребуется сам уровень и штатив с рычагом управления высотой. Чтобы определить точность измерений, нивелир придется установить недалеко от стены, чтобы иметь возможность наносить на нее метки.

Важно знать, что уровень работает в двух плоскостях, Х и Y. Эти буквы могут быть сразу указаны на корпусе устройства. Если их нет, вы можете обозначить направления сами.

Этапы проверки точности прибора

Проведения замеров включает в себя три момента: проверку луча по горизонтали, вертикали и наклона плоскости.

Для проверки луча Х, или горизонтального, действуют следующим образом:

Устанавливают уровень на штатив, включают и делают отметку на стене.
Поворачивают на 180 градусов и снова делают отметку на стене по близости от первой.
Обе метки нужно расположить на одной линии.
Если расстояние между метками соответствует заявленной погрешности. Калибровка не требуется.

Вертикальную ось Y можно проверить следующим образом:

Уровень поворачивают под прямым углом, чтобы вертикальный луч совпадал с направлением стены.
Отмечают положение для центра проекции.
Поворачивают уровень на 180 градусов и делают отметку на центре проекции рядом с прошлой меткой.
Сравнивают разность показаний с точностью прибора.

Чтобы проверить прибор по наклону плоскости, уровень устанавливается в центре комнаты между двумя стенами. На стене делают метку, поворачивают нивелир по вертикальной оси и снова ставят отметку.

После этого нивелир перемещают ближе к стене. При этом расстояние до стену должно составить около полуметра. Отметки делают таким же образом. Важно не перепутать первые замеры со вторыми.

После этого определяется погрешность в первом и втором случае, а затем – разность между ними. Если при первом замере погрешность составила 3 миллиметра, а при втором пять.

То разность этих показаний будет равна двум миллиметрам. Такой показатель соответствует заявленной производителями точности прибора.

Как проверяют самовыравнивающийся лазерный уровень?

Существуют модели нивелиров, снабженные самовыравнивающимся механизмом. В таким моделях следует:

Провести первый тест на проверку горизонтальной точности.
Установить уровень в паре-тройке метров от стены и сделать отметку с учетом уровня прохождения луча.
Повернуть уровень вправо вокруг оси, чтобы луч левым краем подошел к метке.
Подвести к метке правый край луча.

Если луч все еще остается на метке, то уровень не врет.

А вы знаете как проверить, не врет ли лазерный уровень? Поделитесь своим опытом в комментариях.

Понравилась статья? Подписывайтесь на нас в Яндекс Дзене. Подписавшись, вы будете в курсе всех самых интересных новостей. Перейти и подписаться.

Сообщества › Сделай Сам › Блог › Юстировка лазерного уровня

Все построители плоскостей имеют определенную погрешность в пределах допуска. Обычно для дешевых моделей это 0.5мм/1м. Для 3-4метровой стены набегает 2-3мм разбег. А если выкладывать плитку в ванной, то с таким уровнем расхождение по 4 стенам приведет к нестыковке швов на 5-6мм. Более дорогие модели от 7-8тыс. руб имеют более меньшую погрешность, от 0.2 до 0.05мм/1м. Конечно они и луч дают равномернее и шире угол. Но и дешевый уровень надо отъюстировать и сделать это очень просто.Рассмотрим юстировку на примере самого дешевого китайского уровня из леруа, который даже в допуск 0.5мм/1м не попадал. На всех уровнях есть регулировочные винты. Вкручивая или выкручивая винты, мы изменяем положение центра тяжести маятника и изменяем настройку уровня.

Разобрать очень просто. Откручиваем саморезы нижнего основания. Снимаем клещами стопорное кольцо. Можно нитками растянуть. Откручиваем дно и раскручиваем корпус. Для удобства я дно прикрутил одной к половинке и так настраивал.
Первым делом надо проверить уровень горизонтальной линии. Ставим на основание или на штатив прибор. С правой стороны луча делаем на стене отметку уровня. Поворачиваем прибор вправо, чтобы левый край луча попадал в это отметку. Если расходится, то надо регулировать уровень горизонта, боковым винтом. После нескольких итераций левый и правый край луча должны попадать в одну и ту же метку. Горизонт выставлен.
Вторым шагом надо настроить плоскость, луча. Берем большую комнату, можно длинный коридор. От одной стены направляем горизонтальный луч на другую стену. Ставим отметку №1, разворачиваем луч на ближнюю стену и так же ставим отметку №2. Затем переносим штатив к противоположной стене, выставляем высоту штатива что бы попасть в метку №1, затем поворачиваем прибор и смотрим куда попадает луч. Плоскость горизонтального луча регулируется передним винтом. После каждой регулировки метки рисуются заново. Первые метки поставлены криво. Поэтому каждый раз делаем новые отметки и сравниваем. Настраиваем до тех пор, пока луч не будет попадать в обе метки, от любой стены. Таким образом мы имеем гарантию, что плитка положенная на противоположных стенах будет на одинаковой высоте.
Третьим этапом проверяем вертикальный луч. У меня он был завален и не перпендикулярен горизонтальному. Откручиваем винты, фиксирующие вертикальный датчик, расшатываем клей и прокручиваем датчик в нужную сторону. Затягиваем, проверяем по отвесу из веревки. Тут попасть сложнее. Руками проворачивать на сотые доли угла трудно. Но с некоторой попытки удастся попасть.

Затягиваем винты и еще раз проверяем горизонт. Я свой выставил с точностью горизонта 0.5мм/10м=0.05мм/1м, вертикаль 0.5мм/2.5м= 0.2мм/1метр. Получилась точность на уровне дорогих приборов.

Смотрите также

Метки: лазерный нивелир, регулировка, настройка.

Комментарии 31

нужно попробовать, такой же уровень валяется(в процессе ремонта уронили и стал давать погрешность в 3 см на 2 метра

Я так свой капро разбирал!

У меня капро сломанный лежит, есть вариант починить?

Смотря что! Я чинил свой, после падения. Но вот один так и не починился. Там плата управления тютю. А у Вас какой капро?

Спасибо за идею!

Спасибо, у самого такой только куплен лет 6 назад. Сейчас стал врать, знал что можно от юстировать, но лень разбираться было.

батя тоже регулировал, но только горизонт, вертикаль не стал.

У меня такой с табуретки упал — погремушкой стал, разобрал склеил пару держателей супер-клеем, думал юстировать — промерил — идеал)))

а это не генератор линий (или построитель плоскостей) случаем?

это лазерный нивелир или уровень

я конечно позанудствую 🙂

из Википедии
Нивели́р (от фр. niveau — уровень, нивелир) — геодезический инструмент для нивелирования, т.е. определения разности высот (превышения) между несколькими большими и маленькими клетками земной поверхности относительно условного уровня.

В настоящее время существует терминологическая путаница понятий построитель плоскостей и Лазерный нивелир. Сам по себе такой прибор не является измерительным, т.е. нивелиром. Однако при наличии измерительной нивелирной рейки и достаточной стабильности указания уровня (в соответствии требованиями точности измерения для оптических нивелиров по ГОСТ 10528-90), эти приборы можно считать нивелирами. Если же требования по точности измерения, которые можно выполнить по проецируемой линии, не соответствуют этим требованиям, подобные приборы следует считать лазерными уровнями (большинство бытовых приборов), что соответствует функциям строительных уровней согласно ГОСТ 9416-83 по проверке горизонтальных и вертикальных плоскостей, но не измерению разности высот!

спасибо 🙂 не знал

Вместо дешевого китайца лучше хороший уровень купить — пользы больше, гемора меньше.
Есть нюансы при использовании помимо отвратной точности!
Самый главный это рассеяние луча — напротив прибора +-1м еще более менее, а дальше… луч становится такой толщины… шире зазора в плитке.
Дальность очень низкая — на улице днем дальше чем на пару метров не видно.
Рабочий угол маленький — приходится крутить вокруг оси или переставлять. Особенно вертикальный.
Ввиду своей конструкции/используемых материалов при повороте/переставке сбивается настройка (повернул его на 90 градусов а он в линию отмеченную до поворота не попадает).
Ну и крепление на магнитах — очень полезная штука (пользовался DeWalt лазером было такое крепление) прикрутил профиль куда нужно повесил его туда (штатив не всегда можно использовать).
Очень полезный круговой уровень — что бы сразу периметр отбивать, если уж тратиться на хороший лазерный уровень.
По факту с гидроуровнем быстрее и точнее отбить периметр у помещения от 30 квадратов, чем дешевым лазерным.

мне не нужен уровень за 10тыс для выкладывания плитки в туалете, я пользовался дорогими и знаю чем они отличаются, их удобство неоспоримо. У каждого инструмента свое предназначение 🙂 Я не писал, что он лучше, я написал что его тоже можно сделать точным)))

Запись полезная — спору нет, любой лазер нужно юстировать рано или поздно.
Я написал проблемы дешевых лазеров помимо точности 😉
Если серьезно использовать инструмент — то нужно покупать профессиональный. Для пользования раз в год — вообще не вижу целесообразности тратиться на инструмент, баловство это. Лучше у друзей хороший инструмент попросить на выходные попользоваться.
Просто я считаю, что инструмент для работы, и тратить на него день есть смысл только если им реально работать, а раз в год попользоваться конечно жалко деньги тратить, а дешевый покупать — так он и потраченых денег не окупит и сломается в самый неподходящий момент. Ну это лично мое мнение — из опыта так сказать, никому его не навязываю.
ПС Как то по молодости и глупости купил дешевую болгарку на распродаже — думаю нужна редко и такая сойдет. Испилил 1 диск. При снятии диска сломалась кнопка стопора шпинделя — диск так и не снял. Пол дня пробегал в поисках болгарки. Деньги мне за нее вернули, но то что запланировал не сделал. После этого купил хорошую болгарку… да она дороже в 5 раз, зато помимо надежности еще много чего получил в придачу. То же самое могу сказать про перфоратор — купил профессиональный. 10 лет жесткой эксплуатации на стройке (правда сам только пользуюсь) — только щетки меняю. Вот спустя 10 лет начал редуктор греться (когда весь день долбишь им с небольшими перерывами) — нужно разобрать посмотреть… хоть смазку заменить 🙂

Фраза «10 лет жесткой эксплуатации на стройке» объясняет много. А если человеку действительно раз в 20 лет надо в ванной плитку положить? И круг его друзей и знакомых делает это еще реже? А те профессионалы, у кого есть — согласны померить уровень только с укладкой плитки и конским ценником?
У меня дома лежит дрель и лобзик, нонейм, купил кажется в 2004 или 2005 г на распродаже в Ашане за 500 руб комплект. Для того, чтобы отпилить брусок и сделать в нем отверстие мне хватает. А покупать профессиональный лобзик и дрель для работы полчаса в год…

> Лучше у друзей хороший инструмент попросить на выходные попользоваться.

Если друзья знают цену своему хорошему инструменту, то не дадут 🙂

Все зависит от друзей и от того как ты с вещами обращаешься. Я очень аккуратно обращаюсь с инструментом — проблем никогда не было взять что-то попользовать.

Хороший друг не даст инструмент, чтобы не портить отношений. Как не даст и денег в долг! не важно как вы с инструментом обходитесь. ведь вы обходитесь со своим инструментом так.

ну вы сравнили перфоратор и уровень 🙂 Да перфоратор у меня макита, а уровень дешевый лазерный, но работать с ним в разы быстрее и точнее, чем пузырьковым. Уровнем стены не долбят. И купил его чтобы доставать раз в несколько лет, для ремонтов по цене чуть больше пузырькового. У каждого своя концепция, но по мне лучше иметь кучу дешевого годного инструмента, чем иметь одну дорогую профессиональную вещь. Я не строитель. У меня китайская бензопила, китайская минимойка, китайский уровень, китайский шуруповерт, китайская дрель, китайская стойка для дрели. Все это обошлось в десятку до кризиса и исправно приносит удовольствие по выходным. Да, перф и болгарки у меня дорогие, это вещи сильно нагруженные и работают они в тяжелых условиях. Если все покупать профессиональное, то было бы у меня что то одно 🙂 Да и некоторые бренды в последнее время стали делать откровенную китайчатину, последняя болгарка Sparky оказалась фигней полной, хотя взял за приличные деньги.

Как правильно проверить лазерный уровень на точность?

При выполнении строительных работ зачастую необходим строительный уровень, но те, кто им пользуется, могут и не знать, что требуется периодическая проверка точности прибора. Чтобы проверить точность, необходимо знать, как сделать это правильно, поскольку нельзя быть полностью уверенным в правильности показаний лазерного нивелира.

Лазерный уровень позволяет проводить строительные измерения с максимально высокой точностью.

Точность – это одна из главных характеристик прибора. Специалисты рекомендуют проверять точность измерительного прибора раз в 2 или 3 месяца. Если при хранении прибора возникают трудности, как и при транспортировке аппарата либо его эксплуатации, то они могут послужить причиной возникновения сбоев в его работе.

Что следует знать для проведения качественной проверки точности уровня?

Любой измерительный прибор имеет соответствующую для его модели погрешность измерения. Лазерный уровень, который является пригодным для проведения качественных измерений, может иметь погрешность, составляющую не больше 0.2 мм/м. Многими известными и обычными предприятиями производятся дешевые лазерные уровни (по цене от 50$ до 200$). Это устройства, имеющие любительский класс, допустимая погрешность которых составляет 0.5-0.8 мм/м.

Основные функции бытового лазерного уровня.

Если брать во внимание лазерный нивелир, имеющий ручное выравнивание на основе пузырькового уровня, то при этом существует вероятность неточного проведения измерений и проверки. Для проверки горизонтальной плоскости понадобится сам лазерный нивелир, установленный на специальный штатив, имеющий рычаг регулятора высоты. Чтобы проверить точность, аппарат устанавливают недалеко от стен, на которые необходимо нанести метки.

Нивелир работает в двух плоскостях. Одна является горизонтальной и обозначается буквой Х, а вторая (вертикальная) – Y. Изготовители приборов зачастую отмечают эти буквы сверху на корпусе измерительных устройств. При отсутствии обозначений и необходимости первой проверки устройства буквы на корпусе следует отметить самому.

Лазерный нивелир проверяется согласно инструкции.

Горизонтальная плоскость должна проходить на верху уровня, она обозначается соответственно буквами Х и Y. Две данные оси маркируются соответствующим образом на крышке устройства сверху. Каждый луч должен иметь проверенную ось. Его калибруют при необходимости с использованием инструкции или обращаются в центр обслуживания измерительных приборов.

Вернуться к оглавлению

Как проверить точность и провести калибровку лазерного уровня?

Вернуться к оглавлению

Этапы проверки точности прибора

Процесс замеров излучений прибора на точность лазерного уровня.

Проведение замеров излучений прибора на точность лазерного уровня связано с тремя моментами, основанными на проверке:

Луча по горизонтали (Х).
Луча по вертикали (Y).
Наклона плоскости.

Для проведения проверки измерительного прибора действуют согласно схеме, предусматривающей следующий порядок, позволяющий проверить точность:

Проверяют оси X и Y, чтобы выяснить, какая из них требует калибровки, так как одна из них может быть верной, а вторая – нет.
Проверяют ось Y по обеим сторонам, продолжая проверку при ее верной калибровке по обеим сторонам, а ось Х проверяют относительно оси Y.
Проверяют оси Х и Y относительно друг друга, чтобы сравнить их положительные и отрицательные значения.

Необходимо отдельно рассмотреть все этапы проведения проверки каждой оси.

Чтобы проверить горизонтальный луч Х, выполняют следующие действия:

Места установки лазерной рулетки для проведения измерений.

Помещают устройство на штатив либо располагают его на плоскости, чтобы оно находилось на расстоянии 30 м от стены, а луч Х выходил на стену.
Включают прибор.
Делают отметку, соответствующую уровню, через который проходит центр луча.
При слишком ярком свете пользуются приемником лазерного излучения.
Проворачивают прибор на 180°, направляя на стену горизонтальный луч Х.
Отмечают положение центра проекции Х недалеко от первой метки, соблюдая одну линию для двух меток.
Лазерный уровень должен иметь точность, соответствующую всем характеристикам, которые предусмотрены производителем.
При нахождении отметки в интервале соответствующих характеристик, калибровка луча Х не требуется. После этого переходят к проверке второго луча Y.
В конце проверки горизонтальной плоскости проводят замер разницы, которая является фактическим отклонением, характеризующим положение точек: одна отмечена первой, а вторая – в последнюю очередь.

Полученное отклонение не должно иметь значение, превышающее значение, заданное изготовителем прибора.

Для проверки оси Y выполняются действия:

Принцип работы лазерного уровня.

Поворачивают аппарат под прямым углом. Направление луча Y должно совпадать с расположением стены.
Далее отмечают положение для центра проекции с помощью приемника лазерного излучения, если есть необходимость в глушении яркого света.
Затем осуществляют поворот нивелира на угол, равный 180°, обратив метку Y с положительным знаком на стену.
После следует отметить точку, на которую приходится центр проекции с учетом первой отметки.
Проверив все характеристики, полученную отметку сравнивают с заявленной точностью прибора.
При расположении отметки в предусмотренном инструкцией интервале для оси Y калибровку не производят.
Далее продолжают осуществлять проверку точки Х, которая является последней по отношению к точке Y.

Вернуться к оглавлению

Проверка точности прибора по вертикали и наклону плоскости

С целью проведения проверки в проекции вертикально нивелир поворачивают под прямым углом по отношению к тому положению, в котором проверяют горизонтальную плоскость. Проведение всех остальных замеров осуществляется аналогично, что связано с получением отклонения, которое меньше установленной изготовителем прибора точности.

Схема установки лазерного прибора для соблюдения точности измерения: 1 — лазерный прибор, 2 — заданная начальная точка створа, 3 — начальная марка, 4, 8 — стойки марок, 5 — луч лазера, 6 — заданная конечная точка створа, 7 — конечная марка.

Перед тем как проверить точность устройства по наклону плоскости, прибор устанавливается между двумя стенами в самом центре, если расстояние между ними небольшое, к примеру, 5 м. Далее прибор включают, чтобы поставить метку на стене с использованием доступного способа точки пересечения лазерных лучей. Затем делают поворот нивелира на 180° по вертикальной оси, после чего снова производится отметка в месте точки пересечения проекций.

Следующий этап проверки связан с перенесением нивелира близко к стене. При этом происходит уменьшение длины расстояния между устройством и стеной до 0,5-0,7 м. Во второй раз делают такие же отметки. После проверки точности прибора начинают проводить сравнение отметок с учетом их модуля разности. Он должен показать, что отличие отметок не превышает величины, которая показывает точность лазерного уровня, заявленную производителем.

Можно привести соответствующий пример расчета модуля разности. Если она составляет 3 мм, то есть (а1 – а2) = 3 мм, а (b1 – b1) = 5 мм, то вычислить погрешность можно по формуле: |(а1 – а2) – (b1 – b1) |. Таким образом, |3 – 5| = 2 мм, поэтому заявленная погрешность сравнивается с результатом, равным 2 мм.

Проверка нивелира может быть связана с обнаружением отклонения, превышающего величину, установленную производителем, поэтому исправление неисправности прибора своими руками не рекомендуется. Нивелир является слишком сложным прибором: выполнить калибровку его осей в домашних условиях не реально. За помощью следует обратиться к специалисту сервисного центра.

Вернуться к оглавлению

Как проверяют линейный самовыравнивающийся лазерный уровень?

Нивелир, оснащенный маятниковым механизмом, является наиболее применяемым видом измерительного устройства в строительстве. С цель проверки его точности следует провести следующие операции:

Выполнить первый тест можно путем проверки точности устройства, учитывая наклон в стороны горизонтальной проекции.
Нивелир устанавливается на расстояние, равное 2-4 м от стены. Затем с помощью карандаша делают метку, учитывая уровень прохождения луча.
Далее лазерный уровень поворачивают вправо вокруг оси, подводя луч левым краем к метке. Затем правый край луча подводят к отметке в противоположную сторону.

Если луч остается на отметке, то работу лазерного уровня можно считать точной. При перемещении луча вниз или вверх от самой метки плоскость луча имеет отклонение вправо или влево.

После этого переходят к другому тесту, позволяющему проверить точность лазерного уровня, проверяя угол наклона плоскости назад либо вперед. Для установки прибора используют штатив, который требуется установить возле стены. Далее его включают, разворачивают уровень к стене и отмечают луч отметкой №1.

Повернув прибор на 180° вокруг оси, ставят отметку №2 на вторую стену. Если предусмотреть расстояние от одной стены до другой, равное 3-4 м, то оно будет достаточным, чтобы проверить точность лазерного уровня. Далее устройство переставляется ближе к стене, которая находится с другой стороны, чтобы проекция луча могла точно падать на отметку №2 при соответствующей высоте штатива.

Затем лазер снова разворачивают на 180°, чтобы проверить совпадение луча с отметкой №1. Если наблюдается совпадение, то работа устройства является точной. При расположении луча ниже или выше отметки происходит заваливание плоскости нивелира назад или вперед.

КАК ПРОВЕРИТЬ ЛАЗЕРНЫЙ УРОВЕНЬ!?

Для того что-бы проверить лазерный уровень на корректность настройки проецируемых опорных плоскостей, потребуется пару минут перед началом работ.

Лазеные уровни бывают разных видов, комплектаций и характеристик, но всех их объединяет одно — это построение опорных плоскостей. Ниже мы приведем пример настройки самых распространенный лазерных уровней 3D 12(16) лучей и 5-и лучевых лазерных уровней.

ПРОВЕРКА ЛАЗЕРНОГО УРОВНЯ ПЕРЕД ПРИМЕНЕНИЕМ

В первую очередь нужно проверить погрешность вертикальных лучей. В качестве эталона вертикали используйте отвес(нить с привязанным снизу грузилом). Для этого ставим лазерный уровень в центре комнаты, а отвес привязываем как можно выше к потолку.

Установите прибор на расстоянии порядка 1,5 м от отвеса (см. рис. А1).

1. Разблокируйте компенсатор, включите вертикальный излучатель, совместите ось вертикальной лазерной линии с нижней точкой отвеса.

2. Если отклонение оси вертикальной линии от подвеса превышает 0,2 мм на 1 м длины подвеса (например, для отвеса длиной 2,5 м – максимальное отклонение не должно превышать 0,5 мм) – обратитесь в сервисный центр.

Логика проверки следующая: луч должен осветить подвес полностью сразу и равномерно. Если вертикальная линия лазерного нивелира отклонена, то вы сразу заметите, как луч постепенно освещает нить, начиная сверху или снизу.

Рис. А1 – проверка вертикального луча лазерного уровня.

Для проверки лучше использовать светлую нить. На рисунке отклонение луча показано утрировано, для понимания. На самом деле отклонение на 1мм на длину всего подвеса — весьма плохой показатель.

ПРОВЕРКА ГОРИЗОНТАЛИ ЛАЗЕРНОГО УРОВНЯ

Для проверки необходимы 2 параллельные вертикальные стены расположенные друг напротив друга на расстоянии 5 м.

1. Установите прибор максимально близко к одной из стен (см. рис.A2). Включите вертикальный и горизонтальный излучатели, разблокируйте компенсатор. Разверните прибор излучателями в сторону ближней стены, чтобы пересечение лазерных линий на стене располагалось напротив прибора. Отметьте положение точки пересечения лазерных линий метка А1. На дальней стене напротив прибора отметьте точку B1.

2. Поверните прибор на 90°, измерьте отклонение оси луча от отметки В1 (см. рис.B). Если отклонение превышает 1 мм – обратитесь в сервисный центр.

3. Повторите пункт 2 еще 2 раза, поворачивая прибор в одном направлении.

4. Перенесите прибор к противоположной стене, отметьте пересечение лазерных линий меткой В2 (метки В1, В2 должны находиться на одной вертикали) (см. рис.C).

5. Поверните прибор на 180° и отметьте на противоположной стене пересечение лазерных линий меткой A2 (метки A1, A2 должны находиться на одной вертикали) (см. рис.D).

6. Измерьте расстояния dA, dB между метками А1, А2 и В1, В2 соответственно (см. рис. D). Если разница между значениями dA, dB превышает 2 мм – обратитесь в сервисный центр.

Рис. А2 – проверка горизонтального луча лазерного уровня.

Рис. В — проверка горизонтального луча лазерного уровня.

Рис. С — проверка горизонтального луча лазерного уровня.

Рис. D — проверка горизонтального луча лазерного уровня.

ПРОВЕРКА ЛАЗЕРНОГО УРОВНЯ С 5-Ю ЛУЧАМИ

Принципиальных отличий от настройки лазерного уровня с 12 лучами ни чем не отличяется.

В первую очередь нужно проверить погрешность вертикальных лучей. Для этого ставим лазерный уровень в центре комнаты, а подвес (нить с привязанным снизу грузилом) привязываем как можно выше к потолку. Включив один из или единственный вертикальный луч лазера, поворачиваем плавно луч в направлении подвеса. Логика проверки следующая: луч должен осветить подвес полностью сразу и равномерно. Если вертикальная линия лазерного нивелира отклонена, то вы сразу заметите, как луч постепенно освещает нить, начиная сверху или снизу.

Если прибор благополучно прошел проверку вертикали, следует проверить горизонталь.

Для этого понадобиться горизонтальная плоскость, от которой мы будем отталкиваться. Это может быть нить/линия, размеченная по уровню. Длина такой плоскости желательно 2м и более. После того как вы нашли базовую горизонтальную плоскость, следует включить горизонтальный луч лазерного уровня и с помощью штатива (трипода) навестись на базовую плоскость. Принцип такой же, как и для вертикали.

Лазерная линия должна касаться размеченной базовой плоскости сразу и полностью, но не равномерно, начиная с любого из концов. Следующий эксперимент точнее покажет погрешность горизонтального луча относительно горизонтали. Для этого помечаем точку-конец любой стороны из сегмента горизонтального луча. Поворачиваем, что бы точка противоположного конца совпала по горизонтали. Измерим разность линейкой между точками.

Хорошее значение такой разности — меньше миллиметра. Эксперимент следует проводить на расстоянии от стены метрах 3-5.

ВСЕ, БЕЗ ИСКЛЮЧЕНИЯ, ЛАЗЕРНЫЕ УРОВНИ в НАШЕМ ИНТЕРНЕТ-МАГАЗИНЕ ПРОШЛИ ПРОЦЕДУРУ ПРОВЕРКИ И ЕСЛИ ЭТО ТРЕБУЕТСЯ, КОЛИБРОВКИ!

ЗАКАЗАТЬ можно перейдя по ссылке КАТАЛОГ ЛАЗЕРНЫХ УРОВНЕЙ 360°

Как отрегулировать лазерный уровень на точность

С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.

Подготовка нивелира к работе

Перед тем как начинать использование устройства, нужно выполнить простые правила. Если нивелир работает от аккумулятора, то его необходимо зарядить. При наличии обычных батареек их нужно вставить в предназначенный для питания отсек. Для проверки работоспособности устройства включите его. Если появился лазерный луч или точка, то прибор функционирует. Начинайте подготовку к работе.

От расположения лазерного нивелира зависит качество разметки. Поэтому нужно найти наиболее подходящее место и правильно установить прибор. Для этого необходимо соблюдать определённые требования:

проецирование лазерной линии или точки должно происходить без препятствий. Луч не должен прерываться;
прочитайте в инструкции информацию о максимальном расстоянии от нивелира до объекта. Превышать его не рекомендуется без специального приёмника. С уменьшением расстояния снижается погрешность разметки;

Приёмник нужен для увеличения дальности действия нивелира

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

Установите прибор на ровной плоскости или закрепите на штативе.
Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
Настройте величину угла и скорость вращения луча, если эти функции есть.
Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Пластина нужна для увеличения точности и дальности замеров

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

Включите прибор. Красная линия покажет нулевой уровень будущего пола.

Нулевой уровень отмечают маркером

Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

Лазерный луч строит линию по периметру

Установите лаги по лазерным линиям.

Лаги установлены по красной линии

После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

Метка для проверки уровня установки лаг

Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Проверка уровня установленных лаг

Видео: Установка лаг для пола с помощью лазерного нивелира

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

Работа на стенах с использованием нивелира

Для работы на стенах у нивелира ещё больше возможностей:

выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

Проверка ровности стен

Укладка плитки на стенах

Наклонные линии нивелиром

Расклейка декоративных бордюров на стенах

Установка техники с помощью нивелира

Применение нивелира для монтажа перегородок

Использование нивелира для измерения расстояний

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

Проверка точности горизонтального луча

Проверка точности вертикального луча

Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

Отвес вдоль стены

Совмещение вертикального луча с отвесом

Проверка лазерного уровня на точность разными способами

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

Проводки нивелира очень тонкие

Смещение всех плоскостей влево

Горизонтальная линия сдвинута

Шестигранники и отверстия для регулировки

Дуга вместо линии

Регулировочные винтики при образовании дуги

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

Купили лазерный уровень на штативе, однако он указывает не правильный уровень. Как нам настроить этот уровень?

Рекомендация первая если Вы не специалист то этим лучше не заниматься вовсе а обратится в компанию которая этим занимается, но лучше такой лазерный уровень возвратить и взять новый. Но если Вам некуда обратится то тогда нужно выполнить следующие действия.

Общие настройки лазерного уровня связаны с регулировкой вертикальной направленности лазерного луча, которую проводят по отвесу. Если обнаруживается дугообразность линии, нужно открыть формирователи луча, потом с помощью винтов получить прямой луч свечения. После получения идеальной лазерной линии на отвесе делаются метки всех деталей, относительно сделанной регулировки.

Это исправляют в первую очередь а уж потом переходят к горизонтальным настройкам.

Горизонтальность нужно регулировать только очень маленькими движениями блока, содержащегося в лазере. Сначала необходимо слегка отвернуть фиксирующие винты и сдвигать блок тонкой пластинкой, используя ее как рычаг. Как только результат достигнут то все крутящиеся части необходимо посадить на клей. Фиксирующие винты задействовать вообще не нужно. Иначе вся настройка собьется.

Применение лазерного уровня при проведении ремонта квартиры намного ускоряет весь процесс работы и можно сказать, что он есть у всех бригад профессионально занимающихся ремонтом. При этом наличие дорогого уровня у мастера нисколько не указывает на степень его квалификации – простой криворукий Федя, показав заказчику инструмент за 20К, всё равно зальет стяжку или сделает подвесной потолок только в силу своих способностей. Основная же масса бригад особо не беспокоясь используют недорогие лазерные уровни, при этом полность надеясь на точность китайского барахла. И практически все мастера после покупки лазерного уровня никогда не проверяют его на точность и все погрешности настройки уровня начинают выявляться в процессе работы, когда вылазят все косяки проведённой работы. Кривые перегородки, заваленные проёмы, стяжки залитые в уклон, криво наклеенные обои сразу покажут зашореность таких криворучек. И особой разницы между дорогим и дешёвым уровнем в плане доверия к точности нет – вся конечная настройка любого лазерного уровня является механической и очень явно зависит от сборщика на производстве.

Используя самые высокоточные инструменты с нулевыми отклонениями на любых расстояних ( водяной уровень и отвес ) можно без особых проблем проверить ваш лазерный уровень и по возможности его настроить практически идеально ( 0.00 мм на 15 метров ). Большее расстояние при ремонте в квартире обычно не требуется да и сама линия свечения лазера на дальних расстояниях начинает размываться.

При отсутствии водяного уровня проверить лазерный уровень можно обычным встречным замером на желательно большом расстоянии (6-10 метров), что даст более точное выявление погрешности.

С отвесом всё более проще: прикрепив его к потолку вы сразу же увидите как светит вертикаль уровня – по шнуру отвеса или со смещением.

И теперь, когда известны все исходные по трём основным направлениям можно приступить к настройке китайского лазерного уровня и сделать из него реальный инструмент с практически нулевыми допусками.

Сниимаем аппарат со штатива и откручиваем 3 винта в подставке.

Снимаем стопорное кольцо на поворотной оси инструмента и выкручиваем 4 винта в основании.

Внутри подставки закреплён магнит, который там просто бесполезен – т.к. сам маятник сделан из аллюминиевого сплава, а винт, накрученный снизу, из латуни. Быстрое успокоение маятника при таких материалах просто не работает, что конечно является в данном случае плюсом. Сверхсильный неодимовый магнит в любом случае помешал бы нормальному выравниванию маятника и также явился бы частью причин возникновения погрешности. Вместо магнита, который удаляется, желательно просто увеличить вес маятника, что сделает его выравнивание более стабильным, но конечно приведёт к более длительному времени успокоения.

Далее откручиваем ещё 4 винта на самом корпусе.

Снимаем переднюю часть и видим сам маятник и блоки лазеров со стеклянными трубками, которые формируют линию из точки лазера.

Два сквозых винта в маятнике вобщем и являются всем центром настройки лазерного уровня. Один настраивает точность луча вдаль, другой вертикаль или горизонт – решать уже вам что нужнее. Просто одновременно настроить вертикаль и горизонт не получится – при обследовании нескольких таких экземпляров обнаружилось что вставленные блоки, которые зафиксированны двумя винтами, не дают развёртку линий креста под углом ровно в 90 градусов.

Сама настройка производится именно в таком виде, со снятой передней частью. Полуразобранный инструмент устанавливается обратно на треногу, при этом части основания лучше закрепить, чтобы уровень случайно не упал во время перетаскиваний для настройки.

Вся настройка начинается с регулировки винтом в маятнике вертикали свечения лазерного луча по отвесу. При этом, если линия имеет дугообразность, то придётся расковырять клей, который фиксирует формирователи луча и регулировкой винтами добиться прямой линии свечения по всей длине шнура отвеса. Сразу же после выставления идельного отображения луча лазера на верёвке отвеса необходимо зафиксировать клеем все детали относящиеся к проведённой регулировке.

Следующим этапом встречными замерами или по меткам гидроуровня проверяется горизонт и если дополнительно натянуть шнур с краёв линии , то можно определить и дугообразность свечения, которая исправляется в первую очередь. Конечно если горизонт после предыдущих манипуляций получился идеальным, то можно просто радоваться. Если нет – то можно начать его регулировку, при которой винты в маятнике уже нельзя трогать т.к. этим собъётся только что настроенная вертикаль.

И поэтому регулировка горизонта возможна только небольшими подвижками всего блока в котором находится лазер. Перед этим необходимо слегка ослабить винты фиксации и сам сдвиг производить шилом, действуя им в качестве рычага. После получения нужного результата также необходимо все части, которые крутились, зафиксировать клеем, но винты фиксации уже трогать нежелательно, т.к. при их затягивании и соответственно скользящей нагрузке на сам блок, который они фиксируют, вся проведённая настройка может исчезнуть. Конечно стоит попробовать затянуть винты фиксации и если у вас это получилось без сбива, то поздравив себя ещё раз, можно приступить к последнему этапу – регулировке горизонта вдаль.

Эту настройку можно производить просто встречными замерами на двух одновременно видимых углах стен на расстоянии 5-6 метров между собой или по меткам гидроуровня. Если таких углов в помещении нет, то для настройки можно использовать практически любые вещи: стремянки, правило прислоненное к стене. Вся регулировка производится винтом в маятнике, при выкручивании или затяжке которого меняется центр массы маятника и соответственно угол наклона линии свечения лазера вдаль. Конечно для создания меток можно использовать гидроуровень, но его ещё необходимо будет найти, наполнить водой, проверить правильность меток и будет необходим помощник. Такая последовательность занимает много времени в отличии от простых встречных замеров, при которых погрешность сразу показана. Винт на маятнике по завершении всех подкручиваний необходимо также зафиксировать клеем, что сохранит настройку при самых разнообразных ударах при работе или перевозке.

После такой настройки погрешность лазерного уровня на заданном вами растоянии практически будет нулевой. Точность водяного уровня и шнура отвеса сделают из ПГ почти эталон точности и вы с лёгкостью утрёте критиков или понторезов с дорогими лазерными уровнями 🙂

Что делать, когда лазерный уровень перестал работать?

Лазерный уровень — независимо от его типа — обязательно доставит вам проблемы в определенный момент времени. Даже лучшие бренды и их высококачественные модели могут сломать пот и выйти из строя. Или, что еще хуже, сломаться.

Это может быть так же часто, как ошибка калибровки линейного лазерного уровня DeWalt или более серьезная проблема нивелирования с вращающимся уровнем Bosch. Проблемы разнообразны, как и причины.

Хорошо, что большинство этих проблем решаемо.Как профессионал, вы, возможно, уже знаете основные методы устранения неполадок для всех ваших инструментов. Но если вы невежественны, это краткое руководство вам поможет.

Это список наиболее распространенных проблем с лазерным уровнем и их решения. О проблемах повсеместно сообщали пользователи лазерных уровней в США и наши читатели, в то время как решения были получены от производителей, технических специалистов по лазерным уровням и нашей собственной группы экспертов.

Лазерный уровень перестает работать — Общее руководство по поиску и устранению неисправностей

Чтобы упростить использование этого руководства, мы структурировали его в виде вопросов и ответов.Каждый вопрос связан с проблемой, на которую затем дается одно или несколько решений, начиная с лучшего и самого простого.

Мой лазерный уровень перестает работать. Что делать для устранения основных неисправностей?

Несколько шагов, которые необходимо выполнить, прежде чем использовать расширенное решение или позвонить в сервисный центр:

Если батарея разряжена

Проверьте источник питания. Замените его на новый или только что заряженный. Если ваш лазерный уровень поддерживает прямую зарядку, попробуйте подключить устройство к входу переменного / постоянного тока и использовать.Если он работает, вам необходимо немедленно утилизировать аккумулятор и заменить его.

Если ротационный лазерный луч не вращается

Проверьте, можно ли вручную повернуть лазерную головку. Если вы чувствуете, что что-то застряло, это может привести к повреждению такелажа или компенсатора. В любом случае лучше проконсультироваться в ремонтном центре (производителя).

Попробуйте слегка встряхнуть устройство и посмотрите, нет ли незакрепленных деталей. Их затягивание может сработать.

Это также может быть вызвано эродированными соединениями (ротационный лазер) или отсутствующими деталями из-за падения.Такие проблемы потребуют правильной диагностики и профессиональной помощи.

Pro Tip — В случае легкой коррозии деталей лазерного уровня используйте антикоррозийные мази, такие как WD-40.

Если пульт дистанционного управления не работает

Пульт дистанционного управления лазерным уровнем должен находиться в зоне прямой видимости (LOS) для работы. Убедитесь, что вы находитесь в непосредственной близости от устройства, пытаясь дистанционно управлять им.

Если проблема не исчезнет, попробуйте заменить батарейки в пульте дистанционного управления.

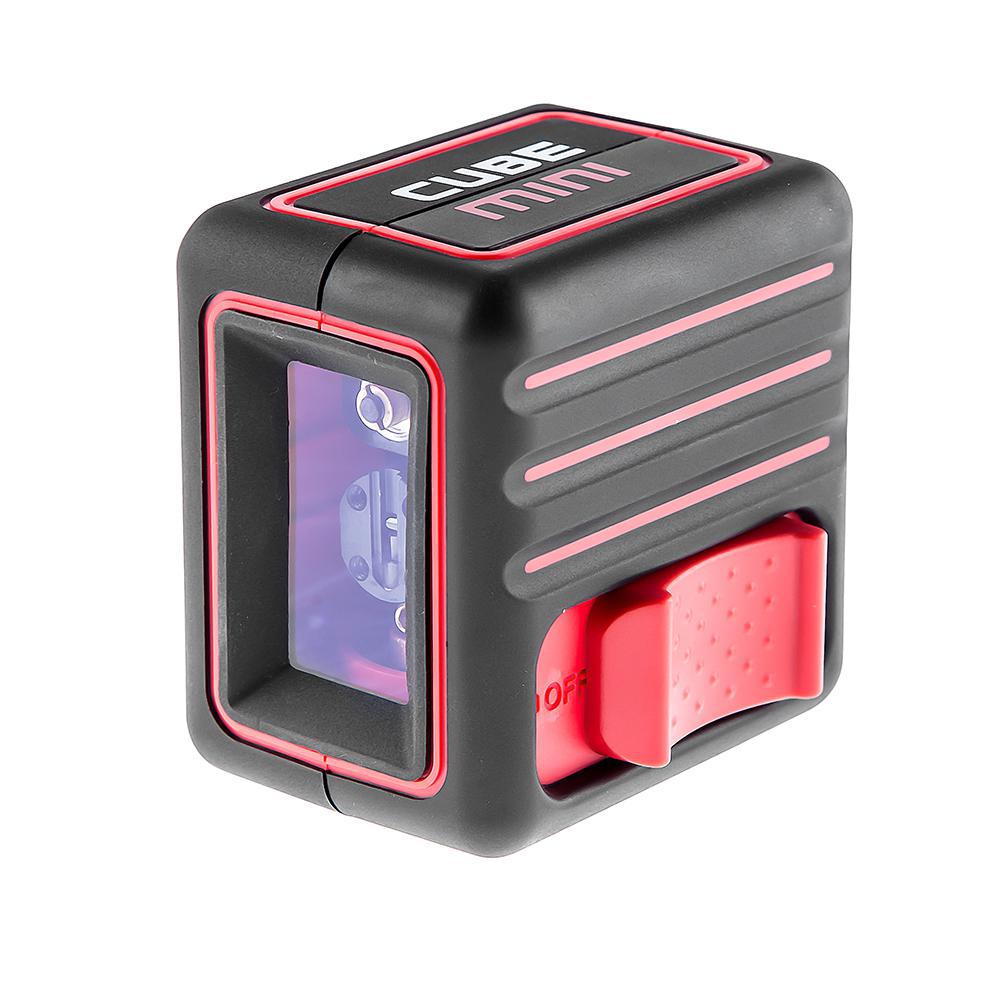

Если линейный лазерный уровень не излучает

Источник света может сломаться или он не получает достаточной мощности. Попробуйте проверить источник питания.

Неправильная калибровка

Выполните следующие действия для калибровки или повторной калибровки вашего поворотного уровня:

Включите устройство и поверните его лицом к стене. Отметьте первый лазерный луч как A +
Поверните его на 180 градусов и повторите процесс. Сделайте пятно луча как A-
. Если эти отметки не находятся на одном уровне, центральная точка (отметьте ее как B +) будет считаться истинным уровнем.
Поверните ее на 90 градусов и сделайте другую отметку, C +.Если расстояние между B + и C + больше, чем указано в руководстве к вашему устройству, вам необходимо откалибровать
Отрегулируйте пробирку уровня соответствующим образом и повторяйте процесс до тех пор, пока расстояние не окажется в пределах лимита

Возможно, вам потребуется выполнить следующие действия. инструкции / рекомендации, предоставленные вашим производителем для лучшей калибровки и последующего устранения неполадок.

Если с лазерным уровнем неправильно обращаются или он упал на пол, для достижения точности важна повторная калибровка.

Почему мигает мой лазерный уровень?

Это в основном проблема с аккумулятором, когда устройство показывает низкий уровень заряда. Попробуйте заменить его. Если проблема не исчезнет, попробуйте сбросить уровень.

Как исправить то, что у меня постоянно отключается уровень?

Сначала проверьте и замените аккумулятор. Если он по-прежнему отключается автоматически, проблема может быть в контактах. С помощью ватной палочки оберните ее спиртовой салфеткой, затем очистите контакты в контейнере для батареи.Скорее всего, это должно исправить.

Почему моя аккумуляторная батарея быстро разряжается?

Причин может быть несколько. Наиболее распространенным является то, что батарея может быть разряжена и больше не может удерживать питание. Хороший способ проверить это — подключить устройство к адаптеру переменного / постоянного тока / источнику питания и посмотреть, работает ли устройство в течение более длительного периода. Если это так, вы можете подтвердить, что батарея разряжена.

Другой причиной может быть низкий уровень использования. Вы использовали свое устройство несколько часов, а затем использовали его через несколько месяцев? В таком случае возможно, что аккумулятор не полностью зарядится.Чтобы решить эту проблему, необходимо полностью разрядить его (используя устройство до тех пор, пока оно не перестанет включаться), а затем зарядить его до 100%. Этот трюк работает в большинстве случаев с такими типами батарей, как Ni-MH и Li-ion.

Как избежать разрядки аккумулятора в PLS 180?

Если батарея разряжена слишком сильно, вам придется вынимать батарею после каждого использования, чтобы сохранить заряд. Если вы являетесь ежедневным / частым пользователем, свяжитесь со службой поддержки PLS.

Я слышу щелчок лазерного уровня.Как мне это исправить?

Убедитесь, что звук щелчка возникает только при включении устройства. Если да, то проблема не в том, а в звуке механического переключателя, который помогает различать горизонтальное и вертикальное выравнивание. Попробуйте изменить выравнивание, и звук должен исчезнуть. Известно, что нивелиры Джонсона (номер модели — 40-6530) обладают этой функцией.

Если механического переключателя нет, это может быть ослабленный болт или какой-либо другой небольшой компонент. Вам следует обратиться в сервисную службу и не заниматься вскрытием корпуса.

Что делать, если у меня плохая видимость?

Быстрое решение — снизить скорость двигателя ротационного лазерного уровня. Это увеличит интенсивность лазерного луча и сделает его сильнее и заметнее даже при дневном свете.

В линейном лазерном уровне вы можете улучшить видимость, используя только что заряженную батарею или новую пару щелочных батареек. Свежие батареи выдают больше мощности, в результате чего уровень пульсирует более ярким лучом.

Pro Tip — Всегда имейте при себе дополнительную пару аккумуляторов и используйте их в таких чрезвычайных ситуациях.Когда видимость больше не является проблемой (например, в ночное время), вы можете вернуться к использованию старой батареи.

Лазерный луч не виден из-за яркого света

Лазерный детектор позволяет обнаруживать лазерные лучи в сложных условиях освещения Солнечный свет или яркий свет могут сделать луч лазерного уровня невидимым для глаз. Чтобы решить эту проблему, используйте лазерный детектор , который может сделать луч видимым среди яркого окружения.

Совместное использование лазерного датчика уровня и лазерного уровня может обеспечить более точное нивелирование.Если устройство лазерного уровня расположено выше уровня головы, детектор необходимо отрегулировать на высокий уровень для достижения наилучших результатов.

Неправильное обращение и падение лазерного нивелира

При падении или неправильном обращении с лазерным нивелиром могут быть потеряны все его настройки или устройство может быть повреждено.

Выполните тест калибровки в горизонтальной плоскости, чтобы проверить, правильно ли работает лазер. Также проведите калибровочный тест, чтобы проверить, работает ли устройство должным образом.

Если после этого обнаружатся какие-либо дефекты или проблемы, обратитесь за профессиональной помощью.

Как предотвратить ошибки нивелирования или выравнивания ротационных лазерных уровней?

Избегая использования какого-либо оборудования / оборудования в одном помещении / помещении. Вибрации (в основном через пол и стены) от этих машин могут влиять на выравнивание и приводить к ошибкам. Даже незначительная реверберация может привести к появлению неустойчивых линий и повлиять на ваши измерения.

Если удаление других машин невозможно, вы можете использовать прочный штатив, который минимизирует проблему.Если обнаруживаются только колебания пола, установите уровень на стену.

Обратите внимание, что это механизм предотвращения, а не корректирующее решение.

Как избежать дребезжания маятника во время путешествия?

Не существует однозначного способа носить лазерный уровень и избегать дребезжания маятника, потому что в любом выбранном вами режиме будут удары. Один из способов избежать этого — купить уровень с маятниковым замком / переключателем. Известно, что эта блокировка есть у лазерных уровней PLS и Hilti.

Как проще всего проверить точность моего лазерного уровня?

Используйте свой гараж или свободную комнату в доме, чтобы протестировать лазерный уровень, прежде чем брать его на работу.Отметьте точки на более чем двух стенах и используйте это измерение / выравнивание для всех будущих работ. Раз в месяц или два, если вы используете его ежедневно, просто запускайте лазерный уровень и проверяйте его снова.

Если лазерный луч попадает в одни и те же точки, то ваш лазерный уровень годен. В противном случае может потребоваться повторная калибровка.

Контрольный список для поиска и устранения неисправностей специализированного лазерного уровня

Если ничего не помогает, прежде чем обращаться в службу технической поддержки производителя устройства, воспользуйтесь этими указателями.

Проверьте аккумулятор, чтобы убедиться, что он не разряжен. При необходимости заменить.
Проверить адаптер / зарядное устройство на наличие неисправностей. При необходимости попробуйте другой адаптер / зарядное устройство.
Попробуйте подключить зарядное устройство непосредственно к уровню (если функция имеется).
Найдите какие-либо движущиеся части в корпусе уровня.
Если он включается, включите / выключите все функции (питание кнопку, пульт дистанционного управления, индикатор батареи и т. д.)
Перекалибруйте устройство
Попробуйте сбросить настройки устройства

Полезные ресурсы

Если у вас есть инструмент DeWalt, Craftsman, Black + Decker или Porter-Cable, проверьте эта онлайн-платформа для ремонта
Если вы являетесь пользователем Bosch, посетите Сообщество Bosch (BOB).Он содержит сотни тем, в которых обсуждаются проблемы и решения с лазерными уровнями Bosch и другими инструментами. Вы также можете опубликовать свои собственные проблемы и запросить обходные пути у сообщества. корпус лазерного уровня. И делать это совсем не рекомендуется, так как это может вызвать множество проблем.
В Интернете доступны руководства и обучающие видеоролики, в которых пользователи открывают машину, чтобы найти производственные / конструктивные дефекты и проблемы с механическим истиранием.Они утверждают, что решили эти проблемы, но мы не предлагаем следовать им.
Лучше всего сначала выполнить базовое устранение неисправностей лазерного уровня. Если это не решит проблему, обратитесь в сервисный центр производителя вашего устройства.
Даже если ваш лазерный уровень работает нормально, чтение этого руководства подготовит вас к будущему.
Как проверить точность лазерного уровня | 2021
Привет, ниндзя, как вы все? Надеюсь, с вашими проектами все гладко! Сегодня я хочу быстро поговорить с вами о , как проверить лазерный уровень на точность.
Лазерный нивелир инструмент s являются одними из самых точных инструментов в строительной отрасли. При выполнении задач по выравниванию, таких как укладка фундамента, электромонтажные работы, разметка стен, шкафов, облицовка пола и стен, подвесных потолков, окон и т. Д., Включая выравнивание земли с помощью лазерного приемника уровня для экскаватора, прикрепленного к стреле машины.
… точность — это все !!!
Распространенное предположение, которое ошибочно делают большинство строительных рабочих и любителей DIY , что новые или даже бывшие в употреблении лазерные нивелиры не нуждаются в калибровке.Стоит отметить, что даже самые лучшие лазерные уровни подвержены случайным ошибкам калибровки или падению уровня точности.
Так как же проверить точность лазерного уровня?
Ну, ниндзя-самоделки и профессиональные строители, это для вас.
Посмотрите это видео, которое показывает нам, как проверить точность лазерного уровня

Перед тем, как приступить к любым жизненно важным задачам измерения и нивелирования, рекомендуется проверить точность вашего лазерного уровня .Неправильная калибровка или отклонение от уровня точности могут и часто приводят к негативным или катастрофическим последствиям.
В связи с этим очень важно правильно откалибровать лазерный уровень, чтобы гарантировать, что качество и точность вашей работы соответствуют удовлетворительным стандартам. После покупки подходящего лазерного уровня вы должны проверить калибровку и точность, чтобы избежать ненужных сюрпризов.
Знаете ли вы, что температура окружающей среды может влиять на ваши измерения? Ваш лазерный луч может быть отклонен, особенно при разнице температур от земли вверх, потому что тепловые колебания являются самыми большими вблизи земли.
Если возможно, установите лазерный уровень на имеющийся в продаже штатив и поместите инструмент для нивелирования в центре рабочей зоны.
Температура окружающей среды, внешнее давление, износ, неправильное обращение и падение с большой высоты являются основными причинами изменений в точности лазерного уровня .
Если ваш лазерный нивелир превышает максимальное отклонение , разрешенное производителем во время одного из тестов, вы должны увидеть процедуру повторной калибровки или отнести ее к местному поставщику инструментов вашей марки, чтобы он провел повторную калибровку для вас.

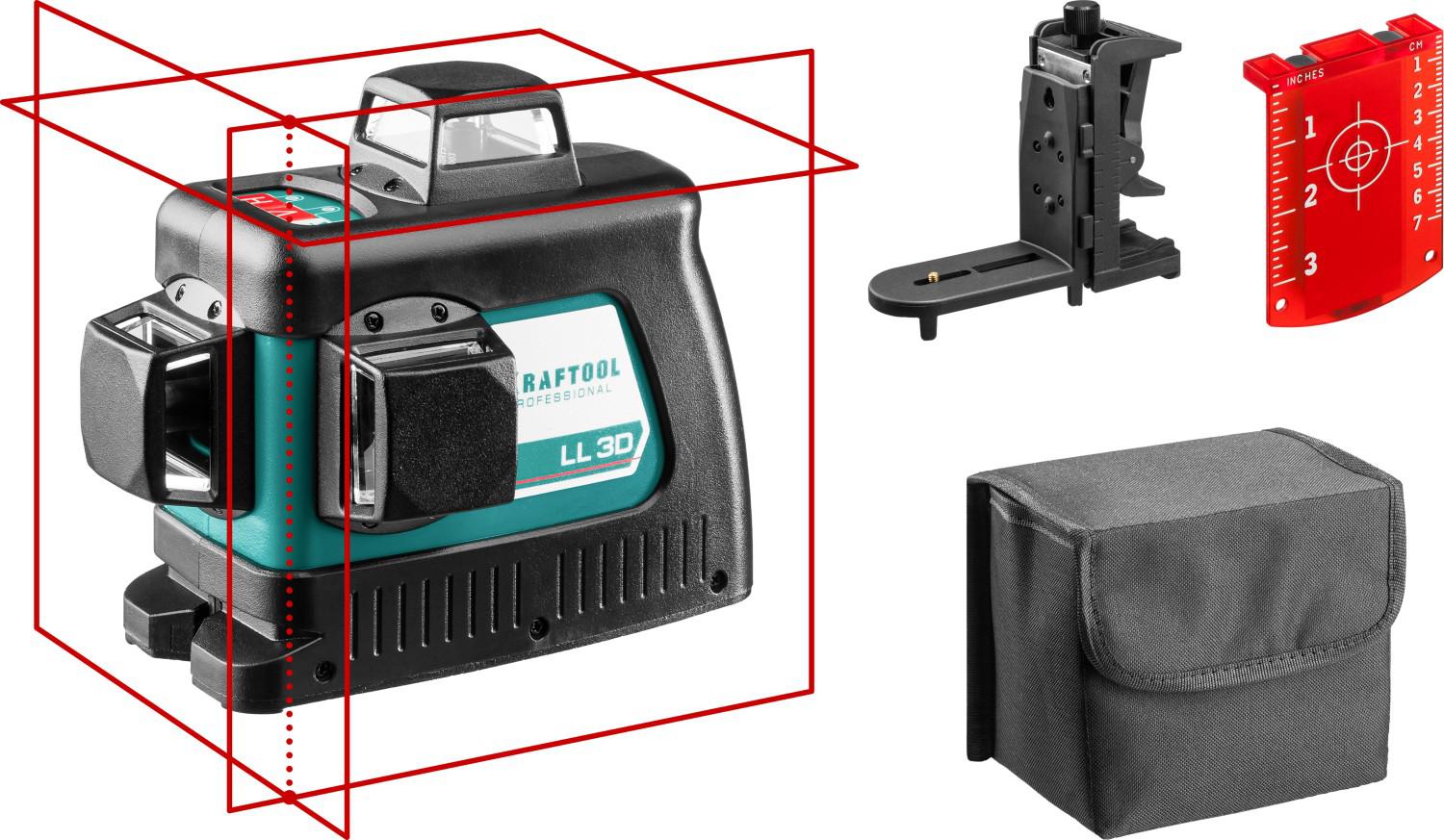

Если у вас есть лазерный уровень 360, такой как Topcon, Leica или аналогичный… это видео может помочь вам лучше понять, как проверить, нуждается ли ваш лазерный уровень в калибровке!

Установка лазерного нивелира . При подключенных батареях или источнике питания установите лазерный уровень на штатив . Убедитесь, что головка штатива выровнена, используя ножки штатива и плотницкий уровень. Лазерный уровень должен свободно вращаться по оси на 360 градусов.Если нет, внесите необходимые корректировки, пока это не произойдет.
Включите лазерный уровень и поверните устройство к целевой стене или поверхности. Поместите лазерный уровнемер на поверхность цели. Он должен подать сигнал, приступить к отметке целевой области.
Повторите процесс, на этот раз повернув лазерный уровень на 180 градусов. Убедитесь, что при выполнении этого шага лазер находится на том же уровне, что и на предыдущем шаге. Поместите лазерный датчик уровня в целевую область и сделайте еще одну отметку.Основная идея здесь заключается в том, что центральная точка между первой и второй метками под углом 180 градусов должна находиться в пределах допустимого диапазона вашей модели.
Поверните лазерный уровень на 90 градусов и наведите ось Y на поверхность цели. Отметьте место попадания лазерного луча.
Затем перейдите к , поверните лазерный уровень на 180 градусов еще раз и сделайте еще одну отметку. Проверьте разницу между отметками, чтобы убедиться, что расстояние по вертикали находится в пределах диапазона, установленного производителем.
Если какая-либо из осей луча не попадает в ожидаемый диапазон, вам может потребоваться калибровка лазерного уровня. Для этого вам необходимо обратиться к руководству пользователя, чтобы определить допустимую погрешность устройства. Правильно откалиброванный лазерный уровень избавит вас от множества проблем как в денежном выражении, так и в профессиональной репутации.
Как уже упоминалось, гарантия качества в строительной отрасли обеспечивает точные измерения и высокие строительные стандарты.
Теперь давайте вернемся к процессу калибровки … отправка лазерного уровня обратно производителю для повторной калибровки — это разумный шаг, который не только обеспечит более длительный срок службы вашего устройства, но и обеспечит большую экономию и, как следствие, большую отдачу от ваших инвестиций в длинный пробег.
Если гарантийный срок не истек, производитель берет на себя расходы. Однако такие меры различаются в зависимости от производителя и особенностей договора купли-продажи
Итак, это , как проверить точность лазерного уровня .В заключение, я надеюсь, что с помощью этого небольшого руководства вы сможете с легкостью определить точность вашего лазерного уровня , а если нет, то поделитесь своим мнением с нами и другими мастерами-ниндзя. Мы будем очень признательны, оставьте комментарий ниже или свяжитесь с нами.
Не забудьте ознакомиться с обзорами лазерных уровней на некоторых из лучших лазерных уровней на рынке для строителей и ниндзя, сделанных своими руками!
Советы и рекомендации по поиску и устранению неисправностей для ротационного лазерного уровня
Ротационный лазерный уровень — это усовершенствованное устройство, которое создает эффект полной 360-градусной вертикальной и горизонтальной плоскости, для чего он вращает луч света достаточно быстро, чтобы обработать операцию, освещая горизонтальная плоскость.Некоторые ротационные лазерные нивелиры имеют автоматическую технологию самовыравнивания, а некоторые имеют просто читаемые пузырьки уровня вместе с винтами, которые можно регулировать вручную.
Ротационный лазерный нивелир может столкнуться с множеством повреждений и небольшими неисправностями, которые может устранить сам пользователь. Вот некоторые способы устранения неисправностей ротационных лазеров, а также уловки по их устранению;
- Затронутое выравнивание
- Неисправность дежурной батареи
- Плохая видимость лазерного луча
- Лазерный луч не виден из-за яркого света
- Мертвая зона
- Неисправность пульта дистанционного управления
- Падение или неправильное обращение
- Поворотное устройство не отвечает
Затронутое выравнивание
Иногда ротационный лазерный нивелир не может обеспечить желаемое и идеальное выравнивание или нивелирование.Линии могут быть не идеально выровнены, а также выравнивание становится неустойчивым. Это серьезная проблема, поскольку, если выравнивание или выравнивание не отображаются должным образом в потоке, это обязательно сильно повлияет на конструкцию.
Советы по поиску и устранению неисправностей при неправильном нивелировании: ротационный лазерный нивелир нельзя размещать в местах сильных вибраций или в местах, где работает крупное оборудование, поскольку вибрации сильно влияют на выравнивание или выравнивание, делая линии неустойчивыми.
Советы по использованию: ротационный лазерный уровень всегда следует размещать на твердом и бетонном полу, либо на штативе, либо на штативе, выравнивающем потолок к полу. Если у вас нет штатива или шеста, ротационный лазерный нивелир можно закрепить на стене.
Неисправность дежурной батареи
В некоторых случаях аккумулятор ротационного лазерного нивелира может внезапно выйти из строя во время работы, и ротационный лазерный нивелир может перестать работать, что приведет к остановке операции и работы в середине процесса.Это может быть большим риском на строительных площадках, где работа должна выполняться за один раз.
Решение этой проблемы: Чтобы свести к минимуму риск выхода батареи из строя во время любой работы или операции, ротационный лазер можно подключить к внешнему источнику питания или источнику постоянного тока.
Совет: всегда необходимо подключать ротационный лазерный нивелир к внешнему источнику питания только через комбинированный преобразователь переменного / постоянного тока и зарядное устройство, которое поставлялось вместе с ротационным лазерным нивелиром.Использование других материалов может привести к необратимому повреждению ротационного лазерного уровня.
Плохая видимость лазерного луча
Бывают моменты, когда видимость лазерного луча, испускаемого ротационным лазерным уровнем, становится очень низкой, из-за чего выравнивание и нивелирование становятся менее заметными даже при нормальном освещении. Это делает невозможным точное нивелирование из-за плохой видимости луча.
Решение этой проблемы: можно изменить или уменьшить скорость вращения ротационного лазерного нивелира.Скорость обычная и обычно устанавливается в режиме вращения по умолчанию. Его очень легко изменить, так как на устройстве уже есть кнопки для изменения скорости вращения в соответствии с потребностями видимости.
Совет: , если видимость слишком плохая или если луч должен быть передан на большие расстояния, то можно также полностью остановить вращение и соответственно отрегулировать положение луча.
Лазерный луч не виден из-за яркого света
При ярком свете или солнечном свете лазерный луч роторного лазерного нивелира иногда становится полностью невидимым, что делает невозможным нивелирование ротационным лазерным нивелиром, что в конечном итоге затрудняет выполнение необходимой работы.
Решение этой проблемы: Если не видно лазерного луча, испускаемого ротационным лазерным уровнем, из-за яркого света или солнечного света на открытом воздухе, лучший способ решить эту проблему — использовать лазерный детектор. Лазерный детектор делает луч видимым даже при ярком свете. И лазерный детектор, и лазерный уровень вместе могут обеспечить более эффективное нивелирование.
Совет: если ротационный лазерный нивелир находится выше уровня головы, то лучше всего прикрепить детектор также на высоком уровне для получения идеальных и улучшенных результатов.
Советы по поиску и устранению неисправностей в мертвой зоне
Во многих случаях лазерный луч ротационного лазерного уровня не может достичь некоторых областей из-за препятствий. Область, в которую не может попасть чистый лазерный луч, называется мертвой зоной. На строительных площадках очень важно, чтобы луч доходил во всех направлениях; иначе это может повлиять на выравнивание.
Решение этой проблемы: Если есть мертвая зона при нивелировании с помощью ротационного лазерного нивелира, можно просто изменить направление вращения.Можно изменить направление вращения на режим по часовой стрелке или против часовой стрелки.
Совет: направление следует изменять только при нулевой скорости вращения при 0 ° об / мин или в режиме сканирования. Если направление не изменить, удерживая ротационный лазерный уровень на 0 ° об / мин, ротационное устройство может быть повреждено, что повлияет на его работу.
Дисфункция пульта дистанционного управления
Часто пульт дистанционного управления ротационного лазерного нивелира не реагирует, а иногда и реагирует, что создает путаницу для пользователя в отношении пульта дистанционного управления, если пульт дистанционного управления внутренне поврежден или работает.Это также создает проблему, когда дистанционное управление не работает в нужный момент.
Решение этой проблемы: многие пользователи не знают о том, что пульты дистанционного управления работают только тогда, когда существует прямая непрерывная линия видимости между удаленным датчиком и датчиком на ротационном лазерном уровне. Пульт дистанционного управления не работает, если что-то прерывается.
Совет: пульт дистанционного управления ротационным лазерным нивелиром всегда следует использовать в его эффективном диапазоне, так как он работает только в этом диапазоне.Батарейки пульта дистанционного управления необходимо регулярно менять по мере необходимости.
Падение и неправильное обращение
Ротационный лазерный нивелир
также подвержен риску падения, и если устройство используется на большой площадке с большим количеством рабочих, с ним также можно неправильно обращаться, что приведет к потере всех настроек устройства, а также может быть вероятность того, что устройство будет повреждено. поврежден.
Решение этой проблемы: Чтобы проверить, правильно ли работает ротационный лазерный нивелир, можно выполнить тест калибровки в горизонтальной плоскости.Вот шаги для проведения теста;
- Установить ротационный лазерный уровень на расстоянии 50 м от стены
- Пусть лазер направит ось X к стене и включит устройство
- Отметьте точку, куда направлен луч роторного лазерного уровня
- Поверните поворотный на 180 ° и отметьте точку
- Посмотрите, не превышает ли разница высот точек более 10 мм. тот же процесс можно повторить для оси Y
Совет: важно всегда проводить калибровочный тест, чтобы убедиться, что ротационный лазерный уровень работает правильно.Если возникнут проблемы, можно обратиться за помощью к специалисту.
Поворотное устройство не отвечает
Иногда ротационный лазерный нивелир перестает реагировать, в результате чего устройство не может выполнять какие-либо необходимые вращательные функции. Для стройплощадок это может стать большой проблемой.
Решение этой проблемы: ротационный лазерный уровень необходимо тщательно проверить. Батареи и соединение должны быть проверены, и если оба в порядке, то соединение ротации должно быть проверено на предмет любой существующей коррозии.Если есть коррозия, то для ее очистки можно нанести антикоррозийные мази.
Совет: ротационный лазерный уровень необходимо регулярно проверять. При необходимости ротационный лазерный уровень необходимо отправить на профессиональный ремонт.
Заключение
Эти проблемы незначительны, и ротационный лазерный уровень можно отрегулировать, чтобы он снова работал правильно. Наряду с хитростями и советами по устранению различных неисправностей, обслуживание ротационного лазерного уровня очень важно, поскольку, если устройство не обслуживается должным образом; Ротационный лазерный уровень не повредится безвозвратно.Итак, вот несколько советов по обслуживанию, которые очень важно запомнить;
- Устройство следует всегда хранить в прохладном и сухом месте при температуре от -10 ° F до 55 ° F.
- Если прибор намокнет, его следует протереть сухим полотенцем. Ротационный лазерный уровень нельзя класть в футляр до тех пор, пока он полностью не высохнет. Запрещается сушить устройство рядом с огнем или с помощью электрической сушилки.
- Устройство нельзя ронять или хранить в местах с постоянной вибрацией.С ним нельзя обращаться грубо, и пользователь должен быть очень осторожным.
- Калибровку необходимо регулярно проверять.
- Внешнюю часть устройства следует протирать мягким полотенцем, смоченным водой с небольшим количеством мыльного раствора. Для очистки устройства нельзя использовать сильнодействующие моющие средства, чистящие жидкости или другие химические вещества.
- Лазерное отверстие ротационного лазерного уровня можно очистить путем протирания мягкой безворсовой тканью, смоченной специальным изопропиловым спиртом.
- Окно обнаружения лазерного детектора можно очистить с помощью раствора для очистки стекла.
Ротационный лазерный уровень — сложное устройство, но если уметь обращаться с устройством, то пользоваться им не составит большого труда.
Поиск и устранение неисправностей Ротационные лазерные уровни для решения проблемы
Ротационный уровень — это устройство для профессионалов, которое создает эффект полной 360-градусной горизонтальной и вертикальной плоскости. Это устройство вращает луч достаточно быстро, чтобы выполнить операцию, проецируя горизонтальную плоскость. Некоторые проблемы могут стать для вас кошмаром, но устранение неисправностей ротационных лазерных уровней — это то, что вы можете сделать сами.В основном, ротационные лазерные нивелиры бывают двух типов — самовыравнивающиеся и ручные. Независимо от типа ротационный лазерный уровень также подвержен повреждениям и ряду неприятностей.
Поскольку устранение неполадок ротационного лазера может выполнить любой пользователь, ознакомьтесь с несколькими советами и приемами, которые помогут устранить незначительные проблемы, указанные ниже.
Устранение неисправностей ротационных лазерных уровней: нарушение нивелирования
Если вы обнаружите, что ротационный лазерный уровень не может обеспечить идеальное нивелирование, вы не можете оставаться в тишине.Устранение неисправностей ротационных лазерных нивелиров с точки зрения неправильного нивелирования может быть выполнено одним простым способом. Избегайте размещения устройств там, где работают большие механизмы, поскольку сильные вибрации будут влиять на выравнивание или выравнивание, поэтому линии будут неустойчивыми. Если выравнивание или выравнивание будут неправильными, это обязательно повлияет на конструкцию.
Чтобы решить эту проблему, установите устройство на твердый и прочный пол. При необходимости используйте штатив или штангу для выравнивания потолка с полом.Если у вас нет штатива или стойки, вы можете закрепить ротационные лазерные нивелиры на стене.
Выход из строя аккумулятора во время работы
Сталкивались ли вы когда-нибудь с внезапным выходом из строя аккумулятора при дежурстве, из-за которого устройство перестало работать? Это может быть рискованно на строительных площадках, где работы нужно завершить за один раз. Решение этой проблемы — подключение устройства к источнику постоянного тока или внешнему источнику питания. Всегда подключайте ротационный лазер к внешнему источнику питания, комбинируя преобразователь переменного / постоянного тока и зарядное устройство, которое обычно поставляется с оборудованием устройства.Использование других материалов может повредить ротационный лазерный уровень.
Низкая видимость лазерного луча в нормальном свете
Иногда лазерный луч, излучаемый устройством, очень слабый, что делает выравнивание менее заметным при нормальном освещении, в результате чего пользователи не могут достичь точного результата. Вы можете исправить это, изменив или уменьшив скорость вращения устройства. Обычно скорость устанавливается в режиме вращения по умолчанию. Однако вы можете легко изменить его, используя кнопки, предназначенные для изменения скорости вращения при необходимости.В качестве альтернативы попробуйте остановить вращение и отрегулировать положение луча, когда вам нужно перенести его на большее расстояние.
Низкая видимость лазерного луча в ярком свете
Это правда, что яркий свет или солнечный свет могут препятствовать проецированию видимого лазерного луча ротационным лазерным нивелиром. Самый эффективный способ решить эту проблему — использовать лазерный детектор. При использовании лазерного детектора лазерный луч будет виден даже при ярком свете. Комбинация лазерного детектора и ротационного лазерного уровня повышает эффективность нивелирования.Если устройство лазерного уровня находится выше уровня головы, вы можете попытаться прикрепить детектор на высоком уровне, чтобы улучшить результаты.
Мертвая зона
Когда лазерный луч ротационного лазерного уровня не может достичь некоторых мертвых зон из-за препятствий, поиск неисправностей ротационных лазерных уровней является обязательным. Если лазерный луч не достигает всех направлений, это сильно повлияет на выравнивание. Когда вы столкнетесь с такой проблемой, попробуйте изменить направление вращения. При необходимости можно изменить направление вращения лазера в режим по часовой стрелке или против часовой стрелки.Однако изменяйте направление только тогда, когда скорость вращения равна нулю при 0 градусах об / мин или в режиме сканирования. Если вы не можете изменить направление даже при 0 градусах об / мин, устройство может быть повреждено, и, следовательно, он не сможет проецировать лазер на несколько областей.
Неисправность пульта дистанционного управления
Имейте в виду, что пульты дистанционного управления работают только тогда, когда прямая линия видимости между удаленным датчиком и датчиком во вращающемся устройстве не прерывается. Пульт дистанционного управления следует использовать только в пределах его эффективного диапазона.Меняйте батарейки в пульте дистанционного управления регулярно или по мере необходимости.
Ротационное лазерное устройство не отвечает
Когда ротационный лазерный нивелир перестает работать, вы должны тщательно проверить все устройство. Проверьте соединение и батареи, если они оба работают нормально, проверьте соединение роторного лазерного уровня на случай, если есть какая-либо коррозия. Обработайте коррозию антикоррозийными мазями, ваш ротационный лазерный прибор должен работать безупречно.
Неправильное обращение с устройством
Когда устройство уронили и неправильно обращались, необходимо проверить, правильно ли работает устройство, выполнив калибровочный тест в горизонтальной плоскости.Вы можете проверить это, выполнив следующие действия;
- Установите вращающееся устройство на расстоянии не менее 50 м от стены
- Дайте лазеру направить ось X в сторону стены перед его включением
- Отметьте точку луча
- Поверните вращающийся на 180 градусов и отметьте точка
- Убедитесь, что разница между высотами точек не превышает 10 мм.
- Выполните те же действия для оси Y
Всегда выполняйте калибровочный тест, чтобы убедиться в исправности поворотного устройства.При необходимости обратитесь за профессиональной помощью.
Заключение
Любой пользователь может решить указанные выше незначительные проблемы с роторным лазерным уровнем. Внимательно следуйте инструкциям и после этого правильно обслуживайте устройство. Обращаться с ротационными лазерными уровнями сложно, но если вы знаете основы устранения неполадок с роторными лазерными уровнями, это не будет проблемой. Помните, всегда храните устройство в прохладном и сухом месте.
Записывающие устройства DVD «не смогли откалибровать уровень мощности лазера»
Различные пользователи сталкивались с проблемами, возникающими при попытке записать DVD и CD.После вставки чистого диска система попытается получить доступ к диску, а затем выдаст предупреждение об уровнях мощности лазера.
Плакат обсуждений Apple JoeyDee пишет:
«Я [раньше] не мог ничего записать [когда] я использовал тост, а теперь, когда я удалил тост (думая, что это все было причиной), я запустил дисковую утилиту и получил эту ошибку: диск не может быть записан, потому что устройству не удалось откалибровать уровень мощности лазера для этого носителя »
Существует множество причин, по которым оптический привод не может читать или записывать диск, и, к сожалению, многие сообщения об ошибках Apple настолько расплывчаты, что трудно определить точную проблему.Тем не менее, пользователи должны иметь возможность устранить несколько возможностей, включая настройку некоторых параметров языка системы, которые помогли пользователям, которые получали эту конкретную ошибку.
Исправления
Попробуйте новый носитель Часто пользователи прибегают к дешевым DVD и CD носителям, которые во многих случаях могут быть просто несовместимы с конкретным приводом. Рекомендуется попробовать другой бренд, чтобы увидеть, исчезнет ли проблема.
Очистите привод Некоторые пользователи обнаружили, что эта проблема возникает, если привод собрал грязь и песок на линзах и других оптических механизмах привода, и им удалось восстановить работоспособность, очистив привод.Существуют комплекты для очистки привода, а также баллоны со сжатым воздухом, которые можно использовать для аккуратного удаления пыли и других посторонних частиц с привода.
Измените языковые настройки на английский По какой-то причине языковые настройки системы связаны с этой проблемой. Пользователи смогли решить проблему, изменив языковые настройки системы на английский. Для этого пользователи предприняли следующие шаги:
- Откройте настройки системы «Международная».
- На вкладке «Языки» перетащите «Английский» в верхнюю часть списка.
- В раскрывающемся меню «Порядок сортировки списков» выберите «Английский».
- В раскрывающемся меню «Разрыв слова» выберите «Английский (США, компьютер)».
- Закройте системные настройки и перезагрузите компьютер.
ПРИМЕЧАНИЕ. Если привод быстро извлекает вновь вставленные носители, включая диски установщика приложений, фильмы и аудио компакт-диски, возможно, привод неисправен и, возможно, его необходимо заменить.Если это или возникают ошибки, даже после того, как вы попробуете предлагаемые здесь рекомендации, рекомендуется сдать компьютер для обслуживания в авторизованный Apple ремонтный центр.
Ресурсы
JoeyDee
Больше от опоздавших

Как проверить точность вращающегося лазерного уровня.

Сначала установите штатив на твердую и устойчивую поверхность, которая выдержит вес штатива и вращающегося лазерного уровня.Помещение должно быть таким, чтобы не подвергаться вибрации от машин и оборудования. Убедитесь, что верхняя часть штатива выровнена, при необходимости используйте спиртовой уровень. Вы должны выбрать положение для штатива, которое находится близко (1–2 м от вращающегося лазера / штатива) к подходящей вертикальной поверхности, на которой можно делать отметки, и другой подходящей вертикальной поверхности, в идеале на расстоянии более 30 метров.

Надежно установите ротационный лазерный нивелир на штатив, перпендикулярно ближайшей поверхности, которую нужно пометить, затем включите и дайте лазеру самовыравниваться и включиться.Во время теста вы повернете ротационный лазер на 90 градусов три раза. Если у вас есть лазерный нивелир, убедитесь, что уклоны установлены на 0% во всех направлениях, прежде чем пытаться выполнять какие-либо проверки.

При включенном ротационном лазере вы готовы к выполнению некоторых измерений. Включите приемник и выберите настройку точного допуска для снятия всех показаний. Поместите приемник на вертикальную поверхность (стену) или используйте рейку E-Grad в хорошем состоянии и двигайте вверх и вниз, пока приемник не окажется на заданном уровне.Отметьте стену подходящей горизонтальной линией или запишите результат считывания на посохе E-Grad. Теперь перейдите к другой стене, которая в идеале находится на расстоянии более 30 м в противоположном или перпендикулярном направлении, и поместите приемник на стену или рейку и двигайтесь вверх и вниз, пока не будет достигнут заданный уровень. Отметьте стену подходящей горизонтальной линией или снимите показания по рейке.

Вернитесь к ротационному лазеру и выключите лазер. Не перемещая штатив, ослабьте фиксирующий винт настолько, чтобы позволить лазеру повернуться на 90 градусов.Снова включите ротационный лазер и дайте ему выполнить процедуру самовыравнивания. Включите приемник и выберите настройку точного допуска для снятия всех показаний. Поместите приемник на вертикальную поверхность (стену) или используйте рейку E-Grad в хорошем состоянии и двигайте вверх и вниз, пока приемник не окажется на заданном уровне. Это должен быть тот же уровень, что и раньше, но если есть разница, запишите это. Отметьте стену подходящей горизонтальной линией или запишите результат считывания на посохе E-Grad.Теперь перейдите к другой стене и поместите приемник на стену или посох и двигайтесь вверх и вниз, пока не будет достигнут заданный уровень. Отметьте стену подходящей горизонтальной линией или снимите показания по рейке. На этом этапе у вас должен быть такой же уровень (или разница в уровнях, если она отмечена), отмеченная как в предыдущем раунде. Если есть существенная разница в уровне (больше, чем допускаемое производителем), вам следует обратиться в сервисный центр для обслуживания ротационного лазера у предпочитаемого вами специалиста по геодезическому оборудованию.Если полученные уровни одинаковы, вам следует повторить описанный выше процесс еще два раза, чтобы проверить все плоскости, в которых работает ротационный лазер. Если ротационный лазер каждый раз возвращает один и тот же уровень, тогда все в порядке.

Не забывайте, однако, всегда обеспечивать калибровку ротационного лазера не реже одного раза в год, чтобы обеспечить его точность на протяжении всего срока службы.

Как купить лазерные нивелиры

Чтобы помочь вам ориентироваться в этом ландшафте, я обобщил некоторую ключевую информацию о лазерных уровнях, чтобы вы могли задавать правильные вопросы во время исследования.Я использую Leica Linos как образец (насколько я знаю их лучше всего), но эта информация относится к лазерным уровням в целом.

Типичные конфигурации и способы использования лазерного уровня:

Точечные лазеры излучают 2, 3 или 5 перпендикулярных лазерных точек. Основное использование : Перенос точек с пола на потолок для разметки стен под углом 90 градусов (метод 3,4,5) или для переноса высоты или местоположения от стены к стене или от пола к потолку для бега труба или водовод.
Линейные лазеры проецируют горизонтальные или вертикальные линии уровня под «углом раскрытия» в диапазоне от +/- 60 градусов до более чем 180 градусов. Основное применение : линейные лазеры используются для разметки линий уровня для выравнивания объектов в пространстве (подоконники в комнате, верхние кухонные шкафы, поручни для стульев, электрические распределительные коробки и т. Д.).
Комбинированные лазеры — это именно то, что вы ожидаете, сочетание линий и точек. Основное использование : Как макет, так и переводы. Лучшее из обоих: отправьте команду с комбинированным лазером, и у них будут все необходимые инструменты. Наши комбинированные лазеры обозначаются количеством линий и точек, которые проектирует инструмент (например, L2P5 — 2 линии и 5 точек).
Линейные лазеры на 180 ° по концепции аналогичны линейным лазерам, но имеют более широкий угол поворота (часто> 180 °). Эти лазеры часто имеют большие «окна» для излучения лазерного света, что делает корпуса немного больше, чем у компактных линейных лазеров. Основное применение : Отлично подходит для укладки полов или планировок в больших помещениях. Они особенно хорошо подходят для установки таких вещей, как коммерческий гипсокартон. Установив лазер в углу комнаты, большой угол наклона вентилятора позволяет лазеру проецировать ровную горизонтальную или вертикальную линию вокруг всей комнаты, а ножки предназначены для обхода трассы.
Многолинейные лазеры S Подобны лазерам на 180 °, за исключением того, что многострочные лазеры проецируют более одной плоскости уровня одновременно.Обратной стороной является их стоимость и больший размер. Как и комбо-лазеры, многолинейные лазеры характеризуются количеством горизонтальных и вертикальных плоскостей, а также проецируемыми точками. Плоскости многолинейного лазера пересекаются, образуя «точку» на поверхности, поэтому у большинства многолинейных лазеров есть только одна истинная «точка»: лазер направлен вниз по земле. Основное использование : Большие площади, где необходимы как компоновка, так и перемещение, и / или когда несколько бригад работают над одной работой. Лучшие многолинейные лазеры поставляются с приемником и пультом дистанционного управления.ML180 (на фото) оснащен защелкой XCR, которая одновременно является приемником и пультом дистанционного управления в одном устройстве.
Ротационные лазеры Хотя линейный лазер также может работать на открытом воздухе на расстоянии до ~ 100 футов с лазерным детектором, они в первую очередь предназначены для использования внутри помещений. Если вы работаете в основном на открытом воздухе, то ротационный лазер, вероятно, будет лучшим выбором. Для них требуется детектор, так как лазерная линия генерируется одной лазерной точкой, вращающейся с высокой скоростью вращения, и в большинстве случаев ее нельзя увидеть невооруженным глазом.Даже если вы заметите его отблеск, устойчивой линии для измерения нет. Основное применение: Нивелир на открытом воздухе или в помещении в огромных помещениях, например, на складах, где даже многолинейный лазер не имеет достаточной дальности. (В настоящее время мы не продаем ротационные лазеры напрямую в Интернете.)

Самовыравнивающийся

Самовыравнивающиеся лазерные уровни используют маятник, чтобы убедиться, что линии и / или точки выровнены, даже если сам инструмент не выравнивается (маятник в Linos может компенсировать отклонение до ~ 4 градусов).

Если уровень удаляется, он автоматически выравнивается до тех пор, пока остается в рабочем диапазоне механизма выравнивания. Если уровень выходит за пределы рабочего диапазона, большинство линейных лазеров (включая Linos) начинают мигать, чтобы уведомить вас о проблеме, а другие просто отключаются.

Поддержание уровня не является проблемой для самонивелирующихся лазерных инструментов. Важно следить за тем, чтобы лазерная линия оставалась на контрольной высоте. Если кто-то ударит штатив, поверхность или шпильку, на которой он закреплен достаточно, чтобы переместить устройство, вы можете в конечном итоге работать на другой высоте, даже если инструмент все еще находится в горизонтальном положении — и он не будет мигать, чтобы сообщить вам об этом, потому что у него есть нет возможности узнать, какова ваша контрольная высота.Лучше всего проверять свой эталон несколько раз в течение дня (быстрый, простой и чрезвычайно точный способ — использовать DISTO).

Слово мудрым: вы можете встретить недорогой ручной лазерный уровень. Они отличаются от самонивелирующегося лазера тем, что ручной лазерный уровень требует, чтобы вы выровняли лазер вручную (и продолжали проверять его в течение дня, чтобы убедиться, что он остается ровным), используя какой-либо тип пузырькового уровня и регулировочные винты на лазерная база. Лазеры с ручным выравниванием требуют много времени и могут вызвать большие проблемы, если кто-то случайно выбьет лазерный нивелир, а луч ручного лазерного уровня не мигнет или не отключится, когда это произойдет.

См. Функцию самовыравнивания Leica Lino L2G + выше

Маятниковый замок

Представьте себе миниатюрный маятник на высокоточных шарикоподшипниках. Излучатель лазера прикреплен к маятнику, который всегда стремится свисать прямо вниз из-за силы тяжести. Ударьте по лазеру, и маятник качнется и быстро вернется в горизонтальное положение (как и ваша лазерная линия).

Но бывают случаи, когда вам может понадобиться наклонная линия (например, расположение точек установки кронштейна поручня на лестнице).Маятниковый замок позволяет заблокировать маятник, чтобы он не раскачивался. Как только маятник заблокирован, устройство больше не будет мигать лазером, если он находится вне уровня, и вы можете просто наклонить лазер, чтобы спроецировать линию под нужным вам углом. Обратной стороной этого является то, что вы хотите отключить маятниковый фиксатор, когда вам понадобится горизонтальная линия.

Вы также можете задействовать маятниковый замок, чтобы защитить механизм, когда он не используется, на случай, если устройство случайно уронят или удариться во время транспортировки.

Способность работать в течение дня

В большинстве самонивелирующихся лазеров используются щелочные батареи или какой-либо тип аккумуляторной батареи. Новые зеленые лазеры, представленные на рынке, имеют более яркие лучи, чем красные лазеры, но также могут потреблять больше энергии батареи, чем красный лазер (у некоторых зеленых лазеров время работы составляет всего пару часов).

Доступны более экологически чистые варианты подзаряжаемых аккумуляторов, как встроенные, так и внешние. Если у вас есть встроенные батареи, убедитесь, что вы можете «заряжать» их, то есть заряжать батареи во время использования инструмента.

Отличная установка — это перезаряжаемый вариант с резервной щелочной батареей. Leica делает это с помощью нашей концепции Triple Power. Другой вариант — перезаряжаемые батарейки типа АА.

Корпус и инструментальное строительство

Защитит ли инструмент от падения большой резиновый бампер? Может быть, а может и нет. Плохо сконструированный инструмент не может быть спасен с помощью куска резины толщиной thick дюйма, каким бы крутым или жестким ни выглядел бампер. Долговечность лазерного инструмента достигается изнутри.Все мы знаем, что дешевые инструменты дешевы не зря, поэтому лучше иметь прочный инструмент с маятниковым замком и обращаться с ним как с прецизионным измерительным инструментом. Не нужно относиться к нему как к произведению искусства, просто не злоупотребляйте им. И никогда не помешает периодически проверять точность нивелирования.

Диапазон и точность

Основным фактором точности нивелирования лески является настройка маятника (вот почему вы хотите защитить маятник от сильных ударов с помощью фиксатора).Точность выражается как ошибка нивелирования в заданном диапазоне, например, 1/16 дюйма на расстоянии 15 футов. Удвойте диапазон до 30 футов, и ошибка удвоится до 1/8 дюйма. На 8 ‘у вас должна быть половина ошибки, но иногда лазерная линия шире, чем указано в спецификации. Многие лазерные нивелиры заявляют о точности 1/16 дюйма на расстоянии 15 футов.

Проблема в том, что дешевый лазерный уровень на расстоянии 15 футов от цели будет проецировать лазерную линию шириной дюйма — удачи с этим! Важно, чтобы линия была яркой, четкой, четкой. Вы узнаете хороший лазер, когда увидите, что он включен.

Зеленый и красный лазер

Настоящий зеленый лазерный диод стоит больше, чем красный, но если вы используете лазерный уровень в течение нескольких часов, вы оцените разницу. Современная технология с прямым излучающим зеленым диодом дает яркую зеленую линию с меньшим количеством «пятен» луча, чем красные лазеры. В результате на рабочей поверхности проходит чистая, резкая лазерная линия. Зеленая длина волны в 3-4 раза более заметна для вашего глаза, чем красный лазер. Это означает, что вы обычно можете видеть зеленый лазер с большего расстояния, чем красный лазер.Большее видимое расстояние означает меньшее количество настроек, а меньшее количество настроек означает меньше времени, необходимого для завершения работы.

Угол вентилятора

Один из способов визуализировать это — представить себя стоящим с вытянутыми в стороны руками. От правой руки к левой руке угол разворота 180 °. Встаньте у стены, и все, от вашей правой руки до левой руки, будет находиться в лазерной плоскости.

Поместите лазер с углом наклона вентилятора 180 ° и достаточным радиусом действия в угол, и вы получите ровную плоскость для всей комнаты.Это одна установка для всей работы, которая экономит время и, соответственно, деньги.

Качество луча

Посмотрите внимательно на балку у стены с расстояния примерно 15 футов. Ищите четкие яркие линии. Лазерные инструменты более низкого качества будут иметь нечеткие и периодически тусклые линии, «призрачные» или параллельные линии или мертвые точки на линиях. Увидеть — значит поверить, и как только вы увидите хорошую линию рядом с плохой, вы действительно сможете оценить разницу между качественным лазерным излучателем и дешевым.

Степень защиты IP54 или IP65

IP означает «Защита от проникновения» или устойчивость к пыли и влаге. Первая цифра указывает на защиту от пыли, а вторая — на защиту от влаги. Существуют одноразовые лазерные уровни IP40 (небольшая защита от пыли, без защиты от влаги), но если вы заботитесь о своих инструментах и своей работе, не покупайте ничего ниже IP54 — пыли и влаги. Инструмент со степенью защиты IP54 может стать пыльным или влажным.

Для тяжелых работ или непредсказуемых рабочих мест выберите IP65, Mil-Spec или выше.Бросьте в грязь и смойте из шланга. Многие продукты со степенью защиты IP65 также рассчитаны на сопротивление падению с высоты 3-6 футов.

Независимо от инструмента и степени защиты IP, небольшой совет: НИКОГДА, НИКОГДА не кладите мокрый инструмент в закрытый ящик.

У нас нет видео, на котором Lino выдерживает это, но вот видео, на котором тахеометр Leica IP65 проходит то же испытание на пытки, что и Linos — эта штука стоит 45 000 долларов!

После покупки

Недавно я разговаривал с продавцом в Вегасе и спросил его, как он обучает людей пользоваться лазерным уровнем.
