Приточная вентиляция под окном: как создать в доме комфортный микроклимат

как создать в доме комфортный микроклимат

В последнее время широкое распространение получили окна из пластика, алюминия или древесины, которые, благодаря наличию стеклопакетов и качественных уплотнителей, полностью перекрывают доступ свежего воздуха с улицы. Это позволяет максимально уменьшить потери тепла и защититься от шума, но приводит к сильному увеличению уровня влажности, что негативно сказывается на микроклимате в помещении. Справиться с возникшей проблемой поможет вентиляция под подоконником, о конструировании которой и пойдет речь ниже.

Приточный канал под окном – залог здорового микроклимата в комнате

Разновидности систем вентиляции

Система притока и удаления воздуха в городской квартире или частном доме бывает двух основных типов:

• естественная – тяга воздуха в вентиляционных каналах возникает благодаря специальной конструкции последних;
• принудительная (возможно, с рекуперацией тепла) – в этом случае ток воздуха организуется благодаря вентиляторам, которые устанавливаются в воздуховод или вентиляционное окно.

Выбор конкретного варианта конструкции зависит от конфигурации помещений и индивидуальных требований жильцов.

По месту расположения система доступа воздуха в помещение разделяется на такие разновидности:

Приточная оконная вентиляция, являющиеся частью оконной системы. Это наиболее простой способ обеспечения проветривания помещения без открытия окна. Недостатки – невозможность установить фильтры, задерживающие пыль, а также необходимость внесения конструктивных изменений в раму.

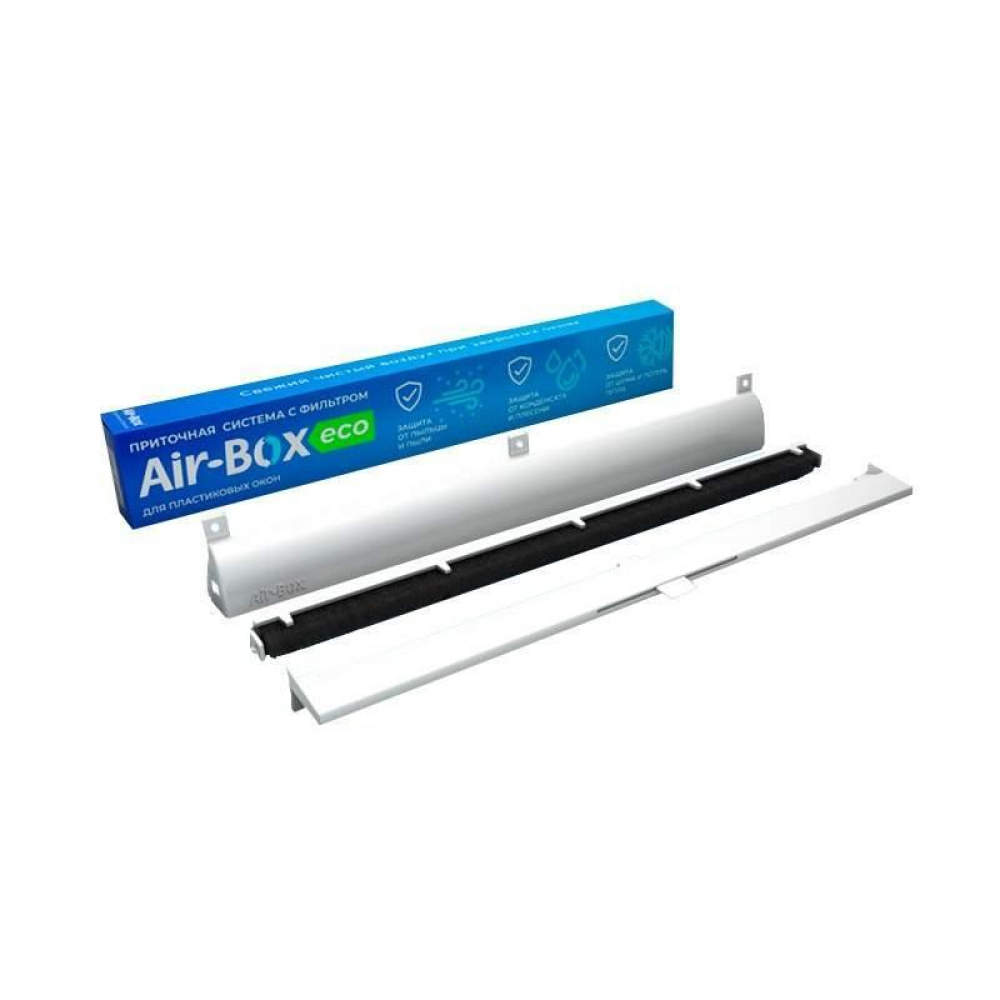

Приточный канал в раме окна

Вентиляционные каналы, расположенные под подоконниками. Представляет собой пропускаемую через стену трубу, которая снаружи закрыта специальной решеткой, а внутри оформлена привлекательно выглядящей коробочкой, позволяющей, помимо всего прочего, регулировать интенсивность воздушного потока. Воздушный канал оборудуется дополнительной шумоизоляцией и фильтрами. Еще одно преимущество этого варианта в том, что подобную конструкцию можно легко установить своими руками.

Вентканал под подоконником

Воздуховод, смонтированный под окном, может иметь двигатель, обеспечивающий принудительную циркуляцию воздуха.

Такой вариант имеет множество преимуществ:

• увеличивается циркуляция воздуха в помещении, что нормализует уровень влажности;
• появляется возможность более тонко регулировать скорость воздушного потока;
• из поступающего воздуха более эффективно удаляется пыль и другие твердые частицы.

Необходимость использования

Применение в помещении современных полностью герметичных стеклопакетов нарушает циркуляцию воздуха, что приводит к накоплению в воздухе углекислого и угарного газа, паров влаги и других вредных примесей, образующихся в результате жизнедеятельности обитателей квартиры или дома.

Обратите внимание! Инструкция по санитарной и противопожарной безопасности требует обязательного наличия вентиляции в определенных помещениях (например, кухне). Это связано с тем, что эксплуатация некоторых бытовых приборов (газовой печи) без обеспечения проветривания опасна для жизни.

Повышенная влажность в помещении приводит к образованию конденсата на холодных поверхностях, что, в свою очередь, провоцирует развитие грибков, плесени и болезнетворных микроорганизмов.

Необходимость обустройства подоконной вентиляции налицо

Многие пренебрегают установкой вентиляционных каналов, устраивая так называемое залповое или щелевое проветривание.

Оба эти способа имеют множество недостатков:

• резкие перепады температуры в помещении;
• попадание уличной пыли в комнату из открытого окна;
• ухудшение шумоизоляционных качеств оконных блоков;
• появление сквозняков, негативно влияющих на комнатные растения;
• напрасное расходование тепловой энергии из помещения.

Поэтому более эффективным способом регулирования микроклимата считается установка приточных каналов (клапанов) под окнами.

Выбор оборудования

При покупке подоконного клапана основным критерием выбора должна быть не цена, а его потребительские свойства.

Целесообразно обращать внимание на следующие особенности:

Способ управления устройством. Существует оборудование, регулирование которого осуществляется вручную или специальной автоматикой. При ручном управлении вам нужно будет постоянно контролировать различные параметры воздуха в помещении: влажность, температуру и так далее. Электроника будет открывать и закрывать клапан, а также уменьшать и увеличивать скорость работы вентилятора без вашего участия, ориентируясь на сведения, получаемое от внешних датчиков.

Шумоизоляционные свойства. Недостаточный коэффициент шумопоглощения может создать дискомфорт в помещении. Выбирайте модели, имеющие специальные звукоизолирующие мембраны.

Совет! Вентканал с принудительным нагнетанием воздуха может стать самостоятельным источником шума от работающего электромотора, вращающего лопасти вентилятора. Чтобы избежать этого, приобретайте модели с бесшумными или малошумными устройствами.

Соответствие установленным санитарным нормам. Вентиляционные каналы, устанавливаемые под окнами, должны обеспечивать поступление достаточного объема свежего воздуха. Этот параметр для различных помещений указан в соответствующих СНиП.

На фото – вентиляционный приточный клапан

Сохранение работоспособности в разных климатических условиях. Приточная вентиляция должна исправно функционировать независимо от времени года, температуры, уровня влажности и других внешних факторов. Также следует удостовериться, что зимой в вентиляционном канале не происходит замерзание конденсата, который может привести к поломке вентилятора.

Самостоятельный монтаж приточной вентиляции

Подготовительный этап

Перед тем как конструировать канал для притока свежего воздуха, необходимо убедиться в нормальной работе вытяжной системы.

Это можно сделать следующим образом:

• открыть окно в помещении, где будет проводиться работа;
• к имеющейся вентиляционной решетке на расстояние 5-10 см поднести небольшой лист бумаги;
• если его затягивает в отверстие (он как бы прилипает к решетке), то вытяжная система работает правильно.

Обратите внимание! Зажигать и подносить к вентиляции спичку категорически запрещено. При закупоривании отверстий в вентканалах могут накапливаться горючие газы. В этом случае открытый огонь или искра способны привести к возгоранию или взрыву.

Перед началом работы проверьте работу вытяжки

Если проведенный тест показал отсутствие тяги в вытяжной системе, необходимо озаботиться ее прочисткой или ремонтом. В городе этим занимается организация, ответственная за эксплуатацию многоквартирных домов.

Чтобы не зависеть от коммунальных служб, параллельно можно установить индивидуальную вытяжную вентиляцию.

В этом случае необходимо правильно рассчитать сечение каналов и мощность вентиляторов: количество поступающего воздуха должно лишь ненамного превышать объем удаляемого.

Еще один важный момент. Для эффективной работы приточной вентиляции важно позаботиться о том, чтобы межкомнатные двери также пропускали воздух.

Это достигается двумя способами:

• наличием щели между напольным покрытием и полотном двери;
• установкой специальной вентиляционной решетки, для чего в двери проделывается специальная щель.

Специальная решетка повысит эффективность вентиляции

Процесс  установки

Подоконный вентиляционный клапан состоит из трех частей:

• внутреннего блока;
• наружной декоративной решетки;
• соединительного канала.

Установка этого устройства производится в такой последовательности:

Выбирается место монтажа. Лучше всего, если выходное отверстие будет расположено между радиатором центрального отопления и подоконником. Нужно разобрать приобретенный клапан, взять пустую коробку внутреннего блока, и разметить отверстия для последующего сверления.

Проделывается отверстие в стене. По заранее нанесенной разметке с помощью перфоратора или другого подобного оборудования в толще стены просверливается канал, имеющий небольшой уклон вниз.

Монтируется соединительная труба. В проделанное отверстие вставляется пластиковая соединительная деталь, предварительно обернутая утеплителем. Внешний торец должен располагаться вровень с поверхностью стены, а внутренний – выступать из нее на 1-1,5 см. Затем с помощью дюбелей к внутренней стене прикрепляется корпус, который прижимает утеплитель.

Финальная сборка вентиляционного клапана. На этом этапе производится установка необходимых фильтров и шумоизоляционных мембран, а также закрепление внешней декоративной решетки.

Обратите внимание! Выше была рассмотрена последовательность действий по установке естественной приточной вентиляции. Если вы приобрели клапан с вентилятором, необходимо позаботиться о подключении электродвигателя к проводке и установке пульта управления всей системой.

По окончании установки подоконная система вентиляции практически не требует обслуживания. Необходимо лишь один-два раза в год осуществлять очистку фильтрующих элементов.

Схема монтажа подоконной вентиляции

Еще раз следует напомнить, что приточный воздушный канал эффективно работает только в том случае, если в помещении должным образом функционирует вытяжка.

Конденсат на поверхности оконного стекла

Иногда, несмотря на все ухищрения, направленные на уменьшение уровня влажности в помещении, на оконном стекле все равно продолжает появляться конденсат. Многие для борьбы с ним используют различные народные средства, вытирают окна тряпками и сухими салфетками, дополнительно проветривают помещение и так далее.

Справиться с возникшей ситуацией раз и навсегда помогут только вентиляционные решетки для подоконников. Лишь они сохранят оконный профиль сухим, надолго продлив тем самым срок его эксплуатации.

Конденсат на стекле – неприятное явление

Разновидности устройств

Решетка, установленная в подоконнике, более эффективно распределяет поток теплого воздуха возле окна, препятствуя накоплению влаги на стекле.

Существует множество разновидностей этих устройств:

• наружные, внутренние и переточные;
• нерегулируемые, регулируемые и инерционные.

Благодаря решетке можно избавиться от влаги на стекле

Кроме того, в зависимости от типа используемых материалов решетки разделяются на:

• полимерные – один из самых распространенных материалов, который со временем может пожелтеть и покоробиться от воздействия высокой температуры;
• алюминиевые – имеют отличный внешний вид и небольшой вес, недостаток – высокая стоимость;
• из древесины – прекрасно сочетаются с любым типом оформления помещения, но требуют повышенного внимания и ухода;
• стальные – имеют большой вес, стоимость и привлекательный внешний вид.

Установка решеток на подоконник

Для того чтобы самостоятельно закрепить устройства, помогающие устранить конденсат с поверхности оконной рамы  и стекла, необходимо запастись следующими инструментами:

• дрель;
• маркер;
• электролобзик;
• клей для соединения полимеров;
• груз для закрепления решетки во время монтажа.

Последовательность действий по установке решетки на подоконник такова:

К подоконнику прикладывается заранее купленное устройство, которое по контуру обводится карандашом или маркером.

В углах получившейся фигуры с помощью дрели проделываются отверстия. Их диаметр должен немного превышать ширину полотна электролобзика.

Затем по начерченным линиям производится выпиливание части подоконника. В дальнейшем место удаленной части займет декоративная решетка, обеспечивающая беспрепятственный доступ подогретого воздуха.

После этого производится склеивание. Излишки клеевого состава необходимо сразу же удалить с помощью хлопчатобумажной или льняной ткани. После затвердевания клея сделать это будет проблематично.

До полной полимеризации на присоединенную вентиляционную решетку необходимо положить груз.

Установка решетки в подоконник – задача несложная

Вывод

Приточные воздушные каналы, расположенные под подоконниками, являются неотъемлемыми элементами вентиляционной системы квартиры или дома. Без них невозможно обустроить комфортный микроклимат в помещении.

Более подробно об этом вопросе вы можете узнать из видео в этой статье.
