Проект кровати: Проект кровать, как сделать кровать своими руками чертежи, изготовление кровати фото

Опубликовано

Содержание

Двуспальная кровать своими руками: чертеж, фото, 3D модель.

Когда возникла необходимость добавить на даче еще одно спальное место, то на семейном совете было решено, что это будет двуспальная кровать. Габариты 1,6 на 2,0 метра были определены не просто так, а потому, что это весьма распространенный размер матраца (в городской квартире такой же) и его покупка не вызовет проблем. Так и оказалось в дальнейшем.

Двуспальную кровать буду делать по своим чертежам и конечно своими руками. Монтаж буду проводить прямо на месте установки, предварительно подготовив все детали.
Статья получилась объемная подробная, так что наберитесь терпения.

Если вы соберетесь сделать такую двуспальную кровать своими руками, то ниже найдете деталировку, чертежи с размерами, фотографии, а также 3D модель этой кровати.

Так как проект достаточно непростой, то до начала работ нужно подготовить инструменты и материалы.

  • Инструменты
  • Материалы

Инструменты

  • Пила дисковая.
  • Дрель.
  • Набор сверл.
  • Шуруповерт.
  • Электролобзик или ножовка по дереву.
  • Шлифовальная машинка.
  • Уголок строительный.
  • Струбцины.
  • Рулетка.
  • Карандаш.
  • Шпатель.

Материалы

  • Брус 100*100*330 мм – 4шт. (ножки кровати).
  • Доска 195*45*1690 мм – 4 шт. (передняя — задняя доска каркаса и спинка кровати).
  • Доска 95*45*1690 мм – 1 шт. (спинка кровати).
  • Доска 195*45*2000 мм – 2 шт. (боковые доски каркаса).
  • Доска 95*45*1400 мм – 2 шт. (внутренние передние и задние доски каркаса).
  • Доска 95*45*1800 мм – 2 шт. (внутренние боковые доски каркаса).
  • Доска 95*45*1910 мм – 1 шт. (внутренняя продольная доска каркаса).
  • Ламель для кровати (820*63*8 мм гнутоклееная фанера) – 24 шт.
  • Латодержатели накладные пристреливаемые (под ламель 63*8 мм) – 48 шт.
  • Шкант березовый 10х50 (30шт)
  • Уголок стальной 50*50 мм – 12 шт.
  • Саморезы 5*80 мм – 150 шт. (для сборки деталей кровати).
  • Саморезы 3,5*35 мм – 50 шт. (для крепления стальных уголков).
  • Саморезы 3,5*12 мм – 100 шт. (для крепления латодержателей).
  • Клей столярный.
  • Шпатлевка по дереву.

По материалам:

В итоге я купил 2 доски 195*45*6000 мм и 2 доски 95*45*6000 мм. Все доски сухие и струганные.
Распил в размер произвел на месте в магазине (платно), поэтому все материалы уместились в багажник моего авто со сложенными задними сидениями.
В результате я «убил» двух зайцев: мне распилили доски точно в размер, и сэкономил на доставке.
Кусок бруса 100*100 мм у меня остался после постройки сарая и именно поэтому, я решил использовать его для изготовления ножек кровати. Вы можете в качестве ножек использовать любой другой материал.

Ламели (латы), а также латодержатели ищите в специализированных магазинах или интернет магазинах, в обычных строительных гипермаркетах они бывают редко и если есть, то в небольшом ассортименте.

По размерам:

Используя базовые размеры под нужный размер матраца (у меня 2000*1600*180 мм), вы можете изменять размеры под те, которые вам удобны. Например, высоту ножек кровати или высоту досок боковин.
Единственно, что не стоит – это уменьшать толщину внутренней продольной доски (45 мм), которая делит кровать пополам, т.к. эта величина определяется посадочным местом латодержателей с одной и другой стороны.

Итак, если все инструменты подготовлены, а материалы напилены в размер, то можно приступать к сборке кровати. И начнем, конечно, с каркаса основания.

Изготовление каркаса

Сборку начинаем с основных досок и ножек кровати, скрепляя их между собой саморезами.


При помощи струбцин фиксируем ножки к боковым доскам. Сверлим отверстия в досках – диаметр сверла должен соответствовать диаметру самореза. Не забывайте делать зенковку отверстий под шляпку самореза.


Далее устанавливаем упорные доски внутри каркаса кровати, толщина этих досок должна быть не менее 45 мм. Именно на них будут крепиться ламели, и укладываться матрац (отмечены на чертеже зеленым цветом).


Боковые и центральную доски следует крепить на 10 мм ниже, т.к. на них будут устанавливаться латодержатели с ламелями. На фото ниже видно почему так нужно сделать.


Перед сборкой, я все детали промазывал столярным клеем и для надежности (надежность лишней не бывает) все углы в соединениях каркаса кровати укрепил стальными уголками. На фото ниже видно.


Под среднюю доску для усиления, изготовил и установил ножку-подставку из куска бруса. Вы можете использовать любую другую конструкцию, например, изготовить из обрезков доски или купить готовую цилиндрическую из металла, если найдете под размер.


Шпаклевание и шлифовка каркаса

Теперь, когда каркас кровати в принципе готов, можно приступить к облагораживанию внешнего вида, а именно к шпаклеванию крепежных отверстий, а также других видимых дефектах древесины. Для этого следует использовать специальную шпатлевку по дереву.


Нанесите первый слой шпатлевки, стараясь максимально заполнить отверстия, оставьте сохнуть, следуя рекомендациям производителя на упаковке.

Важно! Не старайтесь с первого раза зашпаклевать все проблемные места – всё равно не получится. Правильно шпаклевать следует за 2-3 этапа, с промежуточными сушками и обработкой абразивом.

Высохшую шпатлевку обработайте шкуркой с грубым абразивом, например Р80. Я использовал орбитально-шлифовальную машинку с абразивными кружками на липучке. Можно шлифовать куском шкурки на плоском бруске, но это более трудоемко.

Сдув остатки пыли следует нанести второй слой шпатлевки и повторить этап сушка-шлифование.

В завершении шлифуем всю поверхность каркаса до приятной гладкости. Сначала абразивом Р80 и далее более мелким абразивом Р120-180. Пыли, конечно, было много…

Пока сохнет шпатлевка, не теряем времени даром — можно начать изготовление спинки кровати, если конечно она вам нужна. Ниже расскажу, как это сделал я.

Сборка щита для спинки кровати

Так как двуспальная кровать получилась достаточно тяжелая, то спинку я решил сделать съемной, на случай если кровать нужно будет переместить в другую комнату.

Для спинки кровати можно взять готовый мебельный щит, а можно сделать своими руками. У меня были куплены две шестиметровые доски и из остатков, как раз получались три обрезка для изготовления спинки (выше в перечне материалов они есть).

Три доски я решил срастить в щит при помощи шкантов и клея. Для того чтобы отверстия под шканты идеально совпали я применил следующую «хитрость» — разметив на грани доски центры отверстий, я пробил в них гвоздики без шляпки.
Чтобы все гвоздики торчали на одной высоте, забивал их при помощи плоскогубцев как на фото ниже.


Совместив по граням вторую доску сверху, простучал сверху киянкой и получил на ней ответные вмятинки.
Для высверливания на определенную глубину отверстий под шканты на сверло наклеил красную изоленту – чтобы видно было.


Подготовив отверстия (очистить от опилок и срезать заусенцы) на клей ставлю шканты (на фото ниже). Промазав сопрягаемую грань столярным клеем, при помощи киянки загоняю на место вторую доску.
Ту же операцию нужно проделать с третьей доской спинки кровати.

Из-за отсутствия широких струбцин (обязательно надо будет купить) проявляю смекалку и при помощи автомобильного домкрата (использовал для укладки полов) сжимаю щит из трех досок в проеме двери и жду пару часов до высыхания клея.


После склеивания отправляю щит на обрезку и шлифовку. Самое подходящее место для этой пыльной работы – двор.

Обрезав верхние углы, шлифую орбиталкой, абразив Р80. Шлифованием убираю мелкие ступеньки в местах соединения досок и острые углы.


В итоге получается вполне приличный щит для спинки кровати.


Осталось установить спинку на место и зафиксировать. Для этого проделываю со шкантами ту же операцию, только без клея.


Соединив щит спинки с каркасом кровати, фиксирую соединение при помощи металлических пластин и саморезов с обратной стороны. Всё, теперь в любой момент я смогу отсоединить спинку.


Настало время нанести на кровать декоративную пропитку и установить ламели.
Покраска или нанесение лака не должно вызвать вопросов, главное следовать указаниям производителя на упаковке. Можно оставить и без покрытия, будет просто натуральное дерево.


Установка ламелей

Так как длина ламелей превышает требуемую, то следует нарезать их в нужный размер.

Одев на концы ламелей латодержатели, фиксируем их к опорным доскам саморезами 3,5*12 мм. Расстояние между ламелями в моем случае 92 мм.


Установив последнюю ламель можно считать, что сборка закончена и теперь, можно похвастать, что вы сделали двуспальную кровать своими руками.


3D модель двуспальной кровати

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.



Поделитесь в своей соцсети или оставьте свой комментарий.

Как спроектировать кровать и ее сделать своими руками

Кровать – незаменимый атрибут спальни. По степени комфорта полноразмерная кровать не сравниться ни с чем. Основным преимуществом кровати из дерева выступает возможность и доступность создания изделия собственноручно. Вам потребуется чертеж кровати, определенные материалы, свободные руки, а также время.

Прежде, чем приступить к изготовлению и, собственно, подготовительным работам по созданию кровати, следует разобраться в том, как она устроена. Все кровати принято условно делить на стационарные и трансформеры. Мы будем говорить именно о стационарных изделиях, которые занимают своё определенное место в помещении и не меняют размеров и положения. Конструкция стационарной кровати не представляет ничего сложного. Есть несколько элементов, выступающих основой изделия:

• изголовье;

• несущий каркас;

• опоры;

• боковые ограждения;

• изножье;

• держатели матраса.

Готовая модель может иметь различные дополнительные детали, такие как ролики с опорами и выдвижные элементы. После знакомства с устройством можно перейти непосредственно к поиску чертежа кровати. В наши дни есть в свободном доступе множество вариантов чертежей кровати, фото которых можно просмотреть в интернете. Ознакомившись с ними, можно и самому создать эскиз изделия, который и станет основой для изготовления новой мебели. Готовый проект кровати позволит определиться с необходимым количеством материалов, подсчитать во сколько обойдется самостоятельная сборка кровати, и, собственно, произвести сам монтаж.

Необходимые материалы

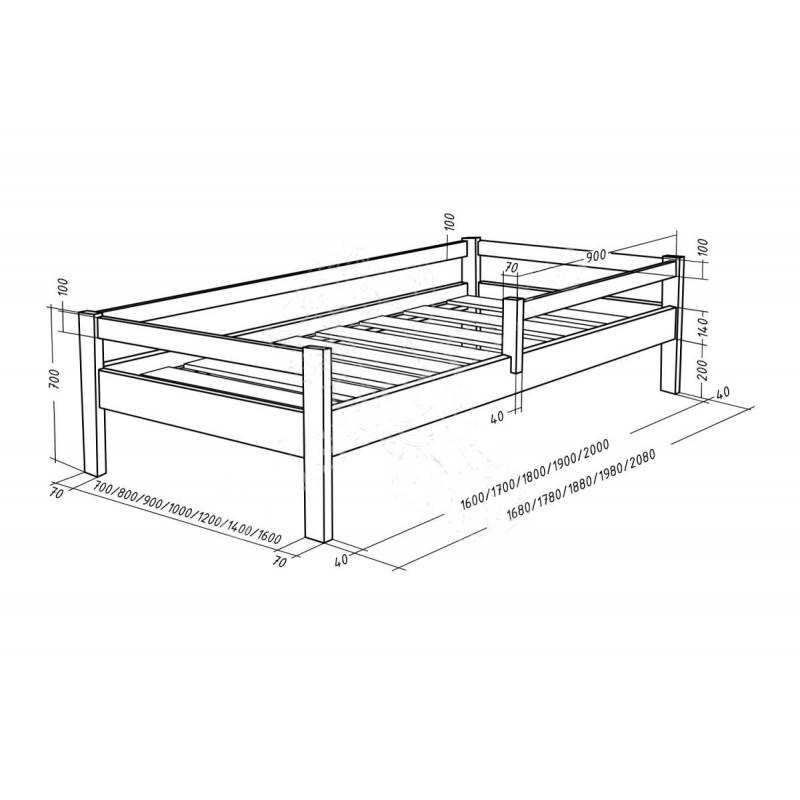

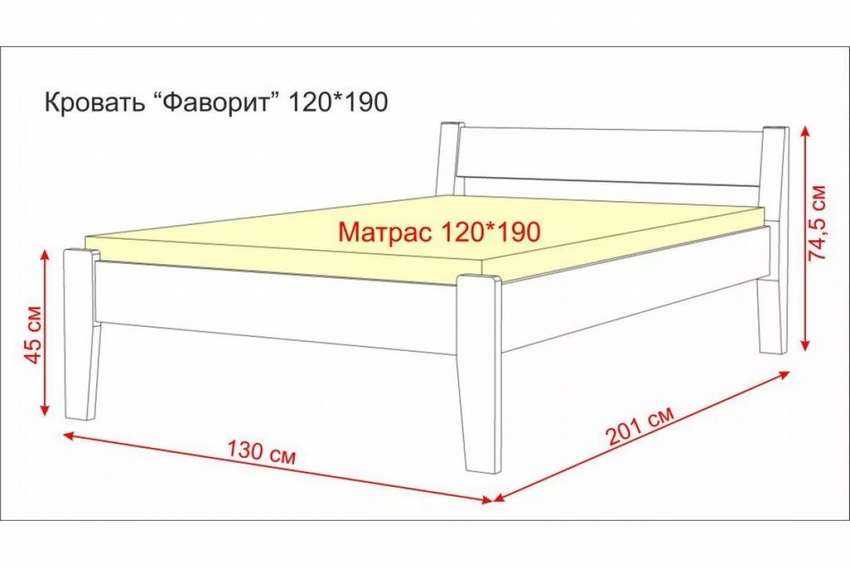

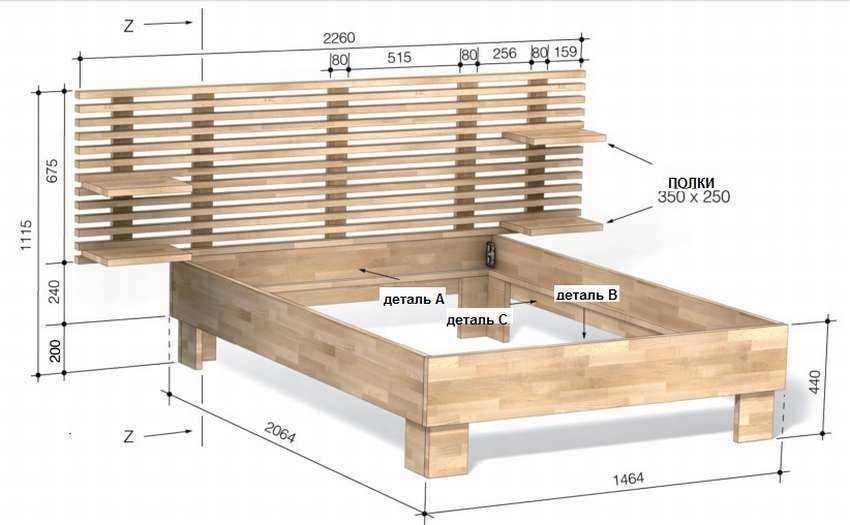

Чтобы создать новую кровать, стоит найти готовый чертеж с размерами кровати или же сделать чертеж кровати самому. Выше представлена схема-чертеж кровати с указанными размерами, которую можно легко собрать самому. Разумеется, для этого потребуются определенные материалы и приспособления с инструментами. Конструкция кровати – простейшая. Благодаря наличию проекта с чертежами и размерами кровати можно получить смету будущего изделия.

На представленной выше картинке Вы увидите, из каких элементов необходимо изготовить будущее изделие и нужные материалы. В процессе создания изделия, согласно эскизу-чертежу кровати, Вам будут необходимы рейки, доски, а также брус. Для изготовления деревянного изделия следует отправиться за материалами, выбирая обратить внимание на отсутствие дефектов, а также уровень их влажности.

Стадии сборки изделия

Имея под руками схемы, чертежи и размеры кровати, купив необходимые материалы, остается всего лишь приступить к сборке. Стадии процесса происходят в таком порядке:

• Распиловка деревянных деталей.

• Производство каркаса, который выступает несущей конструкцией изделия.

• Установка реек, которые выступают основой для ламелей.

• Монтаж ламелей.

• Создание спинок.

• Декорирование изделия.

Чтобы правильно осуществить весь процесс, следует придерживаться определенных правил. В первую очередь, все доски следует сделать безопасными, удалив фаску с продольного края.

Для создания изголовья желательно применять не только доски, но также лист фанеры, оббить его поролоном, а сверху тканью, получив мягкое изголовье. Оно станет намного комфортнее обычного деревянного.

Советы по созданию кровати из дерева собственными руками

Современный рынок мебельного производства насыщен разнообразными моделями кроватей, но иногда хочется продемонстрировать свою творческую жилку и изготовить что-то нужное своими руками. Сегодня это не проблема. В глобальной сети есть возможность найти множество полезной информации и советов от профессионалов. В интернет есть обучающие видео статьи, которые помогут буквально за несколько дней создать кровать самому. Главное – подобрать правильный проект-эскиз кровати, который полностью подойдет под Ваши потребности. Наиболее оптимальный вариант – кровать из дерева. Это экологически чистый материал, который наиболее востребован в мебельном производстве. Важным моментом выступает правильность выбора именно породы дерева, поскольку каждое имеет различные свойства и по-разному поддаются обработке. Породы деревьев бывают трех категорий:

• мягкие: ольха, осина, хвойные, липа;

• твердые: дуб, бук, ясень, лиственница, береза;

• очень твердые: акация, самшит, тис.

Также отметим, что цена на разные породы деревьев различная, она зависит от доступности. Прежде, чем приступить к процессу производства, следует подготовить нужный материал, а также инструменты и различные приспособления, которые облегчают работу.

Изготовить кровать несложно, но все же этот процесс потребует покупки материалов, специальных инструментов, места для работы, ну и, конечно же, времени. Кроме того, для любой ручной работы потребуются определенные навыки и умения, в частности умение работать с деревом. Не каждый человек ознакомлен с процессами обработки древесины и умеет обходиться с тем же лобзиком. Современный мебельный рынок предлагает множество вариантов кроватей на любой вкус. Посетив интернет-магазин «MebliCITY», Вы найдете широкий ассортимент кроватей на любой вкус. Кровати представлены в различных ценовых категориях и подойдут для разных стилей и размеров помещения.
