Правила выбора заземляющего кабеля

Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.

При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины.

Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.

Примеры:

• если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
• если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
• если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.

Разновидности проводников

Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:

• оставляют неизолированными;
• покрывают защитной оболочкой;
• включают в многожильный кабель;
• оформляют до самостоятельного одножильного проводника.

Маркировка

Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет – медные.

• АА – проводник с алюминиевым сердечником и оплеткой из этого же металла;
• АС – со свинцовой оплеткой;
• Б – провод с влагозащитой;
• Бн – влагозащита невоспламеняемая;
• В – провод покрыт полихлорвиниловой оболочкой;
• Г – кабель без оболочки;
• К – контрольный кабель в обмотке из проволок
• НР – провод в невоспламеняющейся резиновой оболочке;
• Р – провод изолирован резиной.

Маркировка проводов заземления содержит цифры, они указывают на число жил. Дальше через знак «х» указывается сечение провода.

Цвет

Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.

В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.

Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.

При однофазном подключении, такое делали в панельных и кирпичных многоквартирных домах, провоз заземления находят с помощью индикатора. Если он загорелся, это фаза, проводник с током. Если нет – это ноль или заземление.

Когда ищут заземление в трехжильном проводе, используют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале прибора стрелка покажет меньше 220 в, это нужный провод, к нему можно подключать заземляющий контур.

Часто используемые проводники

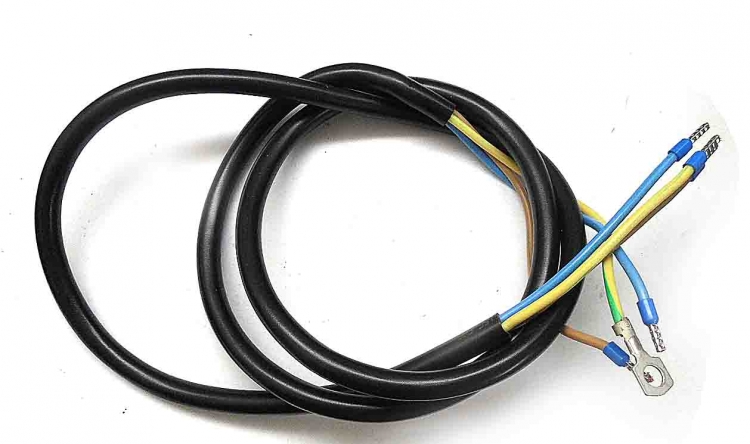

В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в монтаже электросетям, они рассчитаны на большую мощность, применяются для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.

Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до пяти.

По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.

ПВ-6 – тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влажности.

Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при монтаже многоквартирных домов и объектов разного целевого назначения.

Провод ESUY применяется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой. Удобен при монтаже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.

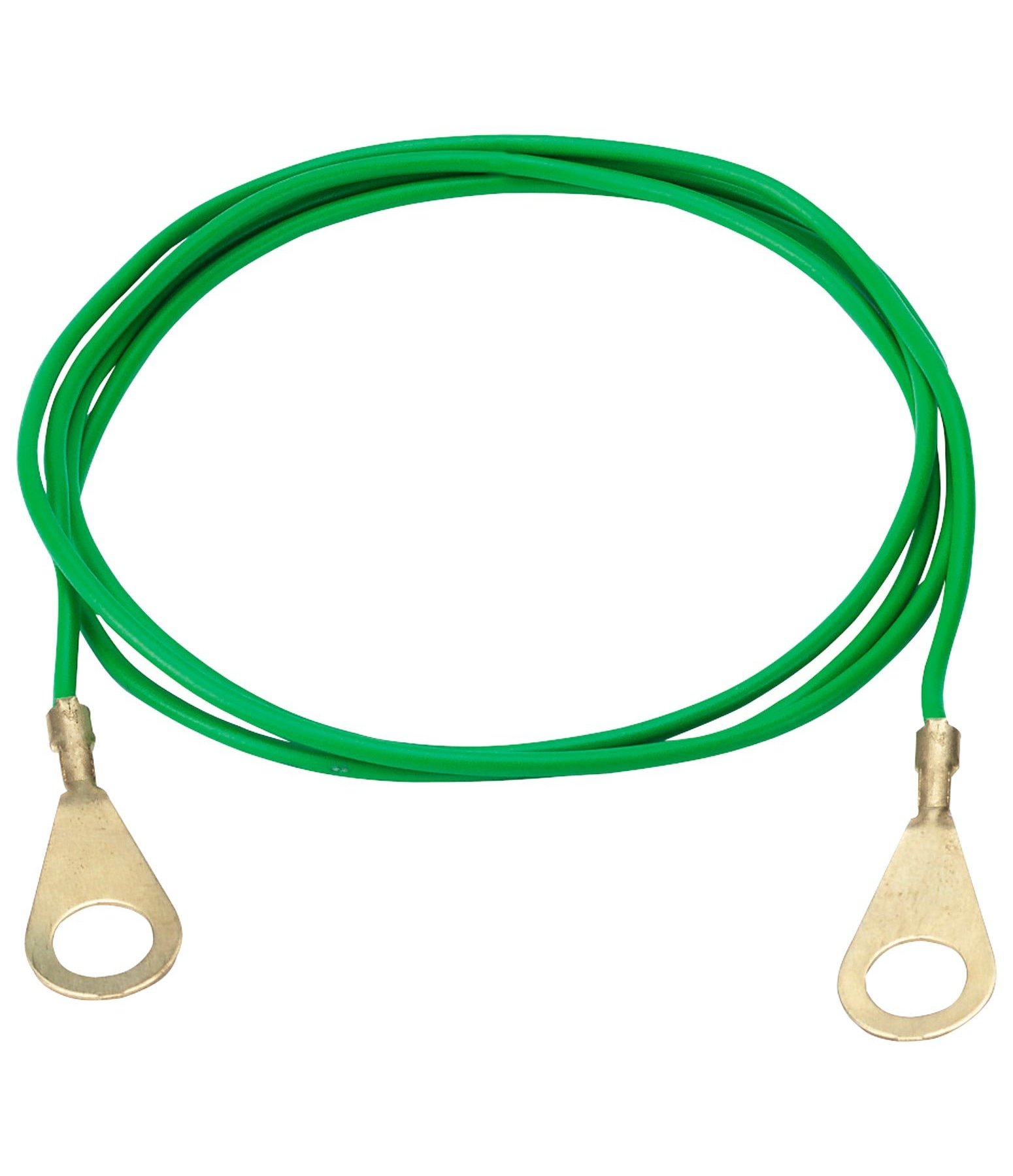

Фото проводов для заземления

Нормы сечения для провода переносного заземления

Провод заземления является важным элементом при работе с электроприборами и высоким напряжением. Даже полное отключение электричества не может обеспечить 100% гарантии безопасности, так как на проводах может скапливаться напряжение. Для того чтобы его отвести, используется естественное или искусственное заземление.

Часто применяют переносное устройство, как наиболее удобный и дешевый способ. Важно правильно осуществить расчет сечения провода переносного заземления, поскольку от него зависит надежность работы прибора.

Предназначение устройства

Переносное заземление – это съемная система, которая используется для защиты рабочих при проведении манипуляций с электроустановками или электрооборудованием. Задачей системы является отводить наведенные токи или случайно поданное на объект напряжение. Применяются такие приборы в тех местах, где нельзя использовать стационарные ножи. При использовании переносного защитного устройства в случае попадания напряжения на заземленный участок произойдет короткое замыкание, и персонал избежит удара током.

Характеристики переносного заземления, в том числе требования к сечению, перечислены в государственном стандарте 52853. Там же указано, что при испытаниях проверяется сечение проводника, для этого разбирают провод на пряди, подсчитывают их число, и число жил в пряди.

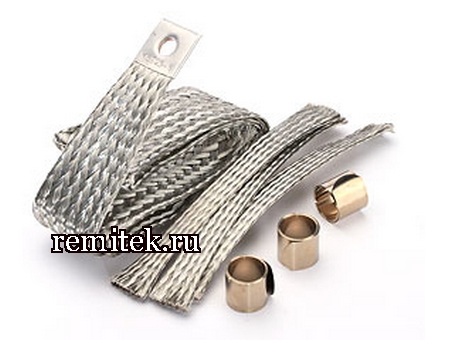

Лента-плетенка

Для переносных заземлений может использоваться специальная лента. Она нужна для механического соединения муфт и экранов. Благодаря такой конструкции монтируемый сросток получает более прочное соединение. Лента имеет стабильные параметры, высокую прочность, конструкция не только грамотно проводит ток, но и весьма устойчива на разрыв. Ленту можно использовать в качестве перемычек и экранных шин. Структура материала плетеная, что позволяет просверливать в ней отверстия для болтовых креплений.

Стандартное изделие для переносного сопротивления состоит из 24 прядей. Каждая прядь луженая, имеет 13 проволок, диаметр каждой составляет 0,2 мм.

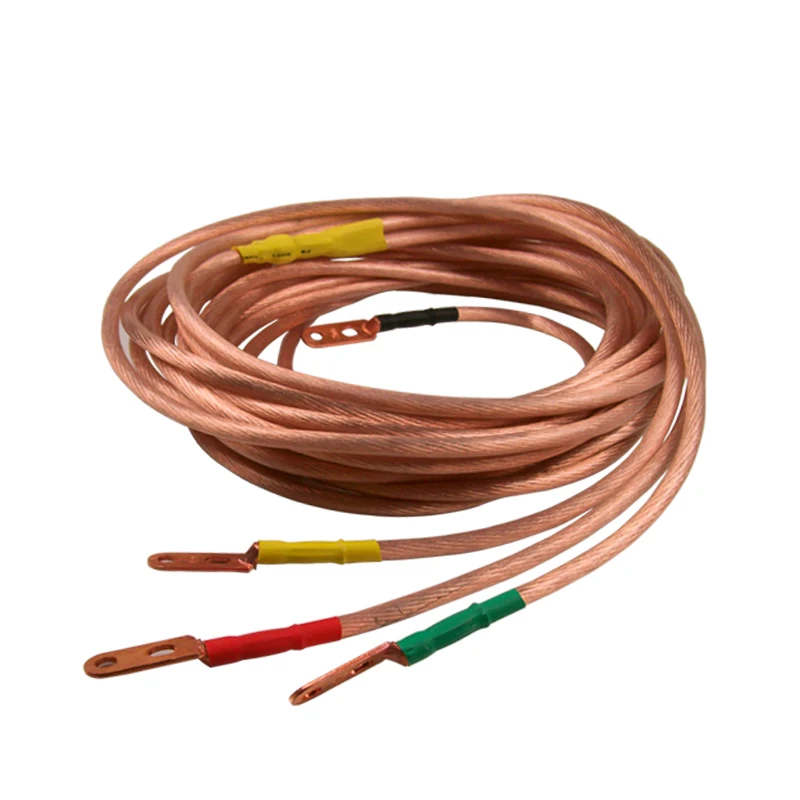

Провод

Чаще всего провод заземления имеет сечение от 25 мм2 и применяется для трехфазных систем. Для каждой фазы, размещенной на воздушной линии, предусматривается свой провод. При возникновении случайного или непредусмотренного напряжения задачей переносного заземления является отведение его на специальный провод и создание короткого замыкания, предохраняющего рабочих от опасности.

Применять такие переносные провода можно при температуре от -45 до +45 градусов Цельсия. Желательная относительная влажность должна составлять 80% при температуре окружающей среды 20 градусов.

Напряжение до 1000 В

Сечение провода переносного заземления подпадает под строгие технические требования и стандарты. Оно должно выдерживать нагрев в случае возникновения замыкания на трехфазном и однофазном источнике. Провод заземления, используемый в электроустановках с напряжением меньше 1000 В, должен иметь сечение не меньше 16 кв. мм.

Нельзя применять провода, имеющие меньшее сечение. Если напряжение в электроустановке не превышает 6-10 кВ, сечение проводников может колебаться от 120-185 мм2. Такие элементы не слишком удобны, так как имеют большую массу. Можно использовать несколько переносных заземлений с меньшим сечением, они устанавливаются напротив друг друга.

Напряжение выше 1000 В

Если минимальное сечение у проводов переносных заземлений не меньше 16 мм2, то есть переносное заземление рассчитано на величину выше 1000 В, минимальное значение должно быть не меньше 25 мм2. Расчет сечения должен проводиться по следующей формуле:

• Iуст – является обозначением тока короткого замыкания;
• tф – время, измеряющееся в секундах;
• 272– коэффициент, который может отличаться для разных металлов. При точном расчете для меди он равен 250. В данном случае он взят с запасом.

Для того чтобы не изготавливать несколько заземлителей, единицу времени в формулу нужно включать максимальную; следовательно, провод заземления будет более толстым. Если сеть имеет заземляющую нейтраль, то рассчитывать диаметр сечения требуется по току одной фазы. Важным аспектом является обеспечение термической устойчивости, если образуется двухфазное замыкание.

Не разрешается применять для создания заземления обычный изолированный кабель. Изоляция не позволит обнаружить механические повреждения жил, если таковые появятся. Перетирание жил приводит к прожиганию полупроводника, использовать поврежденный кабель нельзя.

Портативное заземление должно быть оснащено специальными зажимами. При помощи этих элементов переносная конструкция закрепляется специальной штангой на токопроводящих частях и позволяет создать надежное заземление. Проводники должны быть присоединены к зажимам без использования переходных наконечников: это обеспечит большую площадь касания и надежность соединения. Отсутствие слабых контактов не позволит конструкции выгореть при воздействии на нее большого напряжения.

Если требуется прикрепить заземляющее соединение к проводнику при работе с трехфазным источником, то соединения приваривают. Можно использовать болты, но тогда провод заземления должен быть пропаян.

Ограничиваться пайкой нельзя, так как при работе с токами выше 1000 будет существенный нагрев, пайка ослабнет, и переносная конструкция будет разрушена.

Значение сопротивления

Сопротивление, которое оказывает заземление – это способность грунта распределить электрический ток, попавший в него при помощи заземлителей. Величина важна для переносного и стационарного устройства. Она измеряется в омах и зависит непосредственно от сопротивления грунта и площади соприкосновения заземлителя с грунтом. Менять площадь можно, увеличивая заглубление электрода или соединяя вместе несколько коротких электродов. В последнем случае увеличивается площадь сечения.

Чем меньше показатель, тем лучше работа с ним. Нулевого значения в естественных условиях добиться нельзя, поэтому чаще всего разные типы электрооборудования имеют разную норму – от 60 до 0.5 Ом.

Если подключение заземления происходит через нейтраль трансформатора, суммарное сопротивление не должно превышать 4 Ома. В противном случае утрачивается смысл его использования. Если требуется обустроить заземление в частном доме, расчет должен опираться на то, что в таких домах величина не превышает 30 Ом.

Обратите внимание, есть ли в доме газопровод. При подключении труб сопротивление не должно превышать 10 Ом. Это объясняется тем, что газопровод является источником повышенной опасности, и минимальное сечение подбирается с учетом данного фактора.

Если требуется установить заземление для подключения молниеприемника, меняя сечение и длину, следует добиться сопротивления не более 10 Ом.
Источник тока в виде трансформатора или генератора при заземлении не должен подключаться к поверхностям, имеющим сопротивление, превышающее отметку 8 Ом. Допустимая величина напрямую зависит от напряжения. Если в трансформаторе напряжение 380, сопротивление должно составлять не более 2 Ом, 220 – не более 4 Ом, 127 – не более 8 Ом.

Если оборудование укомплектовано газовыми разрядниками, использующимися для защиты линий, проведенных по воздуху, заземление не должно выдавать сопротивление больше 2 Ом, некоторое оборудование допускает 4 Ом и имеет об этом специальные пометки.

Для телекоммуникационного оборудования требования к сопротивлению составляют 2-4 Ома. Если используется подстанция, рассчитанная на 110 кВ, сопротивление заземления не должно быть выше 0.5 Ом.

Нормы сопротивления, проиллюстрированные выше, распространяются на нормальные грунты, удельное сопротивление которых не выше 100 Ом*м. К таким почвам относятся глинистые и суглинистые. Например, для песчаных поверхностей характерно удельное сопротивление 500 Ом*м, что превышает общеизвестную и всеми принятую норму в пять раз.

Кабель для заземления — обзор марок NYM, ПВ-3, ПВ-6-3, ESUY, H00V3-D

Заземление необходимо для обеспечения защиты человека от поражения током. в процессе заземления происходит преднамеренное соединение электрической сети, электрооборудования с землей, так как почва является средой, способной гасить ток.

Сеть или электрооборудование соединяют с помощью заземлителя с землей. В качестве заземлителя может выступать любой токопроводящий элемент: металлическая труба, полоса, штырь, кабель для заземления и т.д. В кабельных линиях чаще всего приходится заземлять оболочку из металла, броню, экраны, корпуса муфт. Рассмотрим подходящие марки кабеля для заземления, допускаемые нормами ПУЭ.

Обзор марок кабеля для заземления

Марка кабеля заземления выбирается в зависимости от типа заземления: стационарное или нестационарное. К стационарному, установленному постоянно заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире, неподвижное электрооборудование и т.д. При стационарном заземлении допустимо использовать медные трехжильные провода ВВГ, NYM, ПВГ имеющие заземляющую желто-зеленую жилу. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции изоляции заземляющей жилы, в качестве которой идет средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или ремонте линии.

При нестационарном (переносном) заземлении лучше использовать гибкие провода для заземления типа ПВ6-3, ПВ6-3п, МГКзВ, ПВ-3. Переносные заземления необходимы для защиты во время работы на отключенных участках электрических сетей для предотвращения случайной подачи напряжения на линию или возникновения наведенного напряжения. Кабели для заземления переносного типа обладают повышенной гибкостью и дольше служат.

Конструктивно кабели для заземления ПВ6-3 и ПВ6-3п представляют собой многопроволочные медные жил, изолированные прозрачным ПВХ пластикатом.

Провод ПВ-3 помимо заземления используют в качестве установочного провода. ПВ-3 изготавливают различных расцветок, однако для кабеля заземления должна использоваться только желто-зеленая изоляция. Конструктивно ПВ3 представляет собой тоже многопроволочную жилу (более низкий класс гибкости) в ПВХ изоляции.

Приведем также и европейские аналоги кабелей заземления: заземляющие кабели ESUY, H00V3-D немецкого производства. Эти провода могут использоваться для заземления установок под большим напряжением, для заземления железнодорожных систем, а также для систем обработки данных. Высокая степень нагрузоустойчивости (напряжение до 2000 В) обеспечивается дополнительным защитным плетеным экраном из медной проволоки.

Если вы хотите подробнее ознакомиться, как сделать заземление в доме, то рекомендуем просмотреть видео ниже.

Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 73 Опубликовано 13. 06.2018 Обновлено 13.06.2018

Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т.д.

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Краткая характеристика некоторых марок кабеля и провода для заземления

Кабель для электропроводки и заземления NYM

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.

Отличительные особенности NYM:

• медная жила;
• промежуточная оболочка;
• расцветка жил в соответствии с нормами ПУЭ;
• удобство разделки и монтажа.

Кабель ВВГ

Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.

Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.

ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

Кабели и провода для заземления энергораспределительных сетей и оборудования | Полезные статьи

Заземление является важным условием обеспечения безопасности людей, находящихся рядом с электрооборудованием, а также необходимо для того, чтобы обеспечить надежную эксплуатацию электроприборов, исключив вероятность аварии или поломки. Для того чтобы обеспечить нормальное функционирование электрических сетей и электрооборудования необходимо правильно выбрать кабель и провода для заземления.

Область применения кабелей для заземления.

Кабель и провода для заземления используются для того чтобы отводить напряжение от участков, которые могут оказать в доступности для людей – корпуса механизмов и устройств, трансформаторы и другое электрооборудование. Основная задача заземления таким образом – это снижение до приемлемых значений разности потенциалов между заземляемым проводящим предметом и другими проводящими предметами, которые имеют естественное заземление. Кроме того, за счет заземления осуществляется отвод утечки тока, которая происходит, когда заземляемый проводящий предмет контактирует с «фазным» проводом. Важным условием правильно спроектированной энергораспределительной сети является наличие устройств, которые отключают питание электричеством в случае наличия утечки тока.

Цветовая индикация на проводах заземления.

Цветовая маркировка изоляции кабелей и проводов для заземления необходима для того, чтобы упростить монтаж проводки, особенно при условии наличия большого количества проводов. В типовом кабеле имеется сразу несколько типов проводов, которые имеют различное назначение и, соответственно, различную маркировку. Фазные провода окрашиваются в коричневый, белый, красный и др. цвета. Нулевой провод окрашивается в синий (голубой) цвет, а нулевой защитный провод заземления окрашивается в желто-зеленый цвет. Если используется плоский трехжильный провод без цветовой маркировки, то, как правило, заземляющим проводом становиться средняя жила.

Буквенное обозначение заземляющих проводов в марках кабеля.

Для обозначения наличия нулевых защитных проводников, которые применяются в электроустановках с заземленной нейтралью, используется стандартное буквенное обозначение. Обозначение жилы заземления согласно ГОСТ является сочетание букв «PE». Литера «PE» обозначает английское словосочетание «Protective Earthing», то есть «защитное заземление». Нулевые рабочие проводники обозначаются литерой «N».

Защитные кабели и провода заземления достаточно распространены и пользуются стабильно высоким спросом на рынке.

Как пример кабель ВВГнг-LS 1х25ок(PE)-0,66. Данный тип изделий предназначен для прокладки в помещениях, где присутствует опасность механических повреждений. Кроме того, эти кабели имеют пониженные дымо- и газовыделение. Они предназначаются для работы в сетях с рабочим напряжением 0,66 и 1кВ. Могут работать при температуре от -50 до +50 градусов по Цельсию. Относительная влажность воздуха при этом может составлять до 98%. Кабель способен выдержать длительный нагрев до температуры 70 градусов. Без предварительного подогрева, эти изделия могут монтироваться при температуре не ниже -15 градусов. Одножильные кабели могут выдержать радиус изгиба не менее 1- наружных диаметров. Срок службы изделий составляет 30 лет.

Провода заземления ПМЛ для монтажа муфт

цвет в трехжильном проводе, требования к заземляющим проводникам

На чтение 7 мин Просмотров 62 Опубликовано 28. 05.2019 Обновлено 21.05.2019

Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.

Для чего нужен заземляющий провод, принцип работы

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.

Критерии выбора кабеля для заземления

Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.

Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.

Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:

• TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
• TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
• TT – оснащение электрооборудования прямым защитным заземлением.
• IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.

На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:

• PE – заземление;
• PEN – в одном кабеле объединены ноль и земля.

У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления. Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.

После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.

Как правильно выбрать сечение заземляющего проводника

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.

Маркировка проводов

Провода заземления имеют еще одну характеристическую особенность – маркировку.

Цвет заземления

Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.

Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.

Цвет нейтрали

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

Основные марки кабеля заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

• Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
• ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
• ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 — +50 градусов Цельсия, очень гибкий материал.
• ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
• ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней. Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь избыточного электричества от устройства к земле через электрическую панель. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за много сотен миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем можно передать большинством простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться к равновесию.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как металлические или деревянные конструкции, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, из-за которой возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно протекать, другими словами, когда оно проходит по более короткому пути к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает в себя запасной план — систему заземляющих проводов, проложенных параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно проходит ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на вашей главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе электропроводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки доказательство наличия системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые соединены кабелем NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно распространенная практика заключается в том, что металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем или там, где водопровод общего пользования входит в ваш дом.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие устройства намного безопаснее, если у них есть третий контакт на вилке шнура, форма которого соответствует круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди отрезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки устройства.

Переходники

Большинство людей знакомы с адаптерами вилки, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки соединен с металлической коробкой. И , если этот металлический ящик правильно заземлен.Это ни в коем случае нельзя точно сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Если заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. GFCI обнаружит замыкания на землю и отключит питание до того, как паразитный ток может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку более безопасной.

Конечно, не все приборы и съемные устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

Выключатели и заземляющие провода

Голая или изолированная? Выбор лучшего заземляющего провода для вашего проекта

Спросите любого промышленного подрядчика, и он ответит, что безопасность на рабочем месте всегда является первоочередной задачей. Вот почему правильное заземление электрического оборудования так важно — оно может предотвратить серьезные травмы или даже смерть, не говоря уже о потенциальном повреждении оборудования или имущества.

Подрядчики могут использовать как неизолированный, так и изолированный провод для заземления. Но как они определяют, что лучше использовать и при каких обстоятельствах?

Что такое заземление?

Избыточный электрический заряд может быть вызван скачками напряжения, неисправностью оборудования и даже ударами молнии. Провода заземления соединяют оборудование с землей. Электричество идет по пути наименьшего сопротивления. В случае короткого замыкания или скачка напряжения избыточное электричество безопасно проходит через заземляющий провод к земле, а не через оборудование (или людей!), Которое может находиться поблизости. Таким образом, заземление помогает предотвратить серьезные травмы, повреждение оборудования и потенциальные пожары.

В промышленных приложениях обычно используются несколько систем заземления, в зависимости от источника питания (например, коммунальные службы, генератор или трансформатор) и используемого оборудования. Однако все в той или иной форме используют заземляющий провод.

Провод заземления: два типа, одинаковые функции

Заземляющий провод почти всегда изготавливается из меди и доступен у большинства производителей медных проводов нескольких размеров.Изолированные версии обычно поставляются с изоляцией из поливинилхлорида (ПВХ) или высокомолекулярного полиэтилена (HMWPE) зеленого, зеленого / желтого или черного цвета.

Несмотря на то, что каждая из них имеет свои преимущества, важно отметить, что обе версии без изоляции и с изоляцией выполняют идентичную функцию заземления.

Преимущества изолированного заземляющего провода

имеет несколько практических преимуществ по сравнению с неизолированным проводом, в том числе:

Маркировка и идентификация. Изолированный заземляющий провод доступен в нескольких цветах, а некоторые производители медных проводов, такие как Kris-Tech, предлагают нестандартные цвета, полосы и даже печать на оболочке. Цветовая кодировка и маркировка могут упростить идентификацию проводов и процесс подключения, сокращая затраты на рабочую силу и время работы.

Для использования в трубопроводах. Заземляющий провод часто протягивается через кабелепровод, и изолированный провод здесь также дает преимущество. «Скользкий» характер изоляции значительно упрощает протягивание провода через кабелепровод, особенно если в трубе есть повороты или изгибы.

Открытые среды с сборными шинами. Шина — это металлическая шина или полоса, используемая для распределения сильноточного тока внутри распределительного устройства и щитовых щитов. Шины обычно неизолированы, поэтому используется изолированный заземляющий провод для предотвращения непреднамеренного контакта между заземляющим проводом и шиной.

Защита от кражи. Кража медной проволоки — распространенное и дорогостоящее преступление. В 2019 году Министерство транспорта штата Миссури сообщило, что ежегодно тратит почти 1 миллион долларов на ремонт уличных фонарей, вызванных кражей медного провода.Изолированный медный заземляющий провод труднее «обработать» ворам и гораздо менее привлекательный объект для кражи.

Возможная экономия средств при использовании неизолированного провода заземления

Неизолированный медный заземляющий провод дешевле, чем изолированный заземляющий провод, и хорошо работает во многих промышленных приложениях. В частности, для крупных проектов использование чистой меди может дать значительную экономию средств.

В некоторых случаях оголенный заземляющий провод может быть менее трудоемким, поскольку его не нужно зачищать перед заделкой.

Сделать осознанный выбор

Как лучше всего выбрать правильный заземляющий провод (неизолированный или изолированный) для вашего приложения? В большинстве случаев любой из них выполняет функцию технического заземления. Однако первым делом следует проконсультироваться с местной кодовой книгой. Часто местные строительные нормы и правила могут однозначно диктовать, какой заземляющий провод использовать.

Однако иногда код может быть неоднозначным. В таких случаях всегда лучше работать с местными инспекторами или должностными лицами, чтобы они помогли интерпретировать код и подтвердить, какой тип заземляющего провода использовать для вашего приложения.Получение этого подтверждения перед установкой обеспечит официальную подписку и исключит возможность «скопировать и заменить».

Провод заземления: Kris-Tech Has You Coved

Kris-Tech предлагает множество различных вариантов неизолированных и изолированных (PE / PVC) заземляющих проводов различных размеров. Мы производим наши сертифицированные UL заземляющие провода двух определенных цветов: зеленого и желто-коричневого, а также предлагаем черную версию, отличную от UL, которая идентична, за исключением цвета изоляции.

Kris-Tech также предлагает настраиваемые параметры разметки и печати, чтобы упростить и ускорить процесс заделки проводов.

Как и все наши изделия из проволоки, Kris-Tech может предоставить нестандартную длину, несколько вариантов упаковки и маркировки и никогда не взимает плату за обрезку или катушку.

Если вы хотите узнать больше о решениях Kris-Tech для заземляющих проводов, свяжитесь с нами, используя форму ниже.

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, который обеспечивает альтернативный путь прохождения тока обратно к земле в случае неисправности в системе электропроводки.Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электричество в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который несет этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле. Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

• Защищает от электрических перегрузок

  Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокое электричество, которое может полностью повредить ваши электрические приборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от сильных скачков напряжения.

• Стабилизирует уровни напряжения

  Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого. Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.

• Земляные проводники с наименьшим сопротивлением

  Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить весь избыток электричества с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-то без сопротивления, а не через вас или ваши приборы.

• предотвращает серьезные повреждения и смерть

  Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлическим корпусом устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.

Проверка электрического заземления

Вы можете следовать этому контрольному списку из 5 шагов, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Step 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в больший паз розетки, который является нейтральным пазом. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. В большинстве старых домов был проведен большой ремонт и ремонт, поэтому не все торговые точки могли быть переделаны.

Испытание электрического заземления очень важно для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать возгорание.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный перечень предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Что значит заземлить провод?

В большинстве электрических систем вы найдете провод под напряжением, нейтральный провод и заземляющий провод. Заземляющий провод не является строго необходимым для работы устройства, но это все же важная особенность. Этот провод предназначен для обеспечения прохождения электрического тока, если обычные пути недоступны. Это может быть связано с тем, что другие пути повреждены или для них слишком много электричества.

Проще говоря, заземляющий провод используется только при неисправности или другой проблеме в электрической системе. Вместо того, чтобы вызвать искру или повреждение устройства, это избыточное электричество может безопасно пройти через этот провод в землю.

Практически во всех электрических системах есть место для подключения заземляющего провода. При прокладке заземляющего провода его следует подключить к обозначенному месту на устройстве, а затем проложить в безопасное место, где можно рассеять энергию.Обычно это означает, что провод должен быть уложен в землю, откуда и получил название этот тип провода. Как в домашних, так и в коммерческих устройствах, как правило, заземляющие провода проходят от каждой розетки обратно в одно центральное место (обычно рядом с монтажной коробкой), где они подключаются к заземляющему стержню. Этот стержень войдет прямо в землю, чтобы электричество могло безопасно выйти. Также можно подключить провода заземления обратно к электрической системе, чтобы его можно было отправить обратно к электрическому столбу, где он затем будет заземлен, но это не так часто.Наличие заземляющего стержня для подключения всех заземляющих проводов в здании значительно упростит добавление новых проводов и систем. Хотя заземляющие провода не должны проходить через них, если нет проблем, важно соблюдать все стандарты электробезопасности при работе с заземляющим проводом, чтобы избежать поражения электрическим током.

Подобные вопросы

Дополнительные ресурсы

— ABL Electronics Supplies, Inc.

ЗАЗЕМЛЯЮЩИЙ ПРОВОД

ABL Electronic Supplies, Inc. поставляет заземляющие провода уже 45 лет. Позвоните нам по телефону 704-784-4225 или заполните форму на этой странице, и мы свяжемся с вами, чтобы обсудить, что вы ищете.

Вот некоторая информация о проводах заземления:

Заземляющий провод и принцип его работы

Заземляющий провод — это страховочный провод, который намеренно подключается к земле, как следует из названия. Провода заземления — это простой и разумный способ сделать вашу электрическую систему намного безопаснее.Когда есть избыток электричества, это может быть опасно для всех, кто находится поблизости. Лучше всего иметь заземляющий провод, чтобы лишнее электричество не причиняло вреда. В электрической цепи присутствует как положительное, так и отрицательное электричество. Связь между ними — это то, что дает прибору или любому электронному устройству возможность работать. Если что-то пойдет не так, энергия накапливается и может вызвать отключение.

Если у вас отключилось питание, вероятно, перегорел автоматический выключатель или предохранитель. Это происходит из-за электрической неисправности.Когда автоматический выключатель отключается, это происходит из-за короткого замыкания. С помощью заземляющего провода вы можете избежать переизбытка электроэнергии, которая приведет к отключениям. Всегда важно проверять заземляющий провод, чтобы убедиться, что он правильно подключен, чтобы избежать осложнений и рисков (например, поражения электрическим током).

Типы заземляющих проводов

Медный заземляющий провод обычно используется в электротехнике, особенно из-за его проводимости и долговечности. В зависимости от требований приложения используется множество различных типов медных проводов.Наиболее распространенные типы заземляющих проводов включают неизолированный медный провод и медный провод калибра. Согласно требованиям национального электрического кодекса, заземляющие провода должны быть белого или серого цвета.

Green 6 THHN — это особый тип медного провода, который используется для заземления вне помещений. Зеленый цвет представляет собой наружный провод, и он изолирован, поэтому влага не попадает внутрь и через провод. Измерительные медные заземляющие провода различаются по размеру. Чем больше номер калибра, тем меньше размер провода.

Сечения заземляющих проводов

Размер заземляющего провода не влияет на работу или поток.Провода заземления предназначены для обеспечения безопасности и, следовательно, не для нормального протекания тока. Текущий поток предназначен для перехода от горячего к нейтральному. В случае неисправности заземление обеспечит путь, достаточный для перегорания предохранителя или отключения автоматического выключателя. В целом, вы можете сэкономить, используя провод меньшего размера.

Выберите ABL Electronic Supplies, Inc. для провода заземления

В ABL Electronic Supplies, Inc. мы предлагаем широкий спектр решений для заземляющих проводов и будем рады предоставить вам руководство и рекомендации, основанные на ваших уникальных потребностях. Свяжитесь с нами сегодня, заполнив форму на этой странице, или позвонив нам по телефону 704-784-4225.

Заземление кабелей и проводов | Контуры заземления

Цепи низкого уровня часто соединяются между собой с помощью экранированных кабелей, в основном для защиты от внешнего шума. Помимо эффективности самих экранов, еще более важной является целостность соединения с землей. Плохая почва может быть хуже, чем ее отсутствие.

Путь возврата сигнала

Используемый как обратный путь сигнала, типичный для коаксиальных кабелей, экран служит вторичной цели — экранировать центральный проводник от внешних полей.Эта двойная роль может существовать и в некоаксиальных кабелях.

Сопротивление экрана в оплетке обычно намного ниже, чем у других проводников. Это может быть желательно в возвратной цепи, но особенно важно при наличии низкого импеданса против внешней индукции. По этой причине необходимо аккуратно выполнить заделку, иначе экран будет бесполезен в качестве шумового барьера. Фактически, поскольку экран представляет собой прямой «провод», а его площадь намного больше, чем площадь проводника (ов) внутри, может возникнуть значительный дисбаланс индуцированного тока, вызывающий шум.Неэкранированная витая пара, вероятно, будет более устойчивой к шумам.

Простое экранирование

Как чистый барьер для электромагнитных помех, заземленный экран действует как токопроводящий канал для проводников внутри. «Закрепленный» на потенциале земли, который не позволяет ему парить в воздухе, куда бы его ни подводила магнитная или электрическая среда, экран служит не столько средством защиты от шума, сколько просто разделяет раздражающее электрическое поле и отправляет его часть в земля.

Важно знать, что никакой экран не может защитить от магнитных полей так эффективно, как простое физическое пространство между источником шума и затронутыми проводниками.Всего лишь 0,5 дюйма может уменьшить магнитную связь более чем на 30 дБ, улучшаясь примерно до 70 дБ при расстоянии 4 дюйма. Это, вероятно, лучшее средство от шума, возникающего в сильноточной проводке.

Контуры заземления

Контуры заземления создают намного больше шума, чем требуется, учитывая, насколько легко их устранить с помощью продуманной установки. Шум контура заземления легко изобразить: каждый проводник, включая сам планер, имеет некоторое сопротивление, и любой ток, проходящий через него, вызывает падение напряжения между его источником и его нагрузкой. См. Рисунок 1 . Проблема контура заземления возникает, когда несколько цепей используют один и тот же обратный проводник, часто экран, предназначенный для заземления, поэтому падение напряжения на одном пути тока просто проявляется на другом, добавляя «чужой шум» к другому — чистый сигнал.

Кроме того, если несколько систем подключены к земле «гирляндной цепью», любая из них может действовать как слабое звено и отражать колебания тока через них в виде шума. Общие земли лучше всего использовать в звездообразной конфигурации.

Заземление рамы

Обратный путь никогда не должен быть заземлением корпуса. Хотя он может быть металлическим и проводящим, он не предназначен для использования в качестве активного проводника. Идеальный возврат для любой схемы должен быть исключительным для этой схемы, хотя нередко используются общие обратные пути, где ток каждого сигнала очень низкий. Тем не менее, хорошая практика предлагает не более пяти сигнальных проводов на землю. Использование рамки для возврата сигнала или передачи тока «lo» — это плохая экономия и открытое приглашение к проблемам.Лучше всего зарезервировать каркас для его структурной роли; однако подключение его к заземлению аккумулятора в одной точке позволит добиться эффекта универсального электростатического экрана для всего самолета.

Улучшенный универсальный подход к использованию заземления состоит в том, чтобы использовать его только в качестве заземления, ограничивая сигналы и линии электропередач до выделенных проводников. Примером может служить сбалансированная экранированная витая пара.

Настоящая земля, пожалуйста, опознает себя?

Существует более одного «реального» заземления? Да.

1. Для тракта прохождения сигнала «реальная» земля — ​​это системная земля, истинный пункт назначения для обратного сигнала. Никакая другая точка отсчета не может быть лучше. Хорошая практика подключения экрана, предназначенного только для защиты, требует оконечной нагрузки на системную землю. Это предохраняет его от плавания с «чужеродными» источниками сигнала и превращения его в источник шума для самой цепи, которую он должен защищать. Это можно сравнить с расширением корпуса самой системы.
2. Какое заземление вы используете между системами? Дело в том, что они обязательно могут иметь общую землю, как в случае передачи сигнала между ними по коаксиальному кабелю.Если это так, требуются тщательные процедуры заземления на каждом конце. В противном случае плохое соединение может вызвать серьезный шум практически в любом месте, и непрерывность обратного тракта может иметь значение. В идеале возвратные сигналы должны быть изолированы от земли, а экраны должны быть подключены только к одному концу. См. Рис. 2. В некоторых случаях изолированный внешний экран triax и quadrax обеспечивает желаемое экранирование и изоляцию. Это позволяет при необходимости установить внутреннее экранирование в качестве заземления сигнала и обратного пути.
3. «Универсальная» земля, планер, является оболочкой, в которой размещены все остальные системы. Но это всего лишь оболочка, и она лучше всех выполняет свою строго пассивную роль по отношению ко всем другим системам, например, к блоку авионики, который заслуживает отдельного признания. Это верно и для любой другой бортовой системы. Каждый из них, от стартеров двигателей до развлекательных систем в салоне и TCAS, будет работать более эффективно и с меньшими помехами, используя свой собственный путь заземления.

Ценность «универсального» экрана сомнительна в самолетах с конструкцией из композитных материалов, что приводит к другим опасениям по поводу эффектов HIRF — излучаемых полей высокой интенсивности.

Витая пара

Не название рок-группы.

Экранирование наилучшим образом блокирует поля электростатических шумов и помогает шунтировать некоторые электрические магнитные помехи, но не так эффективно в устранении электромагнитных помех, как скрученные пары сигнальных проводников. Это было популярным средством для подавления шума с первых дней существования телефонов.

Каждый проводник, находящийся в изменяющемся магнитном поле, действует как вторичная обмотка трансформатора — вырабатывая ток, повторяющий форму волны «первичной обмотки» или источника поля.(Изменения поля могут быть вызваны переменным током или любым изменяющимся током в проводнике (ах) источника поля или даже физическим движением проводника постоянного тока, например вибрацией.) Фактически, трансформаторы предназначены для использования этого факта.

Учитывая, что каждая цепь является схемой (двусторонний путь для движения электронов или сигнала), ток будет течь по обоим проводам: по паре. Внешние поля, к счастью, индуцируют ток в этих проводниках, совершенно не заботясь о том, загрязнит ли это сигнал в цепи.

Витые пары Un неизменно располагают один проводник ближе к источнику поля, и хотя они могут получать почти одинаковую индукцию (таким образом, имея «сбалансированный» шум в обоих), на самом деле она никогда не бывает одинаковой. В результате всегда будет индуцироваться по крайней мере некоторый нежелательный дифференциальный ток.

За счет скручивания сигнальной пары проводники чередуются в непосредственной близости от шумового поля в течение каждого цикла скручивания, эффективно нейтрализуя эффект загрязняющего поля.Фактически, хотя шум присутствует в обоих проводах, скрутка помогает гарантировать, что он будет одинаковым в каждом проводе, и в результате получается почти идеальная балансировка.

Лучший способ минимизировать «обмены» нежелательными сигналами — просто увеличить пространство между кабелями, но часто это сложно или непрактично.
