Работа мультиметра: правила, измерение, поверка, проверка показателей для чайников

правила, измерение, поверка, проверка показателей для чайников

Все знают, зачем нужен электрический ток. Без него не будет работать телевизор, компьютер, стиральная машина, не загорится электрическая лампочка. У тока есть свои характеристики – это напряжение, сила и сопротивление. Чтобы их измерять были придуманы специальные приборы, а потом их объединили в один и назвали мультиметром. Как же пользоваться мультиметром? Освоить работу с ним сможет любой начинающий электрик.

Виды приборов

Мультиметры делятся на два основных вида: цифровые и аналоговые. Освоить правила пользования мультиметром для новичков можно в течение часа, независимо от его вида.

В аналоговых изделиях для отображения показаний используется стрелка. На точно размеченном циферблате она указывает значение того параметра электрического тока, измерение которого производится в данный момент.

Использование мультиметра с цифровой начинкой еще проще. Для отображения результата измерения в таких устройствах применяется цифровой дисплей. Это, как электронные часы, на которых показано время.

Изделия могут существенно отличаться по стоимости. Цена устройства напрямую зависит от точности измерения, которую может обеспечить данный прибор. Точность еще называют разрядность, потому что мультиметр показывает несколько разрядов величины.

Дорогие мультиметры, которыми предпочитают пользоваться профессиональные электрики, имеют разрядность 5 и выше. Такие изделия можно приобрести за несколько тысяч долларов США. Качество такой диагностики будет находиться на абсолютно недоступном для дешёвых китайских изделий уровне.

Для начинающих электриков профессиональные изделия не нужны. С помощью дешёвых устройств можно легко произвести измерения напряжения в сети, сопротивление резистора, определить исправность транзисторов и конденсаторов, при этом погрешность такой диагностики будет составлять не более 1 — 2%.

Поверка мультиметра – это особая аттестация, подтверждающая, что прибор работает правильно.

Вне зависимости от вида устройства, поверка мультиметра производится по общепризнанным эталонам измерения электротехнических величин. Дешевые китайские приборы могут быть не поверенными, поэтому желательно сравнить их показания с показаниями надежного прибора.

Правила безопасности

Пользоваться устройством очень просто, но прежде чем приступить к первым электрическим измерениям, необходимо ознакомиться с техникой безопасности. Безопасная проверка электрической цепи будет в том случае, если придерживаться нескольких правил.

Место, где производятся диагностические операции, должно быть хорошо освещено. Прежде чем пользоваться прибором для измерения опасного для жизни напряжения, необходимо обеспечить дополнительное освещение – установить лампу.

Запрещается пользоваться измерительным оборудованием вблизи легковоспламеняющихся и взрывоопасных веществ. При проведении измерительных работ нередко возникают искры, которые могут привести к взрыву и пожару.

Не рекомендуется пользоваться мультиметром в условиях повышенной влажности. Нежелательно пользование измерительным прибором в неустойчивом положении. Мультиметр должен лежать на ровной поверхности, вблизи проводящего измерения, чтобы до него можно было свободно достать и правильно считать показания.

Во время проведения диагностических работ, щупы необходимо держать только за изолированные ручки.

Прежде чем начать пользоваться мультиметром, следует знать, что запрещено с ним делать:

• перегружать прибор во время проведения диагностических работ;
• продолжать пользоваться устройством, если его переключатель, либо другая ответственная часть находится в неисправном состоянии;
• пользоваться устройством для измерения переменного или постоянного тока в электрической цепи с двигателями высокой мощности, или другим оборудованием с высоким показателем пускового тока.

Выполнение данных требований позволит значительно превысить гарантийный срок эксплуатации изделия. А соблюдение техники безопасности поможет избежать несчастных случаев во время проведения измерительных операций.

Быстрая проверка

Если вы собираетесь купить мультиметр или получили его от кого-то в пользование, то нелишне будет убедиться в исправности. Проверка мультиметра происходит следующим образом. Вначале надо проверить установлена ли батарейка в отсеке для питания.

Затем устанавливают переключатель на диапазон измерения сопротивления, выбирая самый низкий диапазон. Вставляют штекеры в гнезда и соединяют щупы между собой (замыкают).

Если на экране появятся нули или он выдаст очень малое значение, то мультиметр находится в рабочем состоянии. Однако такая проверка не позволяет проверить точность измерений. На точность мультиметр можно проверить, сравнив его показания с показаниями эталонного прибора.

Если прибор применяется на производстве, на государственных объектах, то требуется поверка мультиметра. Ее проводят сразу после изготовления в лабораториях, по специальной методике согласно ГОСТам.

Пользоваться мультиметром можно только после подтверждения правильности показаний. Существуют аттестованные организации, занимающиеся этой процедурой. Если необходима повторная поверка мультиметра, то обращаются к ним.

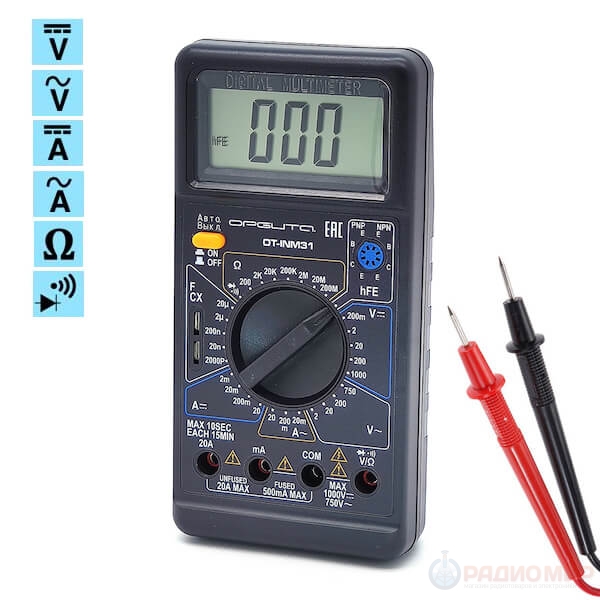

Внешний вид

На корпусе цифрового мультиметра чаще всего три гнезда (иногда бывает 2 и 4). Вместе с коробкой прибора обязательно идут щупы. Это контакты, посредством которых происходит соединение с объектом, проводящим электрический ток.

Один провод контактов сделан черным, а другой красным. Черный штекер щупа вставляют в гнездо «com» – общий выход (масса), он также помечен знаком «-». Красный штекер непосредственно измерительный. Напротив красных гнезд обычно стоит значок, указывающий, какое измерение мультиметром можно проводить.

На корпусе есть круговой переключатель. Зоны измерения ограничены красными черточками или же присутствует другое обозначение границ, интуитивно понятное. Если внимательно приглядеться к значкам, то можно понять, что это обозначения ампер, ом и вольт.

Есть значок диода, частоты звука (Hz), может быть знак температуры, емкости. Поэтому пользоваться цифровым мультиметром для чайников не составит труда, если этот «чайник» хоть немножко разбирается в обозначения характеристик тока.

Как измерить напряжение

Мультиметром можно пользоваться для замера постоянного и переменного напряжения. Для определения электрического напряжения черный штекер устанавливают в гнездо «сом», а красный – в гнездо «V».

Если напряжение переменное, то необходимо перевести круговой переключатель в область обозначенную значком «АСV» («V~» у других моделей). Во многих устройствах для определения переменного тока применяется несколько диапазонов. Выбирают такой диапазон, в котором предположительно находится измеряемая величина или самый высокий, постепенно понижая его.

Наиболее часто переменное электричество измеряется в двух режимах: до 200 В и до 1000 В. Второй используется для высоковольтной диагностики. Измерять переменное напряжение превышающее 1000 В, запрещается.

Чтобы измерить постоянное напряжение переключатель устанавливается в зону «DCV». Практически все модели приборов, позволяют измерить напряжение в диапазоне от 20 mВ до 1000 В.

Для того чтобы мультиметр показал наиболее точные значения, переключатель устанавливается напротив цифры, которая обозначает максимально возможное напряжение. Поверка мультиметра для измерения напряжения электрического тока производится только в специально оборудованной лаборатории.

Как измерить сопротивление

Можно пользоваться данным устройством для измерения сопротивления резистора или других деталей, а также участков электрической цепи. Переключатель мультиметра, в этом случае, переводится в режим обозначенный значком Ома (Ω).

В этой категории также следует выбрать подходящий вариант максимально возможного показания омметра. Резистор необходимо выпаять из схемы, чтобы другие детали не повлияли на показания.

Подавляющим большинством приборов можно пользоваться для замеров сопротивления до 2 МОм. Целостность электрической цепи, сопротивление которой не превышает 150 Ом, можно прозвонить с помощью звукового индикатора. Для этого переключатель устанавливается в соответствующий режим, а щупы устройства подключаются к цепи прозвона.

К сожалению далеко не все измерительные устройства оборудованы данной функцией. Поэтому если необходимо прозвонить электрическую цепь, которая не имеет «пищалки», выбирается режим определения сопротивления до 200 Ом.

Оставлять переключатель в режиме «Ω» не рекомендуется, поскольку при этом быстро разряжается батарея.

Как измерить силу тока

Измерительным прибором можно пользоваться для определения силы тока. Мультиметр переводят в режим «DCA». В этом режиме определение силы тока производится до показания 200 mA. Если сила тока выше, то круговой переключатель устанавливается напротив значка «10А» а чёрный штекер щупа переводится в соседнее гнездо с соответствующим обозначением.

Далее мультиметр подключается последовательно в электрическую цепь. Во время подключения устройства ток должен отсутствовать в диагностируемом проводнике. Последовательность присоединения прибора следующая:

• электрическая цепь полностью обесточивается;
• мультиметр переводится в режим определения силы тока;
• цепь разрывается, и мультиметр подключается последовательно;
• подаётся электрический ток.

Показатель силы тока в амперах будет отображён на дисплее или указан стрелкой, если используется аналоговый прибор.

Научиться пользоваться мультиметром не составит большого труда. Достаточно понять основной принцип работы прибора, и можно приступать к проведению диагностика аппаратуры и различных электрических приспособлений.

Работа с мультиметром: от теории к практике

Автор adminВремя чтения 40 мин.Просмотры 8Опубликовано 08.11.2019

Как прозванивать мультиметром

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления – омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал – зуммер, от сюда и возник термин прозвонка или прозвон.

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R – сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

     – Красный щуп в гнездо VΩmA

     – Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не перезванивайте под напряжением, даже под небольшим.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Мультиметр: устройство, азы работы с ним

Основы работы с мультиметром – практическое руководство для начинающего электронщика

Мультиметр – основной прибор радиолюбителя, большой помощник любого электронщика. Поэтому познакомимся с этим прибором получше и узнаем, как с ним работать.
В радиолюбительском творчестве часто требуется измерять напряжение, силу тока, сопротивление.

Раньше для этого приходилось приобретать или даже конструировать самостоятельно несколько разных приборов: вольтметр, амперметр, омметр.

Но сейчас в этом нет никакой необходимости: мультиметр – универсальный прибор, и может использоваться для измерения всех основных параметров простых самодельных конструкций.

В продаже можно встретить огромный ассортимент различных моделей мультиметров – от простых и недорогих до профессиональных, многофункциональных, имеющих повышенную точность и внушительную цену.

Здесь рассмотрим работу с самым простым и дешёвым приборчиком, который можно приобрести в радиомагазинах, на радиорынках, в гипермаркетах типа «Леруа Мерлен», «Оби» и т. п. Подобный прибор входит в состав набора юного электронщика NR02.

Приборы такого класса могут иметь несколько другой дизайн, разные режимы работы, но в целом работа с любым подобным мультиметром будет похожа. Надёжность и точность измерения этого прибора, конечно, не потрясают воображение, но как первый прибор юного электронщика этот мультиметр – хороший вариант.

Если же увлечение электроникой перерастёт в хобби, всегда можно купить более серьёзный прибор: многофункциональный, надёжный, с повышенной точностью.

Включение-выключение прибора. Замена батареи.

Включение прибора осуществляется поворотом ручки переключения режимов в любое положение, отличное от «OFF». Для выключения мультиметра надо перевести ручку переключателя режимов в позицию «OFF».

Некоторые модели имеют функцию автоотключения питания: если прибором не пользуются более 10 минут, он автоматически выключится, что позволяет продлить ресурс батареи. Кстати, о батарее: мультиметр работает от батареи типа «Крона».

При эпизодическом использовании прибора ресурса батареи должно хватить не менее чем на год. Если цифры на дисплее потеряют контрастность, или же прибор перестанет включаться вообще, батарею следует заменить. Для этого надо снять заднюю крышку прибора, удалить старую батарею и вставить новую.

Теперь рассмотрим работу с прибором и самые основные режимы измерения.

Измерение постоянного напряжения (режим «вольтметр»)

Измерим напряжение стандартной батареи типа «ААА». Её номинальное напряжение – около 1,5В. Но допустим, что мы не знаем этого.
Устанавливаем переключатель в положение «1000V» и касаемся щупами выводов батареи. На индикаторе отображается «001». Следовательно, напряжение батареи – около 1В, но в этом режиме оно измерено очень грубо – нам не хватает такой точности.

Переводим переключатель режимов в положение «20» и повторяем измерение.

В этом режиме напряжение измеряется с большей точностью, и из показаний на дисплее прибора мы видим, что напряжение батареи – 1,56В.

Переведём переключатель режимов в положение «2000m», что соответствует максимально измеряемому напряжению 2000 мВ (или 2В). Повторим измерения и получим ещё более точный результат – 1566 мВ или 1,566В. Пожалуй, такая точность даже избыточна.

А теперь переведём переключатель режимов в положение «200m». Максимальное напряжение, которое можно измерить в этом режиме – 0,2В.

Мы же подадим на щупы прибора почти в 8 раз более высокое напряжение – 1,5В. Вообще, делать это не очень корректно – можно испортить прибор.

Как правило, встроенная защита мультиметра способна справиться с такими «злоупотреблениями», хотя проверять это часто не рекомендуется.

Касаемся щупами выводов батареи и видим на дисплее символ «1» – индикатор перегрузки. Это вполне естественно – ведь измеряемое напряжение гораздо выше предельных для этого диапазона 0,2В.

Итак, запомним главное правило: при измерении неизвестного напряжения обязательно установите переключатель режимов работы на самый высокий поддиапазон (в данном случае – 1000В). Затем, поняв примерную величину измеряемого напряжения, можно перевести переключатель режимов в оптимальное положение.

Прибор имеет встроенную защиту от перегрузки. Скажем, если подать на щупы прибора, включенного в режим «200m» напряжение величиной 2В, ничего страшного не случится: прибор просто покажет на дисплее символ перегрузки «1».

Но если подать на щупы прибора, включенного в этот поддиапазон измерения, напряжение 200 В – он может выйти из строя.

Кроме того, при измерении напряжений выше 40В не нужно касаться оголённых проводов руками – это может быть опасно для жизни!

Есть ещё одна тонкость. Во всех предыдущих экспериментах мы соблюдали полярность измерения напряжения: красный щуп прибора подключали к выводу «+» батареи, а чёрный – к выводу «-».

Но если перепутать местами щупы – ничего страшного не случится, прибор будет корректно измерять напряжение – это штатный режим работы.

Только на дисплее будет отображаться знак «-», указывающий на то, что полярность подключения щупов к источнику напряжения неправильная.

Измерение сопротивлений (режим «омметр»)

Подключаем к щупам прибора резистор неизвестного номинала. Ручкой переключателя режимов устанавливаем наиболее оптимальный диапазон измерения – для данного резистора это диапазон «20к». На дисплее отображается измеренное сопротивление – 2,37 кОм.

Если мы проведём измерение этого же сопротивления в положении ручки переключателя режимов «2000k», то увидим на дисплее показания «002» и сделаем вывод о том, что сопротивление резистора – около 2 кОм. Но такая точность нас совершенно не устраивает – надо выбрать более оптимальный диапазон измерения.

Если же мы проведём измерение в положении ручки переключателя режимов «2000» (2000 Ом или 2 кОм), то увидим на дисплее символ «1», показывающий, что измеряемое сопротивление выше предела измерений.

Таким образом, при измерении сопротивления главное – выбрать оптимальный диапазон измерения. Правда, в отличие от измерения напряжения, при работе в режиме «омметр» ошибка в выборе диапазона не может вывести прибор из строя.

Попробуем определить номинал резистора альтернативным способом – по его цветовому коду. На корпус резистора нанесены цветовые полосы: красная, жёлтая, красная, золотистая.

Из справочных таблиц находим, что номинальное сопротивление данного резистора – 2,4 кОм, а точность – 5%.

Это значит, что реальное сопротивление резистора может лежать в пределах 2,28… 2,52 кОм, что вполне соответствует величине, полученной в результате наших измерений.

Измерение силы тока (режим «амперметр»).

Ток всегда измеряется в разрыве цепи. Например, совершенно недопустимо измерять ток, подключив щупы прибора непосредственно к источнику напряжения (например, батарейке).

Соберём простейшую цепь из батарейки и резистора. Измерим ток в этой цепи: 0.66 мА. Как и всегда при работе с мультиметром, главное – выбрать правильный диапазон измерения.

Как и в случае с измерением напряжения, нужно начинать измерение силы тока с самого большого поддиапазона – в данном случае «200m» – 200 мА.

(Этот прибор может измерять ток до 10А, для чего нужно переключить красную клемму щупа в самое верхнее гнездо прибора.

Но начинающему электронщику работать с такими большими токами, скорее всего, не придётся, поэтому подробно об этом режиме здесь не рассказывается).

Важно помнить вот о чём: включив прибор на диапазон измерения тока, например, на 2000 мкА (2 мА) и пустив через прибор ток в несколько сотен миллиампер, можно испортить прибор. В некоторых случаях перегорает встроенный в прибор предохранитель, и можно легко отделаться, заменив его. Но часто выходят из строя и другие компоненты прибора, и его ремонт становится трудным и нерациональным.

Теперь попробуем рассчитать силу тока в этой цепи теоретически. Из предыдущих опытов мы знаем напряжение батареи (1.566В) и сопротивление резистора (2370 Ом). Согласно закону Ома: Ток = Напряжение/Сопротивление = 1.566/2370 = 0.66 мА.

Всё как в аптеке: закон Ома работает, и наш прибор – тоже.

Итак, мы познакомились с мультиметром, верным помощником каждого радиолюбителя. Измерение постоянного напряжения, сопротивления и силы тока – это 95% режимов, которые нужны начинающему электронщику.

Работа с прибором в других режимах (измерение переменного напряжения, частоты, параметров транзисторов и диодов) будет рассмотрена отдельно.

Мультиметры. Виды и работа. Применение. Измерение

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Устройство

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности

Все мультиметры, или как их еще называют, тестеры, делятся на два класса:

• Аналоговые.
• Цифровые.

Рассмотрим подробнее каждый класс измерительных устройств.

Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:

Черный нулевой проводник вставляется в гнездо «СОМ».

Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Предупреждение: необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

Установите регулятор в режим замера сопротивлений на любое значение показаний.

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

Определение напряжения

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Размер напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе.

При прозвонке заземления, часто возникают трудности. Цепь заземление – фаза и нейтраль – фаза прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:

• Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
• Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.

Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э».

Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников.

Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары. Чтобы измерить температуру выполняют следующие шаги:

Вставляют провода термопары в соответствующее гнездо.

Размещают термопару в измеряемую среду.

На дисплее выдается величина температуры.

Работа аналогового мультиметра

Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:

• Измерения сопротивлений и емкостей.
• Измерения напряжения.
• Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые приборы в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Похожие темы:

Как пользоваться мультиметром DT, инструкция, видео

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

• напряжение;
• сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром.

Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер.

Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT.

Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром.

Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832.

Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

• нижнее – общее;
• верхнее – для измерения силы тока;
• среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины.

После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом.

Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов.

Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам.

В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами.

Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром.

Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром.

Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство.

Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора.

Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора.

Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером.

Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

• Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V─ 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
• Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А─ 10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
• Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
• Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
• Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
• Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Лабораторная работа «Мультиметр. Измерения мультиметром»

УТВЕРЖДАЮ

Зам. руководителя по

методической работе

____________________

Безрученко М.И.

«___» _____________2015г

ОДОБРЕНО

цикловой комиссией

спец.дисциплин

Протокол № ___ от

«___» __________________2015г.

______________________

Лякина И. И.

,

  Также необходимо обратить внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это – максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

  Предупреждение! Запомнить следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или – не точны) переключайте прибор на предел, ниже текущего.

    Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку можно вращать в любом направлении.

  Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток.

Именно он “течет” по высоковольтным линиям проводов от генераторов электростанций в наши дома, “зажигает” наши лампы освещения и “питает” различные бытовые электроприборы.

  Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения.

Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома.

Переменный ток (по сравнению с постоянным) также намного проще “добывать” в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

  Внутри системного блока всегда течет постоянный ток, так как блок питания компьютера преобразовывает переменный ток (подающегося в жилые дома с подстанции) в постоянный низкого напряжения (необходимый для питания комплектующих компьютера).

  Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, необходимо запомнить наизусть следующие сокращения:

DCV = DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение

ACV = AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

DCA – (анг. Direct Current Amperage) – сила тока постоянного напряжения (в амперах)

ACA – (анг. Alternating Current Amperage) – сила тока переменного напряжения (в амперах)
  Если приглядется к циферблату измерителя, можно обязательно увидеть, что он делится строго на две части: одна для измерения постоянного и вторая – переменного напряжений.

Две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера  отвечает за измерения тока переменного.

  Пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.

  (Всегда выставлять предел выше, чем измеряемые значения). Мы знаем, что в батарейке – 3,3V и это – ток постоянный. Соответственно – выставляем на круговом переключателе “предел” измерений по шкале постоянного тока в 20 Вольт. Как показано на фото ниже.

Затем – берем наш гальванический элемент (батарейку) и прикладываем к ней измерительные “щупы” мультиметра. Точно так, как на фото ниже:

Следует обратить внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем “плюс” (красный щуп), а к обратной стороне – “землю” (черный).

 Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.

42 Вольта, что приведет к автоматическому сбросу BIOS при каждом включении компьютера.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) 🙂 следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.



  Более совершенные образцы мультиметров показывают еще и емкость элементов – «F» (она измеряется в Фарадах) и индуктивность – «L» (вычисляется в Генри – “Гн”).

Светодиод — это не простой диод, он может только работать только в определённом интервале напряжений. Если на его контактах напряжение мало, то его «сопротивление» будет стремиться к бесконечности.

Если прозванивать недорогим мультиметром , то при правильной полярности диод может тускло светится, у дорогих моделей нет вообще никакой реакции.

Если необходимо убедиться в целостности светодиода, егонеобходимо подключить с соблюдением мер безопасности и полярности  к источнику постоянного тока с соответствующей величиной напряжения, но малым током.

Если светодиод не впаян его можно проверить мультитметром, установив его в режим проверки транзисторов (hFE, как показано на рисунке справа). После этого берем  любой светодиод  и его анодный вывод вставляем в разъём E (эмиттер), а другую контактную ножку в разъём С (коллектор), как показано на рисунке. Если  светодиод будет исправным- он засветится.

Для проверки конденсатора придется вспомнить электротехнику, а именно: то что, конденсатор пропускает только переменный ток, постоянный ток он пропускает только в самом начале на несколько микросекунд ( это время зависит от его емкости), а потом – не пропускает. Для того, чтобы проверить конденсатор с помощью мультиметра, нужно помнить, что его емкость должна быть от 0.25 мкФ.

Как проверить конденсатор. Практические эксперименты и опыты

Берем мультиметр и ставим его на прозвонку или на измерение сопротивления, а щупы соединяем с выводами конденсатора.

Т.к с мультиметра поступает постоянный ток мы будем заряжать конденсатор. А т.к мы его заряжаем, его сопротивление начинает возрастать, пока не будет очень большим.

Если же у нас при соединение щупов с конденсатором, мультиметр начинает пищать и показывать нулевое сопротивление, то значит выкидываем его.

А если у нас сразу же показывается единичка на мультиметре, значит внутри конденсатора произошел обрыв и его тоже следует выкинуть

PS: Большие емкости таким способом проверить невозможно

Иногда бывают ситуации, когда необходимо определить выводы транзистора, где  находится база, коллектор и эмиттер, а справочной информации об этом под рукой нет. Но здесь нет ничего сложного если под рукой есть мультиметр или тестер.

Итак, как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром?

В первую очередь, нужно определить вывод базы. Для этого плюсовым (красным) щупом мультиметра касаемся, одного из выводов транзистора, например левого, а минусовым (черным)  касаемся остальных выводов.  При этом смотрим, какую величину сопротивления показывает мультиметр.

Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.

Например, на фотографии видно, что касаясь плюсовым щупом среднего вывода, а минусовым левого и правого, мультиметр показывает сопротивление переходов.

Отсюда делаем вывод, от то базой данного транзистора является средний вывод.

Теперь анализируя значение сопротивлений переходов нетрудно определить где у транзистора находится эмиттер. Дело в том, что значения сопротивлений база — эмиттер и база — коллектор неодинаковое. У перехода база — эмиттер это значение будет больше. На фотографии видно, что между базой (средний вывод) и правым выводом сопротивление перехода больше, значит это и есть эмиттер.

У транзисторов имеющих теплоотвод для установки на радиатор, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Зная расположение коллектора, базу и эмиттер определить будет и вовсе легко.

Отсюда можно определить, что это за транзистор (его структуру), p-n-p (прямой) или n-p-n (обратный). База определилась плюсовым выводом

n-p-n обратный транзистор

(красным), это соответствует n-p-n обратному транзистору.

p-n-p прямой транзистор

Если база определилась минусовым щупом, то это p-n-p транзистор. Рис. выше.

Проверка биполярных транзисторов основана на том, что они имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор считается исправным, если исправны оба перехода.

Для проверки транзистора один щуп мультиметра присоединяют к базе транзистора, а вторым щупом поочередно дотрагиваются к эмиттеру и коллектору. Затем меняют щупы местами и повторяют измерение.

Теперь чуть подробнее: Возьмем транзистор структуры N-P-N и проверим эмитерный переход для этого плюсовой щуп тестера подключаем к базе, а минусовой к эммитеру.

Как видим эмитерный переход в прямом подключение имеет небольшое сопротивление, затем мы должны увидеть аналогичные результаты на коллекторном переходе.

А вот затем мы меняем щупы местами и подключаем к области P – минусовой щуп мультиметра, а к области N соотвественно плюсовой щуп. На экране мы должны увидеть бесконечно большое сопротивление.

По результатам четырех измерений мы делаем вывод, что данный транзистор исправен и успешно может быть применен нами в наших радиолюбительских опытах

8

Как пользоваться мультиметром электрику

После того как я спалил два мультитестера, я решил поделиться своими соображениями о том, как пользоваться мультиметром, получая информацию, а не пожары и убытки. Ознакомьтесь с моими знаниями, полученными практическим путем. Мне кажется, что они могут оказаться полезными для всех, а не только для продвинутых электриков.

Несколько способов сжечь мультитестер или мультиметр

Вообще-то, мультиметр, мультитестер – это как велосипед. Научился один раз ездить, больше уже ни разу не упадёшь.

Основная проблема для такого рода приборов – отсутствие вменяемой инструкции, руководства пользователя. Видимо производитель считает, что человек, купивший прибор и так в курсе.

Проблема в том, что не все понимают международную систему метрических величин в применении к электрическим значениям.

Как я сжег первый мультитестер. Щупами, при настройке режима «измерение сопротивления» тыкнул в розетку под напряжением. Сопротивление я не измерил. А тестер сгорел.

Точнее, он не сгорел, но вышел из строя, чего я сразу не заметил, и, переключив его в рабочий режим, всё же попробовал измерить напряжение. Мой «правильный» мультитестер даже начал пытаться показать какие-то цифры на экране.

С одной стороны, это подсказка как выбрать мультиметр, с другой стороны, эти цифры он теперь показывает всегда. Это защита от перегрузок. Прибор остался в рабочем состоянии, хотя цепи его уже не работоспособны.

Как я сжег второй прибор. В режиме измерения минимальных постоянных токов вставил щупы в розетку. В моем (лучшем) случае произошёл микровзрыв внутри прибора.

В худшем, прибор загорится, поскольку обратной защиты нет, и батарейка вспыхнет как спичка после пробоя. Она же и взорвётся, если прибор недостаточно защищён. После этого я купил третий прибор, но сжигать его уже не стал.

Попробую научить и Вас, как пользоваться мультиметром.

В приборе, в котором три гнезда, хорошо бы третье гнездо заглушить – ошибочное включение туда штекера, это более половины случаев вывода из строя таких приборов! Ниже на фото видно о чём речь.

Начинать надо с распаковки, прочтения инструкции и откладывания её туда, где хранится чек и прочие гарантийные обязательства. Так я и поступил, приобретя мультитестер DT-830B, продаваемый под брендом Ресанта.

После этого я перестал поминать лихим словом тех, кто советовал мне, как выбрать мультиметр, и направился бороздить просторы Интернета. Искал руководство пользователя для приобретенного прибора.

Плюсов несколько – во-первых, русский язык, во-вторых, отзывы простых людей с указанием деталей и тонкостей использования.

В сети оказалось много рекомендаций и советов, которыми не стоит пользоваться огульно, поскольку половина из статей это банальные переписывания бредовых россказней сайтами друг у друга с ляпами и ошибками, от непонимания сути предмета и кривыми переводами инструкций типа моей.

Инструкция мне не дала ничего, кроме головной боли от понимания собственного невежества и того, что как пользоваться мультиметром, я точно не знал.

Большинство «производителей» таких приборов это предоставление Бренда. Торговой марки. Отсюда невнятные инструкции и необходимость в сети уточнить детали использования конкретного изделия. Поскольку производитель – Китай, то ошибки в обозначении секторов измерений не исключение, а скорее правило, к сожалению.

Главная проблема – маркировка зон измерений, которая в английских версиях частично не совпадает с российской, что создаёт путаницу.

Поэтому для начала, не включая прибор, стоит уяснить себе, какой из секторов переключения режима отвечает за конкретное действие.

Группа AC/DC легендарная. Тем, что прославила маркировку переменный ток /постоянный ток. Сектор AC на мультитестере относится к переменным напряжениям, а добавление V означает измерение напряжения.

ACV . Сектор, для тех, кто думает, как измерить напряжение в розетке или посмотреть, сколько вольт даёт бытовой стабилизатор напряжения.

DCV . Это сектор для тех, кто понимает, что у постоянного тока тоже есть напряжение.

Оба этих сектора предназначены для измерения напряжения. Именно напряжения!

Если точно знать что DCV для батареек и аккумуляторов, а ACV для розеток , и начинать измерение с самого большого значения, как на фотографии моего мультиметра DCV 1000/ACV 750, то прибор честно покажет значение, и не сгорит.

Первый этап освоения мультиметра – измерение напряжения в розетках

Осваивайте прибор поэтапно. Походите по квартире, измеряйте напряжение в розетке.

Вы обнаружите, что напряжение везде разное, что в блоке розеток из двух дальняя розетка от первой включённой даст на 10 вольт меньше, в общем, это увлекательный итог квеста, «Как измерить напряжение в розетке и чем это кончится»? Кончится это пониманием, что ток в квартире сродни живому существу, он дышит, волнуется, и где-то сильнее, где-то слабее. И нам захочется измерить его силу. Не пора ли измерить силу тока в розетке?

Второй этап освоения мультиметра – прозвонка в режиме

DCA

Я обещал, что мы сейчас измерим силу тока в розетке? Обещал. Но я обманул. Мы начнём с другого – измерим силу тока в батарейке. Измерить силу тока в слабой цепи, это ответ на вопрос, как прозванивать мультиметром длинный участок цепи. При наличии второго контакта. Это сектор DCA .

Сектор DCA отвечает за силу тока в цепях постоянного тока, позволяя определить уровень «износа» батарейки, годности аккумулятора в автомобиле, или позволить «поймать эхо слабенькой батарейки в длинной линии», фактически, это первый практический способ, как прозванивать мультиметром силовые линии, отключённые, конечно, от питания.

Начнём с батарейки неработающего пульта. Извините за качество фото, но если Вам кажется, что двумя щупами найти точки контакта и сфотографировать показания прибора третьей рукой это просто – попробуйте сами. Минус на экране показывает, что ошибка в полярности, но показания подтверждают, батарейка вот-вот сядет.

Я взял вторую батарейку, и она оказалась более пригодной. Для справки. Учитывая, что при 24 амперах напряжение 1,5 вольта, то измеренная величина в 8,6 вполне достойная характеристика. У новой батарейки будет не менее 22-х.

Третий этап освоения мультиметра – прозвонка в режиме

DCV

С таким напряжением уже можно работать, и я переключил мультитестер в режим DCV, после чего закоротил батарейку в начале линии и научился, как прозванивать мультиметром проблемные цепи. Для этого требуется просто проверить, что у нас на выходе.

Схема проста – на одном конце линии замыкаем два провода на плюс и минус батарейки, а на другом конце щупами измеряем, что получилось.

Получится немного, на линии в 25 метров от 8,6 осталось всего 2,4, но это даёт главный итог – линия не замкнута и не повреждена.

После этого я измерил сопротивление этой линии.

ВНИМАНИЕ! Я измерял точно не повреждённую линию, находящуюся не под напряжением, именно поэтому прибор был включён в положение минимального значения!

Для начала я оценил внутреннее сопротивление прибора, которое как видно, на фото ниже, составляет 32,6 Ома. После чего взял провод, который отдельно протестировал на сопротивление (в моем случае это было примерно 18 метров и 90 Ом), и последовательно соединил с нулевым и фазным проводом, которые надёжно замурованы, так как у меня скрытая электропроводка .

Сопротивление фазного провода выдало 150 Ом. А вот нулевой провод дал 1200 Ом. Проверка третьей жилы – земли, выдала 134 Ома.

Это Вам не задачка измерить напряжение в розетке, это реальный способ понять, почему вырубает автомат, на котором висит духовой шкаф. О том, что было сделано – в другой статье.

Но проблема была найдена именно так – простой прозвонкой и измерением сопротивления. Проблемный провод изолирован и выведен из обращения.

Найдите в хозяйстве, или купите (это копейки) обычный резистор. Замер его сопротивления даст два значения – точность измерения самим прибором, а также уровень расхода батарейки. Чем больше будет отличаться значение сопротивления от написанного на корпусе резистора, тем меньше заряд в батарейке прибора.

Вернёмся к фотографии моего мультиметра. Красные сектора. Синий кругляшок.

Синий кругляшок позволяет проверить транзисторы. Обоих типов, и под разными нагрузками, но только для тех, кто понял, как пользоваться мультиметром. Гнездо хорошо сделано, проблем с тем, чтобы воткнуть нужный транзистор, куда надо пока не было. Показания на экране вполне вменяемые.

Для активизации этого кругляша нужно переключится в сектор hFE . Именно он отвечает за точную проверку транзисторных переключений. Упаси Бог, в этом положении щуп просто так бросить на железный стол. Прибор не сгорит, но сгорит блок ответственный за эту проверку.

Первый красный сектор с символом диода .

Обратите внимание на стрелку!!! Крайне желательно при тестировании диода соблюсти направление тока, а также не забыть переключить щуп в третье отверстие, иначе диод Вам объяснит, как измерить напряжение в розетке и почему для него напряжение не имеет значения. Да так объяснит, что про всю электротехнику забудете. Правда прибор спалить не выйдет. Сгорит диод.

Сектор 10А . Он отвечает за измерения силы тока (постоянного) уровня 10 Ампер. Для проведения измерений, щуп необходимо переставить в третье гнездо (самое верхнее).

Именно так я и спалил второй прибор, поэтому нашёл идеальную защиту от ошибки – палочку из суши бара.

Она отлично защищает меня от ошибки, особенно когда работаешь в подвале, когда отключили свет, или пытаешься понять, почему погас свет в погребе.

Почему не работает мультитестер

С обратной стороны прибор находится крышка, два винтика, под которыми аккумуляторная батарейка. Именно она отвечает за точность показаний прибора, и частенько требует замены, или учёта износа.

В моём случае это обычна «крона», и только тупое разглядывание показаний, что в розетке не 220В, а 85-ть, привело меня к мысли о том, что батарейку, наверное, пора заменить.

Не забывайте об этом, иначе вопрос как пользоваться мультиметром теряет смысл.

И помните, такой прибор, как мультитестер, несмотря на дешевизну, позволяет измерить много чего ещё прямо и кое-что косвенно. Так что, овладевайте, и даже при отключённом счете сможете проводить множество замеров, которые никогда лишними не бывают.

Работа с мультиметром — Всё о электрике

Как использовать мультиметр – инструкция для чайников

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

kolobok100500 › Блог › Как пользоваться мультиметром

Мультиметр также часто называют “мультитестером”, потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — “мульти” (для многого) “тестер”.

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

В комплект его поставки входит набор простеньких “щупов” (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

👉 Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах “щупа” могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.
В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.
Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные “щупы”. Общий принцип здесь следующий:
Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш “плюс”.

Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

🚨 Предупреждение ! Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые “пределы”?

Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом “говорим” мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он “течет” по высоковольтным линиям проводов от генераторов электростанций в наши дома, “зажигает” наши лампы освещения и “питает” различные бытовые электроприборы.

Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще “добывать” в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение
ACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение
DCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)
ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)

Теперь, — можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и Вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.
Видите — две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера отвечает за измерения тока переменного.

Теперь предлагаю Вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.Помните наше предупреждение красного цвета? Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе “предел” измерений по шкале постоянного тока в 20 Вольт.

Обратите внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем “плюс” (красный щуп), а к обратной стороне — “землю” (черный).

Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять “щупы” местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак “минус”. Сами значения измерений останутся верными.

Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта (вместо положенных трех). С размаху ее — в мусорное ведро ! Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.
Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — “Гн”).

Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).
Порядок “щупов” в розетке роли не играет.

Следующая позиция — 200 Вольт (вот на ней напряжение в розетке мерить не нужно — сгорит мультиметр !). Правее у нас — цифра «200» со значком «µ» (микроампер — миллионная часть ампера). Подобные значения величин могут использоваться в разного рода электрических схемах.

Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны ! Здесь нам нужно будет красный “щуп” включить в специальное гнездо, обозначенное на фото как «10ADC».

Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.

Представьте себе такую ситуацию (как оказалось — весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск «счастливого конца» автоматически превращается в отдельную задачу

Вот тут-то нам на выручку и придет режим использования мультитестера в качестве “звонилки” кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее — организовать это самое КЗ (короткое замыкание).

В слаботочных сетях (к которым относятся компьютерные ЛВС) это — совсем не страшно. На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить)) и также очищаем от изоляции любую пару его проводников. А затем — просто скручиваем их между собой, создавая в линии “петлю”. Ей богу, это быстрее показать на фото, чем описывать словами.

Как пользоваться мультиметром правильно

Им можно измерить постоянное и переменное напряжение, сопротивление, силу тока и проверить цепь.

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

{SOURCE}

Лабораторная работа «Мультиметр. Измерения мультиметром»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ ТВЕРСКОЙ ОБЛАСТИ

ГБПОУ СПО «РЖЕВСКИЙ КОЛЛЕДЖ»

УТВЕРЖДАЮ

_______________

Зам. руководителя по

методической работе

____________________

Безрученко М.И.

«___» _____________2015г

ОДОБРЕНО

цикловой комиссией

спец.дисциплин

Протокол № ___ от

«___» __________________2015г.

______________________

Лякина И. И.

Методические указания

по выполнению практической работы (6 часов)

Дисциплина:

ПМ. 02.01. МДК 02.01 «Применение микропроцессорных систем»

Тема работы:

«Мультиметр. Измерения мультиметром»

Цель работы:

Выработать практические навыки измерений мультиметром

Пояснения

Приведены в задании

• Выбор мультиметра;

• Прозвонка цепи;

• Прозвонка диода;

• Прозвонка светодиода;

• Определение цоколевки транзистора

Оборудование:

(Оснащение рабочего места)

ПК, среда эмулятора EMU-8086; Справочник эмулятора; Методические указания

Правила техники безопасности:

Соблюдать правила поведения в аудитории

Учебная и специальная литература

Методические указания; Задания; Интернет-источник: http://sebeadmin.ru/kak-polzovatsa-multimetrom.html

Порядок выполнения работы:

• Выполнить задания, в т.ч. индивидуальный вариант задания, по указанию преподавателя;

• Оформить отчет.

Теоретические сведения:

Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер»:)

  Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства. В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

Примечание:

Необходимо (скотчем, изолентой), зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

В его верхней части — семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

  Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

  Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее необходимо снять резиновый защитный чехол и заднюю крышку тестера.

 Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который должен защитить измеритель от выхода из строя в случае перегрузки.

  Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:

Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду  мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш «плюс».

  Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что, необходимо быть внимательными, чтобы не сжечь устройство!

  Также необходимо обратить внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

  Предупреждение! Запомнить следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

    Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку можно вращать в любом направлении.  Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

  Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

  Внутри системного блока всегда течет постоянный ток, так как блок питания компьютера преобразовывает переменный ток (подающегося в жилые дома с подстанции) в постоянный низкого напряжения (необходимый для питания комплектующих компьютера).

  Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, необходимо запомнить наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение

ACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

DCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)

ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)
  Если приглядется к циферблату измерителя, можно обязательно увидеть, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.

Две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера  отвечает за измерения тока переменного.

  Пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.

  (Всегда выставлять предел выше, чем измеряемые значения). Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт. Как показано на фото ниже.

Затем — берем наш гальванический элемент (батарейку) и прикладываем к ней измерительные «щупы» мультиметра. Точно так, как на фото ниже:

Следует обратить внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).  Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта, что приведет к автоматическому сбросу BIOS при каждом включении компьютера.

Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) 🙂 следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.



  Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).

Задание 1

Проверить исправность диода его прозвонкой.

Пояснение:

Суть работы диода в том, что он пропускает электрический ток только в одном направлении- сопротивление близко к нулю, а в другом- оно очень велико, т. е. не пропускает. Для проверки прикладываем измерительные щупы, а затем меняем их местами для изменения полярности. Если диод пропускает только в одном направлении —  значит он исправен.

Задание 2

Проверить исправность светодиода его прозвонкой.

Пояснение:

Светодиод — это не простой диод, он может только работать только в определённом интервале напряжений. Если на его контактах напряжение мало, то его «сопротивление» будет стремиться к бесконечности.

Если прозванивать недорогим мультиметром , то при правильной полярности диод может тускло светится, у дорогих моделей нет вообще никакой реакции.

Если необходимо убедиться в целостности светодиода, егонеобходимо подключить с соблюдением мер безопасности и полярности  к источнику постоянного тока с соответствующей величиной напряжения, но малым током.

Если светодиод не впаян его можно проверить мультитметром, установив его в режим проверки транзисторов (hFE, как показано на рисунке справа). После этого берем  любой светодиод  и его анодный вывод вставляем в разъём E (эмиттер), а другую контактную ножку в разъём С (коллектор), как показано на рисунке. Если  светодиод будет исправным- он засветится.

Задание 3

Проверить исправность конденсатора

 Пояснение:

Для проверки конденсатора придется вспомнить электротехнику, а именно: то что, конденсатор пропускает только переменный ток, постоянный ток он пропускает только в самом начале на несколько микросекунд ( это время зависит от его емкости), а потом — не пропускает. Для того, чтобы проверить конденсатор с помощью мультиметра, нужно помнить, что его емкость должна быть от 0.25 мкФ.

Как проверить конденсатор. Практические эксперименты и опыты

Берем мультиметр и ставим его на прозвонку или на измерение сопротивления, а щупы соединяем с выводами конденсатора.

Т.к с мультиметра поступает постоянный ток мы будем заряжать конденсатор. А т.к мы его заряжаем, его сопротивление начинает возрастать, пока не будет очень большим. Если же у нас при соединение щупов с конденсатором, мультиметр начинает пищать и показывать нулевое сопротивление, то значит выкидываем его. А если у нас сразу же показывается единичка на мультиметре, значит внутри конденсатора произошел обрыв и его тоже следует выкинуть

PS: Большие емкости таким способом проверить невозможно

Задание 4

Определить выводы транзистора, если в данный момент времени нет даташит на него.

Пояснение:

Как определить выводы транзистора, цоколевка

06.04.2013

Как определить выводы транзистора мультиметром

Иногда бывают ситуации, когда необходимо определить выводы транзистора, где  находится база, коллектор и эмиттер, а справочной информации об этом под рукой нет. Но здесь нет ничего сложного если под рукой есть мультиметр или тестер.

Итак, как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром?

В первую очередь, нужно определить вывод базы. Для этого плюсовым (красным) щупом мультиметра касаемся, одного из выводов транзистора, например левого, а минусовым (черным)  касаемся остальных выводов.  При этом смотрим, какую величину сопротивления показывает мультиметр. Затем касаемся плюсовым среднего вывода, а минусовым левого и правого. Продолжаем менять местами щупы до тех пор пока не найдем такое положение щупов, при котором касаясь щупом одного из выводов, а другим двух остальных, мультиметр будет показывать некоторое сопротивление.

Например, на фотографии видно, что касаясь плюсовым щупом среднего вывода, а минусовым левого и правого, мультиметр показывает сопротивление переходов.

Отсюда делаем вывод, от то базой данного транзистора является средний вывод.

Теперь анализируя значение сопротивлений переходов нетрудно определить где у транзистора находится эмиттер. Дело в том, что значения сопротивлений база — эмиттер и база — коллектор неодинаковое. У перехода база — эмиттер это значение будет больше. На фотографии видно, что между базой (средний вывод) и правым выводом сопротивление перехода больше, значит это и есть эмиттер.

У транзисторов имеющих теплоотвод для установки на радиатор, вывод коллектора напрямую связан с корпусом и находится в середине между базой и эмиттером. Зная расположение коллектора, базу и эмиттер определить будет и вовсе легко.

Отсюда можно определить, что это за транзистор (его структуру), p-n-p (прямой) или n-p-n (обратный). База определилась плюсовым выводом

n-p-n обратный транзистор

(красным), это соответствует n-p-n обратному транзистору.

p-n-p прямой транзистор

Если база определилась минусовым щупом, то это p-n-p транзистор. Рис. выше.

Задание 5

Проверить исправность транзистора.

Пояснение:

Проверка биполярных транзисторов основана на том, что они имеют два n-p перехода, поэтому транзистор можно представить как два диода, общий вывод которых – база. Для n-p-n транзистора эти два эквивалентных диода соединены с базой анодами, а для транзистора p-n-p катодами. Транзистор считается исправным, если исправны оба перехода.

Для проверки транзистора один щуп мультиметра присоединяют к базе транзистора, а вторым щупом поочередно дотрагиваются к эмиттеру и коллектору. Затем меняют щупы местами и повторяют измерение.

Теперь чуть подробнее: Возьмем транзистор структуры N-P-N и проверим эмитерный переход для этого плюсовой щуп тестера подключаем к базе, а минусовой к эммитеру.

Как видим эмитерный переход в прямом подключение имеет небольшое сопротивление, затем мы должны увидеть аналогичные результаты на коллекторном переходе.

А вот затем мы меняем щупы местами и подключаем к области P — минусовой щуп мультиметра, а к области N соотвественно плюсовой щуп. На экране мы должны увидеть бесконечно большое сопротивление.

По результатам четырех измерений мы делаем вывод, что данный транзистор исправен и успешно может быть применен нами в наших радиолюбительских опытах

8

Измерения мультиметром (6 часов)

Как пользоваться мультиметром DT: измерение напряжения, тока, сопротивления

Широкое распространение на рынке измерительных приборов имеет нас сегодняшний день марка DT. Во многом это обусловлено доступностью по цене и при этом достаточно высоким качеством, а также возможностями данного прибора, позволяющими охватить основные измерения, необходимые при проведении электромонтажных и других электротехнических работ. По этому как пользоваться мультиметром DT должен каждый, кто хочет заниматься электротехническими работами на производстве или дома.
Давайте подробно рассмотрим, как пользоваться мультиметром, пришедшим на смену старым приборам, где измерения проводились аналоговым способом, и точность их не всегда была на высоте.

Немного истории

Такой прибор как мультиметр используется постоянно при проведении работ с электричеством. Он позволяет замерить ключевые параметры, такие как, измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, и в соответствии с полученными данными определиться, какие работы необходимо провести, что бы электрические сети на объекте работали в соответствии с необходимыми задачами.
Первые приборы, так называемые тестеры, были стрелочными. В основе этих тестеров стояла стрелочная головка представляющая собой шкалу, снабжённую стрелкой, и работали по механическому или аналоговому принципу. В зависимости от величины измеряемого параметра, стрелка прибора откланялась на определенный угол и показывала эту величину на шкале. Для своего времени тестеры были достаточно точны, и основывались в своей работе на основных законах физики. Однако практика показала, что работа с такими приборами достаточно неудобна. Так как сам прибор имеет большие габариты и довольно капризен относительно своего положение для работы – снабжённое стрелочным механизмом, оно должно всегда быть горизонтальным.
Цифровые измерительные устройства, пришедшие им на смену, построены на тех же принципах, но изготовлены с помощью современных микросхем, что существенно увеличивает точность измерений, уменьшая размер прибора, и позволяя работать из любого положения.

Простая операция, доступная каждому

Говоря о том, проводить измерения мультиметром, необходимо в первую очередь рассмотреть, что представляет собой данное устройство.
На лицевой стороне изделия расположен небольшой экран на жидких кристаллах, круговой переключатель режимов работы с указателем, вокруг которого располагается надписи с указаниями о том, в каком режиме в данный момент находится измерительный прибор. В комплекте с изделиями поставляется один красный и один чёрный щуп.

Чтобы понимать, как правильно пользоваться мультиметром, давайте попробуем провести контрольный замер напряжения в домашней сети. Для этого необходимо выполнить следующие действия:

• Установите красный щуп в среднее, а чёрный щуп в нижнее гнездо на мультиметре. Если речь идёт о постоянном токе – красный цвет обозначает плюс, или массу, чёрный же щуп определяет минус. В случае с измерением переменного тока, цветовая маркировка не имеет значения, так как на переменном токе нет плюса и минуса. Но для измерения постоянного тока каждый щуп должен соответствовать своему полюсу цветом;

Установив щупы в указанные гнёзда, включите устройство. Указатель на поворотном колесе необходимо переместить в область переменного тока: V~. Выберите нужный показатель. Так как ток в сети должен равняться 220 V, из двух вариантов до 200 и до 750 вольт, нам подойдёт второй. Табло должно загореться и отразить цифру ноль;

• Возьмите щупы за заизолированные части и воткните в розетку. Если вы всё сделали правильно – на приборе отразиться цифра указывающая значение реального напряжения. Не удивляйтесь, если вы не получите ровно 220 единиц, ведь в случае напряжения в домовой сети этот параметр может меняться от 180 до 240 вольт.



Вот и всё! Произведён замер напряжения в домовой сети. Если говорить простым языком, то информацию, отображенную выше можно выразить просто: как пользоваться мультиметром для чайников.

Важно помнить: в том, как пользоваться тестером, стратегий быть не может. Есть чёткая инструкция, соблюдение которой приведёт вас к нужному результату. Если мы говорим о том, как пользоваться мультиметром – без инструкции также не обойтись, будьте внимательны и не забывайте, что работы с электричеством потенциально опасное занятие, если у вас нет необходимых знаний или допусков.

Основные режимы работы прибора.

Мультиметр проводит измерение нескольких основных электрических параметров, таких как сопротивление, сила тока, и конечно мультиметром любого типа можно произвести замер напряжения. О том, как измерять напряжение, уже было сказано, теперь поговорим про остальные показатели. В сущности, всё довольно просто, и выполняется по такой же схеме:

• Для того чтобы измерить сопротивление необходимо выставить прибор в нужный режим, и выбрав необходимую предельную замеряемую величину. Возьмите измеряемый элемент или участок, и подсоедините к контактам щупы прибора. Если прибор показывает единицу – необходимо увеличить верхний предел измерения, переведя диск прибора на одно деление. Если перед результатом измерения стоят нули – нужно снизить верхний порог измерений на одно деление. Для того чтобы убедиться в работоспособности прибора – просто замкните щупы, на табло должен гореть ноль, так как на пути движения тока нет сопротивления;
• Чтобы провести замер силы тока, измеряемой в амперах, переведите колёсико измерительного прибора в нужную область шкалы, затем выберите предельное измеряемое значение и приступайте к работе;


  Важная деталь: измеряя силу тока больше двух ампер, нужно подключить красный щуп в верхнее гнездо. Стоит помнить, что измеряя ток большой силы, нужно держать щупы на контактах не больше 10 секунд, это связано с тем, что сечение проводов на щупах прибора не сможет выдержать такую силу тока в течение длительного времени. Для замеров силы тока больше двух ампер лучше пользоваться специализированными приборами.

• Также нужно знать, как пользоваться мультиметром в качестве тестера, для проверки целостности цепей. Для этого нужно переместить диск переключателя в положение для измерения параметров светодиодов, обозначенное соответствующим значком. В этом режиме тестер работает также на проверку линий. Проверить его в данном режиме, можно замкнув контакты. Тестер издаст звуковой сигнал;
• Измерение переменного тока было описано отдельно, измерение постоянного тока производится по той же схеме.

Работа с тестером

Применение цифрового тестера для измерения параметров электрических цепей включает в себя весь спектр измерительных работ. Однако важно помнить, что использование прибора без необходимого минимума знаний, также как и все работы с электричеством – требуют внимания и аккуратности, равно как и должного уровня подготовки. Если вы не изучили все тонкости работы с электрическими цепями и приборами, а также свод правил по техники безопасности – лучше не приступайте к работе. Ваша безопасность – это ваша ответственность, Sparta рекомендует, прежде чем приступать к каким бы то ни было видам работ, внимательно изучить вопрос, посмотреть видео, прочитать все доступные материалы.
По завершении измерительных работы, в случае если планируются работы связанные непосредственно с монтажом подобных систем – необходимо полностью обесточить систему и защитить себя от её случайного включения во время выполнения работ. Также рекомендуется работать только с помощью специального инструмента, и желательно в паре.

Заключение

В целом, цифровой мультиметр – это удобный и современный прибор, позволяющий замерить сопротивление, ток, и напряжение с достаточной точностью. Используемый каждый день, или реже, он всегда позволит с точностью провести диагностику электрических приборов и цепей, что существенно облегчает жизнь специалистам, работающим в данных направлениях.
Зная особенности обслуживаемой техники или сетей, порой достаточно замерить одно сопротивление, чтобы иметь представление о том, что именно и на каком участке требует замены или ремонта.
В целом, можно сказать, что научившись работать с этим измерительным прибором, можно многократно облегчить процесс поиска и устранения неполадок в сложных инженерных системах, и сегодня сложно найти специалиста, в сумке которого не лежал бы современный цифровой мультиметр.

Лабораторная работа 1

Министерство образования и науки Российской Федерации

федеральное государственное автономное образовательное учреждение высшего образования

«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ Томский политехнический Университет»

Подразделение: НОЦ И.Н. Бутакова ИШЭ

Направление: 13.03.02 «Электроэнергетика и электротехника»

Изучение цифровых мультиметров

Отчет по лабораторной работе №1

Метрология, стандартизация и сертификация 1.1

Выполнили студенты гр. 4Т61	Кошкин Д.Р.	«___» __________2018 г.
	Жабровец А.А.
Проверил доцент	Медведев В.В.	«___» __________2018 г.

Томск – 2018

Цель работы заключается в изучение принципа действия и основных органов управления цифрового мультиметра.

Задачами лабораторной работы являются:

1. изучение основных функций мультиметра;

2. изучение методик измерения мультиметром физических величин;

3. проведение эксперименты по измерению сопротивления, постоянного тока и напряжения, а также обработка их результатов.

Общие сведения о цифровых мультиметрах

Цифровые мультиметры предназначены для выполнения следующих функций:

• измерения постоянного и переменного напряжения;

• измерения постоянного и переменного тока;

• измерения сопротивлений;

• измерения электрической емкости конденсаторов;

• выполнения диодного и транзисторного теста;

• звуковой прозвонки;

• измерения температуры;

• измерения частоты.

Схема лицевой панели мультиметра представлена на рисунке 1. Включение питания мультиметра осуществляется с помощью кнопки 1. Выбор функции мультиметра и предела измерений выполняется с помощью поворота переключателя 6. Мультиметр имеет четыре входных гнезда, защищенных от перегрузки, превышающей указанные пределы. Во время работы необходимо установить щуп черного цвета в гнездо «COM», а щуп красного цвета в гнездо, соответствующее данному режиму измерения. Появление значения «1» на дисплее во время измерений указывает на перегрузку, в этом случае следует выбрать больший предел измерения.

Рисунок 1 — Схема лицевой панели цифрового мультиметра Mastech MY64

Электрические схемы измерений

Ниже на рисунке 2 представлены электрические схемы измерений: а) сопротивления; б) постоянного напряжения; в) постоянного тока.

Рисунок 2 — Электрические схемы измерений

Ход работы

Измерение сопротивления

1. Установили регулятор сопротивления переменного резистора R_x Наборного поля в среднее положение.

2. Установили переключатель режима работы мультиметра в положение 20 кОм.

3. Соединили проводником гнездо 9 мультиметра с контактом К22.1 переменного резистора Наборного поля.

4. Подключили с помощью щупа красного цвета гнездо 10 мультиметра к контакту К23.1 переменного резистора Наборного поля. На экране отразилось измеренное значение сопротивление.

5. Отключили щуп красного цвета мультиметра от контакта К23.1 переменного резистора. Спустя 10 секунд повторно подключили щуп красного цвета мультиметра к контакту К23.1.

6. Провели 9 повторных измерений, результаты которых занесли в таблицу 1.

Измерение постоянного напряжения

1. Установили регулятор «Установка U+» регулятора Р2 панели «Блок питания» в среднее положение.

2. Установили переключатель режима работы мультиметра в положение измерения постоянного напряжения, предел измерения 20 В.

3. Соединили проводником гнездо 9 мультиметра с общим контактом К7 панели «Блок питания».

4. Подключили с помощью красного щупа гнездо 10 мультиметра к контакту К8 «0…+15 В» панели «Блок питания». На экране мультиметра отразилось измеренное значение напряжения.

5. Отключили щуп красного цвета мультиметра от контакта К8 «0…+15 В». Спустя 10 секунд повторно подключили щуп красного цвета мультиметра к контакту К8 «0…+15 В». Провели 9 повторных измерений, результаты которых занесли в таблицу 1.

Измерение постоянного тока

1. Установили регулятор «Установка U+» регулятора Р2 панели «Блок питания» в среднее положение.

2. Устанавили переключатель режима работы мультиметра в положение измерения постоянного тока, предел измерения 20 мА.

3. Соединили проводником гнездо 9 мультиметра с общим контактом К7 панели «Блока питания».

4. Соединили проводником контакты К5.1 резистора R1 наборного поля с контактом К8 «0…+15 В» панели «Блок питания».

5. Подключили с помощью щупа красного цвета гнездо 8 мультиметра к контакту К6.1 резистора R1 панели «Наборное поле». На экране мультиметра отразилось измеренное значение тока.

6. Отключили щуп красного цвета мультиметра от контакта К6.1 резистора R1 панели «Наборное поле». Спустя 10 секунд повторно подключили щуп красного цвета мультиметра к контакту К6.1 резистора R1 наборного поля. Провели 9 повторных измерений, результаты которых занесли в таблицу 1.

Результаты экспериментов

Ниже в таблице 1 представлены результаты экспериментов.

Таблица 1 — Результаты экспериментов

№ опыта	Полученные значения
	, Ом	U=, В	I=, мА
1	2,97	8,03	7,03
2	2,97	8,03	7,03
3	2,97	8,04	7,03
4	2,97	8,03	7,04
5	2,97	8,09	7,03
6	2,97	8,07	7,04
7	2,97	8,06	7,04
8	2,97	8,06	7,04
9	2,97	8,05	7,04
10	2,97	8,1	7,04

Порядок статистической обработки экспериментальных данных

1. Математическое ожидание рассчитываем по формуле:

2. Рассчитываем дисперсию экспериментальных данных по формуле:

3. Среднеквадратичное отклонение экспериментальных данных рассчитываем по формуле:

4. Коэффициент асимметрии рассчитываем по формуле:

5. Коэффициент эксцесса рассчитываем по формуле:

6. Коэффициент вариации рассчитываем по формуле:

Вывод: в ходе лабораторной работы нами был изучен принцип действия и основные органы управления цифрового мультиметра. Также мы ознакомились с основными функциями мультиметра, изучили методику замера физических величин и провели ряд опытов, результаты которых приведены выше. После обработки экспериментальных данных можно заметить, что дисперсия и коэффициент вариации имеют очень маленькие значения, подтверждая тем самым точность работы прибора.

Контрольные вопросы

1. К каким гнездам необходимо подключить щупы мультиметра для измерения напряжения, силы тока?

Для измерения напряжения необходимо подключить щуп черного цвета к гнезду 9 (рисунок 1), щуп красного цвета – к гнезду 10 мультиметра. С помощью поворотного переключателя 6 выбрать нужный предел измерения постоянного или переменного напряжения и подключить щупы к контактам источника напряжения. При измерении постоянного напряжения на дисплее отразится полярность сигнала.

Для измерения силы тока нужно подключить щуп черного цвета к гнезду 9 (рисунок 1), щуп красного цвета – к гнезду 7 (для измерения силы тока в диапазоне 200 мА – 10 А) или к гнезду 8 (для измерения силы тока до 200 мА). С помощью поворотного переключателя 6 выбрать нужный предел измерения и с помощью щупов подключить мультиметр последовательно к исследуемой нагрузке. При измерении постоянного напряжения на дисплее отразится полярность сигнала.

2. Какова погрешность измерения мультиметром температуры t=20 °C?

Погрешность измерения мультиметром температуры t=20 °C составляет ±1 % ± 3 D.

3. На какую отметку необходимо установить переключатель режима работы для измерения величины силы тока18 мА, 2 А?

При измерении тока 18 мА необходимо щуп черного цвета вставить в гнездо 9, красного в 8. Установить переключатель в положение, соответствующее характеру тока на предел до 20 мА. При измерении тока 2 А нужно щуп красно цвета из гнезда 8 подключить к 7. Установить переключатель в зависимости от характера тока на предел 10 А.

4. Какими слагаемыми определяется допускаемая основная погрешность измерения мультиметра?

Дисперсия и коэффициент вариации.

5. Что характеризуют определяемые в работе статистические оценки экспериментальных данных?

Математическое ожидание — среднее вероятностное значение случайной величины.

Дисперсия случайной величины — мера разброса данной случайной величины, то есть её отклонения от математического ожидания.

Среднеквадратическое отклонение — рассеивания значений случайной величины относительно её математического ожидания.

Коэффициент асимметрии-величина, характеризующая асимметрию распределения данной случайной величины.

Коэффициент эксцесса — мера остроты пика распределения случайной величины.

Коэффициент вариации случайной величины — мера относительного разброса случайной величины; показывает, какую долю среднего значения этой величины составляет её средний разброс.

Цифровой мультиметр: конструкция и работа

Цифровой мультиметр – многофункциональное электронное измерительное устройство. В перечень оцениваемых параметров входят величины: ток, напряжение, емкость конденсатора, сопротивления резисторов.

Мультиметр китайский

Из чего состоит цифровой мультиметр

Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора

Удосужившийся единожды вскрыть старенький аналоговый тестер, устройству мультиметра не удивится. Налицо чувствительный элемент, сдобренный изрядной порцией типичных резисторов. В старых тестерах использовались емкости для измерения номиналов конденсаторов, в сегодняшних приборах принцип действия отличается. Рассмотрим вкратце исторические конструкции, чтобы переход к новинкам не вызвал футурошок.

В основе тестера заложены принципы, использованные в 1820 году (16 сентября) Швейггером для первой конструкции гальванометра. В темах про постоянный ток, магнитную индукцию обсуждалась историческая последовательность событий. Первый прибор автор называл мультипликатором. В переводе на русский – умножителем. Эффекты множества витков проволоки складывались. Получалось физическое умножение напряженности полей на число элементарных контуров. Речь затрагивает катушку индуктивности.

Произошло все так. В начале 1820 года Ханс Эрстед обнаружил: провод с током отклоняет стрелку компаса, расположенную неподалеку. Мнения расходятся, иногда утверждается: наблюдение сделал ассистент (студент, вольный слушатель), прочие придерживаются мнения – заметил происходящее сторонний человек, случайно зашедший в помещение. Тогда было принято использовать наглядные эксперименты, завлекая аудиторию.

Педагогикой зарабатывали многие люди науки ввиду скудности государственных дотаций. Как выразился сэр Хампфри Дэви, инструктируя молодого Майкла Фарадея – избегайте бросать немедля дела: наука – скупая леди, не слишком щедро одаривает людей, увлеченных ею.

Ханс Эрстед собирался показать студентам эффект нагрева проволоки, обнаруженный двумя десятилетиями ранее. Желающие прочитают подробнее в разделе, касающемся лампочки накала. Открытие совершил упомянутый выше сэр Хампфри Дэви, учредитель Королевского научного общества (Англии) – в числе прочих учредителей. При замыкании терминалов вольтова столба (подобие современного аккумулятора) платиновая нить быстро раскалялась докрасна (в скором времени сгорала в атмосфере). На момент 1820 года неизвестно о состоявшемся изобретении лампочки накала (см. о противоречиях исторической справки в разделе про лампочки накала), следствие неоткрытого закона Джоуля-Ленца было широко известно – нить светилась под действием электрического тока.

Линии магнитного поля охватывают проволоку спиралью. Имеют круговое сечение в поперечной плоскости. В ходе демонстрации Хансом Эрстедом свойств электричества провод прошел над стрелкой компаса. За счет взаимодействия собственного и наведенного током магнитных полей последняя отклонилась. Эффект наблюдался в 1802 году, писал о нём Джованни Доменико Романьози, одинокий вопль светила науки прошел незамеченным. Ханс Эрстдед не оставил неизвестного явления, немедля разослал весть на латинском – тогда общепринятом в научной среде языке – многим ученым. Даже сделал доклад.

Позже Ампер на очередном заседании продемонстрировал новое явление, присутствующий Лаплас заметил: эффект допустимо усилить, изогнув провод. Появилась первая катушка индуктивности, которую Швейггер встроил в мультипликатор. Столь долгое вступление сделано, чтобы показать, как появился амперметр, до недавних пор выступавший основой тестера.

Амперметр постоянного тока

Как применяется мультипликатор в механических тестерах

В силу особенностей цифровой мультиметр измеряет напряжение, механический тестер – электрический ток. В катушке индуктивности поле витков усиливается, отклоняя стрелку. Напоминает опыты Эрстеда. Простой прибор послужит для разнообразных задач:

1. Измерение напряжения.
2. Оценка величины переменного и постоянного тока.
3. Измерение величины активных сопротивлений и ёмкостей.

Опишем происходящее:

• Малый ток измеряется непосредственно. Каждый следующий предел пропускается через резистор нужного номинала. Больший ток ослабляется, малый подается почти без изменений мультипликатору (амперметр). Для переключения пределов присутствует ручка управления, перебрасывающая контактор в нужное положение. Переменный ток перед оценкой значения требуется выпрямить. Используются полный или половинный диодный мост. Выпрямленный ток пропускается через нужной величины резистор для ослабления, предел регулируется ручкой управления, результат подается мультипликатору.
• Напряжение измеряется схожим образом. Постоянное образует резистивный делитель с дополнительным сопротивлением, активной частью импеданса катушки мультипликатора. Возникает рассчитанный заранее ток, с учётом которого и проградуирована шкала прибора. Аналогично выделяется ряд пределов, переключаемых ручкой. У каждого номинала резистор индивидуальный, шкалы могут совпадать (см. надписи циферблата тестера). Переменное напряжение выпрямляется диодным мостом.

  Корпус мультиметра

• Для измерения емкостей используется блок конденсаторов. Измеряемый элемент включается параллельно связке, ответвляет часть тока (сеть 220 вольт 50 Гц). Мультипликатор оценивает потери, отклонение стрелки указывает на градуировку шкалы в единицах долей фарада (названа в честь Майкла Фарадея). Здесь следует обратить внимание: показания прибора будут сильно зависеть от частоты сети, амплитуды напряжения розетки.
• Номиналы резисторов измеряются с использованием встроенной батарейки (Крона). Принцип прежний: постоянное напряжение образует некий ток, значение заранее известно. Отклоняет стрелку на определенный угол, шкала проградуирована соответствующими единицами (Омы).

Как работает цифровой мультиметр

В основе цифрового мультиметра контроллер с модулем аналого-цифрового преобразователя. В микросхему (на фото залита каплей компаунда) входит блок, анализирующий размер приходящего напряжения. Отличие от описанной выше конструкции: позволяет проделывать уже упомянутые операции плюс:

Микросхема мультиметра

1. Прозванивать сопротивления, резисторы. На жаргоне электронщиков операцией обозначается процедура оценки целостности проводников, либо p-n-переходов полупроводниковых приборов. Звонок напоминает типичный зуммер, встретим в любом системном блоке персонального компьютера (см. фото). При замыкании цепи издает резкий звук. Отсюда происходит название процедуры. Зуммер молчит – оцениваемый элемент электрической цепи неисправен.
2. Аналогичным образом проверим транзисторы, но современный мультиметр припас один приятный сюрприз: многие приборы позволят измерить коэффициент усиления по току. Параметр часто обозначается греческой буквой бета, либо представлен h-параметрами, как h₂₁. Иногда сюда добавляется буква. Например, «э» означает: параметр измерен транзистора, включенного по схеме с общим эмиттером (наиболее часто встречающаяся в простых устройствах). Под указанные цели на фронтальной панели цифрового мультиметра имеется специальное гнездо. Целых два – для p-n-p и n-p-n-структур. Параметры полевых транзисторов оцениваются иначе, конкретика выходит за рамки статьи.
3. Максимальные изменения претерпел принцип измерения емкостей. Теперь на терминал, куда вставлены ножки элемента, подается кратковременно напряжение, затем оценивается время разряда. Напряжение конденсатора убывает по экспоненциальному закону, изучив, можно выдать оценку исследуемого параметра. Факт широко используется техникой для разных целей. Литературе чаще приводит примеры с постоянной времени RC, характеризующей параметры фильтров. Считается, за три периода равных постоянной времени, заряд теряется практически полностью.
4. Дополнительным бонусом дорогих цифровых мультиметров является измеритель температуры. Действие основано на эффекте термопары. Раз Георг сумел оценить напряжение, электроника тем паче сделает. Напряжение оценивается аналого-цифровым преобразователем, отображается в виде температуры дисплеем.

Использование мультиметра

Отличаясь от мультипликатора, оперирующего током, контроллер оценивает напряжение. Встречается чаще серия чипов 7601. Описания типичных представителей приводятся повсеместно. Смотрите видео на ютубовском канале Чип&Дип. Измерительных входов два: один для высоких напряжений. Внутри стоит компаратор, преобразующий уровень аналогового сигнала в цифровой вход. У серии 7601 несколько опорных входов внешних резисторов, конденсаторов, структурно входящих в состав таймера, генерирующего тактовые импульсы. Иногда используется встроенный, в остальных – постоянная времени задается значениями R и C.

Полученный с компаратора код разбивается на группы по тысячам, сотням, десяткам, единицам, подается на защелку (latch). Последнее выступает ячейкой памяти, способной хранить внесенную информацию. В противном случае показания на дисплее будут неустойчивы. Устройство обновляет цифры, чтобы не казалось слишком быстро человеку (порядка трех раз в секунду). Экраном управляет специальный драйвер – микросхема, формирующая сигналы свечения сегментов дисплея. Отдельной строкой идет символ минуса. Подсветка отсутствует, хотя может иметься опция.

Занимательной частью цифрового мультиметра считается переключатель режимов. Ручка, снабженная множеством контактов (см. фото), замыкающая в нужном порядке лабиринт контактных дорожек, расположенных на плате. Мало отличается от механического тестера принципом действия, несмотря на кажущуюся сложность: чередуются пассивные элементы схемы.

Переключатель режимов

После сборки прибор часто нуждается в калибровке. Для цепи измерения температуры выполняется так:

1. Помещают термопару в смесь холодной воды со льдом температурой 0 градусов Цельсия, добиваются подстройкой потенциометра нижнего предела (низковольтный вход) соответствующих показаний табло.
2. Датчик нагревается до ста градусов, регулируется верхний предел. Пока на дисплее не появится нужное значение.

В процесс работы цифрового мультиметра выделение тепла с микросхемы минимальное. Типичное значение мощности рассеивания составляет доли ватта. Охлаждение прибору не требуется. Важно правильно подключать щупы. Черный является схемной землей, обозначается COM. Измерительных входов чаще два, один для больших токов. Хотя присутствует защита предохранителем (помечено меткой fused), при неправильной подаче сигнала возможен выход цифрового мультиметра из строя. Избегайте черным щупом трогать высоковольтные цепи, выполнять не предусмотренные инструкцией действия.

Как работают мультиметры | Блог Simply Smarter Circuitry

Мультиметр — это инструмент, предназначенный для поиска и устранения неисправностей электрических и электронных цепей и используемый для проверки напряжений для подтверждения правильных рабочих уровней. Стандартные мультиметры измеряют ток, сопротивление и напряжение. Более дорогие модели также могут измерять емкость и индуктивность. Кроме того, осциллограф может иметь функции мультиметра.

Амперметр измеряет ток, омметр позволяет определять сопротивление, а вольтметр используется для измерения напряжения между двумя точками.Мультиметры объединяют все три функции в одном приборе. (Примечание: вам необходимо уметь распознавать общие символы электронных схем для компонентов, чтобы полностью понимать, как использовать мультиметр.)

Амперметр мультиметра используется для измерения количества электронов, проходящих через заданную точку в течение определенного времени (т. Е. Тока). Единицы измерения известны как амперы. Ваш мультиметр может проверить, сколько ампер, например, потребляет прибор, чтобы вы могли определить, потребляет ли он чрезмерный ток, который приведет к размыканию автоматического выключателя.

Функция омметра измеряет электрическое сопротивление — сопротивление электрическому току — и использует единицы измерения, известные как омы. Электрическая цепь будет иметь сопротивление равное нулю или близкое к нулю, если она замкнута накоротко. Когда цепь разомкнута, она имеет бесконечное сопротивление и ток не течет.

Функция вольтметра мультиметра измеряет электрический потенциал между двумя точками в вольтах и ​​особенно полезна для проверки того, почти полностью ли разрядилась батарея.

Кроме того, мультиметры позволяют измерять ток и напряжение в двух различных режимах: переменного тока (AC) и постоянного тока (DC).В бытовых розетках почти всегда используется переменный ток. Имейте в виду, что в разных странах разные стандарты напряжения переменного тока, поэтому многие путешественники обнаруживают, что их электроника неисправна в других частях мира. Если вы не уверены в напряжении, вы можете использовать функцию вольтметра переменного тока вашего мультиметра, чтобы узнать.

Бытовые розетки подают переменный ток, а батареи — постоянный. Вы должны принять во внимание режим тока того, что вы измеряете, и установить мультиметр в правильный режим для точного измерения электрических или электронных цепей.

Ник Якубовски

Общие сведения о том, как работает цифровой мультиметр DMM »Примечания по электронике

Понимание того, как работает цифровой мультиметр, поможет вам максимально использовать его преимущества и минимизировать влияние его недостатков.

---

Учебное пособие по мультиметру Включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей

---

Использование цифрового мультиметра помогает понять, как работает измерительный прибор.Таким образом, можно наилучшим образом использовать его — понимание того, как работает цифровой мультиметр, позволяет выбрать наилучшие настройки и т. Д.

Ввиду используемой цифровой технологии, а не аналоговых циферблатов, цифровой мультиметр работает совсем иначе, чем старые аналоговые мультиметры. Цифровые мультиметры используют технологию аналого-цифрового преобразователя, а также они могут предоставить гораздо больше возможностей измерения, потому что добавление дополнительных измерений в базовую ИС не приводит к значительному увеличению стоимости.

Основными измерениями, выполняемыми любым мультиметром, являются ампер, вольт и ом (сопротивление), и многие цифровые мультиметры обеспечивают множество других измерений, включая емкость, напряжение транзистора, зуммер проверки целостности цепи, температуру и т. Д. В зависимости от конкретного измерительного прибора.

Стандартный недорогой цифровой мультиметр

Принцип работы цифрового мультиметра

При рассмотрении того, как работает цифровой мультиметр, необходимо понимать основные технологии, которые обычно используются.

Для цифрового мультиметра одним из ключевых процессов является аналого-цифровое преобразование.

Существует множество форм аналого-цифрового преобразователя, АЦП. Однако тот, который наиболее широко используется в цифровых мультиметрах, известен как регистр последовательного приближения или SAR.

Некоторые АЦП последовательного приближения могут иметь уровень разрешения только 12 бит, но те, которые используются в испытательном оборудовании, включая цифровые мультиметры, обычно имеют 16 бит или, возможно, более, в зависимости от приложения.

Обычно для цифровых мультиметров обычно используются уровни разрешения 16 бит со скоростью 100 тыс. Выборок в секунду. Этих уровней скорости более чем достаточно для большинства приложений цифрового мультиметра, где обычно не требуются высокие уровни скорости. Как правило, для большинства стендовых или обычных испытательных приборов измерения необходимо проводить с максимальной скоростью несколько секунд, возможно, десять в секунду.

Регистр последовательного приближения АЦП, используемый в большинстве цифровых мультиметров

Как следует из названия, регистр последовательного приближения АЦП работает путем последовательного поиска значения входящего напряжения.

Первая стадия процесса заключается в том, что схема выборки и удержания измеряет напряжение на входе цифрового мультиметра, а затем поддерживает его на постоянном уровне.

При постоянном входном напряжении регистр начинается с половины значения полной шкалы. Обычно для этого требуется самый старший бит, MSB установлен в «1», а все остальные — в «0».Предполагая, что входное напряжение может быть где угодно в диапазоне, средний диапазон означает, что АЦП установлен в середине диапазона, и это обеспечивает более быстрое время установления. Поскольку он должен перемещаться только на максимум полной шкалы, а не на 100%.

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной допустимой, выход компаратора будет низким, и это приведет к тому, что регистр перейдет на уровень 0100. Если напряжение выше этого, регистр переместится на 0110 и и так далее, пока не найдет ближайшее значение.

Видно, что преобразователям SAR требуется один аппроксимирующий цикл для каждого выходного бита, то есть n-битный АЦП потребует n циклов.

Работа цифрового мультиметра

Хотя аналого-цифровой преобразователь является ключевым элементом в измерительном приборе, чтобы полностью понять, как работает цифровой мультиметр, необходимо рассмотреть некоторые другие функции, связанные с аналого-цифровым преобразователем, АЦП.

Хотя АЦП будет снимать очень много отсчетов, цифровой мультиметр в целом не будет отображать или возвращать все отсчеты.Вместо этого образцы буферизируются и «усредняются» для достижения высокой точности и разрешения.

Буферизация и «усреднение» преодолеют влияние небольших изменений, таких как шум и т. Д., Шум, создаваемый первыми аналоговыми каскадами цифрового мультиметра, является важным фактором, который необходимо преодолеть для достижения максимальной точности.

Блок-схема работы цифрового мультиметра

Основное выполняемое измерение — это измерение напряжения — аналого-цифровой преобразователь преобразует аналоговое напряжение в цифровой формат, чтобы его можно было обработать схемой обработки.

Для измерения больших напряжений на входе АЦП могут быть выполнены схемы с делителями потенциала. Это может привести к тому, что входное напряжение попадет в диапазон АЦП.

Аналогичным образом можно измерить ток, контролируя напряжение на известном резисторе.

Таким образом, цифровой мультиметр использует методы измерения, очень похожие на методы измерения аналогового измерителя, где использовались последовательные резисторы и параллельные шунты.

Для измерения сопротивления требуется немного другой подход, часто измерение напряжения на резисторе через известное сопротивление от стабилизированного напряжения в измерителе.

Еще одним элементом цифрового мультиметра является дисплей. Вместо аналогового панельного измерителя в цифровых мультиметрах используется числовой дисплей. Обычно это жидкокристаллический дисплей, поэтому будьте осторожны, используя его на улице, если становится холодно, поскольку жидкокристаллические дисплеи не работают при температуре ниже 0 ° C.

Обычно дисплеи относительно большие, и на них можно довольно легко увидеть все цифры. В темноте цифры могут быть труднее различимы, но некоторые цифровые мультиметры имеют подсветку, обеспечивающую дополнительный свет в этих обстоятельствах.

Время измерения

Одна из ключевых областей понимания того, как работает цифровой мультиметр, связана со временем измерения. Помимо базовых измерений, требуется ряд других функций, и все они занимают немного времени. Соответственно, время измерения цифрового мультиметра, DMM, не всегда может показаться простым.

Всегда лучше давать цифровому мультиметру время для стабилизации, хотя в большинстве случаев скорость, с которой проводятся измерения, очень высока и не беспокоит пользователя, выполняющего ручную работу.Если используются цифровые мультиметры с компьютерным управлением, для этого может потребоваться немного дополнительного времени в программе. Эти автоматизированные цифровые мультиметры, как правило, находятся в коробках настольного типа, а не в ручных ручных.

Общее время измерения для цифрового мультиметра состоит из нескольких этапов, на которых выполняются различные действия:

• Время переключения: Время переключения — это время, необходимое для установки прибора после переключения входа.Сюда входит время установления после изменения типа измерения, например от напряжения к сопротивлению и т. д. Оно также включает время установления после изменения диапазона. Если включен автоматический выбор диапазона, измерителю необходимо будет выполнить настройку, если потребуется изменение диапазона.

• Время установления: После того, как измеряемое значение было применено к входу, потребуется определенное время для его установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом или, как правило, для стабилизации схемы и прибора.

  Часто можно увидеть, как счетчик вернется к окончательному показанию. В этом нет ничего необычного, и необходимо дать счетчику время для стабилизации и снятия устойчивых показаний.

• Время измерения сигнала: Это основное время, необходимое для проведения самого измерения. При измерениях переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.Например, для минимальной частоты 50 Гц требуется апертура, равная четырехкратному времени периода, то есть 80 мс для сигнала 50 Гц или 67 мс для сигнала 60 Гц и т. Д.

• Время автоматического обнуления: Некоторые цифровые измерители, обычно цифровые мультиметры более высокого уровня, имеют возможность, известную как автоматическое определение диапазона. При использовании в этом режиме необходимо только выбрать тип выполняемого измерения: ток постоянного тока, переменного тока; Напряжение постоянного тока; Напряжение переменного тока и т. Д. Помимо этого, измеритель сам установит диапазон в соответствии с входным напряжением.

  Когда выбран автоматический выбор диапазона или внесены изменения в диапазон, необходимо обнулить счетчик для обеспечения точности. После выбора правильного диапазона автоматическое обнуление является производительностью для этого диапазона. Хотя обычно он довольно короткий, в некоторых случаях его можно заметить.

• Время калибровки АЦП: В некоторых цифровых мультиметрах калибровка выполняется периодически. Это необходимо учитывать, особенно если измерения проводятся в автоматическом или компьютерном режиме.

Принцип работы цифрового мультиметра относительно прост, но можно понять, что измерение различных форм сигналов или прерывистых напряжений может дать необычные результаты. Также важно выбрать правильную настройку времени, в течение которого можно проводить измерения. Понимание того, как работает цифровой мультиметр, позволяет принимать более обоснованные решения, подобные этим и другим, при использовании цифрового мультиметра.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .

Принцип работы цифрового мультиметра

— Analyze A Meter

В этой статье вы узнаете:

Что такое цифровой мультиметр?

Цифровой мультиметр или DMM — это испытательное оборудование, используемое для измерения сопротивления, напряжения, тока и других электрических параметров в соответствии с требованиями и отображения результатов в виде математических цифр на ЖК-дисплее или индикаторе светодиода. Это тип мультиметра, который работает в цифровом виде.

Цифровые мультиметры

широко распространены во всем мире, так как они имеют более высокий уровень точности и варьируются от простого ручного цифрового мультиметра с 3 ½ до 4 ½ разряда до цифрового мультиметра особого назначения.

Характеристики цифрового мультиметра

Цифровой мультиметр — это самый совершенный измерительный прибор, в котором для электрических измерений используются современные интегральные схемы. Некоторые из его особенностей, которые делают его известным в глазах профессиональных техников:

1. Он легкий.
2. Может давать более точные показания.
3. Он измеряет множество физических величин, таких как напряжение, ток, сопротивление, частота и т. Д.
4. Это дешевле.
5. Измеряет различные электрические параметры на высоких частотах с помощью специальных щупов.

Блок-схема цифрового мультиметра

Ключевой процесс, который происходит в цифровом мультиметре для любого измерения, — это измерение напряжения .Если вы измеряете напряжение, вы можете легко измерить другие электрические параметры с помощью математических формул. Чтобы понять, как работает цифровой мультиметр, прежде всего, мы должны разобраться в этом процессе.

Как мы знаем, цифровые мультиметры выдают результат в числовой форме благодаря наличию регистров АЦП внутри этих мультиметров. Цифровые мультиметры, наиболее широко используемые в цифровых мультиметрах, известны как регистр последовательного приближения или SAR. Для большей точности эти АЦП последовательного приближения могут иметь уровень разрешения 12 бит.

Как правило, цифровой мультиметр имеет уровни разрешения 16 бит со скоростью 100 тыс. Выборок в секунду. Эти уровни скорости более чем подходят для большинства приложений цифрового мультиметра, поэтому мы используем эти регистры в зависимости от требований.

Как показано на схеме, первая стадия процесса — это выборка и удержание, используемые для выборки напряжения на входе цифрового мультиметра, а затем для его поддержания. Выход первого каскада становится одним из входов операционного усилителя, а другой вход операционного усилителя является цифровым выходом обратной связи через ЦАП.

Полученный выходной сигнал становится входом SAR, который генерирует результаты в цифровой форме с хорошим уровнем разрешения. При постоянном входном напряжении резистор начинает работать с половиной его полной шкалы. По сути, он устанавливает самый старший бит, MSB в «1», а все остальные в «0».

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной допустимой, выход компаратора будет низким, и это приведет к установке в регистре уровня 0100.Если напряжение выше этого, регистр переместится на 0110 и так далее.

Работа цифрового мультиметра

Приведенная ниже блок-схема показывает рабочий процесс цифрового мультиметра.

Как показано выше, сбор выборки осуществляется с помощью схемы выборки и хранения. Внутри схемы выборки и хранения присутствует конденсатор, который заряжается, чтобы соответствовать входному аналоговому напряжению, известному как процесс сбора данных.

Когда конденсатор высвобождается из схемы сбора данных, считается, что измеряется напряжение.После этого обычно возникает шум, который отрицательно влияет на точность цифрового мультиметра. Чтобы преодолеть это, мы буферизовали и усреднили образцы для достижения высокой точности и разрешения.

Зная это, вы легко можете использовать цифровой мультиметр для измерения электрических параметров, таких как напряжение постоянного и переменного тока, ток, сопротивление, емкость и т. Д.

Принцип работы цифрового мультиметра

Как показано на блок-схеме, в типичном цифровом мультиметре входной сигнал i.Напряжение переменного или постоянного тока, ток, сопротивление, температура или любой другой параметр преобразуется в напряжение постоянного тока в пределах диапазона АЦП. Затем аналого-цифровой преобразователь преобразует предварительно масштабированное постоянное напряжение в его эквивалентные цифровые числа, которые будут отображаться на дисплее.

Иногда блок цифрового контроллера реализуется с микроконтроллером или микропроцессором для управления потоком информации в приборе. Этот блок будет координировать все внутренние функции, а также передачу информации на внешние устройства, такие как принтеры или персональный компьютер.

В случае портативного мультиметра некоторые или все эти блоки могут быть реализованы в схеме СБИС, в то время как аналого-цифровой преобразователь и драйвер дисплея могут быть в одной ИС.

Цифровой мультиметр как вольтметр, амперметр и цифровой омметр

В цифровой мультиметр мы можем включить много типов измерителей, таких как омметр, амперметр, вольтметр для измерения электрических параметров. Его блок-схема представлена ​​на рисунке ниже. Давайте посмотрим на его работу и спецификации один за другим.

(i) Цифровой вольтметр (DVM):

Цифровой вольтметр — это основной прибор, используемый для измерения напряжения с помощью аналого-цифрового преобразователя. Основным принципом цифровых мультиметров является аналого-цифровой преобразователь, потому что без него мы не сможем преобразовать аналоговый выходной сигнал в цифровую форму.

На рынке доступно несколько АЦП, но мы в основном используем АЦП флэш-памяти из-за его простоты и максимальной скорости. Давайте посмотрим на его основную работу.

(a) Флэш-преобразователь AD: Он состоит из компараторов, энкодеров и цифровых дисплеев. Компараторы управляются цепью резистивного делителя, кодер преобразует свои входы в соответствующие выходы, которые управляют цифровым дисплеем.

Как показано выше, три резистора номиналом R управляют компараторами C ₁ , C ₂ , C ₃ . Пусть входное напряжение V _i = 1V, + V = 4V и компараторы, то есть C ₁ , C ₂ , C ₃ напряжения равны 1V, 2V и 3V соответственно.Если выход C ₁ = +1 и C ₂ = C ₃ = 0, то мы подали 001 в качестве входа в кодировщик, который затем преобразует его в 0001.

Этот двоичный выход заставляет семисегментный дисплей показывать на нем 1 В. С помощью этого метода мы считываем напряжения величиной 1 В, 2 В, 3 В, а также добавляем дополнительные компараторы для более точных показаний в соответствии с нашими требованиями.

(ii) Цифровой амперметр (DAM):

Цифровой амперметр использует шунтирующий резистор для создания калиброванного напряжения, пропорционального протекающему току.Как показано на диаграмме, чтобы считать ток, мы должны сначала преобразовать измеряемый ток в напряжение, используя известное сопротивление R _K . Создаваемое таким образом напряжение калибруется для считывания входного тока.

(iii) Цифровой омметр (DOM):

Цифровой омметр используется для измерения электрического сопротивления, препятствующего прохождению тока.

Как показано на схеме, резистивная цепь, состоящая из известного сопротивления R _K и неизвестного сопротивления R _и , используется для создания напряжения на неизвестном сопротивлении.Напряжение определяется по формуле:

V = V _B R _u / R _K + R _u

где V _B = напряжение встроенной батареи

После калибровки напряжения измеритель может быть откалиброван в омах.

Что означают символы на цифровом мультиметре?

Некоторые общие символы цифрового мультиметра и их описание приведены в таблице ниже. Эти символы часто встречаются на мультиметре, а его схемы предназначены для обозначения компонентов и справочных значений электрических параметров.

Цифровой мультиметр Детали и функции

Цифровой мультиметр делится на три части:

(i) Дисплей: ЖК-экран в верхней части мультиметра в основном отображает четыре или более цифр, а также при необходимости показывает отрицательное значение. Некоторые из современных мультиметров подсвечивают дисплей для лучшего обзора в условиях низкой освещенности.

(ii) Диск выбора: Позволяет пользователю настроить мультиметр на считывание различных электрических параметров, таких как ток в миллиамперах (мА), напряжение, сопротивление, емкость и т. Д.Вы можете легко повернуть циферблат в любом месте для измерения определенных параметров.

(iii) Порты: Два порта доступны на передней панели каждого мультиметра, за исключением некоторых четырех портов, доступных для измерения тока в мА или А. Мы подключили к этим портам два зонда, которые имеют разные цвета, то есть один красный цвет, а другой — черного цвета. Различные порты мультиметра:

(a) COM : обозначает общий и почти подключен к земле или рассматривается как отрицательное соединение цепи.Обычно мы вставляем датчик черного цвета в COM-порт.

(b) мАВΩ: Этот порт позволяет измерять ток (до 200 мА), напряжение и сопротивление или рассматривать как положительное соединение цепи. Обычно мы вставляем датчик красного цвета в порт mAVΩ.

Выводы цифрового мультиметра:

В коробке цифрового мультиметра мы получили провода разных цветов. Здесь мы собираемся подробно объяснить эти отведения. Отведения цифрового мультиметра подразделяются на четыре части:

(i) Красный провод

1. Подключен к порту напряжения, сопротивления или ампер.
2. Считается положительным соединением цепи

(ii) Черный свинец

1. Подключен к общему или заземленному порту
2. Считается отрицательным соединением цепи

(iii) Зонды:

Это ручки, которые используются для удержания наконечника на тестируемом соединении. Доступны разные типы датчиков, это:

• Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате.Подходит для выполнения долгосрочных тестов, когда вам не нужно удерживать датчики на месте, пока вы манипулируете схемой.
• Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
• Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
• Банан для тестирования датчиков: если вы когда-нибудь сломаете датчик, их будет дешево заменить.

(iv) Наконечник:

Они присутствуют на концах зондов и в основном служат точкой подключения.

Время измерения:

Профессиональные техники всегда предпочитают те инструменты, время измерения которых играет решающую роль, приводит к хорошим результатам с большей точностью. Измерение времени в основном зависит от следующих факторов:

(i) Время установления: Когда измеряемое значение подается на вход схемы, для установления требуется определенное время, известное как время установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом.

(ii) Время калибровки АЦП: В некоторых цифровых мультиметрах необходимо учитывать периодическую калибровку, особенно если измерения выполняются под автоматическим или компьютерным управлением.

(iii) Время переключения: Время переключения — это время, необходимое для установки прибора после переключения входа. Сюда входит время установления после изменения типа измерения, например от напряжения до сопротивления и т. д.

(iv) Время автоматического обнуления: Для обеспечения точности необходимо обнулить счетчик при выборе автоматического выбора диапазона или при изменении диапазона.

(v) Время измерения сигнала: Это основное время, необходимое для выполнения самого измерения. При измерениях переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.

Точность цифрового мультиметра:

Цифровой мультиметр — идеальный выбор для каждого профессионального специалиста из-за его лучшей точности.Это величина, на которую отображаемое показание может отличаться от фактического ввода. Цифровой мультиметр обычно определяет точность как процент от показания плюс процент от полной шкалы. Точность зависит от технических характеристик прибора и варьируется от производителя к производителю. Точность мультиметра может быть выражена несколькими способами:

1. Точность цифрового мультиметра = ± (ppm от показания + ppm от диапазона)
2. Точность цифрового мультиметра = (% показаний) + (% диапазона)
3. Точность цифрового мультиметра = (% показаний) + смещение

Примечание: здесь ppm относится к миллионным долям.

Факторы, влияющие на точность мультиметра:

(i) Температура: Температура в значительной степени может повлиять на точность цифровых мультиметров. Сегодня многие мультиметры имеют встроенную функцию измерения температуры, которая устраняет необходимость в каких-либо внешних устройствах. Вы можете выразить их как ± (ppm показания + ppm диапазона) / ° C.

(ii) Разрешение: Разрешение прямо пропорционально точности. Если вам нужна точность, вы также должны позаботиться о разрешении.Разрешение цифрового мультиметра выражается в количестве отображаемых цифр. Обычно это будет число, состоящее из полутора целых чисел, то есть 3 ½ цифр и т. Д. По соглашению, половина цифры может отображать либо ноль, либо 1.

Примечание. Мультиметры разных производителей могут работать по-разному. Всегда рекомендуется обращаться к инструкциям производителя, чтобы понять, как работает конкретный цифровой мультиметр.

DMM Меры предосторожности:

Перед эксплуатацией мультиметров необходимо соблюдать некоторые меры безопасности. Здесь мы собираемся объяснить вам некоторую информацию о безопасности цифрового мультиметра.

1. Если измерительные провода цифрового мультиметра повреждены, никогда не используйте прибор.
2. Всегда следит за тем, чтобы измерительные провода и шкала находились в правильном положении для желаемого измерения.
3. Когда измерительный провод подключен к входному разъему 10 А или 300 мА, никогда не прикасайтесь щупами к источнику напряжения.
4. При подаче питания никогда не измеряйте сопротивление в цепи.
5. При проведении измерений всегда держите пальцы за защитными кожухами на измерительных щупах.
6. Во избежание повреждений или травм никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт.
7. Замените батарею как можно скорее, чтобы избежать ошибочных показаний, которые могут привести к поражению электрическим током или травмам.
8. Будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение).Такое напряжение создает опасность поражения электрическим током.

Есть вопросы по Цифровой мультиметр ? Спрашивайте в комментариях.

Принцип работы цифрового мультиметра

| Electrical Academia

Мультиметр

Мультиметр, показанный на Рисунке 1, представляет собой устройство, используемое для измерения двух или более электрических величин. Мультиметр можно использовать для измерения электрических функций, таких как напряжение, ток, сопротивление, целостность цепи, а некоторые из них могут измерять электрическую частоту.

Рис.1: Цифровой мультиметр

Существует два основных типа мультиметров. Одним из первых и старейших мультиметров является аналоговый измеритель (Рисунок 2), а другим, более широко используемым в настоящее время измерителем является цифровой мультиметр (Рисунок 1).

Рис. 2: Аналоговый мультиметр

Аналоговый мультиметр

Аналоговые счетчики — это многофункциональный мультиметр, который работает на основе электромеханического движения. Аналоговые измерители используют напечатанный линейный или нелинейный фон и механический указатель.Стрелка перемещается в результате протекания тока через встроенную катушку, наличия электрического давления или внутреннего источника питания, необходимого для измерения сопротивления. Преимущество аналогового измерителя относительно невелико; тем не менее, он позволяет вам видеть небольшие изменения тока и напряжения в режиме реального времени. Аналоговые измерители требуют больших математических навыков, потому что вам нужно быстро производить расчеты на основе напечатанной шкалы. Время, затраченное на вычисление математических решений при снятии показаний аналоговым измерителем, можно было бы лучше использовать для решения других проблем.

Цифровой мультиметр

Цифровой мультиметр (DMM) — это многофункциональный измеритель, который отображает свои электрические количественные значения на ЖК-экране. Цифровой мультиметр, очень похожий на аналоговый, может считывать напряжение, ток и сопротивление. Что отличает цифровой мультиметр от аналогового, так это его способность быстро отображать измеренные электрические значения без каких-либо вычислений. Из-за своей конструкции в измеритель может быть встроен процессор, который позволяет пользователю измерять частоту, индуктивность катушки, емкость конденсатора и множество других высокофункциональных электрических измерений.Существует два типа цифровых мультиметров (DMM): масштабируемый цифровой мультиметр и цифровой мультиметр с автоматическим переключением диапазона , как показано на рисунке 1. При работе с масштабируемым цифровым мультиметром вам необходимо иметь представление о значениях напряжения, тока и т. Д. или сопротивление, которое вы пытаетесь измерить. Несоблюдение этих значений приведет к неточным показаниям и возможному повреждению счетчика. Цифровой мультиметр с автоматическим выбором диапазона получил более широкое распространение благодаря своей простоте, широким функциональным возможностям и быстрому отображению показаний, которое достигается без выполнения пользователем расчетов.

Блок-схема цифрового мультиметра

На следующем рисунке представлена ​​блок-схема цифрового мультиметра со всеми функциональными блоками.

Рис. 3: Блок-схема цифрового мультиметра

Цифровой мультиметр с автоматическим выбором диапазона (DMM) требует только выбрать количество электричества, которое вы пытаетесь измерить, убедитесь, что вы правильно подключаете провода к правильным клеммам и затем чтение ЖК-дисплея. Цифровые мультиметры с автоматическим переключением диапазона позволяют техническим специалистам тратить больше времени на выяснение причины проблемы, вместо того, чтобы переключаться и выполнять вычисления.

Пошаговое руководство по использованию мультиметра для проверки напряжения

Проверка напряжения проводится для проверки эффективности электрической системы. Нагрузкам (например, фарам или двигателям), которые предназначены для работы, требуется номинальное напряжение для работы. Перенапряжение приведет к отказу оборудования, а недостаточное напряжение приведет к тому, что нагрузка не включится. При проверке напряжения необходимо искать ожидаемое значение напряжения. Если нагрузка рассчитана на 120 вольт, то ожидаемое показание от розетки должно составлять 120 вольт плюс-минус 10%.Если показания напряжения не соответствуют техническим характеристикам, то проблему можно найти с помощью вольтметра, чтобы изолировать нагрузку и определить, есть ли проблема с источником или нагрузкой.

Вот пошаговое руководство по использованию мультиметра для проверки напряжения:

1. Сначала выясните, использует ли тестируемое приложение напряжение переменного или постоянного тока. После этого отрегулируйте шкалу измерителя на подходящую функцию для постоянного или переменного напряжения.
2. Отрегулируйте диапазон до числа, немного превышающего прогнозируемое значение.Если измеряемое значение неизвестно, установите диапазон на максимально доступное число.
3. Подключите измерительные провода к общей (черной) клемме и клемме напряжения (красный).
4. Подсоедините провода к испытательной цепи.
5. Разместите и переставьте тест, пока на ЖК-дисплее глюкометра не появится надежное показание.
6. При измерении напряжения переменного тока показания могут изменяться. По мере продолжения теста измерение будет стабильным.

Пошаговое руководство по использованию мультиметра для проверки тока

Проверка на ток используется, когда нет физического способа определить, выполняет ли нагрузка свою работу из-за отсутствия индикаторов или нагрузки. расположен в опасной зоне.Когда напряжение проверяется и обнаруживается, что оно присутствует на нагрузке, это не дает полной картины до тех пор, пока не будет измерен ток. Важно понимать, что нагрузка потребляет мощность, которая измеряется в ваттах. Ватты рассчитываются путем умножения вольт на амперы. Цифровой мультиметр используется для измерения или точной индикации протекающего тока.

Ток можно проверить несколькими способами; наиболее надежная процедура — использование токоизмерительных клещей, показанных на рисунке 4.

Рис.4: Токоизмерительные клещи

Преимущество использования токоизмерительных клещей состоит в том, что измерения могут быть получены даже без размыкания испытательной цепи. Перед проведением тестирования необходимо надеть соответствующее защитное снаряжение.

1. Для проверки наличия тока определите тип тока, переменный или постоянный.
2. После этого настройте шкалу измерителя на подходящую функцию постоянного или переменного тока.
3. Отрегулируйте диапазон с помощью шкалы, за исключением того, что это измеритель с автоматическим выбором диапазона.

Проверка тока с помощью токоизмерительных клещей

1. Нажмите рычаг с большим пальцем, чтобы открыть головку токоизмерительных клещей.
2. Закройте головку, когда она проходит вокруг одиночного проводника, а затем отпустите дозирующий рычаг.
3. Теперь понаблюдайте за показаниями.

Испытательный ток с помощью цифрового мультиметра

1. Подключите провода к клеммам, обозначенным мА для низкого тока или A для токов более 500 мА.
2. Установите шкалу на переменный или постоянный ток в зависимости от измеряемой цепи.
3. Подключите провода к току холостого хода и наблюдайте за измерением.

Примечание: Для измерения тока выше 1 А обычно используются клещи, а для тока менее 1 А используется стандартный цифровой мультиметр.

Пошаговое руководство по использованию мультиметра для проверки сопротивления

Проверка сопротивления выполняется, чтобы убедиться, что проверяемая нагрузка или цепь завершены. Полная цепь означает отсутствие обрывов или разрывов в проводах, подключенных к нагрузке или внутренним компонентам тестируемого устройства. Обрыв цепи или прерывистая линия означает, что нагрузка не будет работать должным образом. Тестирование сопротивления иногда называют тестированием непрерывности. Проверка целостности выполняет те же действия, что и проверка сопротивления, за исключением того, что при проверке целостности издается слышимый звук, указывающий на то, что цепь или провода завершены.Проверка сопротивления и проверка целостности также являются хорошим способом проверки короткого замыкания и замыкания на землю, которые являются событиями, которые вызывают срабатывание выключателей, перегорание предохранителей и возможные травмы рабочих в полевых условиях.

Для проверки сопротивления с помощью цифрового мультиметра

1. Отключите питание в проверяемой цепи.
2. Установите шкалу измерителя в режим сопротивления.
3. Выберите подходящий диапазон на циферблате.
4. Подключите измерительные провода к подходящим клеммам.
5. Подсоедините выводы к проверяемому компоненту и запишите показания.

Примечание : Важно иметь хороший контакт между измерительными проводами и проверяемой цепью. Грязь, физический контакт и плохое соединение измерительных проводов могут значительно изменить показания.

Проверить целостность с помощью цифрового мультиметра

1. Настройте шкалу на функцию непрерывности измерителя (маленький динамик).
2. Подключите щупы к подходящей клемме.
3. Коснитесь тестируемого компонента проводами.

Цифровой мультиметр издает звуковой сигнал при хорошей непрерывности, позволяющей протекать ток. Если соединение отсутствует, цифровой мультиметр не подает звуковой сигнал.

написано Ahmed Faizan, M.Sc. (США)

Как пользоваться мультиметром — Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и не знают, как пользоваться мультиметром и чем он может быть полезен.Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам?

Мультиметр — это измерительный инструмент, абсолютно необходимый в электронике. Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях — целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях.Когда что-то в вашей цепи не работает, мультиметр поможет вам в устранении неполадок. Вот некоторые ситуации в проектах электроники, в которых вам может пригодиться мультиметр:

• включен ли переключатель?
• Этот провод проводит электричество или он сломан?
• сколько тока проходит через этот светодиод?
• сколько заряда осталось у вас в батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три самых простых, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Выбор лучшего мультиметра будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, и от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах до долларов США.

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

• Дисплей : здесь отображаются измерения
• Ручка выбора : выбирает то, что вы хотите измерить
• Порты : сюда подключаются зонды

• Щупы : мультиметр поставляется с двумя щупами.Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным зондами, только цвет.

Итак, принимая соглашение:

• черный щуп всегда подключен к COM-порту.
• : красный зонд подключается к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

Порт « COM » или « — » — это то место, где должен быть подключен черный датчик.Зонд COM обычно черный.

• 10A используется при измерении больших токов, более 200 мА
• µAmA используется для измерения тока
• VΩ позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
2. Убедитесь, что красный зонд подключен к порту с буквой V рядом с ним.
3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
4. Подключите датчик COM к другой стороне вашего компонента.
5. Прочтите значение на дисплее.

Совет: для измерения напряжения вам необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, которая может читать 1,5 В. Поэтому в случае с этим мультиметром следует выбрать 2 В. Если у вас есть мультиметр с автоматическим диапазоном, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный диапазон ниже реального значения, на дисплее отобразится 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, большую часть времени вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно с компонентом, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

1. Вам просто нужно вставить красный щуп в один вывод резистора, а черный щуп — на другой вывод резистора.
2. Красный зонд должен быть подключен к той части, от которой исходит ток.
3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

СОВЕТ: для последовательного подключения мультиметра необходимо поместить красный щуп на вывод компонента, а черный щуп на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров предоставляют функцию, которая позволяет вам проверить целостность вашей цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, менее нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

Если звук непостоянен или вы его совсем не слышите, это означает, что то, что вы тестируете, имеет неисправное соединение или вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки целостности необходимо выключить систему! Отключите питание!

Коснитесь двух щупов вместе, и, когда они будут подключены, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Завершение

Мультиметр — незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

Что такое мультиметр и как он работает? — Лучшие обзоры мультиметра

В мире, питающемся от электричества, мало что может быть полезнее, чем мультиметр или вольт-омметр (сокращенно ВОМ).

Эти полезные инструменты могут считывать напряжение, ток и сопротивление. Все это необходимо при работе с электричеством. Электрики, электронщики, механики и многие другие специалисты, работающие с электричеством, регулярно пользуются мультиметрами.

Есть два типа мультиметров: аналоговый и цифровой .

Аналоговый мультиметр имеет движущийся указатель, который будет указывать на напряжение и другие измеряемые параметры. Эта аналоговая мера называется амперметром.

Цифровые мультиметры

, напротив, используют цифровой дисплей и измеряют предметы электронным способом.

В наши дни цифровые устройства более распространены, чем аналоговые. Однако в некоторых случаях предпочтительнее использовать аналоговые мультиметры, например, для измерения электрических токов, которые могут быстро изменяться. Аналоговые устройства просто более отзывчивы.

Затягивание болтов и гаек мультиметра

Так как же на самом деле работает мультиметр?

Аналоговые и цифровые мультиметры измеряют напряжение одинаковым способом. В основе каждого мультиметра лежит набор схем. В основном, когда вы подключаетесь к электрическому току, электричество проходит по цепям и будет измеряться.

Электричество по существу «преобразуется» в напряжение. Это напряжение затем измеряется схемами и отображается выходной сигнал.Электричество проходит через так называемый шунт . Этот шунт измеряет сопротивление напряжению, возникающему в цепи.

Излишне говорить, что фактическая работа мультиметров очень сложна, и специалисты всю свою карьеру посвятили только разработке процессов измерения.

Большинству людей никогда не придется беспокоиться о том, как мультиметр работает внутренне, им просто нужно знать, что он работает, а также что означает выходной сигнал.

Как пользоваться мультиметром?

Мультиметр измеряет больше, чем просто вольт.Как минимум, мультиметр будет измерять вольтметром, амперметром и омметром. Фактически, именно здесь «мультиметр» получил свое название. Он измеряет несколько вещей. Вы по-прежнему можете покупать и использовать индивидуальные инструменты тестирования, но теперь большинство людей просто используют мультиметр, потому что он отображает больше информации.

Наконечники зонда

будут подключены к цепи, чтобы можно было измерить поток электричества, проходящего через цепь. Затем электричество передается в собственные цепи мультиметра, где оно измеряется.

Цепи — это сложные системы, через которые проходит электричество. Цепи также будут направлять и использовать электричество для выполнения определенных задач, таких как питание компьютера.

Чтение мультиметра

Большинство цифровых мультиметров оснащены экраном, отображающим четыре цифры. Как только зонды подключены к цепи, электричество может проходить через зонды в мультиметр. Затем мультиметр отобразит вольты в четырехзначном интервале.Показанное число — это напряжение.

Если вы неправильно подсоедините наконечники и наденете их задом наперед, мультиметр все равно будет измерять вольты. Однако вы получите знак минуса перед числами.

Напряжение очень важно для батарей, цепей и прочего. Если напряжение неправильное, схема может просто не работать. Это происходит потому, что схемы предназначены для работы с определенными напряжениями.

Вольт — это стандартная единица измерения потенциальной электрической проводимости.Вольт показывает, сколько «электричества» имеет конкретная вещь. Говоря более техническим языком, он измеряет сопротивление в один Ом, когда через него проходит один ампер.

Чем выше напряжение, тем сильнее ток электричества. Когда дело доходит до схем и электронных систем, слишком низкого напряжения может просто не хватить для питания системы.

Что делать, если напряжение слишком высокое? Это может привести к перегрузке системы и даже к разрыву цепи. В крайних случаях схема может расплавиться или загореться!

Представьте себе дом.Если в дом ударит молния, а дом не оборудован схемой, способной справиться с внезапным скачком напряжения, все дополнительное электричество может попасть в электронику в доме и поджарить их. Вот почему многие дома теперь оснащены «сетевыми фильтрами», которые останавливают и обрабатывают дополнительный поток электричества.

Когда дело доходит до работы с цепями, специалисты должны быть очень осторожны, чтобы убедиться, что используется соответствующее напряжение электричества.Они используют мультиметры, чтобы проверить это. Мультиметры также помогают им устранять неполадки и находить, где напряжение слишком высокое или слишком низкое.

Мультиметр

Цифровой мультиметр

Мультиметр или мультитестер , также известный как вольт / омметр или VOM , представляет собой электронный измерительный прибор, который объединяет несколько функций измерения в одном устройстве. Типичный мультиметр может включать такие функции, как возможность измерения напряжения, тока и сопротивления.Мультиметры могут использовать аналоговые или цифровые схемы — аналоговые мультиметры и цифровые мультиметры (часто сокращенно DMM или DVOM ). Аналоговые приборы обычно основаны на микроамперметре, указатель которого перемещается по шкале калибровки для всех различных измерений, которые могут быть сделаны; цифровые приборы обычно отображают цифры, но могут отображать полосу, длина которой пропорциональна измеряемой величине.

Мультиметр может быть портативным устройством, используемым для базового поиска неисправностей и работы в полевых условиях, или настольным прибором, который может выполнять измерения с очень высокой степенью точности.Их можно использовать для поиска и устранения электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателем, бытовые приборы, источники питания и системы электропроводки.

Измеряемые величины

Современные мультиметры могут измерять множество величин. Наиболее распространенными являются:

Дополнительно, некоторые мультиметры измеряют:

Цифровые мультиметры могут также включать в себя схемы для:

• непрерывности; пищит, когда цепь проводит.
• Диоды (измерение прямого падения диодных переходов, т. Е. Диодов и переходов транзисторов) и транзисторов (измерение усиления по току и других параметров).
• Проверка аккумуляторов для простых аккумуляторов на 1,5 и 9 В. Это шкала напряжения, нагруженного током. Проверка батареи (игнорирование внутреннего сопротивления, которое увеличивается по мере разряда батареи) менее точна при использовании шкалы напряжения постоянного тока.

Разрешение

Цифровой

Разрешение мультиметра часто указывается в «разрядах» разрешения.Например, термин 5½ цифр относится к количеству цифр, отображаемых на дисплее мультиметра.

По соглашению, половина цифры может отображать либо ноль, либо единицу, в то время как цифра в три четверти может отображать цифру больше единицы, но не девять. Обычно цифра в три четверти соответствует максимальному значению 3 или 5. Дробная цифра всегда является самой старшей цифрой в отображаемом значении. Мультиметр на 5½ разряда будет иметь пять полных цифр, которые отображают значения от 0 до 9, и одну половину цифры, которая может отображать только 0 или 1. ^[3] Такой измеритель может показывать положительные или отрицательные значения от 0 до 199 999. Трехзначный счетчик может отображать количество от 0 до 3 999 или 5 999, в зависимости от производителя.

В то время как цифровой дисплей может быть легко увеличен в точности, дополнительные цифры не имеют значения, если не сопровождаются тщательным проектированием и калибровкой аналоговых частей мультиметра. Значимые измерения с высоким разрешением требуют хорошего понимания технических характеристик прибора, хорошего контроля условий измерения и прослеживаемости калибровки прибора.

Указание «счетчиков дисплея» — еще один способ указать разрешение. Счетчики на дисплее дают наибольшее число или наибольшее число плюс один (чтобы число счёта выглядело лучше), которое может отображать дисплей мультиметра, игнорируя десятичный разделитель. Например, мультиметр с 5 ½ разрядами может быть указан как мультиметр с отображением 199999 или 200000 счетчиков. Часто счетчик на дисплее в спецификациях мультиметра называется просто счетчиком.

Аналоговый

Разрешение аналоговых мультиметров ограничено шириной указателя шкалы, вибрацией указателя, точностью печати шкал, калибровкой нуля, количеством диапазонов и ошибками из-за негоризонтального использования механического дисплея .Точность полученных показаний также часто снижается из-за неправильного подсчета разметки деления, ошибок в мысленной арифметике, ошибок наблюдения параллакса и неидеального зрения. Для улучшения разрешения используются зеркальные шкалы и более крупные измерительные приборы; Эквивалентное разрешение от двух с половиной до трех цифр является обычным (и обычно достаточно для ограниченной точности, необходимой для большинства измерений).

Измерения сопротивления, в частности, имеют низкую точность из-за типичной схемы измерения сопротивления, которая сильно сжимает шкалу при более высоких значениях сопротивления.Недорогие аналоговые измерители могут иметь только одну шкалу сопротивления, что серьезно ограничивает диапазон точных измерений. Обычно аналоговый измеритель имеет панель регулировки для установки калибровки измерителя при нулевом сопротивлении, чтобы компенсировать изменяющееся напряжение батареи измерителя.

Точность

Цифровые мультиметры обычно выполняют измерения с точностью, превосходящей их аналоговые аналоги. Стандартные аналоговые мультиметры обычно производят измерения с точностью до трех процентов, ^[4] , хотя производятся приборы с более высокой точностью.Стандартные портативные цифровые мультиметры обычно имеют точность 0,5% в диапазонах постоянного напряжения. Стандартные настольные мультиметры доступны с указанной точностью лучше ± 0,01%. Приборы лабораторного класса могут иметь точность до нескольких миллионных долей. ^[5]

Значения точности следует интерпретировать с осторожностью. Точность аналогового прибора обычно относится к полномасштабному отклонению; при измерении 10 В по шкале 100 В 3% счетчика возможна погрешность в 3 В, 30% от показания.Цифровые измерители обычно указывают точность в процентах от показаний плюс процент от полного значения, иногда выраженный в единицах, а не в процентах.

Заявленная точность определяется как нижняя граница диапазона милливольт (мВ) постоянного тока и известна как «базовая точность измерения постоянного напряжения». Более высокие диапазоны постоянного напряжения, тока, сопротивления, переменного тока и других диапазонов обычно имеют меньшую точность, чем базовое значение постоянного напряжения. Измерения переменного тока соответствуют указанной точности только в указанном диапазоне частот.

Производители могут предоставлять услуги по калибровке, так что новые счетчики могут быть приобретены с сертификатом калибровки, указывающим, что счетчик был настроен на стандарты, отслеживаемые, например, в Национальном институте стандартов и технологий США (NIST) или другой национальной лаборатории стандартов. .

Испытательное оборудование имеет тенденцию выходить из строя со временем, и на указанную точность нельзя полагаться бесконечно. Для более дорогого оборудования производители и третьи стороны предоставляют услуги по калибровке, чтобы старое оборудование могло быть откалибровано и повторно сертифицировано.Стоимость таких услуг непропорциональна недорогому оборудованию; однако предельная точность не требуется для большинства рутинных испытаний. Мультиметры, используемые для критических измерений, могут быть частью метрологической программы для обеспечения калибровки.

Чувствительность и входное сопротивление

При использовании для измерения напряжения входное сопротивление мультиметра должно быть очень высоким по сравнению с импедансом измеряемой цепи; в противном случае работа схемы может измениться, и показания также будут неточными.

Измерители с электронными усилителями (все цифровые мультиметры и некоторые аналоговые измерители) имеют фиксированный входной импеданс, достаточно высокий, чтобы не мешать работе большинства цепей. Часто это один или десять МОм; Стандартизация входного сопротивления позволяет использовать внешние высокоомные пробники, которые образуют делитель напряжения с входным сопротивлением, чтобы расширить диапазон напряжений до десятков тысяч вольт.

Большинство аналоговых мультиметров типа с подвижной стрелкой не имеют буферизации и потребляют ток от тестируемой цепи, чтобы отклонить указатель измерителя.Импеданс измерителя варьируется в зависимости от базовой чувствительности движения измерителя и выбранного диапазона. Например, измеритель с типичной чувствительностью 20 000 Ом / В будет иметь входное сопротивление 2 миллиона Ом в диапазоне 100 В (100 В * 20 000 Ом / В = 2 000 000 Ом). В каждом диапазоне при полном напряжении диапазона полный ток, необходимый для отклонения движения измерителя, берется из тестируемой цепи. Более низкие движения измерителя чувствительности приемлемы для тестирования в цепях, где полное сопротивление источника низкое по сравнению с импедансом измерителя, например, силовые цепи; эти счетчики более прочны механически.Некоторые измерения в сигнальных цепях требуют движений с более высокой чувствительностью, чтобы не нагружать тестируемую цепь импедансом измерителя. ^[6]

Иногда чувствительность путают с разрешением измерителя, которое определяется как наименьшее изменение напряжения, тока или сопротивления, которое может изменить наблюдаемые показания.

Для цифровых мультиметров общего назначения самый низкий диапазон напряжения обычно составляет несколько сотен милливольт переменного или постоянного тока, но самый низкий диапазон тока может составлять несколько сотен миллиампер, хотя доступны инструменты с большей чувствительностью по току.Для измерения низкого сопротивления необходимо вычесть сопротивление выводов (измеренное путем соприкосновения измерительных щупов) для обеспечения максимальной точности.

Верхний предел диапазонов измерения мультиметра значительно варьируется; для измерения напряжений более 600 вольт, 10 ампер или 100 МОм может потребоваться специальный измерительный прибор.

Напряжение нагрузки

Любой амперметр, в том числе и мультиметр в диапазоне токов, имеет определенное сопротивление. Большинство мультиметров по своей сути измеряют напряжение и пропускают измеряемый ток через шунтирующее сопротивление, измеряя возникающее на нем напряжение.Падение напряжения называется нагрузочным напряжением и выражается в вольтах на ампер. Значение может меняться в зависимости от диапазона, который выбирает измеритель, поскольку в разных диапазонах обычно используются разные шунтирующие резисторы. ^{[7] [8]}

Напряжение нагрузки может быть значительным в цепях низкого напряжения. Чтобы проверить его влияние на точность и работу внешней цепи, счетчик может быть переключен на различные диапазоны; текущее показание должно быть таким же, и работа схемы не должна нарушаться, если напряжение нагрузки не является проблемой.Если это напряжение является значительным, его можно уменьшить (также уменьшая присущую точность и точность измерения), используя более высокий диапазон тока.

Измерение переменного тока

Поскольку базовая индикаторная система в аналоговом или цифровом измерителе реагирует только на постоянный ток, мультиметр включает в себя схему преобразования переменного тока в постоянный для выполнения измерений переменного тока. В базовых измерителях используется схема выпрямителя для измерения среднего или пикового абсолютного значения напряжения, но они откалиброваны для отображения вычисленного среднеквадратичного значения (RMS) для синусоидальной формы волны; это даст правильные показания переменного тока, используемого при распределении энергии.Руководства пользователя для некоторых таких измерителей содержат поправочные коэффициенты для некоторых простых несинусоидальных сигналов, чтобы можно было рассчитать правильное эквивалентное среднеквадратичное значение (RMS). Более дорогие мультиметры включают преобразователь переменного тока в постоянный, который измеряет истинное среднеквадратичное значение сигнала в определенных пределах; в руководстве пользователя измерителя могут быть указаны пределы пик-фактора и частоты, для которых действительна калибровка измерителя. Измерение среднеквадратичного значения необходимо для измерений несинусоидальных периодических сигналов, таких как аудиосигналы и частотно-регулируемые приводы.

См. Также

Ссылки

.
