Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения.

В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• блок питания

• диммер и пульт управления

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

• фазный провод подсоединяете к разъему L

• жилу синего цвета — нулевую, к клемме N

• желто-зеленую — к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

• отмеряете и отрезаете необходимого размера провода

• зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус

DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

• на клеммы V- заводятся жилы черного цвета

• на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как подключить светодиодную ленту — Инструкция по монтажу светодиодной ленты

Два важных момента

1. Большинство производителей не рекомендуют подключать последовательно более 5 метров светодиодной ленты (что особенно важно при подключении мощной ленты).
   Если вы решите нарушить данное правило, то во-первых, получите значительную потерю яркости в конце подключаемой ленты, а во-вторых, из-за перегрузки на токопроводящих дорожках,
   светодиодная лента прослужить значительно меньший срок, чем могла бы.

2. Все продавцы светодиодной ленты дают гарантию. НО на практике большинство из них в случае брака НЕ примут ленту назад по гарантии, мотивируя тем, что нарушена целостность изделия. Поэтому, прежде чем резать ленту на куски, паять и приклеивать, аккуратно размотайте катушку ленты и подключите ее к блоку питания (подробнее об этом ниже). Пусть она поработает 8 — 24 часа. Тем самым вы убедитесь, что светодиодная лента и блок питания работают как надо, а в случае брака вам все обменяют.

Общие правила подключения

• Светодиодную ленту нельзя подвергать механическим воздействиям (гнуть, мять и все такое). В противном случае могут возникнуть проблемы с контактами и лента будет гореть частями (если вообще будет).

• При соединении отрезков ленты нельзя повреждать токопроводящие дорожки на плате. Иначе результат будет такой же, как в предыдущем пункте.
• В продаже имеются коннекторы для соединения и подключения светодиодной ленты. НО при токовой нагрузке на отрезок ленты более 4 А производители не рекомендуют ими пользоваться. Используйте пайку. Она гораздо надежнее.

• Следите за тем, чтобы блоки питания соответствовали полной нагрузке изделия и имели запас мощности 20 — 30% (как подобрать блок питания для светодиодной ленты). Если вы решили сэкономить и поставить блок питания меньшей мощности, чем необходимо, заранее с ним попрощайтесь . Cкорее всего, он сгорит в течение первого года службы. И возможно вместе с лентой.

• Мощность RGB-контроллера или димера для управления цветом или яркостью должна быть НЕ меньше общей мощности подключаемой ленты. Запас мощности не требуется. Если мощности RGB-контроллера или диммера не хватает — дополнительно используйте усилители сигнала недостающей мощности и нужным количеством каналов (одноцветная лента — 1 канал, RGB — 3 канала, RGBW — 4 канала).
• При размещении светодиодной ленты на металлической или другой токопроводящей поверхности между лентой и опорной поверхностью обязательно обязательно надо устанавливать электроизоляционный материал. Иначе кого-то может дернуть током.

• Степень пыле-влагогозащиты ленты (IP)  должна соответствовать условиям эксплуатации ленты (подробнее о степенях IP)
• Статическое электричество может повредить вашу ленту, будьте акуратны.
• Для подключения питания ленты лучше подрядить квалифицированных специалистов. Если таковых не имеется, то можно подключить самостоятельно, НЕ ПЕРЕПУТАВ местами вход блока питания 220В и выход — 12/24В. Если не хотите, чтобы вас при этом дернуло током — не желательно работать под напряжением.

Можете перечитать инструкцию еще раз и собраться с духом ;).

Подключение светодиодной ленты

Будем считать, что вы уже приобрели светодиодную ленту, диммер или RGB-контроллер и блок питания подходящей мощности.

• В первую очередь необходимо подготовить поверхность для монтажа. Мощную светодиодную ленту (мощность более 10 Вт/метр) лучше монтировать на металлический профиль или какую-то алюминиевую подложку. Монтажная поверхность должна быть цельной, чистой и обезжиренной (в этом вам может помочь спирт и чистая тряпочка). При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.
• Вы можете разрезать, спаивать и припаивать к светодиодной ленте провода только в специально обозначенных местах. Обычно это полоски через каждые 2,5 — 10 см ленты.  Для соединения двух отрезков ленты или ленты с проводами следует спаять их на обо
• Перед тем, как приклеивать ленту, мы рекомендуем спаять ее, соединить с контроллером или диммером (при необходимости) и блоком питания и розеткой. Затем убедиться, что вся ваша конструкция идеально работает. И только после этого приклеивать ленту с помощью клейкого слоя 3М или клея/герметика.
• Спаять отрезки ленты между собой можно только на обозначенных площадках.  Температура паяльника должна быть не более 260 °С. При этом время пайки не должно превышать 10 секунд.

• Если вы монтируете RGB-ленту, то необходимо подключить RGB-контроллер. Подключение светодиодной ленты к контроллеру производится проводами от ленты. Каждый провод имеет свое обозначение на токопроводящей дорожке, R,G,B и V+, и подключается соответственно полярности к 4 входам на контроллере R,G,B,V+.
• Теперь подключаем ленту или RGB-контроллер (если у вас RGB-лента) к блоку питания.  Лента и контроллер имеют напряжение 12/24V, поэтому важно подсоединить их с правильной стороны блока питания, там где «+» и «-«.  Соединяем «+ провод» от блока питания с «+ проводом» от светодиодной ленты, а «-» с «-» соответственно при помощи скрутки или монтажных коннекторов. Если при соединении блока питания и ленты/контроллера вы перепутаете «+» и «-«, ничего страшного не произойдет — лента не будет гореть. Просто поменяйте местами провода.
• Почти последним этапом будет подключение блока питания к сети 220V. Для этого 2-х жильный провод от сети 220V подключают к разъемам L+ и N- на блоке питания.
• Вот теперь проверяем нашу конструкцию — подаем питание 220V.  Проверьте как работает RGB-контроллер, поиграйте цветами ленты.
• Если все работаем идеально, то можно приклеивать ленту к поверхности. Помните, что необходимо избегать резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Кроме того, не допускайте повреждения проводящих дорожек.
• Светодиодные ленты обычно имеют клейкий слой 3M, нанесенный с обратной стороны. Эта клеевая поверхность позволяет легко произвести монтаж. Удаляем защитное покрытие с клеевого слоя и легким усилием прижимаем ленту к поверхности.



Инструкции по теме:

Как правильно подключить блок питания

Как подключить многоцветную (RGB) светодиодную ленту

Схема подключения усилителя со светодиодным диммером

Назад

Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:

• SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
• RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.

Монтаж светодиодной ленты разделяется по видам исполнений лент:

• Внутренний (в помещениях, лента не защищена от влаги).
• Уличный (снаружи помещений, лента влагозащитного исполнения).

Советы и подготовка к монтажу

• С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
• Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
• Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
• Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
• Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
• Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
• Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
• Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
• Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
• Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
• При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
• В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.

Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора. Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты

Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа

• Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.

На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

• Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
• Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
• Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты

Преимущества

• Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
• Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
• Малый расход энергии, по сравнению с другими приборами освещения.
• Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
• Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
• Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
• Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.

Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

Как «подружиться» со светодиодной лентой

Одним из самых популярных источников освещения сегодня становится светодиодная лента. Это и не удивительно — мягкое равномерное освещение, не раздражающее глаза и нервную систему, приносит нам только положительные эмоции, которых так часто не хватает в современном мире.

Светодиодная лента прослужит вам долгие годы и сэкономит массу средств, если при установке и последующем использовании будут учтены простые, но важные рекомендации. В этой статье мы поделимся с Вами своим многолетним опытом работы со светодиодной лентой, который, надеемся, поможет Вам избежать ошибок и разочарований.

Для начала, необходимо обратить особое внимание на следующие моменты:

• Светодиодная лента подключается только к стабилизированному источнику постоянного напряжения.
• Открытая светодиодная лента рассчитана на эксплуатацию только внутри помещений. Если же необходимо осуществить подсветку на улице, то используется герметичная светодиодная лента. Здесь важно обеспечить ряд условий: не размещать светодиодную ленту под прямыми солнечными лучами, не погружать в воду даже частично, тщательно герметизировать все соединения.
• Температурный диапазон окружающей среды для нормальной работы светодиодной ленты должен находиться в пределах от -25 до +40 °С.
• В воздухе не должны присутствовать водяные пары, примеси кислот, щелочей и другие агрессивные вещества.

Светодиодная лента чувствительна к механическим повреждениям, а потому, будьте аккуратны в обращении с ней, не давите на поверхность самих светодиодов. При монтаже светодиодной ленты не изгибайте ее в плоскости основания. Избегайте изломов ленты. На изгибах радиус должен составлять не менее 3-х см. Не скручивайте и не растягивайте основу ленты. Подобные действия могут привести к выходу из строя целых отрезков ленты, вызванного повреждением токоведущих дорожек и находящихся на них элементов.

Стандартная длина одой ленты, намотанной на катушку, — 5 м. Так же встречаются светодиодные ленты с большей или меньшей длиной (от 2.5 до 25м), в зависимости от мощности, конструкции и других параметров. Обратите внимание на то, что лента в катушке всегда имеет максимально допустимую длину. Категорически запрещается последовательное соединение двух и более лент. Подобные действия приведут к быстрому выходу ленты из строя, т.к. питание ко второй ленте будет идти по токоведущим дорожкам первой, что приведет к излишнему ее нагреванию и быстрому уменьшению яркости свечения светодиодов на перегретых участках. При подключении более одной катушки, необходимо кабелем подавать напряжение от блока питания на каждую ленту отдельно. На схеме показано, как осуществить параллельное подключение светодиодных лент.

Внимательно стоит подойти и к выбору проводов для подключения светодиодной ленты к блоку питания, диммеру или RGB контроллеру. При выборе провода необходимо учитывать материал, из которого выполнен проводник и площадь его сечения. С материалом все понятно – необходимо использовать кабель с медными жилами. А вот к сечению нужно подойти особенно внимательно. В связи с тем, что напряжение питания лент низкое, а токи, по сравнению с привычными токами в сети ~220В, высокие, нельзя использовать тот же подход к выбору провода.

Судите сами. Блок питания при нагрузке 100Вт от сети 220В, с учетом всевозможных потерь, которые мы не будем сейчас рассматривать, потребляет ток примерно 1А. В то же время, ток на его выходе с напряжением 12В составит величину в 8.3А, а такой ток уже не каждый провод выдержит. Кроме того с увеличением тока и длины кабеля возрастают неизбежные потери, и, при использовании тонкого провода, до ленты вместо 12 вольт может дойти только 10 или и того меньше. Для монохромной ленты это будет восприниматься как снижение яркости и появление неравномерности свечения. Еще опаснее подобное снижение напряжения питания для светодиодной ленты RGB. Цвет свечения RGB ленты, при понижении напряжения, приобретает красный оттенок, баланс белого нарушается, неравномерность свечения светодиодов проявляется в наибольшей степени.

Если Вас не устраивает сечение проводов, и Вы хотите уменьшить это значение, то рекомендуется каждую ленту подключить к отдельному блоку питания, размещая его максимально близко к самой ленте. Напряжение в 220 В, в таком случае, необходимо подводить к месту установки каждого блока питания. В качестве «золотой середины» можно использовать один блок питания на 2 светодиодные ленты, в точке соединения которых его и размещают.

 Потери напряжения возникают не только на питающем кабеле, но и на самой ленте. Чтобы добиться равномерного свечения светодиодной ленты по всей длине, необходимо подавать напряжение питания на оба ее конца. Особенно эффективен такой метод при использовании лент с мощностью более 10 Вт/м. Такая необходимость чаще возникает с многоцветными светодиодными лентами, т.к. наш глаз намного чувствительнее к изменению цвета, чем яркости свечения.

Светодиоды, устанавливаемые на ленту, проходят тщательный отбор, чтобы обеспечить максимально равномерное свечение ленты. На основании этого каждой ленте присваивается показатель BIN, который указывается на упаковке. При монтаже сразу нескольких катушек на один участок обязательно используйте светодиодные ленты с одинаковым BIN. Обязательно посмотрите BIN на упаковках, и, если он разный, даже не пытайтесь монтировать ленты по соседству. Различие лент может испортить все впечатление, от подсветки.

Поделимся еще одной хитростью, которую мало кто знает, но которая позволяет добиться идеальной равномерности подсветки. Работая с RGB-лентой, важно учитывать расположение кристаллов внутри светодиодов, устанавливая все ленты в одном направлении. Иначе, свет от разных лент, падающий на потолок или стену может иметь небольшое, но заметное, отличие оттенка.

Светодиоды не приемлют высоких температур. Если кристалл светодиода нагревается свыше 60°C, происходит его деградация и, соответственно, резко падает продолжительность работы светодиодной ленты. Поэтому мы не рекомендуем устанавливать светодиодные ленты на поверхности, температура которых может превысить 40°C, использовать их в помещениях с аналогичным температурным режимом и вблизи источников тепла.

Помимо защиты открытой светодиодной ленты от прямого попадания влаги, важно не допустить образования на ней конденсата, который может быть следствием повышенной влажности и частых перепадов температуры окружающей среды.

Не убирайте пыль со светодиодной ленты путем протирания. Для чистки ленты гораздо лучше использовать пылесос, чтобы ненароком не повредить сами светодиоды.

Для питания светодиодной ленты используют только стабилизированные источники напряжения. Запрещено для этой цели применять трансформаторы, предназначенные для галогенных ламп, т.к. они не имеют цепей стабилизации, выпрямления и фильтрации выходного напряжения. Все это приводит к тому, что на их выходе обычно присутствуют короткие высоковольтные импульсы, амплитуда которых может доходить до 40 В. Необходимо четко выдерживать напряжение питания светодиодной ленты, указанное на упаковке. Превышение напряжения приводит к возрастанию тока через ленту и светодиоды, излишнему нагреву светодиодной ленты и ускоряет выход из строя светодиодов.

Перед включением источника питания в сеть, проверьте, правильно ли Вы подключили светодиодную ленту. Определить полярность подключения можно по цвету проводов, припаянных к светодиодной ленте. В большинстве случаев «плюс» — провод красного цвета, а «минус» — черного. При подключении многоцветной светодиодной ленты RGB используются 4 провода. Стандартные цвета проводов — черный провод это общий «плюс», цвета минусовых проводов соответствуют каждому цвету свечения. Если же провода на ленте отсутствуют, полярность и соответствие цветам определяется с помощью маркировки, которую можно найти на ленте около контактов для подключения.

Светодиодную ленту можно свободно разрезать ножницами в специально обозначенных для этого местах. Длина каждого отрезка зависит от количества светодиодов на метр ленты и ее напряжения питания. Так, светодиодную ленту 12 В можно резать через каждые 3 светодиода, а шаг резки 24-вольтовой ленты обычно кратен 6. Соединение отрезков светодиодной ленты выполняется с помощью припаивания проводов к контактным площадкам с нанесенной маркировкой. Жало паяльника не должно иметь температуру выше 280°C, а продолжительность пайки должна быть менее 5 секунд.

сли Вы выбрали светодиодную ленту мощностью более 10 Вт/м, то обратите внимание на то, что для нее необходим дополнительный теплоотвод. Наиболее простое и эстетическое решение – специальный декоративный алюминиевый профиль для светодиодных лент, при помощи которого можно создавать светильники индивидуального дизайна. При установке светодиодной ленты на металлические и любые другие токопроводящие поверхности, важно изолировать ленту от поверхности, чтобы избежать короткого замыкания.

Перед приклеиванием светодиодной ленты, обязательно проверьте ее, следуя нашей инструкции, так как, если после монтажа выяснится, что лента не подходит по тем или иным параметрам, обменять ее будет невозможно, поскольку она уже утратит товарный вид.

Чтобы проверить светодиодную ленту, необходимо:

• Достать катушку с лентой из пакета, размотать ее и убедиться, что на ней нет механических повреждений. Не включайте смотанную в катушку ленту более чем на 10 секунд, т.к. это может вызвать ее перегрев.
• Проверить соответствие напряжения питания светодиодной ленты и ее мощности выходным параметрам приобретенного блока питания.
• Соблюдая полярность, присоединить светодиодную ленту к выходу блока питания.
• Включить питание и проверить равномерность свечения светодиодной ленты. Обязательно сравните оттенки свечения лент разных катушек, включив их одновременно и направив свет на лист белой бумаги.
• Отключить источник питания от сети.

Перед окончательным монтажом светодиодной ленты нужно тщательно изучить и подготовить место для ее установки. Убедитесь, что условия эксплуатации ленты будут соответствовать требованиям, описанным выше, а также требованиям пожарной безопасности.

Поверхность, на которую вы собираетесь крепить светодиодную ленту, должна быть тщательно очищена и обезжирена. Ведь от того, насколько гладкой и чистой будет поверхность, зависит прочность соединения светодиодной ленты с основанием. При повышенных температурах клеевой слой изменяет свои свойства, что может привести к отклеиванию ленты. Если есть опасение, что такая проблема может возникнуть, рекомендуется наносить дополнительный слой клея.

случаях, когда поверхность не подходит для крепления светодиодной ленты при помощи самоклеющейся основы, есть явные неровности и прочие недостатки, рекомендуется использовать специальные механические крепежные элементы или алюминиевый профиль для светодиодных лент.

После закрепления ленты, ее можно подключать (помните про полярность!). Если созданная подсветка работает правильно, не перегревается и выглядит так, как Вам и хотелось — поздравляем, Вы успешно установили светодиодную ленту!

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент на определенной зоне в помещении. В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей лент может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

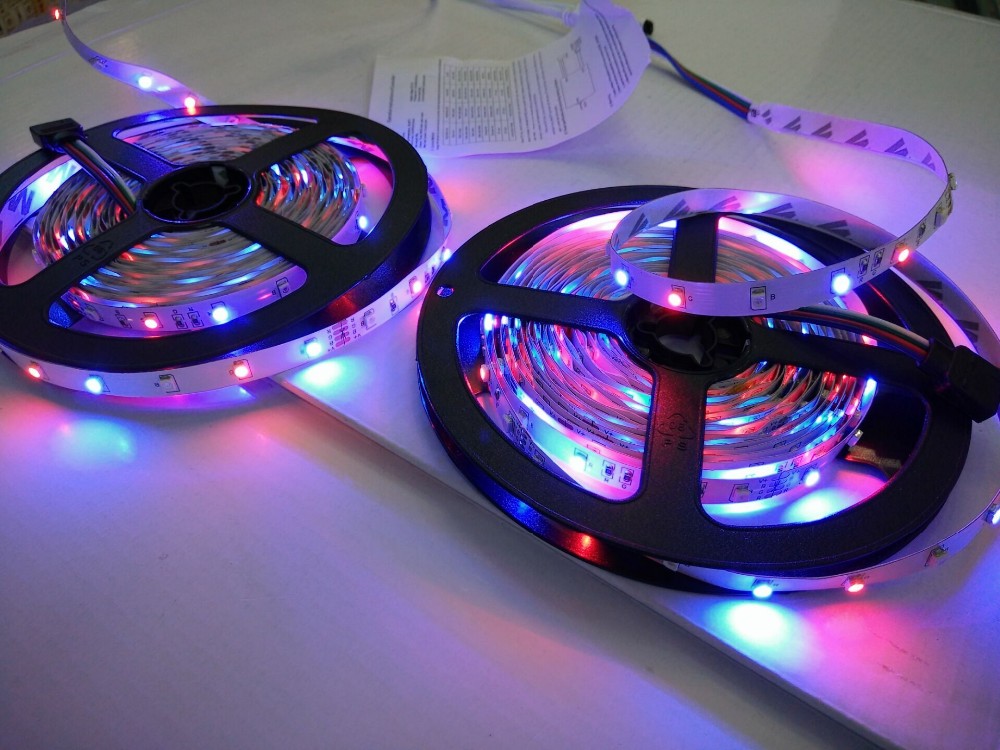

В нашем магазине представлена пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства следует приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

• Самоклеящуюся ленту
• Контроллер с пультом ДУ, с помощью которого осуществляется управлением цветом
• Блок питания

Поскольку для питания нужен постоянный ток, необходимо подключение светодиодной ленты к блоку питания, основной задачей которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать необходимую мощность. Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают. Лента в нем надежно зафиксирована.

Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Для правильного монтажа нужно руководствоваться схемой подключения светодиодной ленты. Существуют различные схемы подключения:

• с одним или двумя блоками питания;
• двух лент и одного трансформатора;
• нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В противном случае неправильное соединение значительно сокращает срок работы ленты, ее части могут неравномерно светиться. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя. Поэтому, если вы не уверены в своих силах, лучше обратиться к профессионалам.

Примеры использования светодиодных лент



Подключаем светодиодную ленту — Видео

Работа со светодиодной лентой

Вот, впервые ставлю эксперимент по установке LED ленты (она же светодиодная). Решил организовать с коридоре (сам шкаф выложу попозже, как закончу) вокруг зеркала.

Прикупил в магазине пару метров ленты, блок питания, двойной зажим. Для расчета мощности блока питания, относительно длины ленты, необходимо провести небольшие математические расчеты:

потребляемая мощность одного метра ленты умножаем на суммарную длину ленты (в метрах).

На один блок питания не следует цеплять более 15 метров. При подключении обязательно проверьте полярность!!!

 Внимательно изучим блок питания. На нем имеется ряд клемм. Пойдем слева-направо. Первая пара — к ней фиксируем провод с вилкой для розетки (полярность не учитываем). Третий разъем — под заземление (у меня в квартире его нет — пропускаю), следующая пара — для самой ленты. Каждый разъем подписан «+» и «-«. Эти же обозначения имеются и на самой ленте — их надо обязательно совместить, в противном случае лента светить не будет.Собираем схему, как говорил ранее (провод с розеткой, блок питания, лента — все два метра).

Для пробы втыкаем его в розетку. Вуаля — все светится!

Переходим к следующему шагу: необходимо разделить ленту на несколько кусков, чтобы сделать подсветку с обеих сторон зеркала. Простыми ножницами режем ее в месте, обозначенной соответствующей иконкой.Для подключения к блоку питания применяются специальные клипсы-переходники. Они защелкиваются на концах отрезков ленты, вновь с четким соблюдением полярности. Очень удобно — никакой пайки.

Прикручиваем ленты к блоку питания (в том же порядке) и пробуем включить в розетку. Хе-Хе.. работает!

Переходим к подготовке мебельного короба для установки ленты. Для этого я выбрал врезной алюминиевый профиль. Соответственно, его необходимо врезать в стенку. Выбираем паз фрезером, промазываем его герметиком, устанавливаем профиль в паз и оставляем на пару часов под гнетом.

Профиль в пазе выглядит следующим образом

Сама светодиодная лента снабжена клеевым слоем. Удаляем с нее защитную пленку и вклеиваем ленту внутрь профиля.

Ставим короб на место, подключаем провода в общую схему (в нее добавляем выключатель) и пользуемся…. Финальное фото приведу чуть попозже.

преимущества, применение и принцип работы

Светодиодная лента — это искусственный источник света, который представляет собой узкую гибкую ленту со светодиодами, расположенными на равном удалении друг от друга. В чем же преимущество такой ленты? Почему она так быстро набирает популярность? Где и как ее можно использовать? Разбираемся ниже!

Во-первых, светодиодная лента используется для разных целей. Она может служить источником дополнительного и даже основного освещения, а также декоративным дизайнерским решением.

Во-вторых, как все светодиодные источники света, ленты потребляют очень мало энергии — гораздо меньше, чем традиционные лампы накаливания или даже современные компактные люминесцентные лампы, которые уже считаются энергосберегающими.

В-третьих, при правильном монтаже и эксплуатации светодиодные ленты служат очень долго — до 50 тысяч часов.

В-четвертых, они гибкие и тонкие, то есть их можно устанавливать на любых поверхностях, даже сложной конфигурации, и в труднодоступных местах.

И в-пятых, ее яркостью и даже цветом можно управлять с помощью диммеров и контроллеров RGB.

Яркую ленту можно использовать в качестве основного источника света, заменив ею обычные люстры и лампы.

Часто светодиодные ленты используют в качестве дополнительной подсветки — например, на кухне, где они крепятся под навесными шкафами и освещают рабочую зону.

Кроме того, лента может нести чисто декоративную функцию, добавляя разнообразия в интерьер и расставляя акценты.

Светодиодной лентой украшают не только дома, но и ландшафты, и автомобили, оформляют ею баннеры и рекламные вывески — возможности световых решений, которые можно реализовать при помощи светодиодной ленты, ограничиваются только фантазией дизайнера.

Светодиодная лента представляет собой гибкую плату с системой медных токопроводящих дорожек, которые через резисторы соединяют светодиоды — полупроводниковые источники света.

Для обозначения типа светодиода используется буквенное сокращение SMD (surface mounted device), что в переводе с английского означает “прибор, монтируемый на поверхность”. Далее идут цифры, которые описывают размеры чипа светодиода.

Например, обозначение SMD 3528 означает диод размером 3,5 х 2,8 мм, а SMD 5050, соответственно, размером 5 х 5 мм.

Светодиодные ленты отличаются многообразием — по типу напряжения, по ширине, количеству светодиодов. Наиболее распространены ленты с напряжением 12В, 24В и 220В. Основные размеры по ширине — 8, 10, 12 и более мм, в зависимости от типа светодиодов и плотности их размещения на ленте.

Самыми распространенными считаются модели с 30, 60 и 120 светодиодами на метр ленты. Также встречается и более плотное расположение — 168 и 240 диодов на метр.

В зависимости от способа размещения светодиодов ленты делятся на однорядные, двухрядные и т.п. — по количеству рядов. Наиболее распространены как раз однорядные и двухрядные ленты — благодаря своей универсальности.

Светодиод – это полупроводниковый источник света, который начинает светиться при подаче электрического тока. Но светодиодам для работы требуется постоянное напряжение, тогда как в бытовой электросети используется переменный ток. Для преобразования переменного напряжения в постоянное используется блок питания. О том, как он работает, и как его выбрать, мы рассказали ​в этой статье.

Сама лента представляет собой специальную токопроводящую подложку, на которой смонтированы светодиоды. Причем они последовательно соединены между собой — например, может быть по три штуки для лент 12В и по шесть штук для 24В. В этот «кластер» светодиодов добавляются и резисторы, ограничивающие токовую нагрузку. Они нужны для того, чтобы защитить светодиод от чрезмерных нагрузок, которые приводят к его быстрой деградации (выходу из строя).

Затем группы светодиодов и резисторов соединяются между собой параллельно и образуют отрезки необходимой длины. Шаблонным, стандартным размером принято считать 1 метр, именно поэтому в характеристиках светодиодной ленты указывается количество светодиодов на метр.

Особое внимание следует обратить на места разрезания ленты — обозначенные на всем ее протяжении в виде «ножниц».

Если ленту разрезать в другом месте, то произойдет нарушение электрической цепи, и отрезок ленты, на котором нарушена целостность цепи, выходит из строя.

В следующей статье​ обсудим и расскажем о напряжении ленты, ее мощности, цветах и яркости, и о такой важной характеристике, как IP — научимся подбирать для себя ленту с нужным IP.

Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время используется инновационный источник освещения, использующийся в целях создания декораций в помещениях на улице, называющейся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала.На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщиной 3 мм.

Сила света зависит от числа диодов, применяемых на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света.В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разрезается на этой линии, и выполняет монтажную часть этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:

• SMD — светят цветом одним (красным, синим, белым, зеленым).Белый свет делят на холодный, умеренный и теплый.
• RGB — лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.

Монтаж светодиодной ленты разделяется по видам исполнений лент:

• Внутренний (в помещениях, лента не защищена от влаги).
• Уличный (снаружи помещений, лента влагозащитного исполнения).

Советы и подготовка к монтажу

• С обратной стороны ленты есть клейкий способ для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
• Поверхность ленты необходимо подготовить путем сушки и обезжиривания растворителя. После этого поверхность обрабатывают путем обработки шпаклевания, чистки и грунтовки.
• Не прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы ленты, резать можно только по меткам.
• Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять ленты специального коннектора и разъемы для определенного типа ленты, как для разных лент приспособления имеют разное устройство.
• Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
• Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стен для создания декораций и дизайнерских решений.
• Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
• Не используются ленты на глянцевых потолках, как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
• Придание свету равномерности, специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
• Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей улучшности света ленту размещают в 5 см от плинтуса.
• Прикладные ленты для подсветки витрин и товаров в магазине, чтобы свет не направлял в глаза, так как это создаст отрицательный эффект от такого освещения.
• В блоках питания большой мощности подключают охлаждение вентиляторов, которые издают шум. При треже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.

Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить.Также приготовьте промышленный фен для трубопровода при термоусадочных соединениях.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он функция функции низковольтного трансформатора.Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, общая длина системы, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15 = 165,6 ватт. Это расчетная блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременных лент, делают общий блок питания.Но, супер мощности такой блок имеет большие габаритные размеры, которые приходится с его размещением сложности с его размещением. Наиболее часто исполнением будет подключение отдельных блоков для каждой системы лентой.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет.Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов ленты в одно целое.Бывает, что нужно выбрать тип светодиодной ленты.

Монтаж светодиодной ленты

Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа

• Рассчитать нужную ленту. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить ленты до длины коннекторами или паяльником.

Используемые отрезки ленты используются одинаковые провода по соответствующим каналам. Провода от коннекторов для таких целей вполне подходят.

На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

• Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам.Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
• Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
• Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками.Это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты

Преимущества

• Простотой монтажной светодиодной ленты за счет наличия клейкого слоя.
• Компактные размеры и мягкая основа дают возможность придать ленте форму форму.
• Малый расход энергии, по сравнению с другими приборами освещения.
• Длительный срок эксплуатации.Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном устройствеже и бережном месте расположенное время.
• Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
• Большая гамма цветов. Ленты обеспечивают возможность самых смелых дизайнерских воплощений.
• Простое и удобное использование при текстеже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.

Недостатки

Повышенная стоимость. Чтобы достичь мощности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Осуществляется монтаж светодиодной ленты только для вспомогательного или декоративного освещения.

Похожие темы:

Работа со светодиодной лентой

Вот, впервые ставлю эксперимент по установке светодиодных лент (она же светодиодная). Решил организовать с коридоре (сам шкаф выложу попозже, как закончу) вокруг зеркала.

Прикупил в магазине пару метров ленты, блок питания, двойной зажим. Для расчета мощности блока питания, относительно длины ленты, необходимо провести небольшие математические расчеты:

потребляемая мощность одной метра ленты умножаем на полную мощность ленты (в метрах).

На один блок питания не следует цеплять более 15 метров. При подключении обязательно проверьте полярность !!!

Внимательно изучим блок питания. На нем имеется ряд клемм. Пойдем слева-направо. Первая пара — к ней фиксируем провод с вилкой для розетки (полярность не учитываем). Третий разъем — под заземление (у меня в квартире его нет — пропускаю), следующая пара — для самой ленты. Каждый разъем подписан «+» и «-«. Эти же обозначения имеются и на самой ленте — их надо обязательно совместить, в противном случае лента светить не будет.Собираем схему, как говорил ранее (провод с розеткой, блок питания, лента — все два метра).

Для пробы втыкаем его в розетку. Вуаля — все светится!

Переходим к следующему шагу: необходимо разделить ленту на несколько кусков, чтобы сделать подсветку с сторон зеркала. Простыми ножницами режем ее в месте обозначенной формы иконкой.Для подключения к блоку питания применяются специальные клипсы-переходники. Они защелкиваются на концах отрезков ленты, вновь с четким соблюдением полярности. Очень удобно — никакой пайки.

Прикручиваем ленты к блоку питания (в том же порядке) и пробуем включить в розетку. Хе-Хе .. работает!

Переходим к подготовке мебельного короба для установки ленты. Для этого я выбрал врезной алюминиевый профиль. Соответственно, его необходимо врезать в стенку. Выбираем паз фрезером, промазываем его герметиком, устанавливаем профиль в паз и оставляем на пару часов под гнетом.

Профиль в пазе следующим образом

Сама светодиодная лента снабжена клеевым слоем.Удаляем с нее защитную пленку и вклеиваем ленту внутрь профиля.

Ставим короб на место, подключаем провода в общую схему (в нее добавляем выключатель) и пользуемся…. Финальное фото приведу чуть попозже.

Как подключить светодиодную ленту — 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода строя светодиодной подсветки:

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные правила и ошибки, которые нужно обратить внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с начала второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров — это расчетная длина, которые выдерживают токоведущие дорожки ленты. При большей длине, нагрузка будет допустимой и лента обязательно выйдет из строя.Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце концов.

Особенно это важно на мощной ленте — свыше 9,6Вт / метр.Именно так советуют подключать, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус — приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента обязательно должна монтироваться на алюминиевый профиль, который роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него — это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силикона. В них теплоотдача происходит только через подложку, снизу.А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе.Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• блок питания

• диммер и пульт управления

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнено эл.монтажные работы, то первоначальное подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3 * 1,5. Ведет его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила — желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона.Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

• фазный провод подсоединяете к разъему L

• жилу синего цвета — нулевую, к клемме N

• желто-зеленую — к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяется гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например, черный (для минусовых контактов) и красный (для плюсовых).

• отмеряете и отрезаете необходимого размера провода

• зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V . Плюсовой провод (красного цвета) с клеммой промаркированной как + V .

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC + , другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

• на клеммы V- заводятся жилы черного цвета

• на клеммы В + красный

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков лент друг с другом можно применить и коннекторы.

Ищите минусовой черного контакта и подключяете туда провода цвета.К контакту плюс идет соответственно другой провод — красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся одно место и подключаются к соответствующим питающим проводам, с соблюдением фаз (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — //cable. ru, Кабель.РФ

Статьи по теме

преимущества, применение и принципы работы

Светодиодная лента — это искусственный источник света, который представляет собой узкую гибкую ленту со светодиодами, расположенными на равном удалении друг от друга.В чем же преимущество такой ленты? Почему она так быстро набирает популярность? Где и как ее можно использовать? Разбираемся ниже!

Во-первых, светодиодная лента используется для разных целей. Она может запросить дополнительного и даже основного освещения, а также декоративным дизайнерским решением.

Во-вторых, как все источники света, ленты потребляют очень мало энергии — намного меньше, чем традиционные компактные люминесцентные лампы, которые уже считаются энергосберегающими.

В-третьих, при правильном расположении светодиодных каналов очень долго — до 50 часов.

В-четвертых, они гибкие и тонкие, есть их можно установить на любых поверхностях, даже сложных конфигурациях и в труднодоступных местах.

И в-пятых, ее яркостью и даже цветом можно управлять с помощью диммеров и контроллеров RGB.

Яркую ленту можно использовать в качестве основного источника света, заменив ее обычные люстры и лампы.

Светодиодные лампы используются в часто используемых системах подсветки — например, на кухне, где они крепятся под навесными шкафами и освещают рабочую зону.

Кроме того, лента может нести чисто декоративную функцию, добавляя разнообразия в интерьер и расставляя акценты.

Светодиодной лентой украшают не только дома, но и автомобили, оформляют ее баннеры и рекламные вывески — возможности световых решений, которые можно реализовать при помощи светодиодной ленты, ограничиваются только фантазией дизайнера.

Светодиодная лента представляет собой гибкую систему медных токопроводящих дорожек, которые через резисторы соединяют светодиоды — полупроводниковые источники света.

Для обозначения типа светодиода используется буквенное сокращение SMD (устройство поверхностного монтажа), что в переводе с английского означает «прибор, монтируемый на поверхности». Далее идут цифры, которые описывают размеры чипа светодиода.

Например, обозначение SMD 3528 означает диод размером 3,5 х 2,8 мм, а SMD 5050, соответственно, размером 5 х 5 мм.

Светодиодные ленты представляют собой по типу напряжения, по ширине, количеству светодиодов. Наиболее распространены ленты с напряжением 12В, 24В и 220В. Основные размеры по ширине — 8, 10, 12 и более мм, в зависимости от типа светодиодов и плотности их размещения на ленте.

Самыми распространенными считаются модели с 30, 60 и 120 светодиодами на метр ленты. Также встречается и более плотное расположение — 168 и 240 диодов на метр.

В зависимости от способа размещения светодиодных лент делятся на однорядные, двухрядные и т.п. — по количеству рядов. Наиболее распространены как разорядные и двухрядные ленты — благодаря своей универсальности.

Светодиод — это полупроводниковый источник света, начинает светиться при подаче электрического тока. Но светодиодам для работы требуется постоянное напряжение, тогда как в бытовой электросети используется переменный ток. Для преобразования напряжения в постоянное используется блок питания. О том, как он работает, и как его выбрать, мы рассказали в этой статье.

Сама лента представляет собой специальную токопроводящую подложку, на которую смонтированы светодиоды. Причем они соединены между собой — например, может быть по три штуки для лент 12В и по шесть штук для 24В. В этот «кластер» светодиодов добавляются резисторы, ограничивающие токовую нагрузку. Они нужны для того, чтобы защитить светодиод от чрезмерных нагрузок, которые приводят к его быстрой деградации (выходу из строя).

Затем группы светодиодов и резисторов соединяются между собой параллельно и образуют отрезки необходимой длины.Шаблонным, стандартным размером считается 1 метр, поэтому в характеристиках светодиодной ленты указывается количество светодиодов на метр.

Особое внимание следует обратить на разрезания ленты — обозначенные на всем ее протяжении в виде «ножниц».

Если ленту разрезать в месте, произойдет нарушение электрической цепи, и отрезок другой ленты, на которой нарушена целостность цепи, выходит из строя.

В следующей статье обсудим и расскажем о напряжении, цветах и ​​яркости, и о такой характеристике, как IP — научимся подбирать для себя ленту с нужным IP.

Гайд по адресной светодиодной ленте

Итак, данный гайд посвящен адресной светодиодной ленте, поэтому я решил сделать его познавательным и подробным, поэтому вы сможете диагностировать и успешно устранить косорукость сборки даже не читая вышеупомянутого пункта. Что такое адресная лента? Рассмотрим эволюцию светодиодных лент.

Обычная светодиодная лента представляет собой ленту с напаянными светодиодами и резисторами, на питание имеет два провода: плюс и минус.Напряжение бывает разное: 5 и 12 вольт постоянки и 220 переменки. Да, в розетку. Для 5 и 12 вольтовых лент нужно использовать блоки питания. Светит такая лента одним цветом, которая зависит от светодиодов.

RGB светодиодная лента. На этой ленте стоят ргб (читай эргэбэ — Рэд Грин Блю) светодиоды. Такой светодиод имеет уже 4 выхода, один общий +12 (анод), и три минуса (катода) на каждый цвет, т.е. внутри одного светодиода находится три светодиода разных цветов. Соответственно такие же выходы имеет и лента: 12, G, R, B.Подавая питание на общий 12 и любой из цветов, мы включаем этот цвет. Подадим на все три — получим белый, зелёный и красный дадут жёлтый, и так далее. Для таких систем контроллеров с пультами, тип контроллер представляет собой три полевых транзистора на каждый цвет и микроконтроллер, который управляет транзисторами, таким образом давая возможность включить любой цвет. И, как вы уже поняли, да, управлять таким лентой с ардуино очень просто. Берем три полевика, и ШИМим их аналогWrit’ом, изи бризи.

Адресная светодиодная лента , вершина эволюции ленты. Представляет собой ленту из адресных диодов, один такой светодиод состоит из светодиода RGB и контроллера. Да, внутри светодиода уже находится контроллер с тремя транзисторными выходами! Внутри каждого! Ну дают китайцы блэт! Благодаря такой начинке у нас есть возможность управлять цветом (то бишь яркостью r g b) любого светодиода в ленте и создавать потрясающие эффекты. Адресная лента может иметь 3-4 контакта для подключения, два из них всегда питание (5V и GND например), и остальные (один или два) — логические, для управления.

Лента «умная» и управляется по специальному цифровому протоколу. Это означает, что если просто воткнуть в ленту питание не произойдет ровным счётом ничего, то есть ленту без управляющего контроллера. Если вы потрогаете цифровые входные ленты, то, скорее, несколько светодиодов загораются случайными цветами, потому что вы вводите случайные помехи, которые воспринимаются контроллерами диодов как команды. Для управления лентой используются готовые контроллеры, но гораздо интереснее рулить лентой вручную, используя, например, платформу ардуино, для чего ленту нужно правильно подключить. И вот тут есть несколько критических моментов:

Как «подружиться» со светодиодной лентой

Одним из самых популярных источников освещения сегодня становится светодиодная лента. Это и не удивительно — мягкое равномерное освещение, не раздражающее глаза и нервную систему, приносит нам только положительные эмоции, которых так часто не хватает в современном мире.

Светодиодная лента прослужит вам долгие годы и сэкономит вам массу средств, если при установке и последующем использовании будут учтены простые, но важные рекомендации.В этой статье мы поделимся с вами своим многолетним опытом работы со светодиодной лентой, которая, надеемся, поможет вам избежать ошибок и разочарований.

Для начала, необходимо обратить особое внимание на следующие моменты:

• Светодиодная лента подключается только к стабилизированному источнику постоянного напряжения.
• Открытая светодиодная лента рассчитана на эксплуатацию только внутри помещений. Если же необходимо осуществить подсветку на улице, то используется герметичная светодиодная лента.Здесь важно обеспечить условия: не размещать светодиодную ленту под прямы солнечными лучами, не погружать в воду даже частично, тщательно герметизировать все соединения.
• Температурный диапазон окружающей среды для нормальной работы светодиодной ленты должен находиться в пределах от -25 до +40 ° С.
• В воздухе не должны присутствовать водяные пары, примеси кислот, щелочей и другие агрессивные вещества.

Светодиодная лента чувствительна к механическим повреждениям, а потому, будьте аккуратны в обращении с ней, не давите на поверхность самих светодиодов.При воспроизведении светодиодной ленты не изгибайте ее в плоскости основания. Избегайте изломов ленты. На изгибах радиус должен составлять не менее 3-х см. Не скручивайте и не растягивайте основу ленты. Подобные действия к выходу из строя целых отрезков ленты, вызванного повреждением токоведущих дорожек и находящихся на них элементов.

Стандартная длина одой ленты, намотанной на катушку, — 5 м. Так же встречаются светодиодные ленты большей или меньшей длины (от 2,5 до 25м), в зависимости от мощности, конструкции и других параметров.Обратите внимание на то, что лента в катушке всегда имеет максимально допустимую длину. Категорически запрещается последовательное соединение двух и более лент. Подобное действие приведут к быстрому выходу ленты из строя, т.к. питание второй ленте будет идти по токоведущим дорожкам первой, что приведет к излишнему ее нагреванию и быстрому уменьшению яркости свечения светодиодов на перегретых участках. При подключении более одной катушки, необходимо кабелем подавать напряжение от блока питания на каждое ленту отдельно.На схеме показано, как осуществить параллельное подключение светодиодных лент.

Внимательно стоит подойти и к выбору проводов для подключения светодиодной ленты к блоку питания, датчикам или RGB-контроллеру. При выборе провода необходимо выполнить материал, из которого выполнен проводник и площадь его сечения. С опытом все понятно — необходимо использовать кабель с медными жилами. А вот к сечению нужно подойти особенно внимательно. В связи с тем, что напряжение питания лент низкое, а токи, по сравнению с привычными токами в сети ~ 220В, высокие, нельзя использовать тот же подход к выбору провода.

Судите сами. Блок питания при нагрузке 100Вт от сети 220В, с учетом всевозможных потерь, которые мы не будем рассматривать, потребляет ток примерно 1А. В то же время, ток на его выходе с напряжением 12 составит в 8.3А, а такой ток уже не каждый провод выдержит. Кроме того, из-за тока и длины кабеля возрастают неизбежные потери, при уменьшении длины провода, вместо ленты 12 вольт может дойти только 10 или и того меньше. Это будет восприниматься как уменьшение яркости и появление неравномерности свечения.Еще опаснее подобное снижение напряжения питания для светодиодной ленты RGB. Цвет свечения RGB ленты, при понижении напряжения, приобретает красный оттенок, баланс белого нарушается, неравномерность свечения светодиодов проявляется в наибольшей степени.

Рекомендуется каждому ленту подключить к отдельному блоку питания максимально близко к самой ленте. Напряжение в 220 В, в таком случае, необходимо подводить к месту установки каждого блока питания.В качестве «золотой середины» можно использовать один блок питания на 2 светодиодные ленты.

Потери напряжения возникают не только на питающем кабеле, но и на самой ленте. Чтобы добиться равномерного свечения светодиодной ленты по всей длине, необходимо подавать напряжение питания на оба ее конца. Особенно эффективен такой метод при использовании лентой мощностью более 10 Вт / м. Такая необходимость чаще возникает с многоцветными светодиодными лентами, т.к. наш глаз немного чувствительнее к изменению цвета, чем яркости свечения.

Светодиоды, устанавливаемые на ленту, проходят тщательный отбор, чтобы обеспечить максимально равномерное свечение ленты. На основании этого каждой ленте присваивается показатель BIN, который указывается на упаковке. Приведите сразу несколько катушек на один участок обязательно светодиодные ленты с одинаковым БИН. Обязательно посмотрите BIN на упаковках, если он разный, даже не пытайтесь монтировать ленты по соседству.Различие может испортить все впечатление, от подсветки.

Поделимся еще одной хитростью, которую мало кто знает, но которая позволяет добиться идеальной равномерности подсветки. Работая с RGB-лентой, необходимо установить все ленты в одном направлении. Иначе, свет от разных лент, падающий на потолок или стену может иметь небольшое, но заметное, отличие оттенка.

Светодиоды не приемлют высоких температур. Если кристалл светодиода нагревается свыше 60 ° C, происходит его деградация и, соответственно, резко падает продолжительность работы светодиодной ленты.Поэтому мы не рекомендуем использовать светодиодные ленты на поверхности, которые могут превысить 40 ° C, использовать их в помещениях с аналогичным температурным режимом и вблизи источников тепла.

Помимо защиты прямой светодиодной ленты от попадания влаги, важно не допустить образования на ней конденсата, который может быть следствием повышенной влажности и частых перепадов температуры окружающей среды.

Не убирайте пыль со светодиодной ленты путем протирания.Для чистки ленты лучше использовать пылесос, чтобы ненароком не повредить сами светодиоды.

Для питания светодиодной ленты используют только стабилизированные источники напряжения. Запрещено для этой цели применить трансформаторы, предназначенные для галогенных ламп, т.к. они не имеют цепей стабилизации, выпрямления и фильтрации выходного напряжения. Все это приводит к тому, что на их выходе обычно короткие высоковольтные импульсы, амплитуда которых может доходить до 40 В.Необходимо четко выдерживать напряжение питания светодиодной ленты, указанное на упаковке. Превышение напряжения приводит к возрастанию тока через ленту и светодиоды, излишнему нагреву светодиодной ленты и ускоряет выход из строя светодиодов.

Передача источника питания в сеть, проверьте, правильно ли Вы подключили светодиодную ленту. Определить полярность подключения можно по цвету проводов, припаянных к светодиодной ленте. В большинстве случаев «плюс» — провод красного цвета, а «минус» — черного. При подключении многоцветной светодиодной ленты RGB используются 4 провода. Стандартные цвета проводов — черный провод это общий «плюс», цвета минусовых проводов соответствуют каждому цвету свечения. Если же провода на ленте отсутствуют, полярность и соответствие цветам определены с помощью маркировки, которую можно найти на ленте около контактов для подключения.

Светодиодную ленту можно широко разрезать ножницами в специально обозначенных для этого местах. Длина питания каждого отрезка зависит от количества светодиодов на метр ленты и ее напряжения.Так, светодиодную ленту 12 можно резать через каждые 3 светодиода, шаг резки 24-вольтовой ленты обычно кратен 6. Соединение отрезков светодиодной ленты производится с помощью припаивания проводов к контактным площадкам с нанесенной маркировкой. Жало паяльника не должно иметь температуру выше 280 ° C, а продолжительность пайки должна быть менее 5 секунд.

сли выбрали светодиодную ленту мощностью более 10 Вт / м, обратите внимание на то, что для нее необходим дополнительный теплоотвод. Наиболее простое и эстетическое решение — специальный декоративный алюминиевый профиль для светодиодных лент, при помощи которого можно создать светильники индивидуального дизайна. При установке светодиодной ленты на металлические и любые другие токопроводящие поверхности, необходимо изолировать ленту от поверхности, чтобы избежать короткого замыкания.

Перед приклеиванием светодиодной ленты, проверьте ее, следуя нашей инструкции, так как после монтажа, эта лента не подходит по тем или иным параметрам, потому что она уже утратит товарный вид.

Чтобы проверить светодиодную ленту, необходимо:

• Достать катушку с лентой из пакета, размотать ее и убедиться, что на ней нет механических повреждений. Не включайте смотанную в катушку ленту более чем на 10 секунд, т.к. это может вызвать ее перегрев.
• Проверить соответствие напряжения питания светодиодной ленты и ее мощности выходным параметрам приобретенного блока питания.
• Соблюдая полярность, присоединить светодиодную ленту к выходу блока питания.
• Включить питание и проверить равномерность свечения светодиодной ленты. Обязательно сравните оттенки свечения лент разных катушек, включив их одновременно и направив свет на лист белой бумаги.
• Отключить источник питания от сети.

Перед окончательным монтажом светодиодной ленты нужно изучить и подготовить ее установку. Убедитесь, что условия эксплуатации соответствуют требованиям, описанным выше, а также требованиям пожарной безопасности.

Поверхность, на которую вы собираетесь крепить светодиодную ленту, должна быть тщательно очищена и обезжирена. Ведь от того, насколько гладкой и чистой будет поверхность, зависит прочность светодиодной ленты с основанием. При повышенных температурах клеевой слой изменяет свои свойства, что может привести к отклеиванию ленты. Если есть такая проблема, рекомендуется наносить дополнительный слой клея.

случаях, когда поверхность не подходит для крепления светодиодной ленты при помощи самоклеющейся основы, есть явные неровности и недостатки, рекомендуется использовать специальные механические крепежные элементы или алюминиевый профиль для светодиодных лент.

После закрепления ленты, ее можно подключить (помните про полярность!). Если созданная подсветка работает правильно, не перегревается и выглядит так, как Вам и хотелось — поздравляем, Вы успешно установили светодиодную ленту!

Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Светодиодные ленты пользуются все большей популярностью. Их используют для оформления дверных проемов, ниш, арок, потолков. Они могут сделать акцент в средней зоне в помещении.В темное время суток светодиодная лента является хорошим ориентиром, при этом нет необходимости использовать основное освещение. Светодиодной лентой оформляют люстру, ее монтируют по периметру потолка. Она с успехом применяется для разных видов рекламы. Использовать ее можно как внутри, так и снаружи помещения. Поэтому многих интересует вопрос о том, как смонтировать и подключить светодиодную ленту для подсветки и что необходимо для этого приобрести.

Подготовка к монтажу светодиодной ленты

Светодиодные ленты представлены в виде полосок шириной от 8 до 10 мм. На поверхности ленты размещены светодиоды. У различных моделей может быть расположено разное количество кристаллов (30, 60 и 120) на 1 метр.

В нашем магазине представлена ​​пятиметровая светодиодная лента в катушках. Если необходим меньший отрезок, ее можно разрезать самостоятельно. Сделать это несложно, так как на ленте указаны места возможного разреза.

Прежде чем осуществлять монтаж светодиодной ленты своими руками, необходимо знать, какие дополнительные устройства необходимо приобрести для ее подключения.

Итак, что нужно купить для монтажа светодиодной ленты:

• Самоклеющуюся ленту
• Контроллер с пультом ДУ, с помощью которого управляется цветом
• Блок питания

для питания нужен постоянный ток, подключение светодиодной ленты к блоку питания, основного питания которого является понижение напряжения сети. Прежде чем приобрести нужный адаптер, следует рассчитать специальную мощность.Мощность ленты на 1 погонный метр указана на упаковке или в инструкции. На основании этих данных подбирается соответствующий блок питания.

Например, у вас имеется 5-метровая лента со 120 светодиодами, рассчитанная на напряжение 12 вольт, а потребляемая мощность диодов на 1 погонный метр равна 9,6 Вт.

Производим расчет: 9,6 х 5 = 48 Вт. Приобретать блок питания следует с запасом мощности, поэтому умножаем полученную мощность на 25-30%. Для ленты из нашего примера достаточно купить блок питания для 60 Вт.

Подключение и монтаж светодиодной ленты

Подключаем ленту к контроллеру. Лента обычно продается с уже имеющимися готовыми проводами. Если необходимо соединение светодиодных лент между собой, нужно использовать специальные клеммы (соединители). Дополнительный инструмент для этого не нужен. Концы соединяемых отрезков ленты помещают в клемму и фиксируют их. При этом нужно проследить, чтобы контактные элементы ленты соприкасались с контактами коннектора. После этого защелку клеммы закрывают.Лента в нем надежно зафиксирована.

Ленту крепят на чистой, обезжиренной поверхности. Если ее обработать грунтовкой или обезжиривающим средством, соединение будет более качественным. После снятия защитной пленки ленту крепят в нужном месте.

Контроллер желательно спрятать, чтобы он не портил интерьер. Например, если производится установка светодиодной ленты на потолок своими руками, контролер можно спрятать за потолочный плинтус.

Логин нужно руководствоваться схемой подключения светодиодной ленты.Существуют различные схемы подключения:

• с одним или двумя блоками питания;
• двух лент и одного трансформатора;
• нескольких LED-лент.

Поэтому очень важно правильно выбрать нужную схему. В неправильном соединении значительно сокращается срок работы ленты, ее части неравномерно светятся. Также нужно обращать внимание на полярность, подключая освещение к трансформатору. Если вы ошибетесь, лента выйдет из строя.Поэтому, если вы не уверены в своих силах, обратитесь к профессионалам.
