Расчет вальмовой крыши

Предлагаем онлайн-калькулятор расчета количества строительных материалов для устройства вальмовой кровли. В результате удастся точно определить угол наклона ската кровли, узнать прочность стропильной системы, а также количество материала для обрешетки, подкровельных работ и собственно кровельных мероприятий.

После введения исходных данных система в автоматическом режиме рассчитает требуемые параметры.

Что такое вальмовая крыша? Это кровля, которая имеет 4 ребра и 4 ската. Скаты на торце выполнены в виде треугольника от конька до карниза. Именно они получили название вальмы. Такая конструкция более сложная, нежели стандартные двухскатные собраться. Но вместе с тем она отличается оригинальностью и необычным внешним видом.

При заполнении данных для онлайн-калькулятора расчета вальмовой кровли потребуется ввести следующую информацию: тип кровли, длина и ширина дома, высота и свес кровли. Далее указывается размер стропил, а именно, ширина, толщина, расстояние между стропилами. Затем необходимо ввести данные об обрешетке: ширину, толщину, расстояние между досками. Следующим важным параметром являются размеры листового покрытия, а именно его длина, ширина, нахлест по бокам и сверху.

Также в нашем онлайн-калькуляторе можно рассчитать гидроизоляцию, утеплитель, контробрешетку и другие важные данные.

Вальмовая кровля – достаточно сложная конструкция. Прежде чем покупать материалы согласно онлайн-расчету, рекомендуется проконсультироваться с опытными специалистами.

Исходные данные

Размеры дома

Ширина

Высота

Размеры стропил

Ширина

Толщина

Расстояние между стропилами

Размеры обрешётки

Ширина

Толщина

Расстояние между досками

Размеры ОСП (ОСБ)

Ширина

Размеры листа покрытие

Ширина

Нахлёст сверху

Нахлёст сбоку

Мауэрлат

Ширина

Толщина

Гидроизоляция

Ширина

Нахлёст

Контробрешетка

Ширина

Толщина

Утеплитель

Толщина

Результаты расчёта

Крыша

Длина (Карниз B)

Ширина (карниз А)

Угол наклона

Площадь

Стропила

Общая длина

Обрешётка

Общая длина

ОСП (ОСБ)

Количество листов

Площадь

Кровельные листы.

Площадь

Количество

Мауэрлат

Общая длина

Количество досок 6 м

Гидроизоляция. (С учётом нахлёста)

Площадь

Количество рулонов

Контробрешетка

Общая длина

Утеплитель

Объём (не мансарда)

Калькулятор арматуры | Расчет арматуры

Сервис KALK.PRO предлагает вам использовать калькулятор арматуры онлайн на нашем сайте – вы получите результат быстро, просто и бесплатно! Калькулятор позволяет выполнить расчет веса арматуры по известной длине (за метр), или же наоборот, рассчитать сколько метров содержится в тонне арматуры. Нормативная база для выполнения расчета основана на таблицах ГОСТ 5781-82 (устарел) и ГОСТ 34028-2016 (актуален). На выходе вы получите точные результаты, которые позволяют использовать их при составлении проектно-сметной документации и оформления дальнейшего заказа в производственную организацию.

Если вам необходимо определить количество арматуры для строительства основания – рекомендуем воспользоваться отдельными калькуляторами:

• расчет арматуры на ленточный фундамент;
• расчет арматуры на монолитную плиту.

В расчетах используются все возможные диаметры арматуры, такие как 6, 8, 10, 12, 14, 16, 20 и т. д. При необходимости, вы сразу же можете воспользоваться марочником металлов или заглянуть в ГОСТы, в соответствующих вкладках инструмента.

По умолчанию рассчитывается вес 1 метра арматуры.

Расчет веса арматуры

1. Выберите тип металла (по умолчанию Сталь).
2. Подтвердите тип сортамента – Арматура.
3. Выберите способ расчета – Расчет веса.
4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
5. Укажите диаметр хлыста арматуры, мм.
6. Введите длину металлопроката, м.

Перевод арматуры из тонн в метры

1. Выберите тип металла (по умолчанию Сталь).
2. Подтвердите тип сортамента – Арматура.
3. Выберите способ расчета – Расчет длины.
4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
5. Укажите диаметр хлыста арматуры, мм.
6. Введите массу металлопроката, кг.

Как рассчитать массу самостоятельно?

Определить вес арматуры можно и самостоятельно. Например, для расчета 1 погонного метра необходимо использовать выражение:

Формула расчета арматуры: m = π × (D² / 4) × ρ

• π – число Пи;
• D – диаметр арматуры, мм;
• ρ – плотность стали (7850 кг/м³).

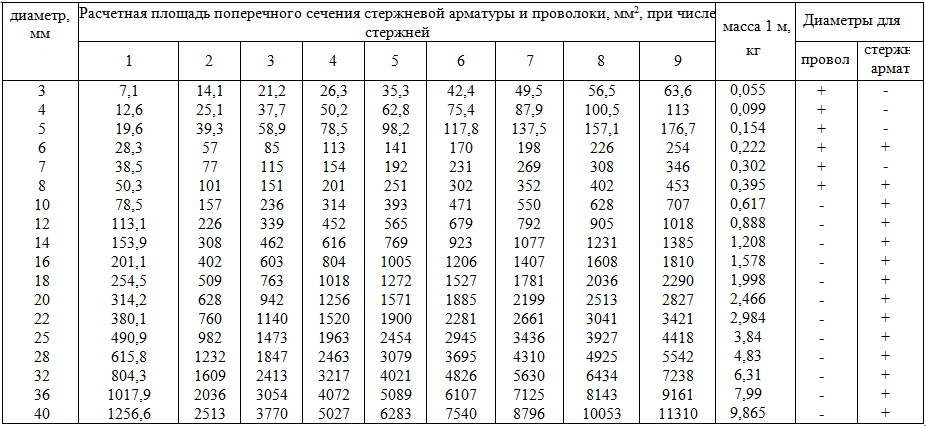

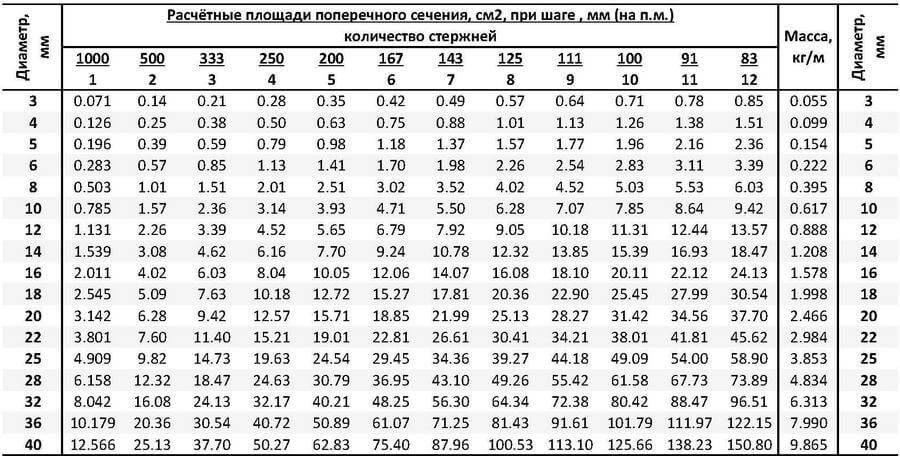

Таблица веса арматуры

Диаметр, мм	Вес метра, кг	Метров в тонне
6	0.222	4504.51
8	0.395	2531.65
10	0.617	1620.75
12	0.888	1126.13
14	1.21	826.45
16	1.58	632.92
18	2.00	500.00
20	2.47	404.86
22	2.98	335.58
25	3.85	259.75
28	4.83	207.04
32	6.31	158.48
36	7.99	125.16
40	9.87	101.32
45	12.48	80.13
50	15.41	64.90
55	18.65	53.62
60	22. 19	45.07
70	30.21	33.11
80	39.46	25.35

Классы арматуры

Данные таблиц основаны на материалах из ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций» и ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций».

Калькулятор арматуры

Создано Filip Derma

Отзыв от Bogna Szyk

Последнее обновление: 15 августа 2022 г.

• Что такое арматура?
• Размеры арматуры
• Как пользоваться калькулятором арматуры?
• Стоимость арматуры — пример расчета
• FAQ

Калькулятор арматуры поможет узнать, сколько арматуры вам потребуется для создания арматуры в бетонной плите и во сколько это вам обойдется. Более того, он может оценить размеры используемой сетки. В приведенной ниже статье вы узнаете, что такое арматура, проверьте размеры арматуры и найдете пошаговое руководство по использованию калькулятора арматуры.

Что такое арматура?

Арматура (арматурная сталь/арматурная сталь) — строительный материал, используемый для улучшения свойств бетонных блоков. Эти проволоки сделаны из стали с рисунком (улучшает сцепление) и обычно размещаются таким образом, чтобы создать сетку. Благодаря характеристикам стали (коэффициент термического расширения очень похож на бетон) арматура компенсирует низкую прочность бетона на растяжение. Арматура может повысить сопротивление бетона разрушению даже в несколько раз .

Инженеры-строители применяют арматурную сталь при проектировании зданий и подъездных путей из бетона. Помимо повышенной прочности на растяжение, арматура также повышает устойчивость бетона к растрескиванию и позволяет уменьшить толщину бетонных блоков. Применение армирования, безусловно, является более дорогим строительным решением. Однако подрядчики склонны использовать его практически во всех строительных проектах — неармированный бетон используется редко. Через несколько лет вы заметите, что размещение арматуры на самом деле было решением, позволяющим сэкономить деньги. Почему? Потому что железобетонные плиты, блоки, подъездные пути и здания прослужат намного дольше.

Размеры арматурных стержней

Для стран с британскими единицами размеры стержней указывают диаметр в единицах ⅛ дюйма для стержней размеров от #2 до #8. Например, 8⁄8 = #8 = 1 дюйм в диаметре. Эквивалентный метрический размер обычно указывается как номинальный диаметр, округленный до ближайшего миллиметра. Эти размеры не считаются стандартными метрическими размерами — они считаются мягким преобразованием или мягким метрическим размером . Имперская система размеров распознает настоящие метрические размеры стержней (№ 10, 12, 16, 20, 25, 28, 32, 36, 40, 50 и 60). Это указывает на номинальный диаметр стержня в миллиметрах.

Имперские единицы размер бруска	Метрический стержень размер (мягкий)	Номинальный диаметр (дюймы)	Номинальный диаметр (мм)
#2	№6	0,250 = 1/4	6,35
#3	№10	0,375 = ​3/8	9,525
#4	№ 13	0,500 = ​1/2	12,7
#5	№16	0,625 = ​5/8	15.875
#6	№19	0,750 = ​3/4	19.05
#7	№ 22	0,875 = ​7/8	22. 225
#8	№ 25	1,000 = ​8⁄8	25,4
#9	№ 29	1,128 ≈ 9/8	28,65
#10	№32	1,270 ≈ ​10⁄8	32,26
#11	№ 36	1,410 ≈ 11/8	35,81
#14	№ 43	1,693 ≈ ​14⁄8	43
#18	№ 57	2,257 ≈ ​18⁄8	57,3

Как пользоваться калькулятором арматуры?

Не беспокойтесь о расчетах арматуры. Вся эта математика, стоящая за планированием строительства, может быть довольно запутанной, но калькулятор арматуры берет это на себя. Он вычисляет следующие параметры:

1. Размеры арматурной сетки (длина и ширина). Они рассчитываются путем вычитания расстояния между кромкой и арматурой (сеткой) из размеров плиты.

длина сетки = длина_перекрытия - (2 * шаг_ребер_расстояния)

2. Общая длина необходимых арматурных стержней . Чтобы рассчитать это, нам нужно знать, сколько вертикальных и горизонтальных рядов арматурных стержней будет размещено. Например, количество рядов рассчитывается путем деления длины сетки на расстояние между арматурными стержнями. Чтобы получить длину арматурных стержней, умножьте это число на ширину сетки.

общая длина арматурных стержней = (rebar_columns * rebar_length) + (rebar_rows * rebar_width)

3. Количество арматурных стержней . Чтобы оценить это, разделите общую длину арматурных стержней на длину одного арматурного стержня. Это значение следует округлить до ближайшего целого числа (потому что мы не можем купить, например, 0,4 шт. арматуры — только стандартные длины).

штук арматуры = общая_длина_арматуры / длина_одной_арматуры

4. Общая стоимость арматуры . Умножьте количество арматурных стержней на цену одного арматурного стержня.

стоимость арматуры = арматура_штук * цена_единицы арматуры

Стоимость арматуры — пример расчета

Узнайте, как правильно пользоваться калькулятором арматуры. Ниже приведен пошаговый пример расчетов. Для этого мы сделали некоторые предположения относительно входных данных:

1. Сначала введите размеры бетонной плиты: длина = 6м, ширина = 4м .
2. Укажите интервалы: расстояние между арматурными стержнями = 40 см , расстояние между ребрами и сеткой = 8 см .
3. Укажите цену и длину одного стержня, который вы купите у своего поставщика:

цена арматурного стержня = 2 евро/м , длина одного арматурного стержня = 6 м .
4. Наконец, взгляните на результаты расчета:
длина сетки = 5,84 м , ширина сетки = 3,84 м , общая длина арматурных стержней = 112,13 м , арматурных стержней = 19 , стоимость арматуры = 228 евро .

FAQ

Как рассчитать стоимость арматуры для моего проекта?

1. Определите общую длину арматуры, которую вы будете использовать в перекрытии.
2. Умножьте на цену за метр выбранного диаметра арматуры — теперь у вас есть общая стоимость арматуры.
3. Вы также можете использовать калькулятор арматуры на веб-сайте Omnicalculator, чтобы проверить свои выводы.

Как рассчитать вес арматуры?

1. Если это стандартная арматура, найдите производственный код и проверьте ее плотность.
2. Имея длину ( ℓ ) и диаметр ( d ) арматурного стержня, рассчитайте объем арматурного стержня:
   (3,14 × d² / 4) × ℓ .
3. Умножьте объем на плотность материала. Теперь у вас есть вес арматуры.

Нужна ли арматура для патио?

Не обязательно. Когда вы ожидаете больших нагрузок на поверхность, вам потребуется арматура, потому что вес заставит бетон испытать напряжение растяжения. Тем не менее, мы всегда рекомендуем вам проконсультироваться со специалистом.

Нужно ли сваривать арматуру?

Следует избегать сварки арматуры. Вместо этого вы должны использовать стальную проволоку толщиной в одну шестнадцатую дюйма (1,6 мм), чтобы связать арматуру. Материал арматурной стали обычно имеет высокое содержание углерода, что делает ее хрупкой после термического напряжения неконтролируемой сварки. Как следствие, конструкция со сварной арматурой может разрушиться при более низком напряжении, чем то, на которое она была рассчитана.

Filip Derma

Размеры плиты

Длина

Расстояние

Rebar-Rebar (Grid)

Edge-Grid

на поставщике

Цена провода

Длина одной арматуры

Цена единой арматуры

$

Результаты

Длина сетки

Грид ширина грид.

Общая длина арматуры

Количество штук арматуры

Суммарная стоимость арматуры

$

Посмотреть 46 похожих калькуляторов строительных материалов 🏗️

Вес алюминияBalusterBeam load… 43 еще

Расчет расстояния между стержнями, компоновки и веса в бетонной плите

Полноэкранный режим

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Расчет расстояния между стержнями, компоновки и веса в бетонной плите
Для расчета бетона и общей арматуры в многосторонней плите см. Расчет бетона и арматуры в многосторонней плите

Расстояние Весы

Круглые измерения 1/32 дюйма 1/16 дюйма 1/8 дюйма 1/4 дюйма 1/2 дюйма

Точки ходовой части (длина — слева направо):

Точки бегущей полосы (ширина — сверху вниз):

Рассчитать количество арматуры по общей площади и периметру плиты

Чтобы рассчитать общую площадь многостороннего перекрытия, сначала разделите фигуру на прямоугольники или квадраты. (как на примере схемы)
Умножьте 2 разные длины сторон каждого прямоугольника, чтобы найти отдельные площади, затем сложите их вместе, чтобы найти Общая площадь плиты .

Сложите длины всех (внешних) сторон, чтобы найти общий периметр плиты .
Или введите длины сторон, чтобы нарисовать форму с помощью калькулятора бетона и арматуры, чтобы автоматически рассчитать объем бетона и арматуру.

Обязательно соблюдайте технические требования к арматуре.
