Расчёт диаметра труб для отопления

0

Расчёт диаметра труб для отопления в частном доме

5 (100%) голосов: 3

Трубы являются одними из самых распространённых, разнообразных и необходимых изделий. Их назначения и сферы использования так многочисленны, что и перечислить сложно. Трубопроводы для выполнения самых разных задач изготавливают из металла, стекла, пластика, керамики. Размеры варьируются, могут быть от миллиметра и до огромных труб для транспортировки нефти и газа.

• Советы перед расчётом и установкой системы
• Что нужно для расчёта
• Расчёт по этапам
• Каким диаметром должны быть трубы отопления полипропилен
• org/ListItem»> Оребрённые трубы

В данной статье разберём, как рассчитать диаметр труб для отопления. Не стоит недооценивать важность расчёта, потому что неточности в выборе трубного диаметра могут существенно ухудшить гидродинамику отопительного контура, снизить коэффициент полезного действия и стать причиной слишком высоких затрат на приобретение труб забольшого диаметра.

Ключевые параметры труб:

• усреднённый диаметр;
• внешний диаметр трубы;
• внутренний трубный диаметр;
• материал трубопровода.

Советы перед расчётом и установкой системы

Узнать необходимый диаметр трубопровода под отопление очень важно, так как именно от этого параметра зависит гидродинамическое сопротивление и пропускная способность контура. Ещё перед расчётом требуется чётко определиться с типом труб и их материалом.

Воспользуйтесь калькулятором расчета гидравлического сопротивления трубопровода.

Нанесённая маркировка для изделий различается. Трубы из пластика маркируют с указанием наружного диаметра, а из чугуна и стали – по внутреннему диаметру. Взять на заметку этот факт придётся, если установка трубопровода будет осуществляться комбинированным способом.

Перед самой работой также необходимо составить схему планируемой системы отопления, выбрать диаметр труб для отопления в частном доме и купить все материалы. К тому же найти комплектующие, в том числе тройники, клапаны, переходники и воздушные клапаны.

Подробнее о переходниках и фитингах можно прочитать в этой статье

Расчёт диаметра трубы для отопления должен производиться аккуратно и внимательно, в какой последовательности всё рассчитывать рассмотрим ниже.

Что нужно для расчёта

Как правило, вычисления начинают с определения тепловой мощности – Q. Необходимое количество тепла узнают произведением объёма помещения V в м³ на норму, которая равна 40 Вт/м³.

Q = V х 40 Вт/м³

Затем устанавливают тип системы отопления: одно- или двухтрубная. Для загородных домов лучше подойдёт 2-трубная, однако для будущего расчёта выбор типа системы – не самое важное.

Лучше направить своё внимание на выбор метода движения теплового носителя:

• будет ли он конвекционным либо естественным;
• либо же принудительным, с использованием насоса циркуляции.

Главное отличие этих методов в том, что при организации системы выбирается уклон отопительных труб при естественной циркуляции, где жидкость движется самотёком, а второй вариант подразумевает движение с помощью насоса, что делает скорость обмена тепла намного выше.

О видах насосов для отопления можно узнать в этой записи

Скорость движения теплового носителя – очень важный показатель.

В зависимости от него, в том числе, выбирают диаметр труб для обогрева. Расчётные единицы для естественной циркуляции – от 0,3 м/с. Скорость движения теплоносителя зависит от напора, поэтому при выборе варианта с естественной циркуляцией он определяется высотой подъёма расширительного бачка открытого типа. Каждый метр подъёма добавляет величину давления в 0,1 атм.

Рассчитать объем расширительного бака можно тут

В случае с циркуляцией при помощи насоса выбирают величину скорости – 0,7 м/с. Высчитывая скорость необходимо идти на определённые уступки, ведь при высокой скорости появляется шум в системе и существенно повышается гидравлическое сопротивление, а при очень низкой — забольшие размеры отопительных изделий приведут к увеличению финансовых затрат. Потому зачастую выбирают меньший диаметр в связи с:

• облегчённым монтажом;
• относительно низкой стоимостью труб диаметра поменьше;
• увеличением динамичности системы при меньшем количестве жидкости.

Расчёт по этапам

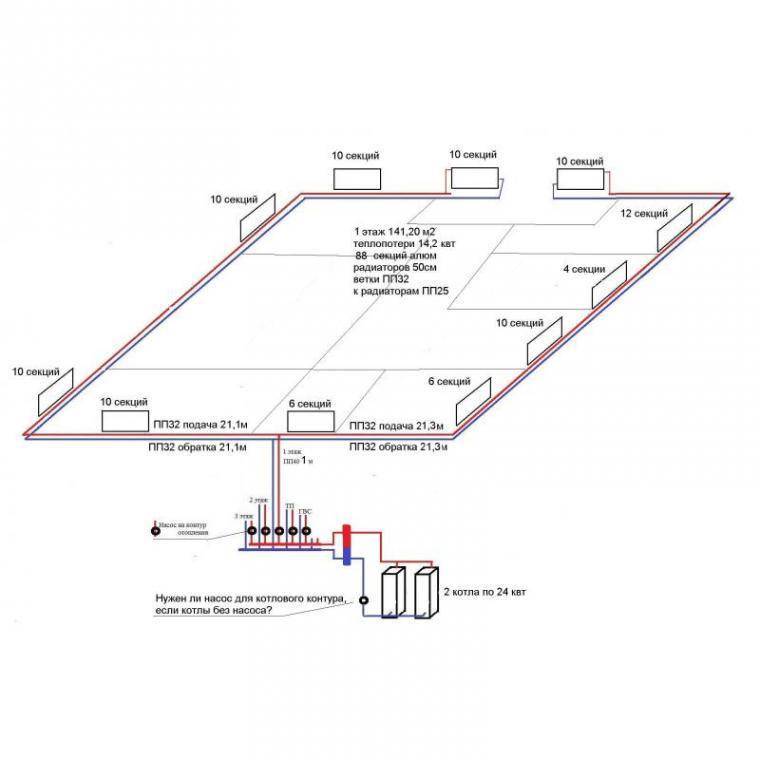

Вы определили исходные данные: нарисовали схему отопительной системы, решили с типом, вовремя рассчитали величину тепловой мощности для всех помещений? Тогда действуйте дальше. Обычно расчёт начинают с наиболее удалённого помещения.

Объёмный расход жидкости вычисляют по формуле:

G = 0. 86*Q / 20

где:
G – объёмный расход теплоносителя, кг/ч;
Q – расчётное количество тепла, Вт;
20 – температурная разница в подаче и «обратке». Для расчётов равна 20 °C.

По приведённой формуле определяют массу жидкости, однако горячая вода характеризуется при 80 °C плотностью р = 971.6 кг/м³. Потому объёмный расход Vo вычисляют формуле:

Vo = G / р

При знании объёма и скорости движения нетрудно вычислить площадь поперечного сечения:

S = Vo / (3600 х Vт)

где:
S – площадь поперечного сечения;
Vo – расход (объёмный) теплового носителя;
Vт – выбранная скорость потока жидкости.

И в конце производят расчёт диаметра:

D = корень квадратный из выражения 4S /3,14.

После того, как вы вычислили диаметр для дальней комнаты, рассчитать размер трубопровода для следующего помещения не составит труда. Однако стоит помнить, что через это помещение необходимо пропустить суммарное количество тепла для двух комнат и т. п. Расчёт в целом не трудный, но для тех, кто не занимался ранее подобными вычислениями, достаточно громоздок.

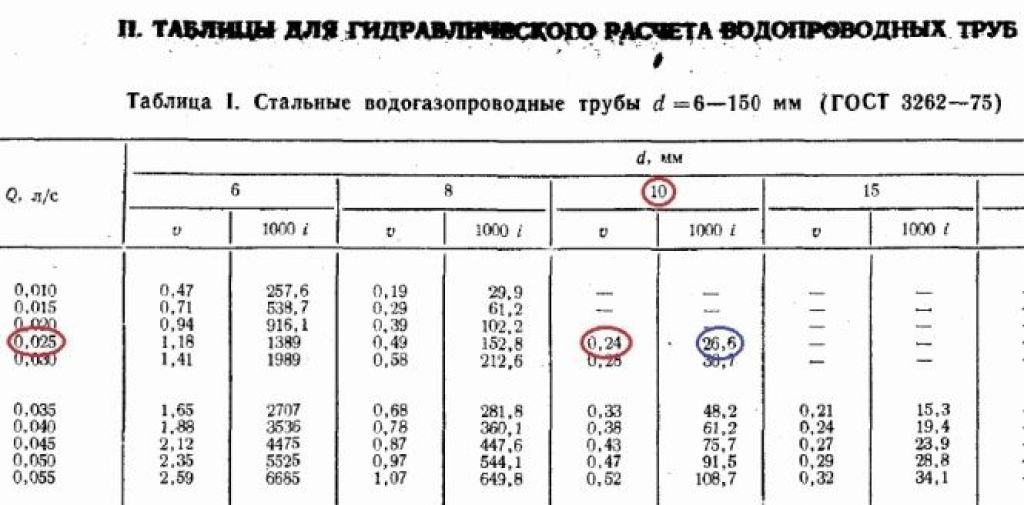

Потому для того, чтобы облегчить сам процесс, существуют таблицы, дающие ответ и решающие задачу – как определить диаметр трубы для отопления. Из таблиц чётко ясно: диаметр отопительных труб с естественной циркуляцией нужен большой, так как скорость движения потока 0,3 м/с. Выбирать трубы стоит по ближайшему большему диаметру, взяв на заметку несовпадение логики маркировки труб из разных материалов:

1. Водогазопроводные трубы из стали – прописан внутренний диаметр.
2. Электросварные изделия из стали – наружный диаметр.
3. Полиэтиленовые, металлопластиковые, из полиэтилена низкого давления, полипропиленовые трубы для отопления – диаметр наружный.

Диаметры медных и стальных труб для отопления:

Таблица диаметров труб

Каким диаметром должны быть трубы отопления полипропилен

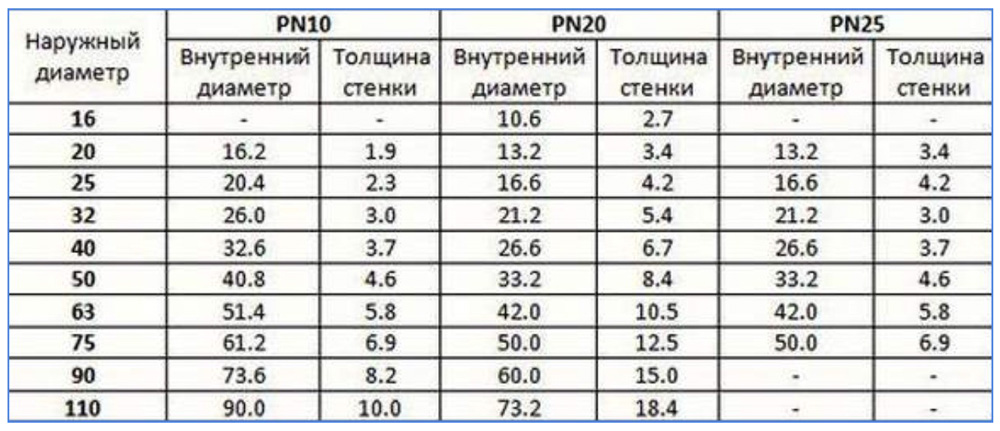

Вы решили использовать изделия из полипропилена и не знаете, как подобрать диаметр в связи с вышеприведёнными формулами? Аналогично. Однако у труб из полипропилена большой срок службы, около века, потому система отопления, которая правильно рассчитана и качественно установлена, будет служить довольно долго. Загляните в таблицу диаметров труб для отопления.

Наружный диаметр, мм	PN10		PN20		PN30
	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки
16			10.6	2.7
20	16.2	1.9	13.2	3.4	13.2	3.4
25	20.4	2.3	16.6	4.2	16.6	4.2
32	26.0	3.0	21.2	5.4	21.2	3.0
40	32.6	3.7	26.6	6.7	26.6	3. 7
50	40.8	4.6	33.2	8.4	33.2	4.6
63	51.4	5.8	42	10.5	42	5.8
75	61.2	6.9	50	12.5	50	6.9
90	73.6	8.2	6	15
110	90	10	73.2	18.4

Полипропиленовые трубопроводы пользуются популярностью, так как они стоят не так дорого, как металлические, экологичны и внешне привлекательны. К тому же и установка контуров систем при применении подобных изделий становится существенно проще. Существуют специальные аппараты для сварки труб, разные переходники, фитинги, краны и иные нужные комплектующие. Процесс установки чем-то напоминает сборку системы из конструктора.

Подробнее о разновидностях и способах монтажа полипропиленовых труб для отопления читайте в этой статье

Оребрённые трубы

Такие изделия изготавливаются методом поперечно-винтовой прокатки. На них наносятся рёбра, увеличивающие площадь поверхности, которая отдаёт тепло. Применение таких труб даёт возможность сократить вес тепловых обменников, потому что тепло будет отдавать и оребрённая труба, по которой циркулирует жидкость.

Оребренная труба

Такая труба, если сравнивать её с обычной гладкой, имеет площадь теплового обмена в 2-3 раза больше. Популярности оребрённых труб мешает их высокая стоимость. Изделия выполняются из алюминия, латуни и меди. Организация системы отопления с использованием такого типа трубопроводов требует существенных денежных затрат, потому их расчёт в этой статье не будем рассматривать.

При не очень разветвлённой и сложной системе трубный диаметр можно рассчитать самостоятельно. Для этого необходимо иметь данные о тепловых потерях помещения и мощность каждого радиатора. Потом, заглянув в таблицу, можно определить сечение трубы, соответствующей подаче нужного количества тепла. Расчёт трудных многоэлементных схем лучше оставить для профессионалов. В крайнем случае, рассчитайте сами, но постарайтесь хотя бы получить консультацию.

Теги: монтаж системы отопления

площади поверхности, толщины стенки, массы

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Содержание статьи

• 1 Для чего нужны расчеты параметров труб
• 2 Внутренний и наружный диаметр, толщина стенки, радиус
• 3 Расчет площади поверхности трубы
• 4 Расчет веса
• 5 Как высчитать площадь поперечного сечения
• 6 Как рассчитать объем воды в трубопроводе

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ,  полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R². Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см², подставляем в формулу S = 2 * 20,25 см² = 40,5 см².

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где  a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм² или 20 см² или 0,002 м².

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,016² * 30 м = 0,0241 м³. Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

как правильно выбрать и рассчитать

Правильный проект системы отопления заключается в учете всех возможных факторов, влияющих на ее эффективность. Помимо правильного подбора основных узлов, котла, радиаторов, групп безопасности, следует правильно рассчитать сечение магистралей. Для этого нужно знать оптимальный диаметр труб отопления: как правильно выбрать и рассчитать самостоятельно?

Содержание

1. Сложности выбора диаметра труб отопления
2. Методика расчета сечения линий теплоснабжения
3. Определение тепловой мощности системы
4. Скорость воды в трубах
5. Расчет коллектора отопления и монтажных муфт
6. Дополнительные данные для расчета диаметра отопления трубы
7. Материал труб отопления

Сложности выбора диаметра труб отопления

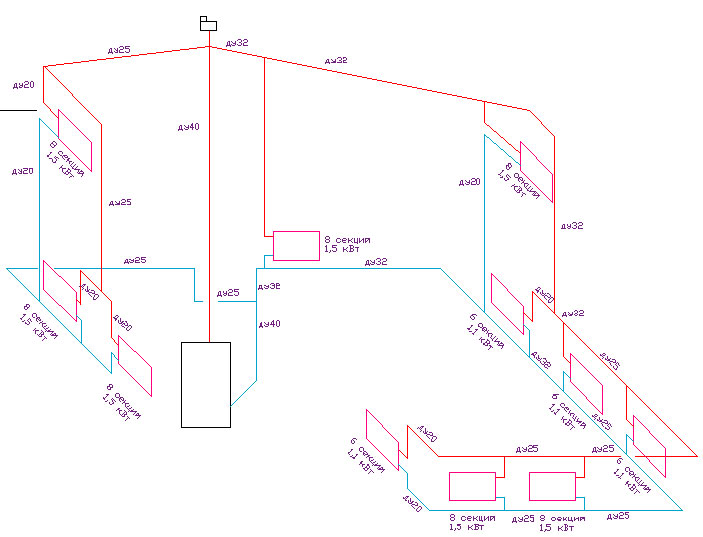

Схема отопления с указанием диаметра труб

Казалось бы, выбор диаметра труб для отопления частного дома не сложная задача. Они должны лишь обеспечить подачу теплоносителя от источника его нагрева к отопительным приборам – радиаторам, батареям.

Но на практике неправильно подобранный диаметр коллектора отопления или подающей трубы может привести к значительному ухудшению работы всей системы. Это связано с процессами, происходящими при движении воды по магистралям. Для этого нужно знать основы физики и гидродинамики. Чтобы не вдаваться в дебри точных расчетов, можно определить основные характеристики отопления, которые напрямую зависят от сечения трубопроводов:

• Скорость движения теплоносителя … Влияет не только на увеличение шума при работе теплоснабжения, но и нужна для оптимального распределения тепла между отопительными приборами. Просто вода не должна успеть остыть до минимального уровня, когда дойдет до последнего радиатора в системе;
• Объем теплоносителя … Итак, диаметр труб при естественной циркуляции отопления должен быть большим, чтобы уменьшить потери при трении жидкости о внутреннюю поверхность магистрали. Однако вместе с этим увеличивается объем теплоносителя, что влечет за собой увеличение затрат на его подогрев;
• Гидравлические потери … Если в системе использовать разные диаметры пластиковых труб для отопления, то неизбежно возникнет перепад давления на их стыке, что приведет к увеличению гидравлических потерь.

Как подобрать диаметр трубы для отопления, чтобы после монтажа не пришлось переделывать всю систему отопления из-за крайне низкого КПД? В первую очередь следует выполнить правильный расчет сечения автомобильных дорог. Для этого рекомендуется использовать специальные программы и при желании вручную проверить результат самостоятельно.

В месте соединения диаметры полипропиленовых труб для отопления уменьшены за счет нахлеста. Уменьшение сечения зависит от степени нагрева при пайке и соблюдения технологии монтажа.

Порядок расчета сечения линий теплоснабжения

Размеры труб

Перед расчетом диаметра труб отопления необходимо определить их основные геометрические параметры. Для этого нужно знать основные характеристики автомобильных дорог. К ним относятся не только производительность, но и габариты.

Каждый производитель указывает значение сечения трубы — диаметр. Но на самом деле это зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов необходимо знать следующие особенности обозначения геометрических размеров:

• Расчет диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные размеры. рассчитать полезное сечение, необходимо вычесть две толщины стенок;
• Внутренние размеры даны для стальных и медных труб.

Зная эти особенности, можно рассчитать диаметр коллектора отопления, труб и других комплектующих для монтажа.

При выборе полимерных труб отопления обязательно уточняйте наличие в конструкции армирующего слоя. Без него при воздействии горячей воды леска не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр трубы для отопления и нужно ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных расчетов. Важно только знать следующие правила:

• Оптимальный диаметр труб при естественной циркуляции отопления должен быть от 30 до 40 мм;
• Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего размера для создания оптимального давления и расхода воды.

Для точного расчета рекомендуется использовать программу для расчета диаметра труб отопления. Если их нет, можно воспользоваться приблизительными расчетами. Сначала нужно найти тепловую мощность системы. Для этого необходимо использовать следующую формулу:

Q = (V * Δt * K) 860

Где Q — расчетная тепловая мощность отопления, кВт/ч, V — объем помещение (дом), м³, Δt — разница температур снаружи и внутри помещения, °С, ТО — расчетный коэффициент теплопотерь дома, 860 — значение для перевода полученных значений в допустимый формат кВт/ч.

Наибольшие трудности при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Лучше всего брать из данных таблицы.

Коэффициент К	Степень теплоизоляции здания
3-4	Минимальная теплоизоляция
2-2,9	Минимальная теплоизоляция фасада — кирпичная облицовка.
1-1,9	Средний уровень теплоизоляции
0,6-0,9	Качественное утепление дома, установлены современные окна и двери

2 пример расчета диаметров полипропиленовых труб для отопления, можно рассчитать необходимую тепловую мощность помещения общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент принимаем равным 1,1. Тогда необходимая тепловая мощность равна .

Q = (47*43*1,1)/860=2,585 кВтч

Следующим этапом выбора диаметра трубы для отопления является определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учтена поправка на шероховатость внутренней поверхности автомобильных дорог.

Скорость воды в трубах

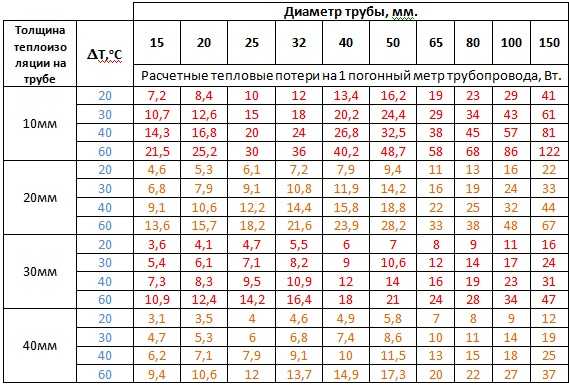

Таблица для расчета диаметра трубы отопления

Оптимальное давление теплоносителя в магистралях необходимо для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Следовательно, это значение должно быть между 0,36 и 0,7 м/с. Если параметр меньше, неизбежны дополнительные потери тепла. При его превышении в трубопроводах и радиаторах появятся строительные шумы.

Для окончательного расчета диаметра трубы отопления используйте данные из таблицы ниже.

Подставив в формулу расчета диаметра трубы отопления полученные ранее значения, можно определить, что оптимальным диаметром трубы для конкретного помещения будет 12 мм. Это всего лишь грубая оценка. На практике специалисты рекомендуют прибавлять к полученным значениям 10-15%. Это связано с тем, что формула расчета диаметра трубы отопления может меняться из-за добавления в систему новых компонентов.
Для точного расчета вам понадобится специальная программа для расчета диаметра труб отопления. Такие пакеты программ можно скачать в демо-версии с ограниченными возможностями расчета.

Расчет коллектора отопления и монтажных муфт

Коллектор отопления

Вышеуказанная технология расчета применима ко всем видам теплоснабжения — однотрубному, двухтрубному и коллекторному. Однако для последнего необходимо произвести правильный расчет диаметра коллектора отопления.

Этот нагревательный элемент необходим для распределения теплоносителя по нескольким контурам. При этом расчет правильного диаметра коллектора отопления неразрывно связан с расчетом оптимального сечения трубопровода. Это следующий этап проектирования системы теплоснабжения.

Схема расчета резервуара

Для расчета диаметра коллектора отопления необходимо предварительно рассчитать сечение труб по приведенной выше схеме. Тогда вы можете использовать довольно простую формулу:

М0 = М1 + М2 + М3 + М4

Где М0 — требуемый диаметр коллектора, М1 , М2 , М3 , 3 М4 — диаметры присоединяемых трубопроводов.

При определении высоты и оптимального расстояния между форсунками применяется принцип «трех диаметров». По его словам, расстояние труб на конструкции должно составлять 6 радиусов каждая. Суммарный диаметр коллектора отопления также равен этому значению.

Муфта для монтажа труб отопления

Но помимо этого компонента системы часто приходится использовать дополнительные. Как узнать диаметр рукава трубы отопления? Только после выполнения предварительного расчета сечения автомобильных дорог. Кроме того, нужно учитывать толщину стенок и материал их изготовления. От этого будет зависеть конструкция рукава и степень его теплоизоляции.

На значение диаметра рукава для труб отопления влияет материал изготовления стенки, а также трубы. Важно учитывать возможную степень расширения при нагреве поверхности. Если диаметры пластиковых труб теплоснабжения 20 мм, то этот же параметр для втулки должен быть не менее 24 мм.

Монтаж футеровки должен производиться на цементный раствор или аналогичный негорючий материал.

Дополнительные данные для расчета диаметра труб отопления

Размеры полимерных труб

После выбора диаметра труб для отопления частного дома необходимо правильно подобрать материал для их изготовления, а также учесть особенности Отопительная система. На этот параметр влияет схема расположения магистралей, а также количество запорной и регулирующей арматуры.

Помимо знания диаметра труб в отоплении с естественной циркуляцией необходимо учитывать высоту бустерного стояка и правильно подобрать размер его сечения. Он должен находиться на высоте не менее 1,5 см по отношению к другим нагревательным элементам. Для увеличения скорости движения теплоносителя диаметр полипропиленовых труб, используемых в конструкции наддувочного коллектора, должен быть на один размер больше, чем у основной магистрали.

Геометрические размеры и масса стальных труб

Также важно учитывать толщину стенок трубопроводов. Он зависит от материала изготовления и может варьироваться от 0,5 мм (сталь) до 5 мм (пластик). На выбор диаметра труб для системы отопления частного дома влияет материал изготовления. Так, пластиковые магистрали рекомендуется устанавливать для систем с принудительной циркуляцией. Их внутренний диаметр может варьироваться от 10 до 30 мм. Подробнее о толщине стенки полимерных труб для отопления можно узнать из данных в таблице.

Для стальных моделей необходимо учитывать не только их геометрические размеры, но и массу. Это напрямую зависит от толщины стенки. В программах для расчета диаметра труб отопления обязательно должна быть функция расчета удельного веса 1 п.м. стальная линия.

Зная эти дополнительные характеристики, можно произвести максимально точный расчет параметров системы отопления, в том числе правильный подбор диаметров труб отопления.

Если есть необходимость рассчитать только сечение теплопроводов, вы можете воспользоваться бесплатными демонстрационными версиями профессиональных программ.

Материал трубы отопления

Конструкция полимерных труб

Помимо правильного выбора диаметров труб для теплоснабжения, необходимо знать особенности материала их изготовления. Это повлияет на теплопотери системы, а также на трудоемкость монтажа.

Следует помнить, что расчет диаметров труб отопления проводится только после выбора материала для их изготовления. В настоящее время для комплектации систем теплоснабжения используется несколько типов трубопроводов:

• Полимер … Изготовлены из полипропилена или сшитого полиэтилена. Отличие заключается в дополнительных компонентах, добавляемых в процессе производства. После расчета диаметра полипропиленовых труб для теплоснабжения нужно правильно подобрать толщину их стенки. Варьируется от 1,8 до 3 мм в зависимости от параметров максимального давления в магистралях;
• Сталь . До недавнего времени это был самый распространенный вариант обустройства отопления. Несмотря на свои более чем хорошие прочностные характеристики, стальные трубы имеют ряд существенных недостатков – сложный монтаж, постепенное поверхностное ржавление и повышенная шероховатость. В качестве альтернативы можно использовать трубы из нержавеющей стали. Одни их стоимость на порядок выше «черных»;
• Медь … По техническим и эксплуатационным характеристикам оптимальным вариантом являются медные трубопроводы. Они отличаются достаточной растяжимостью, т.е. если в них замерзнет вода, то труба какое-то время будет расширяться без потери герметичности. Недостатком является высокая стоимость.

Помимо правильно выбранного и рассчитанного диаметра труб, необходимо определиться со способом их соединения. Это также зависит от материала изготовления. Для полимерных применяют муфтовое соединение сваркой или на клеевой основе (очень редко). Стальные трубопроводы монтируются дуговой сваркой (соединения лучшего качества) или резьбовым методом.

На видео можно посмотреть пример расчета диаметра труб в зависимости от оптимального расхода теплоносителя:

Калькулятор перепада давления/потери напора

Перепад давления/потери напора

Вход

Is это геотермальное приложение? Выбор труб/трубок ¹

Материал труб/трубок:

Тип размера (CTS/IPS/метрический):

Тип стенки (SDR/График):

Номинальный размер трубы/шланга ² :

Больше информации о…

¹ Для получения дополнительной информации о пластиковых трубах, включенных в этот калькулятор, посетите веб-сайт BCD.

² «Трубки» относятся к изделиям с фактическим наружным диаметром (OD) на 1/8 дюйма больше номинального размера. «Труба» относится к продуктам с фактическим наружным диаметром, соответствующим наружному диаметру стальной трубы того же номинального размера (например, IPS), или к продуктам, фактический внешний диаметр которых соответствует номинальному размеру (например, DN-Metric). Размеры труб и трубопроводов, используемые для этих расчетов, основаны на таблицах размеров, приведенных в перечисленных стандартах на продукцию от ASTM и/или CSA. Калькулятор предполагает, что все трубы имеют номинальный (т.е. средний) наружный диаметр и среднюю толщину стенки.

Скорость потока

единицы

Длина трубы

единицы

Тип жидкости (вода или % антифриза ³ ) Средняя температура жидкости ⁴

единицы

³ Для метанола информация о вязкости и плотности взята из Отопление и охлаждение – Проектирование систем тепловых насосов с использованием грунтовых источников» доктора Стива Кавано и Кевин Рафферти (ASHRAE RP-1674) и «Справочник инженера-химика Перри (7-е изд.

)» автора Перри, Р. Х., и Грин, Д. В. Имеющиеся данные ограничены диапазоном температур от 32°F до 86°F (от 0°C до 30°C).
Для солевых смесей информация о вязкости и плотности взята из «Основных принципов ASHRAE 2021 — Глава 31».

⁴ В этом расчете используется уравнение Дарси Вейсбаха, которое включает температура как переменная. В результате некоторые опубликованные таблицы с использованием уравнения Хазена-Вильямса при стандартной температуре могут показывать разные результаты.

Количество Эквивалентная длина Муфты

Икс «=»

Колено 90°

Икс «=»

Футболки (бег)

Икс «=»

Тройники (отвод)

Икс «=»

Другие фитинги, U-образные колена, клапаны

единицы «=»

Результаты

Режим потока ценить Падение давления ценить Потеря головы ценить Скорость* ценить

* Показанные выше значения не являются показателем того, что скорость потока приемлема для вашего применения. Всегда обращайте внимание на ограничения скорости, рекомендованные производителями труб, и соблюдайте их.

Рабочие единицы IP/США Метрика/СИ

Адрес электронной почты: Отправлять

Отправка электронной почты…

Письмо отправлено.

Расчетные значения, показанные здесь, основаны на данных, введенных пользователем Plastic Pipe Institute, Inc. («PPI») Программное обеспечение «Калькулятор конструкции пластиковых труб» («Программное обеспечение»). Неточный или ошибочный ввод данных приведет к неточным или ошибочным результатам. Кроме того, PPI не гарантирует, что работа Программное обеспечение и результаты расчетов будут точными, полными, надежными и безошибочными. Вы сильно рекомендуется тщательно просмотреть все входные данные и поручить результаты расчетов опытному специалисту. профессионалу и/или производителю труб для обеспечения полноты, точности, надежности и пригодности для ваше приложение.

В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОМ, НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ PPI, ЕЕ АФФИЛИРОВАННЫЕ ЛИЦА, АГЕНТЫ, ЛИЦЕНЗИАРЫ, ПОСТАВЩИКИ, ИЛИ ИХ СООТВЕТСТВУЮЩИЕ ДИРЕКТОРА, ДОЛЖНОСТНЫЕ ЛИЦА ИЛИ СОТРУДНИКИ НЕСУТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБОЙ УЩЕРБ, ПРЯМОЙ, СЛУЧАЙНЫЙ, КОСВЕННЫЕ, ОСОБЫЕ, ПРИМЕРНЫЕ, ПРИ Отягчающих обстоятельствах, ШТРАФНЫЕ ИЛИ ПОСЛЕДУЮЩИЕ, ДАЖЕ ЕСЛИ ОНИ БЫЛИ УВЕДОМЛЕНЫ О ВОЗМОЖНОСТЬ НАНЕСЕНИЯ ТАКИХ УЩЕРБОВ, БУДУТ ЛИ В ДОГОВОРНЫХ ИСКАХ ИЛИ ДЕЛИКТАХ, ВКЛЮЧАЯ НЕБРЕЖНОСТЬ, ИЛИ НА ОСНОВЕ ГАРАНТИЯ, ВЫТЕКАЮЩАЯ ИЗ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.

Лицензионное соглашение с конечным пользователем

Институт пластиковых труб, Inc. («PPI») предоставляет калькулятор проектирования пластиковых труб. («Программное обеспечение») вам в качестве услуги для отрасли.

Информация в Программном обеспечении и созданные решения предназначены для использования в качестве руководства по системе трубопроводов, но не предназначены для используются вместо совета и суждения профессионального инженера и не предназначены для Инструкция по установке. PPI не делает никаких заявлений о том, что информация здесь или сгенерированные решения подходят для использования в любом месте, или что приведенная здесь информация или созданные решения соответствуют любым применимым законам, кодексам или правилам для любого местоположения. PPI не поддерживает запатентованные продукты или процессы какого-либо производителя и не принимает на себя никаких обязательств. ответственность за соблюдение применимых законов, кодексов и правил.

ДАННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», И PPI НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ (БЕЗ ОГРАНИЧЕНИЙ) ГАРАНТИИ В ОТНОШЕНИИ ТОЧНОСТИ, НАДЕЖНОСТИ ИЛИ ПОЛНОТЫ, КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, НЕНАРУШЕНИЕ ПРАВ, НАЗВАНИЕ ИЛИ ПРИГОДНОСТЬ ДЛЯ КОНКРЕТНОГО ИСПОЛЬЗОВАНИЯ ИЛИ ЦЕЛИ.

ВЫ ПРИНИМАЕТЕ НА СЕБЯ ВСЮ ОТВЕТСТВЕННОСТЬ И РИСК ЗА ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ, ВКЛЮЧАЯ, ПОМИМО ПРОГРАММЫ ЛЮБУЮ ИНФОРМАЦИЮ, СОДЕРЖАЩУЮСЯ В НЕМ. В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОМ, НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ БУДУТ ЛИ PPI, ЕЕ АФФИЛИРОВАННЫЕ ЛИЦА, АГЕНТЫ, ЛИЦЕНЗИАРЫ, ПОСТАВЩИКИ ИЛИ ИХ СООТВЕТСТВУЮЩИЕ ДИРЕКТОРЫ, ДОЛЖНОСТНЫЕ ЛИЦА, ИЛИ СОТРУДНИКИ НЕСУТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБОЙ УЩЕРБ, БУДЬ ТО ПРЯМОЙ, СЛУЧАЙНЫЙ, КОСВЕННЫЙ, ОСОБЫЙ, ПРИМЕРНЫЙ, ПРИ Отягчающих обстоятельствах, НАКАЗАНИЕ ИЛИ ПОСЛЕДУЮЩИЕ, ДАЖЕ ЕСЛИ ОНИ БЫЛИ ПРЕДУПРЕЖДЕНЫ О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБ, БУДУЩИЙ В ДОГОВОРНОМ ИЛИ ДЕЛИКТИЧЕСКОМ ДЕЛЕ, ВКЛЮЧАЯ ХАЛАТНОСТЬ, ИЛИ НА ОСНОВЕ ГАРАНТИИ ВОЗНИКШИЕ ИЗ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.

Дополнительные условия, являющиеся неотъемлемой частью настоящего соглашения, можно найти здесь: Правила и условия пользования. Изменения к Программному обеспечению может быть сделано в любое время без предварительного уведомления.
