Калькулятор сечения — расчет кабеля по мощности и току онлайн

С помощью этого калькулятора можно рассчитать требуемое сечение провода или кабеля по току или заданной мощности:

Введите мощность:	ВТ
Выберите номинальное напряжение:	220 B380 B660 B6 kB10 kB
Укажите число фаз:	13
Выберите материал жилы:	Алюминий (Al)Медь (Cu)
Введите длину кабельной линии:	м
Укажите тип линии:	Не определенодо 1 kB6 kB10 kB
Результаты вычисления:
Расчетное сечение жилы мм²:
Рекомендуемое сечение мм²:

Данный расчет можно применять, не учитывая индуктивность сопротивления кабельной линии на потерю напряжения, (допустимая потеря напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97) если выполняются нижеописанные условия:

Коэффициент мощности косинус фи (cos φ) = 1 (для линии сети переменного тока)
Линии сети постоянного тока
Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят указанных в следующей таблице:

Максимальные значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на потерю напряжения

Коэффициент мощности	0. 95		0.90		0.85		0.80		0.75		0.70
Материал жилы	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al	Cu	Al
Кабели до 1 кВ	70.0	120.0	50.0	95.0	35.0	70.0	35.0	50.0	25.0	50.0	25.0	35.0
Кабели 6-10 кВ	50.0	95.0	35.0	50.0	25.0	50.0	25.0	35.0	16.0	25.0	16.0	25.0
Провода в трубах	50.0	95.0	35.0	50.0	35.0	50. 0	25.0	35.0	16.0	25.0	16.0	25.0

Этот расчет основан на методике описанной в пособии Козлова В.Н. и Карпова Ф.Ф. на странице 134. Его найти можно в интернете.

Внимание! Полученные значения нельзя считать в качестве окончательного варианта, в каждом конкретном случае необходим расчет квалифицированного специалиста, с замером сечений жил применяемой кабельно-проводниковой продукции.

Каждый электрик, пусть даже и не очень опытный, должен знать методику расчета сечения кабеля. Без правильно рассчитанного кабеля, ожидать хорошей безопасности эксплуатации электричества не стоит. В чем же заключается такая важность этого расчета?

В первую очередь, это необходимо для безопасности помещения. Кабели и провода являются основным средством для передачи. А также распределения тока. Без кабелей электроэнергии просто не существует, поскольку ученые еще не придумали беспроводной передачи электричества. А с такими случаями, когда необходимо подключить дома электрическую кухонную плиту, поменять розетку или же повесить новый светильник, время от времени сталкивается практически каждый.

Одним словом, подбирать правильно сечение необходимо для того, чтобы обеспечить постоянный приток электроэнергии и избежать разных неприятных ситуаций, которые касаются повреждения электрической проводки.

В случае, если сечения кабеля недостаточно для нормальной функциональности электрических приборов с большой мощностью, то кабель будет перегреваться. А это уже приводит к разрушению его изоляции. Как следствие — уровень надежности и длительности эксплуатации электропроводки в здании резко снижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.

А пожаробезопасность и электробезопасность жилья не стоит «игр» с электричеством. Очень часты случаи, когда в целях экономии жильцы используют сечение кабелей меньшее, чем необходимо. Отсюда и возникает короткое замыкание.

Если не уделить достаточно внимания и времени на выбор расчета сечения кабеля, или сделать это халатно и непрофессионально во время электромонтажных работ, то в результате можно ожидать перегрев или потерю мощности. А также нецелесообразных денежных затрат на замену или ремонт электропроводки.

Итак, насколько правильно будет подобрано сечение кабелей и прокладываемых проводов, настолько качественной будет и дальнейшая работоспособность потребителей. Так что любой электромонтаж в квартире, доме или на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. В зависимости от потребностей жителей (другими словами — в зависимости от мощности используемых приборов).

Исходя из важности правильно подобранного сечения кабелей авббшв (ож), площадь этого сечения является, пожалуй, самым главным критерием, которым руководствуются профессионалы при выборе необходимых материалов для электромонтажных работ. Используемые провода — это основные элементы электрической проводки в доме или любом другом помещении.

И именно поэтому так важно правильно подбирать их сечение.

Нужно помнить, что электричество не прощает ошибок и не дает второго шанса. Поэтому относиться к работе по электромонтажу халатно, не уделяя достаточно внимания качеству прокладываемых проводников — это просто недопустимо. Электробезопасность и надежность помещения — вот к чему стремится каждый профессиональный электрик, который делает электромонтажные работы на даче, доме, квартире или производстве.

Калькулятор расчета сечения кабеля | кабельный завод Энергопром

Скачать прайс

Скачать каталог

Калькулятор кабеля /

Используя данный онлайн калькулятор сечения кабеля, вы легко сможете самостоятельно рассчитать сечение кабеля или провода который вам необходим для прокладки. Формат ввода в кабельном калькуляторе — х.хх (разделитель — точка)

Расчёт сечения кабеля по мощности и току

Длина линии (м) / Материал кабеля:		МедьАлюминий
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):		Мощность	1 фаза
Коэффициент мощности (cosφ):		Ток	3 фазы
Допустимые потери напряжения (%):
Температура кабеля (°C):
Способ прокладки кабеля:	Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей

Сечение кабеля не менее (мм²):
Плотность тока (А/мм²):
Сопротивление провода (ом):
Напряжение на нагрузке (В):
Потери напряжения (В / %):

05.03.2021
Работа!!! Нашему заводу требуются рабочие
Нашему заводу требуются рабочие на кабельное производство
01. 06.2020
Замена ГОСТ на ТУ но провода ПВС И ШВВП

Информация о замене ГОСТ на ТУ на провода ПВС И ШВВП

Какой метод расчета сечения кабеля?

Как рассчитать сечение кабеля (мм²)?

Размер провода является стандартным значением, указанным в стандарте. Сечение провода на самом деле представляет собой площадь поперечного сечения провода, то есть площадь круглого сечения провода в единицах мм². Именно пользователь выбирает провод и кабель в соответствии с нагрузкой на провод и кабель.

В мире существует три стандарта, обычно используемые для размеров и размеров проводов: американский (AWG), имперский (SWG), китайский (CWG) и имперский (SWG).

Как вы видите размер провода и кабеля?

Что означает размер?

Размер является номинальным значением, указанным в международных стандартах, а размер кабеля и провода выбирает пользователь в соответствии с нагрузкой на провод и кабель.

Размер кабеля — это словесный термин в строительстве. Часто говорят, что длина кабеля мм, но на самом деле это мм².

Сечение провода фактически представляет собой площадь поперечного сечения провода, то есть площадь круглого сечения провода, в мм².

4 способа получения размера кабеля

Этикетка на упаковке

Весь пучок новых линий, этикетка на поверхности упаковки будет проводной, четко обозначьте марку, модель и размер линии ( площадь провода).

Печать на кабеле

На проводах большой марки марка, модель и размер (квадрат провода) напечатаны на изоляционном слое. SanHeng Cable Co., Ltd. имеет марки, модели и размеры (квадраты проводов).

Визуальный осмотр

Для немаркированных проводов опытные электрики могут визуально проверить размер проводов. Однако, как правило, это сложнее и требует определенного профессионализма.

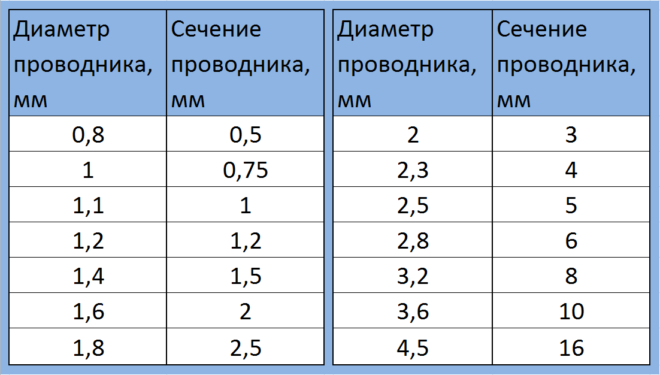

Измерьте диаметр и рассчитайте размер

Если вы хотите измерить размер (площадь) проволоки, измерьте диаметр проволоки штангенциркулем или микрометром, а затем найдите сечение.

Чтобы определить размер (площадь) провода, используйте нониус для измерения диаметра провода, а затем найдите сечение

Формула расчета сечения:

S=R²×π (R — радиус провода)

Проволока диаметром 1,76 равна 1,76 ÷ 2 × 3,14 = 2,76 кв ≈ 2,5 кв, (приблизительное значение ).

Если вы хотите выбрать размер кабеля, обычно рассчитывайте ток в соответствии с мощностью электроприбора, а затем в соответствии с током в руководстве по электрике, это более точно.

Если он одножильный, то можно измерить его диаметр и потом получить радиус.

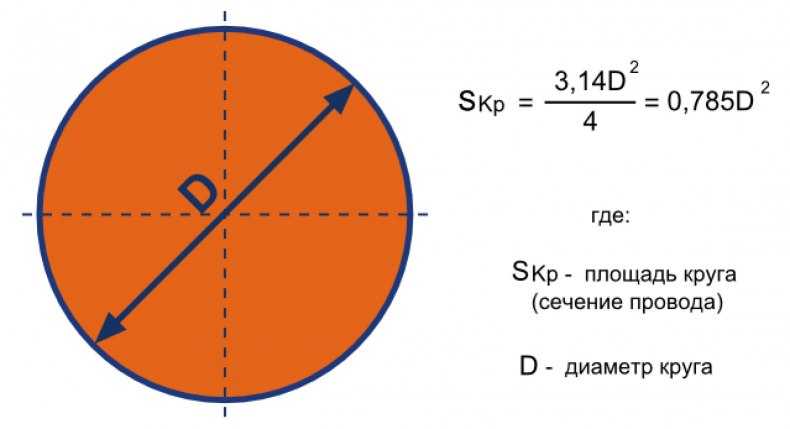

Формула по площади S = радиус * радиус * 3.14

Площадь поперечного сечения кабеля можно узнать, а некоторые кабели скручены между собой множеством жил кабеля, так что ее нельзя рассчитать по одножильный метод, и можно использовать только несколько кабелей в кабеле. Можно посчитать одножильный кабель, а затем умножить количество жил кабеля.

Формула S = радиус * радиус * 3,14 * N, где N — количество витых кабелей!

Метод расчета сечения проводов и кабелей

Вообще говоря, эмпирическая нагрузка определяется, когда напряжение сети составляет 220 В, а эмпирическая нагрузка на квадратный провод составляет около одного киловатта.

Каждый квадрат медного провода может нести 1-1,5 кВт, а алюминиевый провод может нести 0,6-1 кВт на квадрат. Поэтому достаточно использовать только один квадратный медный провод для электроприбора мощностью 1 КВт.

В зависимости от тока, при передаче электроэнергии на короткие расстояния, общий медный провод может нести от 3 до 5 А на квадрат. Условия рассеивания тепла хороши для 5А/мм², и не годятся для 3А/мм².

Метод пересчета:

Зная площадь провода, расчет радиуса провода рассчитывается по формуле площади круга:

мм²=π×R²

Площадь провода, рассчитать диаметр проволоки

То же верно, например:
Диаметр проволоки 2,5 кв. 2,5 ÷ 3,14 = 0,8, а квадратный корень равен 0,9 мм, поэтому диаметр проволоки 2,5 кв. 0,9 мм = 1,8 мм.

Зная диаметр провода, расчет площади провода также рассчитывается по формуле площади круга:

Площадь провода = π (3.14) × квадрат диаметра провода / 4
Размер кабеля также номинально квадратичен, а несколько жил представляют собой сумму площадей поперечного сечения каждого проводника.

Формула расчета площади поперечного сечения кабеля:

0,7854 × диаметр кабеля (мм)² × количество стержней

Например, 48 жил (диаметр провода 0,2 мм на жилу) 1,5 квадратная линия:
0,7854 × (0,2 × 0,2) × 48 = 1,5²

Соотношение преобразования между сечением провода и током

Безопасная допустимая нагрузка по току медного кабеля питания сечением 2,5 мм² – 28 А.
Допустимая допустимая нагрузка по току медного кабеля питания сечением 4 мм² — 35А.
Допустимая допустимая нагрузка по току медного кабеля питания сечением 6 мм² –48А.
Допустимая допустимая нагрузка по току медного шнура питания сечением 10 мм² — 65А.
Допустимая допустимая нагрузка по току медного шнура питания 16мм² — 91А.
Допустимая допустимая нагрузка по току медного шнура питания 25мм² — 120А.

Если это алюминиевый провод, диаметр провода должен быть в 1,5-2 раза больше, чем у медного провода.
Если ток меди меньше 28 А, он составляет 10 А на квадратный миллиметр.
Если ток меди превышает 120 А, он составляет 5 А на квадратный миллиметр.

Диаметр кабеля и метод расчета силы тока

Какой ток можно использовать для шнура питания сечением 1 мм²? Сколько у него мощности?

Например, сколько проводов используется в конструкции проводов сечением 2,5 мм²?

Для проводов сечением 1,5 мм², 2,5 мм², 4 мм², 6 мм², 10 мм² количество площадей поперечного сечения можно увеличить в 5 раз.
Для провода сечением 16 мм², 25 мм² умножьте площадь поперечного сечения на коэффициент четыре.
Для провода сечением 35 мм², 50 мм² умножьте площадь поперечного сечения в 3 раза.
Для провода сечением 70 мм², 95 мм² площадь поперечного сечения можно увеличить в 2,5 раза.
Для проводов сечением 120 мм², 150 мм², 185 мм² количество площадей поперечного сечения можно увеличить в 2 раза.

Падение напряжения провода с медным сердечником связано с его сопротивлением, и формула расчета его сопротивления:
20 °C: 17,5 ÷ площадь поперечного сечения (квадратный мм) = сопротивление на километр (Ом)
При 75 °C : 21,7 ÷ площадь поперечного сечения (квадратный мм) = сопротивление на километр (Ом)
Формула расчета падения давления (в соответствии с законом Ома): V = R × A
Потери в линии связаны с падением напряжения и используются в настоящее время.
Формула расчета потерь в линии: P=V×A
Мощность потерь в P-линии (Вт) Значение падения давления в V (Вольты) Ток в линии A (амперы)

Метод расчета тока линии электропередачи с медным сердечником

Безопасная допустимая нагрузка по току медного кабеля питания сечением 1 мм² – -17А.
Допустимая допустимая нагрузка по току медного кабеля питания сечением 1,5 мм² – 21А.
Допустимая допустимая нагрузка по току медного кабеля питания сечением 2,5 мм² – 28А.
Безопасная допустимая нагрузка по току медного кабеля питания сечением 4 мм² – 35 А
Безопасная допустимая нагрузка по току медного кабеля питания сечением 6 мм² – 48 А
Допустимая допустимая нагрузка по току медного шнура питания сечением 10 мм² – 65А.
Допустимая допустимая нагрузка по току медного кабеля питания сечением 16 мм² – 91 А
Допустимая нагрузка по току медного кабеля питания сечением 25 мм² – 120 А рассчитывается и проводник выбирается.
Метод сравнения тока между проводом с медным сердечником и проводом с алюминиевым сердечником
- Провод с медным сердечником 2,5 мм² равен проводу с алюминиевым сердечником 4 мм²
- Медный провод 4 мм² соответствует алюминиевому проводу сечением 6 мм²
- Медный провод сечением 6 мм² соответствует алюминиевому проводу сечением 10 мм²
менее 10 мм: ×5 ) 20А = 4400кВт;
Кабель с медной жилой 4 мм² = (кабель с алюминиевой жилой 6 мм² × 5) 30A = 6600 кВт;
Кабель с медной жилой 6 мм² = (кабель с алюминиевой жилой 10 мм² × 5 ) 50 А = 11000 кВт;
Если вы найдете это полезным, поделитесь им. Если у вас есть какие-либо вопросы, пожалуйста, оставьте сообщение ниже.
Калькулятор размера провода — Как рассчитать сечение провода
Сечение провода кабеля следует выбирать в соответствии с потребляемым током подключенных нагрузок. Эта статья расскажет вам, как рассчитать размер и сечение провода. Онлайн-калькулятор размера провода поможет вам определить размеры после ввода данных.
- Общие сведения о сечении жил кабеля
- Функция поперечного сечения
  - Зависимость между температурой и сопротивлением
- Формулы расчета диаметра проволоки
  - Пояснения к компонентам
  - Получение требуемых значений
  - Калькулятор размера проволоки
- Расчет размера проволоки – выбор подходящей линии
  - Расчет сечения провода для нескольких потребителей
Общие сведения о сечении провода кабеля
Электрическое напряжение – это разделение электрических зарядов и протекание тока за счет направленного движения электронов между двумя точками. это движение электрона всегда вызывает тепло . Чем больше электронов приводится в движение, тем сильнее становится ток и тем больше выделяется тепла. Правильное сечение кабеля важно для безопасной эксплуатации электроприборов и машин. Размер электрического провода имеет решающее значение в этом отношении.
Линия для раструба имеет меньшее поперечное сечение, чем соединительная линия токарного станка. Однако управление ТЭЦ сильнее, чем у токарного станка. Если бы мы управляли ТЭЦ через линию токарного станка или колокола, произошло бы возгорание кабеля из-за чрезмерного нагрева.
Поперечное сечение относится к площади каждого провода кабеля, и его размер зависит от нескольких факторов. С одной стороны, есть электрические данные подключенной машины , а с другой — структурные условия, такие как длина кабеля и тип установки . Мы хотим объяснить, как эти факторы влияют на сечение и как рассчитать сечение провода. Кроме того, мы предоставляем калькулятор размера провода .
Функция поперечного сечения
Каждая линия имеет сопротивление, даже если оно очень мало. Каждое сопротивление означает выделение тепла и это тепло преобразуется в электрическую энергию. Проще говоря, мы могли бы назвать это потерянное тепло «потерями», потому что оно не используется по прямому назначению. Этот эффект легко наблюдать на старых лампочках: уже через несколько секунд после включения стекло становится слишком горячим, чтобы до него можно было дотронуться.
Провод должен пропускать ток с наименьшим возможным сопротивлением. В общем случае применяется следующее: По мере увеличения поперечного сечения кабеля сопротивление уменьшается. Особенно это актуально при очень сильной жаре. С увеличением поперечного сечения этому теплу противодействуется. Это снижает риск перегрева и предотвращает возгорание.
Зависимость между температурой и сопротивлением
Из-за химических процессов в материале электрическое сопротивление кабеля увеличивается с температурой. Вот почему мы измеряем сопротивление, близкое к 0, с помощью холодной лампочки. При включении генерируется очень сильный ток, который выравнивается за счет нагрева за доли секунды. Именно поэтому лампы накаливания обычно горят с большим треском при включении, а не во время работы.
Провод меньшего диаметра нагревается быстрее при том же токе. Нагрев увеличивает сопротивление проволоки, что, в свою очередь, приводит к ее еще более быстрому нагреву. Этот круг предотвращает отказ некоторых систем в течение некоторого времени после включения, потому что нагрев линии увеличивает сопротивление.
Формулы расчета сечения провода
DC Расчет сечения линии:
$$ A = \frac{2 \cdot l \cdot I}{\gamma \cdot U_a} $$
Однофазный переменный ток расчет провода:
$$ A = \frac{2 \cdot l \cdot I \cdot \cos \varphi}{\gamma \cdot U_a} $$
Трехфазный переменный ток (трехфазный ток) формула сечения линии:
$$ A = \frac{\sqrt{3} \cdot l \cdot I \cdot \cos \varphi}{\gamma \cdot U_a} $$
Формулы для сечения кабеля на первый взгляд кажутся довольно сложными. Поэтому в следующих нескольких разделах мы объясним, как получаются эти размеры. Значения просто необходимо ввести в калькулятор размера проволоки .
Объяснение компонентов
$l$ = длина линии в метрах
$I$ = номинальный ток в амперах
$\sqrt{3}$ = коэффициент включения трехфазного тока
$\cos \varphi$ = электрический КПД системы
$\gamma$ = проводимость материала линии в Сименс/м
$U_a$ = Допустимое падение напряжения кабеля в %
Получение требуемых значений
Номинальный ток $\mathbf{I}$ и КПД $\mathbf{\cos \varphi}$ можно найти в руководстве или на заводской табличке машины. В качестве альтернативы ток можно рассчитать, используя известные мощность и напряжение. Для установок DC $\cos \varphi$ не указывается. Это 1,0 и может быть опущено при расчете.
Длина линии $\mathbf{l}$ измеряется точно по ходу линии и выражается в метрах. Для постоянного и однофазного переменного тока длина, умноженная на два, рассчитывается, потому что ток через + и – или L и N течет туда и обратно.
Коэффициент связи трехфазного тока $\mathbf{\sqrt{3}}$ является фиксированным значением. Он возникает из-за взаимодействия трех фаз, потому что ток здесь не просто течет туда-сюда. Это значение всегда остается неизменным.
Электропроводность $\mathbf{\gamma}$ зависит от используемого материала и составляет 58 для меди. Серебро имеет самую высокую проводимость на уровне 62, в то время как старые алюминиевые выводы на уровне 37 значительно ниже. Как правило, чем выше проводимость материала, тем ниже его электрическое сопротивление.
Допустимое падение напряжения $\mathbf{U_a}$ обозначает долю входного напряжения, которая может падать выше максимума линии. Это максимальное падение напряжения обычно устанавливается на уровне 3% в Германии, если установка не имеет специальных условий.
Калькулятор размера проволоки
Онлайн-калькулятор поможет вам определить размер проволоки для желаемых параметров.
Калькулятор размер провода
Расчет
Diter -ток
Чередовый ток
Роторный ток
. AluminiumCopperSilverGoldTin
Наши онлайн-калькуляторы предоставляются «как есть» без каких-либо гарантий. 92$. В смысле запаса здесь следует использовать следующий размер. Большее сечение имеет только преимущества с электрической точки зрения. Единственными недостатками являются немного более высокая стоимость и большая занимаемая площадь.
Расчет сечения провода – другие факторы
Допустимая допустимая нагрузка по току также зависит от температуры окружающей среды . Нагрузка на кабель может варьироваться при различных температурах. Высокие температуры имеют первостепенное значение, поскольку они снижают грузоподъемность. Низкие температуры увеличивают мощность.
Режим прокладки кабеля ограничивает ток в зависимости от материалов, окружающих кабель. Существуют типы установки от A1 до E. Они зависят от того, проложен ли кабель по стене, в стене или свободно. Как правило, расчетное сечение проводника будет намного меньше предела, зависящего от типа прокладки.
Если имеется более одного кабеля, необходимо также отрегулировать мощность. Это связано с тем, что несколько плотно уложенных кабелей больше не могут беспрепятственно излучать тепло. Существуют факторы, зависящие от количества сложенных кабелей, на которые снижается пропускная способность по току.
Расчет сечения провода для нескольких потребителей
Расчет сечения проводника при подключении нескольких нагрузок усложняется. В принципе, все токи можно сложить вместе и измерить длину общего участка линии.
