Расчет длины трубы на теплый пол: сколько надо на 1м2. Расчет длины контура

• как сделать водяной тёплый пол

Вы читаете статью Водяной теплый пол: расчет длины труб и установка пола в квартире. Все материалы на сайте Two Room, а также и статья Водяной теплый пол: расчет длины труб и установка пола в квартире — написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.

как рассчитать длину, сколько метров уходит трубы для водяного пола, как посчитать количество, сколько надо

Содержание:

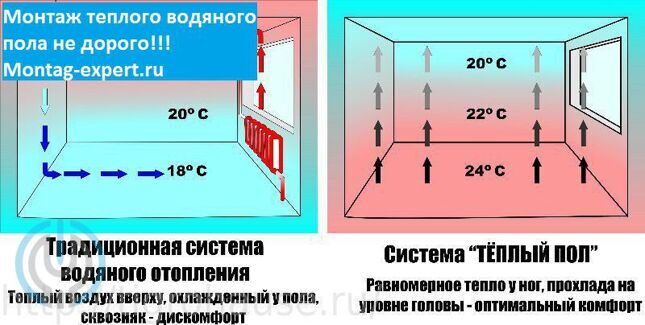

Причиной обустройства системы «теплый пол» чаще всего является недостаточное количество тепловой энергии, поступающей от других отопительных приборов. Перед тем как приступить к монтажу напольного покрытия с обогревом следует выполнить некоторые расчеты. В том числе требуется узнать, сколько метров трубы надо на теплый пол.

Чтобы такая система соответствовала своему функциональному назначению, нужно выполнить расчеты максимально точно. Доверить это лучше профессионалам, но можно узнать, сколько уходит трубы на теплый пол самостоятельно, если ознакомиться с соответствующей информацией.

Выбор трубной продукции по материалу изготовления

Для монтажа пола с обогревом задействуют трубы, произведенные из:

• полипропилена или сшитого полиэтилена. Такие изделия не имеют большую гибкость, которая необходима для прокладки системы, и не обладают достаточной степенью теплоотдачи, поэтому им отдают предпочтение владельцы недвижимости с ограниченными финансовыми возможностями;
• металлопластика. Изготавливают такие трубы из прочного пластика. С наружной стороны изделие имеет армирование из алюминия, что способствует повышенной теплоотдаче. Цены на металлопластиковую продукцию выше, чем на трубы из пластика. Отличаются изделия из данного материала повышенным коэффициентом теплоотдачи и поэтому они получили широкое применение;
• меди. Трубы из нее отличаются самой высокой степенью теплопроводности, но при этом они плохо гнутся и их стоимость достаточно высокая;
• из нержавейки. Гофрированная трубная продукция из данного материала стоит немного дороже, чем металлопластиковые трубы, но считается самым современным и оптимальным выбором, поскольку у нее очень высокий уровень теплопроводности. Читайте также: «Какие трубы для теплого пола выбрать: характеристики и способы монтажа».

Принимая решение, какие приобрести изделия, прежде всего, следует обращать внимание на их гибкость и коэффициент отдачи тепла, которые влияют на расчет количества трубы для теплого пола. С учетом изложенных требований специалисты советуют отдавать предпочтение металлопластиковой или гофрированной продукции.

Способы расчета трубы для пола с обогревом

Имеется несколько вариантов, как рассчитать длину труб для теплого пола:

• воспользовавшись формулой;
• на основании протяженности трубопровода, изображенного на схеме;
• применяя онлайн калькулятор или компьютерную программу.

Проведение вычислений на основании формулы

Расчет длины трубы для теплого пола выполняют, пользуясь формулой:

L = S/N*1,1 + P

где:

L — протяженность трубопровода;

N — расстояние между витками труб в месте поворотов;

1,1 — коэффициент теплопотерь, который является стандартным параметром для всех видов труб и схем укладки;

Р — расстояние между началом пола и отопительным прибором плюс протяженность обратного пути в метрах, его измеряют при помощи рулетки.

Чтобы определить площадь помещения (S), ее длину умножают на ширину. Потом необходимо узнать квадратуру поверхности, на которой запроектирован монтаж системы обогрева.

Для этого, перед тем, как рассчитать трубу для теплого пола:

1. От величины площади комнаты вычитают площадь, которую занимает крупная по габаритам мебель. Определяют ее на основании параметров предметов обстановки, перемножив их длину и ширину.
2. Также нужно уменьшить величину поверхности на площадь промежутка, который требуется для прокладки демпферной ленты, а это отступление от стен комнаты, равное 20-30 сантиметров.

Для определения N – шага монтажа трубопровода, от которого зависит равномерность прогрева напольного покрытия, пользуются определенными правилами:

1. Промежуток между соседними витками, составляющими систему обогрева, может составлять минимум 10 сантиметров, а максимум –30 сантиметров;
2. Подбирать шаг нужно в зависимости от материала изготовления трубной продукции (подробнее: «Какое расстояние между трубами теплого пола нужно делать – советы по монтажу»). При этом для труб, характеризующихся меньшей степенью теплоотдачи, расстояние нужно сократить.
3. Прокладку системы можно выполнять как с разной величиной шага, так и с одинаковым расстоянием между трубами. Профессионалы рекомендуют данный параметр уменьшать в зоне расположения дверей, окон и внешних стен.

В свое время специалистами было вычислено, сколько труб надо для теплого пола при определенном размере шага. Например, при шаге, равном 100 миллиметров расход труб на один «квадрат» площади составит 10 погонных метров. А при промежутке между витками в 300 миллиметров – 3,4 погонных метра.

Выполнение расчетов на основании схемы

Чтобы определить нужное количество труб, можно пользоваться другим способом, для чего потребуется:

1. Подготовить или выбрать схему, согласно которой будет выполняться монтаж трубопровода.
2. План с конкретным шагом укладки нанести на миллиметровую бумагу.
3. При нанесении чертежа следует соблюдать масштаб.

До того, как посчитать трубу на теплый пол, нужно подобрать вариант укладки, который может иметь вид:

• одинарной змейки — трубопровод после вхождения в комнату, принимает форму синусоиды. Данный способ оптимален для небольших по площади помещений с контуром малой протяженности;
• двойной змейки — трубы в данном случае укладывают попеременно, что позволяет выровнять температуру напольного покрытия по всей его площади;
• улитки — нагревательный контур располагают по спирали, благодаря чему пол по периметру прогревается с одинаковой теплоотдачей.

Использование специальных программ

Еще одним способом расчета трубы для теплого пола является применение:

• так называемых онлайн калькуляторов, которые имеются на сайтах в интернете. Они позволят за считанные секунды узнать требуемый результат;
• специализированных программ, таких, как VALTEC, SketchUP или других продуктов. В отличие от онлайн калькулятора они способны в более полном объеме высчитать требуемый результат с учетом разных вводных параметров.

Чтобы выполнить расчет труб для теплого пола водяного при помощи программы или калькулятора, нужно располагать конкретными данными:

• параметры помещения;
• вид трубной продукции;
• схема прокладки трубопровода;
• шаг укладки труб;
• толщина материала для покрытия (бетонной стяжки, ламината, ковролина и т. д.).

Некоторыми специальными программными продуктами можно пользоваться бесплатно, а за другие нужно платить.

Правильно произведенные расчеты позволяют смонтировать пол с подогревом с минимальными финансовыми затратами.

Онлайн калькулятор расчета водяного теплого пола в зависимости от помещения

Калькулятор  расчета теплого пола  и систем отопления. Разгрузить систему радиаторного отопления дома или полностью ее заменить, при достаточной тепловой мощности  водяного теплого пола будет хватать для компенсации тепло потерь и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяные полы могут служить основным источником обогрева помещения, а также выполнять дополнительную функцию отопления. Делая расчет этой конструкции нужно заранее решить основные моменты, для какой цели будет служить изделие, полноценно обеспечивать дом теплом или слегка подогревать поверхность для комфортности в помещении.

Если вопрос решен, то следует переходить к составлению конструкции и расчета мощности теплого водяного пола. Все ошибки, которые будут допущены на стадии проектирования, можно будет исправить только путем вскрытия стяжки. Вот почему так важно правильно и максимально точно сделать предварительные расчетные процедуры.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

• температуру подачи воды;
• температуру обработки;
• шаг и вид трубы;
• какое будет напольное покрытие;
• толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

• наличие или отсутствие остекления балконов и эркеров;
• высота этажа помещения в жилом доме;
• присутствие специальных материалов для утепления стен;
• уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам.

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.
2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги.

Ошибки новичков — рекомендации профессионалов

Многие пользователи калькулятора онлайн расчета водяного теплого пола допускают существенные ошибки, которые влияют на конечные результаты. Вот некоторые погрешности пользователей:

• На один контур рассчитана труба длиной не более 120 м.
• Если теплые полы будут в нескольких комнатах, то средняя длина контура должна быть приблизительно одинаковой, отклонения не должны превышать 15 м.
• Расстояние между ветками выбирается в соответствии с температурным режимом системы отопления, чаще всего это будет зависеть от региона территории.
• Средне значение расстояние от стен до контура составляет 20 см, плюс-минус 5 см.

Что нужно знать, отправляясь за необходимыми строительными материалами?

Экструдированный пенополистирол является наилучшим материалом в случае утепления пола, он отличается долговечностью и монолитностью структуры. Сверху утеплителя следует уложить гидроизоляцию, достаточно будет полиэтиленовой пленки, а вдоль стен нужно уложить демпферную ленту.

Арматура является основой для крепления труб и бетонной стяжки, скобы для труб – еще один обязательный элемент. Также следует взять распределяющийся коллектор, который позволит экономно и эффективно распределить теплоноситель.

Заключение

Делая расчет водяного пола онлайн, следует учитывать коэффициент расхождения данных на 10%, таким способом полученные данные будут более реальными и достоверными.

Удачи Вам в строительных работах!

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом можно использовать в квартирах и загородных домах в качестве индивидуального или дополнительного источника отопления. Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

• площадь гостиной или другого помещения, которое необходимо отапливать;
• комфортный температурный режим помещения;
• бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
• способ укладки труб;
• расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой нужно распределить трубы, нужно использовать формулу

S = L * W , где

• S — обязательный параметр;
• D — длина помещения;
• Вт — ширина комнаты.

При расчете площади необходимо учитывать, что:

• параметр рассчитывается с учетом чистовой отделки помещения. Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

• полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
• стены должны находиться на расстоянии не менее 20 см.Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.

Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

• , отличающийся низкой теплопроводностью и невысокой стоимостью.При изготовлении перекрытия из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;

• обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличить. Главный недостаток медных труб — высокая стоимость;

• Трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала.Достоинством труб этого типа является также гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.

Имеются укладки в виде:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади помещения.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров. Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

• для труб из металлопластика диаметром 16 мм, длина контура 100 м;
• для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
• для медных и гофрированных труб — 80-90 м.

Для большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.

Шаг укладки зависит от двух факторов:

• материал, используемый для изготовления труб;
• зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшать расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

• L — длина необходимых труб;
• S — предполагаемая площадь помещения;
• Н — расчетный шаг укладки витков;
• М — расстояние от коллектора отопления до пола;
• 1,1 — коэффициент, определяющий запас труб для расположения поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м². Большая мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь укладки труб 25 — 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов. Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

1. введите данные, описывающие помещение, в котором выполняется установка пола;
2. определяют исходные данные для расчета.Исходные данные включают:
   • регион расположения помещения, определяющий среднюю температуру воздуха и требуемую температуру пола;
   • влажность в помещении;
   • площадь пола;
   • количество окон, входных дверей и стен, выходящих на улицу;
3. рассчитать теплопотери;
4. определить расположение оборудования и укладку труб. По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;

1. Рассчитайте количество материалов для пола.Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
2. с помощью программы также можно рассчитать:
   • параметры гидравлического сопротивления;
   • необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет — залог устройства оптимальной конструкции пола. Желательно, чтобы расчет проводился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, рекомендуется использовать компьютерные программы для расчета.

В последние годы утепление полов стало очень распространенным явлением. Непосредственно перед тем, как приступить к монтажным работам, необходимо рассчитать длину трубных изделий.На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому монтажные действия мастера часто выполняют самостоятельно. Конечно, такой вид отопления можно сделать в квартире, но теплые конструкции в таких комнатах сделать непросто.

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большого помещения лучше выбрать улитку, а для маленьких помещений сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно взять в работу

Калибр трубы — это основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если сделать неверный выбор и сделать неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба снабжена внутренним алюминиевым слоем, который изнутри и снаружи окружен слоем полимера. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и небольшое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполните чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки, необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход для теплого пола 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.

Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места на 15 квадратных метров .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникнут определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь для пробирок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

Как правило, один квадратный метр полов будет равен пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить двойное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

• шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
• производственная смесь материалов;
• размеры и вид покрытия теплого строительства;
• размеры и тип стяжки.

Онлайн калькуляторы также учитывают наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Комплекс Валтек», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции выполняла обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.

В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние больше 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура

Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортамента 16 дюймов, то длина контура водопровода в полу не должна быть более 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Эта длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водяной пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос, по расчету труб на теплый пол, сложно решить, не зная количества контуров. И тут возникает другая проблема, как посчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

• объем коллектора;
• количество прошедшего теплоносителя за определенную единицу времени;
• индикатор тепловой нагрузки.

Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

1. Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
2. Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
3. Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на легкость открывания.

Посмотреть видео

1. Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Важным фактом этой работы является отделка швов и чернового пола.
2. Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает потери тепла от пола при обогреве и компенсирует расширение стяжки от бетона.
3. Неправильно уложенная изоляция. Укладывать рекомендуется в два слоя в шахматном порядке.Основным материалом такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
4. Специалисты по укладке труб говорят, что наибольшее количество ошибок совершается именно при этих работах. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет допущено много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, то хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, установку такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Собственникам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный бойлер в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подвести в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

• Сезон;
• Температура воздуха на улице;
• Тип помещения;
• Количество и размеры окна;
• Покрытие по полу.
• Утепление стен;
• Где находится комната, ниже или на верхних этажах;
• Альтернативные источники тепла;
• Оргтехника;
• Освещение.

Чтобы упростить выполнение такого расчета, взяты средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, потери тепла резко возрастут и приблизятся к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения потерь тепла.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилище должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковролин способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина ступени должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

• L = S / N x 1,1
• Площадь — S:
• Шаг штабелирования — N;
• Запасная труба для создания разворотов — 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

• Площадь помещения 15 квадратных метров. м;
• Длина от коллектора до пола — 4 м;
• Шаг штабелирования — 0,15 м;
• Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, например, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.

Если взять полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.

При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

При соблюдении всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно вдвое.Для определения количества сайтов необходимо знать следующие параметры:

• Шаг 15 см — площадь участка 12 кв. метры;
• 20 см — 16 кв. метры;
• 25 см — 20 кв. метры;
• 30 см — 24 кв. метры

Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, баланс регулировать не нужно.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.Конечно, никто не подстроится под такой размер, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно произвести расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.

Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.

Если комната очень большая, нужно ли создавать несколько контуров?

Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.

Эта потребность вызвана разными причинами:

1. Небольшая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
2. Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина ее сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.

Заключение

Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Онлайн-калькулятор водяного теплого пола в зависимости от помещения

Калькулятор для систем теплых полов и отопления. Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола будет достаточно для компенсации потерь тепла и обогрева помещения.

Как сделать расчет водяного пола онлайн? Водяной пол может служить основным источником отопления помещения, а также выполнять дополнительную отопительную функцию. Делая расчет дизайна нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.

Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола.Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленной онлайн платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.

После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные точные характеристики пола. Для этого нужно знать реквизиты:

• температура подаваемой воды;
• температура обработки;
• смола и профильная труба;
• полы;
• толщина стяжки по трубе.

В результате пользователь получает информацию о удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя.выгодно, быстро и очень четко за несколько секунд!

Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:

• наличие или отсутствие остекления балконов и эркеров;
Высота потолка
• этажей в доме;
• наличие специальных материалов для теплоизоляции стен;
• Уровень утепления в доме.
№

Внимание: производя калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность отопительной системы необходимо увеличивать из-за низкой теплопроводности древесины.При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.

Особенности расчета калькулятора водяного пола.

Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:

1. Какой тип трубы использовать мастера, гофрированная с эффективным коэффициентом излучения, медь, с высокой теплопроводностью, XLPE, металлическая или пенопропиленовая, с низкой излучательной способностью.
2. Расчет длины обогрева заданного участка на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.

Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения — от 5 до 60 см. Его можно использовать как постоянные, так и переменные ступени.

ошибок новичков — рекомендации профессионалов

Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:

• В одном контуре длина трубы рассчитывается не более 120 м.
• Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
• Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая его часть будет зависеть от региона.
• Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.

Что нужно знать, покупая необходимые строительные материалы?

экструдированный пенополистирол Лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.

Арматура — основа для крепления труб и бетонной стяжки, хомуты для труб — еще один обязательный элемент. Также стоит взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.

заключение

Делая расчет секса в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.

Удачи Вам в строительных работах!

Теплый пол | Трубопроводы PEX | Напольное отопление

Существует несколько способов подобрать размер трубок и коллектора RHT PEX для вашего магазина, ангара или дома. Самый простой способ определить количество труб, которые вам понадобятся, — это сначала выбрать подходящий размер и расстояние между трубками для вашего приложения, а затем определить общую линейную площадь трубопровода на основе приведенных ниже множителей площади в квадратных футах.

Для жилых помещений, а также малых и средних магазинов и гаражей O ₂ кислородный барьер PEX-трубка является стандартной. С трубой ½ «6» шаблон иногда используется в ванных комнатах и ​​для экстремально холодного климата, шаблон 8 «и 9» является стандартным для большинства жилых помещений в большинстве климатических условий, а шаблон 12 «используется в гаражах и жилые помещения в более теплом климате. Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки из полиэтиленгликоля с барьером от кислорода. Для трубок & frac58; «стандартным является 12» образец, но 16 «образец можно использовать в более теплом климате или когда желательна очень низкая температура окружающей среды. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) ¾ Труба PEX с кислородным барьером является стандартной. Для трубок диаметром ¾ дюйма используется расстояние 16 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами PEX для своего проекта, просто умножьте квадратные метры отапливаемого помещения на один из следующих множителей, чтобы определить общую линейную метраж трубы, которая вам понадобится.Убедитесь, что вы используете правильный множитель, который соответствует выбранному вами интервалу:

• Шаг 6 дюймов = кв. Фута x 2,0
• Расстояние 8 дюймов = квадратный фут x 1,5
• Расстояние 9 дюймов = кв. Фута x 1,34
• Расстояние 12 дюймов = кв. Фут x 1,0
• Интервал 16 дюймов = кв. Фута x 0,75
• Интервал 18 дюймов = кв. Фт. X 0,67

После того, как вы определили фактическую общую длину трубы, которая вам понадобится, следующим шагом будет определение количества петель или контуров трубы.Для трубок ½ дюйма длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. С & frac58; » и «трубы, 500-футовые контуры являются стандартными. Так, например, если вы используете ½-дюймовые трубы и определили, что вам потребуется 900 футов трубы, у вас будет три контура по 300 футов каждый и трехходовой коллектор. Если вы используете НКТ & frac58; «и определили, что вам потребуется 3000 футов трубы, у вас будет шесть контуров по 500 футов каждый и 6-портовый коллектор.

Если вам нужна дополнительная помощь в определении размеров, расстояния и / или компоновки труб из PEX для вашего проекта, компания BlueRidge будет рада помочь вам в этом. Предлагаем бесплатные услуги по проектированию и компоновке НКТ при покупке НКТ и коллекторов. Просто посетите нашу страницу Free Radiant Design и заполните форму запроса на дизайн, чтобы получить бесплатную оценку материалов, необходимых для вашего проекта: http://www.blueridgecompany.com/quote

Для всех применений внутри плиты BlueRidge Company рекомендует использовать один из следующих изоляционных материалов для поддержания эффективности и минимизации ненужных потерь тепла (перечислены в порядке эффективности):

• 1.FOAMULAR 250 2 «Жесткая пенная изоляция R-10
• 2. FOAMULAR 250 1 1/2 «жесткий пенопласт R-7.5.
• 3. FOAMULAR 250 Жесткая пенная изоляция 1 дюйм R-5
• 4. Барьер & frac38; «изоляция R 1,7
• 5. Пузырьковая фольга Пузырь (немного лучше, чем ничего)

Как рассчитать «нагретую площадь»

Традиционные электрические маты и кабели излучающего теплого пола, такие как изделия
от SunTouch, Nuheat и Schluter-Systems, относятся к системам сопротивления системам обогрева . Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы. Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!

Лучший способ определить, какого размера коврик или кабель вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные островки, а также расположение любых вентиляционных отверстий. или стоки.Для ванных комнат также необходимо измерить расстояние от стены за унитазом до фланца или основания унитаза. Ниже приведен пример полного чертежа.

Отсюда процесс определения того, какой мат или кабель вам нужен, зависит от устанавливаемого продукта.

Коврики SunTouch

• Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик

.

мат или кабель в душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне. Помните, что к одному термостату можно подключить до трех матов, если общая сила тока меньше 15.

---

Кабель WarmWire

• Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : Кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0. 9, чтобы вычислить общую отапливаемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

---

Стандартные маты Nuheat

• Обратите внимание на размеры открытых пространств в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь к фланцу унитаза более чем на 6 дюймов и на расстоянии 2 дюймов от стен с плинтусами.

ПРИМЕЧАНИЕ : Коврики Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего для этой области, выберите следующий размер меньше.

---

Кабель Nuheat

• Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0. 9, чтобы определить общую отапливаемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

---

DITRA-HEAT

• Начните с расчета общей площади помещения в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики.Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
• Затем рассчитайте площадь в квадратных футах открытой (ых) площади (ей) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной зоной» комнаты.

ПРИМЕЧАНИЕ : Кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

• Кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую обогреваемую площадь.
  • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
• Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Расход трубопровода котла и размер труб

Расход трубопровода котла и размер труб — расчет расхода

Для получения расчетного расхода при определении размера насоса используйте следующую формулу: Измерьте самый длинный участок в контуре в футах и ​​прибавьте 50 % к этому измерению. Умножьте это число на 0,04, чтобы получить напор насоса. Напор насоса относится к способности насоса перемещать воду по контуру и всему сопротивлению в контуре или трению контура.Другой метод определения напора насоса — измерение самого длинного участка трубопровода в контуре с последующим добавлением потерь на трение для каждого клапана, колена и фитинга. Для этого необходимо использовать таблицу, которую можно получить у поставщика циркуляционных насосов HVAC.

Расчет БТЕ для труб с горячей водой и плинтуса

БТЕ — это количество энергии, необходимое для подъема 1 фунта воды до 1 ° по Фаренгейту. Вес воды 8,33 фунта. Каждая отдельная комната должна быть рассчитана на необходимое количество БТЕ для удовлетворения спроса, а затем это количество складывается. Это основано на расчете потерь тепла в помещении. Например: для дома с потребностью в тепле 100 000 БТЕ и ΔT 30 ° потребуется расход примерно 7 галлонов в минуту. (немного меньше на основе следующей формулы: (8,33 * 60 * 30 ° ΔT) = X. 100000 / X даст вам 6,7 галлона в минуту. Это означает, что минимальный размер, необходимый для доставки соответствующего количества БТЕ для удовлетворения спроса, будет составлять 1 дюйм трубы сталь или медь.

Delta Δ T

Расход трубопровода котла и размер труб — очень важно, чтобы это было сделано правильно, так как слишком большой расход снижает эффективность, как описано выше, и может иметь пагубные последствия для котла.Все производители чугунных котлов хотят, чтобы дельта Δ T котла находилась в определенном диапазоне. Некоторые из них 20 ° F, а другие 30 ° F. Превышение этого диапазона температур вызовет проблемы с любым котлом, поскольку вы заменяете горячую воду на более холодную воду с более широким диапазоном температур, чем может преодолеть любая инженерия чугунных котлов.

Это то же самое, что нагреть кусок чугуна или стали до предельной температуры и затем полить его холодной водой. В конце концов, он треснет. Если чугунный котел треснет, это нехорошо, и его нужно будет заменить.Существуют способы преодоления высокого ΔT — 1) Добавить байпасный контур котельной системы между подающей и обратной линиями в трубопроводе рядом с котлом 2) Измените расположение трубопроводов на первичный / вторичный тип трубопровода с развязывающим контуром. 3) Добавьте циркуляционный насос с регулируемой скоростью и регулятором ΔT для поддержания максимального ΔT для котла. 4) Добавить отводную петлю к трубопроводу котла. Некоторые из этих методов лучше других, и потребуется профессионал, чтобы сказать вам, какой из них лучше всего подходит для вашей конкретной установки.Лучший метод не всегда может быть самым дешевым.

Клапаны подачи и определения размеров трубопровода котла

Трехместный клапан регулирует поток в промышленных трубопроводах.

Поток и размер трубопроводов котла

Как определить размеры трубопроводов и насосов в системе жидкого таяния снега

Когда дело доходит до водяного отопления, математика решает все.

Крайне важно правильно выбрать размер трубопроводов и насосов в системе лучистого таяния снега.Если ваш установщик срежет углы, чтобы предложить более низкую цену, он, скорее всего, сделает это, занижая размер труб и исключая циркуляционные насосы из вашей системы. Он может даже пойти дальше и использовать дренажные медные трубки вместо L-Copper, которые имеют гораздо более тонкие стенки и изнашиваются в рекордно короткие сроки из-за протекания пружин. Вы, владелец дома, должны обучать себя и задавать важные вопросы о цитате.

Скорость, расход, БТЕ / ч, потеря напора

Это наиболее важные числа, которые следует учитывать и с которыми следует ознакомиться.Это очень простые концепции, так что не пугайтесь.

Скорость

Скорость относится к скорости жидкости в трубке, оптимальная скорость горячей жидкости составляет 4 фута в секунду. Более высокая скорость означает, что через нее проходит больше жидкости, если размер трубки остается прежним. При скорости более 6 футов в секунду горячие жидкости начнут протекать через центр трубы, при этом жидкость у стенки будет более холодной. Это означает, что тепло от жидкости не будет передаваться на объект (пол, теплообменник, подъездная дорожка и т. Д.). Высокая скорость жидкости также приведет к повышенному износу всех компонентов системы и возникновению шума и вибрации.

Скорость потока

В данном контексте скорость потока означает количество жидкости, которое может пройти через трубу или насосно-компрессорную трубу за определенный промежуток времени. Чаще всего выражается в галлонах в минуту или галлонах в минуту.

Хотя материал трубы имеет значение, наиболее важным фактором является размер трубы. Чем больше внутренний диаметр трубы, тем больше жидкости может пройти через нее, если давление останется прежним.

[/ vc_column_text] [/ vc_column] [/ vc_row]

92 908 908 / ч

Британская тепловая единица / час — это учитываемое количество тепла в час.Когда источник тепла нагревает воду или гликоль (здесь мы заботимся о гидронике), это тепло должно быть передано изнутри этого источника тепла туда, где мы этого хотим; полы или подъезд к обогреву. Трубы большего диаметра могут передавать больше жидкостей, несущих больше тепла от источника тепла, в заданное время в целевое место, если циркуляционный насос имеет правильный размер. Обычно допустима разница температур не более 30 F (30 ° ΔT) между подающей и обратной сторонами котла. Все, что больше, может привести к растрескиванию теплообменника.

Размер	Расход PEX при 4 футах в секунду (галлонов в минуту)	Скорость потока меди / сек (4 фута / сек при 4 футах в секунду) галлонов в минуту)
1/2 ”	2. 3	3,2
3/4 дюйма	4,6	6,5
1 дюйм	7,5	10,9
1,25 дюйма	11,2	8 16826	11,2	8 16825 15,6	22,9
2 «	26,8	39,6
2,5″	НЕТ	61,1
3 «

906,48 9025 90258 9025 902 908

Размер трубы	БТЕ / ч Пропускная способность при 4 футах / сек и ΔT 30 ° Медь	БТЕ / ч Пропускная способность при 4 футах / сек и ΔT 30 ° PEX
1 / 2 «	47,000	33,800
3/4″	95,600	67,700
1 «	160,000	11017,000 909	164,800
1.5 «	337 000	230 000
2″	538 000	395 000
2,5 «	890 000
НЕТ

Потеря напора

Также называется противодавлением, сопротивлением потоку, потерей на трение. В основном это сопротивление из-за трения, которое жидкости должны преодолеть, чтобы течь по трубе или насосно-компрессорной трубе. Чем длиннее труба или меньше диаметр, тем выше потеря напора. Более короткие или большие трубы будут иметь меньшую потерю напора. Наличие фитингов, клапанов, циркуляции жидкостей (гликоля), отличных от воды, и различных температур — все это повлияет на это значение. Вы найдете очень хороший калькулятор потерь напора на странице Института пластиковых труб

Давайте выясним необходимые размеры труб для типичной системы снеготаяния

Для определения размеров трубопроводов и насосов мы будем использовать следующие критерии для наших расчетов:

• Подъездная дорожка площадью 1,00 фут² с изоляцией R 10 в Торонто
• Трубка PEX 3/4 дюйма с шагом 9 дюймов
• 25 ° ΔT
• 50% пропиленгликоль в качестве циркулирующего теплоносителя
• 180 БТЕ / ч требуемое количество тепла на фут² (150 БТЕ / ч / фут² + 20% теплопотерь на землю под землей)
• стремление избежать накопления снега во время снегопада

Нам понадобится котел, который будет иметь не менее 180000 БТЕ / час выход.

Чтобы передать такое количество тепла на подъездную дорожку, нам нужно сначала определить размер трубы нашего котельного контура.

1. Глядя на приведенную выше таблицу размеров трубы в БТЕ / ч, мы обнаруживаем, что медная труба 1-1 / 4 ″ сможет переносить такое количество тепла . Это размер нашего котельного (основного) контура. Когда мы подключаем 180 000 БТЕ / ч и трубку 1,25 дюйма к Syzer компании Bell & Gosset для бойлера, заполненного 50% пропиленгликолем, мы получаем расход 17,31 галлонов в минуту.
2. . быть 1,000 ÷ 0.75 = 1,333 ′. На самом деле это будет 1400 компромиссов из-за сходящихся труб и потери зоны покрытия коллектора. Мы разделим эти 1400 на 6 контуров и получим 6 x 233 ‘/ контуров. Обратите внимание, что максимальная длина контура для трубы PEX 3/4 дюйма составляет 300 футов
3. . Поскольку нам нужно распределить 180 000 БТЕ / ч на землю, мы также делим это на 6 и получаем 30 000 БТЕ / ч на контур.
4. Мы также разделим эти 17,31 галлона в минуту на 6 и получим 2 885 галлонов в минуту на расход в контуре. Из приведенной выше блок-схемы мы знаем, что у нас хорошо до 4.6 галлонов в минуту на 3/4 ″ PEX, так что все в порядке.

Теперь мы знаем требования к общему потоку и можем рассчитать общую потерю напора для нашей системы. Это важно для определения размеров трубопроводов и насосов.

Определение размеров наших циркуляционных насосов

1. Для расчета потери напора в контуре котла (первичном) мы подставляем медный контур котла размером 1-1 / 4 ″ л и 17,31 галлона в минуту, и получаем потерю напора 9,74 ′
2. We Теперь необходимо найти насос, который сможет подавать 17,31 галлона в минуту гликоля при 9,74 ‘потери напора.
3. Мы переходим на страницу выбора насосов Bell & Gosset и вводим эти числа вместе с тем фактом, что мы будем использовать 50% пропиленгликоль, и получаем список применимых насосов.
4. Теперь нам нужно найти насос, который нам нужен для поставки схемы коллектора. Предположим, что коллектор будет расположен близко к котлу, и медная труба 1-1 / 4 дюйма L соединит его с контуром котла через гидравлический сепаратор, как у нашего 1 / 1-4 дюйма Schuller ™ для потери напора около 4 футов
5. Чтобы рассчитать потерю напора в цепи, мы вводим длину цепи 266 футов, и в результате получается всего 7. 37 Потери напора для контуров
6. Добавляем это к 4 ′, которое мы получили для подачи и возврата в коллектор, и получаем в общей сложности 11,37 ′ потери напора. Чтобы не рисковать и учесть потерю напора, возникающую в корпусе коллектора и фитингах, мы округлили это число до 15 и получили еще один список насосов, из которого мы можем выбрать, в переключателе насосов B&G

Вот и все, что нужно. Если ваш установщик гидроники приходит к вам с трубами и насосами меньшего размера, попросите его показать вам свои расчеты.Если он так же увлечен гидроникой, как и мы, он с радостью объяснит вам свои расчеты и оценит ваши знания и интерес к предмету. Чтобы узнать, сколько будет стоить коммунальная служба, работающая с этой системой, посетите нашу страницу «Стоимость таяния снега».

Hydronic Rules of Thumb — BORNQUIST — SANDBERG

Достаточно ли вы знаете, чтобы быть опасным?

Верно или неверно: системы водяного отопления предлагают своим владельцам максимальный комфорт и эффективность. Ответ, конечно же, ложный! Верно то, что правильно спроектированные и установленные гидронные системы предлагают максимальный комфорт и эффективность. Гидравлические или иным образом неправильно спроектированные системы имеют одни и те же проблемы: горячие и холодные зоны, большие перепады температуры и неэффективная работа. На протяжении более чем пятидесяти лет основным источником гидравлических систем и оборудования была компания Bell & Gossett. Little Red School House на фабрике B&G в Мортон-Гроув с более чем 60 000 выпускников буквально обучил нашу отрасль, и все это бесплатно!

Посетите ваш местный склад B&G Wholesaler и научитесь правильно проектировать системы водяного отопления.Узнайте о первичной вторичной перекачке, упрощенном зонировании, расчетах расхода и потери напора, управлении воздухом и точке без изменения давления, и это лишь некоторые из них. Научитесь спроектировать и установить наиболее удобную и эффективную систему обогрева.

Прежде чем у вас появится возможность посещать занятия, вот десять простых практических правил проектирования гидравлических систем:

1. PSI x 2,31 = футы напора (TDH)
2. галлонов в минуту x дельта T x 500 = БТЕ / час
3. Падение давления в системе трубопроводов = линейные футы самого длинного контура x. 06
4. Правильный расход котла в галлонах в минуту = мощность БТЕ / час. делится на 10,000
5. Статическая высота в футах / 2,31 + 4 фунта / кв. Дюйм = надлежащее давление наполнения
6. Максимальная вместимость
   • 1/2 ″ трубы = 1,3 галлона в минуту = 13 000 БТЕ / час.
   • 3/4 ″ труба = 3,5 галлона в минуту = 35 000 БТЕ / час.
   • 1 ″ Труба = 7,5 галлона в минуту = 75 000 БТЕ / час.
   • Труба 1-1 / 4 дюйма = 12 галлонов в минуту = 120 000 БТЕ / час.
   • Труба 1-1 / 2 ″ = 20 галлонов в минуту = 200 000 БТЕ / час.
   • 2 ″ труба = 45 галлонов в минуту = 450 000 БТЕ / час.
7. Максимальная мощность лучистого пола = 35 БТЕ / квадратный фут
8. Типичная мощность системы таяния снега = 125 БТЕ / квадратный фут
9. Оценка теплопотерь новостройки = 35 БТЕ / квадратный фут
10. Оценка теплопотерь старого здания = 50 БТЕ / квадратный фут

Посетите местного оптового продавца чулок B&G, чтобы записаться в класс Little Red Schoolhouse для проектирования или обслуживания.
