Расчет фундамента по нагрузке калькулятор: Глубина заложения фундамента – Расчет онлайн

Расчет фундамента — онлайн калькулятор

Минимальное количество свай для оформления заказа с монтажом 10 штук

Тип строения

ДомБаняПристройкаВерандаХозблокАнгар

Материал

КаркасБрус 100х100Брус 150х150Брус 200х200Бревно

Оголовки

НетДа

Обвязка по периметру

Без обвязкиПрофтруба 20х40Швеллер П14Швеллер П16Швеллер П20

Монтажные работы

Без монтажаС монтажом

Ширина строения

1 Метр2 Метра3 Метра4 Метра5 Метров6 Метров7 Метров8 Метров9 Метров10 Метров

Длина строения

1 Метр2 Метра3 Метра4 Метра5 Метров6 Метров7 Метров8 Метров9 Метров10 Метров

Результат:

Итого: 26 550 ₽

Заказать

Выберите габариты строения (их можно нарисовать!) и узнайте ориентировочную стоимость фундамента.

1 клетка = 1 кв. метру

Расчет стоимости фундамент калькулятором на сайте носит ознакомительный характер, без учета доставки. Точную стоимость фундамент с доставкой и установкой под каждый конкретный случай рассчитывает менеджер.

Примерная схема свайного поля

9 Свай

Ø 108 мм

Отправить заявку менеджеру

Ваше имя

E-mail или телефон

Адрес доставки

Назад

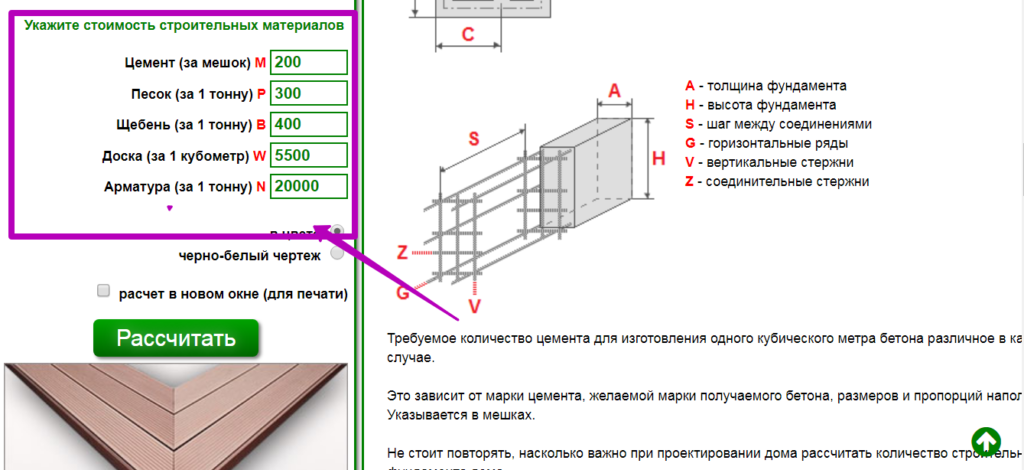

Калькулятор позволяет приблизительно рассчитать стоимость фундамента под дом.

Рачительный хозяин перед началом строительства обязательно планирует бюджет, рассчитывает необходимое количество материалов и затраты на привлечение специалистов для выполнения работ. Это позволяет избежать простоев из-за дефицита средств.

Расчитать стоимость фундамента с помощью калькулятора

Цена фундаментов зависит в первую очередь от типа используемых свай и их количества, поэтому очень важно определить основные условия, влияющие на выбор опор:

Цены на сваи и стоимость услуг по их установке представлены в прайс-листе, поэтому расчет итоговой суммы не представит сложности.  Чтобы сэкономить время и исключить вероятность ошибки, лучше использовать калькулятор фундамента. Эта опция позволяет выполнить расчет стоимости в режиме онлайн.

Выбор свай

Цена свай варьируется в соответствии с их диаметром и длиной. Эти параметры во многом определяют, сколько стоит фундамент дома.

Диаметр

• Опоры диаметром 57 мм подходят для ограждений с небольшим весом.

• Сваи 76 мм используют для легких хозяйственных построек, заборов из профлиста или досок.

• Диаметр 89 мм достаточен для надежной опоры тяжелых оград, пристроек и строений хозяйственного назначения.



• Для каркасного, бревенчатого, щитового одно- или двухэтажного дома используются сваи 108 мм.

• Сваи диаметром 133 мм подходят под строения с высокой нагрузкой, например для дома из пеноблоков и газобетона.

Длина

• Выбирается длина свай с учетом уровня глубины промерзания и плотного слоя грунта. Для глины (суглинок), как правило хватает свай длиной 2.5 метра.
• При перепадах высот на участке расчет стоимости фундамента ведется с учетом установки в низких местах более длинных опор.
• Стоимость * фундамента на нестабильном грунте будет выше из-за использования более длинных свай (длина определяется глубиной плотных пород при пробном завинчивании).

Проектирование свайного поля

Чтобы рассчитать фундамент под дом, используют план строения, на который наносят:

• сваи в углах,
• опоры в местах стыковки стен с внутренними перегородками,
• сваи для пристройки или веранды.

Для точного расчета следует определить оптимальное расстояние между опорами с учетом нагрузки (не более 3 м). После этого размечают фундамент дома (свайное поле).

Точно проведенные расчеты позволяют не только обеспечить дом надежной и долговечной опорой, но и избежать перерасхода средств.

Для точного расчета с помощью онлайн калькулятора следует определить оптимальное расстояние между опорами с учетом нагрузки (не более 3 м). После этого размечают фундамент дома (свайное поле).

Точный расчет на калькуляторе позволяет не только обеспечить дом надежной и долговечной опорой, но и избежать перерасхода средств.

Особенности и методики расчета нагрузки на фундамент, формулы расчета, онлайн калькулятор

Содержание

1. Расчет нагрузки на фундамент
2. Типы нагрузок
3. Формула расчета
4. Онлайн калькулятор нагрузки
5. Советы по расчетам

При проведении строительных работ по возведению сооружений различного типа достаточно важно выполнить расчет нагрузки, оказываемой на фундамент.

Этот показатель необходим для того, чтобы спроектировать фундамент: геометрические размеры, тип, площадь подошвы и многие другие моменты. Результатом проводимого расчета становится показатель нагрузки на квадратный метр грунта.

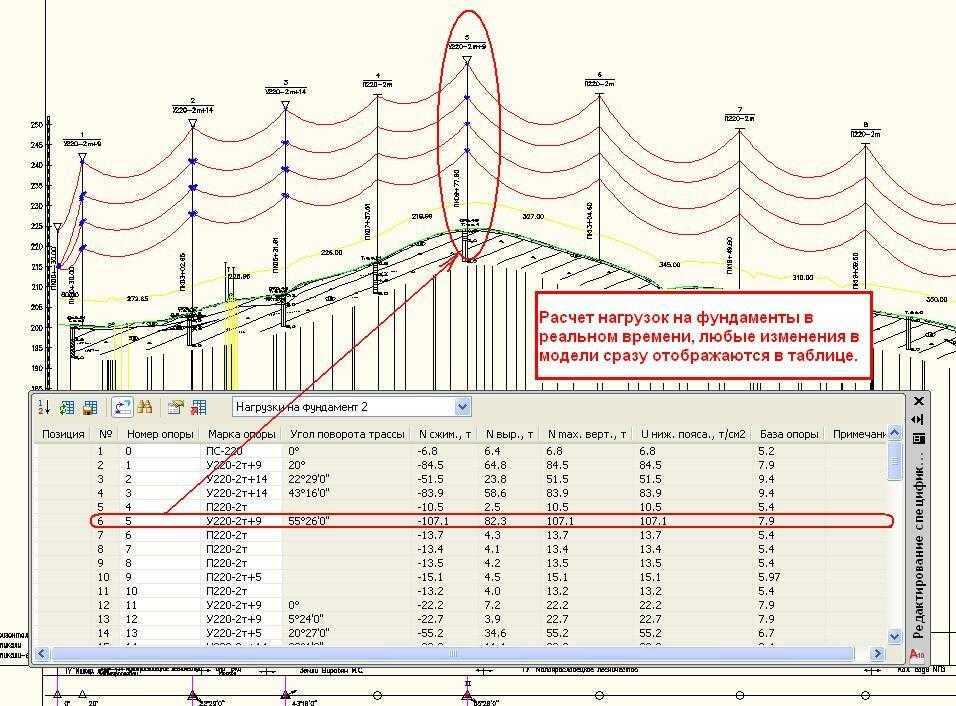

Расчет нагрузки на фундамент

Типы нагрузок

В независимости от того, какое сооружение, оно так или иначе оказывает давление на основание грунт. В результате этого происходит проседание и последующая деформация важных несущих конструкций. Расчет оказываемого давления проводится с учетом того, какие есть их разновидности.

Различают следующие силы, которые воздействую на основание:

1. Статическая – вес основной конструкции и многих других ее элементов определяют давление, которое появляется.
2. Динамическая – еще один тип нагрузки, которую также учитывают при расчете. Возникает дополнительное давление на основаниепри различных колебаний, которые возникают по причине работы различных устройств.

При умеренном климате следует учитывать и нагрузку, которая возникает при выпадении большого количества осадков. Примером назовем снег на крыше – он может создавать сильное давление на основание.

Еще при выполнении расчетов следует учитывать давление, которое оказывается предметами в доме. Этот показатель также следует учитывать.

Совокупность этих показателей и определяет то, какое давление будет оказываться на фундамент.

Есть довольно много формул расчета оказываемой нагрузки на дно. Зачастую при расчете требуется следующая информация:

1. Глубина залегания грунтовых вод и тип почвы.
2. Регион, в котором проводятся строительные работы.
3. Планировка зданий, тип кровли и используемого материала при создании стен, этажность.
4. Материалы, из которых изготавливаются важные элементы конструкции.

Примером можно назвать следующие входные данные:

• Здание одноэтажное.
• При возведении несущих конструкций используют полнотелый кирпич, толщина которых составляет 40 см.
• Габариты дома составляют 10 на 8 метров.
• Перекрытие подвала представлено железобетонными плитами.
• Перекрытие первого этажа представлено железобетонными балками, поверх которых укладываются деревянные доски.
• Крыша представлена двускатной конструкцией. Материал представлен металлочерепицей, уклон составляет 25 градусов.
• Тип грунта суглинки, пористость которых составляет 0,5
• Предполагается создать фундамент из мелкозернистого фундамента, толщина будет равна толщине стен.

Рассчитывается несколько показателей. Примером можно назвать определение площади основания. Она определяется с учетом несущей способности грунта.

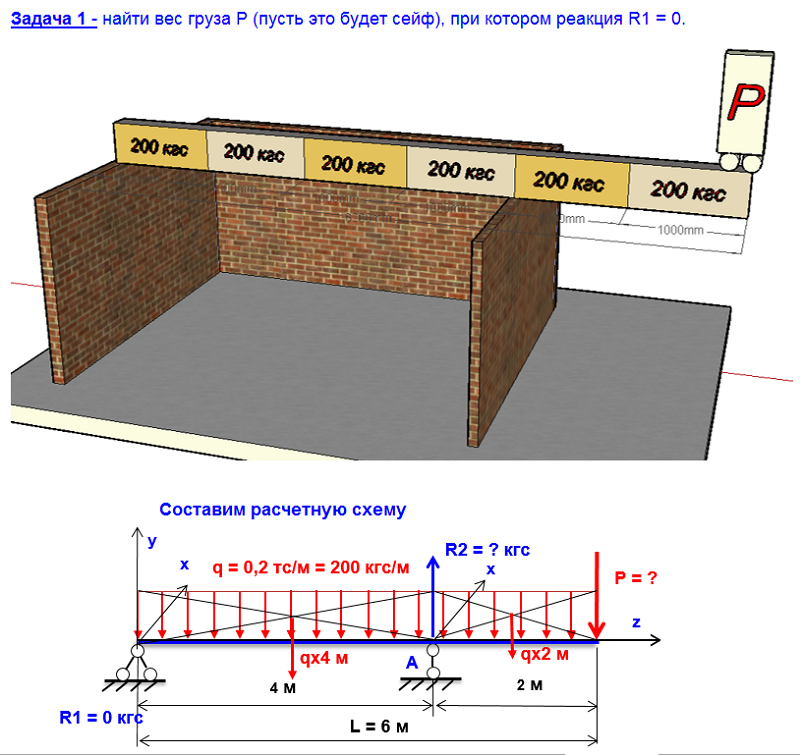

Формула расчета

Сама формула, по которой определяется площадь основания, выглядит следующим образом:

S > У_n · F / (У_c · R₀)

В данной формуле используется коэффициент условий работ (У_c), а также коэффициент надежности (У_n), который в данном случае 1,2. Важным показателем можно назвать нагрузку (F), представленная сочетанием показателей веса дома и веса фундамента, а также других нагрузок.

В формуле R₀указывает расчетное сопротивление грунта под основанием фундамента. Кроме учитывается площадь основания, которая обозначается буквой S.

При использовании данной формулы получают расчетный показатель площади основания, которого должно быть достаточно. На практике берется большее значение для обеспечения запаса прочности. Вся необходимая информация, касающаяся табличных данных, берется их таблиц. Примером назовем коэффициент условной работы, который зависит от типа грунта.

Вес конструкции зависит от площади конструкции, а также плотности используемого материала. Зная площадь основания и плотность, к примеру, используемого бетона, вычисляется оказываемое давление.

Глубина залегания зависит от уровня залегания грунтовых вод и промерзания почвы. При этом для каждого типа фундамента показатель глубины залегания существенно отличается.

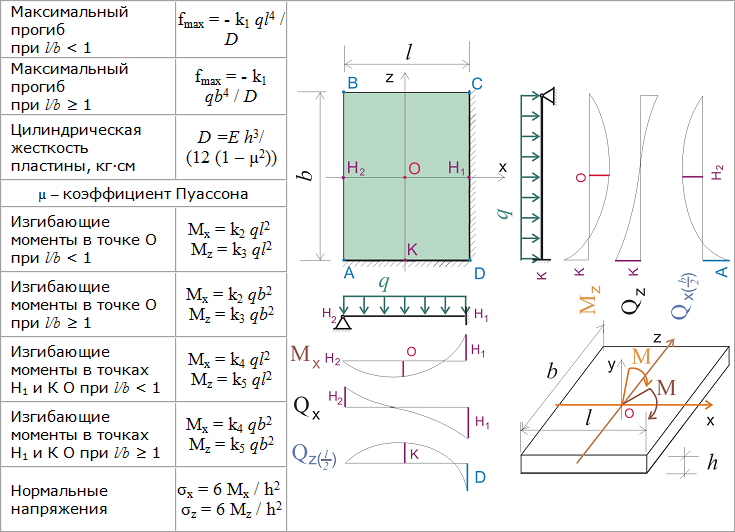

Расчет нагрузки на грунт представляет собой сочетание нескольких показателей:

1. Давление, оказываемое стенами. Рассчитывается она путем перемножения показателя объема стен и удельного веса, который берется из таблицы. Полученный результат делят на длину всех сторон периметра и умножают на показатель толщины.
2. Стоит учитывать тот момент, что на грунт оказывает влияние и вес фундамента. Он представлен произведением объема конструкции на удельную плотность. Для того чтобы рассчитать нагрузку на один квадратный метр грунта, следует разделить полученный результат на площадь основания.
3. Кровля также оказывает давление на основание. Провести расчет этого показателя достаточно сложно, так как давление распределяется между сторонами фундамента, на которые опираются стропила. В случае двускатной крыши это обычно две противоположные стороны. Оказываемое давление определяется следующим образом: проекция крыши, которая отнесена к площади нагруженной стороны фундамента, умножается на удельный показатель веса материала.
4. При проведении расчетов учитывается и нагрузка, которая оказывается снегом. Площадь снежного покрова зависит от площади кровли. Оказываемое воздействие заключается в делении площади снежного покрова на площадь нагруженных сторон фундамента, после чего результат умножается на удельную снеговую нагрузку.

В целом расчеты довольно сложны и точно существенно теряется в случае выбора коэффициентов. Также не стоит забывать о допущении математических ошибок. Именно поэтому следует использовать онлайн-калькуляторы, которые в последнее время пользуются большой популярностью.

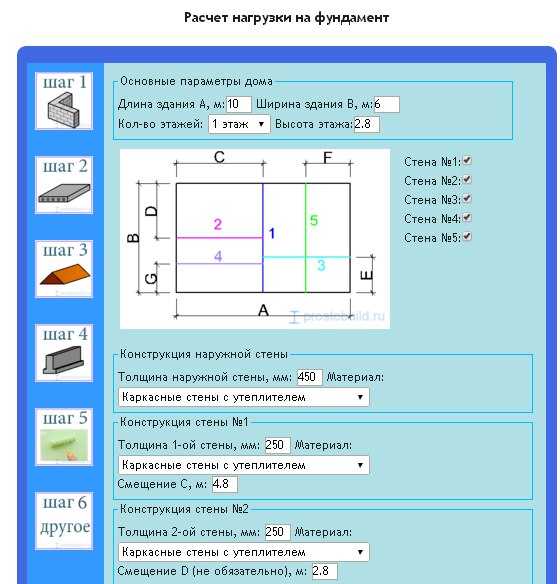

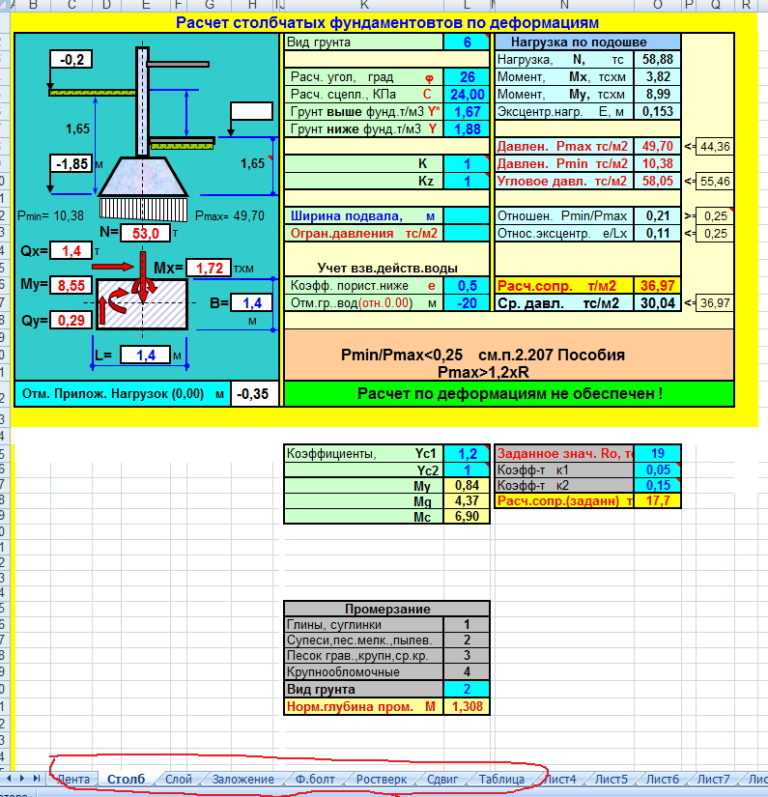

Онлайн калькулятор нагрузки

Рассчитать рассматриваемый показатель можно путем использования специальных онлайн-калькуляторов. Примером можно назвать сервис: http://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html или http://www.gvozdem.ru/stroim-dom/kalkulyatory/sbor-nagruzok-na-fundament.php.

Особенностями второго онлайн-калькулятора назовем следующие моменты:

1. Программа учитывает планировку сооружения и тип используемых материалов при строительстве.
2. Рассматриваются все нагрузки, который оказываются на основание. Данный онлайн-калькулятор позволяет рассчитывать нагрузку стен, кровли, отделочных и других материалов.

На рассматриваемом сервисе есть поля, в которых указывается важная информация, а также таблицы с важной информацией, нужные формулы и многое другое.

Советы по расчетам

Вышеприведенная информация определяет то, что расчеты довольно сложны. При получении не круглых чисел рекомендуется брать значения с запасом, так как нужно создавать фундамент с запасом.

Также после появления онлайн-калькулятора не рекомендуется вычислять нужные показатели самостоятельно по формулам, так как подобным образом можно избежать погрешностей и других проблем.

В заключение отметим, что все строительные работы по возведению сооружений и созданию оснований предусматривают выполнение расчетов. Если этого не проводить, то есть вероятность сильной просадки, что станет причиной повреждения несущих и других конструкций.

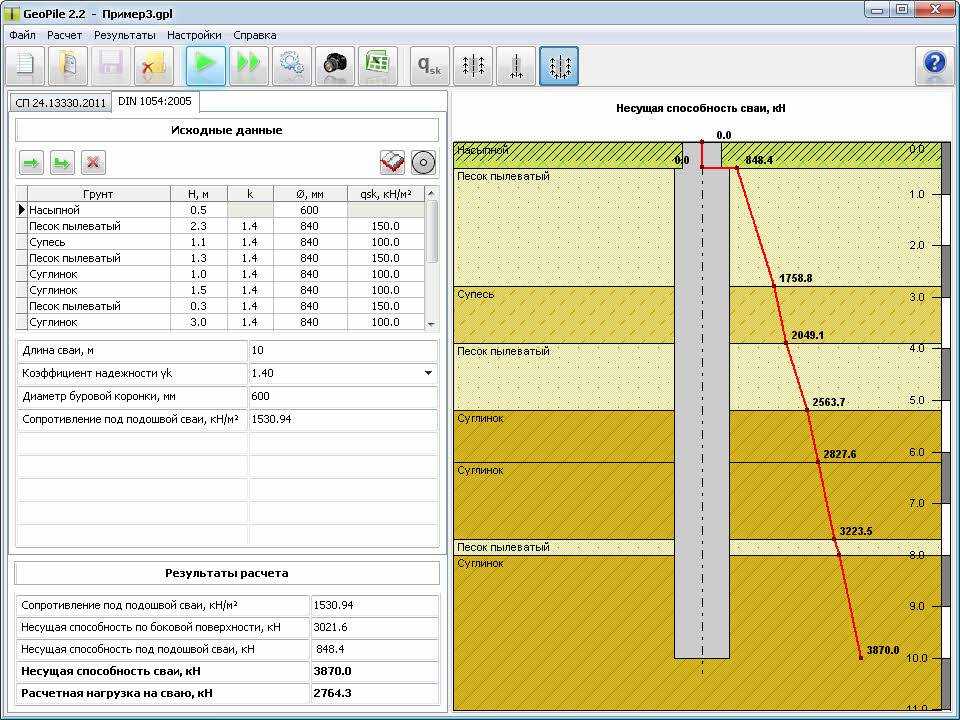

Калькулятор несущей способности свободного грунта для расчета фундамента с использованием метода Терцаги для расчета опорной нагрузки

Как спроектировать фундамент на фундаменте?

Для устойчивости всех конструкций требуется фундамент, и эти фундаменты выдерживают статическую нагрузку (собственный вес) конструкции и любые приложенные временные нагрузки. Фундаменты могут быть мелкозаглубленными или глубокими, примером мелкозаглубленного фундамента является простой фундамент. Нагрузки, действующие на конструкцию, следуют по пути нагрузки в фундаменты, где они разрешаются в грунт. Фундамент должен опираться на твердые и устойчивые слои, и для обоснования фундамента требуется расчет несущей способности. Фундаменты обычно изготавливают из железобетона.

Несущая способность — это максимальное давление, которое грунт может выдержать до разрушения. Инженеры-геотехники используют свое понимание несущей способности для проектирования фундаментов, чтобы безопасно передавать нагрузки (например, собственный вес конструкции) от фундаментов зданий в нижележащие грунты.

Что такое выход из строя земной опоры?

Фундаменты зданий передают на подстилающий грунт два вида сил посредством опорного давления грунта:

• Напряжение сжатия: Создается за счет сил, действующих перпендикулярно ориентации слоев почвы, уплотняющих почву и сжимающих ее вместе. Разрушение при сжатии происходит, когда сжимающее напряжение превышает прочность грунта на сжатие.
• Напряжение сдвига: Напряжения сдвига действуют вдоль плоскости по периметру фундамента, и разрушение при сдвиге происходит, когда напряжение сдвига по этому периметру превышает прочность грунта на сдвиг.

Что такое выход из строя земной опоры?

Фундаменты зданий передают на нижележащий грунт два типа сил посредством опорного давления грунта:

• Напряжение сжатия: Возникает от сил, действующих перпендикулярно ориентации слоев грунта, уплотняя грунт и сжимая его вместе . Разрушение при сжатии происходит, когда сжимающее напряжение превышает прочность грунта на сжатие.
• Напряжение сдвига: Напряжения сдвига действуют вдоль плоскости по периметру фундамента, и разрушение при сдвиге происходит, когда напряжение сдвига по этому периметру превышает прочность грунта на сдвиг.

Каковы режимы отказа несущей способности?

Существует три типа условий нарушения несущей способности:

• Разрушение при продавливании: Обычно это происходит в рыхлых песках, слоях прочного грунта, подстилаемых слабым грунтом, и в слабых глинах, которые нагружаются медленно. Разрушение в этих условиях развивается постепенно из-за высокой сжимаемости этих грунтов. Во время этого режима отказа на уровне земли практически не наблюдается нарушений, но конструкции испытывают высокие уровни осадки.
• Местное разрушение при сдвиге: Этот вид разрушения возникает в несвязных грунтах, а также в рыхлых и среднеплотных грунтах. Этот метод имеет четко определенную поверхность сдвига, которая развивается под землей, которая может быть или не быть видна на поверхности земли. Местное разрушение при сдвиге происходит постепенно, поскольку основание продолжает испытывать осадку и движение вдоль плоскости сдвига.
• Общее разрушение при сдвиге: Этот тип разрушения обычно происходит в плотных несвязных грунтах и ​​недренированных связных грунтах, общее разрушение при сдвиге характеризуется четко определенной плоскостью сдвига с явными нарушениями на поверхности земли. Этот тип отказа возникает внезапно и может вызвать значительное вращение конструкции.

Как рассчитать допустимое давление на грунт?

Расчет допустимого давления на грунт под фундаментом возможен с использованием коэффициентов несущей способности Терцаги:

Общее уравнение несущей способности Терцаги может быть записано как q _f = cN _c S _c + yDN _q + 0.5yBN _y S _y

1. Определить профиль фундамента: Определить ширину (В) фундамента, его глубину (D) и рассчитать интенсивность нагрузки, действующей на грунт в основании фундамента (q _f ) и дополнительную вскрышу (yD).
2. Определите зоны разрушения: Уравнения Терцаги учитывают только общий случай сдвига и три зоны разрушения. Зона продавливающего сдвига существует непосредственно под фундаментом. Зона радиального сдвига существует от краев фундамента наружу. Зона линейного сдвига находится за пределами зоны радиального сдвига.

3. Рассчитайте коэффициенты формы Терцаги: Коэффициенты формы Терцаги S _c и S _y можно непосредственно рассчитать с помощью приведенных ниже таблиц коэффициентов формы Терцаги:

4. Расчет коэффициентов несущей способности Терцаги: Для расчета коэффициентов несущей способности можно использовать следующую таблицу:

5. Повторить расчет: Расчет следует повторить для каждого слоя грунта под фундаментом с учетом распределения нагрузки по модулю грунтового основания или углу трения для рассеивания нагрузки.

Допустимое опорное давление можно определить как для мелких, так и для глубоких фундаментов с помощью уравнений несущей способности Терцаги.

Фундамент на подушке для вывесок

Фундамент на подушке для вывесок в основном выполняется таким же образом, как и для любых других небольших фундаментов в соответствии со стандартом BS EN 19.90, 1991 и 1997. Фундаменты опорных стоек должны быть проверены на устойчивость к опрокидыванию, скольжению, опорному давлению и осадке. Калькулятор проектирования фундамента для вывесных столбов CivilWeb автоматически рассчитывает требуемые размеры подушки фундамента в соответствии со стандартом BS EN 1997, что делает проектирование фундамента под бетонные столбы проще, чем когда-либо.

Проект фундамента под столбы для указателей — параметры грунта

Во-первых, проектировщик должен выбрать некоторые простые параметры грунта, чтобы можно было проверить проект основания под столбов для указателей. Информация об исследовании участка часто предоставляется как часть любого более крупного участка или дорожного проекта, осуществляемого одновременно с установкой знака, но обычно исследование участка не проводится только для указателей, установленных на существующем участке.

Если информация об исследовании места недоступна, часто используются типичные значения. Обычно предполагается, что почва достаточно бедная, поэтому часто используется несущая способность около 100 кН/м ² .

При наличии информации об исследовании участка грунты могут быть смоделированы более точно на основе их прочности на сдвиг в недренированном состоянии (c _u ) и удельного веса грунта (g _грунт ). Если эта конкретная информация недоступна, ее часто можно оценить на основе других основных наблюдений и измерений почвы.

Фундамент подушки для вывески Размеры

Затем проектировщик должен выбрать размеры фундамента для подкладки под вывеску. Обычно экономичнее минимизировать параметр длины, который должен быть достаточно большим, чтобы соответствовать ширине знака, особенно там, где должно использоваться более одного столба знака. Затем можно установить подходящее значение глубины, обычно около 0,5–1,0 м для больших дорожных знаков. Наконец, дизайнер может настроить значение ширины до тех пор, пока дизайн не станет адекватным. Как правило, это наиболее экономичный подход к проектированию фундамента для столбов знаков, поскольку значение ширины является наиболее эффективным размером для увеличения, поскольку это значение увеличивает количество бетона в направлении ветровой нагрузки на знак. Если ширина становится слишком большой, то глубину можно отрегулировать в соответствии с максимальной практичной шириной.

Калькулятор проектирования фундамента для вывесных столбов CivilWeb включает уникальные расчетные диаграммы, показывающие пользователю минимальную ширину для достижения всех соответствующих проектных условий, что упрощает для проектировщика оптимизацию базовых размеров.

Потеря равновесия (предельное состояние EQU)

Фундамент предлагаемой подушки столба указателя должен быть проверен на предмет потери равновесия или предельного состояния EQU. При проектировании фундамента под опоры для вывесок это вряд ли будет критическим фактором, однако Калькулятор проектирования фундамента для вывесок CivilWeb проверяет это значение в соответствии со стандартом BS EN 19.97. Для проверки потери равновесия дестабилизирующий момент сравнивается с восстанавливающим моментом.

Дестабилизирующий момент (E

_dst;k )

Дестабилизирующий момент, вызванный давлением ветра на знак, можно рассчитать по следующей формуле, где F _rep — сила ветра, z — высота центра тяжести знака выше the Ground, h _b — высота любого грунта над фундаментом опорной площадки знака, T — глубина фундамента;

Частичный коэффициент (γ _G;dst ) затем применяется для расчета расчетного дестабилизирующего момента (E _dst;d

). Частичный коэффициент 1,50 обычно используется для ведущего переменного воздействия, такого как ветер, как указано в Таблице NA.A1.2 (A) – BS EN 1990 NA, как показано внизу этой страницы.

Восстанавливающий момент (E

_stb,k )

Восстанавливающий момент можно рассчитать с помощью приведенного ниже уравнения, где W _k — это общий вес фундамента подушки опоры (длина x ширина x глубина x плотность (обычно около 24,0 кН/м ³ ), L – ширина фундамента.

Затем его преобразуют в расчетное значение (E _stb,d ) путем применения частного коэффициента, обычно принимаемого равным 0,9, для благоприятных постоянных воздействий, таких как собственный вес бетонного основания фундамента.

Потеря равновесия (предельное состояние EQU) – Заключение

В этом случае плитный фундамент считается безопасным, если восстанавливающий момент больше или равен дестабилизирующему моменту. Обратите внимание, что сопротивление сдвигу может быть включено, но маловероятно, что оно будет значительным в типовой конструкции фундамента подушки для столбов.

Разрушение или чрезмерная деформация грунта (предельное состояние GEO) — опрокидывание

Для всех предельных состояний GEO подход 1 к проектированию GEO считается подходящим для проектирования фундамента опорных столбов в Великобритании. Сюда входят сочетания нагрузок 1 и 2, как показано ниже;

Комбинация 1 – A1 + M1 + R1

Комбинация 2 – A2 + M2 + R1

Также считается целесообразным использовать частные коэффициенты, применимые к зданиям, а не более обременительные коэффициенты, используемые для мостов.

Фундамент предлагаемого столба указателя должен быть проверен на предмет опрокидывания из-за провала грунта. Это может произойти, когда максимальное опорное давление на краю фундамента превышает несущую способность грунта, вызывая вращение фундамента. Это должно быть выполнено для обеих комбинаций нагрузки 1 и 2.

В некоторых случаях эту проверку можно не проводить, например, для глинистых грунтов или если риск некоторого наклона знака при экстремальных ветровых условиях считается приемлемым.

Дестабилизирующий момент (E

_k ) – Комбинация нагрузок 1

Дестабилизирующий момент, вызванный давлением ветра на знак, можно рассчитать с помощью приведенного ниже уравнения, где F _rep — сила ветра, z — высота знака центроид над землей, h

b — высота любого грунта над фундаментом, а T — глубина фундамента;

Затем применяется частный коэффициент (γ _f ) для расчета проектного дестабилизирующего момента (E _д ). Частичный коэффициент 1,50 обычно используется для ведущего переменного воздействия, такого как ветер, как указано в Таблице NA.A1.2 (B) – BS EN 1990 NA, как показано внизу этой страницы.

Восстанавливающий момент (R

_k ) – Комбинация нагрузок 1

Восстанавливающий момент можно рассчитать по приведенному ниже уравнению, где W _k – это общий вес основания подушки опоры (длина x ширина x глубина x плотность ( обычно около 24,0 кН/м ³ ), L – ширина фундамента, Y _K равно W _k , а x — эксцентриситет (от края фундамента).

Разрушение или чрезмерная деформация грунта (предельное состояние GEO) — опрокидывание Заключение

Требуемый максимальный эксцентриситет (x) может быть определен путем изменения этого уравнения (частный коэффициент для благоприятных постоянных воздействий, взятый из приведенной выше таблицы, равен 1,0). Если этот эксцентриситет отрицателен, то фундамент слишком мал.

Комбинация нагрузок 2

Затем этот процесс повторяется для сочетания нагрузок 2 с использованием другого частичного коэффициента 1,30, взятого из Таблицы NA.A1.2 (C) – BS EN 1990 NA, как показано внизу этой страницы.

Опять же требуемый эксцентриситет должен быть положительным (т.е. в пределах размеров фундамента).

Разрушение или чрезмерная деформация грунта (предельное состояние GEO) — скольжение

Необходимо проверить фундамент подушки знака, чтобы силы, действующие на знак, не вызывали проскальзывания фундамента назад через почву. Снова проверка скольжения должна быть выполнена для комбинаций нагрузок 1 и 2.

Сила скольжения (H

_d ) – Комбинация нагрузок 1

Сила скольжения просто эквивалентна общей силе ветра, умноженной на частный коэффициент, который для неблагоприятного переменного воздействия равен 1,5, как взято из таблицы NA.A1.2 ( B) – BS EN 1990 NA, как показано внизу этой страницы.

Сила сопротивления (R

_d ) – Сочетание нагрузок 1

Сопротивление грунта скольжению зависит от площади основания и прочности грунта на сдвиг. Следовательно, сопротивление скольжению можно рассчитать с помощью следующего уравнения, где A — площадь основания фундамента, а C _u;d — это сопротивление сдвигу грунта в недренированном состоянии, умноженное на частный коэффициент, который в данном случае можно принять равным 1,0, как показано в таблице ниже.

Разрушение или чрезмерная деформация грунта (предельное состояние GEO) — скольжение — заключение

Фундамент подушки знака считается безопасным, если сила сопротивления больше или равна силе скольжения.

Комбинация нагрузок 2

Затем этот процесс повторяется для комбинации нагрузок 2 с использованием другого частичного коэффициента грунта, взятого из приведенной выше таблицы (M2 равно 1,4), и другого частичного коэффициента нагрузки 1,30, взятого из Таблицы NA.A1.2 ( А) – БС ЕН 1990 NA, как показано внизу этой страницы.

Разрушение или чрезмерная деформация грунта (предельное состояние GEO) – подшипник

Фундамент также необходимо проверить на разрушение опорного давления грунта. Опять же, проверка давления подшипника должна быть выполнена для комбинаций нагрузки 1 и 2.

Давление подшипника (V

_d ) – Комбинация нагрузки 1

Сначала эксцентриситет реакции (от базового центроида) должен быть рассчитан с использованием приведенного ниже уравнения. где L — ширина фундамента, а x — эксцентриситет, рассчитанный для опрокидывающего момента (Сочетание нагрузок 1).

Если это значение меньше L/6, то реакция находится в пределах центральной трети фундамента. Это считается наилучшей практикой, поскольку это устранит риск отрицательного опорного давления при попытке поднять одну сторону фундамента, но это не обязательно.

Максимальное давление на опору можно рассчитать с помощью приведенного ниже уравнения, где W _k — вес фундамента (длина x ширина x глубина x плотность (обычно около 24,0 кН/м ³ ), γ _f — частный коэффициент для ULS, который равен 1,35, взятому из таблицы ниже (PAF Class 1), e — эксцентриситет, рассчитанный выше, L — ширина фундамента, а W — длина фундамента.0007

Несущая способность (R

_d;v ) – Комбинация нагрузок 1

Несущая способность грунта может быть рассчитана несколькими различными способами на основе испытаний несущей способности на месте или свойств грунта. Там, где геотехническая информация недоступна, часто используется разумно консервативное значение 100 кПа.

Калькулятор проектирования фундамента для вывесных столбов CivilWeb включает один метод оценки несущей способности грунта на основании прочности на сдвиг недренированного грунта и удельного веса. Эти уравнения показаны ниже, где c _u – прочность грунта на сдвиг в недренированном состоянии, h _b – высота любого грунта над фундаментом, T – глубина основания, г _грунт – удельный вес грунта, W – фундамент длина, а L – ширина фундамента.

Разрушение или чрезмерная деформация грунта (предельное состояние GEO) – заключение по опоре

Фундамент подушки знака считается безопасным, если несущая способность грунта больше или равна максимальному опорному давлению.

Комбинация нагрузок 2

Затем этот процесс повторяется для комбинации нагрузок 2 с использованием эксцентриситета опрокидывания, рассчитанного для комбинации 2, с использованием другого частичного коэффициента грунта, взятого из таблицы ниже (M2 равно 1,4), и другого частичного коэффициента нагрузки, равного 1,00. .

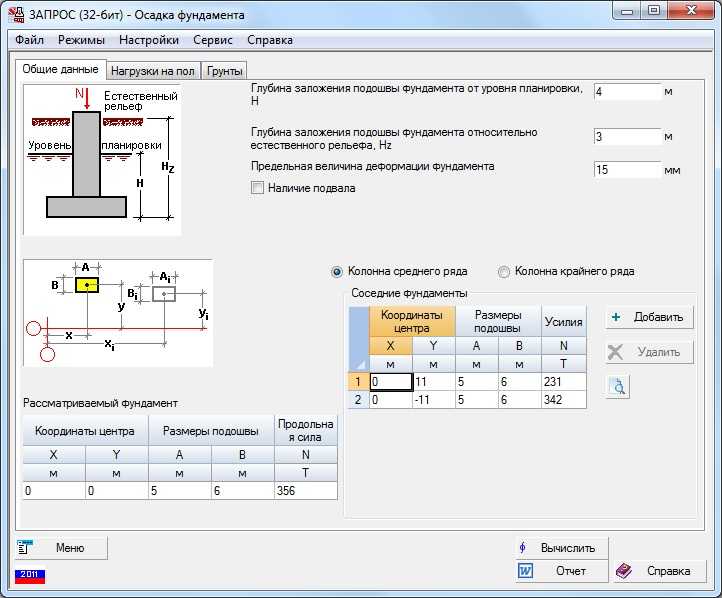

Проект фундамента с подкладкой для указателя – проверка осадки

Наконец, предполагаемый фундамент должен быть проверен на возможные проблемы с осадкой. Поскольку основания для типичных дорожных знаков относительно просты и не особенно чувствительны к осадке, считается разумным не проводить подробные расчеты осадки. Вместо этого в Калькуляторе проектирования фундаментов для указателей CivilWeb предполагается, что осадки будут соответствующим образом ограничены, если несущая способность грунтов по крайней мере в 3 раза превышает приложенное опорное давление. Если этот случай не соблюдается, то в электронной таблице рекомендуется провести более подробное исследование площадки и выполнить расчеты осадки.

Дестабилизирующий момент (E

_k )

Дестабилизирующий момент рассчитывается по приведенному ниже уравнению, где F _rep — сила ветра, z — высота центра тяжести знака над землей, h _b — глубина любого грунта над фундаментом, Т – высота фундамента;

Восстанавливающий момент (R

_k ) и эксцентриситет от центра основания (e)

Восстанавливающий момент можно рассчитать с помощью приведенного ниже уравнения, где W _k — общий вес бетонного основания (длина x ширина x глубина x плотность (обычно около 24,0 кН/м ³ ), L — ширина основания, Y равно W _k , а x — эксцентриситет ( от края фундамента)

Требуемый максимальный эксцентриситет (x) может быть затем определен путем преобразования этого уравнения. Этот эксцентриситет от базовой кромки затем преобразуется в эксцентриситет от основного центра (e) с использованием следующего уравнения;

Максимальное давление подшипника (V

_k )

Максимальное опорное давление теперь можно рассчитать с помощью следующего уравнения, если реакция находится в пределах центральной трети фундамента;

Если реакция не находится в пределах центральной трети фундамента, необходимо использовать следующее уравнение;

Допустимая несущая способность (R

_all;v )

Теперь максимальное опорное давление сверяется с допустимой несущей способностью грунта. Чтобы рассчитать это, сначала определите предельную несущую способность (R _k;v ) необходимо рассчитать по приведенной ниже формуле, где c _u — прочность недренированного грунта на сдвиг, h _b — высота любого грунта над фундаментом, T — глубина основания, g _грунт — удельный вес грунта, W — длина фундамента, а L — ширина фундамента.

Заключение

Допустимая несущая способность рассчитывается как треть предельной несущей способности. Если максимальное опорное давление превышает допустимое опорное давление, рекомендуется выполнить более подробные расчеты, особенно в тех случаях, когда может быть проблемой некоторая умеренная осадка фундамента.

Проект фундамента подушки для вывесок часто не завершается в деталях из-за относительной сложности необходимых проверок конструкции и, как правило, низкого риска и стоимости фундаментов для подушек для вывесок. Однако, как правило, слишком консервативно использовать стандартные конструкции фундаментных плит для ряда различных указателей. Это особенно касается больших вывесок, когда оптимизированная конструкция подушки фундамента обеспечивает значительную экономию и лучшее понимание рисков.

Калькулятор проектирования фундамента для вывесных столбов CivilWeb позволяет проектировщику выполнить расчет фундамента для вывесных столбов в соответствии со стандартом BS EN 19.
