Расчёт арматуры, рассчитать арматуру, таблица расчёта арматуры -Статьи

Армирование фундамента

Посредством несущей способности почвы и расчетных нагрузок определяется размер и тип фундамента.

Расчет арматуры для выполнения армирования плитного фундамента

Для данных целей оптимально использовать арматуру, имеющую ребристую поверхность. Поэтому идеально подойдет арматура класса А3, диаметр которой составляет свыше 10 мм. Как показывает практика, чем больше будет диаметр арматуры, тем крепче фундаментальная основа. Толщина прутка в первую очередь зависит от типа почвы и веса жилого строения. Когда грунт достаточно плотный, то фундамент будет деформироваться значительно меньше.

Чем тяжелее возведенный дом, тем соответственно будет больше нагрузка на фундамент, поэтому при возведении основы важно учитывать каждую специфичную деталь, чтобы в итоге фундаментная основа была прочной и устойчивой к небольшим земным подвижкам.

Если Вы возводите каркасный, деревянный либо щитовой дом на почве, которая отличается хорошей несущей способностью, то специалисты рекомендуют применять арматуру диаметром также 10 мм. Когда строится тяжелый дом на плитном фундаменте, то задействуются арматурные прутья, диаметр которых составляет от 14 до 16 мм.

На практике арматурный каркас выполняется с шагом сетки в 20см. Жилой дом, размером 8м х 10м необходимо уложить:

(8/0,2+1) + (10/0,2+1) = 41 (прутки по 6 м) + 51 (прутки по 10 м) = 92 прутка.

Плитный фундамент состоит из 2-х поясов армирования:

1.​ Верхний.

2.​ Нижний.

Именно по этой причине общее количество прутков удваивается. Соответственно получается:

92*2 = 184 прутка, в том числе 82 прутка по 6м и 102 прутка по 10м.

Итого: 82*6+102*10 = 1 512м арматуры.

Верхняя сетка соединяется с нижней. Такое соединение должно быть выполнено в каждом пересечении продольных прутков арматуры с поперечными.

Количество соединений составит:

41*51 = 2 091 шт.

При толщине плиты в 20см. расстояние каркаса до поверхности плиты составит 5см. Для соединения необходимы арматурные прутки, длина которых равна 20-5-5 = 10см. либо 0,1м. Итоговая длина прутков для соединения:

2 091*0,1 = 209,10 м.

Общее количество арматуры на плитный фундамент составляет:

1 512+209,10 = 1 721,10 м.

Расчет необходимого количества вязальной проволоки

При каждом пересечении прутков будет 2 вязки арматуры:

• ​ соединение продольного прутка с поперечным;
•  вторая вязка с вертикальным прутком.

Количество соединений в верхнем поясе:

41*51 = 2 091шт.

В нижнем поясе будет аналогичное количество соединений.

Итоговый показатель соединений составит:

2 091*2 = 4 182шт.

Для каждой вязки арматуры понадобится вязальная проволока, которая будет сложена вдвое и иметь длину 15см. либо 30см. чистой длины.

Итоговое количество вязальной проволоки равняется числу соединений, которое умножается на число вязок, в каждом соединении умноженное на длину проволоки на одну вязку:

4 182*2*0,3 = 2 509,20

Расчет требуемого количества арматуры с целью проведения армирования ленточного фундамента

На практике плитный фундамент подвержен большему изгибу нежели ленточный. По этой причине при возведении ленточного фундамента применяется арматура меньшего диаметра. Если строится малоэтажный дом, то оптимально применять арматурные прутья, диаметр которых составляет от 10 до 12мм, иногда этот показатель равен 14мм.

При армировании ленточного фундамента применяются 2 пояса: продольные прутья арматуры укладываются на расстоянии 5см. от поверхности фундамента в его нижней и верхней части. Данное действие выполняется независимо от высоты ленточного основания. Так как продольные прутки несут всю нагрузку, оказываемую на фундамент, рационально использовать ребристую арматуру класса А3.

Вертикальные и поперечные прутки армирующего класса ленточного фундамента несут значительно меньшую нагрузку, поэтому лучше применять гладкую арматуру класса А1. Если ширина ленточного фундамента составляет 40см., то достаточно воспользоваться 4-мя продольными прутками, соответственно 2 снизу и 2 сверху. Когда ситуация предполагает строительство дома на подвижном грунте, либо при условии большей ширины фундамента, правильно применить 3-4 продольных прутка в каждом поясе.

Длина ленточного фундамента жилого дома 8м*10м с 2-мя внутренними стенами будет равняться:

8+10+8+10+8+10 = 54м.

При ширине фундаментного основания в 60см и армировании в 6 продольных ребристых прутьев, их длина составит:

54*6 = 324м.

При ситуации если вертикальные и поперечные прутья устанавливаются с шагом в 0,5м, ширина фундамента – 60см, высота 190см и отступы прутков каркаса по 5см от поверхности основания, то длина гладкой арматуры, диаметром 6мм на каждое соединение составит:

(60-5-5)*2+(190-5-5)*3 = 640см (6,4м)

Итого соединений будет:

48/0,5+1 = 97шт.

Соответственно на них потребуется арматуры:

97*6,4 = 620,80 м.

Каждое из соединений имеет 6 пересечений для вязки арматуры и требует использования 12 кусков вязальной проволоки. Длина проволоки, исходя из расчета на одну связку — составляет 30см. Общий расход такой проволоки на каркас ленточного фундаментного основания:

0,3м*12*97 = 349,20м.

Расчет количества арматуры для столбчатого фундамента

В процессе армирования столбиков фундаментного основания желательно применять арматуру, диаметр которой составляет 10-12мм. Горизонтальные прутья (из гладкой арматуры, диаметр которой равен 6мм) предназначены для связки вертикальных, с целью получения единого каркаса. Вертикальные прутки делаются из ребристой арматуры класса А3.

Чаще всего армирующий каркас столбика выполняется с использованием 2-6 прутков, длиной, которая равна высоте столба. Прутки распределяются равномерно внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40-50см. Когда планируется армирование столбика, длиной 2м и диаметром 40см, то можно остановиться на использовании 4-х арматурных прутков, диаметром 12мм, которые будут располагаться друг от друга на расстоянии 20см. Прутья перевязываются гладкой арматурой, диаметр которой составляет 6мм в 4-х местах.

Расход ребристой арматуры на вертикальные прутья 2м*4 = 8м. Расход гладкой арматуры составит 0,2*4*4 = 3,2м. Соответственно, для 48 столбиков необходимо гладкой арматуры в количестве 3,2м*48 = 153,60м, ребристой — 8м*48 = 384м. К 4-м вертикальным пруткам в столбике крепится 4 горизонтальных. Для связки таких прутков понадобится:

0,3м*4*4 = 4,8м вязальной проволоки.

Для всего фундаментного основания, состоящего из 48 столбов необходимо:

4,8м*48 = 230,40 м проволоки.

Высчитываем количество арматуры

Применяется во всех видах строительства. Широкое распространение он получил из-за небольшой стоимости и возможности формировать конструкции любых размеров.

Зачем нужен каркас из арматуры

Бетон – искусственно созданный строительный материал, в состав которого входит вяжущее вещество и разнообразные наполнители (песок, гравий) и вода. Исключением служит асфальтобетон. В его состав вода не входит. Смесь всех компонентов через время отвердевает и становится монолитом, который очень стойкий к разрушению.

Имея столько положительных качеств бетон, при определенных нагрузках, становится хрупким материалом.

Монолитные блоки не переносят сгибания и растягивания. В уже построенном доме, при просадке грунта, в каком-либо месте на бетонный монолитный фундамент будет действовать продольная нагрузка, которая может привести к деформации блока или его разрушению.

Такие же проблемы могут возникать и на углах постройки. Просадка или вспучивание грунта даст нагрузку на изгиб и как следствие на растягивание.

Возникают трещины. Причина: неправильный определение свойств почвы, грунт по длине фундамента неоднородный и на разных участках по-разному воспринимает нагрузку.

Для уменьшения такого влияния на бетон применяется армирование, которое поможет защититься от подобных воздействий.

Правильное армирование

Армирование бетона обычно выполняется с использованием стальных прутков диаметром от 8 до 14 мм, хотя ее толщина зависит от общей толщины изделий. Вертикальная и поперечная решетки служат больше для связки, чем для крепости конструкции.

Основная нагрузка в проблемных случаях ложится на продольные прутья, которая должна быть изготовлена обязательно из ребристых прутков.

Подготовленная сетка с ячейкой 20 или 30 сантиметров укладывается на место заливки в каркас опалубки. Обычно используют два слоя сетки, которая должна заполнить все пространство бетонирования, а особенно проблемные участки — углы конструкции.

Верхняя и нижняя решетки соединяют между собой обычной проволокой посредством металлических прутьев. Сетка обязательно должна быть в толще бетона, а не на поверхности. Слой раствора над или под сеткой не должен быть меньше 20 мм. Это защитит металл от быстрой коррозии и продлит срок службы железобетона.

Формула

Универсальной формулы для определения количества металла для применения, необходимой для заливки монолитной плиты не существует. Можно изучить «СП 52-101-2003 бетонные и железобетонные конструкции без предварительного напряжения арматуры» и получить необходимые данные.

На сайтах производителей стройматериалов металла есть онлайн калькуляторы для получения данных количества, веса и стоимости необходимого количества катанки для постройки, укрепления фундамента. Вычисления очень приблизительные и только квалифицированный специалист даст правдивую информацию.

Как рассчитать количество

Расчет арматуры на монолитную плиту металла для армирования бетонного фундамента или перекрытия нужно начать с расчета.

Определить размеры фундамента. Учесть, что размер фундамента больше размера стен постройки.

В зависимости от этих размеров рассчитать количество слоев армирования. Число прутьев в одном слое будет зависеть от ширины фундамента. Вычисления проводить для ячеек 20 см, 30 см. Для укрепления верхнего и нижнего слоя используют подпорки.

Расход на один квадратный метр решетки примерно 1 погонный метр.

Верхний и нижний слой армировки соединяют с подпорками, которые вяжут проволокой. Это тоже надо учесть.

В зависимости от нагрузки на фундамент выбирают толщину прутьев. Она может быть 10-14 мм. Этот параметр тоже очень важен, потому что от диаметра прутка зависит вес одного метра, а пруток продается в килограммах, а не в метрах.

Так можно сделать расчет арматуры на монолитную плиту, которая будет служить фундаментом строящегося здания. Прутья продольные должны применяться только ребристые, а поперечные и подпорки можно выполнить из гладкого прутка.

Пример

Провести расчет арматуры на монолитную плиту. Исходные данные: рассчитать количество и вес арматуры, необходимой для заливки монолитного основания для здания размером 6*8 метров.

Высота заливки 60 см, ширина – 60 см, длина получится (6+0,2)*(8+0,2) = 50,84 м. 0,2 м берется на то, что размер основания больше размера стен.

Учитывая то, что решетка должна быть накрыта слоем бетона минимум на 2 см, можно рассчитать длину прутьев:

6+0,2-0,02-0,02=6,16 м. – длина прутьев на одну сторону

8+0,2-0,02-0,02=8,16 м. – длина на другую сторону

Ширина блока 60 см. Значит на решетку пойдет 3 прутка и ячейка будет: (60-2-2)/3=18,7 см, что соответствует норме.

(6,16*3+8,16*3)*2=85,92 м – длина прутка на 1 слой

85,92*2=171,84 м – всего ребристых прутьев.

Если поперечные прутки укладывать через 20 см, то понадобится:

6,16/0,2=31 шт., 8,16/0,2=41 шт.

По предыдущим данным получить размер поперечных элементов 18,7*2=35 см.

Для установки поперечных элементов нужно 35*(31+41)*2=50,4 м.

Рассчитать количество квадратных метров решетки (6,16+8,16)*2=28,64 м2

Получить метраж прутка на стойки 28,64*1=28,64 м. Результат 28,64+50,4=79 м на поперечные и стойки.

Итого:172 м ребристых прутьев, 79 м гладких.

Вычисления очень приблизительные.

Для одноэтажного здания достаточным будет диаметр в 10 мм.

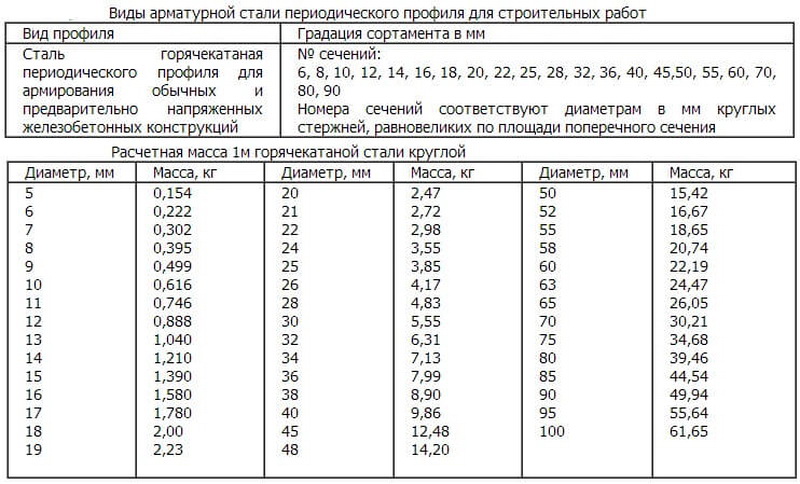

Из таблиц взять данные:

1 метр 10 мм прутка весит 0,617 кг.

(172+79)*0,617=155 кг.

1 м 12 мм прутка – 0,888 кг

(172+79)*0,888=223 кг.

Можно купить 12 мм катанку или 10 мм. Разница будет в цене и в запасе прочности залитого основания.

При строительстве зданий необходимо применять армирование монолитного бетона. Затраты на приобретение металла увеличат расходы, но уберегут в дальнейшем от расходов на восстановление треснувшего или осевшего помещения.

Читайте статьи

Выбираем арматуру для ленточного фундамента

Все что нужно знать о фундаментах

Какой вес у 1м2 арматуры

Как работать с бетоном зимой

Методы расчета количества арматуры в бетонной конструкции

🕑 Время чтения: 1 минута

Оценка количества стальной арматуры является необходимым шагом в расчете стоимости железобетонной конструкции наряду с другими строительными материалами согласно строительному чертежу. Точный расчет арматуры в здании играет важную роль в общей стоимости проекта. Расчет арматуры производится по чертежам и графику гибки стержней. В случаях отсутствия чертежей и графиков количество обычно описывается в соответствии с требованиями Стандартный метод измерения строительных работ .

Состав:

• Методы оценки количества армирования:
• Метод-1: Оценка армирования (метод большого пальца)
• Метод-2: Оценка армирования (точный метод):
  900 11 Количество стержней:
  • Длина реза:
  • Для хомутов:
• Расчетное количество арматуры в кг:

Методы армирования Расчетное количество: Существуют разные методы оценки количества армирования; три метода различной точности:

Метод-1: оценка армирования (метод большого пальца) Этот простейший метод основан на типе конструкции и объеме железобетонных элементов.

Средние значения для типовых бетонных рам: Тяжелая промышленность = 130 кг/м ³ Коммерческий = 100 кг/м ³ Институциональный = 90 кг/м ³ Жилой = 85 кг/м ³ Однако, несмотря на то, что это самый простой метод проверки общего предполагаемого количества арматуры, в то же время он является наименее точным и требует значительного опыта для разбивки тоннажа до требований стандартного метода измерения. Разбивка некоторых элементов приведена ниже,

Стандартный метод измерения

Метод-2: оценка армирования (точный метод): Это наиболее точный метод количественной оценки арматуры. Этот метод требует чертежей и графиков. Чертежи, используемые в этой оценке, являются репрезентативными для реальной конструкции. Эскизы включают предполагаемую форму детализации и распределения основного и вспомогательного армирования. Допуск на дополнительную сталь для отклонений и отверстий может быть сделан путем осмотра. Возьмем пример и оценим количество арматуры в методе,

Детали армирования типовой балки

Поперечное сечение типовой балки

Расчет: Стержень 1 : б = 4000 + (2 х 230) – (2 х 40) = 4380 Никаких изгибов, следовательно, никаких отчислений Длина резки = 4380 мм Бар 2 : а = 200 б = 4000 + (2 х 230) – (2 х 40) = 4380 Вычет : (2 x диаметр x количество изгибов) = 2 x 20 x 2 Длина резки = (2×200) + (4380) – (2x20x2) = 4700 мм Бар 3: а = 230 – (2х40) = 140 с = 375 – (2х40) = 285 Длина резки: (2А + 2С) + 24d = (2х140 + 2х285) + 24х8 = 1042 мм Кол-во хомутов: (4000/180) + 1 = 23,22 = 24

Таблица гибки стержней для балки

Количество стержней: Предположим, что шаг хомутов равен 150 ц/с, а длина, по которой они расположены, составляет 6800 мм, мы можем найти количество стержней по формуле ниже [Длина / Интервал] + 1 = количество стержней [ 6800 / 150] + 1 =  46,33 В этом случае мы всегда округляем. Следовательно, нам потребуется 47 стремян.

Длина резки: Мы должны помнить, что сталь пластична по своей природе и подвержена удлинению. Следовательно, длина стержня увеличивается при введении изгибов или крючков. Следовательно, необходимы определенные вычеты, чтобы компенсировать это увеличение длины. Длина резки = истинная длина стержня – вычеты Для 45 градусов Длина резки = общая длина – 1 x диаметр стержня x количество изгибов Для 90 градусов Длина резки = общая длина – 2 x диаметр стержня x количество изгибов

Для стремян: Крюк 90 градусов: Длина стремени = (2А + 2В) + 20 х диаметр Крюк 135 градусов: Длина стремени = (2А + 2В) + 24 х диаметр

Оценка количества арматуры в кг:

Оценка количества арматуры в кг

**Удельный вес в кг/м рассчитывается по формуле = D ² /162 Для стержня 8 мм = 8 ² /162 = 64/162 = 0,395 кг/м

Расчет арматуры для плиты: пошаговый процесс

Это пошаговый процесс расчета арматуры для перекрытия.

Следуя этому процессу, вы можете легко рассчитать количество стали, необходимое для любого типа плиты.

Итак, давайте изучим процесс…

В проекте строительства здания вам необходимо рассчитать количество арматуры для закупки.

Не следует покупать всю необходимую сталь для проекта за один раз. Причина в том, что он блокирует огромную сумму денег. Также требуется большое место для штабелирования стали.

По этим причинам вы должны покупать сталь всякий раз, когда она вам нужна.

В моем проекте я обычно заказываю сталь для колонн, плит и балок перекрытий только за один раз.

Вы должны сделать это.

Поэтому необходимо рассчитать количество стали на сляб.

Для этого:

Шаг 1: Получите план компоновки перекрытий

План компоновки перекрытий — это чертеж, который вы найдете в книге чертежей конструкций.

Это как-то похоже на картинку ниже:

Как видите, на плане расположения перекрытий часто не указаны размеры.

Но вам понадобятся размеры для расчета количества стали. Вы можете получить размеры из чертежа компоновки колонны.

А вот пример чертежа компоновки колонны:

Иногда можно получить размер плиты из архитектурного чертежа.

Если вы найдете план компоновки перекрытий с размерами в своей книге архитектурных чертежей, вам не нужно рассчитывать размеры по плану компоновки колонн.

В таком случае ваша задача будет легкой.

Архитектурный план расположения перекрытий обычно выглядит так:

Если вы не найдете плана расположения плит с размерами, просто рассчитайте размеры по плану расположения колонн и запишите их карандашом на плане расположения плит.

Теперь…

Шаг 2: Получите детали армирования перекрытия

Детали армирования перекрытия представляют собой отдельные чертежные листы, на которых показаны детали размещения стали в плитах.

И вы получите эти листы чертежей в книге чертежей конструкций.

В строительных проектах используются различные типы плит. А также используются различные типы конструкций армирования.

Например, вы найдете односторонние плиты с кривошипами, как показано на рисунке ниже:

Вы также найдете двухсторонние плиты с кривошипами в обоих направлениях, как показано на рисунке ниже:

И вы найду плиты без шатунов.

Чертеж армирования плиты какого типа вы получите из своей книги чертежей конструкций, не беспокойтесь, процесс расчета такой же.

Но вам нужно…

Шаг 3: Внимательно изучите чертеж

Допустим, чертеж детали армирования для нашего примера плиты показан на рисунке ниже:

And

Посмотрите, в плита нашего примера. Все полосы прямые.

В разных панелях плит используются стержни разных размеров. Расстояние между стержнями также разное.

Учитывая все это, вам необходимо решить, с чего начать расчет арматуры для плиты.

В моем случае я сначала маркирую каждую панель плиты буквой, как показано на рисунке ниже:

( Совет для профессионалов: Не используйте ручки для маркировки. Используйте карандаш. Чтобы потом можно было стереть метку .)

Я покажу вам процесс расчета арматуры панели перекрытия «А».

Следуя этому процессу, вы можете рассчитать арматуру для остальных панелей.

Шаг 4: Процесс расчета арматуры панели перекрытия-A

4.1: Расчет основных стержней

Основная арматура панели плиты «А» обозначена как (1).

Детали арматуры (1) 10 мм Ø @ 8″ c/c .

Сначала получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

Здесь:
Длина панели «А» = 17′ — 1½″ или 17,12′
Расстояние между стержнями = 8″ или 0,67′

Итак,

Количество стержней = (17,12 ÷ 0,67) + 1

= 26,55

Сай, 27 шт.

Далее, получите длину стержня

Длина стержня равна,

= Чистый пролет + (2 × ширина балки)

Здесь:

Чистый пролет = 8′-5″ или 8,42′
Ширина балки = 10″ или 0,83′

Итак,

Длина стержня для панели «А» равна,

= 8,42′ + (2 × 0,83′)

= 10,08′ 9000 3

Скажем, 11′

[ ПРИМЕЧАНИЕ: вы могли заметить, я не вычитал чистое покрытие из длины стержня при расчете длины стержня. Если бы это был кривошип, я бы не добавлял длину кривошипа, чтобы получить длину стержня. Забудьте обо всем этом. На самом деле вам не нужно думать об этих вещах, рассчитывая количество стали для члена RCC. Эти вещи вам понадобятся при получении фактической длины резки стержня, либо для подготовки графика гибки стержня, либо для резки стержня для фактического размещения. ]

Наконец, рассчитайте общую длину основных стержней для панели A

Формула:

= Количество стержней × длина стержня

= 27 × 11′

= 900 05 297 футов . (Ø 10 мм)

4.2: Расчет нижних распределительных стержней (переплет)

Распределительный стержень обозначен как (2) .

Детали усиления (2) 10ммØ@10″ c/c .

Сначала получите необходимое количество стержней

Формула:

Количество стержней = (ширина ÷ расстояние) + 1

Здесь:

Ширина = 8′-5″ или 8,42′
Расстояние между стержнями = 10 дюймов или 0,83 ′

Итак,

Количество баров = (8,42 ÷ 0,83) + 1

= 11,14

Скажем, 12 шт.

Далее, получите длину стержня (нижний распределительный стержень)

Длина стержня

= Пролет в чистоте + (2 × ширина балки)

Здесь:

Пролет в свету = 17′-1½″ или 17,12′
Ширина балки = 10″ или 0,83′

Итак,

Длина распределительного стержня,

= 17,1 2′ + (2 × 0,83 ′)

= 18,78′

Скажем, 19′

Наконец, рассчитайте общую длину распределительных стержней

Формула:

= Количество стержней × длина стержня

= 12 × 19′

= 228 футов (Ø 10 мм).

4.3: Расчет дополнительных нижних баров

Дополнительные нижние стержни отмечены как (3).

Детали усиления (3) 1-12 мм Ø между стержнями.

Теперь получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ интервал) + 1

Здесь:

Длина = (17′ -1½″) – (1′-8″) – (3′-4″) = 12,12′
Расстояние между стержнями = 8″ или 0,67′ [поскольку расстояние в (1) равно 8″]

Итак,

Количество бары = (12,12 ÷ 0,67) + 1

= 19. 09

Сэй, 20 шт.

Далее, получите длину стержня (дополнительный нижний стержень)

Длина стержня равна

= Чистый пролет – вычет с обоих концов

Здесь:

Чистый пролет = 8′ — 5 дюймов или 8,42
Вычет с одного конца = 10 дюймов или 0,83 фута
Вычет с другого конца = 1 фут-8 дюймов или 1,67 фута

Итак,

Длина дополнительной нижней планки равна,

= 8,42 фута – 0,83′ – 1,67′

= 5,92′

Скажем, 6′

Наконец, рассчитаем общую длину дополнительного днища

Формула:

= Количество стержней × длина стержня

= 20 × 6′

= 180 футов.

4.4: Расчет верхних стержней

Вот детали верхней арматуры панели перекрытия A:

Посмотрите:

У нас есть верхние стержни на всех четырех сторонах панели перекрытия.

Отметьте эти стороны как север, юг, восток и запад. Вот так:

Чтобы вы могли легко отслеживать, для какой стороны вы рассчитали усиление.

При этом:

Сначала получите количество необходимых баров

Формула:

Количество баров = (длина ÷ расстояние) + 1

Получите количество баров на СЕВЕР 9 Сторона 0006.

Здесь:

Длина = 8′-5″ или 8,42′
Шаг стержней = 6″ или 0,50′

Итак,

Количество стержней = (8,42 ÷ 0,5 0) + 1

= 17,84

Сэй, 18 шт.

Затем получите количество баров на стороне ЮГ .

Поскольку длина в свету и расстояние между стержнями такие же, как на СЕВЕРНОЙ стороне. Таким образом, количество баров на ЮЖНОЙ стороне такое же, как и на СЕВЕРНОЙ стороне.

То есть:

18 шт.

Теперь получите количество баров на стороне EAST .

Здесь:

Длина = 17′-1½″ или 17,12′
Расстояние между стержнями = 6″ или 0,50′

Итак,

Количество баров = (17,12 ÷ 0,50) + 1

= 35,24

Скажем, 36 шт.

И,

Наконец, получите количество баров на стороне ЗАПАД .

Поскольку длина в свету и расстояние между стержнями такие же, как и на ВОСТОЧНОЙ стороне. Таким образом, количество баров на ЗАПАДНОЙ стороне такое же, как и на ВОСТОЧНОЙ стороне.

То есть:

36 шт.

Далее, получите длину стержня

Длина стержня,

= Длина в разложенном состоянии + ширина балки + крюк

>Для СЕВЕРНОЙ стороны

Здесь:

Длина в выдвинутом состоянии = 4′-4″ или 4,33′

Ширина балки = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]

= 144 мм или 5,67″ [25,4 мм = 1″]

0r 0,47′

Скажем, 0,50′

Итак,

Длина дополнительной верхней планки для СЕВЕР сторона,

= 4,33′ + 0,83′ + 0,50′

= 5,66′

Say, 6′

>ЮЖНАЯ сторона

Здесь:

Длина в расширенном состоянии = (4′-4″) + (5′-2 ″)

= 9′- 6 ″ или 9,5 ′

Ширина луча = 10 ″ или 0,83 ′

Крюк = 12d = 12 × 10 [D — диаметр стержня, которая составляет 10 мм]

= 120 мм или 4,72 ″ [25,4 мм = 1 ″]

0r 0,39′

Say, 0,50′

So,

Длина дополнительной верхней планки для ЮГ сторона составляет,

= 9,5′ + 0,83′ + 0,50′

= 10,83′

Скажем, 11′

>ВОСТОЧНАЯ сторона

Здесь: 9000 3

Увеличенная длина = 2 фута-1 дюйм или 2,08 фута

Балка ширина = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]

= 144 мм или 5,67 дюйма [25,4 мм = 1 дюйм]

0r 0,47 фута 900 03

Скажи , 0. 50′

Итак,

Длина дополнительного верхнего стержня для ВОСТОК сторона равна,

= 2,08′ + 0,83′ + 0,50′

= 3,41′

Скажем, 4′

>ЗАПАДНАЯ сторона

Здесь:

Длина в расширенном состоянии = (1′-10″) + (2′-1 ″)

= 3′- 11 дюймов или 3,92 фута

Ширина балки = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 10 [d — диаметр стержня, который равен 10 мм]

= 120 мм или 4,72 дюйма [25,4 мм = 1 ″]

0r 0,39′

Say, 0,50′

So,

Длина дополнительного верхнего стержня для стороны WEST ,

= 3,92′ + 0,83′ + 0,50′

= 5,25′

Скажем, 6′

Наконец, вычислите общую длину

Формула:

= Количество стержней × длина прутка

>Для СЕВЕРНОЙ стороны

= 18 × 6 футов

= 108 футов (Ø 12 мм)

>Для ЮЖНОЙ стороны

= 18 × 11 футов

= 198 футов (Ø 12 мм)

>Для ВОСТОЧНОЙ стороны

= 36 × 4′

= 144 фута (Ø 10 мм)

>Для ЗАПАДНОЙ стороны

= 36 × 6 футов

= 216 футов (Ø 10 мм) 9 0003

4.

5 Расчет верхнего распределительного стержня

Верхние распределительные стержни не т показано на нашем рисунке.

Но это показано в деталях арматуры.

Везде, где верхние арматурные стержни, нам необходимо предусмотреть там распределительные стержни.

Если бы это было показано на чертеже, то выглядело бы так ( цвет желтый ):

С этим:

1. Получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ интервал) + 1

>Для NOR Сторона TH:

Если представить распределительные стержни СЕВЕРНОЙ стороны, то они будут выглядеть так:

Здесь:

Длина = 4′-4″ или 4,33′
Расстояние между стержнями = 10″ или 0,83′

Итак,

Количество баров = (4,33 ÷ 0,83) + 1

= 6,21

Сэй, 7 шт.

>Для ЮЖНОЙ стороны:

Представьте себе распределительные стержни ЮЖНОЙ стороны. это будет выглядеть:

Здесь:

Длина = 10′-4″ или 10,33′
Расстояние между стержнями = 10″ или 0,83′

Итак,

Количество стержней = (10 0,33 ÷ 0,83 ) + 1

= 13,44

Сэй, 14 шт.

>Для стороны ВОСТОК:

Распределительные шины стороны ВОСТОК будут выглядеть так:

Здесь:

Длина = 2′-1″ или 2,08′
Расстояние между стержнями = 10″ или 0,83′

Итак,

Количество стержней = (2,08 ÷ 0,83) + 1

= 3,50

Сай, 4 шт.

>Для ЗАПАДНОЙ стороны:

Распределительные шины ЗАПАДНОЙ стороны будут выглядеть следующим образом:

Здесь:

Длина = 4′-9″ или 4,75′
Расстояние между шинами = 10″ или 0,83′

Итак,

Количество баров = (4,75 ÷ 0,83) + 1

= 6,72

Скажем, 7 шт.

2. Получить длину стержня

Здесь длина стержня равна

= Пролет плиты в свету + 2 × ширина балки .

Для:

>СЕВЕРНОЙ стороны

Длина распределительного стержня

= (8′-5″) + 2 × 10″

= 10,08′

Сэй, 11′

>ЮЖНАЯ сторона

Длина распределительной шины на южной стороне будет такой же, как и на северной стороне.

Это 11 минут.

>ВОСТОЧНАЯ сторона

Длина распределительного стержня на восточной стороне равна,

= (17′-1½″) + 2 × 10″

= 18,78′

Скажем, 19′

> ЗАПАДНАЯ сторона

Длина распределительной шины на западной стороне такая же, как и на восточной стороне.

То есть: 19’.

3. Расчет общей длины верхних распределительных стержней

Формула:

= Количество стержней × длина стержня

>СЕВЕРНАЯ сторона

= 7 × 11′

= 77′ (10 ммØ)

>ЮЖНАЯ сторона 900 03

= 14 × 11 футов

= 154 фута (Ø 10 мм)

>ВОСТОЧНАЯ сторона

= 4 × 19′

= 76′ (10 ммØ)

>ЗАПАДНАЯ сторона

= 7 × 19′

= 133′ (Ø 10 мм)

Итак Итак, мы рассчитали все стержни в панели плиты «А».

Теперь пришло время…

4.6: Суммировать все стержни

• Основные стержни = 297 футов (10 мм Ø)
• Нижние распределительные стержни = 228 футов (10 мм Ø)
• Дополнительные нижние стержни = 1 80 футов (Ø 12 мм)
• Верхние стержни с северной и южной стороны = 108+198= 306 футов (12 мм Ø)
• Верхние стержни с восточной и западной стороны = 144+216= 360 футов (10 мм Ø)
• Верхние распределительные стержни = 77+154+76+133= 440 футов (Ø 10 мм)

Всего:

• стержней Ø 10 мм = 297+ 228+360+440 = 1325 футов.
• Стержни Ø 12 мм = 180+ 306 = 486 футов.

Как вы знаете, сталь продается на рынке килограммами. Итак, переведите длину в килограммы.

• Стержни диаметром 10 мм = 1325 футов × 0,19 = 251,75 кг. Скажем, 252 килограмма .
• Стержни Ø 12 мм = 486 × 0,27 = 131,22 кг. Скажем, 132 килограмма .

Как видите, суммировать все столбцы немного сложно.
