Расчет фундамента – Онлайн калькулятор

Для того чтобы начать расчет, выберите один из предложенных вариантов:

Онлайн калькулятор расчета фундамента KALK.PRO позволяет заниматься полноценным проектированием фундаментов, облегчает вычисления и способствует экономии на материалах, без пренебрежения строительными нормами. Методика расчета основана на продвинутом алгоритме математической модели с учетом нормативных документов СНиП 2.02.01-83 (СП 22.13330.2011), СНиП 3.03.01-87 (СП 70.13330.2011), СНиП 52-01-2003 (СП 63.13330.2010), СНиП 23-01-99 (СП 131.13330.2012).

По результатам работы калькулятора вы получите подробную смету на строительство фундамента под ключ, удобный и наглядный чертеж конструкции, простую и понятную схему вязки арматуры, а также интерактивную 3D-модель для оценки получившегося сооружения. Мы даем доступ к скачиванию всех материалов в форматах OBJ, PNG и PDF.

Вам будут известны следующие параметры:

• Характеристики фундамента. Ширина, толщина, объем, глубина заложения, допустимые нагрузки на грунт.
• Материалы. Количество арматуры, вязальной проволоки, досок для опалубки, бетона, цемента, щебня, песка.
• Объем земляных работ. Необходимая кубатура грунта, которую придется освободить под фундамент.

На данный момент доступен расчет ленточного фундамента (полноценный) и монолитной плиты (упрощенный). В скором времени должны появиться калькуляторы для вычисления свайного, столбчатого и винтового фундаментов. Добавьте наш сайт в закладки и не пропустите их появление!

Калькулятор фундамента KALK.PRO на основании встроенного расчета материалов и арматуры продемонстрирует вашу будущую конструкцию. С помощью 3D-визуализации вы сможете посмотреть, как должен выглядеть ваш армокаркас, вплоть до мельчайших деталей.



Содержание

• Расчет фундамента
• Расчет бетона
• Расчет арматуры
• Рассчитать фундамент под дом
• Факторы выбора типа основания
• Виды фундаментов для дома



Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.



Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

• предполагаемые габариты фундамента;
• марку арматуры на выбор;
• марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

• глубина заложения фундамента;
• расчетное сопротивление грунта;
• калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м³, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.



Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см² поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!



Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!



Рассчитать фундамент под дом

В современных реалиях рассчитать фундамент под дом может практически каждый — вам не нужно обладать специальными знаниями и необязательно пользоваться дорогостоящими услугами специалистов. Однако перед тем, как начать строительство необходимо понимать, какой вид фундамента будет наиболее рациональным для вашего участка. Напомним, что физико-географическое положение и геоморфологические условия местности, оказывают непосредственное влияние на тип и стоимость будущей конструкции.



Факторы выбора типа основания

Почва — важнейший фактор при строительстве дома, от ее состава напрямую зависит, трудоемкость процесса и затраты на сооружение фундамента. В некоторых случаях доходит до того, что выгоднее купить новый участок, чем вкладываться в преобразование существующего. Поэтому самое первое, что вам необходимо сделать на новом участке – это определить тип грунта.

Если у вас нет лишних денег, то вам необходимо научиться определять почвы самостоятельно. Важно знать, что все виды грунтов делятся на скальные, глинистые и песчаные. Каждый тип обладает своим набором уникальных свойств, самыми важными из которых являются несущая способность, пучинистость и глубина промерзания.

Грунтовые воды — второй коварный спутник любого строителя. Если у вас высокий уровень залегания водоносного горизонта, то это очень плохие перспективы в будущем. В теплых регионах будут беспокоить бесконечные подтопления, сырость, плесень и грибки. Растворенные агрессивные химические соединения будут медленно убивать ваше основание, разрыхляя и растворяя бетон.

В холодных областях предыдущие факторы действуют в меньшей степени, зато силы морозного пучения с легкостью разорвут неправильно построенное основание за несколько зим. Поэтому крайне важно строить дом на возвышенностях и избегать низменностей, особенно если рядом находится водотоки и водоемы.

Провести анализ грунта и узнать уровень грунтовых вод, вам помогут наши статьи в разделе «Фундаменты, грунты, основания». Рассчитать нагрузки и остальные важные параметры, согласно СНИП, вы сможете с помощью соответствующих калькуляторов нашего проекта KALK.PRO.

Температура – объединяет два предыдущих фактора в единое целое. Она является последним решающим фактором, который может повлиять на выбор основания.

При строительстве фундамента наиболее важными показателями являются глубина промерзания грунта и уровень залегания подземных вод. В условиях континентального климата (при низких температурах зимой и высоких летом), который встречается на большей части территории России, ежегодно почвы промерзают на значительную глубину, а затем оттаивают.

В случае, если УГВ находится выше отметки промерзания, то начинают действовать силы пучения. Вода, содержащаяся в грунте, замерзает и превращается в лед, тем самым увеличивая свой объем.

Мощь этого процесса нельзя недооценивать, силы с которой они могут давить на фундамент составляют десятки тонн на квадратный метр. Такое внушительное воздействие с легкостью деформирует любую конструкцию и приведет ее в движение.

Поэтому очень важно знать нормативную глубину, на которую ежегодно промерзает грунт. Закладывая фундамент ниже этого уровня, вы оберегаете его от этих разрушительных сил, но одновременно с этим пропорционально возрастает стоимость основания.



Виды фундаментов для дома

Отталкиваясь от этих «входных» условий, теперь можно перейти к обзору видов фундаментов. Их классификация основывается на конструктивных особенностях и технологии возведения. Наибольшей популярностью пользуются ленточные, монолитные, столбчатые, свайные основания и их комбинации.



Ленточный фундамент

Ленточный фундамент – свое название получил из-за внешнего сходства с лентой. Монолитная или сборная железобетонная полоса проходит под всеми несущими стенами здания, оказывая равномерное давление на грунт.Один из самых простых и доступных в частном строительстве.

Трудоемкость процесса минимальна, технология монтажа не отличается особой сложностью и обходится относительно недорого. Подходит для большинства случаев при сооружении малоэтажных зданий, легко выдерживает большие нагрузки. При низком уровне грунтовых вод используется мелкозаглубленный ленточный фундамент, при высоком – заглубленный.

При крайне проблематичных почвах, когда ленту приходится очень сильно заглублять на 2 м и более, целесообразность использования данного вида основания пропадает и следует рассмотреть другие варианты.

У нас вы можете выполнить расчет фундаментов мелкого заложения и глубокого. Для того чтобы определить, какой тип вам подходит воспользуйтесь нашим калькулятором глубины заложения фундамента.



Монолитная плита

Плитный фундамент – монолитная железобетонная плита, расположенная под всей площадью здания. За счет большого объема земляных работ и огромных затрат на бетон, стоимость конструкции возрастает в разы, по сравнению с лентой. Это один из самых дорогих, но в то же время эффективных видов оснований.

Из-за однородности и большой площади соприкосновения с грунтом, этот вид фундамента легко переносит значительные вертикальные и горизонтальные нагрузки. ;Ему не страшны силы морозного пучения и высокий уровень грунтовых вод. Он стабильно проявляет себя на слабонесущих почвах, а также выдерживает тяжелые дома из кирпича и камня.



Столбчатый фундамент

Столбчатый фундамент – это конструкция из столбов и перекрытий, которая применяется при возведении сооружений из легких материалов. ;Устройство фундамента крайне незамысловато. По периметру и в местах повышенной нагрузки (чаще всего это пересечении стен), ставятся столбы, которые сверху соединяются балками из дерева или металла.

Данное основание приобрело широкую популярность из-за активного строительства домов из бруса и СИП-панелей. Оно экономично, надежно и не требует работ по гидроизоляции. Защищает ваш дом от плесени и преждевременного разрушения древесины. Тем не менее, фундамент крайне требователен к грунту, ему категорически запрещены подвижки и пучения.



Свайный фундамент

Свайный фундамент – представляет собой комплекс из многочисленных свай, которые создают устойчивый каркас для равномерного распределения нагрузки по всем элементами конструкции. Основания данного типа являются спасением для обладателей участков с неустойчивыми грунтами и сложным рельефом местности. Помимо того, что они позволяют надежно закрепить здание, так они еще и укрепляют саму почву, предотвращая подвижки и оползни.

Существует три основных вида свайных фундаментов:

• На винтовых сваях;
• На буронабивных сваях;
• На забивных сваях.

Каждый из них имеет свои плюсы и минусы, но наиболее распространенным является первый тип, так как сочетает в себе низкую стоимость и отвечает всем стандартам частного строительства.

Спасибо, что пользуетесь нашим калькулятором фундамента, с уважением команда KALK.PRO!

Калькулятор ленточного фундамента — Онлайн расчет

Калькулятор ленточного фундамента

Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.

Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора. Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.

Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается. Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.



Инструкция

Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.

Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.

Заполняйте поля калькулятора ВНИМАТЕЛЬНО, так как любая, даже незначительная ошибка может стоить потраченного времени и средств.



Обзор интерфейса

Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.

Основная часть программы подразделяется на несколько крупных элементов:

• Вводный блок с начальными данными и упрощенной схемой.
• Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
• Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
• Результаты расчета (материалы, величины, допустимые значения…).

Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.



Схема

Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.

Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.

Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.

Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.

Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.



Пример 1.

Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:

• добавить две оси в пункте AD0;
• добавить две оси в пункте AB0;
• добавить две оси в пункте BC0;
• добавить две оси в пункте CD0.



Пример 2.

У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.

• добавить две оси в пункте AD0;
• добавить две оси в пункте AB0;
• добавить одну ось в пункте BC0;
• в пункте CD0 оставить ноль.

Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.



Характеристики фундамента

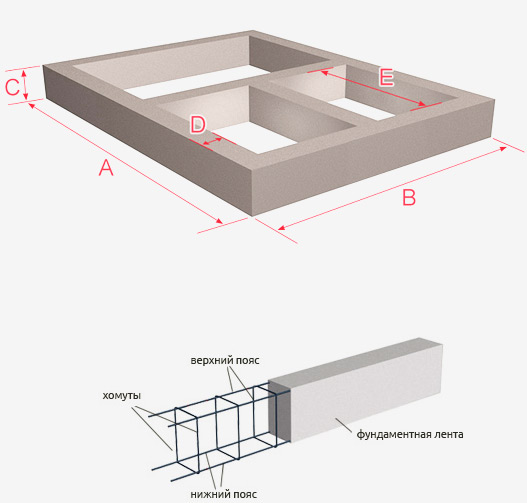

Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.

Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.

Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам. Стандартная величина 40-50 см.

Глубина заложения фундамента высчитывается на отдельном калькуляторе, который расположен на нашем сайте. Перейти на него вы можете по ссылке в самом калькуляторе или щелкнув тут: определение глубины заложения фундамента.

Немного теории. Строительство ленточного фундамента на сильнопучинистых грунтах при высоком уровне грунтовых вод, возможно только при условии заглублении ленты на 30 и более сантиметров ниже уровня промерзания, т.е. у вас получится заглубленное основание. В этом случае силы морозного пучения оказывают воздействие не по вертикали, а по касательной, тем самым значительно сокращая разрушительный эффект. Для всех остальных ситуаций, когда грунт не подвержен сильному пучению, есть смысл использовать мелкозаглубленный (незаглубленный) ленточный фундамент, как наиболее выгодный и простой в монтаже.

Ширина ленты подбирается на основании типа подстилающего грунта, на котором предполагается строительство и массы вышележащей конструкции. Смысл заключается в соблюдении баланса между давлением сооружения на грунт и максимально допустимым давлением, которое грунт может выдержать. Для большинства случаев в частном строительстве действует правило, что ширина ленты должна быть больше толщины стены на 10 см. Однако если калькулятор выдаст предупреждение, что эти значения для вас недопустимы – используйте рекомендуемую величину, которую он вам предложит.



Расчет бетона на ленточный фундамент – Калькулятор

Для возведения основания, рекомендуется использовать только высокопрочные растворы бетона марки М300 и выше. Использование смеси меньшей прочности, может привести к деформациям и разрушению конструкции – экономия средств на более дешевых материалах в данном случае неуместна. Заполните соответствующие поля в калькуляторе для выполнения надежного расчета бетона.

Выполнить приблизительный расчет нагрузки на ленточный фундамент на основании массы коробки дома, можно на специальном калькуляторе строительных блоков. Для получения более точного значения, прибавьте 10-15% для учета веса кровли, снеговой и ветровой нагрузки. На странице расчета сопротивления грунта основания узнайте максимально допустимую нагрузку на подстилающую поверхность.



Подсыпка

Подсыпка фундамента обеспечивает надежность и долговечность всей конструкции дома в целом. В большинстве случаев используется подушка из песка, щебня или ПГС. Наш калькулятор по умолчанию считает, что вы будете применять песок. В зависимости от типа грунта толщина подушки должна быть от 30 до 60 см.



Расчет арматуры для ленточного фундамента

Создание надежного основания невозможно без изготовления качественного арматурного каркаса, поэтому важно выполнить правильный расчет армирования для ленточного фундамента. Выберите предполагаемый диаметр стержней, количество горизонтальных рядов, прутков и шаг между вертикальными рядами. Если вы планируете углублять арматуру в землю, укажите это в соответствующем поле.

Если вы не знаете или не уверены, как правильно вязать арматуру для ленточного фундамента, следует обратиться к определенным нормам, которые изложены в СНиП 52-01-2003 (СП 63.13330.2010), в частности, особое внимание следует уделить параграфу «Конструктивные требования»:

• пункт 7.3.4 – минимальное расстояние между стержнями арматуры следует принимать в зависимости от диаметра арматуры, но не менее 25 мм;
• пункт 7.3.6 – расстояние между стержнями продольной арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм, и чем больше нагрузка на основание, тем меньше оно будет, но не менее 100 мм;
• пункт 7.3.7 – поперечную арматуру следует устанавливать с шагом не более половины рабочей высоты сечения элемента и не более 300 мм.

Соблюдая эти правила, вы можете быть уверены, что выполняете правильную укладку арматуры в ленточный фундамент. Данные правила действуют для частного строительства, но для более сложных конструкции, существуют определенные поправки и примечания с которыми необходимо ознакомиться более подробно.

Вы также можете поставить галочку, чтобы армирование отрисовалось на 3D-модели. В данном случае расчет программы может занять до 5 минут, в зависимости от производительности вашего устройства. Даже если браузер предлагает закрыть страницу, дождитесь окончания операции!



Монолитная плита на ленточном фундаменте

Ленточный фундамент с монолитной плитой пола является отличным решением, если вы хотите обезопасить свой дом от вредителей (грызунов, насекомых), а также опасаетесь преждевременного разрушения деревянного перекрытия, в следствие повышенной влажности, или деформации пола, при заливке бетона в отдельные ячейки между лентами. Бетонное перекрытие отлично подойдет, как для легких домов из пеноблоков и газобетона, так и для тяжелых – из кирпича и камня.

Укажите в программе желаемую толщину плиты, сторону арматурной сетки (сторону квадратной ячейки), диаметр арматуры и марку бетона (М200 и более).

Как только заполните все поле, нажмите кнопку «Рассчитать»!



Чертеж ленточного фундамента

После того, как калькулятор произведет необходимые расчеты, вам будет доступен чертеж фундамента и трехмерная модель конструкции.

План – это вид сверху на ваше основание с указанием линейных размеров. Это ваш главный ориентир при строительстве, он позволяет получить в упрощенном виде отчетливое представление, что от вас требуется и к чему стоит стремиться.

Вид в 3D наглядно демонстрирует вид будущего фундамента. Визуализация помогает оценить проект в реальных пропорциях, увидеть плюсы и минусы предполагаемой конструкции и принять окончательное решение — это то, что вам нужно или нет. Вы можете рассмотреть на нем поверхность земли, песчаную подушку, естественно, сам фундамент и кладку арматуры. Все элементы интерактивны и строятся на основании указанных данных.



Результаты расчета

Наш сервис рассчитывает все необходимые параметры, которые могут быть использованы при строительстве фундамента. Рассмотрим некоторые из них наиболее подробно.



Фундамент

Давление фундамента на основание грунта не должно превышать максимально допустимое.

В случае,если ширина ленты фундамента была подобрана неверно, результат будет подсвечиваться красным цветом. Это означает, что конструкция здания слишком массивна, и лента будет прорезать грунт, до тех пор, пока не встретит препятствие. Если же вы указали все правильно, то вы увидите зеленую подсветку.

Рекомендуемая ширина фундамента – наиболее оптимальная величина, с точки зрения искусственного интеллекта, при заданных условиях типа грунта и возможных нагрузок на него.

Согласно СП 52-101-2003, процентное соотношение площади сечения продольной арматуры к поперечному сечению фундаментной плиты (коэффициент армирования) для бетонных конструкций, должен быть не менее 0,025%. Если ваше значение меньше нормативного, стоит увеличить количество вертикальных и горизонтальных рядов.



Материалы

В этом блоке выводятся все материалы и их количество (размерные величины), которые потребуются при строительстве ленточного фундамента и сопутствующих элементов. Например, вы можете узнать:

• объем и массу бетона фундамента;
• общую длину стержней арматуры и их количество;
• сколько потребуется вязальной проволоки;
• что потребуется для отливки монолитной плиты на ленту;
• как много нужно заказать песка под фундамент и под бетонную стяжку;

С остальными элементами, можно ознакомиться непосредственно в самом интерфейсе.

Попробуйте калькулятор МЗЛФ и оцените все преимущества работы с нашим сервисом.



Расчет ленточного фундамента – Пример

Справочная теоретическая информация помогает понять некоторые спорные моменты, однако все становится намного очевиднее, когда разбираешь реальную практическую ситуацию.

Мы выбрали из интернета случайную схему одноэтажного дома и на ее основании выполнили расчет ленточного фундамента на нашем калькуляторе. Все начальные условия представлены на изображении. Длины сторон указаны в миллиметрах, но мы для удобства будем записывать в сантиметрах.



Построим упрощенную схему с помощью блока «Ориентация».



Перенесем все размеры с рисунка в калькулятор и предположим, что ширина ленты будет равна 40 см.



Для того чтобы получить отступ слева для «Кухни-гостиной», необходимо сдвинуть сторону CD направо. Заполняем размер стороны и смотрим длину террасы, она равна 300 см (3000 мм), значит нужно вписать в поле «Смещение стороны CD» 300 см.



Нажмем кнопку «Рассчитать», для того чтобы посмотреть правильно ли у нас все получилось.



Как мы видим нижняя комната стоит немного криво, а размеры совсем не те, что мы указали в условии.

Во-первых, это связано с тем, что на схеме, которую мы повторяем, длина стороны комнаты вместе со стеной равняется длине стороны без стены, что само по себе в корне неверно.

Во-вторых, обратите внимание, что в калькуляторе ленточного фундамента отсчет на боковых сторонах начинается не от краев ленты, а от внутренних осей симметрии.



Для того чтобы исправить положение и выровнять «Кухню-гостиную», увеличим ее размер на 20 см, а смещение сократим на те же 20 см.



В результате фундамент приобретает нужную нам форму.



Калькулятор поддерживает ввод ОТРИЦАТЕЛЬНЫХ значений в поле «Смещение стороны». За ноль принимается ось 1. Это необходимо для того, чтобы вы могли создать ленточный фундамент произвольной формы.





Теперь вы знаете, как рассчитать ленточный фундамент под дом на нашем калькуляторе правильно. Обращаем ваше внимание, что выделенные пункты обязательно должны выделяться зеленым цветом, иначе фундамент будет крайне неустойчив.

Прежде всего, основание может не выдержать нагрузки вышележащей конструкции здания и в скором времени лента деформируется. Во втором случае, при недостаточной ширине ленты, сооружение начнет углубляться в грунт до тех пор, пока одна из его частей не упрется в более плотные породы и, тогда из-за неравномерного распределения давления, фундамент просто разорвет.



Надеемся, что вам была полезна инструкция по работе с калькулятором расчета ленточного фундамента. Если у вас есть вопросы, замечания или предложения по работе сервиса, пожалуйста, свяжитесь с нами любым доступным способом.

Калькулятор цементобетона | Калькулятор ПКС | Калькулятор RCC

• Дом
• Оценщик количества
• Рассчитать цементобетон

Расчет цементобетона

Ед. изм

метр/см футов/дюйм

Марка бетона

М20 (1:1,5:3)М15 (1:2:4)М10 (1:3:6)М7,5 (1:4:8)

Длина

Ширина

Глубина

Общий объем цементобетона

280,00 м ³

---

9888,12 футов ³

Старший	Материал	Количество
1	Цемент	2216. 73 Мешки
2	Песок	180,39 тонн
3	Совокупность	314,22 тонны

Расчет цементобетона

Цементобетон Том

=Length×Width×Depth

=10.00×7.00×4.00

=280.00 m3

=9888.12 ft3

Wet Volume of Mix

=Total Volume+Total Volume×52.4100

=280.00+280.00×52.4100

=426,72 м3

Влажный объем смеси На 52,4 % больше, чем сухой объем

---

Требуемое количество цемента

Объем цемента

= Соотношение цемента Сумма соотношений × Влажный объем смеси

= 15,5 × 426,72

= 77,59м3

---

Количество мешков с цементом

= Объем цемента 0,035

= 77,590,035

= 2216,73 мешков

---

Цемент в кг

= № 90 мешков с цементом×50

=2216,73×50

=110836,36 кг

Примечание: 1 мешок цемента = 0,035 м ³ .
1 Мешок для цемента содержит = 50 кг цемента

Требуемое количество песка

Объем песка

=Отношение пескаСумма отношения×Влажный объем смеси

= 1,55,5 × 426,72

= 116,38 M3

---

Песок в кг

= объем песка × 1550

= 116,38 × 1550

= 1803886,18 KG

.

---

---

---

---

---

---

---

---

---

---

---

---

---

. 1000

=180386,181000

=180,39 тонн

1000 кг = 1 тонна

Требуемый объем заполнителя

Объем заполнителя

=Aggregate RatioSum of Ratio×Wet Volume of Mix

=35.5×426.72

=232.76 m3

---

Aggregate in Kg

=Aggregate Volume×1350

=232.76×1350

=314221.09 kg

---

Заполнитель в тоннах

= Заполнители в кг. 1000

= 314221,091000

= 314,22 тонны

1000 кг = 1 тонна

Что такое расчет PCC (обычный цементный бетон)?

Термин PCC означает простой цементный бетон. Смесь цемента, мелкого заполнителя (песка) и крупного заполнителя обычно называют простым цементным бетоном (PCC).

Обычный цементный бетон (PCC) также называется цементным бетоном (CC) или слепящим бетоном. Он используется для выравнивания, основания для фундаментов, выравнивающих плит, бетонных дорог и т. д. PCC используется для обеспечения непористого, жесткого, непроницаемого, прочного и выровненного основания для укладки RCC, где земля мягкая и податливая. PCC можно использовать на плоской кирпичной подошве или без кирпичной плоской подошвы. PCC также используется в качестве наполнителя, как кусковой бетон; это смесь PCC и валуна. Он состоит из цемента, песка и крупных заполнителей, смешанных с водой в указанных пропорциях.

Код бетона и коэффициент бетона:

Марка бетона	Доля цемента : Песок : Кусочки камня	Ожидаемая прочность на сжатие через 28 дней
М10 или М100	1 : 3 : 6	10 Н/мм 2 или 100 кг/см 2
M20 или M200	1 : 2 : 4	15 Н/мм 2 или 150 кг/см 2
М20 или М200	1 : 1,5 : 3	20 Н/мм 2 или 200 кг/см 2
M25 или M250	1 : 1 : 2	25 Н/мм 2 или 250 кг/см 2

Прочность PCC (цементный бетон)/номинальная смесь:

Прочность PCC определяется как прочность на сжатие через 28 дней, выраженная как M15, M20, где M означает Mix, а 15 означает 15 Н/мм9. 0032 2 (н/мм ² следует читать как «Ньютон на кубический миллиметр») Прочность на сжатие через 28 дней. Пропорции материалов (цемент, песок, крупный заполнитель) для бетона с номинальной/проектной смесью, которые обычно используются, составляют 1:3:6 или 1:4:8. Поскольку прочность не является основным критерием, обычно избегают сочетания конструкций.

Что такое расчет RCC?

Термин RCC означает армированный цементобетон. Смесь цемента, мелкого заполнителя (песка) и крупного заполнителя, а также арматуры для повышения прочности на сжатие и растяжение обычно называют армированным цементным бетоном (RCC).

Армированный цементобетон или ЖБК представляет собой композиционный материал, в котором бетон относительно низкой прочности на разрыв и пластичности противодействует включение армирования, имеющего более высокая прочность на растяжение или пластичность. Армирование обычно, хотя и не обязательно, стальное. арматурные стержни (арматура) и обычно пассивно встраивается в бетон перед заливкой бетона. наборы. Схемы армирования обычно предназначены для сопротивления растягивающим напряжениям в определенных областях. бетона, что может привести к недопустимому растрескиванию и/или разрушению конструкции. Современный усиленный бетон может содержать различные армирующие материалы из стали, полимеров или альтернативных композитов. материал в сочетании с арматурой или нет. Железобетон также может подвергаться постоянному напряжению. (бетон при сжатии, арматура при растяжении), чтобы улучшить поведение конечного конструкции при рабочих нагрузках.

В RCC существует множество разновидностей, и существуют разные типы RCC:

• Фундамент (фундамент пьедестала, стропильный фундамент, наклонный фундамент)
• Колонка
• Балка
• Плита
• Линтл

Прочность RCC/номинальная смесь:

Прочность ПКР определяется как прочность на сжатие через 28 дней, выраженная как М15, М20, где M означает Mix, а 15 означает 15 Н/мм ² (н/мм ² следует читать как «Ньютон на миллиметр в кубе) прочность на сжатие через 28 дней. Пропорции материалов (цемент, песок, крупного заполнителя) для номинальной/расчетной смеси бетона, которые обычно используются, составляют 1:3:6 или 1:4:8. Как сила. RCC или армированный цементобетон — это усиление цементного бетона путем добавления в нем стержни из мягкой стали. Есть два типа стального стержня; круглые и торсионные. Различные элементы Конструкция ЖБИ представляет собой фундамент, балку, колонну и плиту. Их можно приготовить, смешав правильная пропорция цемента, песка, гравия с водой и стальными стержнями.

Архитекторы ссылаются на следующую конкретную кодовую таблицу на чертеже. Знание этой таблицы поможет вам определить пропорцию цемента, песка и щебня в железобетонной смеси.

Код бетона и коэффициент бетона

Марка бетона	Соотношение цемент:песок:камни	Ожидаемая прочность на сжатие через 28 дней
М10 или М100	1 : 3 : 6	10 Н/мм 2 или 100 кг/см 2
M15 или M150	1 : 2 : 4	15 Н/мм 2 или 150 кг/см 2
M20 или M200	1 : 1,5 : 3	20 Н/мм 2 или 200 кг/см 2
M25 или M250	1 : 1 : 2	25 Н/мм 2 или 250 кг/см 2

Каковы важные ПКР?

RCC создают риски, связанные с падениями, падающими грузами, опасными атмосферами и инцидентами с мобильным оборудованием. Обрушение траншей ежегодно приводит к десяткам смертей и сотням травм. Следовательно, работодатель должен следовать строгим правилам RCC, чтобы обеспечить безопасность работников в процессе RCC.

Калькулятор кирпича для стен, колонн, фундаментов| Сметчик кирпича

Расчет кирпичной кладки

Всего кирпичей требуется

450

Объем строительства

0,9 м ³

СН.	Материал	Количество
1	Кирпичи	450
2	Цемент	2.13 Пакеты
3	Песок	0,34 тонны

Расчет кирпичной кладки

3}$$

$$Кирпич\;Размер = 19(см) \умножить на 9(см) \умножить на 9(см)$$

$$Кирпич\;Размер = 19(100) \умножить на 9(100) \times 9(100)$$

$$Brick\;Размер = 0,19(м) \times 0,09(м) \times 0,09(м)$$

$$Размер\;из\;Кирпича\;с\ ;Mortor = (0,19 + 0,01) \times (0,09 + 0,01) \times (0,09 + 0,01)$$

$$Размер\;из\;кирпича\;с\;Mortor = 0,2(м) \times 0,1( m) \times 0. 1(m)$$

$$No\;of\;Bricks = {{Объем\;of\;Brick\;Mansonary} \over {Объем\;одного\;Brick}} $$

$$Число\;из\;кирпичей = {{0,93}$$

1 мешок цемента = 0,035 м ³

$$Количество\;Цемента\;Мешек = {{0,0746} \более {0,035}}$$ $$Количество\;цемент\;мешков = 2,13 мешков$$ $$Цемента\;в\;кг = 106,5 кг$$

Этап 3:

Необходимое количество песка

$${{Песок} \over {Сумма\;Отношение\}} \times Количество\;Раствора$$ $$Sand = {{3} \over {4}} \times 0,3$$ $$Песок = 0,4$$

По С учетом насыпной плотности сухого сыпучего песка 1500 кг/м3

$$Песок = 0,22\умножить на 1500$$ $$Песок = 335,49 кг$$

Калькулятор кирпича для стен, колонн, фундаментов| Brick Estimator

Калькулятор кирпича – это инструмент для расчета и преобразования, с помощью которого можно рассчитать количество кирпичей, необходимое для данной кирпичной кладки стены, колонны, фундамента или кирпичного покрытия. Этот инструмент расчета кирпича также рассчитает количество песка и цемента, необходимых для данного раствора в кирпичной кладке.

Рассчитав количество кирпичной кладки, мы можем легко оценить стоимость кирпичной кладки по расценкам, действующим в вашем населенном пункте.

Пожалуйста, внимательно прочитайте ниже, как работает калькулятор кирпича, и вы сможете легко оценить количество кирпичей и сколько раствора вам нужно для вашего проекта.

Прочие объекты учета

Если вы работаете в сфере строительства и вам необходимо рассчитать необходимое количество мешков цемента и количество песка и заполнителя для бетона, вам будет лучше с помощью нашего бетонного калькулятора.

Процесс (шаг) расчета кирпичного раствора:

Ниже приведены шаги, используемые для инструмента калькулятора кирпича:

Пришли на экран нашего инструмента расчета бетона выше.

№1. Сначала выберите единицу измерения. В метрической системе (м, см) или в системе стандартных футов США (футы, дюймы).

№2. Введите значение длины и высоты (глубины) вашей кладки

#3. Выберите толщину стенки.

№4. Выберите соотношение раствора (цемент, песок, соотношение) 1:3, 1:4, 1:5, 1:6, 1:7, 1:8 и т. д. для вашей работы.

[ Рекомендация: для кладки в полкирпича 1:4, для кирпичной кладки 1:6 до 1:5]


#5. Размер кирпича подбирайте по своим стандартным нормам. [в США 7,5 x 3,5 x 3,5 дюйма и в Индии 190 мм x 90 мм x 90 мм].

#6. Затем нажмите кнопку рассчитать.

№7. Там будут результаты, показывающие нет. кирпича, цементных мешков и песка требуется в тоннах или м3.

Таким образом, мы можем легко рассчитать кирпич для вашего проекта.



Формула расчета кирпичной кладки

Объем кирпичной кладки = Длина x Глубина x Толщина стены Объем кирпичной кладки)/ Объем одного кирпича

Стандартный размер кирпича

В США размер кирпича составляет 7,5 дюймов x 3,5 дюйма x 3,5 дюйма с раствором. В Индии 190 мм x 90 мм x 90 мм без раствора. Толщина раствора составляет ½ дюйма в США и 10 мм в метрической системе.

В зависимости от толщины раствора размер кирпича становится (8 дюймов x 4 дюйма x 4 дюйма) в США и (200 мм x 100 мм x 100 мм) в метрической системе.

Например, для расчета кирпича в каменной стене

В метрической системе:

Рассмотрим каменную стену длиной 6 м, высотой 4 м и толщиной 230 мм.

• Объем кирпича в кладке = 6х4х0,23 = 5,52 м3
• Объем кирпича с раствором = 0,2×0,1×0,1 = 0,002 м3
• Количество кирпичей = (Объем кирпича)/(Объем одного кирпича) = 2760 кирпичей.

Следовательно, вы можете сказать, что количество кирпича на кубический метр равно 500.

С помощью этого метода вы можете рассчитать количество кирпичной колонны гостиницы, фундамента, фундамента, тротуара и т. д.

Стандартная система США в ярдах



Давайте рассмотрим стену длиной 20 футов, высотой 10 футов и толщиной 5 дюймов.
