типовая маркировка, буквенное обозначение и как определить провод

Автор Аркадий Семёнов На чтение 18 мин Просмотров 435 Обновлено 18.04.2022

При работах с электрикой, человек невольно сталкивается со сложностями касающимися правильного определения полярности. Облегчить принятие этого решения позволяет цветовая маркировка, нанесённая на провода. Благодаря чему можно избежать непоправимых ошибок, ведущих к выходу из строя техники, поражению электротоком и другим тяжёлым последствиям. Так как кабели и содержащие жилы могут иметь разное предназначение, на их изоляцию наносят маркировку, придавая различное цветовое оформление.

Содержание (развернуть)

Для чего нужно окрашивание жил

Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.

Особенности расцветки жил

Цвет проводов фаза ноль земля регламентируется требованиями ПУЭ. Обладая познаниями в этой области, любой начинающий мастер сможет провести электромонтажные работы без соответствующих контрольно-измерительных приборов.

Заземление

В процессе прокладки электропроводки на промышленных объектах и в многоэтажных домах специалисты неукоснительно придерживаются требований ГОСТ 18714-81 и ПУЭ, регламентирующих оборудование защитного заземления с использованием окраса желто-зеленого цвета. Его наличие необходимо для минимизации вреда при возникновении неисправностей на линии. Заземление предохраняет людей от удара электрическим током.

В ветхих домах встречаются PEN-провода, где провод заземления идёт в одной скрутке с нулевым, при этом их толщина может отличаться друг от друга. В таких случаях жёлто-зелёным помечались концы проводов и места их соединений. Для дополнительной изоляции на них надевались термотрубки.

«Ноль»

Ноль, именуемый нейтральным проводом служит для замыкания электрической цепи. Два провода создают разность потенциалов, которые преобразуются в электричество. Согласно нормативам электрики нейтральный провод может иметь синий или голубой окрас. Может также быть синий с белой полосой, независимо от того, сколько в кабеле жил всего.

Ноль на схемах изображается буквой N и в обиходе называется «минусом».

«Фаза»

Любой электрик знает, что токопроводящие провода требуют повышенного внимания и осторожности при работе с ними. Поэтому градация цветов фазных плюсовых проводов охватывает широкий спектр, из которого исключены жёлтые, синие, зелёные цвета по причине того, что они задействованы в обозначении других проводов.

Фазные провода имеют маркировку буквой L. При обозначении 3-хфазных проводов к букве добавляются порядковые номера жил.

По закреплённым в ГОСТе положениям различают следующие вариации применения:

чёрный — в силовых электроцепях переменного и постоянного напряжения;
красный — в цепях управления с переменным током;
оранжевый — в цепях контроля блокировки от внешних источников.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

Единственный провод, имеющий 2-хцветную оболочку (зелёно-жёлтую) — это кабель заземления, раздельно они не используются.

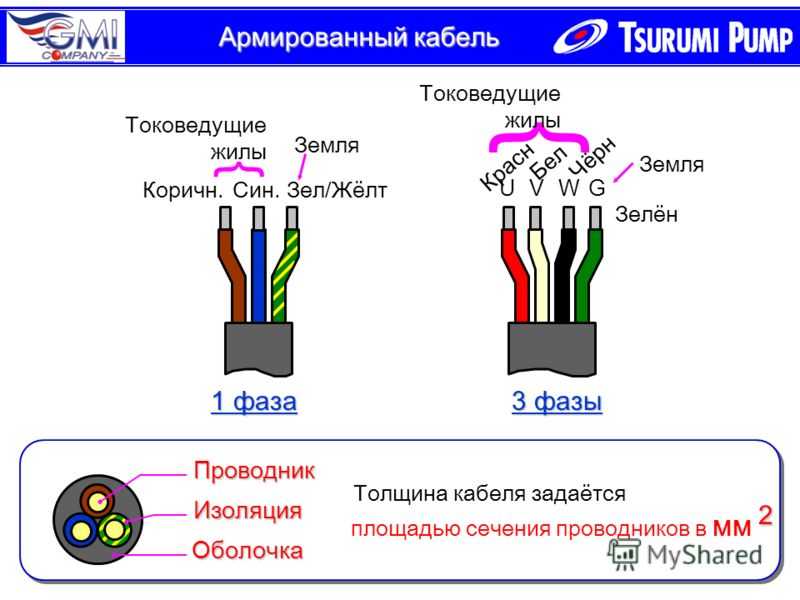

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.
Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Раньше при маркировке электропроводки использовались только чёрные и белые провода, что повышало риск ошибок в работе с ними со стороны электриков.

Маркировка жил для электромонтажных решений

Электромонтаж сопряжён с грамотным следованием инструкциям по безопасности и маркировке проводов. При этом процесс монтажа значительно упрощается, позволяя экономить время и расходные материалы. Благодаря унификации цветовой раскраски проводов и прописанным нормам, провести электрику в доме или квартире не составит большого труда человеку, не имеющему электротехнического опыта.

В качестве примеров можно привести ситуации, когда маркировка просто необходима:

В зависимости от источника подключения, вида электроустановок и направления проводов применяется скручивание проводов в распределительных щитках.
Для каждого провода в конструкции розетки имеется подготовленный винтовой или зажимный контакт, уже промаркированный.
Запитанный проводник подключают к стационарным контактам, расположенным сверху распределительного щитка, провод заземления — к соответствующей шине, проложенной в нижней части.
Упрощённая система подключения, когда нулевой провод подключается к лампам, фазный протягивается в сторону выключателя, и через него переходит к лампам.

На практике используется множество кабелей, содержащих большое число жил. Они не подвергаются окрасу, так как это нецелесообразно. Ярким примером является СИП, в идентификации проводников которого используется другая методика. Один из проводников отмечен с помощью небольшого углубления на всей его протяжённости. Такая жила функционирует в качестве нулевого проводника, тогда как остальные имеют статус линейных. Для отличия жил, их обозначают разноцветным скотчем, буквенными символами, термоусадками, что выводятся маркерами соответствующих оттенков. В качестве вспомогательных средств профилактики при электротехнических работах с помощью соответствующего оборудования специалисты осуществляют прозвон электрической цепи.

Проверка правильности подключения

Осуществляя электромонтажные работы, мы привыкли опираться на цвета проводов, но существует определённый риск из неправильного подключения. Причинами неправильной идентификации может быть заводской брак, несоответствие технической документации, да и просто человеческий фактор. В связи с этим, перед монтажом выключателя, розетки или ремонте электроприбора рекомендуется перепроверить факт соответствия цвета изоляции провода его прямому назначению. По нормам электробезопасности требуется проверка нейтрального провода или фазы. Это позволит избежать получения электротравмы при случайном контакте с проводником. Для проверки фазы достаточно использовать индикаторную отвёртку, ноль и нейтраль измеряется специальными приборами — мультиметром или тестером.

Как пользоваться индикатором?

Один из самых простых приборов, не требующий наличия электротехнических навыков — это индикаторная отвёртка. Её предназначение сводится к определению фазного проводника тока. Для этого достаточно прикоснуться металлической рабочей частью отвёртки к оголённому концу провода. В ручке отвёртки встроен светодиод, который моментально загорится, если провод находится под напряжением. При отсутствии реакции со стороны светодиода есть все основания полагать, что провод относится к земле или нулю.

При работе с индикаторной отвёрткой не стоит полагаться на изоляционную ручку. Рекомендуется использовать прорезиненные перчатки. В ходе проверки нельзя второй рукой прикасаться к оголённым элементам проводов, а также металлическим предметам, в том числе трубам, батареям.

Правила применения тестера

Для более расширенного получения данных при работе с электропроводкой электромонтёр использует тестер. Благодаря ему можно определить обесточена сеть или нет, определить основные электрические характеристики. Перед использованием прибора следует ознакомиться с инструкцией измерительных приборов. Алгоритм действий заключается в следующем: выставляется параметры напряжения, заведомо превышающие стандартное, допустим 260 В, после в гнёзда подключаются соответствующие щупы, при этом они касаются двух проводников — например нейтрали и фазе. Затем процедура повторяется с другими парными проводниками. Если на дисплее высветилось значение в 220 В или немного больше, то высока вероятность того, что попалось сочетание фаза-ноль. Меньшие значения на приборе говорят о том, что это заземление. Измерительные электроприборы могут быть цифровыми вс выводом данных на дисплей, либо со стрелками и шкалой — более устаревшие модели.

Мультиметр является незаменимым помощником для того, чтобы измерить скачки напряжения, определить индуктивность, проверить транзисторы и другие элементы электроцепи.

Как определить у проводов заземление, ноль и фазу если нет маркировки

При отсутствии маркировки у проводников определить их назначение с первого раза не всегда получается. Дело в том, что производители не всегда соблюдают стандарты. Именно для таких случаев предназначены измерительные приборы, специфика использования которых напрямую связана с определением напряжения и идентификацией жил по назначению. Методы определения нулевых и фазных проводников представлены по следующим категориям:

Определение фазы с помощью индикаторной отвёртки

Обозначить фазовый проводник, используя индикаторную отвёртку несложно. Достаточно прикоснуться её стержнем к проводу, чтобы понять, находится тот под напряжением или нет. За счёт замыкания тока цепи в ручке отвёртки загорается светодиодный индикатор, а вмонтированный резистор сводит до безопасного уровня силу тока. Часть приборов имеют электрокнопку, другие подают сигнал на светодиод автоматически при контакте металлической рабочей части с токоведущим проводом. Если при визуальном осмотре установлено, что провод является 3-хжильным, то для его проверки потребуется мультиметр или тестер. Большое количество преимуществ этого прибора, таких как компактность, надёжность, небольшая стоимость уступают её главному недостатку — неточность измерений.

Обратите внимание, что на рукоятке отвёртки не должно присутствовать сколов или трещин, так как это может стать источником электрической травмы.

Определение заземления, нуля и фазы с помощью контрольной лампы

Конструктивные особенности данного метода заключаются в последовательности следующих действий: в обычный патрон вкручивается лампа накаливания., затем подсоединяются провода соответствующей длины, как правило, достаточно 50 см, причём один из них к определённой заранее нулевой линии, другой — к другим жилам. Если лампа загорается, то есть все основания полагать, что определён провод с фазой.

С помощью измерительного прибора

Мультиметр является универсальным измерительным прибором для определения любых электрических значений. При использовании прибора в сетях с переменным током, следует установить переключатель в определённое положение. Во время контакта щупов с проводами фаза-ноль (фаза-заземление) происходит реакция скачка напряжения в диапазоне напряжения 210-240 вольт. Разница полученных значений между нулевым проводом и заземлением несущественна. В случаях инспекции старых схем из двух жил в качестве элемента заземления можно использовать любую строительную металлическую конструкцию. При переключении в режим постоянного напряжения мультиметр обозначит, где находится плюс, а где минус. Если пользователь не обладает предварительной информацией об электрических характеристиках в цепи, то рекомендуется выставлять максимальные параметры постепенно переходя к их уменьшению. Одним концом стержня следует вновь прикоснуться к фазе, вторым коснуться предполагаемого заземления. При снижении показаний по отношению к первоначальным, факт подтверждения заземления можно считать случившимся. При увеличении значений, можно констатировать, что объектом воздействия является ноль, после чего продолжить измерительную процедуру.

Использование светодиода

Перед использованием приобретённого светодиода, можно увидеть, что одна его ножка несколько длиннее другой. По сути удлинённая ножка является анодом, к которому поступает положительный заряд. Параллельная ей укороченная ножка служит для подачи минуса. При правильной состыковке светодиод будет испускать свечение, если полярность нарушена, то реакции никакой не последует. Контрольно-измерительный прибор схожий с индикаторной отвёрткой можно сделать самостоятельно. Для этого формируется электроцепь, элементами которой выступают 1-2 Вт резистор, имеющий сопротивление 100-120 кОм и светодиод, схожий по характеристикам с лампочкой AL307.

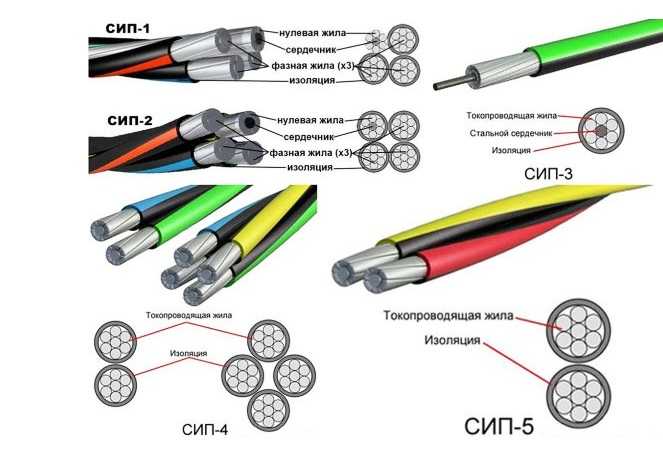

Параметры классификации проводов

Широкий ассортимент проводов может смутить любого. Однако при помощи стандартизации, удалось распределить их по категориям на основе классификации. В качестве обозначения назначения проводников стали использоваться цифры и буквы. Это упростило понимание электрических схем, позволило определить основные их характеристики, такие как материал оболочки, количество жил, их диаметр поперечного сечения.

Расшифровка с буквенным обозначением А предполагает состав провода из алюминия; В —— изоляция изготовлена из ПВХ. Маркировка меди не предусмотрена.

Цвет провода заземления

В рамках обозначенных стандартов провод заземления окрашивается производителем в жёлто-зелёный цвет. Визуально от представлен в виде жёлтого изоляционного материала с ярко-зелёными полосками вдоль всей длины в количестве одной или двух штук. В некоторых случаях встречаются жёлто-зелёные полосы в поперечной проекции. Иногда попадаются однородные жёлтые или зелёные кабели. Схематические изображения этих проводов наносятся идентичными красками, но преимущественно ярко-зелёными.

На схемах или на корпусе аппаратуры наличие заземления может определяться при помощи буквенных символов РЕ. Таким же образом будут обозначаться контакты, требующие подключения земляного провода.

В лексиконе электрика заземление может называться нулевой защитой, однако не стоит это понятие путать с термином рабочий ноль.

До 2011 года в качестве обозначения заземления провода использовалась чёрная маркировка.

Какого цвета нулевой провод

Цветовая палитра нулевого провода имеет чёткий диапазон от голубого к синему, иногда синий разбавляют белыми полосками. Других альтернатив для обозначения нуля просто нет. Независимо от количества жил в проводе он будет присутствовать в любом кабеле. Отображается на схемах этот провод также синим цветом, для уточнения используется буквенный символ N. Многие специалисты используют в разговоре такое название как рабочий ноль или «минус», так как его наличие необходимо для формирования электроцепи.

Цвет нуля, нейтрали

Синий цвет является основным отличительным показателем нулевого провода. Все провода данной категории должны подключаться к контакту, имеющему обозначение N, которое может быть нанесено на обратной стороне распределительного щитка, розетки или другого электрооборудования.

Цвет фазы

Стандартами определено, что все остальные цвета, не упомянутые выше были закреплены за фазным проводом. Он может выделяться ярко-красным, белым, оранжевым, серым, чёрным, фиолетовым, розовым, коричневым, бирюзовым и любым другим цветом, за исключением зелёного, жёлтого или синего. Все они наделены ярким оттенком, предупреждая тем самым об скрытой в них опасности. Вообще, фазные провода требуют особой осторожности при работе, так как несоблюдение правил электробезопасности может повлечь причинение вреда здоровью от удара током. На схемах такие провода отражаются теми же цветами с указанием буквы L. Если фаз несколько за буквой следует порядковый номер или первый буквы латинского алфавита.

В многоквартирном силовом распределительном щитке провод фазы, протянутый от источника потребления, скрепляется с нижним контактом автовыключателя. В самих устройствах коммутационные процессы происходят в период выключения, другими словами контакт просто замыкается.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

При ремонте и замене электроцепей у многих может возникнуть вопрос: «Красный провод относится к плюсу или минусу?». Ответ прилагается:

Красный

Для того, чтобы не забыть что красный цвет означает плюс многие прибегают к ассоциативному мышлению. Это удобно и не требует напряжения памяти. За образец можно взять известную организацию «Красный Крест» или «Красную Книгу», куда включены исчезающие животные планеты. Даже на автомобильных аккумуляторах плюсовая клемма часто окрашена в красный цвет.

Чёрный

Минус обозначается чёрным цветом. Он повсеместно встречается в бытовых электроприборах, аппаратуре и любых других источниках питания, в том числе устройствах с электронными блоками управления.

Плюс

Правильная полярность при проведении ремонтных работ является залогом долгого использования электрооборудования автомобилей. В противном случае при ошибочном подключении плюса к минусу и наоборот, последует разрушительный процесс, выводящий оборудование из строя.

Минус

То же касается и определения минуса. Высокая ответственность при определении полярности позволит избежать тяжёлых последствий при проведении электромонтажных работ.

Буквенное обозначение проводов

Вспомогательным и во многом дублирующим средством стало введение буквенного обозначения проводов. В первую очередь это упростило составление и трактовку электрических схем. Система стандартизации закрепила за каждым проводником свой буквенный символ:

Фазный — L от слова line (линия).
Нулевой — N от слова neutral (нейтраль).
Заземление — РЕ от словосочетания protective earthing (защитное заземление).
М — средняя точка в звене цепи постоянного тока с двухполярным питанием.
+ (плюс) — положительный полюс.
— (минус) — отрицательный полюс.

Для фокусировки внимания на клеммах заземления используются определённые символы. Они наносятся на клеммы с помощью штамповки, либо на сам прибор в качестве наклейки. Эти символы заземления едины для многих стран, что снижает вероятность неразберихи при их трактовке. При обозначении сетей, имеющих много фазных проводов буквенные символы дополняются порядковыми номерами. К примеру, L1 — первоначальная фаза; L2 — вторая фаза и т.д. Иногда могут использоваться маркировки, присущие устаревшей стандартизации. В таких случаях порядковый номер фазы обозначается символами А, В, С.

Необходимо проявлять внимательность сверяя маркировку проводников непосредственно с элементами цепи, в которых они задействованы. Буквенные символы должны наноситься стойкой несмываемой краской, которая будет хорошо просматриваться на изоляционном материале возле окончания жил, на элементах ПВХ или зафиксированной термотрубке. Размещаются буквенные символы на концах проводов. Зажимы электроклемм наделяются знаками, отражающими сведения о полярности питания. Они наносятся краской, методами штамповки или травления. Метод нанесения зависит от корпуса использованного материала.

Дополнительная маркировка проводов

В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:

Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
Алюминиевый кабель с оплёткой из свинца — АС.
Устойчивая к возгоранию резина в составе оболочки — НР.
Соответственно обычная резиновая оболочка — Р.
Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
Кабельная оболочка из негорючего материала — Бн.
Полное отсутствие защитной оплётки — Г.

В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.

Различие между расцветкой в сети 220 В и 380 В

Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.

Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:

Первая фаза — красный или коричневый цвет.
Вторая фаза — чёрный цвет.
Третья фаза — белый или серый цвет.

Для упрощённого запоминания порядка расположения жил в шине с 3-хфазовым переменном токе используется аббревиатура ЖЗК.

Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.

При ответвлении однофазной сети от 3-хфазной обычно используют однородную расцветку.

Меры безопасности

При осуществлении работ, связанных с эксплуатацией электрического тока требуется неукоснительно соблюдать технику безопасности. В противном случае можно получить электротравму, которая в некоторых случаях может привести к летальному исходу. К основным мерам электробезопасности относится соблюдение следующих правил:

Ни при каких обстоятельствах не касаться оголённых проводов, проводящих электричество.
Применять электроприборы строго в рамках их функционального назначения.
Не подключать технику с нарушенной изоляцией, разбитыми вилками и оголёнными проводами в электросеть, не пользоваться искрящими розетками.
Не касаться проводов и розеток влажными руками, во время нахождения на сыром полу.
В помещении с высокой влажностью требуется надевать резиновые перчатки, обувь, применять диэлектрический коврик.
Нельзя защемлять провода в проходах дверями, иным способом их сгибать и искривлять, фиксировать с помощью гвоздей.
Перед производством электроработ нужно обесточить всю сеть.
Включать и выключать электроприборы нужно одной рукой, не прикасаясь при этом к металлическим трубам
Если техника загорелась или искрит, нельзя её отключать, предварительно не обесточив сеть через щиток.

Для человеческого организма безопасны значения силы тока, не превышающей показателя в 50 мкА для переменного тока и 100 мкА — постоянного тока. Увеличение этих величин в большую сторону опасно для жизни.

Электробезопасность напрямую связана с пожарной безопасностью и несоблюдение её требований может привести к возникновению очага возгорания. Поэтому при любой нештатной ситуации в первую очередь следует обесточить объект опасности, а потом уже устранять причину её возникновения.

Что делать, если выявлено несоблюдение цветовой маркировки

На практике встречаются случаи, когда цветовая маркировка не соответствует реальному положению дел, либо она полностью отсутствует. В зависимости от вашего электротехнического опыта можно самостоятельно промаркировать электропроводку, используя изоленту или специальный изоляционный материал, встречающийся в виде полых ПВХ трубок. В зависимости от назначения провода, который можно определить за счёт измерительных приборов, на кончики проводника наносится тот или иной цвет, входящий в палитру, определённую ГОСТом. Если речь идёт о больших объёмах работ, связанных с кропотливым анализом всей электросети, то в таком случае, стоит прибегнуть к помощи квалифицированного специалиста. Не секрет, что использование цветовых гамм в разметке электропроводки намного упрощает ремонтные работы. Если в доме протянуты провода с разноцветными жилами, в процессе монтажа не потребуется растрачивать время на «прозвон» каждой. Тот же обрыв фазной жилы можно обнаружить за несколько минут.

Заключение

Подводя итоги обзора, можно сказать, что появление цветовой расцветки проводников значительно облегчило труд электрика, независимо от его фронта работ на ниве эксплуатации переменного и постоянного тока. Требования стандартизации свели к общему знаменателю положения при которых за каждым конкретным проводником закреплён определённый цвет. Это качественным образом сказалась не только на самих работах, но и позволило усовершенствовать степень безопасности источников питания и человека в целом.

Команда нашего сайта

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

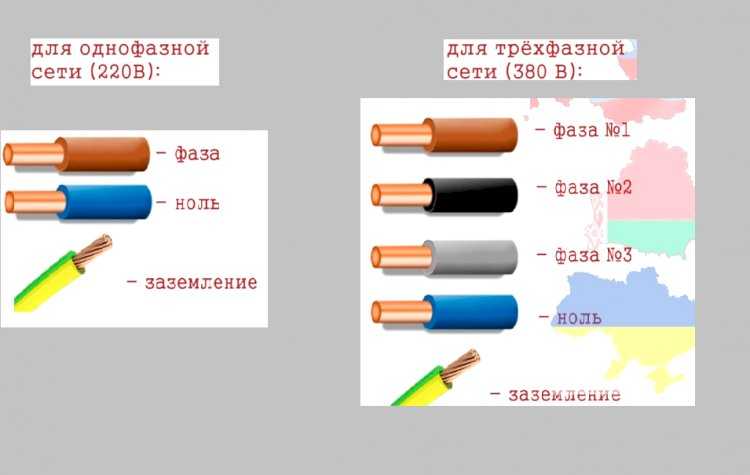

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет.

Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки.

Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная.

Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Стандартные напряжения и цветовой код в мире – eeeeepw-portal

Янкович позаимствовал с сайта.

Цветовые коды проводки NEC для переменного тока — США и Канада Цветовые коды обязательные цвета для силовой проводки в национальных электрических нормах (NEC) — зеленый, Голый или зеленый/желтый (желтая полоса или полоса на зеленом) для защитного заземления «PG» и белый (альтернативно серый) для нейтрального провода. Любые другие цвета, ожидаемые Вышеупомянутое можно использовать для проводов под напряжением (линейных или горячих). Между тем, следующие цвета адаптированы в местной практике и используются для линий, нейтральных и провода заземления следующие.

Однофазные цветовые коды проводки
Однофаза 120 В переменного тока:
Black = Горячая или линия « L «
White = Нейтральный «9
White = Нейтральный « 9004
9 = нейтральный
ЗЕЛЕНЫЙ , ГОЛОВОЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземляющий проводник (Защитное заземление) “ PG “
Одна фаза 240 В переменного тока:
Это также известен как двухфазный или двухфазный источник переменного тока, но в основном называется однофазным.
фазное питание.
Black = Фаза 1, горячий 1 или линия 1 «L1»
RED = Фаза 2, HOT 2 или LINE 2, «L2»
White = Нейтральный «N».
Green , голый или Green / Yellow = земля «PG»

Three Phase Wiring Color Codes
Three Phase 208V AC:
BLUE = Phase 1 , Hot 1 or Line 1 “L1”
ORANGE = Phase 2 , Hot 2 или Line 2 «L2» (используется оранжевый цвет для High Leg или Power Leg Delta)
ЧЕРНЫЙ = Фаза 3 , Горячий 3 или Линия 3 «L3»
БЕЛЫЙ = Нейтральный «N»

ЗЕЛЕНЫЙ0006 , БЕЗ ИЛИ ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»
Однофазный доступно между верхней линией ноги и нейтралью/землей.
Три фазы 277 В и 480 В (США) и 600 В/347 В (Канада) переменного тока:
Следующие, например, 277 В и 480 В переменного тока (США) и 600 В/347 В (в Канаде) расходные материалы используются для промышленного и мощного оборудования, такого как двигатели и нагреватели на заводах и производственных предприятиях.
КОРИЧНЕВЫЙ = Фаза 1 , Горячая 1 или Линия 1 «L1»
ОРАНЖЕВЫЙ = Фаза 2 , Горячая 2 или Линия 2 «L2»
ЖЕЛТЫЙ 90 = Фаза 3 9 0 30 5 9 , Горячая 30 Линия 3 Grey = Нейтральный «N»
Зеленый , голый или Green / Yellow = наземная «PG»
Канада-CEC AC (сингл и трехфаза)) Цветовые коды проводки
Канада Цветовые коды электропроводки «CEC» на практике аналогичны национальным Электрический код «NEC», за исключением того, что белый цвет используется для нейтрального провода и Зеленый или неизолированный провод используется для защитного заземления. В некоторых случаях 1-й и цвета 2-й фазы (линии) находятся в инверсном положении по сравнению с NEC.
В Короче говоря, в Канаде практикуется цветовая кодировка охотничьей проводки.
Преимущественно 120В и 240В (есть второй горячий или фазный провод в 240В однофазная система переменного тока).
КРАСНЫЙ или ЧЕРНЫЙ = Фаза, Горячая линия или Линия (в случае двух линий) «L1 или L2»
White = Нейтральный «N»
Green , Bare OR Green / Желтый = наземный проводник «PG»
. Переменный ток (обязательно)
Цвета проводов, используемые для многофазных цепей 208 В
КРАСНЫЙ = фаза 1 или линия 1, «L1»
Black = Фаза 2 или линия 2 «L2»
Blue = Фаза 3 или линия 3 «L3»
White или 5 Серый = нейтральный «N»
Зеленый , голый или Зеленый / Желтый = земля «PG»
Три фаза (изолирован)
Эти цвета используются. для многофазных сетей 277 и 480 В в Канаде.
Orange = Фаза 1 или Линия 1 «L1»
Браун = Фаза 2 или Линия 2 «L2»
Желтый = Фаза 3 или линия 3 «L3»
6666 или Grey = Нейтральный «N»
Green , Bare или Green / Yellow = земля «PG»
IEC Цветовые кодексы Другие страны

Как упомянутых выше, большинство стран Европейского союза и Великобритании, Китая, России, Гонконга Конг, Сингапур, Украина, Беларусь, Казахстан, Израиль, Турция, Аргентина, Юг Африка, КСА (Саудовская Аравия), ОАЭ (Объединенные Арабские Эмираты) и Малайзия в соответствии с нормами проводки IEC «Международной электротехнической комиссии». Имейте в виду, что некоторые из вышеупомянутых стран, таких как Великобритания, Россия и Китай и другие страны использовали свои собственные «старые цветовые коды проводки», но теперь следуют IEC. коды проводов силовой цепи.
Великобритания и ЕС: IEC AC (однофазный и трехфазный) Цветовые коды проводки
Великобритания Новые (IEC) Цветовые коды проволоки Однофазная AC 230V
Brown = Фаза, Hot OR, (L)
Blue = Нейт. (N)
ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитный провод заземления заземление» (PE)
Трехфазный переменный ток 415+ В
Brown = Фаза 1 или линия, (L1)
Черный = Фаза 2 или Линия 2, (L2)
Грея = Фаза 3 или Линия 3, (L3)
. СИНИЙ = Нейтральный (N)
ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитный провод заземления заземление» (PE)
Старые цветовые коды проводки Великобритании
Ранее до марта 2004 г. в Великобритании использовались собственные цветовые коды проводки. Эти старые цветовые коды проводки все еще используются на субконтинентах, включая Индию, Пакистан, ОАЭ и ЮАР.
Single Phase AC 230V
RED = Phase , Hot or Line, (L)
BLACK = Neutral (N)
GREEN / YELLOW = Заземлитель «Защитный Земля »(PE)
Трехфазный AC 415+ V
Красный = Фаза 1 или Линия, (L1)
Yellow = Фаза 2 или линия 2, (L2)
Blue = Фаза 3 или Линия 3, (L3)
Черный = Нейтральный (N)
Зеленый / Желтый = Земный проводник «Защитный earth” (PE)
China & Russia Wiring Color Codes

China PRC & Russia (Old) Wiring Color Codes Single Phase AC
ЖЕЛТЫЙ = фаза, горячая или линейная, (L)
НЕБЕСНО-СИНИЙ или ЧЕРНЫЙ = Нейтральный (N)
ЗЕЛЕНЫЙ / ЖЕЛТЫЙ
“Защитный Заземление” Земля ”(PE)
Китай Трехфазный AC
Желтый = Фаза 1 или линия, (L1)
Зеленый = Фаза 2 или линия 2, (L2)
Red . = фаза 3 или линия 3, (L3)
ГОЛУБОЙ или ЧЕРНЫЙ = Нейтраль (N)
ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник Земля «Защитное заземление» (PE)
Россия Новые цветовые коды проводки Россия следовали тем же цветовым кодам проводки, что и в Китае, но они адаптировали IEC с небольшими изменениями, например, в трехфазной системе они могут использовать фиолетовый цвет. или серый цвет вместо серого в IEC. Поскольку все немного изменилось в Россия, так что надо следить за тестером, прежде чем идти в бардак.
Однофазной AC
Brown = Фаза, горячая или линия, (L)
Black = Нейтральный (N)
Зеленый / ЖЕЛЕЙНА Дирижер «Защитная Земля» (PE)
Трехфазный AC
Браун = Фаза 1 или линия, (L1)
Black = Фаза 2 или Линия 2, (L2)
. СЕРЫЙ или Purple = Фаза 3 или Линия 3, (L3)
светло -голубые = нейтральный (n)
Green / Yellow = Земный Проводник. «Защитное заземление» (PE)
Цветовые коды проводки для Австралии и Новой Зеландии

8 Оба Австралийцы и киви используют одинаковые цветовые коды проводки для однофазных и трехфазные силовые цепи.
Однофазная AC
RED или Brown = Фаза, Горячая или Линия, (L)
Черный или Sky Blue = Нейтральный (N)
Green или Green. / ЖЕЛТЫЙ = Защитный провод заземления заземление» (PE)
Трехфазный переменный ток
КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза 1 или линия, (L1)
БЕЛЫЙ = фаза 2 или линия 2, (L2)
СИНИЙ = фаза 3 или линия 3, (L3)
ЧЕРНЫЙ
6 или
светло -синий = нейтральный (n)
Зеленый или Зеленый / Желтый = Земный проводник «Защитная земля» (PE).
Япония Цвет проводки Коды
Как следует из названия, Япония всегда делает странные вещи. Сингл фазное питание составляет 100 В (линия к нейтрали), а трехфазное питание составляет 200 В (3 линии, Нет нейтрали). Для вау-реакции проверьте общие нейтральные цвета и цвета 3-й фазы. Они одинаковые, т.е. белые (прочитайте следующее примечание после трехфазного коды для объяснения).
Однофазный переменный ток
ЧЕРНЫЙ или КРАСНЫЙ = Фаза, горячая или линия, (L)
Белый = нейтральный (n)
Зеленый = Земля -проводник «Защитная Земля» (PE)
Три фаза AC
5 ЧЕРНЫЙ = фаза 1 или линия, (L1)
КРАСНЫЙ = фаза 2 или линия 2, (L2)
БЕЛЫЙ = фаза 3 или линия 3, (L3)
БЕЛЫЙ = Общая нейтраль (N) (используется только в двухпроводной системе)
ЗЕЛЕНЫЙ = Заземляющий проводник «Защитное заземление» (PE) в случае трехфазного2 поставка, нет необходимости для нейтрального провода здесь, в Японии. Так что не паникуйте с «3-й линией» через три фазы и общий Нейтральный как Белый цвет.
Индия, Пакистан, ОАЭ, Саудовская Аравия и Южная Африка Цветовые коды проводки
Индия и Пакистан, включая другие страны субконтинента, такие как а также ОАЭ (Объединенные Арабские Эмираты), КСА (Королевство Саудовская Аравия) и Юг Африка AKA «Proteas» (теперь они адаптировали IEC) следуют старому цвету проводки Великобритании. коды, т.е. RYB (красный, желтый и синий для трех фаз) и красный и черный для Фаза и нейтраль соответственно.
Однофаза 230 В переменного тока
Красный = Фаза, Горячая или Линия, (L)
Black = Нейтральная (n)
Желтый 65 /
9
. Земный проводник «Защитная Земля» (PE)
Три фаза 415+ AC
Красный = Фаза 1 или линия, (L1)
Желтый = Фаза 2 или линия 2, (L2) )
СИНИЙ = фаза 3 или линия 3, (L3)
ЧЕРНЫЙ = общая нейтраль (N) (используется в двухлинейной системе Только)
Желтый / Зеленый = Земный проводник «Защитная Земля» (PE)
Израильские цветовые коды
Адаптировали коды IEC с небольшим кусочком. модификации. Израиль соблюдает правила IEC, проводя местную практику. следующие
Single Phase 230V AC
BROWN = Phase , Hot or Line, (L)
BLUE = Neutral (N)
YELLOW / GREEN = Земный проводник «Защитная Земля» (PE)
Трехфазная 415+ AC
Браун (или маркировка L1) = Линия 1 или линия, (L1)
Brown = Фаза 1, (L1)
.0005 (ОРАНЖЕВАЯ ПОЛОСА) (Или маркировочная втулка L2) = Фаза 2 или Строка 2, (L2) (или маркировочная втулка L2)
КОРИЧНЕВЫЙ (ЧЕРНАЯ ПОЛОСА) (или маркировочная втулка L3) = этап 3 или линия 3, (L3)
Blue = Общий нейтральный (N)
Желтый / Зеленый = Земля -проводник «Защитная земля» (PE)
Индоунс -цветовые кодексы 9
. Однофазный источник переменного тока
КРАСНЫЙ или ЧЕРНЫЙ = Фаза, горячая или линия, (L)
Blue = Нейтральный (N)
Желтый / Green = Земный проводник «Защитная Земля» (PE)
Источник переменного тока
КРАСНЫЙ = Фаза 1 или Линия, (L1 или R)
ЖЕЛТЫЙ = Фаза 2 или Линия 2, (L2 или S)0040
Черный = Фаза 3 или Линия 3, (L3 или T)
Blue = Общий нейтральный (n)
Желтый / Зеленый = Земля «Земля». (PE)
Цветовые коды электропроводки — NEC и IEC
We использовали Красный для Phase, Live or Hot , Черный для Нейтральный и Зеленый для Провод заземления/заземления на типичной однофазной электрической схеме. Вы можете использовать коды для конкретного региона или общепринятые правила в данной местности, т. е. МЭК – Международный электротехнический Комиссия ( UK , EU и т. Д.) Или NEC (Национальный электрический кодекс [ US и Канада ] См. Подробный столб около NEC & IEC Color Codes , где;
5 США:
Однофаза 120 В переменного тока:
Черный = Hot или Линия ,
White = нейтральный ,
= нейтральный 0006
Зеленый с Желтый полосатый или неизолированный проводник = Земля/Земля или Защитный Земля «ПГ».
Single Phase 240V AC:
Black = Hot 1 or Line 1
Red = Hot 2 or Line 2
White = Нейтральный
Зеленый с Желтый Полосатый или неизолированный проводник = Заземление/Земля или Защитный Земля «ПГ».
Три Фаза 208V и 240 В переменного тока (Delta High Leg):
Blue = HOT 1 или Линия 1
Orange = HOT 2 или
Линия 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 (в линии 2 = Hot 2 9004 или
. середина)
Черный = Hot 3 или Line 3
Белый = Нейтраль
Зеленый с Желтый Полосатый или неизолированный проводник = Заземление/Земля или Защитный Земля «ПГ».
Три Фаза 277V и 480V переменного тока:
Желтый = Hot 1 или Линия 1
Оранжевый = Hot 2 или Line 2 (в середине) 9 или Line 2 (в середине) 9 9005 или Line 2 (в середине) 9 или Line 2 (в средней = Горячая линия 3 или линия 3
Белый = Нейтраль
Зеленый с Желтый Полосатый или неизолированный проводник = Земля/Земля
05 Защитный Земля «ПГ».

МЭК и Великобритания:
МЭК и Великобритания:
Однофазная 230 В переменного тока:
Браун = Фаза или Линия
Синий = нейтральный 0006
Зеленый или Зеленый с Желтой полосой = Земля/Заземление или Защитное заземление «PE».
Три Фаза 400V:
Браун = Фаза 1
Черный = Фаза 2
Грея = Фаза 3
= Нейтрал

= нейтральный
9
= нейтральный
. с Желтый Полоса = Земля или Провод заземления в качестве защитного заземления (PE).
Для справки, вот СТАРЫЕ цветовые коды проводки Великобритании (до 2004 г.) , которые все еще применимы в других странах. страны, т.е. Индия, Пакистан, ОАЭ, Саудовская Аравия и другие арабские страны.
400V Три фаза
Красный = Фаза 1
Желтый = Фаза 2
Blue = Фаза 3
Черный = Нейтральный
= Фаза 3
.0035 Зеленый = Земля или заземляющий провод.
230 В, однофазный
Красный = Фаза
Черный = Нейтраль
6 Зеленый .
Цвета проводки в Канаде – Руководство по типам и кодам электрических проводов
Цвета проводки в Канаде, регулируемые Канадским электротехническим кодексом (CEC), очень похожи на Национальный электротехнический кодекс (NEC) США.
Вам не нужно быть ученым-ракетчиком или электриком, чтобы знать и понимать, что специфическая расцветка электрических проводов в вашем доме что-то значит.
В Канаде электрические провода имеют цветовую кодировку, чтобы их было легко отличить и идентифицировать, при этом каждый цвет проводки в Канаде представляет, для чего этот провод и для чего он используется.
В Британской Колумбии мы соблюдаем электротехнические правила Закона о стандартах безопасности Британской Колумбии, как того требует Техническая безопасность Британской Колумбии.
Все электрические провода могут пропускать ток
Прежде чем мы углубимся в объяснение канадских цветов проводки и того, как они применяются к проводке в вашем доме, давайте проясним одну вещь: самое важное, что вам нужно знать об электрических проводах и их цветовая кодировка означает, что ВСЕ электрические провода являются электрическими.
Независимо от цвета. Даже так называемые нейтральные. В какой-то момент по всем электрическим проводам может проходить электрический ток, поэтому относитесь к каждому цветному проводу с одинаковой осторожностью.
Возможно, что еще более важно, во избежание причинения вреда себе, своей семье или дому разумно доверить все электротехнические работы квалифицированному электрику.
При этом полезно знать и понимать, что означают цвета электропроводки в Канаде, поскольку они относятся к вашему дому и вашей безопасности.
Вот основные сведения, которые вам необходимо знать о проводке с цветовым кодом в вашем доме.
Цвета электрических проводов в Канаде
Цвет электрических проводов говорит вам о том, как лучше их использовать, а также о том, проводят ли они ток или нет.
Канадские цвета проводки для жилых помещений регулируются Канадским электротехническим кодексом (CEC) и кодируются следующим образом:
Белые провода обычно нейтральны (см. примечания по этому поводу в разделе «Белые провода»)
Зеленые провода (или зеленые с желтыми полосами) — провода защитного заземления (или провода защитного заземления)
Провода всех других цветов обычно горячие или находятся под напряжением, что означает, что по ним проходит ток:
Активные провода черные
Второй актив красный
Трехфазные линии: красный, черный и синий
Теперь, когда мы знаем основные цвета проводки в Канаде и как они работают, давайте более подробно рассмотрим каждый из цветовых кодов и функции, которые они обозначают.
Черные электрические провода = Горячие провода
Черный — основной цвет проводов высокого напряжения для большинства домов. Горячие провода — это те, которые всегда , по которым протекает электрический ток. Черные провода используются в основном для подачи тока на электрические розетки и выключатели, которые, в свою очередь, питают бытовые приборы и освещение.
Что такое горячий или находящийся под напряжением электрический провод? Горячий электрический провод используется в качестве начального источника питания в цепи и действует как носитель или проводник электрического тока от источника питания к розетке, где это требуется.
Они всегда несут электричество, а это означает, что опасно прикасаться к горячему проводу, когда его питает источник питания. Само собой разумеется, но всегда стоит повторить, не прикасайтесь к горячему проводу любого цвета, если нет подключенного и работающего источника питания.
Примечание. Другие популярные цвета электропроводки в Канаде включают красный и синий провода, которые выполняют разные функции помимо питания розеток (подробности о красных и синих проводах см. ниже).
Красные электрические провода = горячие
В отличие от черных проводов, красные электрические провода также используются для горячих проводов, хотя в основном они используются для ножек переключателя (например, для потолочного вентилятора).
Вы найдете красные провода, используемые для питания детекторов дыма, которые жестко подключены к вашей электрической системе. В частности, красные провода используются в качестве второго горячего провода в 220-вольтовых установках.
В канадских цветах проводки 2 красных провода можно соединить вместе, а также можно соединить красный и черный провода.
Синие электрические провода = горячие (и иногда желтые)
Другие горячие провода включают синие и иногда желтые провода. Как правило, они размещаются в электропроводке.
Что такое электропровод и зачем через него протягивать синий и желтый провода?
Кабелепроводы обычно изготавливаются из пластиковых или металлических труб и обеспечивают защиту синих и желтых горячих проводов от коррозии или повреждений.
В соответствии с нормами электропроводки Канады синие и желтые провода под напряжением обычно не используются для электрических розеток. Обычно они используются для питания 2- или 3-позиционных переключателей, где несколько переключателей используются, например, для управления освещением в холле или на лестнице.
Белые электрические провода = нейтральные
Белые провода обычно являются нейтральными проводами в цветах нашей проводки в Канаде. Но что это на самом деле означает?
В наших правилах электропроводки в Канаде нейтральный провод используется для замыкания электрической цепи.
Горячий провод инициализирует цепь, но как только электрический ток течет, необходим еще один провод, чтобы цепь выполняла предназначение тока.
Здесь вступает в действие белый нейтральный провод. Цепь будет возвращаться к источнику питания по нейтральному проводу, тем самым завершая циркуляцию электрического тока переменного тока.
Пусть вас не вводит в заблуждение слово «нейтральный». Хотя электрический ток не всегда проходит через белый провод, вы должны обращаться с этим нейтральным проводом с такой же осторожностью, как и с горячим проводом.
ПРИМЕЧАНИЕ. Иногда при использовании старой проводки электрик мог пометить белые провода красным или черным, чтобы показать, что белый провод действительно горячий .
Зеленые электрические провода = защитное заземление (или зеленый/желтый)
Зеленый цвет проводов в Канаде означает, что они являются проводами заземления. При правильной установке они не проводят ток.
Несмотря на то, что зеленый обычно означает, что это заземляющий провод, иногда можно обнаружить, что может использоваться оголенный медный провод (без изоляции) или зеленый провод с желтой полосой.
Для чего нужен электрический провод, по которому не течет электрический ток? Безопасность!
Заземляющие провода, также иногда называемые заземляющими проводами, служат для защиты от электрического тока, который может быть нестабильным, исключая блуждающие токи из уравнения и «заземляя» их на землю. В случае короткого замыкания заземляющие провода перенаправляют нежелательное электричество, чтобы исключить риск поражения электрическим током или поражения электрическим током.
Чтобы объяснить это более конкретно: в нормальных условиях, когда ваша электрическая система работает нормально и безопасно, по проводу заземления не проходит электрический ток.
Однако, если произойдет короткое замыкание или другая аномалия, заземляющий провод предназначен для устранения нестабильного тока, направляя его в землю для его нейтрализации.
Опять же, как и с белыми проводами, только потому, что ваши зеленые заземляющие провода обычно не пропускают ток, это не значит, что они никогда не пропускают ток. Через заземляющий провод будет течь ток, пока они будут иметь дело с перегруженной системой. Обращаться осторожно.
Канада Обзор цветов проводки
Черный = Горячий провод, по которому всегда проходит электрический ток.
Красный = Горячий провод, по которому всегда проходит электрический ток.
Синий = провод под напряжением, всегда проводящий электрический ток, но протянутый по кабелепроводу и в основном используемый в качестве движущегося провода для 2- или 3-позиционных переключателей (для управления одним прибором или освещением с помощью нескольких переключателей).
Белый = Нейтральный провод замыкает электрическую цепь.
Зеленый, Зеленый/Желтый = провод защитного заземления, помогает нейтрализовать чрезмерный электрический ток при возникновении неисправности.
Часто задаваемые вопросы по цветам проводки
Какой цвет электрического провода находится под напряжением?
Все черные, красные и синие (и желтые) провода горячие или находятся под напряжением. Белые провода могут нести ток при определенных обстоятельствах, как и зеленые (например, при коротком замыкании).
Какого цвета заземляющий провод?
Зеленые провода или зеленые провода с желтыми полосами являются проводами защитного заземления или заземления. Провода заземления также иногда бывают из голой меди (без цветного защитного кожуха).
Что такое горячий электрический провод?
Горячий электрический провод — это провод, по которому течет электрический ток, и касание которого может привести к поражению электрическим током. Черный, красный, синий и желтый провода все горячие, но белые и зеленые провода также могут быть горячими в определенное время или в определенных случаях.
Никогда не пытайтесь делать электропроводку своими руками
Простое напоминание. Даже если вы знаете цвета электропроводки в Канаде наизусть, никогда не стоит заниматься самодельными электрическими проектами любого описания.
Это не только невероятно опасно, но также важно, чтобы ваша проводка была установлена и проверена лицензированным электриком, а также проверена независимо, чтобы обеспечить соответствие CEC.
Некоторые страховые компании не возмещают ущерб от пожара, связанного с электричеством, если они обнаружат, что электрические работы не были выполнены лицензированным электриком.
