Как выбрать расширительный бак для отопления

Назад к списку статей

Система обогрева РФ являются практически составляющей зданий. Обойтись без них при наступлении холодов, длящихся месяцами, невозможно. В большинстве случаев их работа предусматривает использование теплоносителя — воды. А законы физики предусматривают, что нагревание жидкости ведёт к увеличению её объема. Специально на этот случай предусматривается отводная емкость, известная как расширительный бачок. Именно благодаря ему обеспечивается длительное и безопасное функционирование системы. Чтобы достичь наилучших показателей, важно знать, как выбрать расширительный бак для отопления, чтобы вопросов к его работе не было и он в полной мере выполнял возложенные задачи.

Доступные типы решений

Разбирая, как правильно подобрать бак, необходимо помнить об их целевом предназначении. Таковым является сохранение коммуникаций и узлов от скачков давления, сопровождающих нагревание жидкости. Для этого мало, чтобы в конструкции предусматривалось наличие расширительного бака — он должен соответствовать показателям системы. На рынке представлено много конструкторских решений, где представлены котлы с уже встроенными элементами отвода. Но объем расширительного бака в таких случаях не всегда позволяет удовлетворить существующий запрос, поскольку дополнительно предусматривается до 12 литров.

Предлагаемые готовые коммерческие решения хорошо подходят для небольшой площади. Но если планируется создание обогрева добротного загородного дома в несколько этажей, этого будет мало — для нормального функционирования понадобиться объем до 100 литров включительно. Одно из многих решений — покупка бака, увеличивающего ресурс всей системы. На выбор доступны:

  1. Расширительный бак открытого типа. Обладает простой конструкцией, к обогревательной сети подключается посредством трубы. Она выполняет роль канала, обеспечивающего поступление теплоносителя при нагревании, тогда как при охлаждении он возвращается назад в систему. Часто снабжается ещё одной трубой, чтобы вода могла переливаться, если бак наполнен. При превышении объема жидкость отводится в канализацию. Преимущество такого типа решений — простота и дешевизна конструкций. Но есть и минусы: нужно размещать ёмкость наверху по отношению к отопительной системе, теплоноситель может выплескиваться, происходит покрытие стенок ржавчиной и необходимо периодически доливать воду.

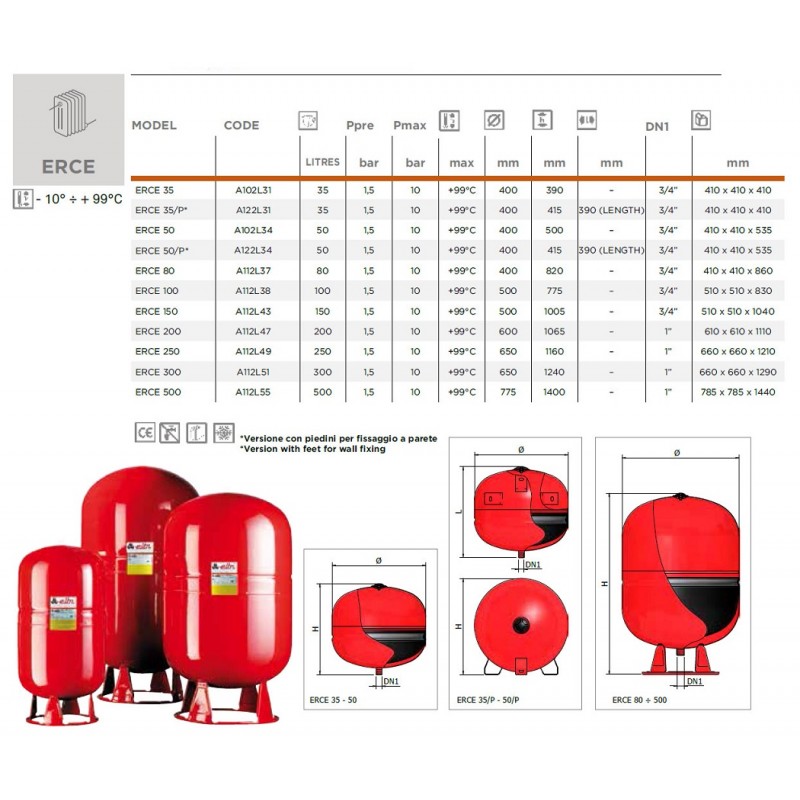

  2. Расширительный бак закрытого типа. Герметическая емкость, предусматривающая наличие мембраны, сделанной из резины. Такая конструкция хорошо себя зарекомендовала для систем, где для циркуляции теплоносителя используется насос. Внутри предусматривается разделение устройства на 2 части посредством мембраны: вверху помещают инертный газ (в его роли используют кислород или азот), а вниз поступает при росте значения температуры теплоноситель. Когда заполняется бак, то его мембрана растягивается, а также увеличивается давление на закачанный газ. После остывания объем уменьшается, а теплоноситель возвращается назад.

Среди двух типов предпочтительнее выглядит второй. Его конструкция исключает контакт теплоносителя с воздухом, не испаряется сама жидкость, не происходит насыщение кислородом, не появляется ржавчина.

Для тех, кто решает, как подобрать расширительный бак для отопления при наличии специфических особенностей важно то, что их можно установить везде, где есть возможность и желание — предусматривать возвышение конструкции не нужно. Закрытым тип выдерживает высокое давление, а открытый предусматривает эксплуатацию исключительно при небольших нагрузках.

Единственный недостаток — цена. Но она дополнительно компенсируется минимальными теплопотерями и небольшими габаритами.

Сложности выбора: требуемый запас

Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте. После типа и места размещения следующим по важности является размер бака. Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:

  1. Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.

  2. Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.

  3. Расчет с формулами. Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.

  4. Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом. Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.

Вот как подобрать расширительный бак для системы отопления. Желательно всегда предусматривать наличие определённого запаса — до половины от расчетного значения.

Формула расчета

Сложные математические расчёты часто вызывают отторжение, но они необходимы, чтобы добиться оптимального значения без привлечения специалистов. Зная, как правильно подобрать емкость, получиться выбрать бак с очень точными параметрами. Одна из простейших формул: Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po)). Теперь об значении её множителей и слагаемых:

  1. Vn — результат, указывающий на требуемое значение параметра емкости.

  2. Ve — объем, который образовывается при тепловом расширении. Для расчёта количество теплоносителя в литрах умножается на температурный коэффициент (см. Таблица 1). Наведенные значения актуальны при использовании воды. Если в роли теплоносителя выступает тосол, то для 10% и 20% изменение будет: 4% × 1,1 = 4,4% и 4% × 1,2 = 4,8% соответственно. Изменение находится в зависимости от его части в общем объеме.

  3. Vv — объем теплоносителя в расширительном баке, присутствующий благодаря гидростатическому давлению. Его второе название — водяной затвор. Например, если номинальный объем составляет 30 л., то берётся 10%. Размер водяного затвора не должен опускаться ниже двух значений: 0,5% от объема и 3 литра.

  4. Po — статическое давление внутри отопительной системы. Значение здесь фиксировано: водяной столб на 10 м. равен 1 атмосфере.

  5. Ре — окончательное давление, что образовывается благодаря работе предохранительного клапана. Если не указанное иное значение в инструкции и сопроводительной документации: для <5 атм. от номинального значения отнимается 0,5 атм.; >5 атм. рассчитывается умножением указанного параметра на коэффициент 0,9.

Таблица 1

Значение температуры

40

50

60

70

80

90

100

Температурный коэффициент

0,75

1,18

1,68

2,25

2,89

3,58

4,34

Эта (без шуток) относительно несложная формула позволит правильно подобрать объем расширительного бака с высокой точностью исходя из потребностей. Главное, не ошибиться в значениях и при расчёте. Если есть неуверенность, лучше ещё раз перечитать пояснение к формуле, чтобы точно подобрать объем расширительного бака и не разочаровываться полученным результатом.

Техника безопасности

Это важно для всех конструкций, работающих под давлением — как раз этот случай. Кроме подбора емкостей с подходящими характеристиками следует проверить, в рабочем ли состоянии клапаны и позволяют ли они сбрасывать давление. Лучше всего, если есть возможность регулировки, меняющая максимальное давление. Наличие возможности принудительного открытия обязательно — есть вероятность, что расширительный бак для водоснабжения выйдет из строя. Для возможности самостоятельного осмотра и необходимо эта особенность.

Особенная важность в технике безопасности уделяется состоянию мембраны и её характеристикам. Следует обращать внимание на качество изготовления, стойкость к диффузионным процессам, диапазон рабочих температур и срок использования. Для расширительных баков обязательным является наличие сертификатов, подтверждающих качество и безопасность — с ними полезно ознакомиться.

Также не следует забывать о личной безопасности. Это относится как к непосредственной работе с расширительными баками, так и пребыванию около них во время использования. Если возникнет проблема, следует всегда помнить, что теплоноситель разогрет до высоких температур и при контакте с ним высока вероятность получения ожога.

Обслуживание

Знать, как правильно следует подобрать расширительный бак для отопления дома — только полдела. Важно ещё и обеспечивать требуемый уровень обслуживания, чтобы этот элемент вместе со всей системой отопления служил долго. Оно включает в себя:

  1. Обязательная проверка проводится раз на полгода. Первостепенно ищутся внешние повреждения. Если есть коррозия, подтеки и вмятины, обязательно следует устранять причину их появления.

  2. Раз в полгода следует сверять начальное давление и расчетные показатели. Перед этим следует отключать бак от системы отопления, слить воду и подключить манометр через ниппель. При более низких значениях через него же осуществляется увеличение давления.

  3. Проверка состояния мембраны. При условии, что слив воды идёт вместе с потоком воздуха, а фиксируемое в газовом пространстве давление понижается, можно говорить о наличии повреждений. Мембрану, если предусмотрена такая возможность, необходимо заменить.

  4. Если не предполагается использование бака длительное время, вода сливается, сама емкость держится в сухих условиях.

Заключение

Вот и рассмотрено как правильно подобрать удовлетворяющий потребности расширительный бак. Остаётся только сделать выбор в пользу конструкции, которая удовлетворит выдвинутые запросы и требования. Благо, сделать это с багажом рассмотренных знаний будет легко.

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный вход

А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный настоящий

Как выбрать расширительный бак для отопления, чтобы не ошибиться?

Каждый элемент отопительной системы выполняет свою функцию, от работоспособности которого зависит бесперебойное функционирование всей системы. К примеру, выбор расширительного бака для системы отопления нужно производить в соответствии с определенными требованиями, учитывая площадь помещения, тип теплоносителя, системы.

Содержание

  • 1 Необходимость и принцип функционирования
  • 2 Разделение по типам
    • 2.1 Расширительный бачок открытого типа
    • 2.2 Расширительный бачок закрытого типа
  • 3 Рекомендации при выборе
    • 3.1 Уделим внимание качеству
    • 3.2 Особенности расчета
  • 4 Необходимость технического обслуживания

Необходимость и принцип функционирования

Еще из школьного курса каждый человек получает сведения, что при нагревании любое тело расширяется, происходит увеличение объема жидкости, газа. Также значительно увеличивается давления, что при нерациональном объеме, может привести к нарушению целостности сосуда – разрыву резервуара. Чтобы этого не произошло, следует предусмотреть установку клапана безопасности. Необходимость расширительного резервуара заключается в размещении теплоносителя, объем которого возрастает при нагревании. Во время охлаждения жидкость обратно возвращается в систему.

Разделение по типам

Существует различие данного типа оборудования по формам, габаритам, а именно: расширительный бачок для отопления открытого типа и закрытого. Каждая емкость имеет свои особенности конструкции.

Расширительный бачок открытого типа

Открытый тип иначе называют гравитационным или самотечным, по своей конструкции он представляет собой резервуар, выполненный из металла, верх которого открыт, форма выбирается посредством предпочтений заказчика. В верхней части приварен подвод, обеспечивающий герметичное соединение со шлангом, по которому подается теплоноситель. Установка такого элемента в большинстве случаев производится на достаточной высоте, идеальный вариант — чердак или верхний этаж. Этот вид применяется преимущественно для централизованных сетей.

Современный бак расширительный для открытой системы отопления выполняет следующие функции: компенсирует расширение теплоносителя, обеспечивает отведение воздуха из топочной конструкции, поскольку верх открыт. Безусловно, это существенное преимущество, так как конструкция емкости проста и неприхотлива в эксплуатации. Такой бачок можно изготовить самостоятельно. Однако здесь присутствуют свои недостатки: необходимость дополнительного утепления, при расположении на чердаке, своевременное наблюдение за уровнем воды, при надобности пополнение. Насыщение кислородом из окружающей среды способствует появлению коррозионных образований в металлических деталях.

Расширительный бак для отопления открытого типа – это цилиндрическая либо прямоугольная емкость, выполненная из листовой стали, покрытая теплоизоляционным покрытием.

Монтаж конструкции не требует специальных навыков, однако стоит учесть все рекомендации, посоветоваться с профессиональными мастерами или вызвать квалифицированных специалистов.

Конечно, каждый хозяин пытается максимально сэкономить, при этом совершить выгодное капиталовложение. Поэтому устанавливать расширительный бак для отопления открытого типа пластиковый не рекомендуется, исходя из опыта народных умельцев, так как он может не выдержать воздействия высоких температур. Оптимальный вариант – использовать оцинкованные герметичные металлические конструкции.

Расширительный бачок закрытого типа

Закрытый вариант предполагает более высокие требования к емкости, в силу эксплуатации при повышенном уровне давления. Это металлическая, закрытая емкость овальной, шарообразной формы, внутри которой расположены камеры, разделенные с помощью герметичной мембраны. Первая будет наполняться жидким теплоносителем, вторая – воздушная, в которой находится клапан для поддержания необходимого давления.

Если рассматривать расширительный бак для отопления плоский, можно выделить практичные особенности этой конструкции: экономия места, более эстетичное выполнение. По расположению устройство может быть вертикальным, горизонтальным, а также иметь сменную или стационарную мембрану. Воздушная камера такого оборудования должна содержать нужное количество атмосфер, что можно прочесть в технических характеристиках паспорта изделия. Такая продукция, при поломке, лишена возможности замены определенных комплектующих. Монтаж плоских бачков выполняют на прямых участках труб, до циркуляционного насоса.

Рекомендации при выборе

Расширительный бачок — один из основных элементов, который влияет на качество, эффективность и безопасность работы отопительной системы. Отношение к нему должно быть самым требовательным. Рассмотрим перечень особенностей, которые помогут ответить на вопрос, как выбрать расширительный бак для системы отопления.

Определяясь с выбором конструкции, нужно учесть такие рекомендации:

  1. Уделить должное внимание месту установки. Это должен быть горизонтальный, прямолинейный участок, расположенный на определенной высоте, чтобы исключить возможность гидроудара.
  2. Большинство современных производителей выпускают продукцию, в паспорте которой указана схема расширительного бака для отопления, укомплектованность предохранительным клапаном. Если такового нет, рекомендовано приобрести его, как отдельную деталь. Когда клапан срабатывает часто, это говорит о недостаточном объеме, не правильно выполненном расчете.
    Здесь присутствуют два варианта выхода из положения: приобрести дополнительное оборудование, установив его параллельно малогабаритному, старому, или купить расширительный бак для водоснабжения, имеющий большие габариты.
  3. Большинство современных настенных котлов уже имеют бачки, циркуляционные насосы в своей комплектации, что упрощает установку и расчеты.
  4. Специалистами рекомендован минимальный объем расширительной емкости – это около десяти процентов от общего объема всей топочной конструкции. Причем не допустимы отклонения менее указанной цифры.
  5. Чтобы обеспечить надежное функционирование системы, своевременно следить за давлением, необходимо установить манометр.

Уделим внимание качеству

Далее рассмотрим срок службы, на который рассчитан расширительный бак для отопления как выбрать более дешевый вариант, при этом не потерять на качестве. Приобретая продукцию сомнительного производителя, выполненную из ненадежных материалов, не следует рассчитывать на длительный срок эксплуатации. Поэтому лучше отдать предпочтение проверенной продукции. С другой стороны, высокая цена также не дает стопроцентной гарантии качества, некоторые реализаторы специально завышают стоимость.

Конструкции должны быть аккуратными, целостными, любые случайные механические повреждения могут привести к потере герметичности.

Оборудование нужно проверить на наличие дефектов, расширительный бак для системы отопления цена которого явно занижена, говорит о наличии каких-либо изъянов. Не обязательно, что было допущено нарушение во время изготовления продукции, возможно перевозчики выполнили некачественную транспортировку. Качество товара должно подтверждаться документально, здесь можно проверить сертификаты европейского, международного образцов. Помимо этого, изделие должно полностью соответствовать гигиеническим нормам.

Особенности расчета

На то, как работает расширительный бак в системе отопления, оказывает прямое влияние грамотно выполненный расчет. Самый распространенный способ – выполнить замер по данным счетчика, установленного на трубе водопровода. Чтобы обеспечить выполнение данной процедуры, следует контролировать объем наполнение резервуара. Как только происходит избыток жидкости, через верх конструкции начнет поступать вода. Но этот способ актуален для бачков открытого типа.

Также можно применить метод теоретического расчета, учитывая, что на 1 киловатт приходится 15 литров воды. Для начала рассчитывается необходимая мощность прибора, на основании чего выполняются несложные математические вычисления. А именно перемножаются объем воды и максимальное давление, полученное произволение делится на разность максимального давления и давления воздушной камеры (последние три показателя можно узнать из технической документации – паспорта прибора).

Просчитать объем расширительного бака для отопления можно, учитывая размеры и характеристики используемых узлов – это наиболее точный способ, который предполагает учет таких показателей как: величина трубы, теплообменника, количество радиаторов (типа, материала изготовления).

Необходимость технического обслуживания

Чтобы обеспечить максимальный срок полезной эксплуатации, необходимо соблюдать определенные правила, выполнять своевременное техобслуживание. Проводить обязательную проверку на наличие внешних повреждений, к примеру, коррозию, образование вмятин, подтек воды. Эта процедура должна выполняться не реже, чем раз в шесть месяцев. Выявленные повреждения необходимо своевременно устранять. Периодически сверять начальные, расчетные показатели давления. Проверять целостность мембран. Если нет необходимости в применении конструкции – вода сливается, а бак хранится в сухом помещении.

Расширительный бак для отопления открытого типа купить можно в любом специализированном магазине, как и продукцию закрытого типа. Применяя вышеприведенные советы и рекомендации, удастся подобрать наиболее оптимальное решение, удовлетворяющие нужды отопления дома любой квадратуры и этажности, также выполнить самостоятельную установку, руководствуясь инструкцией, а при нехватке времени, монтажные работы можно заказать у профессионалов.

PEX, Сантехника, Отопление, Системы отопления, вентиляции и кондиционирования

Как определить размер и выбрать подходящий расширительный бак

При нагревании вода расширяется и ее объем увеличивается. Поскольку вода считается несжимаемой, в системе с замкнутым контуром это тепловое расширение оказывает невероятное давление на трубопровод и компоненты всей системы. Если не решить проблему, это давление воды может привести к утечкам и даже полному разрыву трубопровода. Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе. Помимо этого, отсутствие расширительного бака позволит давлению открыть предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.

Сам по себе расширительный бачок представляет собой емкость с воздухом, отделенную от воды диафрагмой.

Когда система отопления заполнена холодной водой, предварительное давление в расширительном баке равно давлению наполнения, что приводит к тому, что мембрана расширительного бака полностью прилегает к баку. По мере повышения температуры воды в системе расширенная вода поглощается расширительным баком. После того, как температура воды достигает максимума и начинает снижаться, диафрагма возвращает охлажденную воду обратно в систему.

Типы расширительных баков

Существует несколько типов расширительных баков в зависимости от потребностей вашей системы. В бытовых системах горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для лучистых и водяных систем отопления следует использовать Amtrol Extrol, Radiant Extrol или расширительный бак Fill-Trol.

Выбор правильного размера расширительного бака

Перед покупкой расширительного бака вы должны выяснить, какой объем расширительного бака потребуется для вашей системы. Решение будет основываться на двух факторах. Во-первых, это мощность вашего водонагревателя или бойлера в галлонах. Эта информация будет указана на заводской этикетке водонагревателя или котла. Во-вторых, давление воды в вашей системе трубопроводов. Для сантехнических применений эту информацию можно получить, либо прикрепив небольшой манометр к любому крану, либо позвонив в местную компанию по водоснабжению. Для систем водяного и лучистого отопления давление в системе обычно никогда не превышает 30 фунтов на квадратный дюйм.

Если расширительный бак, который вы покупаете, меньше, чем требуется вашей системе, избыточное давление от расширяющейся горячей воды вызовет срабатывание предохранительного клапана. С другой стороны, нет проблем с наличием расширительного бака, который больше, чем требуется вашей системе. На самом деле, если вы не уверены, что ваш расширительный бак сможет безопасно вместить вашу систему, обычной практикой является выбор расширительного бака, который на один размер больше требуемого размера. Как правило, при работе с расширительными баками лучше сделать больше, чем меньше.

Применение в сантехнике

Therm-X-Trol

Расширительные баки Therm-X-Trol изготавливаются из цветных металлов, что делает их подходящими для систем горячего водоснабжения.

Характеристики расширительных баков Therm-X-Trol

  • Крепление водонагревателя и арматуры

  • Устраняет потери воды и энергии

  • Гарантирует, что предохранительные клапаны не откроются

  • Снижает риск повышения давления


Таблицы размеров

Жилые помещения (до 150*F)

Статическое давление подачи (psi) Размер водонагревателя
(галлоны)
40 50 60 80 120
40 СТ-5 СТ-5 СТ-8 СТ-8 СТ-12
60 СТ-5 СТ-5 СТ-8 СТ-8 СТ-12
80 СТ-5 СТ-8 СТ-8 СТ-12 СТ-25В

Коммерческое применение (до 180*F)

Статическое давление подачи (psi) Размер водонагревателя
(галлоны)
40 50 60 80 120
40 СТ-8 СТ-8 СТ-8 СТ-12 СТ-12
60 СТ-8 СТ-8 СТ-12 СТ-25В СТ-25В
80 СТ-8 СТ-12 СТ-25В СТ-25В СТ-25В

Системы водяного отопления

Extrol и Fill-Trol

Расширительные баки Extrol используются гораздо чаще, чем расширительные баки Fill-Trol. На самом деле, единственная разница между ними заключается в том, что расширительные баки Fill-Trol включают в себя специально разработанный редукционный наполнительный клапан. Для расширительных баков Extrol требуется отдельный наполнительный клапан.

Резервуары Extrol и Fill-Trol рассчитаны с учетом дополнительного фактора. На вашем котле, скорее всего, будет напечатана информация о производительности БТЕ/ч. Модели Extrol и Fill-Trol имеют одинаковые размеры и сравнимые размеры.

Характеристики расширительного бака Extrol

  • Обеспечивает постоянное отделение воды в системе от воздуха
  • Контролирует и нормализует давление воды в системе
  • Использует диафрагму из бутилкаучука/EPDM для гораздо лучшего удержания воздуха, чем натуральный каучук
  • Простота установки

Характеристики расширительного бака Fill-Trol

  • Не требует отдельного автоматического наливного клапана
  • Те же характеристики и модель, что и у обычного расширительного бака Extrol

Таблица размеров

Тип излучения Полезная мощность котла в 1000 БТЕ/ч
25 50 75 100 125 150 175 200 250 300 350 400
Плинтус из ребристых труб или излучающая панель 15

109

15

109

30

110

30

110

30

110

30

110

60

111

60

111

60

111

90 СХ-30В СХ-30В
Конвекторы или тепловентиляторы 15

109

15

109

30

110

30

110

60

111

60

111

60

111

60

111

90 SX-30V SX-30V SX-40V
Радиаторы чугунные 15

109

30

110

30

110

60

111

60

111

90 SX-30V SX-30V SX-30V SX-30V SX-40V SX-40V
Плинтус из чугуна 15

109

30

110

60

111

60

111

90 90 SX-30V SX-30V SX-40V SX-40V SX-60V SX-60V
Номера моделей (номера моделей Fill-Troll выделены жирным шрифтом )

Системы лучистого отопления

Radiant Extrol

Расширительные баки Radiant Extrol предназначены для работы как в открытых, так и в замкнутых системах лучистого отопления, а также подходят для систем снеготаяния.

При выборе расширительных баков Radiant Extrol еще одним фактором, который необходимо учитывать при выборе размера, является размер и длина используемой трубки.

Характеристики расширительных баков Radiant Extrol

  • Специально разработаны для высокоэффективных радиационных систем
  • Подходит для барьерных и небарьерных систем PEX
  • Подходит для использования с гликолем
  • Соединение из цветного металла, стойкое к коррозии.

Таблица размеров

Номинальный размер трубы PEX Длина трубки (футы)
1000 5000 7500 10000 14000 18000 22000 30000
3/8″ RX-15 RX-15 RX-15 RX-15 RX-15 РХ-30 РХ-30 РХ-30
1/2 дюйма RX-15 RX-15 RX-15 РХ-30 РХ-30 РХ-60 РХ-60 РХ-60
5/8″ RX-15 RX-15 РХ-30 РХ-30 РХ-60 РХ-60 РХ-60
3/4 дюйма RX-15 РХ-30 РХ-30 РХ-60 РХ-60 РХ-60
1″ RX-15 РХ-30 РХ-60 РХ-60
Номера моделей (расширительные баки Radiant Extrol)

Руководство по проектированию расширительного бака, определение размера и выбор расширительного бака для водяной системы горячего водоснабжения

Раздел 4.

0. Расчет расширительного бака

После выбора типа расширительного бака необходимо определить значения для использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, чтобы вы могли определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельта Т» и значений удельного объема, которые обсуждаются в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые будут иметь место в гидравлической системе горячего водоснабжения.

Низкая температура: Значение низкой температуры – это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самое холодное значение. Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, указанном ниже.

  • Низкая температура: от 32 F до 70 F

Если водяная система горячего водоснабжения представляет собой смесь гликолей, то самая низкая температура может отличаться от показанной ранее. Добавление гликоля в водяную горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры – это температура, возникающая при включении насоса(ов) горячей воды и генератора(ов) горячей воды. Когда водяная система горячего водоснабжения включена, водяная горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Низкотемпературные генераторы горячей воды обычно имеют максимальную температуру 250 ° F. Генераторы горячей воды средней температуры могут производить температуру до 350 ° F, а генераторы горячей воды высокой температуры могут производить температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ УДЕЛЬНОГО ОБЪЕМА

Значения удельного объема определяются из данных о свойствах жидкости. Калькулятор расширительного бака включает конкретные значения объема для воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления паров указаны в PSIA

Значения удельного объема также можно найти в ASHRAE Fundamentals для воды и на следующем веб-сайте для гликолевых смесей.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Калькулятор расширительного бака требует ввода трех значений давления: (1) минимальное давление, (2) максимальное давление и (3) давление предварительного нагнетания. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины, давление пара и точка отсутствия изменения давления.

Манометрическое давление – это давление без добавления атмосферного давления. Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин абсолютное давление учитывает давление атмосферы.

Рис. 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.
4.3.1 ДАВЛЕНИЕ ПАРА

Параметр или абсолютное давление помогают выбрать минимальное давление, необходимое в системе. Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при температуре 85 F составляет примерно 1,4 фута напора, а давление пара воды при температуре 200 F составляет примерно 26,6 фута напора. Давление пара – это минимальное давление, необходимое для поддержания воды в жидком состоянии. Например, если давление воды при 200 F изменить на 20 футов напора, то вода испарится. Давление паров определяется автоматически в зависимости от типа и температуры жидкости.

Рис. 5: При повышении температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Перейдите по этой ссылке, чтобы узнать больше о температурах от 32 F до 420 F. Давление паров горячей воды гидравлической системы в зависимости от температуры

4.3.2 ТОЧКА ОТСУТСТВИЯ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы будете слышать, что дело в расширительном баке. при котором давление в системе не меняется. Это верно, но предполагается, что температура не меняется. Давление в расширительном бачке не изменится при включении или выключении насоса в системе, а температура останется прежней. При рассмотрении следующих пунктов обсуждения по определению низкого/минимального и высокого/максимального давления помните, что давление в расширительном бачке является функцией температуры, а не насоса.

4.3.3 НИЗКОЕ ДАВЛЕНИЕ/ДАВЛЕНИЕ НАПОЛНЕНИЯ

Низкое давление – это минимальное давление в системе, обеспечивающее выполнение наиболее жестких требований из следующих трех ограничений: (1) 10 фунтов на кв. дюйм в самой высокой точке трубопровода, (2) нетто требуется положительный напор на всасывании водяного насоса горячей воды или (3) больше, чем давление паров горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение по высоте: Низкое давление или давление наполнения — это давление, требуемое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения манометрического давления 10 фунтов на кв. дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду/раствор. При расчете этого давления вы должны исходить из того, что насос(ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется, потому что расширительный бак расположен в точке наполнения и имеет почти такое же давление. Если расширительный бачок расположен вдали от точки наполнения, то по разнице высот между точкой наполнения можно найти минимальное давление в расширительном бачке.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на квадратный дюйм. Таким образом, давление наполнения должно составлять 75 фунтов на кв. дюйм. Этот пример показан на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Далее следует также проверить чистый положительный напор на всасывании, требуемый для гидравлических насосов горячей воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы удовлетворялся требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится всего в 30 футах над чистым полом. Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, согласно предыдущему ограничению минимальное давление будет составлять всего 18,6 фунтов на кв. дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки заполнения, то давление на всасывании гидравлического насоса горячей воды будет составлять всего 14,3 фунта на кв. Если для насоса требуется чистая положительная высота всасывания 20 фунтов на квадратный дюйм, то давление наполнения, определенное из ограничения высоты, не будет соответствовать чистому положительному значению высоты всасывания. Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать чистому положительному ограничению высоты всасывания. Этот пример показан на втором следующем рисунке.

Рис. 6: Минимальное давление/давление наполнения определяется в соответствии с требованием 10 фунтов на кв. дюйм в самой высокой точке, как показано зеленым цветом. Давление на более низких отметках затем определяется путем преобразования футов напора в фунты на квадратный дюйм. Это приводит к манометрическому давлению наполнения 75 фунтов на квадратный дюйм и манометрическому давлению всасывания водяного насоса горячей воды 70,7 фунтов на квадратный дюйм. Вы также должны дважды проверить чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен, при определении минимального давления.

Рис. 7. На этом примерном рисунке зеленым цветом показано минимальное давление в точке заполнения, основанное на давлении 10 фунтов на кв. дюйм в самой высокой точке. Красным цветом показано давление в точке наполнения, основанное на минимальном давлении 20 фунтов на кв. дюйм на всасывании гидравлического насоса горячей воды. Как видите, красный показывает более высокое минимальное давление в точке заполнения и, следовательно, более высокое минимальное давление в расширительном бачке. Таким образом, для вашего уравнения вы должны использовать более высокое значение минимального давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение по давлению пара: последнее ограничение обычно является наиболее строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур. При этом ограничении давление во всей системе должно оставаться выше, чем давление паров жидкости, чтобы предотвратить испарение. Если требуется давление выше доступного давления в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от гидравлического насоса горячей воды, который только обеспечивает циркуляцию жидкости в системе. Насос наддува перекачивает систему подпиточной воды в закрытую гидравлическую систему горячего водоснабжения под желаемым давлением, чтобы выполнить все три ограничения.

Чтобы найти давление, необходимое для соблюдения ограничения по давлению пара, вы можете смоделировать давление во всей замкнутой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, максимальная температура и Сценарий B: Насос включен, максимальная температура.

Рис. 8: Сценарий A: насос выключен, максимальная температура 250 °F. На этом рисунке показан общий замкнутый контур, гидравлическая система горячего водоснабжения (250 ° F). В самой высокой точке самое низкое давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 290,8 фунтов на квадратный дюйм. Это приводит к давлению 87 фунтов на квадратный дюйм в расширительном баке. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением паров. Если вы следите за преобразованием фут-напора в фунты на квадратный дюйм, вы также заметите, что преобразование больше не представляет собой 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому для обеспечения того же давления, что и раньше, требуется более высокий водяной столб. При этой температуре преобразование составляет 1 фунт на квадратный дюйм в 2,44 фута напора.

Следующий рисунок имитирует Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включен, давление в расширительном баке останется прежним, а все остальные значения давления будут экстраполированы из этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рис. 9: Сценарий B: Насос включен, максимальная температура 250 °F. На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, будут потери на трение между расширительным бачком и всасывающим патрубком насоса. Это приводит к давлению 75 фунтов на квадратный дюйм на всасывании насоса. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, потому что насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на кв. дюйм. Перепад между верхом системы и расширительным бачком больше, потому что будут дополнительные потери на трение, так как жидкость движется.

На следующем рисунке представлены три критерия для определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению паров около 30 фунтов на квадратный дюйм (15,3 фунтов на квадратный дюйм изб. ). Самая высокая точка в системе расположена на высоте 30 футов над чистым полом, и в этой точке требуется манометрическое давление 10 фунтов на квадратный дюйм, чтобы соответствовать критериям высоты. Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на кв. дюйм.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на квадратный дюйм в самой высокой точке показано зеленым цветом. Минимальное давление, необходимое для достижения 20 фунтов на квадратный дюйм (NPSHR) на всасывании насоса горячей воды, показано красным цветом. Минимальное давление для достижения давления пара 30 фунтов на квадратный дюйм (15,3 фунта на кв. дюйм изб.) в самой высокой точке показано пурпурным цветом. Минимальное давление, которое следует использовать в калькуляторе, составляет 25,5 фунтов на квадратный дюйм в расширительном бачке. Это максимальное минимальное давление.
5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления – это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит отказа предохранительных клапанов или оборудования из-за высокого давления. Сценарий, который вы должны проверить, — насос включен, а горячая вода гидравлической системы имеет максимальную температуру.

Рисунок 11: Высокое давление в расширительном баке определяется путем имитации максимального давления на предохранительных клапанах и оборудовании и определения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах допустимого давления. На этом рисунке показано максимальное давление 125 фунтов на кв. дюйм в генераторе горячей воды при включенном насосе. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм. Рабочая температура этой системы составляет 140 F.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно находиться в пределах требуемого давления, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы 125 фунтов на кв. дюйм, что является типичным максимальным давлением для фитингов трубопроводов, и насос выключен, то предельные значения давления соблюдаются для всего оборудования. . Однако, как только насос будет включен, вы превысите требуемое давление в 125 фунтов на квадратный дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Сценарии всегда следует запускать с включенным и выключенным насосом, поскольку оборудование должно находиться в пределах требуемого давления независимо от того, включен насос или нет. Например, в предыдущем сценарии давление в воздушном сепараторе будет составлять 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы насос предполагался выключенным при испытаниях на высокое давление в генераторе горячей воды. Поскольку воздушный сепаратор находится на той же высоте, в воздушном сепараторе будет то же давление, что и в генераторе горячей воды, когда насос выключен.

Leave a Reply

Ваш адрес email не будет опубликован. Обязательные поля помечены *
