Опубликовано Как выбрать расширительный бак для отопления
Назад к списку статей
Система обогрева РФ являются практически составляющей зданий. Обойтись без них при наступлении холодов, длящихся месяцами, невозможно. В большинстве случаев их работа предусматривает использование теплоносителя — воды. А законы физики предусматривают, что нагревание жидкости ведёт к увеличению её объема. Специально на этот случай предусматривается отводная емкость, известная как расширительный бачок. Именно благодаря ему обеспечивается длительное и безопасное функционирование системы. Чтобы достичь наилучших показателей, важно знать, как выбрать расширительный бак для отопления, чтобы вопросов к его работе не было и он в полной мере выполнял возложенные задачи.
Доступные типы решений
Разбирая, как правильно подобрать бак, необходимо помнить об их целевом предназначении. Таковым является сохранение коммуникаций и узлов от скачков давления, сопровождающих нагревание жидкости.
Для этого мало, чтобы в конструкции предусматривалось наличие расширительного бака — он должен соответствовать показателям системы. На рынке представлено много конструкторских решений, где представлены котлы с уже встроенными элементами отвода. Но объем расширительного бака в таких случаях не всегда позволяет удовлетворить существующий запрос, поскольку дополнительно предусматривается до 12 литров.
Предлагаемые готовые коммерческие решения хорошо подходят для небольшой площади. Но если планируется создание обогрева добротного загородного дома в несколько этажей, этого будет мало — для нормального функционирования понадобиться объем до 100 литров включительно. Одно из многих решений — покупка бака, увеличивающего ресурс всей системы. На выбор доступны:
Расширительный бак открытого типа. Обладает простой конструкцией, к обогревательной сети подключается посредством трубы. Она выполняет роль канала, обеспечивающего поступление теплоносителя при нагревании, тогда как при охлаждении он возвращается назад в систему.
Часто снабжается ещё одной трубой, чтобы вода могла переливаться, если бак наполнен. При превышении объема жидкость отводится в канализацию. Преимущество такого типа решений — простота и дешевизна конструкций. Но есть и минусы: нужно размещать ёмкость наверху по отношению к отопительной системе, теплоноситель может выплескиваться, происходит покрытие стенок ржавчиной и необходимо периодически доливать воду.Расширительный бак закрытого типа. Герметическая емкость, предусматривающая наличие мембраны, сделанной из резины. Такая конструкция хорошо себя зарекомендовала для систем, где для циркуляции теплоносителя используется насос. Внутри предусматривается разделение устройства на 2 части посредством мембраны: вверху помещают инертный газ (в его роли используют кислород или азот), а вниз поступает при росте значения температуры теплоноситель. Когда заполняется бак, то его мембрана растягивается, а также увеличивается давление на закачанный газ. После остывания объем уменьшается, а теплоноситель возвращается назад.
Часто снабжается ещё одной трубой, чтобы вода могла переливаться, если бак наполнен. При превышении объема жидкость отводится в канализацию. Преимущество такого типа решений — простота и дешевизна конструкций. Но есть и минусы: нужно размещать ёмкость наверху по отношению к отопительной системе, теплоноситель может выплескиваться, происходит покрытие стенок ржавчиной и необходимо периодически доливать воду.
Среди двух типов предпочтительнее выглядит второй. Его конструкция исключает контакт теплоносителя с воздухом, не испаряется сама жидкость, не происходит насыщение кислородом, не появляется ржавчина.
Для тех, кто решает, как подобрать расширительный бак для отопления при наличии специфических особенностей важно то, что их можно установить везде, где есть возможность и желание — предусматривать возвышение конструкции не нужно. Закрытым тип выдерживает высокое давление, а открытый предусматривает эксплуатацию исключительно при небольших нагрузках.
Единственный недостаток — цена. Но она дополнительно компенсируется минимальными теплопотерями и небольшими габаритами.
Сложности выбора: требуемый запас
Чтобы не возникало проблем в эксплуатации и не пришлось переделывать, важно знать, как подобрать объем для расширительного бака. Необходим запас — но чрезмерно большой размер сказывается на цене и занимаемом месте. После типа и места размещения следующим по важности является размер бака.
Рассчитать требуемый объем можно разными методами, отличающимися точностью и сложностью:
Получение приблизительных значений. Самый грубый метод, указывающий на ориентировочное значение. Подходит для технико-экономического обоснования. Для получения минимального значения объем теплоносителя в системе умножается на 0,08. Если для отопления используется 100 литров, значит расширительная емкость должна быть не меньше 8 л. Чтобы сделать систему с запасом прочности, объем увеличивают до достижения порога в 15% от значения в системе (умножают на 0,15). Вот как подобрать расширительный бак для домашнего водоснабжения быстро и без сложных расчетов.
Расчет с использованием специального калькулятора. Предполагает получение минимальных значений исходя из параметров системы. Можно найти на тематических сайтах или в приложениях для мобильных систем Android и MacOS. Для получения точных результатов желательно использовать несколько разных калькуляторов.
Расчет с формулами.
Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.Профессиональный расчет. Лучше всего, когда работа выполняется людьми с профильным образованием и соответствующим опытом. Инженеры-проектировщики со специальным программным обеспечением лучше всего справятся с определением необходимого объема.
Выполняется при наличии минимальных познаний в математике и физики, но требует внимательности во избежание ошибок — допущение одной неточности приводит к сильным искажениям. Этот вариант позволяет самостоятельно учесть емкость отопительной системы, характеристики теплоносителя (наличие добавок) и источника нагрева, создаваемое давление и ряд других параметров. Чтобы подобрать объем расширительного бака, удовлетворяющий потребности, важно использовать разные формулы, позволяющие оценить получаемые значения на предмет их совпадения.Вот как подобрать расширительный бак для системы отопления. Желательно всегда предусматривать наличие определённого запаса — до половины от расчетного значения.
Формула расчета
Сложные математические расчёты часто вызывают отторжение, но они необходимы, чтобы добиться оптимального значения без привлечения специалистов.
Зная, как правильно подобрать емкость, получиться выбрать бак с очень точными параметрами. Одна из простейших формул: Vn = (Ve + Vv) × ((Pe+1)/(Pe-Po)). Теперь об значении её множителей и слагаемых:
Vn — результат, указывающий на требуемое значение параметра емкости.
Ve — объем, который образовывается при тепловом расширении. Для расчёта количество теплоносителя в литрах умножается на температурный коэффициент (см. Таблица 1). Наведенные значения актуальны при использовании воды. Если в роли теплоносителя выступает тосол, то для 10% и 20% изменение будет: 4% × 1,1 = 4,4% и 4% × 1,2 = 4,8% соответственно. Изменение находится в зависимости от его части в общем объеме.
Vv — объем теплоносителя в расширительном баке, присутствующий благодаря гидростатическому давлению. Его второе название — водяной затвор. Например, если номинальный объем составляет 30 л., то берётся 10%. Размер водяного затвора не должен опускаться ниже двух значений: 0,5% от объема и 3 литра.
Po — статическое давление внутри отопительной системы. Значение здесь фиксировано: водяной столб на 10 м. равен 1 атмосфере.
Ре — окончательное давление, что образовывается благодаря работе предохранительного клапана. Если не указанное иное значение в инструкции и сопроводительной документации: для <5 атм. от номинального значения отнимается 0,5 атм.; >5 атм. рассчитывается умножением указанного параметра на коэффициент 0,9.
Таблица 1
Значение температуры | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
Температурный коэффициент | 0,75 | 1,18 | 1,68 | 2,25 | 2,89 | 3,58 | 4,34 |
Эта (без шуток) относительно несложная формула позволит правильно подобрать объем расширительного бака с высокой точностью исходя из потребностей.
Главное, не ошибиться в значениях и при расчёте. Если есть неуверенность, лучше ещё раз перечитать пояснение к формуле, чтобы точно подобрать объем расширительного бака и не разочаровываться полученным результатом.
Техника безопасности
Это важно для всех конструкций, работающих под давлением — как раз этот случай. Кроме подбора емкостей с подходящими характеристиками следует проверить, в рабочем ли состоянии клапаны и позволяют ли они сбрасывать давление. Лучше всего, если есть возможность регулировки, меняющая максимальное давление. Наличие возможности принудительного открытия обязательно — есть вероятность, что расширительный бак для водоснабжения выйдет из строя. Для возможности самостоятельного осмотра и необходимо эта особенность.
Особенная важность в технике безопасности уделяется состоянию мембраны и её характеристикам. Следует обращать внимание на качество изготовления, стойкость к диффузионным процессам, диапазон рабочих температур и срок использования.
Для расширительных баков обязательным является наличие сертификатов, подтверждающих качество и безопасность — с ними полезно ознакомиться.
Также не следует забывать о личной безопасности. Это относится как к непосредственной работе с расширительными баками, так и пребыванию около них во время использования. Если возникнет проблема, следует всегда помнить, что теплоноситель разогрет до высоких температур и при контакте с ним высока вероятность получения ожога.
Обслуживание
Знать, как правильно следует подобрать расширительный бак для отопления дома — только полдела. Важно ещё и обеспечивать требуемый уровень обслуживания, чтобы этот элемент вместе со всей системой отопления служил долго. Оно включает в себя:
Обязательная проверка проводится раз на полгода. Первостепенно ищутся внешние повреждения. Если есть коррозия, подтеки и вмятины, обязательно следует устранять причину их появления.
Раз в полгода следует сверять начальное давление и расчетные показатели.
Перед этим следует отключать бак от системы отопления, слить воду и подключить манометр через ниппель. При более низких значениях через него же осуществляется увеличение давления.Проверка состояния мембраны. При условии, что слив воды идёт вместе с потоком воздуха, а фиксируемое в газовом пространстве давление понижается, можно говорить о наличии повреждений. Мембрану, если предусмотрена такая возможность, необходимо заменить.
Если не предполагается использование бака длительное время, вода сливается, сама емкость держится в сухих условиях.
Перед этим следует отключать бак от системы отопления, слить воду и подключить манометр через ниппель. При более низких значениях через него же осуществляется увеличение давления.Заключение
Вот и рассмотрено как правильно подобрать удовлетворяющий потребности расширительный бак. Остаётся только сделать выбор в пользу конструкции, которая удовлетворит выдвинутые запросы и требования. Благо, сделать это с багажом рассмотренных знаний будет легко.
А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный вход
А я знаю как найти правильную ссылку на гидру по этому поделюсь с вами и зеркалом и официальной ссылок на hydraruzxpnew4af гидра сайт официальный настоящий
Расширительный бак для отопления: как выбрать и установить
Оглавление:
Расширительный бак для отопления: для чего он нужен и как работает
Разновидности и особенности расширительного бака
Как подобрать расширительный бак: несколько нюансов
Установка мембранного расширительного бака: тонкости работ
Расширительный бак для отопления является неотъемлемой составляющей любой жидкостной системы обогрева дома – без него система не сможет полноценно работать и оберегать вас от холода в зимнее время года.
Это устройство служит своего рода демпфером, в задачи которого входит компенсация температурных увеличений объема жидкости в системе. Именно о нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с принципом работы этого устройства, его разновидностями и решим вопрос выбора расширительного бака и самостоятельной установки.
Расширительный бак для системы отопления фото
Расширительный бак для отопления: для чего он нужен и как работает
Ни для кого не секрет, что при нагревании вода увеличивается в объеме – так случается каждый раз, когда человек запускает отопительную систему, в которой теплоносителем как раз и является обыкновенная вода. Куда, по-вашему, девается этот избыточный объем воды? Он поступает в расширительный бак для системы отопления, где благополучно дожидается того часа, когда остынет и, уменьшившись в объеме, снова вернется в систему трубопроводов.
Спросите, зачем такие сложности? А нельзя ли этот излишек воды просто удалить из системы? Можно, но в таком случае после остывания жидкостного теплоносителя некоторая часть трубопроводов останется пустой, и ее заполнит воздух, тем самым став непреодолимым препятствием на пути теплоносителя.
Циркуляция прекратится, и система отопления попросту перестанет работать. А так, по мере остывания и уменьшения объема воды в отопительной системе, она будет заполняться водой из расширительного бака, препятствуя таким способом завоздушиванию трубопроводов.
Принцип работы расширительного бака для отопления
Разновидности и особенности расширительного бака
Существуют три основных типа расширительных баков, предназначенных для использования в системах отопления – это бак открытого типа, закрытого и мембранный расширительный бак. С ними и будем разбираться подробно, изучая их особенности и назначение.
- Расширительный бак открытого типа – используется в системах с естественной циркуляцией теплоносителя. Этот бак представляет собой обыкновенную емкость с открытым верхом – контроль воды в ней производится визуальным способом. Именно в этом и заключается его основное неудобство – чтобы определить уровень жидкости в нем, приходится подниматься на чердак (этот вид бака устанавливается в самой верхней точке системы отопления, так как в его дополнительные обязанности входит удаление воздуха из системы). Для определения максимального уровня жидкости в системе такие баки, как правило, оборудуются переливным патрубком, выходящим на улицу.
- Закрытый расширительный бак – используется как в открытых системах с естественной циркуляцией жидкости, так и в закрытых системах отопления, в которых теплоноситель находится под давлением. Это полностью герметичное устройство, оборудованное ручным или автоматическим клапаном для сброса воздуха. В случае с ручным удалением воздуха, наполнение системы отопления так же, как и в предыдущем случае, осуществляется визуально. В случае с автоматическим сбросом воздуха, контроль может осуществляться посредством манометра, показывающего наличие в системе отопления давления жидкости.
- Мембранный расширительный бак системы отопления – это оборудование нового поколения, которое работает в полностью автоматическом режиме. Его основное отличие от обычного бака закрытого типа заключается в наличии мембраны, разделяющей бак на две части, в одной из которых находится теплоноситель, а в другой сжатый под давлением воздух. Именно эта мембрана и сжатый воздух позволяют уменьшить объем расширительного бака до разумных пределов – если раньше в системе отопления частного дома площадью до 100кв.м. приходилось использовать емкость на 20-30л, то сегодняшние мембранные технологии позволяют снизить его объем в четыре и более раз. Такие баки могут без проблем поместиться в корпус современного двухконтурного котла, что они благополучно и делают. Работает такой бак достаточно просто – возрастающее при нагревании теплоносителя давление в системе теснит воздух, поднимая его давление – когда теплоноситель остывает, все происходит с точностью до наоборот. Воздух выжимает теплоноситель в систему, тем самым поддерживая стабильное и неизменное давление.

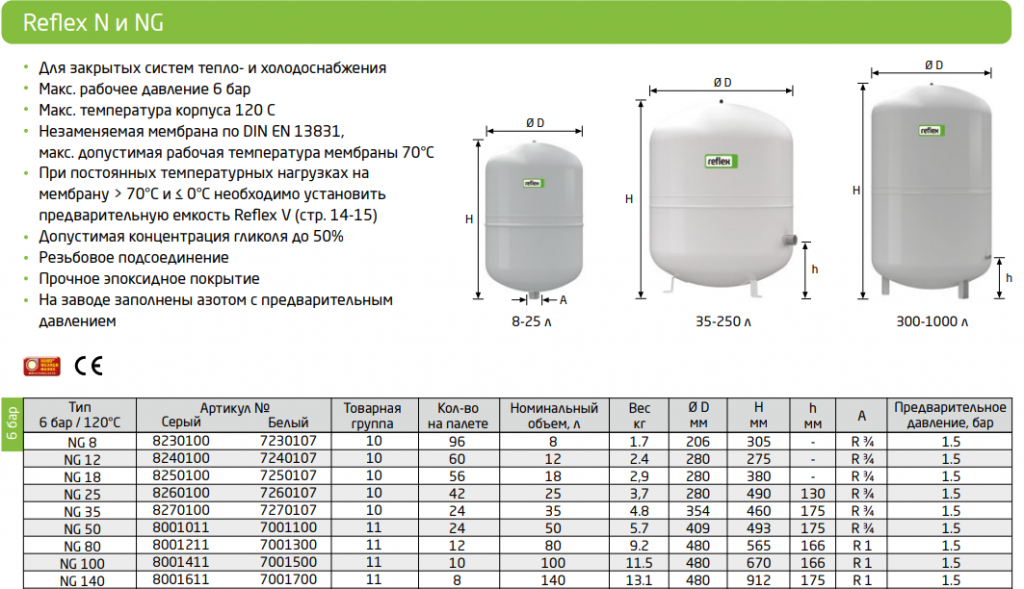

Бак расширительный мембранный фото
Для определения максимального уровня жидкости в системе такие баки, как правило, оборудуются переливным патрубком, выходящим на улицу.
Именно эта мембрана и сжатый воздух позволяют уменьшить объем расширительного бака до разумных пределов – если раньше в системе отопления частного дома площадью до 100кв.м. приходилось использовать емкость на 20-30л, то сегодняшние мембранные технологии позволяют снизить его объем в четыре и более раз. Такие баки могут без проблем поместиться в корпус современного двухконтурного котла, что они благополучно и делают. Работает такой бак достаточно просто – возрастающее при нагревании теплоносителя давление в системе теснит воздух, поднимая его давление – когда теплоноситель остывает, все происходит с точностью до наоборот. Воздух выжимает теплоноситель в систему, тем самым поддерживая стабильное и неизменное давление.Как подобрать расширительный бак: несколько нюансов
Вообще профессионалы для расчета необходимого объема расширительного бака используют сложную формулу, которая учитывает и изначальный объем жидкости в системе отопления, и объем, образовавшийся в процессе расширения (этот показатель рассчитывается по отдельной формуле), а также предварительное и окончательное давление жидкости в системе.
В общем, расчет сложный, и в большинстве случаев к нему прибегают только в случае с большими и разветвленными системами отопления – а так для небольших отопительных контуров используются усредненные значения.
В большинстве случаев подбор расширительного бака осуществляется исходя из того, что вода при нагревании до 80˚C увеличивается в объеме в среднем на 4-5%. К этому добавляют небольшой запас, который также составляет 5%. Получается так, что объем расширительного бака равен 10-12% от общего объема жидкости в системе – имея отопительный контур с объемом воды 100л, понадобится купить 10-12-ти литровый расширительный бачок.
Как подобрать расширительный бак
Установка мембранного расширительного бака: тонкости работ
Вопрос, как установить расширительный бак, решается очень просто – можно даже сказать, что все остальное, что связано с монтажом отопления, делается намного сложнее. Подсоединяется он к системе отопления всего-навсего одной трубой, которая оборудуется отсекающим краном.
- Установка и крепление самого бака. Здесь может быть два варианта – существуют настенные и напольные расширительные баки. Выбор той или иной разновидности диктуется объемом бака и условиями, в которых он будет устанавливаться. Не важно, какой из них вы выберете, его все равно нужно надежно закрепить к стене или полу.
- Дальше делаем врезку в обратном трубопроводе системы отопления. Если расширительный бак предусматривает подключение трубой 3/4″, значит, врезку делаем такой же трубой. Здесь все зависит от материала труб отопления – если полипропилен, значит, впаиваем соответствующий тройник, если металлопластик, то разрезаем трубу и вставляем тройник на фитингах. Если же речь идет о стальных трубах отопления, то либо ввариваем такой же резьбовой патрубок, либо устанавливаем готовую обжимную врезку – лучше, конечно, вварить резьбу.
- Дальше на врезанную тем или иным способом резьбу навинчиваем отсекающий кран, в него пакуем разъемное соединение (американку).
- Соединяем американку трубой с расширительным баком.

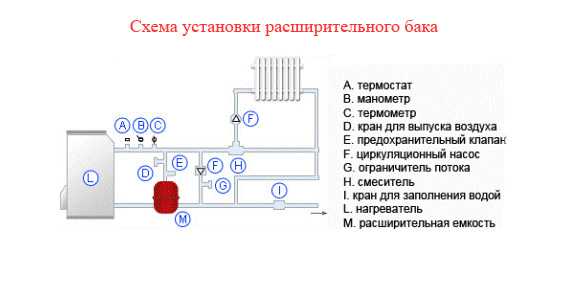

Установка расширительного бака фото
Вот и все, бак подключен к системе отопления. Остается только проверить давление в расширительном баке, а вернее в его воздушной части, убедиться в его соответствии паспортным данным и, если все в порядке, то открыть отсекающий кран и добавить в систему воду. Воздух, который был в трубопроводе во время подключения расширительного бака, выйдет сам через автоматический воздушный клапан, которым, как правило, оборудуются все расширительные баки.
И напоследок несколько слов о том, как предусмотреть аварийный слив расширительного бака – он используется редко, но, тем не менее, предусмотрительные монтажники не отказываются от его оборудования. Здесь все просто – после разъемного соединения устанавливается тройник, боковое ответвление которого оборудовано полудюймовым краном и служит для того, чтобы в случае необходимости можно было легко и быстро слить расширительный бак для отопления.
Автор статьи Александр Куликов
PEX, Сантехника, Отопление, Системы отопления, вентиляции и кондиционирования
Как определить размер и выбрать подходящий расширительный бак
При нагревании вода расширяется и ее объем увеличивается. Поскольку вода считается несжимаемой, в системе с замкнутым контуром это тепловое расширение оказывает невероятное давление на трубопровод и компоненты всей системы. Если не решить проблему, это давление воды может привести к утечкам и даже полному разрыву трубопровода. Расширительные баки обеспечивают дополнительное пространство для расширенной воды и снижают давление в системе. Кроме того, отсутствие расширительного бака позволит давлению открыть предохранительный клапан, что приведет к потере энергии, сокращению срока службы системы и общей потенциальной угрозе безопасности.
Сам по себе расширительный бачок представляет собой емкость с воздухом, отделенную от воды диафрагмой.
Когда система отопления заполнена холодной водой, предварительное давление в расширительном баке равно давлению наполнения, что приводит к тому, что мембрана расширительного бака полностью прилегает к баку.
По мере повышения температуры воды в системе расширенная вода поглощается расширительным баком. После того, как температура воды достигает максимума и начинает снижаться, диафрагма возвращает охлажденную воду обратно в систему.
Типы расширительных баков
Существует несколько типов расширительных баков в зависимости от потребностей вашей системы. В бытовых системах горячего водоснабжения используются расширительные баки Amtrol Therm-X-Trol. Для лучистых и водяных систем отопления следует использовать Amtrol Extrol, Radiant Extrol или расширительный бак Fill-Trol.
Выбор правильного размера расширительного бака
Перед покупкой расширительного бака вы должны выяснить, какой объем расширительного бака потребуется для вашей системы. Решение будет основываться на двух факторах. Во-первых, это мощность вашего водонагревателя или бойлера в галлонах. Эта информация будет указана на заводской этикетке водонагревателя или котла. Во-вторых, давление воды в вашей системе трубопроводов.
Для сантехнических применений эту информацию можно получить, либо прикрепив небольшой манометр к любому крану, либо позвонив в местную компанию по водоснабжению. Для систем водяного и лучистого отопления давление в системе обычно никогда не превышает 30 фунтов на квадратный дюйм.
Если расширительный бак, который вы покупаете, меньше, чем требуется вашей системе, избыточное давление от расширяющейся горячей воды вызовет срабатывание предохранительного клапана. С другой стороны, нет проблем с наличием расширительного бака, который больше, чем требуется вашей системе. На самом деле, если вы не уверены, что ваш расширительный бак сможет безопасно вместить вашу систему, обычной практикой является выбор расширительного бака, который на один размер больше требуемого размера. Как правило, при работе с расширительными баками лучше сделать больше, чем меньше.
Применение в сантехнике
Therm-X-Trol
Расширительные баки Therm-X-Trol изготавливаются из цветных металлов, что делает их подходящими для систем горячего водоснабжения.
Характеристики расширительных баков Therm-X-Trol
Крепление водонагревателя и арматуры
Устраняет потери воды и энергии
Гарантирует, что предохранительные клапаны не откроются
Снижает риск повышения давления
Таблицы размеров
Жилые помещения (до 150*F)
| Статическое давление подачи (psi) | Размер водонагревателя (галлоны) | ||||
|---|---|---|---|---|---|
| 40 | 50 | 60 | 80 | 120 | |
| 40 | СТ-5 | СТ-5 | СТ-8 | СТ-8 | СТ-12 |
| 60 | СТ-5 | СТ-5 | СТ-8 | СТ-8 | СТ-12 |
| 80 | СТ-5 | СТ-8 | СТ-8 | СТ-12 | СТ-25В |
Коммерческое применение (до 180*F)
| Статическое давление подачи (psi) | Размер водонагревателя (галлоны) | ||||
|---|---|---|---|---|---|
| 40 | 50 | 60 | 80 | 120 | |
| 40 | СТ-8 | СТ-8 | СТ-8 | СТ-12 | СТ-12 |
| 60 | СТ-8 | СТ-8 | СТ-12 | СТ-25В | СТ-25В |
| 80 | СТ-8 | СТ-12 | СТ-25В | СТ-25В | СТ-25В |
Системы водяного отопления
Extrol и Fill-Trol
Расширительные баки Extrol используются гораздо чаще, чем расширительные баки Fill-Trol.
На самом деле, единственная разница между ними заключается в том, что расширительные баки Fill-Trol включают в себя специально разработанный редукционный наполнительный клапан. Для расширительных баков Extrol требуется отдельный наполнительный клапан.
Резервуары Extrol и Fill-Trol рассчитаны с учетом дополнительного фактора. На вашем котле, скорее всего, будет напечатана информация о производительности БТЕ/ч. Модели Extrol и Fill-Trol имеют одинаковые размеры и сравнимые размеры.
Характеристики расширительного бака Extrol
- Обеспечивает постоянное отделение воды в системе от воздуха
- Контролирует и нормализует давление воды в системе
- Использует диафрагму из бутилкаучука/EPDM для гораздо лучшего удержания воздуха, чем натуральный каучук
- Простота установки
Характеристики расширительного бака Fill-Trol
- Не требует отдельного автоматического наливного клапана
- Те же характеристики и модель, что и у обычного расширительного бака Extrol
Таблица размеров
| Тип излучения | Полезная мощность котла в 1000 БТЕ/ч | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | |
| Плинтус из ребристых труб или излучающая панель | 15 109 | 15 109 | 30 110 | 30 110 | 30 110 | 30 110 | 60 111 | 60 111 | 60 111 | 90 | СХ-30В | СХ-30В |
| Конвекторы или тепловентиляторы | 15 109 | 15 109 | 30 110 | 30 110 | 60 111 | 60 111 | 60 111 | 60 111 | 90 | SX-30V | SX-30V | SX-40V |
| Радиаторы чугунные | 15 109 | 30 110 | 30 110 | 60 111 | 60 111 | 90 | SX-30V | SX-30V | SX-30V | SX-30V | SX-40V | |
| Плинтус из чугуна | 15 109 | 30 110 | 60 111 | 60 111 | 90 | 90 | SX-30V | SX-30V | SX-40V | SX-40V | SX-60V | SX-60V |
| Номера моделей (номера моделей Fill-Troll выделены жирным шрифтом ) | ||||||||||||
Системы лучистого отопления
Radiant Extrol
Расширительные баки Radiant Extrol предназначены для работы как в открытых, так и в замкнутых системах лучистого отопления, а также подходят для систем снеготаяния.
При выборе расширительных баков Radiant Extrol еще одним фактором, который необходимо учитывать при выборе размера, является размер и длина используемой трубки.
Характеристики расширительных баков Radiant Extrol
- Специально разработаны для высокоэффективных радиационных систем
- Подходит для барьерных и небарьерных систем PEX
- Подходит для использования с гликолем
- Соединение из цветного металла, стойкое к коррозии.
Таблица размеров
| Номинальный размер трубы PEX | Длина трубки (футы) | |||||||
|---|---|---|---|---|---|---|---|---|
| 1000 | 5000 | 7500 | 10000 | 14000 | 18000 | 22000 | 30000 | |
| 3/8″ | RX-15 | RX-15 | RX-15 | RX-15 | RX-15 | РХ-30 | РХ-30 | РХ-30 |
| 1/2 дюйма | RX-15 | RX-15 | RX-15 | РХ-30 | РХ-30 | РХ-60 | РХ-60 | РХ-60 |
| 5/8″ | RX-15 | RX-15 | РХ-30 | РХ-30 | РХ-60 | РХ-60 | РХ-60 | |
| 3/4″ | RX-15 | РХ-30 | РХ-30 | РХ-60 | РХ-60 | РХ-60 | ||
| 1″ | RX-15 | РХ-30 | РХ-60 | РХ-60 | ||||
| Номера моделей (расширительные баки Radiant Extrol) | ||||||||
Расширительные баки водонагревателя: что нужно знать
Как партнер Amazon мы зарабатываем на соответствующих покупках.
Узнать больше.
Расширительный бачок водонагревателя, также называемый тепловым расширительным бачком, представляет собой защитное устройство, предназначенное для защиты бытовой сантехники от теплового расширения. Риск повреждения давлением из-за теплового расширения редко беспокоит водонагреватели без резервуара, но если у вас есть водонагреватель с резервуаром, ваша водопроводная система может подвергаться риску.
Если учесть, что 50 галлонов холодной воды с помощью термального расширения станут как минимум 52 галлонами после нагревания, дополнительные 2 галлона воды больше не поместятся в баке водонагревателя. Здесь на помощь приходит расширительный бак.
Что такое расширительный бак водонагревателя?
Расширительный бачок водонагревателя — это просто небольшой бак, который всасывает воду в камеру для снижения избыточного давления в водонагревателе.
В прошлом, когда вода увеличивалась, это не было проблемой, несколько лишних галлонов просто утекали обратно в городское водоснабжение.
Но сегодня расширенной воде некуда деваться, потому что действующие правила водопровода запрещают ее попадание в городскую систему, где она может загрязнить водопроводную систему.
С установленными обратными клапанами и обратными клапанами ваши водопроводные трубы, водонагреватель и даже некоторые бытовые приборы должны выдерживать повышенное давление, вызванное тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая водонагреватель. Это может быть даже причиной разрыва трубы!
Расширительный бак водонагревателя Watts DET-5
Watts DET-5 идеально подходит для водонагревателей на 50 галлонов.
Узнать больше
Принцип работы расширительного бака
Внутри расширительного бака находится воздушная камера под давлением, которая поглощает дополнительную воду, расширяясь и сжимаясь.
Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению нарастать, избыточная вода попадает в расширительный бачок.
Когда в доме открывается кран (или вода остывает), вода из расширительного бака возвращается в систему горячего водоснабжения. В расширительном бачке только вода переливается. Он не хранит воду на постоянной основе.
Посмотреть видео
Зачем нужен расширительный бак?
Ехать без расширительного бачка водонагревателя рискованно. Хотя многие водонагреватели не имеют расширительного бака, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, технику и водонагреватель.
Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов. Как вы можете себе представить, переливающаяся через край горячая вода также может просачиваться через клапан T&P и вызывать серьезные повреждения водой.
Даже если компоненты не ломаются сразу и протечки не возникают, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы водонагревателя, не говоря уже о том, что его компоненты могут изнашиваться раньше, чем ожидалось.
Поиск подходящего расширительного бака водонагревателя
Установка расширительного бака на водонагреватель — это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до расширительных баков, универсального варианта не существует.
Как правильно подобрать размер расширительного бака
Выбор правильного размера относительно прост. Необходимо принимать во внимание два основных фактора:
- Емкость водонагревателя — Эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
- Давление воды в доме — Давление воды, измеряемое в фунтах на квадратный дюйм (psi) в водопроводе вашего дома, можно измерить с помощью манометра. Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Тем не менее, есть еще один вариант — обратиться в вашу компанию по водоснабжению.
Имейте в виду, что вам следует установить редукционный клапан, если давление воды выше 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.
Манометр для воды
Этот манометр для воды поставляется с адаптерами, позволяющими измерять давление воды в нескольких местах.
Узнать больше
Общие рекомендации по выбору расширительного бака
Эта таблица поможет вам правильно выбрать расширительный бак для водонагревателя.
Предполагается, что температура установлена на 150 градусов.
Water Heater Capacity | Supply Pressure (psi) | Expansion Tank Size |
|---|---|---|
40 to 60-gallon | 40-50 psi | 2 галлона |
40–60 галлонов | 60-80 psi | 3.2-gallon |
80-gallon | 40 psi | 2-gallon |
80-gallon | 50-60 PSI | 3,2-галлон |
80-галлон | 80 PSI | 4. | 9966969696969969969966996966996699669966996669.0005
4-Gallon
Но если вместо этого капает вода, скорее всего, мочевой пузырь лопнул, и вам нужно купить новый.
