Расширительный бак для водоснабжения — виды, расчет, выбор

Автор Монтажник На чтение 17 мин. Просмотров 10.1k. Обновлено 08.12.2020

При монтаже систем автономного водоснабжения помимо водозаборных электронасосов используют автоматические приборы управления их работой, монтируемые по-отдельности или входящие в состав насосных станций. Один из основных узлов автоматики — расширительный бак для водоснабжения, являющийся незаменимым элементом и выполняющий в системе ряд важных функций.

Если для забора воды с небольших глубин применяют поверхностные насосные станции, в состав которых входит расширительный бак (гидроаккумулятор), то при использовании погружных электронасосов прибор приобретается отдельно. Перед покупкой подходящего гидроаккумулятора полезно знать их разновидности, схемы подключения, варианты монтажа и настройки приборов. Любому потребителю, самостоятельно занимающемуся монтажом автономной системы водоснабжения, не помешают знания о формулах расчета объема мембранного бака и критериях его выбора с учетом советов опытных специалистов.

Рис. 1 Расширительный бак для водоснабжения в частном доме

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения — многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома — это позволяет делать значительные запасы водных ресурсов.

Однако к большим объемам гидроаккумуляторов следует подходить с практической точки зрения — в крупногабаритных баках вода задерживается дольше и реже обновляется, поэтому при перерывах в водопотреблении велика вероятность ее порчи с неприятными для пользователя последствиями.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее — это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов — один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении — включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь — это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Статья по теме:
Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой — как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Учитывая приведенные выше рассуждения понятно, что чем больше объем гидроаккумулятора, тем меньше количество циклов включения — отключения электронасоса и соответственно увеличивается продолжительность его функционирования вместе с управляющим реле.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Какие бывают типы мембранных баков

Закрытые гидробаки используют в системах отопления и водоснабжения, хотя они имеют одинаковое конструктивное устройство, у отопительных видов мембрана сделана из термостойкой резины, а наружная поверхность бака, в отличие от голубых для водоснабжения, окрашена в красный цвет.

Также физические параметры баков для водоснабжения и отопления отличаются предельно допустимыми параметрами рабочих давлений соответственно в 10 и 5 бар и как отмечалось выше, максимальной термостойкостью внутренних оболочек в 70 и 120° С.

Также расширительные баки для водоснабжения имеют следующие отличия:

По способу установки различают модели вертикального и горизонтального расположения, последние, как правило, имеют меньший объем и всегда используются в составе насосных станций.
Гидроаккумуляторы отличаются друг от друга объемами, самый малый из предлагаемых на рынке агрегатов рассчитан на 8 л, а наибольшую емкость имеет вертикальный гидробак бренда Wester, вмещающий 10000 л воды.
Материалом изготовления резервуаров гидробаков служит легированная сталь с высоким содержанием углерода, обладающая антикоррозионными свойствами, снаружи она обычно покрывается лакокрасочными материалами. Иногда баки производят из нержавейки, которая обладает более высокой сопротивляемостью коррозии.

Рис. 5 Разновидности мембран

Внутренняя оболочка гидробака изготавливается из следующих материалов:

Натуральной каучуковой резины (Natural) белого цвета с рабочим температурным диапазоном от -10 до +70 °С, материал можно использовать для аккумулирования питьевой воды. Рабочий ресурс при полном растяжении оболочки из каучука составляет 10 – 15 тысяч сокращений, при наполнении водой не более 20% от объема предельное количество сжатий достигает 50 тысяч. К недостаткам натурального каучука относят способность микропор пропускать воду при высоких давлениях — в результате на внутренних стенках гидробака выпадает конденсат, вызывающий ускоренную коррозию металла.
Синтетической этилен-пропиленовой резины EPDM со сроком службы, рассчитанным на 100 тысяч сокращений, оболочка предназначена для эксплуатации в гидробаках систем отопления, диапазон рабочих температур материала от -10 до +120 °С.
Универсальной синтетической резины из бутила (Butyl) с ресурсом в 50 — 60 тысяч сокращений, подходит для систем с питьевой водой и часто устанавливается в гидробаки насосных станций, выдерживает температуры от -10 до +100 °С. Отличается от натурального каучука низкой водонепроницаемостью.
Оболочки из резины SBR устанавливаются в гидробаках для работы с технической водой температурой от -10 до +100 °С.

По способу исполнения оболочки гидроаккумуляторов бывают плоскими и баллонного типа.

Также гидроаккумуляторы отличаются между собой конструктивным расположением мембран в корпусе бака.

Рис. 6 Гидробак со сменной оболочкой – внутреннее устройство

Мембранный бак со сменной мембраной

Гидробаки с данным методом крепления диафрагмы легко отличимы от аналогов наличием в передней части крышки из нержавейки (оцинкованной стали, пластика) с болтовым креплением.

В конструкции предусмотрена возможность замены внутренней оболочки, которая оснащена специальной горловиной и зажимается фланцем с помощью нескольких болтов. В гидробаках большого объема оболочка дополнительно фиксируется за хвостовой выступ в задней части к ниппелю, через который производится подкачка воздуха.

Основная задача при смене эластичного баллона — точно разместить его горловину в посадочном гнезде гидробака и не пережать при фиксации фланцевыми болтами. Преимуществом данного вида гидроаккумуляторов является отсутствие контакта воды с внутренней поверхностью металлического бака — это предотвращает коррозию и увеличивает срок службы прибора.

Бак со стационарной диафрагмой

В подобных конструкциях цилиндрический корпус состоит из двух половинок, при сборке резиновая диафрагма надежно запрессовывается между ними. Попадающая внутрь корпуса вода контактирует с внутренней поверхностью бака и оказывает на него негативное воздействие, ускоряя коррозию.

Чтобы предотвратить разрушение металла, внутренние стенки резервуара покрывают антикоррозионными составами. Конструкция с неразъемным соединением чаще используются в гидробаках отопления, техническая резина которых в отличие от пищевой имеет более высокие температурные характеристики и рассчитана на большее число циклов сжатия и расширения. К тому же диафрагма расширительных баков отопления не работает в режимах сильного сжатия и расширения, что еще более увеличивает срок ее службы и делает неразборную конструкцию оправданной с технической точки зрения.

Рис. 7 Материалы изготовления и конструктивное устройство мембранного бака со встроенной диафрагмой

Установка и настройка гидроаккумулятора

Установка бака в системе водоснабжения производится вместе с реле давления, сухого хода (при использовании погружных электронасосов) и манометром. В большинстве случаев для подключения этих приборов используют пятивходовой фитинг с отводами стандартных диаметров и резьбы для подключения: напорного трубопровода от электронасоса, внутридомовой водопроводной магистрали, реле давления, манометра и гидроаккумулятора. При монтаже обвязки гидроаккумулятора выполняют следующие операции:

В трубопровод, идущий от электронасоса, помещают фильтр грубой очистки от песка. Многие профессионалы и мастера специализированных фирм устанавливают вместо или вслед за фильтром очистки от песка прибор тонкой очистки, мотивируя это тем, что при таком расположении не будет загрязняться мембрана реле давления, являющаяся основным исполнительным элементом в автоматической системе управления. Однако подобное подключение к системе водоснабжения приводит к тому, что электронасос вынужден работать на фильтр тонкой очистки с низкой пропускной способностью — это потребует приложения большей мощности и может привести преждевременному выходу агрегата из строя из-за перегрузки (перегрева).
Далее за фильтром грубой очистки в линию помещают пятивходовой фитинг. К нему прикручивают реле давления и манометр. Для удобства пользования в случае выхода из строя, к примеру, гидроаккумулятора или любых элементов автоматики, в систему устанавливают отсекающие запорные краны. Один из них ставят на выходе пятерника, предназначенного для подключения к гидроаккумулятору, второй устанавливают на входе внутридомового трубопровода.

Рис. 8 Схема обвязки гидроаккумулятора с поверхностным насосом

Иногда требуется слить воду из гидроаккумулятора, в этом случае от запорного шарового крана откручивают гибкую подводку и освобождают резервуар, по аналогии поступают и с внутренней водопроводной системой, спуская воду через дополнительный кран в линии или через весь трубопровод в скважину.
Для нормального функционирования погружного электронасоса обязательна установка реле сухого хода. Для этого перед пятивходовым фитингом ставят тройник с боковым отводом, в который вкручивают реле.
Многие устанавливают шаровый кран в напорный трубопровод от электронасоса на входе пятивходового распределителя. Данное действие не совсем понятно с точки зрения логики (зачем нужен кран) — обычно в водопроводную магистраль на выходе погружного электронасоса или всасывающего напорного трубопровода поверхностной насосной станции ставят обратный клапан, предотвращающий стекание воды обратно в скважину через электронасос или трубу. А если понадобится слить воду из внешнего подземного трубопровода обратно в скважину, это можно сделать открыванием обратного клапана (дополнительного вентиля) — за счет уклона проложенного трубопровода к источнику она уйдет самотеком. К тому же при случайном закрытии шарового крана, его засорении, потере работоспособности, насос будет качать воду в закрытую систему без автоматики и выйдет из строя.
К запорным шаровым кранам подключают с помощью гибкой подводки гидроаккумулятор и внутридомовой трубопровод.
Собранный узел вместе с пятерником и элементами автоматики обычно крепят к стене помещения, в котором находится поверхностный электронасос, гидроаккумулятор. Если это невозможно по каким-либо причинам, пятерник прикручивают ко входному патрубку гидроаккумулятора напрямую или через переходной отрезок трубы, аналогичным образом поступают при подключении узла к электронасосу.

Статья по теме:
Насосные станции водоснабжения для частного дома. Возможно, читая, что такое расширительный бак для водоснабжения, будет интересно узнать, что из себя представляет, из каких элементов состоит и как работает насосная станция для водоснабжения, а также характеристики, как выбрать, производители и цены.

Рис. 9 Расширительный бак для водоснабжения с обвязкой в кессонном колодце

Настройка гидроаккумулятора

В любом гидроаккумуляторе на задней части корпуса имеется штуцер, рассчитанный на накачку воздуха ручным насосом с определенным давлением. Это делается для того, чтобы эластичный баллон функционировал в оптимальном режиме без критичных изменений своего физического состояния.

То есть, если давление воздуха внутри гидробака между стенками эластичного баллона и металлического корпуса будет выше минимального в системе, мембранная оболочка сожмется, потеряет свою форму и быстро выйдет из строя. Поэтому давление воздуха внутри гидроаккумулятора устанавливается с таким расчетом, чтобы оно никогда не превышало минимальное в системе, для приблизительных расчетов берется 10% уменьшение. Второй метод расчета нужного давления внутри гидроаккумулятора — умножение нижнего порога срабатывания реле на 0,9, к примеру, при предельном значении в реле 1,7 бар после умножения на 0,9 получим необходимое давление внутри гидробака 1,53 бара.

Настроить нужную разницу давлений в гидроаккумуляторе и системе можно двумя способами: в первом случае меняют нижний порог срабатывания реле, во втором — давление воздуха в мембране аккумуляторного бака.

К примеру, рассмотрим типовые значения порогов срабатывания гидравлического реле 1,4 — 2,8 бар и давления внутри гидроаккумулятора в 1,5 бар. В первом случае мы настраиваем реле на отключение при давлении в системе около 1,7 бар. Если необходимо регулировка расширительного бака для водоснабжения с изменением внутреннего давления, поступают следующим образом:

Открывают запорный кран или откручивают гибкую подводку, сливая воду из гидроаккумулятора.
Снимают защитную крышку с задней части, освобождают ниппель и вставляют в него автомобильный манометр, измеряя давление.
Если его нужно уменьшить, просто стравливают воздух до получения нужных показаний манометра.
Для увеличения давления внутри гидробака подключают к ниппелю обычный автомобильный насос и накачивает воздух до необходимого значения, периодически проверяя показания манометром.

Рис. 10 Таблица для расчета объема гидроаккумулятора

Расчет объема гидроаккумулятора

Подбор мембранного бака в первую очередь производят по его главному параметру — объему, если он мал, система будет работать неэффективно со слишком частыми включениями электронасоса и небольшими гидроударами. При превышении объема застой воды в баке может сделать ее непригодной для питья.

Для расчета объема гидробака используют следующую формулу:

Vt = 16,5 · Qmax/А · Pmax · Pmin/(Pmax – Pmin) · 1/Pg, где:

Vt — объем гидробака;
Qmax – подача воды в единицу времени, измеряется в литрах в минуту, стандартное водопотребление для одной семьи составляет 3м³/час или 50 л/мин;
А – допустимое число включений электронасоса за один час, зависит от мощности агрегата, для большинства погружных моделей предельный показатель равен 20;
Pmax и Pmin – величины давлений отключения и включения электронасоса в барах, их типовые усредненные значения соответственно 3 и 1,5 бара;
Pg – давление воздуха внутри гидроаккумулятора в барах, рассчитывается умножением Pmin на 0,9 (0,9 х 1,5) = 1,35.

В результате получаем:

Vt = 16,5 · 50/20 · 3 · 1,5/(3 – 1,5) · 1/1,35 = 91,66 л

Как видно из таблицы на рис. 10, максимальный объем воды внутри любого расширительного бака не превышает 50% от его паспортных данных.

Расширительный бак для водоснабжения в различных системах – схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора — температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления — таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальный расширительный бак для водоснабжения в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод — кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту — использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке. Его второе немаловажное преимущество — нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху.

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей — озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой — позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками — это снижает требования к коррозионной стойкости металлического резервуара.
Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2019 г

Гидроаккумулятор — один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Как выбрать расширительный бак для отопления, чтобы не ошибиться?

Каждый элемент отопительной системы выполняет свою функцию, от работоспособности которого зависит бесперебойное функционирование всей системы. К примеру, выбор расширительного бака для системы отопления нужно производить в соответствии с определенными требованиями, учитывая площадь помещения, тип теплоносителя, системы.

Необходимость и принцип функционирования

Еще из школьного курса каждый человек получает сведения, что при нагревании любое тело расширяется, происходит увеличение объема жидкости, газа. Также значительно увеличивается давления, что при нерациональном объеме, может привести к нарушению целостности сосуда – разрыву резервуара. Чтобы этого не произошло, следует предусмотреть установку клапана безопасности. Необходимость расширительного резервуара заключается в размещении теплоносителя, объем которого возрастает при нагревании. Во время охлаждения жидкость обратно возвращается в систему.

Разделение по типам

Существует различие данного типа оборудования по формам, габаритам, а именно: расширительный бачок для отопления открытого типа и закрытого. Каждая емкость имеет свои особенности конструкции.

Расширительный бачок открытого типа

Открытый тип иначе называют гравитационным или самотечным, по своей конструкции он представляет собой резервуар, выполненный из металла, верх которого открыт, форма выбирается посредством предпочтений заказчика. В верхней части приварен подвод, обеспечивающий герметичное соединение со шлангом, по которому подается теплоноситель. Установка такого элемента в большинстве случаев производится на достаточной высоте, идеальный вариант — чердак или верхний этаж. Этот вид применяется преимущественно для централизованных сетей.

Современный бак расширительный для открытой системы отопления выполняет следующие функции: компенсирует расширение теплоносителя, обеспечивает отведение воздуха из топочной конструкции, поскольку верх открыт.

Безусловно, это существенное преимущество, так как конструкция емкости проста и неприхотлива в эксплуатации. Такой бачок можно изготовить самостоятельно. Однако здесь присутствуют свои недостатки: необходимость дополнительного утепления, при расположении на чердаке, своевременное наблюдение за уровнем воды, при надобности пополнение. Насыщение кислородом из окружающей среды способствует появлению коррозионных образований в металлических деталях.

Расширительный бак для отопления открытого типа – это цилиндрическая либо прямоугольная емкость, выполненная из листовой стали, покрытая теплоизоляционным покрытием.

Монтаж конструкции не требует специальных навыков, однако стоит учесть все рекомендации, посоветоваться с профессиональными мастерами или вызвать квалифицированных специалистов.

Конечно, каждый хозяин пытается максимально сэкономить, при этом совершить выгодное капиталовложение. Поэтому устанавливать расширительный бак для отопления открытого типа пластиковый не рекомендуется, исходя из опыта народных умельцев, так как он может не выдержать воздействия высоких температур.

Оптимальный вариант – использовать оцинкованные герметичные металлические конструкции.

Расширительный бачок закрытого типа

Закрытый вариант предполагает более высокие требования к емкости, в силу эксплуатации при повышенном уровне давления. Это металлическая, закрытая емкость овальной, шарообразной формы, внутри которой расположены камеры, разделенные с помощью герметичной мембраны. Первая будет наполняться жидким теплоносителем, вторая – воздушная, в которой находится клапан для поддержания необходимого давления.

Если рассматривать расширительный бак для отопления плоский, можно выделить практичные особенности этой конструкции: экономия места, более эстетичное выполнение.

По расположению устройство может быть вертикальным, горизонтальным, а также иметь сменную или стационарную мембрану. Воздушная камера такого оборудования должна содержать нужное количество атмосфер, что можно прочесть в технических характеристиках паспорта изделия. Такая продукция, при поломке, лишена возможности замены определенных комплектующих.

Монтаж плоских бачков выполняют на прямых участках труб, до циркуляционного насоса.

Необходимость технического обслуживания

Чтобы обеспечить максимальный срок полезной эксплуатации, необходимо соблюдать определенные правила, выполнять своевременное техобслуживание. Проводить обязательную проверку на наличие внешних повреждений, к примеру, коррозию, образование вмятин, подтек воды. Эта процедура должна выполняться не реже, чем раз в шесть месяцев. Выявленные повреждения необходимо своевременно устранять. Периодически сверять начальные, расчетные показатели давления. Проверять целостность мембран. Если нет необходимости в применении конструкции – вода сливается, а бак хранится в сухом помещении.

Расширительный бак для отопления открытого типа купить можно в любом специализированном магазине, как и продукцию закрытого типа. Применяя вышеприведенные советы и рекомендации, удастся подобрать наиболее оптимальное решение, удовлетворяющие нужды отопления дома любой квадратуры и этажности, также выполнить самостоятельную установку, руководствуясь инструкцией, а при нехватке времени, монтажные работы можно заказать у профессионалов.

Расширительный бак для отопления — конструкции и особенности разных типов

Вода — уникальнейшее вещество в природе. Она обладает аномально высокой теплоемкостью, которая в природе предотвращает резкое изменение температуры, т. к. она медленно остывает и медленно нагревается. Уменьшение удельного веса воды при нагревании, используется в простейших отопительных системах для создания напора и перемещения ее в трубах контура. В простых системах для компенсации увеличения объема воды применяется расширительный бак для системы отопления, присоединенный к трубопроводам контура.

Разновидности баков для отопления

В современных системах водяного отопления применяются несколько типов расширительных баков. Можно выделить три вида используемых баков для контуров: расширительные открытые баки, мембранные закрытые расширительные баки и аккумуляторные (накопительные) баки. Эти баки занимают особое положение, т. к. являются своеобразными аккумуляторами в контуре. Они накопляют тепловую энергию в виде нагретой воды в большой емкости.

В системе отопления для надежной и безопасной работы должно сохраняться стабильное давление.

Известно, что жидкости несжимаемые, и если контур сделать герметичным, то при нагревании воды резко увеличится давление в системе. Скачок давления может привести к разрушению котла и контура отопления. Задача по поддержанию стабильного давления возлагается на специальный бак для для системы отопления, который принимает избыток жидкости, возникающий при ее нагревании.

Устройство бака открытого типа

Правильно изготовленный открытый расширительный бак должен иметь несколько патрубков — для подключения к контуру отопления, для удаления воды в случае переполнения и патрубок для добавления воды. Как самостоятельно изготовить расширительный бак можно узнать в нашей статье «Как сделать расширительный бачок для отопления своими руками?».

Бак открытого типа – емкость, сообщающаяся с атмосферой, которая через патрубок присоединяется к контуру отопления. Вода в открытом баке постоянно испаряется, поэтому нужно предусмотреть возможность «долива» воды от водопровода. Применяется открытый бак расширительный для отопления гравитационного типа циркуляции воды. В таких баках нет никакой запорной арматуры, но для уменьшения испарения бак снабжается крышкой. Приобрести бак расширительный для отопления цена которого, из-за простоты конструкции невысокая, можно в любом интернет-магазине.

Как рассчитать объем бака

Каждый владелец должен знать, как рассчитать объем расширительного бака для отопления любой конфигурации и схемы. Существует два метода расчета необходимого объема бака для контура отопления. Первый метод – простой прикидочный способ, который дает неплохие результаты. По этому способу объем бака определяется как 10% от количества теплоносителя. Эта величина включает и необходимый запас, который обеспечивает эффективную работу контура. Для открытых систем такой способ расчета дает результаты достаточные по точности для изготовления или подбора бака. Второй метод — расчет расширительного бака для закрытой системы отопления, о котором буде рассказано ниже.

Открытые баки и их применение

Открытые расширительные баки применяют только в простых контурах отопления с естественной циркуляцией. При монтаже эти системы требуют повышенного внимания, т. к. для перемещения воды необходим уклон труб по ходу ее движения, установка расширительного бака в системе отопления вверху, на коллекторе подачи. Бак устанавливается в верхней точке контура. Так создается определенный напор в системе и удаляется воздух из контура самостоятельно.

Купить или заказать расширительный бак для отопления открытого типа цена которого зависит от объема и материала корпуса, можно во многих специализированных магазинах. Бак изготовляется чаще всего из нержавеющей стали.

Расширительный бак закрытого типа

Открытая система отопления наряду со своими положительными качествами имеет массу недостатков. Она громоздка, трубы контура невозможно спрятать под полами из-за нарушения циркуляции, а организовать работающую систему полов при использовании открытой системы невозможно. Появились современные закрытые от доступа атмосферного воздуха системы отопления с циркуляционным насосом. В них тепловое расширение теплоносителя компенсирует расширительный бак для отопления закрытого типа установка которого обычно производится в «обратке». При приобретении такого элемента системы, как расширительный бак для отопления закрытого типа цена обычно напрямую зависит от его объема. Покупать его лучше всего после проведения расчета.

Расчет объема закрытого расширительного бака

При самостоятельном монтаже нужно знать, как подобрать расширительный бак для отопления дома. Существует способ расчета, который требует знания некоторых величин.

Вычислить необходимый объем можно по формуле:

(УОВ х КВК)/100 х (Дконт + 1)/Дконт – Дбак. В этой формуле:

УОВ – увеличение объема воды при нагревании — 5 %, а для антифриза 7 – 8%
КВК – объем воды в контуре.
Дконт – максимальное давление в контуре и котле. Эти данные, влияющие на подбор расширительного бака для отопления, содержатся в технической документации на котел.
Дбак – номинальное давление в камере закрытого мембранного бака. Значение давления указывается в паспорте на расширительный бак. Например, немецкая компания Reflex устанавливает в баках емкостью до 33 литров давление 1,5 бара.

Существует определенная зависимость между объемом бака и некоторыми параметрами, влияющими на подбор расширительного бака для системы отопления дома. Зависимость необходимого объема бака от объема теплоносителя и его максимальной температурой прямая. А от допустимого давления в системе зависимость обратная. Чем выше допустимое давление контура, тем объем мембранного бака может быть меньше. После вычисления объема купить расширительный бак для системы отопления или заказать его можно в любом специализированном магазине.

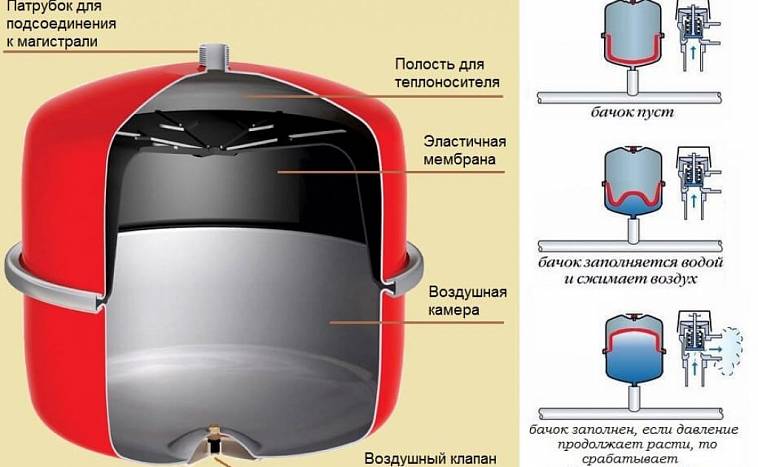

Конструкция закрытых расширительных баков

Устроен закрытый расширительный бак чрезвычайно просто. Он выполнен в виде стального герметичного корпуса с мембраной из специальной резины, которая делит внутренний отсек бака на две части. Снизу вмонтирован патрубок, для подключения к контуру отопления, а верхняя часть бака заполнена газом, обычно применяется нейтральный газ азот. В верхней части емкости установлен ниппель. Закачивая воздух через этот ниппель, создают начальное рабочее давление.

Для правильной работы нужно знать, какое давление в расширительном баке системы отопления следует установить.

Обычно величина этого давления указывается в паспорте на бак.

Особенности закрытых расширительных баков

Важно, что атмосферный воздух не контактирует с жидкостью, что существенно уменьшает коррозию и количество растворенного в воде воздуха. Давление в баке меняется синхронно с давлением в системе. Монтаж обычно не вызывает трудностей, а установка расширительного бака в закрытой системе отопления обычно горизонтальная или вертикальная.

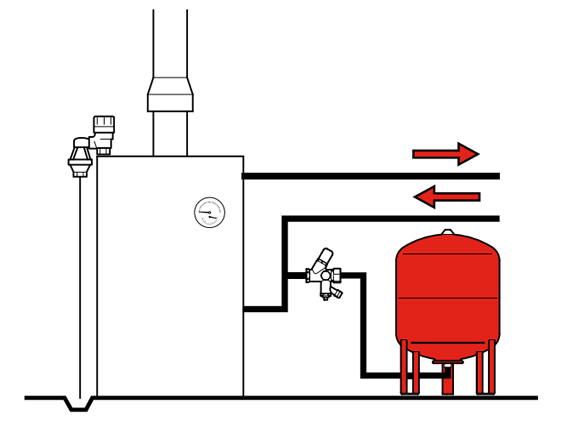

Нужно четко понимать, как подключить расширительный бак к системе отопления, для правильной и длительной работы. Правильным будет подключение расширительного бака в «обратке» перед циркуляционным насосом.

Длительная и надежная работа закрытого расширительного бака определяется свойствами мембраны. Некоторые конструкции баков позволяют устанавливать сменную мембрану. Естественно, что купить расширительный бак для отопления придется за большую цену, ведь в случае замены мембраны не нужно будет менять корпус бака.

Мембраны, которые устанавливаются в расширительных баках, могут быть следующих видов:

Каучуковая мембрана эластична, но имеет небольшой срок службы. Применяется в накопительных баках (гидроаккумуляторах) с рабочей температурой до + 50 градусов Цельсия.
ЕРDM мембрана изготовляется из пропилена, выдерживает температуру до + 100 градусов.
Бутиловая мембрана отличается долговечностью и работает при температурах до + 100 градусов.

Аккумуляторный бак для отопления

Основная задача, которую решает накопительный бак для отопления – накопление тепловой энергии на запас. Их применение актуально для солнечных коллекторов, при применении для отопления твердотопливных и электрических котлов, особенно если использовать для нагревания теплоносителя «ночной тариф» на электроэнергию. Конструктивно бак представляет собой высокую цилиндрическую или емкость в виде параллелепипеда с несколькими патрубками. Его объем зависит от мощности котла. Выпускаются баки объемом от 0,2 до 3 кубических метров.

Подключение накопительного бака к контуру

Накопительный бак аккумулятор в системе отопления подключается верхней частью к подающему трубопроводу, а нижней частью к «обратке». В баке образуются несколько слоев воды с разной температурой, которую через дополнительные патрубки можно направлять нужным потребителям.

Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Система отопления, являясь сложной инженерной конструкцией, состоит из множества элементов, имеющих различное функциональное назначение. Расширительный бачок для отопления — одна из важнейших частей контура отопительной системы.

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Устройство и принцип действия

Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

Мембраны бывают следующих типов:

баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

Давление газа настраивается для каждой системы в индивидуальном порядке, который описывает прилагаемая к таким приборам как расширительный бачок для отопления закрытого типа инструкция. Некоторые производители в конструкции своих расширительных баков предусматривают возможность замены мембраны. Такой подход несколько повышает первоначальную стоимость прибора, зато впоследствии, при разрушении или повреждении мембраны стоимость её замены будет ниже цены нового расширительного бака.

С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

Принцип работы их также одинаков – при росте давления воды в сети за счёт расширения при нагревании, мембрана растягивается, сжимая находящийся по другую сторону газ и позволяет попасть внутрь бака излишкам теплоносителя. При остывании и, соответственно, падении давления в сети, процесс проходит в обратном порядке. Таким образом, регуляция постоянного давления в сети происходит в автоматическом режиме.

Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно. При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление. В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления,
k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%;
D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:
Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)
Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

В любом случае следует считать, что расширительные бачки для отопления должны обеспечивать увеличение объёма теплоносителя в сети в пределах 10%, то есть при объёме теплоносящей жидкости в системе 500 л., объём вместе с баком должен составлять 550 л. Соответственно, необходим бачок расширительный системы отопления объёмом не менее 50 литров. Такой метод определения объёма весьма приблизителен и может вылиться в излишние затраты на покупку расширительного бака большего объёма.

В настоящее время в интернете появились онлайн калькуляторы для расчёта расширительных бачков. В случае использования для подбора оборудования таких сервисов, необходимо провести расчеты минимум на трёх сайтах, чтобы определить, насколько корректен алгоритм вычисления того или иного интернет-калькулятора.

Производители и цены

В настоящее время проблема купить бачок расширительный для отопления заключается лишь в правильном подборе типа и объёма прибора, а так же в финансовых возможностях покупателя. На рынке представлен широкий выбор моделей приборов как отечественных, так и иностранных производителей. Однако следует отметить, что если на такие приборы как расширительный бачок закрытого типа для отопления цена при покупке будет гораздо ниже, чем у основных конкурентов, то от такого приобретения лучше отказаться.

Невысокая стоимость указывает на ненадёжность производителя и низкое качество используемых при его изготовлении материалов. Зачастую таковой является продукция из Китая. Как и на все остальные товары, на качественный расширительный бачок для отопления цена не будет иметь значительной разницы порядка двух – трёх раз. Добросовестные производители используют примерно одинаковые материалы и разница в цене схожих по параметрам моделей порядка 10-15% обусловливается лишь локацией производства и ценовой политикой продавцов.

Хорошо зарекомендовали себя в этом сегменте рынка отечественные производители. Установив современные технологические линии на своём производстве они добились выпуска продукции, по своим параметрам не уступающей лучшим мировым брендам при более низкой стоимости.

Следует учитывать, что важно не только расширительный бак для отопления закрытого типа купить, требуется также правильная его установка.

Имея необходимые навыки при соблюдении инструкции возможна его самостоятельная установка. Если же у мастера остаются какие-либо сомнения на счёт своих познаний, то лучше всего обратиться к профессионалам для гарантированно стабильной работы сети отопления и исключения возможных неисправностей.

Каким должно быть давление в расширительном бачке отопления

Содержание статьи:

Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима

В инструкции четко прописаны все требования, предъявляемые к баку. В ней указано, что он разделен мембраной на 2 половины, в одной из которых установлено предварительное давление. Ни в коем случае не допускается изменение конструктивных решений. Любые работы, касающиеся монтажа или ремонта должны производиться людьми, имеющими доступ к данному виду деятельности. Если необходимо заменить поломанную запасную часть, то взамен нужно поставить только оригинальную. Инструкция для мембранного расширительного бака не допускает использование некачественного оборудования. Так же в ней четко предписано, что при монтаже и вводе в эксплуатацию необходимо четко придерживаться правил техники безопасности. При демонтаже оборудования или необходимости удалить газ из воздушной камеры, прежде нужно не забыть опорожнить камеру, в которой находится вода, но не в коем случае не наоборот.

Основной принцип роботы мембранных расширительных баков

Принцип работы мембранного расширительного бака основан на увеличении объема нагреваемой воды. Так как вода при нагревании не имеет свойства сжиматься, а совсем наоборот, то ее прирост может повлиять на работу всей отопительной системы. Функция агрегата состоит в том, что бы поглощать лишний объем теплоносителя, в том момент, когда это нужно. А когда вода охлаждается, то происходит вытеснение такого необходимого объема воды. Принцип работы мембранного расширительного бака таков, что если вдруг произойдет незначительная утечка воды из системы, то, соответственно, упадет везде и давление, а сжатый воздух в баке будет подталкивать резервную воду. Таким образом система отопления будет иметь дополнительную подпитку.

То, как работает мембранный расширительный бак, позволит вам понять основные причины возникновения поломок. Он начинает работать в том случае, когда вода при нагревании не знает куда деваться. Объем теплоносителя становится больше и в этом случае приходит на помощь расширительный бак мембранного типа. От того, насколько исправно работает мембранный расширительный бак, будет зависеть четкое функционирование всей системы отопления.

В баке имеется диафрагма, которая изначально делит его на 2 части, в одной из частей находится сжатый азот, а другая служит для принятия избыточной воды. В начале на весь объем расширительного бака распространен азот, когда вода начинает нагреваться, азот постепенно сжимается. Давление азота увеличивается, и доходит до уровня давления в системе. Когда вода постепенно охлаждается, под давлением азотной подушки вода уходит обратно в систему. Для того, чтобы не возникало коррозионных процессов, в бак на заводе изготовителе закачивают нейтральный азот, потому что из атмосферного воздуха может попасть внутрь кислород. Суть того, как работает мембранный расширительный бак, сводится к тому, что вы можете быть уверенным в слаженной работе всей системы.

Рейтинг: 0 Голосов: 0

Установка мембранного расширительного бака для системы отопления необходима для ее бесперебойной и долговечной работы. Для того, что бы окончательно понять, зачем нужен этот агрегат, достаточно будет вспомнить уроки физики, на которых нам объясняли, что вода имеет особенность при нагревании неско.

В системе отопления в обязательном порядке предусмотрено устройство расширительного бака. Вода при нагревании имеет свойство увеличиваться в объеме, без расширительного бака в этом случае никак не обойтись. Если его не установить, то это может привести в тому, что попросту потекут трубы, или лопн.

Накопительный бак мембранного типа служит для поддержания таких необходимых функций, как: Резерв необходимого количества воды для бесперебойной работы системы отопления; Поддержка определенного давления воды. Иногда случается так, что прекращается подача воды из-за отключения электроэнергии, в.

Установка и подключение

Схема подключения расширительного бака проста. Для этого у бака есть вводная и выходная трубы, к которым должна быть подключена система водоснабжения. Точка установки бака зависит от прокладки коммуникаций и наличия свободного помещения. Рекомендуется также соединить мембранный бак с дополнительным накопительным баком, который должен иметь больший объем.

При этом в ходе установки необходимо помнить, что накопительный бак должен быть установлен в систему до подключения мембранного (т.е. сначала заполняется накопительный, потом мембранный). Рекомендуется установить накопительный бак выше мембранного. Это позволит существенно увеличить запас воды и более длительное время осуществлять ее подачу.

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Баки для систем водоснабжения

В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.

А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0.2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.

Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:

Зачем нужна эта конструкция

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать

Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Выбор устройства

Главным критерием выбора такого бака является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора бака по объему необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей воды (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.

Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).

Расчет необходимого объема мембранного бака.

Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак объемом около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают бак объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем бака и потребность частого включения насосной станции. Однако стоит помнить, что меньший объем позволяет снизить перепады давления в системе. При этом сам бак является резервной емкостью для хранения воды.

Немаловажным критерием является и выбор производителей бака. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы

При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы.

Следующий критерий — стоимость мембраны. Это актуально только для баков со сменной мембраной. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.

Вернуться к оглавлению

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

количество пользователей водопроводной системы;
количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
производительность насоса;
максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Выбор марки производителя

Запомните самое главное: система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.

Расширительный бак Зельмет

Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды). В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем

Самостоятельная установка

Перед тем как перейти к вопросу монтажа, уточним один момент: тип бака. Они бывают горизонтальные и вертикальные

И это важно учитывать при установке конструкции. В остальном же любой мембранный бак монтируется по схожему принципу

Установка бака для воды

Если вы хотите сделать это своими руками, то у вас «за плечами» должен быть хотя бы небольшой опыт работы с водопроводными трубами. В целом, процесс монтажа довольно несложный, главное, придерживаться нескольких правил:

Бак должен устанавливаться с учетом необходимости доступа к нему для проведения профилактических/ремонтных мер.
К трубопроводу бак должен быть подключен при помощи специальных быстроразъемных , чтоб при определенной ситуации иметь возможность отключения агрегата от сети.
Диаметр трубопровода должен быть размером не меньше, чем сечение приемного патрубка.
Корпус расширительного бака необходимо заземлить во избежание процесса электро коррозии.
Между баком и насосом должно отсутствовать любое оборудование, способное увеличить гидравлическое сопротивление.

Наша статья подходит к концу. Ее целью было предоставление основной информации о расширительных баках, в том числе критериях выбора и правилах качественного монтажа. Если вы достаточно уверены в своих силах – дерзайте, но если же нет, то советуем все-таки доверить выполнение установочных работ профессионалу.

Как не ошибиться с выбором прибора

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:

количество жильцов дома пользующихся автономной системой подачи воды;
количество точек водозабора, которые помимо душа или крана в умывальнике включают в себя посудомоечную или стиральную машину и другие приборы, используемые в быту;
возможность одновременного использования водных ресурсов несколькими потребителями;
предельные показатели количества запусков и остановок электрического насоса в течение одного часа.

По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:

если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.

Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.

Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться, а домовладелец будет тратить деньги на его ремонт

Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством

Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом

Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.

Значение расширительного бака для водоснабжения в автономной системе

На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку. А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.

Функции расширительных баков для холодной воды

Взять хотя бы во внимание то, что работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства

Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.

Расширительный бак с диафрагмой

Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.

Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3Открутить колпачок ниппеля и подсоединить к нему насос;
4Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Виды и критерии выбора

Чтобы компенсировать объём теплоносителя в системе во время изменения температуры, используют расширительные баки двух видов: открытые и закрытые (герметичные).

Открытые расширительные баки широко распространены, но имеют следующие недостатки:

большие затраты на установку, так как монтируют такие баки в верхней точке системы для создания необходимого уровня увеличенного давления;
необходимо постоянно контролировать уровень жидкости;
есть риск возникновения ржавчины в системе из-за длительного контакта нагревающегося теплоносителя с воздухом.

Герметичные расширительные баки не имеют таких недостатков. Для отопительных систем выпускаются баки, которые отличаются в использовании мембраны. Мембраны делятся на баллонные и диафрагменные виды. Баллонная мембрана – это установленная внутри бака ёмкость, сделанная из резины высокого качества, способной выдержать значимые температурные колебания. Фланцевое крепление такой мембраны позволит заменить её быстро и просто.

Мембраны баллонного типа имеют такие преимущества, как:

широкий диапазон рабочих давлений, дающих возможность применить герметичный расширительный бак;
возможность смены мембраны, что помогает сделать ремонт данного устройства дешевле и быстрее;
простое задание минимального давления для любых систем.

Диафрагменная мембрана – это несъёмная перегородка, которая, чаще всего, выполнена из эластичного полимера или тонкого металла. Эта мембрана отличается малой собственной ёмкостью и способностью компенсировать небольшие перепады давления в системе. При выходе из строя такого бака потребуется его полная замена. Одной из привилегий данного устройства является низкая цена. Кроме того, бак, имеющий диафрагменную мембрану, просто сконструирован и надёжен в эксплуатации.

Правильно выбрать расширительный бак – это значит обеспечить безопасность эксплуатации отопительной системы, поэтому выбирая расширительный бак, стоит обратить внимание на такие основные характеристики:

материал мембраны, её устойчивость к высоким абсолютным значениям температур, давлений и перепадам этих показателей;
материал и покрытие корпуса, устойчивость к возникновению ржавчины;
соответствие санитарно-гигиеническим нормам;
исполнение (способ монтажа).

Использование расширительного бака для защиты от гидроудара

При резком включении насоса, подающего воду, а так же при резком перекрытии трубопровода возникает гидроудар – скачок давления, который может повредить как трубопровод, так и оборудования. Расширительный бак в этом случае сработает как демпфер: под действием избыточного давления мембрана растянется, объём водяного отсека увеличится, а давление упадёт.

Гидроудар в трубопроводе — это резкое изменение скорости потока воды, возникающее при мгновенном перекрытии трубы, в результате чего возникает скачок давления, который может повредить трубу или запорную арматуру.

Для чего нужен гидроаккумулятор? Это устройство, которое используется в системах водоснабжения для хранения некоторого количества воды под давлением и при выключенном насосе обеспечивает давление воды и возможность некоторое время потреблять воду.

Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение — при достижении нужного давления.

2009-2015 «Строй своими руками» Использование материалов сайта «Строй своими руками » разрешено только при условии размещения активной гипертекстовой ссылки на источник.

Схемы подключения гидробаков

Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю. Бак оборудуется:

манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу. В схеме подключения обязательно присутствуют:

Схемы подключения могут быть очень разными. Поключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Как рассчитать объём расширительного бака для БКН

бойлер на 100 литров подключается к емкости не менее 10 л;
водонагреватель на 200 литров, нуждается в баке на 20 л.

Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.

Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

Максимальное давление Р_мах, бар	Начальное давление газа Р₀, бар
0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
1,0	0,25
1,5	0,4	0,2
2,0	0,5	0,33	0,16
2,5	0,58	0,42	0,28	0,14
3,0	0,62	0,5	0,37	0,25	0,12
3,5	0,67	0,55	0,44	0,33	0,22
4,0	0,7	0,6	0,5	0,4	0,3	0,2
4,5		0,63	0,54	0,45	0,36	0,27	0,18
5,0			0,58	0,5	0,41	0,33	0,25	0,16
5,5			0,62	0,54	0,47	0,38	0,3	0,23
6,0				0,57	0,5	0,42	0,35	0,28

Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

NATURAL	Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
BUTYL	Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
EPDM	Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
SBR	Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
NITRIL	Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.

Выбор с учетом коэффициента температурного расширения системных жидкостей:

Температура Мин. — Макс.	Вода
4 — 5° С	0,00
4 — 10° С	0,03
4 — 15° С	0,09
4 — 20° С	0,18
4 — 25° С	0,29
4 — 30° С	0,43
4 — 35° С	0,59
4 — 40° С	0,78
4 — 45° С	0,98
4 — 50° С	1,19
4 — 55° С	1,43
4 — 60° С	1,68
4 — 65° С	1,94
4 — 70° С	2,22
4 — 75° С	2,51
4 — 80° С	2,82
4 — 85° С	3,14
4 — 90° С	3,47
4 — 95° С	3,81
4 — 100° С	4,16
4 — 105	4,53

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком

Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.

Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
Мембрана для гидроаккумулятора
Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Рабочие параметры

Параметры бака

Информацию по выбранному баку вы получите из показателей рабочей температуры и допустимого давления. По утверждениям производителей, современные изделия закрытого типа выдерживают до 110 градусов, тогда как давление – 8–10 бар.

Когда теплоноситель нагревается на 10 градусов, его объем возрастает на 0,3%. То есть, при подогреве жидкости до 70 градусов, ее объем увеличится до 103%. Необходимый вам рабочий объем можно подсчитать, воспользовавшись формулой, которая должна быть у каждого продавца.

Мембранные баки позволяют избавиться от проблем в будущем. Использование таких изделий уменьшает количество поломок и помогает избежать частых ремонтов. Выбрав качественный бак, вы избавитесь от недостатков системы отопления и водоснабжения.

Виды баков

Расширительные баки бывают двух видов – закрытые и открытые. Отличаются друг от друга они особенностями конструкции.

Возможно, Вас заинтересует информация-принцип работы мембранного компрессора

Таблица. Виды расширительных баков.

Тип	Описание
Закрытый или мембранный	Это бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности.
Открытый	Такой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре.

Тип

Описание

Закрытый или мембранный

Это бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности.

Открытый

Такой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре.

Принцип работы закрытого расширительного бака

Мембранные баки, в свою очередь, делятся на два типа – со сменной диафрагмой и со стационарной. Сменная мембрана говорит сама за себя – при необходимости ее можно легко поменять, вынув через фланец, закрепленный при помощи нескольких болтов. Расширительный бак такого типа служит максимально долго, а по форме корпуса бывает как вертикальный, так и горизонтальный, что обеспечивает возможность подбора емкости под определенное помещение.

Расширительный бак мембранного типа

Внимание! В больших расширительных баках мембрана дополнительно закрепляется при помощи ниппеля. .

В емкостях со стационарной мембраной заменить эту деталь не получится – она плотно крепится к стенкам корпуса. В случае выхода агрегата из строя его меняют полностью. Кстати, вода в такой установке, в отличие от предыдущего типа, контактирует с металлом бака, вследствие чего на его внутренней поверхности возникает процесс коррозии. Установка также бывает как вертикально, так и горизонтально ориентированной.

Размеры расширительных баков

Баки расширительные бывают не только навесные, но и напольные. Могут иметь и плоскую форму, отличаются цветом: синие предназначены для холодной воды, красные – для горячей.

Открытый или закрытый

Открытый бак

Не так давно, открытые баки обеспечивали систему отопления в полной мере, но они имели много недостатков.

Поскольку система открытая, то в нее попадал воздух, который мог помешать циркуляции.
Громкие звуки в насосах и трубопроводе сопровождали работу таких изделий.
Теплоноситель мог испаряться.
Открытую систему нужно было устанавливать лишь в верхних точках, что помогало избавиться от перебоев в ее работе.

В закрытых изделиях подобного плана эти недостатки устранены. Во многом благодаря тому, что теплоноситель не контактирует с окружающей средой.

Давайте посмотрим, что необходимо учитывать при расчетах и как выбрать мембранный бак, опираясь на свои знания.

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_s x n%,

где, V_s — полный объем системы отопления; n% — коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
n_v%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_s x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o. Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_k x 10%), но обязательно P_k — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

⇒ Как уменьшить большой расход газа котлом на отопление дома
⇒ Неисправности и коды ошибок газового котла Ariston, Protherm, Baxi
⇒

Устройство мембранного бака

Оборудование представлено в виде герметичного сосуда, разделенных на два раздела:

Воздушный отдел включает воздух под давлением.
Водяной отдел крепится к отоплению. Он пропускает через себя воду различного давления.

Эластичная мембрана разделяет отделы, благодаря чему она изменяется по форме. Поэтому меняются объемы этих отсеков. Отдел с воздухом содержит вентиль с ниппелем, благодаря чему меняется давление. С его помощью регулируется функционирование мембранного бака.

Давление воздуха влияет на поступление воды, а также объем и давление.

Принцип работы

При увеличении водяного отсека происходит расширение бака. В результате он наполняется большим количеством воды. А отдел с воздухом приобретает меньшие размеры. Затем давление воздуха уменьшается, благодаря чему уравновешивается давление воды. При уменьшении давления в системе происходит сокращение мембраны, после чего восполняется потерянное давление.

Подача воды в мембранном баке будет происходить до того, пока воздух и вода по давлению не будут уравновешены.

Функции мембранного бака

Для отопительной системы. Нагревание воды ведет к увеличению ее объема, из-за чего требуется применение расширительных баков. С их помощью происходит компенсация расширения воды. По размеру прибор должен соответствовать системе отопления: объем «погашает» расширение воды. Если отсутствует мембранный бак, то нагрев ведет к появлению дефектов в системе отопления. В результате может выйти из строя вся система.
В устройстве водоснабжения мембранный бак применяется вместо гидроаккумулятора, благодаря которому накапливается вода, после чего происходит ее расход по назначению. Для работы применяется давление, присутствующее в гидроаккумуляторе, а насос в этом случае не требуется. Поскольку насос функционирует редко, то продлевается его срок эксплуатации. В качестве гидроаккумулятора он выполняет функцию компенсации воды при подключении горячей воды.
Функция предохранения от гидроудара. Если резко включать насос для подачи воды, то такое перекрытие ведет к появлению гидроудара. Он предполагает перепад давления, из-за чего выходит из строя трубопровод и весь механизм. Мембранный бак будет выполнять функцию защиты: из-за большого давления произойдет растяжение мембраны, водяной отдел будет большим, а давление снизится.

Использование такого оборудования полезно во многих сферах работы оборудований

Поэтому очень важно его присутствие в отопительной системе.

Еще по теме:

Подключение радиатора отопления к однотрубной системе: принцип работы и варианты монтажа Сбросной клапан для отопления. Отопление с естественной циркуляцией двухэтажного дома: принцип работы и варианты монтажа Сбросной клапан для отопления.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Расширительный бак закрытого типа. Секреты устройства

Расширительный бак для отопления закрытого типа на сегодня общепризнанно считается самым удачным вариантом отопительной системы для частного дома. Её преимущества очевидны при сравнении с аналогичной системой открытого типа, значительным недостатком которой является непосредственность контакта с атмосферой, в результате чего в теплоносителе присутствует воздух в виде пузырьков, с течением времени вызывающих коррозию металлических элементов отопительной системы и «шумность» самого теплоносителя. Правильный выбор – а именно, приобретение и установка закрытой конструкции — предотвратит возникновение этих проблем.

Особенность расширительного бака закрытого типа

Согласно напрашивающемуся на основе выше изложенной информации выводу, система закрытого типа с расширительным баком по своей структуре является полностью изолированной от окружающей среды и её негативного воздействия и может быть изготовлена своими руками.

Состав системы представлен баком и несколькими клапанами различного целевого назначения. В конструкции присутствуют также радиаторы, вентиль, насос и фильтр, манометр.

Эффективность циркуляции теплоносителя существенно повышается при применении насоса, что, однако, выглядит не так идеалистически, как может показаться на первый взгляд: прерывание подачи электроэнергии (или же изначальное её отсутствие) делают невозможным полноценное функционирование отопления с расширительным баком для отопления закрытого типа. Прибегнув к использованию «помпы», можно полностью компенсировать недостатки – жилое помещение может быть оснащено дополнительными обогревательными системами, например, тёплым полом.

Область размещения насоса, ответственного за циркуляционный процесс, — обратная труба, называемая также «обраткой», где осуществляется также монтаж расширительного бака. В итоге это даёт плюс в возможности некритичного отношения к диаметру применяемых в процессе монтажных работ труб и к уклону, являющемуся непременным для открытой системы.

Достоинства расширительного бака для отопления закрытого типа

К несомненным достоинствам стоит причислить небольшой расход времени, требующегося на установочные работы, и значительную экономию используемых материалов. Однако увлекаться и игнорировать определённые нюансы явно не стоит: так, например, соблюдение уклона при отключении электричества обеспечит в той или иной степени функционирование системы, без угрозы размораживания.

Несмотря на то, что самое определение закрытости для отопительной системы означает изолированность от проникновения воздуха, не стоит надеяться на абсолютную её герметичность: воздух может наличествовать в трубах, как следствие того, что совершают доливание теплоносителя, что влечёт за собой его скопление в верхних точках. Устранить излишнее содержимое можно, прибегнув к такому устройству, как кран Маевского. С этой же работой успешно справятся поплавковые отводчики, функционирующие «на автомате». Будучи растворённым в воде, воздух подвергается окончательному удалению посредством воздействия на него сепараторов, которые устанавливаются непосредственно в трубопроводе.

Для данной системы характерна также широта диапазона топлива, пригодного для её функционирования. В качестве такового можно выбрать как газ, так и электричество, а также дизельное или твёрдое топливо.

Большое значение имеет такой показатель котла, как его мощность. Так, для помещения высотой до трёх метров эта величина равна 1кВт на 10 квадратных метров. Данное значение очень является крайне относительным, так как здесь непременно нужно принять во внимание ряд многих других факторов, к которым относятся различные характеристики здания.

Почему нужно использовать расширительный бак?

Целесообразность использования расширительного бака для отопления закрытого типа заключается в том, что его функционирование позволяет создать баланс, компенсирующий тепловое расширение, то есть увеличение применяемого теплоносителя в объёме, что само по себе чревато повреждениями, наносимыми как котлу, так и трубопроводу.

Основное отличие бака данного типа от обычного – в наличии в нём диафрагмы, произведённой из такого материала, как резина пищевая, в то время, как в баке для отопительной системы используется диафрагма из резины технического типа.

Что касается объёма расширительного бака для отопления закрытого типа, то он составляет от 15% до 20% от объёма всей системы. Давление в баке составляет 1,5 бара

Выбор расширительного бака закрытого типа

Читайте так же: Руководство по проектированию расширительного бака

, Определение размера и выбор расширительного бака для системы горячего водоснабжения

Раздел 4.0: Определение размеров расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе. Вы должны определить самые низкие и самые высокие температуры, которые могут возникнуть в системе водяного горячего водоснабжения.

Низкая температура: Низкое значение температуры — это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самые низкие температуры.Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, показанном ниже.

Низкая температура: от 32 F до 70 F

Если гидравлическая система горячего водоснабжения представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной ранее. Добавление гликоля в горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры — это температура, которая возникает при включении насоса (-ов) горячей воды и генератора (-ов) горячей воды.Когда гидравлическая система горячего водоснабжения включена, гидравлическая горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Генераторы горячей воды с низкой температурой обычно имеют максимальную температуру 250 ° F. Генераторы горячей воды средней температуры могут обеспечивать температуру до 350 ° F, а генераторы горячей воды высокой температуры могут обеспечивать температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

Значения удельного объема определяются на основе данных о свойствах жидкости.Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления пара указаны в PSIA

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Вычислитель расширительного бака требует ввести три значения давления: (1) минимальное давление, (2) максимальное давление и (3) давление предварительной зарядки. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины, давление пара и точку отсутствия изменения давления.

Манометрическое давление — это давление без добавления атмосферного давления.Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин «абсолютное давление» означает давление атмосферы.

Рис. 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.

4.3.1 ДАВЛЕНИЕ ПАРА

Давление пара или абсолютное давление помогает выбрать минимальное давление, необходимое в системе.Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при температуре 85 F составляет примерно 1,4 фута напора, а давление пара воды при температуре 200 F составляет примерно 26,6 футов напора. Давление пара — это минимальное давление, необходимое для удержания воды в жидкой форме. Например, если давление воды при 200 F изменить на 20 футов напора, вода испарится. Давление пара определяется автоматически в зависимости от типа жидкости и температуры жидкости.

Рис. 5: По мере увеличения температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о температурах от 32 F до 420 F. Давление водяного пара в горячей воде в зависимости от температуры

4.3.2 ТОЧКА НЕ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы слышите, что расширительный бак — это точка, в которой давление в системе не меняется.Это правда, но предполагается, что температура не меняется. Давление в расширительном баке не изменится при включении или выключении насоса в системе, но температура остается прежней. При рассмотрении следующих вопросов для обсуждения определения низкого / минимального и высокого / максимального давления помните, что давление в расширительном баке зависит от температуры, а не от насоса.

4.3.3 НИЗКОЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ

Низкое давление — это минимальное давление в системе, необходимое для выполнения наиболее строгих требований из следующих трех ограничений: (1) 10 фунтов на кв. Дюйм в наивысшей точке трубопровода, (2) чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды или (3) больше, чем давление пара горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение по высоте: низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления следует исходить из предположения, что насос (-ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется потому, что расширительный бак расположен в точке наполнения и имеет примерно одинаковое давление.Если расширительный бак расположен вдали от точки наполнения, то вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода входит в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на кв. Дюйм.Таким образом, давление заполнения должно составлять 75 фунтов на квадратный дюйм. Этот пример проиллюстрирован на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Затем вы должны также проверить чистый положительный напор на всасывании, необходимый для насосов горячей воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемую положительную высоту всасывания.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футах над чистым полом.Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки наполнения, тогда давление на всасывании насоса горячей воды будет только 14,3 фунта на кв. Если насосу требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.

Рис. 6. Минимальное давление / давление наполнения определено таким образом, чтобы соответствовать требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым. Затем определяется давление на более низких отметках путем преобразования футового напора в фунт / кв. Это приводит к давлению наполнения 75 фунтов на квадратный дюйм и давлению всасывания в водяном насосе горячей воды 70.7 фунтов на кв. Дюйм. Вам также следует дважды проверить, что чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.

Рис. 7: На этом примерном рисунке зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в самой высокой точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании водяного насоса горячей воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение давления пара: Последнее ограничение обычно является самым строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур.В этом ограничении давление во всей системе должно оставаться выше, чем давление пара жидкости, чтобы предотвратить испарение. Если требуется давление выше имеющегося давления в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от водяного насоса для горячей воды, который только обеспечивает циркуляцию жидкости в системе. Нагнетательный насос перекачивает систему подпиточной воды в замкнутую гидравлическую систему горячего водоснабжения с желаемым давлением для достижения всех трех ограничений.

Чтобы найти давление, необходимое для соответствия ограничению по давлению пара, вы можете смоделировать давления во всей закрытой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, Максимальная температура и Сценарий B: Насос включен, Максимальная температура.

Рисунок 8: Сценарий A: насос выключен, максимальная температура 250 ° F. На этом рисунке показана полностью замкнутая гидравлическая система горячего водоснабжения (250 ° F).В самой высокой точке самое низкое давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 29,8 фунтов на квадратный дюйм. В результате в расширительном баке создается давление 87 фунтов на квадратный дюйм. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением пара. Если вы будете следить за преобразованиями напора стопы в фунты на квадратный дюйм, вы также заметите, что преобразование больше не составляет 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому требуется более высокий столб воды для обеспечения того же давления, что и раньше.При этой температуре преобразование составляет 1 фунт / кв. Дюйм до 2,44 фута напора.

На следующем рисунке моделируется Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включен, давление в расширительном баке останется прежним, и все остальные давления будут экстраполированы с этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рисунок 9: Сценарий B: Насос включен, максимальная температура 250 ° F.На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, возникают потери на трение между расширительным баком и всасывающим патрубком насоса. Это приводит к давлению 75 фунтов на квадратный дюйм на всасывании насоса. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, потому что насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на квадратный дюйм.Перепад между верхом системы и расширительным бачком больше, потому что будут дополнительные потери из-за трения, поскольку жидкость движется.

На следующем рисунке представлены три критерия определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению пара около 30 фунтов на квадратный дюйм (15,3 фунтов на кв. Дюйм). Наивысшая точка системы находится на высоте 30 футов над чистым полом, и в этой точке требуется 10 фунтов на кв. Дюйм, чтобы соответствовать критериям отметки.Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на квадратный дюйм.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на кв. Дюйм в наивысшей точке показано зеленым. Минимальное давление для достижения 20 фунтов на кв. Дюйм (NPSHR) на всасывании насоса горячей воды показано красным. Минимальное давление для достижения давления пара 30 фунтов на кв. Дюйм (15,3 фунта на кв. Дюйм) в наивысшей точке показано пурпурным цветом.Минимальное давление, которое следует использовать в калькуляторе, составляет 25,5 фунтов на квадратный дюйм (красный) на расширительном баке. Это максимальное минимальное давление.

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления — это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления. Сценарий, который вы должны проверить, — это насос включен, а горячая вода имеет самую высокую температуру.

Рис. 11: Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах допустимых значений. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в генераторе горячей воды с включенным насосом. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм.Рабочая температура этой системы 140 F.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако как только насос будет включен, вы превысите требуемое значение 125 фунтов на кв. Дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, в предыдущем сценарии воздушный сепаратор будет подвергаться давлению 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы предполагалось, что насос выключен при испытании на высокое давление в генераторе горячей воды.Поскольку воздушный сепаратор находится на той же высоте, воздухоотделитель будет иметь то же давление, что и генератор горячей воды, когда насос выключен.

5,4 ЛИНЕЙНЫЙ КОЭФФИЦИЕНТ ТЕПЛОВОГО РАСШИРЕНИЯ

Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас смешано несколько типов труб, следует использовать более низкий коэффициент теплового расширения.Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, вмещая часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.
Руководство по проектированию расширительного бака
, Определение размера и выбор расширительного бака для системы охлажденной воды
Раздел 4.0: Определение размера расширительного бака
После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.
4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ
Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе.Вы должны найти самые низкие и самые высокие температуры, которые могут возникнуть в системе охлажденной воды.

Низкая температура: Низкая температура — это просто температура подаваемой охлажденной воды. Диапазон температур подаваемой охлажденной воды ограничен следующими двумя требованиями. Температура подаваемой охлажденной воды должна быть достаточно низкой для осушения воздуха, но не слишком низкой, чтобы холодильная машина могла замерзнуть.Ниже показаны типичные значения температуры охлажденной воды.
Подача охлажденной воды: от 42 до 48 F / от 5,56 до 7,78 ° C
Возврат охлажденной воды: от 52 до 58 F / от 5,56 до 7,78 ° C
Если система охлажденной воды представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной выше. Добавление гликоля в охлажденную воду позволяет снизить температуру подачи охлажденной воды из-за ее более низкой точки замерзания.
Высокая температура: значение высокой температуры обычно является температурой, которая возникает, когда чиллер и насос (ы) охлажденной воды выключены. Когда система охлажденной воды отключена, охлажденная вода может достигать температуры окружающей среды. В здании без кондиционера температура может находиться в диапазоне от 80 до 90 F. Если трубопровод охлажденной воды расположен на открытом воздухе, температура охлажденной воды может превышать 100 F, в зависимости от местоположения.
4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА
Значения удельного объема определяются на основе данных о свойствах жидкости. Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.
4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ
Рис. 4: Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.
4.3.1 НИЗКОЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ
Низкое давление — это минимальное давление в системе, необходимое для выполнения наиболее строгих требований из следующих двух ограничений: (1) 10 фунтов на кв. Дюйм в наивысшей точке трубопровода или (2) чистый положительный напор на всасывании, необходимый для насоса охлажденной воды.
(1) Ограничение по высоте: низкое давление или давление наполнения — это давление, необходимое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления следует исходить из предположения, что насос (-ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется потому, что расширительный бак расположен в точке наполнения и имеет примерно одинаковое давление.Если расширительный бак расположен вдали от точки наполнения, то вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.
Например, предположим, что температура наполняемой воды составляет 75 F, и вода входит в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 150 футов над чистым полом. Это приведет к перепаду высот в 140 футов или 60,7 фунтов на квадратный дюйм. Таким образом, давление наполнения должно быть 70.7 фунтов на кв. Дюйм. Этот пример проиллюстрирован на первом следующем рисунке.
(2) Ограничение чистого положительного напора на всасывании: Затем вы должны также проверить чистый положительный напор на всасывании, необходимый для насосов охлажденной воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемую положительную высоту всасывания.
Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футах над чистым полом.Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если насос охлажденной воды расположен на 10 футов выше точки заполнения, тогда давление на всасывании насоса охлажденной воды будет только 14,3 фунта на квадратный дюйм. Если насосу требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.
Рис. 5: Минимальное давление / давление заполнения определено таким образом, чтобы удовлетворять требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым цветом. Затем определяется давление на более низких отметках путем преобразования футового напора в фунт / кв. Это приводит к давлению наполнения 70,7 фунта на квадратный дюйм и давлению всасывания в насосе охлажденной воды 66.4 фунта на кв. Дюйм. Вы также должны дважды проверить, что чистый положительный напор всасывания, необходимый для насоса охлажденной воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.
Рис. 6. На этом примерном рисунке зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в наивысшей точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании насоса охлажденной воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.
5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ
Значение высокого давления — это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления.Первый сценарий, который необходимо проверить, — это когда насос включен и охлажденная вода имеет самую высокую температуру. Хотя это, скорее всего, никогда не произойдет на практике, это возможно, и ваша конструкция должна выдерживать экстремальные возможности. Например, предположим, что насос охлажденной воды обеспечивает давление 40 фунтов на квадратный дюйм, а охладитель имеет максимальное давление 125 фунтов на квадратный дюйм. Вы начинаете с чиллера с давлением 125 фунтов на квадратный дюйм, а затем всасывание насоса будет 85 фунтов на квадратный дюйм. Предположим, что есть потери в трубопроводе от расширительного бака до насоса 4.3 фунта на кв. Дюйм. Тогда в расширительном баке будет высокое давление 80,7 фунтов на квадратный дюйм.
Рис. 7. Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах допустимых значений. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в холодильной машине с включенным насосом.Это приводит к максимальному давлению в расширительном баке 89,3 фунта на квадратный дюйм.
Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако как только насос будет включен, вы превысите требуемое значение 125 фунтов на кв. Дюйм для чиллера.
Рис. 8: Если предполагается, что максимальное давление 125 фунтов на кв. Дюйм в точке заполнения, то давление в насосе охлажденной воды и охладителе будет 120,7 фунтов на кв. Это соответствует требованиям к давлению 125 фунтов на кв. Дюйм для насоса охлажденной воды и чиллера. Однако это верно только при выключенном насосе.
Рисунок 9: Как только насос будет включен, давление на выходе насоса охлажденной воды будет 160.7 фунтов на кв. Дюйм. Поскольку насос охлажденной воды по-прежнему обеспечивает давление 40 фунтов на квадратный дюйм, как показано в предыдущих примерах. Давление 160,7 фунтов на квадратный дюйм превышает максимальное давление в охладителе 125 фунтов на квадратный дюйм. Таким образом, максимально допустимое давление в расширительном баке должно быть снижено со 125 фунтов на квадратный дюйм до 89,3 фунтов на квадратный дюйм, как показано на предыдущем рисунке.
5.3.3 ТОЧКА НЕ ИЗМЕНЕНИЯ ДАВЛЕНИЯ
Часто вы слышите, что расширительный бак — это точка, в которой давление в системе не меняется.Это правда, но предполагается, что температура не меняется. Так что не путайте предыдущее обсуждение максимального и минимального давления с тем фактом, что давление в расширительном баке не меняется при включении или выключении насоса. Фактически, вы можете видеть, что давление не меняется при включении и выключении насоса на предыдущих рисунках 8 и 9.
5,4 Линейный коэффициент теплового расширения
Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения.Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.

Если у вас смешано несколько типов труб, следует использовать более низкий коэффициент теплового расширения. Это приведет к увеличению расширительного бачка. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществом увеличения объема системы, которое происходит при расширении трубопровода.Когда жидкость нагревается, она расширяется, но труба также расширяется, вмещая часть увеличившегося объема жидкости. Таким образом, выбор материала трубы, который меньше всего расширяется, даст наиболее консервативный результат.
Подбор размеров расширительных баков для горячей воды
Расширительные баки требуются в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.
Взрывная сила перегретой воды
1 фунт (0.45 кг) нитроглицерина> 2000000 фут-фунтов _f (2700000 Дж)
1 фунт (0,45 кг) воды превратилось в пар> 750 000 фут-фунтов _f (100 000 J)
Расширительные баки обычно спроектированы как
открытые баки
закрытые компрессионные баки
мембранные баки
Чистый объем расширения воды при нагревании может быть выражен как
V _net = (v ₁ / v ₀) — 1 (1)
V _нетто = объем воды для расширения ( футов ³, м ³ )
v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)
v ₁ = удельный объем воды при рабочей (горячей) температуре rature (футы ³ / фунт, м ³ / кг)
Открытые расширительные баки
Требуемый объем открытого расширительного бака можно выразить как
V _et = k V _w [(v ₁ / v ₀) — 1] (2)
V _et = требуемый объем расширительного бака (галлон, литр)
k = коэффициент безопасности (приблизительно 2 общий)
V _w = объем воды в системе (галлон, литр)
v ₀ = удельный объем воды при начальной (холодной) температуре (футы ³ / фунт, м ³ / кг)
v ₁ = удельный объем воды при рабочей (горячей) температуре (футы ³ / фунт, м ³ / кг)
Обратите внимание, что в открытом расширительный бак свежего воздуха постоянно b впитывается в воду и вызывает коррозию системы.Открытые расширительные баки также должны располагаться над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.
Закрытые расширительные баки для сжатия
Закрытые компрессионные баки могут быть спроектированы как регулируемые расширительные баки
— воздух откачивается или нагнетается с помощью автоматических клапанов в баки для регулирования давления в системе при повышении или понижении температуры и расширения воды
амортизирующие резервуары с насосом под давлением — вода откачивается или нагнетается в системы для компенсации повышения или понижения температуры
Компрессионные резервуары с закрытыми объемами газа — резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объемов системы
Требуемый объем в закрытом расширительном баке
V _et = k V _w [(v ₁ / v ₀) — 1] / [(p _a / p ₀) — (p _a / p ₁)] (3)
где 9 0005
p _a = атмосферное давление — 14.7 (psia)
p ₀ = начальное давление системы — холодное давление (psia)
p ₁ = рабочее давление системы — горячее давление (psia)
начальная температура 50 ^o F
начальное давление 10 фунтов на кв. Дюйм
максимальное рабочее давление 30 фунтов на кв. w [(v ₁ / v ₀) — 1] / [1 — (p ₀ / p ₁)] (4)
начальная температура 50 ^o F
начальное давление 10 фунтов на кв. Дюйм
максимальное рабочее давление 30 фунтов на кв. Дюйм
коэффициент безопасности прибл. 2
коэффициент приемлемости прибл. 0,5
Пример — Объем в открытом расширительном баке
Система с 1000 галлонами воды нагревается от 68 ^o F до 176 ^o F .
Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как
V _et = 2 (1000 галлонов) [((0,01651 фута ³ / фунт) / (0,01605 фута) ³ / фунт)) — 1]
= 57 (галлонов)
Что такое тепловое расширение и как с ним бороться
Тепловое расширение — одна из самых серьезных проблем, связанных с водопроводом, но о которой многие домовладельцы мало знают.Поскольку многие дома не подвержены риску, кажется, что это редко входит в типичное обсуждение сантехники. Многие из существующих домов не имеют надлежащей защиты, поскольку требования кодекса часто применяются только в новых установках.
Что такое тепловое расширение?
Вода совсем не сжимается под давлением. А при нагревании он увеличивается в объеме: содержимое резервуара для воды объемом 40 галлонов может увеличиться на полгаллона или более при нагревании! Ни одно из этих свойств не сулит ничего хорошего для закрытых водопроводных систем.
Если в вашем доме установлен редукционный клапан (PRV), клапан предотвращения обратного потока, рециркуляционный насос с обратным клапаном или что-либо еще, что предотвращает обратный поток воды, его водопроводная система считается «закрытой». Закрытая система — это система, в которой питьевая вода не имеет выхода из водопровода дома (в открытой системе вода из водопровода может быть возвращена в городскую водопроводную сеть через линию подачи).
Когда нагретая вода расширяется в замкнутой системе, этому дополнительному объему некуда деваться, если приспособления не используются: PRV, предохранитель обратного потока или обратный клапан блокируют единственный другой путь выхода.Это очень хорошо, если обратный поток из вашего дома угрожает загрязнением водопровода, но очень плохо для светильников, труб и водонагревателя, если не будут приняты меры предосторожности.
Давление, добавленное к замкнутой системе в результате теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к разрыву трубы. Срок службы водонагревателей может значительно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может вызвать обрушение дымохода внутри, что приведет к утечке окиси углерода.
Как с этим справиться
Универсальный сантехнический кодекс требует, чтобы устройство теплового расширения было установлено всякий раз, когда присутствует PRV или предотвращение обратного потока. Обычно это расширительный бак, который подключается к водонагревателю, увеличивая объем. Другие варианты включают клапаны с выпускными отверстиями, которые просто сливают все, что система не может вместить, и специальные клапаны для наполнения унитаза, которые сливают избыточный объем в унитаз.
Знаете ли вы? Подтекающий клапан сброса температуры и давления (T&P) на водонагревателе является индикатором потенциальной проблемы теплового расширения.Это клапан с маленькой ручкой или рычагом, который автоматически открывается, когда температура или давление внутри резервуара нагревателя превышают установленный предел (обычно 150 фунтов на квадратный дюйм / 210 ° F). Это аварийные клапаны, которые не предназначены для регулярной работы. Когда один из них протекает, первым делом обычно следует заменить клапан. Если утечка продолжается, значит, проблема.
Испытанный и верный способ борьбы с тепловым расширением — это расширительные баки. Эти резервуары, установленные на линии подачи, оснащены резиновым баллоном или диафрагмой, которая отделяет воздушную камеру от остальной части резервуара.Закачивается воздух, чтобы соответствовать давлению в водопроводной сети. Когда вода расширяется, вместо того, чтобы создавать давление в пределах водонагревателя или водопровода, она попадает в расширительный бак, сжимая воздух. Когда расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в систему подачи.
Для правильной работы расширительные баки должны находиться под давлением. Всегда лучше следовать инструкциям производителя, которые обычно требуют, чтобы давление воздуха соответствовало давлению подачи (вы можете измерить это на патрубке с помощью водяного манометра).Если установить слишком низкое давление, вода будет слишком легко попадать в бак, который не предназначен для такого регулярного использования. Если установить слишком высоко, воде будет труднее проникнуть внутрь, что противоречит цели резервуара. Вы можете проверить давление в баллоне с помощью стандартного манометра в шинах.
Если давление подачи превышает 80 фунтов на квадратный дюйм, большинство производителей требуют, чтобы PRV был установлен перед расширительным баком. Это также хорошая идея, чтобы уберечь сантехнику от ненужной нагрузки.
Расширительные баки обычно имеют максимальное давление 150 фунтов на квадратный дюйм.
Размеры расширительных баков зависят от мощности водонагревателя и входящего давления подачи. Перед покупкой убедитесь, что у вас есть точные цифры для обоих.
Расширительные баки следует устанавливать на входящей линии подачи холодной воды, перед водонагревателем. Хотя многие резервуары могут быть установлены в любом положении, они будут работать лучше и дольше при установке на горизонтальном участке, когда входное отверстие резервуара направлено вниз (гарантируя, что вода поступает внутрь только при необходимости и легко сливается из резервуара).
Беглая проверка состояния бака может быть произведена в любое время, когда водонагреватель не нагревается, постукивая по его внешней стороне костяшками пальцев или монетой: это должно звучать как (в основном) полый металлический бак. Если вы услышите более сильный стук, возможно, резервуар наполнен водой. Вы можете убедиться, что бак забит водой, сняв колпачок, защищающий воздушный клапан Шрадера (такой же, как на автомобильных и велосипедных шинах), и нажав на штифт. Как и в случае с шинами, воздух должен выходить наружу. Если выходит вода, значит, резина испортилась, и нужен новый бак.Если ничего не происходит, возможно, в баллоне недостаточно воздуха: используйте велосипедный насос или воздушный компрессор, чтобы повторно создать давление в камере, следуя инструкциям производителя.
Быстрый совет: Расширительные баки следует проверять ежегодно. После установки единственный способ получить точные показания давления воздуха в расширительном баке — это отключить подачу воды и сбросить давление в системе, открыв кран перед измерением. Поскольку ваш водонагреватель также должен проходить ежегодное техническое обслуживание, имеет смысл заниматься и тем, и другим одновременно.
Если у вас уже установлен расширительный бачок, отлично! Если вы не знаете, открыта ваша водопроводная система или нет, узнайте! Хотя в вашем доме может быть устройство, регулирующее давление воды или предохраняющее от загрязнения водопроводной воды, оно все же может быть уязвимо для разрушительного давления термически расширенной воды.
Тепловое расширение
Тепловое расширение Перейти к основному содержанию
Наша компания
Служба поддержки
Инвесторам
Карьера
Соединенные Штаты
Продукты Продукты
Сантехника и решения для управления потоками Сантехника и решения для управления потоками
Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
Автоматические регулирующие клапаны Автоматические регулирующие клапаны
Предохранители обратного потока Предохранители обратного потока
Системы газового подключения Системы газового подключения
Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
Гидравлическое и паровое отопление Гидравлическое и паровое отопление
Смесительные клапаны Смесительные клапаны
Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
Клапаны понижения давления Клапаны понижения давления
Предохранительные клапаны Предохранительные клапаны
Запорные клапаны Запорные клапаны
Вся сантехника и контроль потока Вся сантехника и контроль потока
Решения по качеству воды Решения по качеству воды
Решения для кондиционирования Решения для кондиционирования
Решения для дезинфекции Решения для дезинфекции
Решения для фильтрации Решения для фильтрации
Инструментальные решения Инструментальные решения
Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
Сбор дождевой воды Сбор дождевой воды
Детали и аксессуары для качества воды Детали и аксессуары для качества воды
Все качество воды Все качество воды
Дренажные решения Дренажные решения
Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
Спецификация Дренаж Спецификация Дренаж
Очистки Очистки
Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
Держатели приспособлений Держатели приспособлений
Полы и трапы Полы и трапы
Зеленые водостоки Зеленые водостоки
Перехватчики Перехватчики
Сливы с парковочной площадки Сливы с парковочной площадки
Кровельные водостоки Кровельные водостоки
Весь дренаж Весь дренаж
Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
Котлы (AERCO) Котлы (AERCO)
Управление Управление
Подогрев пола — электрический (SunTouch) Подогрев пола — электрический (SunTouch)
Напольное отопление — Hydronic Напольное отопление — Hydronic
Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
Таяние снега — электрическое (SunTouch) Таяние снега — электрическое (SunTouch)
Таяние снега — Hydronic Таяние снега — Hydronic
Водонагреватели (AERCO) Водонагреватели (AERCO)
Водонагреватели (ПВИ) Водонагреватели (ПВИ)
Все HVAC и горячая вода Все HVAC и горячая вода
Решения Решения
Решения по потребности Решения по потребности
Умный и подключенный Умный и подключенный
Безопасность и регулирование Безопасность и регулирование
Энергоэффективность Энергоэффективность
Сохранение воды Сохранение воды
Комфорт Комфорт
Решения для каналов Решения для каналов
Оптовые продажи Оптовые продажи
OEM OEM
Розничная торговля Розничная торговля
Системы Системы
Дренаж Дренаж
Пожарная защита Пожарная защита
Газовая безопасность Газовая безопасность
Орошение Орошение
Системы лучистого отопления Системы лучистого отопления
Сбор дождевой воды Сбор дождевой воды
Таяние снега Таяние снега
Решения для здравоохранения Решения для здравоохранения
Решения для гостеприимства Решения для гостеприимства
Решения против легионеллы Решения против легионеллы
Ресурсы Ресурсы
Планирование Планирование
Установка Установка
Операция Операция
Ремонт / замена Ремонт / замена
Библиотека ресурсов Библиотека ресурсов
Таблицы спецификаций Таблицы спецификаций
Инструкции по установке Инструкции по установке
Видео Видео
Примеры из практики Примеры из практики
Каталоги Каталоги
Прайс-листы Прайс-листы
Расширительные баки
Расширительные баки Перейти к основному содержанию
Наша компания
Служба поддержки
Инвесторам
Карьера
Соединенные Штаты
Продукты Продукты
Сантехника и решения для управления потоками Сантехника и решения для управления потоками
Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
Автоматические регулирующие клапаны Автоматические регулирующие клапаны
Предохранители обратного потока Предохранители обратного потока
Системы газового подключения Системы газового подключения
Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
Гидравлическое и паровое отопление Гидравлическое и паровое отопление
Смесительные клапаны Смесительные клапаны
Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
Клапаны понижения давления Клапаны понижения давления
Предохранительные клапаны Предохранительные клапаны
Запорные клапаны Запорные клапаны
Вся сантехника и контроль потока Вся сантехника и контроль потока
Решения по качеству воды Решения по качеству воды
Решения для кондиционирования Решения для кондиционирования
Решения для дезинфекции Решения для дезинфекции
Решения для фильтрации Решения для фильтрации
Инструментальные решения Инструментальные решения
Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
Сбор дождевой воды Сбор дождевой воды
Детали и аксессуары для качества воды Детали и аксессуары для качества воды
Все качество воды Все качество воды
Дренажные решения Дренажные решения
Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
Спецификация Дренаж Спецификация Дренаж
Очистки Очистки
Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
Держатели приспособлений Держатели приспособлений
Полы и трапы Полы и трапы
Зеленые водостоки Зеленые водостоки
Перехватчики Перехватчики
Сливы с парковочной площадки Сливы с парковочной площадки
Кровельные водостоки Кровельные водостоки
Весь дренаж Весь дренаж
Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
Котлы (AERCO) Котлы (AERCO)
Управление Управление
Подогрев пола — электрический (SunTouch) Подогрев пола — электрический (SunTouch)
Напольное отопление — Hydronic Напольное отопление — Hydronic
Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
Таяние снега — электрическое (SunTouch) Таяние снега — электрическое (SunTouch)
Таяние снега — Hydronic Таяние снега — Hydronic
Водонагреватели (AERCO) Водонагреватели (AERCO)
Водонагреватели (ПВИ) Водонагреватели (ПВИ)
Все HVAC и горячая вода Все HVAC и горячая вода
Решения Решения
Решения по потребности Решения по потребности
Умный и подключенный Умный и подключенный
Безопасность и регулирование Безопасность и регулирование
Энергоэффективность Энергоэффективность
Сохранение воды Сохранение воды
Комфорт Комфорт
Решения для каналов Решения для каналов
Оптовые продажи Оптовые продажи
OEM OEM
Розничная торговля Розничная торговля
Системы Системы
Дренаж Дренаж
Пожарная защита Пожарная защита
Газовая безопасность Газовая безопасность
Орошение Орошение
Системы лучистого отопления Системы лучистого отопления
Сбор дождевой воды Сбор дождевой воды
Таяние снега Таяние снега
Решения для здравоохранения Решения для здравоохранения
Решения для гостеприимства Решения для гостеприимства
Решения против легионеллы Решения против легионеллы
Ресурсы Ресурсы
Планирование Планирование
Установка Установка
Операция Операция
Ремонт / замена Ремонт / замена
Библиотека ресурсов Библиотека ресурсов
Таблицы спецификаций Таблицы спецификаций
Инструкции по установке Инструкции по установке
Видео Видео
Примеры из практики Примеры из практики
Каталоги Каталоги
Прайс-листы Прайс-листы
FAQs
Обратный концентратор Обратный концентратор
Технические характеристики и дизайн Технические характеристики и дизайн
SpecHUB SpecHUB
Поиск по ASSE Поиск по ASSE
Чертежи BIM и CAD Чертежи BIM и CAD
Продукт MasterSpec Продукт MasterSpec
Трафареты Tekmar Design Трафареты Tekmar Design
инструменты инструменты
Калькуляторы продуктов продукты-калькуляторы
Конфигуратор Selexit Online Конфигуратор Selexit Online
Перекрестная ссылка на продукт Перекрестная ссылка на продукт
Калькулятор экономии цифрового микширования Калькулятор экономии цифрового микширования
Образование и обучение Образование и обучение
Очное обучение Очное обучение
Онлайн-обучение Онлайн-обучение
Непрерывное образование (CEU) Непрерывное образование (CEU)
Вебинары по запросу Вебинары по запросу
Наши бренды Наши бренды
Наша компания Наша компания
История История
Разнообразие и инклюзивность Разнообразие и инклюзивность
Сообщество Сообщество
.

Расширительный бак для водоснабжения — виды, расчет, выбор

Какие функции выполняет расширительный бак в водоснабжении

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Гидробак для стабилизации напора в системе

Расширительный бак для защиты от гидроударов

Гидроаккумулятор для увеличения срока службы насосного оборудования

Какие бывают типы мембранных баков

Мембранный бак со сменной мембраной

Бак со стационарной диафрагмой

Установка и настройка гидроаккумулятора

Настройка гидроаккумулятора

Расчет объема гидроаккумулятора

Расширительный бак для водоснабжения в различных системах – схемы монтажа

Обвязка бойлера косвенного нагрева

Запас воды

Забор воды из скважины

Забор воды из емкости

Советы по выбору оптимально подходящего бака

Как выбрать расширительный бак для отопления, чтобы не ошибиться?

Необходимость и принцип функционирования

Разделение по типам

Расширительный бачок открытого типа

Расширительный бачок закрытого типа

Рекомендации при выборе

Уделим внимание качеству

Особенности расчета

Необходимость технического обслуживания

Расширительный бак для отопления — конструкции и особенности разных типов

Разновидности баков для отопления

Устройство бака открытого типа

Как рассчитать объем бака

Открытые баки и их применение

Расширительный бак закрытого типа

Расчет объема закрытого расширительного бака

Конструкция закрытых расширительных баков

Особенности закрытых расширительных баков

Аккумуляторный бак для отопления

Популярные расширительные баки немецкой компании Reflex

Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Для чего необходим расширительный бачок в системе отопления?

Виды отопительных систем

Устройство и принцип действия

Расчёт расширительных баков

Производители и цены

Каким должно быть давление в расширительном бачке отопления

Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима

Основной принцип роботы мембранных расширительных баков

Установка и подключение

Похожие статьи

Инструкция по наладке оборудования

Баки для систем водоснабжения

Зачем нужна эта конструкция

Выбор устройства

Особенности выбора бака

Выбор марки производителя

Самостоятельная установка

Как не ошибиться с выбором прибора

Значение расширительного бака для водоснабжения в автономной системе

Расширительный бак с диафрагмой

Как измерить и отрегулировать давление в расширительном бачке

Особенности самостоятельной установки

Популярные модели

Виды и критерии выбора

Использование расширительного бака для защиты от гидроудара

Схемы подключения гидробаков

Как рассчитать объём расширительного бака для БКН

Схема подключения бойлера с расширительным баком

Виды мембранных баков

Рабочие параметры

Виды баков

Открытый или закрытый

Устройство и принцип действия

Расчет объема расширительного бака для отопления

Объем расширительного бака для системы отопления емкостью до 150 литров

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Пример расчета расширительного бака

Еще статьи на эту тему:

Устройство мембранного бака

Принцип работы

Функции мембранного бака
