Распиновка USB по цветам — 3 вида интерфейса, распайка и схемы

Разъем USB в ходу еще с 1997 года. Тогда его устанавливали в компьютерные материнки. Теперь же он получил повсеместную реализацию: его используют в смартфонах и плеерах, принтерах и куче других устройств. Выходят все новые и более совершенные версии USB. Статья расскажет, чем они отличаются друг от друга, а также об особенностях их распиновки.

Виды USB-разъемов

Прежде, чем перейти к рассказу о распиновке USB по цветам, сначала следует разобраться с видами такого интерфейса. Во-первых, они отличаются размерами. Сейчас в ходу стандартный, например, для компьютера, и микро — стоит в мобильниках и периферийных устройствах. Мини тоже встречается, однако такой вид разъема уже устаревает.
Также USB делят на 2 типа:

• А — подключается в гнездо «маму» на компьютере или хабе;
• Б — подсоединяется к гнезду «папе» — на периферийном устройстве.

А теперь давайте поговорим о видах и их отличиях.

1. v1 — модифицированный вариант версии 1.0, использование которой решили прекратить из-за многочисленных ошибок в протоколе передачи данных. У него был низкий показатель пропускной способности в сравнении с современными представителями.

Основные параметры:

• Два режима, различающиеся быстротой, с которой передается информация: 12 и 1,5 Мб/с.
• Шнур длиной максимум в три метра — для медленного инфообмена, и 5 метров — для быстрого.
• Напряжение шины — 5В (номинал), что позволило использовать штекеры для зарядки смартфонов, а допустимая нагрузка подсоединяемых к разъему девайсов составляет 0,5 А.

2. USB 2.0, как у ADATA UV250 32GB — стандарт, который превосходит предыдущую версию по быстроте, обеспечивая максимальный показатель в 480 Мб/с.

3. ЮСБ 3.0, как в док-станции ThinkPad. Был разработан с целью решения проблем, связанных с медлительностью. Согласно спецификации, он способен обеспечить скорость в 5 Гб/с, номинальный ток увеличен до 0,9А. Штекеры и гнезда 3 версии маркированы синим, благодаря чему визуально отличить их от ранних модификаций довольно просто. Также выпускаются модели  еще быстрее — 3.1.

Читайте также: Рейтинг мониторов для дизайнеров и фотографов — 10 моделей для работы с фото

Распиновка USB по цветам

Распиновка обозначается определенными цветами — это общепринятые стандарты, которые упрощают задачи, связанные с ремонтом. Да и в целом цветовая схема упрощает понимание того, какой кабель за что отвечает.
У первой и второй версии USB интерфейса обозначения и расположение идентичны. Поколение III имеет отличия, связанные с конструктивными и скоростными особенностями. Подробнее — в нижеследующих разделах.

Узнайте: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Распайка USB 2.0

Нижеследующая таблица схематично поясняет, как выглядит цветовая распайка портов этого поколения.

Стоит отметить, что у типов А и В одинаковые схемы. Разница лишь в том, что в А расположение линейное, тогда как В отличается расположением сверху и снизу, как в таблице:

Интересно: Как подключить видеокарту к компьютеру: инструкция для чайников в 3 разделах

USB 3.0

В 3й ветви (этот кабель AM/Type-C принадлежит к такому) коннекторов 9, иногда 10. Все зависит от наличия или отсутствия экранирующей оплетки. Естественно, увеличилось и число контактов, но размещены они в шахматном порядке. Это нужно для совместимости с более старыми версиями.

Смотрите также: 10 лучших облачных сервисов хранения информации

Распиновка micro/mini USB

Уменьшенные порты — пятиконтактные. Микро — стандарт для большинства гаджетов. Они отличаются миниатюрными габаритами, мини — как уже говорилось выше, устаревает. Оба варианта имеют одинаковую распиновку, которая представлена в таблице ниже.

На заметку. Обозначение таких портов выглядит следующим образом: «мама» — micro-AF(BF), а «папа» — micro-АМ(ВМ).

Дополнительный коннектор для экранирования встречается не везде, и потому не имеет номера.

Примечание: контакт №4 в В типе не задействуют.

Полезно: Как можно соединить системный блок и телевизор — 6 вариантов подключения

Вывод и советы

Цветовая схема распайки позволяет решать задачи, которые связаны с ремонтом, быстрее, поскольку дает возможность быстро понять, какой провод за что отвечает. Она также позволяет на глаз определить, что перед пользователем: 2.0 или 3.0. Поскольку у более новых видов интерфейса растет и пропускная способность, стоит отдавать предпочтение именно им: стоят такие кабели не намного дороже, чем те, где разъем принадлежит к старшему поколению. К тому же, конфликта между поколениями нет: более скоростные модели работают с более медленными. Но стоит учитывать, что при подключении смартфона на 3.0 к компьютеру, в котором стоит 2.0, инфо будет передаваться с быстротой, присущей старой версии.


Цветовая маркировка жил

В электрике существует немало нюансов, которые сами по себе кажутся довольно тривиальными, но при этом существенно упрощают работу мастера. Какие-то из них – просто дань традициям, выработавшимся в этой профессии, другие, наоборот, написаны кровью и являются основополагающими в технике безопасности работы, третьи были привнесены из других сфер на заре развития электротехники. Сегодня мы поговорим о цвете изоляции жил в кабельных изделиях и их связи с процессом электромонтажа.

На сегодняшний день провода и кабели для жилых и промышленных помещений выпускаются в полимерной оболочке. Это удобное покрытие, обладающее всеми необходимыми свойствами – умеренной растяжимостью, прочностью, удобством при зачистке, изоляционными свойствами и при всём этом малой толщиной материала непосредственно на жиле. Идея маркировать проводники разными цветами появилась далеко не сразу, однако даже после начала массового производства цветных кабелей длительное время сохранялась проблема нежелательного изменения физических свойств изоляционного материала при добавлении в него краски. Лишь в конце ХХ-го века полимеры и красители научились сочетать таким образом, чтобы результирующее качество продукции не страдало. Именно этот момент можно считать отправной точкой на пути роста популярности проводов в цветной ПВХ-изоляции, повсеместно использующейся и сегодня.

История и назначение

На рынке легко обнаружить кабельную продукцию с проводниками самых разных цветов: данные комбинации могут вызывать у неспециалиста ощущение, что самое важное – это именно отличие в окраске, а не сам цвет. Тем не менее, дело обстоит совсем иначе: цветовая маркировка – это не дань моде и не попытка сделать однородную продукцию более привлекательной. Она необходимо для того, чтобы обезопасить мастера выполняющего проводку или её ремонт, упростить его работу и сделать схему электропитания более читаемой.

При правильной коммутации каждой жилы даже никогда не видевший схему данного помещения электрик может довольно быстро сориентироваться и понять назначение каждого провода без предварительной прозвонки. То есть, подобная мера не только делает невозможным случайное соединение разнополюсных проводников, но и значительно ускоряет темпы работы мастера. Хотя цветовая маркировка зачастую и не упоминается как одна из основных мер повышения электробезопасности на объектах, именно благодаря ей удаётся избежать коротких замыканий и порчи оборудования при ремонте локальных электросетей.

Если раньше соответствие между цветами и назначением жил было общепринятым, но неписанным правилом, то сегодня стандарты коммутации проводников можно без труда отыскать в положениях ПУЭ. Данные нормы в одинаковой мере действуют для подключения розеток, осветительных цепей и оборудования в жилых, офисных, коммерческих и промышленных помещениях. Более того, в стандартах присутствует оговорка, что идентификация жил может производиться не только по цветам, но и по их комбинации с буквенными обозначениями на изоляции.

Хотя сейчас решение маркировать жилы цветами кажется крайне простым и даже очевидным, человечество пришло к нему не сразу. На первых этапах предпринимались попытки зачистки однополюсных концов проводника на разной длине, маркировка направлением закручивания многопроволочной жилы и другие малоэффективные способы, постоянно приводившие к электроавариям. Затем появилась идея обозначать требуемым цветом только концы проводников при помощи цветного карандаша – она и легла в основу практики фабричного производства кабелей в цветных изоляционных оболочках. В наше время цветовая маркировка имеется по всей длине проводника – это простое и притом весьма недорогое решение: в ёмкость с расплавленным изолирующим полимером изначально вносят краситель, так что задумываться о сложном способе окрашивания готового изделия не приходится. Справедливости ради, стоит отметить, что и сегодня допускается маркировка жил на концах – она производится при помощи отрезков термоусадочной трубки подходящих цветов. В промышленном электромонтаже, когда речь идёт о многожильном кабеле большого сечения, нередко можно заметить маркировку при помощи цветной изоленты – это не запрещено и порой может даже быть удобным при необходимости произвести ситуативную перекоммутацию.

Применение разноцветной маркировки

Наиболее распространёнными цветами, которые применяются для окрашивания изоляции, являются синий, красный, коричневый и серо-белый, а комбинированный жёлто-зелёный всегда используется для обозначения заземляющего проводника. При этом необходимо отметить некую неоднородность правил: даже для однофазного переменного тока некоторые цвета могут не сохранять своё значение в случае двухжильного или трёхжильного кабеля. В сетях трёхфазного тока данный аспект становится ещё сложнее. Рассмотрим принципы маркировки проводов на конкретных примерах.

• Высоковольтные кабели, подводящие ток к распределительным подстанциям, принято окрашивать таким образом, чтобы сохранялось соответствие: фаза «А» – жёлтая, фаза «В» – зелёная, фаза «С» – красная. Для запоминания начинающие электрики используют аббревиатуру «ЖЗК», образованную от первых букв цветов, расставленных в нужном порядке. Трёхфазное питание используется либо в трёхфазных агрегатах, либо делится на три отдельных системы, питающих разные локальные сети.
• В сетях постоянного тока необходимы только два проводника – они не носят названий фазного и нулевого, а просто обозначаются как положительный и отрицательный контакт. При этом жилы и шины с зарядом «+» принято окрашивать в красный цвет, а с зарядом «–» – в синий или белый.
• В обычной однофазной сети нулевой проводник может играть различные роли и в зависимости от этого отличаться по цвету. Так, нулевой рабочий, называемый электриками N, должен быть окрашен в голубой цвет, а нулевой защитный, PE, покрывается оболочкой в жёлто-зелёную полоску. При совмещении функций жила PEN обязана иметь обе расцветки: либо полосатую жёлто-зелёную по всей длине с синими участками на концах, либо наоборот – синий по всей длине с маркировкой заземления близ места соединения.
• Важно отметить, что в ПУЭ определены целых девять цветов, которыми допустимо маркировать фазную жилу. Это красный, коричневый, белый, чёрный, оранжевый, серый, фиолетовый, бирюзовый и розовый. Чаще всего встречаются первые три, немного реже – следующие два, а оставшиеся цвета можно увидеть только в запутанных промышленных электросетях. Обращаем внимание читателей, что в данном списке отсутствует синий цвет, поскольку он всегда обозначает нулевой проводник.

Очень часто однофазная цепь является дочерней по отношению к трёхфазной и место ответвления находится где-то в пределах досягаемости для ревизии – в квартире, в распределительном щите на лестничной площадке, в коммутационном шкафу на производстве. Дабы избежать путаницы, крайне рекомендовано отводить фазу при помощи жилы с тем же цветом, что и соответствующая ей родительская из трёхфазной системы. В последующем это поможет облегчить обслуживание и ремонт проводки.

Руководствуюсь той же логикой, нельзя допускать, чтобы после места соединения проводов, отводы фазы или нуля совпадали по цвету с защитным, рабочим или комбинированным нулём. Чаще всего предотвратить подобные казусы поможет банальное планирование разводки питающей электроцепи. Ещё перед началом ремонта запаситесь достаточным количеством кабеля, лучше всего, с запасом величиной около 10-15%, чтобы цветовая маркировка каждой жилы совпадала на всём объекте и Вам не пришлось докупать нужный метраж от другого производителя. Не всегда удобно вскрывать распределительную коробку, чтобы удостовериться в полюсности проводников на этапе монтажа осветительных контуров или крупного стационарного оборудования.

Электрикам довольно часто приходится бывать на объектах, где всеми описанными выше правилами открыто пренебрегли. На то, чтобы корректно перекоммутировать неудачные соединения даже в обычной двухкомнатной квартире может уйти почти целый рабочих день, а на больших площадях или заводах – от нескольких дней до пары недель. Чаще всего на такие мероприятия время не тратят, а попросту делают дополнительную маркировку, которая призвана заменить исходную. Даже если питание к светильнику подведено по жёлто-зелёному кабелю, его маркируют отрезком красной термоусадочной трубки или изоленты. Это намного быстрее и в целом даёт представление об устройстве электросистемы следующему электрику, которому предстоит с ней разбираться.

К большому сожалению, даже внешне аккуратно собранные электроцепи могут быть обустроены с нарушением соответствия цветовой маркировки. Именно потому каждый ответственный мастер предпочитает самолично убедиться в том, какой полюс имеет каждая жила перед началом работ. Для этого необходим лишь простенький тестер или электрическая отвёртка, так что нельзя говорить о существенном усложнении электромонтажных работ.

В домашних электросетях не будет нарушением применять двух- или трёхжильный провод, в котором цвет фазного проводника не соответствует цвету приходящей из подъезда фазы. Данная информация может быть неизвестна, в том числе и электрику из ЖЭКа, если вертикальная разводка в доме выполнена одинаковыми толстыми кабелями. Самое главное, в пределах квартиры определить фазный проводник и маркировать его так, как это принято. Если быть внимательным и соблюдать правильность подключения во всей квартире, проводку можно будет считать безопасной и поддающейся обслуживанию.

Напоследок хотим отметить ещё один важный нюанс, который может ввести в заблуждение. Последние 40-50 лет во всём мире три фазы обозначатся как А, В и С, однако в реальной жизни можно встретиться с проводкой, сделанной в середине прошлого века и ранее. На схемах того времени, а порой и на самих проводах, стоят обозначения «Ф₁», «Ф₂» или «Ф₃». Казалось бы, здесь всё просто – они обозначают фазу, однако не стоит путать их с подписями «Ф_А», «Ф_В» и «Ф_С»! В первом случае маркированы три изолированные однофазные цепи, а во втором – три фазы единой трёхфазной. То же самое может коснуться и новых кабелей от зарубежных производителей: вместо «Ф» они используют букву «L», а в остальном правила на них распространяются аналогичные. Для бытовой однофазной сети однобуквенное обозначение Ф или L не тянет за собой необходимости принципиального соблюдения фаз при коммутации проводников. Если рядом с буквой стоит цифра, это также не имеет значения – данная информация нужна лишь при полной реконструкции энергосистемы здания. Однако, если Вы видите обозначение типа «Ф_А», «Ф_В», «Ф_С» или «L_А», «L_В», «L_С», следует соблюсти чередование фаз в установленном порядке.

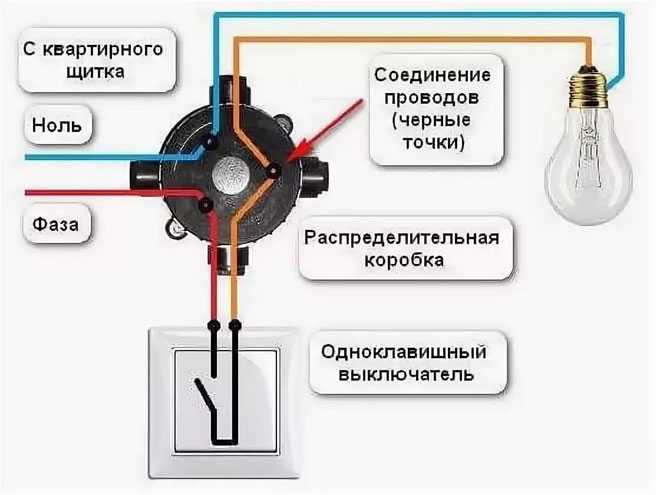

Иногда в щитах можно обнаружить белый проводник, который на схемах обозначается малой буквой «о». Это нулевой провод, который ничем не отличается от обычного и почти всегда используется только в осветительных контурах. В таких местах не нужно заземление, в отличие от розеток, ведь корпус прибора удалён, а фаза проходит через выключатель, из-за чего участок с самим светильником можно обесточить простым щелчком.

В современном электромонтаже принято максимально повышать читаемость схемы разводки проводов и их назначения прямо в щитке, не обращаясь лишний раз к документации. Учитывая количество используемых проводников, может быть довольно сложно разобраться, куда именно идёт конкретный кабель, даже если мы знаем, какая из его жил является фазной. Упростить задачу нетрудно при помощи принудительного обозначения каждого провода, а не только его жил. На промышленных предприятиях для этого используются специальные бирки, надевающиеся на провода, а в домашней электросети можно недалеко от конца любого провода закрепить небольшой кембрик с подписью, сделанной маркером. Таким образом, освещение кухни всегда можно будет отличить от питания розеток в ванной комнате и т.д.

стандартных отраслевых цветовых кодов | Multi/Cable Corporation

Цветовой код пары ICEA

Таблица цветовых кодов в соответствии с методом NEMA и ICEA 1/K-1

Cond. №	Базовый цвет	1-й цвет трассировки	2-й цвет трассировки
1	Черный	—	—
2	Белый	—	—
3	Красный	—	—
4	Зеленый	—	—
5	Оранжевый	—	—
No.»> 6	Синий	—	—
7	Белый	Черный	—
8	Красный	Черный	—
9	Зеленый	Черный	—
10	Оранжевый	Черный	—
11	Синий	Черный	—
No.»> 12	Черный	Белый	—
13	Красный	Белый	—
14	Зеленый	Белый	—
15	Синий	Белый	—
16	Черный	Красный	—
17	Белый	Красный	—
No.»> 18	Оранжевый	Красный	—
19	Синий	Красный	—
20	Красный	Зеленый	—
21	Оранжевый	Зеленый	—
22	Черный	Белый	Красный
23	Белый	Черный	Красный
No.»> 24	Красный	Черный	Белый
25	Зеленый	Черный	Белый
26	Оранжевый	Черный	Белый
27	Синий	Черный	Белый
28	Черный	Красный	Зеленый
29	Белый	Красный	Зеленый
No.»> 30	Красный	Черный	Зеленый
31	Зеленый	Черный	Оранжевый
32	Оранжевый	Черный	Зеленый
33	Синий	Белый	Оранжевый
34	Черный	Белый	Оранжевый
No.»> 35	Белый	Красный	Оранжевый
36	Оранжевый	Белый	Синий
37	Белый	Красный	Синий
38	Черный	Белый	Зеленый
39	Белый	Черный	Зеленый
No.»> 40	Красный	Белый	Зеленый
41	Зеленый	Белый	Синий
42	Оранжевый	Красный	Зеленый
43	Синий	Красный	Зеленый
44	Черный	Белый	Синий
No.»> 45	Белый	Черный	Синий
46	Красный	Белый	Синий
47	Зеленый	Оранжевый	Красный
48	Оранжевый	Красный	Синий
49	Синий	Красный	Оранжевый
No.»> 50	Черный	Оранжевый	Красный
51	Белый	Черный	Оранжевый
52	Красный	Оранжевый	Черный
53	Зеленый	Красный	Синий
54	Оранжевый	Черный	Синий
No.»> 55	Синий	Черный	Оранжевый
56	Черный	Оранжевый	Зеленый
57	Белый	Оранжевый	Зеленый
58	Красный	Оранжевый	Зеленый
59	Зеленый	Черный	Синий
No.»> 60	Оранжевый	Зеленый	Синий

Таблица цветовых кодов в соответствии с методом NEMA и ICEA 1/K-2

Код цвета для шнуров SO

Цвет Tracer

*Примечание: цвета повторяются после 21 жилы.

Цветовые коды проводников

Поскольку шнур SOOW представляет собой тип многожильного кабеля с двумя или более жилами, существуют стандарты цвета изоляции, используемые для обозначения предполагаемого соединения и функции каждой жилы.

В соответствии с NEC единственными обязательными цветами являются белый или серый для нейтральных проводников и зеленый (или просто голая медь) для заземляющих проводников оборудования. Не существует норм, регулирующих использование других цветов проводников, но есть отраслевые стандарты, которым следуют практически все электрики ради простоты и безопасности при работе с проводкой (например, черная и красная изоляция обозначают «горячие» провода).

Целью стандартизированных цветов является указание предполагаемых соединений для каждого проводника, чтобы любой, кто работает с электропроводкой, мог знать, к чему подключен каждый проводник. Имейте в виду, что мы предполагаем, что у нас есть 3-фазное питание.

«Горячий», «нейтральный» и «земля» — три наиболее распространенных типа соединений проводников.

Горячие (фазные или линейные проводники)

«Горячие» относятся к проводам, которые подключаются к источнику напряжения (обычно понижающему трансформатору). Термин «фазовый провод» отражает тот факт, что практически вся электроэнергия на большие расстояния во всем мире передается через переменный ток высокого напряжения, хотя в последние годы передача постоянного тока с высоким напряжением набирает обороты.

Наиболее распространенными цветами, используемыми для обозначения горячих проводов, являются черный и красный, но для обозначения горячих также используются и другие цвета (например, синий, желтый и оранжевый). Как правило, вы увидите разные цвета для горячих проводов только в кабелях с 5 или более жилами. Пожалуйста, обратитесь к таблице цветовых кодов ниже, чтобы увидеть, какие другие цвета мы используем для линейных проводников в нашем шнуре SOOW.

На фото шнур SOOW с 3 жилами. Черная изоляция указывает на горячий провод, белая — на нейтраль, а зеленая — на заземление оборудования.

Нейтраль (цепь заземления)

Нейтральный провод выполняет различные функции в различных условиях. Важно помнить, что нейтраль может проводить ток при нормальных условиях эксплуатации (например, при несбалансированных нагрузках), в то время как заземление оборудования никогда не проводит ток, если только оборудование не неисправно.

Нейтральный провод:

1) Предотвращает резкое изменение напряжения нагрузки (т. е. поддерживает стабильность напряжения нагрузки) за счет переноса разницы токов между несбалансированными нагрузками обратно в трансформатор.

Если ваши нагрузки сбалансированы, можно исключить нейтральный провод, хотя это зависит от того, какое оборудование вы питаете. Например, трехфазный двигатель потребляет сбалансированную нагрузку по каждой фазе, поэтому ему не требуется нейтраль.

2) Выполняет функцию «горячего» проводника в двухпроводных цепях.

Обычные бытовые розетки рассчитаны на нагрузку 120 В от линии к нейтрали, при этом нейтральный и горячий провода пропускают одинаковый ток. Приборы, такие как плиты и сушилки, которым требуется полное линейное напряжение 240 В, используют разные розетки.

Нейтральный провод имеет белую или серую изоляцию (NEC 200.6). Наш шнур SOOW будет иметь белую изоляцию для нейтрали.

Заземление (заземление или заземление оборудования)

Провод заземления оборудования предназначен исключительно для обеспечения безопасности. Заземляющий провод соединяет металлическую раму или другие открытые металлические поверхности оборудования с гнездом для заземляющего провода (например, D-образным отверстием в жилых розетках), который соединяется с заземляющим электродом (например, металлический стержень, вбитый в землю, может быть заземляющий электрод).

В целях безопасности требуется провод заземления или заземления оборудования. Он проводит ток только в условиях неисправности, когда есть ненадежное соединение и проводник касается металлической части оборудования. Если это произойдет, металлический корпус оборудования будет иметь положительное напряжение относительно земли, и прикосновение к любой оголенной металлической части приведет к поражению электрическим током.

Проводники, служащие для таких целей, должны быть легко идентифицируемыми, а статья 250.119 NEC посвящена идентификации заземляющих проводников оборудования. Провода заземления должны быть либо неизолированными (без изоляции), либо иметь зеленую изоляцию, либо иметь зеленую изоленту во всех точках, где провод доступен, в соответствии с NEC 250. 119.(Б). Провод SOOW, который мы носим с собой, имеет зеленый изолированный проводник, который можно использовать ТОЛЬКО для заземления оборудования.

В 250.119 есть исключение для кабелей класса 2 или 3 с ограничением мощности или кабелей связи с цепями, работающими при напряжении менее 50 вольт и подключенными к утилизационному оборудованию (т. е. оборудованию, использующему электричество), которое не требует заземления в соответствии с NEC 250.112. (1). ТОЛЬКО в этих случаях проводник с изоляцией зеленого или зеленого цвета с одной или несколькими желтыми полосами может использоваться для чего-либо, кроме заземления оборудования.

Наш шнур SOOW соответствует методу 1 ICEA/NEMA, таблица E-1, для кабелей с четырьмя и более жилами. Таблицы с подробным описанием цветовых кодов ICEA/NEMA для Методов 1 и 3 показаны ниже вместе с таблицами отраслевых стандартных цветовых кодов с 1 по 4.

ОБРАТИТЕ ВНИМАНИЕ: Эти цветовые коды применяются только в Северной Америке.
