Самодельная дисковая пилорама: Изготовление самодельных дисковых пилорам: устройство, инструкция и видео

После того как диск готов, остается лишь правильно его закрепить. Монтаж осуществляется под столом, при этом выходной конец вала должен находиться строго на середине отверстия.

Устанавливая электродвигатель, важно убедиться в том, что он способен перемещаться. Направляющие монтируются в форме буквы «П». На этом процедура создания закончена – остается лишь протестировать оборудование в работе.

Полезные советы, техника безопасности

Лучший материал для создания диска – сталь или же дюралюминий. Толщина не должна превышать 3 мм, а количество зубьев – 3. Благодаря этому готовая самодельная дисковая пилорама порадует владельца универсальностью использования – её легко можно применять для качественного и точного распила практически любых древесных пород.

Очень важно позаботиться о качестве зубьев, правильно выставив необходимый угол, а также позаботившись о балансировке конструкции. В противном случае возникает трение, что приводит к разрушению осей вращения и затоплению пилы, а также ухудшается качество реза.

И самое главное – одним из ключевых требований безопасности, касающихся работы с дисковой пилорамой, является тщательное крепление оборудования к основанию. Это важно, тем более что подобный аппарат работает и в обратном направлении – холостой ход отсутствует.

Заключение + видео

Процесс создания дисковой пилорамы не так уж сложно, и вполне реализуем в домашних условиях и своими силами. Важно лишь правильно подобрать оптимальную схему, а также подготовить все необходимые элементы будущей конструкции. И если все этапы выполнены правильно, то готовый аппарат можно успешно использовать для работы с любыми типами древесины, значительно сократив время и усилия, затрачиваемые на распил.

Самодельная дисковая пилорама с двигателем: технология сборки, схема, видео

При выборе варианта изготовления самодельной пилорамы многие владельцы частных лесопилок сравнивают дисковые и ленточные модели, отдавая предпочтение первым при наличии качественного пильного круга с большим диаметром и достаточно мощного электродвигателя. Универсального руководства по сборке таких конструкций не существует, но с рядом рекомендаций и учитываемыми факторами стоит ознакомиться заранее. Правильные представления помогают создать видео инструкции и готовые чертежи, но в целом этот вариант считается сложным в реализации.

Оглавление:

1. Сравнение и особенности
2. Конструкция, требуемые материалы
3. Этапы сборки
4. Возможные ошибки

В каких случаях стоит сделать дисковую пилораму своими руками

При всех преимуществах распила древесины вращающимся кругом (гладкость поверхности, высокая скорость работ, ведение пилы в обоих направлениях, экономия на расходниках) такое исполнение чаще встречается в промышленных моделях, чем в самоделках. Это объясняется следующими факторами:

1. Значительным энергопотреблением из-за большой площади трения диска. Для получения оптимальной мощности привода в кВт рекомендуется диаметр распиливаемого кругляка в дециметрах умножить на 1,7. Становится понятно, что нужными характеристиками в итоге обладают трехфазные электрические моторы, стоящие дорого. Бензиновые двигатели при всей своей мощности и практичности выдают недостаточную частоту оборотов для обеспечения вращения толстого диска с диаметром от 500 мм, а другие использовать на пилораме не имеет смысла.

2. Высокими рисками биения круга, сводящимися к минимуму только в результате заводских испытаний.

3. Серьезными требованиями к режущему узлу. Ручного движения дисковой пилы недостаточно для обеспечения нужной точности расшивки, а сделанные самостоятельно каретки практически всегда имеют перекос в 1-2 мм, что в свою очередь приводит к отклонению круга на 5-6 мм и возникновению на лесопилке опасных ситуаций.

4. Отсутствии простых конструктивных решений, направленных на перемещение каретки по вертикали (приходится либо поднимать бревно самому, что не всегда возможно, либо покупать дополнительные приспособления, что отрицательно сказывается на смете).

Исходя из вышеизложенного сделать самодельную дисковую пилораму целесообразно лишь при выполнении одного из перечисленных ниже условий или их сочетании:

• доступности кругляка в большом количестве и дальнем расположении лесопилки. Затраты на оплату ее услуг и транспортировку зачатую превышают вложения в самоделку, последние становятся окупаемыми при распиле леса на продажу.
• наличии оборудования для переработки опилок, образуемых при работе с дисковыми пилами в большом количестве.
• ведении деревянного строительства своими силами в условиях ограниченного бюджета.
• планировании выполнения распиловки древесины по вызову. Пилораму достаточно просто сделать мобильной, количество отходов особой роли не играет, а качество поверхности досок – наоборот.
• наличии в свободном доступе в хозяйстве мощного двигателя (в идеале – электрического, а не бензинового мотора) и других материалов.
• достаточных навыках для сборки угловой пилорамы.
• проверке производительности и особенностей какого-либо планового проекта.

Устройство, необходимое оборудование и материалы

Стандартная схема любой дисковой пилорамы включает устойчивый и жесткий корпус, удерживающий и объединяющий остальные узлы, двигатель, режущий узел с горизонтальным или вертикальным расположением круга, линию закрепления и подачи бревна, пульт управления или другие элементы пуска и защиты привода. При выборе материала для рамы предпочтение отдается металлу, хотя при отсутствии средств ее можно сделать из дерева, при составлении плана и расчета расстояния между отдельными элементами учитываются требования безопасности, удобства ТО и удаления отходов. При соединении соседних частей корпуса пилорамы рекомендуется совмещать сварку и метизы, мобильные разновидности нужно сделать разборными.

Основным режущим элементом в таких устройствах является зубчатый диск, изготавливаемый из качественной стали и рассчитанный на длительную службу. Мнение, что его можно сделать из металлической пластины ошибочно, это же относится к советам о закрепленных вручную зубах или вырезанного с помощью болгарки профиля. Единственно верным решением будет покупка нового или использование старого круга от дисковой пилы после заточки на специальном станке. Рекомендуемый минимум его диаметра составляет 500 мм (при это часть занимает посадочное отверстие, модели с 800 мм расходниками расшивают бревно с сечением до 35 см, не более), чем выше будет его качество, тем меньше древесины уйдет в расход (даже при использовании специализированных дисков эта величина достигает 2-5 %, у обычных разновидностей потери составляют 8-10 %). Устанавливать на самоделках огромные круги также не рекомендуется из-за соображений безопасности, даже при условии достаточно мощного мотора они начинают биться, оптимальным диапазоном считается 600-800 мм.

При выборе между электрическим и бензиновым двигателем предпочтение однозначно отдается первому варианту. Лучшие результаты достигаются при установке на пилораму мощного трехфазного мотора с возможностью регулировки оборотов и защитой от перегрева. Наличие какого-либо передаточного узла обязательно, соответственно следует позаботиться о ремнях и шкивах или их аналогах. Ввод в схему бензинового двигателя возможен только при его совмещении с повышающим редуктором. При усложнении конструкции (автоматическом движении каретки или установки привода на линию подачи, вводе дополнительной пилы) число моторов увеличивается, их мощность и характеристики рассчитываются отдельно в зависимости от выполняемой задачи.

При выборе ориентации режущего диска учитывается, что при вертикальной направленности уменьшается количество отходов и в 2-3 раза сокращается энергопотребление двигателя (круг меньше цепляется за древесину), но увеличивается травмоопасность и усложняется блок подачи. Обеспечить установленную для дисковых разновидностей точность распила в пределах 6 мм в кустарных условиях почти невозможно, по этой причине большинство собранных своими руками конструкций имеют горизонтальную ориентацию режущего узла. При наличии соответствующих навыков и средств стоит сделать самодельную угловую дисковую пилораму, с двумя отдельными электродвигателями, работающими одновременно.

В зависимости от выбранной линии и способа подачи выделяют группы с неподвижным режущим узлом с направляемым кругляком или перемещаемой вдоль бревна кареткой. В простейшем исполнении пилорама делается в виде устойчивого стола с закрепленным снизу приводом и выступающим диском, но производительности такого устройства для расшивки бревен будет недостаточно, они используются лишь при работе с досками и плоскими заготовками. В случае самоделок для первичной переработки леса свои плюсы и минусы имеют оба варианта, схема с неподвижным бревном и перемещаемой вручную кареткой является самой распространенной.

Руководство по изготовлению пилорамы своими руками

При сборке самодельного устройства рекомендуется придерживаться следующей общей инструкции:

1. Из швеллера с высотой от 50 мм изготавливается каркас рамы, в нужных местах закладываются отверстия для крепления остальных узлов. Соединения сваривают и усиливают болтами.

2. В нижней части корпуса размещаются фиксаторы и подъемники бревна.

3. В верхней части рамы на роликах устанавливается перемещаемая каретка с режущим узлом, принимаются меры по обеспечению бесперебойного питания привода без риска повреждения проводов.

4. Окончательно собирается режущий узел, включающий вал, ременную или цепную передачу и максимально удаленный от зоны распила электродвигатель, насадку диску выполняются после наладки их работы и устранении биений.

5. Перед вводом в эксплуатацию конструкцию несколько раз проверяются на холостом ходу, на первых пробах используют сухие и ровные бревна.

Возможные ошибки и рекомендации

Для обеспечения надежной и безопасной эксплуатации и продления срока службы самодельной пилорамы рекомендуется:

• Организовывать распил кругляка по направлению схождения волокон (от комля к верхушке). Мощности двигателя самоделок как правило недостаточно для обратного пуска пилы, игнорирование этого требования приводит к увязыванию или повреждению диска.
• Защищать вращающиеся части кожухом и закрывать участок оператора листом металла.
• Размещать электродвигатель вдали от зоны непосредственного распила, это, вкупе с требованиями безопасности является причиной ввода в схему ременной или цепной передачи.
• Продумать способ удаления отходов. При изготовлении самоделок для стационарных лесопилок целесообразно купить стружкосборник или соответствующие емкости и скребки.
• Вынести отдельно на раму пульт управления.
• Принять меры по устранению вибраций, проверять надежность соединений и швов.

Дисковая пилорама своими руками | Строительный портал

Современное лесопильное производство и частная застройка требуют наличия дисковой или ленточной пилорамы с запасом производительности и высокими техническими характеристиками. Многие достоинства этих станков позволяют с уверенностью утверждать, что дисковые пилорамы являются самым удачным решением для всех деревообрабатывающих производств, вне зависимости от масштабов производства и сортамента выпускаемой продукции.

Содержание:

1. Предназначение дисковой пилорамы
2. Конструкция дисковой пилорамы
3. Принцип работы дисковой пилорамы
4. Классификация дисковых пилорам
5. Горизонтальная дисковая пилорама
6. Угловая дисковая пилорама
7. Изготовление дисковой пилорамы
8. Обслуживание дисковой пилорамы

Предназначение дисковой пилорамы

Древесина является одним из востребованных строительных материалов. Высокая прочность и уникальная структура позволяют использовать дерево при возведении зданий, внешней и внутренней отделке помещений. Сфера применения и качество этого природного материала зависит во многом от использованного деревообрабатывающего оборудования.

Популярным способом обработки древесины выступает распиловка материала с помощью рамных, ленточных и дисковых пил. Дисковая конструкция, к примеру, позволяет качественно и быстро из круглого леса производить обрезные и необрезные пиломатериалы, такие как брус, доски и рейки.

Дисковые установки могут использоваться для последовательной обработки дерева после распила ленточной пилой и создания материала из бревен. Подобное оборудование отличается высоким уровнем производительности, потому что среди возможностей конструкции выделяется продольное кромление, торцевое пиление и деление.

При строительстве деревянных домов и в столярных цехах дисковая пилорама является просто незаменимой. Она способна значительно ускорять и упрощать весь рабочий процесс, при этом экономится уйма сил и времени. Без такого оборудования продольный распил крупного бруса займет у хозяина не один час, а благодаря дисковой пилораме он произойдет в считанные минуты.

Конструкция дисковой пилорамы

Дисковая пилорама — это аппаратный станок, производящий продольную распиловку деревьев и работающий благодаря электрическому мотору. Взглянув на чертежи дисковой пилорамы, становится понятно, что основными элементами конструкции являются два двигателя, дисковые пилы, подвижная кабина оператора, рельсовый путь и каретки.

Элементарная конструкция представляет из себя стол, на котором устанавливают вал с диском, над плоскостью вращается его режущая часть. Такая простейшая конструкция подходит преимущественно для бытового использования, а промышленное производство нуждается в более сложном оборудовании, оснащенном дисками, которые способны менять угол пиления.

Основным рабочим элементом является дисковая пила, которую принято устанавливать на валу шпинделя станка или на валу двигателя. Каждая из дисковых пил в действие приводится отдельным двигателем, причем не всегда совпадает их мощность. По устройству дисковые пилорамы бывают одно- и многопильными.

Металлический каркас дисковой пилорамы изготавливают из крепких металлических труб и скрепляют сваркой. Для каретки в качестве направляющих лучше всего подобрать самые качественные рельсы без наличия внешних дефектов, иначе колеса каретки будут соскакивать или застревать.

Сама каретка собирается из металлических деталей. Ролики или колеса должны под рельсы подходить идеально. Также следует помнить, что и сам каркас, где крепятся ролики, должен под расстояние между рельсами подходить очень точно. Только тогда перемещение каретки будет свободным и плавным.

Для обустройства привода дисковой пилы принято использовать любой бензиновый двигатель. Желательно, чтобы мотор был мощнее, потому что работать ему придется на две пилы. С целью исключения перегрева привода рекомендуется исключить цепную передачу из конструкции и заменить ее надежным аналогом, так получится продлить срок службы станка и обезопасить его.

Принцип работы дисковой пилорамы

Работать станок может в производственном помещении или условиях лесозаготовки, то есть внутри и снаружи здания. Сам распил производят по горизонтальной линии вручную. Обработка при помощи дисковой пилорамы позволяет достичь ровной поверхности обрезного дерева. К тому же посмотрев видео о дисковой пилораме, вы поймете, что станок не капризничает даже при сильном морозе.

Главная особенность дисковой угловой пилорамы состоит в способности осуществления распила в двух направлениях одновременно: поперек и вдоль бревна. Это возможно благодаря своеобразному расположению пил — взаимно-перпендикулярному. Такой станок подходит для работ с любыми породами древесины. Дисковая пилорама способна распилить бревно, диаметром больше 70 миллиметров. Толщина распила при этом может составлять всего 1 миллиметр.

Поперечный и продольный распил бревна на таких пилорамах проводиться одновременно во время перемещения по рельсовым направляющим портала с пилами. Перемещение портала пилорам и кареток происходит с помощью электропровода. Регулируется скорость портала ступенчато, путем цепной передачи.

Дисковая пилорама не требует установки на специальную платформу или фундамент. Главное, чтобы дисковая пилорама была от воздействия осадков надежно защищена. Также очень при работе с дисковой пилорамой удобно использовать электронную линейку, которая допускает настройку параметров распила в автоматическом режиме.

Классификация дисковых пилорам

Дисковая пилорама предназначена для распилки на все разновидности пиломатериалов круглого леса – обрезную и необрезную доску, брусок и брус. Распил совершается дисковой пилой, что имеет диаметр 500-600 миллиметров и надежно закреплена на валу шпиндельного узла, при возможности распила в две стороны и поворота на 90 градусов. Таким образом, дисковые поворотные пилорамы разделяются по типу работы.

Горизонтальная дисковая пилорама

Одним из видов станков выступает горизонтальная дисковая пилорама, что является достаточно распространенной в области деревообработки. Имеет такой аппарат разборную конструкцию, благодаря этому его можно легко перевозить в места по лесозаготовкам. При работе на такой пилораме остается минимум отходов.

Распиловка совершается путем пильной каретки, идущей вдоль бревен, по обоим направлениям. Главным преимуществом служит то, что холостой ход отсутствует. В пилораме применяют дисковые пилы диаметром больше 550 миллиметров, выполненные из стали с победитовыми зубьями. Распил за счет таких дисков происходит очень точно, без образования волнообразных впадин.

Эксплуатация горизонтальной дисковой пилорамы не нуждается в высокой квалификации, управляют аппаратом посредством пульта, установленного на самой пилораме. При помощи подобных пилорам изготавливают такие материалы, как обрезные и необрезные доски, брусья и рейки. Производительность данных станков очень высока.

Угловая дисковая пилорама

Второй разновидностью пилорам является угловая дисковая пилорама. Распил бревна совершается угловым принципом пиления. Выделяют две разновидности угловых пилорам — с одним и двумя дисками. Посмотрите на фото дисковых пилорам: однодисковая пилорама узел подает в двух положениях – вертикальном и горизонтальном, распиловка не имеет холостого хода и совершается по обоим направлениям.

Двухдисковая угловая пилорама работает благодаря тому, что подает пильные диски ортогонально. Диски размещаются горизонтально и вертикально друг другу. Двухдисковая пилорама углового типа показывает высокую производительность изделий даже из одного бревна. На больших объектах устанавливают целые промышленные пилорамные комплексы, которые выполняют функции распиловки, выкраивания дерева под вагонку или другой материал.

Изготовление дисковой пилорамы

При выборе деревообрабатывающего оборудования следует помнить, что цена дисковой пилорамы довольно большая. Поэтому приобретение такого станка часто оказывается не по карману. Особенно это касается молодых предприятий, что занимаются обработкой леса, и частных мастеров. Но из этой ситуации есть выход, пилораму дисковую можно изготовить своими руками. Такой подход позволяет сэкономить уйму денег и набраться опыта в работе с деревообрабатывающим оборудованием.

Сделать самодельную пилораму на сегодняшний день получится при наличии желания и незначительных навыков работы с подобной техникой. Вам понадобятся козлы строительные, доски и металлические пластины, крепежные детали (шурупы, гайки, винты), инструмент для работы с металлом и древесиной, а также электрический двигатель.

В начале работы ознакомьтесь с конструкцией пилорамы и узнайте ее отличительные особенности. В качестве рабочего элемента дисковой пилорамы выступает дисковая зубчатая пила, установленная на шпинделе станка. Имеется вариант крепления пилы на вал двигателя. На пилораме в обработку пиловочника включается деление и кромление необрезной доски, а также пиление заготовок по нужным размерам.

Вы можете предварительно просмотреть готовые схемы самодельной дисковой пилорамы и создать собственный чертеж механизма, исходя из своих потребностей. Самая простая конструкция пилорамы — стол, под которым размещается вал с пилой. Её режущая часть возвышается над поверхностью стола. Вал с пилой вращается при помощи мотора посредством передачи ременного типа.

Для изготовления основания пилорамы (стола или станины) вы можете использовать обыкновенные деревянные или металлические козлы, связав их при этом между собой отрезками доски. К подобному основанию сверху прикрепите стол, что набран из стальных пластин, которые имеют ширину примерно 200 миллиметров и толщину около 4 миллиметров. Пластины связываются шурупами и перемычками между собой.

Диски для пилорамы лучше всего делать из стального или дюралюминиевого листа, толщина которого доходит до 3 миллиметров. Диаметр диска при этом должен быть в пределах 500 миллиметров. При создании пилорамы для распила дерева, то у пилы должно быть всего 2–3 зубья. И подобный диск легко будет работать с большинством породами.

Главный залог качественной работы дисковой пилорамы — изготовление режущих зубьев. Основные требования, что предъявляются к ним — это тщательная балансировка и верный угол резания. Заготовки, из которых вырезать зубья проще всего — сломанное сверло или твердосплавная пластина. Угол резания зубьев должен составлять 30 градусов. Задние углы при этом должны равняться хотя бы 15 градусам. Следует помнить, если резцы будут плохо сбалансированы, будет иметь место трение их о стенки распила.

Режущий инструмент к столу прикрепляется снизу таким способом, что диск пилы находится четко посередине зазора, что формируется между пластин. Скрепляют пилу с плоскостью стола через отверстия, сделанные предварительно в пластинах и опорной плите. Сделанные отверстия в плите с лицевой стороны раззенкуются и собирают винтами, что имеют потайную головку.

Кроме того, при создании дисковой пилорамы своими руками важна конструкция направляющей. Самым простым вариантом является п-образное седло, которое формируется из досок по форме бревна, что освобождено от сучьев и грубо обработано рубанком. К седлу крепят двигатель с пилой. Следует уточнить мощность мотора: она должна доходить до 2 кВт.

Собранный стол нужно привинтить к станине при помощи винтов, а в зазор между пластин вставить вкладыш с прорезью для расположения пильного диска. Упорная планка при работе пилы крепится струбцинами к столу. При соблюдении вышеописанных рекомендаций изготовленная своими руками дисковая пилорама порадует вас качеством своей работы.

Обслуживание дисковой пилорамы

Работа с дисковыми пилорамами требует определенного навыка. Однако обслуживание данного станка больших проблем не доставляет. Для размещения оператора, который осуществляет распил на пилораме бревен, предусмотрено наличие специальной кабины. В ходе распила кабина перемещается одновременно с пилорамой, поэтому рабочие должны постоянно контролировать ход работы станка.

Следует в виду иметь тот факт, что при работе с дисковой пилорамой по технике безопасности требуется прочное крепление аппарата к основанию, чем нельзя пренебрегать ни в коем случае. Помните, что в виду особенности конструкции на подобных пилорамах отсутствует холостой обратный ход – другими словами при движении в обратном направлении портала также происходит распил бревна.

Теперь вы для себя сделали вывод, что лучше: купить готовое деревообрабатывающее оборудование или поинтересоваться, как сделать дисковую пилораму своими руками. Несомненно, самодельная пилорама — намного дешевле приобретенной в специализированном магазине.

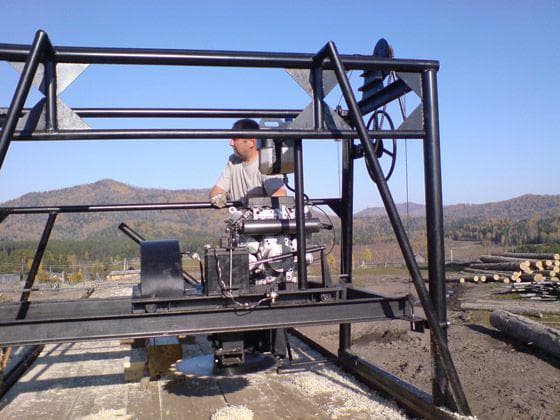

Дисковая пилорама с бензиновым двигателем своими руками

Древесина — один из древнейших материалов, которым и поныне пользуется человечество. Без нее не могут обойтись ни в строительстве, ни в производстве мебели, ни во многих других областях, где требуется достаточно прочный, легко обрабатываемый недорогой материал.

Самодельная дисковая пилорама

А изготовление деревянных изделий своими руками может быть не только профессиональным, но и любимым делом, которое приносит кроме пользы еще и удовольствие.

1 Общие данные

Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:

• дисковая;
• цепная;
• ленточная;
• дисковая угловая (углопильная).

Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.

При этом она сэкономит массу денежных средств и поможет стать настоящим специалистом в области деревообработки.
к меню ↑

1.1 Дисковая пилорама

Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.

Дисковая пилорама сделанная своими руками

Очень хорошо зарекомендовала себя самодельная дисковая пилорама, устроенная по промышленно изготовленным изделиям с названием «Урал» и «Корвет»:

• «Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
• «Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.

Самодельная дисковая пилорама состоит всего из нескольких узлов:

Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.

Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.

Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.

Дисковая пилорама УРАЛ

Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.

Сделать режущие зубья можно из сломанного сверла или твердосплавной стали. Угол реза у них должен быть выдержан в пределах 30 градусов, а задние углы не менее 15 градусов. После закрепления зубьев на диске, его необходимо сбалансировать, для того чтобы избежать ненужной вибрации при вращении.
к меню ↑

1.2 Ленточная пилорама

Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.

Ленточная мини пилорама может иметь такие основные характеристики:

• каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
• направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
• пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
• ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.

Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.

Схема устройства дисковой пилорамы

Поэтому слово мини — вполне подходит для такого устройства, так как при необходимости его легко можно перевозить в разобранном виде даже на легковом автомобиле.
к меню ↑

2 Конструкция

Для того чтобы сделать такую мини пилораму достаточно придерживаться следующих принципов:

• создать движущийся на роликах (по направляющим) каркас, на котором будет закреплена ленточная пила на колесах и привод, оснащенный бензиновым или электрическим двигателем;
• проложить направляющие (рельсы) для передвижения вручную рабочей конструкции при распиловке;
• предусмотреть элементы крепления заготовки (бревна) между рельсами;
• оснастить рабочую часть конструкции точным подъемным (опускающим) механизмом для выставления размеров (толщины) будущей доски;
• обеспечить водяное охлаждение пилы (струя воды из трубки, выведенной от высоко расположенной емкости).

2.1 Принцип работы

Вращаясь на двух колесах, ленточная пила, замкнутая в кольцо, своей нижней частью проходит через древесину, распиливая ее. Для продвижения вперед, необходимо приложить небольшие усилия, толкая подвижную конструкцию перед собой.

Шины на колесах необходимо отбалансировать, для устранения вибрации, которая может повлиять на качество распила. С каждым новым проходом с заготовки снимается слой определенной толщины, которая задается опусканием по вертикали подвижной части с режущим узлом.
к меню ↑

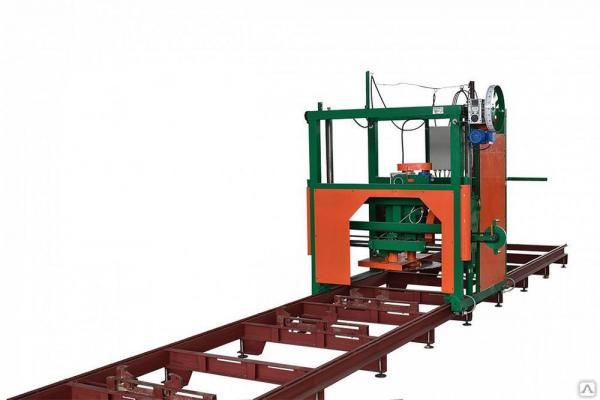

2.2 Угловая пилорама

Углопильная мини пилорама, которую вполне возможно сделать своими руками, позволит получать очень качественные пиломатериалы. Это обусловлено тем, что с ее помощью можно получать доски радиального распила, которые отличаются своим отличным качеством и достаточно высокой ценой.

Основные принципы, которых необходимо придерживаться, для того чтобы сделать такое устройство своими руками, очень схожи с созданием ленточной пилорамы.

Доски полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой.

Необходим движущийся по направляющим каркас с электрическим двигателем и дисковой пилой. Вся разница заключается только в том, что угол пропила может меняться от 0 до 90 градусов, а не быть расположенным строго горизонтально.

Возможно сделать несколько другое устройство — с двумя режущими элементами, которые будут работать поочередно, но поворота не требуют, так как изначально установлены в перпендикулярных друг к другу плоскостях.
к меню ↑

2.3 Процесс распила на угловой дисковой пилораме (видео)

к меню ↑

2.4 Технология распила

При начале роспуска бревна, пильный диск устанавливается горизонтально. Сделав горизонтальный рез по всей длине заготовки на заданную глубину, при обратном проходе его устанавливают вертикально, и таким образом, он отрезает от бревна доску или брус с нужными параметрами.

Такая технология распиливания позволяет сразу получать пиломатериал конкретной конфигурации (определенного сечения).

В варианте с двумя дисками изменять плоскость распиливания нет необходимости. Сначала проходит горизонтально расположенная пила, а затем она отводится, а к работе приступает другая — вертикально расположенная.
к меню ↑

2.5 Пилорама из бензопилы

Самодельная пилорама из бензопилы, которую можно сделать своими руками — самый простой вариант мини пилорам из всех представленных выше. Цепная пила уже надежно размещена, имеет привод и не требует каких либо дополнительных устройств.

Процесс распила на самодельной пилораме из бензопилы

Изначально цепная бензопила сконструирована как ручной инструмент. Но для того чтобы провести точный и ровный распил требуется стабильность в движении, чего обеспечить человеческая рука просто не в состоянии.

Поэтому и возникла идея создать устройство (приспособление) обеспечивающее надежное передвижение режущего элемента вдоль распиливаемой заготовки.

Для изготовления своими руками пилорамы из бензопилы потребуется следующие материалы:

• два швеллера (140-180 мм) длиной 8-10 метров;
• уголок 50×100 мм длиной 80-100 см 4-5 штук;
• уголок 40×40 мм;
• трубы с сечением 35-40 мм с подвижными штангами на них.

Из швеллеров и уголков изготавливается дорожка для передвижения по ней тележки, сделанной из уголков, и установленной на ролики (подшипники). На дорожке устанавливаются закрепляющие элементы для удержания заготовки (бревна) при помощи подвижных штанг.

Бензопила закрепляется на штативе тележки, также как и болгарка на самодельном отрезном станке, с возможностью изменения высоты ее расположения.
к меню ↑

2.6 Принцип работы

Заготовка надежно закрепляется посередине направляющих. Бензопила устанавливается на раме тележки в строго горизонтальном положении пилящего узла. При работе тележка передвигается вдоль заготовки вручную распиливая бревно по мере продвижения.

Пилорама — полезное оборудование, предназначенное для распила древесины. В частном хозяйстве с ее помощью можно производить брус и доски разного сечения. При желании и при наличии достаточных финансовых средств ее без проблем можно приобрести в специализированном магазине. Однако нехватка денег зачастую препятствует совершению такой покупки, а дисковая пилорама самодельная — отличная альтернатива.

Устройство и ее разновидности

Дисковые пилорамы используются в случае, когда необходимо распилить ствол древесины вдоль его волокон. Источником энергии для работы станка служит электричество.

Главными компонентами оборудования являются рама, дисковые пилы, передвижная каретка, электродвигатели:

• Основное предназначение рамы — объединение всех компонентов конструкции в единое целое. При этом элементы оборудования должны располагаться на таком расстоянии друг от друга, чтобы работу можно было выполнять безопасно. Главное требование к раме: она должна быть устойчивой и жесткой.
• Двигатель обычно имеет рабочее напряжение — 380 В. Его выбирают исходя из мощности и количества оборотов в минуту. Если нет возможности подключить оборудование к электросети, можно использовать бензиновый мотор.
• Режущий узел пилы может располагаться как вертикально, так и горизонтально, при этом в его состав может входить один диск или сразу пара. В связи с этим бывают пилорамы двухдисковые, а бывают однодисковые. Если диск всего один, бревна можно распиливать в двух положениях — по горизонтали и по вертикали.
• Каретка такой пилы может двигаться вдоль и поперек. Двухдисковая пилорама имеет две пилы, которые по отношению друг к другу расположены под прямым углом. Такое оборудование может работать ортогонально, и поэтому производительность его выше.

Пилорамы подразделяются не только на две разновидности. Есть и множество других вариантов конструкции станков. Например, существует такая, которая работает не от одного, а от двух двигателей: один отвечает за вращение пилы, а другой — за передвижение каретки. Независимо от того, к какой разновидности относится та или иная пилорама, она будет продаваться по высокой цене. Именно поэтому многие желающие приобрести такое оборудование, увидев ценник, отказываются от покупки.

Отказ от покупки не означает отказ от желания иметь в своем распоряжении этот замечательный инструмент для обработки древесины. Можно сделать его самому, главное подойти к процессу создания со всей серьезностью и ответственностью.

Создание пилорамы

Для создания дисковой пилорамы своими руками в домашних условиях необязательно прибегать к сложным чертежам и схемам. Если пилорама требуется только на один раз, лучше сделать конструкцию как можно проще, исключив все ее составляющие, которые не являются особо важными. К тому же оборудование, созданное по упрощенной схеме, является более безопасным.

Создание пилорамы проходит в три этапа:

1. Изготовление каркаса несущей рамы.
2. Создание подающей части.
3. Изготовление режущего инструмента.

Итак, решив сделать пилораму своими руками, прежде всего, необходимо приобрести материалы и инструменты, которые для этого потребуются. Что касается необходимых инструментов, то они все обычные. Никаких экзотических, труднодоступных приспособлений искать не придется. И уж тем более не придется тратить на их приобретение большие деньги.

Основным элементом пилорамы является электродвигатель, поэтому о его приобретении нужно позаботиться в первую очередь. Для изготовления остальных частей оборудования понадобятся металлические пластины, крепежные элементы, доски, деревянные или металлические строительные козлы. Приобрести все это можно в любом строительном магазине.

Как только все инструменты и основные элементы будущей пилорамы будут подготовлены, следует определиться с тем, какого вида оборудование будет изготавливаться.

Инструкция по сборке

Самый простой вариант — это конструкция, состоящая из стола, двигателя и вала с пилой. Чтобы создать такое оборудование, сначала нужно выполнить раму. Для этого козлы соединяются дисками.

Поверхность стола выполняется из металлических пластин толщиной около 1 мм и шириной около 24 см. Соединяются пластины посредством винтов и перемычек, затем они закрепляются на деревянном основании.

Для соединения всех деталей пилорамы потребуются такие крепежные элементы, как винты и гайки. Между пластинами должны сохраняться маленькие зазоры. После того как пластины будут закреплены, в основании ствола следует сделать паз. Он должен находиться в таком месте, где диск пилы не будет касаться его стенок.

Сам диск пилы можно купить в готовом виде или сделать своими руками. При этом следует помнить: он должен иметь радиус не менее 23 см.

Изготовление диска и балансировка

Пилорама — это оборудование повышенной опасности. При изготовлении дисковой пилы необходимо соблюдать меры безопасности: вращающиеся части должны быть закрыты.

Для самостоятельного изготовления диска понадобится либо стальная, либо дюралюминиевая заготовка диаметром около 45 см и толщиной 0,3 см. Чтобы эту заготовку превратить в пилу, достаточно просто сделать на ней всего пару зубов. Можно сделать и больше, но двух будет достаточно для того, что инструмент справлялся с любым деревом.

Резцы можно создать из металлических пластинок. Когда они будут готовы, их останется только прикрепить к диску посредством сварки.

После того как будет изготовлена самодельная пилорама дисковая своими руками, потребуется ее сбалансировать, чтобы повысить качество распила. Режущий элемент закрепляется на валу. Выточить его можно на токарном станке, и хотя тщательную балансировку проводить необязательно, все-таки нельзя допускать, чтобы диск соприкасался со стенками распила. Пила будет хорошо работать при расположении резцов под углом около 30 градусов, а угол заднего схода должен составлять 15 градусов.

Изготовление пилорамы — несложный процесс, который требует лишь небольших финансовых вложений для покупки необходимых компонентов. В целом самодельная пила обойдется гораздо дешевле, чем станок, купленный в готовом виде.

При выборе варианта изготовления самодельной пилорамы многие владельцы частных лесопилок сравнивают дисковые и ленточные модели, отдавая предпочтение первым при наличии качественного пильного круга с большим диаметром и достаточно мощного электродвигателя. Универсального руководства по сборке таких конструкций не существует, но с рядом рекомендаций и учитываемыми факторами стоит ознакомиться заранее. Правильные представления помогают создать видео инструкции и готовые чертежи, но в целом этот вариант считается сложным в реализации.

В каких случаях стоит сделать дисковую пилораму своими руками

При всех преимуществах распила древесины вращающимся кругом (гладкость поверхности, высокая скорость работ, ведение пилы в обоих направлениях, экономия на расходниках) такое исполнение чаще встречается в промышленных моделях, чем в самоделках. Это объясняется следующими факторами:

1. Значительным энергопотреблением из-за большой площади трения диска. Для получения оптимальной мощности привода в кВт рекомендуется диаметр распиливаемого кругляка в дециметрах умножить на 1,7. Становится понятно, что нужными характеристиками в итоге обладают трехфазные электрические моторы, стоящие дорого. Бензиновые двигатели при всей своей мощности и практичности выдают недостаточную частоту оборотов для обеспечения вращения толстого диска с диаметром от 500 мм, а другие использовать на пилораме не имеет смысла.

2. Высокими рисками биения круга, сводящимися к минимуму только в результате заводских испытаний.

3. Серьезными требованиями к режущему узлу. Ручного движения дисковой пилы недостаточно для обеспечения нужной точности расшивки, а сделанные самостоятельно каретки практически всегда имеют перекос в 1-2 мм, что в свою очередь приводит к отклонению круга на 5-6 мм и возникновению на лесопилке опасных ситуаций.

4. Отсутствии простых конструктивных решений, направленных на перемещение каретки по вертикали (приходится либо поднимать бревно самому, что не всегда возможно, либо покупать дополнительные приспособления, что отрицательно сказывается на смете).

Исходя из вышеизложенного сделать самодельную дисковую пилораму целесообразно лишь при выполнении одного из перечисленных ниже условий или их сочетании:

• доступности кругляка в большом количестве и дальнем расположении лесопилки. Затраты на оплату ее услуг и транспортировку зачатую превышают вложения в самоделку, последние становятся окупаемыми при распиле леса на продажу.
• наличии оборудования для переработки опилок, образуемых при работе с дисковыми пилами в большом количестве.
• ведении деревянного строительства своими силами в условиях ограниченного бюджета.
• планировании выполнения распиловки древесины по вызову. Пилораму достаточно просто сделать мобильной, количество отходов особой роли не играет, а качество поверхности досок – наоборот.
• наличии в свободном доступе в хозяйстве мощного двигателя (в идеале – электрического, а не бензинового мотора) и других материалов.
• достаточных навыках для сборки угловой пилорамы.
• проверке производительности и особенностей какого-либо планового проекта.

Устройство, необходимое оборудование и материалы

Стандартная схема любой дисковой пилорамы включает устойчивый и жесткий корпус, удерживающий и объединяющий остальные узлы, двигатель, режущий узел с горизонтальным или вертикальным расположением круга, линию закрепления и подачи бревна, пульт управления или другие элементы пуска и защиты привода. При выборе материала для рамы предпочтение отдается металлу, хотя при отсутствии средств ее можно сделать из дерева, при составлении плана и расчета расстояния между отдельными элементами учитываются требования безопасности, удобства ТО и удаления отходов. При соединении соседних частей корпуса пилорамы рекомендуется совмещать сварку и метизы, мобильные разновидности нужно сделать разборными.

Основным режущим элементом в таких устройствах является зубчатый диск, изготавливаемый из качественной стали и рассчитанный на длительную службу. Мнение, что его можно сделать из металлической пластины ошибочно, это же относится к советам о закрепленных вручную зубах или вырезанного с помощью болгарки профиля. Единственно верным решением будет покупка нового или использование старого круга от дисковой пилы после заточки на специальном станке. Рекомендуемый минимум его диаметра составляет 500 мм (при это часть занимает посадочное отверстие, модели с 800 мм расходниками расшивают бревно с сечением до 35 см, не более), чем выше будет его качество, тем меньше древесины уйдет в расход (даже при использовании специализированных дисков эта величина достигает 2-5 %, у обычных разновидностей потери составляют 8-10 %). Устанавливать на самоделках огромные круги также не рекомендуется из-за соображений безопасности, даже при условии достаточно мощного мотора они начинают биться, оптимальным диапазоном считается 600-800 мм.

При выборе между электрическим и бензиновым двигателем предпочтение однозначно отдается первому варианту. Лучшие результаты достигаются при установке на пилораму мощного трехфазного мотора с возможностью регулировки оборотов и защитой от перегрева. Наличие какого-либо передаточного узла обязательно, соответственно следует позаботиться о ремнях и шкивах или их аналогах. Ввод в схему бензинового двигателя возможен только при его совмещении с повышающим редуктором. При усложнении конструкции (автоматическом движении каретки или установки привода на линию подачи, вводе дополнительной пилы) число моторов увеличивается, их мощность и характеристики рассчитываются отдельно в зависимости от выполняемой задачи.

При выборе ориентации режущего диска учитывается, что при вертикальной направленности уменьшается количество отходов и в 2-3 раза сокращается энергопотребление двигателя (круг меньше цепляется за древесину), но увеличивается травмоопасность и усложняется блок подачи. Обеспечить установленную для дисковых разновидностей точность распила в пределах 6 мм в кустарных условиях почти невозможно, по этой причине большинство собранных своими руками конструкций имеют горизонтальную ориентацию режущего узла. При наличии соответствующих навыков и средств стоит сделать самодельную угловую дисковую пилораму, с двумя отдельными электродвигателями, работающими одновременно.

В зависимости от выбранной линии и способа подачи выделяют группы с неподвижным режущим узлом с направляемым кругляком или перемещаемой вдоль бревна кареткой. В простейшем исполнении пилорама делается в виде устойчивого стола с закрепленным снизу приводом и выступающим диском, но производительности такого устройства для расшивки бревен будет недостаточно, они используются лишь при работе с досками и плоскими заготовками. В случае самоделок для первичной переработки леса свои плюсы и минусы имеют оба варианта, схема с неподвижным бревном и перемещаемой вручную кареткой является самой распространенной.

Руководство по изготовлению пилорамы своими руками

При сборке самодельного устройства рекомендуется придерживаться следующей общей инструкции:

1. Из швеллера с высотой от 50 мм изготавливается каркас рамы, в нужных местах закладываются отверстия для крепления остальных узлов. Соединения сваривают и усиливают болтами.

2. В нижней части корпуса размещаются фиксаторы и подъемники бревна.

3. В верхней части рамы на роликах устанавливается перемещаемая каретка с режущим узлом, принимаются меры по обеспечению бесперебойного питания привода без риска повреждения проводов.

4. Окончательно собирается режущий узел, включающий вал, ременную или цепную передачу и максимально удаленный от зоны распила электродвигатель, насадку диску выполняются после наладки их работы и устранении биений.

5. Перед вводом в эксплуатацию конструкцию несколько раз проверяются на холостом ходу, на первых пробах используют сухие и ровные бревна.

Возможные ошибки и рекомендации

Для обеспечения надежной и безопасной эксплуатации и продления срока службы самодельной пилорамы рекомендуется:

• Организовывать распил кругляка по направлению схождения волокон (от комля к верхушке). Мощности двигателя самоделок как правило недостаточно для обратного пуска пилы, игнорирование этого требования приводит к увязыванию или повреждению диска.
• Защищать вращающиеся части кожухом и закрывать участок оператора листом металла.
• Размещать электродвигатель вдали от зоны непосредственного распила, это, вкупе с требованиями безопасности является причиной ввода в схему ременной или цепной передачи.
• Продумать способ удаления отходов. При изготовлении самоделок для стационарных лесопилок целесообразно купить стружкосборник или соответствующие емкости и скребки.
• Вынести отдельно на раму пульт управления.
• Принять меры по устранению вибраций, проверять надежность соединений и швов.

Угловая пилорама дисковая, поворотная — чертежи, видео

Сегодня лесопильное производство не возможно без использования ленточной или дисковой пилорамы, которые имеют высокие технические характеристики и запас производительности. Снижение расходов и производство высококачественных продуктов – основные цели, которых нужно достичь во время выбора лесопильных пилорам. В этой статье мы расскажем о том, что такое угловая пилорама.

Угловая дисковая пилорама

Такое устройство отличается наличием двух пил, которые расположены под углом 90 гр. друг к другу. Распил происходит в обе стороны. Один проход дает одну обрезную доску. Угловое пиление немного отличается по принципу работы от обычного дискового пиления. Угловая пилорама дает возможность осуществлять пиление без поворота бревна. Эти пилорамы можно назвать наиболее экономичными, потому что выход готовых пиломатериалов достигает 60 – 80%. Стоимость дисковой пилорамы во многом зависит от ее функциональности, производительности и дополнительных параметров.

Устройство для осуществления углового распила незаменимо в лесопильном производстве. Продольная распиловка круглых заготовок и их изготовление с конкретными геометрическими параметрами на угловой пилораме, в сравнении с обычными методами распила древесины, осуществляется благодаря ряду отличительных характеристик. Такой аппарат легко заменяет сразу несколько станков.

Пиломатериалы различного сечения и габаритов на угловой дисковой пилораме можно изготавливать в результате независимого перемещения вертикального и горизонтального пильных суппортов. При этом не затрачивается время на переворот или переустановку заготовки.

Вследствие того, что продольная распиловка происходит без холостого хода в обе стороны, конечные пиломатериалы отличаются исключительным качеством пиленой поверхности. Радиальные и тангенциальные пиломатериалы на таком устройстве имеют максимальный выход.

Существуют еще и однопильные устройства. В таких машинах распил происходит при помощи одного диска, который устанавливается на поворотном механизме в обе стороны. Холостой ход отсутствует. Движение пильного диска начинается в горизонтальном положении. При движении вперед осуществляется горизонтальный рез по длине бревна. В конце бревна пила одним движением разворачивается в вертикальное положение. При обратном ходу каретки надрезанная часть отсекается вертикальным резанием. После диск снова поворачивается в горизонтальное положение и повторяется цикл резки. На этой пилораме осуществляется быстрый раскрой заготовки с получением обрезного пиломатериала необходимого сечения.

На один цикл пиления: ход вперед, поворот пилы, ход назад для шестиметровой заготовки тратится 1 минута.

Комплектация и особенности работы

При помощи угловой пилорамы можно создать:

• обрезной пиломатериал, в том числе радиальный
• различные заготовки для погонажной продукции
• многослойный брус
• паркет
• индивидуальную карту раскроя бревен с выбраковкой отходов.

Угловая поворотная пилорама поможет добиться высокой точности в сравнении с ленточной пилорамой. Конструкция угловой дисковой машины гарантирует оптимальное решение схемы раскроя заготовки, рациональный выход обрезных материалов и исключает холостой ход.

Преимущества перед ленточными пилорамами:

• высокий уровень надежности
• получение качественной обрезной доски с наименьшим объемом отходов
• бревно распиливается на одной установке, отпадает необходимость кантования и переворота
• благодаря высокому качеству заточки дисков обеспечивается высокая чистота обработки.

Контроль за процессом распила, состоянием оснащения реализует оператор, находящийся в специальной подвижной кабине. Бревна фиксируются при помощи надежных зажимов, прочно удерживающих заготовку.

Чаще всего приводы таких пилорам оснащены двигателями с управляемой частотой вращения при помощи частотного преобразователя для того, чтобы определить угловую скорость рабочей силовой установки и управления автоматически скоростью подачи пильного шпинделя. Вследствие этого получается самое подходящее соотношение скорости пиления, учитывая твердость лесоматериалов и выбора дисковой пилы.

Угловые пилорамы, видео

Угловая пилорама своими руками

Угловая дисковая пилорама, чертежи самостоятельного изготовления которой в большом количестве присутствуют в интернете, является незаменимым устройством для тех, кто хочет заняться стройкой дома или связать свою жизнь с деревообработкой.

Покупка угловой пилорамы – дело затратное. Поэтому для личных нужд целесообразнее изготовить ее собственноручно, особенно учитывая, что чертеж угловой пилорамы не сложно найти на специализированных сайтах. Однако можно и самостоятельно составить такой чертеж, спроектировать устройство и собрать конструкцию.

Важные этапы сборки самодельной дисковой пилорамы:

• нужно создать прочный металлический каркас, например, из любых металлических труб или направляющих
• чтобы трубы были соединены самым надежным образом их лучше сварить
• в качестве направляющих специалисты советуют использовать качественные рельсы без внешних изъянов, в противном случае колеса каретки будут все время соскакивать и застревать
• каретка может быть собрана из металлических деталей
• во время создания пилорамы обязательно обратите внимание на то, что геометрическая форма каркаса с вмонтированными роликами или колесами, должна полностью соответствовать дистанции между готовыми рельсами. Таким образом, каретка будет двигаться плавно и свободно
• в качестве мотора можно использовать любой бензиновый двигатель. Силовой агрегат должен иметь высокую мощность
• во избежание вероятности перегрева мотора, стоит цепную передачу заменить на более надежный и долговечный аналог. После этого станок станет безопаснее и увеличится период его эксплуатации.

Как распилить пиломатериалы: Самодельная лесопилка

Поговорим о разочаровании!

Вот мы были, прямо рядом дверь в национальный лес, и каждый день мы видели огромные грузовики с пыхтением въезжают в лес и увозят сотни гигантских бревен в коммерческий лесопильный завод в нескольких милях от отеля.

Как мы завидовали этой мельнице! Потому что со всеми этими миллионами прекрасных деревьев в горах вокруг нас, высокая розничная стоимость пиломатериалов не позволяла нам построить дом прямо там, в нашей собственной усадьбе.И у нас было такое прекрасное место тоже: высоко на обрыве с видом на тихую долину реки.

«Что нам нужно, — сказали мы себе, — это две вещи: законный доступ к этим деревьям и наша собственная лесопилка».

А, как ни странно — после того, как мы проанализировали проблему, потребовалось всего лишь мало прикладного воображения, несколько запросов, прохождение нескольких недель, а затраты примерно 600 долларов на то, чтобы доступ и пилорама аккуратно в нашем набедренном кармане.Вот как мы это сделали:

Законный доступ к журналам отбраковки

Раньше мы сделали что-нибудь еще, мы проверили наличие всех этих национальные лесные деревья, окружавшие нашу собственность. (В конце концов, это было кажется бессмысленным тратить много времени и энергии на проектирование мельницы, если мы не мог заставить бревна распилить с ним.)

Итак, мы просто немного проехались в участки леса, где находились коммерческие лесозаготовительные имеет лицензию на сокращение. И мы быстро заметили, что лесорубы срубили много прекрасные деревья поменьше, чтобы сделать поляны и дороги, которые им нужно было тащить из действительно больших журналов, которые они действительно искали.

Меньший деревья, которые в торговле называли «отбраковкой», были слишком маленькими для коммерческого использования. но для нас они были достаточно большими! И было так много выбраковки разбросаны в пределах легкой досягаемости от лесных дорог, которые, как мы знали, легко добраться до всего, что мы хотели, на нашем двухтонном грузовике (мы не потребуется трактор, лебедка или другое тяжелое оборудование для перетаскивания деревья из леса).

Пока все хорошо. Деревья были внутри физический доступ, но как насчет легального доступа? Будет ли национальный лес Служба позволила нам иметь несколько журналов, которые пропадут? «Хорошо,» мы сказали себе: «не помешает спросить.«

При поддержке доморощенного мудрости, мы спустились в местный офис NFS и объяснил дежурным рейнджерам, что мы имели в виду. Они были как кооператив как мог и сказал нам, что за ничтожную сумму в 15 долларов и обещание соблюдать простые меры пожарной безопасности и оставить дороги и леса, когда мы их нашли, мы могли бы получить разрешение на вывоз 20000 футов отбракованных бревен. Двадцать тысяч футов! Излишне говорить, что мы заплатили 15 долларов.00 и обещал.

Сбор древесины

Получение выбраковка из леса была для нас проще, чем вы думаете. Сильные молодые люди в нашей группе были готовы провести долгие и упорные дней в лесу, чтобы сэкономить несколько тысяч долларов на пиломатериалах расходы. И у нас уже была хорошая цепная пила, чтобы обрезать и разделить выбранные деревья. И наш верный двухтонный грузовик с 14-футовой платформой был всем, что нам нужно, чтобы отвезти бревна домой.

Итак, мы просто засучили рукава и приступили к работе. И вскоре на нашей рабочей площадке было уложено 20 000 футов отбраковки.

Необходимое оборудование для лесопилки

Однажды мы отобрали, обрезали, разрезали и привезли домой те бревна, которые знали Пришло время заняться строительством той лесопилки, которую мы хотели. Итак, мы начал искать компоненты, которые потребуются нам для сборки машины. И, живя так же, как и мы, в районе лесозаготовок, их было нетрудно найти.

Первая мы потратили около 90 долларов на хороший 30-дюймовый диск для циркулярной пилы с твердосплавные режущие наконечники. Операторы и машинисты мельниц, с которыми мы разговаривали посоветовал нам выбрать лучшую скорость для запуска лезвия и рассказал, что мы нужны в способе валы, опорные блоки, шкивы, ремни и шкивы для мельницы. Местные поставщики, у которых была возможность продать нам товары, которые мы не могли найти или купить подержанные, были готовы помочь найти способ связать двигатель с нашим лезвием и иначе спроектировать то, что на самом деле было просто «крупногабаритная настольная пила».

Для питания этой пилы мы купили новенькую Одноцилиндровый бензиновый двигатель Briggs & Stratton мощностью 10 л.с. за 300 долларов. Скорее всего, мы могли бы купить хороший подержанный за гораздо меньшую плату, но, поскольку мы как бы планируем расширить наше предприятие в В будущем мы посчитали, что новый двигатель будет хорошей инвестицией.

( ПРИМЕЧАНИЕ РЕДАКТОРА: Лесопильные заводы могут быть — и были повернуты на — практически любым основным двигателем, способным обеспечения хорошей тяги — или крутящего момента — при низких оборотах. Паровые двигатели и электродвигатели широко используются на промышленных предприятиях. Оба, наведите, имеют заметные недостатки:

Не всегда легко найти котел для паровой машины, например, и — , как только вы сделаете — , вам понадобится дополнительный человек, кочегар, чтобы двигатель работал. Паровые заводы также имеют больше чем их доля проблем с местными правилами пожарной безопасности.

Электрический моторы не намного лучше для лесопилок.Они должны быть большими, чтобы тянуть эти негабаритные лезвия сквозь зеленые бревна, такие большие, что обычно требуется специальная сверхмощная проводка, трансформаторы и т. д., которые являются дорого и часто сложно поддерживать в эксплуатации.

Водяной лесопилки, с другой стороны, работают как шарм, но немногие из нас удобный ручей, бегущий сейчас по нашим дворам. А дизели бывают дорого покупать. Вот почему сейчас большинство мелких мельниц силовая установка, которую большинство из нас находит наиболее доступной, самой доступной, и самое удобное: двигатель бензиновый. )

Строительство лесопилки

Я назвал нашу лесопилку негабаритной настольной пилой, и это так. Но что за стол пила! Во-первых, настольная часть буровой установки представляет собой полный лист 4 на 8 1 3/8-дюймовая фанера, прикрепленная болтами к раме 2 на 6 дюймов и 2 на 8 дюймов и покрытая Лист металла толщиной 1/16 дюйма (как для защиты от погодных условий, так и для обеспечения гладкая поверхность для скольжения бревен).

Направляющая для резки пилы представляет собой кусок высушенного в печи прямого красного дерева размером 2 на 8 дюймов длиной восемь футов который также покрыт с одной стороны листом толщиной 1/16 дюйма.Этот продольный забор удерживается в верхней части стола угловым железом 4 на 4 на 1/4 дюйма, то есть в свою очередь, фиксируется съемными 3/8-дюймовыми стальными штифтами. Просверленные отверстия столешница позволяет нам перемещать параллельный упор вперед и назад, чтобы мы может резать доски шириной в один, два, четыре, шесть, восемь и двенадцать дюймов. Переход от одной настройки к другой совсем несложно.

Вся таблица был установлен на шести ножках из ели Дугласа 4 на 4 дюйма, обрамленных вместе с ножками 2 на 4. Фанерный пол толщиной 3/4 дюйма, боковые стороны и диагональные проволочные скобы стянуты вверх. тугие с талрепами добавляют прочности и жесткости.Вся сборка была затем крепится закладными анкерными болтами к бетону толщиной четыре дюйма площадку размером примерно четыре фута в ширину и десять футов в длину.

двигатель был отдельно установлен на двух парных наборах 2х4, которые в очередь, были прикреплены к бетонному фундаменту. Несколько слоев старого внутренние трубки, зажатые между парами 2х4, уменьшаются до минимума количество вибрации силовой установки, передаваемой на стол пилы.

Осмотр и сокращение затрат

Какое удовольствие было запустить этот двигатель в первый раз и запустить войти через мельницу! Все эти бурные недели, проведенные вместе, простые столярные работы, механическая обработка и решение проблем — все это было веселье — наконец-то окупились. Халлалу! Мы занимались пиломатериалами!

Кому На сегодняшний день мы фрезеровали часть бруса и досок, необходимых для нашего нового дом (который мы построим сами в соответствии с местными нормами) и мы все полны глубокого удовлетворения от использования воображение и групповая энергия, чтобы сделать все сами.

Между прочим, как только мы закончили нашу фабрику, мы узнали, что здание нашего округа коды указывают, что все пиломатериалы, используемые в строительстве, должны быть сертифицированы для качество официальным инспектором.Это не только означает, что мы должны будьте очень осторожны, чтобы выбрать журналы без ошибок и гнили, но чтобы необходимые проверки обойдутся нам от 50 до 300 долларов.

Но Это не испортило нам настроение. Плата за осмотр и все мы все еще фрезеруем наши собственные пиломатериалы примерно на одну десятую того, что стоит нам на местной розничной лесопилке!

Самодельная пилорама за 200 $

His Sawmill 2. 0 — Самодельная пилорама с поворотным полотном

Я большой поклонник этого парня Джейми, который живет вне сети в лесах Вермонта.Каким-то образом я наткнулся на его канал на YouTube и увидел, что он делает всевозможные классные вещи, практически без ресурсов. Он в некотором роде сумасшедший ученый, о чем свидетельствуют его 276 видео на YouTube.

Он строит лесопилки, гигантских роботов, геодезические купола для жизни, банановые постройки и многое другое на своих 25 акрах вне сети. Он даже вручную прорезал дорогу на 3/4 мили! В течение многих лет он просто шел к своей собственности со стороны автострады, так как к ней не было дороги.

Он строит самодельные пилорамы двух типов из обрезков, которые есть у его дома.Один из них представляет собой ленточнопильный станок, а другой — пилораму с поворотным полотном, изготовленную из 12-дюймового пильного полотна. Интересно, мог бы он получить двигатель большего размера и лезвие, если бы оно было более эффективным? Полагаю, все сводится к деньгам.

Лесопилка 1.0 самодельная пилорама ленточнопильного типа

Вот я на модном лесопильном заводе WoodMizer моих приятелей на острове Вашон. Мы обменяли его на Crown Royal, чтобы он вырезал 3 балки 4 × 8 ″ для фундамента нашей хижины. Эта мельница была потрясающей.Он работал от турбодизельного двигателя и был полностью автоматизирован. Он мог переворачивать бревна для каждого разреза сколько угодно с помощью средств управления. Также он мог установить точную глубину реза с помощью лазеров и цифрового управления через этот беспроводной пульт дистанционного управления. Это было впечатляюще! Мельница прибыла на трейлере, но он установил ее настолько идеально и ровно, что он сказал, что она никогда не сдвинется с места.

Для наших нужд ближе к хижине мы использовали бензопилу Аляски. Это намного медленнее, но нам нужно разрезать всего несколько плит и балок в год.Мы пока не можем оправдать стоимость более крупной лесопилки или другой ленточной пилы. В будущем, когда мы расширим хижину и построим какие-то другие хозяйственные постройки, мы, вероятно, наймем мельницу, чтобы она приезжала к нам на территорию и рубила собственные пиломатериалы. Для этого нам нужно заранее спланировать и сложить несколько сухих бревен, готовых к распиловке.

Лезвия для циркулярных пил | Сделано в США

Oleson Saw, подразделение York Saw & Knife Co, Inc., является ведущим поставщиком высококачественных пил для лесопилок, а также сопутствующих материалов и принадлежностей. У нас есть широкие возможности для предоставления ряда решений по пиломатериалам и лесозаготовке, которые помогут вам выполнить работу правильно. Все наши ножи и лезвия американского производства разрабатываются и производятся на нашем предприятии в Йорке, штат Пенсильвания, и доступны в соответствии с вашими уникальными характеристиками.

Oleson Saw производит широкий выбор дисковых пил для лесопильных заводов и деревообработки, в том числе:

• Пильные полотна с твердосплавными напайками для лесопильных заводов
• Пильные полотна Stellite ™ для лесопильных заводов
• Пильные полотна для обычных циркулярных пил
• Полотна для циркулярных пил с переменным шагом и переменной глубиной
• Полотна для обрезных станков, триммеров и многопильных станков

Компания Oleson Saw может изготавливать полотна для циркулярных пил диаметром до 30 дюймов.Наш самый популярный размер пилы для пилы имеет диаметр 24 дюйма.

Запросите бесплатное ценовое предложение на пилы сейчас

Обычные циркулярные пилы имеют одинаковое расстояние и глубину паза между зубьями. Расстояние между зубами одинаково на каждом зубе (расстояние от кончика одного зуба до кончика следующего зуба), а глубина пазухи одинакова на каждом зубе (самая глубокая часть зуба). Именно так производились циркулярные пилы с момента появления пильного полотна.Эти пилы в основном шлифуются на обычных точилках для дисковых пил с кулачковым приводом.

с переменным шагом имеют «варьирующееся» расстояние между зубьями. Расстояние между зубами от одного зуба к другому разное. Пильные полотна VPD чаще всего изготавливаются в сегментах с переменным шагом с 5-7 зубьями в каждом. Этот сегмент повторяется столько раз, сколько необходимо для обработки диаметра пильного диска.

Выбор правильного типа полотна для вашей дисковой пилы помогает улучшить производительность резки и снизить эксплуатационные расходы.Пильные полотна со стеллитовыми наконечниками изготовлены из чрезвычайно прочных и долговечных материалов, которые прослужат дольше и сэкономят ваше время и деньги за счет увеличения периодов между заточкой. Наши полотна со стеллитовыми наконечниками позволяют выполнять точные пропилы, ограничивающие потери опилок, и идеально подходят для резки бревен и древесины твердых пород в тяжелых условиях.

Качественные пилы с твердосплавными напайками, более плотные и устойчивые к истиранию, чем сталь и титан, обладают множеством преимуществ.Изготовленные из комбинации карбида и вольфрама, твердосплавные инструменты обеспечивают исключительно острую режущую поверхность, которая сохраняет свою кромку дольше, чем у традиционных материалов. Наши полотна для циркулярных пил с твердосплавными напайками обеспечивают чистые и гладкие пропилы для повышения качества отделки при минимальных требованиях к техническому обслуживанию.

Если у вас есть работа, требующая высокоточной распиловки древесины твердых пород, лучше всего подойдут дисковые пилы. Изогнутые полотна пилы доступны в различных размерах и характеристиках в зависимости от типов материалов, используемых в вашем процессе. Мы предлагаем многопильные полотна со стеллитовыми и твердосплавными напайками, которые идеально подходят для резки пиломатериалов в тяжелых условиях на лесопильных заводах.

Получите бесплатное ценовое предложение на наши диски для циркулярных пил для продажи

Существует продукт Oleson Saw практически для любой работы по фрезерованию циркулярной пилой. Заполните нашу контактную форму, чтобы попросить поговорить с действующим представителем о вашем проекте сегодня.

Запросите бесплатное ценовое предложение на полотна для циркулярных пил сейчас

Как я построил лесопилку на заднем дворе

Деревообработка — мое недавнее хобби.Мне повезло, что у меня есть неплохой гараж, полный инструментов, которые я купил за один день. Совет: купите эти игрушки до свадьбы! С момента создания семьи (второй ребенок на подходе) становится все труднее позволить себе деревообрабатывающий инструмент! Помимо машин и расходных материалов, сырье выходит за рамки моего бюджета.

Вокруг моего дома много дерева в виде только что упавших сучьев и деревьев. Я посмотрел на него и подумал: «Если бы я только мог освободить доски внутри». Коммерческие лесопилки большие и дорогие, но когда я начал исследовать их, голос в моей голове сказал: «Эй, я могу сделать одну из них!»

Если посмотреть на ленточнопильный завод, то на самом деле его всего три части: ленточная пила, портал, удерживающий ее в горизонтальном положении, и рельсы, по которым все это может скользить.Есть несколько хитрых моментов, но я сначала проигнорировал их и просто начал строить.

Есть что сказать о теориях и планах, но слишком часто я увязаю в дизайне. При его создании не использовались чертежи САПР или бумажные эскизы. Единственные расчеты, которые я сделал, были для определения размеров шкивов, чтобы получить правильную скорость лезвия (2800 футов в минуту) и определить, как далеко должны быть друг от друга колеса для определенной длины лезвия. Я конструировал «на лету», руководствуясь собственным опытом и интуицией — то, что я называю «инженерией глазного яблока».”

Это сработало для некоторых вещей. Я придумал продуманную конструкцию для натяжения полотна на основе направляющих фрезерного станка. Я придумал, как сделать направляющие для лезвий, используя только простые подшипники и немного лома. Я чувствовал, что большинство самодельных лесопилок используют слишком много металла и слишком тяжелые, поэтому я построил свою с наименьшим количеством стали, насколько мог, и в итоге получил очень способную легкую машину.

Однако кое-что из моей интуиции было далеким.Я предполагал, что двигателя переменного тока мощностью 1 л.с. более чем достаточно для рыхления 20-дюймовых бревен. Ну первый раз пользовался пилой, этот мотор перегрелся и чуть не загорелся! Теперь я гораздо лучше понимаю мощность в лошадиных силах.

Также я недостаточно хорошо разбирался в тонкостях ленточных пил. Мне стыдно признаться, что я даже не заказал лезвие, пока пила не была почти готова. До этого момента я не исследовал лезвия. Лезвие, которое я купил, сильно билось в разрезе или терлось о дерево и несколько раз отрывалось.Поскольку первое купленное мной лезвие было слишком узким, не было надежды на то, что направляющие лезвия выполнят свою работу.

Первое, что я сделал во второй доработке, это заменил мотор на «маленький» бензиновый двигатель мощностью 6,5 лошадиных сил. С точки зрения стоимости и веса на одну лошадиную силу, газ побеждает электричество.

Затем я заменил лезвие. Оглядываясь назад, я понимаю, насколько безумно было не начинать свой дизайн с той части, которая выполняет фактическую резку. Оказалось, что на рынке всего несколько лезвий, которые будут работать с такой маленькой пилой, поэтому я заказал по одному.Это начало становиться дорогим, но я списал это на исследования. Мне посчастливилось найти тот, который отлично работает. Кроме того, он был самым толстым, дешевым и, как я думал, точно не подойдет.

В результате получилась небольшая лесопилка, которая просто роет деревья! Я был очень удивлен, насколько хорошо это работает. Я просто хотел попробовать и закончил тем, что фрезеровал бревно из расщепленного клена диаметром 18 дюймов и длиной 6 футов на более чем дюжину досок размером 6 x 1 дюйм. Кедровое бревно, которое я разрезал затем, показало потрясающую пурпурную сердцевину.Я начал фрезеровать дерево и просто не мог остановиться. В конце концов я пришел в чувство и признал, что у этой пилы практически нет функций безопасности. Следующим моим шагом перед тем, как разрезать другую доску, будет установка ограждений вокруг лезвия и приводного ремня. Я также добавлю ручку для толкания.

Тогда есть рельсы. Свернутые вместе пиломатериалы 2 × 8 работали на удивление хорошо, но все это, вероятно, продлится только один сезон. Я скатываю бревна и прикручиваю их к дереву.Это сработало довольно хорошо, но медленно, и рельсы начинают ломаться. Со временем заменю его сварным металлическим каркасом со встроенными зажимами для крепления бревен. Фактически, если бы я построил еще один завод, я бы буквально начал с нуля и сосредоточился в первую очередь на обработке бревен и создании прочной основы для остальной части пилы.

Посмотрите мои видео, чтобы узнать больше о сборке и увидеть ее в действии. Я скоро опубликую обновленное видео, так что подписывайтесь на мой канал и следите за обновлениями!

циркулярных пил около

Лесопильный завод Kijiji в Альберте.

Купить Продать Сэкономьте на

Хотите купить старую ленточную пилораму или старую пилораму с дисковым ножом, также ищите строгальный станок. Wayfair.ca 224,99 191,99. Щелкните Wall Art Вывеска лесопилки в рамке Textual Art Wayfair.ru 213,99 159,99. Detroit 4 71 N отличная ходовая часть с валом отбора мощности для лесопильного завода

Chat Online

полотна для циркулярных пил Циркулярная пила AD Лесозаготовительные заводы, размер S 54 «, длина полотна 24.

Б / у. С 13,68. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Была предыдущая цена C 20,42

Чат Онлайн

Габаритный лесопильный завод с открытым исходным кодом — первый тестовый запуск

Мы впервые построили и запустили лесопилку с открытым исходным кодом. Размерная пилорама позволяет превращать бревна в размерные пиломатериалы. Есть несколько других типов лесопилок, таких как стандартная циркулярная пилорама, бензопила, ленточная пила и пилорама с наклонным ножом. Размерная лесопилка — это особый тип лесопилки, которая имеет 2 или более лезвия, установленных под прямым углом друг к другу, так что размерный кусок пиломатериала вырезается из бревна за один проход — , что обеспечивает максимальную производительность. высокоскоростная пилорама выносных типов.

SAWMILL с открытым исходным кодом от компании Open Source Ecology на Vimeo.

История

Мы построили ленточнопильный стан еще в 2008 году, как показано на первом рисунке выше, и обнаружили, что выравнивание полотна ленточной пилы на нашей простой модели непросто. Затем мы перешли к проектированию размерной лесопилки, первоначальная концепция которой показана на втором рисунке выше. Затем мы изучили стандартную лесопилку, и Крис Форноф нарисовал модель Sketchup, как показано на третьем рисунке выше.Дед Криса был знаком с конструкцией и работой лесопилки, поэтому мы сделали первоначальный дизайн Sketchup за 2 дня, посетив его дед. Затем мы попросили Sweiger Shop разработать дизайн после посещения одной из стандартных лесопильных заводов, которые мы обнаружили в Миссури.

См. Наше первоначальное обоснование дизайна и вики-страницу с обзором предметных экспертов. Если вы сами являетесь экспертом в предметной области — просмотрите эту работу на странице обзора вики, или если вы знаете других профессиональных пилоров или проектировщиков станков — укажите их на страницу.

Стоимость и производительность

Мы построили прототип, который обошелся в материалы 8 тысяч долларов, что является хорошим началом, поскольку стандартная лесопилка такой мощности стоит 34 тысячи долларов с прицепом. Общий бюджет нас убил — 9 тысяч долларов пошли на наемную работу по созданию прототипов из расчета 55 долларов в час. Мы сделали работу, но дорого заплатили. На сборку ушло 184 часа, но это потому, что прототипщик все выяснял. Это время включает ошибки и исправления в середине курса.Оптимизированная сборка займет около 20-40 часов.

Технические характеристики габаритной пилорамы с открытым исходным кодом:

Обзор производительности

Первоначальный пробег был удовлетворительным, хотя и коротким. Было приятно увидеть, как два лезвия вращаются и летят опилки. Поскольку это был наш первый пробег, мы были осторожны. Тогда один из наших Power Power Cubes, Prototype IV, не запускался, поэтому тестирование было прервано. Вскоре мы сообщим о постоянных проблемах с Power Cube и о решении с помощью Power Cube VI.Мы вернемся к дальнейшим испытаниям пилорамы, как только второй силовой агрегат будет восстановлен.

Мы разрезаем наш начальный кусок размерной древесины, начиная с лезвия обрезного станка и основного лезвия, чтобы сплющить верх. Движение было плавным, но при ближайшем рассмотрении выявляется недопустимая вибрация основной платформы. Мы обнаружили несколько уроков и ошибок.

• Неприемлемая вибрация делает пропил шире, чем должен быть. У нас был пропил до 5/8 дюйма вместо 3/8 дюйма.
• Основная платформа двигателя представляет собой плоский кусок стали с углами по бокам.Он должен быть более устойчивым, если вместо него использовать трубки.
• Усиление портала основной пространственной рамы заметно вибрирует. Их нужно усилить.
• Клапан регулирования расхода не работает при регулировании скорости. Мы оставляли его всегда полностью открытым, так как нам нужна максимальная мощность
• Мы не использовали портальный привод, и мы рассматриваем возможность установки привода на конце пилорамы, а не на приводной платформе. Поскольку это зубчато-реечный привод — и его нетривиально соединить должным образом, — мы решили приводить его в движение с самого конца, используя более простой механизм, такой как катушка.Это также позволяет избежать попадания большего количества шлангов на платформу.
• Ву сначала толкнул портал вручную, чтобы почувствовать движение. Перемещение портала требует значительных усилий.
  • Мы вогнали лезвие обрезного станка в древесину в неправильном направлении. Зубья должны протаскивать бревно, а не упираться в него. Смотрите видео ниже.
• Прокладка шланга — проблема. Мешают гидравлические шланги. Мы рассматриваем возможность использования одного набора шлангов с двигателями лопастей последовательно, используя более крупные приводные двигатели для обработки того же гидравлического потока. Мы используем 8 шлангов — по 3 для каждого двигателя, включая слив корпуса, и 2 для приводного двигателя портала. Мы можем сократить это до 2 шлангов и пары возвратных патрубков для слива корпуса, идущего к обратной линии.
• Другие мелкие детали геометрии станка стали очевидны после первого использования, и они будут исправлены в следующем прототипе.

.
.
Работа в будущем

Дальнейшая работа включает завершение тестового прогона и решение всех проблем, указанных выше, а также переход к следующей итерации в Prototype II.Мы ожидаем, что второй прототип будет развернут в феврале 2013 года в соответствии с этим планом развертывания, который содержится в стратегическом плане, который готовится к публикации.

ожидается в августе 2013 года. Присоединяйтесь к нам в процессе разработки, если вы хотите, чтобы этот лесопильный завод стал доступным для всего мира за небольшую часть стоимости, соответствующей отраслевым стандартам. Если вы производитель, это отличный продукт для вашей местной экономики. Посмотрите на экологию продукции лесопилки по сравнению с остальной частью Global Village Construction Set.

Заявление об ограничении ответственности

Мы не рекомендуем вам копировать эту работу, если вы новичок, из соображений безопасности. Вы должны связаться с командой разработчиков, если вы заинтересованы в сотрудничестве. Наша машина не полностью протестирована и небезопасна. Репликация рекомендуется опытным разработчикам, разбирающимся в тяжелом оборудовании.

404 WOODWEB ERROR
