Самодельный парогенератор: конструкция, принцип действия, выбор ёмкости, монтаж, причины поломки и их исправление

конструкция, принцип действия, выбор ёмкости, монтаж, причины поломки и их исправление

Казалось бы, что может быть проще пара. Однако не все замечают, насколько он нам необходим. И речь тут не только о парной или бане. Пар – прекрасное очищающее и обеззараживающее средство, он проникает в самые тонкие щели, впитывается в глубины подушек и тканей, помогает гладить бельё, очищает под давлением ткани и механизмы. Иногда возникает необходимость собрать парогенератор своими руками. Самодельный прибор может прекрасно себя проявить при прочистке таких быстро загрязняющихся устройств, как фильтр от кондиционера или, к примеру, вытяжка. Сегодня в обзоре редакции HouseChief расскажем, что такое парогенератор, где его можно использовать, из каких элементов он состоит. Также в нашем обзоре простые инструкции по сборке агрегата своими руками, а также анализ возможных ошибок, которые могут допустить новички.

Такой промышленный образец едва ли будет по карману среднестатистическому россиянину, однако, собрать технологичный прибор можно практически за копейки

Читайте в статье

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Пароочистители

Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе. Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Если вы планируете использовать в качестве ёмкости для парогенератора газовый баллон, то необходимо провести процедуру его очистки от газа. Для этого необходимо крайне аккуратно и осторожно снять вентиль, выпустить из баллона остатки газа, залить его водой, повторить процедуру несколько раз. И только после этого приступать к распиливанию корпуса.

«

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками. Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос. Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Можно приобрести специальные шланги для подключения парогенератора

Кроме того, не забывайте, что в любой системе обязательно необходимо сливать воду и прочищать ТЭНы. Поэтому необходимо обеспечить кран для слива, а также постоянный доступ к нагревательным элементам.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Совет! Заранее подготовьте все расходные материалы: металлические листы, пластины, датчики для замера давления, патрубки, шаровые краны, переходники.

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Размер ёмкости выбирается исключительно от планируемого объёма пара. Если сделанный аппарат выдаёт количество меньше необходимого, то ему придётся работать непрерывно, на пределе возможностей, из-за чего часто будет возникать необходимость его ремонта.

«

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Ёмкость располагается выше преобразователя, чтобы обеспечить естественное давление. Обычно для долива воды в дне рабочей ёмкости делают специальную трубку. Как раз она, напротив, должна быть ниже уровня ТЭНов.

«

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды. Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля.

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Для сборки классического котла на дровах используются металлические трубы разного диаметра. Это чем-то напоминает слоистый торт с самым широким слоем внизу, это и будет загрузочной камерой.

Устройство парогенератора с топкой на твердотельном топливе

Некоторые мастера говорят, что КПД буржуйки намного выше КПД электрических парогенераторов. Но это не так. Просто сборка такого котла менее затратная. Следующий слой – резервуар для воды, он располагается непосредственно над топкой. К ней приваривается переходник с трубой, по которому пар будет поступать в банное помещение. Если вы хотите узнать подробнее о том, как сделать твердотопливный парогенератор своими руками, посмотрите это видео.

Монтаж парогенератора

Монтаж парогенератора, особенно в помещениях с потенциально большим количеством людей, (бани или сауны), должен производиться под контролем специалистов. В этом случае крайне не рекомендуется использовать самодельные установки, в частности парогенераторы без функции самоотключения. Такие устройства необходимо подбирать исходя из мощности прибора и типа нагрузки на него. Обычно мощность УЗО находится в пределах 10-30 мА. Кроме того, не забывайте, что парогенератор – это тоже электрический прибор, и он должен подключаться с использованием заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Ни для кого не секрет, что производство пара – неотъемлемая часть работы самогонного аппарата. Обычно для таких целей используют стеклянные, а лучше всего эмалированные ёмкости, посуда должна быть достаточно вместительная. Самый простой путь − использовать для этих целей старую скороварку. Причин для этого две: ёмкость уже обладает необходимой герметичностью, кроме того, нет необходимости искать нагревательный элемент.

Для стравливания давления необходимо установить предохранительный клапан, для освобождения от лишних паров пригодится штуцер

Если вы внимательно смотрели фильм Аркадия Данелия про самогонщиков, то наверняка помните, что аппарат снабжён специальными штангами, подающими жидкость в паропреобразователь. Для контроля над температурой обычно устанавливается штатный термометр. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Схема промышленного самогонного аппарата из нержавейки

Самогонные аппараты МАГАРЫЧ

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими

парогенератор для мойки автомобиля

Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Важно! Во время самостоятельной сборки прибора важно учитывать последовательность установки элементов и их точное расположение. Несмотря на простую конструкцию агрегата, это мощный инструмент, связанный с риском для жизни.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости. В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

1. Низкое качество воды.
2. Неправильно подобранную мощность ТЭНа.
3. Накипь на нагревательных элементах.

Совет! Бороться с накипью поможет уксус или лимонная кислота. Для этого достаточно развести воду в пропорции 1 чайная ложка порошка на литр воды, прокипятить её в ёмкости.

4. Отсутствие подачи жидкости во время работы.

Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Оставляйте свои вопросы и комментарии ниже под статьёй. Мы будем рады получить актуальные советы, которые пригодятся нашим читателям.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Парогенератор своими руками: пошаговые инструкции с фото

Парообразователи широко применяются для обустройства бань, парных, очистки всевозможного оборудования и при производстве спиртных напитков. Такие агрегаты позволяют эффективно отогревать замёрзшие трубы и двигатели автомобилей в зимнюю пору. Самодельный агрегат будет функционировать ничуть не хуже покупного аналога, если его правильно изготовить в домашних условиях. Вместе с редакцией Seti.guru рассмотрим в сегодняшнем обзоре, как самостоятельно сделать парогенератор своими руками для различных хозяйственных нужд, а также детально разберём особенности монтажа, сборки и проверки работы агрегата.

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата	Изображение	Описание
Индукционный		Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный		Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический		В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной		За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Устройство парогенераторов

Генератор пара представляет собой энергетическую установку, изготовленную из металлического корпуса, внутри которого имеется резервуар для воды. Чтобы сделать своими руками паровую пушку для бани, потребуется паровой и водяной насос. Помимо этого, в конструкции парогенератора должны быть:

• испарительная камера,
• температурный датчик,
• нагревательная установка,
• сопло.

Чтобы изготовить домашний парообразователь с автоматической подачей жидкости, необходимо снаружи конструкции установить патрубок. Данный элемент потребуется для подключения агрегата к системе водопровода. Также нужно установить кран для слива жидкости.

Совет! Изготовление такого конструктивного элемента, как испарительная камера, должно выполняться из материалов с высокой термоустойчивостью. К примеру, чтобы сделать домашнюю электрическую печь для бани с парогенератором,можно использовать сталь или медь.

Как своими руками сделать парогенератор для бани из газового баллона

Парогенератор из газового баллона один из самых востребованных вариаций для самостоятельной сборки парогенератора. Металл корпуса достаточно прочный, чтобы выдержать высокую температуру и давление пара.

Инструменты и расходные материалы, используемые в работе

При изготовлении парообразующей установки следует применять материалы, устойчивые к высокой термической нагрузке. Среди них себя хорошо зарекомендовала нержавеющая сталь. Оптимальным вариантом для создания конструкции парообразователя является газовый баллон, поскольку он изготовлен из прочного металла, а сварные швы выдерживают большое давление. Перед началом сборочно-монтажных работ следует подготовить слесарные инструменты. Для этих целей потребуются:

• электродрель и набор свёрл,
• рулетка,
• крепёжные элементы (саморезы, болты),
• круговая отрезная машина (болгарка),
• изолента,
• ножницы по металлу,
• набор ключей.

Помимо перечисленного инструмента, в работе понадобится сварочный аппарат. Данное оборудование используется для обеспечения прочных швов, а также установки металлических патрубков. К расходным материалам также следует отнести датчики для замера давления и рабочей температуры, а также шаровые краны. В домашнем хозяйстве часто используются маломощные установки, которые можно изготовить самостоятельно из старых бытовых приборов или предметов обихода. К примеру, это может быть парогенератор из фляги, старого электрочайника или скороварки.

Выбор и подготовка ёмкости для парогенератора

Чтобы изготовить своими руками парогенератор для разморозки труби прочих хозяйственных нужд, следует выбрать для конструкции надёжный резервуар. Для этих целей идеально подойдёт газовый баллон. Что касается размеров ёмкости, их следует подбирать в соответствии с целями использования оборудования (вырабатываемое количество пара было достаточным для обогрева помещения, очистки двигателя машины, прочее).

Перед началом монтажных работ в целях безопасности баллон следует подготовить соответствующим образом. Для этого необходимо избавиться от его содержимого путём стравливания остатков газа. Он легко удаляется из ёмкости, если выкрутить клапан.

Следующим этапом подготовки резервуара является мойка внутренней поверхности баллона (можно использовать обычное моющее средство для посуды). Обрабатывать ёмкость следует до тех пор, пока характерный запах пропана (газа) не исчезнет. После полного высыхания баллона приступают к монтажу нагревательных элементов.

Установка нагревательных элементов

Прежде чем выполнить установку нагревательных элементов своими руками, следует разработать чертёж парогенератора (пример можно увидеть на рисунке). Как видно, в верхней части резервуара следует установить ТЭН, который неподвижно монтируется на съёмной крышке.

Обратите внимание, что нагревательный элемент должен быть установлен таким образом, чтобы в случае его перегорания можно было без усилий провести замену. По этой причине не рекомендуется ТЭН приваривать к корпусу конструкции.

Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты. ру’Спросить у специалистаПри выборе нагревателя следует учитывать, что данный конструктивный элемент должен выдерживать достаточно высокие нагрузки во время работы агрегата – от 6,079 Бар. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3кВт ТЭН.

Что касается сборки агрегата на твёрдом топливе, специальных расчётов и установку нагревательных элементов производить не нужно. Посмотрите видео о парогенераторе – своими руками такое оборудование собрать достаточно просто, к тому же затраты на расходные материалы будут минимальными.

Монтаж дополнительных элементов

Следующим этапом самостоятельного изготовления парообразователя является монтаж дополнительных конструктивных элементов, которые устанавливаются в верхней части агрегата. Чтобы закрепить автоматику, а также сбрасывающий (давление) и заправочный кран, следует приварить небольшие отрезки труб – сгоны, в количестве 4 шт.с резьбой.

На боковой части конструкции монтируется шаровой кран, который, по сути, является жидкостным уровнем.

Его открытие осуществляется, как только резервуар будет заполнен определённым объёмом воды, закрытие – при вытекании её наружу. Данный элемент устанавливается на расстоянии 100 мм от верхней точки корпуса агрегата.

Особенности доработки клапанов

Как мы уже говорили, в газовом баллоне имеется клапан из латуни, который следует разделить пополам. После этого необходимо извлечь стержень и выполнить нарезку резьбы для установки шарового вентиля. Такая конструкция потребуется для отбора потоков пара.

Проверка безопасности работы парогенератора

При изготовлении своими руками парогенератора для хамама, бани и прочих нужд следует провести проверку работы агрегата. Для этих целей на финальном этапе сборки конструкции следует установить автоматический блок безопасности, состоящий из манометров, позволяющих контролировать показатели температуры и давления (они должны быть соединены). Блок безопасности работает следующим образом: как только внутреннее давление либо рабочая температура достигнет предельных значений, произойдёт автоматическое отключение нагрева.

В электрическую цепь агрегата следует включить магнитный пускатель (втягивающая катушка и будет нагрузкой). После проверки рабочих показателей и срабатывания автоматики безопасности парообразователь можно устанавливать для последующей эксплуатации. Ниже представлена ориентировочная схема подключения агрегата для парной.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Сборка твердотопливного парообразователя значительно проще,по сравнению с электрическим аналогом, и менее затратная. Для конструкции потребуются трубы различного диаметра. Для начала необходимо изготовить загрузочный резервуар, для чего можно использовать трубу диаметром 300 мм. В нём осуществляется сгорание угля либо дров. Также необходимо сварить ёмкость для воды, которая устанавливается над топкой. К ней следует приварить трубу-регистр и переходник, по которому пар будет выводиться наружу. Подробнее о том, как сделать своими руками парогенератор, можно посмотреть на видео.

Видео «Особенности сборки твердотопливного парогенератора своими руками»:

Выполняем монтаж парогенератора

По понятным причинам твердотопливные парогенераторы использовать внутри помещений бань либо парных нецелесообразно. Для этих целей потребуются электрические агрегаты. При монтаже оборудования следует обратить внимание на состояние шлангов – они должны быть без перегибов и иметь небольшой наклон. Это необходимо для свободного стока конденсата.

В ходе подключения энергетической установки к электросети следует использовать устройство защитного отключения. Мощность УЗО будет составлять 10−30 мА в зависимости от типа нагрузки и вида помещения. Обратите внимание, что парогенератор является мощной травмоопасной электроустановкой. По этой причине его монтаж должен сопровождаться обязательным подключением заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для данного типа парообразователя подойдёт эмалированная либо оцинкованная глубокая посуда. Лучше использовать для изготовления агрегата скороварку по той причине, что внутри неё уже встроен нагревательный элемент, к тому же она отличается отменной герметичностью. При создании паровой установки для самогонного аппарата следует снабдить агрегат предохранительным клапаном. Данный элемент необходим для стравливания давления внутри ёмкости. Помимо этого, потребуется закрепить штуцер, который необходим для вывода потоков пара.

Чтобы контролировать уровень воды внутри ёмкости, нужно установить трубку (гофрированный металлический шланг). Для контроля над температурой нагрева рекомендуется использовать термометр. Что касается перегонного куба, в этот элемент конструкции нужно также установить штуцер, предварительно просверлив в его нижней части отверстие. К нему следует подключить пароотвод и перфорированную трубку, закрученную по спирали. Через неё выводятся потоки пара. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Как своими руками сделать парогенератор для мойки двигателя – нюансы

Для организации мойки двигателя следует соорудить мобильный электрический парогенератор для авто, который нужно подключить к водопроводу при помощи гибких шлангов. Подача пара осуществляется в данном случае под давлением, поэтому потребуется пистолет с распылителем и небольшая компрессорная установка.

Изготавливаем своими руками парогенератор для отогрева труб

Как и в предыдущем случае, парообразователь должен быть мобильным, чтобы установку можно было перемещать на значительное расстояние. Помимо гибких шлангов, для подключения установки к водопроводу потребуются электрические кабели аналогичной длины.

Рассмотрим подробно, как сделать своими руками парогенератор для универсальных целей из хлама. Таким генератором можно промывать детали бытовых приборов, которые нельзя демонтировать, к примеру, радиаторы кондиционеров.

Основные причины поломки парогенераторов

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование. Если вода жёсткая, рекомендуется сливать её остатки из резервуара, а также мыть внутренние поверхности конструкции уксусной либо лимонной кислотой. После обработки агрегат следует тщательно промыть проточной водой.

В обязательном порядке перед использованием парогенератора необходимо проверять агрегат на наличие в нём рабочей жидкости. Её отсутствие может привести к перегоранию нагревательного элемента. Уважаемые читатели онлайн-журнала Seti.guru! Делитесь в обсуждениях с другими посетителями нашего ресурса своим опытом в изготовлении парообразующего оборудования, а также предлагайте решения по его усовершенствованию.

Загрузка…

Парогенератор для авто своими руками из подручных средств

На чтение 6 мин. Просмотров 12.2k. Опубликовано 29.10.2018 Обновлено 29.10.2018

Использование парогенератора помогает выполнить большинство работ по очистке салона авто, а также некоторых деталей машины. Компактные размеры и несложный принцип действия позволяют сделать подходящий парогенератор своими руками буквально из любой подходящей техники.

Виды парогенераторов

При помощи данного приспособления можно значительно облегчить свою жизнь.

Парогенераторы прекрасно дезинфицируют и очищают загрязнения, помогают разморозить трубы и двигатель автомобиля в мороз, а также станут незаменимым помощником для прочистки фильтров.

Работают эти приборы по-разному, поэтому принято выделять пять типов конструкции.

Парогенераторы бывают:

• Электрические, работающие от сети. Промышленные модели обычно требуют подключения к обычной розетке в 220 В, а промышленные — 380 В.
• Печные парогенераторы используют в качестве нагрева твердое топливо (уголь, дрова).
• Электродная паровая печь, в которой в качестве нагревательного элемента используются электроды.
• Индукционные парогенераторы, принцип работы которых — преобразование электромагнитного поля.
• Ультразвуковые парогенераторы испаряют пар при помощи звуковых колебаний.

Самостоятельно проще всего сделать электрический парогенератор, используя для этого подходящие элементы. Парогенератор для авто можно сделать из хлама, который несложно найти в любом доме.

Устройство и принцип работы

Самые простые изделия состоят из:

• резервуара для воды;
• нагревательного элемента
• подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена. Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками.

Суть работы парогенератора:

• В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
• При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

Нередко именно паром можно удалить масляные пятна или глубоко въевшуюся грязь.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Парогенератор своими руками

Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.

Выбор емкости

Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.

Сделать своими руками парогенератор максимальной мощности можно из старого газового баллона, предварительно очистив его от возможных остатков и соорудив подходящий трубопровод для подачи пара.

Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.

Выбор нагревательных элементов

Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.

Главное условие — источник нагрева должен легко меняться в случае выхода из строя.

Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.

Монтаж парогенератора

Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).

Для громоздких конструкций предпочтительней будет использовать автоматический подвод воды, чтобы не допустить сгорания нагревательного элемента.

Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.

Все работы можно разделить на следующие этапы:

• Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
• Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
• Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
• Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
• Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.

Обязательно следует продумать систему безопасности. Принцип ее работы — отключение нагрева по достижению заданного максимального параметра температуры и давления.

Подобные датчики можно приобрести отдельно практически в любом строительном магазине.

Тестирование и устранение неполадок

После сборки самодельный парогенератор должен быть должным образом протестирован. Проверяется герметичность емкости и установленной фурнитуры, скорость нагрева воды и работа датчиков.

Для подключения к сети предпочтительней установить УЗО (устройство защитного отключения) и заземляющий контур. После этого можно проверить скорость нагрева и объем выделяемого пара.

Возможные неполадки в работе устраняются регулировкой клапанов и отладкой автоматической системы безопасности.

Техника безопасности

В процессе эксплуатации самодельного парогенератора важно соблюдать правила безопасности.

Все нагревательные элементы, используемые в создании такого устройства, должны быть заизолированы, а контур — заземлен.

Чтобы исключить выход из строя генератора при работе без воды, следует ориентироваться на показания датчика контроля заправки баллона.

Парогенератор своими руками изготовить довольно просто, главное иметь в распоряжении необходимый инвентарь и знать основные принципы работы устройства. Благодаря полезным рекомендациям нашей статьи вы сможете собрать несложное устройство для бытовых нужд.

Видео инструкция по сборке парогенератора:

Электрический парогенератор 2квт своими руками

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

• Медная трубка со специальными пароотводами — диаметр 1 дюйм.
• Тонкая медная трубка — диаметр 6 мм.
• Стальная воронка для залива воды.

Инструменты

• Водопроводная пайка (95% олово)
• Паяльник

Сборка конструкции паровой пушки

1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.

2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.

3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.

5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.

6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.

7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Принцип изготовления парогенератора

Изготавливать парогенератор лучше всего из посуды с герметично закрывающейся крышкой. Идеальным вариантом станет скороварка, так как функция парообразования заложена в конструкции с самого начала.

Размеры емкости для нагрева воды будут напрямую зависеть от того объема пара, который вы хотите получить. В противном случае аппарату придется работать непрерывно, что негативно скажется на его сроке службы.

Нагрев воды в электрическом парогенераторе осуществляется при помощи нагревательного элемента. В этом качестве могут послужить электрическая (газовая) плита или ТЭН. Оптимальным вариантом является именно ТЭН. Так как его можно разместить внутри корпуса парогенератора. По сути ТЭН – это большой кипятильник, который можно приобрести в любом магазине хозтоваров.

При выборе ТЭНа важно определиться с его мощностью, которая будет зависеть от размеров камеры для нагрева воды. Если нет желания тратиться на кипятильник, можно разобрать старый электрочайник или самовар

Следует помнить, что крепление нагревательных элементов в современных электрочайников отличается от приборов старого образца, а потому потребуется устанавливать его внутри рабочей камеры другим способом. При необходимости можно установить внутри скороварки несколько ТЭНов.

При установке нагревательных элементов необходимо соблюдать несколько правил:

• трубки не должны касаться стенок и днища камеры;
• расстояние от поверхности должно быть не менее 10 мм;
• при установке следует использовать изолирующие шайбы, которые предотвратят нагрев стенок посуды;
• отверстия, через которые устанавливается ТЭН, должны быть герметизированы снаружи и изнутри. Для этого лучше всего использовать термостойкие силиконовые прокладки.

Для эффективной работы парогенератора необходимо обеспечить постоянный приток свежей воды. Для этого над рабочей камерой следует расположить еще одну емкость. Размеры ее должны быть больше, чем размер преобразователя. Для этого в дне рабочей камеры делается отверстие, в которое вставляется медная трубка небольшого диаметра. Через эту трубку будет поступать свежая вода. Для более продуктивного парообразования трубку следует располагать ниже нагревательных элементов.

Сборка самодельного парогенератора очень простая, но, если неправильно соединить элементы, аппарат может быть опасен для здоровья и даже жизни.

Что такое парогенератор

Устройство, которое превращает воду в пар, называют парогенератором. Он позволяет расширить возможности бани и возродить традиции древнеримских терм. С помощью аппарата вы можете делать влажный и сухой пар, все зависит от ваших пожеланий.

Парогенераторы для бани не занимает много места, он компактен, чем и отличается от традиционной банной каменки. Поэтому его можно поместить даже в баню скромного размера.

Вес устройства небольшой, с ним свободно справится один человек. Не обязательно приглашать и специалистов для его установки, ничего сложного в этом нет.

Из чего состоит парогенератор

Конструкция напоминает прямоугольник или близко к нему форму.

Аппарат состоит из:

• парообразователя;
• блока подготовки воды;
• насоса, который обеспечивает движение пара и воды;
• бака для воды;
• блока управления;
• датчиков безопасности.

Взгляд на устройство парогенератора

С внешней стороны устройства размещают:

• патрубок для подачи в него воды;
• кран для резервного слива;
• разъемы датчиков;
• панель управления;
• соединительные выходы паропровода.

Технические возможности

Парогенератор запрограммирован на несколько режимов и функций. Например, он может делать более мягкий пар, который отличается своей структурой от того, который получается после брызгания водой на раскаленные камни. Параметры задаются на пульте управления.

Аппарат держит заданную температуру пара в границах 35-95˚С. С помощью датчиков вы можете осуществлять ее регулировку и рабочие временные интервалы.

Кроме того, автоматика может поддерживать и необходимую температуру в помещении в диапазоне от + 20˚С до + 90˚С. Современные аппараты часто комплектуются ручным пультом, который управляет парогенератором на расстоянии.

Многие модели могут имитировать режимы разных бань. А также, вы можете создать в парилке необходимые ароматы. Парогенераторы для бань снабжены устройством, в отверстие которого достаточно капнуть фито-препарат и вы получите на выходе необходимый запах пара. Самые дорогие аппараты имеют в конструкции встроенный блок, защищающий их от накипи.

Типы устройств

На рынке есть два варианта парогенераторов:

• автономные, где придется вручную наливать воду;
• автоматические, которые набирают воду самостоятельно.

Подавляющее большинство устройств таких типов работают в автоматическом режиме, контролируя количество воды в баке, температуру пара и воздуха в парной бани.

Монтажная схема подключения

Расчет

Есть определенная зависимость между объемом парилки и мощностью устройства. Для бытовых нужд достаточны парогенераторы мощностью 4 — 16 кВт. В тоже время промышленные аппараты, которые устанавливают в общественных саунах, могут быть гораздо мощнее.

При объеме парилки 4-5 м3 достаточно будет мощности в 4-5 кВт. Для помещения в 10-13 м3 — следует приготовить аппарат на 8-9 кВт. Парная на 15-18 м3 должна комплектоваться парогенератором мощностью от 12 кВт.

Прежде чем узнать, как сделать самому такое устройство, следует понимать, что электрическое оборудование, работающее во влажной среде, должно соответствовать высочайшим требованиям. Поэтому устройства изготавливают с большим запасом прочности, что влияет на их конечную стоимость. Например, цена бытового парогенератора будет в пределах $1000.

Электрический парогенератор для саун

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для такой разновидности парогенератора подходит посуда из эмали или цинка. Оптимально применять для создания устройства скороварку, так как в ней уже интегрирован ТЭН. Более того, её отличает отменная герметичность. В процессе создания пароустановки для самогонного аппарата необходимо оснастить устройство клапаном предохранения. Такой элемент требуется, чтобы стравливать избыточное давление в резервуаре. Кроме того, понадобится зафиксировать штуцер, необходимый для выведения пара.

Для осуществления контроля содержания воды в резервуаре требуется монтировать трубку (гофрированный шланг из металла). Чтобы контролировать температурные показатели нагрева, рекомендовано воспользоваться термометром. Относительно перегонного куба, то в данную составляющую конструкции необходимо монтировать штуцер, заранее просверлив внизу отверстие. К нему подключают отвод пара и перфорированную трубу, которая закручена по спирали. Благодаря ей происходит выведение пара.

Генератор пара для самогонного аппарата ФОТО:  gradusinfo.ru

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

• Датчика безопасности.
• Ёмкости для воды.
• Насоса для движения воды и пара.
• Подготовительного блока для воды.
• Блока парообразования.
• Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

• Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.

• Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

• Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.

• ТЭНы. Для нагрева воды используются устройства различной степени мощности.

• Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Программное обеспечение

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 — Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение для модификаций
33210A	33220A
Идентификационное наименование ПО	—	—
Номер версии (идентификационный номер ПО)	Не ниже 1.04 A	Не ниже 2.07A
Цифровой идентификатор ПО	—	—
Другие идентификационные данные (если имеются)	—	—

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.

Подготовка к работе[править | править код]

Для работы парогенератора требуется подаваемая к нему извне тепловая энергия (еТЭ), от количества которой зависит скорость увеличения температуры. Воду можно подавать при помощи из установленного вплотную к парогенератору прибора, но наиболее эффективно делать это с помощью жидкостных труб из мода BuildCraft. Также следует установить трубу или баки для вырабатываемого пара еще до начала работы, иначе пар будет уходить в окружающее пространство.

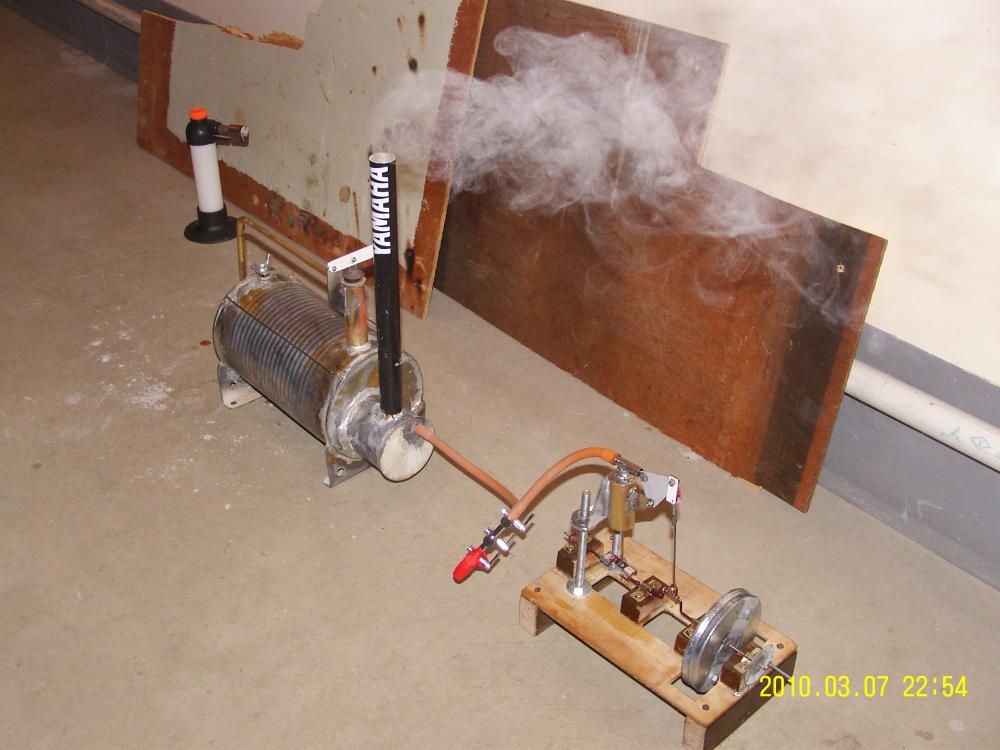

Парогенератор, готовый к работе. Для подачи тепла к машине используются три твердотельных теплогенератора, поставленных вплотную

Следует учитывать, что при нагревании воды образуется достаточно много пара, поэтому рекомендуется выделить как можно больше места для вырабатываемого материала.

Паровая пушка: принцип действия

Паровая пушка

Паровая пушка позволяет использовать для приготовления пара не верхнюю часть каменки, а её дно, которое одновременно является сводом топки. Для этой части печи характерно следующее:

1. Она является более горячей, чем верхние камни (разница температур может достигать 200–300 градусов).
2. За счёт непосредственного контакта с огнём быстрее восстанавливает температуру после генерации пара.
3. Во время топки разогревается гораздо быстрее камней, следовательно, для пользования парной не придётся ожидать полного прогрева каменки.

Пушка конструируется таким образом, чтобы она решала несколько задач:

1. Обеспечивала подачу воды на дно каменки (лучше, если это будет кипяток).
2. Несколько придерживала образующийся пар, давая ему возможность перегреться и таким образом превратиться из сырого (тяжёлого) в сухой (лёгкий). Перегретый пар под давлением как бы выстреливает, за что данное устройство и назвали паровой пушкой.
3. Направляла генерированный пар в каменку, чтобы он, повторно ударившись о камни или дно, измельчился ещё больше и дошёл таким образом до идеальной кондиции. В этом случае тепловая энергия камней тратится не на парообразование, а только на догрев пара, поэтому они остывают совсем чуть-чуть.

Выпускаемые сегодня в заводских условиях паровые пушки имеют самую разную конструкцию, подчас довольно сложную. Но существуют и простые варианты, вполне доступные для самостоятельного изготовления. Один из них мы сейчас и рассмотрим. На его примере понять принцип действия подобных устройств будет проще.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

• Камни в печи обязательно разогреть до определённой температуры;
• Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
• Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

• Ёмкость для воды;
• Систему очистки жидкости;
• Нагревательный элемент;
• Парообразователь;
• Насосы для подачи воды и пара;
• Контрольно-измерительные приборы;
• Аварийные датчики и клапаны;
• Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Чем же хороша баня?

1. Из-за высоких температур с потом выходят шлаки и токсины.
2. С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
3. В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
4. Профилактика болезней легких и ангины.
5. Сауна и баня помогут избавиться от лишних килограммов.
6. Поможет сохранить здоровыми кожу и волосы.

«Но баню возможно сделать только в частном секторе» — скажете вы. «Ведь баня — это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»

Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня — вполне реальная затея.

Сооружаем парогенератор сами: два проверенных способа

Но для многих электрический парогенератор для бани – сродни пару из открытого электрочайника. Таковые, считающие себя истинными ценителями настоящей русской бани, сооружают парогенератор для бани своими руками, не отделяя его при этом от печи. И пар получается действительно на славу, без какого-либо электричества!

Парогенератор в печи – проще простого!

Итак, первое, что нужно сделать – это увеличить инертность самой парилки. Самый простой способ – увеличить массу камней, и если в вашу печь влезает не более 60-80 кг, то можно сделать дополнительное корыто из оцинкованной сетки. Установите его прямо на печь. Далее следуйте такой инструкции:

• Шаг 1. Уложите нижний слой камней.
• Шаг 2. Установите паровые пушки.
• Шаг 3. Избавляемся от жесткого инфракрасного излучения от металлических поверхностей – по возможности обложите печь кирпичом. Трубу с экономайзером закройте листами магнезита, предварительно повесив их на каркас. Для этого сделайте дюралевые заготовки и привинтите на каркас листы так, чтобы между ними остались щели – для конвекции.
• Шаг 4. Доложите еще камней, чтобы путь к излучению был полностью перекрыт.

Вот как это выглядит на фото:

Полноценный парогенератор – из подручных средств

Вот еще один способ сделать парогенератор для бани своими руками:

• Шаг 1. Раздобудьте пустой газовый пропановый баллон – такого объема, какой вам нужен.
• Шаг 2. Выпустите из баллона абсолютно весь газ и аккуратно снимите латунный клапан.
• Шаг 3. Вымойте внутреннюю часть с помощью моющего средства для посуды – до тех пор, пока полностью не исчезнет запах газа.
• Шаг 4. Теперь баллону нужно дать хорошо высохнуть.
• Шаг 5. В нижнюю часть баллона врезаем ТЭНы (по 3 кВт на 10 л воды). Их крепление должно быть рассчитано на возможность выдержать не менее 6 атмосфер и не быть закрученным «намертво» – когда ТЭНы перегорят, их нужно будет поменять.
• Шаг 6. В верхней части баллона поставьте 4 трубки со специальной резьбой для приборов автоматики. Туда же – клапан для сброса давления и клапан заправки водой.
• Шаг 7. Сбоку баллона, на расстоянии 10 см от самой верхней точки, приварите трубку с шаровым краном – он будет открываться при заполнении парогенератора водой. Как только с него потечет вода, значит, уровень уже достиг максимума.
• Шаг 8. Теперь латунный клапан баллона нужно доработать: распилите его пополам. Уберите верхний стержень и рассверлите отверстия диаметром 15 мм. Далее нарежьте резьбу.
• Шаг 9. Накрутите шаровой кран для отбора пара.
• Шаг 10. Приобретите стрелочные манометры для контроля за давлением и температурой. Соедините эти приборы последовательным образом, чтобы при любой опасности отключался нагрев.
• Шаг 11. Разместите готовый парогенератор в отдельном сухом помещении возле парилки. А чтобы не образовывался конденсат, длину паропровода до парной сделайте минимальной.

И последнее: к процессу установки парогенераторов в баню есть серьезные требования по безопасности – едва только произойдут малейшие отклонения от нормы, прибор должен автоматически отключиться

В общем же, чтобы правильно установить такую технику в парную, не обязательно вызывать даже специалиста – вы волне справитесь сами, важно только правильно прочитать инструкцию

Вот и все! Этого домашнего парогенератора достаточно, чтобы без проблем достичь в парилке высокой влажности – а это уже есть режим настоящей русской бани, с ее мягким паром и насыщенным влагой воздухом.

Правила ухода за парогенератором для бани

Электрическая печь для образования пара обладает одним важным преимуществом – простотой в обслуживании. Эксплуатировать подобный агрегат легко и под силу даже начинающему банщику.

Главное условие – своевременное удаление остатков накипи с нагревательных элементов, чтобы предотвратить перегрев и поломку прибора. Для очистки тэнов рекомендуется использовать безопасную химию для бытовых приборов.

Чтобы предотвратить появление накипи, в воду добавляют специальные смягчающие средства или устанавливают дополнительные фильтры, а после эксплуатации устройства сливают оставшуюся жидкость.

Соблюдение установленных правил обеспечит надежную защиту от накипи и продлит срок службы прибора.

Знатоки парной оценят преимущества парогенераторной установки, поскольку такое приобретение станет надежным помощником для организации банного досуга

Кроме того, подобный аппарат можно изготовить собственноручно из подручных средств, уделяя повышенное внимание элементам безопасности

Список источников

• legkovmeste.ru
• HouseChief.ru
• homius.ru
• zenplanter.com
• bane.guru
• stroy-banya.com
• all-pribors.ru
• orchardo.ru
• kotel.guru
• minecraft-ru.gamepedia.com
• SdelatBanyu.ru
• 9ban.ru

Поделитесь с друзьями!

Самодельный парогенератор для производства самогона

новый парогенератор и барботер (самогон)

Парогенератор и самогонный куб из пивного кега своими руками от Юрия Ивановича

Попугай для самогона своими руками за 10 минут.

самагонный аппарат

Непрерывный парогенератор. Греем затор

Как сделать мощный парогенератор из хлама.

16л. Самогона за ЧАС!?

Первый перегон на ПВК «Пепелац 250»

Видео Yurok Oven. Парогенератор «Юрок». Ч.1.

Самогон из яблок, рецепт, Двойная дистилляция

Также смотрите:

• Как вернуть долг за самогон
• Самогон температуры масла
• Самый экзотический самогонный аппарат
• Какие добавки нужно добавить в самогон чтобы улучшить вкусовые качества
• Элементарная конструкция самогонного аппарата
• Самогон пчелка рецепт
• Отбор голов и хвостов при изготовлении самогона
• Хлебная закваска для самогона
• Самогонный аппараты серии дома 2
• Найти как сделать в домашних условиях самогонный аппарат
• Можно ли применять черные металлы для изготовления самогонного аппарата
• Феникс россия самогонные аппараты
• Самогонка из сахарной свеклы видео
• Имитация виски в домашних условиях из самогона
• Самогонка с черносливом и ванилью

Главная » Новости » Самодельный парогенератор для производства самогона

Самодельный парогенератор для воскотопки | Блог Сергея Самойлова

Я все в поисках оптимального варианта воскотопки. Увидел ролик Евгения Перевалова, как он смастерил самодельный парогенератор для воскотопки – и все, загорелся идеей сделать такой же. Во сне прям видел, как я его делаю…

Агрегат не требует больших вложений, маленький, компактный, на выходе пар нагревается до 300 градусов.

Съездил на пункт приема металлолома, набрал нужных заготовок, заплатив за все 150 грн.

Маленький газовый баллон будет в качестве топки, труба 60 мм – дымоход, труба 110 мм – регистр для вторичного подогрева пара, труба 140 мм – емкость для воды. Купил еще кусок трубы с резьбой для заливной горловины. Штуцер и колено для подачи пара нашел дома. Вот и все детали. Да, еще электроды и круги для болгарки обошлись в 50 гривен. Итого  — немногим более 200 грн.

Полдня обрабатывал весь этот лом, зачищал ржавчину в местах, где будут сварочные швы, вырезал отверстия болгаркой. Потом сварил все воедино электросваркой. Сварщик из меня никакой, но старался, как мог, чтобы вода не просочилась.

Вот такой получился самодельный парогенератор для воскотопки.

Дымоходная труба проходит насквозь через емкость для воды. Воды помещается 5 литров. Она закипает, пар переходит в регистр, там вторично нагревается от раскаленного дымохода и выходит через штуцер наружу.

Для подачи воздуха под очаг я использовал пластину, вырезанную из газового баллона. Прорезал щели – получилось подобие колосника.

Сразу же испытал свою печку. Разгорается быстро.

Потом начинает гудеть, вода закипает за считанные минуты. Но эффекта реактивной тяги нет, как предполагалось изначально. Эта печка должна работать по принципу «ракетной печи», в которой тяга создается не в трубе, а в колене, где топка переходит дымоход. Здесь нет поддувала и колосника, как в обычной печке, но тяга намного сильнее, и на полной мощности столб огня должен вырываться из трубы.

В общем, я просмотрел еще кучу видео на эту тему, усвоил некоторые нюансы, постараюсь переделать свою конструкцию, потом расскажу, что получилось.

Несмотря на недостаточную тягу, парогенератор работает хорошо. Когда печь прогревается, начинает из штуцера бить струя пара.

Еще чуть погодя пар становится почти невидим, но давление его увеличивается. Поднесенная к штуцеру пластиковая бутылка сразу коробится.

Спичку зажечь о струю пара мне не удалось, но, думаю, скоро смогу показать и этот фокус.

В общем, идея мне понравилась, и воплощение своевременное. После сезона у меня накопилась куча сотов для перетопки – просто старых, и от семей, которые пришлось уничтожить. Теперь я под свой парогенератор в качестве воскотопки приспособлю пивной алюминиевый бочонок (на втором фото на заднем плане валяется), туда десять рамок должно войти. Будут у меня и соты на воск перетапливаться, и сразу рамки дезинфицироваться паром.

Раньше, когда промышленной паровой воскотопкой работал, соты приходилось вырезать, а рамки дезинфицировать потом отдельно.

Сделаю воскотопку – расскажу. Воскотопку сделал, вот статья.

Чтобы получать новые статьи блога на свой e-mail, оформите подписку.

Буду благодарен, если поделитесь статьей в социальных сетях:

пошаговая инструкция + чертежи, фото

Паровая пушка (или парогенератор для бани) может использоваться в качестве дополнительного оборудования либо быть отдельным агрегатом. Это устройство чаще всего применяется для выработки лечебного мягкого пара благодаря добавлению ароматных трав. Агрегат можно приобрести в специализированных торговых сетях или собрать своими руками и сэкономить.

Сделайте свой отдых в бане более насыщенным, вместе с парогенераторами

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи.

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник — в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

В данном видео рассмотрим какой парогенератор для бани лучше:

Когда прибор используется совместно с печкой, то пар дополнительно подается еще и на камни. Такая схема позволяет продлить срок эксплуатации печи, а также сэкономить электроэнергию. Если же использовать парогенератор для парной в качестве самостоятельного устройства, то не нужно будет строить печь, но в такой ситуации придется больше платить за электрическую энергию.

Конструкция фабричного агрегата предполагает наличие следующих элементов:

• датчик безопасности;
• емкость для жидкости;
• блок подготовки воды;
• парообразователь;
• насос;
• пульт управления.

Генератор пара оснащается дисплеем, на котором отображается различная информация о работе агрегата.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

1. Промышленные применяются в общественных банях и саунах.
2. Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.

Если площадь парной не превышает 5 м², то достаточно установить агрегат мощностью 5 кВт. Паровая пушка на 8−9 кВт предназначена для установки в парной с площадью от 10 до 13 м². Для больших помещений нужно использовать агрегат с мощностью не менее 12 кВт. Все устройства мощностью от 9 кВт предназначены для работы в трехфазной сети.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

1. Электродный — жидкость нагревает электроток, проходящий через электроды.
2. ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
3. Индукционный — принцип работы напоминает микроволновую печь.

Наиболее простую конструкцию имеют электродные генераторы пара.

Рекомендации по изготовлению

На этапе разработки чертежа самодельного агрегата необходимо добиться того, чтобы с камнями печки соприкасалась максимально большая площадь металлических отводов для воды. Для этого трубы нужно располагать на минимальном расстоянии от камней.

Простейшее устройство

Даже при использовании простого парогенератора, баня будет иметь максимально комфортную температуру. Домашний мастер вполне сможет изготовить эффективный агрегат при минимальных вложениях. Для этого, кроме печки-каменки, потребуются следующие материалы:

• 2 гофрированные трубы большего сечения;
• шарики из фарфора, которые закладываются в печку;
• 2 гофрированные трубы меньшего диаметра.

Сначала необходимо в двух трубах большего сечения сделать равноудаленные друг от друга отверстия диаметром от 8 до 10 мм. Также потребуется загнуть оба конца трубы в сторону маленьких отверстий. Эти элементы конструкции укладываются отверстиями вверх на дно печки напротив друг друга. Затем в их загнутые концы нужно вставить трубы подачи жидкости с воронками. Выполнив эти действия, останется только полностью заполнить все свободное пространство печи фарфоровыми шариками.

Финская баня

Так как в электропечи пространство на дне прогревается не очень сильно, там можно разместить сосуд с отверстиями, для подогрева которого используются ТЭНы. Однако если печка имеет небольшие габариты, то лучше использовать вместо емкости медную трубку с отверстиями.

Расположенные вокруг трубы камни будут нагреваться примерно до +130…+180°, и жидкость будет испаряться, образуя достаточное количество пара. Так как пару потребуется определенное время, чтобы преодолеть слой камней, его температура станет оптимальной для парилки.

Монтировать в таком агрегате обратный клапан не нужно. Это связано с тем, что медная трубка малого сечения обладает небольшой прогретой массой в сравнении с объемом проходящей по ней жидкости. Именно вода и будет выполнять функцию предохранительного устройства.

Раздаточную трубу с отверстиями можно приобрести либо изготовить самостоятельно. Затем к одному концу нужно припаять длинную трубку меньшего диаметра, также изготовленную из меди. Соединение должно быть максимально качественным, так как устройство будет размещаться на дне горячей печки.

Ко второму концу длинной трубки крепится воронка, в которую будет заливаться жидкость. На этом процесс изготовления паровой пушки можно считать практически завершенным. Остается уложить раздаточную трубу на дно печи, а затем засыпать камнями.

Если владельцу бани не требуются различные дополнительные функции, которыми обладают заводские изделия, то вполне можно самостоятельно изготовить простой парогенератор для бани своими руками. С его помощью можно добиться максимального комфорта в парилке без вложения большого количества средств.

Power Your Home and Workshop With Steam: 17 шагов

First Спасибо за то, что прочитали мои инструкции. Работа над этим продолжается, я буду добавлять к этому руководству все больше и больше о том, как построить паровую турбину и электростанцию ​​для вашего дома. Как всегда, если вы обнаружите какие-либо опечатки или ошибки, пожалуйста, дайте мне знать, что я собираюсь рассказать вам много информации. Итак, приступим.

Я собираюсь показать вам, как я построил этот генератор мощностью 45 киловатт или паровую турбину для питания моего дома и бизнеса.Этому отряду пришлось очень постараться, чтобы оторваться от земли. Я попытаюсь показать вам, как построить эту красоту. Возможно, вы сможете построить его в меньшем масштабе. Это устройство не для любителей. Эта сборка очень сложная и опасная. Есть несколько вещей, о которых вам нужно знать при работе с высокой мощностью.

1. Уважайте власть. Это убьет вас в мгновение ока.
2. НЕ ПЫТАЙТЕСЬ В ПРОЕКТ, ЕСЛИ ВЫ НЕ ЗНАЕТЕ, КАК РАБОТАТЬ С ВЫСОКОМ НАПРЯЖЕНИЕМ И ПАРОМ ВЫСОКОГО ДАВЛЕНИЯ.
3. БУДЬТЕ РЕАЛИСТИЧНЫМ.Если у вас нет оборудования для сборки этого устройства, отправьте детали для изготовления.
4. Чего не знаете, спрашивайте. Я буду рад помочь кому угодно, чем смогу.

Всегда надевайте защитные очки и соответствующую защиту при работе с электроникой и паром.

Хорошо, это турбина и генератор, соединенные вместе на испытательном стенде. Это турбина моей собственной конструкции. Генераторная часть или, если быть более точным, генератор переменного тока, как уже упоминалось выше, имеет выходную мощность трехфазного переменного тока мощностью 45 кВт.Турбина, чтобы произвести тот уровень мощности, который требовался для работы на поразительных 100000 об / мин, это и есть 100000. Теперь это испортит вам день, если у вас серьезная неисправность, она работает на баллистических уровнях, поэтому, если у вас будет разрушительное или катастрофическое событие шрапнель убьет вас. Он буквально взорвался бы. Это превратит вас в красный туман. Тем не менее, я сохранил свои обороты на более респектабельном и безопасном уровне около 50000 оборотов в минуту, моя выходная мощность падает, как и следовало ожидать. Хотя на таких оборотах я чувствую себя безопаснее.Мои уровни мощности при 50 кОм составляют примерно половину моего верхнего предела 100 кОм, поэтому выходная трехфазная мощность составляет около 22 кВт.

Этого более чем достаточно для моих целей. Итак, вот схема и разбивка генераторной установки. Справа налево. Большие цилиндры находятся далеко справа, слева от генератора переменного тока этого большего алюминиевого корпуса находится камера турбины, вход в турбину осуществляется через серебряную линию высокого давления, которую вы видите, входящую в турбину. Этот LIne рассчитан на 10000 фунтов на квадратный дюйм при температуре более 800 градусов. Моя паровая установка работает при максимальной температуре 500 градусов по Фаренгейту, поэтому у меня есть много места для беспокойства от потенциального побега.О паровом агрегате речь пойдет чуть позже, прямо сейчас турбина. поэтому после того, как мы увидим входную линию слева от нее, вы увидите систему масляного насоса, я должен использовать турбинное масло, предназначенное для турбин самолетов. 150,00 за бочку 5 галлонов. Это отлично подходит для защиты подшипников. Я использую гидростатический подшипник в передней части турбины и керамический в задней части. оба рассчитаны на очень высокие обороты. Насос представляет собой стандартный электродвигатель переменного тока на 110 В, приводящий в движение винтовой насос для поддержания давления в гидростатическом подшипнике на уровне 55 фунтов на квадратный дюйм.масло также используется для охлаждения генератора во время работы. масло возвращается в ванну через радиатор или теплообменник.

чуть ниже части генератора справа вы можете увидеть датчик давления и настройку масляного фильтра. Я использую стандартный автомобильный передающий блок, чтобы получить более подробную информацию о давлении масла позже. В следующих шагах я покажу вам более подробную информацию о компонентах системы.

В верхнем ящике располагалась панель управления. Это основная компоновка генераторной установки.

Паровой двигатель и генератор мощностью 2 кВт

Эта страница представляет собой дневник о наших усилиях по созданию парового «резервного генератора» для зарядки наших аккумуляторов. По большей части у нас есть вся необходимая мощность от нашей небольшой солнечной батареи на 600 Вт и ветряной турбины диаметром 20 футов, но иногда мне действительно нужно запускать генератор, и я всегда считал, что паровой двигатель будет самым лучшим вариантом. веселье, плюс … Мне не нужно полагаться на бензин — вокруг меня много дерева!

Этот проект продвигался медленно в течение года, поскольку мы собрали все необходимые детали.Двигатель — 6-сильный паровой двигатель C&BC 1903 года. Я купил его на аукционе поблизости (украл) менее чем за 150. Он в очень хорошем состоянии, я считаю, что он был восстановлен и с тех пор больше не эксплуатируется. Котел мы получили примерно через год. Я предполагаю, что это примерно 4-сильный котел. Изготовлена ​​котельной компанией Look Out в 1940 году. Вроде в хорошем состоянии. Первым делом нужно было провести гидростатические испытания котла. Мы наполнили его до самого верха (на самом деле выше верха, потому что мы поместили трубы над котлом) водой, а затем приложили к нему давление воздуха 150 фунтов на квадратный дюйм и искали утечки.Он держался хорошо. Котел рассчитан только на 100 фунтов на квадратный дюйм, и мы будем запускать его немного ниже, чтобы у нас был некоторый запас прочности.

На рисунке выше изображено большинство других необходимых нам битов. Необходим паровой свисток — этот свисток является свистком журавля 1880-х годов. У нас также есть инжектор Penberthy диаметром 3/4 дюйма. Инжектор использует пар для нагнетания горячей воды в бойлер во время работы. Также на изображении выше показаны две капельные масленки для смазки крейцкопфа, паромер и обратный клапан, которые находятся между инжектором. и котел.Конечно, требуется много других клапанов, труб и т. Д. Важнейшими частями, не изображенными на рисунке, являются отрывной клапан (отрывной клапан — это предохранительный клапан, который открывается, если в котле давление превышает 100 фунтов на квадратный дюйм) и лубрикатор для двигателя, который впрыскивает масло в паропровод и поддерживает смазку цилиндра.

Практически полностью настроен и запущен. Пока все хорошо …

Наше первое испытание заключалось в установке на двигатель одной из наших ветряных турбин диаметром 10 дюймов. Этот генератор имеет КПД примерно 50% при выходной мощности 1000 Вт.С такой установкой мы могли легко работать с выходной мощностью 1 кВт, прекрасно зная, что генератор также рассеивает 1000 Вт тепла в статоре. Так что, хотя это было не очень эффективно, это был забавный тест, и я был уверен, что с генератором большего размера мы могли бы легко получить непрерывную выходную мощность 1500 Вт. С этим генератором на нем я мог произвести около 1 кВтч с 60 фунтами сосны деревянистой в качестве топлива. Неплохо не подумал …

Итак, мы начали строительство генератора большего размера.На фото выше 12 катушек для нашего трехфазного генератора. Статор идентичен тем, которые мы строим для более крупных ветряных турбин диаметром 17 дюймов, за исключением того, что мы изменили его форму (чтобы мы могли установить его на бетонную площадку) и немного по-другому намотали катушки. Эти катушки намотаны 4-мя жилами из проволоки №15 (что эквивалентно 9-ти мерной проволоке), и на каждую катушку приходится 40 витков.

На изображении выше мы отливаем статор из сложного винилового эфира, смешанного примерно 50:50 по объему с ATH (тригидрат оксида алюминия) в качестве наполнителя.

Вот статор устанавливается в форму — мы прижали к нему прозрачную крышку из оргстекла.

Генератор будет двухроторного типа с осевым потоком — точно так же, как и ветряные турбины, которые мы строим. Роторы со стальными магнитами имеют диаметр 18 дюймов и толщину 1/2 дюйма.

Есть один ротор со всем магнитом. На каждом роторе есть 16 магнитов NdFeB марки N40, их размеры составляют 1,5 x 3 x 0,75 дюйма. Опять же, это примерно то же самое, что и 17-футовая ветряная турбина.

Мы берем обвязочный материал из нержавеющей стали 3/4 дюйма, протягиваем его по окружности роторов и обрезаем примерно на 3/16 дюйма. Затем мы свариваем это вместе, чтобы получилась лента, которая не совсем подходит для ротора. Мы нагреваем его горелкой до тех пор, пока он не начнет окрашиваться (нержавеющая сталь при определенной температуре станет слегка золотистой). Когда он горячий, он расширяется, и мы опускаем его на ротор, и он там сжимается. Это добавляет некоторую страховку от магнитов при каждом вылете.

Как только лента проходит вокруг магнитных роторов, мы помещаем деревянный «островок» в середину и заливаем смесь винилового эфира, ATH и измельченного стекловолокна в ротор до самого верха ленты из нержавеющей стали. На фото выше готовый магнитный ротор, прикрепленный болтами к ступице прицепа. Это та же ступица прицепа Dexter 81-9A, которую мы используем на ветряных турбинах диаметром 10 футов. Для парового двигателя мне пришлось выбить кольца подшипников и расточить внутренний диаметр, чтобы он подходил к валу двигателя.

На валу двигателя установлен задний магнитный ротор.

Джордж и Том прикрепляют статор болтами между двумя кусками 2-дюймового стального уголка. Уголок будет служить в качестве основы, с помощью которой мы можем прикрепить статор к бетонной подушке.

На фото выше я прикрепляю статор к заднему ротору — затем я отмечал место для шпилек, которые мы вставляли в бетон. Мы просверлили бетон с помощью перфоратора 1/2 дюйма и установили шпильки для крепления статора.

Вот и все закончено. Пора наполнить котел, разжечь огонь и посмотреть, что будет!

Очень весело использовать все, что горит в качестве топлива. Нашим лучшим топливом в этой области является сосна … если бы у нас был дуб или что-то в этом роде. Я знаю некоторых людей, у которых есть деревянные лавки в городе, которые могут предложить хорошие маленькие кусочки твердой древесины.

Требуется около 40 минут, чтобы перейти от холодного бойлера к 80 фунтам пара, и это то место, где я люблю это запускать.На фото выше двигатель работает с регулятором наверху. В моем приложении регулятор на самом деле не требуется, потому что генератор переменного тока поддерживает постоянную нагрузку на двигатель. Однако, если генератор каким-либо образом отключится, регулятор не позволит двигателю разогнаться.

Этот генератор начинает заряжать мою батарею 48 В при 120 об / мин. При 200 об / мин мы генерируем чуть более 2000 Вт. Это довольно захватывающе — легко поддерживать такой уровень выходной мощности даже с древесиной низкого качества, которую мы имеем здесь.На этом уровне мощности генератор почти не нагревается, и все кажется очень эффективным. Мы действительно довели его до 3 кВт на короткое время, но я не смог удержать давление в котле. Похоже, лучшее, на что мы можем надеяться, — это мощность около 2,5 кВт … и это здорово! Намного лучше, чем я надеялся.

Очень весело, и мне нравится, когда все получается лучше, чем планировалось. Сила пара — невероятная штука — просто поразительно, сколько энергии можно сохранить в галлоне воды!

Green Steam Engine Home Page

Вот несколько примеров ниже разных двигателей:

Трехцилиндровый Паровоз

Три Генератор с прямым приводом цилиндра

Какой генератор используется в паровых двигателях?

В отличие от двигателей внутреннего сгорания, которым для развивают полную мощность, паровые машины имеют полную мощность на стартовой скорости.Мельница генераторы работают на низких оборотах (от 100 до 600 об / мин). Хотя паровые машины могут работать на высоких скоростях, для этого требуется больше пара, чем необходимо. это гораздо экономичнее запускать их медленно. Для выработки электроэнергии используйте тот же электрическая система, как для ветряных мельниц.

Четырехцилиндровый двигатель мощностью 15 л.с.

Генератор с прямым приводом и Система соревнований

Комплексные системы включают котел, рециркуляция пара (замкнутый цикл), горячая вода, водоочиститель, удаленное пространство отопление и производство электроэнергии.

Генератор от: www.windbluepower.com

Z Привод двухцилиндровый

Гибкий стержень, два цилиндра

Нажмите на видео ниже, чтобы увидеть пять различных двигателей в действии

Посмотрите видео ниже для солнечной энергии паровая система

Шесть цилиндров

Двигатель Z8

См. Лицензии страница для видео

Электричество для лодки, генератор, воздушный насос, водяной насос, нагнетатель отопления, вода. дистиллятор, тепловой насос, кондиционер, модели самолетов, лодок и поездов или различные приборы на любом топливе, которые будут нагревать воду, в том числе солнечные и геотермальный.Отработанное тепло двигателей или производственных процессов может также может использоваться для выработки пара для питания этого двигателя. Потому что это так легкий и компактный, его можно использовать в транспортных средствах для работы насосов на отходах нагревать; экономия энергии и топлива. Этот мощный и тихий двигатель это прорыв в использовании альтернативной энергии. Благодаря новому революционному запатентованному способу преобразования возвратно-поступательного движение во вращательное движение,

«Зеленый Паровоз »имеет резко упрощен поршневой двигатель.

Планы на строительство двухцилиндрового парового двигателя, подобного приведенному ниже, можно приобрести.

ПЛАНЫ ПОСТРОИТЬ ТРИ ДО ШЕСТНАДЦАТЬ ЦИЛИНДРОВЫХ ДВИГАТЕЛЕЙ ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ НЕТ В НАЛИЧИИ

Замедленная анимация, чтобы показать, как это работает. для демонстрации видео щелкните ссылку ниже:

(примечание: насос перед маховиком для рециркулировать конденсированный отработанный пар)

Обычно выхлопной пар конденсируется и закачивается обратно в котел для повышения эффективности.Маленький насос на двигателе закачивает конденсат в бойлер для замкнутой системы.

Сделай сам Планы на

Двигатель своими руками в планах 2-х цилиндровая, 10-сильная версия, сделанная в основном из серийных деталей

Свойства запатентованного кривошипно-шатунного механизма (так называемого «гибкого стержня»). трансмиссия «), изобретенная Робертом Грином, обеспечивает этот двигатель Преимущество устранения типичного коленчатого вала и кулачка, что требует смазка и прецизионная обработка.Он также предоставляет уникальные конфигурация, при которой цилиндры выровнены в том же направлении, что и главный вал. В результате получился компактный, легкий и тонкий двигатель, чрезвычайно прост в сборке и сборке.

Поршни и клапаны работают от короткого отрезка гибкий вал. Поскольку гибкий вал зафиксирован и не может вращаться, поршневые штоки и шток клапана удерживаются на месте при возвратно-поступательном движении. Цилиндры плавают, прикрепленные к шарнирному соединению в их основании.Много конструкции и веса типичного парового двигателя были исключены.

Уникальная особенность гибкого стержня Трансмиссия «заключается в том, что он производит прерывистое движение, в результате чего движение клапана останавливается в его открытом и закрытом положении во время включения и выхлопные ходы. Это обеспечивает более длительную синхронизацию клапанов при полном открытии. В комплимент, поршни остаются неподвижными, в то время как клапан перемещается между фазы. Выходной вал продолжает вращаться, пока поршни неподвижны.В В результате резко повышается эффективность. Общее трение двигатель уменьшен за счет небольшого количества легких движущихся частей, и использование шариковых подшипников повсюду. Гибкий стержень практически не подвержен трению, как изгибание похоже на пружину, в которой энергия, необходимая для ее изгиба, возвращается в равные суммы.

Этот двигатель может быть выполнен в различных конфигурациях и размерах. Для Например, можно изменить размер поршня и длину хода за пару секунд. минут.Один цилиндр может быть заменен цилиндром воздушного насоса для подачи воздуха. или перекачка воды. Он может иметь один или несколько цилиндров без увеличения количество подшипников. Современные материалы и методы были применены к этому паровому двигателю, чтобы достичь новых результатов и обновить мощность пара.

Двухцилиндровый генератор с прямым приводом

Двигатель показанный ниже, специально разработан для работы с солнечными коллекторами или небольшими котел, в том числе бытовые скороварки.Он развивает скорость, достаточную для устраняет ременные или зубчатые передачи и работает при давлении пара от 10 до 50 фунтов на квадратный дюйм.

Двигатель хорошо помещается в трубу для компактные конструкции.

Как видно на фото ниже, этот 2-цилиндровый двигатель / котел вырабатывает до 500 Вт. при давлении пара менее 20 фунтов. Котловая вода поддерживается автоматически. а тепло от выхлопных газов возвращается обратно в котел.Дистиллированная вода а горячая вода производится как побочный продукт. Котел модифицированный напорный плита с самоподающий насос. Он может работать на широком диапазоне видов топлива. Это чрезвычайно экономичен в строительстве и эксплуатации. Он идеально подходит для выживших, удаленной власти, помощь при стихийных бедствиях и районы, недостаточно обслуживаемые сетью. Лицензии также доступны для изготовления.

Щелкните ссылку, чтобы видео двигателя ниже.

Дистиллятор / нагреватель / генератор воды, управляемый малым 2-цилиндровый паровой двигатель

Это устройство производит много галлонов дистиллированной воды в день во время зарядки аккумуляторы, готовят горячую воду и обогревают помещения. Дистилляция спиртных напитков и продуктов питания приготовление пищи являются дополнительными функциями для этой системы. Здесь работает обычная бытовая скороварка. или небольшой водотрубный котел на слабом огне.Его замкнутая система рециркулирует тепло выхлопных газов и поддерживает уровень воды. в котле для повышения КПД. Эта модель парового двигателя управляет системой на 2,5 к Давление пара 30 фунтов на квадратный дюйм. Система масштабируется для более высоких требований. Имеется лицензия.

Внимание!

Роберт недавно опубликовал новую электронную книгу Зеленый

«Машины парового века» содержат описания и 100 тонких офортов и рисунков промышленные машины и паровые машины конца XIX века.Красиво детализированный офорты имеют качество обрамления и демонстрируют высший уровень технологии. Машины, выпущенные до OSHA, раскрывают внутренние механизмы шестерен, маховиков и конструкция перед правилами техники безопасности скрывает их от глаз. Эта книга также дает краткая история эпохи пара, а также вклад и наследие, которое все еще сохраняется использовать сегодня. В последней главе излагается возможное будущее технологий. и его актуальность для будущих поколений паросиловых систем.

Загрузите его здесь: Машины Steam Age

Лицензии защищены Патенты на коммунальные услуги, патент США № 6 647 813 подан в 2003 г. Патент США № 8096787 подан. 08.09.2008. PCT / US2009 / 048038, патент Китая №ZL 200980101659.3, патент Индии # 313376.

Для информацию о получении лицензий на производство перейдите на «Лицензии» страница.

Посмотреть «Лицензии» страница для FAQ

До недавнего выхода на пенсию у нынешнего владельца четыре патента, перечисленные выше, теперь доступны для покупки.Запрос по электронной почте или по телефону: 949 581 2529, электронная почта: mailto: [email protected]

См. Страницу продуктов на покупку патентов и технологий

Для дополнительную информацию о лицензировании или планах покупки отправьте по электронной почте: mailto: [email protected]

Контактная информация:

Роберт Грин (949) 581 2529

Как сделать собственный паровой душ

Домашний паровой душ своими руками

Для создания идеального парового душа нужно многое — от дизайна до материалов и паровых продуктов, которые вы выберете.Изучение того, что можно и чего нельзя делать, а также передовых отраслевых практик, может гарантировать, что конечный продукт будет вам нравиться долгие годы. В этом посте мы расскажем вам все, что вам нужно знать, прежде чем создавать собственный паровой душ.

[Примечание: если вы планируете сборную паровую душевую кабину, сначала прочтите наш обзор.]

Перед тем, как начать установку парового душа, следует учесть несколько моментов:

• Размер и расположение: паровой душ должен быть достаточно большим, чтобы вы могли сесть и расслабиться, но не настолько большим, чтобы мощность, необходимая для обогрева помещения, превышала запланированную электрическую мощность вашего дома.Поскольку пар поднимается вверх, идеален низкий потолок; цель — 7 футов (максимум 8 футов). Для достижения наилучших результатов паровой душ следует располагать подальше от внешних стен, особенно в более холодном климате. Вы также должны учитывать, как размер вашего помещения и используемые материалы повлияют на требуемую мощность вашего генератора. Воспользуйтесь нашим руководством по выбору размеров парогенератора, чтобы убедиться, что вы выбрали правильный размер.
• Окна и световые люки: по возможности избегайте расположения окон внутри парилки. Если вам необходимо окно, выберите одно с максимально возможным значением R и спросите производителя пара, какой размер генератора они рекомендуют.Мансардные окна никогда не следует использовать в парилке. Если у вас есть световой люк или сводчатый потолок, подумайте о том, чтобы построить крышу над паровым душем, но ниже потолка ванной комнаты. Вы можете построить крышу в виде полки с той же плиткой для ванны или уточнить у производителя душевых дверей, могут ли они поставить стеклянный потолок.
• Душевая дверь: поскольку дверь изолирует душ от остальной части ванны, ваш паровой душ фактически остается неотапливаемым пространством. Поэтому в паровом душе с внешней стенкой зимой будет очень холодно, если дверь оставить закрытой.Чтобы решить эту проблему, вы можете оставить дверь открытой, то есть оставить достаточно места, чтобы дверь могла открываться в комнату. Если вы не планируете оставлять дверь открытой, вам нужно будет добавить фрамугу в верхней части двери или установить лучистое отопление не только для регулирования температуры, но и для того, чтобы душ высох, чтобы предотвратить образование плесени.
• Расположение парогенератора: парогенератор может находиться на расстоянии до 25 футов от душа, но чем ближе, тем лучше. Ближайший шкаф — лучшее место для доступа к услугам.Подвала или чердака также может хватить, но пространство должно быть закрытым и защищенным от экстремальных температур. Помните, что для работы парогенератора вам понадобится как водопровод, так и выделенная линия электропередачи. Сливное соединение не является обязательным, но оно может увеличить срок службы генератора при регулярном обслуживании, особенно если у вас жесткая вода.
• После того, как вы примете во внимание эти детали, вы готовы приступить к проектированию и строительству парового душа. Основное различие между обычным душем и паровым душем — это интенсивность влаги, поэтому материалы, дизайн и качество конструкции имеют первостепенное значение.Стены парилки обычно состоят из задника, пароизоляции или мембраны, цемента, раствора и плитки, но у вас есть выбор, когда дело доходит до материалов и методов.

Генераторы перегретого пара

Простота установки на промышленные производственные машины и туннели

Энергосберегающие туннели

Отрасли, в которых используется перегретый пар: энергетика, очистка, обработка текстиля, целлюлоза и бумага, кулинария, сушка, дезинфекция и стерилизация, очистка и переработка, сушка краски, детали сушильных машин, повторное формирование поверхностей.Продукты питания и товары для хранения, табачные изделия, изделия текстильного комбината, одежда и другие текстильные изделия, пиломатериалы и изделия из дерева, биомассовая энергия, био-фармацевтика, исследования окисления (неорганические и органические), бумага и сопутствующие товары, паровой спрей в больницах, зеленый дом, почва, полиграфия и издательское дело, химикаты и сопутствующие товары, нефть и угольные продукты, нефтепереработка, резина и полимеры, нагнетание пара, эмульгирование, пластмассовые изделия, формование паровых боксов, кожа и изделия из кожи, камень, глина и изделия из стекла, цемент , Зерно, рапс, альфа-альфа.Как указать туннель автономной адресной книги.

Паровая плазма

Отрасли, в которых используется непрерывный пар: гидравлика, первичная металлургия, доменные печи и изделия из стали, готовые металлические изделия, промышленные машины и оборудование, электронное и другое электрическое оборудование, транспортное оборудование, инструменты и сопутствующие товары, химическая / нефтехимическая промышленность, электроника, Нефть и газ, этанол, предварительная обработка биомассы, пиролиз, масло, травы, паровой риформинг, сложные реакции получения метана и аммиака, водородный риформинг, биодизельное топливо, отделка, продукты питания, упаковка, печать, бумага, целлюлоза, переработка, лесные товары, Фармацевтика, Пластмассы, Резина, Батареи, Сушка электродов, Винил, Твердые биологические вещества, Санитария, Дезинфекция, Реакции WGSR, Газ h3O с низким содержанием кислорода, настолько сухой и иногда даже может использоваться для стерилизации, Восстановление почвы, удаление летучих веществ паром процессы дегидрирования пропана, целлюлоза, свинина / топливо для животных, очистка или эмульгирование шламов коры, реакции обратного сдвига водяного газа и вкусовые реакции, пиломатериалы и d / или эффективная сушка бумаги, сушка торфа / джута, реактор газификации, возможность создания вакуума в соплах эжектора с паром или паровоздушными смесями со скоростью выхода пара более 50 м / с, сушка текстиля, сушка.Набухающий крахмал, гранулы крахмала, желатинизация крахмала. Очистка с помощью MightySteam • Увлажнение для сухой и влажной атмосферы в керамике, бумажных рулонах и комфортная обработка, работа и движение паром, нагрев и стерилизация, вакуум, использование в печи. Распыление жидкостей, моторизация и модификация. Отходы в топливо прототипа и моделирования. Спросите у MHI образцы каталитических поверхностей Quasi R или керамических подложек, которые могут содержать катализаторы.

Паровые камеры

до 1300 ° C для исследований окисления и изучения контакта с пищевыми продуктами в среде чистого пара.

Пар для упаковки и текстиля

В то время как несколько приложений обеспечивают низкую энергоэффективность с использованием высокотемпературного перегретого пара, одним из типичных приложений является получение водорода с помощью парового риформинга метана или органических материалов, здесь более высокие температуры приводят к значительно большей эффективности реакций. Безопасность пищевых продуктов. Конфигурации сушилки: партия / шкаф, банка / барабан, непрерывная / конвейерная, дека, петля, чердак, лопасть, кольцо, рулон / цилиндр, роторная, полка / лоток / тележка, кожа (как искусственная, так и неорганическая), без натяжения, рама, башня , Туннель, деформация, паутина, калитка.Возможные типы осушителей: центробежная, комбинированная инфракрасная / конвекционная, ослабление проводимости CFC и HCFC, конвекция — противоток, конвекция — удар, конвекция — флотация, конвекция, сквозной воздух, осушение, вспышка, псевдоожиженный слой, инфракрасный — каталитический, инфракрасный — Длинноволновый, Инфракрасный — Средневолновый, Инфракрасный — Коротковолновый, Микроволновая печь, Радиочастота, Распыление, Пар, Вакуум. Источник энергии: двойное топливо, электричество, пар. Сушеные материалы, продукты питания, пасты / смеси, порошки, суспензии, твердые вещества, материалы на основе растворителей, материалы на водной основе.Производственный процесс: кальцинирование, отверждение, обезвоживание, сушка, сухой песок и паковочные формы, отделка, сплавление, гранулирование, термоустановка, акустика, исследования, термоусадка, ламинирование, профилирование влажности, пастеризация, предварительная и последующая сушка. Обслуживаемые отрасли: химическая / нефтехимическая, электроника, альтернативы котлам-утилизаторам, нефть и газ, биотическая и абиотическая очистка, этанол, биодизельное топливо, гидролиз, отделка, пищевая промышленность, упаковка, печать, бумага, целлюлоза, переработка, лесные товары, фармацевтика , Пластмассы, резина, функционализированный графит, графин, нитрид бора, винил.Биологические твердые вещества, включают стерилизацию, восстановление почвы — удаление летучих веществ паром, пульпы, борового топлива, шламов коры, сушку бумаги, реактор газификации сушки торфа / джута, сушку текстиля, сушку соли и рекультивацию. Если вы используете пар, пар, воду и паровоздушные смеси в пароперегревателях, лучший контроль может быть непосредственно с моделями OAB или HGA-M. Паровые туннели.

Системы

MHI используются для производства топлива, будь то газификация, пиролиз, сжигание, разложение или даже улучшение кинетики ферментации.

Рассматривали ли вы удаление Flash с помощью Steam или Cascade e-ion (удаление прошивки).

Самодельный генератор энергии WISE — Beyond Discovery

Генератор мудрости

Текст: Уильям Партлоу, пн, 22 марта 2021 г.

Wise Generator — это устройство, которое может практически использовать практически все, чтобы создавать энергию в любое время и в любом месте.Мудрый здесь означает «Независимо от входного парового двигателя». В этой уникальной системе используется революционный механизм, известный как Radial Pneumatic. Он использует как вакуум, так и давление для создания бесконечного потока энергии. Он оснащен поршнями специальной конструкции, которые также служат клапанами. В результате эта машина весит намного меньше, чем типичный генератор. Кроме того, он также может работать на солнечной энергии, дровах, простом воздушном компрессоре, а также на геотермальном тепле. Мудрый. Генератор может не просто использовать тепло, что делает его более надежным, он также может работать на вакууме для выработки гораздо большего количества энергии, это в дополнение к его способности использовать множество типов потенциально дополнительной энергии, такой как солнечное тепло, водяное тепло и биомасса, которые вы также будете должны иметь доступ к энергии и электрической энергии, когда электричество выходит из строя, вы в безопасности, когда газовые насосы закрываются, вы в безопасности.

The Wise Generator Summary

Рейтинг: 4,6 звезды из 11 голосов

Содержание: Ebook
Цена: 47,00 $

My The Wise Generator Review

Это одна из лучших электронных книг, которые я читал в этой области. Стиль письма был простым и увлекательным. Включенный контент стоил того, чтобы потратить мое драгоценное время.

Я даю этой книге наивысшую оценку, 10/10, и лично рекомендую ее.

С появлением электродвигателей, паровых турбин и других двигателей паровой двигатель стал второстепенным в качестве промышленного двигателя.Он обладает преимуществами надежности и рабочих характеристик, которые нельзя получить с другими драйверами, но также и недостатком в виде громоздкости и маслянистости отработанного пара. В более эффективных расширяющихся паровых двигателях используются отсечные клапаны для ограничения поступления пара в цилиндр во время начальной части хода, а расширение происходит во время оставшейся части хода. В более крупных двигателях используется несколько последовательно расположенных цилиндров для достижения полного расширения. Хотя этим типом двигателя можно управлять с помощью дроссельных клапанов, предпочтительным методом является изменение точки отсечки, что устраняет потери в дроссельной заслонке и позволяет изменять выходную мощность от нуля до максимальной проектной мощности.Таким образом, почти полное расширение достигается при частичных нагрузках и перегрузках, что приводит к эффективной работе во всем диапазоне нагрузок. Хотя этот тип двигателя …

Физик Джеймс Ватт удостоен чести в электрическом сообществе за термин Сватт. Он сделал различные усовершенствования и улучшения стационарных котлов и паровых двигателей. Говорят, что первое практическое использование паровой машины заключалось в подъеме (назовем это откачиванием) воды из угольных шахт.Почти все шахты затопились бы, если бы воду не откачивали из трюма, из шахты. До появления паровой машины шахтеры использовали детей и лошадей для подъема и переноски трюмной воды. Многие путают эти термины, но на самом деле у них есть точные определения. Если я должен поднять 10 фунтов на расстояние 10 футов, то я выполнил работу на 100 футов фунтов (10 фунтов x 10 футов 100). До появления паровой машины самой мощной силой для выполнения работы или приложения силы была лошадь.

Первичный двигатель — это устройство, которое сначала преобразует источник энергии в механическую силу.Типичными первичными двигателями являются двигатели внутреннего сгорания, газовые турбины, водяные турбины, паровые двигатели и электродвигатели. Обсуждение будет ограничено первичными двигателями, которые наиболее часто используются в современных операциях по бурению и добыче скважин. Это двигатели внутреннего сгорания, газотурбинные двигатели и электродвигатели.

В примере показана граница системы, соответствующая границам организации.Тот факт, что через эту границу есть входы и выходы, указывает на то, что система является открытой. Закрытые системы не имеют транзакций через границы системы. Рассмотрим простой пример, сравнивающий эти два основных типа. Скорость парового двигателя регулируется клапаном, который регулирует подачу пара. Если клапан регулируется помощником (сторонним агентом), система открыта, тогда как если клапан управляется регулятором, реагирующим на частоту вращения двигателя, система является закрытой.

Для оценки конкретных технологий существует огромное количество руководств и справочников по конкретным технологиям. Репрезентативная выборка приведена ниже. Маккей (1983) разработал руководство под названием «Проектирование, оценка и установка когенерации газовых турбин». Ko-vacik (1984) рассматривает вопросы применения как паровых, так и газотурбинных систем когенерации.Лимай (1987) собрал несколько тематических исследований по промышленным применениям когенерации. Хэй (1988) обсуждает технические и экономические соображения относительно применения когенерации в газовых двигателях, газовых турбинах, паровых двигателях и блочных системах. Кеклхофер (1991) написал трактат по технико-экономическому анализу парогазовых и паротурбинных электростанций с комбинированным циклом. Ганапати (1991) выпустил руководство по котлам-утилизаторам.

На этом рисунке кривошип является одинарным или консольным, который используется во многих паровых двигателях и некоторых мотоциклетных двигателях, но двухстворчатый тип с подшипниками на каждой стороне кривошипа практически универсален для двигатель внутреннего сгорания.Это проиллюстрировано на рис. 1.2, на котором показано поперечное сечение цилиндра, поршня и шатуна двигателя. На конце коленчатого вала установлен маховик. Форма и конструкция частей будут рассмотрены позже, здесь дано только достаточное описание, чтобы можно было понять их функции. Большинство паровых двигателей и несколько больших газовых двигателей работают по принципу двойного действия, в котором давление пара или газового сгорания действует попеременно с каждой стороны поршня.В этом случае цилиндр двусторонний, а поршень принимает форму симметричного диска. Сила, действующая на поршень, передается через «шток поршня» на внешнюю «крестовину», на которой установлен поршневой палец. Шток поршня …

Здоровье с середины 1960-х годов до настоящего времени. Двумя исследовательскими подрядчиками были Aerojet Liquid Rocket Company в Сакраменто, Калифорния, и McDonnel-Douglas Corporation в Ричленде, Вашингтон.Третья программа, начатая несколько позже в Thcr-moelectron Corporation, началась с парового двигателя цикла Ренкина. В результате прогрессивного развития двигатель стал «двигателем с приливным регенератором» и изменил свой характер на регенеративный двигатель с замкнутым циклом Стирлинга с конденсирующейся испаряющейся рабочей жидкостью. Наконец, четвертая программа по вспомогательным устройствам кровообращения, начавшаяся в начале 70-х годов, была отдельно профинансирована Комиссией по атомной энергии США и Westinghouse Electric Co Pittsburgh, Пенсильвания.Это началось как проект роторного парового двигателя, но затем перешло в проект двигателя Стирлинга с North American Philips Inc., Нью-Йорк, в качестве основного субподрядчика.

Соединение Ватта (рис. 10.43) было оригинальным механизмом, принятым Джеймсом Ваттом для привода его балочного парового двигателя. Эта связь состоит из двух рычажных тяг, поворачивающихся на конструкции кузова своими внешними концами и соединенных вместе на своих внутренних концах муфтой или уравнительным рычагом, который поворачивается в своем центре к середине задней оси.В среднем положении тяги параллельны, тогда как уравнительный рычаг перпендикулярен обоим (рис. 10.43 (b)).

Раздвижной тормоз (mech eng Тормоз, который срабатывает, перемещаясь наружу по внутреннему ободу барабана или колеса. Ik’spand-ig ‘brak extension (electr) Процесс, в котором эффективное усиление усилителя изменяется в зависимости от сигнала. По величине эффективное усиление больше для больших сигналов, чем для слабых сигналов, в результате получается больший диапазон громкости в аудиоусилителе и больший диапазон контрастности в факсимильной связи.(mech eng Увеличение объема рабочего материала с сопутствующим падением давления газообразной или парообразной жидкости, как в двигателе внутреннего сгорания или цилиндре парового двигателя. ik ‘span-shan

Основные черты фабрики в девятнадцатом веке На ней работало большое количество людей в огромных помещениях. У каждого оперативника была машина или группа машин, которые могли быть там для подготовки хлопка-сырца, его прядения или ткачества.Машины приводились в движение линейным валом, который, в свою очередь, приводился в движение паровой машиной с маховиком. Двигатель работал от котла, вероятно, хорошо известного ланкаширского типа.

Другие последствия индустриализации для безопасности были связаны с новыми и более мощными источниками энергии. Хотя в средние века использовалась энергия воды и ветра, эти силы были естественными и считались понятными.Однако паровая машина была чем-то новым. Первоначальный конденсационный двигатель был ниже атмосферного, но с изобретением Ватта и теорией Карно начались поиски более высокого давления и температуры пара.

Нечеткая логика вызвала жаркие споры и споры в течение последних трех десятилетий. Первая статья по теории нечетких множеств, которая сейчас считается основополагающей по этому вопросу, была написана Заде 61, который считается отцом-основателем этой области.В этой работе Заде неявно продвигал концепцию приблизительного человеческого мышления для принятия эффективных решений на основе доступной неточной лингвистической информации 62, 63. Первая реализация идеи Заде была осуществлена ​​в 1975 году компанией Mamdani 64 и продемонстрировала жизнеспособность нечеткого логического управления (FLC) для небольшой модели парового двигателя. После этой новаторской работы было разработано множество потребительских товаров, а также других высокотехнологичных приложений с использованием нечеткой технологии, которые в настоящее время доступны в Японии, США.С. и Европа.

Объем рабочего тела, в который было введено тепло в результате сгорания топлива либо вне двигателя, как в паровом двигателе, либо внутри, в результате сгорания горючей смеси в самом двигателе, в результате чего возникло выражение двигатель внутреннего сгорания (ВС).

Если двигатель транспортного средства можно заставить развивать максимальную мощность на всех скоростях, то, поскольку мощность TE x скорость, следует, что TE будет обратно пропорционально скорости движения.График TE в зависимости от скорости движения будет напоминать полную линейную кривую на рис. 25.8. Кривые TE для реальной комбинации двигателя и коробки передач будут касаться этой кривой постоянной мощности в одной точке (соответствующей скорости двигателя, при которой двигатель развивает максимальную мощность), но будут лежать везде внутри нее, как показано пунктирными линиями. . Кривая постоянной мощности представляет собой идеальную форму кривой TE, и ее форма приближается к форме кривой парового двигателя и тяговых электродвигателей, которую можно было бы получить с любым двигателем, если бы имелся бесступенчатый редуктор с КПД 100.

Этот диапазон температур больше в двигателях внутреннего сгорания, чем в паровых двигателях, следовательно, первые по своей природе обладают более высокой тепловой эффективностью, то есть они способны преобразовывать в работу более высокий процент от общего тепла топлива с которые они поставляются, чем последние. Даже в этом случае физические ограничения таковы, что тепловой КПД хорошего бензинового двигателя не превышает примерно 28.Оставшееся поданное тепло, которое не преобразуется в работу, теряется в выхлопных газах и охлаждающей воде, а также на излучение.

Первым крупным шагом в проектировании машин, который, в свою очередь, ознаменовал промышленную революцию, была разработка паровой машины. Проблема, с которой столкнулись инженеры в то время, заключалась в том, как контролировать скорость вращения двигателя без вмешательства человека.Из различных предпринятых методов наиболее успешным было использование конического маятника, угол наклона которого был функцией (но не линейной функцией) угловой скорости вала. Этот принцип был использован Джеймсом Ваттом в 1769 году при разработке флайбола или центробежного регулятора скорости. Так, возможно, родилась первая система автоматического управления машиной.

Новые повышенные требования к сальнику и стопе паровой машины очевидны.Старый руль направления древней лодки сдвинулся достаточно, чтобы изменить направление лодки. Возвратно-поступательный вал паровой машины находится в постоянном движении с большей скоростью и трением. Сравните температуру морской воды с температурой пара. На руле парусной лодки стопа сдерживала очень небольшое давление (глубина 2,31 фута — 1 фунт / кв. Дюйм). С усовершенствованием и усовершенствованием паровых двигателей давление быстро поднялось до 10, 30, 50, 100 и 200 фунтов на квадратный дюйм. Вскоре после разработки поршневого парового двигателя родился поршневой насос.Эти насосы могли герметизировать и создавать давление, но с одним недостатком. Расход или количество жидкости, которое может пройти через насос, зависит от двух факторов: во-первых, размера корпуса насоса, а во-вторых, скорости двигателя. Поршневой паровой двигатель по своей конструкции мощный, но медленный. С существующей …

Древние моряки медленно вращали вал руля, чтобы управлять лодкой.Эта древняя конструкция, вращающийся вал руля направления и сальник, существовала на протяжении веков до наших дней с начала летописных времен. Настал момент, когда вращательное действие сменилось возвратно-поступательным. В 1712 году поршневой паровой двигатель стал реальностью. Спустя столетие, после многочисленных неудач, пароход был представлен ожидающей публике, способной плыть вверх по течению против течения рек. Внутри двигателя пар отводился на поршень и возвратно-поступательный вал.Посредством механизма распределительного вала возвратно-поступательный вал приводил во вращение гребные колеса. Чтобы удерживать пар внутри цилиндров с поршневыми штоками и поршнями, была использована старая конструкция сальниковой коробки с ее корпусом коробки, сальником и материалом стопы.

Slide valve mech eng Скользящий механизм, закрывающий и открывающий отверстия для впуска жидкости, как в некоторых паровых двигателях.’slTd .valv рычажный механизм скользящего блока rus Механизм, в котором кривошип и скользящий блок служат для преобразования вращательного движения в поступательное или наоборот. ‘slTd — ig blak’ lig-kij Конвейер со скользящей цепью mech eng Транспортная машина для перемещения ящиков, банок, труб или аналогичных продуктов на простых или модифицированных звеньях набора параллельных цепей. ‘слТд-иг чан ксн’ва-ср

Cut nail des eng Плоский конический гвоздь, вырезанный из стальной пластины. Он обладает большей удерживающей способностью, чем проволочный гвоздь, и обычно используется для крепления полов.’kat .nal cutoff civ eng 1. Канал, построенный для спрямления потока или обхода больших изгибов, тем самым разгрузив территорию, обычно подвергающуюся наводнению или эрозии русла. 2. Непроницаемая стена, воротник или другая конструкция, размещенная под основанием или внутри устоев плотины для предотвращения или уменьшения потерь за счет просачивания по гладким поверхностям или через пористые слои. electr 1. Минимальное значение напряжения смещения для данной комбинации напряжений питания, которое просто останавливает выходной ток в электронной лампе, транзисторе или другом активном устройстве.2. См. Частоту среза. eng 1. Осечка в серии выстрелов из-за разрыва взрывателя из-за сдвига горных пород при взрыве соседних зарядов. 2. Линия на пластиковом объекте, образованная встречей двух половин пресс-формы. Также известен как защемление канавки вспышки. мех двигатель 1 ….

В открытом цикле, соответствующем турбине с атмосферным противодавлением, насос повышает давление воды от атмосферного в точке A до рабочего давления котла в точке B.Затем воду нагревают до температуры кипения (C) и упаривают при постоянной температуре (D). Перегрев представлен на диаграмме T-s линией D-E. Расширение до выхлопа при атмосферном давлении (вертикальная линия E-F) происходит в паровом двигателе, таком как турбина. Работа, извлеченная из процесса, представлена ​​верхней заштрихованной областью T-s диаграммы. Подвод тепла представлен заштрихованной областью плюс площадь прямоугольной области под линией A-F.

Использование энергии из далекого прошлого в настоящее резко изменилось.Первобытный человек сжигал дрова, чтобы готовить и согреваться. На протяжении большей части последних нескольких тысяч лет документированной истории единственными другими источниками энергии были мышцы людей и животных, ветер для парусов и ветряных мельниц и энергия воды. Промышленная революция 1800-х годов привела к использованию угля в паровых двигателях и локомотивах. Электроэнергия от гидроэлектростанций и угольных электростанций — новшество конца 1800-х годов. Нефть и природный газ стали основными источниками энергии только в двадцатом веке.Атомная энергия доступна всего около 50 лет.

Двигатель Стирлинга, изобретенный Робертом Стирлингом, впервые построенный в 1816 году и впоследствии произведенный в небольших масштабах, не является силовой установкой внутреннего сгорания. Его рабочий газ циркулирует по замкнутому контуру, попутно проходя через теплообменник. В замкнутом контуре используются такие газы, как водород, гелий и фреон.Первоначально это была жизнеспособная альтернатива паровому двигателю, например, в морской силовой установке, но еще предстоит доказать, что он конкурентоспособен с двигателем внутреннего сгорания для дорожных транспортных средств. Тем не менее, он может стать привлекательным благодаря практически нулевому расходу масла и длительным интервалам между заменами масла, длительному сроку службы, относительной тишине, потенциальному тепловому КПД от 40 до 45 при частичной нагрузке, приемлемости широкого спектра видов топлива в непрерывном режиме. горящий обогреватель и очень чистый выхлоп.Его недостатки — сложность, объемность и вес. Удельный вес двигателя 10 кВт составляет около 10 кВт кВт, но становится меньше по мере увеличения мощности …

Fi 2_ В основном используется для смазывания пружин — небольших деталей клапанов, клапанных масел 1 и т. Д. Паровых двигателей, двигателей внутреннего сгорания и других производителей энергии. Масленки с фитильным питанием используются для смазки коренных подшипников судовых паровых двигателей и других первичных двигателей, а также для смазки средних подшипников валов и различных машин всех типов.При подаче масла на шейки кривошипа горизонтальных паровых двигателей и других первичных двигателей часто используется так называемая масленка кривошипа (рис. 22). Кривошип (A) прикреплен к концу главного вала (H), который поддерживается основным подшипником. К шатуну кривошипа (B) прикреплена прямоугольная масляная трубка (C), имеющая на конце полое расширение (D), которое размещено. Коренные подшипники с кольцевым маслом часто используются в газовых и масляных двигателях. столько же стационарных паровых машин. Эта система используется для смазки ряда подшипников в закрытом корпусе и часто встречается в небольших…

Самый ранний воздушный двигатель, признанный Заринчангом (1972), был «атмосферным колесом» Амонтона во Франции, 1699. Другой ранний воздушный двигатель Х. Вуда в 1759 году использовал модифицированный атмосферный паровой двигатель Ньюкомена, работающий по принципу горячий или разреженный воздух ». В 1797 году Глейз Брук описал машину с открытым циклом, работающую на том, что можно назвать первым циклом горячего газа с составной рабочей жидкостью.Вскоре после этого, в 1801 году, Глейзбрук снова ввел первоначальное использование замкнутого цикла с многократным использованием одной и той же рабочей жидкости. В 1807 году сэр Джордж Кейли, помещик из Йоркшира, построил открытый цикл. двигатель внутреннего сгорания с горячим воздухом, который, вероятно, был первым двигателем такого типа, который работал должным образом. Кэли был пионером в области авиационного инженера и мудро осознал, что вряд ли ему удастся заставить какой-либо из своих планеров летать на тяге с современным паровым двигателем, поэтому он изобрел новую форму воздушного двигателя и, должно быть, был чрезвычайно разочарован, обнаружив его…

Wieseformula rus Эмпирическое соотношение для значений антидетонационной способности моторного топлива выше 100 по отношению к базису показателей эффективности по шкале Американского общества испытаний и материалов, в которой октановое число выше 100 связано с приращениями тетраэтилсвинца, добавляемого к изооктану. ‘ve-zs .for-mys-ls Wildfence eng Деревянная ограда около 16 футов (4.8 метров) квадратной формы и 8 футов (2,4 метра) в высоту с измерителем осадков в центре. Функция ограждения состоит в том, чтобы минимизировать водовороты вокруг измерителя и, таким образом, обеспечить улов, который будет репрезентативным для фактических осадков или снегопадов. ‘wTld .fens Willans line mech eng Линия (почти прямая) на графике, показывающая потребление пара (фунты в час) в зависимости от выходной мощности (киловатт или лошадиные силы) для парового двигателя или турбины, часто расширяемая, чтобы показать общий расход топлива (фунты в час) ) для газовых турбин, двигателей внутреннего сгорания и комплектных электростанций.’wil-snz .lTn winch mech eng Машина, имеющая барабан, на который наматывается трос, …

ksn’den-ssr .tranz’du-ssr трубы конденсатора mech eng Металлические трубы, используемые в устройстве теплопередачи, с паром конденсатора в качестве источника тепла и текущей жидкостью, такой как вода, в качестве приемника. ksn’den-ssr .tubs электрометр конденсационный См. емкостной электрометр. ks dens-ig s.lek’tram-sd-sr конденсационный двигатель mech eng Паровая машина, в которой пар выходит из цилиндра в вакуумное пространство, где пар сжижается. ksn ens-ig en-jsn Механизм условно-периодического движения Движение системы, в которой каждая из координат совершает простое периодическое движение, но соответствующие частоты не являются рациональными долями друг друга, так что полное движение не является просто периодическим. ксн’диш-сн-сл-э .пир-э ад-ик .мо-шсн

Steam engine mech rus Термодинамическое устройство для преобразования тепла пара в работу, как правило, в форме поршневого и цилиндрового механизма прямого вытеснения.’stem en-jan steam engine indicator eng Инструмент, который отображает давление пара в цилиндре двигателя как функцию смещения поршня. ‘stem en-jan’ in-da.kSd-ar steam gage rus Устройство для измерения парового молота mech rus Ковочный молот, в котором поршень поднимается, опускается и приводится в действие паровым цилиндром. ‘stem .ham-ar паровой испаритель mech rus Конструкция, использующая конденсирующийся пар в качестве источника тепла на одной стороне теплообменной поверхности для испарения жидкости с другой стороны. ‘Стем Хед-ад и’вап-а.raid-ar steam heating mech rus Система, в которой пар используется в качестве среды для комфортного или технологического нагрева. ‘stem’ hed-ig steam jacket mech rus Кожух, прикрепляемый к цилиндрам и головкам парового двигателя или другого пространства, чтобы сохранять поверхности горячими и сухими. ‘шток .jak-at steam jet eng Взрыв …

Поршневой насос не укомплектован жидкостной частью, только он должен также иметь приводной механизм, обеспечивающий движение и усилие на плунжер или поршень.Двумя наиболее распространенными приводными механизмами являются поршневой паровой двигатель и кривошипно-ходовое устройство. Насосы, использующие паровой двигатель, называются паровыми насосами прямого действия. Насосы, в которых используется кривошипно-ходовое устройство, называются силовыми насосами. Силовые насосы должны быть подключены к внешней вращающейся движущей силе, такой как электродвигатель, паровая турбина или двигатель внутреннего сгорания.

Война 1914-18 годов дала значительный импульс развитию высокоскоростного дизельного двигателя с гораздо более высокой удельной мощностью с целью распространения его применения на автомобили.Хотя первое поколение двигателей для дорожного транспорта, несомненно, относилось к разновидности двигателей с искровым зажиганием, вскоре после этого последовала несколько более поздняя разработка дизельных двигателей, работающих по принципу самовоспламенения или воспламенения от сжатия, так что к середине 1930-х годов прочно утвердился высокоскоростной атмосферный дизельный двигатель. как самый эффективный тягач для грузовиков и автобусов. В то же время с расширением использования турбонаддува он начал вытеснять крайне неэффективный паровой двигатель в железнодорожных локомотивах, в то время как надвигающаяся война 1939-45 гг. Дала большой импульс развитию дизельного двигателя с сильным наддувом в качестве нового авиационного двигателя, особенно в Германия.

В течение последних трех десятилетий нечеткая логика была областью горячих споров и споров. Заде, которого считают отцом-основателем этой области, написал первую статью по теории нечетких множеств 1, которая теперь считается основополагающей статьей в этой области. В этой работе Заде неявно продвигал концепцию приблизительного человеческого мышления для принятия эффективных решений на основе доступной неточной лингвистической информации 1–3.Первая реализация идеи Заде была осуществлена ​​в 1975 году Мамдани, который продемонстрировал жизнеспособность нечеткого логического управления (FLC) для небольшой модели парового двигателя 4. После этого новаторские работы, многие потребительские товары, а также другие высокие технологии. приложения были разработаны с использованием нечеткой технологии. Список промышленных приложений и бытовых приборов на основе FLC можно найти в нескольких недавних ссылках 5–13.

В 1854 г. была образована Манчестерская ассоциация пользователей пара, целью которой было предотвращение взрывов в паровых котлах и поиск эффективных методов их использования.Для этого в Ассоциации были задействованы первые инспекторы котлов, услуги которых затем стали доступны членам Ассоциации. Вскоре участники убедились в желательности страховки для покрытия высоких затрат на ремонт или замену поврежденных котлов, и в результате в 1858 году была создана первая компания по страхованию котлов (The Steam Boiler Assurance Company). Объем услуг по инспектированию и страхованию позже был расширен за счет включения сосудов под давлением, паровых двигателей, кранов, лифтов и электроустановок, причем страховая защита в каждом случае обеспечивается службой инспекции, проводимой квалифицированными инженерами-сюрвейерами.

Мощность — это крутящий момент, умноженный на частоту вращения двигателя, для измерения способности двигателя выполнять работу в течение заданного периода времени. История его происхождения хорошо известна, но ее стоит повторить вкратце. В 18 веке изобретатель паровой машины Джеймс Ватт искал способ приравнять работу, которую его паровая машина может выполнять, к количеству лошадей, необходимых для выполнения той же задачи.Ватт провел простые испытания с лошадью, поскольку она приводила в действие шахтный насос с шестеренчатым приводом, потянув за рычаг, соединенный с насосом. Он определил, что лошадь способна двигаться со скоростью 181 фут в минуту с тяговым усилием 180 фунтов. Это умножилось на 32 580 фунт-футов в минуту, а Ватт округлил до 33 000 фунтов-футов в минуту. Разделив на 60 секунд, получается 550 фунт-фут в секунду, что стало стандартом для 1 лошадиных сил. Таким образом, лошадиные силы — это мера силы в фунтах на расстояние в футах за период времени в одну минуту.Подставив произвольную длину рычага на ход коленчатого вала, можно …

Парогенератор

против парового котла

Если вы ищете решение для паровой энергетики для своего бизнеса, вы, вероятно, столкнулись с запутанным различием между парогенератором и паровым котлом. Основное понимание этих двух систем состоит в том, что они обе вырабатывают энергию с помощью пара, однако они достигают этого принципиально разными способами.Эти различия влияют на все в каждой системе, включая их размер, работу и, что наиболее важно, их применение.

Поскольку паровые котлы и парогенераторы предназначены для использования в совершенно разных ситуациях, бизнесу важно понимать различия между ними. Понимание конструкции этих двух систем поможет выбрать, какая из них подходит для удовлетворения ваших потребностей в производстве энергии.

Что такое паровой котел?

Паровые котлы, как правило, представляют собой сосуды высокого давления большего размера, способные обеспечивать энергией промышленные предприятия.Они достигают этого путем кипячения воды при докритическом давлении с помощью сложных топливных систем. В некоторых юрисдикциях для работы паровых котлов с высоким давлением и высокой паропроизводительностью требуется присутствие полностью сертифицированного и лицензированного оператора на месте для работы. Существует две распространенных конструкции парового котла: пожарная и водяная.

В конструкции с дымовыми трубами паровой котел представляет собой сосуд высокого давления, состоящий из большой оболочки, в которой горячие газы сгорания проходят через одну или несколько котельных труб, соединенных с передней и задней панелью котла.Самый распространенный тип дымовых труб — это шотландские морские дымовые трубы, в которых используется большая топочная труба и множество меньших котельных труб. Горячие газы от процесса сгорания проходят через трубы, передавая тепло окружающей воде. В результате этого процесса достигается высокая температура, необходимая для кипячения воды и начала процесса пропаривания.
