Как сделать ворота своими руками

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

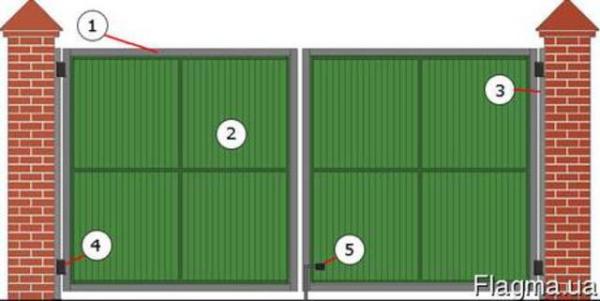

Распашные воротаСамая простая в исполнении схема — распашные ворота

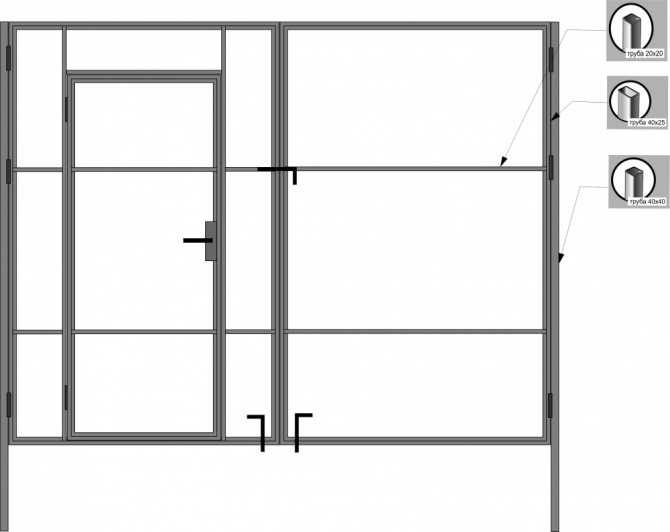

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

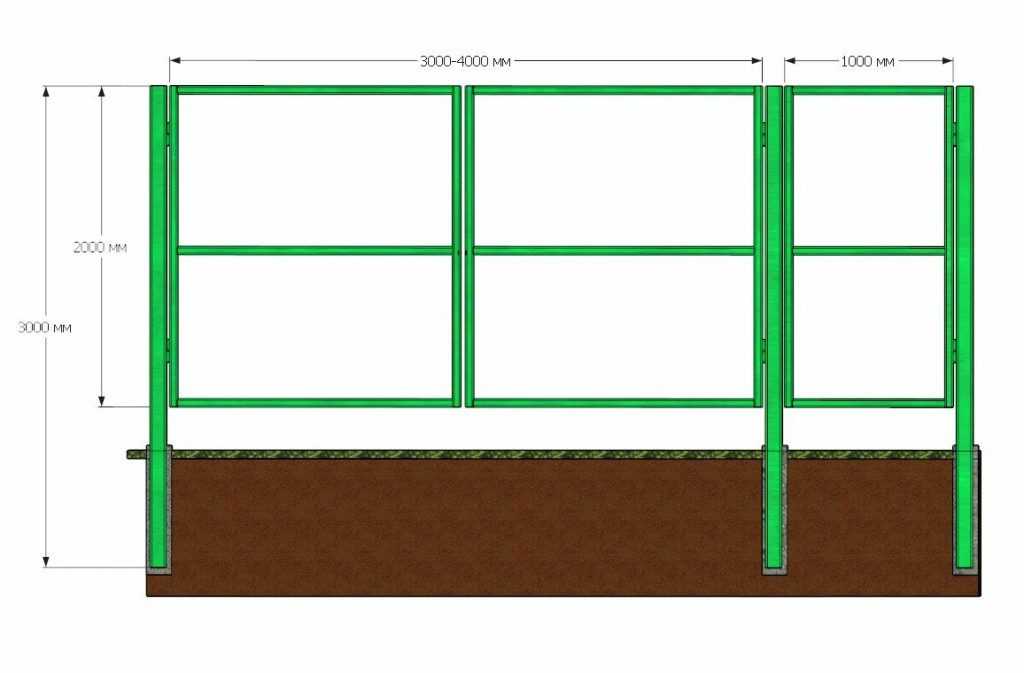

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных  ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

• Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

• Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стакан

• Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок  установки распашных ворот

Цены на распашные ворота

Распашные ворота

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

Консольные ворота с центральным расположением балки

• Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

Консольная балка расположена внизу

• Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

Верхнее расположение консоли

• В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

Такие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –уловители.

Общая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

• Фундамент под установку швеллера может быть сплошным или состоять из 2—3 столбов. Второй вариант — более экономичный.  Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина — не менее 1,5 м.
• Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
• Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
• В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
• Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
• Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
• К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
• Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
• Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
• Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

Основные детали и узлы откатных консольных ворот

• На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
• Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
• Затем, устанавливаются и фиксируются верхние и концевые ролики.
• К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
• Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

Откатные ворота

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

• Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться.  Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

Принципиальная схема расположения направляющих

• В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
• На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
• С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

• Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
• Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

Подъемно-поворотные ворота

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Читайте также интересную статью с инструкциями по монтажу — «Секционные ворота своими руками».

Ворота для дачи своими руками

Наши специалисты очень часто получают вопросы, касающиеся автоматических ворот для дачи и загородного дома. Мы собрали самые распространенные и подготовили небольшую статью о том, как обустроить свой дачный участок и сделать ворота своими руками.

Где лучше обустроить въезд?

При реконструкции периметра участка или установке нового забора всегда возникает вопрос: “Где лучше обустроить въезд и какой тип ворот выбрать?” На этапе планирования нужно определить место и ширину будущих дачных ворот. Заезд на участок и выезд с него должны быть удобными. Для этого советуем проверить на практике, насколько комфортно расположение и ширина предполагаемого проезда – установите по краям будущего проема шесты и попробуйте несколько раз заехать и выехать с участка. Если въезд и выезд не доставляют неудобств – место выбрано правильно. Также стоит учитывать, что для открытия створки понадобится место – для распашных во дворе или на улице, для сдвижных – вдоль линии забора.

Калитка в полотне ворот

Въездная группа включает и калитку. Иногда ее делают встроенной в полотно ворот.  Пользование такой калиткой неудобно по следующим причинам: – высокий порог (его высота складывается из зазора под створкой и высоты порога), – ограничение проема по высоте, – если ворота на вашем загородном участке будут автоматизироваться – дополнительные риски по безопасности, – на встроенную калитку затруднительно установить электрозамок и домофон. По перечисленным выше причинам, если ширина участка и расположение позволяют, рекомендуем сделать калитку отдельностоящей.

Рассмотрим плюсы и минусы различных типов ворот, которые можно установить на даче

По типу движения створки ворота разделяют на распашные и откатные.

Распашные ворота для дачи

Распашная конструкция привычна и представляет собой створки, висящие на столбах.  Минусы: – нужно чистить снег  в стороне, куда распахиваются ворот, – при открывании требуется много места для движения створок, – стоимость автоматизации таких дачных ворот выше, чем для ворот откатного типа.

Плюсы: – для изготовления не нужны специальные комплектующие, – традиционная и понятная конструкция.

Откатые ворота

Откатные ворота на даче становятся все более популярны. Они бывают с верхним подвесом  – полотно подвешивается на роликовых тележках и перемещается на расположенной вверху направляющей.

Ворота на колесиках популярнее всего в южных регионах, где снег не мешает движению створки по рельсу, уложенному в проеме.

Консольные или уравновешенные сдвижные ворота перемещаются по роликовым тележкам, прочно закрепленным на массивной фундаментной плите. Проезд в открытом состоянии не ограничен ничем – ни сверху, ни снизу.

Рассмотрим преимущества и недостатки сдвижных ворот

Минусы: – нужно чистить снег  в стороне отката ворот вдоль ограждения, – для отката ворот нужно достаточно большое пространство вдоль забора, – для монтажа нужно предварительно произвести бетонные работы – для консольных сделать фундамент основания, для конструкции на колесиках – бетонировку рельса, – для сборки нужны специализированные комплектующие. Плюсы: – современная удобная конструкция, – для открывания не нужно место перед проемом, – автоматизация дешевле, чем для распашных конструкций – привод закрывает ворота “намертво”, электромеханический замок не нужен.

Порядок работ

После того, как Вы определились с размерами и типом конструкции полотна, нужно приступать к  разработке чертежа полотна. Если есть возможность – мы рекомендуем приобрести готовую конструкцию у компаний, специализирующихся на изготовлении ворот.

Нюансы различных типов ворот

Если Вы решили сами изготовить ворота для дачи, то при выборе материала и подготовке чертежа нужно учитывать, что створка ворот должна иметь диагональную жесткость. Для этого в конструкции предусматривают ребра жесткости и фермы. Подробная инструкция, как сделать откатные ворота своими руками, и чертежи представлены у нас на сайте в разделе “Откатные ворота своими руками”.

  Для изготовления распашных ворот Вам понадобятся петли. При их выборе нужно учитывать не только нагрузку на петлю, но и ширину створки, так как существует зависимость – чем шире створка, тем меньшую массу может нести петля, и наоборот. Петли можно приобрести в нашем магазине в разделе каталога “Петли для ворот”.

 Для изготовления сдвижных ворот нужны специальные комплектующие. Делать их самостоятельно сложно, так как балка имеет 6 ребер жесткости во избежание зажимания роликовых опор. Обычная профильная труба для этого не подойдет. Ознакомиться с ассортиментом и заказать комплектующие для сдвижных ворот так же можно в нашем магазине в разделе “Комплектующие для ворот”.

Если Вы решили сделать ворота для дачи своими руками – приходите в наш магазин. Опытные менеджеры проконсультируют Вас по выбору материалов, подскажут, на что обратить внимание. Весь ассортимент автоматики и комплектующих представлен у нас в магазине. Также Вы сможете увидеть готовые откатные ворота и рассмотреть, как они сделаны. У нас есть вся необходимая для изготовления ворот и калиток фурнитура – начиная с петель и заканчивая домофонами и замками.

Как построить деревянные ворота для своего двора

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Пол Магуайр / Getty Images

Обзор проекта

Ворота необходимы, если вы хотите получить доступ снаружи на огороженную территорию и выйти из нее. И вместо того, чтобы покупать ворота, вы можете довольно быстро построить их самостоятельно в соответствии с вашими точными спецификациями, если у вас есть средние навыки работы с деревом. Этот проект содержит инструкции по созданию ворот из кедрового дерева шириной 42 дюйма, которые добавят стиль и функциональность забору. Кроме того, шпунтованные кедровые доски обеспечивают конфиденциальность, так как никто не сможет заглянуть через планки в воротах, а черная фурнитура красиво контрастирует с красным кедром.

Подсказка

Пока в этом руководстве создаются ворота шириной 42 дюйма, вы можете увеличить или уменьшить ширину ворот по мере необходимости, добавляя или убирая доски. Что касается высоты, многие местные строительные нормы и правила ограничивают высоту забора и ворот 6 футов. Узнайте в местном разрешительном агентстве о высоте и необходимости получения разрешения на строительство забора.

Оборудование/инструменты

• Рулетка
• Карандаш
• Митра пила
• Линейка с прямым краем
• Столярный клей
• Аккумуляторная дрель
• Сверло малого диаметра

Материалы

• 12 кедровых досок с шипами и канавками (1/4 дюйма x 3 1/2 дюйма x 96 дюймов)
• 3 доски из кедра 1x6x8 (3/4 дюйма x 5 1/2 дюйма x 96 дюймов)
• Пакет 7/8-дюймовых шурупов для наружного применения
• 3 черных декоративных петли с соответствующими винтами (длиной от 13 до 17 дюймов)
• 2 черные длинные защелки с соответствующими винтами
• 1 Черная прочная откидная защелка с соответствующими винтами

1. Измерение и обрезка досок с гребнем и пазом

   Используя измерительную ленту, сделайте карандашную отметку на расстоянии 72 дюйма на каждой из досок с шипами и пазами. Затем обрежьте доски до 72 дюймов в длину с помощью торцовочной пилы.

2. Измерение и вырезание горизонтальных раскосов

   С помощью измерительной ленты отмерьте три 42-дюймовых сегмента на двух кедровых досках 1×6 (не на досках с шипами и пазами). Затем вырежьте эти сегменты, чтобы у вас было три доски длиной 42 дюйма.

3. Разметка досок

   На ровной ровной поверхности, например, на подъездной дорожке или полу гаража, разложите три доски 1×6. Две доски должны быть параллельны друг другу и на расстоянии 5 футов друг от друга. А третья доска должна быть параллельна двум другим и ровно посередине из них.

   Затем положите шпунтовые доски поверх трех досок. Аккуратно вбивайте язычок одной доски в паз соседней доски, пока не соберете их все вместе. Этот процесс может нарушить расположение досок 1×6 внизу. Если это так, держите доски с шипами и пазами на месте, пока вы не отрегулируете нижние доски в исходное положение.

4. Прикрепите доски с гребнем и пазом

   Прикрепите доски с гребнем и пазом к горизонтальным распоркам 1×6 внизу с помощью 7/8-дюймовых внешних винтов. Предварительно просверлите отверстия для шурупов, чтобы исключить расщепление. Внимательно следите за этими нижними досками, чтобы они не сдвинулись с места во время вашей работы.

5. Измерение и обрезка диагональной распорки

   Аккуратно переверните ворота. Положите оставшуюся кедровую доску 1×6 по диагонали на горизонтальные распорки. Временно привинтите диагональную доску, чтобы закрепить ее.

   Положите линейку на эту диагональную скобу, оставаясь параллельно линиям горизонтальных скобок. Сделайте шесть карандашных отметок на диагональной распорке параллельно верхней и нижней части каждой горизонтальной распорки.

   Удалите временные винты. Затем отрежьте диагональную скобу торцовочной пилой по этим шести отметкам. В конечном итоге три отрезанных куска будут выброшены (два конца и середина), оставив два отрезанных куска, которые вы будете использовать в качестве диагональной распорки.

6. Прикрепите диагональную распорку

   Нанесите столярный клей на обратную сторону двух диагональных перекладин. Затем прижмите детали к воротам между горизонтальными распорками. Придавите две склеенные части шлакоблоками, камнями или чем-нибудь достаточно тяжелым. Дайте клею высохнуть около двух часов.

   После того, как клей высохнет, переверните ворота. Закрепите диагональные распорки 7/8-дюймовыми винтами.

7. Установить ворота

   Установите ворота на место на заборе и поддержите их кусками кедра, чтобы обеспечить зазор около 1/2 дюйма внизу. Оставьте расстояние около 1/4 дюйма со стороны петель ворот. В этот момент полезно, чтобы помощник держал ворота на месте.

   С помощью аккумуляторной дрели и винтов, прилагаемых к петлям, прикрутите петли вверху, посередине и внизу ворот и к раме ворот. Проверьте, правильно ли открываются ворота. При необходимости отрегулируйте петли, чтобы выровнять, затянуть или ослабить ворота.

8. Установка защелок

   Используя аккумуляторную дрель и винты, входящие в комплект с защелками, закрепите защелки сверху и снизу ворот. Привинтите их приемные секции к раме ворот. Затем аналогичным образом установите откидную защелку в центре ворот.

Как построить заборные ворота (7 шагов с фотографиями и видео)

Строительство заборных ворот обычно является последним шагом в проекте забора своими руками. В отличие от заборов (которые, как правило, выглядят очень похоже), заборные ворота — отличный способ персонализировать ваш проект забора и сделать его своим. Построить ворота для забора можно довольно просто, используя базовые столярные навыки.

Чтобы построить заборные ворота, начните с планирования размера ворот на основе существующего грубого проема. Затем соберите раму ваших ворот, закрепив ее с помощью карманных отверстий и наружных винтов. После того, как рама построена, прикрепите к раме ворот пикеты и настройте ворота по своему усмотрению. Наконец, установите крепежные детали ворот (петли, защелки и т. д.) и закрепите ворота на месте.

Эта статья покажет вам, как построить забор своими руками, шаг за шагом. Если вы больше визуальный ученик, вы можете посмотреть мое видео на Youtube «Как построить заборные ворота», которое понравилось в конце статьи.

Начнем!

Оглавление (переход к определенным разделам)

1. Планирование размера и расположения ворот для забора

Первым шагом в успешном проекте создания ворот для забора своими руками является планирование расположения ворот для забора. Однако перед планированием схемы ворот забора полезно определить наиболее распространенные компоненты ворот забора. Как правило, заборные ворота состоят из следующих компонентов:

Первым шагом в планировании расположения ворот является определение «грубого проема» между двумя монтажными стойками заборных ворот (показаны желтым цветом выше). Для открытия моих ворот грубая ширина проема была примерно 48″.

Измерьте приблизительную ширину проема заборных ворот

Если вы еще не установили свой забор или монтажные стойки для заборных ворот, я рекомендую вам ознакомиться с моей статьей «Как построить забор», в которой описывается каждый шаг процесса строительства забора (включая установка столбов для забора).

После того, как вы измерили примерный проем ворот и потратили некоторое время на планирование ворот, пришло время закупить материалы.

2. Приобретение инструментов и материалов для заборных ворот

Чтобы построить забор, вам потребуются следующие инструменты и материалы.

Инструменты:

• MITRE SAW (необязательно)
• Circular Saw (опционально)
• Dlil (петли, защелки и т. д.)
• Brad Nailer

Материалы (приобретаются в Home Depot):

• Гвозди: Grip-Rite 2 дюйма x 0,113 Пластиковые наружные оцинкованные гвозди с круглым хвостовиком
• Шурупы: DECKMATE #10 x 3-1/2 дюйма Шурупы для дерева с плоской головкой и плоской головкой
• Обработанные под давлением 2×4 винта: WeatherShield 2 дюйма x 4 дюйма x 8 футов #2 Prime Contact Ground, обработанные под давлением Пиломатериалы
• Обработанные под давлением пиломатериалы 2×6: WeatherShield 2 дюйма x 6 дюймов x 8 футов #2 Обработанные под давлением пиломатериалы с грунтовым покрытием
• Обработанные под давлением пиломатериалы 4×4: 4 дюйма x 4 дюйма x 8 футов # 2 Соприкосновение с землей Обработанная под давлением древесина из южной желтой сосны
• Пикеты для забора: 5/8 дюйма x 5-1/2 дюйма x 6 футов. Обработанная под давлением сосновая ограда с шипами

Ворота забора у всех будут немного отличаться, поэтому инструменты и материалы, указанные выше, возможно, потребуется изменить для вашего конкретного проекта. Тем не менее, инструменты и материалы выше являются хорошей отправной точкой.

После того, как вы спланировали расположение ворот и закупили материалы, вы можете приступить к изготовлению каркаса ворот.

3. Изготовление рамы ворот забора

Изготовление рамы ворот забора, вероятно, является наиболее важным этапом в процессе строительства ворот. Чтобы определить ширину рамы ворот, возьмите грубый проем (между монтажными стойками ворот забора) и вычтите примерно 2″. Это даст вам примерно 1 дюйм зазора между воротами забора и монтажными столбами с каждой стороны.

Высота рамы ворот вашего забора зависит от личных предпочтений. Как правило, вы хотите, чтобы верхняя часть ваших ворот была на одном уровне с верхней частью соседнего забора. Кроме того, вы хотите оставить около 3-5 дюймов свободного пространства в нижней части ворот. Однако окончательные размеры зависят от вас.

После того, как вы определили размеры рамы ворот для забора, пришло время измерить пиломатериалы и распилить пиломатериалы на торцовочной пиле.

Измерьте высоту и ширину рамы ворот на своем пиломатериале

Рекомендуется использовать столярный угольник при выполнении измерений и разметки, чтобы убедиться, что вы отметили идеально прямую линию.

После выполнения измерений сделайте разрезы по отмеченной линии с помощью торцовочной пилы.

Вырежьте по отмеченным линиям рамы ворот с помощью торцовочной пилы

Вы также можете использовать циркулярную пилу, чтобы разрезать раму ворот забора, но торцовочная пила обычно упрощает процесс. После вырезания горизонтальной и вертикальной частей рамы ворот забора у вас должна получиться рама ворот, которая выглядит следующим образом:

Компоненты рамы ворот установлены на место

После установки несобранной рамы ворот на место пришло время прикрутить раму ворот вместе. Есть много способов скрепить раму ворот вместе. Тем не менее, я использовал приспособление для карманных отверстий, чтобы предварительно просверлить отверстия для винтов.

Используйте приспособление для выемных отверстий, чтобы предварительно просверлить отверстия под винты.

Вы также можете использовать зенковку (под углом), чтобы добиться результатов, аналогичных шаблону для отверстий под выемки. Однако результаты будут не такими стабильными. После предварительного сверления отверстий для винтов в каждом куске пиломатериала, из которого состоит рама ворот забора, соедините раму вместе с помощью наружных винтов.

Соедините раму ворот с помощью наружных винтов

При креплении рамы ворот забора с помощью винтов часто бывает полезно использовать зажимы, чтобы скрепить раму ворот вместе под прямым углом. Продолжайте скручивать все углы рамы ворот, используя наружные винты и дрель.

4. Установка распорки рамы ворот

После сборки прямоугольной рамы ворот необходимо установить дополнительные распорки, чтобы повысить общую прочность ворот.

Для моих ворот забора я использовал кусок обработанного давлением пиломатериала размером 2″x6″ в качестве горизонтальной распорки. Я обрезал скобу по длине и расположил ее на расстоянии 10 дюймов от верхней части моих ворот, как показано на рисунке.

Установка горизонтальной опорной распорки (10″ от верха ворот забора)

Как и в случае с рамой ворот забора, я прикрепил горизонтальную скобу к раме ворот, используя предварительно просверленные карманные отверстия и наружные винты.

Затем я добавил диагональные распорки к нижней части ворот забора. Хотя эти диагональные раскосы добавляют воротам прочности, они также очень эстетичны.

Чтобы установить диагональные распорки, я разместил 2″x4″ по диагонали через ворота забора так, чтобы они идеально выровнялись по углу ворот. Затем я провел линию, чтобы отметить угол. Для получения дополнительной информации об этом процессе посмотрите мое видео «Как построить забор» на Youtube, ссылка на которое приведена здесь.

После установки первой «полной» диагональной скобы я повторил процесс для двух «частичных» диагональных скоб.

Установите диагональные распорки ворот забора

Опять же, я установил диагональную распорку на место (используя зажим), а затем разметил угол, прежде чем делать диагональный разрез на торцовочной пиле.

После обрезки диагональных раскосов прикрепите их к раме ворот, используя предварительно просверленные отверстия и винты с наружным номиналом.

Прикрепите диагональные распорки к раме ворот с помощью наружных винтов

На этом этапе вся рама ворот (вместе с диагональными распорками) собрана. Если вы следуете приведенным выше инструкциям, у вас должна остаться рама ворот, которая выглядит следующим образом:

Завершенная рама ворот с диагональными раскосами

5. Установите раму ворот «Балясины»

На данном этапе пришло время установить декоративные балясины в верхней части рамы ворот вашего забора. Эта функция позволит вам иметь «смотровой» проем в ваших воротах без ущерба для безопасности.

Если вы равномерно измерили горизонтальную скобу ворот 2″x6″, она должна быть на расстоянии 10″ от верхней части рамы ворот вашего забора. Прежде чем продолжить, убедитесь, что расстояние в 10 дюймов одинаково по всей ширине ворот.

Проверить расстояние от верхней части ворот до горизонтальной распорки

После подтверждения измерения, обрежьте до нужного размера обработанную давлением древесину для балясин размером 2″x2″. Рекомендуется сначала вырезать одну балясину, а затем вставить ее в раму ворот насухо. Если это выглядит хорошо, используйте его в качестве шаблона, чтобы отметить остальные разрезы ваших балясин.

Используйте одну 10-дюймовую балясину в качестве шаблона, чтобы отметить остальную часть срезов балясин ворот забора.

После разметки балясин размером 2″x2″ с помощью шаблона сделайте все разрезы на торцовочной пиле.

После обрезки всех балясин пришло время прикрепить балясины к воротам забора. Для этого я рекомендую вам предварительно просверлить все отверстия для шурупов, используя сверло немного меньшего размера, чем наружные шурупы, которые вы планируете использовать для крепления балясин к раме ворот.

Предварительно просверлите отверстия для винтов балясин под углом 45 градусов.

Имейте в виду, что вы начнете предварительное сверление со стороны балясины и закончите снизу балясины (угол 45 градусов).

Затем прикрепите балясины к раме ворот с помощью наружных винтов, как показано ниже:

Прикрепите балясины к раме ворот, просверлив отверстия под углом 45 градусов (сверху и снизу) балясины, прежде чем прикрепить их к воротам забора. Вы хотите убедиться, что расстояние между балясинами одинаковое. Я рекомендую вам использовать кусок обрезков древесины (нарезанный по размеру) в качестве прокладки между балясинами (как показано выше).

6. Прикрепите штакетник «Шпон» к купели ваших ворот забора

На этом этапе рама ваших ворот полностью собрана. Все, что осталось сделать, это установить штакетник «шпон» на переднюю часть рамы ворот. Для своих ворот я использовал оставшиеся 5/8-дюймовые пикеты, обработанные давлением, на передней части моих ворот.

Сначала я обрезал средние пикеты по размеру, чтобы они идеально помещались между низом ворот и «смотровым окошком» моих ворот. Обрезав их по размеру, я установил их на место и прикрепил к раме ворот, используя большое количество гвоздей для наружных работ.

Прикрепите штакетники к передней части ворот с помощью гвоздей с внешними гвоздями

Я продолжил этот процесс для всей передней части ворот, установив пикеты на место и прикрепив их к раме ворот с помощью гвоздей с внешними гвоздями.

Продолжайте прикреплять штакетники к раме ворот внешними гвоздями с номиналом

Как видно на фото выше, я оставил немного лишнего штакетника с каждой стороны ворот забора (кроме нижней части). Затем я использовал раму ворот в качестве ориентира и отрезал лишний штакетник с помощью циркулярной пилы. Я обнаружил, что этот метод дает наиболее точные разрезы.

Обрежьте лишнюю длину штакетника ворот с помощью циркулярной пилы

После того, как вы обрежете лишнюю длину штакетника по бокам ворот, строительство ворот будет завершено. Осталось установить ворота и установить фурнитуру.

7. Установка ворот и установка фурнитуры ворот

Чтобы установить ворота на место, начните с определения предварительного положения ворот между двумя монтажными стойками.

Установите ворота забора на место

Настоятельно рекомендуется использовать запасной кусок дерева в качестве распорки в нижней части ворот. Это поможет вам подобрать правильную высоту ворот и значительно упростит установку петель.

Используйте распорки в нижней части ворот (при необходимости) для достижения соответствующей высоты.

Наконец, используйте прокладки (при необходимости), чтобы убедиться, что ваши ворота находятся по центру между двумя монтажными стойками и что они идеально выровнены.

Убедитесь, что ворота ограждения расположены по центру между монтажными стойками и находятся на идеальном уровне

После того, как ваши заборные ворота правильно расположены между монтажными стойками, пришло время установить монтажное оборудование (петли, защелки и т. д.).

Для своих заборных ворот я установил две прочные петли вверху и внизу заборных ворот. Первая петля располагалась на месте горизонтальной распорки, а вторая петля располагалась в нижней части рамы заборных ворот.

Размещение петель ворот забора

После установки петель на место используйте винты (входят в комплект поставки петель), чтобы прикрепить петлю как к монтажной стойке, так и к воротам забора.

Установите петли ворот в нижней части ворот забора

Прикрепите петли ворот вверху и внизу ворот забора, установив винты с помощью дрели. После установки петель проверьте ворота, чтобы убедиться, что они свободно открываются и закрываются. Если на данном этапе возникают какие-либо проблемы с открытием/закрытием ворот, выполните необходимую регулировку по мере необходимости.

Последним шагом в проекте изготовления заборных ворот своими руками является установка защелки ворот. Для этого установите защелку ворот на желаемой высоте с помощью винтов, прилагаемых к люку. Проверьте, правильно ли закрываются ваши ворота.

Установите защелку ворот на желаемой высоте

После установки защелки установка ворот своими руками завершена. Не стесняйтесь добавлять дополнительные аксессуары для ворот по желанию (ручки, замок и т. д.)

---

Если вы более визуальный ученик, вы можете посмотреть, как я выполнил каждый шаг проекта сборки забора своими руками на Youtube!

Кроме того, вы можете узнать, как я построил забор вокруг этих ворот, посмотрев мое видео на Youtube «Как построить заборные ворота», ссылка на которое приведена здесь.

Большое спасибо за внимание к ATImprovements! Если вы узнали что-то новое из этого проекта, вам также могут понравиться следующие проекты «Сделай сам»:

• Как построить забор: Как построить забор (руководство «Сделай сам») — Улучшения AT
• Как установить террасу своими руками Проволочные перила: своими руками Кабельные перила – Пошаговая установка кабельных перил – (atimprovements.
