Как рассчитать поперечное сечение провода одножильного и многожильного кабеля и определить его диаметр

Не зная, как рассчитать сечение провода, электрик не сможет произвести даже самые элементарные электромонтажные работы. Чтобы правильно подобрать проводку, ему необходимо знать определённые параметры и нагрузку. К примеру, какое сечение провода нужно для 5 квт, можно понять, лишь имея определённые знания. Неграмотно выбранное сечение может привести к довольно-таки плачевным последствиям, начиная от выхода из строя самой линии и заканчивая её возгоранием.

• Порядок проведения расчётов
• Вычисление с помощью формулы
• Таблица диаметров и их площадь сечения

Довольно распространённый пример, когда у вас вдруг выходит из строя проводка, а при вскрытии канала видно, что оплавилась изоляция и сам провод перегорел. Происходит подобное лишь в двух случаях:

• неправильно произведён расчёт сечения;
• недостоверность или отсутствие информации о проводнике.

Порядок проведения расчётов

Для того чтобы определить сечение провода, необходимо сперва измерить его диаметр. Для этого нам понадобится штангенциркуль либо микрометр. Так как нас интересует непосредственно окружность самого проводника, то предварительно необходимо будет зачистить его от изоляции. Если при покупке вам сделать это не позволят, тогда можно приобрести минимально допустимый кусок, после чего и проводить следующие манипуляции.

Когда необходимый параметр замерен, уже несложно будет рассчитать непосредственно и само сечение. Если интересует вопрос, чем производить замер предпочтительнее, то, можно сказать, что чем выше точность замера, тем и более точным будет конечный результат.

Бывают ситуации, когда в наличии просто нет ни штангенциркуля, ни микрометра. В таком случае сделать соответствующие замеры мы вполне сможем и при помощи простой линейки. Но здесь может встать необходимость покупать тестовый кусок, так как очистить от изоляции придётся сантиметров 10-15, и маловероятно, что это разрешат сделать бесплатно.

Как только провод освобождён от изоляции, его стоит намотать на цилиндрическую часть отвёртки. Обращайте внимание, чтобы витки прилегали как можно плотнее друг к другу, не оставляя зазоров. Концы с краёв должны быть выведены в одну из сторон, чтобы получившиеся витки имели законченную форму. Что касается количества витков, то это не принципиально, хотя лучше делать их 10, так как легче будет вести расчёт.

Осталось лишь измерить и высчитать непосредственно толщину нашего провода. Для этого измеряем длину используемых витков. Далее это значение делим на количество витков – полученный результат и будет искомым диаметром. В качестве примера возьмём количество витков 10. Длина всех этих десяти витков — 6,8 мм. Следовательно, 6,8 делим на 10, получаем 0,68. Именно это значение и есть искомый результат. Имея эти данные, можно искать и непосредственно сечение.

Вычисление с помощью формулы

Когда мы выяснили, каков диаметр провода, можно переходить непосредственно к определению его сечения.

Понятно, что провод имеет форму круга в поперечнике. Следовательно, для расчёта необходимо применить формулу площади круга. Таким образом мы узнаем площадь поперечного сечения проводника.

Где:

• r – радиус круга,
• D – диаметр круга,
• π = 3,14.

В качестве примера вычислим интересующий нас параметр провода по уже известным данным из вышеприведённых расчётов. Так, у нас диаметр равен 0,68 мм. Следовательно, необходимо ещё найти радиус. Получается 0,68/2 = 0,34 мм. Теперь полученные результаты подставляем в формулу:

S = π * R² = 3,14 * 0,34² = 0,36² мм

То же самое можно проделать и по второй части уравнения. Значение получится аналогичным:

Теперь вы всегда сможете определить

сечение кабеля, зная диаметр. При этом можно пользоваться любой из приведённых двух формул – какая понравится, ту и применяйте.

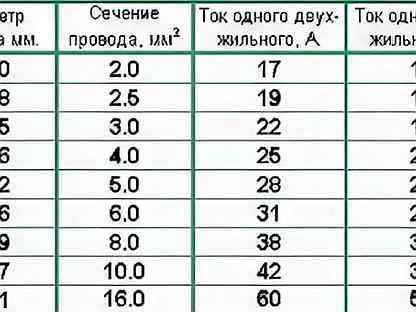

Таблица диаметров и их площадь сечения

Знать формулы и уметь благодаря им высчитать в любой момент необходимые данные — это прекрасно. Но есть и более простой способ узнать сечение, не прибегая к не всегда удобным расчётам. Для этого существует таблица соответствия диаметров к площади. Она содержит наиболее ходовые данные, благодаря которым легко определить сечение, зная диаметр. Достаточно просто распечатать эту таблицу на маленьком листке и носить в кармане или портмоне.

Пользоваться этой таблицей предельно просто. Практически все кабели имеют свою маркировку, которая указывается непосредственно на изоляции и/или на бирке. Нередко бывает, что фактическое сечение кабеля не совпадает с предъявленным на маркировке. Таблица может стать незаменимым помощником в таких случаях. Для этого стоит всего лишь посмотреть маркировку (к примеру, АВВГ 3х2,5). Значение, идущее после знака «х», и есть заявленное сечение, в нашем случае — это 2,5 мм. Первая цифра означает, что кабель имеет 3 жилы, но в нашей ситуации это не имеет значения.

Также легко высчитать и диаметр кабеля по сечению, таблица в этом нам сможет прекрасно помочь, но делать это нужно в обратном порядке.

Чтобы проверить верность утверждения, что сечение данного кабеля 2,5 мм, нам необходимо измерить его диаметр любым вышеописанным способом. Так, если в конкретном случае диаметр составит 1,78 мм или близкое к нему значение (погрешности всё же допускаются), то всё верно, нас не обманули и провод действительно удовлетворяет заявленным требованиям. Увидеть это мы можем из таблицы, найдя значение 1,78 (диаметр), которому соответствует показатель 2,5 мм.

Кроме этого, нелишним будет внимательно проверить изоляцию. Она должна быть ровной, однородной, без повреждений и других дефектов. В погоне за прибылью производители дешёвой продукции идут на любые ухищрения, чтобы как-то сэкономить на материале. Поэтому дешевизна далеко не всегда может оказаться выгодной.

Нередко в кабелях используются не цельный провод, а многожильный – состоящий из множества мелких проволочек, скрученных между собой. Может показаться, что замер сечения подобных кабелей невозможен или слишком сложен. Но это глубокое заблуждение. Узнать интересующие нас данные многожильного кабеля предельно просто. Делается это аналогично предыдущему методу с помощью одноцельного провода, т.е. сначала замеряем диаметр, а после высчитываем или узнаём из таблицы интересующие нас данные.

Но делать это необходимо правильно. Нельзя просто взять и замерить общий диаметр всей конструкции. Между отдельными «волосками» всегда есть некое расстояние, поэтому если измерения проводить по общему диаметру, то на выходе мы можем получить совершенно неправильные данные.

Для того чтобы узнать искомую величину многожильного кабеля, нам необходимо высчитать общее сечение проводов. Просто нужно взять отдельную проволоку и измерить её диаметр. Далее подсчитываем количество всех таких проволочек в проводе и умножаем на диаметр одной из них. В итоге мы и получим общий диаметр всего провода. Зная эти параметры, уже несложно узнать и сечение.

Диаметр кабеля AWG

В сфере кабельной промышленности и электромонтажных работ часто применяется такое понятие как сечение, обозначающее площадь среза токоведущей жилы. Вполне привычное явление обозначать сечение в квадратных миллиметрах. Но иногда можно встретить кабель, сечение которого указано в такой единице измерения как калибр AWG. Попробуем разобраться, что это за единица измерения, и как сопоставить сечение кабеля в стандарте AWG с привычным значением в миллиметрах квадратных.

Чтобы обозначить диаметр кабеля в кабельной промышленности многих стран используется несколько обозначений. Американский стандарт маркировки размеров проводов AWG применяется в США с 1857 г.

История возникновения системы AWG.

Согласно данному стандарту, меньшее числовое значение обозначает более толстое сечение кабеля и наоборот. Такая своего рода обратная маркировка принята исторически. Дело в том, что проволока производится методом волочения и ее калибр соответствует числу последовательных протяжек заготовки сквозь уменьшающиеся с каждым разом отверстия в волоке, пока не будет получен требуемый диаметр готового изделия.

К примеру, чтобы получить провод 0,51 мм в диаметре, заготовку AWG 0, диаметр которой более 8 мм, следует последовательно протянуть 24 раза.

В системе AWG обозначают не только сечение проводов, но также размеры трубок, прутков и стержней.

Особенности американской калибровки.

Калибр проводов AWG изначально разрабатывался с целью стандартизизации размеров и обозначения сплошных кабелей в математической прогрессии. Он основан на 2-х рекомендованных диаметрах: 36 AWG (0.005 дюйма) и 4/0 AWG (0.46 дюйма).

Абсолютно все размеры в данном калибре взаимно связаны математической прогрессией таким образом, что каждый из них можно получить из любого другого стандартного размера AWG.

Характерные закономерности:

• увеличение на 1 размер снижает площадь сечения провода на 20,7%;
• 3 соседних размера отличаются в 2 раза по сечению;
• 6 соседних размеров отличаются диаметром в 2 раза.

Маркировка AWG для разных типов проводов.

• WG одножильный

Сплошные проводники с 1 жилой большого размера называют “прутками”. Их размер, как правило, определяется размером AWG либо диаметром.

Стандартные диаметры метрических 1-жильных проводов примерно соответствуют AWG диаметрам, однако эти прогрессии несколько отличаются.

• AWG многожильный

Калибр AWG применяется также для обозначения многожильного провода. В таком случае он определяется общей площадью сечения всех проводов. Свободное пространство между ними не входит в общую площадь сечения. Для круглых сечений «пустое» пространство может занимать порядка 10 %, поэтому многожильный кабель необходимо выбирать на 5 % толще, чем одножильный с аналогичным сечением.

Многожильный кабель обозначаются 3-я показателями:

• общий калибр целиком;
• количество проводов;
• калибр одного провода.

Пример маркировки: 40 AWG 7/48 – многожильный провод 40 AWG, состоящий из 7-и жил размера 48 AWG.

Характерные закономерности:

• плетение из 7-и проводников уменьшает размер AWG на 8, к примеру: 30 AWG – 7/38;
• сплетение 19-и проводников уменьшает размер AWG на 12, к примеру: 26 AWG – 19/38;
• сплетение 37-и проводников уменьшает размер AWG на 16, к примеру: 10 AWG – 37/26.

Многожильный провод может изменяться по своей конструкции в зависимости от своих свойств и сферы использования. Эквивалент многожильного AWG должен обладать аналогичным сечением, быть больше либо соответствовать 98 % площади сплошного номинального размера. Следовательно, он будет иметь подобный вес и электрическое сопротивление.

Размеры, которые больше 4/0 обозначают буквами MCM.

Метрическая маркировка многожильного провода относится к его сечению в виде: 1 кв.мм – 19/0.25 мм; 5 кв.мм – 37/0.40 мм.

Метрические кабели определяются своим сечением. Для многих моделей характерна корреляция с AWG, но отличия могут быть в свойствах и конфигурациях конечного кабеля (9 кв. мм – аналог 8 AWG, 107 кв.мм – аналог 4/0 AWG). Множество сплетенных метрических проводников близко к размеру AWG.

AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
4/0 = 0000	107	11.7	0.000161
3/0 = 000	85	10.4	0.000203
2/0 = 00	67.4	9.26	0.000256
1/0 = 0	53.5	8.25	0.000323
1	42.4	7.35	0.000407
2	33.6	6.54	0.000513
3	26.7	5.83	0.000647
4	21. 1	5.19	0.000815
5	16.8	4.62	0.00103
6	13.3	4.11	0.0013
7	10.5	3.66	0.00163
8	8.36	3.26	0.00206
9	6.63	2.91	0.0026
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
10	5.26	2.59	0.00328
11	4.17	2.3	0.00413
12	3.31	2.05	0.00521
13	2. 62	1.83	0.00657
14	2.08	1.63	0.00829
15	1.65	1.45	0.0104
16	1.31	1.29	0.0132
17	1.04	1.15	0.0166
18	0.823	1.02	0.021
19	0.653	0.912	0.0264
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
20	0.518	0.812	0.0333
21	0.41	0.723	0.042
22	0. 326	0.644	0.053
23	0.258	0.573	0.0668
24	0.205	0.511	0.0842
25	0.162	0.455	0.106
26	0.129	0.405	0.134
27	0.102	0.361	0.169
28	0.081	0.321	0.213
29	0.0642	0.286	0.268
AWG	Сечение кабеля, мм2, (mm2)	Диаметр кабеля, мм (mm)	Сопротивление кабеля Ом/м, [Ohm/m]
30	0.0509	0.255	0.339
31	0. 0404	0.227	0.427
32	0.032	0.202	0.538
33	0.0254	0.18	0.679
34	0.0201	0.16	0.856
35	0.016	0.143	1.08
36	0.0127	0.127	1.36
37	0.01	0.113	1.72
38	0.00797	0.101	2.16
39	0.00632	0.0897	2.73
40	0.00501	0.0799	3.44

Почему номинальный ток многожильного кабеля ниже, чем у одножильного кабеля того же сечения?

спросил 3 года 10 месяцев назад

Изменено 3 года, 10 месяцев назад

Просмотрено 13 тысяч раз

\$\начало группы\$

Согласно этому источнику, одножильный медный кабель сечением 10 AWG (5,3 мм2) рассчитан на силу тока до 52 ампер, в то время как кабель с таким же поперечным сечением, содержащий 43 жилы и более, может выдерживать только до 15 ампер.

Почему? Почему несколько ядер делают более опасным проведение одного и того же тока?

• ток
• кабели
• проводимость

\$\конечная группа\$

4

\$\начало группы\$

Важно различать два разных понятия:

1. Одножильные и многожильные кабели.
2. Одножильные и многожильные проводники.

Одножильный кабель содержит один электрический проводник, который может быть одножильным или многожильным . На рисунке ниже показан многожильный провод. Многожильный проводник является нормой для всех прилично больших кабелей, так как одножильный проводник очень трудно разматывается с барабана и не выдерживает изгиба или вибрации в процессе эксплуатации.

Многожильный кабель содержит несколько электрических проводников. Жилы электрически изолированы друг от друга. Сами жилы могут быть цельными или многожильными. На рисунке ниже показан многожильный кабель с тремя жилами (две силовые жилы и одна земля). Опять же, эти жилы скручены.

В качестве последнего примера, многожильный кабель может иметь много жил. Я лично проложил многожильный кабель управления с 20 жилами (плюс заземление), аналогичный показанному ниже. Типичная площадь поперечного сечения составляет 2,5 мм² на жилу, состоящую из 7 жил диаметром 0,67 мм каждая. Это будет похоже на «43 или более ядер», указанные в таблице, на которую вы ссылаетесь.

Таблица, на которую вы ссылаетесь, относится к номинальным характеристикам одножильных и многожильных кабелей.

В этом случае снижение номинальных характеристик многожильных кабелей будет связано с тем, что изолированные жилы в центре кабеля не могут рассеивать тепло так же легко, как изолированные жилы на внешней стороне кабеля.

\$\конечная группа\$

2

\$\начало группы\$

Ограничение силы тока, проходящего по проводу, связано с его способностью отводить тепло от токоведущих участков.

В одножильных проводах провод нагревается за счет протекающего по нему тока. Это тепло отводится через сплошную медь наружу провода.

В центральной жиле многожильного провода тепло должно проходить через контактную поверхность между жилами или воздушные зазоры между жилами, чтобы выйти из проволоки.

Большее влияние будет иметь многожильный кабель в комплекте. Электрическая изоляция между проводами увеличит теплоизоляцию, а отношение нагрева к общей площади поверхности увеличится, что приведет к увеличению температуры.

Если вы посмотрите на ссылку упаковки круга, предложенную Владимиром Краверо, вы обнаружите, что соотношение между количеством ядер, следовательно, эффектом нагрева и окружностью окружающего круга, следовательно, рассеиванием тепла имеет приблизительно коэффициент снижения номинальных характеристик, указанный в вашей таблице.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Бронированный/небронированный многожильный силовой кабель площадью поперечного сечения 300 кв. мм Yjvr Yjv

Бронированный/небронированный многожильный силовой кабель площадью поперечного сечения 300 кв. мм YJVR YJV

Применение : Кабель с изоляцией из сшитого полиэтилена используется в качестве линии распределения и передачи электроэнергии при номинальном напряжении 0,6/1 кВ.

Строительство :

Медный проводник

Проводник	согласно IEC 60228, класс 2
	Круглый или фигурный проводник
	Гибкий проводник (класс 5) опционально.
Изоляция	XLPE (сшитый полиэтилен), рассчитанный на 90ºC, многие цвета опционально
Металлический экран опционально	Медная лента или оплетка из медных проволок дополнительно
Оболочка	PVC или FR-PVC, тип ST2 по IEC 60502, черный или красный, или по индивидуальному заказу


Технические данные:  Номинальное напряжение: 0,6/1 кВ, низкое напряжение
Максимальная температура проводника: при нормальных (90ºC), аварийных (130ºC) или коротких замыканиях не более 5 с (250ºC)
условиях.
Мин. Температура окружающей среды. 0 OC, после установки и только при фиксированном положении кабеля
Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильного кабеля без брони
15 x наружный диаметр кабеля для многожильного кабеля без брони
15 x наружный диаметр кабеля для одножильного кабеля с броней
12 x наружный диаметр кабеля для многожильного кабеля с броней

Стандарты:  Международные: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR)
Китай: GB/T 12706, (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA по запросу

Установка

1. Температура установки не должна превышать 20ºC. Если температура окружающей среды ниже 0ºC, кабель должен быть
предварительно подогреть.
2. Радиус изгиба кабеля должен быть не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 минут. 3,5 кВ постоянного тока

Технические параметры :

Ном. Сечение провода	Толщина изоляции	Толщина оболочки	Прибл. О.Д.	Приблизительный вес	Макс. Сопротивление проводника постоянному току (20 ºC)	Испытательное напряжение переменного тока	Текущий рейтинг
мм 2	мм	мм	(мм)	кг/км	Ом/км	кВ/5мин	В воздухе (А)	В почве(А)
1 × 300	1,8	1,8	27,0	3042	0,0601	3,5	620	610
3 × 300	1,8	2,6	51,0	9465	0,0601	3,5	505	515
4 × 300	1,8	2,6	52	12550	0,0601	3,5	505	515
5 × 300	1,8	3,2	70,0	16670	0,0601	3,5	505	515
3 × 300+ 1 × 150	1,8	2,7	54	11155	0,0601	3,5	505	515
4 × 300+ 1 × 150	1,8	3. 1	66,3	14321	0,0601	3,5	505	515


Рекомендации по оформлению заказа
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони
Требования к оболочке
Длина кабеля и требования к упаковке
Прочие требования
Упаковка и отгрузка:  Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку.
Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта
и перерасход средств.
Кабель поставляется в деревянных бобинах, гофрированных коробках и бухтах. Концы кабеля герметизированы самоклеящейся БОПП-лентой и негигроскопичными заглушками
для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана атмосферостойким материалом
на внешней стороне барабана в соответствии с требованиями заказчика.
