Содержание

ВРУ, АВР, ГРЩ, ЩО, ЩЭ, ЩК

Чтобы выбрать подходящий электрический щит для здания или отдельного помещения, необходимо понимать значение буквенного кода на его коробке. Из этой статьи вы узнаете о разных видах такого оборудования и сможете выбрать наиболее подходящую модель.

Этажный (ЩЭ)

Этот электрический щит предназначен для установки в многоэтажных жилых домах. Он позволяет распределять электропитание на 2-6 квартир.

Как правило, такое оборудование состоит из нескольких основных элементов:

абонентской камеры. В ней устанавливают защитные предохранители;
камеры учета. Ее используют для монтажа счетчиков;
слаботочной камеры. В ней устанавливают технику для интернета и кабельного телевидения.

Изделия используют для учета, приема и распределения электроэнергии. Оборудование также позволяет защищать бытовую технику от перепадов напряжения. Такие приборы разрабатывают с учетом действующих требований по устойчивости к повышенным нагрузкам и количеству групповых линий для одной квартиры.

Квартирный (ЩК)

Такие щиты устанавливают на входе электрического кабеля в квартиру. Они позволяют распределять групповые линии питания и вести учет электроэнергии. Данный вид оборудования можно увидеть в прихожей, тамбуре или около входной двери. Благодаря использованию этой техники вы сможете защитить электроприборы от перегрузок и коротких замыканий. Практически в любой момент можно отключить электропитание во всей квартире или в определенной комнате.

Щит освещения (ЩО)

Устройства данного вида позволяют контролировать осветительные приборы. Чаще всего такое оборудование устанавливают в нежилых зданиях большой площади: торговых центрах, продовольственных гипермаркетах и т. п. По принципу своей работы устройства напоминают стандартные выключатели. Оборудование может быть оснащено предохранителями и счетчиками электропитания.

Щит управления (ЩУ)

Данный тип электрощитов используют на производственных предприятиях. В отличие от других моделей, они имеют более сложную конструкцию. Обычно электрооборудование имеет внушительные размеры и множество переключателей внутри. Такие электрощиты не имеют определенного типоразмера. Выбор габаритов зависит от назначения устройства.

Щиты автоматики (ЩА)

Это оборудование позволяет контролировать работу сложных систем. Управление всеми элементами осуществляется в автоматическом режиме. Как правило, электрощиты автоматики оснащают различными датчиками и контроллерами. Это позволяет отслеживать работу системы и множество показателей. Основываясь на полученных данных, устройство самостоятельно отключает и включает отдельные элементы.

Аварийный ввод резервного питания (АВР)

Данное оборудование предназначено для переключения потребителей с основного источника питания на резервный при возникновении аварийных ситуаций. АВР необходимо использовать в больницах и других учреждениях, где большое значение имеет непрерывная подача электроэнергии. Также устройства этого типа можно устанавливать в коттеджах.

Чаще всего используют 2 подтипа электрощитов:

приоритетный. Он имеет только один канал электропитания;
бесприоритетный. В таком оборудовании основные функции может выполнять любой источник питания.

При выборе определенных моделей следует учитывать личные предпочтения. Также важно знать все особенности электрической сети.

Вводное распределительное устройство (ВРУ)

Такое оборудование устанавливают на входе силового кабеля. Этот вариант можно использовать в многоквартирных жилых домах, офисных центрах и различных производственных помещениях. ВРУ распределяют питающие линии для этажных и квартирных электрощитов, осуществляют учет электроэнергии и предотвращают выход электроприборов из строя в случае перегрузки или короткого замыкания. Как правило, такое оборудование устанавливают в подвалах или на первых этажах.

Главный распределительный щит (ГРЩ)

Это устройство предназначено для монтажа на крупных промышленных предприятиях и трансформаторных подстанциях. Чаще всего оно имеет внушительные размеры. Такое оборудование обеспечивает стабильное электроснабжение целого объекта, защищая приборы от перепадов напряжения и коротких замыканий. ГРЩ равномерно распределяют электроэнергию и в случае необходимости могут автоматически переключиться с основного ввода электропитания на резервный.

При работе с любым типом электрощитов, указанных в данной статье, необходимо соблюдать действующие правила электробезопасности. Это особенно важно во время выполнения монтажа оборудования.

Если вам необходимо уточнить информацию о характеристиках устройств и заказать электрические щиты, обращайтесь в ООО «Электромол». Вы можете отправить заявку, воспользовавшись удобной формой на нашем сайте.

Сборка электрощита – правила, схема и монтаж

Этапы сборки электрического щита

Работы по сборке, а также подключению щита можно разделить на отдельные этапы. На каждом из них есть свои правила и особенности. Придерживаясь их, можно собрать электрощит, который обеспечит высокую степень энергозащиты.

Этап 1. Оценка и формирование групп потребителей. На данном этапе нужно выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, тёплый пол. Таких потребителей рекомендуется подключать отдельной группой.

Также рекомендуется создание отдельных групп для освещения, розеток.

Для подбора оборудования нужно суммировать данные по мощностям каждого потребителя (указывается в паспортах), а также прибавить около 30% запаса прочности. По результату расчетов подбираются компоненты: коммутирующие устройства, автоматические выключатели, УЗО и пр.

Этап 2. Составление схемы. Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в щитке. Это облегчит процесс сборки, а также возможного ремонта или модернизации. На схеме необходимо выделить группы пользователей, а также обозначить очередность подключения компонентов.

Этап 3. Выбор электрощита и места для его установки. На этом этапе происходит расчет, а также подбор оборудования, выбор места расположения, а также покупка щитовой коробки. Эта стадия подготовки наиболее важная, т.к. допущенные ошибки могут сказаться на итоговом результате. Подбор щитовой коробки необходимо выполнить в следующей последовательности:

3.1. Подбор компонентов по группам потребителей и расчет количества модулей. По составленной схеме нужно определить, какое именно потребуется оборудование и какой мощности. Вот основные элементы, которые устанавливаются в электрический щит:

Вводной рубильник – служит для подвода питания к щитку, а также позволяет быстро отключить электроснабжение.
Счетчик – производит замер потребленной электроэнергии.
Реле напряжения – защищает технику от чрезмерных скачков напряжения.
Измерительные приборы (вольтметр, амперметр) – эти приборы подключаются при необходимости визуального контроля напряжения и силы тока.
При установке реле напряжения RBUZ или мультифункционального реле RBUZ нет необходимости в дополнительных измерительных приборах.
Автоматические выключатели – устанавливаются для защиты от замыканий, а также перегрузок. Так, например, потребители с мощностью 2 кВт и более подключаются через автоматический выключатель 25А или 32А. Для подключения розеточных линий и линий освещения достаточно автоматов 10А или 16А.
УЗО или дифавтоматы – необходимый элемент для защиты от утечки (удара током). Желательно ставить УЗО на каждую выделенную линию.

Также для подключения потребуются специальные гребёнки, клеммы, шины, кабели и пр.

После того, как перечень компонентов определен, нужно рассчитать, сколько места они займут и какого размера нужен щит. Размеры элементов стандартные и определяются по количеству модулей – 1 модуль равен 17,5 мм. Также следует предусмотреть некоторый резерв места для будущей модернизации.

Нужно обратить внимание на качество элементов, которые будут установлены в электрический щит. Не следует приобретать дешевые некачественные изделия, т.к. от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. Компания DS Electronics — производитель качественных реле напряжения и многофункциональных реле RBUZ. На все реле RBUZ действует гарантия 5 лет.

3.2. Выбор места установки. Часто строители предусматривают для установки щита специальную нишу, но если этого нет, то придется или делать выемку самостоятельно или воспользоваться навесными моделями.

При выборе места нужно учитывать, что к нему должен быть свободный доступ. Запрещается размещение в шкафах или любой другой мебели. Также щиток должен быть достаточно отдален от различных нагревательных приборов, газового оборудования и пр. воспламеняющихся материалов. Рекомендуемое расстояние от пола до щитка – 1,5 – 1,7м, до дверного проёма – минимум 15 см.

3.3. Выбор электрического щита. Размер коробки должен соответствовать расчетной величине по количеству модулей, а также размеру ниши. Щитовая коробка может быть изготовлена из металла или негорючего пластика. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и пр.

Этап 4. Непосредственная сборка электрического щита. Обычно щитовая коробка оснащена специальными съёмными направляющими, к которым крепятся DIN-рейки для установки оборудования. Предварительную сборку удобно выполнять на столе.

Для монтажа оборудования чаще всего используется линейная или групповая схемы подключения. Линейная подразумевает установку элементов один за другим. Она проста в реализации, но в случае аварии сложно будет установить источник неисправности.

При групповом подключении модули подключаются группами на каждую линию потребителей. Такая схема более сложная в сборке, но позволяет сразу определить проблемную зону по сработавшим автоматам.

Сборка элементов щита должна происходить в следующем порядке:

Установка и закрепление модулей на DIN-рейки по предварительно составленной схеме.
Подключение элементов к вводному рубильнику при помощи гребёнки.
Подключение фазы при помощи кабелей с наконечниками.
Установка нулевой шины.
Проверка надёжности соединений при помощи отвёртки.
Подключение автомата ввода к питанию и проверка правильности срабатывания элементов.
Проверка напряжения на элементах при помощи мультиметра.

Этап 5. Монтаж электрощита и его подключение. Установка электрощита производится после окончания всех пыльных ремонтных и отделочных работ. Корпус закрепляется на выбранном месте, внутри при помощи саморезов фиксируются направляющие с DIN-рейками и оборудованием. Устанавливаются шины рабочего (N) и защитного (РЕ) нуля. Подводятся, а также закрепляются провода.

Перед введением щита в эксплуатацию нужно убедиться, что собраны и подключены все элементы электросистемы: выключатели, розетки, распределительные коробки и пр.

Заключение

Современный электрощит позволяет обеспечить не только бесперебойную работу внутренней электросети. Он также способен защитить технику и людей от возможных аварий, а также утечек электричества. Именно поэтому так важно внимательно подходить к выбору каждого элемента и не экономить на качественных приборах.

Оцените новость:

Виды электрических щитов

Рассмотрим иерархию электрических щитов — типы, виды, разновидности для того чтобы лучше понимать их принципиальные назначения в электрической сети. Наверняка, вы не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. Все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает. А порой, даже те кто обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать иерархию с главного щита, «короля» щитовых.

Главный распределительный щит (ГРЩ)

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.

Главный распределительный щит (ГРЩ)

Вводное распределительное устройство (ВРУ)

Устройство, в которое входит комплекс электротехнической автоматики и конструкций, используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ, учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).

Вводное распределительное устройство (ВРУ)

Аварийный ввод резерва (АВР)

Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.

Аварийный ввод резерва (АВР)

Щит этажный (ЩЭ)

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир.

ЩЭ делится преимущественно на три отсека:

Распределительный отсек (модульная автоматика для групп электрических цепей).
Отсек учета (электрические счетчики).
Абонентский отсек (телефон, домофон, TV, радио и пр.).

Щит этажный (ЩЭ)

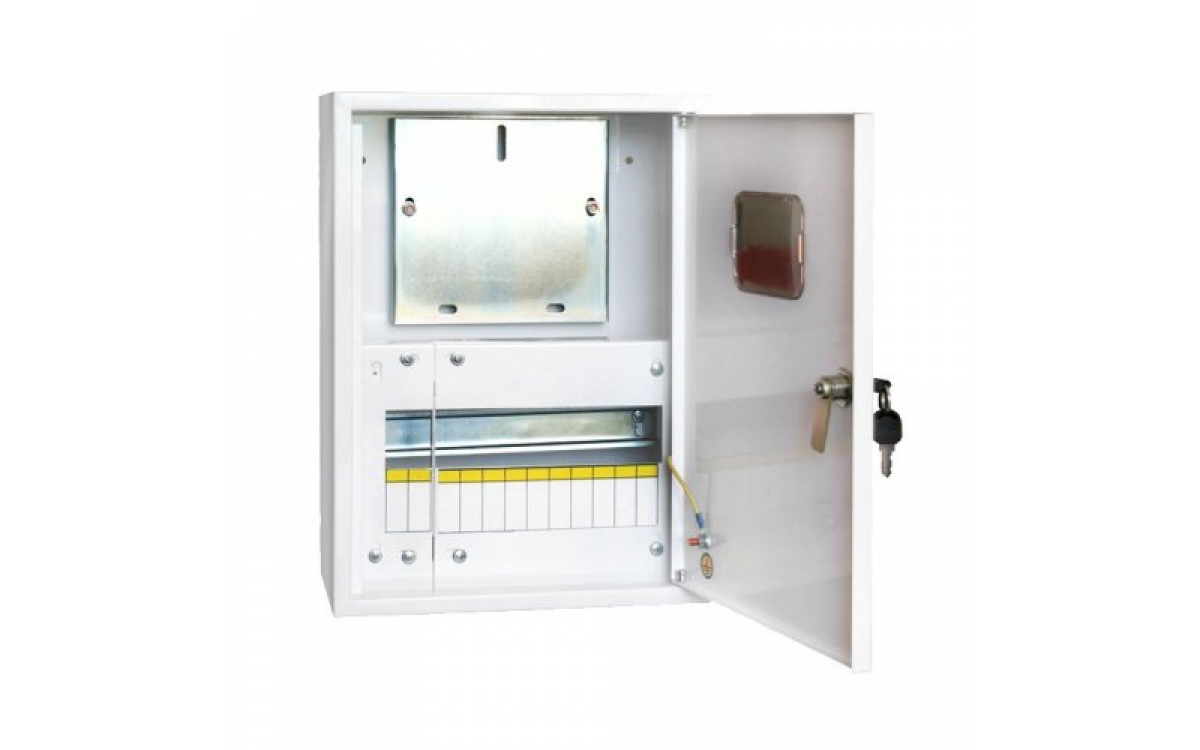

Щит квартирный (ЩК)

ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.

Щит квартирный подразделяется:

ЩКУ – щит квартирный учетный.
ЩКР – щит квартирный распределительный.

Щит квартирный (ЩК)

Щит освещения (ОЩ)

ОЩ устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.

ОЩ подразделяется:

ОЩВ (осветительный щиток с выключателем).
УОЩВ (утапливаемый осветительный щиток с выключателем).

Щит освещения (ОЩ)

Щит управления (ЩУ)

ЩУ служит для управления автоматикой, которые отвечают за такие механизмы как: вентиляция, отопление, пожарная сигнализация и др. Регулировка параметров осуществляется вручную.

Щит управления (ЩУ)

Сборка щита учета. Видео-урок

Щит автоматики (ЩА)

ЩА отвечает за программные контроллеры, которые следят за рабоой вентиляции, отопления, пожарной сигнализации и др.

Щит автоматики (ЩА)

Щит бесперебойной подачи питания (ЩБП)

ЩБП служит для обеспечения устройств и приборов вычислительной техники, систем управления и контроль медицинского оборудования, сигнализации и прочие системы, которые относятся к 1 категории групп электроснабжения.

Щит бесперебойной подачи питания (ЩБП)

Это не все щитовые которые используются в электрических сетях, существует еще большое множество разновидностей. Вопрос к читателям — какие виды электрощитов вы знаете? Поделитесь пожалуйста в комментариях ниже.

Обязательно прочитайте статью про монтаж щита: Монтаж и ремонт электрических щитов своими руками»

Создание электрощитовой от Алекса Жука

Оцените качество статьи:

Электрощиты

Электрические распределительные щиты представляют собой устройства различной конфигурации, которые используются для передачи поступающего электрического тока в несколько меньших цепей и обеспечивают внутренним соединениям различную защиту: например, защиту от сверхтоков и перегрузки в виде предохранителей или автоматических выключателей, от воздействий окружающей среды — снега, дождя, пыли и т. д., а также оберегают пользователей от смерти и травм, связанных с поражением электротоком. Это может быть большая единая панель или сборка с кабельными соединениями, переключателями для перенаправления энергии, трансформаторами, контакторами, реле, изоляторами, предохранителями и другими устройствами для защиты и контроля.

Электрощиты известны под разными названиями, такими как распределительный щит, шкаф или бокс, электрическая или щитовая панель и т.д., и используют разную аббревиатуру для обозначения своего предназначения — ЩО, ЩК, ГРЩ, ЩЭ и другую. Это своего рода центры, принимающие большой входящий ток материнской электросети, например, от электростанции или генератора, и разгоняющие его по меньшим потребителям — подстанциям, цехам, домам, квартирам.

Как правило, они монтируются на стене внутри или снаружи зданий или в отдельно стоящих коробах и защищены прочными корпусами с закрывающимися дверцами с нанесённой аббревиатурой — названием щита, определяющим его назначение, и предостерегающими знаками. Некоторые щиты предназначены для одной семьи или многоквартирного дома, тогда как другие — для коммерческих зданий и промышленных объектов. Иерархия распределительных щитов начинается с их «босса» под названием ГРЩ — главного распределительного щита.

Главный распределительный щит

Вы вряд ли сможете встретить его в жилом секторе, если только это не автономный дом, питающийся от мощного генератора. Его обычные «места обитания» — трансформаторные подстанции, котельные. Этот щит — самый мощный на каком-либо объекте — может принимать в себя ток в несколько тысяч ампер, преобразуя его и подавая в нужном количестве в несколько линий, расходящихся по цехам или домам. Между «боссом» ГРЩ и конечными потребителями располагаются ВРУ — вводное распределительное устройство — и различные мелкие щитки — ЩА/ЩУ/ЩЭ/ЩК/ЩО и прочие.

Вводное распределительное устройство

В нём находятся многочисленные кабели с целым арсеналом измерителей, функциональных плат, защитных механизмов, спасающих сети от излишних нагрузок, выравнивающих напряжение, стабилизирующих подачу тока, измеряющих параметры электроэнергии и т. д. ВРУ по-своему обрабатывает входящую с ГРЩ электроэнергию и направляет её далее по маленьким щитам для распределения по этажам, квартирам, системам автоматизации, сигнализации, контроля, управления и т.д.

Этажный щит

Этот закрытый шкафчик часто выполняется с прозрачным окошком и располагается, как следует из названия, на этажах многоквартирных зданий, принимая ток с ВРУ и отправляя его по квартирам. В боксе, как правило, находятся кабели, устройства для учёта электроэнергии, автоматические выключатели и разные приборы для защиты от скачков напряжения, а иногда и какие-либо устройства для обслуживания интернет-сетей, кабельного телевидения и т.д. Во многих жилых домах ЩЭ отсутствует, а обязанности по приёму и распределению энергии исполняет его квартирный коллега — ЩК.

Квартирный щит

Современные строительные и электротехнические стандарты допускают разнообразные варианты ЩК, использующих сочетания разных схем для нескольких пользовательских задач, например, учёта потребляемого электричества и его распределения отдельно в линии с силовыми розетками и освещением, пожарной сигнализацией и охранными системами.

Щиты освещения

ЩО могут включать в себя обычные автоматы или (в редких случаях) выключатели дифференциального тока, реле, датчики, предохранители, счетчики питания и УЗО. Они устанавливаются в основном там, где возникает необходимость из одного места управлять большими группами осветительных приборов, например, отключая всё освещение гипермаркетов, офисных помещений, цехов или этажей. Наиболее популярный УОЩВ — утопленный осветительный щит с выключателями — представляет собой аккуратно выглядящую, встроенную в стену панель с дверцей и рядом автоматических выключателей под ней.

Щиты аварийного переключения

Такие устройства, как ЩАП и АВР (автоматический ввод резервного питания), выполняют аналогичные функции — автоматическое переключение на резервный источник энергии, например, на другую линию или генератор в случае аварийного отключения электроэнергии или резкого падения напряжения в сети, поддерживая необходимые параметры энергоснабжения до устранения неполадок. Обычно их устанавливают там, где жизненно важно бесперебойное электропитание.

Щиты управления и автоматики

ЩУ и ЩА обеспечивают контролируемую подачу питания на линии освещения, вентиляции/отопления, охранной и пожарной сигнализации или используется, например, для дистанционного управления электродвигателями. Здесь можно найти различные переключатели, кнопки и светосигнализаторы в виде индикаторов, позволяющих отслеживать работу систем и отдельных приборов. В первом варианте управление производится в основном вручную, тогда как второй делает всё автоматически на основании данных различных датчиков и контроллеров или работая по заданной программе.

Мы рассказали только о самых распространённых типах электрощитов, в то время как на самом деле их существует гораздо больше, предназначаясь для решения каких-то конкретных задач. Из соображений эстетики и безопасности электрические панели и щиты внутри жилых зданий, как правило, располагаются в удалённых местах — на чердаках, в гаражах или подвалах, но иногда могут быть и архитектурной частью строения.

Все щиты для безопасности имеют закрытую лицевую часть и устанавливаются так, чтобы быть легко доступными для контроля и обслуживания. Строительные нормы и правила запрещают установку щитов в ванной комнате, в платяных шкафах или там, где недостаточно места для электрика, стремящегося получить доступ к панели. Конкретные ситуации, например, установка на открытом воздухе, в пожаро- и взрывоопасной среде или в каких угодно неординарных местах, могут потребовать специального оборудования, предназначенного для работы в сложных условиях, и более строгих правил установки.

Торговая сеть «Планета Электрика» обладает широким ассортиментом низковольтного оборудования от НЭМЗ, в который входят различные модели электрических щитов. К ним относятся:

Монтаж щитовой продукции

Наверняка, не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает, а порой, даже те кто и обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать виды и типы электрощитов с главного щита, «короля» щитовых.

Виды и типы электрощитов

Главный распределительный щит (ГРЩ).

Главный распределительный щит

Вводное распределительное устройство (ВРУ).

Аварийный ввод резерва (АВР).

Щит этажный (ЩЭ).

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир. ЩЭ делится преимущественно на три отсека: – Распределительный отсек (модульная автоматика для групп электрических цепей). – Отсек учета (электрические счетчики). – Абонентский отсек (телефон, домофон, TV, радио и пр.).

Щит квартирный (ЩК).

Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий. ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.
Щит квартирный подразделяется: – ЩКУ – щит квартирный учетный. – ЩКР – щит квартирный распределительный.

Щит освещения (ОЩ).

Щиты освещения устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.
Щиты освещения подразделяется: – ОЩВ (осветительный щиток с выключателем). – УОЩВ (утапливаемый осветительный щиток с выключателем).

Щит управления (ЩУ).

Щит автоматики (ЩА).

ЩА отвечает за программные контроллеры, которые следят за работу вентиляции, отопления, пожарной сигнализации и др.

Монтаж внутренних соединений щитов

При монтаже щитов, устройств, вторичных цепей необходимо выполнять следующие правила:

до начала работ необходимо изучить рабочие чертежи, техническую документацию,
все аппараты, расположенные внутри ящика или шкафа, соединяют между собой неразъемными перемычками без вывода проводов на наборные зажимы. Цепи для подключения внешних устройств присоединяют на зажимы планок (реек). Провода до прокладки выправляют и протирают ветошью, пропитанной парафином,
по панелям шкафов провода прокладывают только вертикально и горизонтально. Радиус изгиба проводов – не менее трех диаметров провода. К панели провода крепят скобами с изолирующими прокладками. Потоки проводов закрепляют бандажами через 200 мм.
переход проводов с корпуса щита на подвижную дверцу или подвижные контакты устройства выполняют гибкими медными проводами в виде вертикально скручивающегося жгута без разрезания проводов.

Жгут крепится к корпусу и дверце с помощью скобки. Неподвижный корпус ящика управления соединяется с дверцей с помощью многожильного голого провода. Кольца на концах жил располагают в зажиме по ходу винта, который затягивают плотно, не допуская “выдавливания” жилы или срыва резьбы.
Если к зажиму присоединяют два провода, то между кольцами прокладывают шайбу. Соединение больше двух проводов под один винт запрещается. Не допускается изгибать жилы или делать на них кольца плоскогубцами или кусачками.
Проводники у наборных зажимов аппаратов должны иметь маркировку, которую записывают на окольцевателях из пластмассы составной надписью или из полимерной трубки длиной 20 мм или 15 мм.
Надписи на трубках-оконцевателях наносят с двух сторон несмывающимися чернилами. Навешивать на провода бирки вместо окольцевателей запрещается.
Переключатели и ключи управления подключают в соответствии с диаграммой замыкания контактов, которую приводят на чертеже с принципиальной схемой.
Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается.

Монтаж соединений в щитовых устройствах. 1. По принципиальной электрической схеме составляется схема соединений адресным методом (рис. 1). 2. На панели ящика размещаются необходимые электричсекие аппараты.

Рисунок 1. Схема электрическая соединений ящика управления электроприводами

Намечается трасса, по которой будут прокладываться провода. Выполняются необходимые замеры на панели и в соответствии с полученной трассой составляется эскиз жгута (рис. 2).

Рисунок 2. Пример составления эскизов для заготовки проводов: а) эскиз, б) общий вид.

На эскизе у линий проставляется длина участка в мм и в кружочке – количество проводов на участке (определяется по схеме соединений, выполненной адресным способом).

3. На универсальном шаблоне, который представляет собой перфорированную плиту с отверстиями диаметром 3 – 5 мм, расположенными на расстоянии 25 – 50 мм, наносится мелом контур жгута. Выставляются концевые и угловые шпильки.

4. Выбираются провода для монтажа цепей главного тока и вторичных цепей. В соответствии с эскизом нарезаются провода необходимой длины, протираются их ветошью, пропитанной парафином и выправляются.

5. Маркируются провода. Надеваются с каждого конца провода трубки-бирки и с помощью несмываемых чернил наносится маркировка, соответствующая маркировке на схеме соединений.
Маркировку на панелях, пультах, приборах, аппаратах наносят краской по трафарету, на кабели – подвесными бирками или надписями на манжетах оконцеваний, на жилах и проводах – надписью знаков на оконцевателях, поливинилхлоридных трубках, на изоляции проводов маркировочной липкой лентой.
Для обозначения фаз или полярности жилы маркируют красками различных цветов или монтируют провода с цветной изоляцией (для фазы А – желтый, В – зеленый, С – красный). Цепи постоянного тока различают применяя проводники с синей изоляцией (минус) и красной (плюс).

6. Раскладываются провода на шаблоне в соответствии с составленным эскизом. Связываются провода в жгут (ниточным бандажом, перфорированной лентой, полоской пряжной и т.д.) рис. 3. С помощью доски и деревянного молотка выравниваются потоки проводов.

Рисунок 3. Скрепление жгутов: а) вязка жгута нитками, б) плоскими, в) перфорирован ной лентой, г,д) челноки

7. Снимается изоляцию с концов проводов. Тестером или мегаомметром “прозванивается” собранный жгут и проверяется маркировка проводов (рис. 4).

Рисунок 4. Схема прозвонки жил кабеля: 1- щуп, 2- прибор, 3- зажим, 4- индикатор, 5- батарейка, 6- кабель.

Прозвонка жил протяженных цепей производится следующим образом: один конец жилы соединяется с корпусом, а второй конец отыскивается щупом прибора, при условии, что другой щуп соединен с корпусом щита управления. Короткие цепи можно проверить с помощью лампочки и батарейки (прозвонкой). Кроме того, существуют специальные устройства для отыскания маркировки жил жгута. Например, УММК-55.
Оконцовываются провода в жгуте (штырем или кольцом) в зависимости от вида соединения их с электрическими устройствами и аппаратами рис. 5. Многопроволочные медные провода необходимо пропаять.

Рисунок 5. Последовательность операций опрессовки в кольцевых наконечниках: а) удаление изоляции, б) скрутка и укладка в наконечник, в) опрессовка клещами, г) подключение алюминиевой жилы, 1 – штыревой вывод, 2 – гайка, 3 – оконцованная жила провода, 4 – шайба, 5 – пружинная шайба.

Переносится жгут на панель ящика и производится подключение проводов к зажимам и выводам приборов и аппаратов, рис. 6. К одному контакту можно подключать не более 2-х проводов.

Рисунок 6. Переход проводов на подвижные конструкции: 1-скоба, 2-жгут из проводов, 3-навесы.

Пайка незакрепленных соединений (в стык или в нахлестку) не допускается. При тесном расположении контактов жилы закрепляются и после пайки натягивается на жилу поливинилхлоридная трубка. Короткие перемычки между соседними контактами можно выполнять продолжением подключаемой жилы провода.

Рисунок 7. Провода и электрические аппараты в шкафу управления

По окончании монтажа проводится контроль качества. При этом внешним осмотром проверяется маркировка проводов по схеме соединений, отсутствие подрезов токопроводящих жил, качество их лужения, отсутствие повреждений и загрязнений изоляции.
Механическая прочность пайки жил проверяется пинцетом с надетым на его концы трубками из поливинилхлорида. Усилие тяжения вдоль оси провода должно быть не более 10 Н. Запрещается перегибать провод от места пайки.
После контроля пайки место спая окрашивается прозрачным цветным лаком. Правильность присоединений проводов определяется с помощью тестера.
Контроль заключается в следующем: к одному выводу цепи тестера подключается сначала конец проводника, направление которого необходимо определить. Затем к концам проводников, расположенных в другой части аппарата или комплектного устройства поочередно присоединяется второй вывод тестера. Когда цепь оказывается замкнутой проводником, тестер покажет минимальное значение сопротивления. Это дает возможность убедиться, что данный конец является искомым.

Подстанция, в которой стоят повышающие трансформаторы, повышает электрическое напряжение при соответствующем снижении значения силы тока, в то время как понижающая подстанция уменьшает выходное напряжение при пропорциональном увеличении силы тока.
Необходимость в повышении передаваемого напряжения возникает в целях многократной экономии металла, используемого в проводах ЛЭП, и уменьшения потерь на активном сопротивлении. Действительно, необходимая площадь сечения проводов определяется только силой проходящего тока и отсутствием возникновения коронного разряда.

как выбрать и где установить?

Распределительный щиток, называемый также электрическим шкафом, представляет из себя коробку, внутри которой установлены счетчики электроэнергии и устройства защиты сети. Что следует знать при его установке?

На фото:

Существует ряд требований и рекомендаций, касающихся места установки электрического шкафа и его обустройства.

Автоматический выключатель может не справиться со своей задачей. Чаще всего это происходит тогда, когда сломавшийся электроприбор находится на большом расстоянии, порядка 100&nbspм, от устройства защиты сети. Либо, когда неисправно само УЗО. Изоляция проводов может вспыхнуть в любую секунду, потому вы не должны тратить драгоценное время на то, чтобы расчистить себе путь к распределительному щитку.

На фото: дом может сгореть, пока вы «разбираете» себе путь к щитку.

Где установить распределительный щиток?

Подальше от горючего. Разумеется, распределительный щиток запрещено устанавливать в пожароопасных помещениях (например, котельных) или в непосредственной близости от резервуаров с газом и прочими легковоспламеняющимися веществами.
На «свежем» воздухе. Щиток должен располагаться в хорошо проветриваемом помещении. Естественная вентиляция предпочтительнее, чем принудительная (последняя в случае отключения электроэнергии в доме перестает функционировать).
На свету По возможности обеспечьте доступ естественного света в то место, где находится щиток. Чтобы мастер-электрик мог устранить неисправность внутри распределительного устройства, не прибегая к использованию автономных осветительных приборов.
В легком доступе! Не превращайте помещение щитовой в склад ненужных вещей — обеспечьте свободный доступ к щитку. Иначе вы попросту не сможете быстро обесточить сеть в доме при аварийной ситуации.

Количество распределительных щитков

В доме количество щитков зависит от его площади, а также от сложности разводки электропитания по зданию.

На даче — один. Для дачных домиков и небольших коттеджей площадью 150–200 кв. м; хватает одного электрического шкафа, установленного на вводе электроэнергии. Внутри ящика располагается счетчик, мощный вводный автомат, контролирующий всю цепь электроснабжения коттеджа, и несколько автоматических выключателей поменьше. Как правило, один из них контролирует розеточную сеть, еще один – сеть освещения, а остальные имеют узкую специализацию и защищают конкретные приборы: стиральную машину, электроплиту, электрическую каменку в сауне и т.д.

На фото:

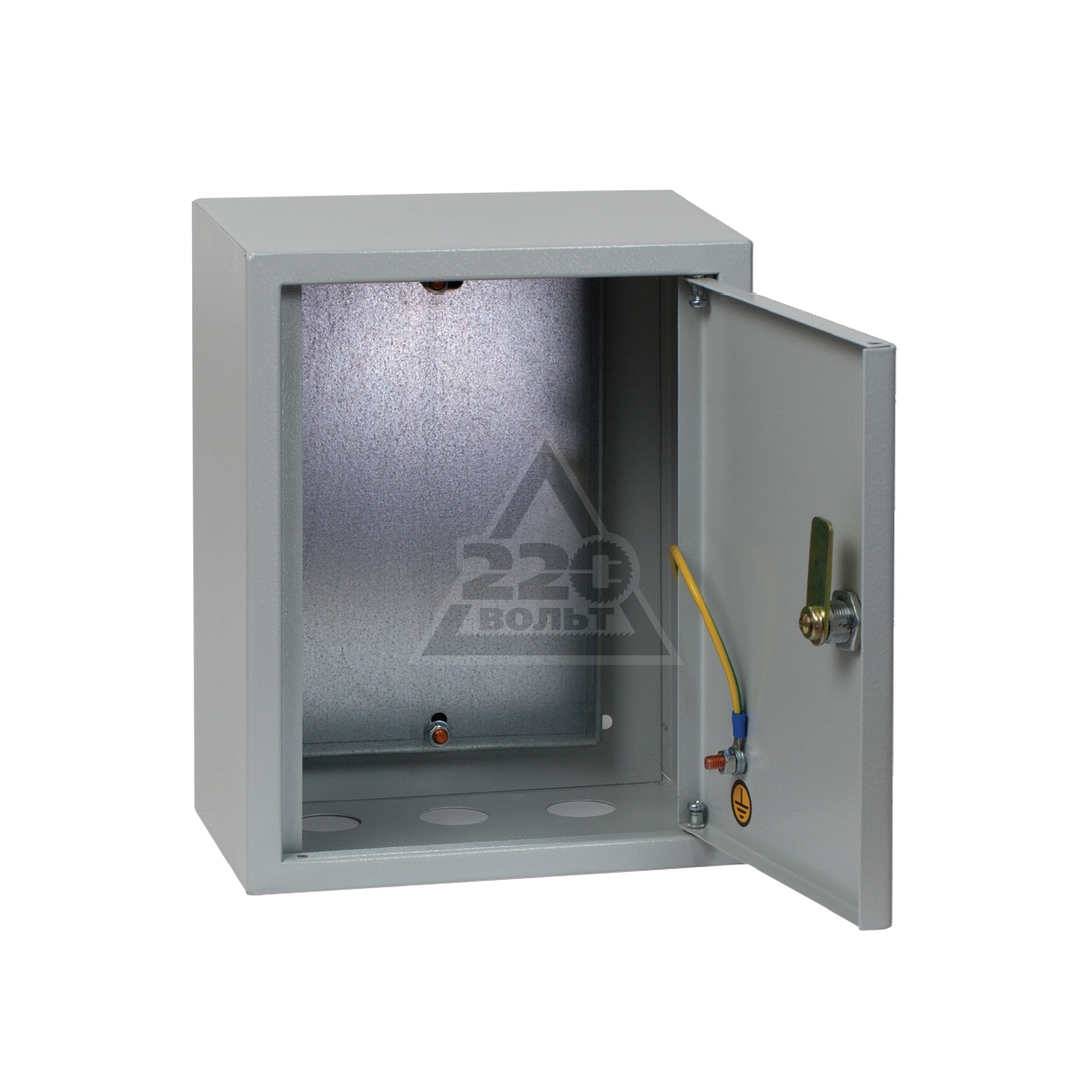

Распределительный щиток&nbsp- это, на самом деле, собирательное название для группы устройств.

Здесь же размещается и группа устройств защитного отключения (УЗО): одно общее, работающее в паре с автоматом на вводе, и несколько дополнительных, применяемых для розеточной сети и цепей питания отдельных приборов. К слову, специалисты считают, что нет необходимости в защите сети освещения при помощи отдельного УЗО. Утечка тока на данном участке маловероятна, и поэтому для обеспечения его безопасности вполне достаточно одного устройства, смонтированного на вводе электроэнергии и контролирующего всю сеть в доме.

В доме — несколько. Для крупных коттеджей одного щитка на вводе будет мало. Из-за большой протяженности электропроводки автоматический выключатель на вводе электроэнергии в случае аварии может срабатывать со значительной задержкой либо не срабатывать вовсе.

На фото:

Распределительный щиток не обязательно устанавливать «в мрачном подземелье». Современные материалы позволяют вписать электрический шкаф даже в дизайн жилого помещения.

Применяется следующая схема: один общий распределительный щиток на вводе электроэнергии в дом плюс одно или несколько аналогичных устройств на каждом этаже.

Внутри первого электрического шкафа монтируются счетчик, вводный автомат и общее УЗО. В прочих распределительных щитках располагаются автоматические выключатели розеточной сети и сети освещения данного этажа, а также группа УЗО, контролирующих те же участки.

Такая схема позволяет уменьшить расстояние от защитных устройств до электроприборов, а кроме того, в случае возникновения неисправности обесточивается не весь дом, а только один этаж или даже конкретная комната. Также упрощается и поиск причины срабатывания устройства защиты.

В статье использованы изображения abb.com, eaton.com, schneider-electric.com

ПМА 4500 380V открытый реверсивный без т/реле, электрическая блокировка + механическая блокировка

Выберите категорию:

Все Автоматика » Автоматические выключатели » Дифференциальные автоматы » Контакторы »» Контакторы электромагнитные серии КМИ, КТИ производство IEK »» Контакторы электромагнитные серии КМЭ, КТЭ производство EKF » Устройства защитного отключения (УЗО) Кабельная продукция » Кабель Электроустановочные изделия » Силовые разьемы » Вилки штепсельные » Розетки и выключатели »» Встраиваемые »»» Etika™ »»» AtlasDesign »»» Valena™ »»» UnicaStudio »» Накладные »»» Blanca »»» Quteo Светильники » Потолочные встраиваемые светильники » Светодиодные встраиваемые светильники » Настенно-потолочные светильники » Линейные светильники » Светодиодные панели » Светодиодная лента, модули, профиль и трансформаторы »» Светодиодная лента »» Соеденители для светодиодной ленты »»» Соеденители для светодиодной ленты 12V »»» Соеденители для светодиодной ленты 220V »» Модули светодиодные »» Профиль для светодиодной ленты »» Трансформаторы для светодиодной ленты »» Контроллеры RGB для светодиодной ленты » Прожекторы » Светильники садово-парковые » Лампы светодиодные »» Лампы светодиодные — цоколь Е27, Е14 »» Лампы светодиодные линейные T8 цоколь G13 »» Лампы светодиодные цоколь GX53 »» Лампы светодиодные цоколь GU5. 3 Измерительные приборы » Электросчётчики Электрический теплый пол » Нагревательный мат » нагревательная плёнка » Терморегуляторы Щитовая продукция » Щитки накладного монтажа » Щитки внутреннего монтажа » Комплектующие »» Шины (N) нулевые »» Сальники »» Шины соединительные тип PIN (штырь) »» DIN-рейки » Корпуса для электрощитов из металла »» Щиты учета-распределительные »» Щиты распределительные »» Щиты с монтажной панелью »» Щиты вводно-учётные Инструменты » Инструмент ручной Расходные материалы » Изолента » Хомуты » Буры для перфоратора » Круги для УШМ Электромонтажные материалы » Коробки монтажные, распределительные »» Коробки распределительные »» Подрозетники »» Коробки электромонтажные » Устройства коммутации »» клеммы WAGO »» Зажимы винтовые »» Зажимы наборные и заглушки ЗНИ »» Сжимы ответвительные для кабеля »» Скрутки изоляционные СИЗ » Наконечники и гильзы кабельные »» Гильзы кабельные »» Наконечники изолированные »» Наконечники кабельные » Труба гофрированная »» Держатель-клипса » Кабель-канал »» Аксессуары для кабель-канала »»» Внешний угол »»» Внутренний угол »»» Заглушка »»» Поворот 90 гр. »»» Соединитель на стык »»» Т-образный угол Батарейки, аккумуляторы, зарядные устройства » Аккумуляторы » Батарейки »» Батарейка LR03;AAA (мизинец) »» Батарейка LR06;AA (палец) »» Батарейки (таблетки) »»» Батарейка G-X »»» Батарейка CR 10xx/12xx/16xx/20xx »» Батарейки 4.5-12 вольт » Зарядные устройства АКЦИОННЫЙ ТОВАР

Основы щитовых панелей для инженеров-электриков (начинающих)

Распределение электроэнергии в жилых помещениях

Системы распределения электроэнергии используются в каждых жилых , коммерческих зданиях и промышленных объектах для безопасного управления распределением электроэнергии по всему объекту.

Основы щитовых панелей для инженеров-электриков (начинающих)

Большинство из нас знакомы с системой распределения электроэнергии в обычном доме.Электроэнергия, приобретенная у коммунального предприятия, поступает в дом через прибор учета. Затем мощность распределяется от центра нагрузки к различным ответвленным цепям для освещения, приборов и электрических розеток.

Коммерческое и промышленное распределение электроэнергии

Системы распределения электроэнергии , используемые на многосемейных, коммерческих и промышленных объектах, являются более сложными. Система распределения электроэнергии состоит из измерительных приборов для измерения потребляемой мощности, основных и ответвленных разъединителей, защитных устройств, коммутационных устройств для запуска и остановки потока мощности, проводов и трансформаторов.Мощность может распределяться через различные распределительные щиты, трансформаторы и щитовые щиты.

Хороших систем распределения не бывает просто так. Требуется тщательное проектирование, чтобы распределительная система безопасно и эффективно обеспечивала адекватное электроснабжение существующих нагрузок и имела возможность расширения для возможных будущих нагрузок.

Определение щитка

Национальный электротехнический кодекс® (NEC®) определяет щит как отдельную панель или группу панельных блоков, предназначенных для сборки в виде одной панели, включая шины и автоматические устройства максимального тока, и оборудованы переключателями для управления световыми, тепловыми или силовыми цепями или без них; предназначены для размещения в шкафу или , вырезанном в ящике , размещенном в стене, перегородке или другой опоре или напротив нее; и доступен только спереди (Статья 1 00-Определения).

Таким образом, в соответствии с определением NEC®, щитовые панели:

Используются для управления светом, обогревом или силовыми цепями
Помещены в шкаф или коробку с отверстиями
Установлены в стене или у стены
Доступны только спереди

Для получения дополнительной информации см. статью 408 Национального электротехнического кодекса ®, Распределительные щиты и щиты . Щиты часто делятся на две категории:

Щиты для освещения и разветвленных цепей устройств
Щиты электропитания (также называемые распределительными щитами)

До публикации Национального электрического кодекса® различие между этими двумя типами щитовых щитов было описано в статьях 408.34 и 408,35. Эти статьи были удалены из кода 2008 года. Однако отрасли потребуется время, чтобы адаптироваться к этому изменению. Таким образом, статьи 408.34 и 408.35 Национального электротехнического кодекса 2005 г. все еще требуют обсуждения.

Основы панелей — SIEMENS

Соответствующее содержание EEP с рекламными ссылками

Основы панелей | EC&M

При установке и подключении щитка освещения и приборов легко ошибиться. Давайте рассмотрим некоторые основы, применимые к его установке.Вы можете использовать эту статью как сокращенный контрольный список, чтобы инспектор по электрике не ссылался на вашу установку.

• Рейтинг короткого замыкания шин и устройств максимального тока. Примените отключающие характеристики к выключателям и предохранителям параллельной цепи и главной цепи. Это сводит к минимуму чрезмерное перемещение (прогиб) и перегрев (образование горячего газа / ударной волны) проводящих частей и предотвращает повреждение прилегающих изоляционных материалов. (NEC Раздел 110-10).

• Номинальное напряжение «косой черты». Обратите внимание на многополюсные автоматические выключатели в литом корпусе, рассчитанные на «120 / 240В» или «480 / 277В» по сравнению с «240В» или «480В». Обычно Кодекс не разрешает применять «косую черту» к незаземленным, заземленным через сопротивление или заземленным треугольником системам. (Разделы 100, 110-9, 240-85).

• Максимальная токовая защита шины / только главные наконечники (MLO) по сравнению со встроенным автоматическим выключателем в литом корпусе или плавким предохранителем. Есть ли у вас устройство максимального тока на входе или средства отключения? Если да, то определите, нужен ли вам щит с этими компонентами, встроенными в плату. Если вы питаете щит от «ответвительных» проводов, то обычно вам необходимо установить выключатель с внешним предохранителем или автоматический выключатель перед щитом MLO. (Разделы 215-3, 240-21, 384-14, 384-16)

• Температурный диапазон присоединенного изолированного провода. При определении допустимой нагрузки проводника используйте столбец температуры, который соответствует номинальному значению температуры самой слабой (самой низкой температуры) подключенной заделки, проводника или устройства в цепи. То есть, если у вас наконечники на 60 ° C, не используйте для проводов таблицы допустимой нагрузки 75 ° C.Для регулировки допустимой нагрузки можно использовать проводники, номинальные температуры которых превышают номинальные значения температуры других компонентов. Кроме того, существуют пределы номинальной допустимой нагрузки / температуры, когда вы выходите за пределы 100 А. Обязательно ознакомьтесь с подробными инструкциями Кодекса по этому поводу. (Раздел 110-14 (c), Таблица 310-16).

• Направление подачи главного прерывателя. Поставляется ли главный автоматический выключатель вашей панели со сменным механизмом отключения? В этом случае подключайте входящий кабель только к линейной стороне выключателя. Это ограничивает степень опасности поражения электрическим током / вспышки во время обслуживания или замены расцепителя.

• Болтовое соединение вместо «штыревого» соединения полюсов шины с MCCB. При болтовом соединении каждый незаземленный (фазный) полюс устройства максимального тока крепится к шине панели с помощью крепежного винта; в отличие от проводника с пружинным зажимом. Перед началом работы убедитесь, что у вас есть правильный выключатель!

• Перемычка основного заземления (установить или нет?) Перемычка основного заземления обеспечивает «заземление системы». Если трансформатор находится непосредственно перед щитом, вы должны подключить нейтральную шину или нейтральный провод к корпусу панели и к (оголенному) проводнику заземляющего электрода. Как правило, исключения составляют незаземленные цепи, такие как 480 В, 3-фазные, 3-проводные сети и некоторые 2-проводные цепи управления при особых условиях. Для большинства фидеров, обслуживающих эту установку, например для цепей 120/240 В, 3-проводных или 4-проводных цепей 208/120 В и 480/277 В, вы должны держать эти два электрически разделенными. Вы можете установить перемычку в корпус трансформатора или щиток. (Раздел 250).

• Концентрические выбивные отверстия в сравнении с проемами, вырезанными в полевых условиях / шкафами глубиной 51/2 дюйма. Не полагайтесь на концентрические выбивные кольца (или переходные шайбы), чтобы обеспечить надлежащее заземление.Кодекс требует, чтобы вокруг них были установлены перемычки более 150 В. Если у вас есть несколько отверстий в корпусе, все эти перемычки могут стать головной болью. Указание панелей, укомплектованных «без отверстий» или «с глухими стенками», может устранить эту проблему; при вырезании отверстий для кабелепровода на месте установки эти проблемы устраняются. Как правило, монтажные шкафы глубиной 51/2 дюйма и более доступны без заводских отверстий. (Раздел 250).

Электрические панели | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Электрическая панель (а.k.a. панель выключателя) представляет собой металлический ящик с дверью, обычно встраиваемый в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать выключатели. Они также автоматически отключаются, когда через них проходит слишком много электрического тока — вот для чего они нужны.

В электрической панели вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома.На каждом выключателе должна быть этикетка, на которой указывается территория дома, которую он контролирует.

В некоторых старых домах нет выключателей; вместо них есть предохранители. Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинчиваемые предохранители. Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности со страховкой, или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.

Электроэнергия в ваш дом поступает через внешний электрический счетчик, который направляет питание на вашу электрическую панель.Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели. Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока — это сила электрического тока).

Электроснабжение дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания не менее 100 А.

Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 ампер может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические коробки, обычно серого цвета. Обычно они встраиваются в стену.

Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей — эти переключатели — ваши выключатели.

Электрические панели обычно находятся в удаленной части вашего дома.Подвалы, складские помещения, прачечные или гаражи — это обычные места для установки электрической панели. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

Если вы живете в квартире, вы обычно найдете электрическую панель рядом с входом в квартиру.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. Дополнительную информацию о субпанелях см. В разделе общих вопросов.

Как работает электрическая панель?

Автоматические выключатели отключаются (то есть отключаются) при перегрузке цепи. Это защитные устройства, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если прерыватель не сработает и не отключит питание, перегруженные цепи могут привести к возгоранию или поражению электрическим током.

Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если в одну цепь подключено слишком много устройств.

Существуют выключатели разных размеров в зависимости от того, сколько электричества им необходимо. Как и домашнее электроснабжение, индивидуальные выключатели разделены по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них — 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; одинарный автоматический выключатель обычно выдает 120 вольт — типичное количество, необходимое для освещения, телевизора и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, потребляющих много энергии, таких как плита или электрическая сушилка.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.

Сколько стоит заменить или модернизировать электрическую панель?

Стоимость модернизации электрической панели вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Это для службы на 100 ампер; цена будет выше, если нужно будет перепроводить дом на 200+ ампер.

Единственный способ быть уверенным в стоимости — попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.

Есть две причины, по которым вы захотите модернизировать электрическую панель: ваша служба не обеспечивает достаточной мощности для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его.Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 ампер, так как многие дома работают на мощности на 100 ампер.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем ваших услуг и сказать вам, нужно ли вам обновление или нет.

Требования к распределительной коробке автоматических выключателей с электрическим кодом

Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:

Высота, на которой должна находиться коробка выключателя.
Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
Выключатели должны иметь четкую маркировку.Это включает в себя их номинальную силу тока и то, какие части дома они контролируют.

Существует множество других требований технических правил для электрических блоков выключателей. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, автоматический выключатель сработает в случае перегрузки цепи.

Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает.

Если вы сработали выключателем, вам следует сделать следующее:

Отключите питание элементов, которые вызвали срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
Подойдите к распределительной коробке и откройте ее.
Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
Полностью переведите переключатель в положение «выключено», а затем обратно в положение «включено».

Теперь вы снова можете пользоваться своими электрическими устройствами.

Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

Недостаточная вместимость

Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.

Если проблемы вызывает только один выключатель, вы можете решить их, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер — большая и потенциально дорогостоящая работа ( но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стирально-сушильной машины.

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество — не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.

Коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите проржавевшие провода или переключатели, вызовите электрика.

Короткое замыкание

Эта ситуация несколько серьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повреждают проводку, или когда вы подключаете устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.

Короткое замыкание должно немедленно сработать выключатель. Если вы сбрасываете сработавший прерыватель, и он сразу же снова срабатывает, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений. Осмотрите розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети и выключатель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземленный» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.

Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключили GFCI, отключите от него все и нажмите кнопку сброса.

Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.В противном случае вызовите электрика для замены GFCI.

Внутри вашей главной электрической панели обслуживания

Любой ремонт электричества в вашем доме включает отключение питания цепи, над которой вы будете работать, и вы делаете это на главной электрической панели обслуживания. Вы можете знать сервисную панель как блок выключателя , в то время как в торговле она официально называется центром нагрузки. Главная сервисная панель подобна распределительному щиту для всей электроэнергии в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные светильники, розетки, бытовые приборы и другие устройства по всему дому.Все, кроме входящего сетевого питания, можно отключить и включить на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с распашной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Обычно одна панель питает весь дом, но также может быть другая, меньшая панель, называемая субпанелью , которую можно использовать для обслуживания определенной области, такой как пристройка, большая кухня или отдельный гараж.Вспомогательная панель работает так же, как основная служебная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы в цепи, рычаг автоматически переместится в третье положение между ВКЛ и ВЫКЛ. Выключатели должны быть маркированы, чтобы идентифицировать основную зону или устройство, обслуживаемое цепью выключателя.Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне дверцы панели.

Примечание: В старых домах, в которых не проводилась модернизация электроснабжения, могут быть сервисные панели с предохранителями, а не автоматические выключатели, которые были стандартом с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям, но это все. И это все, что нужно большинству домовладельцев.Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, вам необходимо снять защитную крышку вокруг выключателей, известную как передняя глухая крышка . Мертвая передняя крышка обычно удерживается винтом в каждом углу. Снятие крышки обеспечивает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверцу и крышку как части того же устройства.

Предупреждение: Всегда отключайте главный автоматический выключатель (см. Следующий слайд) перед снятием глухой передней крышки.Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключает питание от сети. Линии инженерных сетей и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по которым проходит смертельный электрический ток) , если коммунальная компания не отключит подачу в дом.

Смотрите сейчас: все, что вам нужно знать о вашем выключателе

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда рядом с нижней частью или вдоль одной стороны. Он контролирует всю мощность автоматических выключателей ветви (выключатели, управляющие отдельными цепями) в панели.

Электроэнергия поступает из инженерных сетей, проходит через электрический счетчик снаружи вашего дома и попадает в сервисную панель. Однако некоторые системы включают отдельный выключатель между счетчиком и панелью. Главный выключатель используется для включения или выключения питания всех ответвленных цепей одновременно.

Главный автоматический выключатель также определяет общую допустимую силу тока сервисной панели и имеет номер, обозначающий его мощность, например 100, 150 или 200.Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большую мощность.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от сети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по которым проходит смертельный электрический ток) , если коммунальная компания не отключит подачу в дом.

Бары с горячими автобусами

Каждый из двух толстых черных служебных проводов, питающих главный выключатель, подает 120 вольт от электросчетчика и питает две «горячие» шины в панели.Автоматические выключатели защелкиваются на одной или обеих шинах, чтобы обеспечить питание цепей. Однополюсные автоматические выключатели обеспечивают напряжение 120 В и подключаются только к одной горячей шине. Двухполюсные автоматические выключатели подают напряжение 240 В в цепь и защелкиваются на обеих горячих шинах. Электрический ток покидает сервисную панель через горячие провода, подключенные к автоматическим выключателям. Однополюсные выключатели имеют один провод под напряжением (обычно черный), а двухполюсные выключатели имеют два провода под напряжением, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

Как только мощность покидает электрическую сервисную панель через горячий провод (-а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т. Д.), Электрический ток возвращается обратно в сервисную панель через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к главной сервисной нейтрали и возвращает ток обратно в электрическую сеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются заземляющие провода отдельных неизолированных медных цепей.В этом случае ее часто называют шиной нейтраль / земля .

Перемычка основного соединения

Основная перемычка заземления обеспечивает заземление между шиной нейтраль / заземление и сервисной панелью. Другое заземление выполняется с помощью проводника заземляющего электрода или GEC. Это голый медный провод, который соединяет шину нейтрали / заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома.Это окончательное соединение заземления с землей позволяет паразитному электрическому току (например, выбросу, создаваемому молнией) безопасно проходить в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали / заземления. В этом случае шина заземления электрически соединена с шиной нейтрали только в главных сервисных панелях; в субпанелях шина заземления и шина нейтрали не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель — слабое звено в каждой электрической цепи.Но это хорошо, так как он рассчитан на безопасный отказ. Когда схема потребляет больше тока, чем рассчитана, проводка нагревается и становится опасным возгорание. Избыточный ток в цепи предотвращается за счет использования устройств защиты от перегрузки по току , таких как автоматические выключатели (или, в старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных типов и мощностей:

Однополюсные выключатели обеспечивают напряжение 120 вольт и обычно имеют номинальный ток 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
Двухполюсные выключатели выдают 240 вольт и имеют номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
Прерыватели цепи при дуговом замыкании (AFCI) защищают всю цепь от дугового замыкания, помогая предотвратить возгорание дома.Некоторые двухфункциональные выключатели могут одновременно обеспечивать защиту как GFCI, так и AFCI.

Основы распределительных щитов, распределительных устройств и щитов

Гарт Стивенс, PE

Статья 240 Национального электрического кодекса (NEC) охватывает защиту от сверхтоков и отмечает, что все электрические проводники должны быть защищены. Устройства защиты от сверхтоков (OCPD) состоят из предохранителей и автоматических выключателей.

Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя предохранители были первыми OCPD, широко использовавшимися в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электроустановок и очень полезны. распространены сегодня. В этой статье рассматриваются основы щитков, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD. Для простоты при обсуждении OCPD здесь будут упоминаться только выключатели.

Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения обладает уникальными характеристиками, и в различных ситуациях каждый предпочтительнее другого.
Garth Stevens, PE

В каждом из этих трех типов редуктора есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения обладает уникальными характеристиками, и в различных ситуациях каждый предпочтительнее другого.Краткое описание каждого типа снастей и таблица общих характеристик помогают определить предпочтительное применение каждого типа снаряжения.

Щиты щитовые

NEC определяет щитовой щит как: «Отдельная панель или группа панельных блоков, предназначенная для сборки в виде одной панели, включая шины и автоматические устройства максимального тока, и оснащенная переключателями для управления светом, теплом или силовые цепи; предназначены для размещения в шкафу или ящике с вырезом в стене, перегородке или другой опоре или напротив нее; и доступен только спереди »[NEC 100].Их можно разделить на центры нагрузки и щитовые панели, которые часто называют «панелями».

Типичный образец щитка.
Центры нагрузки обычно используются в жилых и небольших коммерческих помещениях. Так как почти в каждом доме в Америке есть один, это самый дешевый способ установки автоматических выключателей. Сами выключатели обычно дешевле, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений с напряжением до 240 В и обычно рассчитаны только на ток до 225 А.При таких номиналах они достаточно мелкие, чтобы врезаться в стену стойки 2 × 4, и достаточно узкие, чтобы поместиться между стойками с центрами 16 дюймов.
С более крупными корпусами для поверхностного монтажа один производитель предлагает центры нагрузки до 600 А. Также могут быть получены напряжения до 277 В, но они не являются обычным явлением. И центры нагрузки, и щитовые панели монтируются в шкафах ». . . снабжены рамой, циновкой или обшивкой, на которую можно повесить распашную дверь или двери »[NEC 100]. Согласно требованиям NEC 408.38, у них также есть мертвые зоны, что означает отсутствие «.. . токоведущие части, контактирующие с человеком на рабочей стороне оборудования »[NEC 100]. Обычно щитовые панели используются для напряжений до 600 В, но доступны и более высокие значения напряжения. Щиты могут быть рассчитаны на ток до 1200 А. На панели меньшего размера можно установить вставные или прикручиваемые выключатели. В более крупных щитах используются только автоматические выключатели с болтовым креплением и могут быть стандартные термомагнитные выключатели или электронные выключатели с регулируемыми настройками. Панели глубже центров нагрузки. Стена, в которую монтируется утопленная панель, должна быть построена с использованием стоек 2 × 6.Панели на 600 А и выше имеют большую глубину и крепятся к стене.
Коммутаторы
Коммутаторы
определяются в NEC как «большая одиночная панель, рама или сборка панелей, на которых монтируются на лицевой, задней или обеих сторонах переключатели, устройства защиты от сверхтока и другие защитные устройства, шины и обычно приборы. Эти узлы обычно доступны как сзади, так и спереди, и не предназначены для установки в шкафах »[NEC 100].
Типичный пример распределительного щита.Распределительные щиты
похожи на щиты в том, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щиты и центры нагрузки. Они монтируются на полу и имеют большую глубину, чем щиты, обычно начиная с 18 дюймов. Поскольку распределительные щиты больше и дороже щитовых, они редко используются для шин с номинальным током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели.Часто требуется только доступ к передней части, но также может потребоваться доступ сзади и сбоку.
Распределительное устройство
NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий переключатели первичных силовых цепей, прерывающие устройства или и то, и другое, с шинами и соединениями. В состав сборки могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или обоими способами.”
Типичный пример распределительного устройства. Распределительное устройство
— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части шестерни. Распределительные устройства проходят испытания на соответствие стандарту UL, отличному от щитовых и распределительных щитов. Поскольку каждый выключатель в распределительном устройстве находится в своем собственном отсеке, редуктор рассчитан на то, чтобы выдерживать состояние короткого замыкания до 30 циклов.Панельные панели и распределительные щиты рассчитаны только на то, чтобы выдерживать состояние короткого замыкания до 3 циклов.
В распределительном устройстве
часто используются выкатные выключатели. Эти прерыватели могут быть отсоединены от шины и сняты для обслуживания или замены, не отключая главный выключатель и не влияя на другие прерыватели в линейке зубчатых передач. Что касается движущихся частей, выкатной выключатель необходимо регулярно обслуживать, чтобы обеспечить надлежащую смазку механизмов и правильную работу при необходимости.Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового короткого замыкания, и необходимо использовать средства индивидуальной защиты.
Когда один тип снаряжения предпочтительнее другого
Факторы, влияющие на принятие решения о том, какой тип оборудования использовать, включают экономику, ограниченное пространство, требования к коммунальным службам, возможность выключить объект и размер электрической системы (номинальное напряжение и ток).
Экономика часто определяет, какой тип оборудования использовать.Если нагрузка небольшая и небольшая, центр нагрузки может справиться с этой задачей. Поскольку специальные шкафы могут быть очень дорогими, если окружающая среда требует такого ограждения, обычно используются панели наименьшего размера.
Необходимое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно на арендованном объекте, где квадратные метры равны доходу владельца. По возможности используются щитовые панели, чтобы минимизировать пространство на стенах и полу, необходимое для электрического оборудования.
Чтобы удовлетворить потребности коммунального предприятия в обслуживании или сэкономить место внутри, часто главное распределительное устройство монтируется снаружи здания.Это устраняет необходимость в корпусе трансформатора тока (C / T) для служебного входа, так как часть редуктора может вместить общий C / T и счетчик.
Отключение электрической системы для технического обслуживания может быть экономически нецелесообразным на промышленных или критически важных объектах. Поэтому применяется распределительное устройство с выкатными выключателями.
В зависимости от требований объекта к питанию, для основного распределительного оборудования могут потребоваться распределительные щиты или распределительное устройство. Однако по экономическим соображениям и соображениям экономии места, упомянутым выше, по возможности по всему зданию используются панели.
Щит, распределительный щит, сравнительная таблица распределительных устройств
Щелкните по таблице слева, чтобы развернуть ее. В этом документе приводится сравнение различных аспектов различных стилей снаряжения. Обратите внимание, что NEC не ограничивает использование каких-либо типов передач определенными диапазонами напряжения или тока. Это продукты, которые производители электрического оборудования создали в соответствии с требованиями Кодекса и потребностями электротехнической отрасли.Эта таблица основана на номинальных характеристиках и размерах шестерен ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. Промышленные предприятия могут использовать оборудование других производителей с дополнительными номинальными характеристиками и размерами.
Заключение
Предлагая варианты панелей, распределительных щитов и распределительного устройства, проектировщик электрической системы имеет надежную палитру опций для обеспечения необходимой защиты от перегрузки по току для проводов на всем объекте.В зависимости от факторов, действующих на конкретном объекте, всегда есть работающие решения.
Эта статья впервые появилась в июльском / августовском выпуске журнала IAEI Magazine — журнала Международной ассоциации электрических инспекторов. Подробнее.
Гарт Стивенс, ЧП, — старший инженер-электрик в компании Morrison-Maierle в Монтане. Он имеет 31-летний опыт проектирования электрических систем для зданий.Наряду с его обязанностями по проектированию он пишет технические спецификации и выполняет контроль качества для многих комплектов электрических схем своих коллег. С ним можно связаться по адресу gstevens@m-m. net.
Как подключить панель электрического автоматического выключателя
Проверьте провода питателя на наличие питания
Электрик сначала проверяет, отключила ли электроснабжение питающих проводов энергокомпания. Они проверит питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.
Открытые нокауты в коробке
Затем электрик открывает металлические заглушки для главного служебного трубопровода, а также для каждой ответвленной цепи, которая войдет в коробку выключателя. Возможно, потребуется открыть еще одну заглушку для основного заземляющего провода. Заглушки представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать трубам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует стамеску или старую отвертку, чтобы вскрыть заглушки.Они могут сделать все это сразу или начать только с заглушки для главного служебного трубопровода, а затем открыть заглушки для ответвленных цепей позже, когда будут прокладываться отдельные провода цепи.
После удаления заглушек электрик вставляет кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на концевые части соединителей с внутренней стороны панели.
Установите электрическую панель Тимоти Тиле
Установите панель автоматического выключателя
Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью шурупов или анкеров, вбитых через заднюю часть панели в стену.Если отверстия не совпадают со стойками за панелью, они могут просверлить дополнительные просверленные отверстия в задней части панели для установки или установить кусок фанеры для установки панели.
Если основные служебные провода входят в дом через кабелепровод, панель в это время будет осторожно размещена так, чтобы канал вошел в фитинг кабелепровода, уже установленный на служебной панели.
Установите основные служебные провода
Теперь электрик пропустит рыбную ленту через отверстие основного служебного трубопровода изнутри панели к точке входа за пределами дома, где имеются основные служебные провода. Обычно имеется три основных служебных провода: два черных провода под напряжением и белый нейтральный провод.
Основные служебные провода прикрепляются к концу рыболовной ленты изолентой и протягиваются обратно в панель прерывателя. Может потребоваться помощник, который будет помогать проталкивать провода снаружи, пока рыболовная лента натягивается изнутри, так как это большие жесткие провода. В панель втягивается множество лишних проводов, чтобы можно было выполнить соединения в любом месте коробки.
Подключите основной провод заземления
Основной заземляющий провод — обычно довольно большой неизолированный медный провод — вводится в панель и подключается к основному заземляющему соединению.Обычно это металлический выступ на тыльной стороне металлической панели или на конце шины заземления.
Этот основной заземляющий провод обычно подключается к заземляющему стержню. В некоторых системах может использоваться дополнительный заземляющий провод для заземления металлических водопроводных труб; оба могут быть подключены к одной клемме заземления на панели.
Подключите главную сервисную нейтраль
Главный рабочий нулевой провод теперь подключен к нулевой шине. Расположение нейтральной шины различается в зависимости от производителя панели, но она всегда находится на значительном удалении от двух горячих шин.Это шина серебристого цвета с множеством меньших винтов и точек подключения, с одним большим отверстием для основного рабочего нулевого провода.
Подключите главный выключатель
Теперь электрик сгибает два черных служебных провода для легкого подключения к главному выключателю. В большинстве панелей главный выключатель — это большой автоматический выключатель на 240 В, расположенный в верхней части панели. Он будет контролировать всю мощность, поступающую в дом, и подключаться к обеим горячим шинам, идущим вертикально через панель.
Концы служебных проводов очищены от изоляции, достаточной для подключения к клеммным наконечникам главного выключателя. Электрик старается не оставлять лишний оголенный провод, поскольку это создает угрозу безопасности, если провода могут соприкасаться с другими проводами.
Оголенные концы основных рабочих проводов вставляются в проушины на главном выключателе, и винты надежно затягиваются.
Проводка питания панели выключателя Тимоти Тиле
Тяговые провода для ответвительных цепей
Электрик протянет провода для различных цепей к панели.Если они попадают в панель по металлическому каналу, их втягивают в панель с помощью рыбной ленты. Если в ответвленных цепях используется проводка NM, соединители NM устанавливаются на панель, и кабели плотно удерживаются винтами, которые затягиваются на желтке. В панель протянуто множество проводов, чтобы обеспечить возможность ошибки; лишняя проволока будет намотана по внутренним краям панели.
На кабеле NM срезана внешняя пластиковая оболочка кабеля, так что там, где кабель входит в панель, остается лишь небольшая часть.Для каждого кабеля электрик снимет небольшую часть изоляции с каждого отдельного проводящего провода. Использование специального инструмента для снятия изоляции гарантирует отсутствие повреждений металлических проводов.
Подключите провода заземления ответвленной цепи
Теперь электрик подключает все зеленые и неизолированные медные провода для ответвлений цепей к шине заземления внутри панели. концы проводов вставляются в отверстия в шине, и установочные винты затягиваются.
Подключение автоматических выключателей
Автоматический выключатель для каждой ответвленной цепи теперь подключается по одному. Автоматические выключатели были тщательно выбраны, чтобы соответствовать требуемой силе тока и напряжению цепей и соответствовать требованиям норм. Электрики проходят тщательную подготовку по выбору типа выключателя, подходящего для схемы.
Например, некоторые прерыватели будут прерывателями типа GFCI, другие — в стиле AFCI, а другие могут быть прерывателями комбинированного стиля.Эти выключатели будут иметь спиральный провод. Также будут стандартные автоматические выключатели, в которых нет гибких проводов, только наконечники для подключения горячего провода.
Начните с подключения нейтрального провода схемы. В стандартных автоматических выключателях нейтральный провод цепи подключается к нулевой шине на панели. Но в автоматических выключателях AFCI, GFCE или комбинированных AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «Нейтраль панели» или «Белый».»(Примечание: в цепях на 240 В нет белых нейтральных проводов, поскольку оба провода цепи являются горячими.)
Затем электрик подключил к цепи горячий провод, который будет черным или красным. В автоматических выключателях AFCI или GFCI этот провод цепи подключается к клемме с маркировкой «Мощность нагрузки» или «Черный».
Наконец, для выключателей AFCI или GFCI прикрепите спиральный белый гибкий провод выключателя к нейтральной шине на панели.
После подключения всех проводов цепи автоматический выключатель может быть вставлен в гнездо панели.Процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы в панели, а затем надавливание вниз, пока выключатель не встанет на место.
Лишняя проволока аккуратно наматывается по внутренним краям панели. Оставление большого количества излишков упростит ремонт или замену в будущем.
Завершите установку
Крышка панели автоматического выключателя установлена, и электрик дает команду коммунальной компании включить питание.Теперь электрик включает автоматические выключатели и проверяет, правильно ли работают все электрические цепи в доме.
В завершение электрик маркирует панель, чтобы определить функцию каждой цепи. Это облегчит домовладельцу или будущему электрику определение и отключение отдельных цепей при необходимости.
Платы электрических панелей и панели питания
Панели питания LayerZero
LayerZero Power Systems разрабатывает и производит панели питания с веб-интерфейсом (eRPP), которые предназначены для обеспечения бесперебойного трехфазного электропитания и защиты прерывателя цепи в критически важных системах распределения электроэнергии.
Электрические панели питания (распределительные панели) распределяют электроэнергию от блоков распределения питания по отдельным серверным стойкам. Панели питания обеспечивают селективную координацию защиты мощности срабатывания, а также возможность безопасно добавлять дополнительные выключатели для увеличения мощности по мере роста потребностей в мощности. Доступна полная функциональность удаленного подключения, включая постоянные подключения Ethernet и подключение Bluetooth для установки закрытых панелей.
Панели электропитания Назначение
Функцией сетевых панелей LayerZero является обеспечение бесперебойного трехфазного электропитания и защиты прерывателя цепи в критически важных системах распределения электроэнергии.В типичной установке выход PDU (ePODs) будет питать вход eRPP, а eRPP будет напрямую подключаться к источникам питания сервера. Использование eRPP как части уровня распределения мощности обеспечивает преимущества избирательной координации отключения, гарантируя, что при срабатывании выключателя это не повлияет на вышестоящие устройства. Кроме того, eRPP помогают организациям, ориентированным на будущее, обеспечивая безопасную установку растущих требований к емкости.
Панели питания
помогают предотвратить перебои в подаче электроэнергии в критически важных операциях, например в центрах обработки данных.
На основе NFPA-70E: безопасные для пальцев электрические панели
Панели питания
LayerZero обеспечивают гибкость, позволяя безопасно добавлять дополнительные автоматические выключатели для удовлетворения растущих требований к мощности. В eRPP используется LayerZero SafePanel ™, защищенная от прикосновения панель управления, которая полностью инкапсулирует соединение автоматического выключателя в защищенном от прикосновения углублении. SafePanel имеет «зону без дуги», которая предотвращает перекрестное соединение фаз при добавлении дополнительных автоматических выключателей.
Устройства eRPP серии 70
и продукты ePanel обладают возможностями удаленного мониторинга качества электроэнергии, включая регистрацию сигналов в реальном времени. Если происходит инцидент, eRPP позволяют просматривать изображение события для анализа. Больше не нужно гадать, что произошло, доказательство на картинке.
Больше нет противоречий между установленными панелями и обозначениями панелей, все продукты LayerZero Power Systems eRPP, eRDP и ePanel имеют возможность беспроводного подключения через Bluetooth для обозначения панелей.LayerZero разработал первый RPP с возможностью подключения по Bluetooth.
Продукты LayerZero Power Panel
Панели питания
LayerZero с веб-поддержкой обеспечивают безопасное и надежное распределение энергии с помощью до 168 координированных переключателей ответвлений с выборочным отключением в компактном форм-факторе. Подходящие для распределения на уровне строк, панели питания eRPP помогают повысить эффективность, обеспечивая при этом бескомпромиссную надежность.
ERPP
LayerZero предоставляют гибкие возможности установки через верхний и нижний кабельный ввод.Подключение к сети Ethernet является стандартным, подключение по Bluetooth (закрытие двери) не является обязательным. Стандартно оснащенные функциями захвата сигналов и мониторинга отдельных цепей, eRPP позволяют устройствам упреждающе управлять питанием как локально, так и удаленно по открытым протоколам.
Панельные панели
LayerZero с веб-поддержкой (ePanels) помогают обеспечить бесперебойное питание серверных стоек для систем распределения электроэнергии. LayerZero ePanels обеспечивает безопасное и надежное распределение энергии с помощью до 84 координированных переключателей ответвлений с выборочным отключением в компактном настенном форм-факторе.
Панели
LayerZero ePanels обеспечивают гибкие возможности установки через верхний и нижний кабельный ввод. Возможности подключения включают Ethernet и Bluetooth. Стандартно оснащенные функциями захвата сигналов и мониторинга цепей ответвлений, ePanels позволяют устройствам упреждающе управлять питанием как локально, так и удаленно через стандартные соединения Ethernet.
Инновации в панели питания LayerZero
• Первый, кто представил захват сигналов в реальном времени
• Впервые представил иллюминаторы ИК-сканирования в панели питания
• Впервые представила панель SafePanel ™
• Первый, кто представил современные конструкции высокой плотности
Чтобы получить дополнительную информацию о продуктах LayerZero Power Panel, свяжитесь с нами.
