Ширина несущей стены из кирпича: как выбрать толшину стен дома

Содержание

Выбор толщины кирпичной стены

Кирпич используется в качестве строительного материала много сотен лет. Толщина кирпичной стены бывает самая разная в различных регионах. Упоминания об этом есть в Библии, в описании Великого Потопа. В любой стране мира можно найти здания, которым уже более 150-200 лет. Этот строительный материал не потерял своей значимости и сегодня. За что его так любят строители?

Преимущества кирпича

Этот строительный материал имеет широкое распространение во многих странах мира. Это связано с целым рядом его преимуществ перед другими материалами. К основным его достоинствам можно отнести:

прочность;
долговечность;
экологичность;
универсальность;
внешний вид;
морозостойкость;
пожаробезопасность;
звукоизоляция.

По прочности материал бывает нескольких марок: М175 и М150, М125 и М100. Цифра, стоящая после буквы, указывает на нагрузку, которую способно выдержать изделие.

Например, М125 выдерживает 125 кг/см². Из кирпича М100 вполне можно строить трехэтажные сооружения. Такой дом будет обладать приличной долговечностью при правильно подобранной толщине кирпичной кладки. 100 лет он простоит без особых проблем. Этот материал изготавливается из натуральных, экологически чистых веществ. В его состав входит глина, в которую добавляется песок и вода. В результате он способен дышать, пропускать воздух. При этом он не гниет.

Размеры блоков обычно бывают одинаковыми. Это позволяет строить самые необычные архитектурные сооружения. Такие элементы придают индивидуальный стиль зданию. Материал обладает морозоустойчивостью, которая указывается буквами и цифрами. Цифра указывает количество заморозок и оттаиваний, на которые рассчитан материал. Морозостойкость обозначается символами: F50, F35 или F25. Кирпич относится к пожаробезопасным материалам. Строения из него не дают огню распространяться внутри помещений. Толщина несущих кирпичных стен защищает жителей от шума с улицы.

Это отличный звукоизоляционный материал.

Толщина кирпичных стен

Одной из характеристик дома является толщина строений из кирпича. Размер стандартного кирпичного блока — 250х120х65 мм. По нормам, предусмотренным СНиП, толщина стен должна быть кратной 12. При таком раскладе выходит:

полкирпича соответствует 120 мм;
1 кирпич — 250 мм;
1,5 — 380 мм;
2 — 510 мм;
2,5 — 640 мм.

Размеры даны с учетом швов в 1 см. Какую толщину кирпичных стен выбрать? Это тоже прописано в СНиП. Толщина наружных стен из кирпича бывает 1/20-1/25 высоты 1 этажа строящегося здания. Это означает, что при высоте 3 м, минимальную толщину стен нужно выбирать 150 мм. Это вполне нормальная величина для перегородок внутри помещения. Но есть еще и несущие стены, которые держат на себе все нагрузки: перекрытия, стены, крыши, коммуникации, мебель, снег. Толщина несущей стены из кирпича состоит из частей: наружной, внутренней, средней.

Среднюю часть обычно заполняют материалом утеплителя. Для этого может применяться пенополистирол. После каждых 3-5 рядов, выложенных ложком, нужен ряд тычковый. Таким образом делается перевязка между рядами. Через каждые несколько рядов проводится контроль вертикальности несущих конструкций. Какой должна быть толщина стены, зависит от климатической зоны, возможностей застройщика, особенностей местности. Не рекомендуется ширина кирпичной кладки менее 380 мм. В северных регионах ее увеличивают и делают 510 или 640 мм. Для уменьшения весовой нагрузки на фундамент широко используется пустотелый кирпич. Он обладает большей тепловой защитой и меньшим весом.

Для кладки кирпича часто используется колодцевый способ. При этом между 2 стенок, которые выкладываются на расстоянии 140-270 мм, оставляют пустоты. В них обычно закладывается утеплитель. В качестве материала утеплителя можно применять шлак, легкий бетон, опилки, керамзит, пенопласт. Уровень теплопроводимости кирпичной кладки с 2 слоями пенопласта (общая толщина 10 мм) равна ширине стены в 640 мм.

На самом же деле она имеет толщину всего 290 мм. Теплопроводность кирпичной кладки уменьшается довольно значительно.

Удельный вес кирпичной кладки довольно высокий. Поэтому стараются сделать стены меньшей толщины, но не менее 250 мм. В других случаях нужна теплоизоляция, иначе уровень теплопроводности резко упадет. Выбранные размеры наружных стен будут нужны и для возведения внутренних. Какой толщины должна быть внутренняя стена? Она имеет меньшие размеры, чем наружные несущие стены, но не менее 250 мм. Места стыковки всех наружных стен и внутренних армируются кладочной сеткой или арматурными прутьями. Делается это через каждые 5 рядов.

Можно сложить сооружение так, что оно в скором времени потеряет все свои хорошие качества. Коэффициент теплопроводности кладки можно значительно снизить, если:

уменьшить толщину кладки;
сделать их выше;
увеличить количество проемов;
создать дополнительные каналы в кладке.

Самостоятельно делать это не рекомендуется, если действия не предусмотрены технической документацией. Объем кирпичной кладки нужно стараться соблюдать полностью.

Заключение по теме

Строительство дома начинается с возведения фундамента и стен. В этом деле главным вопросом является толщина наружной стены. От этого параметра зависит качество дома, количество кирпича в кладке, скорость выполнения работ. Большое влияние на теплопроводность и звукоизоляцию оказывают многие характеристики. Одна из основных — толщина стены из кирпича. Кирпич — это не только строительный материал красного цвета для возведения несущих стен. Производят его из глины с добавлением песка. Для придания ему нужного цвета используются другие добавки. После обжига в специальных печах можно получить готовое изделие. Используется он в различных целях, от этого зависит его плотность и коэффициент теплопроводности кирпичной кладки. Полнотелый кирпич имеет плотность порядка 2000 кг/м³. Он очень прочный и используется для возведения солидных строений.

Есть кирпич пустотелый. Плотность его характеризуется цифрами 1100-1400 кг/м³. Для возведения несущих конструкций он не идет. Из смеси песка и извести производят кирпич силикатный. Он стоит намного дешевле и имеет довольно широкий спектр окраски. Его плотность равна всего 1800-1950 кг/м³. Пустотелый керамический кирпич имеет плотность 1100-1600 кг/м³. Но за счет изготовления из сухой глины, обожженной при очень высоких температурах, прочность и износостойкость его не пострадали. Существуют и другие виды этого строительного материала, но они применяются в других областях строительства.

Какой должна быть толщина стены из кирпича

Современное жилое строительство заявляет высокие требования к таким параметрам, как прочность, надежность и теплозащита. Наружные стены выстроенные из кирпича обладают отличными несущими способностями, но имеют небольшие теплозащитные свойства. Если соблюдать нормативы по теплозащите кирпичной стены, то ее толщина должна быть не менее трех метров – а это попросту не реально.

Толщина несущей стены из кирпича

Такой строительный материал, как кирпич применяется для постройки уже несколько сотен лет. Материал имеет стандартные размеры 250х12х65, вне зависимости от вида. Определяя какой должна быть толщина стены из кирпича исходят именно из этих классических параметров.

Несущие стены являют собой жесткий каркас строения, которые нельзя рушить и перепланировать, так как нарушается надежность и прочность здания. Несущие стены выдерживают колоссальные нагрузки – это крыша, перекрытия, собственный вес и перегородки. Самым подходящим и проверенным временем материалом для строительства несущих стен является именно кирпич. Толщина несущей стены должна быть не меньше одного кирпича, или другими словами – 25 см. Такая стена обладает отличительными теплоизоляционными характеристиками и прочностью.

Правильно построенная несущая стена из кирпича имеет срок службы не одну сотню лет. Для малоэтажных домов применяют полнотелый кирпич с утеплителем или дырчатый.

Параметры толщины стен из кирпича

Из кирпича выкладываются как наружные, так и внутренние стены. Внутри сооружения толщина стены должна быть не менее 12 см, то есть в пол кирпича. Сечение столбов и простенков составляет не менее 25х38 см. Перегородки внутри здания могут быть толщиной 6.5 см. Такой метод кладки называется «на ребро». Толщина стены из кирпича, выполненная таким методом, должна армироваться металлическим каркасом через каждые 2 ряда. Армирование позволит стенам приобрести дополнительную прочность и выдержать более основательные нагрузки.

Огромной популярностью пользуется метод комбинированной кладки, когда стены составляются из нескольких слоев. Данное решение позволяет добиться большей надежности, прочности и теплосопротивления. Такая стена включает в себя:

Кирпичную кладку состоящую из поризованного или щелевого материала;
Утеплитель – минвата или пенопласт;
Облицовка – панели, штукатурка, облицовочный кирпич.

Толщина наружной комбинированной стены определяется климатическими условиями региона и используемым видом утеплителя. На самом деле стена может иметь стандартную толщину, а благодаря правильно выбранному утеплителю достигаются все нормы по теплозащите здания.

Кладка стены в один кирпич

Самая распространенная кладка стены в один кирпич, дает возможность получить толщину стены 250 мм. Кирпич в данной кладке не укладывается рядом друг с другом, так как стена не будет иметь нужную прочность. В зависимости от предполагаемых нагрузок толщина стены из кирпича может составлять 1.5, 2 и 2.5 кирпича.

Самое главное правило в кладке такого типа – это качественная кладка и правильная перевязка вертикальных швов, соединяющих материалы. Кирпич из верхнего ряда непременно должен перекрывать нижний вертикальный шов. Такая перевязка значительно увеличивает прочность конструкции и распределяет равномерно нагрузки на стену.

Виды перевязок:

Вертикальный шов;
Поперечный шов, не позволяющий сдвигать материалы по длине;
Продольный шов, препятствующий сдвижению кирпичей по горизонтали.

Кладка стены в один кирпич должна выполняться по строго выбранной схеме – это однорядная или многорядная. В однорядной системе первый ряд кирпича кладут ложковой стороной, второй тычковой.

Поперечные швы сдвигаются на половину кирпича.

Многорядная система предполагает чередование через ряд, и через несколько ложковых рядов. Если используется утолщенный кирпич, тогда ложковые ряды составляют не более пяти. Данный метод обеспечивает максимальную прочность строения.

Толщина стены в полтора кирпича

Толщина стены из кирпича 1.5 равняется 38 см, и укладывается материал с углов. Кладка первого ряда осуществляется с помощью шнура, натянутого по высоте между первым и вторым рядом. Тычковая поверхность располагается с внешней стороны, первый внутренний ряд кладется ложковой частью вовнутрь.

Следующий ряд укладывается в противоположном порядке, образовывая тем самым, зеркальное отражение первого ряда. Такая кладка имеет особую прочность, так как вертикальные швы нигде не совпадают и перекрываются верхними кирпичами.

Если планируется создаваться кладка в два кирпича, то соответственно толщина стены будет 51 см. Такое строительство необходимо только в регионах с сильными морозами или в строительстве, где не предполагается использовать утеплитель.

Толщина кирпичной стены: от чего зависит и какая должна быть?

Кирпичная кладка

Создание уютной атмосферы в доме немыслимо без поддержания во внутренних помещениях комфортной для проживания температуры. Чем лучше термосопротивление наружных стен, тем более удобный для человека микроклимат будет поддерживаться в жилых комнатах на протяжении всего года. Данный показатель во многом зависит от толщины стен здания и их способности противостоять перепадам внешних температур. В связи с этим, чтобы построить комфортное жильё, следует учитывать нормативы СНиП, в которых указана минимально допустимая толщина стены из кирпича, дерева и иных материалов.

Стандартная длина, ширина и толщина кирпича

Бывают и другие размеры, но они в основном отличаются по высоте, а высота кирпича на толщину стены не влияет.

**Стандартные размеры кирпичной стены**
Количество кирпичей, шт	Толщина стены, см
0,5	12
1	25
1,5	38
2	51
2,5	64

Основным критерием при выборе толщины кирпичной стены, является назначение и расположение самой стены.

Преимущества материала

Ключевыми положительными свойствами кирпича являются:

высокая прочность;
эстетическая привлекательность;
хорошие звукоизоляционные свойства;
пожаробезопасность;
устойчивость к воздействию отрицательных температур;
экобезопасность;
универсальность;
продолжительный эксплуатационный срок.

Из кирпича позволяется сооружать и одноэтажные частные дома, и высотные строения, главное – правильно рассчитать толщину кладки наружной стены. Материал без изменения собственных свойств и характеристик переносит нагрузки, тысячекратно превосходящие собственную массу. Здания из него могут простоять сотни лет, если соблюдены все технологические нюансы кладки,

Способы понижения толщины и улучшения изоляции кирпичных строений

Схема изоляции кирпичной стены.

Стремление к утолщению кирпичной кладки наружных стен связано с улучшением не только теплотехнических свойств здания, но и изоляционных качеств дома. Часто таким способом человек стремится защититься от постоянного шума, идущего от расположенных вблизи строения аэропортов, транспортных магистралей, заводов.

Для защиты от шума сооружают кирпичные стены, имеющие воздушную внутреннюю подушку. Это технология колодцеватой кладки, состоящей из двух стен, каждая из которых равна 25 см, и пустого пространства между ними, заполняющегося в процессе возведения каким-нибудь пористым материалом. Это может быть керамзит, органический утеплитель, пенополистирол, шлак, легкие бетонные смеси. Выложенная полость уменьшает вес строения и повышает уровень звукоизоляции.

Возможно устройство вентилируемого фасада с применением специальных теплоизоляционных панелей, облицовочного материала, штукатурки. Тогда выкладывается наружная стена, имеющая толщину в 25 см, с применением облицовочного кирпича, а сторона внутренних стен утепляется по специальной схеме.

Кирпич можно обшить утеплителем с внутренней стороны. Слой утеплителя нужно обязательно закрыть пароизоляционной прослойкой, на нее уложить металлическую сетку или гипсокартон и выполнить внутреннюю отделку помещения, спрятав за слоем отделки все секреты строительства.

Такие способы помогают сделать здание теплым при небольшой толщине.

Источник

Взаимосвязь толщины кирпичных стен от разных параметров

Необходимо понимать, что несущая и внешняя плоскости здания испытывает одновременно не один вариант нагрузки. Выделяют:

Горизонтальную – под напором воздушных масс и распора конструкции стропил крыши.
Вертикальную – под воздействием стен и плит перекрытий.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних. Естественно, увеличенные параметры, позволяют усилить нагрузку на конструкцию здания. Но делать чрезмерно массивными вертикальные плоскости не стоит – это лишняя трата, придется покупать элементы кирпича и компоненты раствора. Также такой нерациональный подход уменьшает пространство комнат.

Поэтому, когда при застройке важно, чтобы толщина стен в кирпичном доме была рассчитано правильно, опираются на:

Применяемых компонентов для изготовления и формы, а точнее наличие внутренних полостей у этого строительного материала.
Тот способ, как по отношению друг к другу будут уложены отдельные элементы.

Исходя из видов нагрузок должна быть правильно подобрана толщина внешних стен, несущих и внутренних.

От вида кирпича

Рядовой (еще называют строительным) применяют для стен, как тех, которые снаружи, так и тех, которые обеспечивают внутреннее членение пространства. Этот тип может быть применен при возведении частного дома. Но толщина кирпичной кладки наружной стены в этом случае будет недостаточной для обеспечения теплоизоляционных параметров. В этом случае, применяют утеплитель. Внешне такие кирпичи имеют небольшие сколы или неровности, не влияющие на создаваемый уровень прочности.

Этот тип может быть применен при возведении частного дома.

Облицовочный тип – гладкий, фактурный или фасонный. Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Применяют исключительно для облицовки, от чего ширина стены увеличивается.

Эта классификация приведена в зависимости от непосредственного назначения кирпича. Но существуют также 3 стандартных размера:

Одинарный имеет габаритные параметры 250х120х65 мм. Его энергоэффективность не слишком существенная, так как теплопроводные показатели составляют всего лишь порядка 0,6 Вт/мС.
Полуторка – 250х120х88 мм. Имеет более высокие показатели теплопроводности, что позволяет его применять для возведения наружных стен здания.
Двойной – 250х120х138 мм.

Как видно из представленных цифр изменяется исключительно высота единицы изделия. Но именно полуторный и двойной имеют более высокие эффективные показатели, за счет чего их используют для тех частей, которые испытывают на себе увеличенные нагрузки и воздействия.

Именно полуторный и двойной имеют более высокие эффективные показатели.

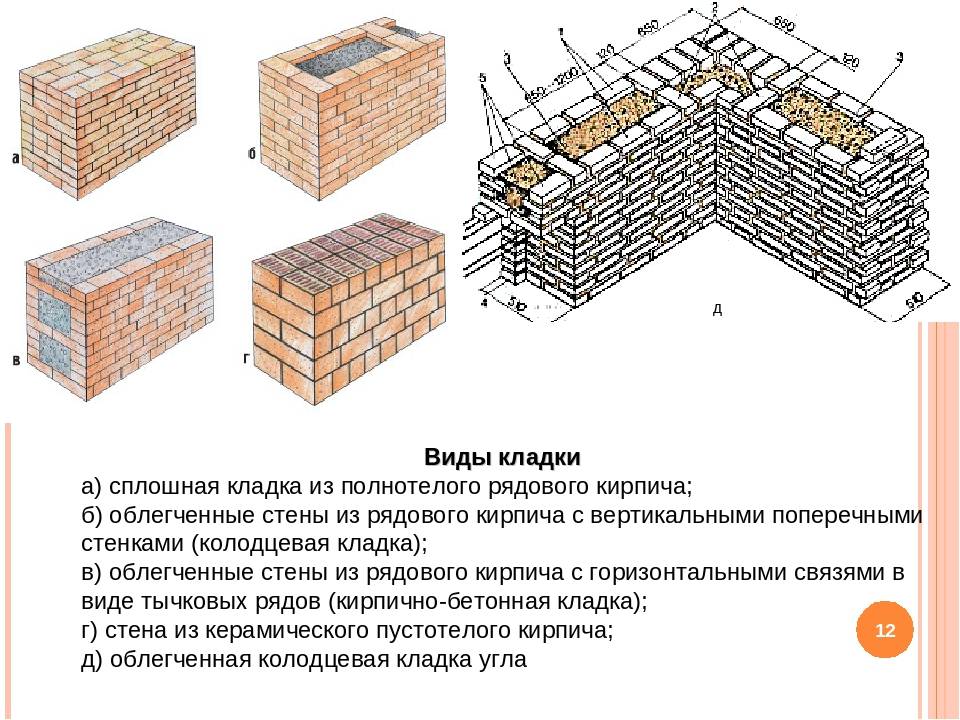

От типа кирпичной кладки

Толщина несущей стены из кирпича формируется способом выкладывания. Существуют следующие варианты:

Возведение ложкового ряда, когда кладка осуществляется в 1/2 кирпича. Проводят смещение вертикально формирующихся швов приблизительно на 1/4 или 1/2 от длины кирпича.
Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.
Многорядные вариант – не предъявляются жесткие требования и не накладываются ограничения на применение тычка в каждом ряду выкладываемого кирпича.
Облегченный вариант имеет следующую особенность. Фактически здесь возводятся 2 полосы стен, среднее пространство между которыми заполняется различными утеплительными материалами.
Армированный способ создания перевязки позволяет укрепить общую конструкцию, что часто используется как частныйвид возведение стен при необходимости увеличить жесткость.
Декоративный вариант кладки применяется, когда необходимо украсить фасад или создать определенную композицию.

Создание цепной перевязки позволяет создать прочную стену, закладываемую в монолит всей конструкции.

Также на размеры несущих стен влияет то, какой вариант из ниже представленных выбирается:

В полкирпича.
В один.
В 1,5.
В 2 элемента.
В 2,5 штуки.

Последние 2 варианта годятся, при возведении строений, показывающих высокие теплоизоляционные характеристики в суровых зимних условиях.

Также применяют следующие правила:

Возводя наружные стены, чаще используют кладку в 1,5 или 2 кирпича.
Чтобы несущие, центральные внутренние стены имели достаточную жесткость, необходимо использовать кладку в 1,5 кирпича.
Для перегородок рекомендуют усиливать кладку в 0,5 кирпича дополнительно арматурой.
Дальнейшее оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см. Выполняется в обязательном порядке перевязкашвов.

Оштукатуривание кирпичных стен требует не заполнения швов на глубину приблизительно от 1 до 2 см.

Взаимосвязь параметра

Толщина кирпичных стен зависит от многих параметров, поэтому перед тем как начать самостоятельно строительство жилья, следует рассчитать не только его общую площадь, нагрузку на фундамент, но и эксплуатационные характеристики материала. Для высоких и больших помещений перекрытия делают толстыми, что же касается строительного материала, то в последнее время для возведения домов чаще всего выбирают кирпич.

Он считается самым надежным, но каждый его вид может отличаться уровнем прочности. Кроме этого, блоки могут выкладываться по различным схемам, которые обеспечивают дому не только тепло сохранность, но и эстетический вид. Обычно первый слой конструкции составляет силикатная кладка (она хорошо выдерживает силовую нагрузку), второй – теплоизоляционный материал, а третий – декоративная отделка.

С видом кирпича

Несущие стены зданий обычно выкладывают кирпичом. Он выпускается во многих видах, каждый из которых отличается структурой и размером. Поэтому от особенностей и качества данного материала зависит толщина перекрытий. Например, полнотелые блоки по сравнению с дырчатыми превосходят в теплопроводности, прочности и стоят дорого. Изделия же с полостями внутри намного дешевле, но их эксплуатационные характеристики ниже.

По размерам кирпич может быть одинарным, полуторным и двойным. Одинарные изделия производятся стандартных размеров 250×120×65 мм, полуторные (утолщенные) – 250×120×88 мм и двойные – 250×120×138 мм. Учитывая вышеуказанные размеры, можно сказать, что строительный материал одинаков по длине и ширине, единственным его отличием является толщина. Именно от этого последнего параметра и зависит толщина стен. Поэтому для строительства массивных конструкций лучше всего приобретать двойной кирпич, а несущие блоки и межкомнатные перегородки выкладывать одинарными или полуторными блоками.

С типом кирпичной кладки

На сегодняшний день для возведения кирпичных зданий применяют несколько вариантов кладки, каждый из которых зависит от конструктивных особенностей объекта и определяет толщину стен. Если выбрать кладку в полкирпича, то толщина перекрытий составит 120 мм, в один кирпич – 259 мм, в два кирпича – 510 мм (помимо блоков учитывается и 10 мм цементного раствора, который заполняет слои) и в 2,5 кирпича – 640 мм. Чтобы выбрать тип кирпичной кладки, следует учитывать условия проектирования здания. Например, несущие стены могут быть выложены в несколько кирпичей, а несложные перегородки, на которые не будут оказываться силовые нагрузки, в один блок.

Расчет сопротивления теплопередаче

Толщина стен в кирпичном доме также определяется исходя из соображений сохранения тепла. Чтобы в холодное время дома было тепло, летом прохладно, важно сложить стенку нужной толщины.

Нет каких-либо четких рекомендаций, какой толщины должны быть стены из кирпича. Этот параметр определяется характеристиками теплопроводности кирпичей и климатическими свойствами местности, в которой возводится здание.

Теплопроводность материала стенок имеет определяющий характер. Чем она ниже, тем сложнее теплу будет выходить из помещений.

Среди материалов стен кирпичи не входят в число лидеров по данному параметру. Если сравнить с деревом, газо-, пено- и керамзитобетоном, он сильно проигрывает в плане сохранения тепла.

Наименьшим значением теплопроводности обладают легкие, пустотелые разновидности кирпича. Но они подходят лишь в качестве облицовочного материала. Применять их для кладки ограждающих несущих стенок нельзя.

Еще относительно совсем недавно при определении толщины кирпичной кладки наружной стены расчеты проводили с упором на теплоизоляционные качества. То есть пытались уменьшить теплоотдачу именно за счет толстых кирпичных стен. Довольно часто можно было встретить стенку в 4 кирпича и толще.

Сейчас с появлением на рынке богатого ассортимента утеплителей необходимость в строительстве настолько толстых стенок отпала. На первый план все же выходит такой фактор, как несущая способность стенок. Важно, чтоб они выдерживали оказываемую на них нагрузку. А необходимое утепление будет обеспечено посредством современных теплоизоляционных материалов.

Отвечая на вопрос, какая толщина стены из кирпича будет наиболее оптимальной, профессионалы признают, что кладка толще 51см абсолютно не целесообразна. Более толстые стенки не сыграют в утеплении дома большой роли. А временные и денежные затраты на стройматериалы и кладку будут абсолютно не рациональными.

Кирпичные стены при любой толщине кладки потребуют утепления. Про то, как правильно провести расчеты толщины утеплительного материала, можно прочитать здесь.

Оптимальные показатели и нормы по ГОСТ толщины кирпичной стены

Но такие показатели и размеры стен совершенно не говорят о том, что их следует применять в строительстве, если хочется получить долговечное и качественное здание, которое будет иметь высокие теплоизоляционные и звукоизоляционные свойства. Несмотря на то, что эти цифры вписываются в стандартные показатели, все же лучше использовать повышенные параметры, которые будут вписываться в оптимальные интервалы. Для этого применяют СНиПы или стандарты. Так толщина стены из кирпича по ГОСТу зависит от ряда параметров, устанавливаемых по чертежу.

Так толщина стены из кирпича по ГОСТу зависит от ряда параметров, устанавливаемых по чертежу.

Для внешних стен

Для наружной стены, возводимой из силикатного кирпича:

Выкладыванием в 1,5 кирпича, толщина наружной стены должна быть 380 мм и более.
Размещая 2 кирпича, толщина достигает 510 мм.

Когда используется керамический пустотелый кирпич, то необходимо выдерживать следующие параметры:

Если выложить в 1,5 кирпича, то формируется толщина наружной стены в 380 мм и более.
Когда возводят конструкцию в 2 кирпича, то получают стену в 510 мм и более.

Но эти параметры говорят лишь о том, насколько жесткой получается стена при том или ином типе используемой кладки. Важно также учитывать, насколько сильные морозы в зимний период возникают в том или ином регионе, чтобы здание сохраняло свои теплоизоляционные показатели.

Вот, на что необходимо ориентироваться в толщине стен.

Если температурный показатель зимой находится в пределах до -20°С, то:

Толщина для силикатного и глиняного полнотелых кирпичей составляет оптимально 510мм.
Для таких же типов, но пустотелых позволительно уменьшить этот параметр и довести его не менее, чем до 380 мм.

Когда зимой морозы опускаются до -30°С, вот на какие размеры стоит ориентироваться:

Для силикатного и глиняного полнотелого кирпича элемент строения имеет ширину 640 мм.
Для пустотелых 510мм.

Когда зимние температурные показатели опускаются до -40°С, то ориентируются на следующие цифры:

Глиняный и силикатный полнотелый формируют стену 770 мм.
А при пустотелом типе укладки 640мм.

Важно также учитывать, насколько сильные морозы в зимний период возникают в том или ином регионе.

Для внутренних стен и перегородок

Чтобы возвести межкомнатную перегородку, не нуждающуюся в усиленной жесткости, достаточно применить кладку в 0,5 кирпича. В этом случае ее толщина составляет 12 см. Такие варианты стен чаще всего создавались в хрущевках и их основным недостатком является то, что звукоизоляция недостаточна и не обеспечивает нужных параметров для комфортного проживания.

Когда необходимо усилить стену то ее ширину доводят до 25 см и используют кладку в один кирпич. Чаще всего это нужно, когда между комнатами требуется создание более качественную шумоизоляцию.

Если это несущая стена, то лучше использовать кладку в 1,5 кирпича. При этом создается достаточная жесткость, чтобы выдержать высоту двухэтажного строения. Толщина стены в этом случае составляет 38 см.

Если это несущая стена, то лучше использовать кладку в 1,5 кирпича.

Учитывая выше представленные параметры и показатели можно сориентироваться при строительстве кирпичного дома в один или несколько этажей какую толщину стен применять для наружных плоскостей А какие можно себе позволить для возведения перегородок между комнатами. Приведённые данные позволят подобрать оптимальный параметр ширины в зависимости от климатических условий где возводятся строение.

Расчёт кирпича в кладке

Перед тем как решить, какой толщины будут стены будущей постройки, необходимо произвести ряд инженерных расчётов. Прежде всего, следует вычислить общее количество кирпича, которое понадобится для возведения несущих и перегородочных конструкций. Это необходимо будет сделать по двум причинам:

Оптимизировать сметные расходы.
Вычислить нагрузку на несущее основание.

Первым шагом следует рассчитать площадь всех стен, отдельно внешних и внутренних, и из полученного числа вычесть площадь оконных и дверных проёмов. Далее необходимо высчитать, сколько кирпича содержится в кв.м кладки той или иной толщины. Зависит это количество от типа материала. Сегодня в кирпичном строительстве используется три основных типоразмера:

Стандартный: 25 х 12 х 6,5 см.
Полуторный: 25 х 12 х 8,8 см.
Двойной: 25 х 12 х 13,8 см.

В таблице приводятся расходы разных видов кирпича для кладки различной толщины.

Сравнение показателя теплопроводности кирпича и дерева

Используя приведённую таблицу, можно не только вычислить необходимое для строительства количество материала, но также рассчитать нагрузку, которую будет оказывать постройка на фундамент. Зная же массу здания и пользуясь сводными таблицами СНиП, возможно рассчитать минимально допустимое значение прочности фундаментного основания.

Толщина с применением утеплителя

Теплоизоляционные свойства кирпича не относятся к его достоинствам, поэтому в тех регионах, где царят холодные зимы, приходится делать кладку в более, чем два ряда, что крайне нецелесообразно. Так, в кирпичном доме с толщиной стен 770 миллиметров (три кирпича) тепло сохраняется так же, как в бетонном с 344-миллиметровыми стенами или в деревянном со 127-миллиметровыми стенами. Выходом из ситуации является использование утеплителей, которые позволяют существенно уменьшить толщину стен, тем самым снизив нагрузку на фундамент и сократив расходы.

В таблице приведено сравнение коэффициентов теплопроводности нескольких материалов, ориентируясь на которые, можно определить, какая должна быть толщина стены дома при уменьшении количества кирпичей в кладке.

Название материала	Коэффициент теплопроводности
Кирпич силикатный	0,7
Кирпич керамический полнотелый	0,56
-//- пустотелый	0,26
Минеральная вата	0,042
Пенополистирол	0,028

На основе коэффициента теплопроводности производится расчет коэффициента теплоэффективности по следующей формуле:

Ктэ = s/Ктп, где s – толщина слоя материала (в метрах), Ктп – коэффициент теплопроводности.

Так, коэффициент теплоэффективности 380-миллметровой капитальной стены из кирпича равен: 0,38/0,56 = 0,68. Чтобы такой дом сохранял тепло на уровне здания с 510-миллиметровыми стенами, необходимо добавить минеральную вату со следующей теплоэффективностью: 0,51/0,56 – 0,68 = 0,23. Исходя из этого, легко определить толщину необходимого слоя утеплителя, которая составит: 0,23 х 0,042 = 9,7 миллиметров.

Рекомендуeтся делать теплоизоляционный слой толще, поскольку минимальный коэффициент теплоэффективности, который должен быть у стен в кирпичном многоквартирном доме, равен 2,1.

Как уменьшить толщину кирпичной кладки путем улучшения теплоизоляции

Каждого застройщика, естественно, волнует цена вопроса, и, конечно же, есть желание максимально удешевить данный процесс. Но при этом сделать так, чтобы экономия не отразилась на надежности, долговечности и теплоизоляционных качествах постройки.

Существует технология колодцевидной кладки, принцип которой заключается в возведении несущих наружных стен в 2 ряда. Пустое пространство, которое остается между ними, заполняется пористым материалом:

легкой бетонной смесью;
шлаком;
органическим утеплителем;
керамзитом;
пенополистиролом.

Такая конструкция наружных несущих стен позволяет значительно сократить количество кирпича, снизить вес постройки, повысить шумо- и теплоизоляцию. Такие стены получаются прочными, толстыми и надежными.

В качестве дополнительной теплоизоляции можно сделать вентилируемый фасад, используя специальные теплоизоляционные панели, различные облицовочные материалы или штукатурку.

При отделке кирпичом наружных стен их нужно с внутренней стороны утеплить. Эта операция выполняется следующим образом:

Внутренняя поверхность наружных стен обшивается утеплителем.
На утеплитель монтируется пароизоляционная пленка.
Полученная конструкция покрывается армирующей металлической сеткой и штукатурится.
Выполняется декоративная отделка стен. Отделочные материалы выбираются в зависимости от вкуса владельцев дома.

Использование такой технологии обеспечивает постройке высокие эксплуатационные характеристики, сокращая при этом расходы на строительство.

Минимальная толщина несущей стены из кирпича

Стены частных домов, коттеджей и других малоэтажных зданий делают, как правило, двух- трехслойными с утепляющим слоем. Слой утеплителя располагается на несущей части стены из кирпича или малоформатных блоков. Застройщики часто задаются вопросами:
«Можно ли экономить на толщине стены?»
«А не сделать ли несущую часть стены дома потоньше, чем у соседа или, чем предусмотрено проектом?

На строительных площадках и в проектах увидеть несущую стену из кирпича толщиной 250 мм., а из блоков — даже 200 мм. стало обычным делом.

Нормы проектирования (СНиП II-22-81 «Каменные и армокаменные конструкции») независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки в пределах от 1/20 до 1/25 высоты этажа.

Таким образом, при высоте этажа 2,5 … 3 м. толщина стены в любом случае должна быть больше 120 — 150 мм.

На несущую стену действует вертикальная сжимающая нагрузка от веса самой стены и вышележащих конструкций (стен, перекрытий, крыши, снега, эксплуатационной нагрузки). Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса блоков по прочности на сжатие и марки строительного раствора.

Для малоэтажных зданий, как показывают расчеты, прочность на сжатие стены толщиной 200-250 мм из кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, проблем обычно также не бывает.

Кроме вертикальных нагрузок, на стену (участок стены) действуют горизонтальные нагрузки, вызванные, например, напором ветра или передачей распора от стропильной системы крыши.

Кроме этого, на стену действуют вращающие моменты, которые стремятся повернуть участок стены. Эти моменты связанны с тем, что нагрузка на стену, например, от плит перекрытий или от слоя утеплителя и облицовки фасада, приложена не по центру стены, а смещена к боковым граням. Сами стены имеют отклонения от вертикали и прямолинейности кладки, что также приводит к возникновению дополнительных напряжений в материале стены.

Горизонтальные нагрузки и вращающие моменты создают изгибающую нагрузку в материале на каждом участке несущей стены.

Как сделать стены прочными и устойчивыми

Прочность, устойчивость стен толщиной 200-250 мм и менее, к изгибающим нагрузкам не имеет большого запаса. Поэтому, устойчивость стен указанной толщины для конкретного здания обязательно должна быть подтверждена расчетом.

Для строительства дома со стенами такой толщины необходимо выбирать готовый проект с соответствующими толщиной и материалом стен. Корректировку проекта с иными параметрами под выбранные толщину и материал стен обязательно поручаем специалистам.

Практика проектирования и строительства жилых малоэтажных домов показала, что несущие стены из кирпича или блоков толщиной более 350 — 400 мм. имеют хороший запас прочности и устойчивости, как к сжимающим, так и к изгибающим нагрузкам, в подавляющем большинстве конструктивных исполнений здания.

Стены дома, наружные и внутренние, опирающиеся на фундамент, образуют совместно с фундаментом и перекрытием единую пространственную структуру (остов), которая совместно сопротивляется нагрузкам и воздействиям.

Создание прочного и экономичного остова здания — инженерная задача, требующая высокой квалификации, педантичности и культуры от участников строительства.

Дом с тонкими стенами более чувствителен к отклонениям от проекта, от норм и правил строительства.

Застройщику необходимо понимать, что прочность, устойчивость стен снижается, если:

уменьшается толщина стены;
увеличивается высота стены;
увеличивается площадь проемов в стене;
уменьшается ширина простенка между проемами;
увеличивается длина свободного участка стены, не имеющего подпора, сопряжения с поперечной стеной;
в стене устраиваются каналы или ниши;

Прочность, устойчивость стен меняется в ту или иную сторону если:

изменить материал стен;
изменить тип перекрытия;
изменить тип, размеры фундамента;

Дефекты, снижающие прочность, устойчивость стен

Нарушения и отступления от требований проекта, норм и правил строительства, которые допускают строители (при отсутствии должного контроля со стороны застройщика), снижающие прочность, устойчивость стен:

используются стеновые материал (кирпич, блоки, раствор) с пониженной прочностью по сравнению с требованиями проекта.
не выполняется анкеровка металлическими связями перекрытия (плит, балок) со стенами согласно проекта;
отклонения кладки от вертикали, смещение оси стены превышают установленные технологические нормы;
отклонения прямолинейности поверхности кладки превышают установленные технологические нормы;
недостаточно полно заполняются раствором швы кладки. Толщина швов превышает установленные нормы.
чрезмерно много в кладке используются половинки кирпича, блоки со сколами;
недостаточная перевязка кладки внутренних стен с наружными;
пропуски сетчатого армирования кладки;

Застройщику необходимо во всех перечисленных выше случаях изменения размеров или материалов стен и перекрытий обязательно обращаться к профессионалам-проектировщикам для внесения изменений в проектную документацию. Изменения в проекте должны быть заверены их подписью.

Предложения вашего прораба типа «давай сделаем проще» обязательно должны быть согласованы с профессиональным проектировщиком. Контролируйте качество строительных работ, которые делают подрядчики. При выполнении работ собственными силами не допускайте указанных выше дефектов строительства.

Нормами правил производства и приемки работ (СНиП 3.03.01-87) допускается: отклонения стен по смещению осей (10 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

Чем тоньше стены, тем более они нагружены, тем меньше у них запас прочности. Нагрузка на стену помноженная на «ошибки» проектировщиков и строителей может оказаться чрезмерной (на фото).

Процессы разрушения стены проявляются не всегда сразу, бывает — спустя годы после завершения строительства.

Принципы конструирования дома с минимальной толщиной стен хорошо видны на следующих фото. В конструкциях дома с тонкими стенами широко применяют элементы из монолитного железобетона.

Простая архитектурная форма дома позволяет использовать для строительства общедоступные материалы и способствует оптимизации затрат на строительство.

Дом имеет 114 м 2 полезной площади и рассчитан на семью из 4 -5 человек. На мансарде расположены три спальни и ванная комната.

На первом этаже вдоль южного фасада с большими окнами находятся просторная гостиная совмещенная со столовой и кухней. В другой части имеются кабинет, санузел и техническое помещение.

Для кладки наружных стен дома использованы силикатные блоки. Толщина стен 180 мм. Тонкие стены увеличивают полезную площадь дома.

Дом спроектирован так, что в нем нет внутренних несущих стен. Внутри дома имеется несущая балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен. Сама балка и колонны выполнены из монолитного железобетона. Такое решение позволяет выполнить свободную планировку помещений на этаже.

Для увеличения устойчивости стен к нагрузкам, в уровне перекрытия первого этажа имеется монолитный железобетонный пояс. Участок стены с широкими, высокими окнами и узкими простенками на южном фасаде также выполнен из монолитного железобетона.

Крыша дома опирается на монолитный железобетонный пояс поверх стен мансарды. В аттиковых стенах мансарды, на которые опирается мауэрлат крыши, устроены железобетонные колонны. Необходимость устройства в наружных стенах колонн вызвана тем, что эти стены не имеют поперечных связей внутри мансарды. Отсутствие поперечных стен позволяет выполнить свободную планировку помещений мансарды.

Опалубка для устройства монолитной колонны в наружной стене дома. Колонна служит опорой для несущей балки внутри дома.

Устройство опалубки для монолитных колонн по краям широких оконных проемов.

На заднем плане видна опалубка для колонн внутри дома. Две колонны внутри расположены на одной оси с колоннами, встроенными в наружные стены.

Перекрытия в доме сборно-монолитные часторебристые находятся в одном уровне с монолитным железобетонным поясом стен.

Монолитное перекрытие, выполненное заодно с монолитным поясом стен, создают совместно со стенами единую и прочную пространственную конструкцию — остов дома.

Аттиковые стены мансарды высотой 1,3 м., на которые опирается мауэрлат крыши, усилены монолитными колоннами, встроенными в кладку.

Опалубка для устройства монолитных колонн и пояса стен мансарды. Южный фасад дома с проемами для высоких больших окон. Внутри видна монолитная балка, которая опирается на две колонны внутри и две колонны, встроенные в кладку наружных стен.

Стропила каждого ската крыши вверху опираются на ферму, концы которой, в свою очередь, лежат на противоположных щипцовых стенах мансарды. Такое решение позволило отказаться от промежуточных стоек коньковой балки. В результате, пространство внутри мансарды свободно для планировки. Угол наклона скатов крыши 42 о .

Фундамент дома — монолитная железобетонная плита толщиной 250 мм. Плита фундамента лежит на слое утеплителя. Опалубка несъемная из утеплителя. По периметру фундамента, под отмостку, уложены плиты утеплителя. Такое решение исключает промерзание грунта под фундаментом.

Советы застройщику

Толщину стен 200-250 мм из кирпича или блоков безусловно целесообразно выбрать для одноэтажного дома или для верхнего этажа многоэтажного.

Дом в два или три этажа с толщиной стен 200-250 мм. стройте при наличии в вашем распоряжении готового проекта, привязанного к грунтовым условиям места строительства, квалифицированных строителей, и независимого технического надзора за строительством.

В иных условиях для нижних этажей двух- трехэтажных домов надежнее стены толщиной не менее 350 мм.

Для обеспечения прочности и устойчивости частного дома с минимальной толщиной стен, стало стандартом устройство монолитного железобетонного пояса. Пояс размещают по верху наружных и внутренних несущих стен на каждом этаже дома. Балки и плиты перекрытий, мауэрлат крыши обязательно соединяют (анкеруют) металлическими связями с железобетонным поясом на стенах дома.

О том, как сделать несущие стены толщиной всего 190 мм., читайте здесь.

К возведению современных дачных и коттеджных построек предъявляются высокие требования в плане защиты от потерь тепла. Внешние кирпичные стены должны обладать отличными несущими способностями. Расчет толщины стен из кирпича необходимо четко согласовывать со всеми требованиями к процессу строительства.

Толщина кирпичных стен зависит от прочностных характеристик используемых материалов и свойств применяемых утеплителей.

Делая соответствующий расчет, принимающий во внимание согласование толщины стены и ее надежности при стандартных параметрах кирпича, можно прийти к выводу, что стена должна иметь ширину около 3 м. Недоразумение состоит в следующем: обладающий свойством теплосопротивления кирпич не будет обеспечивать высокой несущей способности стенам.

Стены из кирпича и их минимальная толщина

На строительном рынке не существует универсальных материалов, отвечающих всем требованиям в любой сфере. Для определенных условий подходит определенная толщина стен. Типовые размеры наиболее распространенных видов кирпичей составляют 250*120*65 мм, они являются стандартными.

Рекомендуемая толщина кирпичных стен сплошной кладки для жилых домов.

Рассчитывается толщина несущей кирпичной стены, учитывая стандартные параметры кирпича в 25 см. Требования к выбору толщины стен зачастую определяются нагрузками на нее, поскольку каркас любой постройки представляет собой систему несущих стен, которая должна быть безопасной и надежной.

Нагрузка на несущие стены обычно включает не один лишь их вес. Она также включает вес других элементов, которые являются перегородками, перекрытиями, крышами и т.д. Возведение построек из материалов требует дополнительного запаса.

Минимальный размер толщины несущих кирпичных стен должен составлять менее 1-го кирпича стандартной толщиной 25 см, что необходимо для обеспечения нормальных теплосберегающих качеств.

Вернуться к оглавлению

Кладка первых рядов кирпичной несущей стены

Если кладку из кирпича делают соответствующей длиной, то постройка будет обладать долгим сроком службы. Требуемая толщина внешних несущих стен либо внутренних составляет полкирпича, или 12 см.

Варианты выполнения кладки кирпича.

Чтобы получить ровную кладку, необходима подготовка качественного цементного раствора. Особое внимание заслуживают составные внешние стены, в их составе имеется несколько различных слоев. Эти слои служат для обеспечения безопасности сооружения, что сопровождается сбережением теплосопротивления. Комбинированная внешняя стена включает наличие:

теплоизоляторов, являющихся пенопластом либо минватой;
материалов, которые представляют собой специальные панели, кирпич для облицовки, включая штукатурку для внешней отделки стен постройки.

Толщину стен учитывают в зависимости от факторов, связанных с температурой в холодный период, типа теплоизолятора. Основная функция по теплозащите стен принадлежит теплоизолятору, а его объем слоя будет изменять толщину внешней стены. Кладку делают минимальной, но при использовании современных теплоизоляторов, при этом высокий уровень полученного результата гарантирован. Используются определенные виды кирпича, легкобетонных камней, бетонных блоков небольших размеров, обладающих сплошной структурой либо имеющих вертикальные пустоты. Масса этих строительных материалов намного больше, чем простого кирпича. К примеру, их размер составляет 88 мм, 140 мм или 188 мм, что обеспечивает увязку отдельным совпадающим по горизонтали рядам и швам с облицовкой кирпичом.

Виды перевязки кирпичей.

Если использовать высокопрочный полнотелый кирпич, то по теплозащитным характеристикам он менее удобен для кладки, чем многодырчатый кирпич и термальный. Он обладает наибольшей пористостью, составляя по своему весу от 1100 до 1300 кг/м³. Используют марку кирпича от М50 до М150, а марки смесей из извести или цемента, то есть вяжущих составов, от 10 до 25. Кладка ведется с помощью специальных смесей плотностью более 1500 кг/м³. Их называют прохладными смесями, к ним относятся цементно-известковые, песочные, а также легкие.

Сплошную кладку стен из полнотелого кирпича шириной больше 38 см не считают выходом из положения. Ведь кирпич данных размеров, то есть его большая масса, способен сделать кладку менее экономичной. Такую толщину внешней стенки, назначаемую согласно теплотехническим расчетам, можно считать излишней. Ее несущие способности являются полезными только на 1/4 часть, по этой причине строительство коттеджей осуществляется на основе легких видов кирпича. Использование соответствующих неоднородных систем кладки стен слоистого либо облегченного типа, предполагает использование легкобетонных камней.

Вернуться к оглавлению

Кладка стенки в 1 кирпич

Усредненный расход кирпича на 1м2.

Толщина стены в 1 кирпич приравнивается 25 см. Кирпичи укладывают рядом, но на безопасность и прочность стены это не оказывает влияния. Основную роль в качестве кладки выполняет используемый раствор, который не приведет к заклиниванию кирпичей. Минимальная толщина стен, то есть 25 см, встречается довольно часто. В зависимости от наружных воздействий и нагрузки на стенки, толщина иногда составляет 1,5, 2 и 2,5 кирпича.

Основным правилом кладки является применение качественной перевязки каждого вертикального шва. Использование вертикальных швов должно обязательно сопровождаться перекрытием верхним рядом кирпичей. За счет перевязки можно не только наращивать прочность несущих стен, но и осуществлять умеренное распределение нагрузок, которые при этом возникают.

Существуют различные виды перевязок для швов: вертикальные; поперечные, препятствующие сдвигу кирпичной кладки и др. Например, продольные не позволяют стене расслаиваться по вертикали, что препятствует сдвигам горизонтального типа кладки, способствуют умеренному распределению нагрузки вдоль несущих стен.

Стена в 1 кирпич зачастую укладывается согласно выбранной системе. Например, однорядная система предполагает укладывать 1-ый ряд ложковой частью снаружи, а следующий ряд укладывают тычковой стороной кирпича наружу. Так, если весь шов, идущий поперек кладки, смещен на 1/2 кирпича, то смещение каждого продольного шва происходит на 1/2 кирпича.

Вернуться к оглавлению

Способы чередования при кладке и размер швов

Варианты кладки с облицовкой.

Используют ряд способов чередования при кладке. Если применяется одинарный кирпич, то обычно выбирают перевязку тычковым способом, которая осуществляется после каждого 6-го ряда. При использовании утолщенного типа кирпича число ложковых рядов минимизируют до 5. Данный тип соединения обусловлен высокой прочностью сооружения, что способствует умеренному распределению всей нагрузки.

Толщина стен в 1,5 кирпича производится путем кладки с углов, а кладку 1-го ряда следует обязательно производить под прямым углом кирпичей, толщина которых составляет 38 см. Контролировать правильность кладки рядов удобно строительным уголком.

Кладку 1-го ряда производят за счет шнура, натягиваемого по всей высоте между кирпичами, являющимися 1-ым и 2-ым по счету. Тычковую поверхность кирпичей делают обращенной на наружную сторону стены, а кладку 1-го ряда ориентируют на внутреннюю сторону и ложковую частью внутрь. Кладку следующего ряда осуществляют в обратном порядке. Так может появиться зеркальный тип отражения кладки в 1-м ряду.

Внутреннюю сторону стен в результате укладывают в 1, а внешнюю сторону в полкирпича. Широко применяется кладка в 1,5, что происходит по причине обеспечения надежности стен за счет их высокой прочности. Вертикальные швы при этом не совпадают, они перекрываются цельной частью кладки следующего ряда.

Если увеличение размеров швов связано с появлением отклонения от вертикальной плоскости либо от выбранного направления кладки, то меняется и ее способ. При осуществлении строительства сооружений в местности, отличающейся сильными заморозками, использование теплоизоляторов позволит создать несущую стену в 2 кирпича, что будет являться наиболее подходящим вариантом.

Вернуться к оглавлению

Расчет толщины стен с учетом теплопроводности

Расположение точки росы в кирпичной стене.

Толщина стенок зачастую указывается в плане строительства, она рассчитывается с учетом всех причин, оказывающих влияние на эксплуатацию постройки в дальнейшем. Производить расчет толщины стен следует для всей постройки. Цель расчета заключается в разработке прочного и удобного строения. При расчетах толщины стены используется специальная формула определения теплопроводности, которая записывается, как R = S/k, где:

S — толщина материала, м;
k — коэффициент теплопроводности;
R — теплосопротивление стен строений, возводимых в определенном регионе.

Значение коэффициента k зависит от региона будущей застройки. Например, k равно 3-3,2 для Ленинградской и Московской области, а для Якутии и соседних регионов, являющихся республиками Крайнего севера, k=4,89.

Любой строительный материал имеет показатель теплопроводности. Теплопроводность одинарного кирпича составляет 0,58 Вт/м°C, что соответствует стандартам. Толщина стен при этом не может быть меньше 250 мм вместе с теплоизолятором. Учитываемый показатель теплопроводности кирпичей поможет в дальнейшем избежать чрезмерных энергозатрат на подогрев помещений строения.

Коэффициент теплопроводности кирпичей.

Метод, подразумевающий сплошную кладку при строительстве, является экономным и при наличии внешнего либо внутреннего утеплителя. Толщина внешних стен зависит от требований прочности к конструкции.

При наличии внутреннего слоя утеплителя требуется предупредить появление конденсата. Для этого потребуется пароизоляция. При наличии наружних слоев теплоизоляции потребуется оштукатуривание поверхности.

Наибольшая нагрузка требует армирования перегородок, простенков и опорных столбов с помощью железной проволочной сети поперечником 3-6 мм в высоту через каждый 3 или 5 ряд. Перегородки обычно выкладывают в полкирпича 12 см шириной. Размер сечений столбов должен составлять 25 см на 38 см и больше. Иногда толщина перегородок может составлять 6,5 см, а метод называется «кирпич на ребро». Если длина перегородок больше 1,5 м, которые сделаны данным способом, конструкцию перегородок следует армировать прутками через каждые 2 ряда.

Кирпичной поверхности стен присуща наибольшая термическая инерционность, предполагающая достаточное количество времени для полного прогревания стены. При минимальной толщине кирпичной стены ее масса является наибольшей, а процесс остывания или прогревания стены при этом будет длительным. Благодаря таким свойствам кирпича, температурный уровень в помещении будет постоянным на протяжении суток, что является принципиальным преимуществом. Высокий уровень термической инерционности стен часто не является благоприятным.

К примеру, в прохладный сезон эксплуатировать дачные постройки является проблемной задачей по причине сырости в них. Если стены промерзли зимой, то это требует основного и дополнительного нагрева, а температурные изменения в постройке связаны с образованием конденсата. По данной причине минимальная толщина стены требует дополнительной обшивки с использованием досок.

Вернуться к оглавлению

Влияние добавок в кладочный раствор на толщину стен

Таблица расхода раствора на 1м2 кирпичной кладки.

Осуществлять облицовку фасадов следует с применением глиняного кирпича, реже отмечается использование утолщенных видов кирпича с наличием пустот. В процессе строительства традиционным является применение смесей для кладки с различным соотношением цемента, песка и глины. Частое использование таких растворов является традиционным благодаря их прочности, поэтому в них требуется добавление известкового теста либо глиняных добавок. В этом случае смесь будет обладать наибольшей пластичностью, она будет более удобной для утрамбовывания при сокращенных расходах почти в 2 раза. Приготовление известковой смеси требует погасить водой известь, оставив раствор на 2 недели.

Создание глиняного теста требует замачивания в воде ломтиков глины, а после этого их оставляют на 3-5 дней, чтобы они могли полностью размокнуть. Потом добавляется вода, раствор перемешивается, процеживается и отстаивается, после этого вода сливается. Хранить глиняное тесто можно долгое время. Кладочный раствор готовится до производства работ, а применяться он должен в течение 2-х ближайших часов.

Вертикальные швы могут составлять около 1 см, аналогично горизонтальным швам, если в раствор добавлены известь или глина. При отсутствии добавок размер вертикальных швов будет равным 1,2 см.

Таким образом, толщина стен из кирпичной кладки будет зависеть и от толщины швов, которая может составлять от 0,8 см до 1,5 см, что является ее минимальным и максимальным значением. Любые климатические условия предполагают выбор толщины стен из кирпича в 25 см. Термическая охрана обеспечивается шириной и качеством теплоизолятора. Наиболее качественные свойства построенного сооружения определяются способом кладки. От нее зависит теплоизоляция, долговечность и безопасность конструкции в целом.

Читайте также: П енополистирол утепление стен снаружи
Подробнее о утеплении камышом
Утепление пенополистиролом — читайте здесь.

Какой толщины должна быть стена из кирпича?

Кирпич для строительства зданий используется уже сотни лет. И даже несмотря на обилие прочих материалов, он не теряет своей актуальности среди потребителей и по сей день. А все благодаря той прочности, что присуща этому материалу – в процессе дальнейшей эксплуатации стена сможет выдерживать практически любую нагрузку в виде крыши, этажей и перекрытий. И как раз именно толщина стен дома из кирпича главным образом влияет на несущую способность всего сооружения в целом.

Кирпич, по сравнению с некоторыми другими материалами, обладает целым рядом неоспоримых достоинств. Сюда можно отнести: довольно низкую теплопроводящую способность, морозостойкость, прочность на изгиб и деформацию, долговечность, звукоизоляцию. Но все эти свойства могут быть потеряны, если кирпичная стена не имеет ту ширину, которая требуется для конкретных условий.

Рассмотрим, какой толщины должна быть стена из кирпича по установленным стандартам.

Стандартные толщины кирпичной кладки

Какой бы вид кирпича не использовался для возведения конструкции, определить толщину стены довольно просто. Согласно установленным стандартам, этот параметр должен быть кратен половине его длины, т.е. 12 см.

Но кирпичные блоки, выпускаемые сегодня на заводах, могут быть разного типоразмера. К тому же, строители, работая с материалом, применяют и различные схемы кладки. А значит, и стены в итоге будут разниться по своей ширине. Приведем таблицу, в которой указана толщина кирпичной стены по СНИП II-22-81, в зависимости от количества используемых кирпичей и типа кладки:

Количество кирпичей, шт.	Толщина стены, см
0,5	12
1	25
1,5	38
2	51
2,5	64

По таблице можно легко определить, какую именно толщину имеет кладка по той или иной схеме. К примеру, стена, выложенная в 1.5 кирпича, имеет ширину 38 см, а в 2.5 кирпича – 64 см. А небольшие расхождения цифр от тех показателей, что должны быть кратны 12, связаны с тем, что между несколькими слоями строительных блоков предусмотрена бетонно-цементная прослойка.

Но есть и минимальная толщина стен в кирпичном доме, установленная современными стандартами на каменные и армокаменные конструкции – при высоте объекта до 3 этажей ширина кирпичной кладки должна быть не менее 120-150 мм.

Стандартная толщина кирпичной стены

Какая толщина стены наиболее экономически обоснована?

По мнению многих профессиональных строителей, ширина кирпичной стены более чем в 38 см экономически нецелесообразна. Кирпич сам по себе является очень прочным материалом, а потому для усиления конструкции и улучшения ее теплоизоляционных свойств выгодней порой применять некоторые другие дополнительные мероприятия, нежели чем увеличивать толщину стены. Тяжелое сооружение будет только увеличивать нагрузку на фундамент. В итоге получится, что бюджет строительства значительно увеличится, поскольку придется усиливать основу здания.

Толщина стены в 2 кирпича и более получается немаленькой, поэтому такую схему кладки используют, в основном, при возведении крупных промышленных объектов, где предельно важно придать сооружению максимальную прочность.

А чтобы повысить теплотехнику и изоляцию кирпичных строений, сегодня применяются следующие способы:

Монтаж вентилируемого фасада с использованием сайдинга, пиломатериалов или специальных панелей.
Утепление стен простыми облицовочными материалами или нанесением слоя штукатурки.
Чтобы снизить расходы на строительство индивидуального дома очень часто используется облегченная кладка блоков – по типу колодца. Это подразумевает возведение 2 стен на небольшом расстоянии друг от друга. При этом толщина стены в полкирпича равняется 12 см, а прослойка между 2 такими стенами будет выполнять функцию теплоизолятора. Диафрагмы между конструкциями при этом обеспечивают постройке необходимую по стандартам прочность. Образовавшуюся полость заполняют определенным теплоизолятором, например, керамзитом или пенобетоном.
Утепление внутренней стороны стены теплоизоляционным материалом. Утеплитель при этом обязательно закрывается пароизоляционной прослойкой.

Толщина внутренних кирпичных стен

Перегородки внутри конструкции призваны разделять всю площадь на отдельные помещения, звуко- и теплоизолировать комнаты. Оптимальная толщина внутренних стен из кирпича – 12 см, т.е. здесь, как правило, используется кладка в полкирпича. Стен таких размеров вполне хватит для комфортного здесь проживания.

Нередка практика, когда кирпичные блоки укладываются «на ребро». Так можно получить белее тонкую перегородку – 6,5 см. При этом можно немного сэкономить расходный материал. Правда, тепло- и звукоизоляция комнат будет оставлять намного лучшего.

Для снижения механических нагрузок на стену шириной в 12 см обычно применяют пористые или пустотелые силикатные блоки. В дальнейшем стены дополнительно утепляются для улучшения их технических характеристик.

Толщина наружных кирпичных стен

Минимальная толщина наружных стен из кирпича, при которой они будут служить прочной опорой и теплоизолировать внутренние помещения – 25 см.

Если возвести кирпичный дом с недостаточной толщиной наружных стеновых конструкций, в зимний период при пониженных температурах стены начнут мокреть. В этом случае, придется либо дополнительно утеплять сооружение, либо утолщать его. И тот, и другой вариант подразумевает лишние финансовые затраты.

Толщина несущих кирпичных стен

Предназначение несущих стен – принимать на себя всю тяжесть крыши, перегородок и всех верхних этажей. Совершенно естественно, что они должны быть намного прочнее остальных стен. Минимальная толщина несущей стены из кирпича – 38 см.

Некоторые внутренние перегородки в жилом здании тоже являются несущими. В данном случае, достаточной будет кладка в 1 кирпич, когда толщина стены получается 25 см. Такая конструкция сможет выдержать любые нагрузки от кровли и перекрытий, не деформируясь и не давая трещин.

Единственное исключение, когда внутренняя несущая стена должна быть более 25 см – стыковка плит перекрытий. Здесь, под действие внешних условий, будут образовываться деформации, которые могут привести к обрушению здания.

Рекомендуем эти статьи:

Как рассчитать расход материала при возведении кирпичных стен различной толщины?

Первый вопрос, который решается проектировщиком строительного объекта, это – какая оптимальная толщина кирпичной стены нужна в конкретном случае. Подбирая подходящий вариант кладки, специалист учитывает:

Вид, марка и размеры кирпича.
Погодные условия региона.
Нагрузки, которые будут приходиться на стены.

Допустимая толщина стены в здании, возводящимся в холодном регионе – 25 см. Это толщина стены в 1 кирпич. Но без использования дополнительного слоя утеплителя ширину наружной стены придется увеличить до 38 или 51 см.

Чтобы рассчитать расход кирпича на возведение наружных стен, потребуются еще некоторые данные – геометрические параметры кирпичного блока и требуемые размеры стен.

Стандартные размеры обычного кирпича: длина – 250 мм, ширина – 120 мм, высота – 65 мм. Расчеты будем проводить на примере здания со стенами в 4 м и 3 м, высотой 3 м. Стандартная толщина стен в кирпичном доме у нас будет равняться 25 см.

Зная основные геометрические размеры стен, для начала вычислим общую площадь поверхностей, которые предстоит возвести:

4*3+3*3+4*3+3*3=42 м 2

А теперь найдем площадь 1 кирпичного блока. Поскольку кладку мы осуществляем в 1 кирпич, то этот параметр вычисляется умножением ширины на высоту блока:

0,12*0,065 = 0,0078 м 2 .

Чтобы определить количество материала для возведения стен, общую их площадь нужно разделить на площадь 1 блока и умножить на количество кладок:

42/0,0078*1≈5385 шт.

Зная, что вес 1 м 3 кирпича составляет около 1800 кг, можно легко рассчитать то количество кирпичей, которое потребуется для возведения конкретного строительного объекта:

5385/1800≈3 м3

Итак, толщина стены из кирпича по ГОСТу, в зависимости от климатических условий региона и вида здания, может быть разной. Но имея в наличии проработанный специалистами чертеж с основными размерами стен и кладочной схемой, рассчитать расход основного материала можно и самостоятельно. Это поможет значительно сэкономить расходы в процессе работы, поскольку можно сразу закупить кирпичные блоки в необходимом количестве, избежав излишек материала.

особенности кладки, толщина, армирование и отделка

Достоинства и недостатки стен из газосиликатных блоков

Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
Газосиликат имеет малый вес
Хорошо обрабатывается
Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

Для определения толщины стены из газобетонных блоков приняты следующие нормы:

Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области, толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:

Хозблок или гараж, дачный домик достаточно будет 20 см
Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности

Важно! Газобетон является гидроскапичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.

Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.

Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.

Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого прмазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.

Важно! Возведение стен последующих тажей недопустимо без установки междуэтажного перекрытия.

Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же выжно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео

Инструменты , необходимые для кладки газосиликатных блоков:

штроборез
строительный уровень
мастерок
рубанок
каретка для клеевого раствора
молоток из резины
ножовка
терка с металлическими зубьями
угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:

верхний ряд кладки, на который будет опираться перекрытие
ряды под оконными проемами
дополнительно арматурой можно укрепить углы сооружения

Для однородности кладки дверные и оконные проемы устраивают при помощи U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.

Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.

Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:

штукатурку с высокой адгезией
кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
сайдинг
в условиях сурового климата дополнительно используют утеплитель

Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

Толщина несущей кирпичной стены. Толщина кирпичной стены

Какой толщины должна быть стена из кирпича?

Таблица. 2 Размеры горизонтальных и диагональных борозд, пренебрежимо малые в расчетах. В случае горизонтальных и диагональных борозд, норма в пункте 3 рекомендует, чтобы каждая горизонтальная и диагональная борозда находились между одной восьмой высоты стены над потолком или под потолком. Также стоит обратить внимание на записи, размещенные под таблицей. Горизонтальная или диагональная борозда из окна должны быть не менее 0, 5 м, а горизонтальное расстояние между соседними бороздами должно быть не менее чем вдвое длиннее длинной борозды.

На рисунке 2 показаны размеры и расположение борозд, разрешенных для изготовления, без учета их присутствия при расчете. Рисунок 2 Горизонтальные и диагональные борозды, выполненные в готовой стене, которые не нужно включать в расчет несущей способности.

В зависимости от твердости используемых элементов кладки, канавки или выемки изготавливаются вручную или механически. В мягких материалах борозды обычно изготавливаются с ручным канавкой. В более твердых материалах вы можете использовать буровое сверло. Однако в твердых материалах рекомендуется сделать борозду с механической бороздой. Некоторые производители элементов каменной кладки формируют сверления этих элементов таким образом, что их можно легко использовать на каналах для установки. Такие элементы затем имеют борозду на поверхности, расширение которой позволяет получить доступ к сверлениям и их использование для установки.

Рассмотрим, какой толщины должна быть стена из кирпича по установленным стандартам.

Стандартные толщины кирпичной кладки

Использование этих объектов требует значительного исполнительного режима — установочные каналы будут функционировать должным образом, только если кладка будет правильно закреплена в последовательных слоях стены. Воздействие борозд на пропускную способность стен обычно значимо. В мире на протяжении нескольких лет проводятся лабораторные испытания воздействия борозд на механические параметры стен. Исследования Фишера, Кирчига и Мойсиловича подробно описаны в документе. Стены были сделаны из керамических и силикатных блоков.

В обширных исследованиях Киртшига, выполненных из силикатных стенок разной высоты и ширины с различными бороздами, наблюдалось значительное снижение стойкости к сжатию по сравнению с грузоподъемностью контрольных элементов. Снижение несущей способности стенки было пропорционально уменьшению поверхности стенки, вызванной наличием канавок и углублений. В случае вертикальных борозд, которые не простирались через стену, наблюдалось дополнительное 15-процентное снижение несущей способности из-за концентрации напряжения на концах борозд.

Значительное ухудшение грузоподъемности также было достигнуто при использовании горизонтальных борозд, расположенных на половине высоты стен. Построенные в стенах борозд вызвали значительное снижение величины разрушающего напряжения и зависели от ориентации борозд. В случае диагональных разрезов снижение прочности составило от 18, 9 до 35, 1%. Значительное снижение максимального напряжения наблюдалось также в образцах с горизонтальными бороздами, тогда снижение составляло от 13, 8 до 25, 0%. Неожиданное значительное падение грузоподъемности 18, 8% и 21, 5% было также обнаружено в моделях с вертикальными бороздами.

Типичные ошибки при создании борозд. Наиболее распространенные ошибки связаны с выполнением борозд с размерами, превышающими предельные значения, приведенные в таблице. 1 и 2, без надлежащих расчетов стены. На рисунках 3-5 показаны примеры неподходящих борозд.

Необходимы и необходимы борозды и углубления в стенах кладки. Однако важно отметить, что борозды значительно влияют на механические параметры стенки. Еврокод 6 дает предельные значения вертикальных и горизонтальных диагональных и диагональных выступов, реализация которых не требует учета их влияния на несущую способность стен. Превышение этих допустимых значений требует расчета статической прочности с учетом уменьшения площади поперечного сечения стенки через борозды и выемки. Выполнение борозд и полостей в стене также влияет на ухудшение тепловой и акустической изоляции стен.

Стандартная толщина кирпичной стены

Проектирование каменных конструкций. Часть 1-1: общие правила для армированных и невооруженных кладочных сооружений. Моисилович, элементы масонства с погонами: поведение при сжатии, «Строительные и строительные материалы», том 25. Большинство домов, которые в настоящее время строятся в нашей стране, имеют структуру каменной кладки. Это означает, что сборка стен кладки отвечает за обеспечение сопротивления дома. Раньше в традиционном строительстве каменной кладки конструкция была полностью изготовлена из кирпича с цементным раствором, теперь вместо современных зданий кирпичи дополняются полюсами и ремнями, которые вносят существенный вклад в прочность здания.

Какая толщина стены наиболее экономически обоснована?

Почему так важны железобетонные элементы — стойки и ремни?

На техническом языке структурная система стен каменной кладки в сочетании с колоннами и ремнями называется кладкой. Кирпич и раствор в суставах, которые составляют стену, имеют очень хорошую прочность на сжатие, но имеют незначительную устойчивость к растяжению. Кроме того, поведение стены от простой кладки до землетрясения не очень хорошо. Если землетрясение приводит к силовой структуре, которая находится над сопротивлением стены, она внезапно и яростно ломается.

Железобетон, с другой стороны, способен выдерживать как растягивающие, так и сжимающие напряжения, а разрывание железобетонных элементов намного менее шаткое, чем стена из кладки. Обрамление стены из кладки в железобетонных колоннах и ремнях можно сравнить с вытягиванием ствола с железными кругами. Существует стена, которая очень хорошо выдерживает требования, вызванные землетрясениями. Литье бетона в ремнях и плоскостях непрерывно приводит к унитарному поведению структуры: таким образом, все стены будут участвовать в прочности конструкции.

Толщина стены в 2 кирпича и более получается немаленькой, поэтому такую схему кладки используют, в основном, при возведении крупных промышленных объектов, где предельно важно придать сооружению максимальную прочность.

А чтобы повысить теплотехнику и изоляцию кирпичных строений, сегодня применяются следующие способы:

Для сильных сторон материалов, перечисленных выше, очень важно немного обсудить вопрос о том, как строятся каменные дома. Время подъема стены значительно сократилось, и строительство также может быть увеличено с помощью менее квалифицированных рабочих.

Пересечения стен и углов, которые требуют особого внимания, теперь сделаны очень просто путем литья между кладочной кладкой из железобетонной колонны. Кирпичная кладка легко закрепляется в бетонных ямах, оставляя несколько клипов суставов в опалубке. Форма столбов и ремней относительно проста, панели опалубки покрывают свободные поверхности, ограниченные стенами.

Монтаж вентилируемого фасада с использованием сайдинга, пиломатериалов или специальных панелей.
Утепление стен простыми облицовочными материалами или нанесением слоя штукатурки.
Чтобы снизить расходы на строительство индивидуального дома очень часто используется облегченная кладка блоков – по типу колодца. Это подразумевает возведение 2 стен на небольшом расстоянии друг от друга. При этом толщина стены в полкирпича равняется 12 см, а прослойка между 2 такими стенами будет выполнять функцию теплоизолятора. Диафрагмы между конструкциями при этом обеспечивают постройке необходимую по стандартам прочность. Образовавшуюся полость заполняют определенным теплоизолятором, например, керамзитом или пенобетоном.
Утепление внутренней стороны стены теплоизоляционным материалом. Утеплитель при этом обязательно закрывается пароизоляционной прослойкой.

Толщина внутренних кирпичных стен

Здания и ремни могут быть сделаны на уровне, указанном в проекте, с большой легкостью, без необходимости тщательного расчета высоты кирпичей. Раствор раствора — просто наращивается до кратного кирпича и комплектуется бетоном для достижения квоты, установленной в проект.

Другими словами, роль шотландцев в строении каменной кладки не должна брать на себя горизонтальные силы. Если мы удалим весь кирпич из кирпича из кирпичной кладки, у нас не будет структуры, способной удерживать себя, не говоря уже об исключительной просьбе, такой как землетрясение. С другой стороны, использование камней небольшого размера имеет то преимущество, что оно не приводит к тому, что архитектурные помехи идеально подходят для толщины стенки кладки, и этого размера достаточно для выполнения роли стены со стенкой кладки.

Толщина наружных кирпичных стен

Толщина несущих кирпичных стен

Как рассчитать расход материала при возведении кирпичных стен различной толщины?

Вид, марка и размеры кирпича.
Погодные условия региона.
Нагрузки, которые будут приходиться на стены.

4*3+3*3+4*3+3*3=42 м 2

0,12*0,065 = 0,0078 м 2 .

42/0,0078*1≈5385 шт.

5385/1800≈3 м3

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N 1 = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N 2 — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п., — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

Выводы

Толщина несущих стен должна составлять не менее 1,5 кирпичей (380 мм). Стены толщиной в 1 кирпич (250 мм) допускается применять только для одноэтажных или для последних этажей многоэтажных зданий.

Это требование следует внести в будущие Территориальные нормы проектирования строительных конструкций и зданий, необходимость в разработке которых давно назрела. Пока же можно только порекомендовать проектировщикам избегать применения несущих стен толщиной менее 1,5 кирпичей.

Оптимальная толщина стен для дома из кирпича?

Опубликовано в 07:45ч Статьи от zavrik

Дома из кирпича представляют собой наиболее распространенные постройки. Это объясняется популярностью строительного материала, который обладает хорошей прочностью, надежность и долговечностью.

Толщина стены

Существует несколько видов стен здания, которые возводятся из кирпича. Они отличаются друг от друга назначением и расположением, поэтому имеют разную толщину:

Внутренняя перегородка
Основной функцией перегородки является разделение здания на отдельные помещения. Для ее выполнения достаточно построить стенку толщиной в 12 см. Однако перегородка, выполненная в полкирпича, не обеспечит хорошей звукоизоляции. Для этого потребуется использовать дополнительные звукопоглощающие материалы.
В некоторых случаях перегородки возводятся кладкой «на ребро», при которой параметр равняется семи сантиметрам. Такой тип кладки позволяет существенно экономить на материале, однако не обеспечивает хорошую звуко- и теплоизоляцию.
Внутренняя несущая
Для частного дома достаточно построить внутреннюю несущую стену в один полнотелый кирпич, то есть в 25 сантиметров. Она сможет выдержать любые нагрузки от крыши, перекрытий и т.д. Однако если на этой стенке имеется стыковка плит перекрытий, то следует увеличить величину параметра.
Наружная
Для наружной стены дома достаточная толщина может составлять 25 см. Однако полнотелый кирпич обладает хорошей теплопроводностью, из-за чего в холодное время года внутренние стенки могут мокреть. Для решения этой проблемы можно увеличить толщину или дополнительно ее утеплить.

Основные параметры выбора

Предлагаем ознакомиться с тремя основными параметрами, на которые следует обратить внимание, выбирая тип кладки и кирпича:

Важно учитывать нагрузку, которая будет приходиться на стенку здания. Этот параметр зависит от количества этажей в постройке.
Для того чтобы стенка обеспечивала хорошую теплопроводность, стоит принять во внимание климат.
При выборе кладки стоит также учесть эстетическую составляющую, ведь стена с наружной стороны должна иметь привлекательный вид.

Несущая стена — обзор

3.4 Solid Plastics

Одно из преимуществ несущей конструкции, описанное в разд. 3.2 заключается в том, что тепло от трения легко отводится через несущую стенку, причем как пористая бронзовая футеровка, так и стальная основа являются достаточно теплопроводными. Твердые пластмассовые подшипники имеют недостаток в применении без смазки, поскольку тепло от трения должно отводиться через сопрягаемую поверхность, которая может быть или не быть хорошим теплоотводом. По этой причине и по причинам размерной нестабильности, упомянутым в разд.2.4, твердые пластмассовые сухие подшипники ограничены применениями, в которых PV не превышает 0,2 МНм ⁻² мс ⁻¹.

ПТФЭ — это полимер, на котором основано большинство сухих подшипников из категории твердой пластмассы. ПТФЭ может быть матрицей, в которую включены такие наполнители, как графит или стекловолокно, или сам может быть наполнителем в термопластической матрице, такой как полиацеталь. В одном хорошо зарекомендовавшем себя продукте последнего типа ПТФЭ присутствует в виде случайно ориентированных волокон в матрице сополимера ацетала.

Немодифицированный ПТФЭ редко используется в качестве сухого материала подшипников из-за его высокой скорости износа и низкого сопротивления ползучести. Однако в гражданском строительстве встречаются интересные исключения: опорные подушки, поддерживающие пролеты мостов и эстакады, часто состоят из плиты из ПТФЭ, заключенной в неглубокий чугунный колодец, чтобы предотвратить выдавливание при очень высоких нагрузках на подшипник. ПТФЭ обеспечивает коэффициент трения всего 0,02 в этих условиях и допускает тепловое расширение и сжатие пролета без чрезмерных нагрузок на конструкцию.

Низкий предел ползучести ПТФЭ может быть улучшен за счет ориентации молекул, которая возникает во время вытяжки волокон. Ткань, сотканная из волокон PTFE, обладает высокой несущей способностью и используется в качестве футеровки втулок в землеройном оборудовании и в рычажных механизмах управления самолетом. Основа обычно представляет собой термореактивный пластик, такой как фенольная или эпоксидная смола, армированный стекловолокном.

Композиты без ПТФЭ содержат альтернативные твердые смазочные материалы, такие как графит или дисульфид молибдена, или, в некоторых случаях, микрокарманы смазочного масла.В нижней части диапазона затрат находятся нейлоны и ацетали, полученные литьем под давлением, которые по своей сути дешевы и могут обрабатываться недорогостоящими методами. Добавление твердой смазки или масла улучшает коэффициент трения и износостойкость, а также обеспечивает удовлетворительную работу во многих малонагруженных областях применения. Максимальное значение PV , при котором достигаются приемлемые скорости износа, составляет 0,1 МНм ⁻² мс ⁻¹. В маслосодержащем исполнении масляные карманы не соединены между собой, и характеристики не сравнимы с характеристиками бронзы, пропитанной маслом.

В верхней части ценового диапазона находятся дорогие высокотемпературные инженерные полимеры, такие как полиимид. Полиимид с графитовым наполнителем обеспечивает хорошую термостойкость и низкую скорость износа во многих сложных областях применения. На скорость износа относительно не влияет повышение температуры, и приемлемые характеристики достигаются при значениях PV вплоть до, а иногда и более 0,20 МНм ^-2 мс ^-1.

Промежуточные по стоимости — термопласты, такие как полисульфон и полифениленсульфид, армированные произвольно ориентированным углеродным волокном.Количественные данные о характеристиках подшипников этих композитов пока отсутствуют.

Тип стенового кирпича — все, что вам нужно знать

Сегодня у нас есть несколько типов стенового кирпича, чтобы достичь наилучших результатов в наших проектах по возведению стен. World of Stones USA позволяет вам погрузиться в мир кирпичных стен. Давайте получим подробную и полезную информацию о кирпичах в стенах.

В наших предыдущих дискуссиях о брусчатке и мощении блоков мы узнали кое-что о каменных кирпичах, используемых для мощения.Сегодня наше основное внимание уделяется стеновому кирпичу. По сути, это обширная тема сама по себе, но мы можем попытаться ее кратко изложить изо всех сил.

Точно так же мы узнали о различных видах ограждающих конструкций, таких как подпорные стены, садовые стены, гипсокартон, а также о различных идеях дизайна стен в наших предыдущих блогах.

Что такое стеновой кирпич?

Стеновой кирпич — это термин, относящийся к прямоугольной строительной единице, состоящей из аналогичных материалов и используемой для строительства стен. Мы знаем, что стены могут быть несущими или нет.Значит, это влияет и на выбор типа кирпича.

Назначение и преимущества стеновых кирпичей:

Мы знаем, что стены могут служить разным целям. Вкратце,

Несущие конструкции , такие как основные стены зданий, подпорные стены, опоры, колонны и лестницы / ступеньки. Кирпичи имеют твердость, прочность и (высокий изгибающий момент) несущую способность рядом с натуральными камнями.
Ненесущая , например, перегородка, облицовка или сайдинг, ограждение
Изоляция.
- Атмосферостойкость : Кирпичи обеспечивают защиту от ветра, воды, тепла и мороза / снега.
- Звукоизоляция , так как кирпич обладает звукопоглощающими свойствами. Для кирпича толщиной 4,5 дюйма это 45 дБ (децибел) и толщина 9 дюймов, то есть 50 дБ.
- Износостойкость и износостойкость : Кирпичи обладают износостойкостью, сопоставимой с естественными камнями.
Безопасность и защита такие аспекты, как огнестойкость и устойчивость к бедствиям.И может противостоять землетрясениям, штормам и другим природным и антропогенным катастрофам.
Привлекательность эстетики, включая текстуру, цвета, тона и узоры.
Стены композитные в виде кирпичной фанеры на конструкции RCC.

Виды стенового кирпича

Когда мы собираемся классифицировать что-либо, нам нужны базовые параметры для этого же. Итак, мы можем категоризировать стеновой кирпич по следующим основным параметрам.

Виды стенового кирпича по функциям

Строительный и неструктурный кирпич:

Стена в строительстве

Несущим или несущим стенам требуются кирпичи необходимой прочности, чтобы выдерживать расчетные временные и статические нагрузки как по горизонтали, так и по вертикали.Области применения:

Кладка стен
Фундаменты
Колонны и опоры

Неструктурные кирпичи обычно служат для других целей, кроме несущих, например:

Облицовка
Виниры
Сайдинг
Раздел
Изоляция

Типы стеновых кирпичей на основе материалов, используемых в производстве

Кирпичи для облицовки из натурального камня:

Натуральные камни — самый древний материал, использовавшийся в производстве кирпича в человеческой цивилизации.
С развитием технологий мы можем обрабатывать камни необходимой формы, размера и гладкости поверхности.
Мы можем автоматизировать процесс для повышения скорости и эффективности затрат.
Местные виды камня могут оказаться идеальным материалом для каменного кирпича.
Однако кирпичи из известняка и песчаника являются стандартными везде.
Кирпичи из натурального камня обладают естественной красотой, узорами и стилями.
Таким образом, он может улучшить общую эстетику каменных стен и предложить удивительные свойства натурального камня.
Кроме того, дает множество уникальных преимуществ, включая долговечность, увеличенный срок службы, защиту от атмосферных воздействий, универсальность, экологичность и полную несущую способность.

Кирпичи для облицовки стен из глины:


Согласно статье Википедии о кирпичах, люди начали использовать глину или грязь для производства симметричных кирпичей еще до 7000 года до нашей эры.
*Сухие глиняные кирпичи* — Требуемый материал формуют в определенные формы и оставляют открытыми под воздействием солнечного тепла в течение длительного периода времени для получения необходимой прочности.В Америке именно процесс изготовления Adobe, в конечном итоге, привел к производству сухого кирпича для массового производства на более позднем этапе.		*Обожженные глиняные кирпичи* — Китай эпохи неолита около 4400 г. до н.э. использовал местное топливо, древесину и минеральный уголь для достижения температуры печи 600 ° C, которая заставляла глину мерцать цветом расплавленного золота или серебра. Kiln-master закаливает печь водой для получения поверхностной глазури.
Способы формования обожженного кирпича:
*Формованный кирпич* : Смесь сырой глины с 25-30% песка для уменьшения усадки. В смесь добавляют воду и измельчают до получения желаемой консистенции. Теперь глина прессуется в стальные формы под (гидравлическим) давлением, чтобы придать ей форму. Наконец, формованные изделия обжигаются при температуре 900–1000 ° C для достижения желаемой прочности.	*Кирпич сухого прессования* : Это почти похоже на метод формования мягким илом. Однако все начинается с более густой массы глиняной смеси, чтобы получить кирпичи с острыми краями. Требуется большее усилие при нажатии и более длительный период нагрева. Все это увеличивает затраты в производственном процессе, но дает точные размеры изделий.		*Экструдированный кирпич* : В способе экструзии смесь глины продавливается через фильеру, чтобы сформировать длинный кабель материала ожидаемой ширины и глубины — желаемой длины, достигаемой путем разрезания корды смешивания с использованием стенки из проволоки. Для жесткой экструзии требуется 10-15% воды в глиняной смеси Мягкая экструзия требует 20-30% воды в глиняной смеси.

Химически закрепленные кирпичи для стен с помощью автоклавного метода:

Кирпич силикатный

Его также называют «силикатно-песчаным кирпичом или кальциево-силикатным кирпичом», потому что он имеет известковую (кальциевую) связку с песком (кремнезем) в качестве основных ингредиентов в соотношении [извести к песку = 1:10].
Помимо песка, он может содержать кварц, измельченные кремнистые породы или кремень с цветными минералами в качестве других компонентов.
Смесь оставлена для полной гидратации извести.
Затем его запрессовывают в формы.
Отверждается в автоклаве в течение трех-четырех часов до химического отверждения.

Зольный кирпич

Его также называют «кирпичи FaL-G», потому что в качестве основных материалов он содержит летучую золу, известь и гипс.
Он должен соответствовать критериям, изложенным в Стандартных технических условиях ASTM C73-10.
Летучая зола является побочным продуктом процесса естественного сжигания угля в угольных электростанциях с целью устранения опасности для окружающей среды из-за рассеивания золы минерального угля.
Из-за присутствия минералов золы он остается более легким и имеет оттенки от серого до белесого.

Преимущества:

При отсутствии интенсивного нагрева цвет остается серым.
Вы можете получить более гладкую поверхность, чем другие типы кирпича. Так что оштукатуривания можно избежать.
Его форма полностью однородна, с прямыми и четкими краями. Это упрощает строительство и требует меньшего расхода раствора.
Вы можете добавлять минералы и пигменты для получения требуемых цветов, текстуры и внешнего вида. Это позволяет использовать такой кирпич в декоративных или декоративных целях.

Бетонная кладка стены Кирпичи:

Смесь цемента, песка и заполнителей / крошек бетона или камня в заданной пропорции, используемая с водой для формирования кирпичных стен из бетонной кладки.
Готовые кирпичные блоки / блоки затвердевают с использованием пара низкого давления.
Весь процесс почти аналогичен созданию сборной цементной конструкции.
Стандарты BS 6073, EN 771-3 или ASTM C55 должны соблюдаться при производстве бетонного кирпича.
Современные тенденции отдают предпочтение бетонным кирпичным кладкам из-за различных преимуществ, включая универсальность и индивидуальность.
Вы можете добавить необходимые пигменты, минералы и химические добавки, чтобы превратить его в специальные кирпичи, удовлетворяющие индивидуальным требованиям.
Это экологически чистый материал, работающий против обожженного глиняного кирпича.
Автоматизация также утверждает, что это рентабельный процесс.

Типы стенового кирпича по типу использования

Кирпичи для инженерных стен:

Существует два типа кирпичей в зависимости от их типичного использования: обычные кирпичи и инженерные кирпичи. Мы много знаем о стандартных кирпичах. Теперь давайте узнаем об инженерных кирпичах с первого взгляда.

Согласно Википедии инженерного кирпича, разновидность твердого и плотного обожженного кирпича с некоторыми специфическими свойствами, отвечающими определенным требованиям, называется инженерным кирпичом.

Например, для конкретных применений требуется особая прочность, пористость для обеспечения водостойкости и химические составы для устойчивости к кислотам.

В соответствии с § 6.4.51 Британского стандарта BS ISO 6707-1; 2014 мы можем разделить инженерные кирпичи на следующие классы.

Кирпичи класса А

Это прочные и менее пористые кирпичи.
Кирпич инженерного класса А имеет синий цвет из-за относительно высоких температур печи, чем стандартные обожженные кирпичи.
Они имеют прочность 125 Н / мм2 (18 100 фунтов / кв. Дюйм).
И водопоглощение менее 4,5%.

Кирпичи класса Б

Кирпич инженерного класса B имеет красный цвет из-за относительно низкой температуры печи, чем кирпичи класса A.
Они имеют прочность 75 Н / мм2 (10900 фунтов / кв. Дюйм).
И водопоглощение менее 7,0%.
Имеют полустекловидное тело.

Виды стенового кирпича по физико-механическим свойствам

Кирпичи первого класса:

Это высококачественный кирпич темно-красного, медного или вишневого цветов.
Они сгорели основательно.
Аккуратные гладкие поверхности и однородная текстура.
Острые края, плотная масса и точная форма / размер.
Устойчивый к царапинам, противоскользящий и не растворимый в воде.
Металлический звенящий звук при ударе друг о друга.
Трудно сломать, растрескать и сломать.
При высыхании не должно быть комков извести и солей.
Водопоглощение — 12-15%.
Прочность на раздавливание — 10 Н / мм2 или 105 кг / кв.См.

Кирпичи второго сорта:

Немного тусклый по цвету и текстуре.
Небольшие трещины и неровности / ямки, очевидные из-за грубой отделки.
Низкая устойчивость к царапинам, изломам и трещинам.
Может иметь неровные края.
Водопоглощение около 16-20%
Прочность на раздавливание — 7,0 Н / мм2 или 70 кг / кв. см.

Кирпичи третьего класса:

Тусклые по цвету и фактуре.
Издают глухой звук при ударах друг о друга
Они недожжены, поэтому их необходимо черновой отделки.
Низкая устойчивость к царапинам, изломам и трещинам.
Водопоглощение около 25%
Прочность на раздавливание ниже — 35 кг / кв. См.

Кирпич четвертого класса:

Перегорел.
Он сильно искажен по форме и размеру.
По своей природе хрупкий.
Балласт этих кирпичей, используемый для заполнения земли, фундамента и подготовки основания дороги / тропы.

Виды стенового кирпича по объему / массе

Кирпичи бывают прямолинейных размеров или могут иметь углубления на одной стороне или на обеих сторонах. В нем могут быть прозрачные отверстия.

Полнотелый кирпич:

Полнотелый кирпич изготавливается с прямолинейными размерами и имеет твердую массу с плотностью и весом.
Никаких дыр и лягушек.
Полнотелый кирпич идеален для несущих конструкций и конструкций.

Кирпичи-лягушки:

Имеют лягушек до 20% от общей массы кирпича.
Приемлемо в структурных и неструктурных целях.

Кирпичи с отверстиями под сердечник:

Имеют сплошную массу с отверстиями до 25% от общей массы кирпича.
Приемлемо в структурных и неструктурных целях.

Перфорированный кирпич:

Имеют пчелиную дырочку в небольших, но глубоких отверстиях.
Отверстия никогда не превышают 25% от общего объема кирпича.
В основном они использовались не для структурных целей.

Ячеистый кирпич:

Закройте отверстия, похожие на пчелиные, с одного конца.
Отверстия никогда не превышают 20% от общего объема кирпича.
Они в основном использовались для неструктурных целей.

Состав стенового кирпича:

Ранее мы видели состав различных типов кирпича с первого взгляда. Однако в промышленности в основном используются обожженные глиняные кирпичи. Итак, мы сосредоточимся на перечислении составов обожженных кирпичей здесь, в Википедии.

Кремнезем (песок) — от 50% до 60% по весу
Глинозем (глина) — от 20% до 30% по весу
Известь — от 2 до 5 мас.%
Оксид железа — ≤ 7 мас.%
Магнезия — менее 1% по весу

Кирпич для стен (Оптимальный) Размеры:

Стандартные размеры кирпичей варьируются от страны к стране.Итак, я перечислил здесь только самые значимые страны. Данные взяты из Википедии.

В США самый маленький размер, а в Австралии самый большой. Точно так же в Великобритании размер кирпича меньше, чем в Индии.

Облицовка кирпичными гранями:

Общие условия —

Кровати : верхняя и нижняя поверхности.

Заголовки : Концы или узкие поверхности.

Носилки : поверхности, дающие стороны или ширину.

Ориентация кирпича —

У кирпича шесть сторон. Основываясь на схеме кладки кирпича, соответствующей его разным сторонам, мы можем дать каждой стороне кирпича уникальное имя.

Горизонтальная укладка

Носилки — Кирпич, уложенный плашмя с открытой стороной подрамника.

Заголовок — Кирпич уложен плашмя с открытой стороной коллекторов.

Лицевая часть носилок

Заголовок

Вертикальная укладка

Солдат — Кирпич, положенный вертикально с открытым носилком.

Sailor — Кирпич, уложенный вертикально с открытой стороной ложа.

Sailor Face

Лицо солдата

Боковое положение

Rowlock — Кирпич, уложенный сбоку с открытой лицевой стороной подрамника.

Shiner — Кирпич, уложенный сбоку с открытой лицевой стороной ложа.

Шайнер для лица

Лицевая сторона замка ряда

Кирпичная кладка стен:

Теперь мы знаем о различных гранях кирпича и способах их укладки при возведении стен. Если мы используем только такие грани или комбинации других граней, это дает нам разные связи с различным значением несущей способности и, что наиболее важно, для внешнего вида всей стены, когда она остается открытой / открытой.Давайте узнаем самые распространенные кирпичные облигации.

Крепление для носилок:

Все ряды облицованы подрамником. Наиболее целесообразно в сайдинге или облицовке стен.

Фламандская облигация:

Заголовок и подрамник уложены попеременно в ряд. Все ряды повторяют один и тот же узор — широко используемый и популярный узор для склеивания строительных конструкций.

English Bond:

Чередующиеся ряды носилок и жатки уложены в повторяющейся последовательности.Это имеет значение в конструкционных ограждениях.

Монах Бонд:

Две грани подрамника, за которыми следует одна поверхность заголовка, повторяющаяся в той же последовательности. Он используется редко, но хорош в конструкционных ограждениях.

Какой тип кирпича вам подходит?

Это важный вопрос, но если у вас есть бюджет и, самое главное, дальновидность, я могу порекомендовать кирпичи из натурального камня для большинства проектов. Натуральный камень имеет явные преимущества перед остальными кирпичными материалами.Более того, вы можете использовать виниры, чтобы придать вашим проектам стен ожидаемый внешний вид.

Мы предлагаем бесплатные онлайн-консультации наших экспертов по камню и инженеров, которые помогут вам решить дилемму выбора. Пожалуйста, возьмите его и получите максимальную отдачу от своих инвестиций сегодня.

мифов о конструкции балки — задача преодолеть

By
Sourav Dutta
Менеджер-гражданский

Существует несколько способов строительства надстройки.В районах, где имеется кирпич среднего и хорошего качества, стены домов двух-трехэтажной застройки могут быть построены из кирпича с железобетонными плитами, перемычками, чайной и т. Д. Такая конструкция полностью опирается на несущие кирпичные стены (рис. 1), фундамент которых в конечном итоге передает нагрузку здания на грунт.

Рис.1: Несущая конструкция на кирпиче

Рис. 2: Каркасная конструкция RCC

При стихийных бедствиях, таких как землетрясения или высокоскоростные штормы, которые чаще обрушиваются на различные части страны, такая несущая конструкция стены уже не является безопасной для противостояния горизонтальным заносам, если не будет модернизирована.Также такая конструкция подходит до G + 2-х этажного дома в целом.

В связи с современной тенденцией многоэтажного строительства в сочетании с опасными природными явлениями, рекомендуется выбрать каркасную конструкцию из RCC (армированного цементного бетона) (рис. 2). По сути, каркасная конструкция RCC состоит из ряда колонн, предусмотренных в доме, которые соединены между собой балками , чтобы сформировать каркас. балок несут нагрузку от плиты / здания и передаются на колонны, и оттуда нагрузка на здание составляет переносится под землю через опоры RCC.Балки простираются между одной или несколькими опорами и усиливаются с помощью основных продольных стержней для противодействия изгибающему моменту; и поперечная сталь (замкнутые стяжки) для сопротивления сдвигу.

Объявления

Балки

предназначены также для несения нагрузки на кирпичные стены (плита в целом не может выдерживать нагрузку на кирпичную стену), поэтому ширина балок не должна быть меньше ширины стен. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Обычно балки имеют минимальную ширину от 230 до 250 мм.

Типичные нагрузки, которые необходимо учитывать при проектировании балки
(i) Собственная нагрузка: любая постоянная нагрузка, действующая на балку, e.грамм. собственный вес балки, статическая нагрузка / сверхнормативная статическая нагрузка плиты / лестницы, вес кирпичной стены.

(ii) Динамическая нагрузка: Любая непостоянная или движущаяся нагрузка на плиту.

(iii) Землетрясение: зависит от сейсмической зоны, в которой находится здание, а также от собственного веса (сейсмического веса) здания, типа грунта.

(iv) Ветровая нагрузка: зависит от скорости ветра, высоты и местоположения здания. Также местность и прилегающие конструкции играют роль в определении этой нагрузки.

Beam Design & Construction: Busting Myth

Sl №	Миф	Фактическое
1	Нижнее усиление балки всегда должно быть больше верхнего усиления	Изгибающие моменты на опорах неразрезных балок каркасной конструкции почти в 1,75–2 раза превышают моменты пролета только в случае статической + временной нагрузки. Теперь, учитывая ветровую нагрузку, случаи сейсмической нагрузки и сочетания нагрузок, изгибающие моменты на вершине опоры еще больше увеличиваются.Следовательно, требования к стальной арматуре на вершинах опор всегда выше, чем на основании пролетов.
2	Кольца / стяжки диаметром 6 мм слишком тонкие, чтобы удерживать стержни балки	Использование колец диаметром 6 мм разрешено согласно рекомендациям BIS и не влияет на структурную устойчивость балки при условии, что они изготовлены и закреплены в соответствии с рекомендациями BIS. Это также приводит к значительной экономии по сравнению с кольцами диаметром 8 мм.
3	Кольца могут быть размещены на стандартном расстоянии (150/200 мм с / с) по всей балке	В соответствии с рекомендациями BIS 13920 ^(a), кольца следует размещать на более близком расстоянии (примерно 4 ’’) до 2d расстояния [d = эффективная глубина балки] от любого соединения балка-колонна.Расстояние в центральной части балки может составлять от 5 до 6 дюймов в зависимости от фактических расчетов.
4	В месте соединения балки с колонной арматурный стержень балки может проходить через арматурный стержень изнутри / снаружи колонны, без разницы	Передача нагрузки происходит от балки к колонне. Следовательно, совершенно необходимо, чтобы арматурный стержень балки был связан с арматурным стержнем колонны с помощью связывающей проволоки, которая является средой передачи нагрузки. Теперь, если то же самое не привязано должным образом, передача нагрузки на столбцы не будет происходить, и столбец будет совершенно неэффективным.Если арматурный стержень балки проходит внутри арматурного стержня колонны, и такой случай происходит, можно ожидать, что по крайней мере частичная нагрузка будет передана на колонну, а также стержни балки не смогут свободно смещаться, так как они будут окружены стержнями колонн. .
5	В месте соединения балки с колонной арматурный стержень балки должен быть изогнут и пропущен через арматурный стержень колонны	Балочная арматура предназначена для восприятия осевых растягивающих усилий, возникающих из-за изгибающего момента в секции. В той части, где арматурный стержень балки изгибается под углом, арматурный стержень становится неэффективным для восприятия растягивающего усилия.

Рекомендуемые методы строительства балок

1. Арматурный стержень второстепенной балки следует размещать над арматурным стержнем первичной балки (рис. 3), поскольку нагрузка, приходящаяся на второстепенную балку, передается на первичную балку и, следовательно, на колонны.

Рис. 3. Арматура вторичной балки должна поддерживаться над арматурой первичной балки

2. Концы стяжек должны быть загнуты как крючки 135 °. Длина изгиба должна быть как минимум в 10 раз больше диаметра стального стержня или 75 мм.Такая конфигурация является обязательной в соответствии с BIS 13920 (a) для зон землетрясений III, IV и V в Индии. На рис. 4 показана неправильная практика, а на рис. 5 — правильный, согласно BIS 13920 (a).

(a) BIS 13920 — это свод практических правил, относящийся к пластичным деталям для конструкций RCC

Объявления

Мы в engineeringcivil.com благодарны Er. Sourav Dutta за отправку нам этого документа. Мы надеемся, что эта статья будет полезна для всей строительной отрасли в целом.

Несущие стены: как отличить?

Снос внутренних стен может преобразить ваш дом, превратив две или более тесных комнат в одну интегрированную и просторную зону. Но снос стены — любой стены — не та работа, к которой стоит спешить без тщательной подготовки и совета экспертов, если работа должна быть выполнена как безопасно, так и эффективно.

Виды внутренних стен

Перед тем, как снести любую внутреннюю стену, важно сначала выяснить, является ли она несущей.Некоторые внутренние стены просто отделяют одну комнату от другой, не выдерживают нагрузок и могут быть безопасно сняты без риска. Но другим нужны более сложные техники, поскольку они поддерживают вес сверху — потолок, любую стену наверху, этаж выше или их комбинацию.

Ненесущие каркасные стены можно снимать без необходимости во временной или постоянной опоре любого типа. С другой стороны, несущие стены должны иметь вес сверху, временно удерживаемый подпорками, в то время как опора вставляется в стену над предполагаемым зазором.Только тогда можно будет безопасно снести стену внизу.

Проверка опоры

Выяснить, является ли стена несущей, не так просто, как может показаться. Невозможно сказать, просто осмотрев внешнюю сторону стены, и необходимо провести обширные испытания, чтобы определить ее точное назначение. Это может занять много времени и усилий, но они необходимы, если необходимо избежать серьезного повреждения конструкции или даже обрушения.

Начните со стены, которую вы собираетесь снести, и прогоните ее, постучав по всей поверхности рукояткой молотка. Если есть определенное пустотелое кольцо, стена представляет собой перегородку из дерева и гипсокартона, и там будут «мертвые» точки, соответствующие линиям каркаса внизу. Если он не несущий, его можно безопасно сбить без риска обрушения. Однако будьте осторожны, так как некоторые типы каркасных стен несут частичную нагрузку, особенно в старых домах, где они используются для поддержки легких или коротких балок.

Если стена кажется твердой при звуке, она сделана из кирпича или другого строительного блока. Но сам по себе это не показатель того, несущая стена или нет. Чтобы выяснить это, осмотрите место, где стена встречается с балками потолка или опорами крыши, и проследите по линии этого места до комнаты выше или вверх на чердак. Вы обнаружите, что либо стена исчезает, закончившись чуть выше потолка, либо она продолжается вверх по комнате, в которой вы находитесь.

В любом случае единственный способ определить назначение стены — поднять несколько половиц, чтобы обнажить верх стены и балки вокруг нее.После снятия нескольких половиц вы должны четко видеть, где стена соединяется с балками, и быть в состоянии определить, выдерживает ли стена нагрузки от балок.

Никогда не принимайте направление половиц как указание на то, как могут проходить балки внизу. У вас может сложиться впечатление, что половицы всегда проходят под прямым углом к балкам. Но в некоторых случаях новые доски кладут поверх старых, чтобы сделать пол более привлекательным, поэтому всегда поднимайте половицы, чтобы узнать, что находится под ними.

Непрерывная стена: Если балки перекрытия проходят в том же направлении, что и стена, и не поддерживают какую-либо конструкцию крыши, сразу становится ясно, что стена не может быть несущей. Таким образом, его можно снять без риска обрушения пола и без необходимости в новой опоре.

Но если балки пересекают линию стены — и особенно если они перекрывают друг друга — они, вероятно, будут поддерживаться стеной под ними.В этом случае важно, чтобы они поддерживались каким-либо другим способом, прежде чем стена будет снесена. Прежде чем принять решение, имейте в виду, что стена может быть позже пристроена к дому и, следовательно, не несет нагрузки, хотя балки пересекают ее. Определенным признаком этого является то, что гипсокартон на потолке также продолжается через стену в следующую комнату.

Непрерывная стена: Если стена, которую вы собираетесь удалить, продолжается в комнату наверху, она обязательно будет несущей.Но половицы с обеих сторон стены все же следует удалить, чтобы проверить конструкцию здания под ними. Точная используемая техника определит ширину и длину опоры, необходимой для переноса веса сверху после снятия стены.

Когда балки проходят параллельно стене, опора должна быть достаточно широкой, чтобы поддерживать это, поскольку балки имеют свою собственную независимую опору. Но если балки пересекают стену, используемая опора должна быть достаточно широкой и прочной, чтобы выдерживать вес стены и пола.

В некоторых случаях балки останавливаются у стены и поддерживаются стеновыми плитами в старых домах или подвесами для балок. Если что-то из этого присутствует, опора, которая их заменяет, должна быть достаточно широкой и достаточно прочной, чтобы выдержать вес пола и стены наверху.

Типы опор

Вместо несущих стен можно использовать три типа опор — предварительно напряженные бетонные перемычки, железобетонные балки и рулонные стальные балки (RSJ).

Бетонные перемычки: Они изготавливаются на заводе из литого бетона и укрепляются высоконагруженной стальной проволокой. Они входят в стандартную комплектацию.

Бетонные балки: Они состоят из армированных толстых стальных стержней, встроенных в бетонный блок, и поэтому они намного тяжелее предварительно напряженных перемычек. Балки обычно отливают на месте.

Рулонные стальные балки: В поперечном сечении этот тип опоры обычно имеет форму буквы «H» на своей стороне и изготавливается различных размеров, чтобы соответствовать практически любому пролету или нагрузке.

Тип используемой опоры и ее точный размер должны быть тщательно продуманы в соответствии со сложными расчетами, и очень важно, чтобы вы посоветовались по этому поводу с профессиональным советом архитектора, геодезиста или инженера-строителя, прежде чем продолжить.

Также важно установить положение перемычки или балки так, чтобы арматурные стержни или проволока правильно воспринимали напряжение. Хотя многие перемычки заводского изготовления имеют маркировку, показывающую, какая сторона должна быть самой верхней, это не всегда просто, и, опять же, важно воспользоваться советом специалиста.

Установка опоры

Есть три способа вставить опору, чтобы принять вес сверху. Первый предполагает опору опоры на специально построенные опоры из кирпичной кладки, которые завершаются до окончательного сноса стены. Хотя работа иногда требует, чтобы фундамент был изменен или расширен, чтобы выдержать нагрузку опор, обычно это лучший способ перекрыть большой зазор, потому что он может выдержать большой вес. В узких промежутках, где опоры выглядели бы громоздкими и громоздкими, это редко бывает необходимо.

Второй и самый популярный способ установки опоры — оставить концы стены, которую вы сносите, на месте и положить на них. В этом случае сама опора должна быть как минимум на 300 мм длиннее, чем зазор, который вы собираетесь перекрыть, и должна быть хорошо закреплена, чтобы выдерживать вес сверху. Имейте в виду, что если вы используете его метод, снос может ослабить концы стен, и их, возможно, придется укрепить, перестроить или привязать к соседним стенам.

Третий метод — полностью снести стену и положить опорные концы в соседние стены — безусловно, дает самую аккуратную отделку, но не всегда осуществим.Чтобы обеспечить адекватную опору, стены должны быть пустотелыми или, по крайней мере, иметь двойную толщину кирпича. В первом случае опоры опираются на внутреннюю створку, но в сплошной стене не всегда можно вставить достаточно глубоко, чтобы выполнить работу.

Какой бы метод поддержки вы ни считали нужным использовать; Перед тем, как продолжить, обязательно посоветуйтесь с экспертом. Опытный архитектор или геодезист сможет оценить самый простой и безопасный метод просто путем осмотра, а также предоставит важную информацию о размере необходимой поддержки.- Антонелла Дези

Комментарии читателей Есть комментарий к этой статье? Напишите нам прямо сейчас.

Кирпич и плитка | строительный материал

Кирпич и плитка , изделия из конструкционной глины, выпускаемые в виде стандартных единиц, используемые в строительстве.

Кирпич, впервые произведенный в высушенной на солнце форме не менее 6000 лет назад и предшественник широкого спектра конструкционных глиняных изделий, используемых сегодня, представляет собой небольшой строительный блок в форме прямоугольного блока, сформированного из глины или сланца. или смеси и обожжены (обожжены) в печи или печи для получения прочности, твердости и термостойкости.Первоначальная концепция древних кирпичных мастеров заключалась в том, что блок не должен быть больше, чем то, с чем может легко справиться один человек; Сегодня размер кирпича варьируется от страны к стране, и кирпичная промышленность каждой страны производит кирпичи разных размеров, которые могут исчисляться сотнями. Большинство кирпичей для большинства строительных целей имеют размеры примерно 5,5 × 9,5 × 20 сантиметров (2 ¹/₄ × 3 ³/₄ × 8 дюймов).

Конструкционная керамическая плитка, также называемая терракотовой, представляет собой более крупную строительную единицу, содержащую множество полых пространств (ячеек), и используется в основном в качестве подкладки для облицовки кирпичом или для оштукатуренных перегородок.

Структурную облицовочную плитку из глины часто глазируют для использования в качестве открытой отделки. Настенная и напольная плитка — это тонкий шамотный материал с натуральной или глазурованной отделкой. Карьерная плитка — это плотный шамотный продукт для полов, террас и промышленных помещений, где требуется высокая стойкость к истиранию или воздействию кислот.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Кирпич шамотный применяется в мусоросжигательных печах, котельных, промышленных и домашних печах, каминах.Канализационная труба обжигается и покрывается глазурью для использования в канализационных системах, системах промышленных сточных вод и общей канализации. Дренажная плитка бывает пористой, круглой, а иногда и перфорированной, и используется в основном для сельскохозяйственного дренажа. Кровельная черепица изготавливается в виде полукруглой (испанская черепица) и различной плоской черепицы, напоминающей сланец или кедровую трясину; он широко используется в странах Средиземноморья.

Существует также множество изделий из цемента и заполнителей, которые заменяют и обычно выполняют те же функции, что и изделия из конструкционной глины, перечисленные выше.Эти изделия из неглинистого кирпича и плитки кратко описаны в конце статьи. Однако основная тема этой статьи — кирпич и плитка из шамота.

Кирпич шамотный и плитка — два самых важных продукта в области промышленной керамики. Для получения справочной информации о природе керамических материалов см. Статьи, представленные в Industrial Ceramics: Outline of Coverage, особенно статьи о традиционной керамике. О длительном рассмотрении основного применения шамотного кирпича и плитки см. Статью «Строительство зданий».

Общие сведения
Encyclopædia Britannica, Inc.
История кирпичного производства
Глиняный кирпич, высушенный на солнце, был одним из первых строительных материалов. Вполне возможно, что на реках Нил, Евфрат или Тигр после наводнения осевшая грязь или ил потрескались и образовали лепешки, которые можно было бы превратить в грубые строительные блоки для строительства хижин для защиты от непогоды. В древнем городе Ур в Месопотамии (современный Ирак) первая настоящая арка из обожженного на солнце кирпича была построена около 4000 г. до н. Э.Сама арка не сохранилась, но ее описание включает первое известное упоминание о минометах, отличных от грязи. Для скрепления кирпичей использовалась битумная слизь.
Обожженный кирпич, без сомнения, уже производили просто путем тушения огня с помощью сырцовых кирпичей. В Уре гончары открыли принцип закрытой печи, в которой можно было контролировать тепло. Зиккурат в Уре — образец ранней монументальной кирпичной кладки, возможно построенной из высушенного на солнце кирпича; через 2500 лет (около 1500 г. до н.э.) ступени были заменены обожженным кирпичом.
По мере того, как цивилизация распространялась на восток и запад от Ближнего Востока, росло производство и использование кирпича. Великая Китайская стена (210 г. до н. Э.) Была построена из обожженных и высушенных на солнце кирпичей. Ранними примерами кирпичной кладки в Риме были реконструкция Пантеона (123 г. н.э.) с беспрецедентным кирпичным и бетонным куполом, 43 метра (142 фута) в диаметре и высоте, а также Ванны Адриана, где для строительства использовались терракотовые столбы. поддерживающие полы, подогреваемые ревущими кострами.
Эмалирование, или остекление кирпича и плитки, было известно вавилонянам и ассирийцам еще в 600 г. до н. Э., Опять же благодаря гончарному искусству.Великие мечети Иерусалима (Купол Скалы), Исфахана (в Иране) и Теграна являются прекрасными примерами глазурованной плитки, используемой в качестве мозаики. Некоторые из голубых оттенков этих глазурей не могут быть воспроизведены с помощью существующих производственных процессов.
Западная Европа, вероятно, использовала кирпич как строительную и архитектурную единицу больше, чем в любой другой области мира. Это было особенно важно в борьбе с разрушительными пожарами, которые хронически поражали средневековые города. После Великого пожара 1666 года Лондон превратился из деревянного города в город из кирпича исключительно для защиты от огня.
Кирпичи и кирпичные постройки были привезены в Новый Свет первыми европейскими поселенцами. Коптские потомки древних египтян, живших в верховьях Нила, назвали свою технику изготовления сырцового кирпича тобе. Арабы передали это название испанцам, которые, в свою очередь, принесли искусство производства сырцовых кирпичей в южную часть Северной Америки. На севере Голландская Вест-Индская компания построила первое кирпичное здание на острове Манхэттен в 1633 году.
% PDF-1.6 % 178 0 объект > эндобдж xref 178 183 0000000016 00000 н. 0000004870 00000 н. 0000005008 00000 н. 0000005284 00000 н. 0000005413 00000 н. 0000005446 00000 н. 0000005637 00000 п. 0000005827 00000 н. 0000006018 00000 н. 0000006208 00000 н. 0000006398 00000 п. 0000006589 00000 н. 0000006923 00000 п. 0000006958 00000 п. 0000007796 00000 н. 0000008143 00000 н. 0000008491 00000 п. 0000008606 00000 н. 0000009030 00000 н. 0000009533 00000 п. 0000009783 00000 н. 0000010027 00000 п. 0000010072 00000 п. 0000010150 00000 п. 0000011163 00000 п. 0000011980 00000 п. 0000012859 00000 п. 0000013805 00000 п. 0000014785 00000 п. 0000015621 00000 п. 0000015658 00000 п. 0000016558 00000 п. 0000017464 00000 п. 0000020158 00000 п. 0000020184 00000 п. 0000020256 00000 п. 0000020368 00000 п. 0000020461 00000 п. 0000020502 00000 п. 0000020606 00000 п. 0000020647 00000 н. 0000020783 00000 п. 0000020872 00000 п. 0000020913 00000 п. 0000021051 00000 п. 0000021209 00000 п. 0000021317 00000 п. 0000021358 00000 п. 0000021496 00000 п. 0000021630 00000 н. 0000021732 00000 п. 0000021773 00000 п. 0000021878 00000 п. 0000021919 00000 п. 0000022037 00000 п. 0000022078 00000 п. 0000022183 00000 п. 0000022224 00000 п. 0000022274 00000 п. 0000022326 00000 п. 0000022376 00000 п. 0000022426 00000 п. 0000022467 00000 п. 0000022517 00000 п. 0000022558 00000 н. 0000022674 00000 п. 0000022715 00000 п. 0000022854 00000 п. 0000022895 00000 п. 0000023009 00000 п. 0000023050 00000 п. 0000023162 00000 п. 0000023203 00000 п. 0000023327 00000 п. 0000023368 00000 н. 0000023498 00000 п. 0000023539 00000 п. 0000023672 00000 п. 0000023713 00000 п. 0000023814 00000 п. 0000023855 00000 п. 0000023961 00000 п. 0000024002 00000 п. 0000024096 00000 п. 0000024137 00000 п. 0000024244 00000 п. 0000024285 00000 п. 0000024403 00000 п. 0000024444 00000 п. 0000024550 00000 п. 0000024591 00000 п. 0000024722 00000 п. 0000024763 00000 п. 0000024873 00000 п. 0000024914 00000 п. 0000025045 00000 п. 0000025086 00000 п. 0000025186 00000 п. 0000025227 00000 п. 0000025278 00000 п. 0000025329 00000 п. 0000025379 00000 п. 0000025429 00000 п. 0000025479 00000 п. 0000025529 00000 п. 0000025580 00000 п. 0000025630 00000 п. 0000025681 00000 п. 0000025732 00000 п. 0000025784 00000 п. 0000025835 00000 п. 0000025886 00000 п. 0000025938 00000 п. 0000025989 00000 п. 0000026040 00000 п. 0000026091 00000 п. 0000026142 00000 п. 0000026193 00000 п. 0000026234 00000 п. 0000026284 00000 п. 0000026325 00000 п. 0000026438 00000 п. 0000026479 00000 п. 0000026618 00000 п. 0000026659 00000 п. 0000026784 00000 п. 0000026825 00000 п. 0000026937 00000 п. 0000026978 00000 п. 0000027100 00000 н. 0000027141 00000 п. 0000027300 00000 п. 0000027341 00000 п. 0000027473 00000 п. 0000027514 00000 п. 0000027615 00000 п. 0000027656 00000 п. 0000027770 00000 п. 0000027811 00000 п. 0000027915 00000 н. 0000027956 00000 н. 0000028066 00000 п. 0000028107 00000 п. 0000028226 00000 п. 0000028267 00000 п. 0000028399 00000 п. 0000028440 00000 п. 0000028596 00000 п. 0000028637 00000 п. 0000028765 00000 п. 0000028806 00000 п. 0000028935 00000 п. 0000028976 00000 п. 0000029087 00000 н. 0000029128 00000 п. 0000029261 00000 п. 0000029302 00000 п. 0000029351 00000 п. 0000029402 00000 п. 0000029454 00000 п. 0000029505 00000 п. 0000029557 00000 п. 0000029606 00000 п. 0000029655 00000 п. 0000029704 00000 п. 0000029753 00000 п. 0000029803 00000 п. 0000029853 00000 п. 0000029904 00000 н. 0000029954 00000 н. 0000030004 00000 п. 0000030054 00000 п. 0000030104 00000 п. 0000030155 00000 п. 0000030206 00000 п. 0000030256 00000 п. 0000030322 00000 п. 0000030363 00000 п. 0000030412 00000 п. 0000030465 00000 п. 0000030516 00000 п. 0000030557 00000 п. 0000004040 00000 н. трейлер ] >> startxref 0 %% EOF 360 0 объект > поток 2 | fAqP (@ [Yd’d59E $ O = [7uyMgX} s 炕%: ER «’15 ʾ} pA + C7> dO5 \ P‹ u 敗 4zbOS [! qh [eJqf
(PDF) Несущая конструкция из местного кирпича
tle material, кирпичные стены демонстрируют значительную пластичность
, которая может быть объясняется следующим образом.Как правило, начальные трещины в кирпичных стенах
появляются по бокам при напряжениях
, значительно меньших разрушающих напряжений. Как видно из таблицы 3
, существует значительная разница между напряжением при 1-й трещине и напряжением при окончательном разрушении
. Образование этих микротрещин приведет к увеличению деформации кирпичной стены. Тем не менее,
он будет продолжать нести нагрузку до тех пор, пока боковые деформации
, вызванные в кирпичах из-за взаимодействия между кирпичом
и раствором, не станут достаточными, чтобы вызвать раскалывание кирпичей.
Когда произойдет разделение панели, она перестанет принимать
дополнительную нагрузку.
На основании этих результатов можно предположить, что кирпичи
, прошедшие все физические испытания, особенно
, падение одного кирпича с высоты 1,2 м на другой
на ровной поверхности, наиболее вероятны. для развития характеристической прочности
, превышающей 1,5 Н / мм2, и
также демонстрируют достаточную пластичность.
3.0 Использование BS 5628 для несущей конструкции
кирпичной кладки из местного кирпича
BS 5628: Часть 1: 1978 основывается на философии предельных состояний —
phy.Следовательно, необходимо убедиться, что материальная прочность ma-
основана на характеристической прочности.
Однако вопрос заключается в том, возможно ли иметь
характеристической прочности для местного кирпича
, поскольку, как правило, испытания на прочность не проводятся, чтобы гарантировать качество
.
Как описано в ISO 2394: 1986 (E) [7], необходимо
иметь эффективную программу контроля качества во время планирования, проектирования и строительства
конструкции, чтобы
достигал требуемых уровней надежности, когда Принципы предельных состояний
используются для конструктивного проектирования
.
Здесь проектировщик конструкций должен столкнуться с серьезной проблемой
. С одной стороны, для проектирования необходимо использовать теорию предельных состояний
. С другой стороны, трудно получить надежные результаты испытаний материала
на такую прочность, как прочность кирпича и прочность стен
. Невозможность провести подробные испытания материала
— это ситуация, аналогичная той, которая возникает с грунтами,
при проектировании фундаментов.
В обычном дизайне проектировщик определяет структуру
и материал, который будет использоваться. В этой ситуации неопределенности
в основном заключаются в статистической изменчивости
параметров, указанных проектировщиком.
Однако с точки зрения геотехники рассматриваемая конструкция
представляет собой грунт, существующий на участке. Инженер должен принять существующий грунт
, если он не собирается улучшать его
с помощью различных методов.Природа этой структурной системы
является неопределенной и должна быть гипотетической
на основе ограниченной информации, такой как данные ствола скважины
[8].
При таких обстоятельствах была развита несколько иная линия аргумента
[9]. Утверждается, что вариабельность параметров почвы
отличается от участка к участку до
до такой степени, что определение частных коэффициентов безопасности
в коде бесполезно. Поэтому было предложено
определить «ожидаемые» и «наихудшие вероятные» значения
для параметров, которые затем используются в проекте
без дополнительных факторов безопасности.«Ожидаемое» и
«наихудшее вероятное» значения выбираются в зависимости от степени неопределенности
параметра.
Аналогичный метод может быть использован для местной кирпичной кладки, если
имеют ожидаемую прочность, что означает, что минимальная прочность
может быть гарантирована с помощью местного кирпича
, удовлетворяющего определенным критериям физических испытаний.
Затем эти ожидаемые значения сильных сторон могут использоваться как
характеристических сильных сторон.Как описано в разделе
2.3, можно получить прочность, превышающую 1,5
Nz’mm «
для кирпичей, которые удовлетворяют всем физическим испытаниям
, описанным в разделе 2.1, когда 1: 6 цементно-песчаный раствор
.
Если 1,5 Н / мм2 рассматривается в качестве характеристической прочности
, которую можно ожидать для кирпичей, удовлетворяющих критериям физических испытаний
, его можно использовать вместо 2,5
Нз’мм «
заданной характеристической прочности. в BS 5628:
Часть 1: 1978 для 5.0 Nyrnm «кирпичи и строительный раствор —
нация iii. Также разумно использовать частный коэффициент безопасности
для материала, равный 3,5. Следует также применять соответствующий частичный коэффициент безопасности
для нагрузок.
Использование частичного запаса прочности 3,5 при ожидаемой прочности
1,5 Н / мм2 даст рабочее напряжение
0,2875 Н / мм2; это значение рассчитывается делением
на 1,5 Н / мм2 на 1,5 x 3.5 Значение 1,5 соответствует среднему значению
, равному 1.4 и 1.6 — частичные коэффициенты безопасности
для статических и приложенных нагрузок, а 3,5 — частичные коэффициенты безопасности
для прочности материала. Как видно из таблицы 3,
, напряжение в 1-й трещине превышает 0,2785 Н / мм2 для (III типов кирпичей
, поэтому не будет CJ’CIcksdue
для обслуживания нагрузок для конструкций, спроектированных с характеристиками —
теристическая прочность 1,5
Nz
мм
Использование коэффициента запаса прочности 3.
