Штробление под трубы: требования, инструменты, этапы работ.

Сегодня эстетике помещений уделяется огромное внимание. Поэтому, штробление под трубы является услугой или действием, которые выполняются все чаще. Несмотря на то, что эффективность системы отопления падает после такого декорирования коммуникаций, владельцев недвижимости это редко останавливает. Но необходимость спрятать трубы возникает не только тогда, когда речь идет об отоплении. Довольно часто штробление выполняется с той целью, чтобы скрыть разводку водоснабжения или канализации.

Правила проведения работ

Перед тем как заняться штроблением стен под трубы, необходимо ознакомиться со строительными нормами и правилами, в которых прописаны требования к осуществлению подобных работ. Воздействовать на несущие конструкции таким образом нельзя. Укладка должна вестись, только если трубы являются цельными, ведь в последующем их ремонт будет невозможен. А водопроводная система должна укладываться в стены с учетом расположения электропроводки. Ее перед началом работы следует обесточить, а в процессе важно не повредить.

Следует помнить, что любые трубы при нагревании изменяют свои линейные размеры. Штробление должно вестись с учетом термической компенсации. Трубы должны быть зафиксированы. Использовать для этого следует хомуты. Сантехнику должно быть известно, что при прокладке труб отопления их располагают в теплоизоляторе, чтобы сократить теплопотери.

Материал при его монтаже не следует слишком сильно уплотнять, чтобы осталось место для термического расширения. Стены лучше штробить специальным оборудованием, чтобы заделка поверхности при декорировании не отняла силовых и временных ресурсов и не привела к перерасходу строительного материала.

Инструменты

Штробление стен под трубы может вестись разными приспособлениями, в том числе, механическими подручными. Но если хотите выполнить работу более эффективно и в короткие сроки, трубы водоснабжения лучше прокладывать, проделывая для них пазы электронным инструментом, например:

перфоратором;
штроборезом;
болгаркой.

Выбор способа проведения работ будет зависеть не только от собственных возможностей, но еще и от материала стены. Если с ячеистым бетоном можно справиться даже ручным механическим штроборезом, то бетонная стена не поддастся зубилу и молотку. А вот кирпичная кладка позволит справиться с задачей методом механической выемки межшовного раствора.

Обычно в арсенале каждого мастера имеется дрель. Она позволит сделать множество отверстий, идущих друг за другом, а затем выдолбить перемычки между ними, используя зубило. Более продвинутым подходом является перфоратор или болгарка. Последняя подходит для обработки твердого материала. С помощью углошлифовальной машины можно проделать длинные прорези, задействуя алмазный диск.

Перфоратор тоже подходит для бетона. Для него дополнительно следует приобрести насадку в виде лопатки. Трубопровод можно проложить в короткие сроки, если использовать штроборез — специализированный инструмент, позволяющий выполнить работу без пыли.

Алгоритм проведения работ при закладке трубопровода в стены

Штробление стен под трубы водоснабжения может вестись разными способами. Но на первом этапе необходимо будет осуществить разметку, чтобы знать, по какой траектории двигаться. На этом же этапе можно выполнить чертеж, на котором вы изобразите новую схему системы, чтобы впоследствии знать, с какими участками стен можно работать, а также где искать коммуникации для их ремонта. На этом же этапе проверяется месторасположение проводки, чтобы случайно ее не задеть. Все предметы в помещении при необходимости закрываются пленкой.

Если вы решили использовать болгарку, дополнительно для нее приобретается алмазный диск. Как только были прорезаны две параллельные линии, следует удалить еще и внутреннюю часть будущей штробы. Для этого можно использовать перфоратор, который позволит справиться с задачей с помощью долота. Важно работать максимально осторожно, чтобы не повредить края бороздки.

Перфоратор и болгарка позволят выполнить эти работы довольно быстро, но не так, как если бы вы использовали штроборез. Основные требования к проведению работ в этом случае заключаются лишь в разметке поверхности и выставлении глубины, а также ширины паза. После того как материал был вынут, можно приступать к укладке труб канализации, но предварительно стенки и дно штробы обеспыливаются, для этого их следует покрыть грунтовкой.

Технология штробления

Алгоритм проведения работ обычно один и тот же. На первом этапе – разметке, лучше воспользоваться уровнем и карандашом. С помощью первого инструмента вы сможете расположить трубы максимально ровно по отношению к горизонтали и вертикали. Удобнее будет работать, если со стен вы уберете отделку, будь то штукатурка или обои.

После того как разметка будет закончена, следует удостовериться в правильности ее нанесения. будущие штробы измеряются рулеткой и сверяются с длиной труб отопления. Далее можно заниматься штроблением стен. Технология будет выглядеть следующим образом: механическое выдалбливание стенок и выемка материала из внутреннего пространства.

Подготовка и нанесение разметки

В момент проведения размер разметки для укладки труб водоснабжения или канализации следует провести две параллельные линиида. Проверить наличие электропроводки в стенах можно детектором. Для исключения попадания пыли в другие помещения проемы завешиваются влажной ветошью.

Перфоратором

Для того чтобы выполнить монтаж водопровода перфоратором, можно использовать следующую оснастку:

короткий бур;
широкий бур;
лопатку.

С помощью рабочей части инструмента в стене проделываются отверстия на расстоянии в 1 см друг от друга. Углубиться при этом необходимо на 2, 5 см. Лопатка на следующем этапе позволит осуществить штробление.

Внимание! Лопатку важно установить правильно — не поперек линии паза, чтобы не задеть лишнюю часть стены.

Если вы только планируете покупку перфоратора, лучше приобрести модель, которая обладает опцией реверса. Она позволит исправить проблему, когда бур застрянет в железобетоне.

Болгаркой

Этот инструмент, как и штроборез, позволяет выполнять две параллельно идущие прорези. Работы тоже будут вестись в два этапа. Ненужный материал после этого выбивается зубилом или перфоратором. Прежде чем задействовать этот инструмент, вы должны учесть, что с его использованием образуется много пыли.

Штроборезом

Без сомнения, этот вариант штробления является самым эффективным. Но ремонт и утепление труб все равно нужно будет выполнить еще до момента их прокладки. Пыли образуется минимальное количество, а работать можно даже с прочным железобетоном. Особого шума почти не будет, да и манипуляции удастся осуществить в самые короткие сроки.

Для того чтобы знать, какой должна быть ширина паза, следует измерить внешний диаметр крепления. Вынуть материал можно будет с помощью того же зубила или перфоратора.

Внимание! Если канал должен получиться довольно широким, его следует разделить на несколько линий, чтобы вынимать материал изнутри было легче.

Самодельный штроборез

Для того чтобы изготовить штроборез, в основу инструмента следует положить болгарку, которой недостаточно дополнительного диска. Следует приобрести два одинаковых диска по бетону и гайку для затяжки. В углошлифовальную машину устанавливается один диск, который затягивается гайкой. Поверх нее следует установить второй диск на вал. Его придерживают еще одной гайкой.

Если у вас модель инструмента, у которого недостаточная длина вала, после монтажа 2-го диска места для закручивания гайки может оказаться недостаточно. Между дисками в этом случае устанавливается шайба или отрезок трубы. Это не только увеличит ширину паза, но и позволит зафиксировать диски. Для того чтобы корректрировать ширину прорези, такие прокладки тоже используются, но в необходимом объеме.

Внимание! Единственным минусом самодельного штробореза является большое количество пыли, образующейся при его работе, ведь инструмент не имеет защитного кожуха и патрубка для подключения пылесоса.

Советы профессионалов

Штробление — это черновые работы, а они выполняются согласно определенным правилам. Например, пазы должны располагаться исключительно вертикально или горизонтально.
Трубы могут быть соединены между собой лишь монолитной техникой сварки. Если коммуникации были соединены с помощью разборной арматуры, следует оставить окна ревизии.
Даже если вы уверены, что в стене нет скрытых электрических проводов, следует обесточить участок стены, с которым вы планируете работать. Штробы обязательно должны быть больше по ширине, чем сами трубы и их крепления. Коэффициент расширения материала незначителен у металлических коммуникаций и полимерных труб, армированных алюминием.
Важно исключить соприкосновение труб с стенками паза. Для этого коммуникации крепятся хомутами. Этому требованию следует особенно серьезно отнестись, если система имеет множество изгибов. Несоблюдение этого правила приведет к излишним шумам при работе водопровода или канализации.
Важно исключить плотное соприкосновение материала для отделки штроб с коленом. Паз необходимо заделать таким образом, чтобы внутри образовалась воздушная прослойка. Заливка пространства материалом является ошибкой.
После того канал был создан, а материал внутри выбран, его полость необходимых хорошо очистить и обеспылить.
Пуск коммуникаций осуществляется еще до момента декорирования штробы, чтобы проверить систему на герметичность.
Обязательно оставляйте смотровые отверстия, которые понадобятся при необходимости ремонта и замены системы.
Не следует надеяться на зубило и молоток, если работать предстоит с прочной бетонной стеной, в которой нужно проделать штробы значительной длины.

При работе болгаркой нужно не переусердствовать и не давить на инструмент слишком сильно. В противном случае вы можете столкнуться с тем, что оборудование перегреется и выйдет из строя, да и оснастка может прийти в негодность.

Прокладка трассы для кондиционера: размер штробы, максимальная длина, залом и стоимость

Что такое трасса кондиционера?

Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.

Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.

Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера

Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.

Требования и нормы

Обычно блоки кондиционера соединяются между собой медной трубкой. Установка оборудования должна вестись лишь только после тщательного определения места его расположения, так как сдвинуть устройство даже на несколько сантиметров будет после уже невозможно.

Внешней блок следует расположить таким образом, чтобы к нему был обеспечен легкий доступ в случае поломки. Если это невозможно из квартиры, то до блока должны добраться промышленные альпинисты. Прокладывая трубу, вы должны учитывать, что она не должна проходить под острым углом, так как она может загнуться, что будет мешать нормальной эксплуатации.

Внимание! Для того чтобы новое оборудование в квартире смотрелось эстетично, его следует установить таким образом, чтобы можно было повесить шторы или наклеить сверху багеты. Для этого обеспечиваются определенные отступы от стен и потолка.

Способы закладки трассы для кондиционера

Перед тем как приступить к штроблению стены под кондиционер, следует разобраться с тем, какие способы проведения работ существуют. Важно помнить, что система со временем может выйти из строя, а значит, потребует ремонта. Таким манипуляциям легче поддается трасса, незакрытая в стену. Второй способ предполагает полное декорирование трассы, но это может усложнить последующую проверку работоспособности и ремонт.

Вычисления и разметка магистрали

Разные кондиционеры диктуют свои условия по выбору параметров магистрали. Она может иметь определенную длину. Для бытовых систем максимальная протяженность достигает 20 м. Если это значение будет увеличено, можно столкнуться со снижением уровня производительности. Перед тем как начинать штробление для прокладки трассы под кондиционер, следует учесть некоторые рекомендации. Так, если в наличии обычное оборудование, то между блоками должно быть выдержано расстояние по высоте в пределах 12 м. При установке внутреннего блока следует отступить от поверхности потолка около 10 см, что обеспечит нормальную циркуляцию воздуха.

Когда кондиционер устанавливается перед финишным декорированием потолка, нужно учесть, на сколько опустится покрытие, чтобы правильно определить место расположения блока. Даже если помещение имеет довольно внушительную площадь, в нем рекомендуется устанавливать лишь одно устройство. Монтаж оборудования сопровождается еще и правильным расположением предметов мебели. Если в комнате будут высокие шкафы, они могут стать преградой для потоков воздуха, что повлечет снижение эффективности работы оборудования и перерасход электроэнергии.

Как начинается монтаж штробы

Конечно, процесс штробления лучше осуществлять во время ремонта или перед его началом. В принципе можно все сделать после приведения квартиры в порядок, но это потребует дополнительных расходов и вновь появится грязь. Для начала нужно определиться с объемом работы. Если это сплит-система, то процесс штробления займет не очень большую площадь. Если хозяин решил поставить фанкойлы, то здесь абсолютно другая работа. Давно известно, что чем успешнее проведен монтаж, тем лучше эксплуатируется сплит-система. Поэтому вызов специалистов всегда экономически обоснован. Они следуют определенному алгоритму действий.

1. Сначала делается разметка штроб с соблюдением нужного угла для работы трубопроводов.

Фото 1. Разметка штробления

1. Производится штробление и осуществляется закладка коммуникаций.
2. Дренажную трубу выводят на улицу или монтируют в канализацию.
3. Отдельный электрокабель подводится от щитка к кондиционеру.
4. Побивается отверстие для соединения трубопроводом внешнего и внутреннего модулей.

Стоит учесть, что прокладка магистралей с помощью штробления процесс недешевый, но эстетичный и надежный.

Процесс закладки трассы для кондиционера

Механизм закладки трассы для сплит-системы подразумевает применение медных труб с их непосредственной установкой. Прокладка трассы требует применения специальной инструкции, чтобы эксплуатация кондиционера в дальнейшем была успешной. При создании трассы на бумаге сразу нужно рассчитать максимальную длину магистрали. Часто хозяева хотят установить кондиционер в понравившемся им месте, но технологически из-за ограничений в длине это сделать бывает невозможно.

Установку трассы, лучше всего осуществлять с использованием декоративного короба, в который можно спрятать все трубопроводы кондиционера. Такой метод позволяет легче находить неполадки в магистралях, чем разбирать стену и искать их там. Обычно оба способа монтажа имеют существенные плюсы и минусы.

Для каждой отдельной установки, нужно взвесить все достоинства и недостатки подобных методик.

Какие ключевые действия нужно осуществить при закладке трассы?

1. Тщательно выбрать точки монтажа аппарата, так как сдвинуть с места даже на пару сантиметров будет его уже невозможно.
2. Внешний блок должен быть расположен таким образом, чтобы промышленные альпинисты без труда добирались до него в случае поломки.
3. Отдельная рекомендация для домов старой постройки. Кондиционер – прибор мощный. Поэтому, в целях безопасности, лучше заменить проводку, для выдерживания нагрузки и предотвращения возникновения пожара.

Алгоритм штробления

Рассмотрим инструкцию, которую применяют профессионалы в процессе штробления стены под кондиционер. Главное в таких действиях соблюдать нужные этапы последовательно.

Существует несколько способов штробления, зависящих от дренажа.

Первый способ. Трубопроводы (фреоновый и дренажный), располагаются вместе. В этом случае наклон штробы составит порядка трех градусов, чтобы конденсат не застаивался.

Второй способ. Дренаж монтируется в другом месте. Наклон не нужен. Штроба делается традиционно. Есть возможность протянуть трубопровод под потолком.

Третий способ. Монтируется насос, который и будет отвечать за вывод жидкости.

Теперь основные рекомендации.

1. Размечая углубление не нужно производить резкий поворот. Это приведет к загибу трубы и ненормальной эксплуатации.
2. Также обязательно избегать и острого угла. Нарушается нормальная циркуляция.
3. Обязательно применять штроборез. Применение болгарки или зубила может привести к значительным разрушениям стены.

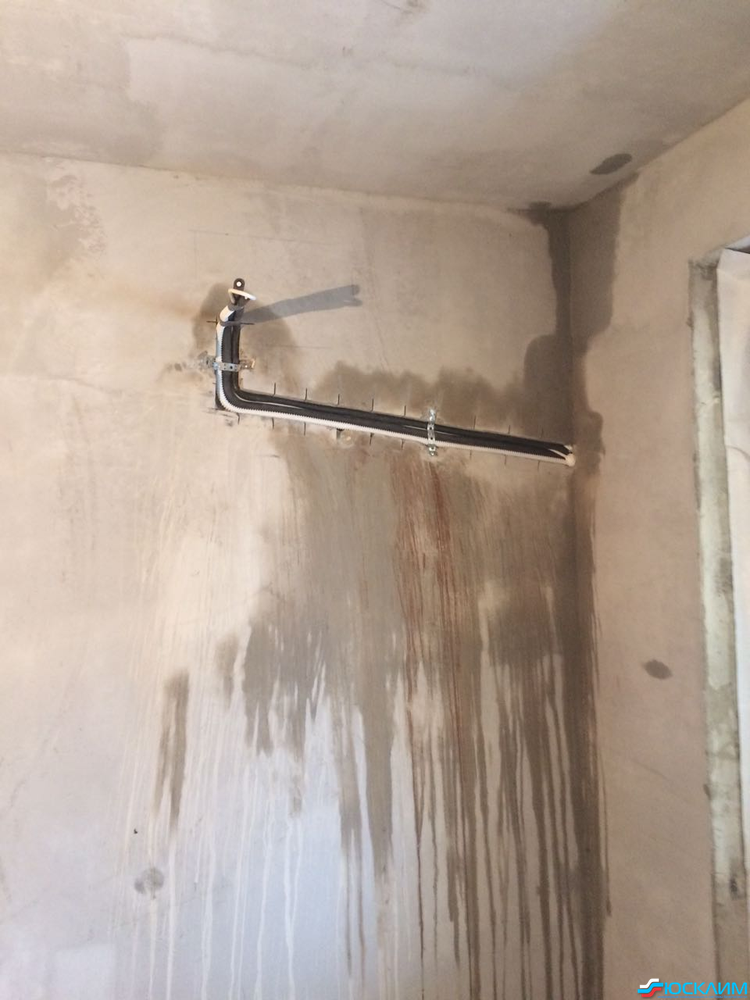

Процесс раскатки труб и укладывание их в штробу

Четкие и грамотные действия обеспечат не только долгую жизнь системы, но и дадут возможность не переделывать такую трудную работу.

1. Предварительный этап заключается в раскатке труб в сплошную линию.
2. На нее нельзя наступить – материал очень мягок и может повредиться.
3. Обязательно на трубопровод натянуть утеплитель.
4. Когда соединяются оба блока, кабель нужно спрятать в специальную гофру.
5. Вся трасса монтируется в подготовленную штробу, и закрепляется при помощи дюбелей и такого изделия, как монтажная лента.

Со стороны фасада не должно быть заметно никаких элементов, выглядывающих из штробы. Это приведет к возникновению проблем при оштукатуривании.

Зачем нужна опрессовка трассы

Такое действие носит скорее рекомендательный характер. Профессионалы его делают всегда. Возникает возможность определить повреждения трубопровода, которые могли произойти в процессе монтажа. Опрессовка магистрали осуществляется при помощи азота с давлением в тридцать четыре атмосферы. Вероятность возникновения разгерметизация, сразу будет замечена мастерами и служит возможностью исправления ошибки. Потом, это будет сделать значительно дороже и труднее.

Раскатка труб и укладка в штробу

Трубы должны лежать без заломов и острых углов

Перед монтажом трубы раскатываются в прямую линию. В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования.

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей. Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке.

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Возможные проблемы и заломы по трассе кондиционера

Проблемы при установке оборудования чаще всего возникают по вине хозяев помещения, которые не зная нюансов, требуют выполнить действия, не рекомендуемые производителем:

Просят разместить внутренний блок над батареей отопления. Кондиционер будет работать на износ и быстро сломается компрессор, замена которого стоит половину всего оборудования.
Устанавливают мебель на пути воздушных масс. Холодный воздух вернется к кондиционеру быстрее, датчик отключит систему, а в комнате будет жарко.
При монтаже внешнего блока на балконе или лоджии оговаривается, что они не будут стеклиться для доступа воздуха. Если в дальнейшем балкон все же застеклить, компрессор будет перегреваться и придется менять детали на новые.

Проблемы монтажников:

Заломы и загиб медных труб по диаметру меньше 10 см. Создают проблемы при и циркуляции и прокачке фреона, что увеличивает нагрузку на компрессор.
Некачественный крепеж внешнего устройства. Грозит обвалом оборудования и травмами – вибрации блока говорят о том, что крепить нужно лучше.
Неправильно выбранная стена для монтажа внешнего оборудования. Крепление производится только на несущие конструкции.

Для самостоятельного проведения подобных работ нужна консультация специалиста или подробное изучение инструкции, наличие инструментов и специальных приборов, без которых нельзя выполнить установку качественно.

Сооружение трассы кондиционера

Первым этапом работ по монтажу трассы для соединения сплит системы с внешним блоком считается разметка штробы. Она может быть выполнены различными способами.

На этапе разметки штробы нужно учесть расположение других коммуникаций, чтобы избежать их повреждения

При разметке необходимо учесть расположение других коммуникаций, чтобы избежать возможного их пересечения или повреждения.

Порядок выполнения штробления

Способ разметки штробы зависит от особенностей дренажной системы и местом слива конденсата:

При параллельном расположении дренажной и фреоновой трубы углубление следует делать с уклоном не менее 3 градусов для предотвращения застоя конденсата.
Если дренажная труба располагается отдельно с отводом конденсата в канализационную систему, то уклон требуется только для устройства дренажа. Магистраль для хладагента можно располагать без уклонов и размещать как на стене, так и на потолке.
При отсутствии возможности реализации перемещения конденсата гравитационным способом необходимо обеспечить установку дополнительного насосного оборудования.

После сверления отверстия в стене для подключения трассы к уже установленному наружному блоку можно начинать разметку трассы, двигаясь от отверстия в стене до нижнего угла блока, расположенного внутри помещения. При выполнении поворотов следует избегать резких изгибов. Уклон лучше всего выдерживать постоянным на всем протяжении магистрали.

Чтобы обеспечить ровную канавку в стене лучше до начала штробления с помощью угловой шлифовальной машины прорезать края. После этого можно выполнять штробление при помощи перфоратора.

При штроблении стен перфоратором получить ровные края практически невозможно, лучше сначала прорезать их с помощью болгарки. Идеальным вариантом при отсутствии штробореза можно считать использование насадки на болгарку

Обычно достаточно сделать штробу глубиной 6 см. В случае необходимости можно уменьшить глубину вдвое, но при этом расширить штробу до 8 см. В этом случае коммуникации будут уложены в борозду не в глубину, а в ширину.

Расчет требуемых материалов

Для бытовых приборов мощностью до 3 кВт в зависимости от модели используются медные трубы для устройства трассы кондиционера диаметром 1/4 или 3/8 дюйма, что соответствует 6 и 10 мм.

При расчете длины трубки следует учитывать расстояние под внутренним блоком около полуметра, толщину стен, длину штробы, расстояние снаружи от стены до кранов блока. Длина трубы снаружи тоже лучше сделать не менее полуметра, чтобы обеспечить плавность изгиба.

Размер электрического кабеля рассчитывается подобным образом. С той лишь разницей, что длина под внутренним блоком составляет около 1,2 м, а длина снаружи – на 0,2-0,3 м длиннее трубок. Не лишним будет предусмотреть укладку дополнительного кабеля, который можно использовать для подключения дополнительных датчиков.

Для устройства дренажной магистрали предпочтительнее применение гофрированного шланга диаметром 16 мм. Расчет длины аналогичен расчету длины трубопровода, с учетом длины под внутренним блоком около 0,5 м, длина на улице – около 1,2 м.

Особенности монтажа трассы

Начинать прокладывать трассу лучше всего с того края, который выходит на улицу. Из трубок и электрокабелей формируем жгут, надеваем на него флекс и обматываем скотчем на ту часть длины, которая будет проходить сквозь стену. Это необходимо для предотвращения повреждения утеплителя.

Перед протаскиваением трубок и кабеля на улицу нужно сформировать из них жгут, надеть флекс и обмотать скотчем для того, чтобы избежать повреждения утеплителя

После этого жгут необходимо протащить сквозь стену с учетом длины наружной части, рассчитанной ранее.

Далее все материалы необходимо уложить в штробу, соблюдая следующие правила:

Шланг дренажа должен располагаться под наклоном по всей длине трассы;
Дренаж должен располагаться слева от трубок на выходе из штробы при подключении к внутреннему блоку;
Медные трубки диаметром до 10 мм можно аккуратно гнуть вручную. Для труб большего диаметра необходимо использовать трубогиб.
Уложенную в штробу трассу необходимо закрепить при помощи монтажной ленты и зафиксировать дюбелями. Необходимо контролировать, чтобы коммуникации не выступали за пределы штробы, так как это может вызвать трудности при проведении отделочных работ.
Для проверки трассы желательно выполнить опрессовку системы – закачку из баллона азота под давлением. Это поможет проверить целостность системы и герметичность монтажа.

После опрессовки нужно удалить из системы остатки жидкости и можно выполнять подключение блоков и заправку хладагента.

Для проведения опрессовки в систему нужно закачать азот и оставить его на 30 минут. После чего можно слить азот и просушить систему

После проверки работы системы можно приступать к закрытию штробы строительной смесью.

После проведения опрессовки, а еще лучше после заправки хладагентом и проверки работы кондиционера, можно закрывать штробу строительной смесью

Строительную смесь нужно выбирать в зависимости от материала, из которого изготовлены стены. Для кирпичной и бетонной стены идеально подойдут смеси на основе цемента. С выбором оптимального времени для монтажа кондиционера ознакомит следующая статья, прочитать которую мы советуем всем потенциальным покупателям оборудования.

Выводы и полезное видео по теме

Правила прокладки трассы кондиционера, материалы и оборудование, необходимые для проведения работ:

Прокладка трассы кондиционера – очень важное мероприятие, так как от правильности выполнения работ во многом зависит производительность и долговечность эксплуатации климатического оборудования. Большую часть работ вполне возможно выполнить своими руками, для этого не требуется каких-либо особенных навыков и специального оборудования.

Если пойти дальше, то можно самостоятельно провести опрессовку и заправку системы, но тут уже нужно тщательно продумать и определиться, стоит ли тратить средства на приобретение дополнительного оборудования или прибегнуть к услугам монтажников.

Но экономия средств и так будет очевидной, ведь прокладка трассы – достаточно дорогое мероприятие, особенно, если используется штробление и трубы прячутся в стены.

Источники

https://sovet-ingenera.com/vent/cond/kak-prolozhit-trassu-konditsionera.html
https://strir.ru/vnutren-otdelka/shtroblenie-pod-konditsioner
https://oventilyacii.ru/ventilyaciya/kondicionirovanie/etapy-shtrobleniya-steny-pod-konditsioner.html
https://StrojDvor.ru/kondicionirovanie/ustanovka/kak-pravilno-prolozhit-trassu-dlya-kondicionera-po-stenam-ili-potolku/

[свернуть]

Профессиональное штробление стен | Компания ТК-Сервис

Для качественного и современного ремонта, прокладки новых или замены старых коммуникаций в стенах необходимо штробление или другие манипуляции. Большинство современных дизайнеров и строителей стремятся проложить инженерные коммуникации, используя скрытый вариант. В этом случае такая услуга как штробление стен является необходимостью.

С помощью этой процедуры можно провести арматуру, трубы, проводку и прочее. В этом случае существенно экономиться пространство и предоставляется возможность сделать дизайн интерьера более интересным.

Штробление стен под проводку – особенности

Самостоятельно браться за штробление стен под проводку, крайне не рекомендовано. Такая опрометчивость может не только испортить целостность стены, но и стать риском для жизни. Логичнее всего доверить это дело знающим и опытным специалистам.

В компании «ТК-сервис» работает персонал, которые не просто знаком с теорией о штроблении. Здесь сотрудники обладают опытом работы, навыками и знаниями.

Для более оперативной и профессиональной работы применяется современное оборудование (перфоратор, штроборез, «болгарка» с алмазным кругом). Все действия проводятся в соответствии с законодательными нормами и требованиями.

Штробление стен под электропроводку – основные преимущества:

Заказав такую услугу, вы существенно сэкономите пространство в помещении. Не нужно будет подстраиваться под расположение кабелей и т.п.
С потолка или на всех стенах не будут висеть провода.

Данные кабели всегда защищены, что гарантирует безопасность жителям помещений.

Как проводится штробление стен для кондиционеров

Данная услуга помогает сохранить эстетичность дизайна интерьера. Покупка новой техники, а особенно кондиционеров, побуждает к вызову мастеров нашей компании.

Этапы процедуры:
Специалисты сначала приезжают на место, осматривают здание, стены, предположительно место нахождения техники.
После прочерчивается линия, где и будут прокладывать кабель.
С помощью специального оборудование производиться штробление, прокладываются провода, подключается агрегат.
Сотрудники убирают за собой весь мусор (куски бетона, вагонки, прочего).

Стоимость штробления стен

Мы предлагаемым услуги по справедливым ценам. Стоимость работы прямо зависит от объемов, сроков сдачи и материала, из которого состоит стена. Бетон считается самым прочным материалом, соответственно цена за 1 кв.м. выше, чем в других случаях.

Индивидуальный подход во время работы, оперативность, профессионализм, гарантированное качество и доступность – все это считается неотъемлемыми составляющими работы нашей компании.

Оставить заявку

Что такое кондиционер?
Перейти к содержанию
Продукты
Программируемые элементы управления
c.система pCO
система pCO
Инструменты программирования
Расширения ввода / вывода
Терминалы
Клеммы блока
Терминалы для помещений
Элементы управления HVAC
Серия μChiller
Обработка воздуха и вентиляция
Продовольственная розничная торговля
Компрессорно-конденсаторные агрегаты
Компрессорные стойки
Плагин и полу-плагин
Решения для шкафов и холодильных камер
Всего магазин
Контроль параметров холодильного оборудования
Heez серии
Диапазон Cella
ir33 + платформа
платформа iJ
серия easy для витрин, витрин и холодильных витрин
Решения для шокового охлаждения и морозильников
ir33 серии
Серия Powercompact
Изотермические увлажнители
Увлажнители с погружными электродами
Резистивный паровой увлажнитель воздуха
Паровые увлажнители воздуха на газе
Централизованные парораспределители
Системы распределения пара
Адиабатические увлажнители
Центробежные увлажнители
Ультразвуковые увлажнители воздуха
Распылители сжатого воздуха и воды
Увлажнители с водой под давлением
Атомайзеры — испарительное охлаждение
Системы очистки воды
Системы обратного осмоса
Системы удаленного управления и мониторинга
Локальные системы мониторинга
Системы мониторинга предприятия
Услуги удаленного мониторинга tERA
Шлюз IoT
Связь
BMS (Система управления зданием)
Надузла
FieldBus
Беспроводной шлюз
Датчики и устройства защиты
Датчики температуры
Датчик давления датчика
Датчики температуры / влажности и качества воздуха
Беспроводные датчики
Детекторы утечки газа
Счетчик энергии
Устройства защиты и сигнализации
Технология EEV
Электронные расширительные клапаны — ExV
Привод расширительного клапана
Решения для контроля температуры, влажности и давления
универсальные контроллеры
серия rta
Регуляторы скорости и инверторы
Инвертор постоянного тока для компрессоров BLDC
Инвертор переменного тока
Контроллеры скорости фазы резки
Powersolutions
Электрическая панель для AHU
Электрощит для кейтеринга и горячих витрин
Электрощит для холодильных камер
Электрощит компрессорной установки
Электрощит для витрин
Электрическая панель для решений по модернизации
Электрическая панель управления скоростью и производительностью теплообменников
Устаревшие продукты
Решения e-dronic и µe-dronic NA
µC Sistema NA
Терминалы помещения NA
MasterCase серия NA
параметрические элементы управления серии easy NA
Решения для шкафов и холодильных камер NA
MasterCella серии NA
Powersplit серии NA
Программное обеспечение для холодильного оборудования Нет данных
Контроллер стойки NA
Программные решения для Retail NA
Централизованные парораспределители NA
Увлажнители воды под давлением NA
Распылители сжатого воздуха и воды NA
BMS (система управления зданием) NA
Клеммы блока NA
Локальные системы мониторинга Н / Д
Электронные расширительные клапаны нет данных
Датчики температуры нет данных
Датчик давления датчика NA
Регистратор данных серии NA
pCO sistema NA
Инвертор переменного тока NA
Приложения
Системные решения
Управление агрегатом
Сервисы
Документация
Активации
регистрация на tERA
onShow
Каталоги
RMA
Программы
Почему CAREL
На базе CAREL
Всемирный день холода 2020 г.
Кто выбрал нас
Истории успеха
белые бумаги
Информационный документ «Натуральные хладагенты»
Белая книга «Консервация пищевых продуктов»
Информационный документ «Интернет вещей в системах отопления, вентиляции и кондиционирования воздуха»
Информационный документ «Типы электрозащиты при использовании инверторов»
Информационный документ «Влажность воздуха в полиграфии»
Информационный документ «Влажность воздуха в покрасочных камерах»
Информационный документ «Экодизайн и энергетическая маркировка»
Информационный документ «Воспламеняющиеся хладагенты: акцент на углеводородах»
Информационный документ «Увлажнение воздуха в больницах»
Официальный документ «США: Торговое холодильное оборудование»
Что такое система кондиционирования воздуха? (с иллюстрациями)
Кондиционирование воздуха — это термин, относящийся к любому процессу или системе, которые контролируют температуру, влажность, чистоту и движение воздуха в помещении. В жаркую погоду он охлаждает воздух. Когда погода холодная, он согревает воздух. Он также добавляет или удаляет влагу из воздуха по мере необходимости. Контролируя движение воздуха, кондиционер может удалять пыль и грязь, подавая свежий воздух в помещение и выталкивая застоявшийся воздух. Система кондиционирования воздуха — это любой механизм, предназначенный для стабилизации и контроля состояния воздуха в определенном пространстве, чаще всего в зданиях, автомобилях и других видах общественного и частного транспорта.
Вентиляционное отверстие для кондиционирования воздуха.
Считается, что первая известная форма кондиционирования воздуха была разработана в Древнем Риме. Вода из акведука циркулировала в стенах роскошных римских имений, чтобы поддерживать их прохладу.
Центральный кондиционер.
В средневековой Персии использовалась другая система, предполагавшая использование бассейнов и вентиляторов. Цистерны, или большие искусственные бассейны, размещались в центральных местах, например, во дворах, для сбора дождевой воды. Когда вода испарялась, она охлаждала воздух вокруг себя. Затем использовались ветряные башни, чтобы выдувать прохладный воздух и распространять его по окружающим зданиям.Первые вентиляторы предположительно были изобретены в средневековом Египте, и некоторые историки утверждают, что когда-то почти в каждом доме в Каире был такой.
Система кондиционирования воздуха, используемая сегодня в большинстве домов, основана на модели, изобретенной в 1902 году человеком по имени Уиллис Х.Перевозчик. Инженер-исследователь Кэрриер разработал систему как средство регулирования температуры и влажности в типографии, чтобы обеспечить наилучшую атмосферу для обработки бумаги и чернил.
Эта идея вскоре прижилась повсюду, найдя выгодное применение как в частном секторе, так и в мире промышленности.В 1906 году инженер по текстилю Стюарт В. Крамер впервые использовал термин «кондиционер». Вскоре Кэрриер применил этот термин к своему собственному изобретению. Так родилась первая современная система кондиционирования воздуха. Или хотя бы окрестили.
Каждая система кондиционирования воздуха предназначена для работы в одном из двух уровней: комфорт или промышленность.Те, которые созданы для комфорта, можно найти в домах, ресторанах, автомобилях, самолетах, поездах, кораблях, автобусах и больницах. Также стоит упомянуть, что приятная температура — не единственный комфорт, который предлагают эти системы. Они могут облегчить дискомфорт, вызванный аллергией, удаляя пыльцу из воздуха, уменьшают нагрузку на водителей и пассажиров на длительные поездки и даже помогают сохранить здоровье пациентов в больницах.
В бизнесе и промышленности системы кондиционирования воздуха могут повысить эффективность работы рабочих, обеспечить единообразие работы с металлом, предотвратить повреждение хрупкой бумажной продукции излишним или слишком низким содержанием влаги во время производства и сохранить продукты свежими в течение длительных периодов транспортировки и хранения.
Система кондиционирования воздуха стабилизирует и контролирует состояние воздуха в автомобиле.
Что такое центральное кондиционирование? (с иллюстрациями)
Центральное кондиционирование воздуха — это метод структурного охлаждения, при котором централизованная установка охлаждает и осушает воздух перед его циркуляцией по всему зданию.Это прямо контрастирует с системами, которые полагаются на отдельные блоки в комнатах или наборах комнат. Центральное кондиционирование воздуха, как это также известно, часто связано с системой отопления, так как оба используют одинаковое количество электроэнергии и воздуховодов для распределения охлажденного или нагретого воздуха. Этот тип кондиционирования воздуха обычно используется в больших зданиях или в домах с очень жарким и влажным климатом.
Реле системы центрального кондиционирования воздуха в воздуховодах передает холодный воздух в помещение.
В системе центрального кондиционирования основной блок часто располагается на открытом воздухе или в изолированном помещении здания, поскольку во время циклов охлаждения создается сильный шум, который охлаждает воздух и способствует удалению влаги. Агрегат подключается к воздуховодам, которые проходят по всему зданию, при этом нагнетатели выталкивают холодный воздух из воздуховодов для охлаждения помещений. Кондиционер также выходит на улицу, чтобы избавиться от лишнего тепла и влаги.
Вентиляционное отверстие для кондиционирования воздуха.
Бесканальный кондиционер также может использоваться для охлаждения воздуха на больших площадях, но вместо использования воздуховодов в нем используются отдельные настенные блоки, которые удаляют влагу и горячий воздух и нагнетают холодный воздух. Эта форма кондиционирования воздуха может быть более экологически чистой, поскольку люди могут управлять климатом в отдельных комнатах или группах комнат, а не использовать один центральный блок для поддержания желаемой температуры.Поскольку температура в здании может значительно различаться, центральное кондиционирование воздуха может потреблять много энергии, чтобы поддерживать комфортный воздух.
Для больших зданий центральное кондиционирование имеет решающее значение, так как воздух может становиться очень тяжелым, особенно в теплую погоду.Тепло от погоды может разогреть здание, как и тепло от тел в здании, а также влага накапливается в результате дыхания. Использование системы кондиционирования воздуха сделает здание удобным для людей для работы и сделает его более приятным для посетителей, которые могут входить в здание, например, клиентов, заходящих в универмаг.
Дома в жарком климате также могут получить пользу от системы кондиционирования.Использование этого типа системы кондиционирования воздуха устраняет необходимость в стеновых или оконных блоках, которые часто выглядят некрасиво и с которыми трудно справиться. Центральное кондиционирование, как и центральное отопление, также можно откалибровать, чтобы поддерживать температуру в стабильном диапазоне, сохраняя при этом энергоэффективность. Это особенно верно, когда центральное кондиционирование или отопление сочетается с такими мерами, как изоляция дома, чтобы помочь ему противостоять изменениям внешней температуры, и проектирование дома, подходящего для этого климата.
Центральный кондиционер.
Кондиционирование и вентиляция — Поставщики кондиционеров
Поищи здесь Главное меню
Потребитель
Камеры и видеокамеры Lumix
Технологии, философия и примеры технологий LUMIX
Камеры LUMIX
Полнокадровые камеры серии
S
Камеры Micro Four Thirds серии
G
Компактные камеры
LUMIX
LUMIX Камеры блочного типа
Объективы
LUMIX
Объективы серии
S
Объективы серии
G
Видеокамеры
Все видеокамеры
Аксессуары для камеры
Аксессуары для камеры
Аксессуары для видеокамер
SD-карт
Домашние развлечения
Начало новой главы
Blu-ray плееры
Все проигрыватели Blu-ray
Регистраторы
Все регистраторы
Саундбары
Все звуковые панели
Hi-Fi
Все Hi-Fi
Радио
Все радиостанции
Наушники
Все наушники
Телевизоры
OLED-телевизоров
телевизоров Premium Ultra HD
телевизоров Ultra HD
телевизоров Full HD / HD
Техника
DJ проигрыватель винила и наушники
DJ-проигрыватель с прямым приводом
DJ наушники
Вертушки
Grand Class SL-1200 серии
Премиум-класс SL-1500C
Hi-Fi и динамики
OTTAVA Беспроводные акустические системы
Музыкальные системы OTTAVA All-In-One
Наушники
Наушники премиум-класса с шумоподавлением
Беспроводные наушники Premium True Wireless
Домашнее хозяйство
Попробуйте свежие блюда с Panasonic
Микроволновые печи
Конвекционные / гриль-микроволновые печи
Только микроволновая печь
Комплекты отделки и аксессуары
Кухонная техника
Хлебопечки
Рисоварки
Настольные духовые шкафы
Стик-блендеры
Холодильное оборудование
Все холодильные установки
Прачечная и утюги
Стиральные машины
Паровой утюг
Беспроводные телефоны
Телефоны премиум-дизайна
Телефон с автоответчиком
Телефоны
Видеодомофон
Домашние системы внутренней связи
Батареи
Eneloop аккумуляторная
Everyday / EVOLTA Premium
Extra Heavy Duty / Heavy Duty
Фото Литий
батарейки для монет
Личная гигиена
Бритвы
Все бритвы
Уход за волосами
Все для ухода за волосами
Эпиляторы
Все эпиляторы
Грумеры для тела
Тренажеры для всего тела
Триммеры для носа
Все триммеры для носа
Уход за полостью рта
Все для ухода за полостью рта
Очищающие средства для лица
Все очищающие средства для лица
Электроинструменты
Сверла для тяжелых инструментов — только сверла
All Tough Tool Drills — Только сверла
Наборы сверл для тяжелых инструментов
Все комплекты сверл для тяжелых инструментов
Комбинированные комплекты Tough Tool
Все комплекты комбинированных инструментов для тяжелых условий эксплуатации
Прочие жесткие инструменты
Все прочие жесткие инструменты
Принадлежности для тяжелых инструментов
Все принадлежности для тяжелого инструмента
Кондиционирование и вентиляция
Panasonic Кондиционер
Кондиционер для дома Panasonic
Информационный центр
ProClub Вход для дилеров
Жилые решения
Одноместный номер с кондиционером
Кондиционер для нескольких комнат
Кондиционер для всего дома
Вентиляторы
Интеллектуальное управление
Коммерческие решения
Настенные сплит-системы
Мульти сплит-системы
Канальные системы
Кассетные и потолочные системы
Напольная консоль
VRF систем
Решения
Controls
Вентиляционные решения
Как купить
Запросить цену
Найти продавца
Кондиционер
Почему кондиционер Panasonic
Жилые решения
Коммерческие решения
Руководство для покупателей
Запросить цену
ProClub Вход для дилеров
Блог по кондиционированию воздуха
Бизнес
Коммуникационные решения
Профессиональные решения для камер
Решения безопасности
Решения для компьютерных продуктов
Визуальные системные решения
Жилой Комплекс Видеодомофоны
Коммерческая кулинария
Где купить
Акции
Мой Panasonic
О нас
Профиль компании
Новости
Бренд
Устойчивое развитие
Карьера
Технологии и дизайн [Глобальный сайт]
Домашние кондиционеры — Решения по кондиционированию воздуха в жилых помещениях
Поищи здесь Главное меню
Потребитель
Камеры и видеокамеры Lumix
Технологии, философия и примеры технологий LUMIX
Камеры LUMIX
Полнокадровые камеры серии
S
Камеры Micro Four Thirds серии
G
Компактные камеры
LUMIX
LUMIX Камеры блочного типа
Объективы
LUMIX
Объективы серии
S
Объективы серии
G
Видеокамеры
Все видеокамеры
Аксессуары для камеры
Аксессуары для камеры
Аксессуары для видеокамер
SD-карт
Домашние развлечения
Начало новой главы
Blu-ray плееры
Все проигрыватели Blu-ray
Регистраторы
Все регистраторы
Саундбары
Все звуковые панели
Hi-Fi
Все Hi-Fi
Радио
Все радиостанции
Наушники
Все наушники
Телевизоры
OLED-телевизоров
телевизоров Premium Ultra HD
телевизоров Ultra HD
телевизоров Full HD / HD
Техника
DJ проигрыватель винила и наушники
DJ-проигрыватель с прямым приводом
DJ наушники
Вертушки
Grand Class SL-1200 серии
Премиум-класс SL-1500C
Hi-Fi и динамики
OTTAVA Беспроводные акустические системы
Музыкальные системы OTTAVA All-In-One
Наушники
Наушники премиум-класса с шумоподавлением
Беспроводные наушники Premium True Wireless
Домашнее хозяйство
Попробуйте свежие блюда с Panasonic
Микроволновые печи
Конвекционные / гриль-микроволновые печи
Только микроволновая печь
Комплекты отделки и аксессуары
Кухонная техника
Хлебопечки
Рисоварки
Настольные духовые шкафы
Стик-блендеры
Холодильное оборудование
Все холодильные установки
Прачечная и утюги
Стиральные машины
Паровой утюг
Беспроводные телефоны
Телефоны премиум-дизайна
Телефон с автоответчиком
Телефоны
Видеодомофон
Домашние системы внутренней связи
Батареи
Eneloop аккумуляторная
Everyday / EVOLTA Premium
Extra Heavy Duty / Heavy Duty
Фото Литий
батарейки для монет
Личная гигиена
Бритвы
Все бритвы
Уход за волосами
Все для ухода за волосами
Эпиляторы
Все эпиляторы
Грумеры для тела
Тренажеры для всего тела
Триммеры для носа
Все триммеры для носа
Уход за полостью рта
Все для ухода за полостью рта
Очищающие средства для лица
Все очищающие средства для лица
Электроинструменты
Сверла для тяжелых инструментов — только сверла
All Tough Tool Drills — Только сверла
Наборы сверл для тяжелых инструментов
Все комплекты сверл для тяжелых инструментов
Комбинированные комплекты Tough Tool
Все комплекты комбинированных инструментов для тяжелых условий эксплуатации
Прочие жесткие инструменты
Все прочие жесткие инструменты
Принадлежности для тяжелого инструмента
Все принадлежности для тяжелого инструмента
Кондиционирование и вентиляция
Panasonic Кондиционер
Кондиционер для дома Panasonic
Информационный центр
ProClub Вход для дилеров
Жилые решения
Одноместный номер с кондиционером
Кондиционер для нескольких комнат
Кондиционер для всего дома
Вентиляторы
Интеллектуальное управление
Коммерческие решения
Настенные сплит-системы
Мульти сплит-системы
Канальные системы
Кассетные и потолочные системы
Напольная консоль
VRF систем
Решения
Controls
Вентиляционные решения
Как купить
Запросить цену
Найти продавца
Кондиционер
Почему кондиционер Panasonic
Жилые решения
Коммерческие решения
Руководство для покупателей
Запросить цену
ProClub Вход для дилеров
Блог по кондиционированию воздуха
Бизнес
Коммуникационные решения
Профессиональные решения для камер
Кондиционер — определение кондиционирования в The Free Dictionary
Глобальный анализ рынка автомобильных кондиционеров в 2019 году по технологиям (ручное и автоматическое), компонентам (компрессор, испаритель, ресивер и конденсатор), типу транспортного средства (легковые и коммерческие автомобили) и регионам с прогнозом до 2023 года.Компания Singer зарекомендовала себя как в бытовом, так и в корпоративном секторах, предлагая широкий спектр продуктов для кондиционирования воздуха под настенными, потолочными, потолочными кассетными и напольными системами. [ClickPress, среда, 12 июня 2019 г.] Цель этого всеобъемлющего прогнозного отчета, представленного FactMR заключается в разработке различных рыночных прогнозов, влияющих на размер мирового рынка систем кондиционирования воздуха в период с 2017 по 2026 год. Хотя доступное водопроводное отопление и кондиционирование воздуха (ранее доступное отопление и кондиционер) принадлежит мастеру-сантехнику, компания исторически сосредоточивалась на Услуги HVAC, такие как ремонт печей, установка котлов и обслуживание кондиционеров.Стипендия Johnson Controls-Hitachi в области кондиционирования воздуха будет предоставлена высокомотивированным молодым азиатским женщинам, которые демонстрируют академические успехи и лидерские качества, развивая свои навыки, опыт и профессиональные связи для решения самых насущных проблем дня с помощью инновационных и смелых решений. На заседании комитета в среду в Капитолии Техаса исполнительный директор Департамента уголовного правосудия Техаса Брайан Коллиер сказал, что ориентировочная стоимость установки постоянного кондиционирования воздуха в подразделении Wallace Pack Unit около Колледж-Стейшн сейчас составляет около 4 миллионов долларов.Доступно до конца года и только в мастерской Mercedes-Benz для коммерческих автомобилей в Маскате. Осмотр включает проверку эффективности охлаждения, диагностический осмотр с помощью кондиционера, осмотр ремня, проверку на утечку с доливкой газа для кондиционирования воздуха. и замена воздушного фильтра салона. Компания заявляет, что предлагает поэтапное изменение для сектора кондиционирования воздуха Green XL — это первая пробиотическая технология очистки для сектора на рынке. Эти, а также занимательный стиль письма Базиля, искусно вовлекают вас в удивительно интересное история о том, как кондиционер все изменил.M2 EQUITYBITES-27 мая 2016 г.-Goettl Air Conditioning приобретает систему кондиционирования воздуха MooreKARACHI — Группа компаний Haier в Китае задала стремительный темп в мире централизованного кондиционирования воздуха, внедрив передовые технологии, разработанные для соответствия требованиям глобального контроля выбросов и даже превосходящие их.
