Система вентиляции в бане: схема и правильное устройство, как сделать, устроить и делать ее в парилке

схемы и рекомендации по организации

Вентиляция для бани жизненно необходима. Влажный горячий воздух быстро наполняется выдыхаемой моющимися людьми углекислотой и становится по-настоящему для них опасным. Эффективный воздухообмен необходим также для поддержания комфортной температуры и для продления срока службы строения.

Именно поэтому грамотное устройство вентиляции в бане становится первоочередной задачей для проектировщиков и строителей.

В этом материале пойдет речь о том, как грамотно обустроить вентиляцию в бане, ее разновидностях. Также мы приведем популярные вентиляционные схемы для бани.

Содержание статьи:

Вентиляция: какая она бывает?

Собственно вентиляция призвана обеспечить непрерывную циркуляцию воздуха внутри здания. Для этой цели используются различные по форме и протяженности воздуховоды, оканчивающиеся отверстиями внутри постройки. Различают два типа таких отверстий. Приточные предназначены для подачи воздушных масс с улицы. Вытяжные отверстия используются для удаления обогащенного углекислотой воздуха.

Очень важно правильное взаимное расположение проемов для притока и вытяжки. Если оно выстроено неверно, эффективного воздухообмена добиться не удастся. Это расположение во многом зависит от выбранного типа вентиляции, их может быть всего два.

Вентиляционная система обязательна к обустройству в банных помещениях. Без нее невозможно получить комфортную температуру и удалить избыточную углекислоту из воздуха

Вентиляция естественного типа

Естественная циркуляция потоков воздуха возникает по причине наличия разницы в давлениях и температурах снаружи бани и внутри нее. Разогретые воздушные массы, согласно принципу конвекции, имеют меньшую массу и, соответственно, всегда поднимаются под потолок.

Более холодный воздух, напротив, тяжелее, поэтому опускается к полу. За счет этого происходит непрерывная циркуляция массы воздуха.

Насколько она будет эффективной, зависит от количества и места расположения отверстий для вытяжки и притока. Учитывая, что основной задачей банной вентиляции считается обеспечение притока свежего воздуха, а он более холодный, и одновременного удаления отработанного теплого, приточные отверстия всегда размещаются ниже вытяжных.

Таким образом разогретые массы воздуха поднимаются и вытесняются через вытяжку на улицу более холодными.

Циркуляция воздушных масс возможна благодаря разнице между температурами и давлением на улице и внутри бани. Чем эта разница больше, тем интенсивнее движение воздуха

Так удается создать внутри помещения пониженное давление или разрежение, которое, в свою очередь затягивает через приточные отверстия с улицы прохладный воздух. Он разогревается, поднимается вверх и цикл повторяется.

Нужно знать, что естественная циркуляция в бане осуществляется не только через специальные отверстия. К примеру, приток воздушных масс может хорошо осуществляться через приоткрытые окна или двери и через венцы рубленых построек.

Отток воздуха может дополнительно происходить через дымоход или форточку. Для контроля над воздухообменом и предотвращения появления сквозняков вентиляционные отверстия всех типов обязательно оснащаются регулируемыми решетками либо затворами.

Если баня спроектирована и выстроена грамотно, естественного воздухообмена может быть вполне достаточно для обеспечения эффективной вентиляции.

Вентиляция принудительного типа

В случаях, когда естественной циркуляции явно недостаточно, используется система принудительного воздухообмена. Принцип ее действия заключается в том, что на вентотверстия монтируются вентиляторы, которые ускоряют движение воздуха.

Они могут быть установлены как на вытяжные, так и на приточные отверстия. В первом случае прибор будет выталкивать отработанный воздух, а во втором, напротив, втягивать воздушные массы.

Принудительная вентиляция предполагает установку вентилятора в приточный или вытяжной проем. Электрооборудование будет нагнетать свежий воздух внутрь помещения, одновременно отработанные воздушные массы будут вытесняться на улицу. В вытяжной схеме прибор стимулирует отвод воздуха, на замещение которого поступает свежая порция

Для регулирования интенсивности циркуляции воздушных масс могут быть использованы жалюзи и закрывающиеся решетки. Важно понимать, что если отверстия одного типа будут открыты больше, скорость потока значительно возрастет и появится сквозняк. Оптимальный вариант – примерно одинаковые по размеру отверстия, что обеспечит максимально плавную циркуляцию потоков.

В зависимости от предназначения установленных вентиляторов различают три вида приточной вентиляции:

• . Реализуется путем монтажа электрооборудования в вытяжных отверстиях. Эффективно уменьшает давление в помещении, создавая при этом разрежение, компенсирующееся мощным притоком воздуха. Хорошо удаляет излишки влаги, запахи, вредные газы.
• . Вентиляторы ставятся в приточных отверстиях, за счет чего увеличивается давление в комнате и отработанные массы воздуха выдавливаются из нее. Минус системы – активная подача холодного воздуха. Для поддержания температуры в помещении желательно его подогревать.
• . Это комбинированная система, сочетающая в себе обе вышеописанных способа. Самый сложный для проектирования вариант, но он же и максимально эффективный. Может быть полностью механизирована, и переведена на автоматическое управление.

Выбор типа вентиляции для своей бани во многом зависит от типа постройки. Для герметичных каркасных построек, строений из пеноблоков и кирпича оптимально выбирать принудительный вариант.

А вот для традиционных русских брусовых или бревенчатых бань хорошо подойдет естественная вентиляция. Правда, нужно понимать, что она будет эффективно работать только при условии грамотного проектирования системы.

Нюансы проектирования вентиляции

Для бани, как для никакого другого строения, крайне важна эффективная вентиляция. Особенно это актуально для парилки. Если в проектировании будут допущены ошибки, температура в помещении будет резко понижаться, что приведет к дискомфорту и перерасходу топлива. Но это не самое страшное.

При недостатке приточных масс концентрация углекислоты в воздухе быстро повысится, а это уже прямая угроза здоровью и даже жизни.

Вентиляция вытяжного типа функционирует благодаря тому, что вентилятор, расположенный в вытяжном отверстии, вытягивает из комнаты загрязненный воздух. В результате возникает разряжение и воздушные массы с улицы затягиваются внутрь

Именно поэтому грамотное проектирование банной вентиляции считается очень важным. Нужно понимать, что заниматься этим нужно никак не в ходе строительства, а хуже того после начала эксплуатации здания. Вентиляционная система всегда рассчитывается на этапе проектирования бани.

Это объясняется необходимостью проложить и вентиляционных коробов, чтобы обеспечить эффективный воздухообмен.

Причем эти элементы должны присутствовать не только в парной, но и во всех банных помещениях: душевой, моечной, раздевалке и т.д. Эффективность банной вентиляции зависит от двух определяющих факторов. Первый – количество и размеры вентотверстий.

Все это определяется исключительно объемом помещения. Важно понимать, что расчетные размеры отверстия должны быть максимальными. Для его изменения впоследствии монтируется регулируемая решетка.

При определении размеров отверстий используются специальные формулы. Однако можно высчитать усредненное значение. Проем для вентиляции должен иметь площадь 24 кв. см на каждый кубометр площади обслуживаемого помещения.

Это справедливо для приточного отверстия. Вытяжной проем должен иметь несколько больший размер, что обеспечит хорошую тягу. Важно не ошибиться и не сделать приточный проем слишком большим.

В этом случае комната будет очень плохо прогреваться, что приведет к неоправданному перерасходу энергоресурсов. Если же проемы будут слишком маленькими, есть опасность, что влажность и концентрация угарного газа будут постоянно повышены. Именно поэтому желательно, чтобы расчеты были проведены компетентным специалистом.

Тип вентиляционной системы выбирается в зависимости от материала, из которого возведено строение. для деревянных и брусовых бань может быть достаточно естественной вентиляции

Второй фактор, определяющий эффективность системы, это взаимное расположение проемов. Поскольку любая вентиляционная система работает по принципу замещения воздушных масс, крайне важно получить возможность регулировать эти потоки. Это можно сделать путем грамотного выбора места для вытяжных и приточных проемов относительно друг друга или относительно отопительных приборов.

Кроме того, нужно учитывать и специфику бани. Здесь особенно важна комфортная температура, которая может быть достигнута только при отсутствии резких «горизонтальных» перепадов температуры. Они ощущаются при переходе из комнаты в комнату.

По вертикали воздушные потоки тоже должны перемещаться максимально мягко, чтобы температура около пола была примерно одинаковой с той, что на уровне головы стоящего человека. Иначе неизбежен дискомфорт.

Действующие вентиляционные схемы

Наиболее сложным в плане обустройства вентиляции является парная или моечная, если их функции совмещены. Рассмотрим несколько эффективно работающих схем вентиляции для этих банных помещений.

Схема №1 – приток около печи

Одна из самых популярных схем обустройства банной вентиляции. Приточный проем выполняется на небольшой высоте от пола в пределах 250-350 мм. Он должен располагаться в непосредственной близости от печки, можно прямо за нею.

Вытяжной проем устанавливают на противоположной стене вблизи потолка. Расстояние между ними должно составлять около 150-250 мм. Тогда воздушные массы движутся таким образом.

Так движутся воздушные массы, если приточное отверстие находится у печи, а вытяжное на противоположной стене под потолком

Поступая через приточный проем, воздух попадает в зону нагрева печи, здесь он вытесняет более легкие уже подогретые воздушные массы, которые поднимаются к потолку и движутся к противоположной стене в сторону вытяжного отверстия. Таким образом в помещении присутствуют только смешанные или теплые, а так же горячие воздушные потоки. Зона максимального обогрева находится под вытяжным проемом.

Именно здесь оптимально расположить полок. Достоинство схемы в том, что холодные воздушные массы в помещении практически отсутствуют, поскольку сразу же после поступления внутрь они прогреваются от печи.

Схема вполне работоспособна с использованием естественной циркуляции, может работать и с принудительной. В последнем случае хороший эффект дает вытяжной вариант, когда в верхний проем устанавливается вентилятор.

Его мощность нужно правильно рассчитать, иначе не избежать возникновения сквозняков при избыточной мощности и замедленной циркуляции воздуха при недостаточной. Для возможности дополнительного регулирования в приточный проем желательно установить подвижные жалюзи, что позволит управлять не только интенсивностью потока, но и в некоторой мере его направлением.

Схема №2 – проемы на одной стене

Может показаться, что это малоэффективно, но в данном случае и вытяжной и приточный проем располагаются на одной стене. Такая схема работает и незаменима в случае если отсутствует возможность обустройства проемов на разных стенах.

Например, баня обустроена в доме и имеет только одну стену, выходящую на улицу. В этом случае приточный проем располагают в нижней части стены на высоте порядка 200 мм от пола.

Такая схема станет хорошим решением для пристроенных к дому бань, у которых только одна стена граничит с улицей

Напротив приточного отверстия следует установить печь. Вытяжной проем обустраивают над приточным на расстоянии около 200 мм от потолка. Прохладные массы воздуха поступают внутрь комнаты и движутся в направлении . Это обусловлено принципом конвекции.

В районе печки холодный поток вытесняет нагретый, который по широкой дуге, охватывающей всю комнату, поднимается к вытяжному отверстию.

Таким образом схема эффективно работает. Благодаря расположению отопительного прибора входящий поток приточного воздуха движется достаточно интенсивно, что стимулирует воздухообмен в целом. Можно установить вентилятор в вытяжку, чтобы несколько ускорить циркуляцию потоков воздуха. На приточный проем рекомендуется поставить регулируемую решетку.

Схема №3 – для бани с «мокрым» полом

Главное условие обустройства этой схемы – наличие многослойного протекающего пола. Предполагается, что вода уходит под напольное покрытие и стекает в канализацию. В этом случае вытяжной проем обустраивается прямо под деревянным половым настилом. Отверстие соединено с изолированным вентиляционным каналом, отводящим отработанные воздушные массы на улицу.

Так называемый “мокрый” пол позволяет обустроить эффективную вентиляционную систему с вытяжным проемом, расположенным под напольным покрытием

Приточный проем размещают на небольшой высоте от пола, примерно 200-250 мм вблизи от печки. Таким образом уличный воздух сразу попадает в зону обогрева. Затем поднимается к потолку и там медленно остывает. Опускается к настилу и проходит сквозь его щели.

Тем самым он испаряет лишнюю влагу, попавшую на дерево, поэтому срок эксплуатации деревянного пола существенно продляется. Далее поток направляется в вытяжной проем.

Использование этой схемы позволяет добиться максимально равномерного прогрева комнаты и хорошего испарения лишней влаги с деревянных полов. Однако траектория движения массы воздуха получается очень сложной.

Естественной циркуляции будет, скорее всего, недостаточно. Поэтому в вытяжку рекомендовано поставить вентилятор. По этой же причине желательно также, чтобы расчеты размеров проемов и участков их расположения выполнял специалист.

Схема №4 – поддувало в качестве вытяжки

В этом варианте вытяжной проем в помещении не предусматривается. Его роль выполняет поддувало банной печи. Нужно понимать, что схема работоспособна только в том случае, если печь топится. Иначе воздухообмен прекращается по причине отсутствия тяги.

По этой причине печь на протяжении всего времени проведения банных процедур должна подтапливаться. В противном случае вентиляция будет отсутствовать.

Печное поддувало может использоваться как вытяжное отверстие, но только в момент работы отопительного прибора. Как только огонь погаснет, тяга начнет уменьшаться и сойдет на нет

Для реализации этой схемы приточный проем монтируется напротив печки на небольшой высоте порядка 300 мм от пола. Воздух попадает в помещение и движется по направлению к отопительному прибору. Здесь он вытесняет к потолку разогретые воздушные массы, которые поднимаются и двигаются по помещению, тем самым его прогревая. Остывший воздух опускается к полу и отводится через поддувало печи.

Все описанные схемы предельно просты. В них задействовано только два вентотверстия: вытяжное и приточное. Такая конструкция позволяет регулировать банный микроклимат весьма приблизительно, но достаточно эффективно.

Для более точных настроек требуются сложные системы с несколькими вентиляционными проемами, расположенными самым разным образом относительно друг друга.

Рекомендации по обустройству банной вентиляции

Для улучшения воздухообмена внутри банных помещений и продления срока эксплуатации деревянных конструкций специалисты советуют задуматься над обустройством вентилируемого пола. Для этого доски напольного покрытия следует настилать с некоторым зазором между элементами. Он может доходить до 10 мм. В фундаменте постройки закладываются небольшие приточные проемы, так называемые отдушины.

Вентилируемые полы легко узнать по зазорам между элементами. Такая конструкция способствует быстрому высыханию деревянных деталей, чем значительно продляет их срок эксплуатации

В противоположных друг другу стенах тоже выполняются небольшие отдушины, помогающие активировать воздухообмен. Важное замечание. Эти отверстия необходимо защитить металлической сеткой, иначе возможно, что в бане поселятся грызуны. Уровень поддувала печки желательно опустить ниже пола. Так в процессе протапливания поддувало будет дополнительно работать как вытяжка.

Если планируется обустройство принудительной вентиляции, достаточно важно грамотно подобрать оборудование. Нужно помнить, что для монтажа в бане подходят только специальные влагоустойчивые и термостойкие приборы.

Желательно, чтобы присутствовала возможность регулирования их мощности. Так можно будет максимально гибко реагировать на изменение условий. К примеру, зимой при значительном перепаде температур, тяга будет очень хорошей.

Прибор сможет работать на минимальной мощности, тогда как летом при минимальном перепаде ему придется функционировать с большей отдачей. Кроме того, следует точно подобрать тип вентилятора. Он может быть , который ставится внутри воздуховода, либо радиальным. В последнем случае устройство монтируется на выходе вентиляционной шахты.

Еще один важный момент – вентиляционные короба. В зависимости от типа системы и пожеланий владельца они могут быть разными. Самыми надежными и долговечными считаются так называемые твердые изделия. Их изготавливают из оцинкованной стали либо из специального пластика.

Чуть менее надежный, но более простой в монтаже вариант – . Они выполнены как гофрированная труба с внутренним каркасом из металла.

Вентиляционные проемы желательно оборудовать жалюзи и регулируемыми решетками. Последние могут иметь такой вид. Он значительно облегчает регулировку интенсивности воздушного потока

Монтаж банной вентиляции не представляет особой сложности. Сначала выполняют все необходимые отверстия и монтируют вентиляционные короба. Если необходимо внутрь либо снаружи короба монтируются вентиляторы. Это зависит от типа устройства. Далее электроприборы подключаются к сети. Способ их подключения зависит от того, в каком режиме будет работать вентилятор.

Оборудование может включаться автоматически, по мере повышения концентрации влажности и углекислоты в воздухе. Можно включать его одновременно с освещением, задействуя датчик движения или нажатием отдельной клавиши.

Выключение может осуществляться с использованием таймера, тогда оно наступит по истечении определенного заранее времени, либо при отключении освещения.

Выводы и полезное видео по теме

Рассмотрим основные схемы банной вентиляции:

Как обустроить вентиляцию в моечной:

Как просушить баню после использования:

Баня остро нуждается в грамотной вентиляции. От нее зависит безопасность и комфорт принимающих водные процедуры людей и долговечность самой постройки. Обустройство системы нужно выполнять по всем правилам, планируя ее еще на этапе проектирования бани.

Если владелец затрудняется выполнить проект вентиляции самостоятельно, стоит обратиться к специалистам. Тогда новая баня прослужит долго и здесь всегда будет комфортно и безопасно.

У вас есть личный опыт обустройства вентиляции в бане? Вы можете поделиться собственными методами или задать вопросы по теме статьи в расположенном ниже блоке.

Вентиляция в бане своими руками

В процессе строительства и обустройства бани особое внимание следует уделить вопросу организации качественной системы вентиляции. Благоприятный для принятия банных процедур микроклимат невозможен без своевременного и эффективного воздухообмена. При грамотно выполненной вентиляции в бане воздух в парилке благодаря естественной циркуляции меняется около шести раз в час.

Как сделать вентиляцию своими руками? Сегодня мы рассмотрим механизм действия и распространенные схемы ее организации.



Зачем нужна вентиляция в бане?

Баня требует регулярного своевременного обновления воздушных масс, что обеспечивает максимальный комфорт от принятия банных процедур и высокую безопасность для банщиков. Правильно организованная вентиляция в бане позволяет продлить срок службы постройки до 50 лет и более.

Тип и схема устройства вентиляционной системы подбираются индивидуально с учетом используемых для строительства материалов и размеров парилки.

Система вентиляции решает в бане ряд важных задач:

• Обеспечивает приток свежего воздуха.
• Выводит продукты сгорания, вредные вещества и углекислый газ.
• Предупреждает процессы коррозии и гниения древесины (качественная и эффективная просушка помещения парной).

Вентиляция поддерживает в бане оптимальный уровень температуры и влажности. Влажный пар, температурные перепады и интенсивный жар разрушают деревянную отделку и строительных конструкций. В таких условиях дерево способно прослужить только при обеспечении интенсивного воздухообмена. При этом отсутствие постоянного притока свежего сухого воздуха приведет к необходимости замены внутренней обшивки уже спустя 3-5 лет.

Пол в бане постоянно контактирует с водой, без качественного проветривания он разрушится спустя 2-3 года. Именно поэтому над вопросом вентиляции пола важно позаботиться еще на этапе строительства.

При работе вентиляции не должен нарушаться характерный для бани температурный режим (относительно распределения температурных потоков). Воздушные массы с самой низкой температурой должны находится на уровне пола, а с самой высокой – исключительно у самого потолка.

Грамотно выполненная вентиляция в бане обеспечивает приток свежего чистого воздуха в помещение парной и отвод отработанных воздушных масс с углекислым газом, что предотвращает угар банщиков при длительном пребывании в парилке. При этом вентиляционная система не должна отводить свежий воздух.



Общие советы и рекомендации по обустройству вентиляции

Вентиляция в бане представляет собой процесс отвода отработанного воздуха и полную его замену наружными воздушными массами. Механизм действия вентиляционной системы достаточно прост – через одно отверстие свежие воздушные массы поступают в помещение парной, а через другое – отводятся наружу.

Для организации правильной эффективной вентиляционной системы своими руками необходимо соблюдать следующие рекомендации:

• Приток наружного воздуха обеспечивается на уровне пола в непосредственной близости от каменки. Забор воздушных масс осуществляется с улицы или соседнего с парилкой помещения. В том случае, если печь в бане расположена на расстоянии одного метра от двери, приток воздуха может быть произведен через зазор под дверью (размер зазора варьируется от 2 до 5 см).
• Отток отработанных воздушных масс осуществляется на уровне не ниже одного метра от поверхности пола на максимально возможном расстоянии от каменки. При установке дровяной печи с встроенной топкой часть воздушных масс будет отводиться на улицу через дымоход.
• Отверстия для притока и отвода воздуха оборудуются специальными приспособлениями (лючками).

Обратите внимание! Вентиляционная система необходима не только в парилке, но и в других помещениях бани. Комната отдыха, предбанник и моечное отделение тоже должны качественно и своевременно проветриваться.

Только хорошо проветриваемое моечное помещение будет по-настоящему оздоравливать, прогревать и прослужит хозяевам долгие годы. Ведь только свежий воздух избавляет влажный пол, стены и потолок в сауне или бане от разрушительного грибка и гнили.

Проектируя вентиляционную систему бани, обратите внимание, чтобы она была приточно-вытяжной с естественным движением воздуха. Например, если баня построена как отдельное строение, то в фундаменте обязательно выполняются отдушины, находящиеся на противоположных сторонах, кроме того в белом полу между досками остаются щели в пять семь миллиметров.Эти отверстия позволят притоку свежего воздуха свободно попадать в парилку.

Если банная печь находится в самом банном помещении, то её располагают так, чтобы поддувало топки находилось несколько ниже уровня белого пола. В этом случае сама печь будет прекрасно работать как вытяжное устройство.

Разновидности систем вентиляции

Существует несколько разновидностей систем вентиляции в бане, которые имеют свои особенности и преимущества:

• Естественная. Циркуляция воздушных масс обеспечивается за счет разности давления внутри парной и снаружи. Естественный воздухообмен в бане наиболее простой в плане устройства, но наименее эффективный.
• Механическая. Для организации принудительной циркуляции воздуха (притока и оттока) применяется специальное оборудование – вентиляторы. Механическая схема более эффективна по сравнению с естественной.
• Комбинированная. Отработанные воздушные массы выводятся из парной через вентиляционный короб, установка которого производится по диагонали к приточному отверстию.

Как сделать вентиляцию в бане своими руками? Для обеспечения эффективного воздухообмена рекомендуется устанавливать в парной дровяную печь, которая выполняет основную функцию вентиляционной системы. Через поддувало отводится отработанный воздух, для максимального оттока воздушных масс каменку рекомендуется установить на уровень ниже чистового пола.

Для проветривания парной в этом случае достаточно только открыть форточку или входную дверь. Недостатком этого способа устройства вентиляции своими руками является возможность поддержания воздухообмена только во время горения каменки. Когда печь находится в нерабочем состоянии отток воздуха полностью прекращается.

Помимо использования каменки воздухообмен в бане поддерживается специально оборудованными отверстиями, которые могут иметь разное расположение. Отверстия оснащаются затворами с решетками или лючками. Для регулирования поступления и отвода воздуха их достаточно приоткрыть или закрыть.

При такой схеме организации системы во время топки каменки необходимо контролировать, чтобы вентиляционные отверстия были плотно закрыты. Когда помещение полностью прогреется, клапаны можно немного открыть. Для предупреждения обратной тяги еще на этапе строительства необходимо предусмотреть, чтобы размеры вытяжных отверстий превышали размеры приточных.

Пар обычно скапливается у потолка, для того чтобы его упустить нужно разбрызгать воду по полу. После каждого использования бани необходимо тщательно проветривать помещение, для чего достаточно полностью открыть приточные и вытяжные клапаны на некоторое время.

Если каменка не устанавливается непосредственно в помещении парилки используется другая схема устройства системы. Для этого возле нагревательного прибора организуют приточный клапан, расположенный на высоте 30 см от уровня пола. На противоположной от него стене оборудуют вытяжное отверстие на уровне 30 см от потолка.

Другая схема устройства вентиляционной системы своими руками предполагает размещение приточного отверстия за каменкой. Поступающий воздух согревается от каменки, что предотвращает быстрое остывание парной. На противоположной от печи стене оборудуются два отверстия-клапана (под потолком и на расстоянии 1 метра от пола), которые формируют единый вентиляционный короб.

Обратите внимание! Такая схема организации в бане вентиляционной системы позволяет обеспечить быстрый равномерный прогрев помещения парной и существенную экономию топлива.



Вентиляция пола и фундамента в бане

При организации вентиляционной системы еще на этапе строительства необходимо продумать схему просушки пола. Деревянный пол в бане не рекомендуется покрывать защитными влагоотталкивающими пропитками, поскольку при нагреве они будут выделять опасные для здоровья банщиков вещества. Именно поэтому пол в парной должен тщательно проветриваться и просушиваться для предупреждения быстрой порчи и загнивания.

Простой вариант организации вентиляционной системы пола в бане – установка опорных лаг на уровне 20-30 см от земли и монтаж досок с зазорами в 5-10 мм. Стекающая вода будет просачиваться через половые доски и стекать в грунт. Для подсыпки фундамента в этом случае рекомендуется использовать песок или гранулированные материалы.

Вентиляция фундамента бани позволяет существенно продлить срок службы строения. Для этого необходимо еще на стадии строительства предусмотреть закладки в фундамент (могут использоваться обычные трубы, которые после застывания раствора удаляются). Вентиляционные каналы в фундаменте обеспечивают свободный доступ воздуха под все помещения строения.

При выборе максимально подходящей вентиляционной системы для бани и сауны необходимо учитывать конкретные условия эксплуатации. Грамотное расположение приточных и вытяжных отверстий позволяет создать благоприятный для принятия банных процедур микроклимат, повысить безопасность использования парной, а также добиться экономичного расхода топлива.

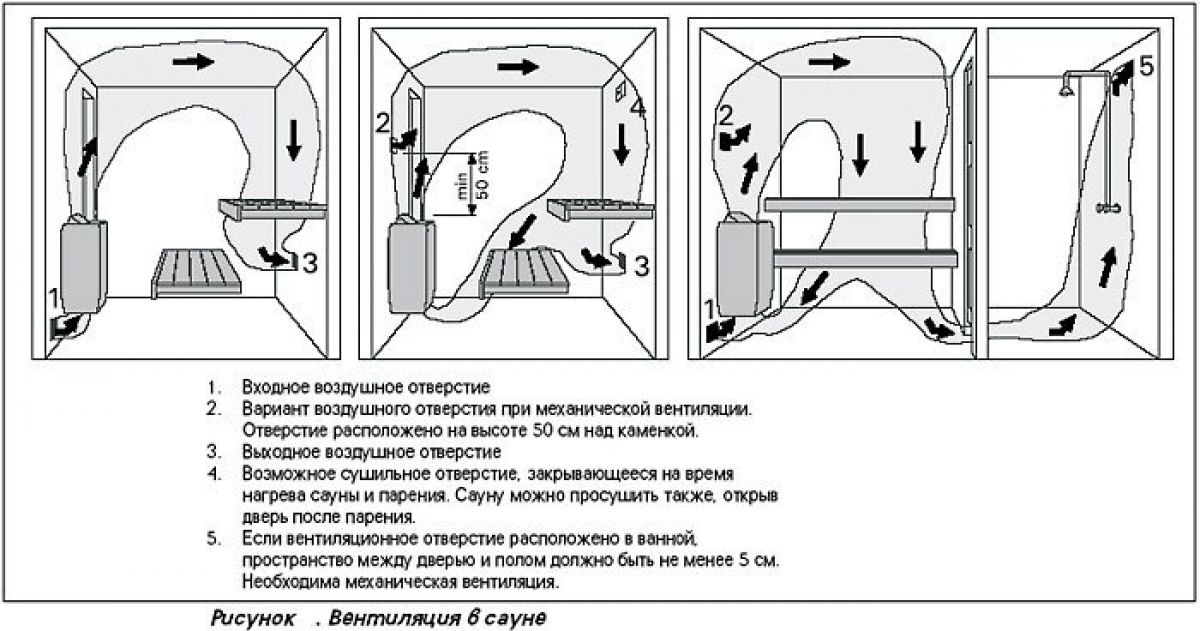

Еще один вариант обустройства вентиляции в сауне

Для этого входное отверстие располагают за печкой, пониже. Благодаря этому свежий воздух согревается и не так выстужает помещение. На противоположной от печки стене делают два вытяжных отверстия, которые объединяют одним вытяжным коробом. Одно отверстие располагают на высоте 1-1,2 м над полом, другое – под потолком. Оба отверстия должны иметь решётки и задвижки. Вытягиваемый воздух отводится в основную вентиляцию дома или сразу на крышу. Такая система вентиляции бани очень эффективно прогревает весь воздух помещения.

В отличие от бани в сауне воздух более сухой, и вентиляция в сауне не должна допускать остывания воздуха, но в тоже время в течение помывки  воздух должен обновляться 5-7 раз.

Для этого вентиляция сауны выполняется на высоте 50 см над электрокаменкой делают отверстие для притока свежего воздуха, а в противоположной стене, на 50 см ниже потолка устраивают вытяжное отверстие, через которое отработанный воздух уходит в выводящие каналы вентиляционной системы квартиры (дома). Приточное отверстие, как правило, нерегулируемое. А вытяжное оборудуется задвижкой.

Если вентиляционная система в сауне и бане выполнена по всем правилам, то вы будете себя чувствовать в парилке комфортно и уютно на продолжении длительного времени.

Для того, чтобы вентиляционная система в вашей бане работала надежно и обеспечивала такую циркуляцию воздуха, благодаря которой в парном помещении поддерживалась бы оптимальная температура и влажность и при этом сохранялся бы лечебный эффект сауны, а материалы не подвергались бы разрушению от воздействия влажности и высоких температур, необходимо не только соблюсти при строительстве и оборудовании помещений бани перечисленные здесь требования, но и использовать изделия из соответствующих материалов, изготовленные надежными производителями.

В ассортименте предлагаемого к приобретению банного оборудования компания Русский Мастер обращает внимание потенциальных покупателей на постоянное наличие в продаже всех необходимых комплектующих, которые могут потребоваться при монтировании вентиляционных систем в саунах и русских банях. У нас есть такие изделия, как заглушки, тройники, хомуты, шиберы, решетки, воздуховоды. Отдельно стоит упомянуть изготовленные из сосны и ольхи вентиляционные диффузоры для саун.

О том, как правильно организовать вентиляцию в парилке вашей бани ли сауны, специалисты компании Русский Мастер с удовольствием проконсультируют вас и помогут подобрать все необходимые комплектующие.Мы ждем вас у нас в офисе!

Как сделать вентиляцию в бане своими руками: видео, чертежи и схема

Посещение парной способствует общему оздоровлению организма человека. Утверждение это верно только в том случае, если сделана правильная вентиляция в бане, и в помещении созданы определённый температурно-влажностный режим и соответствующая атмосфера. Особый микроклимат достигается, в том числе и применением качественных строительных и отделочных материалов. Лучшей по всем показателям является, несомненно, деревянная баня, построенная из цельного бруса или бревна.

Создание здоровой атмосферы во всех помещениях такого заведения возможно только при обеспечении достаточного воздухообмена. Согласно требованиям СанПиН 2.1.2.1002-00 за час в парной, моечной, предбаннике и в комнате отдыха атмосфера должна обновиться не менее трёх раз. Воздухообмен предполагает поддержание баланса поступления и оттока воздуха в помещениях бани.

Вентиляция для бани оборудуется в строгом соответствии с требованиями СНиП 41-01-2008. В нормативном документе подробно расписаны правила и методика проведения расчётов систем воздухообмена для жилых, общественных и производственных помещений. Проектные организации и строительные компании обязаны в процессе проведения работ придерживаться упомянутого руководства.

Схема устройства вентиляции в бане

Особенно важна хорошая вентиляция, если баня оборудована газовыми, жидкостными или твёрдотопливными котлами. В процессе работы таких устройств из помещения происходит отбор воздуха для поддержания горения.

Отсутствие или неисправность систем воздухообмена может привести к недостатку кислорода для дыхания людей. Недостаточная вентиляция может служить причиной образования конденсата на стенах и оборудовании, развитию колоний плесневых грибков и гнилостных бактерий.

Вернуться к оглавлению

Содержание материала

Основы проектирования систем вентиляции

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

• размеры и назначение помещений;
• тип и размещение отопительных приборов и водонагревательных устройств;
• предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

В подавляющем большинстве случаев в частных парных используется примитивная система воздухообмена. В её составе два отверстия: через одно из них расположенное в нижней части стены помещения происходит приток воздуха снаружи. Другое отверстие, расположенное под потолком, необходимо для вытяжки. Расчёт для такой системы будет состоять в определении диаметров входного и выходного каналов.

Правильная вентиляция бани должна обеспечивать достаточную циркуляцию воздуха при сохранении температурного и влажностного режима, а также удаление неприятных запахов, угарного и углекислого запаха. При достаточном воздухообмене парная и другие помещения в кратчайшие сроки просыхает без образования конденсата на стенах и оборудовании.

Схема устройства и оборудования правильного воздухообмена и вентиляции в бане

При проведении расчётов учитывается объём помещения, который вычисляется по формуле как произведение длины, ширины и высоты помещения. Нормативной документацией для объектов такого рода установлена кратность обновления атмосферы, равная трём. Объём умножается на этот показатель, и в результате получается минимально необходимая производительность вентилятора для принудительной системы.

Диаметр приточного и вытяжного отверстия при естественном воздухообмене обычно определяется опытным путём. В каналы устанавливаются заслонки на шарнирах, которые обеспечивают регулирование потоков. При слишком быстрой утечке тепла из помещений проходное сечение уменьшается, при недостатке свежего воздуха, напротив, — увеличивается.

Заслонка отверстия вентиляцииВернуться к оглавлению

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Вернуться к оглавлению

Особенности создания качественного воздухообмена для разных помещений

Баня представляет собой целый комплекс из нескольких комнат, расположенных, как правило, одна за другой. Помещения имеют разное назначение, которое обозначается их названием. Основная задача систем воздухообмена – это обеспечение комфортных условий пребывания посетителей.

Вентиляция парной бани необходима для поддержания особого микроклимата, оказывающего мощный оздоровительный эффект на человека. Постоянная циркуляция воздуха в этом помещении необходима для удаления продуктов сгорания от печи и углекислого газа, образующего в результате дыхания человека. В парной может применяться системы вентиляции естественного или принудительного типа.

Устройство вентиляции парной в бане

Приточная часть обычно представлена в виде отверстия в нижней части наружной стены или перегородки между парной и предбанником. Канал закрывается декоративной решёткой и может перекрываться заглушкой. Приточное отверстие обычно располагают по возможности ближе к печи каменке для быстрого нагрева, поступающего в помещение воздуха. Вытяжка может располагаться под потолком на противоположной стене.

Рациональное взаимное размещение приточной и вытяжной части системы позволяет получить оптимальное распределение воздушных потоков. Принудительная вентиляция парилки с вытяжным электрическим вентилятором может иметь ручное и автоматическое управление. В первом варианте включение и выключение системы выполняет сам посетитель парной по мере необходимости.

Электрический вентилятор, установленный в парилке для лучшего воздухообмена

Автоматизированная система управления работает по сигналу от датчиков, которые контролируют показатели температуры и влажности в одной или нескольких точках. Стоимость такого оборудования высокая, но она оправдывает себя. С помощью такой системы достигается наиболее точное соблюдение режима при значительном уменьшении потребления топлива, используемого для обогрева бани.

Вентиляция в комнате отдыха также может быть как естественной, так и принудительной. Наиболее часто применяемая схема — комбинированная с системой воздухообмена других помещений. Иными словами, воздух в комнату отдыха поступает через приточный канал, а отводится из неё в парную или другое служебное помещение, например, санузел. В таком случае вытяжка из этих помещений должна быть оборудована вентилятором.

Устройство общей системы вентиляции всех помещений баниВернуться к оглавлению

Выполнение работ по установке систем вентиляции

По окончании проектных и расчётных операций осуществляется подготовка к монтажу оборудования. Самый простой вариант – естественный воздухообмен: в стенах в процессе выполнения строительных работ оставляются отверстия нужного диаметра. Весь монтаж вентиляции в бане сводится к установке металлических или пластиковых воздуховодов. Со стороны улицы на приточную часть устанавливается вентиляционная решётка.

Вытяжная часть комплектуется регулируемой заслонкой шибером. Место установки её определяется с учётом обеспечения оптимальных воздушных потоков с одной стороны и свободного доступа к ней. Электрические вентиляторы устанавливаются со стороны улицы, а органы управления — выключатели в помещениях с невысокой влажностью: предбанник или комнате отдыха.

В процессе использования бани действию высокой влажности подвергаются все строительные конструкции. Качественная вентиляция пола бани в подавляющем большинстве случаев наличием в цоколе отдушин. Через них к деревянному настилу поступает свежий воздух, который и позволяет хорошо его просушить. В некоторых схемах эти элементы являются приточной частью общей системы вентиляции.

Отдушины в цоколе фундамента

Для того чтобы сделать вентиляцию в бане своими руками без привлечения специалистов, нужно выполнить ряд действий. Прежде всего, подбирается наиболее рациональная схема воздухообмена. В этом вопросе следует прислушаться к рекомендациям опытных специалистов. Общий совет: приточное отверстие должно располагаться как можно ближе к печи, а вытяжное — в дальнем углу.

Полностью процесс монтажа системы вентиляции можно посмотреть на предложенном видео

Просмотр поможет составить точное представление о последовательности проведения работ.

Практика показывает, что монтажные операции по установке элементов системы вентиляции сравнительно просты и могут быть выполнены своими руками без привлечения квалифицированных специалистов.

Схема вентиляции в парилке русской бани. Обновлено 19.02.2020

Содержание:

1. Особенности и задачи банной вентиляции
2. Виды банной вентиляции
3. Схема естественной вентиляции в парной русской бани
4. Схема принудительной вентиляции в парилке бани
5. Вентиляция пола
6. Варианты комбинированной вентиляции

От того, насколько грамотно организована вентиляция в парилке русской бани, зависят не только комфорт во время банных процедур, но и безопасность.

От того, насколько грамотно организована вентиляция в парилке русской бани, зависят не только комфорт во время банных процедур, но и безопасность. В процессе парения параметры влажности и температуры воздуха существенно повышаются, и без притока свежего воздуха уровень кислорода в небольшом помещении парной снижается очень быстро. Это обстоятельство может представлять собой нешуточную угрозу для здоровья вплоть до отравления.

Обеспечить качественный воздухообмен со своевременным выведением из помещения бани углекислого газа и избыточной влажности очень просто. И в этой статье мы перечислим оптимальные способы устройства вентиляции без лишних усилий и трат.

Особенности и задачи банной вентиляции

Специалисты компании «Теплодар», выпускающей печи и комплектующие для бань, предлагают ряд рекомендаций для правильного обустройства вентиляции в бане.

1. Схема вентиляции должна быть качественно организована, чтобы избежать появления сквозняков. В частности, необходимо следить за тем, чтобы воздушные потоки не расслаивались. Это означает, что прохладный воздух может находиться только внизу — возле пола, а на высоте, на которой располагаются полки, холодные воздушные потоки должны быть исключены.
2. Для организации вентиляции в парной русской бани рекомендуется использовать только качественное современное оборудование.
3. Важно обеспечить не только постоянный приток свежего воздуха с улицы, но и вывод прогретого влажного наружу.
4. Полы помещения тоже должны находиться в поле действия вентиляции, иначе от постоянной сырости они быстро придут в негодность, и их придется постоянно ремонтировать.

Основная задача банной вентиляционной системы — обеспечивать помещение парилки свежим воздухом, а по окончании процедур — способствовать быстрому и естественному высыханию воздуха и всех поверхностей.

Также постоянная влажность может привести к появлению грибков и плесени, что является недопустимым и с точки зрения гигиенических норм.

Виды банной вентиляции

Важно обеспечить не только постоянный приток свежего воздуха с улицы, но и вывод прогретого влажного наружу.

Существует три варианта организации вентиляционной схемы:

• естественная,
• принудительная,
• комбинированная.

При выборе естественной схемы воздухообмен обуславливается воздушной конвекцией — физическим явлением, основанным на разнице в температурах воздуха на улице и внутри помещения. Теплый воздух поднимается к потолку помещения парной, холодный — опускается вниз.

При невозможности обеспечить в парилке естественный воздухообмен необходимо обустроить принудительную вентиляцию, при которой уличный воздух будет попадать в помещение посредством вентилятора, а затем по похожей схеме выводиться из помещения.

Схема естественной вентиляции в парной русской бани

При наличии возможности организовать естественную вентиляцию, необходимо обустроить все так, чтобы воздушный поток с улицы мог свободно входить в помещение, вытесняя нагретый влажный воздух наружу.

Когда, поднявшись вверх, теплый воздух выходит на улицу, в помещении парной давление снижается, что способствует затягиванию новой порции свежего воздуха снаружи. Поэтому приточное вентотверстие необходимо располагать под вытяжным.

Для оборудования естественной вентиляции применяются форточки, дымоход печи, продухи. В брусовых банях и саунах воздух поступает через межвенцовые зазоры, в других вариантах — через приоткрытую дверь парилки и предусмотренные вентотверстия. Чтобы регулировать воздушный поток, на продухи и форточки устанавливают специальные решетки.

Схема принудительной вентиляции в парилке бани

Специалисты рекомендуют регулировать скорость поступающего с улицы холодного воздуха, установив на вентиляционные продухи специальные решетки, ламели которых могут менять свое положение, тем самым уменьшая или увеличивая приток воздуха. Управлять такими системами можно при помощи дистанционного пульта.

Важно следить, чтобы скорость воздушного потока не превышала 0,3 метра в секунду, иначе возникнет сквозняк. Лучше, если воздух будет перемещаться медленно.

Принудительная банная вентиляция подразделяется на несколько видов:

• вытяжная — один вентилятор на вытяжном вентотверстии, выводящий нагретый воздух и избыточную влагу на улицу;
• приточная — один вентилятор на входном вентотверстии, обеспечивающий помещение свежим воздухом;
• приточно-вытяжная — вентиляторы на обоих отверстиях.

В последнем варианте процесс вентиляции может быть полностью автоматизированным.

Если отсутствует техническая возможность правильно организовать естественный воздухообмен, как вариант, можно сделать вентиляцию в парилке бани своими руками по басту, подразумевающую приток свежего воздуха из-под печи. Уличный воздух поступает под работающую печь через вентиляционную трубу, а лишний объем воздуха в помещении вытесняется через выведенный наружу короб, располагающийся на высоте 20-30 см от пола. Печь в данном случае выступает в роли теплового насоса, поэтому, как только она потухнет, работа вентиляции прекратится.

Все вентиляционные отверстия стоит оснастить заслонками, чтобы во время протапливания бани была возможность герметизировать помещение. Размеры вытяжного и приточного вентотверстий должны совпадать, также возможен такой вариант, чтобы вытяжное отверстие было чуть шире.

Вентиляция пола

Для этого уже на этапе закладки фундамента на противоположных торцах цоколя бани оставляются небольшие отдушины. Еще два отверстия для вентиляции оставляют возле противоположных стен парной. Их лучше закрыть решетками, чтобы внутрь не пробирались грызуны из подпола.

Когда устанавливается печь, чистовой пол немного приподнимают над поддувалом, это позволяет организовать эффективную вытяжку. Доски пола настилаются таким образом, чтобы между ними было расстояние в 0,5-1 см.

Варианты комбинированной вентиляции

Схемы вентиляции можно успешно комбинировать и достигать при этом неплохих результатов. Ниже мы предложим несколько примерных вариантов, как это может осуществляться.

1. Отверстие для входящего воздушного потока оставляют за печью, на высоте 50 см от поверхности пола. Выходное — на противоположной стене, отступив от пола 30 см, и встраивают в него вентилятор. Это обеспечивает равномерный прогрев воздуха в парной.
2. Оба вентиляционных отверстия обустраивают на одной стене. При этом воздух входит через отверстие, которое располагается ближе к полу, а выходит — через отверстие на стене над ним, в котором работает вытяжной вентилятор. В этом случае движение воздуха идет по следующей траектории — холодный поток входит в помещение, ударяется о печь, нагревается от нее и выходит через вытяжку.
3. Входное отверстие размещается сразу за печью на уровне 20 см от пола, а выходное, с вентилятором, находится на противоположной стене на такой же высоте. Уличный воздух поступает в парилку, пропускается через печь и затем выводится на улицу через вытяжной вентилятор

Примеры разнообразной организации вентиляции в парилке и монтажа банных печей своими руками можно увидеть на видео и схемах на нашем сайте.

Специалисты компании «Теплодар», основываясь на большом опыте работы, уверены, что лучший вариант, как сделать вентиляцию в парной бани —приточно-вытяжной.

При этом рекомендуется ориентироваться на следующие показатели, рассчитывая соотношение мощности печи и сечения вентиляционных люков:

• При объеме парилки в 4-6 кубических метра размер люка должен быть 100х100 мм.
• В парной на 8-12 м³ — 150х150 мм.
• В помещении 14-18 м³ — 200х200 мм.
• В парилке на 20-30 м³ — 300х300 мм.

Если вы хотите обустроить банную вентиляцию у себя на участке своими руками, просто позвоните нам. У нас вы сможете купить все необходимое оборудование, которое позволит эффективно организовать вентиляционную схему любой сложности. Шиберы обеспечивают нормальный выход дыма от банной печи, усиливают тягу, препятствуют противотяге и влиянию неблагоприятных атмосферных явлений. Вентиляторы устанавливаются на приточных и выходных отверстиях вентиляционной системы.

Также компания «Теплодар» предлагает качественные печки для бани во всем многообразии дизайна и функционала: газовые, дровяные, электрические, угольные.

Наши сотрудники помогут подобрать необходимое оборудование и аксессуары для бань и саун в четком соответствии с вашими потребностями и бюджетом.

схема и устройство, в русской бане и сауне, парилки, стен и пола

Баня обладает весьма специфическим климатическим режимом в период использования: высокая температура, влажность и наличие водяного пара.

В остальное время в бане чаще всего сохраняется температурный режим, соответствующий уличному.

В статьях на нашем сайте уже не раз затрагивалась тема: почему так важна вентиляция, и как её сделать своими руками.

Поэтому здесь мы предлагаем вашему вниманию схемы организации проветривания. Это необходимо для понимания принципов работы той или иной вентиляционной системы.

Схема вентиляции в бане зависит от ее типа

Схема вентиляции в бане зависит от её типа — есть своя специфика для:

• русской бани;
• финской сауны.

Такое деление обосновано тем, что для финской бани важно сохранение высокой температуры в сочетании с низким уровнем влаги, то есть в сауне должен быть так называемый «сухой пар».

Дополнительно вентиляционная система имеет свои особенности в таких отделах как:

1. парилка;
2. моечная;
3. предбанник.

Отдельного упоминания заслуживает вентилирование пола.

Узнайте больше про вентиляцию в 8 разных видах бань.

Вентиляция сауны: схема финской

Вентиляция сауны: схема финской бани представляет собой связь двух компонентов системы:

• необходимость проветривания конструктивов стен;
• комбинированная или принудительная вентиляция помещения сауны.

Вентиляция парной в первую очередь необходима для регулировки температуры.

ВАЖНО. Создание потоков воздуха внутри стен обеспечивает сохранность и просушку утеплителя, пароизоляции от воздействия избыточной влаги и пара. Это позволяет существенно продлить срок службы строения.

Вентиляция стен обеспечивается организацией контробрешетки, как это представлено на схеме ниже:

Пирог каркасной стены. Подробнее про утепление каркасных стен смотрите здесь.

Устройство комбинированной приточно-вытяжной системы обходится дешевле, чем использование механической (принудительной). Естественная вентиляция обеспечивается законами физики: движение воздуха происходит из-за разницы давления внутри помещения и снаружи.

Естественная приточно-вытяжная вентиляция сауны

Организуется с помощью аэрации помещения сауны и обеспечивается путем устройства приточных и вытяжных отверстий. Причем приточные отверстия располагаются внизу (желательно в углу у печи), т.к. холодный воздух всегда располагается внизу; а горячий воздух внутри сауны поднимается вверх и выдавливается через вытяжные отверстия наружу.

1- продух в фундаменте
2- вытяжное отверстие для отработанного воздуха
3- регулируемое вент. отверстие
4- задвижка для регулирования вытяжки
5- вентиляционный короб
Разъяснение картинки схемы смотрите также в видеоролике в конце статьи

Именно так происходит воздухообмен. Регулировка происходит с помощью специальных заглушек, которые позволяют контролировать ток горячего воздуха. Дополнительно рекомендуется установить термометр, который обеспечит точный контроль за температурой в сауне.

СПРАВКА. Такая замена воздуха в сауне должна происходить не менее 5-6 раз за час.

Принудительная вентиляция сауны

Использование принудительной системы в финской сауне оправдано: ведь сауна предъявляет высокие требования к концентрации влаги и пара.

Поэтому желательна установка вентиляторов и вентиляционных коробов, которые смогут обеспечить устранение излишней влаги из помещения сауны.

если поставить вентилятор в точку «а» — будет приточная, если в точку «б» — будет вытяжная система
(для подробного разъяснения схемы смотрите видео внизу статьи, с 2мин.22сек.)

Вентиляторы рекомендуется приобретать в комплекте с защитными решетками.

СПРАВКА. Вентилятор устанавливается на вытяжное отверстие, чтобы вместе с горячим воздухом выходила избыточная влага. Приточное отверстие должно сохранять режим естественного притока холодного воздуха, добавление механического воздействия может привести к быстрому выхолаживанию сауны.

Вентиляция бани: схема в русской бане

Как и в случае в финской сауной различают естественную и механическую вентиляцию, и в виду того, что баня не предъявляет особых требований к влажности, то зачастую достаточно организации вентиляционной системы по первому варианту.

Например, если вы нуждаетесь только в просушке небольшой бани после её использования, подойдет такой простой вариант, как залповая вентиляция. Как это работает? Необходимо открыть настежь входную дверь и окно на противоположной стене, возникающий поток воздуха очень быстро высушит все помещения.

СПРАВКА. Если вы предполагаете использовать баню и в зимний период, то одной естественной вентиляцией не обойтись.

Отдельная парилка

Когда речь идет о раздельной бани (имеется отдельные парная, моечная и предбанник), то принцип вентиляции не отличается от аналогичной схемы в финской сауне. Имеется несколько распространенных схем, которые различаются местами расположения приточных и вытяжных отверстий.

Приточное отверстие располагается около печи (каменки) на уровне 40-50 см от пола, а вытяжное устанавливается на стене, противоположной входу в парную и на том же уровне, что и приточное. Но дополнительно комплектуется вентилятором для принудительной вытяжки. Нагрев холодного воздуха происходит от печи, после чего он нагревается и поднимается вверх, а после остывания – опускается вниз и вытягивается вентиляционной системой.

схема объясняется в видео ниже с 4 минуты 37 секунды

Оба отверстия располагаются на одной стене, противоположной от печи. Входное отверстие располагается в 20-30 см от пола, а выходное – на таком же расстоянии от потолка. На вытяжное отверстие, как и в первом варианте, устанавливается вентилятор. Воздух нагревается после соприкосновения с каменкой, после чего цикл повторяется.

См. видео ниже с 5:53 минуты

Важно! Схема, где приток и вытяжка на одной стене, является самой худшей из всех возможных!

Отдельного упоминания заслуживают системы, где печь имеет поддувало, в этом случае размещается дополнительно приточное отверстие около печи.

разъяснение схемы на видео ниже, начинается с 7:50 минут

Термометр + гигрометр

Мы рекомендуем использовать термометр + гигрометр для контроля таких показателей как:

• температура;
• влажность.

С помощью данных с этих приборов можно осуществлять регулировку заглушек вентиляционных отверстий или время работы вентиляторов.

Помывочная

Помывочная русской бани требует в обязательном порядке применения принудительной вентиляции, этим обеспечивается:

1. удаление излишней влаги;
2. устранение неприятных запахов;
3. сушка помещения моечной.

Вентиляция бани: схема отдельных парилки и помывочной

Парилка с помывочной вместе

Объединенная парилка в помывочной вместе позволяет избежать применения нагревателей воздуха, также как и в парной, приточные отверстия можно расположить около печи, что будет способствовать его нагреву. Можно использовать схемы для парилки, данные выше.

Предбанник

Для вентилирования предбанника достаточно проветривания с помощью открытых окон и дверей. При желании можно дополнительно предусмотреть отдушины, перекрываемые заглушками. Лучше всего ставить их по диагонали помещения и не забывать принцип: откуда взяли воздух, туда и отдали. То есть, взяли с улицы, отдали на улицу, а не в помещение (и наоборот).

Схема всей бани

Данная схема более подробно объясняется на этой странице.

Вентиляция пола в бане: схема работы

Вентиляция пола в бане требует особого внимания, ведь большое количество воды без достаточно просушки помещения может способствовать образованию гнили и плесени. Она устраивается путем организации черного и чистового пола. Особенно это актуально, если вытяжка холодного воздуха из бани устроена через щели в полу (для проливного пола).

Полезное видео

В данном ниже ролике разъясняются картинки некоторых схем, показанных выше:

Вывод

Иногда проект бани, а точнее расположение помещений в ней не позволяет ограничиться только естественной вентиляцией, поэтому избавиться от воздуховодов совсем не получится. В качестве альтернативы мы можем предложить вам их прокладку на чердачном помещении. Но это требует специальных знаний, иначе есть риск ошибиться в расчетах.

ОСТОРОЖНО. Не используйте для вентиляции пластиковые трубы (особенно в парной), под действием высокой температуры они могут деформироваться, а также выделять вредные для человека вещества.

Благодаря нашей статье вы ознакомились с большинством самых популярных схем организации вентиляции в бане, с помощью которой можно сделать вывод: заняться вентиляцией самостоятельно или заключить договор подряда со специализированной организацией).

Смотрите также материал про вентилирование парилки в разделе сайта о вентиляции в бане.

нормы, цена, проектирование, монтаж — «ЕвроХолод»

Вентиляцию бани или сауны «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с вентиляцией, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Даже если баня выполнена из самого качественного дерева, без полноценной системы воздухообмена она придет в непригодность уже через 3-4 года. Да и за этот промежуток времени вряд ли кто-то захочет наслаждаться постоянной сыростью, неприятным запахом и нехваткой свежего воздуха в парилке. Как технически правильно обустроить вентиляцию в сауне своими руками: устройство и схемы – все эти нюансы узнайте прямо сейчас.

Нужна ли вентиляция в сауне

В парной, где люди потеют, воздух за несколько минут становится супервлажным. Дышать в такой обстановке крайне трудно. Намного легче, если циркулируют сухие воздушные массы. Поэтому вентиляция просто необходима в сауне для того, чтобы регулировать уровень влажности и подачу свежего кислорода. При отсутствии вентиляции во время процедуры теплый воздух будет подниматься наверх, а холодный – скапливаться внизу, что однозначно не принесет пользу здоровью. А еще, если нет вентиляционных каналов, в сауне скапливаются неприятные запахи и существует риск отравления накопленным угарным газом.

Зачастую к помещению сауны еще прилегают душевая и комната отдыха. Если они не оснащены воздухоотводами, повышается уровень влаги. Результат – трудно обсушиться или вытереться. Со временем на стенах и потолке появится плесень и грибок, конструкции из дерева загниют. Сауна прослужит не 15-20 лет, а всего 4-5.

Какую систему вентиляции выбрать для сауны

Вентиляция для такого типа помещений может быть трех видов:

• механическая;
• естественная;
• комбинированная.

Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.

Правильная вентиляции в сауне: 3 важных момента

• Подбирать сечения труб нужно исходя из стандартных расчетов: на 1 м3 сауны необходимо 24 см площади поперечного сечения.
• Отток и приток нельзя размещать строго напротив.
• На отдушины парилки необходимо устанавливать специальные вентзадвижки, с помощью которых можно контролировать воздушные потоки.

Естественная вентиляция в парной

Такой вид вентиляции наиболее популярный, так как он подходит для большинства помещений, безопасный, эффективный и устройство обойдется недорого. Нужно тщательно подбирать места в помещении для ветканалов – учитывается площадь сауны, высота потолков, расположение печки и, конечно же, материалы, из которых изготовлено здание.

Важно! Вентиляционные отверстия должны располагаться на разной высоте. Входной канал – на 20-25 см от пола, а выходной – на 25-35 см от потолка. Также важно выбрать такое место для отверстий, чтобы они гармонично смотрелись с внешней стороны бани, не сильно выделялись на стенах фасада.

Приблизительные размеры отверстий 320-410 кв. см., но специалисты советуют делать их лучше больше, чем меньше. Если процесс циркуляции воздуха в помещении слишком быстрый и температура в бане быстро снижается, отводы нужно прикрывать специальными заслонками – вращающимися клапанами, вентиляционными и регулируемыми решетками. С точки зрения эстетичного вида сауны лучше использовать декоративные заслонки.

Вентиляция в сауне с электрокаменкой

Приток свежего воздуха к печи осуществляется специальным каналом, который должен располагаться под полом, а воздухоотвод поближе к ней. Короб для отверстия устанавливают на 1/4 больше площади сечения дымохода. Поступать кислород должен только с улицы. Вентиляцию можно соорудить собственноручно. Для этого, первым делом, вдоль плинтуса монтируется короб, выходящий на улицу. С внутренней стороны он закрывается решеткой, а с наружной – сеткой, для того, чтобы в парную не попали насекомые или мелкие вредители.

Внимание! Отток воздушных масс производится с помощью вытяжного канала, который располагается по диагонали от приточного. Он устанавливается на высоте 25-30 см от пола. Далее отвод поднимается вверх к потолку и выводится на улицу. Для работ лучше использовать трубы из пластика. Такая конструкция обеспечит парной качественную вентиляцию.

Комбинированная вентсистема

Если парная имеет особенную конструкцию строения, то не всегда в таком помещении можно обустроить естественную систему воздухообмена или механическую вентиляцию. К примеру, если в сауне три смежные стены с другими помещениями, то входной и выходной отводы могут быть размещены только на одной стороне.

В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне. Но у такого способа есть недостаток – иногда процесс воздухообмена может быть слишком интенсивным, и его можно контролировать только при помощи специальных заслонок на отводах.

Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.

Распространенные ошибки при монтаже вентиляции

Прежде, чем начать самостоятельное возведение сауны, обязательно следует задуматься о том, как сделать вентиляцию в сауне, поскольку от нее зависит многое. Очень важно расположить правильно вентиляционные отверстия, а также избежать распространенных ошибок, которые совершаются неопытными мастерами при прокладке воздухообмена. Как было сказано выше, недопустимо устанавливать вентиляционные отверстия напротив друг друга. При таком расположении отверстий в сауне невозможно будет находиться, поскольку горячий воздух уйдет наверх, тогда как по ногам будет гулять сквозняк.

Нельзя оставлять только одно отверстие под потолком, поскольку никакого смешения воздушных масс в помещении не получится. В данном случае сауна будет представлять собой парник без малейшего проникновения свежего воздуха. Не стоит проделывать отверстия по схеме: у потолка выходное, у пола – приточное. В данном случае хозяину сауны придется потратить немало дров для необходимого отопления помещения, при этом прогреваться оно будет очень долго. В случаях, когда такое отверстие было сделано, его обязательно следует снабдить задвижкой. Применение задвижки бывает удобно в случаях, когда воздух в помещении сильно накалился и температуру необходимо быстро снизить.



Расположение вентиляционных отверстий

Правильная вентиляция в сауне, в первую очередь, зависит от грамотного расположения воздуховодов. Не стоит откладывать план установки воздуховодов непосредственно до момента их прокладки. Планировать их расположение необходимо на этапе проектирования всей сауны.

Существует несколько вариантов их расположения:

• первый вариант предполагает размещение двух отверстий напротив друг друга. Во время проведения работ по настилу пола между досками рекомендуется оставлять небольшие зазоры, а также оставить два отверстия, размещенных в противоположных углах. Эти отдушины необходимо закрыть решетками. Такой вариант позволяет свежему воздуху проникать в сауну естественным образом;
• второй вариант предполагает размещение входного отверстия у пола за печкой, а выходных – на противоположной стене под потолком и внизу. Часто выходные отдушины соединены общим коробом, при этом их обязательно следует оснастить задвижками;
• Третий вариант предполагает установку входного отверстия на полметра выше печи. Выходное отверстие в этом случае следует сделать на противоположной стене, чуть ниже размещения входного. Они ни в коем случае не должны быть на одной линии. Для такой системы необходимо дополнение вытяжки вентилятором. С его помощью прогреть помещение удастся куда быстрее;
• четвертый вариант предполагает размещение вентиляционных отверстий напротив друг друга на высоте 30 см от пола. Разумеется, при таком раскладе систему следует дополнить специальными устройствами, такими как дефлектор или вентилятор.

Вне зависимости от того, какое устройство вентиляции в сауне выбрано, добиться лучшего результата позволит дополнение каждого воздуховода задвижкой. В период прогревания помещения задвижку можно закрыть, таким образом, теплый воздух не будет выходить, и сауна прогреется намного быстрее. В случае, когда температура воздуха стала невыносимой, задвижку можно открыть и экстренно проветрить помещение.

Вентиляция в русской парилке

Как известно, русские бани или парилки чаще всего сооружаются из бруса или бревен. В этом случае вентиляция осуществляется естественным путем с помощью отверстий, которые образуются при неплотном укладывании нижних венцов строения. В этом случае обустройства дополнительной вентиляции не требуется. Проветривание помещения происходит посредством открывания двери. Секрет русской бани состоит в том, что поддувало печи расположено несколько ниже белого пола, тогда как печь максимально приближена к входной двери. Однако вентиляция в данном случае может осуществляться исключительно при наличии огня. Поэтому в банях по-черному она устраивается несколько иначе.

Финская сауна

Всем известно, что финская сауна предполагает наличие в помещении сухого раскаленного воздуха. Разумеется, вентиляция в финской сауне предназначена для поддержания необходимой температуры. Исходя из этого, многие начинают задумываться, нужна ли вентиляция в сауне такого типа? Само собой, нужна. С ее помощью в помещении обновление воздуха происходит 5-8 раз в течение одного часа. Обустройство вентиляции в данном случае ничем не отличается от обустройства в русской бане.



Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Вентиляцию бани или сауны «ЕвроХолод» реализует на вашем объекте «под ключ». По вопросам, связанным с вентиляцией, звоните по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Вентиляция в бане

Грибок, плесень, неприятный запах – спутники влажных помещений с отсутствием циркуляции воздуха. Чтобы попариться на благо здоровью, вентиляция в бане должна быть выполнена правильно. У всех составляющих банного комплекса – парилки, мойки, предбанника – есть особенности, свои требования к температурному режиму, к проветриванию. Самым сложным и опасным помещением является парная, где такие факторы, как угарный газ и перегретый воздух, без воздухообмена могут нанести урон здоровью.

Как сделать вентиляцию бани?

Существуют основные требования к циркуляции воздуха и воздухообмену при строительстве как жилых, так и нежилых объектов. Еще на этапе проектирования проекта бани нужно учитывать следующее:

1. Обязательное присутствие циркуляции – притока и оттока воздуха, производимой в равном количестве и в нужном направлении.
2. Стояк вытяжной вентиляции устанавливается выше кровли как в случае устройства принудительной, так и естественной вентиляции как при монтаже снаружи, так и внутри помещения.
3. В принудительном воздухообмене приточное отверстие устраивается на высоте не менее 2-х метров от уровня грунта.
4. Для правильной вентиляции бани вытяжка из предбанника прокладывается через моечное отделение.
5. При использовании для нагрева воды прибора, работающего на газу, вытяжной канал для него выполняют отдельно.
6. Горячий воздух, выводящийся из парильного помещения, желательно применять для обогрева других составляющих бани.
7. Совмещение систем принудительной и естественной вентиляции повышает эффективность воздухообмена.
8. Поступление и отвод воздуха в течение часа должно в 2-3 раза превышать объем для всех помещений бани, а для парилки – в 5-10 раз.

Вентиляция парилки бани

Вентиляция парилки бани обычно проводится естественным воздухообменом. Для этого достаточно в помещении выполнить 2 отверстия. Первое располагают ближе к полу, через него будет поступать свежий более холодный воздух. Причем размещение производится поближе к обогревателю – каменке, электрическому или газовому прибору. Холодный воздух быстро прогревается, насыщается углекислым газом, влагой и уже как загрязненный уходит через второе отверстие, расположенное на противоположной стене под потолком.

Вентиляция парной в бане выполняется для повышения комфортности пребывания. В нужный момент отверстия можно закрыть задвижками, довести температурный режим до необходимого значения и вновь открыть их. Человек, принимающий процедуру, сам регулирует проветривание.

Для достижения равномерности прогрева всей парилки рекомендуется выполнять не одно вытяжное отверстие, а два. Нижнюю вытяжку располагают под верхним отверстием на расстоянии до 1 метра и соединяют их коробом. При прогреве парной оба отверстия закрыты задвижками. При достижении нужной температуры открывается нижняя задвижка. Воздух хорошо перемешивается и вместе с тем не так быстро охлаждается, как если бы открыто было только верхнее отверстие. После процедур открываются обе задвижки. Помещение полностью проветривается.

Вентиляция в сауне и бане хорошо работает в парной, если применить вентилятор, установив его в вытяжном отверстии. Тогда над печью располагают приток, а отток выполняют немного ниже. Такая система работает эффективно, помещение быстро и, главное, равномерно прогревается. Вентиляция в деревянной бане (русской) осуществляется естественным путем через щели между нижними венцами постройки. Для улучшения воздухообмена ненадолго открывают внешнюю дверь, а сам процесс циркуляции производится через поддувало печи. Оно располагается чуть ниже уровня пола, а каменка устанавливается как можно ближе к входу.

Сечение отверстий для притока и оттока воздуха подбирается в зависимости от объема помещения. При неправильно подобранных размерах вытяжной и приточной вентиляции в бане может появиться повышенная влажность, которая ведет к размножению болезнетворных бактерий, грибков, или, наоборот, появятся сквозняки, а температуру будет невозможно поднять до требуемого уровня.

Вентиляция в фундаменте бани

Вентиляция в фундаменте бани закладывается в момент постройки здания. Отверстия для подачи воздуха устраиваются напротив друг друга, закрываются для предохранения от попадания мусора решетками. В полу помещения тоже монтируют выходы для притока воздуха, располагая их на противоположных концах. Циркуляция происходит естественным путем.

Вентиляция в предбаннике

Вентиляция в предбаннике бани выполняется с учетом правильного направления воздухообмена. Поток должен двигаться в сторону тамбура или туалета, чтобы, во-первых, неприятный запах канализации не попадал в предбанник, во-вторых, для отсечения холодного воздуха от входной двери.

Вентиляция в мойке (моечной)

Особенности помещения с избытком влаги обязательно учитывают при выборе системы вентиляции в мойке бани. Сырость и конденсат быстро разрушают отделочные материалы. Отвод воды осуществляют в канализацию, приток воздуха проводят через отверстия в полу, вытяжку размещают под потолком.

Нужна ли вентиляция в бане?

Конденсат на стенах и потолке, запах затхлости – признаки отсутствия циркуляции воздуха. А показателем неподвижности является неколеблющееся пламя спички, поднесенной к вытяжному отверстию. Отсутствие воздухообмена способствует процессам гниения, разрушения отделочных материалов. Попариться «на здоровье» и с комфортом не получится. Поэтому вентиляцию обязательно нужно устраивать.

Вентиляция с естественной циркуляцией воздуха

Аэрация

Самый простой и наименее затратный способ того, как сделать вентиляцию в бане – устройство естественной циркуляции воздуха, при котором не требуется закупать и устанавливать дорогостоящее оборудование. Все функциональные зоны бани объединяются общей системой вентиляции с выводом главного стояка на кровлю. При этом стараются чаще проветривать все помещения. По принципу конвекции более легким является теплое вещество в сравнении с холодным. Вентиляция в парилке выполняется согласно базовым законам физики. Влажная теплая среда замещается свежим потоком воздуха. Так проходит естественная циркуляция. Самопроизвольная аэрация происходит во всех помещениях бани. Через щели в рамах, дверных проемах, строительных конструкциях просачивается холодный воздух, вытесняя теплую загрязненную среду. В холодное время года, когда разница температур внутри и снаружи максимальна, воздухообмен увеличивается.

Давление ветра

Напор ветра тоже влияет на микроклимат в помещениях. Роль естественной вентиляции в бане исполняет существенная разница давлений с наветренной (зона повышенного давления) и подветренной стороны (зона разряжения) здания при большой скорости ветра. Свежий воздух поступает через зазоры в строительных конструкциях. Недостаточно построить здание из бруса и разместить в нем банный комплекс. Эта постройка нуждается в заделке щелей, в утеплении. Вентиляция каркасной бани должна проводиться не за счет притока холодного воздуха из зазоров, что вызывает сквозняки в помещениях, не способствует комфортности принятия водных процедур.

Принудительная вентиляция в бане

Если естественная аэрация недостаточна, то через небольшой промежуток времени в помещении скопятся отработанный воздух, продукты, выделяемые человеческим организмом под воздействием повышенных температур. Дышать станет нечем. В этом случае применяется принудительная вентиляция. Рассмотрим несколько видов принудительного воздухообмена.

Вытяжная система

Вентиляция в моечной бани состоит из вентилятора, а возможно, и фильтров очистки. Отработанный воздух проходит через вытяжное отверстие с установленным в нем вентилятором. Такая система эффективна и для туалета, бассейна.

Если для вывода отработанных потоков применяются только вытяжные устройства вентиляции в бане, то это приводит к созданию зоны пониженного давления, куда сразу устремляется холодный воздух. При повышенной циркуляции воздуха более 0,3 м/с возникают сквозняки.

Приточная система

Выполнение приточной системы вентиляции в банях позволяет исключить несанкционированный доступ холода. Основным компонентом ее является вентилятор, нагнетающий свежий воздух, повышающий давление, выдавливающий отработанную среду через вытяжные отверстия, зазоры под дверями, в щелях стен и потолка. В комбинации с нагревателем появляется возможность подачи теплого потока. При необходимости он может быть пропущен через фильтры очистки.

Приточно-вытяжная система

Правильная вентиляция в бане состоит из совмещения систем притока и оттока воздуха. Причем объемы нагнетания и удаления должны быть равными. Воздух из помещений с повышенным давлением будет поступать в зоны с разряжением. В туалете, размещенном в банном комплексе, создают пониженное давление принудительно, чтобы неприятный запах не распространялся по другим помещениям.

Принудительная вентиляция бань и саун может быть организована такими способами:



1. Полное замещение. Воздушный поток вытесняет загрязненный воздух через обратные клапаны.
2. Смешивание свежей и отработанных сред. В верхней части помещений устанавливаются диффузоры, через которые проходит воздух от приточного вентилятора, смешивается с загрязненной средой бани. Циркуляция улучшается.
3. Рекуперация. Для прогрева и вентиляции бани используется энергия нагретого воздуха, являющегося теплоносителем. Проходя через теплообменник (рекуператор), он отдает тепло, которое возвращается в технологическую цепь.

К вентиляции парной бани предъявляются повышенные требования. Это связано с возможностью превышения допустимой концентрации угарного газа и перегрева воздуха, что ведет к прямой угрозе жизни человека, но не к получению какой-либо пользы от банных процедур.



Чтобы в бане не было затхлости, сырости, застоя воздуха, все помещения комплекса должны быть оборудованы вентиляцией. Правильно выбранная система позволит вам проводить процедуры с комфортом.

8 лучших вытяжных вентиляторов для ванной 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Хороший вытяжной вентилятор — необходимая вещь в ванной, не только для устранения запахов, но и для правильного отвода горячего влажного воздуха, который накапливается во время принятия ванны или душа. Этот влажный воздух может привести к образованию плесени, коррозии арматуры и даже к повреждению окрашенных и деревянных поверхностей.

Во многих областях строительные нормы и правила требуют вентиляции в ванной, поэтому вам нужно знать правила, действующие в вашем районе. Выбирая вытяжной вентилятор для ванной, обязательно выбирайте тот, который соответствует размеру ванной комнаты. Вы также захотите решить, нужны ли вам какие-либо дополнительные функции, и важен ли для вас внешний вид вентиляционного отверстия или уровень шума.

Ниже вы найдете лучшие вытяжные вентиляторы для ванной, доступные на рынке.

Местные строительные нормы и правила

Ваши местные строительные нормы и правила могут требовать, чтобы все ванные комнаты имели вытяжной вентилятор, а также могут требовать, чтобы вентиляторы соответствовали определенной минимальной мощности вытяжки, а также другим требованиям.Важно проконсультироваться с вашим местным отделом разрешений.

Размер ванной

Важно выбрать вытяжной вентилятор, который соответствует размеру вашей ванной комнаты. Слишком маленький вентилятор не будет эффективным, но слишком мощный вентилятор может создавать неприятные сквозняки. В некоторых случаях может быть рекомендован второй вентилятор.

Звуковой рейтинг

Чем ниже уровень шума, тем тише вентилятор. Если вы планируете включать вентилятор только после быстрого душа, уровень шума вентилятора может быть для вас не важен.Однако, если вы хотите включить вытяжной вентилятор, принимая расслабляющую ванну, поищите вентилятор с рейтингом 1,0 или меньше.

Стиль

Большинство вытяжных вентиляторов имеют простую и дискретную решетку, но другие имеют более сложную или заметную конструкцию. Возможно, вы захотите найти ту, которая подходит к стилю вашей ванной комнаты.

Особенности

Некоторые вытяжные вентиляторы для ванной предлагают ряд дополнительных функций помимо вентиляции, если вы готовы потратить больше.Вы можете найти вентиляторы, которые также работают как освещение, обогреватели или даже со встроенными динамиками Bluetooth. Некоторые также оснащены автоматическими датчиками влажности.

Как установить вытяжной вентилятор в ванной

Подробнее о проекте

Навык

3 из 5 Умеренный Может усложняться, в зависимости от того, насколько легко вывести воздуховод на улицу.

Расчетное время

От 6 до 8 часов

Установка вентилятора в ванне поможет избавиться от запотевших окон, запотевших зеркал и застарелых запахов.Но что еще более важно, это поможет предотвратить проблемы, связанные с влажностью, такие как рост плесени и грибка. Здесь, This Old House Генеральный подрядчик Том Сильва показывает, как правильно установить вентилятор для ванны. В этой конкретной установке Том провел вытяжной канал на чердак и через боковую стену на улицу.

Другие варианты вентиляции включают прокладку воздуховода вверх через крышу или вниз через потолок. Обратите внимание, что вытяжной вентилятор в ванной всегда должен выходить наружу; никогда не позволяйте воздуховоду просто дуть на чердак, в подполье или другое закрытое пространство.Кроме того, установка вытяжного вентилятора для ванной пойдет намного быстрее, если вы попросите супруга или друга помочь вам находиться на чердаке, пока вы работаете снизу, или передать вам инструменты, пока вы находитесь на лестнице.

Шаг 1. Обзор вентиляции ванны

Фото Keller & Keller Photography

Ванная комната без вентилятора похожа на камин без дымохода: если вы не сможете удалить оттуда влагу, образующуюся в ванной, она будет мигрировать в стены и образовывать плесень и плесень или пузыри от краски и отслаивание обоев.Одна из причин, по которой во многих домах до сих пор нет вентиляторов для ванны, заключается в том, что их установка может быть сложной.

Вот почему мы попросили This Old House генерального подрядчика Тома Сильву показать нам, как это сделать. Ванная здесь находится под доступным чердаком, поэтому Том проложил вытяжной канал через чердак и вышел через фронтальный конец.

Вентиляторы для ванных комнат оцениваются по количеству кубических футов воздуха, которое они могут переместить за одну минуту, что называется рейтингом CFM. Чтобы определить размер вентилятора для ванны, умножьте площадь комнаты на 1.1. Например, для ванны площадью 100 квадратных футов потребуется вентилятор мощностью 110 кубических футов в минуту. У поклонников также есть звуковой рейтинг, измеряемый в сонах. (У современного холодильника примерно один сон.)

Вентиляторы Vent варьируются от 0,5 до 6,0 сона. Вы найдете как номиналы CFM, так и sone, напечатанные на коробке вентиляционного вентилятора.

Шаг 2: Просверлите контрольное отверстие

Фото Keller & Keller Photography

• Нарисуйте отметку на потолке ванной комнаты, где вы хотите установить вытяжной вентилятор.Для оптимальной работы поместите его между душем и туалетом.
• Используйте сверхдлинную лопату диаметром 3/8 дюйма, чтобы просверлить контрольное отверстие в потолке на чердаке. Заберитесь на чердак и уберите всю изоляцию вокруг дыры. Теперь используйте контрольное отверстие, чтобы определить точное положение вентилятора.
• Измерить кожух вентилятора вентиляции. Постарайтесь разместить вытяжной вентилятор прямо между двумя балками рядом с контрольным отверстием. Примите во внимание любые близлежащие трубы или другие препятствия.Обратите внимание на конечное положение вентиляционного вентилятора по отношению к контрольному отверстию.

Шаг 3. Отметьте потолок

Фото Keller & Keller Photography

• Вернувшись в ванную комнату, измерьте внутренние размеры впускного отверстия вентиляционного вентилятора, чтобы определить, какого размера отверстие вам нужно вырезать в потолке.
• Используйте контрольное отверстие в качестве ориентира для переноса результатов измерений с чердака на потолок.
• Используйте квадрат для разметки или квадрат для обрамления, чтобы нарисовать прямоугольный контур впускного отверстия на потолке.

Шаг 4: Вырежьте отверстие впускного канала

Фото Keller & Keller Photography

• Лобзиком (также подойдет сабельная пила или пила для гипсокартона), надев защитные очки и респиратор, прорежьте потолок по линиям разметки.
• Когда вы почти закончите делать прямоугольный вырез, поддержите кусок мусора одной рукой, чтобы он не упал и, возможно, не унес с собой часть гипсокартона или гипсового потолка.

Шаг 5: Установите вентилятор

Фото Keller & Keller Photography

• Вернувшись на чердак, прикрепите 4-дюймовый 90-градусный колен воздуховода к выпускному отверстию на боковой стороне корпуса вентилятора. Направьте локоть прямо вверх и прикрепите его к порту изолентой из фольги.
• Удалите выбивное отверстие на боковой стороне корпуса вентилятора и прикрепите разъем кабеля.
• Вставьте четыре металлических скобы в выступы, выступающие по бокам вентиляционного вентилятора.
• Установите вытяжной вентилятор на место между балками по центру отверстия в потолке.

Наконечник: Используйте изоленту из фольги; в отличие от тканевого скотча, он не портится со временем.

Шаг 6: прикрепите вентилятор к балкам

Фото Keller & Keller Photography

• Полностью выдвиньте кронштейны, пока они не коснутся боковых сторон балок.
• Закрепите каждый конец кронштейна одним 1½-дюймовым винтом для гипсокартона.
• Возьмите гибкий воздуховод, входящий в комплект настенной заглушки, и наденьте один конец на колено, прикрепленное к вентиляционному вентилятору. Закрепите его изолентой из фольги.
• Пропустите существующий или новый электрический кабель через разъем, затем затяните винт разъема, чтобы зафиксировать кабель.

Шаг 7. Вырежьте отверстие для воздуховода в боковой стенке

Фото Keller & Keller Photography

• Изнутри чердака выберите место на боковой стене для гибкого воздуховода для выхода из дома.Место должно быть между двумя стойками стены и в пределах 6 футов от вентиляционного вентилятора.
• Сделайте несколько эталонных измерений, чтобы определить местонахождение точки снаружи — из ближайшего окна, потолка или другого объекта, к которому можно получить доступ снаружи.
• Отметьте место отверстия в сайдинге, используя исходные размеры.
• Вырежьте отверстие для воздуховода в стене дома с помощью 4-дюймовой кольцевой пилы.

Шаг 8: Прикрепите вытяжной канал к стенной крышке

Фото Keller + Keller Photography

• Прикрепив заглушку к внешней стене, переместитесь на чердак.
• Возьмитесь за свободный конец гибкого вытяжного канала и осторожно протяните его к внешней стене.
• Прикрепите конец воздуховода к соединительному каналу настенной крышки с помощью изоленты из фольги.

Шаг 9: Установите настенную заглушку

Фото Keller & Keller Photography

• Прикрепите соединительный канал длиной 12 дюймов к настенной крышке с помощью изоленты из фольги.
• Снаружи вставьте заглушку в отверстие для воздуховода и плотно прижмите ее к сайдингу дома.Вырежьте прокладку из поролона, чтобы она вписывалась в любые пространства, где крышка стены не соприкасается с сайдингом.
• Снимите заглушку и нанесите полоску силиконового клея на сайдинг и прокладку вокруг отверстия.
• Вставьте заглушку в отверстие и прижмите ее к сайдингу. Прикрепите его к сайдингу четырьмя винтами из нержавеющей стали диаметром 1,5 дюйма.

Шаг 10: Подключите провода

Фото Keller & Keller Photography

• Из ванной открутите и снимите электродвигатель нагнетателя с кожуха вытяжного вентилятора.Сохраните винты.
• Затем открутите встроенную розетку изнутри корпуса, чтобы открыть ее проводку. Опять сохраните винты.
• Используйте проволочные гайки, чтобы соединить провода того же цвета с проводами от электрического кабеля, который вы вставили в корпус на шаге 5: от белого к белому, от черного к черному.
• Оберните оголенный медный провод под зеленым винтом заземления внутри корпуса и затяните винт.
• Установите электрическую розетку на место и закрепите двумя винтами, снятыми с нее ранее.

Шаг 11: Установите решетку

Фото Keller & Keller Photography

• Поднимите двигатель вентилятора до потолка, затем вставьте его вилку в электрическую розетку внутри корпуса.
• Прикрепите двигатель к корпусу с помощью ранее снятых с него винтов.
• Удерживайте пластиковую решетку вентилятора близко к потолку. Вставьте монтажные провода решетки в пазы внутри корпуса вентилятора.
• Надавите на решетку так, чтобы она плотно прилегала к потолку.
• Включите питание и проверьте вентилятор.

Совет: Если решетка не плотно прилегает к потолку, разведите ее монтажные провода, чтобы создать большее натяжение.

---

инструментов:

Вентиляционные каналы и вентиляторы для ванных комнат

от Ника Громико, CMI® и Кентона Шепарда

Системы вентиляции для ванных комнат предназначены для отвода запахов и влажного воздуха наружу дома.Типичные системы состоят из потолочного вентилятора, подключенного к воздуховоду, оканчивающемуся на крыше.

Вентилятор Функция

Вентилятором можно управлять одним из нескольких способов:

• Большинство из них управляется обычным настенным выключателем.
• Таймер можно установить на стене.
• Настенный гигростат можно предварительно настроить на включение и выключение вентилятора в зависимости от различных уровней относительной влажности.

Новые вентиляторы могут работать очень тихо, но работают нормально.Старые вентиляторы могут быть очень шумными или очень тихими. Если старый вентилятор работает тихо, возможно, он не работает. Инспекторы могут проверить достаточность воздушного потока вентилятора с помощью химического карандаша для дыма или пуховки с порошком, но такие тесты превышают стандарты практики InterNACHI.

Вентиляторы вентиляции для ванных комнат следует проверять на предмет скопления пыли, которая может препятствовать потоку воздуха. Частицы влажной шерсти животных и ворса притягиваются к вентилятору из-за его статического заряда. Инспекторам следует прокомментировать грязные кожухи вентиляторов.

Вентиляционные системы должны быть установлены во всех ванных комнатах. Это касается и ванных комнат с окнами, поскольку зимой в холодном климате окна не открываются.

Дефекты

Следующие условия указывают на недостаточную вентиляцию ванной комнаты:

• пятна влаги на стенах или потолке;
• Коррозия металла;
• видимая плесень на стенах или потолке;
• отслаивающаяся краска или обои;
• иней на окнах; и
• высокий уровень влажности.

Самый частый дефект, связанный с системами вентиляции ванных комнат, — это неправильное окончание воздуховода. Вентиляционные отверстия должны заканчиваться снаружи дома.

Наиболее распространенные места неправильного подключения клемм:

• средний уровень на чердаке. Их легко заметить;
• под изоляцией. Вам нужно не забыть смотреть. Канал может заканчиваться под изоляцией, или канал может не быть установлен; и
• под вентиляционными отверстиями чердака. Воздуховод должен заканчиваться снаружи дома, а не только под ним.

Может показаться, что изнутри ванной комнаты вентиляционные системы с неправильной оконечной нагрузкой работают нормально, поэтому инспектору, возможно, придется заглянуть на чердак или на крышу. Иногда плохо установленные воздуховоды расшатываются или отсоединяются на стыках или соединениях.

Воздуховоды, которые протекают или заканчиваются на чердаках, могут вызывать проблемы из-за конденсации. Теплый влажный воздух будет конденсироваться на холодном каркасе чердака, утеплителе и других материалах. Это состояние может вызвать проблемы со здоровьем и / или разложение из-за плесени или повреждения строительных материалов, таких как гипсокартон.Влага также снижает эффективность теплоизоляции.

Плесень

Возможно, наиболее серьезным последствием неправильной настройки вентиляции является возможное скопление плесени на чердаках или в подпольях. Плесень может выглядеть как нечеткий, нитевидный, паутинистый грибок, хотя его невозможно точно идентифицировать без лабораторных испытаний. Проблемы со здоровьем, вызванные плесенью, связаны с высокой концентрацией спор в воздухе помещений. Споры похожи на микроскопические семена, выделяемые плесневыми грибами при их размножении.В каждом доме есть плесень. Уровень влажности материалов около 20% вызывает рост колоний плесени. Вдыхание спор плесени может вызвать проблемы со здоровьем у людей, страдающих астмой или аллергией, и может вызвать серьезные или смертельные грибковые инфекции у людей с заболеваниями легких или ослабленной иммунной системой.

Плесень невозможно идентифицировать визуально, и ее необходимо протестировать в лаборатории, чтобы на нее можно было надежно маркировать. Инспекторы должны воздерживаться от называния чего-либо «плесенью», но должны относиться ко всему, что выглядит как плесень, как к материалу, который «выглядит как рост микробов.Инспекторы должны включить в свой отчет и в соглашение о проверке, подписанное клиентом, отказ от ответственности, четко указывающий, что общая домашняя проверка является проверкой безопасности и дефектов системы, а не проверкой плесени.

Гниль также вызывается грибками. Невозможно увидеть зарождающийся или ранний распад. К тому времени, когда гниение станет видимым, поврежденная древесина может потерять до 50% своей прочности.

Для роста плесневых грибов необходимы следующие условия:

• кислород;
• температуры примерно от 45 ° F до 85 ° F;
• еда.Это включает в себя более широкий спектр материалов, используемых в домах; и влажность
• .

Если существует недостаточный уровень любого из этих требований, рост плесени прекратится, и грибки перейдут в состояние покоя. Большинство из них действительно трудно убить.

Несмотря на то, что рост плесени может происходить на чердаке, споры плесени могут засасываться в жилые помещения под действием низкого давления воздуха. Низкое давление воздуха обычно создается вытяжными вентиляторами в ванных комнатах, сушилках, кухнях и отопительном оборудовании.

Неправильная вентиляция

Вентиляционные каналы должны быть изготовлены из подходящих материалов и правильно ориентированы, чтобы обеспечить надлежащий отвод застоявшегося воздуха.

Вентиляционные каналы должны:

• выходить на улицу. Воздуховоды никогда не должны заканчиваться внутри ограждающей конструкции; №
• содержать экран или решетчатые (наклонные) планки на его конце для предотвращения проникновения птиц, грызунов и насекомых;
• быть как можно короче и прямее и избегать поворотов.Более длинные воздуховоды дают больше времени для конденсации пара, а также заставляют вытяжной вентилятор работать сильнее;
• необходимо утеплить, особенно в более прохладном климате. Холодные воздуховоды способствуют образованию конденсата;
• выступают как минимум на несколько дюймов от крыши;
• оснащаться концевой заглушкой, защищающей воздуховод от непогоды; и
• должны быть установлены в соответствии с рекомендациями производителя.


Следующие советы полезны, но не обязательны.Вентиляционные каналы должны:

• изготавливаться из негибкого металла, ПВХ или другого жесткого материала. В отличие от вытяжных отверстий сушилки, они не должны опускаться; и
• имеют гладкую внутреннюю поверхность. Выступы будут способствовать конденсации пара, позволяя воде стекать обратно в вытяжной вентилятор или просачиваться через стыки на уязвимые поверхности.

Прежде всего, вентилятор для вентиляции ванной комнаты должен быть подключен к воздуховоду, способному выводить водяной пар и запахи наружу. Рост плесени в ванной комнате или на чердаке является явным признаком неправильной вентиляции, которую необходимо исправить, чтобы избежать структурного разложения и проблем со здоровьем органов дыхания.

Вентиляция для ванных комнат | Fantech

Как выбрать подходящий вентилятор Fantech Premium для ванной комнаты?

В соответствии с директивами HVI (Институт домашней вентиляции) ванные комнаты площадью 100 кв. Футов. или меньше требуют 1 кубических футов в минуту на квадратный фут ванной комнаты или минимум 50 кубических футов в минуту свежего воздуха. Чтобы найти квадратные метры, просто умножьте длину ванны на ширину. Разрешите 50 кубических футов в минуту на стандартную ванну, душ или туалет.Гидромассажные, садовые и гидромассажные ванны рассчитаны на 100 кубических футов в минуту.

Пример 1: Ванная комната 9 футов x 7 футов = 63 кв. Фута. вам потребуется PB110 или PBW110 .

Пример 2: Ванная комната 11 футов x 14 футов = 154 кв. Фута, 1 туалет + 1 душ + 1 ванна = 150 кубических футов в минуту, вам потребуется PB270L10-2 . Примечание: HVI рекомендует использовать в паровых душах отдельный вентилятор с таймером, чтобы вентилятор можно было выключить во время принятия душа, а затем запустить его, чтобы просушить душевую кабину.Для обеспечения надлежащего воздушного потока в типичных установках (когда потери в воздуховоде не рассчитаны) используйте номинальную точку 0,4 дюйма Pst для правильного выбора вентилятора. Двери ванных комнат должны иметь зазор не менее дюйма до готового пола, чтобы обеспечить приток воздуха.

Посетите нашу страницу Solution , чтобы узнать больше о наших продуктах.

Какие советы по установке вы можете дать мне, чтобы максимально использовать возможности вентилятора Fantech Premium Bath?

Следите за тем, чтобы участки воздуховода были как можно короче (менее 25 футов).Внутренняя сердцевина гибких изолированных воздуховодов должна быть как можно более плотной и прямой и герметизирована по отношению к корпусу решетки / вентилятору / тройнику / концевой заделке лентой из алюминиевой фольги. Убедитесь, что между любым фитингом и входом / выходом вентилятора существует не менее 3 диаметров воздуховода. Для PB270L10-2 и PB370-2 : Лучше иметь небольшой участок магистрали большего размера от тройника до входа вентилятора и от выхода вентилятора до точки подключения и более длинные участки меньшего воздуховода от решетки / светильника до тройника.

Сколько ванных комнат можно вентилировать с помощью одного вентилятора?

Fantech обычно рекомендует использовать не более 3 ванных комнат вместе. Когда вентилятор работает, воздух будет выпущен из всех комнат, которые подключены к одной системе. Это, в сочетании с гораздо более высокой стоимостью больших вентиляторов, означает, что, как правило, целесообразно использовать максимум 3 небольших или две большие ванные комнаты вместе.

Что такое статическое давление?

Статическое давление — это мера сопротивления воздушному потоку, когда вентилятор проталкивает или втягивает воздух через воздуховод.Он измеряется в дюймах водяного столба, например 0,1 дюйма вод. чтобы показать, что сопротивление равно поднятию столба воды на 0,1 дюйма или одну десятую дюйма.

Можно ли установить вентиляторы Fantech Premium для ванны со светодиодной или галогенной решеткой / освещением над ванной или душем?

И светодиодная, и галогенная решетка / фонари внесены в список UL для использования во влажных помещениях. При установке над ванной или душем они должны быть подключены к ответвительной цепи с защитой от замыкания на землю (GFCI).

Могу ли я включить свет отдельно от вентилятора?

Да, Fantech рекомендует, чтобы свет был на собственном выключателе, а вентилятор на таймере, таком как Fantech FD60EM или блок контроля влажности IPHS5 .

Могу ли я накрыть решетку вентилятора / светильник Fantech Premium для ванны изоляцией?

Да, решетка / световые блоки имеют контактную изоляцию (IC).

Следует ли включать вентилятор после того, как я закончил душ?

Институт домашней вентиляции (HVI) рекомендует поработать вентилятор как минимум на 20 минут после посещения туалета, чтобы полностью удалить влагу. Fantech предлагает линейку программируемых и ручных элементов управления, переключателей и таймеров для вашего удобства.

Я проветриваю две ванные комнаты одним вентилятором, как подключить таймеры?

Подключение таймеров параллельно в соответствии с инструкциями по установке позволит каждому таймеру работать независимо.

Можно ли установить вентилятор горизонтально?

Да, ориентация вентилятора не влияет на его работу. При прокладке горизонтального воздуховода наружу рекомендуется слегка наклонить воздуховод к наружному вентиляционному отверстию (это позволяет конденсату (если он есть) естественным образом стекать из воздуховода).

Могу ли я использовать вентилятор Fantech Premium для ванны для непрерывной вентиляции?

При использовании с Fantech Fan Control, ваш PB вентилятор обеспечит экономически эффективный способ соответствия требованиям норм для регулируемой вентиляции в жилых помещениях. Обратите внимание на наши переключатели для вентиляторов ванны VT20M / A .

Можно ли окрашивать пластиковые решетки Fantech?

Да, все пластиковые решетки Fantech можно красить. Следует использовать краску, подходящую для пластика.Пример такой краски — «Krylon Fusion for Plastic». Если будет использоваться краска, не подходящая для пластика, сначала следует нанести грунтовочный слой, подходящий для пластика. Примером такой краски является «Специальная грунтовка для пластмасс Rust-oleum». Краски, непригодные для пластика, которые наносятся непосредственно на пластиковую решетку, вряд ли дадут удовлетворительные результаты. Как и во всех процессах окраски, подготовка поверхности (надлежащая очистка) и следование инструкциям производителя краски имеют решающее значение для качества окрашенной решетки.Решетку нужно снять с установки для покраски. Это предотвратит попадание краски на контакты патрона лампы, заслонку клапана или этикетки.

Какая гарантия на вентиляторы для ванны премиум-класса?

Fantech Premium Bath Fan Гарантия на вентилятор 7 лет .

Можно ли добавить датчик движения к вытяжному вентилятору для ванны Fantech?

Любой датчик движения с выходом 120 В будет управлять вентилятором Fantech.

Сколько дополнительных элементов управления (

VT20A ) можно использовать с одним главным устройством управления ( VT20M )?

Четыре дополнительных блока управления VT20A можно использовать с одним VT20M .Это обеспечивает вентиляцию в таких помещениях, как ванные комнаты, душевые, мастерские и т. Д. VT20A подключается к VT20M с помощью 2-жильного изолированного кабеля.

Есть ли способ заменить имеющийся у меня шумный вентилятор для ванны вентилятором Fantech Premium Bath, не прибегая к гипсокартону потолка ванной комнаты?

Установка комплекта для модернизации ванны Fantech ( BFRK100 ) — это простой способ превратить шумный вентилятор для ванны в тихую, но мощную систему вентиляции.В комплект входит встроенный вентилятор, фитинги и аксессуары. Ваша существующая решетка вентилятора и корпус останутся на месте. Никаких работ по гипсокартону не требуется. Простые инструкции покажут вам, как это сделать.

У меня нет места для установки удаленного встроенного вентилятора в моем приложении. Есть еще один вентилятор, который я мог бы использовать?

Fantech PBW 110 поставляется с потолочной решеткой и установленным снаружи вентилятором. Он идеально подходит для ванных комнат на цокольном этаже, туалетных комнат на первом этаже, где воздуховод от потолочной решетки может быть проложен вместе с балочным перекрытием к внешней стене / вентилятору.

Инициатива устойчивого жилищного строительства Миннесоты

Вентиляторы для ванной

Вентиляторы для ванной отводят воздух из помещения, чтобы удалить влагу и запахи. Они либо отводят воздух постоянно, либо периодически и могут управляться настенным выключателем, таймером или автоматически с помощью датчика влажности. Вентиляторы для ванн — это форма точечной вентиляции, которая удаляет загрязнения из воздуха в их источнике до того, как они распространятся по жилью. Эти вентиляторы должны иметь размер, соответствующий вентилируемому пространству.Поскольку вентиляторы для ванных комнат меняют динамику вентиляции всего дома, интеграция вентиляторов для ванных комнат со всей системой вентиляции дома может лучше сбалансировать приток вытяжного и всасываемого воздуха.

Общие рекомендации
Вытяжной вентилятор для ванной является частью всей вытяжной системы дома. Установите во всех ванных комнатах вентилятор соответствующего размера с низким уровнем шума ENERGY STAR®, чтобы поддерживать качество воздуха в помещении. Вентилятор должен быть установлен, чтобы предотвратить нежелательную утечку и другие потери эффективности.Органы управления должны быть простыми в использовании, и, когда удаление влаги является наиболее важным, вентилятор должен постоянно работать на низкой скорости.

Не каждый будет включать вентилятор в ванной во время принятия душа. В случаях, когда низкая вероятность регулярного использования вентилятора жильцами, рекомендуется установить гигростат для автоматического запуска вентилятора.

См. Раздел «Примечания по использованию», чтобы определить подходящий размер вентилятора.

Условия окружающей среды
Хороший вентилятор для ванной должен обеспечивать достаточную вентиляцию при эффективном энергопотреблении.Потребление энергии увеличивается по мере увеличения количества вентилируемого воздуха, поэтому важно правильно выбрать размер вентилятора для ванной. Недостаточная вентиляция может привести к образованию конденсата, который, в свою очередь, может привести к появлению плесени, грибка и грибка, а также к повреждению конструкции. Вентилятор слишком большого размера может без нужды потреблять энергию и вытягивать чрезмерное количество кондиционированного воздуха наружу.

Негативное воздействие энергопотребления на окружающую среду хорошо задокументировано; Хорошо функционирующая и эффективная система вентиляции может смягчить их за счет снижения энергопотребления.Эффективные модели потребляют меньше энергии, чтобы обеспечить такую ​​же вентиляцию. Выбор модели с рейтингом ENERGY STAR — простой способ обеспечить эффективность.

Системы рекуперации тепла и энергии (HRV и ERV) могут восстанавливать тепло и влажность из отработанного воздуха. Вентиляторы для ванных комнат вытягивают воздух, нагретый или охлажденный домашней печью. Использование системы рекуперации тепла позволяет удерживать до 80% или более тепла (или холода) отработанного воздуха.

Примечания по использованию
Институт домашней вентиляции (HVI) дает несколько основных рекомендаций по определению размера воздушного потока для вентиляторов.Они предлагают, чтобы вентилятор имел размер из расчета 1 кубический фут в минуту воздушного потока на каждый квадратный фут (кв. Фут) в ванной комнате, до 100 кв. Футов. Для ванных комнат более 100 квадратных футов HVI предлагает выбрать размер вентилятора в соответствии с количеством светильников в ванной.

Другие стандарты, такие как ASHRAE 62.2 Стандарт для малоэтажных зданий, рассматривают вентиляцию всего дома, а также вентиляцию отдельных помещений. ASHRAE 62.2 2004 требует, чтобы вентиляторы ванных комнат отводили по крайней мере 20 кубических футов в минуту или 50 кубических футов в минуту.

Требуется вентиляция ванной комнаты

Размер ванной	Формула расчета	Требуемая скорость вентиляции
Менее 100 кв. Футов	1 куб. Фут / мин на квадратный фут	минимум 50 куб. Футов в минуту
Более 100 кв. Футов	Добавьте необходимое количество кубических футов в минуту для каждого приспособления	Туалет: 50 кубических футов в минуту Душ: 50 куб. Футов в минуту Ванна: 50 куб. Футов в минуту

Вентиляторы для ванных комнат также могут использоваться для удовлетворения потребностей в вентиляции, предусмотренных строительными нормами и правилами, включая кодекс Миннесоты, который требует постоянной вентиляции.Некоторые дизайнеры и строители предпочитают обеспечивать хотя бы часть этой вентиляции с помощью вентиляторов для ванных комнат. Поскольку вентиляторы для ванной являются только вытяжными устройствами, важно сбалансировать поток воздуха с помощью приточных устройств. Если используется только вытяжная система вентиляции, не используйте какие-либо устройства для сжигания с атмосферной вентиляцией, поскольку отрицательное давление может привести к их неправильной работе, что может привести к опасному накоплению окиси углерода.

Установка
Вентиляторы для ванных комнат могут быть установлены вертикально на стене или горизонтально на потолке, в зависимости от модели.Вентиляторы для ванных комнат по возможности следует выводить прямо наружу. Воздуховоды, проходящие через чердаки, должны быть изолированы, особенно в холодном климате, из-за риска образования конденсата внутри воздуховода. Вентилятор в ванной никогда не должен выходить на чердак. Некоторые рекомендуют в холодном климате выпускать вентиляторы для ванной через стену и выходить за край фундамента. Этот метод снижает вероятность подтекания влаги изнутри.

Демпферы должны быть установлены на выхлопе во всех случаях, чтобы предотвратить обратную тягу.Вентиляторы для ванных комнат не следует подключать к водоотводящему трубопроводу, так как существует вероятность обратного потока канализационного газа. При установке на потолке между изолированным и неизолированным пространством, область вокруг вентилятора должна быть герметизирована по краям, чтобы предотвратить проникновение воздуха в неизолированное пространство. Убедитесь, что внешнее вентиляционное отверстие хорошо промаркировано и плотно закрыто. Установка воздуховодов с наименьшим количеством витков и обжимов максимизирует эффективность вентилятора. Не накрывайте воздуховод над стропилами, так как в низких местах может скапливаться конденсат, что может создать питательную среду для плесени, грибка и бактерий.

Вытяжные вентиляторы для ванной могут использоваться с вентиляторами с рекуперацией тепла (HRV), но могут не работать так же хорошо с вентиляторами с рекуперацией энергии (ERV), поскольку эти устройства восстанавливают влажность, которую вентилятор в ванной пытается устранить. ERV также могут пропускать воздух между входящим и выходящим потоками (до 10%). Стандарт 62 ASHRAE, приложение Y, разъясняет перекрестную утечку, разрешенную в некоторых системах рекуперации энергии.

Параметры и анализ

Типы вентиляторов
Существуют два основных типа вытяжных вентиляторов для ванных комнат: лопастные и с короткозамкнутым ротором.Обычно беличья клетка (цилиндр с лезвиями по бокам) тише и эффективнее, чем тип с лезвиями, но стоит дороже.

Некоторые вытяжные системы для ванных комнат позволяют устанавливать вентилятор на одной линии с воздуховодом и вдали от комнаты, что приводит к более тихой системе. Этот подход, называемый удаленным монтажом, можно использовать, когда шум вызывает особую озабоченность, и когда вентилятор в ванной комнате будет работать непрерывно как часть стратегии вентиляции всего дома.

Многие вытяжные устройства для ванных комнат работают только как вентилятор, хотя некоторые модели могут включать в себя свет и / или небольшой обогреватель. Эти комбинированные блоки могут добавить функциональности, не требуя дополнительной проводки или сложностей при установке.

Блоки освещения и вентилятора
Встроенный светильник может уменьшить количество светильников и выключателей в ванной комнате. Интегрированное освещение должно быть люминесцентным или твердотельным (светодиоды), чтобы минимизировать потребление энергии. Чтобы обеспечить использование люминесцентных ламп, в некоторых моделях вместо обычной розетки используются компактные 2-контактные люминесцентные лампы.

Обогреватели
Нагревательный элемент, встроенный в вентилятор для ванной, может обеспечить быстрый дополнительный обогрев. Если модернизировать существующую ванную комнату, эти единицы могут добавить тепла и комфорта в иногда холодное пространство. В более новой, лучшей изоляции, должно быть меньше потребности в дополнительных источниках тепла, хотя, если центральное отопление здания настроено на низкую энергосберегающую температуру, может потребоваться дополнительное отопление в ванной комнате.

Эксплуатационная энергия
Программа ENERGY STAR Агентства по охране окружающей среды США оценивает вентиляторы для ванных комнат и другие приборы с точки зрения энергоэффективности.Использование вентилятора для ванной с рейтингом ENERGY STAR гарантирует минимальный уровень производительности, в том числе:

• Максимальный уровень звука в зависимости от размера вентилятора (от 2,0 до 3,0 сона)
• Минимальная эффективность 2,8 куб. Футов / мин / Вт
• Минимальная световая отдача (используются люминесцентные лампы)
• Минимальный номинальный расход воздуха

Стоимость
Начальная стоимость энергоэффективных моделей вентиляторов для ванных комнат немного выше, чем у их неэффективных аналогов.Однако они могут окупить себя снижением затрат на электроэнергию. По оценкам Агентства по охране окружающей среды США, высокоэффективный вентилятор может сэкономить до 120 долларов за срок службы вентилятора. Более тихие вентиляторы с низким уровнем шума также могут быть дороже, чем более дешевые и шумные модели. Стоит отметить, что снижение шума вентилятора связано с более высокой интенсивностью использования, что может улучшить общее качество воздуха.

Долговечность
Вентиляторы для ванных комнат различаются по долговечности: вентиляторы более высокого качества часто прослужат дольше более дешевых моделей более низкого качества.Средний срок службы вентиляторов для ванных комнат составляет около 10 лет, хотя некоторые компании заявляют о более длительном сроке службы. Когда вентилятор для ванной изнашивается или ломается, его обычно легко заменить, используя отверстие того же размера в потолке или стене.

Наличие
Вентиляторы для ванных комнат ENERGY STAR широко доступны. Их небольшой размер делает доставку разумным вариантом доставки в случае необходимости. Однако по возможности использование местных источников может снизить общее воздействие на окружающую среду.

Качество воздуха в помещении
Правильно установленный и работающий вытяжной вентилятор для ванной улучшает качество воздуха в помещении.Помимо непосредственного преимущества удаления влаги и запаха с помощью вентилятора, вытяжка влаги предотвращает рост плесени. Уменьшение роста плесени снижает уровень загрязнения в помещении и улучшает качество воздуха в помещении.

Таймеры и переключатели задержки выключения могут обеспечить недорогой способ обеспечить надлежащую вентиляцию. Некоторые модели вентиляторов настроены на непрерывную работу с более низкой скоростью, чтобы избежать накопления влаги и ошибок оператора.

Громкость звука измеряется в тонах, что соответствует тому, как люди воспринимают звук.Вентиляторы для ванной с низким уровнем шума (малошумные) часто предпочтительнее, потому что они имеют лишь часть уровня шума обычного вентилятора. Тихий вентилятор стоит под 2 сона; меньше 1,2 сона очень тихо. Вентилятор более 4 сонов может мешать и препятствовать использованию.

Другие ресурсы

Публикации

Вентиляторы для ванных комнат
Consumer Reports, январь 2006 г.

Вентиляторы
ENERGY STAR, Агентство по охране окружающей среды США.

Руководство домовладельца по вентиляции
Управление энергетических исследований и разработок штата Нью-Йорк. 1997 г.

Институт домашней вентиляции
Веб-сайт отраслевого органа, который рекомендует скорость вентиляции и предоставляет информацию потребителям.

«Рекомендации по вентиляции ванных комнат», веб-сайт HVI. 2005. Институт домашней вентиляции. 1 августа 2008 г. www.hvi.org/bguide.html.
Реймер, Пол Х. «Системы вентиляции жилых помещений и ASHRAE 62.2». 1 августа 2006 г. Министерство энергоэффективности и возобновляемых источников энергии США.Департамент строительных норм. 1 августа 2008 г. www.energycodes.gov/news/2006_workshop/presentations/track_b/p_raymer-ventilation.ppt.
«Рекомендации по вентиляции в ванных комнатах», веб-сайт HVI. 2005. Институт домашней вентиляции. 1 августа 2008 г. www.hvi.org/assets/pdfs.
Веб-сайт Исследовательского центра жилищного строительства в условиях холодного климата. 2007. Исследовательский центр жилищного строительства с холодным климатом. 1 августа 2008 г. www.cchrc.org.
ASHRAE Standard 62-2001-Вентиляция для обеспечения приемлемого качества воздуха в помещении. ASHRAE, 2001. Приложение Y, Часть 5.x.2.2.
«Вентиляторы — ключевые критерии продукта.»Веб-сайт ENERGY STAR. Агентство по охране окружающей среды США. 1 августа 2008 г. www.energystar.gov/index.cfm?c=vent_fans.pr_crit_vent_fans.
там же.

Вентиляция на кухнях и в ванных комнатах

Качество воздуха в помещении очень важно, и один из способов сохранить его здоровым — это вентилировать влажный воздух и запахи, возникающие на кухнях и в ванных комнатах. Домашняя вентиляция важна во всех домах, но особенно в новостройках, поскольку новые дома строятся с хорошей изоляцией и герметичными воздушными уплотнениями, предотвращающими движение воздуха.

Я всегда говорю, что ничто не длится вечно, если вы не убедитесь, что это так, в том числе и ваш дом. Как домовладелец, вы должны понимать важность вытяжных вентиляторов и надлежащей вентиляции, а также понимать, как правильно их устанавливать и эксплуатировать. Это ключ к удалению излишка влаги из воздуха в помещении, и все мы знаем, что влага может привести к появлению плесени. Эффективная вентиляция обеспечивает хорошее качество воздуха в помещении.

Многие люди не осознают, что система вентиляции дома играет огромную роль в его долговечности.Думайте о системе HVAC как о легких в вашем доме — чистый эффективный воздушный поток необходим для поддержания его здоровья. Правильный поток воздуха может помочь предотвратить появление плесени, которая за короткое время может вызвать серьезные повреждения. Но еще важнее роль вентиляции в здоровье вашей семьи. Когда большую часть дня мы проводим в помещении, качество воздуха становится еще более важной проблемой для людей, живущих в доме.

Вот что вам нужно знать о вентиляторах на кухне и в ванной:

Кухонные вытяжные вентиляторы

---

Вкусные ароматы могут быть частью хорошей кулинарии, но мы не всегда хотим, чтобы запахи от одного приема пищи сохранялись до следующего или чтобы они распространялись дальше в другие жилые помещения.Кроме того, влага, которая потенциально может быть очень опасной, жир, тепло и даже окись углерода от сжигания газа могут быть опасными.

На мой взгляд, вытяжные вентиляторы, которые вытягиваются обратно в дом, даже если они фильтруются, имеют ограниченную эффективность. На самом деле они никуда не переносят тепло, влагу или запахи готовки — они просто перемещают их.

Вытяжные вентиляторы и вентиляция для ванных комнат

---

Ванные комнаты тоже создают запахи, но влажность, которую они могут выделять, потенциально гораздо более серьезна, поскольку средний душ производит огромное количество водяного пара и пара.Если этот теплый влажный воздух не отводится должным образом, он попадет в ваши стены и потолки и вызовет множество проблем.

После душа обязательно включите вытяжной вентилятор примерно на 30 минут. Не совершайте ошибку, просто запуская его на несколько минут и думая, что работа сделана. Также вам нужно держать дверь или окно немного приоткрытыми, когда вентилятор работает. Если ванная комната герметична при включенном вентиляторе, в ней недостаточно воздуха, чтобы втягивать воздух и должным образом его заменять, а вентилятор не может вытолкнуть влажный воздух наружу.Если поток воздуха в вашей ванной комнате ограничен, мощность вашего вентилятора значительно снизится.

Фотография ванной комнаты застройщика Western Living Homes, одобренного Холмсом.

СВЯЗАННЫЕ

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ В ВАННОЙ КОМНАТЕ RENO

Вентиляция на чердаке?

---

Что бы вы ни делали, не выпускайте вентиляторы на чердак — они должны выходить прямо наружу. Влага и тепло помогут создать идеальные условия для роста и быстрого роста плесени.Я видел повреждения, которые могут возникнуть из-за того, что вентиляторы выпускают воздух на чердаки, стены или потолки или перекрытия крыш. Это вызывает гниение, которое может разрушить структуру вашего дома.

Выхлопные системы должны выводиться наружу. Есть веская причина, по которой использование вытяжных систем на чердаках полностью противоречит строительным нормам — крайне важно выводить их наружу, чтобы избавиться от влаги.

Установка нового вытяжного вентилятора

---

Убедитесь, что вы покупаете и правильно устанавливаете вентиляторы, подходящие для работы.Вы можете проверить силу своего вентилятора, поднеся к нему салфетку, когда он включен. Если всасывание вентилятора будет удерживать ткань на месте, все в порядке, если нет, замените вентилятор.

Для ванных комнат размером до 100 квадратных футов вы должны иметь вытяжной вентилятор, обеспечивающий минимум 1 кубический фут в минуту (CFM) на квадратный фут площади пола. Я бы пошел выше, особенно в большую ванную комнату, или в которой есть несколько сантехники или ванна с гидромассажем.

Кухонная вытяжка пропускает больше воздуха, чем вентилятор для ванной, и они, как правило, громче в зависимости от установленной скорости.Обычно средний диапазон размеров требует удаления воздуха со скоростью 120 кубических футов в минуту при использовании верхнего вентиляционного колпака.

Но будьте осторожны, чтобы не переборщить — вытяжные вентиляторы большой мощности и верхние вентиляторы могут вызвать «обратную тягу» дымохода. Это происходит, когда воздух втягивается в дымоходы, потенциально принося в дом опасные выхлопные газы. Если у вас есть эти мощные вентиляторы, вам понадобится соответствующий приточный вентилятор, чтобы уравновесить давление в доме.

Воздуховод

---

Убедитесь, что ваш подрядчик устанавливает вентилятор так, чтобы воздуховод имел как можно более короткий и прямой выход наружу, чтобы вентилятор работал более эффективно.Если вытяжной канал должен поворачиваться или уходить на большое расстояние, вы можете рассмотреть вентилятор с большей мощностью.

Наилучшие выхлопные каналы выполняются с использованием твердых, гладких воздуховодов — без ребер и гибкости, препятствующих потоку воздуха. А там, где воздуховоды проходят через неотапливаемые помещения, вы должны убедиться, что они должным образом герметизированы на каждом шве и изолированы. Без него холодный воздух, окружающий воздуховоды, вызовет конденсацию и утечки.

Техническое обслуживание вытяжных вентиляторов

---

Вытяжные вентиляторы следует чистить два раза в год.Просто снимите крышку и проверьте ее на скопление пыли.

Вы будете удивлены, сколько накопилось, а пыль значительно снижает производительность вашего вентилятора. Фото с сайта pixabay.com

Оставьте выхлоп на

---

Пусть вентилятор сделает свое дело! Многие люди не оставляют своих поклонников на достаточно долгое время, чтобы они могли быть эффективными. Рекомендуется оставить на 20 или 30 минут после устранения источника загрязнения. А еще лучше завести таймер, чтобы не вспоминать.

ПРОЧИТАТЬ СЛЕДУЮЩИЙ

ТОП-10 КУХОННЫХ ПРОБЛЕМ И РЕШЕНИЙ

Зачем нужна вентиляция в ванной

В дневное время в ванной наблюдается изрядная активность. Очевидные способы использования — это, конечно, использование туалета и принятие душа или ванны. Эти два повседневных занятия могут быть довольно утомительными на стенах вашей ванной комнаты и дома. Правильная система вентиляции не только спасет структуру вашего дома, но и поможет удалить из воздуха избыточные газы — влажные и пахучие.

Что нужно знать о вентиляции

Система вентиляции для ванной комнаты важна, независимо от размера вашей ванной комнаты. Это миф, что большие ванные комнаты не нуждаются в системе вентиляции. Тот факт, что ваша ванная комната имеет квадратный метр, не означает, что газы в воздухе испаряются или покидают комнату быстрее, чем в ванной меньшего размера!

Каждая ванная комната нуждается в системе вентиляции, соответствующей ее размеру. Наши специалисты по HVAC обучены дать вам совет и установить систему вентиляции, которая имеет подходящий CFM для вашей комнаты — кубический фут в минуту, — чтобы воздух выводился с необходимой скоростью.Эксперт HVAC также проверит звуковые сигналы на вентиляторе, который относится к уровню звука, который издает вентилятор. Чем ниже звуки, тем тише вентилятор при включении.

Существует также множество вентиляторов на выбор, некоторые из которых имеют только базовые функции выпуска воздуха, а некоторые имеют такие функции, как дополнительный свет или ночник. Это хорошо подходит для небольших ванных комнат, которым нужна многофункциональная система. В ванных комнатах большего размера они также являются вентиляторами с комбинированной системой отопления и освещения.Он идеально подходит для сохранения тепла после душа и дополнительного освещения для вашей ванной комнаты.

Куда идет система вентиляции?

Эксперт по HVAC осмотрит вашу ванную комнату и структуру дома, чтобы определить, где ваша система вентиляции должна быть установлена ​​и где она должна вентилировать. Кто-то, кто выполняет работу без опыта, может прекратить выпускать систему на чердак, что неэффективно и может принести больше вреда, чем пользы. В Applewood Air мы стараемся установить вашу вентиляционную систему на открытом воздухе, используя как можно более короткое расстояние между вентилятором и внешней средой, чтобы максимизировать воздушный поток.Вентилятор необходимо установить на потолке, поскольку влажный воздух и запахи естественным образом поднимаются до самой высокой точки комнаты, что облегчает их удаление.
