Опубликовано Водоотвод с кровли: внутренний, наружный, виды желобов
- Типы систем водоотведения
- Желоб – важнейший элемент системы
- Настенный желоб
- Подвесной
- Сборка конструкции
- Виды желобов: материал и форма сечения
- Система слива
При таянии снега и особенно при обильных дождях, как нельзя остро, встанет проблема отведения воды с кровли, поскольку ее избыток рано или поздно приведет к нарушению целостности конструкции дома, вплоть до фундамента. На современном рынке нет недостатка готовых систем такого рода. Чтобы они эффективно функционировали достаточно лишь правильно соединить элементы между собой.
Типы систем водоотведения ↑
Система водоотвода с кровли бывает внутренней и наружной. В основе выбора системы лежат такие параметры, как температурный режим помещений, профиль и конструкция покрытия, протяженность скатов и количество выпадающих осадков в регионе строительства.
Внутренний водоотвод с кровли предполагает расположение труб внутри здания, как правило, в некотором отдалении от стен.
Наружный водоотвод с кровли, в свою очередь, подразделяют на:
- неорганизованный – в этих системах отвод воды осуществляется по свесам карниза;
- организованный – обеспечивает сброс стекающей воды через желоба к наружным водосточным трубам.
Первый вариант имеет ряд недостатков, из-за которых их предусматривают довольно редко. В частности, при подобной организации стока воды стены могут увлажняться, что приводит к снижению их теплотехнических качеств и долговечности, а образующиеся на карнизах наледи вызывают разрушение кровли.
Желоб – важнейший элемент системы ↑
Настенный желоб ↑
Хотя этот элемент и называют настенным, на самом деле он располагается с самого края ската, совсем близко к карнизному свесу. По конструкции это невысокие бортики в 15–20 см, которые выступают в качестве водного барьера. Лотки устанавливают под углом к свесу так, чтобы два из них, сходящиеся на самом низком уровне, нависали прямо над воронкой сливной трубы.
В условиях очень редких дождей угол наклона бывает незначительный – всего пару миллиметров на погонный метр желоба. Оптимальным считается угол в 15⁰ – при любом количестве выпавших осадков они не будут перехлестывать через барьер. К тому же подобная конструкция препятствует образованию сосулек и обвальному сходу снега с кровли, что, несомненно, является преимуществом. Крепеж одного лотка к другому осуществляют разными способами – двойным лежачим фальцем или клеем в зависимости от материала. К монтажу настенных желобов приступают после покрытия карнизных свесов.
Подвесной ↑
В отличие от настенного, дождевой (подвесной) желоб крепят прямо под свесом крыши и настолько плотно, чтобы набравшая некоторую скорость вода с кровли не лилась под лоток. На весу он удерживается обычно специальными крюками из металла, им придается форма, соответствующая лотку.
Кронштейны, если они вынесены за верхний край стены, крепят к стропилам либо к лобовой доске, которая находится под свесом.
В первом случае прогибы кронштейнов отличаются и увеличиваются по мере приближения к месту расположения водосточных труб, как правило, к углам здания. При креплении к ветровой доске крепежные элементы просто располагают на разных уровнях, чтобы обеспечить требуемый уклон.
Угол наклона желоба в системе водостока зависит от интенсивности осадков, выпадающих в год.
Желоб, вообще говоря, не должен нигде прерываться, даже над воронкой. При монтаже в этом месте прорезают такое отверстие, чтобы его пропускной способности хватило не дать воде скопиться при большом напоре.
Расчет желобов
Обычная длина – три-четыре метра. Необходимое их количество рассчитывают, исходя из периметра крыши. Далее, проводят расчет дополнительных аксессуаров:
- соединители – по одному на два лотка;
- крюки – по одному на каждые 60 см его длины;
- заглушки – для каждой конечной конструкции.
Сборка конструкции ↑
Лотки соединяют специальными элементами, в верхней части которых имеются захваты. Именно в них и закрепляются края желоба. Угловые соединения выполняют через специальные элементы под внешний и внутренний угол, то есть желоба в этих местах можно уже не распиливать и избежать лишних стыков. На участках длиной больше 18 м вместо стандартного соединения используют расширительный, по обе стороны от которого монтируют кронштейны под водосток.
Виды желобов: материал и форма сечения ↑
Могут отличаться по форме в сечении. Например,
- полукруглые – универсальные, их можно использовать для любой крыши, и в силу этого они самые популярные. Специальная форма краев лотка обеспечивает жесткость элемента и устойчивость к механическим нагрузкам.
- полуэллиптические – благодаря большой пропускной способности, отлично подходят для больших площадей крыш.
Различают их и по материалу изготовления. Отметим несколько самых распространенных вариантов.
Пластиковые. В процессе производства их покрывают акриловым или диоксид титановым слоем, повышающим их устойчивость к атмосферным воздействиям. Пластик,как правило, прокрашивают в массе, поэтому небольшие дефекты, скажем, царапины, которые со временем могут появиться на поверхности изделия малозаметны. Монтаж водостока выполняют посредством защелок, соединительных муфт, снабженных с резиновыми прокладками, или склеивания.
Стальные. Это оцинкованные изделия, покрытые полимерным материалом, невосприимчивым к коррозии, механическому воздействию и выцветанию. Широкая цветовая палитра позволяет с легкостью подбирать водосток под цвет фасада или кровли. Соединение выполняется с использованием замков или скоб, оснащенных защелками с прокладками из резины. Установку облегчают кронштейны и держатели, имеющие защелкивающуюся конструкцию.
Алюминиевые. Обычно их покрывают лаком или окрашивают в различные цвета и обеспечивают таким образом антикоррозийную защиту. Соединяют элементы системы путем заклепывания, затем уплотняют стыки силиконом, специальной пастой или клеем для алюминия.
Система слива ↑
Понятно, что стекающая с крыши вода в конечном итоге сливается через трубы, но каким образом она туда попадает? Лотки и трубы соединяются друг с другом через своеобразный переходник – воронку. Вариантов конструкций такой детали несколько:
- наклонная с горловиной, расположенной под углом;
- регулируемая наклонная, положение горловины можно менять произвольно;
- с расширительными функциями, с теми же функциями, что и аналогичный соединительный элемент.
Снизу к ее патрубку присоединяют обычную трубу с расширителем или колено, которое может обеспечить поворот на 45⁰, 60⁰ или 75⁰. Переходный элемент может состоять и из двух колен, каждый из них можно сгибать под требуемым углом.
В середине сток можно снабдить тройником для разветвления. Нижняя часть водостока может переходить в
- простой слив, который обеспечивает наконечник с отверстием;
- коллектор, в этом случае монтируют насадку с тем же диаметром, что и точечный водосборник.
© 2022 stylekrov.ru

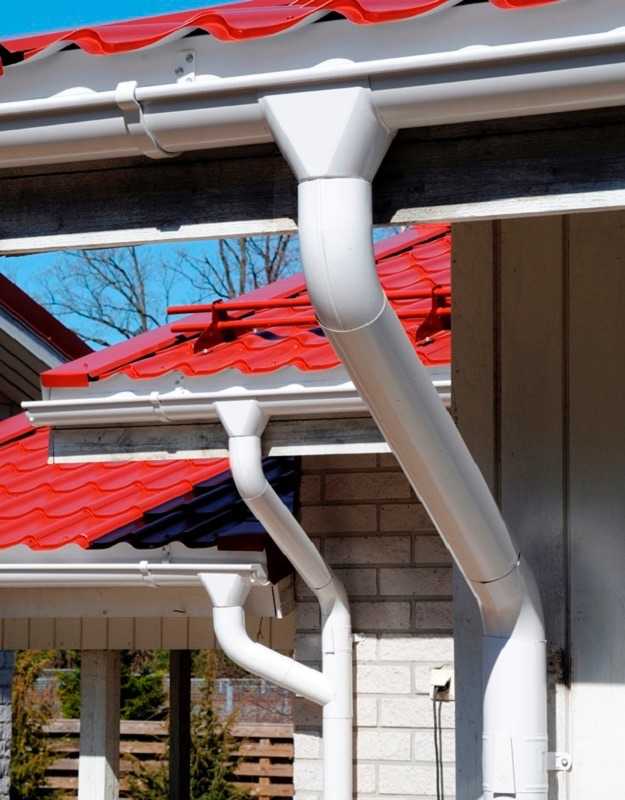

Водоотвод с крыши — 77 фото и основные правила установки системы
С помощью водоотводных систем можно избавляться от скопившейся воды, защищая тем самым кровлю, а также стены и фундамент от изменений, которые провоцирует влажность. Используя современное оборудование, можно собрать систему водоотвода самостоятельно, не тратя при этом баснословные деньги.

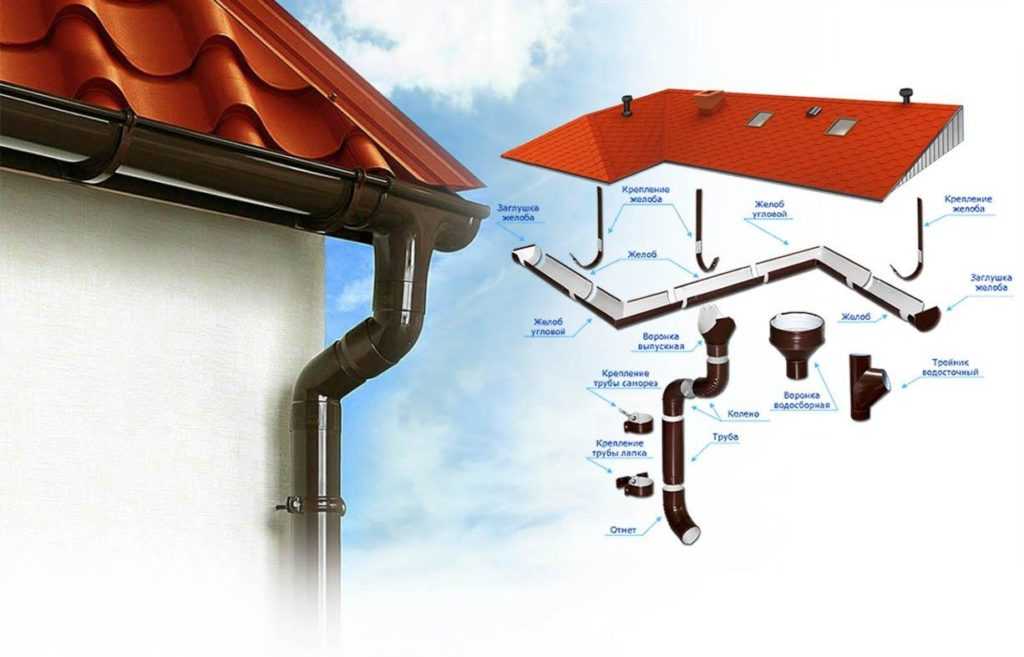

Из чего состоит водосточная система
Система водоотвода крыши состоит из нескольких элементов:
- желоба для слива
- трубы
- детали крепежа
Однако, для невысоких строений в один этаж водоотвод может и не понадобится, если у здания скатная крыша, т.к. маленькое расстояние от карниза до земли не позволяет стене дома намокнуть.
Если же строение высотой больше одного этажа, то установка водоотливов просто необходима.
Такую систему водоотвода с крыши можно изготовить своими руками, приобретя уже готовый набор, который потребуется только собрать. Их можно купить у компаний, занимающихся кровлей или строительными материалами.
Чаще всего водоотводы изготовлены из оцинкованной стали или пластика, но бывают и медные или алюминиевые.
Очень важным является правильный монтаж – каждая ошибка это риск, ведущий к протечкам кровли. Например, талая вода, которая будет застаиваться из-за разуклонки кровли, способна перемерзнуть и разорвать материал, что способствует попаданию влаги в слой утеплителя.
Особенности монтажа водоотвода
Труба, воронка, соединительный элемент – всё это части системы водоотвода. Для того чтобы организовать отвод воды с крыши, используют только два сценария установки системы – с помощью наружного или внутреннего водостока. В этой статье можно посмотреть фото водоотвода с крыши.
Самостоятельно будет гораздо легче собрать внешний водоотвод.
При его устройстве уклон крыши делают от центра к краям, и в углах парапета устанавливают сточные отверстия.
Однако самым распространённым вариантом установки водоотвода является внутренняя установка с электрическим обогревом воронок.
Выбирая этот вариант, нужно учитывать два главных факторов:
- разуклонка крыши должна быть спроектирована так, чтобы вода стекала в отливы для крыши и поступала именно к воронкам;
- сами воронки должны быть установлены с использованием гидроизоляции и жёстко прикреплены.
Кроме того, чтобы старания были не напрасны, лучше всего, кроме основной воронки, вмонтировать пару дополнительных. Это поможет сделать водоотвод воды с крыши более эффективным.
Существуют следующие виды воронок:
- плоские — для кровли, используемой как терраса;
- покрытые сеточкой, защищающей воронку от попадания в неё листьев и мусора.
Обратите внимание, что воронки, имеющие плоскую поверхность, нужно постоянно очищать от мусора, налипшего снега, льда, грязи.

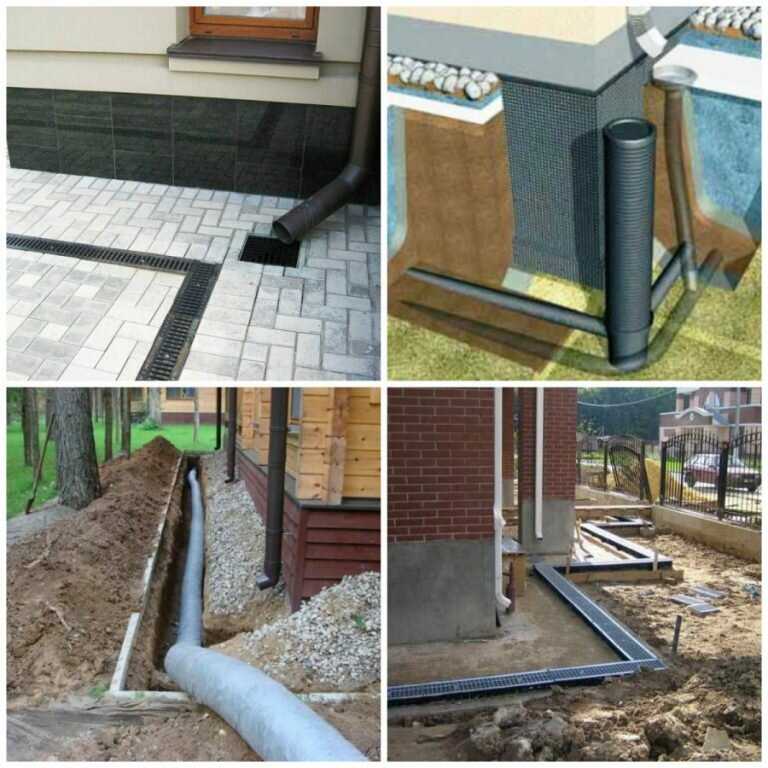

Линейный водоотвод
В водоотвод входит и система дренажа, препятствующая образованию луж и грязи вокруг постройки. Если всё правильно оборудовано, то фундамент дома будет надёжно защищён от губительного влияния воды.
Кроме того, с помощью дренажа, можно избавиться от попадания сырости в подвал.
Системы дренажа бывают двух видов – закрытая и открытая. Первая делается из труб, которые прокладывают на глубине, вторая же делается из желобов, спрятанных под дренажной решёткой.
Своими руками смонтировать открытую систему легче, так как меньше потребуется земляных работ. Желоба будут выполнять роль водоотвода.
Материалом, из которого они изготовлены, может выступать как бетон, так и полимербетон или тот же пластик. Желоба укладываются в специально подготовленную траншею в один уровень с землёй, после чего накрываются сверху декоративной решёткой.
Также не стоит забывать, что линейный водоотвод требует периодической очистки.
Для этого декоративная или защитная решётка снимается.
Фото водоотвода с крыши
Что такое водосточная система?
Водосточная система и компоненты крыши
Защита вашего дома невероятно важна, и часть вашего дома, которая может защитить ваш дом больше всего, — это кровельная система. Крыша гарантирует, что внешние элементы и суровая погода не повредят внутреннюю часть вашего дома. Несмотря на то, что кровельная система очень прочная и способна выдержать многое, во время дождя или даже снега воде нужно куда-то стекать с крыши. Когда на крыше остается какая-либо влага, это может привести к таким повреждениям, как протечки крыши или рост плесени.
Чтобы этого не произошло, хорошей идеей будет инвестировать в водосточные системы.
Но что такое водосточная система? Водосточная система — это система, устанавливаемая на крыше для отвода воды и мусора с крыши . Многие спрашивают: «Как называются водостоки?» и их просто называют водосточными системами крыши. Дренажная система начинается на линии крыши, а затем у вас есть дренаж крыши на землю. Компоненты, которые вам нужны для водосточной системы крыши, — это водосточная система и водосточная труба. Благодаря совместной работе этих двух компонентов вода может быть легко удалена из вашей кровельной системы.
Что делают водосточные желоба?
Когда речь заходит о кровельных водосточных системах и желобах, люди обычно думают, что это разные системы; на самом деле это не так. Водосточная система является компонентом водосточной системы крыши, которая позволяет воде, веткам, листьям и другому мусору собираться с крыши и стекать к водосточной трубе и на землю .
Вода с крыши стекает в водосточную систему, которая представляет собой длинный кусок материала, установленный вдоль края линии крыши. Затем вода будет течь по желобу, а затем направляться к водосточной трубе, где она будет впитываться в землю.
В некоторых домах не требуется водосточная система — для домов, расположенных в засушливом климате, или домов, расположенных под уклоном. Однако, если у вас много дождей, а ваш дом был построен на довольно ровном участке, вам нужна надлежащая система водостока с крыши, включающая водосточный желоб. Водосточный желоб не только поможет собрать воду с вашей крыши, но также защитит ваш ландшафт от эрозии почвы и фундамент вашего дома от растрескивания.
Как установить водосточную систему
Установка водосточной системы довольно проста, если у вас есть необходимые инструменты и материалы. Многие спрашивают: «Куда уходит водосточная система?» В зависимости от того, какой тип крыши у вас есть, определите, где будет установлена водосточная система.
Если у вас плоская крыша, водосток будет установлен на фактическую крышу, а затем водосток будет соединен вместе. Для крыш с небольшим уклоном вода будет просто стекать в водосточную систему. Другой вопрос, который задают в отношении установки систем водостока с крыши: «Как вы определяете размер водостока?» Все будет зависеть от размера крыши. Вот шаги, чтобы установить дренаж крыши.
- Чистая крыша : Вам нужно очистить линию крыши/облицовку, чтобы водосточная система имела чистое место для установки.
- План размещения : Это будет включать планирование того, где желоба будут выровнены по линии крыши и где должны быть установлены водосточные трубы.
- Подвесные желоба : Когда вы знаете, где будут проходить желоба, и обрезаете желоба до нужного размера, можно устанавливать желоба.
- Установка водосточных желобов : После установки желобов можно установить водосточные трубы.
Очистка водосточных систем
Как чистить водосточные системы
Для правильной работы водосточной системы ее необходимо время от времени чистить.
Самое большое, что может случиться, если дренажная система не очищена, — это засоры. Желоба и водосточные трубы могут забиваться листьями, ветками и другим мусором, который может скапливаться в желобе и водосточных трубах. Когда есть засоры, это может привести к переливу воды на крышу и стороны желоба. Слишком большое количество воды на крыше может привести к протечкам крыши, а вода, перетекающая через крышу, может повредить газон и фундамент. Очистить водосточные желоба и водосточную трубу очень просто. Все, что вам нужно, это мешок для мусора, перчатки, защитные очки, лестница и пластиковый совок. Вам нужно будет собрать все ветки, листья и мусор и выбросить их в мешок для мусора. После того, как вы удалите весь мусор, вы возьмете водяной шланг и распылите воду в водосточной системе, чтобы удалить остатки. Если в водосточной трубе есть засор, выпустите воду вверх по водосточной трубе, чтобы очистить засор. Если вам нужна водосточная система с крыши в Кантоне, штат Джорджия, позвоните специалистам по телефону Affordable Gutters Plus LLC .
Точно так же, как вы не стали бы звать неопытного техника для энергосберегающих систем кондиционирования, вы бы не стали звать неопытного кровельщика для установки водостока с крыши. Свяжитесь с нами по телефону 770-735-4433, чтобы записаться на прием и узнать больше об этом виде услуг.
Опубликовано в рубрике «Без рубрики» автором Affordable Gutters Plus LLC.
3 наиболее распространенные водосточные системы для плоских крыш
3 наиболее распространенные водосточные системы для плоских крыш
Плоские крыши обладают уникальными архитектурными характеристиками, которые делают их востребованными во многих ситуациях. Они идеально подходят для климата, который не испытывает большого количества дождя и влаги. Сад на крыше или дополнительное жилое пространство – основные причины, по которым люди выбирают плоские крыши. Наряду с преимуществами плоской крыши возникают и уникальные проблемы.
Наиболее критической из этих проблем являются водосточные системы для плоских крыш.
Ваше здание и местоположение могут помочь определить, какой водосток подойдет для вашей крыши. Конечно, плоская крыша с лучшим дизайном имеет правильный уклон для естественного отвода воды. Существуют продукты для покрытия крыш, если для этого недостаточно наклона или уклона. На плоских крышах обычно используются три типа водосточных систем. Каждая из этих систем имеет свои плюсы и минусы.
Основная проблема, связанная с техническим обслуживанием всех типов водостоков, — это удаление мусора. Обязательна регулярная чистка и разблокировка стоков, желобов и шпигатов. Каждая из этих систем может засориться мусором. Это может включать грязь, гравий, листья и другие посторонние материалы.
Водосточные желоба
Водосточные желоба являются наиболее распространенной водосточной системой, используемой для всех типов крыш.
- Недорогие – водосточные желоба проще всего приобрести и установить
- Предотвращает неконтролируемый слив воды с крыши
- Защищает дверные проемы и оконные проемы
- Может препятствовать скоплению воды возле фундамент здания
Хотя у них есть свои преимущества, они менее популярны по нескольким причинам:
- Высокий уровень обслуживания – желоба нуждаются в постоянной очистке и обслуживании в течение всего года
- Кронштейны желобов могут затруднить их очистку – установка экранов может уменьшить эту проблему
- Желоба могут стать хрупкими и треснуть. Кронштейны также могут прогнуться из-за воды или веса мокрой створки
- Зимнее замерзание – образование льда приводит к образованию плотины, что приводит к растрескиванию
Кронштейны также могут прогнуться из-за воды или веса мокрой створкиВнутренние водостоки часто встречаются на крышах больших зданий. В жилых домах также может быть установлен этот тип коммерческой крыши. Дренажи обычно располагаются ближе к центру здания. Они прикрепляются к трубам, по которым вода стекает вниз через крышу здания. Это удерживает воду на безопасном расстоянии от стен и фундамента.
- В отличие от водосточных систем, внутренние водостоки не замерзают, не трескаются и не выходят из строя зимой. Здание и стены естественным образом защищают трубы от непогоды.
- Внутренние водостоки можно настроить как привлекательный элемент вашей плоской крыши. Увеличьте привлекательность и красоту вашего здания с помощью индивидуальной фурнитуры.
- Фильтры для внутренних водостоков лучше всего изготавливать по индивидуальному заказу, чтобы они подходили для вашей крыши и вашего конкретного климата. Они помогают предотвратить засорение стока любым мусором.
Они помогают предотвратить засорение стока любым мусором.Внутренние дренажи имеют некоторые проблемы, которые необходимо решить перед установкой:
- Внутренние дренажи являются самыми дорогостоящими из трех дренажных систем для установки.
- Для обслуживания и ремонта внутренней дренажной системы обычно требуется профессиональный техник. Это приводит к еще большим расходам.
- Необходима бдительность в отношении мусора на плоской кровле с внутренними водостоками. Небольшое количество мусора может полностью забить систему. Это может стать эффектом домино, поскольку воде некуда будет деваться, создавая стоячие лужи воды.
- Убедитесь, что количество водостоков соответствует размерам вашей крыши. Недостаточное количество стоков вызовет проблемы со скоплением воды.
Проще говоря, шпигаты — это отверстия в наружных стенах или бордюры вдоль линии крыши. Они позволяют воде проходить сквозь стену через металлическую коробку, защищающую и окружающую шпигат.
