10 правил для розеток под телевизор

Каждый кто хоть раз самостоятельно устанавливал телевизор на стену сталкивался с рядом однотипных проблем.

Сколько всего розеток нужно в телевизионной зоне, на какой высоте, где и с какими отступами их расположить, на какую высоту вешать сам телевизор?

Хотите адекватных и понятных ответов на эти вопросы? Их есть у меня.

Грамотное, стандартизированное расположение идеально подходит не только для типичных квартир в многоэтажках, но также применимо и в дизайнерских проектах.

Сделаете один раз все по канону и будете пользоваться до конца дней.

Количество розеток для ТВ в гостиной и зале

Сколько вообще нужно розеток в телевизионной зоне? Кое-кто считает, что достаточно всего одной (у меня же Smart TV 😉).

В гостиной телевизионная зона делится на две группы:

• верхняя (за TV)

• нижняя (за тумбой)

Нельзя все розетки располагать только за черным ящиком, собирая вот такую сборную “солянку”.

Правило №1

В верхней зоне за телевизором нужны всего 4 розетки.

• фальш-розетка

Последняя представляет из себя пустотелую конструкцию для вывода напрямую любого кабеля. В магазине она так и называется “механизм вывода кабеля”.

Чаще всего через него выводят HDMI разъем.

Если у вас нет ни кабельного, ни спутникового телевидения (во многих регионах это уже стало анахронизмом), тогда смело вычеркивайте один из постов (TV под коаксиал).

Фальш розетка всегда соединяется с нижней группой кабель-каналом (40*40 или 60*40), либо гофрой d=40-50мм.

Если взять размеры меньше указанных, то разъемы HDMI или One Connect могут попросту не пролезть. Они достаточно большие сами по себе, даже без учета остальных кабелей.

Кабель-канал заштукатуривается в стене, а все провода внутри него при необходимости можно вытянуть и заменить на другие, не нарушая чистовую отделку.

Кстати, с технологией One Connect можно вообще обойтись без розеток в верхней части стены.

Применяют ее в том случае, когда хотят чтобы телевизор вплотную примыкал к стенке и там не оставалось никаких зазоров.

Естественно, что сам TV должен поддерживать данную технологию.

Телевизор на кухне

Когда и где фальш-розетка не нужна? Там, где вы не собираетесь подключать к ТВ никакого доп.оборудования (игровая консоль, домашний кинотеатр).

Речь прежде всего идет о кухне. Соответственно в этой зоне можно обойтись всего тремя постами:

• интернет

За исключением одного НО — если на кухне есть еще и спутниковое телевидение, которое подключается через отдельную приставку.

В этом случае розеток опять нужно 4шт. Добавляется ещё одна 220В.

Сама приставка при этом прячется за телевизор и спокойно ловит сигнал с пульта ДУ.

При наличии приставки от интернет-провайдера вместо одинарного поста Ethernet, монтируется двойной, вот такого типа.

Соответственно схемка для варианта Кухня + TV + Интернет приставка это:

А можно для телевизора на кухне обойтись вообще одной розеткой 220V без всех остальных? Да, конечно, современные реалии иногда это позволяют.

Покупаете Smart TV box в виде стика или флэшки. Он в свою очередь использует Wi-Fi и подключается через USB разъем.

Отдельного питания для него не требуется.

Такая штука способна существенно сэкономить на разводке проводов и вдохнет вторую жизнь в любой телевизор, который не имеет встроенного Smart TV. Подробнее

Зона возле тумбы

Здесь розетки можно разместить двумя способами. Первый вариант – это когда два отдельных блока монтируются на разных высотах.

Один видимый, сверху тумбы:

• розетки 220V

Другой чуть ниже – за тумбой.

Второй вариант – абсолютно все розетки прячутся за тумбой. Сверху в видимой части стены ничего нет.

Какой из них лучше? Если вы параноик и боитесь оставлять технику включенной на ночь, постоянно выдергивая вилки из розеток перед сном, то вам подойдет способ с видимым блоком поверх тумбы. Только не забывайте, что такое исполнение полностью портит интерьер.

Пустые розетки, подобранные в цвет, смотрятся на стене еще терпимо. Именно так их и изображают на картинках дизайнеры.

В реалиях это будут торчащие из стены вилки черного или белого цвета + провода, уходящие от них вниз, которые полностью перечеркивают всю эстетику телевизионной зоны.

Правило №2

Поэтому группа постов, спрятанная за тумбой, без видимого блока сверху – это более элегантный и наиболее используемый в современном ремонте вариант.

Количество и состав

Правило №3

МИНИМАЛЬНОЕ количество розеток за тумбой — 5шт.

Сюда входят:

• фальш розетка – 1шт

• интернет RJ45 – (лучше двойная Lan/Lan)

Никогда не надейтесь только на Wi-Fi подключение, стараясь тем самым сэкономить на слаботочных розеточных группах. Всегда закладывайте под это дело провода.

Вот тут есть подробное объяснение почему нужно делать именно так.

• 220V – 3шт

Под ТВ приставку + игровая консоль (Play Station, Xbox) + домашний кинотеатр или аудиосистема.

Правило №4

ОПТИМАЛЬНОЕ количество розеток за тумбой — 6шт.

• фальш – 1шт

• RJ45 – 1шт

• розетка 220V – 4шт (3шт+1резерв)

Но тут всплывает один неприятный момент. В магазинах очень редко продается рамка под 6 постов.

Придется ее изготавливать либо самостоятельно из двух рамок 4+3.

Либо соблюдая небольшой отступ, монтировать рядышком два блока 4+2.

Данная комплектация представляет собой универсальный набор для тумбы небольшого размера. Итоговый блок из шести постов как раз незаметно спрячется за ней.

Но как вы сами понимаете, с развитием технологий и многолетним обжитием квартиры мы постепенно обрастаем все большим и большим количеством техники и электроники.

Еще лет десять назад никто бы и не подумал планировать отдельную розетку под робот-пылесос. А сегодня это уже реалии жизни.

С перспективой на несколько лет четырех розеточных постов 220V может и не хватить.

Поэтому для полноценной комплектации телевизионной зоны в гостиной, за большой тумбой делают два блока, немного разнесенных друг от друга.

Один из них сборный: фальшрозетка + 220V + слаботочка. Другой – чисто под 220В.

Все провода и вилки, которые могут просматриваться с лицевой стороны тумбы

можно элегантно спрятать, руководствуясь этим методом (фальшстенка на магнитиках):

Такой схемы (4+4) уже точно достаточно для подавляющего большинства современных квартир и частных домов. Даже с перспективой на годы вперед.

На какой высоте вешать телевизор?

С количеством разобрались, переходим к конкретным точкам расположения.

Для определения всех отступов первоначально необходимо узнать высоту подвеса телевизора. Удивительно, но некоторые мастера иногда так задирают розетки, что они по итогу оказывают выше самого телика.

Поэтому определение высоты установки TV это задача, которую нужно решать еще до монтажа всей розеточной группы.

Правильная последовательность здесь следующая:

Правило №5

Выбор диагонали – подбор кронштейна – высота подвеса – розеточные группы.

Формула для расчета высоты очень простая и наглядная. Она учитывает как рекомендации производителей TV, так и рекомендации врачей.

Правило №6

Телевизор нужно вешать так, чтобы расстояние от пола до уровня глаз приходилось ровно на 1/3 высоты телевизора.

Почему 1/3, а не 1/2 экрана, как рекомендуют многие?

Если бы вы сидели перед черным ящиком на табуретке с ровной спиной, то взгляд как раз и попадал бы в середину.

Однако на диване или кресле мы облокачиваемся на спинку и наша голова автоматически уходит чуть назад, приподнимая взгляд. Поэтому и телевизор должен быть именно на этой высоте.

Как применить формулу на практике? Сначала узнаём высоту экрана.

Для этого определяетесь с диагональю и по характеристикам в интернет-магазинах находите эти данные (высота — ширина).

Марка и производитель здесь не важны. Отталкиваясь от диагонали этот параметр будет у всех практически одинаков.

Далее садитесь на диван и измеряете расстояние от пола до уровня глаз. Для этого на диване нужно расположиться слева или справа, а второй человек сбоку рулеткой сделает замеры.

Если в семье очень много любителей зомбоящика и все они разного роста, то проделываете операцию с каждым членом семьи и выводите среднее значение 😉.

А что делать на стадии чернового ремонта, когда дивана еще нет в наличии? По крайней мере определитесь с мебелью и узнайте высоту посадочного места (обычно 45-50см).

Соорудите в комнате сиденье аналогичной высоты и замерьте примерное расстояние до глаз. В дальнейшем подкорректировать погрешность можно будет при помощи кронштейна.

Телевизор в спальне – на какой высоте?

Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?

Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!

Правило №7

В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.

Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:

Она рассчитана исходя из стандартной высоты кровати в 45см.

Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).

Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.

Однако возникает один закономерный вопрос — кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.

В спальне мы как правило лежим, а не сидим (удивительно, правда 😉). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.

Высота ТВ для просмотра лежа

Второй метод называется перпендикуляр. Принимаете удобную лежачую позу и строите относительно оси вашего тела перпендикулярную линию от глаз.

Правило №8

Та точка, где она упрется в стену и будет наиболее удачным центром расположения ТВ.

Главная проблема — как это все виртуально спроецировать на стенку?

Самый простой вариант — если вы видите отражение своего лица по центру телевизора, то экран как раз и находится на идеальной линии вашего взгляда. В этом суть комфортного просмотра.

Однако такой картинки можно добиться при любой высоте с помощью элементарной регулировки угла наклона кронштейна.

Поэтому, чтобы вычислить конкретную точку воспользуйтесь другими лайфхаками.

Примите на кровати удобную позу, вытяните перед собой руки со смартфоном так, чтобы его было комфортно смотреть.

Второй человек в это время подходит к стене, а вы направляя его, указываете нужные точки. Отметки должны приходиться на горизонтальную середину корпуса смартфона.

Это и будет центр подвеса телевизора. В этом же прямоугольнике нужно размещать и розетки.

Будет довольно высоко, но в этом есть и свои плюсы.

• дети не повредят экран при играх

• да и вы случайно не зацепите его при переноске мебели

Отступы от телевизора

Переходим к привязке и высоте установки розеток. Все высоты и отступы берутся по центру, а не по краям рамок!

Правило №9

Блок за TV размещается в 10-15см от верхнего края телевизора.

Не нужно его прятать глубже. В противном случае вам будет неудобно каждый раз засовывать туда руку, чтобы что-то выдернуть или подключить.

Если наоборот, поставить розетки чуть выше, то они будут заметны, когда вы перемещаетесь по комнате.

Расстояния для розеток за тумбой

Что касается других блоков, то изначально вам нужно определиться с размерами самой тумбы. Высота стандартной модели от IKEA – 45-55см.

Исходя из этого – розетки НАД тумбочкой (если они у вас есть) это 10см отступа вверх.

Правило №10

Розетки ЗА тумбой – те же самые 10см, но уже вниз от верхнего края.

Практический пример расчета высот

Имеем телевизор диагональю 55 дюймов со следующими габаритными размерами:

Отсюда берем высоту – 70.5см Садимся на диван и замеряем расстояние до глаз – получаем 110см.

1/3 часть экрана – это 70,5см/3 =23,5см ~ 24см

Значит нижняя точка TV от пола будет равняться:

110см (до глаз) — 24см (1/3 TV) = 86см

а верхняя:

110см (до глаз) + 47см (2/3 TV) = 157см

Соответственно все расстояния от пола до верхнего и нижнего блоков розеток, с учетом рекомендуемых отступов и габаритов тумбы, будут следующими:

Какие нужны розетки для телевизора и сколько?

В настоящее время телевизор в квартире – это важнейший компонент мультимедийной системы, который позволяет не только смотреть стандартные эфирные или кабельные каналы, но также: выходить в интернет, пользоваться игровыми приставками, просматривать фото- и видео-контент с мобильных устройств и многое другое.

Зачастую, многим даже сложно представить, как именно они будут использовать телевизор в будещем, какие функции будут особенно востребованы и, соответственно, какие коммуникации необходимо подводить к ТВ, какие делать розетки.

Сейчас я расскажу, какие именно минимально нужные коммуникации и розетки делаются для телевизоров в настоящее время — это будет некий стандарт, который, я считаю, должен быть у каждого.

Сразу оговорюсь, что я рассматриваю лишь варианты для тех, кто, сделав ремонт и заменив проводку электро- и слаботочных сетей, хочет надолго забыть о дальнейших изменениях и просто пользоваться телевизором, какие бы условия передачи сигнала для этого не использовались.

Минимально необходимые розетки для современного телевизора

Электрическая розетка – 2шт.

Тв-розетка – 1шт.

Интернет розетка (RJ45) – 1шт.

Времена, когда телевизору для полноценной работы требовалась лишь электрическая розетка, к которой собственно он и подключался, прошли. И виной всему не только постепенно меняющийся стандарт передачи ТВ сигнала с аналогового на цифровой, но тенденция уменьшения в квартирах количества различных свисающих проводов и вспомогательных устройств, вроде комнатной тв антенны, портящих интерьер.

Современное цифровое телевиденье, какой бы провайдер его вам не предлагал, чаще всего требует для работы дополнительной приставки, а если вы решите установить спутниковую антенну, вам потребуется ресивер. Поэтому в обязательном порядке закладываются именно две электрические розетки, одна под телевизор, другая под дополнительную приставку, которую вероятно придётся использовать.

ТВ розетка, к которой подводится стандартный антенный кабель (коаксиальный), чаще используется для подключения телевизора к наружной эфирной антенне или кабельному телевидению.

Даже если вы твердо решили пользоваться лишь цифровым телевиденьем, обычную антенну подключить к телевизору тоже нужно, ведь при аварии у вашего провайдера или неисправности оборудования, с ней вы сможете просматривать стандартные эфирные каналы (передающиеся радиоволнами в воздушном пространстве и принимаемыми антенной).

Антенный кабель до розетки, подводится чаще всего из слаботочной распорядительной коробки, которая есть практически в любой современной квартире, чаще всего она располагается под электрическим щитом. Если у вас нет слаботочного щита, подводите коаксиальный кабель к тв-розетке, от места, где он будет коммутироваться с вводным телевизионным кабелем, нередко его просто выводят в подъезд, либо сразу к индивидуальной эфирной антенне.

Интернет-розетка (Rj45), чаще всего используется для получения сигнала цифрового телевидения, нередко к ней подключается дополнительная цифровая приставка, которую предоставляет ваш провайдер.

Реже, через неё, некоторые модели телевизоров, подключаются напрямую к сети интернет, что позволяет, выходить в сеть, просматривать видео-, либо онлайн тв-каналы и многое другое.

К интернет-розетке подводится витая пара (интернет кабель), который идет от роутера. Обратите внимание, не нужно тянуть интернет кабель от слаботочного щита, а подводить его необходимо именно оттуда, где будет стоять роутер вашего провайдера, от места, где сигнал вводного интернет-кабеля, будет, с помощью роутера, разделяться на все интернет-розетки квартиры.

Такой набор розеток для телевизора в настоящее время является оптимальным минимум и в большинстве случаев позволит вам подключить ТВ к любому провайдеру телевиденья, либо смотреть эфирные каналы, без каких-то изменений или дополнений электропроводки.

Этот вариант я рекомендую делать если телевизор, чаще всего, будет использоваться именно для просмотра тв-передач и никакого дополнительного оборудования подключать к нему не будут, как например, на кухне.

Для телевизора в зале или гостиной, существует другая формула розеток для ТВ.



РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка — 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.



Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.



Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта.  В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

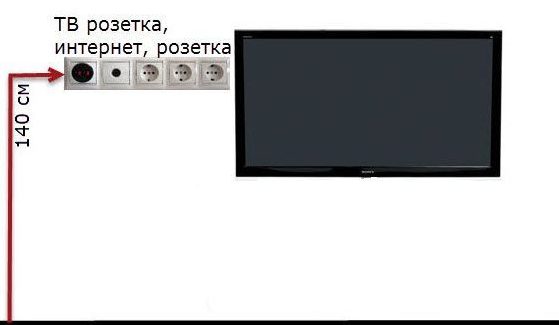

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Если же у вас остались вопросы, предложения или замечания, по розеткам для телевизора их количеству, составу и т.д. – обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить.

Электротехнические нормы и правила для розеток в доме

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01.03.23

Ель / Микела Бутиньоль

Электрические нормы — это официальный набор рекомендаций, определяющих, как следует устанавливать различные аспекты электрической системы. Большинство местных электротехнических норм для жилых помещений основаны на NEC — Национальном электротехническом кодексе — типовом кодексе, который содержит руководящие принципы, на основе которых местные сообщества могут моделировать свои собственные жилищные кодексы.

Среди других сведений об установке электропроводки электрические нормы и правила определяют, как должны располагаться электрические розетки и какие типы розеток следует использовать в общих жилых помещениях, ванных комнатах, кухнях и других местах. Далеко не произвольный, электрический код, относящийся к розеткам, практичен и может помочь тем, кто делает все своими руками, понять и правильно подключить свои дома.

Одним из ярких примеров реального применения кода является размещение розеток на кухнях. На кухне розетки должны находиться на расстоянии не более 48 дюймов друг от друга. Это обозначение расстояния основано на средней длине электрического шнура, используемого в большинстве небольших кухонных приборов. Цель состоит в том, чтобы помешать домовладельцам слишком сильно натягивать шнуры и создавать опасности.

Требования к нормам для розеток в жилых домах могут различаться в разных сообществах, поскольку типовые строительные нормы и правила могут быть приняты и адаптированы по усмотрению сообщества. Большинство, но не все, следуют рекомендациям национального модельного кодекса NEC. Обязательно уточните подробности в местном отделе разрешений на строительство.

Смотреть сейчас: Электрические нормы для розеток в доме

Требования электрических норм к розеткам

• Общие зоны : Ни одна точка на стене не может находиться на расстоянии не более 6 футов по горизонтали от сосуда. Не требуется, если ширина стены составляет 24 дюйма или меньше.
• Ванные комнаты : На расстоянии не менее 3 футов от внешнего края раковины должна быть розетка с защитой GFCI.
• Кухни : Расстояние между розетками не должно превышать 48 дюймов, подходит для любой стены шириной 12 дюймов и более. Розетки не должны располагаться выше столешницы более чем на 20 дюймов.
• Розетки TR : Во многих муниципалитетах требуются розетки с защитой от несанкционированного доступа для мест на стене высотой 66 дюймов или ниже. Не требуется за крупными приборами или когда розетка является частью светильника или прибора.
• Розетки GFCI : Требуется над кухонными прилавками, посудомоечными машинами, ванными комнатами, прачечными, незавершенными подвалами, гаражами, многими открытыми площадками, бассейнами и спа. Этот список не является исчерпывающим и может включать другие области дома.
• AFCI : Защита от дугового замыкания требуется для розеток во многих областях.


Расстояние между розетками в жилых помещениях

Для целей кода «общие зоны» определяются как комнаты, такие как гостиные, семейные комнаты, спальни и коридоры.

Статья 210.52(А)(1) гласит:

Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 6 футов от розетки розетки.

Это расстояние выбрано таким образом, чтобы лампа, компьютер, телевизор или другой прибор никогда не находились на расстоянии более 6 футов от электрической розетки.

Допускается более частое размещение розеток, но это не требуется по нормам. Если пространство активно используется, например, когда люди заряжают телефоны или подключают ноутбуки, может быть хорошей идеей более короткое расстояние между розетками.

Одно исключение из правила: если ширина стены менее 24 дюймов, розетка не требуется. Опять же, вам разрешено разместить розетку в этом пространстве, если вы того пожелаете.

Коридоры длиной более 10 футов должны иметь по крайней мере одну электрическую розетку, желательно посередине.

Расстояние между розетками в ванных комнатах

На стенах ванной комнаты должна быть емкость на расстоянии не менее 3 футов от внешнего края раковины. Как правило, розетку желательно устанавливать над столешницей. Но 3-футовое обозначение кода дает свободу действий на случай, если это невозможно или нецелесообразно. Также рекомендуется и безопаснее располагать выпускное отверстие сбоку от раковины, а не прямо за ней. Розетки в ванных комнатах должны быть защищены GFCI и обслуживаться 20-амперной цепью.

Совет

Установка автоматического выключателя GFCI выполняет ту же функцию, что и установка отдельных розеток GFCI в ванной комнате. Автоматический выключатель GFCI защищает все розетки ниже по потоку. Таким образом, даже розетка без GFCI, установленная в цепи выключателя GFCI, безопасно отключит выключатель GFCI. Выключатели GFCI не требуют кода . Они обеспечивают более чистую установку, чем установка громоздких отдельных блоков GFCI.

Расстояние между розетками на кухне

На кухне электрические розетки должны располагаться на расстоянии не более 48 дюймов друг от друга, чтобы ни одна точка столешницы не находилась на расстоянии более 24 дюймов от розетки. Любая столешница шириной 12 дюймов и более должна иметь розетку на стене за столешницей.

Розетки не должны располагаться выше 20 дюймов над столешницами, за некоторыми исключениями для людей с ограниченными физическими возможностями, а также для островов или полуостровов, где это правило высоты не может быть соблюдено.

Сила тока розеток

Розетки общего назначения должны иметь номинал, соответствующий силе тока цепи, которую они обслуживают. Как правило, эти бытовые цепи обеспечивают ток 15 или 20 ампер, и номинал розетки не должен превышать этот ток. Проверьте автоматический выключатель на сервисной панели, чтобы узнать, рассчитан ли он на 15 или 20 ампер, и выберите розетки, соответствующие этому номиналу.

Установка 15-амперных розеток на 20-амперную цепь не опасна (на самом деле это стандартная практика), но ни при каких обстоятельствах нельзя устанавливать 20-амперную розетку на 15-амперную цепь.

Розетка на 20 ампер рассчитана на использование специальной вилки на приборах с более интенсивным использованием, и если такой прибор подключается к цепи на 15 ампер, существует опасность слишком большого потребления энергии и перегрузки цепи. Розетка на 20 ампер устанавливается только в цепи на 20 ампер или больше и обычно предназначена для мест, где обычно используются мощные устройства, например, розетка, которая может питать обогреватель.

Сосуды с защитой от несанкционированного доступа

В качестве дополнительной меры безопасности в большинстве муниципалитетов требуются розетки с защитой от несанкционированного доступа для общих помещений дома. Эти розетки обозначены утопленными буквами «TR» на лицевой стороне розетки. В розетках с защитой от несанкционированного доступа подпружиненная заслонка внутри розетки не позволяет маленьким детям просовывать такие предметы, как ножи, в выходные щели.

Розетки с защитой от несанкционированного доступа обычно не требуются для:

• Розетки, расположенные на высоте 66 дюймов или более от пола
• Розетки за большими приборами, которые трудно перемещать (например, холодильник)
• Розетки, являющиеся частью светильника или электроприбора

Требования защиты GFCI

Электрический кодекс требует, чтобы розетки имели защиту GFCI (прерыватель замыкания на землю) в определенных областях дома, в том числе:

• Сосуды над кухонными столешницами
• Сосуды для питания посудомоечных машин
• Сосуды в ванных комнатах
• Сосуды в прачечных
• Сосуды в незавершенных подвалах
• Сосуды в гаражах и других доступных открытых местах

Защита GFCI снижает риск поражения электрическим током при замыканиях на землю и может быть обеспечена одним из двух способов: за счет использования специальных автоматических выключателей GFCI, обеспечивающих защиту всей цепи; или с розетками GFCI, которые специально разработаны для обеспечения защиты GFCI конкретной розетки или этой розетки, а также розеток «ниже по течению», которые являются частью той же цепи.

Требования к защите GFCI постепенно расширялись с последующими изменениями NEC, и эти требования, возможно, могут быть расширены в будущем.

Требования защиты AFCI

С 1 января 2014 года NEC также требует другого типа защиты для всех 15-амперных и 20-амперных розеток в обычных жилых помещениях. Это требование требует защиты AFCI (прерыватель цепи от дугового замыкания) для этих розеток.

Защита AFCI обнаруживает и отключает цепь при возникновении дугового замыкания — незначительного искрения между проводами или проводными соединениями. Защита AFCI снижает вероятность возгорания из-за искрения.

Защита AFCI также может быть обеспечена одним из двух способов: с помощью специальных автоматических выключателей, защищающих все розетки и устройства в цепи; или через специальные розетки AFCI, которые обеспечивают защиту только в одном месте. Стандартной практикой является установка автоматических выключателей AFCI для защиты всей цепи, но отдельные розетки AFCI могут быть установлены там, где установка автоматического выключателя нецелесообразна.

Сколько розеток в 20-амперной цепи? Найдите ответ здесь!

Вас беспокоит количество розеток, подключенных к вашей цепи? Вы чувствуете, что они будут перегружены, когда вы запускаете несколько устройств одновременно?

Сегодня мы обсудим, сколько розеток в 20-амперной сети лучше всего подходит для обеспечения ежедневного безопасного энергопотребления. Хотя Национальный электрический кодекс (NEC) прямо не ограничивает установку розеток в вашей цепи, крайне важно изучить его ограничения на потребляемую мощность.

Как правило, у вас должно быть не более 10 розеток в цепи 20 А . Чтобы узнать почему, продолжайте читать.

Содержание

• Цепь на 20 А
• Сколько розеток в цепи на 20 А?
• Как правильно управлять розетками?
• Составьте план размещения
• Какой тип розетки лучше всего подходит для моей цепи?
• Нужно ли мне модернизировать мою 15-амперную цепь до 20-амперной?
• Заключение

Цепь на 20 А

Типовой цепи на 20 ампер достаточно для питания одной или двух спален. Это обычная номинальная мощность, используемая в таких устройствах, как розетки и верхнее освещение, наряду с 15-амперной цепью. Разные усилители подходят для разных размеров проводов.

Цепь на 15 ампер, например, совместима с проводом 14 калибра. С другой стороны, 20-амперная схема с 14-м калибром довольно нетрадиционна и склонна к перегрузке, поэтому лучше использовать провода 10-го или 12-го калибра.

Когда цепь имеет номинал 20 ампер, это не означает, что сила тока составляет 20 ампер. Это измерение является всего лишь индикатором для определения количества мощности, которое может безопасно пройти через цепь.

Теперь, когда дело доходит до количества розеток или розеток, которые вы можете разместить в 20-амперной цепи, вы можете поставить столько, сколько захотите. Лучше, если у вас будет несколько розеток, чтобы обеспечить равномерное распределение электроэнергии.

Однако потребляемая мощность множества установленных розеток может привести к перегреву проводов, срабатыванию выключателя или пожару. Независимо от того, прокладываете ли вы или наемный электрик электричество по вашему домашнему плану, оно должно иметь хорошо продуманное управление нагрузкой.

Сколько розеток в 20-амперной цепи?

Максимальная потребляемая мощность одной розетки составляет 1,5 А или 180 Вт, тогда как цепь на 20 А при напряжении 120 В может достигать максимальной мощности при 2400 Вт.

Теоретически можно поставить 13 устройств, чтобы получить максимальную отдачу от 20 ампер мощности цепи (1,5 ампера × 13 устройств = 19,5 ампер), но с практической точки зрения это большое нет-нет.

Выполнение этой практики не позволит другим устройствам получить достаточную мощность, необходимую для запуска. Цепь, которая 90% занятости может привести к постоянному отключению выключателя. Из-за этой проблемы NEC рекомендует ограничивать нагрузку цепи и выключателя до 80 % или менее.

Это правило 80% необходимо, потому что неожиданные скачки напряжения от крупных электроприборов потребляют оставшиеся 20%, которые используются как «свободное пространство» в цепи.

В соответствии с этим правилом 80% 20-амперной цепи составляет 16 ампер или 1920 Вт в 120-вольтовой системе, поэтому для соблюдения этого ограничения у вас должно быть не более десяти розеток в 20-амперной цепи (16 ампер). ÷ 1,5-ампер = 10,67 устройств).

Как правильно управлять своими розетками?

Розетка не будет потреблять ток, пока вы не подключите к ней что-нибудь. Но если вы планируете максимально использовать десять электрических розеток для каждой 20-амперной цепи, которая есть в вашем доме, то здесь что-то может пойти не так.

Следует помнить, что не каждая область или цепь потребляют энергию одинаково, потому что не все приборы одинаковы. Кухня и ванные комнаты — это места, которые вы можете рассматривать как большие потребители электроэнергии.

Если вы не будете слишком осторожны и поставите одну 20-амперную цепь и для кухни, и для ванной, провода могут перегреться и вызвать электрические повреждения. Лучше всего, если вы составите план расположения до установки розеток.

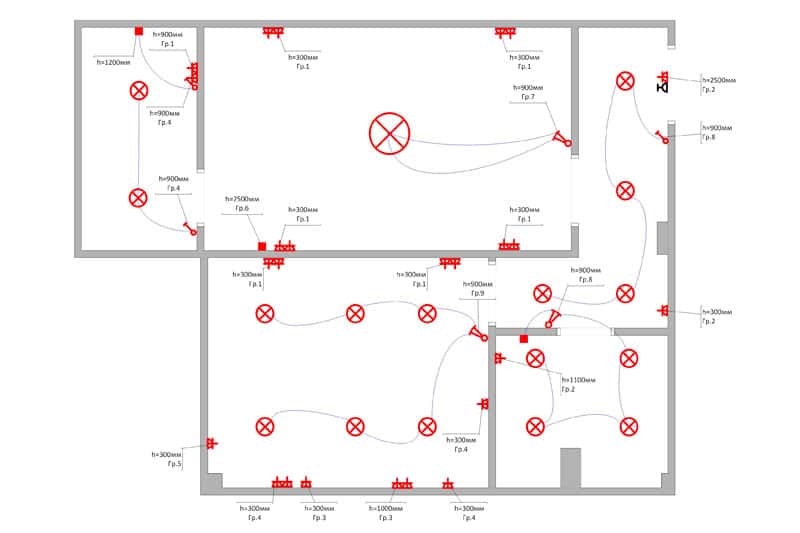

Составьте план компоновки

Начните с объединения источников света в одну цепь только потому, что мощность, потребляемая источниками света, намного меньше по сравнению с любыми другими подключенными устройствами, поэтому так безопаснее.

С точки зрения 20-амперной цепи на кухне посудомоечная машина и электроплита должны иметь отдельные розетки. Целесообразно разделить розетки на кухне на две отдельные цепи, добавив несколько источников света, чтобы избежать срабатывания выключателя и добиться сбалансированной электрической нагрузки.

В спальнях по общему правилу розетка должна быть установлена ​​на каждой стене. Вы также можете использовать тот же метод, поставив розетку через каждые 6 футов. Одна 20-амперная цепь для всего освещения и розеток для спальни вполне подойдет.

Имейте в виду, что независимо от того, сколько розеток вы установили в своей цепи, скорее всего, одновременно будут использоваться только одна или две розетки. Мой совет: устанавливайте розетки в соответствии с рекомендациями NEC для цепей на 20 ампер и размещайте их в легкодоступных местах.

Какой тип розетки лучше всего подходит для моей цепи?

Прежде всего, хорошая розетка должна соответствовать местным и национальным электротехническим нормам. Не только это, но вы также должны подумать о том, какая вилка у вашего электрического устройства.

Легко определить розетку, если она на 15 или 20 ампер. Хотя оба выглядят почти одинаково, розетка на 20 ампер отличается тем, что на одной стороне есть Т-образное отверстие для вилки на 20 ампер. С другой стороны, 15-амперные, как обычно, имеют два стандартных отверстия для заглушек.

В большинстве жилых районов можно найти розетки на 15 и 20 ампер. Розетка на 15 ампер подходит для обычных бытовых принадлежностей, таких как лампы и зарядные устройства, а розетка на 20 ампер лучше всего подходит для мощных приборов, таких как электроинструменты в вашем гараже.

Обе эти розетки можно подключить к 20-амперной цепи. Однако, как я уже говорил ранее, проводка 20-амперной схемы (12-го калибра) толще, чем 15-амперной (14-го калибра). Из-за этой ситуации с проводкой лучше следить за несовместимостью розеток и цепей.

Если у вас сейчас есть 15-амперная цепь, не покупайте 20-амперную розетку. Однако цепь на 20 ампер может иметь розетку на 15 ампер, и у вас не будет проблем — этот метод обычно используется в большинстве домов.

Лучшим примером 15-амперной розетки является настенная розетка BESTTEN, а примером 20-амперной розетки является дуплексная розетка Leviton CR20-W. Хотя 15-амперные розетки доступны по цене и выглядят чище, 20-амперные розетки лучше подходят для большинства электрических устройств, особенно для тех, которые требуют много энергии.

Нужно ли мне модернизировать мою 15-амперную цепь до 20-амперной?

Теперь, когда вы знаете разницу между 15-амперной и 20-амперной схемой, вы можете заменить свою старую 15-амперную цепь на 20-амперную. Но прежде чем приступить к этому действию, сначала проверьте электрические характеристики вашего дома.

Существует множество причин, по которым ваш автоматический выключатель продолжает отключаться. Возможными факторами являются короткое замыкание, перегрузка цепи или старый/поврежденный выключатель.

С другой стороны, предположим, что вы избавились от этих проблем, и ваш выключатель слишком мал для нагрузки, необходимой вашим приборам. Если это так, общий ток вашего дома превышает 15-амперный номинал вашего автоматического выключателя.

Если у вас автоматический выключатель с более низким номиналом силы тока, чем цепь, вам необходимо установить более высокий номинал.

Это можно сделать, но убедитесь, что эту работу возьмет на себя профессиональный электрик. Если вы сделаете все своими руками и замените выключатель без присутствия сертифицированного мастера по ремонту, вы подвергаете себя и свое имущество серьезной опасности.

Это видео от Flannel Guy DIY может помочь вам лучше понять количество розеток или розеток, необходимых для 20-амперной цепи:
