Клеммник или скрутка. Что лучше для соединения

скрутка или клемма

Содержание

1. Как лучше соединить провода?
2. Типы соединений проводов
3. Достоинства соеденительных клемм Wago
4. Некоторые разновидности клемм Wago
5. Материалы, которые применяется при изготовлении клемм Wago
6.  Винтовые клеммные соединения
7. Соединительные изолирующие зажимы (СИЗ)
8. Скрутка проводников
9. Клеммная колодка
10. Силовой провод для электроплиты
11. Пайка и сварка проводников

Как лучше соединить провода?

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

что лучше выбрать клеммник или скрутку

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т. п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

скрутка

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

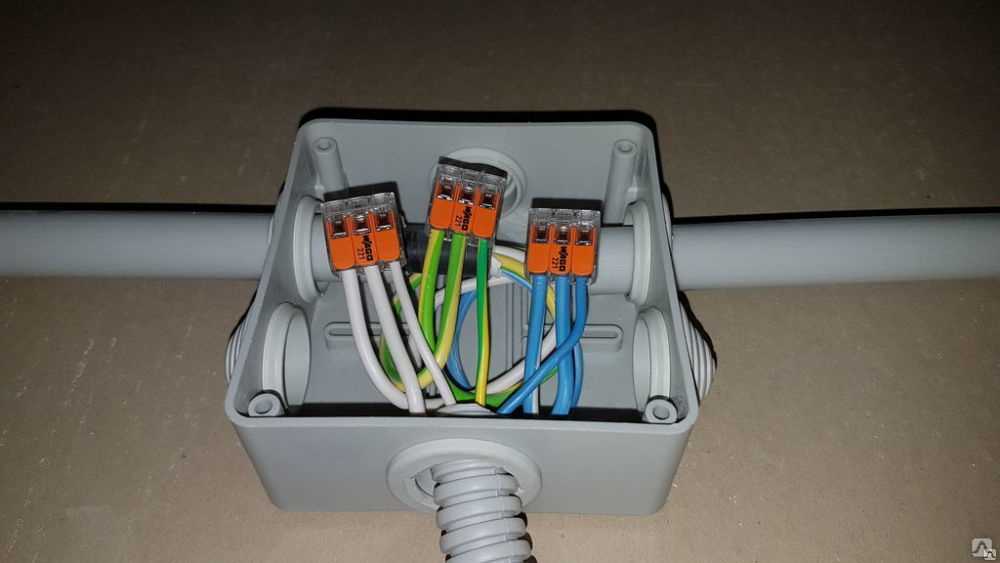

соединение проводов с помощью клемм wago

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

клеммы СИЗ

Обязательно прочитайте подробные статьи про соединение проводов:

• «Современные способы соединения проводов«
• «Соединение проводов  в распределительной коробке? СХЕМЫ»
• «Колпачки СИЗ для скрутки проводов. Советы электромонтажника»

Типы соединений проводов

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.

На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

• универсальные, снабженные натяжной пружиной;

универсальный зажим

• специализированные плоско-пружинные клеммы.

плоско-пружинный зажим

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.
5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:

• 1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

wago серия 773

• 2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

wago серии 273

• 3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

wago серии 224

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин вагонадежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

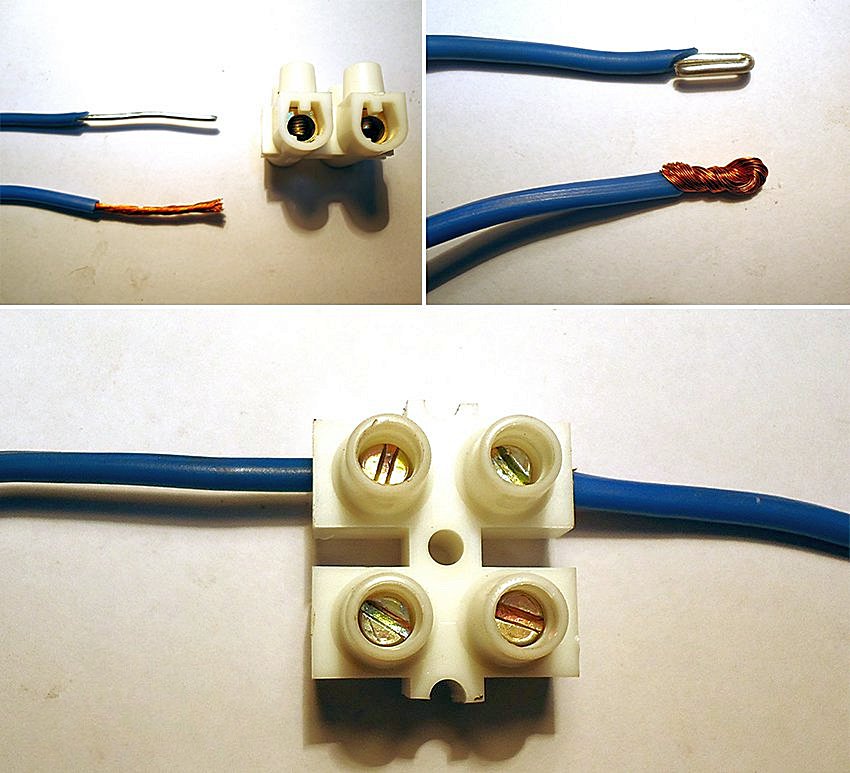

 Винтовые клеммные соединения

винтовые клемники

Соединительные изолирующие зажимы (СИЗ)

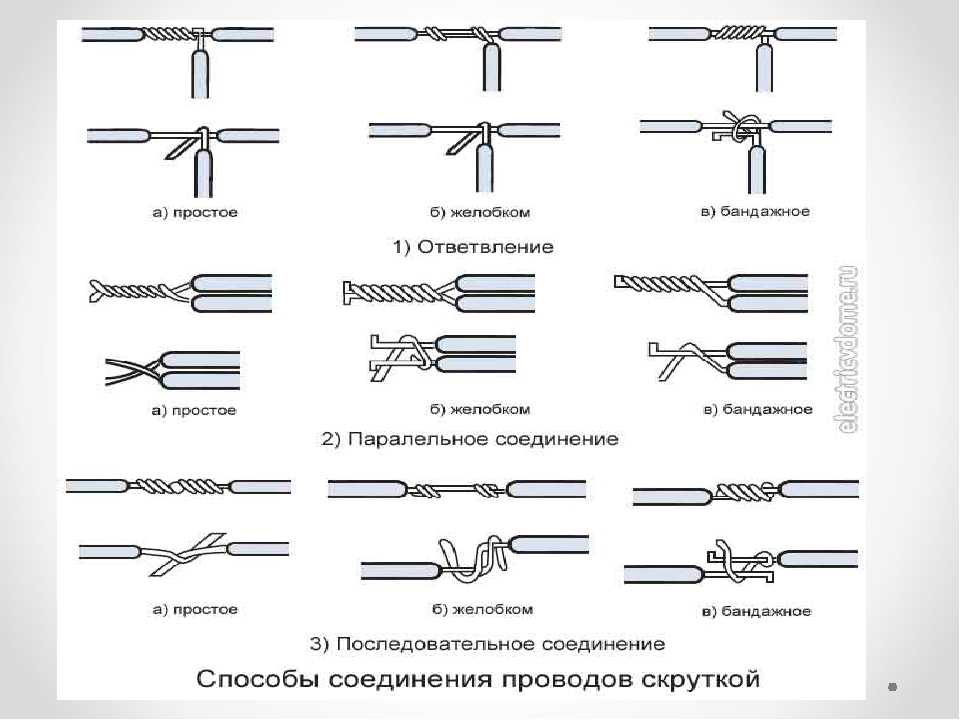

Скрутка проводников

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Клеммная колодка

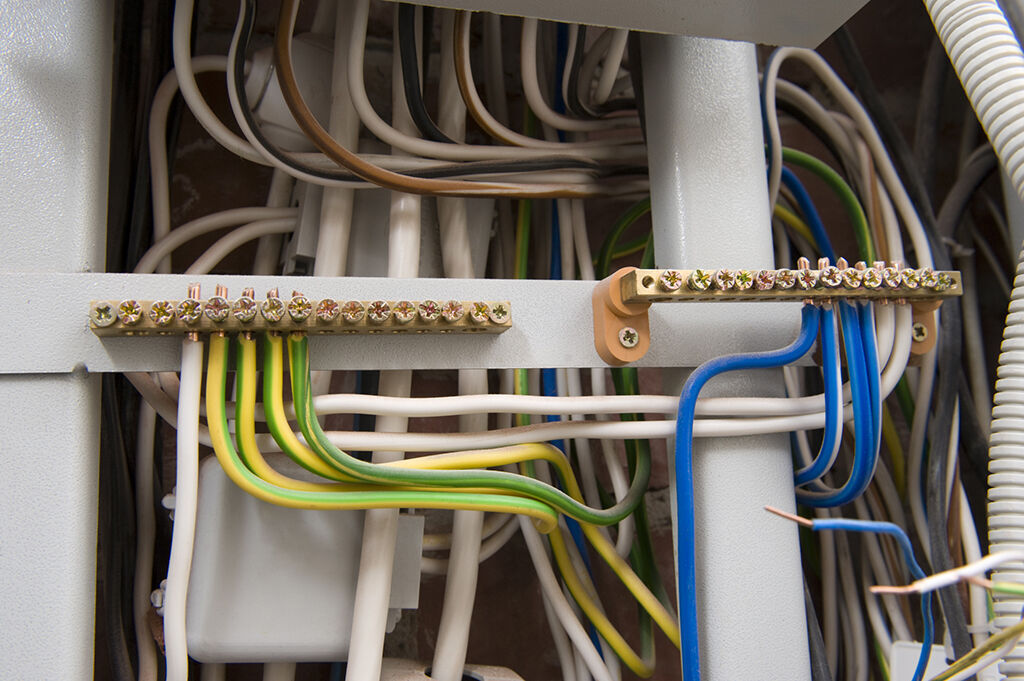

клеммная колодка

Силовой провод для электроплиты

клемная колодка для электроплиты

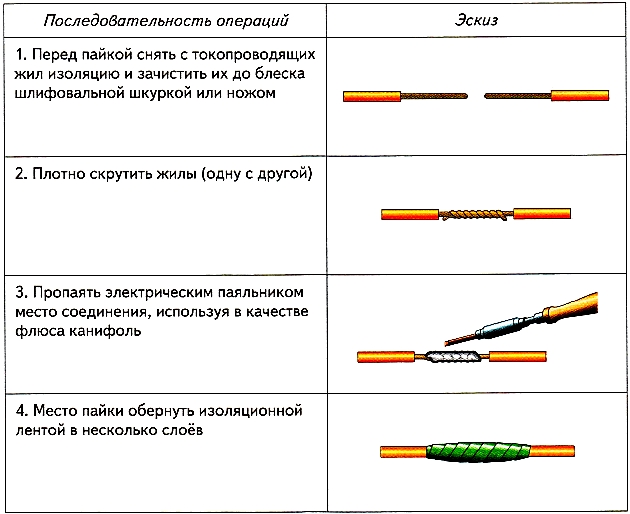

Пайка и сварка проводников

скрутка, пайка, сварка проводников

Оцените качество статьи:

Скрутки, клеммники и WAGO / Хабр

В свете недавнего обсуждения возникла потребность провести измерения и получить численный ответ на вопрос: что лучше? WAGO, винтовые клеммы или скрутки меди с алюминием?

Образцы

Под исследование попали:

• клеммник ТВ-2504L 25 А (производитель не указан)
• клеммник ТВ-1504L 15 А (производитель не указан)
• WAGO 222 20 А (серый)
• WAGO 221 20 А (прозрачный)
• скрутка (чуть меньше 20 мм провода)
• «полиэтиленовый» клеммник 5 А (отсутствует на фотографии)
• целый провод
• скрутка меди с алюминием
• скрутка алюминия с алюминием

Во всех случаях используется одножильный медный провод номинальным сечением 2,5 кв. мм и фактическим 2,3 кв.мм. Да, медь в провода частенько не докладывают (не буду указывать, как таких людей следует называть). Недостача выявлена как измерением диаметра, так и сопротивления провода.

Сечение 2,5 кв.мм выбрано, поскольку, исходя из надписей на корпусе WAGO, это единственное сечение поддерживаемое клеммой.

1,5 кв.мм — слишком тонкий — диаметр 1,4 мм. 4 кв.мм — слишком толстый — 2,3 мм. Такое ограничение дополнительно огорчает тем, что согласно таблице 1.3.4 ПУЭ, максимальный ток для двухжильного 2,5 кв.мм — 25 А, а клемма только на 20 А.

С алюминиевым проводом возникла проблема. Имеющаяся проволока сечением 6,1 кв.мм, не является эквивалентом меди 2,5 кв.мм по токовой нагрузке (таблицы 1.3.4 и 1.3.5 ПУЭ), что делает невозможным прямое сравнение. По этой причине результаты измерений не включены в итоговую таблицу. Но не страшно. В любом случае, целью опыта была проверка медных соединений, а алюминиевые скрутки добавлены в качестве шок-контента.

Клеммники ТВ используются двумя способами: сквозным — провода зажаты с разных сторон и совместным — оба провода под одной шайбой, но без непосредственного контакта.

Сопротивление

Проще всего охарактеризовать качество электрического соединения его переходным сопротивлением. Для определения оного была собрана следующая «установка»:

Здесь виден, недостающий на первом фото, «полиэтиленовый» клеммник.

Сопротивление соединения определяется путём пропускания тока 2,5 А и измерения падения напряжения. Для подключения вольтметра на расстоянии 5 см от входов проводов в клеммники сделаны надрезы в изоляции. Далее в соответствии с законом Ома R=U/2,5.

Для сравнения выполнено измерение сопротивления целого провода длиной 12 см (между точками подключения вольтметра).

Нагрев

Для проверки поведения соединений в практических условиях, было измерено превышение температуры над окружающей средой после трёхчасового пребывания под током 15,5 А. Измерение проводилось термопарой прижатой к жиле провода в точке входа в клеммник. Поскольку у WAGO изоляция провода вставляется в специальные углубления — измерение проводилось внутри корпуса.

Скрутка, для правдоподобности, была обмотана синей изолентой — измерение температуры проводилось под изолентой.

«Полиэтиленовый» клеммник появился после разборки установки и в опыт тоже не попал.

Схема установки:

Если внимательно посмотреть, то можно увидеть, что вся схема — одно короткое замыкание, включенное в розетку. Но низкое выходное напряжение (0,4 В) и паразитное сопротивление обмоток трансформаторов ограничивают ток до величин менее номинальных.

Практическая реализация схемы:

Обратите внимание на кучку горелых предохранителей.

Результаты

	R, мОм	T
ТВ-25 прямое	1,3	+10º
ТВ-25 рядом	1,0	+ 9º
ТВ-15 прямое	1,3	+11º
ТВ-15 рядом	1,0	+11º
WAGO 222 (серый)	1,4	+11º
WAGO 221 (прозрачный)	1,4	+12º
cкрутка	1,1	+ 9º
«полиэтиленовый»	1,2	—
провод	1,0	+10º
пайка	0,9	—

Разница температур находится на границе разрешения термометра (1º) и мало зависит от сопротивления контактов. Последнее свидетельствует о том, что нагреваются в основном провода, а не места контактов. Похоже, что крупногабаритные клеммники (и скрутки) охлаждают место контакта.

При токе 15 А, существенной разницы между способами соединения нет.

Все экземпляры помещены на хранение в цветочный горшок (без земли) на балконе, где бывает не только сыро, но и мокро, суточный перепад температур около 30º, а годовой — 70º. Если через год не забуду, то исследую вопрос ослабления контакта со временем.

Дополнение: Маркировка сечений WAGO

При ближайшем рассмотрении было обнаружено, что утверждение о поддержке только сечения 2,5 кв.мм не верно.

С учётом некоторых противоречий между надписями на корпусе ( «Cu 1.6/2⌀ 24-12AWG») и информацией на сайте , поддерживаемый диапазон составляет 0,2..2,5 (4?) кв.мм.

Дополнение: Маркировка токов WAGO

Указано два тока: 20 А по UL 1059 и 32 А по IEC 60664-1.

UL 1059 — стандарт на клеммники. Описана методика проверки на нагрев, позволяющая определить номинальный ток.

IEC (ГОСТ Р) 60664-1 — стандарт на изоляцию — не содержит указаний по определению номинального тока.

Дополнение: Пайка

Провода спаяны на протяжении 25 мм. Без скрутки. Без непосредственного медного контакта.

Сопротивление 0,9 мОм, что меньше чем у целого провода.

Объяснение клеммных колодок

— Типы клеммных колодок

В этой статье мы познакомим вас с клеммной колодкой, которая является важным компонентом в любой промышленной установке. Клеммные колодки — это компоненты с изолированным корпусом, единственной целью которых является скрепление двух или более проводов.

Зачем использовать клеммные колодки?

Ну…. Вы могли бы спросить, Если вы хотите соединить провода, почему бы просто не спаять их вместе? Или скрутить их между собой и обмотать изолентой?

Использование клеммных колодок является лучшим решением для соединения проводов. Клеммные блоки обеспечивают большую гибкость.

Например, при использовании клеммных колодок легко модифицировать проводку, поскольку провода можно быстро удалить или добавить.

Проводка клеммной колодки аккуратна и упорядочена, что позволяет быстро идентифицировать ее, что упрощает модификацию и устранение неполадок. Мы покажем вам больше веских причин для использования клеммных колодок позже в этой статье.

Характеристики клеммной колодки

Клеммные блоки классифицируются на основе таких характеристик, как структура , тип устройства и варианты подключения . Давайте рассмотрим некоторые из классификаций и характеристик клеммных колодок, которые обычно используются в современной промышленности.

Существует множество способов соединения проводов внутри клеммной колодки. Давайте посмотрим на некоторые из наиболее популярных.

1) Винтовая клеммная колодка

Вероятно, наиболее часто используемым способом подключения является клеммная колодка с винтовыми зажимами . Клеммные колодки с винтовыми зажимами — это те, в которых для крепления проводов используются винты.

Будьте осторожны! Чрезмерная затяжка винтов может повредить провода и привести к плохому или потенциально опасному соединению.

2) Клеммная колодка барьера / европейские соединители

Клеммная колодка барьера очень похожа на винтовую клеммную колодку, поскольку для зажима проводов в них используются винты. В зависимости от применения и окружающей среды клеммная колодка Barrier может иметь небольшую крышку для защиты проводки.

Как и в случае с винтовой клеммной колодкой, важно зачистить провод до нужной длины, иначе винтовой зажим может не соприкасаться с самим проводом.

3) Пружинная клеммная колодка / Пружинное соединение

Другим распространенным способом подключения проводов является пружинная клеммная колодка .

Соединение осуществляется путем простой вставки проводов. Для большинства этих клеммных колодок требуется, чтобы провод был прикреплен к наконечнику перед его вставкой.

Наконечник или проволока крепится и освобождается путем установки пружинного расцепляющего устройства. У некоторых поставщиков есть уникальное пружинное устройство, в то время как другим требуется небольшая отвертка.

4) Клеммный блок Push-in/Push-fit

Клеммный блок Push-fit или Push-in становится очень популярным. Так же, как и в клеммной колодке с пружинной нагрузкой, для «вставной посадки» часто требуется, чтобы провод был покрыт наконечником.

Несколько поставщиков производят клеммные колодки с вставной посадкой.

Соединение осуществляется простым подключением проводов.

Большая разница между пружинной клеммой и клеммной колодкой Push-fit заключается в способе освобождения провода. Клеммные колодки с вставной посадкой имеют расцепляющее устройство, установленное непосредственно рядом с точкой ввода провода.

5) Клеммная колодка IDC

Еще одна клеммная колодка, которая впервые была использована в отрасли Telco , — это соединитель смещения изоляции или IDC 9.0026 .

Изоляцию провода не нужно снимать перед вставкой. Два острых лезвия внутри клеммной колодки прорежут изоляцию и вступят в контакт с проводом.

 При первом появлении этот тип клеммной колодки больше подходил для одножильного провода, чем для многожильного, хотя сейчас есть поставщики, выпускающие IDC для обоих.

6) Втычной клеммный блок

Как следует из названия, вставной клеммный блок имеет штепсельную розетку для подключения к розетке.

Провод вставлен и зажат винтом. Подключение к проводу осуществляется по схеме вилка-розетка. Эта клеммная колодка используется в ситуациях, когда требуется быстрое отключение.

7) Соединитель с язычком   клеммная колодка

На клеммных колодках с язычком провод, прикрепленный к соединителю, надевается на выступ. Провод может быть с обжимным соединением или с пайкой в зависимости от типа разъема.

Соединитель с выступом  также доступны клеммные колодки, в которых одна сторона клеммной колодки представляет собой соединение с выступом, а другая сторона клеммной колодки представляет собой соединение с винтовым зажимом.

Типы клеммных колодок

Хорошо… теперь, когда мы рассмотрели некоторые из наиболее распространенных способов подключения, давайте рассмотрим некоторые из различных типов клеммных колодок.

1) Блок клемм заземления

На первый взгляд, 9Клеммная колодка 0025 Ground выглядит как типичная ввинчивающаяся клеммная колодка .

Вместо соединительных проводов клеммная колодка Ground  подключает входящий провод к Ground .

Провод заканчивается панелью или DIN-рейкой  или где-либо еще, где установлен блок… Мы поговорим о DIN-рейках позже.

2) Клеммная колодка с предохранителем

Соединение с предохранителем Клеммные колодки имеют предохранитель, вставленный последовательно между вводом и выводом провода, что устраняет необходимость во внешней защите от перегрузки по току.

Для облегчения поиска и устранения неисправностей многие поставщики включают встроенную схему СИД неисправности предохранителя , которая обеспечивает визуальную индикацию состояния предохранителя.

3) Клеммная колодка термопары

A Блок термопары предназначен для подключения выводов термопары. Термопары нельзя подключать к обычным клеммным колодкам.

Как только провод термопары соприкасается с проводящим материалом внутри клеммной колодки, возникает нежелательное соединение.

Любые разнородные металлы, соединенные вместе, создадут новое соединение и, следовательно, нежелательное напряжение.

Во избежание образования нового соединения некоторые разъемы для термопар зажимают выводы термопар вместе с обеих сторон блока.

Некоторые поставщики разработали блоки термопары с внутренней металлической соединительной полосой, изготовленной из того же металла, что и сам провод термопары.

Многоуровневые клеммные колодки

Довольно часто пространство внутри шкафа или электрощита ограничено. Для экономии места отдельные клеммные колодки могут быть соединены в группы или кластеры и обычно имеют многоуровневую конфигурацию .

Каждая конфигурация имеет разное количество слоев или уровней. Например, трехуровневая клеммная колодка имеет три слоя.

Пример схемы клеммной колодки

В этом примере схемы клеммные колодки имеют 3 уровня. Мы показываем только 4 из нескольких клеммных колодок, которые создают то, что помечено как 9.0025 ТБ4101 .

Уровни обозначаются как B для нижнего или Layer 1 , M для среднего или Layer 2 и T для верхнего или Layer 3 .

Интерпретация этой схемы не так уж сложна, если вы знаете, что клеммные колодки многоуровневые.

Маркировка TB4101-2M означает, что провод подключен к TB4101 , клеммная колодка 2, уровень 2.

Монтаж клеммных колодок

Клеммные блоки монтируются различными способами, но наиболее распространенным является крепление к DIN-рейке .

A DIN-рейка представляет собой металлическую рейку стандартного размера, универсально используемую для монтажа устройств и компонентов внутри электрических щитов и аппаратных стоек.

Резюме

— клеммная колодка — это компонент с изолированным корпусом, предназначенный исключительно для соединения двух или более проводов.

– Клеммные блоки классифицируются на основе характеристик , таких как конструкция, тип устройства и варианты подключения.

– Клеммная колодка Способы подключения включают

1. Ввинчивание
2. Барьерные / европейские разъемы
3. Пружинная клетка / Пружинное соединение
4. Вставное / Push-Fit
902 81 Деформация изоляции / Быстрое соединение
5. Съемный
6. Язычок

– Клеммная колодка Типы включают

1. Заземление
2. Плавкий предохранитель
3. Термопара

– Наиболее распространенный метод монтажа клеммной колодки – крепление к DIN-рейке.

Если вы хотите купить клеммные колодки, вы можете посетить рынок RealPars.

Используя торговую площадку RealPars, вы можете заказать различные типы клеммных колодок высокого качества по выгодным ценам.

Кроме того, если у вас есть какие-либо вопросы относительно того, какой тип клеммных колодок заказать или о клеммных колодках в целом, вы можете обратиться к нашей опытной технической поддержке.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Электрика — Является ли скрученный и заклеенный лентой сросток на кабеле объективно менее устойчивым, чем проволочные гайки или клеммные колодки?

спросил 6 лет, 11 месяцев назад

Изменено 6 лет, 11 месяцев назад

Просмотрено 10 тысяч раз

В Бразилии электрические соединения почти всегда выполняются путем сращивания электрических кабелей путем их скручивания и изоляции с помощью изоленты.

Вот видео, показывающее некоторые соединения, как это делается в Бразилии. Клеммные колодки используются только в некоторых конкретных приложениях, и гайки для проводов здесь не используются.

Здесь, на DIY.StackExchange и в других местах, я видел критику этого метода и заявления о том, что проволочные гайки — это то, что нужно.

Является ли соединение многожильного кабеля, скрученное и обмотанное лентой, как показано на видео, объективно лучше или хуже, чем проволочные гайки/клеммные колодки?

• электрические
• кабели

17

Соединительные соединители, такие как проволочные гайки в американском стиле и клеммные колодки в британском стиле, явно лучше почти во всех отношениях по сравнению с методом скручивания и ленты, который вы описываете.

1. Проволочные гайки и клеммные колодки более устойчивы к механическим повреждениям из-за циклов нагрева/охлаждения и механических нагрузок при установке.
2. Wirenuts и клеммные колодки легче осматривать и тестировать даже спустя много времени после первоначальной установки.
3. Wirenuts и клеммные колодки легче установить ПРАВИЛЬНО, и для этого требуется меньше обучения.
4. Проволочные гайки и клеммные колодки можно быстро снять и использовать повторно, не укорачивая провод.
   1. Ленту можно снять и снова использовать провода, но этот процесс трудоемкий и грязный из-за клея. Провода легче разрезать перед сращиванием, тем самым укорачивая провода.

Так почему же проволочные гайки не везде более распространены? Культурные предубеждения и интерции . Например, проволочные гайки обычно не используются в Великобритании, потому что первые продукты с проволочными гайками на рынке Великобритании имели конструктивный недостаток и часто выходили из строя, что портило репутацию продукта. Клеммные колодки стали стандартом по умолчанию. Из-за этой истории проволочные гайки считаются неполноценными в Великобритании, хотя эмпирически это не так.

Они просто отличаются от обычно используемых клеммных колодок.

Я бы сказал, что то же самое относится и к соединениям скручивания и ленты в Бразилии: так это делалось в прошлом, и все, что отличается, странно и, следовательно, должно быть неправильным . Единственная разница заключается в том, что, по крайней мере, для бытовой проводки проволочные гайки и клеммная колодка эмпирически превосходят соединения скручиванием и лентой.

11

Является ли многожильный провод, правильно скрученный и обмотанный лентой, объективно хуже/лучше, чем проволочные гайки?

Я не нашел каких-либо объективных исследований, в которых сравнивали бы правильно изготовленное скрученное сращивание многожильного кабеля с соединениями, выполненными с использованием проволочной гайки США, клеммной колодки Великобритании или других систем, таких как рычажный разъем Wago 222 (и других производителей). эквиваленты).

Различные аналогичные типы витых соединений используются в специализированных случаях. Например, в некоторых ситуациях НАСА использует «сращивание обходчиков». Но у них очень строгие правила о том, как осуществляется соединение. Я предполагаю, что они тщательно проверяют и проверяют качество этих соединений, прежде чем их разрешат использовать.

Основными причинами того, что тип подключения, предпочитаемый в домах в Бразилии, не разрешен в домах в других странах, вероятно, являются:

• Для правильной работы требуются навыки и регулярная практика.
• На то, чтобы все сделать правильно, уходит очень много времени.
• Требуется самоотверженность, чтобы выбрасывать и переделывать соединения, которые в конечном итоге делаются плохо.
• Во многих реальных жизненных ситуациях трудно действовать должным образом. Например, в темном месте, где пространство в распределительной коробке ограничено, а доступная длина провода короткая.
• Вполне вероятно, что некоторые неподготовленные люди, возможно домохозяйки, копируя этот тип профессионального подключения, сделают это небрежно и очень плохо и получат слабое и небезопасное электрическое соединение.
• Довольно сложно отменить это соединение, чтобы провода можно было включить в другое последующее соединение.
• Изоляционная лента может немного затруднить отслеживание электрических неисправностей до отказов в соединениях.
• Плохо выполненные соединения будут скрыты лентой.

В США, Великобритании и подобных странах с высокой заработной платой электрику, вероятно, дешевле использовать более быстрые методы и инструменты, чем тратить время на тщательное выполнение такого рода соединений. Возможно, это еще не общий случай в Бразилии.

3

Есть несколько минусов использования ленты: Я думаю, что наиболее важным фактором является то, что хорошую работу с лентой трудно или невозможно проверить (инспектор не может сказать, были ли использованы 3 витка или 4). Кроме того, последующая работа с проводами часто превращается в беспорядок, потому что лента рвется. И лента монтируется медленнее, чем проволочные гайки (время дороже материала).

Изоленту нельзя использовать в США, так как это единственное средство, скрепляющее провода; они должны быть связаны другим способом. Основным фактором для принятия этого закона является то, что рабочие или инспекторы по технике безопасности будут нести ответственность за неправильное наложение ленты, что трудно доказать, а с рабочих / людей труднее получить возмещение, чем с корпораций (у которых есть деньги). Кроме того, наличие денег позволяет корпорациям проталкивать/влиять на законы. Но, несмотря на то, что я немного циничен, я также ценю плюсы проволочных гаек. Я бы предпочел видеть проволочные гайки у себя дома, потому что они (почти) надежны, и любая ошибка/неисправность может быть отнесена на счет производителя (одна из причин, по которой производители покидают эту страну, но это другой вопрос).

Кроме того, наличие хорошей электрической системы — это не просто наличие чего-то работающего, это вопрос организации и полезности конечного продукта; так что любой, кто приходит за первоначальным электриком, может легко изменить или отремонтировать систему.

Единственный плюс ленты, который я могу придумать, это универсальность. Один продукт для любого соединения.

Что касается витого и чересстрочного соединения (из видео на ютубе: https://youtu.be/Y9TrJhAGcoA), то прочность на разрыв у этого соединения хорошая, но для проводимости лишняя.

13

Будучи инженером по коммуникациям [MSEE], я провел электропроводку в нескольких домах, а также провел немало инженерных работ на местах. Что я хотел бы спросить о витом/проклеенном соединении, так это о том, является ли соединение «газонепроницаемым». Простое скручивание проводов позволяет влаге и кислороду попасть в соединение. Со временем, особенно во влажной среде, это может привести к коррозии, что приведет к высокому сопротивлению соединения и потенциальному возгоранию (если это силовая проводка). «Проволочная гайка» предотвращает это, завинчивая провода, тем самым удаляя кислород + воду (и возникающую в результате коррозию) из соединения. Для чего-то во влажной среде (возможно, снаружи), а также для чего-то, несущего значительный ток (более 5 ампер или около того), я бы предпочел спаять проводники вместе, а затем либо заклеить их лентой типа «предохранитель», которая плавится сам с собой — или заливайте его эпоксидной смолой с одним из продуктов 3M [Minnesota Mining & Mfg] или конкурента. Правильно сделанный, он должен выжить при погружении в воду в течение длительного времени. Ваше здоровье.

3

Одножильный медный провод с 7 витками имеет достаточную прочность, но со временем, особенно при использовании только ленты, соединение может ослабнуть при больших нагрузках, когда провода будут прыгать. Проволочные гайки обычно используются в США на проводах 10, 12 и 14 AWG.

Многожильный провод не удержится без какого-либо соединителя давления, гайка для проволоки отлично подходит для многожильного провода. С проводами большего диаметра. Разрезные болты и компрессионные фитинги, которые скрепляются болтами, а затем изолируются кембриком, без вкладыша (резиновая лента) и черной лентой (я использую супер 88).

Вторая проблема с просто изолентой, она ломается со временем и/или нагреванием. Вы когда-нибудь видели черную слизь в проводах от разрыва ленты? Проволочные гайки обеспечивают более надежные соединения на небольшой площади, где у вас может быть много соединений, идущих в коробке. Я бы чувствовал себя намного лучше с проволочной гайкой, чем с несколькими скрученными и обмотанными лентой проводами.

Если бы провода были также припаяны, возможно, это было бы лучше, но припой плавится и создает дополнительные пути к земле, поэтому это недопустимо.

Большая часть мира использует национальный электротехнический кодекс NEC в качестве стандарта электропроводки, поэтому я бы сказал, что тот, у кого нет превосходного метода, скорее любитель.

Единственным лучшим вариантом, чем проволочные гайки, которые я видел, являются винтовые клеммы, но они занимают много места и обычно используются только в промышленных панелях управления.

1

Основными преимуществами накручиваемых соединителей для проводов являются простота использования и время, необходимое для соединения.

Создать надежное соединение с помощью накручиваемых соединителей для проводов очень просто, для этого требуется всего три простых шага.

1. Зачистите провода
2. Наденьте разъем на провода
3. Поверните до упора.

Скрученное соединение немного сложнее, требует некоторой практики и может потребовать несколько типов ленты.

Поскольку для соединения с накручиваемыми соединителями проводов требуется всего три простых шага, соединения можно выполнять быстро.

Скрученные соединения являются более сложными и требуют больше времени для свинчивания.

Еще одним преимуществом накручиваемых соединителей для проводов является то, что их можно использовать для соединения более двух проводов. Большинство соединителей с накручиванием позволяют соединить четыре или пять проводов вместе, в то время как скрученное сращивание позволяет только два.

Я использую «стыковые соединители» для каждого применения. Лента со временем изнашивается, как упоминали другие. Стыковые соединители — это те, которые обжимаются через небольшую металлическую трубку (обычно), что делает соединение очень надежным. У меня никогда не было проблем с их выходом. Удачи!

Хм. Разные ходы для разных людей… В моей стране клеммные колодки обязательны. Так что для меня ЭТО НОРМАЛЬНО.

Однако «стыковое соединение» или другое обжимное соединение достаточно прочное. Я хотел бы отметить, что правильное соединение монтажника прекрасно работает для сплошного медного провода, насколько я понимаю, изолированного парой слоев термоусадочной трубки.

Многожильный, то же самое, но припаянный, чтобы не разматывался. И я обнаружил, что проволочные гайки (найденные внутри оборудования, произведенного в США) сломаны (перетянуты?) или они сломались, когда я повторно сращивал проводку.

Вы можете продлить срок службы стыков, изолированных пластиковой лентой, протирая их горячим паяльником.
