Что такое адаптер?

Данное устройство состоит из двух частей. Съемную – устанавливают на насос, подвижную — фиксируют в отверстии на обсадной трубе. Их соединяют через пазовое плавающее соединение. При погружении насоса обе части устройства соединяют с помощью специального захвата. Он помогает сохранять соединение и обеспечивает плотное прилегание частей.

Герметичность соединения достигается благодаря резиновому кольцу. Ее устанавливают на съемной части устройства.

Адаптеры изготавливают из латуни, бронзы и нержавеющей стали. Последние европейские стандарты допускают к применению только устройства из специальных питьевых сплавов DZR. В нашей стране чаще используют бронзовые и латунные изделия. Эти материалы более устойчивы к окислению. Стальные устройства используют только на сооружениях, созданных для полива и хозяйственных нужд.

Используют адаптеры для относительно неглубоких сооружений.

Глубина погружения насоса при этом не должна превышать 70 м. Период службы устройства составляет 10-20 лет.

Преимущества

Обустройство через скважинный адаптер избавляет хозяев от затрат на приобретение кессона и его монтаж. Это устройство позволяет быстро слить воду на зиму. Для этого нужно просто частично разъединить его части. В результате вода из домашнего водопровода сольется в скважину. К преимуществам также относят:

• простоту монтажа;
• экономичность;
• герметичность
• возможность скрытого монтажа.

Такую схему обвязки можно использовать в случае ограниченного пространства на участке. Ее допускается применять в случае высокого уровня грунтовых вод. Скрытый монтаж применяют при сложном и дорогостоящем ландшафте. Стоимость адаптера в несколько раз меньше стоимости кессона.

Недостатки

Данное приспособление обладает определенными недостатками. К ним относится отсутствие быстрого доступа для ремонта.

Второй проблемой является окисление метала. От этого во многом страдает качество работы системы водоснабжения. При малейшем окислении в точках соприкосновения двух частей происходит заедание. Это препятствует извлечению насоса. Помимо окисления заедание может быть вызвано попаданием песчинок в зону соприкосновения. Вследствие этого приходится раскапывать и отрезать колонну. Затем мастера вынуждены прикреплять ее заново с помощью сварки либо устанавливать кессон.

Для герметизации соединения в данном приспособлении используют резиновые прокладки. Срок их годности значительно меньше, чем период службы самого адаптера. Для их замены также приходится раскапывать обсадную трубу. Аналогичные проблемы нередко возникают и с прокладкой. Она непосредственно соприкасается с грунтом и довольно быстро пересыхает. Следствием этого является нарушение герметичности и проникновение грунтовых вод.

Еще одним недостатком этой схемы водоснабжения является использование площади в здании для размещения насосной техники. Все эти эксплуатационные расходы в итоге могут превысить затраты на установку кессона.

Этапы обустройства

Предварительный этап обустройства объекта с применением адаптера заключается в рытье траншеи ниже глубины промерзания грунта. Следующим является этап монтажа. При этом обе части приспособления устанавливают надлежащим образом. Далее выполняют опускание насоса. При этом следят, чтобы составные части состыковались. Верх колонны на нужной высоте обрезают. Вход в нее закрывают.

Далее наступает этап запуска. Мастера выполняют монтаж вспомогательной техники. В завершение засыпают траншею.

что это такое, какой лучше, установка варианта для скважины, тонкости монтажа и размеры изделий, отзывы

Важнейшим моментом в подготовке к эксплуатации дачи или дачного участка является проведение водоснабжения. При отсутствии магистральных коммуникационных систем прекрасным решением является установка водоскважины, а если она уже установлена, то половина дела сделано. Теперь нужно правильно обеспечить автоподачу воды. Для этой цели применяют адаптер для скважины.

Особенности

Скважинный адаптер появился недавно, но уже с большим успехом вытесняет кессоны на скважинах, ведь данный механизм обладает рядом положительных характеристик. Скважинный адаптер – это установка, обеспечивающая соединение выхода скважины с водопроводной системой, которая уходит в жилое помещение. Устройство располагается в обсадной трубе на уровне пониже точки промерзания почвы.

Благодаря такой установке достигается функциональность скважины и конструкции автономного водоснабжения жилого помещения в зимнее время, причем даже в сильные морозы. Автоматически исключается необходимость проведения термоизоляционных работ для водопроводной системы.

Устройство состоит из двух деталей: наружной и внутренней. Первый элемент представляет собой штуцер, который устанавливается в микроотверстие, заранее подготовленное в обсадной трубке. На той части патрубка, которая остается внутри, размещается выемка для фиксации обоих деталей скважинного адаптера. С наружной стороны размещается нарезанная резьба для подсоединения с водопроводной трубой, вспомогательные уплотнительные детали для защиты от протекания и попадания грунтовой воды, а также накидная гайка, которая прочно закрепляет всю систему в одном положении.

Второй элемент скважинного адаптера размещается внутри обсадной трубы. Он представляет собой модернизированное колено, один конец которого подсоединяется к шлангу, удаленном от насоса в скважине, а второй – с деталью, про которую было рассказано в предыдущем пункте. Для этого деталь оборудуется шипом в виде ласточкиного хвоста и уплотняющим кольцом из резины, которое придает соединению герметичность.

Чтобы облегчить процедуру установки, верхнюю часть внутренней детали скважинного адаптера оборудуют глухим резьбовым микроотверстием.

В него закручивается монтажная трубка, посредством которой изделие погружается в водоскважину. Там оно устанавливается в паз другого элемента адаптера. После чего спецмонтажная труба просто выкручивается и вытаскивается. Сделать подобный механизм можно самостоятельно.

Скважинный адаптер обладает такими достоинствами, как:

• приемлемая цена изделий. Если сравнивать со стоимостью кессона, то адаптер является дешевле в 5–7 раз. Если бюджета недостаточно, стоит обратить внимание на данных механизм;
• жидкость в устье водоскважины не промерзает;
• простота установки. Монтаж подобного оборудования может произвести любой, кто умеет держать в руках дрель;

Установка адаптера может занять несколько часов, тем самым можно сэкономить время.

• компактность. Обсадная труба с адаптером не занимает полезного пространства, а также не будет конструкцией, которая портит весь внешний вид усадьбы. Действительно, над землей будет размещаться только крышка водоскважины, диаметр которой составляет 30–40 см;
• возможность монтажа вблизи коммуникационной системы;
• возможность скрытой установки насосного механизма;
• эстетичность конструкции. Скважину на загородном участке практически не видно, что очень хорошо для владельцев, опасающихся воровства;
• надежность;
• возможность применения при высоких уровнях грунтовых вод;

• 100% герметичность системы. Даже при весенних паводках вода остается чистой. Это условие выполняется в том случае, если проведена правильная установка оборудования и дальнейшее обслуживание системы;
• если водяной системой не нужно пользоваться длительное время, скважинный адаптер позволяет спустить воду. Достаточно расцепить связь элементов, и вся жидкость стечет.

Кроме положительных характеристик, адаптер имеет и негативные стороны, такие как:

• резиновая деталь (уплотнитель) со временем может выйти из строя. Но это зависит от производителя данной конструкции и от качества изготовленного изделия;
• места соединений могут окислиться, чтобы это не произошло, необходимо 1–2 раза в месяц опускать и поднимать насос;

• трос, которым осуществляется поднятие насоса, не держит его в рабочем положении. Эту функцию выполняет адаптер. Возможно преждевременное изнашивание либо эксцесс герметизации соединения от постоянной вибрации, которая идет от насосного механизма;
• зачастую возникают проблемы с прокладкой, которая располагается между грунтами и наружными стенками устройства. Она может пересохнуть, что приведет к нарушению герметизации. В результате грунтовые воды попадут в механизм, в дальнейшем произойдет разрушение водоскважины;
• нет возможности для подключения дополнительных источников забора воды из скважины, например, для полива огорода, для отдельно стоящей хозяйственной постройки.

Единственным выходом из такой ситуации является монтаж тройника.

Виды

Конструкции различных видов адаптера довольно похожи между собой, даже если они изготовлены разными производителями. Символически их можно разделить на группы в зависимости от спецматериала, из которого они выполнены.

• Латунь. Срок службы составляет 8–10 лет. Этот материал в ходе работы выделяет в воду соединения меди и цинка, поэтому рекомендуется использовать фильтрующий механизм. Такой механизм отличается приемлемой ценой изделия.
• Бронза. Бронзовые адаптеры характеризуются высокой стоимостью. Но это окупается длительным эксплуатационным сроком, который составляет до 25 лет. Во многих странах запрещается использовать такой материал из-за высокого процента содержания свинца в бронзе. Адаптеры из такого материалы появились в конце ХХ века, сегодня найти в продаже подобный механизм довольно затруднительно из-за довольно высокой цены.

• Нержавеющая сталь. Адаптеры из такого материалы отличаются тяжелым весом, прочностью и длительным эксплуатационным сроком, который достигает 30–40 лет. Нержавеющие сплавы являются высокоустойчивыми к ржавчине и окислению, редко выходят из строя.
• DZR. Данный материал с таким сокращенным обозначением представляет собой сплавы на основе латуни, которые являются продовольственными, а также они обладают стойкостью к образованию ржавчины. Латунные механизмы популярны в Европе и США.

Производители

При выборе адаптера для скважины нужно обращать внимание на производителя, поскольку от него зависят эксплуатационные качества механизма. Стоит рассмотреть наиболее популярных изготовителей скважинных адаптеров.

• Debe Pumpar изготавливает адаптеры, которые соответствуют общеевропейскому стандарту качества. Такие механизмы имеют корпус, противостоящий появлению ржавчины довольно длительное время, а также могут быть укомплектованы термальной защитой, благодаря которой можно устанавливать адаптер выше уровня промерзания почвы.
• Baker производит скважинные адаптеры из нержавеющей стали, которые в основном используются для трубопроводной системы с питьевой водой. Подобный механизм считается высококачественным, что позволяет использовать фитинги для домашних водяных конструкций.
• Vinkell занимается производством бронзовых изделий высокого качества. Самый маленький диаметр трубы, к которой может подсоединиться адаптер, составляет 12 см. Предоставляется возможность установки рядом с канализационной системой либо внутри фундамента.

Размеры

Скважинные адаптеры представлены различными размерами. Они различаются по диаметру присоединительной резьбы. Самые востребованные установки имеют размер резьбы 1 дюйм. С таким габаритом зачастую используется труба ПНД, диаметр которой составляет 32 мм. А также существуют адаптеры с размерами резьбы 1¼ и больше.

С параметрами 1¼ рекомендуется использовать трубу диаметром 4 см. Для резьбы 2 дюйма – трубу диаметром 7,3 см.

Установка

Если решено использовать такой механизм для скважины, необходимо узнать, в каких ситуациях следует проводить монтаж изделия, а именно:

• рядом с водопроводной системой расположены коммуникационные линии;
• если нужно срочно выполнить монтаж оборудования;
• планируется замораживание скважины на определенный период;
• нет возможности приобрести дорогостоящий кессон.

Устанавливать адаптер нужно к стальной трубе. Поскольку насос закрепляется непосредственно на переходнике, на него регулярно действует вибрация. Это сказывается на эксплуатационном сроке обсадной трубы. Для установки адаптера на скважину своими руками необходимо подготовить следующие инструменты:

• сверло со специальной коронкой, которая позволяет проделывать отверстие в обсадной трубе;
• гаечный ключ, необходимый для подсоединения обоих деталей переходника;
• трубы по размеру адаптера;
• насос погружного вида.

Калибр фрезы должен соответствовать размеру патрубка изделия. Если не соблюдать это правило, то герметичность конструкции будет нарушена. Монтирование адаптера выполняется в такие несколько этапов, как:

• сначала проверяется уровень промерзания почвы;
• нужно сделать углубление для обсадной трубки и канавку, в которую будут устанавливать водопроводные трубы. Для круглогодичного применения подающая водопроводная труба должна укладываться в земле на уровне 1,7 м;
• на обсадной трубе со стороны жилого помещения делается отверстие. Чтобы через это отверстие в источник не попадали загрязнения, подсоединение деталей происходит через двойное уплотнение;
• в отверстие вставляется первая часть адаптера, после чего выполняется соединение с водопроводной трубой;

• осуществляется подсоединение части переходника, которая расположена во внутренности обсадной трубы, к погруженному насосу;
• выполняется соединение частей адаптера гаечным ключом. Во время выполнения работ прокладываются резиновые уплотнители между деталями переходника. Такие уплотнители способны защитить конструкцию от попадания грунтовых вод;
• следом наружу вытаскивается и фиксируется страховочный трос. Он выполняет функцию снятия нагрузки с адаптера, которую оборудование испытывает от массы насоса. Таким образом, уменьшается опасность повреждения, а также продлевается срок службы переходника;
• после этого разрешено выполнять подключение насоса, а также проверить его работоспособность.

Советы

Специалисты рекомендуют руководиться следующими советами при использовании скважинного адаптера:

• следует помнить, что собирать насос нужно в сухом помещении. После этого к насосу подсоединяются электрокабели и шланги. Такая процедура не позволит попасть различным видам загрязнений в чистую воду;
• прежде чем выбрать составляющие элементы для скважины, необходимо обратить внимание на то, из какого материала они выполнены. Если есть возможность, то лучше приобретать механизмы из стали. Они способны довольно длительный срок переносить нагрузку, которая возникает при работе насоса на скважинный адаптер;
• отзывы домовладельцев загородных участков говорят о том, что при постоянном смазывании деталей описываемого механизма эксплуатационный срок можно продлить до 10 лет;

• когда устанавливается скважинный адаптер, на реле давления нужно выставить режим включения насоса. Важно, чтобы было установлено минимальное и предельное давление в станции водоснабжения;
• тяжелый скважинный насос, водопроводные трубы (труба наполнена жидкостью), электрокабель и страховочный трос – все это вместе обладает большой массой, что является серьезнейшим испытанием для прочности скважинного адаптера.

Поэтому его не советуют устанавливать при глубине опускания насосного механизма больше 70 м, ведь две металлические детали маленького размера не выдержат такой нагрузки.

Монтаж скваженного адаптера показан в следующем видео.

Обустройство скважины с адаптером

Скважинный адаптер — специальное латунное приспособление для прокладки водопроводных труб, идущих от скважины к дому ниже глубины промерзания (1.5 — 1,7 метра). Он является единственной альтернативой более дорогому и громоздкому кессону, стоимость монтажа которого в несколько раз выше. Но, как говорится, везде есть свои плюсы и минусы. Попробуем описать их подробнее.



Что такое скважинный адаптер?

Скважинный адаптер применяется для герметичной врезки в скважину, а именно в обсадную трубу. Позволяет круглогодичное пользование скважины при установке ниже глубины промерзания грунта. Адаптер для скважины состоит из двух частей. Одна часть — статическая, надежно прикрепляется к обсадной колонне (обсадная труба). Вторая часть — через муфту крепится к трубе, на которой подвешивается насос, т.е. к водоподводящей трубе ПНД от насоса. Обе эти части соединяются внутри колонны после опускания скважинного насоса. Герметичность соединения обеспечивается уплотнительным сальником в динамической части адаптера.

Ниже представлены разные адаптеры, наиболее популярным считается адаптер DEBE.

Внешний вид скважинного адаптера

Монтаж адаптера для скважины

Для установки скважинного адаптера диаметром 1 дюйм просверливаем коронкой для металла в обсадной трубе скважины отверстие диаметром 42-44 мм. Для скважинного адаптера размером 1 1/4 дюйма, необходима коронка с размером 54 мм.

После высверливания отверстие нужно обработать шарошкой.

Далее нужно подготовить скважинный адаптер, а именно очистить всю смазку и проклеить резиновое уплотнение на самом адаптере для надежной фиксации, затем смазываем силиконовой смазкой уплотнительное кольцо.

Далее, с помощью Т-образного ключа опускаем адаптер внутрь обсадной трубы (металл или металл + пластик) и заводим его резьбовую часть в отверстие, которое можно просверлить коронкой по металлу.

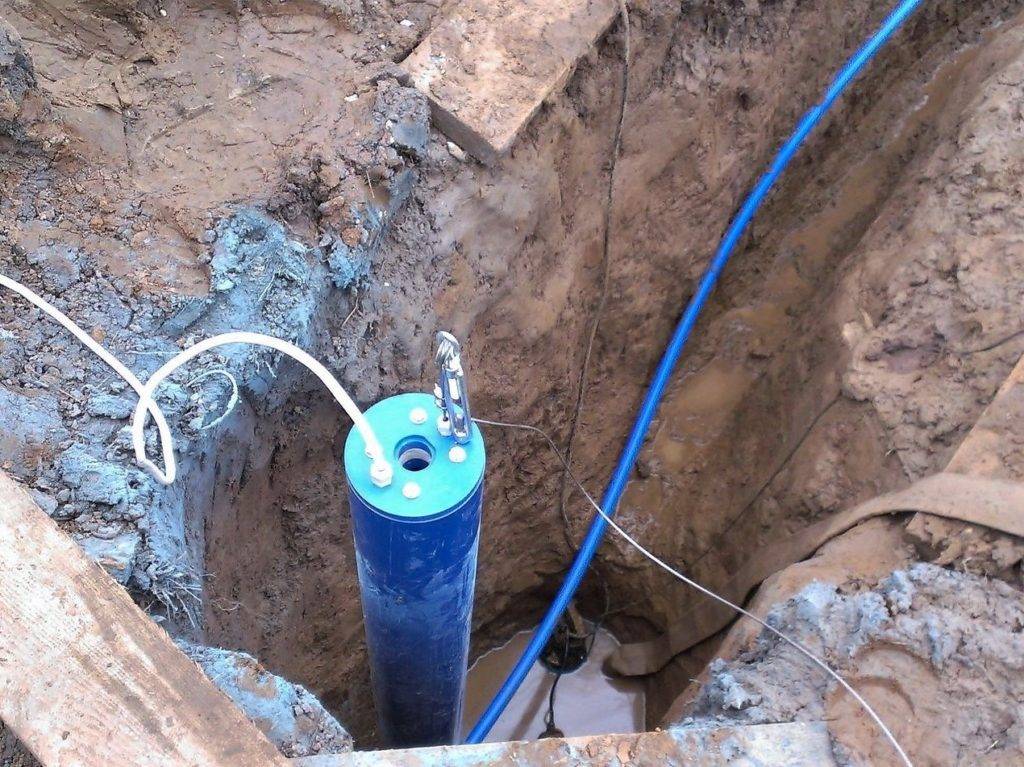

В траншее прокопанной на глубину промерзания монтажник накидывает на резьбу уплотнительный резиновый сальник, обжимное кольцо и гайку (идущие в комплекте со скважинным адаптером). Гайка накрепко затягивается ключом. Адаптер смонтирован и готов к употреблению. С помощью муфты соединяем его с пластиковой водоподводящей ПНД трубой.

Страховочный трос диаметром как правило от 3 до 5 мм из нержавеющей стали крепится около крышки скважины, кабель от насоса выпускается через крышку оголовка с помощью герметичных фитингов. Применение адаптера для скважин позволяет существенно сэкономить на кессоне, снизить количество земляных работ и избежать проблем эксплуатации с кессоном. Стоимость работ по установке скважинного адаптера на скважину несоизмеримо ниже, чем стоимость установки кессона. К тому же кессон имеет неприятную тенденцию со временем протекать в местах сварных швов. Но возникает вопрос о невозможности установки гидроаккумулятора и автоматики в кессоне ввиду его отсутствия. Не у всех в доме найдется место для размещения всего оборудования. При обустройстве скважины с помощью скважинного адаптера гидроаккумулятор и автоматику можно разместить: в подвале дома; в бане; в техническом теплом помещении.

Скважинный адаптер позволяет без проблемно, извлекать насос из скважин, производить замену на новый насос, сливать на зиму систему водоснабжения. За все время использования он зарекомендовал себя, как надежный вариант для монтажа насосного оборудования. Американская компания «Baker» уже немало лет продает это устройство. Об адаптерах «Baker», а также о шведских аналогах (о скважинных адаптерах Debe и Robota) собрана подробная статистика, свидетельствующая о их надежности.

Наиболее распространенным и самым востребованным является адаптер DEBE Pumpar, который зарекомендовал себя наиболее качественным и надежным.

Скважинный адаптер вполне можно монтировать не только на стальную обсадную колонну, но и на некоторые скважины с пластиковыми обсадными. При монтаже адаптера на пластиковую скважину стоит брать в расчет толщину стенки трубы, диаметр скважины и глубину загрузки насоса.

ВНИМАНИЕ!

При самостоятельном монтаже нередки случаи, когда скважинный адаптер просто приходил в негодность, а именно при опускании одной части скважинного адаптера, уплотнительная резинка попросту, либо выскакивала и падала в скважину, либо просто рвалась из-за неправильного монтажа. При этом никакого давления в системе создаваться не будет, не говоря уже о герметичности.

На представленных фотографиях вы можете посмотреть, как это может произойти, тем самым лучше данный вопрос доверить профессионалам своего дела, которые несут за это гарантийную ответственность, а именно «Промышленной Буровой Компании».

Вы также можете посмотреть цены на обустройство скважины под ключ, работающей в автоматическом режиме.

Обустройство со скважинным адаптером набирает в России все большую популярность.

Дополнительно о адаптерах

1. Незамерзающий гидрант
2. Ремонт гидранта Merrill
3. Вариант слива воды с адаптером
4. Автоматический сливной клапан для скважины ISK K1/2
5. Автоматический сливной клапан G15 DEBE

Стоимость обустройства скважины, Online расчет

Заполните, пожалуйста, приведенную ниже форму.

• В настоящее время расчет стоимости обустройства скважины на воду автоматизирован. Это означает, что сразу после заполнения этой формы и нажатия на «Посчитать» расчет будет выслан Вам на адрес электронной почты. В случае, если расчет делается не для Московской области и вашего города нет в списке, расчет будет производиться в ручном режиме.

• Данный автоматический расчёт, предоставляется Вам для понимания примерной цены Вашего проекта, до момента заключения договора или во время заключения, могут быть сделаны корректировки, особенно если скважины ещё нет, в зависимости от фактических данных района.

• Данная форма не предназначена для расчёта коллективных и промышленных скважин, для расчёта таких проектов, обращайтесь на эл. почту [email protected] с указанием техзадания и контактных данных с телефоном.

Примерная стоимость
обустройства скважины

Заполните все обязательные поля

Получить подробную смету

*Данная цена не является окончательной, точную стоимость мы обсудим после обсуждения всех деталей обустройства.

• Полная
  гарантия

• Возможность
  рассрочки

• Кратчайшие
  сроки

Как правильно установить адаптер для скважины своими руками

На многих загородных участках отсутствует централизованное водоснабжение и используются автономные источники. Устанавливая для благоустройства скважинный адаптер, необходимо учитывать достоинства и недостатки защитного оборудования.

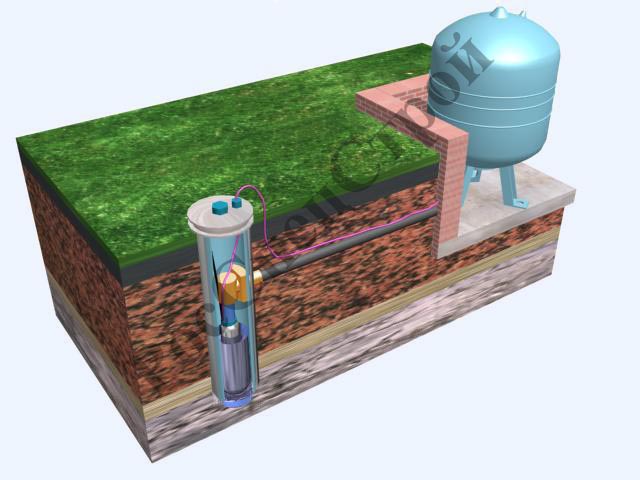

Обустройство скважины с применением адаптера

Признается оптимальным вариантом для построек на загородных участках с постоянным проживанием. Прокладка коммуникаций глубже границы промерзания почвы позволяет поддерживать функциональность оборудования при отрицательных температурах. Для размещения чувствительных к низким температурам элементов водозаборной системы рекомендуется использовать отдельное помещение внутри жилого здания, расположенное на цокольном этаже или в подполе.

Адаптер для скважины представляет собой устройство, идентичное сантехническому переходнику, обеспечивающее герметичность соединения обсадной колонны с магистральным трубопроводом. Изделие устанавливают внутри шахты на удалении примерно 2 м от поверхности. Такое расположение облегчает доступ к стволу шурфа и насосам, упрощая ремонт и обслуживание механизмов.

Конструктивные особенности устройства

Специфическое приспособление, предназначенное для оборудования незамерзающего водопровода, имеет строение, аналогичное угловому соединителю. Срок эксплуатации скважинного адаптера определяется особенностью конструктивного исполнения. Базовыми элементами гидротехнического сооружения являются стационарная наружная и съемная внутренняя части.

Внутренняя проточная часть

Представляет изделие, идентичное конструкции тройника с глухой стороной, оснащенной технической резьбой для соединения двух половин защитного устройства. Другая сторона фиксируется на трубе, направленной к погружному насосу. В центре расположено ответвление, дополненное второй частью соединения «ласточкин хвост». На противоположной поверхности держателя сформирована кольцевая проточка для резиновой прослойки и размещены выступы, прижимающие клин ответной детали скважинного адаптера.

Устанавливается в отверстии обсадной трубы. Надежная фиксация обеспечивается накидной гайкой с герметизирующей оболочкой.

Для предотвращения проникновения в систему грунтовых вод применяются специальные уплотнители, изготовленные из резины. Первый располагается на внутренней стороне держателя, для размещения второго предусмотрен промежуток, разделяющий внешнюю стенку и накидную гайку.

Наружная ответная часть

Выполняется в форме компактного патрубка с резьбовой нарезкой. Изделие соединяется с ПНД-трубой и выходом насоса. Для создания единой конструкции используется специальная штанга, оснащенная парой штуцеров и кольцевой проточкой. Подключение осуществляется при помощи пропускания через клиновые салазки.

Особенностью устройства считается надежное крепление внешнего и внутреннего фрагмента соединения «ласточкин хвост». Такое исполнение обеспечивает герметичность стыковки продольного и поперечного ответвлений водопровода. Вывод наружу производится через обсадную колонну. Для соединения трубы с насосом используется ниппель.

Достоинства и недостатки адаптерной технологии

При выборе способа монтажа системы водоснабжения руководствуются следующими преимуществами скважинного адаптера перед кессоном:

1. Экономическая выгода. Стоимость оборудования и работ по установке дешевле альтернативного варианта в несколько раз.
2. Простота монтажа. Привлекательным является отсутствие необходимости использования сварочного аппарата, требующего профессиональных навыков.
3. Минимальная вероятность протечек. Герметичность конструкции поддерживается уплотнительными кольцами, обеспечивающими надежное соединение элементов системы.
4. Сокращенные трудозатраты. Для установки адаптера не требуется выполнять большого объема земляных работ.
5. Облегчение ремонта. Доступ к механизмам упрощает обслуживание.
6. Защита от кражи и вандализма благодаря скрытому расположению.
7. Возможность близкого размещения водопровода к газовым и канализационным коммуникациям.

При определении способа обустройства скважины следует учитывать недостатки адаптерного метода:

1. Повышенная вероятность окисления элементов, изготовленных из дешевых материалов. Для извлечения насоса без заедания профессионалы советуют использовать изделия из бронзы или нержавеющей стали. Срок эксплуатации устойчивых к коррозии металлов составляет до 50 лет.
2. Монтаж на небольшом расстоянии от поверхности. Для глубоких источников применять подобную схему не рекомендуется.
3. Отсутствие в доме подходящего помещения для оборудования не позволяет устанавливать адаптер. Понадобится кессон.

Инструктаж по оснащению скважины адаптером

Допускается монтировать защитное устройство на обсадную трубу не только в сооружаемую гидротехническую конструкцию, но и в находящуюся в процессе эксплуатации систему.

При выборе габаритов оборудования необходимо учитывать пространство, занимаемое закрепляемым на стенке обсадной трубы изделием: диаметр трубопровода должен на 25 мм превышать диаметр помпы.

Подготовка необходимых материалов

Монтаж требует использования следующего комплекта инструментов:

• штыковая лопата для рытья траншеи;
• разводной ключ для фиксации крепежных элементов;
• набор металлических колышков для земляных работ;
• корончатая фреза биметаллическая.

Для обработки места врезки перед размещением конструкции под землей применяется нейтральная водоотталкивающая смазка.

До начала работ следует приготовить следующие материалы:

• съемник — стальную монтажную трубу соответствующего размера с торцевой резьбой;
• комплект соединительных фитингов;
• герметизирующий состав на силиконовой основе;
• ФУМ-ленту.

Базовым элементом системы является адаптер. Заводское изделие перед установкой необходимо очистить от производственной смазки. Уплотнительное кольцо обрабатывают герметиком на силиконе.

Проведение земляных работ

Оптимальным временем для обустройства автономного источника считается межсезонье: насыщенная влагой и охлажденная почва меньше осыпается. Приступая к выполнению земляных работ в засушливый период, рекомендуется предварительно укрепить стенки шахты отрезами доски или листами ДСП.

Начальным этапом работ является формирование шурфа, нижняя отметка которого находится на 40 см ниже границы промерзания грунта. Для упрощения врезки устройства необходимо вырыть траншею шириной больше 50 см.

Установка основной части

Биметаллической корончатой фрезой в обсадной трубе вырезают отверстие на уровне прокладки водопровода. Применяя съемник, выполняют монтаж своими руками первой половины устройства. Для обеспечения надежного крепления изделия в полости трубы используется специальное обжимное кольцо. Соединительную гайку затягивают разводным ключом. Патрубок с резьбой должен выступать с внешней стороны колонны.

Отвод водопровода состыковывается с наружной частью адаптера. Для уплотнения резьбового соединения предназначается ФУМ-лента или подобный материал.

Монтаж ответной части

Вторая половина устройства закрепляется на насосном шланге. После спуска помпы на предусмотренную глубину выполняется стыковка двух частей и защелкивание механизма «ласточкин хвост».

Снизить нагрузку, вызываемую весом оборудования, позволяет использование страховочного троса. Его выводят к устью скважины и фиксируют металлическими колышками. Риск механического разрушения конструкции уменьшается.

Заключительным этапом монтажных работ является подключение насоса к электрическому питанию и испытание функциональности системы. Важно своевременно выявить неисправности и принять меры по их устранению.

Общие рекомендации по монтажу устройства

Существует возможность компенсировать вибрации, сопровождающие работу оборудования, и его вес. Профессионалы советуют устанавливать обсадные колонны, изготовленные из стали.

Упрощению монтажа способствует заблаговременное создание единой конструкции из глубинного насоса, кабеля, шланга и страховочного троса. Сборки рекомендуется проводить в чистом и сухом помещении с ровной поверхностью. Готовые бухты, скрепленные муфтами, перемещают к оголовку скважины. Это позволяет сократить риск загрязнения внутреннего пространства устройства.

Для извлечения адаптера допускается применять самодельное приспособление. Подойдет переходник соответствующего размера с резьбовой нарезкой.

Выводы и полезное видео по теме

Правильный выбор способа обустройства источника определяется наличием отдельного помещения в доме для размещения технического оборудования. Необходимо принимать во внимание расходы на приобретение дорогостоящего оснащения и оплату услуг компании, выполняющей монтаж кессонного колодца. Свободное пространство в подполе или на цокольном этаже дает возможность избежать лишних затрат.

Установка скважинного адаптера своими руками: правила обустройства и монтажа

Каждому строителю хорошо известно, что водопроводная труба должна пролегать ниже уровня промерзания грунта, иначе жидкость в ней замерзнет и трубу может попросту разорвать. Чтобы соблюсти это правило, при соединении водопровода с обсадной трубой приходится оборудовать приямок или устанавливать кессон, чтобы защитить от холода находящуюся у поверхности земли части водопровода. Однако не так давно появился третий вариант — скважинный адаптер. Это устройство позволяет разместить магистраль, примыкающую к обсадной трубе, ниже опасного уровня. Имеет этот вариант и целый ряд других полезных свойств.

Плюсы обустройства скважины с помощью адаптера

Адаптер для скважины, называемый также pitless-адаптером, состоит из двух частей. Одна из них устанавливается в обсадную колонну на приемлемой глубине, затем к ней присоединяется труба, по которой вода поступает в дом. К второй части подключают трубу, подающую воду от погружного насоса. Адаптер позволяет опустить погружной насос в обсадную колонну сверху, после чего части адаптера соединяют и водопровод становится единой системой, пригодной для эксплуатации.

Поскольку на адаптер частично приходится вес насоса и прочего оборудования, а также учитывая неизбежные вибрации, которым будет подвергаться устройство в процессе эксплуатации, при оборудовании скважины рекомендуется использовать обсадные колонны из стали. Хотя существует возможность установки адаптера и на пластиковую трубу, но этот вариант считается менее долговечным.

Скважинный адаптер можно установить внутри обсадной колонны таким образом, чтобы водопроводная труба располагалась ниже уровня промерзания грунта. При этом сохраняется возможность вынуть насос для необходимого обслуживания

Обустройство скважины с помощью питлесс-адаптера имеет множество преимуществ:

• достаточно простой монтаж;
• привлекательная стоимость оборудования;
• невысокие трудозатраты на установку устройства;
• нет необходимости сооружать кессон или приямок;
• скважину можно полностью скрыть под грунтом и т. д.

Такая конструкция позволяет в любой момент вынуть насос для обслуживания или ремонта, а затем опустить его в скважину. Для этого просто нужно отсоединить ответную часть адаптера, после чего оборудование легко будет достать.

Обратите внимание! Выбирая погружной насос, следует учитывать эксплуатационные характеристики обсадной колонны с поправкой на размеры адаптера, чтобы оборудование свободно проходило в трубу, не задевая выступающие части устройства.

Как правильно установить питлесс-адаптер?

Чтобы установить адаптер для скважины своими руками, необходимо:

1. Раскопать обсадную колонну на необходимую глубину.
2. Сделать отверстие подходящего диаметра.
3. Установить основную часть скважинного адаптера.
4. Поставить крышку, которая закроет скважину.
5. Присоединить водопроводную трубу, ведущую к дому.
6. Соединить ответную часть адаптера с шлангом погружного насоса.
7. Опустить насос в скважину.
8. Соединить части адаптера.

Адаптер для скважины состоит из двух частей, одна из которых монтируется в отверстие на обсадной трубе, а другая присоединяется к шлангу погружного насоса

Наглядно процедура установки скважинного адаптера представлена в следующем видеоматериале:

Монтаж основной части

Перед монтажом основной части скважинного адаптера нужно сделать для нее отверстие. Понадобится специальная биметаллическая корончатая фреза. Диаметр этой коронки должен соответствовать размерам адаптера. Затем нужно опустить в трубу соответствующую часть адаптера, ввести ее в отверстие и зафиксировать обжимным кольцом. Внутри и снаружи используются два резиновых уплотнителя. Детали тщательно затягивают разводным ключом. Водопроводная труба крепится к наружной части устройства с помощью резьбового соединения, которое рекомендуется дополнительно укрепить.

Монтаж ответной части

Перед установкой части адаптера, которую крепят к шлангу насоса, необходимо опустить собранное и правильно закрепленное оборудование на расчетную глубину. После этого трубу обрезают и вставляют ее в ответную часть устройства.

Совет. Перед началом монтажа адаптера для скважины рекомендуется заранее собрать погружной насос, шланг, кабель, страховочный трос в отдельном чистом помещении. Затем скрепленные муфтами кабели и шланги сворачивают в бухту и переносят на размещенный около скважины размотчик, чтобы свести к минимуму возможность попадания грязи в скважину.

Для дальнейшей работы понадобится специальная монтажная труба, которую необходимо ввинтить в предназначенное для нее отверстие. С помощью трубы ответную часть адаптера опускают в обсадную колонну и соединяют части устройства. После этого монтажную трубу следует просто вывинтить и убрать.

При монтаже скважинного адаптера используют специальную трубу с резьбой. Ее ввинчивают в отверстие на адаптере и снимают после установки устройства

Обратите внимание. После того, как монтажная труба удалена, есть вероятность повреждения резьбы, в которую она вкручивалась. Предупредить эту проблему можно, оставив трубу в устройстве и обрезав ее вровень с горловиной обсадной колонны.

Затем необходимо вывести наружу и зафиксировать страховочный трос, чтобы снять с адаптера часть нагрузки, которую оказывает вес насоса. Остается подвести электропитание к кабелю насоса и проверить работу установленного оборудования.

Адаптеры для скважин делают обычно из достаточно прочного материала: меди или латуни, поэтому не стоит беспокоиться о его устойчивости к коррозии. Однако периодически (хотя бы раз в год) рекомендуется смазывать все части устройства специальными составами. Это продлит срок службы уплотнителей и предотвратит «сращивание» частей устройства.

Оцените статью: Поделитесь с друзьями!

Кабель для скважинной камеры по лучшей цене — Отличные предложения на кабель для скважинной камеры от мировых продавцов кабеля для скважинной камеры

Отличные новости !!! Вы находитесь в нужном месте для кабеля для скважинной камеры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот кабель для верхней скважинной камеры вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели кабель для скважинной камеры на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в кабеле для скважинной камеры и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести cable a borehole camera по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Сравните цены на скважинную камеру — купите лучшую скважинную камеру у международных продавцов на AliExpress

Отличные новости !!! Вы попали в нужное место для скважинной камеры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта камера для верхней скважины вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели камеру для скважин на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе камеры для скважин и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести borehole camera по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Ведущий поставщик скважинных камер, скважинных камер и решений для удаления железных бактерий

Florida Groundwater Magazine Profiles Кристина Кинзель, менеджер по продажам Laval Underground Surveys на восточном побережье —

Мы рады сообщить, что журнал Florida Driller Magazine представил Кристину Кинзель, менеджер по продажам на восточном побережье, в своем выпуске «Первый квартал — 2020»! Щелкните ссылку ниже, чтобы узнать больше о Кристине, ее путешествии с Laval Underground Surveys и ее мыслях о будущем индустрии подземных вод.
Нажмите здесь, чтобы узнать больше!

Подземные изыскания Лаваль — Мы с вами —

За последние 75 лет компания Laval Underground Surveys вместе со специалистами по подземным водам стояла на передовой, обеспечивая чистую и надежную воду, в которой так отчаянно нуждается наш мир. Сегодня ничем не отличается. Узнайте больше о наших обязательствах перед вами, нашими постоянными клиентами, в это нестабильное время.
Щелкните услышать, чтобы узнать больше.

Продукция Laval Underground Surveys улучшает качество жизни и качество воды в сельских районах Малави —

Компания Laval Underground Surveys гордится тем, что наша скважинная камера и продукты для восстановления скважин используются для улучшения водной инфраструктуры и качества жизни жителей сельских районов Малави .Фонд климатической справедливости вступил в партнерские отношения с Geoquip, эксклюзивным европейским дистрибьютором подземных исследований Laval, чтобы помочь правительству Малави в оценке и улучшении состояния колодцев и скважин в сельских районах по всей стране.
Щелкните здесь, чтобы прочитать всю историю.

Максимально увеличьте окупаемость инвестиций в скважинную камеру —

Вице-президент по продажам и маркетингу компании Laval Underground Surveys Эрик Хадден был упомянут в статье для июльского номера журнала Water Well Journal.В статье под названием «Максимизация рентабельности инвестиций» содержится пять советов, которые следует учитывать при оценке ценности внедрения системы скважинных камер в ваш бизнес.
Щелкните здесь, чтобы прочитать «Максимизация рентабельности инвестиций» — Water Well Journal, июль 2018 г.

Стоимость бурения скважин в Нигерии в 2021 году

Сегодня вода является одним из важнейших природных ресурсов в мире. Помимо того факта, что ни один человек не может обойтись без воды, ее важность выходит за рамки человеческого существования.Хотя мир обильно наделен большим количеством, главная проблема заключается в поддержании и хранении количества в наших ресурсах. Один из наиболее эффективных способов добиться этого — бурение скважин.

В этом посте мы рассмотрим, сколько сегодня стоит бурение скважины в Нигерии.

Стоимость бурения скважин в Нигерии

Бурение скважин на сегодняшний день является одним из наиболее эффективных и распространенных способов хранения воды в Нигерии.Процесс бурения включает разные этапы и стили, и они различаются по цене. Процесс бурения скважины может быть относительно дорогим и трудоемким. Помимо денежных затрат, это также требует наличия большой рабочей силы, хотя это зависит от того, какой метод бурения скважины вы собираетесь использовать.

Обычно водные скважины на большей части территории Нигерии имеют диапазон от ста до двухсот футов в зависимости от наличия воды в этом районе. Следует отметить, что различные типы бурения скважин, которые будут обсуждаться на следующем занятии, определяют фактическую сумму, которую вы ожидаете заплатить за стандартный процесс бурения скважины. В среднем, бурение скважины может стоить от 120 000 до 600 000 норв. В зависимости от некоторых основных факторов, которые будут обсуждаться в следующем разделе.

Факторы, влияющие на стоимость бурения скважин в Нигерии

Существуют различные типы процессов бурения скважин, и эти типы в основном влияют на то, сколько будет стоить процесс бурения. Есть много других факторов, которые влияют на конечные цены, которые они выбирают. Эти факторы, перечисленные ниже, оказывают определенное влияние на конечную цену процесса, и если вы хотите сократить расходы, вам необходимо изучить эти процессы и найти способ минимизировать затраты и поддерживать высокое качество.Вот некоторые из этих факторов.

1. Тип процесса бурения скважины

Это наиболее важный фактор, определяющий фактическую цену процесса. Что касается Нигерии, существует два основных типа процесса бурения скважин — процесс ручного бурения и процесс бурения скважин в тяжелых условиях. Ручной процесс требует более 10 человек для бурения скважины.

Этот процесс требует больше рабочей силы, занимает больше времени, но в конечном итоге сокращает расходы до минимума.Этот процесс обычно медленнее и применяется в малобюджетной зоне без особых сложностей в процессе бурения и топографии. Обычно это стоит от 120 000 до 300 000 N 300 000. Второй метод — это сверхмощный метод.

Этот процесс бурения скважины требует меньшего количества людей, так как скважина пробурена мощной машиной. В отличие от ручного процесса, этот метод более быстрый и надежный. Однако это дороже ручного метода. Метод бурения скважин для тяжелых условий эксплуатации обычно стоит от 300 000 до 600 000 норвежских долларов, хотя в некоторых случаях они обходятся дороже.

2. Местоположение

Еще одним фактором, сильно влияющим на стоимость бурения скважин, является местоположение. Некоторые города дороже других. Например, вы не станете сравнивать, сколько вы платите за бурение скважин в Лагосе и Абудже, с суммой, которую платите в некоторых других частях страны. Во многом это связано с тем, что стоимость жизни в этих местах выше, что приводит к более высокой стоимости материалов, необходимых для процесса.

Кроме того, если использование очень коммерческое и в нем много людей, то стоимость может значительно возрасти.Это влияет как на ручной, так и на тяжелый метод.

Что вы должны знать о бурении скважин

Бурение скважин — это именно то, что звучит так: создание узкой и глубокой дыры в земле, известной как скважина. Есть способы пробурить скважину, и вы можете выбрать лучший метод в зависимости от местоположения. Для водяной скважины необходимо убедиться в наличии подходящего источника воды для подключения. Вода, накопленная внутри, могла быть там много лет или могла питать поток где-то еще.Давление снизу позволяет получить доступ к воде.

Если вы живете в месте, где общественная вода легко доступна, вам может показаться странным, что кто-то захочет пробурить скважину. Тем не менее, у тех, кто живет в районах, где вода недоступна и не очень чиста, может быть другая история. Поскольку у людей в этом регионе могут быть проблемы с доступом к воде, они разработали альтернативный метод управления своими ресурсами, причем бурение скважин является одним из наиболее осуществимых методов.

В последнее время многие геологические компании уделяют больше внимания бурению скважин. Это не только прекрасная возможность для бизнеса, но и прекрасная возможность помочь людям в процессе бурения с использованием тяжелых машин.

Эти компании также рекомендуют точное место для бурения. Они делают это, проводя подземные геологические процедуры для определения лучших участков с огромной устойчивостью к подземным водам. Это обеспечивает плавное сверление в нужном месте.Тем не менее, чтобы быть в безопасности, корпорациям и частным лицам всегда рекомендуется пользоваться услугами этих компаний, чтобы помочь процессу бурения скважин.

Сопутствующие материалы

Элементы с меткой «Вакуумный адаптер»

Вакуумная присоска для бурения — Karcher Shop Vac 35 мм OD по Petclaud 15 июня 2018 г. 2052 2603 14 Адаптер вакуумного шланга (настраиваемый) от FollyMaker 5 янв.2016 г. 1437 2725 67 Маленький адаптер Vaccum по matiasdenker 6 нояб. 2020 г. 547 810

Построение местоположения наклонных скважин в GEOVIA Minex

Недавно мы выпустили Minex 6.5.3, который предоставляет 30 обновлений по запросу пользователей для повышения производительности и удобства работы пользователей. Эти улучшения включают:

• Повышение стабильности и производительности для керна, ствола скважины, планирования отвала, моделирования пластов, карьера и подземных работ
• Улучшенная функция интеллектуального ввода текста , обеспечивающая лучший пользовательский интерфейс при создании формы
• Улучшенная функция вычисления сетки при оценке с помощью обычного кригинга
• Повышение удобства использования манипуляции с сеткой при выборе уже существующей сетки перед сохранением
• Новое поле отчета в подробном отчете расписания UG , отображающее среднюю толщину шва для каждой панели, имеющей несколько швов
• Geostatistics обновлено до версии 6. 8
• Новая версия Network License Manager

Minex 6.5.3 предоставляется бесплатно как часть подписки на программу технического обслуживания и поддержки GEOVIA и может быть загружена с сайта поддержки 3DS. Щелкните здесь для получения инструкций.

В рамках этих усовершенствований Minex также может определять расположение стволов в пласте для наклонных стволов.

1. Для этого перейдите в Крепления> План> Расположение скважин , чтобы открыть диалоговое окно «Расположение планов скважин».
2. Выберите вариант Одинарный шов . Выбор шва позволит Minex отобразить положение скважины на выбранном шве. Если вы выберете опцию Multi-Seam , она отобразит местоположение в положении воротника.

3. Для подземных рудников вам необходимо будет предоставить планы со скважинами в местах расположения рабочих пластов для получения разрешений, установленных законом.
