Смесительный узел Icma M054 для коллекторов теплого пола

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? — присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

Смесительный узел для теплого пола Icma M054 без насоса

• Описание
• Документация
• Отзывы
• Доставка

Характеристики

Товар	Смесительный узел
Страна	Италия
Высота, мм	368
Ширина, мм	295
Бренд	icma
Серия	m054
Модель	m054
Материал	Латунь
Тип	Без насоса
Монтаж	универсальный
Межосевое расстояние, мм	210
Мощность, кВт	12,5
Назначение	для теплого пола
Гарантия	2 года
Бренд (рус. )	икма
Макс. рабочее давление, бар	10
Резьба	Наружная
Монтажная длина, мм	180
Диаметр подключения к контуру	1″ (ø 25)
Присоединительный диаметр насоса	1 1/2″ (ø 40)
Макс. перепад давления, бар	1
Насос в комплекте	Нет
Пропускная способность (kvs), м³/ч	4,84
Наличие	Есть
Комплектующие	фиксированная точка термостатического регулирования, предохранительный термостат, клапан максимального давления, термоголовка с выносным датчиком, вентиль фиксированной настройки с регулируемым расходом, запорный клапан на обратной линии, автоматический воздухоотводчик
макс. рабочая температура, °c	110
диапазон регулирования, °c	20-50
диаметр подключения к магистралям	1″ (ø 25)

Брошюра

Технический паспорт

Каталог продукции 2019

Краткий каталог продукции

Декларация о соответствии

+ Добавить комментарий

//»ProductVideo»

Бренд:

икма

Серия:

m054

Модель:

m054

Страна:

Италия

Артикул:

М054

Насосно-смесительный узел SMS-521/N в Волгограде

Категории

КатегорииКорзинаУчетная записьПоискНедавно смотрелиВверх

• Описание
• Характеристики
• Доставка
• Отзывов (0)

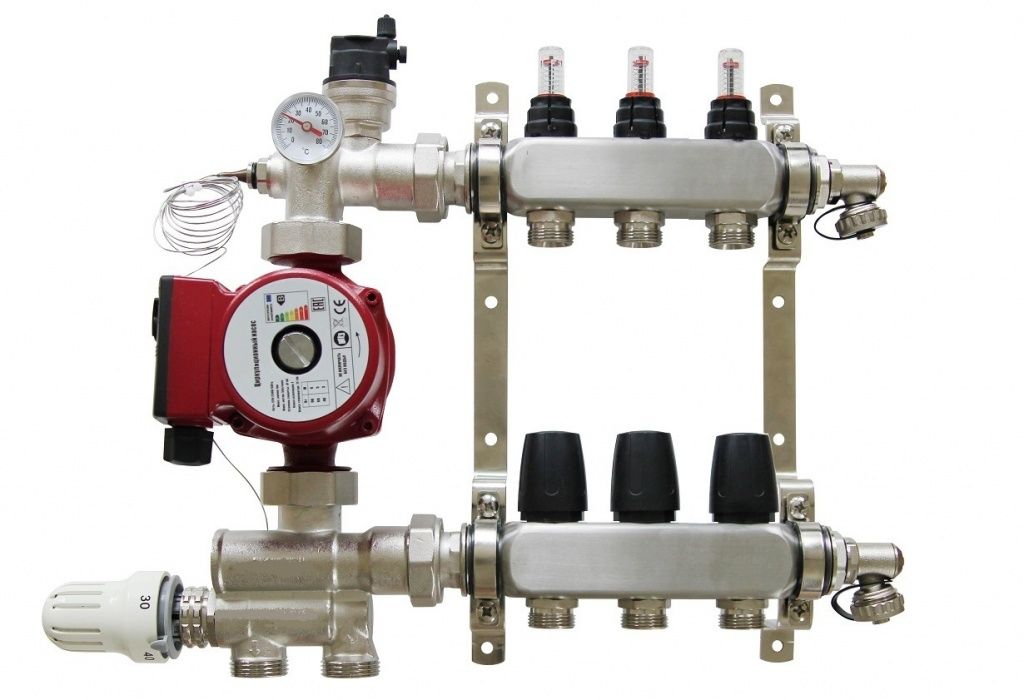

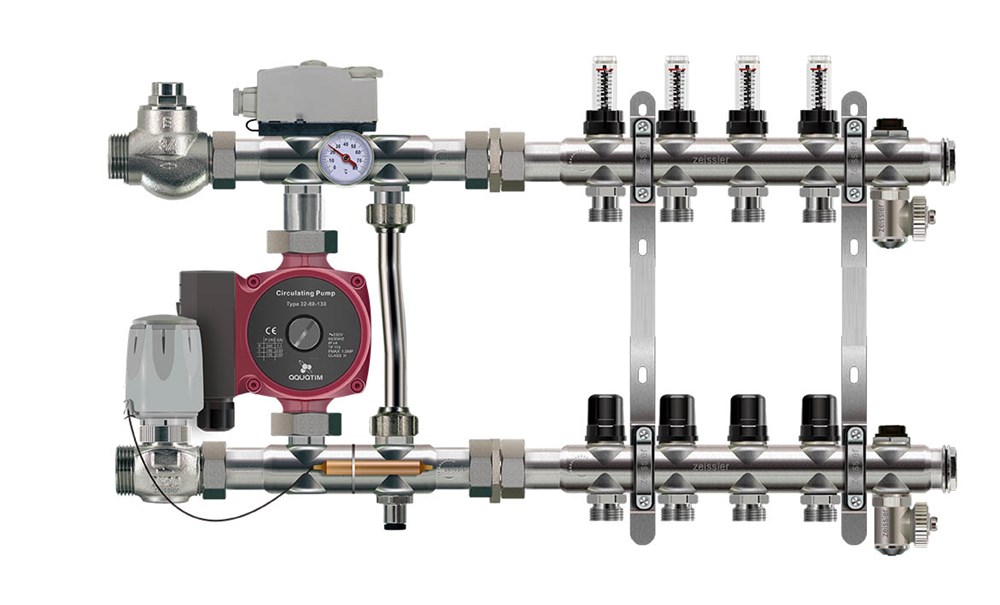

Насосно-смесительный узел SMS-521/N предназначен для:

• создания в системе отопления циркуляционного контура с пониженной до настроечного значения температурой теплоносителя
• поддержания температуры и расхода теплоносителя на заданном уровне
• обеспечения гидравлической балансировки высокотемпературного и низкотемпературного контуров.

Насосно-смесительный узел SMS-521/N применяется в системах встроенного водяного отопления (теплые полы, теплые стены, обогрев теплиц и открытых площадок). Корпус латунный никелированный. В комплекте термоголовка с погружным датчиком температуры и термометр.

Технические характеристики

Установочное расстояние для насоса	130мм — 180мм
Подключение насоса	1 1/2″
Максимальная температура первичного контура	90°C
Максимальное давление	10 бар
Максимальный перепад давления первичного контура, ΔP макс.	1 бар
Диапазон регулирования во вторичном контуре (настройка фиксированного значения)	20÷65°C
Обменная тепловая мощность, ΔТ	7°C
Регулирование температуры с фиксированным значением	10 кВт байпас поз. 0
Регулирование температуры с фиксированным значением	12,5 кВт байпас поз. 5
Регулировка посредством системы климат контроля	11,5 кВт
Потеря давления на смесительном клапане	3 Kv
Потеря нагрузки с открытым клапаном байпаса (настройка фиксированного значения)	4,8 Kv max
Потеря  давления на смесительном клапане (климатическая настройка)	4 Kv
Шкала термометра	0-80°C
Резьба на головной части смесительного узла/коллекторов	1″ВР / 1″ВР

• Страна производитель Китай

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка:     Плохо           Хорошо

Как заказать товар

1. Большинство товаров, представленных в Интернет-магазине «Аква-гарант», имеется в постоянном наличии на складе. Поэтому приобрести продукцию Вы можете непосредственно у нас в магазине, по адресу: г.Волгоград, ул.Восточная, 21Б.

Заказать товар вы можете:

• с помощью корзины заказов
• прислать список необходимых товаров с точным наименованием и артикулом на электронную почту [email protected]
• прислать список товаров на Viber/WhatsApp 8-902-098-37-38

При оформлении заказа обязательно указывайте:

— город доставки

— контактные данные

— форма оплаты (при безналичной форме оплаты от организации, необходима будет карта партнера для выставления счета).

2. Доставка по городу является платной услугой. Осуществляется по предоплате, условия и стоимость уточняйте у менеджеров компании.

3. Доставка по России Транспортной компанией. Осуществляется по предоплате. Сроки и стоимость доставки Вы можете уточнить на сайтах компаний:

«СДЭК»

 «ПЭК»

«Деловые линии», или у наших менеджеров.

Как оплатить товар

1. Оплата за наличный расчет.  Производится в рублях непосредственно в кассе магазина.

2. Оплата банковской картой. Производится также в магазине (филиале).

3. Безналичным способом по выставленному счету (После оформления заказа через корзину, счет будет выслан на электронную почту).

• Рекомендуемые товары
• Не забудьте купить

show_more show_less

bookmarkrocketphone

Устройство для смешивания жидкостей и твердых веществ | ЭДИБОН®

Лаборатории

Общее описание

Установка для смешивания жидкости и твердых тел «EMLS» состоит из основной опорной рамы, в которой установлен динамо-двигатель с регулируемой скоростью и механическими соединениями. К двигателю могут быть присоединены различные типы мешалок.

Двигатель с указанными выше элементами можно перемещать по вертикали для размещения мешалки на разной высоте. Механическая система, необходимая для перемещения двигателя, состоит из платформы, которая скользит по двум направляющим с помощью шпинделя и рулевого колеса.

Для проведения испытаний установка включает в себя различные типы мешалок разного размера.

Резервуары изготовлены из прозрачного материала для облегчения наблюдения за процессом смешивания. Есть крышки, чтобы избежать брызг.

Устройство для смешивания жидкостей и твердых тел «EMLS» имеет различные элементы безопасности для предотвращения несчастных случаев. Эти элементы отключают агрегат при открытой дверце или поднятой мешалке.

Упражнения и практические занятия под руководством

ПРАКТИЧЕСКИЕ ЗАНЯТИЯ ПОД РУКОВОДСТВОМ, ВКЛЮЧЕННЫЕ В РУКОВОДСТВО

1. Визуализация полей жидкости.
2. Мощность, необходимая для процесса перемешивания.
3. Суспензии твердых веществ в жидкостях.
4. Образование твердожидких растворов.
5. Эмульсия несмешивающихся жидкостей.
6. Смешивание смешивающихся жидкостей.
7. Процесс нагрева жидкой массы.
8. Тест с моделями в масштабе.
9. Качество смешивания/время смешивания.
10. Скорость вращения различных мешалок.
11. Демонстрация различных факторов (резервуары, дефлекторы, мешалки…), влияющих на перемешивание, с использованием методов визуализации и соответствующих измерений.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• ТФУК

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

TFUC

Управляемая компьютером установка непрерывной и периодической фильтрации

Этот блок фильтрации был разработан для изучения процесса фильтрации с использованием двух различных типов фильтров. С одной стороны находится вертикальный пластинчатый фильтр, состоящий из нейлоновых пластин диаметром 5 микрон, используемый для фильтрации известной концентрации. ..

• ТФУБ

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

TFUB

Блок непрерывной и периодической фильтрации

Блок непрерывной и периодической фильтрации «TFUB» был разработан для изучения процесса фильтрации с использованием двух различных типов фильтров. С одной стороны расположен вертикальный пластинчатый фильтр, состоящий из нейлоновых пластин диаметром 5 микрон, предназначенный для…

• АФПМС

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

AFPMC

Пластинчатый и рамный фильтр-пресс с компьютерным управлением

Пластинчатый и рамный фильтр-пресс с компьютерным управлением, «AFPMC», был разработан для изучения процессов фильтрации и осветления с использованием фильтр-пресса, в котором количество рамок и тип фильтровальных полотен могут меняться. Суспензия — это…

• ЭФЛПК

В наличии

11. 1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

ЭФЛПК

Блок глубокой фильтрации с компьютерным управлением

Управляемая компьютером установка для фильтрации глубокого слоя, «EFLPC», позволяет нам фильтровать жидкость, чтобы удалить частицы во взвешенном состоянии, чтобы она была в более подходящих условиях для ее последующего использования или потребления. Насос забирает сырую воду из одного из …

• EFLP

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

EFLP

Фильтр глубокой засыпки

Глубокий фильтр «EFLP» позволяет нам фильтровать жидкость для удаления взвешенных частиц, чтобы привести ее в более подходящие условия для последующего использования или потребления. Насос забирает сырую воду из одного из резервуаров. из…

• ЕСЭД

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

ESED

Группа изучения седиментации

Установка для изучения седиментации «ESED» позволяет изучать и сравнивать процессы седиментации нескольких суспензий одновременно. Он состоит из пяти седиментационных метакрилатных цилиндров, установленных вертикально на панели, с измерительными…

• PDSC

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

PDSC

Отстойник с компьютерным управлением

Отстойник с компьютерным управлением «PDSC» представляет собой учебное устройство, разработанное EDIBON для демонстрации процесса осаждения и ознакомления с принципом осаждения отдельных частиц в резервуаре. Это также позволит…

• ПДС

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

PDS

Отстойник

Отстойник «PDS» представляет собой учебное устройство, разработанное EDIBON для демонстрации процесса осаждения и ознакомления с принципом осаждения отдельных частиц в резервуаре. Также позволит изучить гидравлическую…

• ПДФДК

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

ПДФДК

Дренажный и фильтрационный резервуар с компьютерным управлением

Эта установка была разработана для практической демонстрации, визуализации и экспериментального исследования течения через проницаемые среды и течений в недрах. Установка в основном состоит из резервуара (контейнера для грунта) для содержания песка, нижнего уровня воды…

• ПДФД

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

PDFD

Дренажный и фильтрационный бак

Установка дренажно-фильтрационная емкость «PDFD» предназначена для практической демонстрации, визуализации и экспериментального изучения течения через проницаемые среды и течения в недрах. Блок «PDFD» в основном состоит из бака (грунтов…

• РОУК

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

ROUC

Блок обратного осмоса/ультрафильтрации с компьютерным управлением

Установка обратного осмоса/ультрафильтрации, управляемая компьютером, «ROUC», выполняет процесс фильтрации с тангенциальным потоком, который представляет собой систему, предотвращающую образование отложений примесей, что снижает ее производительность. Два параметра сточных вод должны. ..

• QCDIC

В наличии

11.1.11.- ФИЛЬТРАЦИЯ, ОСАДЕНИЕ И СМЕШИВАНИЕ

QCDIC

Дисковая центрифуга с компьютерным управлением

Дисковая центрифуга с компьютерным управлением «QCDIC» позволяет изучать разделение эмульсий центрифугированием. Для того, чтобы установка работала, в бак для перемешивания наливают две несмешивающиеся жидкости, такие как вода и масло. В этом депозите…

Качество

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Шланговые станции смесителя | Промывочное оборудование Strahman | Страхман Групп

Каким бы ни был ваш протокол промывки или очистки, вода в той или иной форме играет жизненно важную роль. Наши шланговые станции со смесительным блоком доступны в зависимости от подачи: мгновенная горячая вода с подачей пара, смешанная горячая и холодная подача, горячая или холодная подача.

Все модели имеют все необходимое для подключения к вашим системам трубопроводов — никаких дополнительных деталей не требуется, плюс стойка для шлангов входит в стандартную комплектацию. Strahman использует компоненты из материалов, идентифицированных ASTM, что обеспечивает полную прослеживаемость и отсутствие посторонних неизвестных материалов. Strahman также проводит тщательные испытания через различные промежутки времени в процессе производства – многоэтапные гидроиспытания узлов и готовой продукции.

Смесители пара и холодной воды

Strahman производит агрегаты в двух типах корпусов: из бронзы и из нержавеющей стали, каждый из которых оснащен нашим циферблатным термометром (TG) для точной индикации температуры. После этого температура воды быстро и легко регулируется поворотом соответствующего клапана на подаче агрегата. Одной из ключевых особенностей конструкции является способность устройства автоматически отключать подачу пара, если давление подачи холодной воды падает ниже 50 фунтов на квадратный дюйм, предотвращая случайный выход пара из устройства.

Все паровые установки включают наш запатентованный прямой диффузор ^® конденсатоотводчик . Благодаря отсутствию изнашиваемых движущихся частей эта инновационная конструкция максимально увеличивает эффективность использования пара.

Варианты

• М-5000ТГ   — Самая популярная серия; Низкое, среднее или высокое давление пара; Бронзовый корпус
• M-5700TG — Низкое, среднее или высокое давление пара; Корпус из нержавеющей стали

• M-5144TGHE – Высокоэффективный агрегат – максимально использует пар; Корпус из бронзы
• M-144TG — Premiere Safety, Low-Pressure, функция отключения подачи пара — Моющая способность при разговоре с водой; Корпус из бронзы
• M-5000TS – Блок с термостатическим управлением – автоматически регулируется в зависимости от подачи; Корпус из бронзы

Смесители горячей и холодной воды

Эти устройства тщательно смешивают горячую и холодную воду в любой пропорции в нашей специально разработанной смесительной камере, чтобы вы получали нужную температуру. Эти блоки доступны с датчиками температуры (TG) или без них.

Варианты

• М-159ТГ   или М-159 — С датчиком температуры или без него; Бронзовый корпус
• М-750ТГ или М-750 — С датчиком температуры или без него; Корпус из нержавеющей стали
• M-200TS — Блок с термостатическим управлением в режимах Low Flow GPM или High Flow GPM; Корпус из бронзы

Блоки с горячей или холодной водой

Если контроль температуры не имеет решающего значения для вашего процесса, эти блоки управления с одним клапаном используют либо горячую, либо холодную воду и доступны в виде блоков для настенного монтажа.

Варианты

• M-156   — Корпус из бронзы
• M-765 — Корпус из нержавеющей стали
254 M-765 — Выемка из нержавеющей стали ed Box, корпус из нержавеющей стали
• M-120 — Корпус из нержавеющей стали

Монтаж и другие варианты

Если настенный блок вам не подходит, у нас все еще есть различные варианты, в том числе опорные стойки, утопленные ящики и шкафы для легкого доступа и хранения оборудования в помещении.
