Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

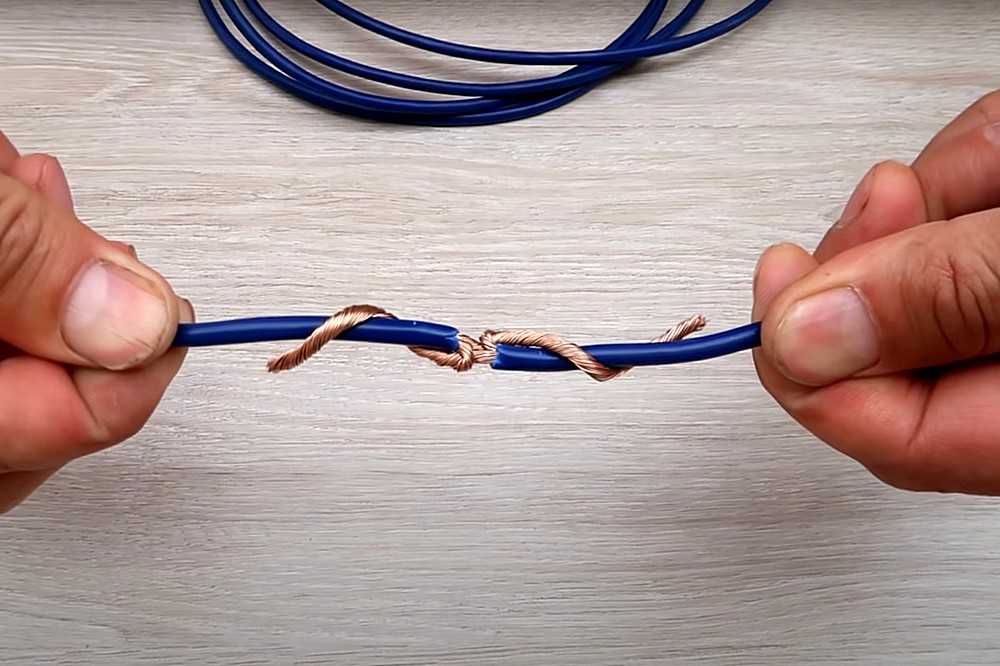

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно.

Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены.

Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Эти неоднозначные скрутки. Как правильно соединять провода

Можно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.

Что такое скрутка проводов

Классическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.

Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет.

Что говорит закон

Свернуть

В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».

Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно.

Чем опасна обычная скрутка

• При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во влажной среде. Медь и алюминий, из которых сделаны провода, начинают быстро окисляться, электрический контакт становится неустойчивым.
• Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем повышенные нагрузки на потревоженные соединения. Они начинают греться, повышение температуры становится катализатором — провода уже не просто окисляются под воздействием влаги, а начинают
  корродировать и не только греться, но и подгорать.

В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно.

Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание.

Как правильно соединять провода

Чтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать.

Как сделать скрутку правильно:

1. одножильный медный провод зачищается на длину 6–7 см
2. провода скручиваются в плотную аккуратную косичку пассатижами
3. концы оголенных проводов аккуратно подрезаются — должна получиться косичка длиной 4 см или чуть больше, затем провода распрямляются
4. соединение плотно закрывается термоусадочной трубкой подходящего диаметра, которая разогревается термофеном или зажигалкой

Затем скрученные проводники соединяются в «монолит». Вот как это можно сделать.

Сварное соединение

Сварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров.

Как это сделать

Свернуть

1. проводники соединяются в плотную косичку
2. конец скрутки обрезается так, чтобы с торца был ровный слой из каждой жилы скрутки
3. торец скрутки обваривается специальным электродом до момента, когда образуется медная капля

Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.

Никита Худяков

руководитель команды «ЭлектроТок»

Сварка скруток — ювелирная работа. Качественное соединение от дилетантского отделяют буквально доли секунды. Его можно недоварить, переварить, сварить не полностью.

Также надо понимать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может упасть на пол и привести к возгоранию, а если попадет на кожу — станет причиной серьезных ожогов.

Соединение пайкой

Пайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление.

Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ.

Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью.

Важно: паять провод заземления запрещено!

Опрессовка проводов

Это самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще. Опрессовку можно использовать в соединительных коробках.

Как это делается

Свернуть

1. концы проводов зачищаются
2. на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
3. проводится опрессовка ручными или гидравлическими пресс-клещами
4. излишки жил, торчащие с торца, обрезаются
5. соединение изолируется клеевой термоусадкой под нагревом строительного фена или зажигалки

Также опрессовка — единственный допустимый метод наращивания проводов.

Как это выполняется

Свернуть

1. На целиковый кабель натягивается клеевая термоусадка — так, чтобы она заходила на несколько сантиметров на внешнюю изоляцию кабеля с обеих сторон соединения.
2. На каждую из жил также натягивается клеевая термоусадка с запасом на пару сантиметров с обеих сторон.
3. Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие производится лесенкой: первая жила самая длинная, последняя — самая короткая. Такая же зачистка, но зеркально, выполняется на присоединяемом кабеле.
4. В гильзы ГМЛ необходимого диаметра с двух сторон заводятся концы жил. Затем гильзы по всей длине обжимаются ручными или гидравлическими пресс-клещами.
5. Клеевые термоусадки на каждой жиле перемещаются на места соединения гильзами и изолируются под нагревом при помощи строительного фена или зажигалки.
6. Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.

Винтовые клеммники (клеммные колодки)

Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец.

Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают. За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе.

Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.

Никита Худяков

руководитель команды «ЭлектроТок»

Я считаю соединение проводов винтовыми клеммами старинным методом и временным решением, не подходящим для качественного электромонтажа. Скрипя зубами, я допускаю единственный вариант их использования — соединение потолочных или настенных светильников с питающим кабелем.

Самозажимные клеммники WAGO

Позволяют собрать от двух до восьми проводов. Бывают двух видов:

• Первый — многоразовый, с зажимными лепестками. В такие клеммы можно вставить как моножильный, так и многожильный провод.
• Второй — одноразовый, с зажимной колодкой. Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.

Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок.

Узнайте больше:

• Безопасная электропроводка на даче: от предохранителя до УЗО
• Монтируем с умом: как сэкономить на электропроводке
• Как сделать скрытую проводку в деревянном доме законно и безопасно

09. 02.2022

Почему медь является лучшим выбором для электрических разъемов?

В течение почти 200 лет медь была предпочтительным материалом для электрических разъемов. С момента изобретения электромагнита и телеграфа в начале 1800-х годов они стали еще более распространенными, особенно с изобретением телефона в 1876 году. .

Почему в большинстве электрических проводов используется медь?

Чтобы электрический ток протекал через металлы, источник питания должен бороться с удельным сопротивлением. Чем ниже уровень удельного сопротивления, тем больше электропроводность металла. А поскольку медная проволока имеет низкий уровень удельного сопротивления, это фантастический электрический проводник.

Медь также невероятно гибкий материал. Электрические разъемы и проводка должны одновременно выдерживать большие электрические нагрузки, но большинство металлов, которые принимают на себя такие нагрузки, не гнутся легко. Медь, с другой стороны, имеет идеальный уровень толщины, чтобы справиться с бытовыми уровнями электричества, но при этом оставаться маневренной.

Наконец, медь менее окислительна, чем другие металлы. Вы, вероятно, слышали об окислении, когда говорили о ржавчине. Это происходит, когда кислород и влага в воздухе реагируют с поверхностью металла. Эта реакция вызывает коррозию металла, образующего пленкообразное покрытие.

Медь не ржавеет, но образует зеленоватый налет, называемый оксидом меди. Однако, в отличие от ржавчины, это покрытие защищает металл от коррозии, не влияя на проводимость.

Чем алюминиевая проводка отличается от медной?

В то время как алюминий также может использоваться для всего электрического, медь имеет преимущество по нескольким причинам.

Во-первых, алюминий имеет более низкую проводимость, чем медь, а также более склонен к окислению. Оксид алюминия, который образуется на поверхности, не является проводником, как оксид меди, а это означает, что он может замедлять поток электричества. Чтобы бороться с этим окислением, алюминий нуждается в креме-антиоксиданте, чтобы плавно течь.

При сравнении алюминиевых и медных электрических разъемов также необходимо учитывать вопросы безопасности. Алюминий расширяется и сжимается при нагревании и охлаждении, поэтому алюминиевая проводка со временем может ослабнуть, что делает ее серьезной опасностью возгорания.

Хотя эти проблемы безопасности можно смягчить, это потребует особого внимания. Они могут включать в себя уникальные приспособления, дополняющие алюминиевую проводку, прерыватели дугового разряда и медный провод с косичками для концов алюминиевых проводов. Медная проводка, с другой стороны, намного безопаснее в использовании и требует меньше мер предосторожности.

Эти характеристики делают медь гораздо лучшим материалом для электропроводки в ограниченном пространстве. Учитывая гибкость, устойчивость к тепловому расширению и общие соображения безопасности металла, это просто лучший выбор.

Каковы наилучшие методы работы с медными электрическими разъемами?

Несмотря на то, что электрические медные разъемы менее опасны, чем алюминиевые, электричество все равно опасно. Поэтому, если вы работаете над проектом электропроводки, обязательно соблюдайте надлежащие меры предосторожности.

При использовании медных электрических проводников убедитесь, что:

• Используйте разъем медного провода, соответствующий размеру и количеству подключаемых проводов.
• Используйте только медные электрические разъемы, рекомендованные UL (Underwriters Laboratories).
• Убедитесь, что концы проводов полностью закрыты разъемом. Изолента не является безопасной альтернативой для покрытия оголенного провода.
• При повторном соединении проводов возможно повреждение концов. Обрежьте концы и снова зачистите изоляцию, чтобы обеспечить максимально безопасное соединение.
• Когда вы закончите, проверьте надежность соединения, слегка потянув за провода.

Mead Metals предлагает изделия из меди различных размеров и сплавов. Мы также можем поддерживать количество для удовлетворения больших и малых потребностей в меди. Если вам нужна медная катушка или листовая медь, свяжитесь с Mead Metals сегодня, чтобы получить бесплатное предложение по надежной электропроводке, которую вы искали.

AlumiConn: наиболее экономичный способ соединения алюминия с медным проводом

AlumiConn Наконечники алюминия с медью: наиболее экономичный способ соединения алюминия с медным проводом

Комиссия по безопасности потребительских товаров (CPSC) сообщила что в домах с проводкой из стареющего алюминия в 55 раз больше вероятность того, что одно или несколько соединений попадут в условия пожароопасности, чем в домах с медной проводкой.

Вообще говоря, современные дома с алюминиевой проводкой обычно ремонтируются путем связывания алюминиевого провода с медными и алюминиевыми проводами с помощью неутвержденных накручиваемых гаек и изоленты. Это делают домовладельцы и электрики каждый день. Однако такие соединители с проволочными гайками чаще перегреваются и даже могут привести к возгоранию.

Наконечник AlumiConn «алюминий-медь» зарекомендовал себя как наиболее рентабельный метод ремонта алюминиевой проводки в вашем доме или здании.

Определение медных проводов в вашем доме

Из-за резкого роста цен на медь в период с середины 1960-х по 70-е годы в Соединенных Штатах широко использовался алюминиевый провод. Если ваш дом был построен в этот период времени, вполне вероятно, что в вашем доме были алюминиевые провода. После того, как цена на медь снизилась, она снова стала стандартным проводом, используемым в жилых районах. Для домов, построенных после 70-х годов, вероятно, применялась медная проволока.

Провода в вашем доме алюминиевые?

Шаг первый. Электрические провода обычно находятся на чердаке, в подполье или на электрическом щите. Найдите слово «алюминий» или обозначение его элемента «AL» на пластиковой оболочке провода.

Шаг второй: Если рынок не виден, проследите за проводом, пока не найдете участок, где металл открыт и не скрыт изоляционной оболочкой. Алюминиевый провод часто имитирует металлический серый цвет алюминия, что облегчает его идентификацию.

Признаки проблем с алюминиевой проводкой

Опасность алюминиевого материала заключается в том, что он обладает меньшей проводимостью, чем медь. Это означает, что для поддержки того же электричества, что и медная проводка, требуется больше алюминия. По мере того, как вы продолжаете добавлять технику и электронику в свой дом, вы экспоненциально увеличиваете вероятность перегрева алюминиевой проводки. Перегрев вашей проводки может в конечном итоге привести к электрическому пожару. По этой причине во многих домах уже заменены провода «AL» на медные. Вот предупреждающие сигналы, которые указывают на то, что у вас могут быть проблемы с проводкой.

Не ждите, пока не станет слишком поздно.

Проблема в том, что отказы алюминиевых проводов происходят постепенно в течение длительного периода времени, поэтому легко пропустить признаки возникновения проблем.

Согласно CPSC, замена электропроводки во всем вашем доме или здании была бы самым тщательным и постоянным решением. Хотя это наиболее полное решение проблемы с проводкой, стоимость ремонта электриком вашего дома может составлять от 200 до 500 долларов за розетку и выключатель в зависимости от региона, в котором вы живете.0003

Если требуется новая электрическая панель, она может стоить от 1000 до 3000 долларов. Добавьте еще медь на сумму от 1000 до 2000 долларов, а также стоимость разрешения от вашего местного правительства. Проект замены электропроводки может стоить вам 15 000 долларов за дом площадью 2100 квадратных футов. Хотя ваши проблемы с проводкой наверняка будут решены, это не самое практичное решение для большинства людей.

Почему алюминиево-медные наконечники AlumiConn являются наиболее экономичным способом?

Обжим COPALUM будет стоить от 12 до 15 долларов за провод. Одним из основных недостатков обжима COPALUM является то, что он может быть установлен только сертифицированным специалистом COPALUM. Эти технические специалисты могут быть недоступны в зависимости от того, где вы живете. Несмотря на дешевизну, COPALUM Crimp представляет собой сложный вариант для людей, не входящих в зону обслуживания COPALUM.

Наконечник AlumiConn обойдется вам всего в 2,70 доллара за соединение. Его может установить любой человек, обладающий общими знаниями в области электротехники. Наконечник AlumiConn использует компрессионные винты и может иметь до трех портов, что упрощает процесс подключения косичек. Они также гибки, поскольку их можно использовать для соединений алюминия с медью, алюминия с алюминием и меди с медью. Еще одним преимуществом является его устойчивость к ржавчине для более долговечных соединений. Благодаря простому процессу установки и низкой стоимости ремонта алюминиевой проводки, это, безусловно, самый экономичный способ решения проблем с электропроводкой в ​​вашем здании. Вдобавок ко всему, наконечники AlumiConn внесены в список продуктов UL, поэтому вы можете быть уверены, что эти продукты безопасны в использовании.
