Способы соединения электрических проводов . Электропара

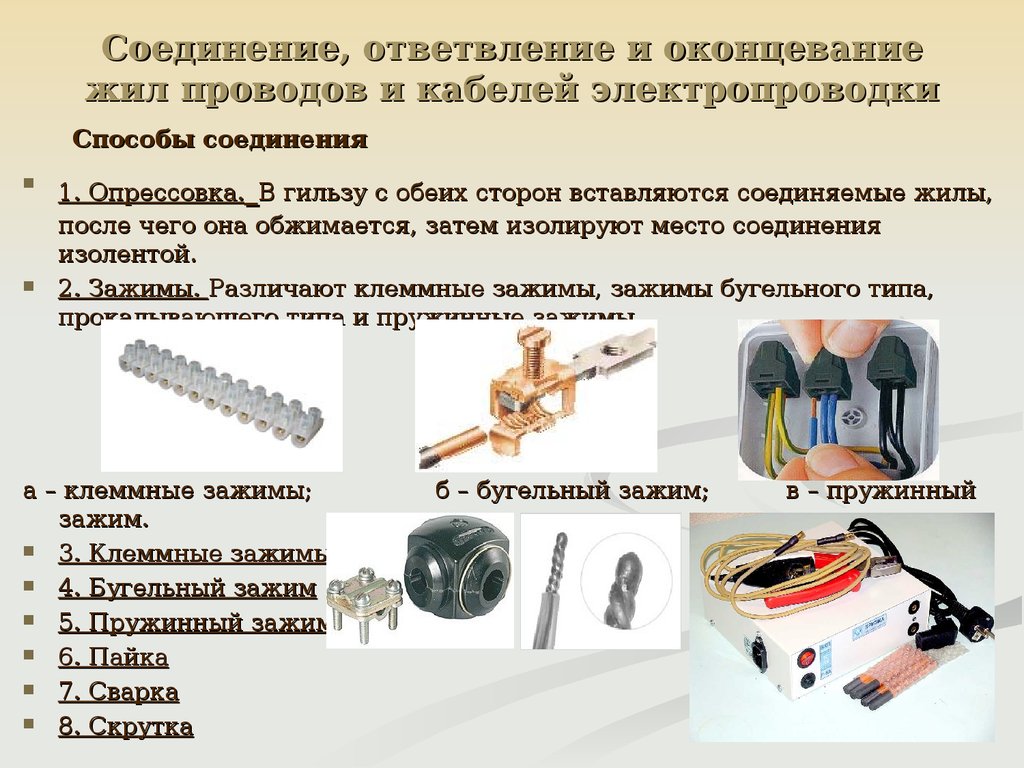

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод. Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода. Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

• Скрутка
• Пайка/Сварка
• Клеммные колодки
• Пружинные клеммы
• Опрессовка гильзами
•  «Орехи»
• Пластиковые колпачки
• Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться. Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным. При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ.

Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества. Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов. Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных. В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется. Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку. Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе. Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.

Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха. Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием. Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется. Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен. К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Соединения проводов.

Методы соединений и особенности

При работе с электропроводкой часто требуется соединения проводов. Распространенная в таких случаях скрутка сегодня считается ненадежным и небезопасным способом. Рекомендуется использовать специальные клеммники и другие варианты соединения.

Соединение электрических проводников оказывается обязательной манипуляцией при устройстве и ремонте электропроводки. Зачастую это производится путем скручивания оголенных концов соединяемых проводов. Далее полученная скрутка обматывается изолентой для исключения короткого замыкания. Но специалисты категорически не советуют так поступать, поскольку такое соединение не обеспечивает должного контакта.
При температурных колебаниях металл проводов расширяется или сужается, из—за чего надежность контакта может снизиться.

Надежный и качественный контакт проводов должен обеспечивать не только высокую механическую прочность, но и гарантировать отсутствие дополнительного сопротивления, которое часто становится причиной перегрева провода в месте соединения проводников.

Изолирующие колпачки СИЗ

Колпачки СИЗ имеют в конструкции коническую пружину, которая плотно обхватывает соединяемые провода, формируя требуемый контакт. Изначально концы проводов требуется освободить от изоляции и объединить посредством скрутки. Затем изолирующий колпачок надевается на них вращением по часовой стрелке. Как уже отмечалось, внутренняя пружина сжимает скрученные провода, а корпус колпачка изолирует их.

Винтовые клеммники

Клеммные колодки – правильный выбор при необходимости сделать переход с алюминиевого на медный провод. В зависимости от конструкции колодок фиксация провода осуществляется с помощью затягивающего винта или прижимающей пластины. В первом случае необходимо быть более аккуратным, так как излишне затянутый винт может повредить провод и нарушить нормальный контакт между проводниками. Клеммные колодки широко применяются для соединения многожильных проводов в домашних хозяйствах и на промышленных объектах.

В случае винтовых клеммников очищенные концы проводов сперва вставляют в отверстия, присутствующие с двух сторон корпуса. Затем их прочно фиксируют закручиванием винтов. Полученное соединение отличается простотой и удобством, но требует эпизодического подкручивания фиксирующих винтов.

Ответвительный сжим —  позволяет быстро и удобно сделать ответвление от магистральной электрической цепи. Конструкция сжима включает три металлически пластины и винты, располагающиеся в единой изолирующей коробке. Такой сжим может применяться для создания контактов медных и алюминиевых проводов, например, для подключения к воздушной линии из алюминиевого провода медного отвода в дом.

Клеммники WAGO

Практичностью выделяются клеммники WAGO. Достаточно лишь вставить оголенные концы проводов в соответствующие отверстия в клеммниках, убедившись в надежной их фиксации. Внутри них содержится токопроводящая паста, исключающая возможность окисления металла проводов. Ее присутствие особо актуально при соединении алюминиевых проводов. Популярны также пружинные клеммники WAGO, допускающие многократное соединение и разъединение проводов. После их установки в отверстия клеммника остается защелкнуть специальный рычажок, что обеспечит надежную фиксацию провода. Когда нужно разъединить провода, потребуется лишь потянуть за этот рычажок. Для соединения меди и алюминия существуют клеммники WAGO с биметаллическими пластинами, которые имеют особое покрытие, предотвращающее окисление проводов.

Соединения проводов с помощью болта

Если под рукой не имеется специальных соединителей, то можно обойтись обычным болтом, парой гаек и несколькими шайбами. Провода, очищенные от изоляции, скручивают в петли по диаметру болта. Гайки, шайбы и сделанные петли располагаются на болте в таком порядке:
— гайка;
— шайба;
— петля из провода;
— разделяющая шайба;
— петля из второго провода;
— шайба.

Посредством болтового соединения легко объединить два и более провода. Единственный значительный его минус — громоздкость, из—за чего подобное решение не всегда практично применять.

Для соединения проводов из различных металлов — алюминия и меди — важно не допускать их прямого касания. Зачастую на алюминиевую жилу сперва надевают оцинкованную медную гильзу, а затем ее обжимают специальными клещами. После чего можно выполнять непосредственно само соединение проводов.

Соединение пайкой

Для соединения проводов методом пайки необходимо использовать оловянно-свинцовый припой и канифоль. Перед началом работы жилы проводов оголяются и скручиваются между собой аналогично соединению скруткой. После этого паяльником тщательно пропаивается поверхность контакта, в результате чего можно получить соединение с малым переходным сопротивлением. Для повышения механической прочности такого контакта многие специалисты рекомендуют использовать СИЗы.

Похожие темы:

• Опрессовка проводов. Инструмент и виды гильз. Обжатие
• Токопроводящий клей (Часть 1). Виды марок и требования. Особенности
• Токопроводящий клей (Часть 2). Рецепты приготовления клея. Применение
• Кабельные муфты. Виды и применение. Особенности и монтаж
• Кросс модули. Устройство и виды. Установка и подключение
• Ответвители проводов. Виды и работа. Применение и как выбрать

Типы соединителей проводов

— концентратор электроники

Соединители проводов используются для подключения двух или более проводов к терминалу или объекту, такому как выключатель, розетка или осветительный прибор. Существуют различные виды соединений проводов, такие как накручивание и проволочные гайки.

Жилые, коммерческие и промышленные объекты требуют проводных соединений в электропроводке. Они являются важнейшей частью любой электрической системы, поскольку обеспечивают надежное и безопасное соединение проводов, что необходимо для передачи электроэнергии.

В этой статье мы познакомим вас с различными типами разъемов проводов и их работой. Итак, давайте углубимся в это без дальнейших церемоний.

Внешний вид

Работа с соединителями проводов

Когда два или более провода соединены надежно и надежно, электричество может свободно течь между ними. Так работают разъемы проводов. Хотя многие соединители проводов функционируют по-разному, большинство из них либо заключают провода в защитную оболочку, либо оказывают давление, чтобы удерживать провода на месте.

Например, проволочные гайки часто используются для соединения двух или более проводов. При использовании проволочной гайки зачищенные концы проводов скручиваются вместе перед тем, как на них навинчивается проволочная гайка, надежно удерживая скрученные провода на месте.

Независимо от того, какой тип соединителя проводов используется, цель всегда состоит в том, чтобы обеспечить прочное и надежное соединение между проводами, чтобы электричество могло течь.

В зависимости от того, как работают различные соединители проводов, они подразделяются на следующие типы:

1. Накручиваемые соединители проводов

Накручиваемые соединители проводов, обычно называемые гайками или соединителями проводов, представляют собой компоненты, соединяющие два или более проводов. Когда разъем накручивается на провода, подпружиненное устройство, которое обычно состоит из пластика или резины, зажимает провода.

Перед использованием накручиваемых соединителей необходимо снять изоляцию с проводов, которые вы собираетесь соединять. Скрутив оголенные провода вместе, вы присоединяете проводное соединение к скрученным проводам. Внутренний подпружиненный механизм разъема зажимает провода, удерживая их на месте и образуя плотное соединение. Вращающиеся соединители для проводов широко используются в различных приложениях электропроводки, включая жилые, коммерческие и промышленные установки.

Это простой и удобный способ соединения проводов, не требующий специальных инструментов или оборудования. Однако важно убедиться, что разъем провода правильно установлен и затянут, чтобы обеспечить надежное соединение.

2. Крыльчатые накручиваемые соединители для проводов

Тип соединителей для проводов, напоминающий стандартные накручиваемые соединители для проводов, представляет собой накручиваемые соединители для проводов с крыльями, обычно называемые Marites. Однако их можно легко затянуть вручную без использования каких-либо дополнительных инструментов из-за их крылатой формы.

Перед использованием накручиваемых соединителей проводов с крылышками необходимо снять изоляцию с концов проводов, которые вы хотите соединить. Голые провода скручиваются между собой, а на провода накручивается коннектор с крылышками. Крылообразная форма соединителя позволяет легко затягивать его вручную, обеспечивая надежное соединение.

Крыльчатые соединители для проводов часто используются в самых разных областях электропроводки, в том числе в жилых, коммерческих и промышленных условиях. Для них не нужны никакие специальные инструменты или оборудование, что делает их простым и практичным методом соединения проводов. Чтобы гарантировать надежное соединение, очень важно убедиться, что разъем провода установлен правильно и затянут.

3. Обжимные соединители проводов

Обжимные соединители проводов прикрепляют провод к клемме или объекту, например к выключателю, розетке или осветительному прибору. У них есть механизм, который зажимает провод, когда он обжат на них, и они изготовлены из металла или пластика.

Перед использованием обжимных соединителей необходимо снять изоляцию с конца провода, который вы хотите подсоединить. Затем провод вставляется в разъем, а разъем зажимается на проводе с помощью обжимного инструмента. Соединитель деформируется захватывающим действием инструмента, что делает соединение между проводом и соединителем надежным и надежным.

Существует несколько применений обжимных соединений проводов в электропроводке, в том числе в коммерческих и жилых помещениях. Для них не нужны никакие специальные инструменты или оборудование, что делает их простым и практичным методом соединения проводов. Но чтобы установить прочное соединение, очень важно убедиться, что разъем провода правильно установлен и обжат.

4. Соединители для подземных проводов и водонепроницаемые соединители для проводов

Соединители для подземных проводов и водонепроницаемые соединители для проводов представляют собой специальные типы соединителей для проводов, которые предназначены для использования в наружной или подземной проводке. Как правило, они изготавливаются из прочного и стойкого к атмосферным воздействиям материала и предназначены для работы в суровых условиях на открытом воздухе.

Подземные соединители проводов и водонепроницаемые соединители проводов работают так же, как обычные соединители проводов. Тем не менее, они специально разработаны для обеспечения безопасного и надежного соединения при наружной или подземной проводке. Они могут иметь дополнительные функции, такие как уплотнения или прокладки, для защиты от воды, влаги и других элементов окружающей среды.

Соединители для подземных проводов и водонепроницаемые соединители для проводов используются в различных приложениях электропроводки, включая наружное освещение, системы орошения и другие наружные электрические системы. Они являются важным компонентом любой наружной электрической системы, поскольку они позволяют надежно и безопасно подключать провода для передачи электроэнергии.

5. Вставные соединители проводов

Вставные соединители проводов, также называемые соединителями проводов, представляют собой компоненты, соединяющие два или более проводов. Обычно они сделаны из пластика или резины, и когда на них помещается разъем, подпружиненный механизм вставляет провода в нужное положение.

Перед использованием вставных соединителей для проводов необходимо снять изоляцию с концов проводов, которые вы хотите соединить. Затем оголенные провода вставляются в разъем, и подпружиненный механизм толкает их на место, удерживая их там и образуя безопасное соединение.

Вставные проводные соединения часто используются в самых разных областях электропроводки, в том числе в жилых, коммерческих и промышленных условиях. Они представляют собой простой и удобный способ соединения проводов и не требуют специальных инструментов или оборудования. Однако важно убедиться, что разъем провода правильно установлен и затянут, чтобы обеспечить надежное соединение.

Заключение

Соединители проводов помогают потоку электричества, не позволяя вам перегружать процесс. Вы можете использовать тип проводных соединителей в соответствии с вашими требованиями. Выше мы описали основные пять типов соединителей проводов и то, как они работают. Но если у вас все еще есть какие-то вопросы, вы можете задать их нам в комментариях ниже!

Какие типы доступны?

Jose George

•

8 ноября 2021 г.

ФАКТЫ ПРОВЕРЕНЫ Jose George

и терминалы. Кроме того, с отдельными жгутами проводов компоненты могут передавать сигналы друг другу. Сегодня у нас будет четкое представление о проводных разъемах и клеммах. Обе части напрямую влияют на производительность и надежность подвески.

СОДЕРЖАНИЕ

• Разъемы жгута проволоки
  • Типы электрических разъемов
  • Выбор подходящего разъема жгута проволоки
  • Термин сплоченной жгут
  • 777777777 г.
  • .
  • .
  • .
  • .
  • .
  • термин
  • 700877777777087 г.
  • .
  • термин
  • .
  • .
  • термин
  • .
  • Быстроразъемные клеммы
  • Цилиндрические клеммы
  • Стыковые клеммы
  • Флажковые клеммы
  • Стыки и наконечники
  • Очистки аккумулятора
  • Проводные обороты
• Выбор правильного проволочного терминала

Заключение

Коннекторы проволоки

. Conneceecnical Suppring Suppring Suppry SuppRIMER. В большинстве разъемов есть два компонента: вилка и розетка. Таким образом, когда вы хотите установить соединение, вы подключаете штыревые компоненты к гнездовым разъемам или розеткам и регулируете поток электронного сигнала.

Более того, пара может быть двух видов. Либо вы можете подключить его постоянно, либо отключить, когда захотите. Каждый способ имеет свои преимущества. Кроме того, он бывает разных форм и размеров.

Подпись: Аудио-видео разъемы

Типы электрических разъемов

При использовании разъема необходимо учитывать экстремальные условия, в которых он будет использоваться.

Электрические соединители бывают разных размеров, материалов, форм и типов соединений. Следовательно, каждый тип будет иметь свой уровень защиты от влаги, пыли, грязи и экстремальных температур благодаря скачки заряда .

Выбор подходящего разъема жгута проводов

В разъеме имеется разное количество сигнальных контактов и контактов питания. Кроме того, он может иметь разъемы «плата-плата», «провод-провод» или «плата-провод». На этот случай имеется обширный каталог стандартных двух-, трех- или четырехштырьковых конструкций, будь то разъемы с замком или атмосферостойкие разъемы.

Таким образом, вам придется выбирать из такого большого разнообразия в соответствии с потребностями вашего клиента.

Подпись: Автомобильные соединители

Клеммы жгута проводов

Клеммы — еще один важный компонент для создания электрических соединений с проводами. Это электромеханическое устройство, с помощью которого вы терминируете провод. Обычно он состоит из металла или сплава, но также могут использоваться углерод или кремний.

Типы клемм

Как и разъемы, клеммы бывают разных форм и размеров. У них есть такие же контакты, как и у разъемов, с помощью которых вы можете регулировать поток тока. Кроме того, вы можете использовать клемму между контактом разъема и гнездом в трассировка печатной платы.

Таким образом, у вас есть множество терминалов, из которых вы можете выбирать.

Кольцевые клеммы

Кольцевая клемма имеет полую часть проводящего материала, через которую проходит винт или шпилька. Вы также можете назвать эти кольцевые соединители. Кроме того, этот тип терминала совместим только с размером шпильки и сечением провода.

Помните, что для соединения кольцевых клемм с проводом необходимо использовать методы обжима или пайки .

Надпись: Клемма с метрическим кольцом

Лопастные клеммы

Так как ее форма напоминает вилку, поэтому она также называется вилочной клеммой. Эта клемма с открытым концом позволяет легко прикреплять или снимать винт. Таким образом, он имеет уникальное применение в местах установки, где недостаточно места. Космический терминал доступен в нескольких размерах и с разными уровнями изоляции, так что вы можете выбрать тот, который вам нужен.

Надпись: Стандартная лопаточная клемма с виниловой изоляцией

Крючковые клеммы

Крючковая клемма имеет форму крючка, которую легко прикрепить и снять, что делает ее удобной в использовании. Вы можете получить крюковые клеммы как изолированные, так и неизолированные. Кроме того, крюковые клеммы могут оказаться более надежными, но простыми в установке для многих проектов.

Надпись: Крючковая клемма 14GA

Быстроразъемные клеммы

Быстроразъемная клемма, обычно используемая в автомобильной промышленности и производстве потребительских товаров, обеспечивает надежное соединение между двумя проводами. Таким образом, с этим типом терминала вы можете подключать и отключать систему с текущим потоком. Быстроразъемный аэропорт является стабильным источником соединения проводов и выпускается в изолированном или неизолированном исполнении.

Надпись: стандартная частично изолированная быстроразъемная клемма

Цилиндрические клеммы

Цилиндрические клеммы или цилиндрические разъемы обеспечивают надежное и безопасное соединение. С его помощью также можно отсоединить провода. Кроме того, пуленепробиваемые клеммы состоят из охватываемой и охватывающей сторон, которые обеспечивают прочное соединение. Кроме того, этот тип клеммы не ржавеет и защищает схему от грязи, пыли и т.д. провода за раз, и они также могут избежать истирания, разрезания и защиты от влаги в соединительном аэропорту. Кроме того, стыковые соединители могут расширить диапазон проводки, поскольку они могут сопрягаться. Для этого вы вводите каждый провод внутрь клемм с обоих концов и обжимаете их.

Надпись: стыковая клемма

Флажковые клеммы

Флажковые клеммы, также известные как соединители с флажком, могут помочь вам создать надежное и удобное соединение. Эти клеммы очень хорошо работают в ограниченном пространстве, где быстрое отключение может быть слишком значительным. Таким образом, он обеспечивает простой механизм соединения и разъединения как в изолированном, так и в неизолированном исполнении.

Надпись: полностью изолированный терминал для флага

Соединители и наконечники

Соединители и наконечники обеспечивают прочное соединение, так как обжимаются на кабеле. Также производители покрывают клеммы оловом или другим металлом, чтобы предотвратить коррозию или дополнительную грязь. Обычно он используется в кабелях аккумуляторов, первичных проводах и различных типах электрических соединений.

Надпись: Клемма для стыкового соединения 12-10 AWG

Выводы аккумулятора

Для подключения нагрузки к аккумулятору можно использовать клеммы штырей аккумулятора. Эти клеммы могут быть хорошим выбором для подключения к одноэлементной или многоэлементной батарее. С помощью аккумуляторных столбов вы можете обеспечить надежное и стабильное соединение.

Для защиты аккумуляторных столбов можно использовать дополнительные чехлы для аккумуляторов. Таким образом, вы придаете системе дополнительный уровень безопасности и предотвращаете поражение электрическим током и короткое замыкание.

Надпись: Стойки аккумулятора

Наконечники для проводов

Для предотвращения износа проводов можно использовать наконечники для проводов. На бродячих кабелях используется клемма с проволочным наконечником. Таким образом, вы надеваете защитный слой на отверстие провода и полностью его закрываете. Здесь цель состоит только в том, чтобы сделать стабильное соединение в оборудовании. С помощью проволочных наконечников вы заделываете провод и делаете его цельным.

Надпись: Клемма с наконечниками для проводов

Выбор подходящей клеммы для провода

При выборе подходящей клеммы для жгута проводов необходимо учитывать схему схемы и место ее применения. Например, есть две категории клемм: изолированные и неизолированные. Поскольку изоляция обеспечивает защитный слой в аэропорту, вы можете использовать ее в суровых условиях. Таким образом, соединение станет долговечным.

С другой стороны, если в области применения нет большого трафика или экстремальных погодных условий, вы можете выбрать неизолированные клеммы. Выбор аэропортов для соответствующего использования возможен только после полного анализа.
