Опубликовано Условия твердения бетона и уход за ним
В процессе твердения в бетоне протекают реакции гидратации, в ходе которых минералы цемента, взаимодействуя с водой, образуют новые соединения. Обезвоживание бетона в ранние сроки в результате испарения может замедлить или прекратить процесс твердения и привести к недобору прочности, а также вызвать большие его усадки и растрескивание.
При благоприятных условиях твердения прочность бетона непрерывно повышается. Для нормального твердения бетона необходима положительная температура 20±2°С с относительной влажностью окружающего воздуха не менее 90%.
При нормальных условиях твердения нарастание прочности бетона происходит довольно быстро и бетон (на портландцементе) через 7—14 дней после приготовления набирает 60—70% своей 28-дневной прочности. Затем рост прочности замедляется.
Если бетон твердеет все время в воде, то его прочность будет выше, чем при твердении на воздухе. При твердении бетона в сухой среде вода из него через несколько месяцев испарится и тогда твердение практически прекратится.
Объясняется это тем, что внутренняя часть многих зерен цемента не успевает вступить в реакцию с водой. Поэтому для достижения бетоном необходимой прочности нельзя допускать его преждевременного высыхания. В теплую сухую и ветреную погоду углы, ребра и открытые поверхности бетона высыхают быстрее, чем внутренние его части. Необходимо предохранить эти элементы от высыхания и дать им возможность достигнуть заданной прочности.
При твердении бетона всегда изменяется его объем. При твердении бетон дает усадку, которая в поверхностных зонах происходит быстрее, чем внутри, поэтому при недостаточной влажности бетона в период твердения на его поверхности появляются мелкие усадочные трещины. Кроме того, трещинообразование возможно в результате неравномерного разогрева бетонного блока вследствие выделения тепла при схватывании и твердении цемента. Трещины снижают качество, прочность и долговечность бетона.

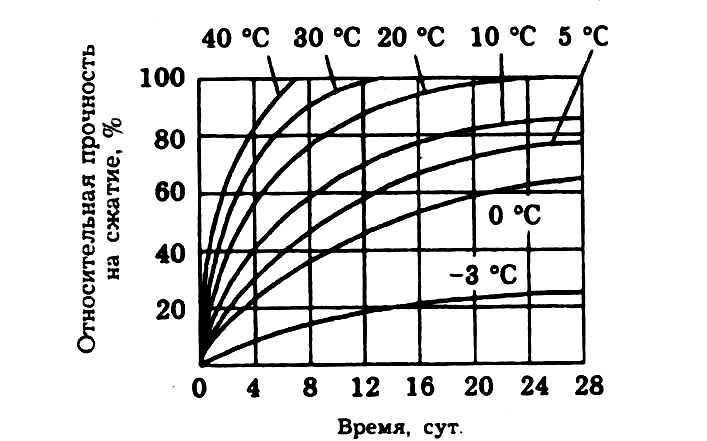

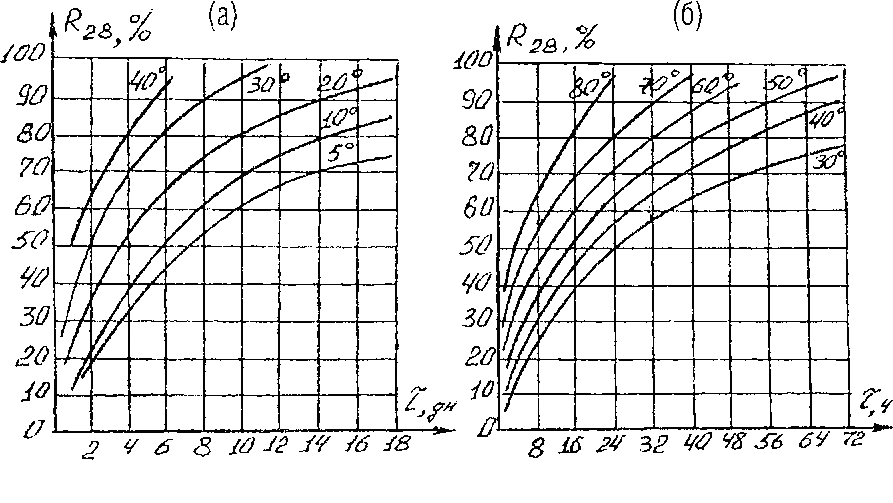

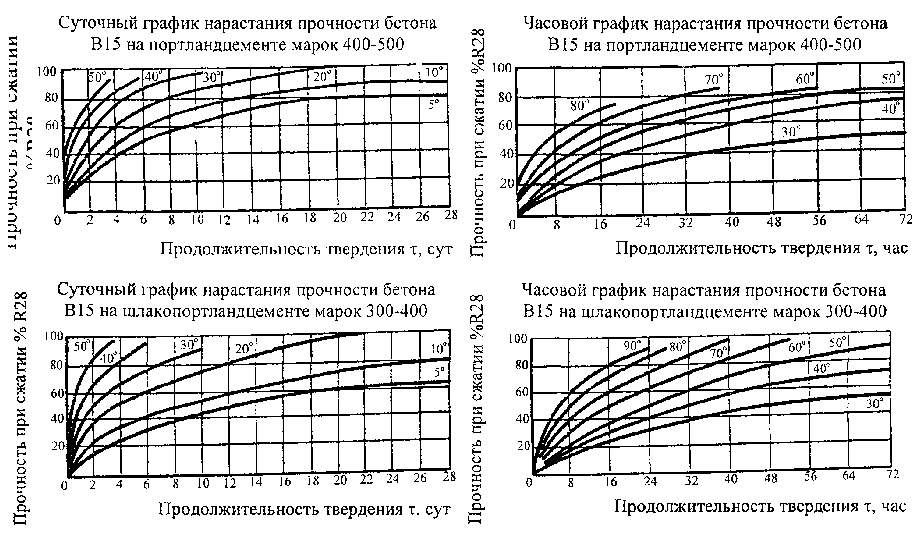

Рост прочности бетона в значительной степени зависит от температуры, при которой происходит твердение.
Твердение бетона при температуре ниже нормальной замедляется, а при температуре ниже 0°С практически прекращается; наоборот, при повышенной температуре и достаточной влажности процесс твердения ускоряется.
Продолжительность твердения имеет большое практическое значение при бетонных работах. Ускорять твердение необходимо, когда требуется быстро нагрузить конструкции эксплуатационной нагрузкой или распалубить в ранние сроки, а главным образом при работах зимой и изготовлении бетонных и железобетонных изделий.

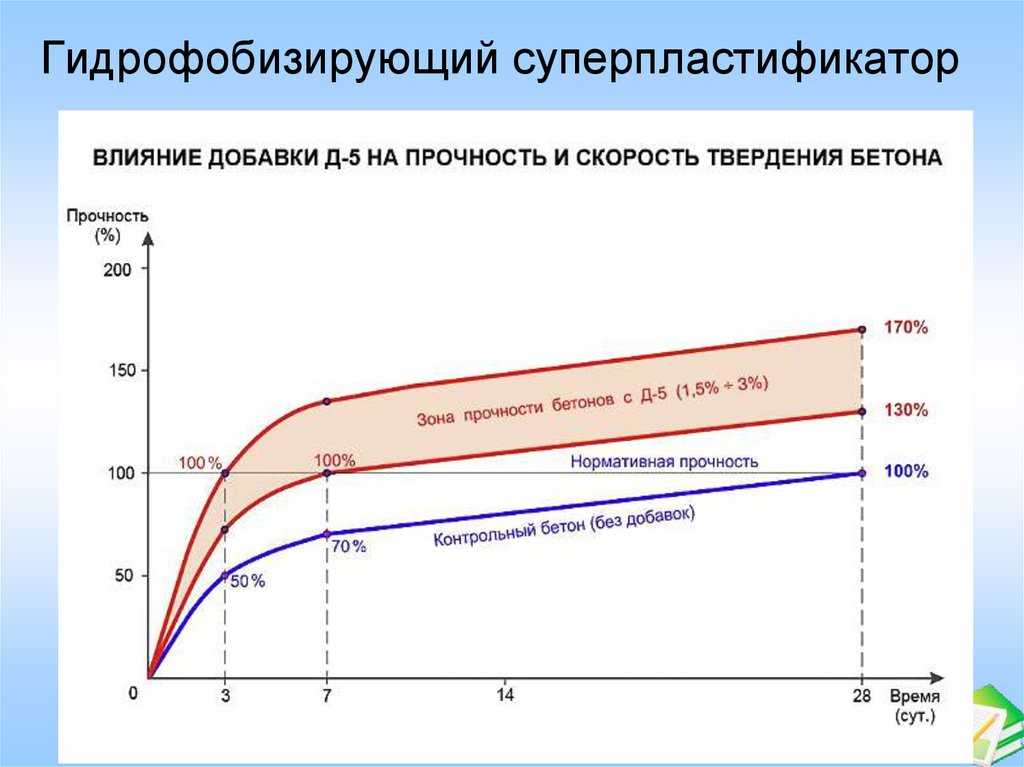

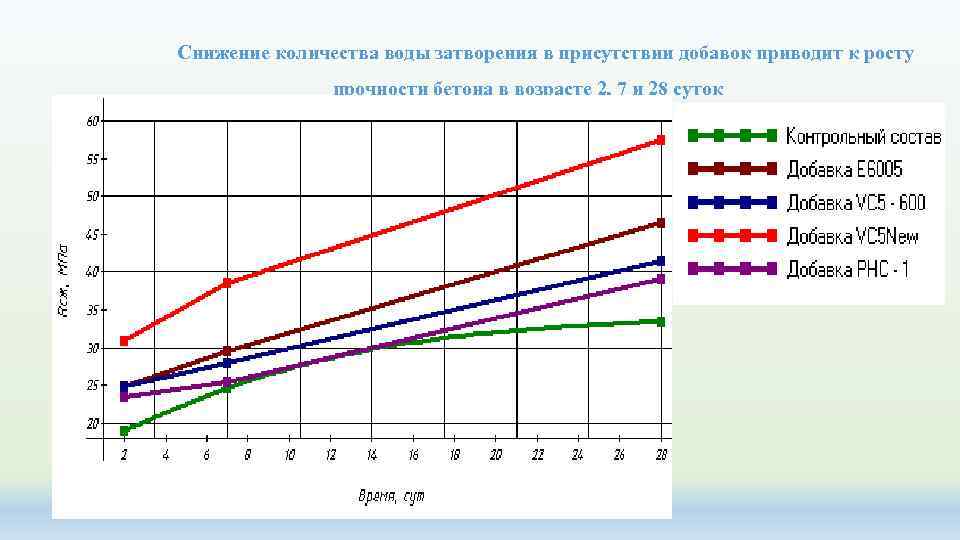

Для ускорения твердения бетона применяют добавки-ускорители, вводимые при приготовлении бетонной смеси. Оптимальное содержание добавок-ускорителей устанавливается экспериментальным путем строительной лабораторией.
Чтобы свежеуложенный бетон получил требуемую прочность в назначенный срок, за ним необходим правильный уход: поддержание его во влажном состоянии, предохранение от сотрясений, повреждений, ударов, а также от резких изменений температуры.
Отсутствие ухода может привести к получению низкокачественного, дефектного и непригодного бетона, а иногда к разрушению конструкции несмотря на хорошее качество применяемых материалов, правильно подобранный состав смеси и тщательное бетонирование.
Особенно важен уход за бетоном в течение первых дней после укладки. Недостатки ухода в первые дни могут настолько ухудшить качество бетона, что практически их нельзя будет исправить даже тщательным уходом в последующие дни.
Благоприятные температурно-влажностные условия для твердения бетона обеспечивают путем предохранения его от вредного воздействия ветра и прямых солнечных лучей, систематической поливкой. Для этого открытые поверхности свежеуложенного бетона укрывают полиэтиленовой пленкой и поливают водой. В зависимости от климатических условий частота поливки должна быть такой, чтобы поверхность бетона в период ухода все время была во влажном состоянии. В сухую погоду открытые поверхности поддерживают во влажном состоянии до достижения бетоном 50—70% проектной прочности.
В жаркую погоду поливают также деревянную опалубку. При снятии опалубки до истечения срока поливки (например, опалубки колонн, стен, боковых щитов балок) поливают и распалубленные вертикальные поверхности бетонных конструкций.
Наиболее эффективно вертикальные и круто наклонные поверхности поливать непрерывным потоком воды через систему трубок с мелкими отверстиями. В жарком сухом климате этот способ полива применяют обязательно. При температуре ниже +5° бетон не поливают.
Низкая температура является главной проблемой сопровождающей зимнее бетонирование. Для начала стоит упомянуть каким образом отрицательная температура может повлиять на процесс схватывания и твердения бетона. Существует две основных причины:
— затормаживание процесса гидратации цемента (увеличение сроков набора прочности бетона)
— вымерзание воды, входящей в состав бетона (полная остановка процесса набора прочности)
Низкая температура (0 − +10 градусов) существенно затормаживает процесс гидратации цемента, то есть растягиваются сроки набора прочности бетона. К примеру: в нормальных условиях (+20 градусов Цельсия) за неделю бетон набирает до 70% прочности. При температуре окружающего воздуха +5 градусов, срок набора 70% марочной прочности бетона может растянуться на 3-4 недели.
В такую погоду рекомендовано добавление добавок, ускоряющих гидратацию, чтобы бетон ускоренными темпами набирал марочную прочность.
И если низкая положительная температура тормозит процесс схватывания и набора прочности бетона, то отрицательная — полностью его останавливает. Причина тому – вымерзание воды в молодом бетоне. Сам процесс гидратации цемента невозможен в отсутствие воды. Вода является необходимым компонентом для образования цементного камня. Цемент должен находиться в контакте с водой (влагой) в течение всего времени созревания.
При бетонировании в отрицательных температурах, основная задача – не дать замерзнуть воде, входящей в состав бетона.
Существует несколько основных способов сохранения воды затворения бетона от вымерзания:
— применение противоморозных добавок в бетон (ПМД)
— использование электропрогрева бетона
— укрывание бетона пленкой ПВХ, утеплителями и т.п.
— сооружение временного укрытия с прогревом тепловыми пушками.

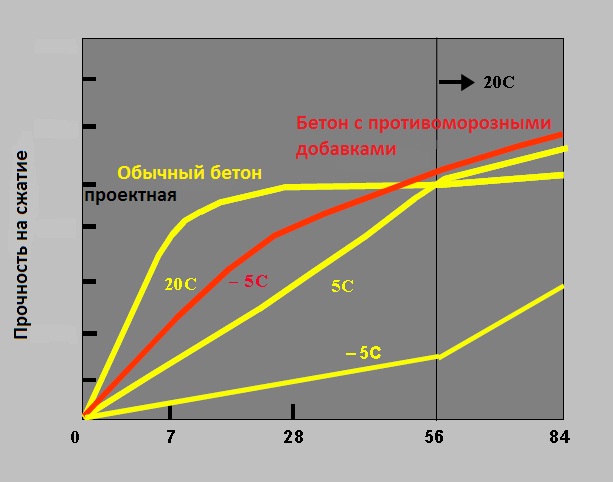

Применение противоморозных добавок в бетон — наиболее распространённый способ, применяемый при бетонировании в зимних условиях. Так называемый зимний бетон производится в различных вариациях, отличающихся между собой процентным содержанием добавок. Роль химических добавок – активировать процессы твердения и понизить температуру замерзания жидкой фазы. Кроме этого строитель должен помнить:
— чтобы обеспечить твердение бетона в теплой и влажной среде до набора критической прочности, внутренний запас теплоты в бетоне создают путем подогрева материалов, составляющих бетонную смесь;
— после окончания укладки смеси поверхность бетона нужно сразу же утеплить щитами или матами, что поможет сохранить теплоту выделяющуюся при химической реакции цемента с водой (экзотермия цемента) и поддерживать необходимые условия для твердения бетона. Изолированный от холодного воздуха бетон твердеет за счет тепла, внесенного в бетонную смесь при ее приготовлении, а также тепла, выделяемого в процессе экзотермической реакции твердения цементного теста;
— запрещается применять смерзшийся заполнитель.

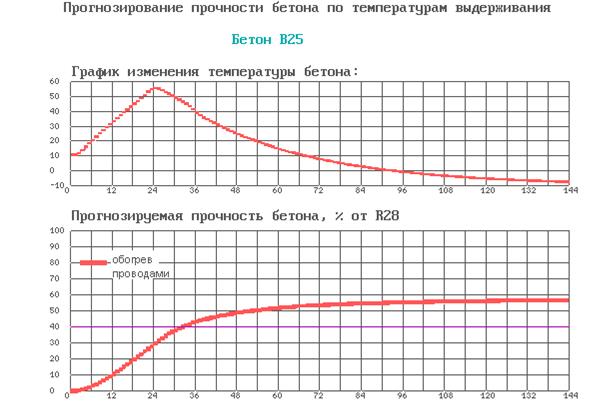

Электропрогрев бетона чаще применяется на стройках, где имеется техническая возможность использовать трансформаторы большой мощности (30-80 кВт). Электрический прогрев бетона зимой лучший метод, при проведении монолитных работ.
Укрывание бетона – наиболее рациональный метод бетонирования в зимнее время, при граничных температурах воздуха +3 − -3. Схватывание и твердение бетона – изотермический процесс, то есть: при застывании и наборе прочности, цемент, контактируя с водой, выделяет тепло. Для этого необходимо свежеотлитую конструкцию из бетона укрыть ПВХ плёнкой, или утеплителем. В некоторых случаях, если при бетонировании в зимнее время применялся обычный бетон без противоморозных добавок, а температура воздуха резко упала до низких минусовых значений (-5 − -15º) целесообразно использовать газовые или электрические пушки.
Если будет использоваться дополнительный прогрев тепловыми пушками, то укрытие из плёнки ПВХ укладывается не на поверхность бетона, а на временный каркас из досок, брусков и т.
п . Создаётся нечто наподобие низкой «палатки» или «шатра» над бетонной конструкцией и под это укрытие ставятся тепловые пушки. Чем выше будет температура под шатром, тем быстрее будет идти процесс набора прочности, и соответственно, раньше можно будет прекратить прогрев.
Движение людей по забетонированным конструкциям, а также установка на них лесов и опалубки допускается только тогда, когда бетон достигает прочности не менее 1,5 МПа. Движение автотранспорта и бетоноукладочных машин по забетонированной конструкции допускается только по достижении бетоном прочности, предусмотренной проектом производства работ.
График набора прочности бетона — таблица по суткам
Ключевым достоинством бетонных конструкций являются их высокие прочностные свойства и надежность. В зависимости от марки материал может использоваться в различных условиях. При этом степень набора прочности зависит от разных факторов.
Содержание
- 1 Процесс набора
- 1.1 Схватывание
- 1.
2 Твердение
- 2 Особенности набора прочности
- 3 От чего зависит набор прочности
- 4 График по суткам
- 5 Нормативные документы, регламентирующие набор прочности бетонной смеси
2 ТвердениеПроцесс набора
Бетон представляет собой популярный каменный материал, который создается на основе смеси воды, вяжущей добавки и заполнителя. В его состав вносятся специализированные добавки, отвечающие за особые свойства и функции.
В процессе гидратации происходит образование надежных монолитных соединений, которые приобретают свойства прочного искусственного камня. Для формирования монолита требуется несколько недель (до 28 суток), а получение заводских качеств занимает до 6 месяцев.
Созревание бетона состоит из 2 этапов:
- Схватывание. Является начальной стадией.
- Твердение. Финишная стадия.
Зная все нормы созревания, можно определить, сколько лет прослужит монолитная конструкция.
Схватывание
Использовать стройматериал сразу после заливки нельзя.
Перед этим необходимо ознакомиться с графиком набора прочности бетона и спецификой каждого этапа его созревания. Нередко смесь доставляется на строительную площадку с помощью специальной техники, поэтому ее поддерживают в подвижном состоянии с помощью автоматизированного оборудования. Технология тиксотропии сохраняет базовые параметры консистенции до момента заливки, приостанавливая естественное созревание.
Но если выдержать смесь дольше допустимого времени или подвергнуть ее воздействию высоких температур, требуемые рабочие свойства будут ухудшены. В таблице набора прочности бетона упоминается, что он схватывается за период от 20 минут до 20 часов. Если работа выполняется при отрицательных температурах в зимнее время, термин увеличится до 6-10 часов.
Для защиты конструкции от деформации необходимо позаботиться о наличии теплой опалубки. Армированные элементы тщательно прогреваются и очищаются от льда. В летний период теплая опалубка малоэффективна.
Еще некоторые эксперты используют для зимних работ специализированные добавки и теплоизолирующие материалы.
Выбирая этот вариант, необходимо ознакомиться с их свойствами и инструкцией по применению.
Для нагревания смеси можно использовать такие приспособления:
- Пар.
- Электроток.
- Известь-кипелку.
- Экзотермические цементы.
- Всевозможные ускорители.
Специалисты рекомендуют приступать к заливке раствора в формы при +20°C. В таком случае схватывание наступит через 1 час и займет не больше 60 минут. В жаркую погоду процесс происходит практически моментально.
Если применяются марки М300 и М200, а окружающая температура держится на отметке +20 °C, схватывающий процесс будет длиться в течение 1 часа.
Зная, сколько бетон набирает прочность, можно грамотно рассчитать время реализации проекта и определить приблизительные финансовые расходы.
Твердение
Следующий этап заключается в затвердевании бетонной смеси под воздействием гидратации. Процесс заключается в формировании из минералов цемента новых соединений. Если в составе раствора отсутствует влага, затвердевание будет замедлено или вовсе приостановлено, из-за чего материал не получит требуемую прочность и начнет растрескиваться.
При нормальном температурном режиме и достаточном количестве жидкости прочность будет постоянно расти. К благоприятным условиям относят температуру +20 °C и показатель влажности воздуха не меньше 90%.
Если такие требования соблюдены, процесс наращивания прочности составит 7-14 суток. За этот термин раствор получает 60-70% заявленной прочности, после чего процесс замедляется.
При выдерживании бетона в воде его прочностные свойства будут более высокими, чем при твердении на воздухе. Сухая среда способствует быстрому испарению влаги и остановке процесса. Это связано с тем, что зерна цементной смеси не успевают вступить в гидратацию. Поэтому, чтобы избежать неприятных последствий, необходимо исключить преждевременное высыхание бетона.
Дефекты возникают также при обильном тепловыделении.Время набора прочности бетона зависит и от окружающей температуры. При низких отметках процесс замедляется, а при высоких — ускоряется.
Если возводимая конструкция будет подвергаться дополнительным нагрузкам или есть необходимость быстрее демонтировать опалубку, процесс твердения придется ускорить. Для таких задач задействуют специализированные добавки. Их концентрация определяется опытным путем в строительной лаборатории.
Чтобы получить заводскую прочность в сжатые сроки, необходимо правильно обслуживать раствор и поддерживать его во влажном состоянии, защищая от сотрясений, ударов и повреждений. При ненадлежащем уходе материал станет низкокачественным и уязвимым к растрескиванию.
Ключевой причиной нехватки прочности является низкая температура, которая сопровождает строителей при зимнем бетонировании.
Под воздействием холода возникают 2 проблемы:
- Замедление гидратации и рост сроков набора.
- Вымерзание жидкости из состава бетонной смеси, из-за чего набор прочностных свойств приостанавливается.
При низкой температуре сроки получения прочностных свойств сильно увеличиваются, поэтому к исходному сырью добавляют специальные компоненты.
В зимних условиях инженеры задействуют противоморозные добавки, которые запускают процессы набора и снижают температуру замерзания жидкого вещества.
При необходимости ускорить твердение при высокой температуре или повышенной влажности исходное сырье подвергается прогреву. После заливки смеси поверхность бетона нужно усилить матами или щитами, которые будут удерживать температуру от гидратации и сохранять требуемые условия. Если наполнитель замерзнет, его запрещено использовать для дальнейших работ.

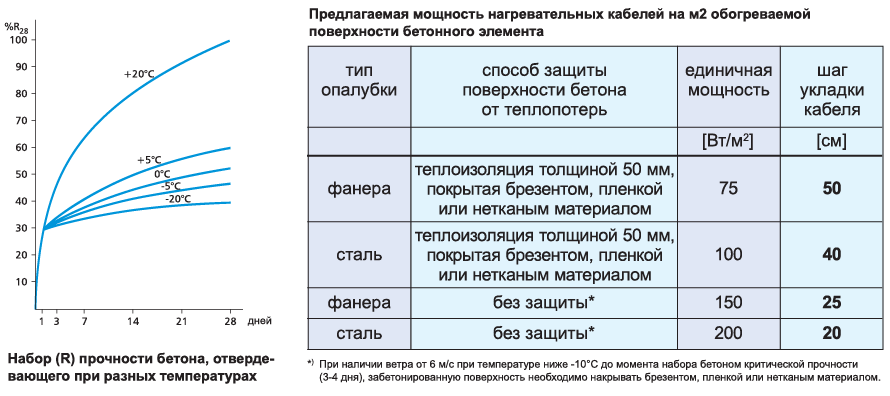

Электрический прогрев бетона востребован на тех строительных площадках, где имеется доступ к трансформаторам с большой мощностью. Выполнение бетонных работ с применением электрического оборудования — лучший способ получить заводскую прочность без потери эксплуатационных качеств материала.
В зимний период бетон укрывают с целью защиты поверхности от потери тепла.
Особенности набора прочности

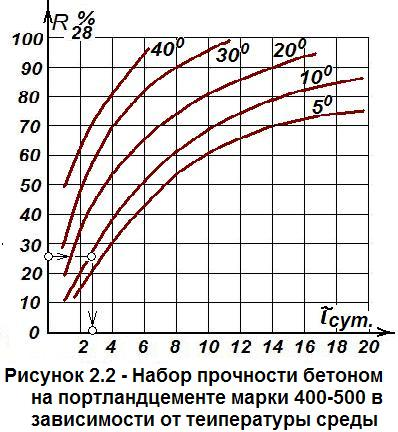

График твердения бетона зависит от разных факторов. При опускании температурных показателей процесс замедляется, а нулевая отметка термометра приостанавливает его, поскольку жидкость в составе начинает замерзать, а качество материала ухудшается.
При отсутствии требуемого объема влаги бетонная конструкция не может получить заводские эксплуатационные свойства, а при автоклавном отвердении процесс сильно ускоряется. Наличие влаги в воздухе сокращает интервал.
График набора прочности бетона В25 определяется его составом. Составы более высокой марки твердеют быстрее, что заставляет работников приступать к обработке более оперативно.
В период с 3 по 10 сутки после заливки материалу нужно обеспечивать благоприятные условия. При теплой погоде раствор укрывают водоотталкивающей пленкой, а сам камень увлажняется каждые сутки по 6-7 раз.
Смесь нужно изолировать от прямых лучей. В зимний период бетон прогревают искусственным путем и утепляют. Для этих целей используют специальное обогревательное оборудование, препятствующее замерзанию жидкости и защищающее конструкцию от осадков. Необходимо придерживаться нормативно-безопасного срока набора, который указывается в диаграммах СНиП.
От чего зависит набор прочности
Среди
ключевых факторов, влияющих на интенсивность получения прочности
, выделяют:- Марку цементной смеси.
- Пропорции воды и цемента.
- Пропорции других добавок.
- Метод уплотнения.
- Температурно-влажностный режим.
- Способ и скорость укладки.
- Качество и интенсивность увлажнения.
По мере повышения марки бетона нужно менять пропорции компонентов, поскольку от них зависят конечные прочностные свойства.
Фундаменты из высоких марок цементной смеси характеризуются повышенной надежностью, большим сроком службы и прочностью. В холодный период камень становится более прочным из-за способности выделять тепло, однако, чтобы сбалансировать график образования монолита, лучше внести в состав специализированные добавки. Они предназначаются для ускорения твердения и остановки гидратации.
С такими компонентами состав приобретает марочную прочность уже через 2 недели. На набор прочностных свойств влияет тип компонентов состава. Так, глиноземистый цемент может упрочняться даже в сильный мороз, поскольку он способен выделять в 7 раз больше тепла, чем классический портландцемент.
Важное значение отыгрывает форма и фракция зерен органических добавок. Если они обладают неправильной формой и шероховатой поверхностью, это создает благоприятные условия сцепления и повышает качество материала. По мере увеличения доли воды происходит расслоение массы.
Для ускорения процесса и сокращения термина выдержки бетона лучше воспользоваться пескобетонами с минимальным соотношением воды/цемента.
Если материал не имеет хорошего уплотнения, в процессе созревания он получит не больше 50% от заявленной прочности. Используя ручные уплотняющие приспособления, можно поднять показатель на 30-40%.
График по суткам
График получения заводской прочности бетона по суткам указывает временной интервал, за который смесь приобретает заводские свойства. В благоприятной среде состав успевает «созреть» за 28 суток, при этом наибольшая эффективность твердения замечается в течение первых 5 дней. Через неделю с момента заливки прочностной показатель достигает 70%. При этом приступать к дальнейшим работам разрешается только после получения 100% значения, т.е. через 28 суток.
Однако при изменении окружающих условий показания графика могут меняться. Чтобы точно определить, за сколько времени бетон полностью затвердеет, следует выполнить контрольные испытания образцов.
В теплую пору процесс оптимизируется с помощью 2 методов:
- Выдержка бетона в опалубке.
- Созревание смеси после демонтажа опалубочной конструкции.
Если работа выполняется в холодный период, конструкцию нужно дополнительно обогревать и защищать гидроизолирующими материалами. В противном случае процесс полимеризации будет замедлен.

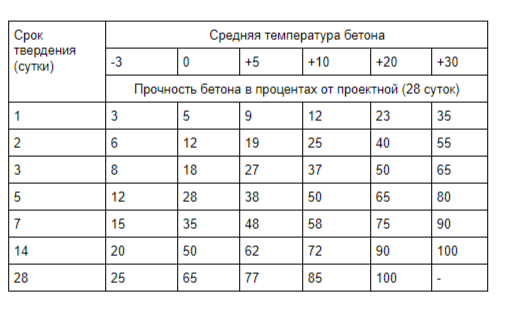

| Марка бетона М200-М300 (раствор создавался на базе портландцемента М400-М500) | Среднесуточная температура, при которой твердеет бетон, °C | Интервал твердения | ||||||||
| 1 | 2 | 3 | 5 | 7 | 14 | |||||
| Прочность бетона на сжатие (% от заводского значения) | ||||||||||
| -3 | 3 | 6 | 8 | 12 | 15 | 20 | ||||
| 0 | 5 | 12 | 18 | 28 | 35 | 50 | ||||
| +5 | 9 | 19 | 27 | 38 | 48 | 62 | ||||
| +10 | 12 | 25 | 37 | 50 | 58 | 72 | ||||
| +20 | 23 | 40 | 50 | 65 | 75 | 90 | ||||
Для ускорения процесса и сокращения времени выдержки следует воспользоваться пескобетонами с минимальным соотношением воды к цементу.
Если пропорции воды и цемента равны ¼, сроки из графика будут сокращены в 2 раза. Чтобы получить положительный результат, состав можно разбавить пластификаторами.
Нормативные документы, регламентирующие набор прочности бетонной смеси
Ключевым документом, регламентирующим сроки и условия твердения бетона, является ГОСТ 18105-2010. Еще обработка бетона контролируется стандартом ГОСТ 26633-2012. Для промышленного возведения построек используются другие правовые акты.
Прочностные свойства бетонных конструкций зависят от многих факторов и создаются под воздействием различных условий. Задача строителей заключается в подготовке правильной бетонной смеси и обеспечении благоприятных условий для повышения прочности.
Температура затвердевания бетона имеет значение
Независимо от того, жаркие или морозные условия, идеальная температура затвердевания бетона должна поддерживаться на уровне около 55°F для достижения оптимальной прочности бетона.
На момент завершения строительства в 1935 году плотина Гувера была самой большой плотиной в мире и чудом труда и инженерной мысли. Первая заливка началась 6 июня 1933 года. Вместо того, чтобы представлять собой единый бетонный блок, рабочие построили плотину в виде ряда отдельных колонн. Трапециевидные колонны возвышались на пять футов. Этот метод позволил рассеять огромное количество тепла, выделяемого твердеющим бетоном. Если бы плотина была построена за одну непрерывную заливку, бетон стал бы настолько горячим, что потребовалось бы 125 лет, чтобы бетон остыл до температуры окружающей среды. Возникшие напряжения привели бы к тому, что плотина треснула и разрушилась.
Жара и сухость Невады создали дополнительные сложные проблемы с температурой заливки и твердения бетона. Когда бетон был впервые залит, речная вода циркулировала через охлаждающие змеевики из тонкостенных стальных труб диаметром 1 дюйм. Как только бетон получил первое начальное охлаждение, охлажденная вода из холодильной установки на нижней перемычке циркулировала через змеевики для завершения охлаждения.
Мы живем в мире, где быстрее всегда кажется лучше; однако бетон, который отверждается слишком быстро или в условиях отверждения горячего бетона, на самом деле может привести к получению слабого или нестабильного бетона. Если бетон затвердевает при более низких температурах окружающей среды (от 32°F до 50°F) при постоянном присутствии влаги, набор прочности будет медленным, но в конечном итоге бетон достигнет высокой прочности. Бетон не должен нагреваться выше 90°F или высыхать в течение периода отверждения.
Лучшая температура отверждения бетонаПод «наилучшей» мы подразумеваем «наиболее тщательную», а не «самую быструю». Высокие температуры означают более быстрое отверждение, но быстрое отверждение в конечном итоге означает меньшую прочность. Следующее исследование, проведенное Полом Клигером в Исследовательском бюллетене Portland Cement Association 103 , иллюстрирует эту концепцию.
Таблица времени отверждения бетона с температурой
В возрасте 1 дня бетон при температуре 120°F был самым прочным, а бетон при температуре 25°F – самым слабым.
К 7 дням бетоны, отвержденные при высокой температуре, имели прочность не выше, чем у бетона при температуре 73°F, или даже меньше. К возрасту 28 дней высокотемпературные бетоны были слабее, чем бетоны с температурой 73°F. От 28 дней до 1 года бетон с температурой 55°F был значительно прочнее, чем бетон с температурой 73°F. Все это говорит о том, что при условии непрерывного отверждения бетон, отвержденный при температуре около 55 ° F в течение первых 28 дней, в конечном итоге достигает максимальной прочности (бетон).
Бетонирование в жаркую погоду зависит не только от температуры. Высокие температуры окружающей среды, ветер и относительная влажность — все это играет роль в «жаркой погоде». В условиях горячего вереска основная проблема отверждения заключается в том, чтобы верхняя часть бетонной плиты высыхала намного быстрее, чем нижняя. По мере высыхания бетон дает усадку. Это означает, что верхняя часть будет сжиматься, а нижняя — нет.
Это создает внутренние проблемы с бетоном, что приведет к повреждению плиты. Верх и низ заливки должны отверждаться с одинаковой скоростью (укладка).
Компания North Slope Chillers производит переносное охлаждающее оборудование, которое защищает только что залитый бетон от нагревания. Портативные, изолированные и эффективные чиллеры North Slope эффективно регулируют температуру бетона как в обычных, так и в жарких условиях.
Циркуляционное одеяло Fluxwrap сочетается с охладителем или охладителем для достижения оптимальных результатов. Циркуляционное одеяло отводит тепло к одеялу для охлаждения бетона.
- Используйте запатентованную технологию Powerblanket для распределения тепла в обратном порядке: охлаждающее покрывало отводит тепло и снижает температуру бетона.
- Одеяло и изоляция такие же, как прочная система, используемая в нагревательных изделиях Powerblanket .
- Портативный
- Контроль скорости отверждения только что залитого бетона даже в жарких условиях
Можно ли заливать и выдерживать бетон зимой? Одеяла Powerblanket для отверждения бетона обеспечивают удобный способ эффективного и надежного отверждения бетона в холодные месяцы. Даже в теплую погоду одеяла для полимеризации Powerblanket увеличивают производительность за счет быстрого полимеризации с постоянным равномерным нагревом.
- Затвердевание бетона в 2,8 раза быстрее, чем у обычных изолирующих покрытий
- Обеспечение прочности бетона в холодную погоду до 3925 фунтов на квадратный дюйм за 72 часа
- Поддерживайте влажность на протяжении всего процесса увлажнения
- Легко устанавливается и удаляется
- Предотвратить цикл замораживания
- Оттепель и иней на рабочей площадке перед заливкой
- Сокращение времени простоя и повышение прибыльности
- Соблюдение требований ACI для бетонирования в холодную погоду
Powerblanket понимает, что значит работать над крупными бетонными проектами, когда погода и температура не благоприятствуют этому.
От статуи Свободы до крупного межгосударственного моста в Канзас-Сити — мы участвовали в акции и доказали, что наша продукция является лучшей в отрасли.
Для получения дополнительной информации о решениях ознакомьтесь с одеялом для полимеризации бетона Powerblanket и найдите то, которое лучше всего соответствует вашим потребностям.
Упомянутые работы
«Укладка бетона в жаркую или холодную погоду». Блог Сакрете. 16 мая 2017 г. https://www.sakrete.com/blog/placing-concrete-in-hot-or-cold-weather
«История плотины Гувера – очерки». Бюро мелиорации. 16 мая 2017 г. https://www.usbr.gov/lc/hooverdam/history/essays/concrete.html
Отверждайте свой бетон быстрее и лучше в холодных погодных условиях с помощью Powerblanket.
Узнайте больше о бетонных покрытиях
Каков минимальный период отверждения бетона?
🕑 Время чтения: 1 минута
Минимальный период твердения бетона зависит от типа используемого цемента, температуры окружающей среды, типа конструкции (размер и форма бетонного элемента), заданной прочности и режима твердения.
Для большинства бетонных конструкций минимальный период отверждения при температурах выше 5°C составляет семь дней или до тех пор, пока прочность бетона не достигнет 70% от указанной прочности на сжатие или изгиб в соответствии с ACI 308.1R. При использовании высокоранних бетонов срок твердения можно сократить до трех суток.
Кроме того, по IS-456 выдерживание бетона должно продолжаться до достижения им прочности 70-80%. В нормах также указано, что обычный портландцемент должен сохнуть не менее 7 дней. Минимальный период отверждения должен быть увеличен до 10 дней, если используется смешанный цемент.
Содержание:
- Каков минимальный период отверждения бетона?
- Время отверждения бетона в зависимости от типа цемента
- Минимальное время отверждения различных бетонных конструкций
- Часто задаваемые вопросы
Каково минимальное время отверждения бетона?
Время отверждения бетона в зависимости от типа цемента
В таблице 1 показано минимальное время отверждения бетонных конструкций в зависимости от типа используемого цемента.
Таблица- 1 : время отверждения бетона на основе типов цемента
| Типы цемента | Время вымывания | Время вымывания | . свойства, указанные для любого другого типа, не требуются. | 7 дней |
| Тип II, ASTM C 150 — для общего применения, особенно когда требуется умеренная устойчивость к сульфатам. | 10 дней | |||
| Тип III, ASTM C 150 — для использования, когда требуется высокая начальная прочность. | 3 дня | |||
| Тип IV, ASTM C 150 — для использования, когда требуется низкая теплота гидратации. | 14 дней | |||
| Тип V, ASTM C 150 — для использования, когда требуется высокая стойкость к сульфатам. | 14 дней | |||
| Гидравлический цемент, смешанный гидравлический цемент, расширяющийся гидравлический цемент | Варьируется |
Если бетон укладывается при средней температуре окружающего воздуха 5°C или выше, минимальный период отверждения Таблица 1 или время, в течение которого бетон набирает 70 % прочности на сжатие или изгиб, в зависимости от того, что больше.
Однако, если испытания бетона не проводятся, бетон следует выдерживать при температуре выше 10°C и выдерживать в течение периода, указанного в Таблице-1. Это связано с тем, что химическая реакция бетона прекращается при температуре около 7°C; бетон перестанет набирать прочность.
При заливке бетона при температуре окружающей среды ниже 5°C бетон следует защищать от воздействия замерзания и оттаивания, в противном случае долговечность бетона снижается. Иногда требование долговечности бетона заменяет требование прочности при определении периода отверждения.
Следует помнить, что высокая температура ускоряет набор прочности бетона. Однако предел прочности бетона может быть снижен. Температура воды, используемой для отверждения, должна быть холоднее бетона более чем на 11°C, в противном случае она создает термоудары и приводит к развитию трещин.
Минимальное время отверждения различных бетонных конструкций
В таблице 2 показано минимальное время отверждения для различных бетонных конструкций.
Таблица 2: Минимальный период твердения бетона для различных типов конструкций
| Construction types | Examples | Curing period, days |
| Pavements and other slabs on ground | Highway pavements, airfield pavements, canal linings, parking lots, driveways, walkways и перекрытия | См. Таблицу 1 |
| Здания, мосты и другие конструкции | Монолитные стены, колонны, плиты, балки, все другие части зданий, кроме плит на уровне земли, небольшие фундаменты , опоры, подпорные стенки, облицовка туннелей и трубопроводы. | Refer to Table-1 |
| Unreinforced massive sections not containing ground granulated blastfurnace slag or pozzolan | — | 14 |
| Unreinforced massive sections containing ground granulated blastfurnace slag or pozzolan | — | 21 |
| Железобетон | — | 7 |
| Полы и плиты из цветного бетона | — | 7 |
| Shrinkage-compensating concrete | — | 7 |
| Roller-compacted concrete | — | 14 |
| Shotcrete | — | 7 |
Table-3 illustrates how concrete набирает прочность на сжатие через 1, 3, 7, 14 и 28 дней отверждения.
Таблица- 3 : Развитие прочности бетона на сжатие в зависимости от времени отверждения
| Days | Compressive Strength |
| 1 Day | 16% |
| 3 Day | 40% |
| 7 Day | 65% |
| 14 Day | 90% |
| 28 день | 99% |
Для большинства конструкций время отверждения при температуре выше 5ºC (40ºF) должно составлять не менее 7 дней или до достижения 70% указанной прочности на сжатие или изгиб, в зависимости от того, что дольше. Период отверждения может быть сокращен до 3 дней, если используется бетон с высокой начальной прочностью и температура выше 10º C (50º F). Кроме того, время отверждения необходимо увеличить, если используется смешанный цемент.
