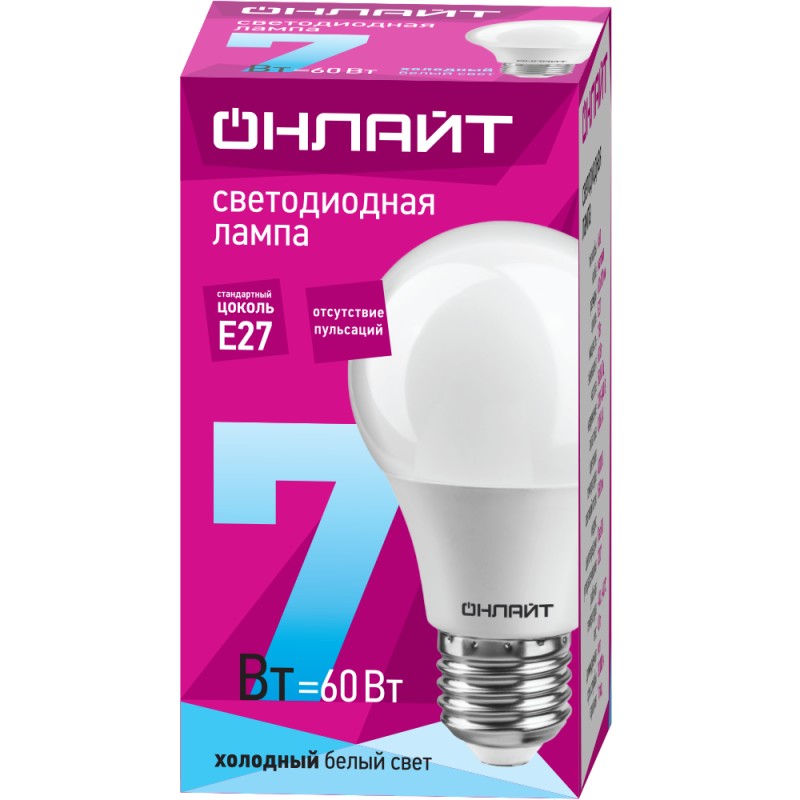

Маркировка светодиодных ламп: расшифровка обозначений на упаковке

В современном мире люди предпочитают использовать светодиодные светильники вместо традиционных ламп накаливания, так как они являются экономичными и долговечными источниками света. В отличие от обычных осветительных приборов, LED-светильники имеют множество характеристик, включенных в обозначение светодиодных ламп.

Дабы не ошибиться с выбором, понадобится расшифровка надписей на упаковке – маркировки светодиодных ламп. Разобраться несложно, достаточно заострить внимание на нескольких параметрах, чтобы понять, какой конкретно осветительный прибор нужен.

к содержанию ↑

Мощность

Характеристика обозначает, сколько электроэнергии в час потребляет источник света, измеряется в ваттах (Вт или W). Обычно мощность пишется крупными цифрами на фронтальной стороне коробки, а рядом – эквивалентное значение лампы накаливания. Для дома достаточно от 3 до 20 Вт. Для уличного освещения подойдет 25 Вт.

Если на упаковке не указано соответствующее значение мощности лампы накаливания, его можно найти в нижеследующем графике.

Появилось желание заменить светильник накаливания мощностью 100 Вт на светодиодный? По рисунку видно, что подойдет LED-лампа на 12 Вт. Она производит такой же световой поток, но потребляет в 10 раз меньше электроэнергии.

к содержанию ↑

Световой поток

Параметр позволяет определить количество световой энергии, производимой светодиодом. Измеряется в люменах (лм, lm). С его помощью легко находят альтернативу традиционной лампе накаливания, пользуясь рисунком, рассмотренным выше. Зная световой поток и мощность осветительного прибора, определяют значение светоотдачи – нужно световой поток разделить на мощность.

к содержанию ↑

Цветовая температура

Характеризует оттенок света и измеряется в кельвинах (К). Чем выше значение, тем холоднее цвет и больше световой поток.

Для создания в доме комфортной обстановки лучше выбирать лампы с желтоватым свечением (2700-3500 К).

Теплая цветовая температура наиболее приятна для глаз и напоминает естественное освещение. Нейтральное белое (от 3500 К) и холодное (от 4000 К) освещение подойдет для офисов, производственных помещений, административных, учебных и медицинских учреждений.

В доме холодные светодиоды желательно не устанавливать, они плохо влияют на сетчатку глаза ребенка, не способствуют выработке мелатонина, важного для организма гормона, бодрят и возбуждают нервную систему. Детскую комнату лучше освещать лампами в 2700 К.

к содержанию ↑

Индекс цветопередачи

Определяет, насколько искажается цвет освещаемых предметов, измеряется в Ra. У солнечного света индекс равен 100, у ламп накаливания – 90, у светодиодов – в диапазоне от 80 до 89. Значения от 80 считаются высокими.

Условия эксплуатации

На упаковке обозначаются параметры электрической сети – переменное напряжение 175-265 вольт (В), частота 50 Гц, температура окружающей среды от -40 до +40 градусов. Диапазон рабочей температуры может быть меньше, на это следует обратить внимание, так как при нарушении рекомендаций лампа может выйти из строя. Пиковый (максимальный) ток потребления составляет 0,056 А.

Тип колбы

Светодиодные источники света различаются по типу колбы и обозначаются буквой в соответствии с формой и цифрой – диаметром:

• А – обычная грушеподобная колба, как у лампы накаливания;
• С – свеча;
• R – форма гриба;
• G – шар;
• T – трубчатая;
• P – сферическая.

Тип цоколя

Важный параметр, зависящий от патрона, в который предстоит вставить лампу. Стандартные винтовые цоколи Е27 (диаметр 27 мм) и Е14 (диаметр 14 мм) наиболее популярны в быту. G4, GU5.3, GU10 – осветительные элементы с такими цоколями предназначены для полноценной замены галогенных светильников. GX53 используются для встроенных в мебель светильников. G13 – поворотный цоколь, используется в трубчатых лампах.

к содержанию ↑

Угол рассеивания

Светодиоды обладают свойством направленного свечения. Чтобы помочь свету распространиться на большую поверхность, в LED-светильники устанавливают рассеиватели или крепят светодиоды под разными углами. Угол рассеивания может быть 30, 60, 90 или 120 градусов. В лампах для широкого применения угол составляет 210 гр.

Управление яркостью

Когда лампа работает через светорегулятор (диммер), есть возможность управлять яркостью (диммировать). Такой осветительный прибор стоит дороже, но только он способен изменять интенсивность свечения. Если подключить к регулятору обычный светильник, он не станет работать или будет моргать.

Коэффициент пульсации

Данный параметр (Кп) не часто обозначают на упаковке лампы, но от этого он не становится менее значимым. Коэффициент пульсации может повлиять на самочувствие человека. Определяют его с помощью осциллографа: амплитуду колебаний сигнала на светодиоде нужно разделить на напряжение выхода блока питания. Качественные лампы имеют Кп до 20 %, а светодиоды с драйвером тока – 1 %.

к содержанию ↑

Защита от влаги и пыли

Параметр отсутствует на упаковке лампы, если она предназначена для использования в квартире. Если осветительный прибор можно эксплуатировать на улице, существуют обозначения IPXX, где XX – цифры, указывающие степень защищенности.

Срок службы

Производители пишут на упаковке количество часов, на которые рассчитаны диоды, а не вся лампа. Ресурс работы приблизителен, так как могут выйти из строя любые составляющие осветительного прибора.

На срок службы влияет качество пайки радиодеталей и сборки корпуса.

Прежде чем купить светодиодную лампу, желательно научиться расшифровывать надписи на упаковке, это позволит сделать правильный выбор и получать максимум пользы и удовольствия от инновационных технологий.

Маркировка светодиодных ламп: расшифровка обозначений на упаковке

Патроны для лампочек и их виды: строение патрона

Патрон для лампочки или цоколь является устройством, куда помещается светоисточник и благодаря которому осуществляется работа. Что это такое, какие технические характеристики у патронов, какие бывают патроны для ламп? Об этом и другом далее.

Что это такое

Электропатрон является обязательной деталью во всех светильниках. Он фиксирует лампочку и позволяет проводить электроток, прикрепляя к себе ее компоненты. Задача электрического патрона в обеспечении механической прочности соединения и надежного контакта.

Важная роль цоколя в проведении электротока в комнату

Характеристики

Несмотря на то, что лампы могут обладать одинаковой колбой, тип цоколя может быть отличным. Существуют свои виды патронов для ламп. Маркировка представлена по единому международному стандарту и включает в себя латинские буквы и цифры. Буквы это форма, а цифры это резьбовой диаметр с габаритом корпуса. Иногда это также контактное расстояние. Самые распространенные цоколи — это E14, E27 E40. Есть еще G4, G5, G9, G10 и R7S. E14 — бытовая модель, распространенная в светодиодных и энергосберегающих светильников. Нередко применяется в лампах накаливания. Бывают классическими или свечеобразными.

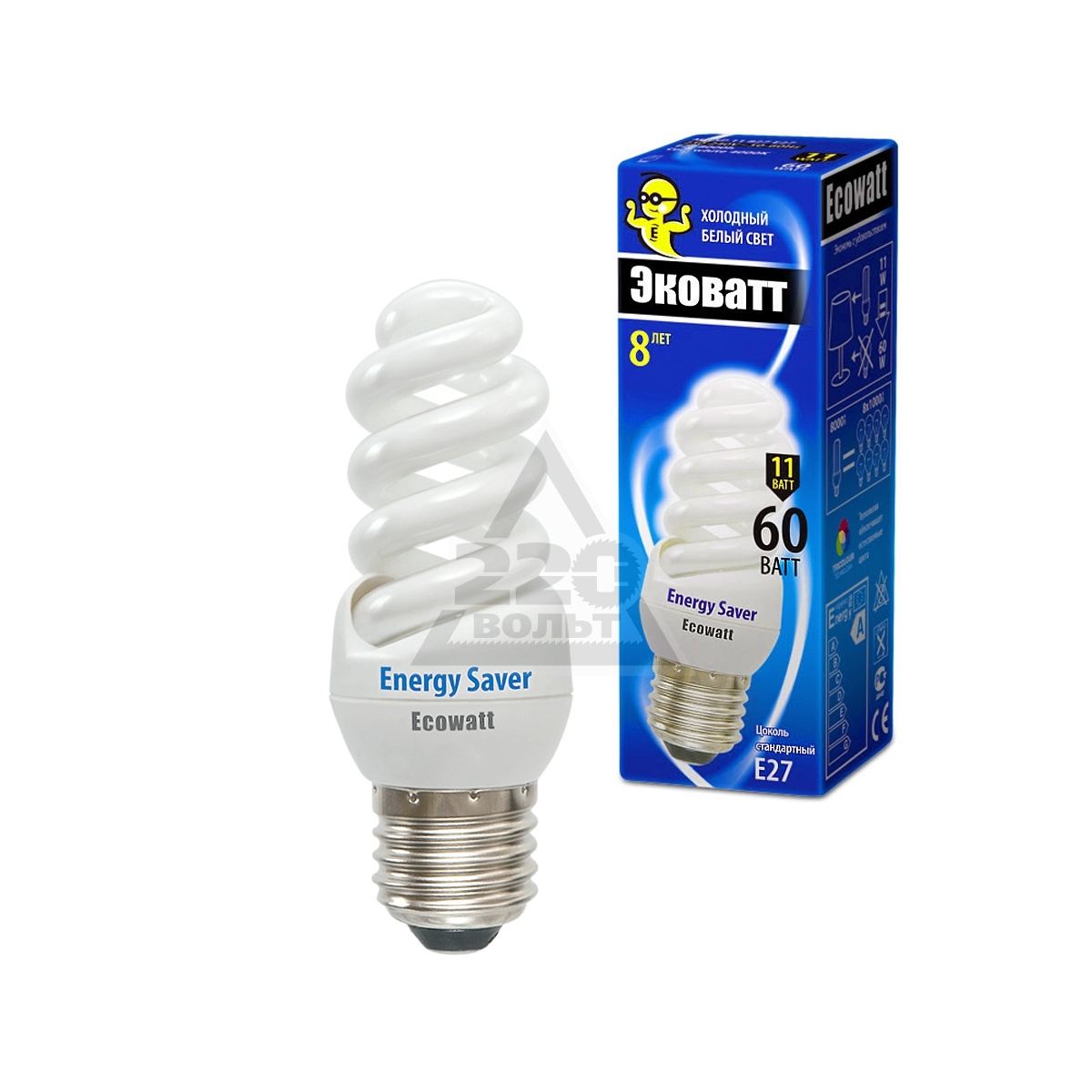

• Е27 — модель, используемая во всех типах лампочек. Отличается от первой большим количеством мощности и отсутствием сочетания с диммером и электронным выключателем.
• E40 — крупный цоколь, использующийся в экономных ртутных лампах, мощных моделях накаливания, металлогалогенных источников. Применяется, для того чтобы осветить крупные территории, к примеру, магистрали, скверы, площади и улицы.
• G4 — патрон, который преимущественно используется в галогеновых светоисточниках и имеет маленький размер с точечным излучением.

Обратите внимание! Применяется, для того чтобы оформить жилое помещение декоративным освещением.

• G5 — модель, используемая в люминесцентных установках, где представлена 16 миллиметровая толщина колбы. Лампы имеют малое энергопотребление, высокую светоотдачу и холодный свет.
• G9 — патрон, имеющий строение, использующееся в декоративном освещении сети, где напряжение представлено 220 вольт. Колба выполнена в виде матовой или прозрачной капсулы.
• G10 — модель, которая применяется в лампах, имеющих диодное, галогеновое и энергосберегающее назначение. Работает в сети, где напряжение не больше 220 ватт. Имеет поворотный механизм.

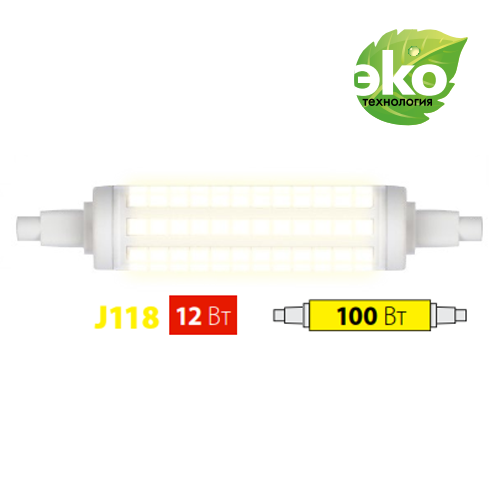

• R7S — патрон, распространенный в быту, промышленности и коммерции. Есть даже в прожекторных светильников. Отличается повышенной цветовой передачей и световой отдачей. Работает в лампочках с закрытым типом.

Технические характеристики стандартных штырьковых патронов

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями.

Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части.

Стандартный штырьковый цоколь

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.

Винтовой цоколь

Как правильно устанавливать

По большинству случаев электропатрон к светильнику крепится с помощью дна. Там есть дырка для кабеля. Есть модели с штырьковым креплением к лампе, классическим закручиванием и комбинированным креплением (когда лампочка ставится в часть патрона, а потом закручивается). Интересно отметить, что элементы, имеющие поворотно-резьбовое соединение, сложные, но незаменимые в том плане, если на них постоянно оказывается физическое и механическое воздействие.

Сегодня можно прикрепить к осветительному оборудованию цоколь за токопроводящие провода, с помощью трубки, контактных зажимов и втулки.

За токоподводящие провода

На дно е14 ставится пластиковая втулка, имеющая центральное отверстие для кабеля. Далее делается монтаж пластикового винта, подключается цоколь и зажимаются провода винтом. В результате цоколь надежно фиксируется.

Способ крепления за токопроводящие провода

На трубке

Цоколь на трубке крепится благодаря гайкам, с помощью которых ставится арматура для люстра с колпаками. Вся нагрузка падает на трубку. Через нее проходят провода для освещения. Далее резьбовые патроны могут быть украшены с помощью абажурных колец или других декоративных элементов.

Крепление патрона на трубке

Втулкой

Втулка — устройство для закрепления патронов в лампочках с настенными бра. Их изготавливают их листовых материалов. В них проделывается отверстие для прикрепления цоколяе14. Важно отметить, что втулки из пластмассы не используются, поскольку светоисточники в них деформируются. Следует применять металлические модели. Крепежная резьба разная, поэтому стандартов не существует. Чтобы заменить пластиковую втулку, стоит воспользоваться резистором. До поломки, следует разобрать и сравнить резьбу.

Крепление втулкой

С безвинтовыми контактными зажимами

Патронный корпус со дном е14, которые используют безвинтовые виды зажимных контактов, соединены защелками. К трубке, имеющей резьбу, осуществляется прикручивание дна и после производятся электропровода. Корпус создается в виде цилиндра и прикрепляется к части дна.

Обратите внимание! Элементы е14 ремонтируются и обслуживаются в любое время самостоятельно.

Крепление с контактными зажимами

Строение патрона для лампочек

Электропатрон состоит из сердечника, винтового зажима, прижимного контакта, резьбы и корпуса. Как правило, корпус цилиндрический. На него крепится гильза, имеющая эдисоновскую резьбу, донышко с керамическим вкладышем. Контакты с планками нужны, чтобы передавать напряжение к цоколю. Для повышения безопасности во время эксплуатации на цоколь подается фаза, уменьшающая соприкосновение тока и возгорание.

Сердечник

Сердечник нередко состоит из керамики, пластмассы и карболита. Стоит отметить, что из всех существующих материалов, карболит является самым надежным из них. Он прилично нагревает осветительные лампы, но работает с малыми энергозатратами. Не способен плавится, поскольку создан из фосфора. В зависимости от вида патрона, сердечник бывает толстым, плоским, двойным и тому подобное.

Сердечник как неотъемлемая патронная часть

Винтовой зажим

Винтовой зажим или клеммы — элементы, которые предназначены для соединения проводниковых и клеммных элементов, бывают в лампочках типа О, U и С. Нередко можно встретить ножевую клемму, соединительную муфту с лепестком и другие модели. Интересно отметить, что у патронов современного типа они находятся снаружи. Не нужно искать его о внутренней части.

В случае с винтовым патроном, подсоединять провода к нему можно соединением ко вкладышу из керамики, где уже смонтированы латунные контакты. Также это можно сделать клеммными колодками и безвинтовым методом. В последнем случае это возможно, где патроны не имеют пластик.

Важно! В момент подсоединения проводов к части патрона, фаза должна быть подключена к контакту светового цоколя по центру. Благодаря такому подключению, в момент вкручивания и выкручивания, короткого замыкания не произойдет.

Прижимной контакт

Прижимным контактом называется тот, который был получен прижатием металла к полупроводниковому элементу или металлу. На данный момент во всех цоколях используются латунь как основной материал. Для повышения безопасности при работе, на центральный цокольный контакт подается фаза, уменьшающая вероятность того, что он соприкоснется с током. Стоит отметить, что контакты прижимные у всех моделей патронов разные. К примеру, у штыревых вставных моделей G4 и G8 их два, а у патрона G9 одна петля как контакт. У G24 четыре вставных контакта, поскольку он предназначен для разных цилиндрических люминесцентных ламп со светодиодами. Есть вовсе бесконтактные модели.

Прижимной контакт как неотъемлемая патронная часть

Резьба

Резьба цоколя — неотъемлемый элемент всего патрона. На данный момент существует 10 размеров резьбы Эдисона. Все они представлены выше. Каждая резьба создана для конкретного предназначения. Существуют модели для промышленности и коммерческой деятельности, освещения улиц и магистралей, а есть обычные бытовые элементы с большой или малой мощностью. Некоторые из них создаются с учетом температуры, в которой они будут использоваться. К примеру, есть отдельно элементы для работы в холодильнике или морозильной камеры фабрики. Есть модели, которые не бояться осадков в виде снега и дождей и используются исключительно на улице.

Резьба имеет свое конкретное предназначение

Корпус

Стандартная длина штифа от 0,64 миллиметров до 0,9 в В типах. Бывает представлен корпус, где есть гибкое присоединение, фокусирующее, с утопленным контактом, цилиндрическое, безштифтовое, цилиндрическое с коническим концом. Важно отметить, что керамический корпус, представленный сегодня на рынке в большом количестве, создается из жаропрочного материала, способного выдерживать большой нагрев. Часто он имеет единый неразбираемый вид, куда встроена резьбовая гильза.

Обратите внимание! Подключение керамического агрегата к сети осуществляется с помощью винтовых клеммовых зажимов, располагающихся по центру данного патрона. Делается это обыкновенной отверткой.

Корпус с гибким присоединением

Стоит указать, что пластиковые держатели любой экономически или неэкономически выгодно работающей лампочки — это самые распространенные, но быстро разрушаемые модели. На них наносится маркировка, которая соответствует мощности светоисточника. Патрон при этом очень сильно нагревается и имеет свойство быстрого разрушения. Продлевание срока работы возможно лишь при понижении температуры нагрева. Интересно, что сегодня выпускают пластиковые модели, подвешиваемые к потолочному покрытию за ниппель, резьбовые шайбы, прямые и наклонные фланцы.

В целом, патрон для лампочки — устройство, без которого нельзя подключить светоисточник ни в одну комнату. Сегодня существует на рынке штырьковый, винтовой вид. Устанавливать его можно благодаря токоподводящим проводам, на трубку, втулкой и безвинтовыми контактными зажимами. Патрон имеет в себе сердечник с винтовым зажимом, прижимным контактом, резьбой и корпусом. Благодаря такому строению обеспечивается безопасное и качественное освещение.

Патрон для лампочки: разновидности электроустановочного устройства

Вам предстоит заменить патрон для лампочки на новый, а вы не знаете, как это правильно сделать, чтобы не повредить важные провода и узлы? Для такой несложной работы не хочется вызывать электрика, услуги которого обойдутся совсем недешево, ведь верно? Или вам нужно выполнить модернизацию домашней электросети с заменой отдельных элементов?

Мы поможем разобраться с особенностями подключения различных патронов — в статье рассмотрены основные разновидности и маркировка фабричных электропатронов.

Также приведены инструкции по подключению патрона с резьбовыми клеммами и рассмотрены существующие варианты его крепления в осветительных установках. Подобраны наглядные фото с пошаговым процессом подключения и установки, и видеоролики, демонстрирующие замену патрона, правильное присоединение к нему проводов.

Содержание статьи:

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены . Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

Галерея изображений

Фото из

Термостойкий пластик для маломощных ламп

Керамические изделия с металлическими вкладышами

Металлические патроны с напылением

Декоративные силиконовые изделия разного цвета

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.

Виды электропатронов по типу цоколя

Как уже было упомянуто выше, востребованными остаются две большие категории патронов – под резьбовой цоколь и под штырьки. Они часто являются универсальными, то есть подходят для .

Например, резьбовыми оснащают лампы накаливания и стилизованные под них .

Но некоторые изделия могут взаимодействовать только с каким-то одним вариантом. Рассмотрим подробнее их конструкционные особенности и технические характеристики, на которые нужно опираться при выборе.

№1 — популярные резьбовые варианты

Патроны с внутренней резьбой предназначены для ламп с резьбовым цоколем. Размеры принято обозначать одинаково: например, для лампы с цоколем Е14 необходим соответствующий патрон Е14, хотя возможен вариант с переходником с Е27 на Е14.

Цифры 14 и 27 обозначают диаметр, при этом 27 часто рассматривают как классический размер, а 14 называют миньоном.

На смену лампам накаливания пришли светодиодные: в магазинах можно столкнуться с большим ассортиментом LED-ламп для резьбовых патронов Е14 и Е27 разных производителей

Всего 8 типоразмеров цоколей, следовательно, столько же патронов под них: Е5, Е10, Е12, Е14,Е17, Е26, Е27, Е40.

Схема резьбового пластикового патрона. Жилы «фаза» и «ноль» заводятся в патрон через верхнее отверстие и фиксируются внутри корпуса винтами. Если есть «земля», то она подводится к металлическим деталям светильника

Наиболее популярными являются пластиковые изделия. Они имеют ограниченный срок службы и подчиняются требованиям, изложенным в ГОСТ 2746.1-88. Способ крепления патрона может отличаться и быть подвесным, с прямым или наклонным фланцем.

Первый используют для крепления к потолку или монтажной арматуре, а фланцевые – для установки на поверхности.

Популярный образец светильника с фланцевым патроном – настольная лампа-ночник. Тип фланца прямой, следовательно, вкрученная лампочка расположена строго вертикально

Таблица характеристик наиболее распространенных резьбовых патронов для подключения ламп к электрической сети, которые отличаются размером. Чем больше диаметр патрона, тем выше мощность и ток нагрузки.

Размер патрона	Максимальная мощность, Вт	Ток нагрузки, А	Назначение
E14	440	2	Патрон с внутренней резьбой ∅14 мм, который еще именуют «миньон». Применяем для ламп накаливания бытового типа с малой мощностью
E27	880	4	Патрон с внутренней резьбой ∅27 мм, который считается традиционным, но все чаще заменяется ∅14 мм. Применяется для различных видов ламп средней мощности
E40	3500	16	Патрон из керамики с внутренней резьбой ∅40 мм. Служит для подключения ламп большой мощности, необходимых для уличного или производственного освещения

Корпус производят из различных видов пластика, поэтому перед использованием лампы необходимо изучить маркировку – выяснить допустимую мощность осветительного устройства.

Если вкрутить лампочку повышенной мощности, то пластик расплавится или от регулярного нагревания постепенно разрушится.

№2 — многообразие штифтовых разновидностей

Требования и нормы, касающиеся штырьковых патронов, размещены в ГОСТ Р 60400-99. Они функционируют от сети 220 В. Буква G обозначает тип патрона (штырьковый), а следующая цифра – расстояние между двумя отверстиями под штырьки.

Если контактов не 2, а 4, то обозначается диагональное расстояние между противоположными отверстиями (пазами). Специальные виды маркированы дополнительными латинскими буквами или цифрами.

Патроны с маркировкой «G» применяют, в том числе, и для установки точечных светильников в подвесные конструкции. В натяжных потолках с этой целью монтируют закладные к бетонному основанию

Патроны под штырьки применяются для бытовых и производственных помещений, а также для светильников, которые устанавливают на улице – вдоль парковых дорожек, проезжей части, для освещения площадок или придомовой территории.

Размер патрона	Максимальная мощность, Вт	Ток нагрузки, А	Назначение
G4-G10	60	5	Разновидности от G4 до G10 включительно подходят для монтажа галогенных ламп малой мощности. Цифра после «G» – расстояние в миллиметрах между штырьками
G9	60	5	Лампы для патронов G9 имеют петлеобразный плоский цоколь, который вставляется в специальные пазы
GU10	50	5	Аналог патрона для цоколя G10. У ламп на концах штырьков есть утолщения, которые вставляют в отверстия, а затем закрепляют поворотным движением
G13	80	4	Патрон для линейных ламп различного назначения. Особенности – парное использование и поворотный механизм подключения
GX53	50	5	Аналог G10, но с увеличенным расстоянием между штырьками – 53 мм. Предназначен для монтажа в подвесные конструкции, поэтому имеет минимальную толщину.

Для установки U-образных и цилиндрических ламп используют патроны GX23, G24, 2G7. Они отличаются количеством контактов – 2 или 4, обладают током нагрузки 2 А. Рекомендуемая мощность ламп – до 75 Вт (для 2G7 – 50 Вт).

Схематичные изображения цоколей и патронов некоторых видов штырьковых и штифтовых ламп. Обычно при штырьковом соединении не используются переходники, как это возможно у резьбовых аналогов Е14-Е27

Таким образом, штырьковые патроны могут различаться по следующим характеристикам:

• материал корпуса;
• материал внутреннего вкладыша;
• вид крепления патрона к основанию и проводам;
• количество контактов;
• расстояние между контактами.

Все перечисленные параметры могут быть указаны при маркировке изделия.

Линейно-вытянутые  имеют немного иной тип крепления. Кроме того, что патроны парные (лампа вставляется с двух сторон), они рассчитаны на работу от сети 220 В и 380 В, при этом номинальный ток равен 1 А или 2 А.

По конструкции патроны бывают торцевыми, подвесными и стоечными – это также зависит от вида используемых ламп. Количество контактов может быть различным: например, при наличии токопроводящей полосы – три вместо обычных двух.

Со временем патроны изнашиваются. Это может произойти по абсолютно различным причинам: из-за трещины в корпусе, перегорания электрических контактов или механического повреждения во время эксплуатации

Чтобы патрон отрабатывал гарантийный срок, необходимо соблюдать правила установки, подбирать изделие согласно техническим характеристикам лампы, выбирать нужную  (влаго- или пылезащищенные).

Кроме патронов под штырьковые и резьбовые цоколи существуют изделия и для других видов: фокусирующих, штифтовых, с утопленным контактом, софитных.

Они используются для установки и подключения светодиодных и газоразрядных осветительных приборов.

Дополнительная информация по видам цоколя изложена в статьях:

Виды и типы цоколей ламп: обозначения, разновидности разъемов

Современные осветительные приборы предоставляют возможность использования их для освещения, декорации, в рекламных целых, но со времен создания первой лампы их конструкция и принцип действия претерпели ряд изменений. В эксплуатации при выборе конкретной модели световых приборов помимо габаритных размеров куда более важную роль играют типы цоколей ламп.

В люстрах, прожекторах, настольных светильниках могут применяться различные патроны, из-за чего замена источников освещения производится в строгом соответствии с базовыми параметрами. Чтобы разобраться в особенностях различных типов, необходимо детально изучить существующую систему обозначения.

Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного  устройства.

На практике выделяют такие типы:

• E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
• G – с контактной группой в форме штырьков;
• R – имеющий утопленный в торце контакт;
• B – штифтового типа;
• S – софитные;
• P – фланцевого образца;
• T – телефонный вариант;
• K – кабельного образца;
• H – под ксенон;
• W – проволочного типа, также называется безцокольным.

Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т. д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

• s – показывает, что у лампы имеется только один контакт;
• d – два вывода;
• t – три контакта;
• q – четыре штекера;
• p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Разновидности разъемов

Приведенная выше последовательность, отображаемая в маркировке, подразумевает рассмотрение данных об элементе по мере их значимости. Наиболее значимым является именно форма, так как она определяет соответствие осветительного оборудования патронам в бытовых приборах.   Теперь более детально рассмотрим конструктивные особенности разъемов для различных типов цоколей ламп.

E – резьбовой

Впервые они начали применяться в лампах накаливания на заре их разработки и получили название цоколя Эдисона по имени легендарного изобретателя, сконструировавшего первую лампочку. Сегодня цоколь с винтовой резьбой не утрачивает своей популярности и продолжает использоваться для различных бытовых светильников. Помимо классики его используют для галогенных, светодиодных и люминесцентных ламп.

Основным параметром для резьбового соединения выступает диаметр резьбы. Поэтому все лампы этого типа рассматриваются в разрезе цифровой маркировки:

• E5 – это малогабаритное осветительное устройство, используемое в щитах управления, панелях сигнализации и т.д.;

Лампа с цоколем Е5

• E10 – популярный вариант для декоративного освещения в вытяжках, печах, холодильниках;
• E11 – миниатюрная лампочка, устанавливаемая в зарубежных приборах;
• E12 – используется для некоторых люстр и декоративных светильников;
• цоколь E14 или другими словами миньон – популярен в большинстве домашних светильников, бра и т. д., применяется для рефлекторных ламп;

Лампа с цоколем Е14

• E17 – это стандартный типоразмер для оборудования из США, но они, как правило, рассчитаны на другой класс напряжения, поэтому в отечественных сетях напрямую включаться не могут;
• E26 – как и предыдущий тип относится к американским лампам, но является более распространенным;
• E27 – это цоколь для стандартных патронов, наиболее распространен в отечественных лампах и сетях;
• цоколь E40 – промышленный вариант, применяемый в прожекторном освещении крупных объектов, открытых территорий и т.д.

G – штыревой

В таком типе контакты представлены штырьками, как таковой, цоколь может и отсутствовать и штырьки выходят прямо из стеклянной колбы. Наиболее часто они применяются в люминесцентных, светодиодных и галогенных лампах. В отличии от предыдущего типа, их значительно быстрее подключать в специальный разъем, так как не нужно закручивать, но существенным недостатком является ослабление патрона с последующим нагревом из-за плохого контакта.

Цоколь типа G

Штырьковые цоколи отличаются расстоянием между контактами, которое выражается в миллиметрах. К примеру, цоколь G4 – имеет всего 4 мм между выводами, а ближайший к нему G5.3 довольно сложно отличить визуально.

Модели от G9 и более комплектуются другой формой контактов, поэтому отличаются и внешне. Далее, патрон G13 вместо тонких проволочек будет иметь металлически штыри цилиндрической формы. А цоколь от G23 и выше характеризуется своеобразной конструкцией энергосберегающей лампочки.  Следует отметить, что у некоторых моделей перед заглавной буквой имеется цифра, указывающая на количество пар контактов — 2G11.

R – цоколь с утопленными контактами

Цоколи с утопленным контактом имеют два углубления по концам электрической лампочки. Которая представлена длинной продолговатой трубкой. Чаще всего применяется в кварцевых и галогеновых лампах.  Сам цоколь, как правило, сопоставим с диаметром колбы и, как таковой, не характеризуется другими отличительными особенностями.

Лампа с цоколем R

В некоторых модификациях маркировка цоколя может представляться только цифровым выражением без каких-либо букв. Такое обозначение указывает на длину лампы.

B – штифтовой цоколь (байонет)

Штифтовые цоколи являются одной из модификаций резьбовых, с тем отличием, что вместо резьбы по бокам выступают два металлических штифта, которые вставляются и проворачиваются в специальных пазах патрона. Они значительно проще и имеют хорошую фиксацию, предотвращающую нарушение контакта при вибрациях и прочих частых механических воздействиях. Поэтому чаще всего их можно встретить в автомобильных лампах, где тряска во время движения присутствует постоянно.

Лампа с байонетным цоколем

Обозначение B дополняется другими заглавными буквами:

• BA – означает, что штифты имеют симметричное расположение;
• BAZ – штифты смещены относительно друг друга по высоте и радиусу;
• BAY – штифты смещаются только по радиусу.

Цифровое обозначение показывает диаметр изделия в миллиметрах.

S – софитный

Такой цоколь состоит из двух электрических контактов, расположенных по концам стеклянной колбы. Название произошло от сферы применения – софитов в ванных комнатах, декоративных подсветках и прочих зон освещения. Такие лампочки подсветки довольно маленькие, что позволяет уменьшить и габариты самих светильников.

Лампа с софитным цоколем

Чаще всего встречаются модели в размере S6 и S8,5. Цифры в маркировке обозначают диаметр в миллиметрах, так S6 говорит о том, что это софитная модель диаметром 6мм.

P – фланцевый цоколь

В отличии от остальных моделей способен четко фокусировать источник света относительно какой-либо позиции, что часто используется в автомобильной отрасти. Где положение лампы относительно зеркала в фарах крайне категорично, так как при смещении на миллиметры может существенно ухудшить световой поток и видимость для водителя.

Лампы с фланцевым цоколем

На практике довольно сложно определить какие-либо характеристики этого цоколя, что обусловлено стремлением всех производителей внести индивидуальность в собственное оборудование. Поэтому сегодня присутствует достаточно большое многообразие фланцевого, или фиксирующего цоколя.

T – телефонный

Еще один вариант миниатюрных ламп – используются для подсветки приборных панелей, в качестве источника сигнализации на щитах управления и для прочих целей. Имеют полимерную конструкцию и пару металлических контактов для токосъема. За буквой T следует цифра, обозначающая диаметр пластикового основания, при помощи которого и происходит крепление к патрону. Телефонный цоколь выполняется из термоустойчивых компонентов, так как большинство условий эксплуатации доводят приборы освещения до 100 — 130°С в номинальном режиме.

Лампы с телефонным цоколем

K – кабельный

Кабельная модель отличается парой клемм, отводимых от лампы, а в качестве контактов выступают два гибких провода, которыми и производится подключение к электрической цепи. Такой вариант наиболее актуален для устройств с большой силой электрического тока, где обычный контактный токосъем может привести к чрезмерному нагреву.

Цоколь кабельного типа

H – для ксеноновых ламп

Такой вариант используется для надежной фиксации в месте крепления и наиболее распространен в автомобильной отрасли. За счет большого разнообразия производителей на рынке, лампы имеют широкий ассортимент и не менее большое разнообразие конструктивных отличий. Поэтому цифры, следующие за буквенным обозначением, указывают на подтип конкретной модели.

Цоколи для ксеноновых ламп

W – безцокольные лампы

Безцокольные лампы

Такой способ подключения предназначен для ламп малого вольтажа, соединение происходит за счет гибких проводов, подводимых к контактам. Используются в местах, где физические процессы могут расшатать классическое соединение цоколя с патроном. Чаще всего их можно встретить в слаботочных цепях и автомобильных системах.

Какой цоколь у обычной лампочки накаливания

Электрические лампочки имеют обыкновение перегорать и требуют периодической замены. Отсутствие этого элемента делает невозможным пользование настольными, напольными, настенными и потолочными осветительными приборами.

Приобретая новую лампочку, потребитель, как правило, обращает внимание на мощность и величину приложенного напряжения, забывая о такой неотъемлемой части источника света, как цоколь. Этот элемент, в который вставлена колба, обеспечивает качество соединение лампы и патрона, отвечает за подачу питания на нить накаливания.

Зачем нужно знать, какой цоколь у лампы?

Современные светильники отличаются огромным многообразием не только внешнего исполнения, но и оснащаются различными типами патронов. Если они предполагают использование «экзотического» цоколя, то есть редко встречаемого в продаже, то замена перегоревшего элемента вызовет сложности.

Избежать подобных проблем позволяет выбор в пользу осветительного прибора, в котором используют обычные лампочки накаливания. Они распространены на отечественном рынке, но тоже имеют различные цоколи. Следовательно, отправляясь в магазине, нужно точно, какой тип имеет требующий замены источник света.

Как узнать тип цоколя?

Существует определенный стандарт, согласно которому каждый производитель должен наносить на цоколь специальную маркировку. Первой идет латинская буква, определяющая тип нужного элемента лампочки, вставляемого в патрон:

• резьбовой — E
• штырьковый — G
• с утопленными контактами — R
• байонет (штифтовой) — B
• софитный — S
• фокусирующий — P
• телефонный — T
• кабельный — K
• безцокольный — W

Цифра, следующая за буквенным обозначением, имеет двойственное значение — межконтактное расстояние или ширину цоколя. Это зависит непосредственно от типа нижней части лампочки, предназначенной для патрона.

Последней буквой в маркировке указывается количество пластин, контактов и прочих элементов: s, d, t, q, p. Они соответствуют порядковым числам от 1 и до 5.

Изготавливается цоколь из устойчивого к коррозии металла либо обрабатывается специальным покрытием. Наружные электроды при этом могут находиться на стеклянной, пластиковой, керамической основе.

Какой цоколь имеют обычные лампочки?

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

• микроцоколь E5;
• миниатюрный E10;
• малый E12;
• «миньон» E14;
• средний E27;
• большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

Лампочки с резьбовым цоколем E14

Эти осветительные элементы стали устанавливаться повсеместно сравнительно недавно. Они имеют характерный, отличный от привычного небольшой диаметр нижней части, вкручиваемый в патрон. Работают такие лампы, как правило, при напряжении 220В.

Используются «миньоны» в бра и классических светильниках, для освещения коридоров, туалетных и ванных комнат, определенных зон на кухне. Они не предназначаются для освещения просторных помещений.

Выпускаются такие лампы в нескольких вариациях. Они могут иметь форму «свечи», обозначаемую C37, «гриба» — G45, «шарика» — R63, R50, R39. Каждый вид имеет характерные очертания колбы, которые легко узнать при визуальном осмотре.

«Лампочка Ильича» с резьбовым цоколем E27

Это самые обыкновенные и привычные лампочки, которые знакомы каждому. Они максимально просты в использовании, просто закручиваются и меняются. Используют такие лампы для освещения жилых помещений в качестве основного источника искусственного света — в люстрах либо дополнительного — в настенных и настольных светильниках.

Они работают от сети с переменным током в 220В. Могут быть рефлекторными, отличающими от простых наличием посеребренной поверхности. Конструкция и цоколь остаются аналогичными обычным лампам Ильича, но эффект при освещении создается иной. Благодаря посеребренному покрытию, свет направляется в одну точку, позволяя создавать направленный источник.

Выпускают рефлекторные лампочки с различными диаметрами, которые, как и в случае с шарообразными миньонами, обозначаются маркировкой R50, R63 и R80. Размер колбы не влияет на цоколь, он остается аналогичным. Главное, подбирая такую лампу учитывать размеры плафона, для которого она предназначена.

«Географические особенности» цоколей обычных бытовых ламп

На отечественном рынке представлены лампы резьбового диаметра Эдисона в трех стандартных типоразмерах — E27, E14 и E40 для промышленного и уличного освещения. Аналогичные лампочки используют и на территории Европы. Это позволяет практически без каких-либо проблем приобретать люстры, бра, светильники от европейских производителей.

Исключение составляет Британия, где цоколи лишены резьбы, а оснащены защелкивающимся байонетом. Отличия имеют и бытовые лампочки, используемые в Канаде, а также в Соединенных Штатах Америки. В этих странах распространены резьбовые цоколи E12, E17 и E26. Кроме того, вместо мощных больших E40, применяют отличный от стандартного цоколь E39. Следует учитывать, что такая разница обусловлена не только размером цоколя, но и напряжением. Лампочки с цоколями E26 и E17 работают от электросети, напряжение в которой составляет 110В.

Цоколь (осветительная техника) — Википедия

Цоколь (ламповый цоколь) — компонент электрических ламп, обеспечивающий электрический контакт в месте крепления лампы и возможность безопасной замены лампы. Ответная часть для цоколя лампы называется патроном. Существует множество видов цоколей ламп, стандарт на которые сложился де факто. Система обозначения цоколей состоит из буквы (или нескольких букв, образованных от аббревиатуры) и цифр, расположенных после.^[1] Некоторые миниатюрные лампы не имеют цоколя, а имеют гибкие выводы для непосредственного соединения с проводами. Мощные лампы с рефлектором могут иметь винтовой клеммник.

Наиболее распространенный тип цоколя ламп — цоколь Эдисона, он широко распространён в континентальной Европе, России и в Северной Америке. Байонетный цоколь популярен в странах содружества наций, Японии и в транспортной индустрии. Флуоресцентные лампы имеют свой специфический цоколь, чаще всего с четырьмя штырьками. В зависимости от типа и функции лампы, она может иметь цоколь своей подходящей конструкции.

Происхождение

Первые, экспериментальные лампы накаливания крепились выводами к проводам при помощи винтовых зажимов, но это было неприемлемо для серийных коммерческих изделий. Фирма Эдисона на коммерческом пароходе «Колумбия» (которым владела компания «Oregon Railroad and Navigation Company») использовала простые деревянные гнезда с двумя медными полосками внутри. Эти патроны имели выключатель и были пригодны только для вертикальной установки. Компания Эдисона позже разработала резьбовой цоколь в 1880, изначально также из дерева, но потом заменив его на гипсовый^[2]. Множество разных конструкций цоколей возникло вместе с лампами накаливания, причем ни электрически, ни механически не совместимые между собой.

Конструкция и материалы

Цоколь лампы и патрон должны обеспечивать изоляцию проводников друг от друга, механическую прочность соединения, выдерживать температуру при работающей лампе. Патроны, изготовленные из керамики (обычно электротехнический фарфор), выдерживают гораздо большую температуру, чем карболитовые или изготовленные из других видов пластика. Электрические контакты в патроне должны выдерживать рабочие токи и обеспечивать надежный электрический контакт с цоколем лампы. В случае, если важно точное положение лампы (например, в кинопроекторе или в фокусе рефлектора), то патрон имеет конструктивные элементы, обеспечивающие точность позиционирования.

Выводы лампы накаливания часто припаиваются к цоколю мягкими припоями, поэтому температура патрона и цоколя во время работы лампы не должна превышать температуру плавления припоя (то есть быть ниже 180 °C). Также необходимо учитывать тепловое расширение узлов во всем диапазоне температур, поэтому часто патроны имеют предусмотренные упругие элементы, в том числе пружинные контакты.

Наиболее распространенные неисправности соединения цоколь-патрон вызываются перегревом патрона, потерей пружинных свойств контактами, окислением контактов. Иногда цоколь в патроне «закисает» и попытка заменить такую лампу заканчивается тем, что цоколь отрывается от баллона лампы и остается в патроне. Неисправный патрон вызывает мерцание и искрение ламп.

Цоколи Эдисона

Стандартный американский трехконтактный патрон

Цоколи Эдисона обозначаются буквой E.

• E5 Микроцоколь
• E10 Миниатюрный цоколь
• E11 Мини Люстровый цоколь
• E12 Люстровый цоколь
• E14 Малый цоколь; цоколь ламп типа «миньон»
• E17 Средний цоколь
• E26 Стандартный (дюймовый) цоколь для ламп 120 В
• E27 Стандартный цоколь
• E39 Mogul
• E40 Большой цоколь «Голиаф»

Лампы с таким цоколем используются как лампы освещения с начала 20 века.

Байонетные цоколи

Называются также «штифтовый цоколь», «цоколь Свана». Цоколи такого типа обозначаются буквой B.

Байонетный разъем

• BA9s Miniature bayonet
• BA15s Single Contact Bayonet
• BA15d Double Contact Bayonet
• Bay15d Indexed DC Bayonet
• Bay22 Double Contact Bayonet
• Bayonet Candelabra with prefocusing collar
• P28s Medium prefocus
• P40s Mogul prefocus

Штырьковый

115В авиационная лампа с штырьковыми контактами

Лампы с таким цоколем обозначаются буквой G. При штырьковом цоколе ламп (впрочем, как и при некоторых байонетных) положение спирали накаливания четко определено относительно патрона, что важно в проекционной и осветительной технике. Нить накаливания в виде зигзага имеет преимущественно излучение перпендикулярное плоскости нити и минимальное вдоль неё, что должно учитываться при установке лампы.

• Mogul bi-post (G38) может выдерживать ток до 100А, и используется в поисковых прожекторах, осветительной сценической технике мощностью 1000 Вт и более. Лампы накаливания, галогеновые или газоразрядные высокой интенсивности могут иметь такой цоколь.
• Medium bi-post (G22) Используются в осветительной и сценической технике мощностью 250—1000 Вт.
• Mini bi-post (G4-G6)

Общие типы:

• G4 — с расстоянием между штырьками 4мм
  • GU4 & GZ4 — Аналогичны G4 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
• G5.3 — с расстоянием между штырьками 5.3мм
  • GU5.3, GX5.3, GY5.3, GZ5.3 — Аналогичны G5.3 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
• G6.35 — с расстоянием между штырьками 6.35мм
  • GY6.35 & GZ6.35 — Аналогичны G6.35 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
• G8 — с расстоянием между штырьками 8мм
  • GU8 — Аналогичны G8 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
• GY8.6 — с расстоянием между штырьками 8.6мм
• G9 — с расстоянием между штырьками 9мм
• G12 — с расстоянием между штырьками 12мм
• G13 — с расстоянием между штырьками 13мм^[3]

• GU10 — Штырьки на цоколе имеют другую форму, лампа крепится в патроне за счет поворота. Такие лампы используются там, где из-за вибрации и других причин лампа может выпасть.

Бесцокольные лампы

Бесцокольная лампа с соединителем W2.1×9.5d мощностью 5Вт

Лампы с таким типом цоколя обозначаются буквой W. Миниатюрные лампы могут иметь бесцокольный типы крепления, когда гибкие выводы формируют проволочные петельки на приливах колбы, и удерживаются на месте только за счет упругости контактов, обхватывающих эти петли. Такие лампы устанавливаются и вынимаются без поворота. Такие лампы очень популярны в автомобилях и в гирляндах.

Фокусирующий цоколь

Фокусирующие, или «фланцевые» цоколи обозначаются буквой P. Цоколь данного типа имеет фланец с направляющим упором (ключом) для использования там, где важно положение спирали лампы относительно корпуса. Такие лампы используются, например, в фарах ближнего и дальнего света автомобилей.

Софитный цоколь

Лампы с софитным цоколем вставляются в подпружиненные контакты наподобие предохранителя. Лампы такого типа обозначаются буквой S.

Цоколь с утопленным контактом

Используются в прожекторах. На торцах цилиндрической лампы в углублении керамического изолятора располагаются контакты. Лампа зажимается меж пружинных контактов патрона и удерживается на месте за счет утопленных контактов.

Лампы с цоколем такого типа обозначаются буквой R, например, R7s118, где 118 — длина лампы в мм.

Флуоресцентные линейные лампы

Флуоресцентные линейные лампы обозначаются в восьмых дюйма. То есть лампа T12 имеет диаметр 12/8 = 1,5 дюйма.

• T4 — 4/8 или 0.500″ (12,7 мм) в диаметре
• T5 — 5/8 или 0.625″ (15,9 мм) в диаметре
• T8 — 8/8 или 1.00″ (25,4 мм)в диаметре
• T10 — 10/8 или 1.25″ (31,7 мм) в диаметре
• T12 — 12/8 или 1.50″ (38 мм)в диаметре

Цоколь у таких ламп G13

Стандарты

В США стандарты на цоколи ламп публикует ANSI и разрабатывает NEMA. Стандарт номер C81.64, Guidelines and General Information for Electric Lamp Bases, Lampholders, and Gauges устанавливает габариты и допуски стандартных патронов ламп. Стандарт C81.61 Standard for Electrical Lamp Bases — Specifications for Bases (Caps) for Electric Lamps устанавливает размеры цоколей ламп.^[4] Оба стандарта совместимы с IEC 600061.

Примечания

Ссылки

фунтов: start [Wiki]

Стандартная база Linux была создана для снижения общих затрат на поддержку платформы Linux. Уменьшая различия между отдельными дистрибутивами Linux, LSB значительно снижает затраты, связанные с переносом приложений в разные дистрибутивы, а также снижает затраты и усилия, связанные с послепродажной поддержкой этих приложений.

LSB 5.0 Рабочая группа LSB рада объявить о выпуске LSB 5.0, включая спецификации, инструменты разработки и тесты.

FHS 3.0 Рабочая группа LSB рада объявить о выпуске FHS 3.0.

LSB 5.0 RC1 Рабочая группа LSB рада объявить о выпуске LSB 5.0 Release Candidate 1.

LSB 5.0 Бета 2 Рабочая группа LSB рада объявить о выпуске LSB 5.0 Beta 2.

LSB SDK 4.1.8 Рабочая группа LSB рада объявить о выпуске LSB SDK версии 4.1.8.

LSB 5.0 Бета 1 Рабочая группа LSB рада объявить о доступности LSB 5.0 Бета 1.

Обновления LSB: SDK 4.1.7, тесты LSB 4.1 Рабочая группа LSB выпустила обновления для SDK и тестов распространения 4.1.

Обновления LSB: SDK 4.1.6, тесты LSB 4.1, проверка приложений Рабочая группа LSB выпустила обновления для SDK, тестов распространения 4.1 и средства проверки приложений Linux.

Обновления LSB: SDK, тесты 4.1, проверка приложений LSB Workgroup рада объявить о выпуске LSB Software Development Kit (SDK) 4.1.5 и обновлениях Application Checker и 4.1 тесты распространения.

Обновления LSB: 4.0, 4.1, шашки Проект Linux Standard Base (LSB) рад сообщить о нескольких обновления своих наборов инструментов и тестов.

LSB SDK 4.1.4 LSB Workgroup выпустила версию 4.1.4 комплекта разработки программного обеспечения LSB (SDK).

Обновления LSB: SDK, Checkers, 4.1 Проект Linux Standard Base (LSB) рад объявить о нескольких обновлениях своих наборов инструментов и тестов.

FHS 3.0 Проект 1 Как раз к LinuxCon мы рады анонсировать первый проект FHS 3.0!

LSB 4.0 Обновление 3 Рабочая группа LSB выпустила обновление 3 для тестов распространения и батареи приложений для LSB 4.0.

LSB SDK 4.1.1 LSB Workgroup выпустила версию 4.1.1 комплекта разработки программного обеспечения LSB (SDK).

Призыв к участию: перезапуск FHS Рабочая группа LSB готовит FHS 3.0, который станет первым выпуском FHS с 2004 года. В рамках этого выпуска мы запрашиваем вклад всех заинтересованных сторон.

Младший бит 4.1 выпущено Рабочая группа LSB рада объявить о немедленной доступности Linux Standard Base (LSB) версии 4.1.

Стандарты

— AISG

Последние государственные стандарты выделены жирным шрифтом в верхней части таблицы ниже.

Примечание для членов: более поздний проект базового документа, стандарты ADB и RET доступны в зоне для членов на веб-сайте.

Стандарты	Акроним	Ссылка	Версия	Дата
AISG v3.0 базовый стандарт	AISG	AISG v3.0	v3.0.2.1	2019-JUN-11
База данных антенн	ADB	ST-ADB	vADB3.1.3.1	2019-JUN-11
Дистанционный электрический наклон	RET	ST-RET	vRET3.1.3.0	2019-JUN-11
Усилитель с низким уровнем шума, монтируемый на башне	TMA	ST-TMA	vTMA3.0.2.0	2019-ИЮН-11
AISG v2	AISG	AISG v2	v2.0	2016-JUN-13
Датчик положения	ASD	ES-ASD	v2.2.0	2016-MAR-15
Источник тактовой частоты	ACS	ES-ACS	v2.2.0	2016-MAR-15
Настраиваемый монитор мощности	CPM	ES-CPM	v2.2.0	2016-МАР-15
eAntenna	RAE	ES-RAE	v2.2.0	2017-MAR-18
Датчик географического положения	GLS	ES-GLS	v2.2.0	2016-MAR-15
Датчик температуры	ATS	ES-ATS	v2.2.0	2016-MAR-15
Ширина луча удаленного азимута	RAB	ES-RAB	v2.2.0	2013-ЯНВ-31
Удаленное управление по азимуту	RAS	ES-RAS	v2.2.0	2013-JAN-31
Цветовая кодировка порта антенны	APCC	APCC	v3.2.1	2018-MAY-07
Идентификация массива уровня 2	ArrayID	ArrayID	v1.0	2013-JAN-31
XML для распределения данных конфигурации ALD	XCD	XCD	v1.0	2015-ДЕК-10
Распределение данных программного обеспечения XML	XUD	XUD	v1.0	2015-DEC-10
Многополюсные разъемы RS-485	C485	C485	v1.1	2016-JUN-17

Примечание. Ссылка для загрузки находится в столбце ссылок.

Стандарт	Сокращение	Ссылка	Версия	Дата
Подблок AISG v3		Матрица соответствия	v2.0	2019-ФЕВ-07
Синтаксис псевдокода AISG v1.0			v1.0

Примечание. Ссылка для загрузки находится в столбце ссылок.

Не рекомендуется для новых продуктов

Стандарт	Сокращение	Ссылка	Версия	Дата
Цветовая кодировка порта антенны	APCC	APCC	v3.1	2015-MAY-07
Цветовая кодировка порта антенны	APCC	APCC	v2.0	2013-ЯНВ-31
AISG v1	AISG	AISG v1	v1.1	2004-JUL-30
eAntenna	RAE	ES-RAE	v2.1.0	2013-JAN-29

Примечание. Ссылка для загрузки находится в столбце ссылок.

Следующие документы могут содержать проблемы, исправленные в версиях, перечисленных выше.

Стандарт	Сокращение	Ссылка	Версия	Дата
Базовый стандарт	AISG	AISG	v3.0.1.1	2019-МАЙ-28
Базовый стандарт	AISG	AISG	v3.0.0.10	2018-NOV-05
База данных	ADB	ST-ADB	vADB3.1.2.1	2019-MAY-27
База данных	ADB	ST-ADB	vADB3.1.1.6	2018-NOV-05
Дистанционный электрический наклон	RET	ST-RET	vRET3.1.2.1	2019-МАЙ-27
Дистанционный электрический наклон	RET	ST-RET	vRET3.1.1.7	2018-NOV-05
Башенный малошумящий усилитель	TMA	ST-TMA	vTMA3.0.1.0	2019-FEB-06
Башенный малошумящий усилитель	TMA	ST-TMA	vTMA3.0.0.6	2018-NOV-05
AISG v1	AISG	AISG v1	v1.0	2003-ОКТ-29

Примечание. Ссылка для загрузки находится в столбце ссылок.

Пожалуйста, отправляйте любые комментарии по стандартам Председателю, и они будут доведены до сведения членов.

base64 — Кодировки данных Base16, Base32, Base64, Base85 — документация Python 3.9.1

Исходный код: Lib / base64.py

---

Этот модуль предоставляет функции для кодирования двоичных данных для печати Символы ASCII и декодирование таких кодировок обратно в двоичные данные.Он предоставляет функции кодирования и декодирования для кодировок, указанных в RFC 3548 , который определяет алгоритмы Base16, Base32 и Base64, и для де-факто стандартных кодировок Ascii85 и Base85.

Кодировки RFC 3548 подходят для кодирования двоичных данных, так что они могут безопасно отправлено по электронной почте, использовано как часть URL-адресов или включено как часть HTTP POST запрос. Алгоритм кодирования отличается от uuencode программа.

Этот модуль предоставляет два интерфейса.Современный интерфейс поддерживает кодирование байтовых объектов в ASCII байтов , а декодирование байтовых объектов или строки, содержащие ASCII до байтов . Оба алфавита base-64 определены в RFC 3548 (нормальный и безопасный для URL-адресов и файловой системы).

Устаревший интерфейс не поддерживает декодирование из строк, но поддерживает предоставляют функции для кодирования и декодирования файловых объектов и обратно. Он поддерживает только стандартный алфавит Base64 и добавляет новые строки каждые 76 символов согласно RFC 2045 .Обратите внимание, что если вы ищете для поддержки RFC 2045 вы, вероятно, захотите посмотреть электронное письмо пакет вместо этого.

Изменено в версии 3.3: строки Unicode, содержащие только ASCII, теперь принимаются функциями декодирования современный интерфейс.

Изменено в версии 3.4: Любые байтовые объекты теперь принимаются всеми функции кодирования и декодирования в этом модуле. Добавлена ​​поддержка Ascii85 / Base85.

Современный интерфейс обеспечивает:

base64. b64 кодировать ( s , altchars = None )

Закодировать байтовый объект s с использованием Base64 и вернуть закодированный байт .

Необязательные altchars должен быть байтовым объектом не менее длина 2 (дополнительные символы игнорируются), что указывает на альтернативный алфавит для символов + и /. Это позволяет приложению, например, генерировать строки Base64, безопасные для URL или файловой системы.По умолчанию Нет , для который используется стандартный алфавит Base64.

base64. b64decode ( s , altchars = Нет , validate = False )

Декодирование байтового объекта в кодировке Base64 или строки ASCII s и вернуть декодированных байтов .

Необязательные altchars должен быть байтовым объектом или строкой ASCII не менее длины 2 (дополнительные символы игнорируются), что указывает альтернативный алфавит используется вместо символов + и /.

Возникает исключение binascii.Error если s неправильно заполнен.

Если подтвердит, что — это Ложь (по умолчанию), символы, которые ни в нормальном алфавите base-64 и альтернативном алфавите отбрасывается до проверки заполнения. Если подтверждает, что — это Истина , эти неалфавитные символы во вводе приводят к binascii. Ошибка .

base64. standard_b64 код ( s )

Кодировать байтовый объект s с использованием стандартного алфавита Base64 и верните закодированные байтов .

base64. standard_b64decode ( s )

Декодировать байтовый объект или строку ASCII s с использованием стандартного Base64 алфавит и возврат декодированных байтов.

base64. urlsafe_b64encode ( s )

Кодировать байтовый объект s с помощью Алфавит, безопасный для URL и файловой системы, заменяет - вместо + и _ вместо / в стандартный алфавит Base64, и вернуть закодированных байтов. Результат все еще может содержать = .

base64. urlsafe_b64decode ( s )

Декодировать байтовый объект или строку ASCII с с использованием безопасного URL-адреса и файловой системы алфавит, который заменяет - вместо + и _ вместо / в стандартном алфавите Base64 и вернуть декодированный байт .

base64. b32 код ( s )

Кодировать байтовый объект s с использованием Base32 и возвращать закодировано байтов .

base64. b32decode ( s , casefold = False , map01 = None )

Декодировать байтовый объект в кодировке Base32 или строку ASCII s и вернуть декодированные байтов .

Необязательно casefold — флаг, указывающий допустимы ли строчные буквы в качестве входных данных. В целях безопасности по умолчанию Ложь .

RFC 3548 позволяет дополнительно отображать цифру 0 (ноль) в букву O (о), и для необязательного сопоставления цифры 1 (один) либо букве I (глаз) или буква L (эл). Необязательный аргумент map01 , если не None , указывает с какой буквой должна быть сопоставлена ​​цифра 1 (когда map01 не Нет , цифра 0 всегда отображается на букву O).В целях безопасности по умолчанию Нет , так что 0 и 1 не допускаются на входе.

A binascii. Ошибка возникает, если s неправильно заполнены или если в ввод.

base64. b16 код ( s )

Кодировать байтовый объект s с использованием Base16 и возвращать закодированный

BASE

Ga Verder в Het Nederlands Continuez en français Продолжить на английском

Particulieren Zelfstandigen Бедрейвен Частицы Независимые Предприятия Частный Частный предприниматель Предприятия

std :: ios_base — cppreference.com

Класс ios_base — это многоцелевой класс, который служит базовым классом для всех классов потоков ввода-вывода. Он поддерживает несколько типов данных:

1) информация о состоянии: флаги состояния потока

2) управляющая информация: флаги, которые управляют форматированием как входных, так и выходных последовательностей, а также встроенной локали

3) частное хранилище: индексированная расширяемая структура данных, которая допускает как длинные, так и пустые * члены, которые могут быть реализованы в виде двух массивов произвольной длины или одного массива двухэлементных структур или другого контейнера.

4) обратные вызовы: произвольное количество пользовательских функций, вызываемых из imbue (), copyfmt () и ~ ios_base ()

Типичная реализация содержит константы-члены, соответствующие всем значениям fmtflags, iostate, openmode и seekdir, показанные ниже, переменные-члены для поддержания текущей точности, ширины и флагов форматирования, маску исключения, состояние ошибки буфера, контейнер с изменяемым размером, содержащий обратные вызовы , текущий установленный языковой стандарт, частное хранилище и статическая целочисленная переменная для xalloc ().

[править] Функции-члены

	создает объект (защищенная функция-член) [править]
	разрушает объект (виртуальная общедоступная функция-член) [править]
Форматирование
	управляет флагами формата (общедоступная функция-член) [править]
	устанавливает специальный флаг формата (общедоступная функция-член) [править]
	очищает определенный флаг формата (общедоступная функция-член) [править]
	управляет десятичной точностью операций с плавающей запятой. (общедоступная функция-член) [править]
	управляет шириной поля (общедоступная функция-член) [править]
Регион
	устанавливает локаль (общедоступная функция-член) [править]
	возвращает текущий языковой стандарт (общедоступная функция-член) [править]
Внутренний расширяемый массив
	возвращает уникальное целое число для всей программы, которое можно безопасно использовать в качестве индекса для pword () и iword () (общедоступная статическая функция-член) [править]
	при необходимости изменяет размер частного хранилища и обеспечивает доступ к длинному элементу по заданному индексу (общедоступная функция-член) [править]
	при необходимости изменяет размер частного хранилища и обеспечивает доступ к элементу void * по заданному индексу (общедоступная функция-член) [править]
Разное
	регистрирует функцию обратного вызова события (общедоступная функция-член) [править]
	устанавливает, совместимы ли библиотеки ввода-вывода C ++ и C. (общедоступная статическая функция-член) [править]
Классы элементов
	исключение потока (открытый класс члена) [править]
	инициализирует стандартные объекты потока (открытый класс-член) [править]

Типы элементов и константы
Тип	Пояснение
	тип открытого режима потока Также определены следующие константы: (typedef) [править]
	тип флагов форматирования Также определены следующие константы: (typedef) [править]
	состояние типа потока Также определены следующие константы: (typedef) [править]
	поиск типа направления Также определены следующие константы: (typedef) [править]
	определяет тип события (перечисление) [править]
	тип функции обратного вызова (typedef) [править]

Целочисленный тип Целочисленный тип Целочисленный тип Устаревшие типы элементов Тип Пояснение io_state (устарело) , который может использоваться как iostate open_mode (устарело) , который можно использовать как openmode seek_dir (устарело) , который можно использовать как seekdir streamoff (устарело) неуказанный тип, который может использоваться как off_type , не обязательно std :: streamoff streampos (устарело) неуказанный тип, который может использоваться как pos_type , не обязательно std :: streampos

(до C ++ 17)

Отчеты об оценках на основе стандартов: Aeries Software

Обзор системы отчетов об оценках на основе стандартов

Отчеты об оценках на основе стандартов — это самонастраиваемый модуль, который позволяет сайту школы создавать табели успеваемости в произвольной форме.Табель успеваемости создается из …

Ср, 13 февраля 2019 г., 22:00

Таблицы оценок на основе стандартов и безопасность

Таблицы настройки на основе стандартов принадлежат округу в Aeries. Настройка в одной школе будет видна всем школам в базе данных. Основанный на стандартах G …

Пн, 25 марта 2019 г., 15:55

Стандартные параметры — Общие параметры

Страница «Параметры на основе стандартов» используется для выбора параметров карточки успеваемости, параметров отчетов об оценках, типов оценок, допустимых оценок и комментариев.Выберите стандарты …

Чт, 10 дек.2020 г., 16:58

Стандартные параметры — языковые параметры

Вкладка «Параметры языка» позволяет отображать определенную информацию об оценке языка в верхней части табелей успеваемости. Информация о языке печати …

Пн, 14 октября 2019 г., 16:31

Стандартные варианты — Условия

После того, как выбор общих параметров и языковых параметров будет завершен, необходимо настроить условия оценки.Щелкните вкладку Условия. Следующее…

вс, 4 окт.2020 г., 12:29

Стандартные параметры — типы меток

Коды типов меток будут автоматически настроены с описаниями по умолчанию. Чтобы изменить описание, щелкните значок «Изменить» слева от типа метки …

Пт, 6 марта 2020 г., 9:50

Стандартные параметры — действительные знаки

Каждый класс может использовать разные действительные оценки.Оценки также можно копировать из класса в класс. В форме «Действительные оценки» нажмите кнопку «Оценка» вверху …

Пн, 24 февраля 2020 г., 18:34

Стандартные параметры — Легенда типа метки

Легенда типа отметки используется для определения того, какие действительные отметки будут отображаться в табеле успеваемости для каждого уровня обучения и в каком положении они будут напечатаны в Ex …

Сб, 22 фев 2020 г., 11:44

Стандартные параметры — Комментарии

Вкладка Комментарии используется для ввода комментариев, определяющих любую дополнительную информацию, которая будет напечатана в табеле успеваемости учащегося.Учителя смогут вставлять …

Сб, 22 фев 2020 г., 11:43

Страница Стандарты используется для определения всех Стандартов, которые будут использоваться в табелях успеваемости или которые будут доступны учителям для использования в своих журналах. С …

Чт, 2 апр.2020 г., 17:30

Шаблоны отчетов на основе стандартов — Обзор

Шаблоны отчетов на основе стандартов позволяют пользователям создавать несколько отчетов, не влияя на текущие отчеты, которые могут находиться в производстве….

Сб, 22 фев 2020 г., 12:21

Шаблоны отчетов на основе стандартов — Создание нового шаблона

После предоставления разрешений стандартным шаблонам отчетов — область безопасности SBS, пользователи увидят параметр «Шаблоны отчетов на основе стандартов».

Сб, 3 авг.2019 г., 20:39

Шаблоны отчетов на основе стандартов — Создание шаблона

После того, как шаблон создан с помощью кнопки «Создать новый шаблон» или «Импортировать из SBE», многие параметры и функции доступны для создания t…

Пн, 18 февраля 2019 г., 7:34

Стандартные шаблоны табелей успеваемости — предварительный просмотр

Значок «Предварительный просмотр» доступен для проверки выполнения табеля во время его создания. При создании нового шаблона значок предварительного просмотра печати …

Пт, 23 октября 2020 г., 18:06

Шаблоны отчетов на основе стандартов — Сохранение и открытие шаблона

При нажатии на значок «Сохранить шаблон» отобразится всплывающая страница «Сохранить шаблон».Имя — при создании нового шаблона Имя будет пустым. Войти…

Сб, 3 авг.2019 г., 20:56

Стандартные шаблоны табелей успеваемости — отправьте в SBE

Когда шаблон будет готов, его можно перенести на текущую настройку с помощью значка Push to SBE. Отобразится следующее. Табель успеваемости T …

Пн, 18 февраля 2019 г., 7:47

После того, как шаблон был помещен в таблицу настройки на основе стандартов (SBE), его можно использовать для просмотра и печати пустого табеля успеваемости.Доступ к нему можно получить с …

Пн, 18 февраля 2019 г., 7:49

Назначение учащимся типа табеля успеваемости

Чтобы создать табели успеваемости для студентов с новыми типами табелей успеваемости, ученики должны быть помечены соответствующим типом табелей успеваемости перед стандартом …

Сб, 22 фев 2020 г., 12:47

Отчетность об оценках на основе стандартов — создание и обновление оценок

После того, как настройка оценок на основе стандартов будет завершена, ввести оценку можно с помощью «Ввод оценок на основе стандартов», «Оценки на основе стандартов учителем»…

Сб, 22 фев 2020 г., 13:10

Таблицы отчетов на основе стандартов печати

Таблицы отчетов на основе стандартов печати можно запускать из категории «Карты отчетов для печати» на панели управления оценками на основе стандартов или из категории «Стандартные отчеты».

вт, 19 января 2021 г., 14:34

История табелей успеваемости для табелей успеваемости на основе стандартов

История успеваемости — это функция, которая позволяет школам сохранять постоянную электронную копию каждой табеля успеваемости, которую получает ученик.
