Станок для гибки листового металла – как работает, каким бывает? + видео
Гибка листового металла представляет собой особую технологическую операцию, дающую возможность получать требуемые по конфигурации заготовки. Если для ее выполнения используется станок либо иное специальное оборудование, весь процесс происходит с минимальными усилиями со стороны человека.
1 Какие есть приспособления для гибки?
Гибка металла своими руками чаще всего производится посредством элементарных конструкций. В быту для этих целей применяют обычный автомобильный домкрат. Он позволяет без серьезных затруднений изгибать тонкие трубы и листы, стержневую арматуру небольшого сечения. Еще проще использовать для гибки листового металла киянку, которая имеется у любого хозяина, и металлический уголок. Такое приспособление работает по простейшему принципу. Вы укладываете лист на уголок и загибаете его свободную часть ударами киянки.
Домашний станок для гибки металла
Если в быту имеется необходимость в более-менее регулярном изгибании металлических изделий, можно создать самостоятельно даже простой станок.
Его делают из струбцины, металлической прочной балки и уголка. Такое приспособление справляется с тонкими листами. Но для работы с прокатом большой толщины оно не подходит. На промышленных предприятиях, а также в небольших мастерских для гибки металла используют другое оборудование. Оно может быть пневматическим, электромеханическим либо гидравлическим. Производственный станок (иначе говоря – пресс) дает возможность работать с материалами любой твердости, толщины и прочности.
Оборудование для изгибания листового проката функционирует по разным принципам. Если используется пневматический станок, его узлы приводятся в действие давлением воздуха, электромеханический работает за счет специального механизма (кривошипно-шатунного). А гидравлическое оборудование функционирует благодаря напору жидкости. При этом любой пресс для гибки создает определенное усилие, которое и позволяет сгибать заготовку. Основным элементом подобной конструкции является траверса – балка укороченного типа, изготовленная из прочного металла.
Она управляется специальными системами, в состав которых входят датчики.
А листогибочное оборудование последних модификаций и вовсе контролируется компьютерами. Последние программируют до миллиметра позицию траверсы и скорость ее хода. За счет этого станок с программным управлением гарантирует получение точно выверенных углов изгиба.
2 Гибочный пресс – 3 разновидности
Оборудование для работы с металлом на профессиональном уровне принято делить на три типа. Согласно принятой классификации, станок для гибки металла может быть:
Поворотным – оснащается подвижной и неподвижной плитами, а также особыми балками. Это оборудование используется для работы с заготовками сравнительно малых размеров и с несложным рельефом.

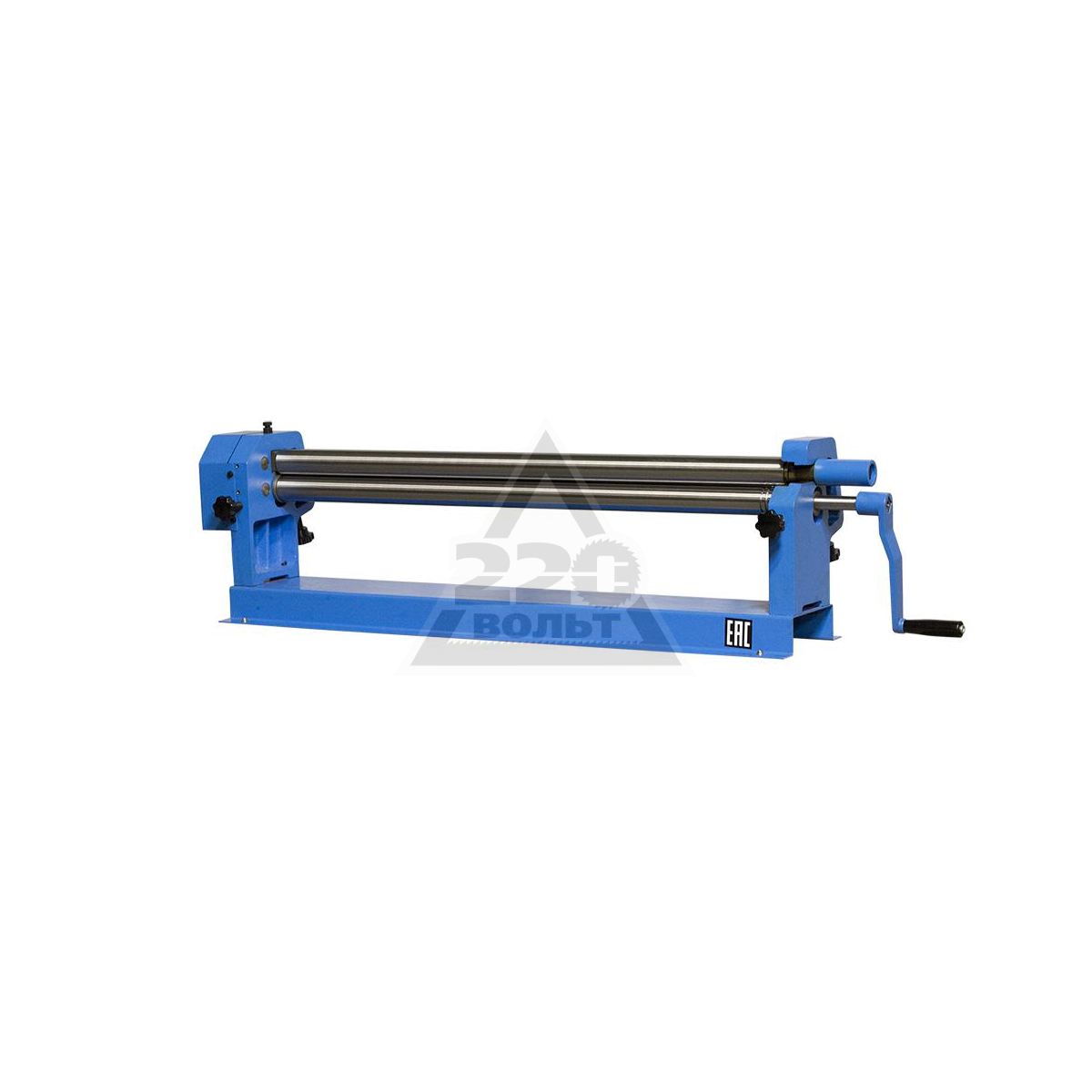

Ротационным – снабжается вальцами, между которыми и происходит изгибание заготовки. Такой пресс идеален для обработки крупных по геометрическим параметрам изделий. Обычно его применяют для выпуска небольших объемов заготовок. Важный момент! Ротационный станок может быть переносным либо стационарным. Небольшие мастерские и предприятия, как правило, приобретают мобильное оборудование. Оно занимает меньше места и стоит дешевле стационарных агрегатов.
Стандартным – оснащенным гидро- либо пневмоприводом. Подобные установки имеют в своей конструкции пуансоны и матрицу. Сгибание листового металла производится между этими узлами. Стандартный пресс оптимален для изготовления больших партий однотипных изделий. Отметим, что на современных предприятиях большей популярностью пользуются гидравлические листогибы. По сравнению с пневматическими агрегатами они намного надежнее и проще в эксплуатации.
Процесс гибки металлических листов
Стандартный гибочный пресс (и пневматический, и гидравлический) требует постоянного присутствия оператора. Все операции на нем выполняются человеком. Оператор настраивает станок для гибки, подает на него заготовки, следит за их правильным положением во время работы агрегата. Поворотный пресс (как и ротационный) в этом плане намного удобнее в эксплуатации. Такое оборудование является автоматизированным.От оператора требуется лишь задать конкретный алгоритм процесса, все остальное сделает станок.
3 Популярное оборудование – обзор востребованных агрегатов
Многие предприятия используют гибочные машины немецкого производителя ThyssenKrupp. Любой пресс с маркировкой MetalMaster LBM обеспечивает качественное выполнение работ. Такое оборудование выпускается в трех разновидностях:
LBM 300 – пресс для заготовок большой (до 315 см) длины. Он без проблем обрабатывает алюминий толщиной 1,3 мм, нержавеющую сталь 0,5 мм, кровельный металл 0,8 мм.
LBM 250 – работает с изделиями не длиннее 265 см. По техническим возможностям идентичен вышеописанному агрегату.
LBM 200 – пресс для заготовок протяженностью не более 215 см. Используется для гибки алюминия толщиной 1,7 мм, кровельной стали 1 мм и нержавейки 0,7 мм.
Станок MetalMaster LBM
Под брендом MetalMaster выпускаются и более современные агрегаты для гибки металла. Они оснащаются программным управлением и дают возможность обрабатывать листы большой толщины (до 15 мм) и длины (до 15 м). На такие листогибы устанавливаются сменные инструменты (разные комплекты матриц и пуансонов), за счет чего на них можно изгибать широкую номенклатуру заготовок. Наиболее известным поворотным и ротационным оборудованием ThyssenKrupp признаются модели серии HPN, CNC и HPJ-K.
Достойным конкурентом немецких агрегатов на российском рынке считаются гидравлические установки Ermaksan. Эти листогибы созданы для скоростной, качественной и высокоточной гибки. На них монтируется превосходное ЧПУ, которое значительно упрощает работу с большим количеством различных заготовок. На данный момент совсем не сложно найти те листогибочные приспособления, которые идеально подойдут для нужд различных потребителей.
Оборудование для художественной гибки металла – какое оно бывает? + Видео
Чтобы получить красивую декоративную решетку на окно, либо для ограды или балюстрады балкона, необходимо оборудование для холодной художественной гибки металла. Давайте разберемся, что это за приспособления.
1 Для чего нужно гнуть металлопрокат, и как это лучше делать?
Для изготовления кронштейнов козырьков над окнами и дверьми, а также для навешивания настенных фонарей и камер видеонаблюдения зачастую используются фигурные элементы из стальных полос, а также из прутка или арматуры. Такие детали можно заказать в кузнице или на предприятии, где установлены станки для гибки проката. Либо, как вариант, можно сделать механический инструмент для изготовления металлических орнаментальных элементов своими руками.
Фигурные элементы из прутка
Также немаловажно знать принцип действия автоматических приспособлений, которые можно приобрести для наладки массового выпуска фигурных деталей.
Разнообразие художественных элементов невелико, однако для каждого варианта требуется отдельная операция. Различают такие форм-факторы, как полоса или пруток со спиральным изгибом, пруток с кручением вокруг продольной оси, элемент с изгибом по определенному радиусу (до кольца) или волной, а также под углом. Также для придания конструкциям объема нередко используется гибка по большому радиусу. Универсальных аппаратов легкого класса с малой и средней производительностью очень мало, чаще встречаются модели, совмещающие комплекс для 2-3 типов гибки.
2 Автоматические станки для декоративного изгиба
Оборудование для получения декоративных форм из стальной полосы, прутка или арматуры (а также из труб) бывает механическое, основанное на работе маховика, электромеханическое, гидравлическое и пневматическое. Первым у нас будет станок для простейшей операции – вальцевания металла. Да, именно на этой технологии основан метод получения изгиба малого радиуса, то есть для дуги используются 3 валика. Однако отечественный станок «Д 2 С» отличается многофункциональностью, то есть можно своими руками установить насадку и для навивки «улитки».
Данное оборудование считается довольно простым, поскольку не нуждается во включении в производственную линию. В качестве насадки вместо ведущего, горизонтально ориентированного вала, используется специальный шаблон, который вставляется в патрон на шпинделе. Заготовка вставляется в зажим, после чего станок проворачивает вал на необходимый угол, который задается простейшим программированием на пульте. Максимальный диаметр изделия не может превышать 20 миллиметров.
Автоматическое оборудование для вальцевания металла
Для получения многовитковых улиток может быть сделано несколько поворотов шпинделя с поэтапной заменой насадок, либо с использованием сборного секционного шаблона. Похоже работает и станок для холодной художественной гибки металла «Декор 1», который имеет горизонтальную рабочую поверхность с расположенными на ней вертикальными шпинделями.
В ведущий патрон могут быть вставлены валки различного диаметра или специальные шаблоны «улитки». Оборудование снабжено пультом ЧПУ. Оба устройства запускаются автоматически и вручную. Следующий станок можно назвать бюджетным их вариантом.
Аппарат для холодной ковки «Ажур 1М» предназначен для пуска и остановки шпинделя своими руками. Мощностью в 3 кВт и имеющий небольшие размеры (менее метра по любой из сторон и 1,2 метра в высоту), этот агрегат может быть установлен даже в домашней мастерской. Производительность – от 400 деталей типа «лапка», «улитка» и «волюта», «корзинка» и «торсион» на дополняющих модулях.
Аппарат для холодной ковки «Ажур 1М»
Выпускаются и зарубежные образцы подобного оборудования. В частности, UNV3 предназначен для завивки заготовок в «улитки» и «волюты», а также для продольного скручивания прутка с квадратным сечением. Предусмотрено и изготовление «корзинки». Однако оборудование с ЧПУ требует работы исключительно обученного оператора, поскольку, в противном случае, придется использовать ручной пуск станка, из-за чего большинство функций дорогого оборудования не будут задействованы
.
То же самое можно сказать и про менее универсальный вариант V2-16 мощностью 1,5 кВт, который выполняет только операции по завивке «торсиона», изготовлению «корзинок» и производству «улиток». Оба агрегата при наличии цифрового пульта управления работают от педального пуска. Следует принять во внимание, что, независимо от используемого типа станка, материал должен обладать должной степенью вязкости и пластичности. Следовательно, высокоуглеродистые стали со значительной упругостью для этой цели не подходят.
3 Ручное производство декоративных металлических элементов
Помимо автоматических агрегатов сегодня в огромном количестве выпускается механический инструмент для фигурной деформации металлических полос и прутков с арматурой. Практически любое приспособление такого рода основано на вращении или повороте ворота, а также на рычажно-цепной передаче. Причем можно использовать как отдельные механические устройства, так и комплекс из нескольких узлов, соединенных на одной станине, разница между ними будет только в стоимости, производительность же абсолютно одинакова.
Давайте рассмотрим последовательно каждый инструмент для изготовления того или иного декоративного элемента из металла. Самое простое решение – вращение ворота вручную, то есть без использования различных передач, облегчающих мускульное усилие. Как правило, здесь можно упростить задачу только за счет предельно возможной длины плеча рычага. Например, элементарное устройство: стенд, на котором жестко закреплен упор для заготовки, а на некотором расстоянии от него – вращающийся вал, вокруг которого будет загибаться пруток, труба или полоса металла.
Инструмент для изготовления декоративных металлических элементов
Под рабочей поверхностью к оси вала прикреплен свободно двигающийся рычаг, имеющий дополнительную вертикальную ось на плече, выведенную над стендом через дугообразную прорезь. На ось надет второй вал, который будет прикатывать заготовку к первому. Такой инструмент дает возможность легко изготовить своими руками «волюту». Для закрутки «торсиона» на длинном массивном основании устанавливаются 2 станины, жестко закрепленная – на конце, и подвижная – на середине. Сквозь зафиксированную станину пропущен вал, на котором установлен ворот и имеется плашка с зажимами, обращенная вдоль основания к противоположному его концу. В свободно двигающейся консоли сделана проушина с болтовыми зажимами, куда жестко фиксируется заготовка.
Второй конец стержня с квадратным сечением зажимается в плашке. Далее вращением ворота придается нужное количество витков завиваемой по продольной оси детали. Этот же инструмент позволяет сделать своими руками корзинку из нескольких прутков. Вот еще один инструмент для механической художественной гибки металла. В центре рабочей поверхности приспособления имеется ось, на которую надевается сборный шаблон для улитки. Секции насадки имеют скошенные торцы для прочного стыка, а также удобные крепежи с небольшими отверстиями под пальцевое соединение. Когда дугообразные детали шаблона смыкаются в рабочее положение, получается ровная, плавно изгибающаяся спиралевидная конструкция.
Станок для механической художественной гибки металла
По центру, над зажимным пазом для заготовки, имеется бобышка ворота, в которую вкручиваются рукоятки рычагов. С небольшим отступом от надетой на ось насадки имеется длинная широкая прорезь, ориентированная от центра. В ней на пружине движется вал, который нужен для упора заготовки к шаблону при вращении ворота. И, наконец, последний инструмент, который можно приобрести для ручной гибки арматуры. Называется он очень похоже на операцию, которую выполняет, а именно – гнутик. Состоит из трех квадратных профилей, расположенных вплотную, два крайние из которых жестко закреплены на верстаке или станине.
Центральный движется продольно между крайними посредством поворота рычага (реечная передача). На неподвижных основаниях установлены ведомые валы прокатного стана, на центральном – ведущий, с воротом. Напротив него ближе к станине имеется место под сменный клин с заданным углом для углового загиба полос с упором на валы. Для получения дуги заготовка ставится между ведомыми и ведущим валами, поворотом рычага она гнется до нужного радиуса, далее вращается рукоятка для сообщения нужного изгиба всей заготовке.
4 Как самостоятельно изготовить устройство для гибки прутков и профилей?
Описанное оборудование несложно сделать самостоятельно, но гораздо эффективнее работать с электромеханическим станком. Поэтому, помимо ворота, вышеупомянутый инструмент можно своими руками снабдить цепной передачей на ось ведущего шпинделя от электромотора.
Однако наиболее эффективным будет решение с зажимным патроном от токарного станка, в бабках которого можно закрепить заготовку любой формы. Для этой цели можно задействовать остойчивый верстак, фиксируя на нем при необходимости подвижную консоль с проушиной под кручение «торсиона» или упор для наматывания спиральной улитки на закрепленную в патроне насадку.
Для изготовления колец своими руками, упомянутую ранее консоль с проушиной, которая располагается точно по центру патрона, можно отодвинуть на некоторое расстояние. Затем зажать бабками вал нужного диаметра (для удобства на его торцах могут быть более тонкие выступы под проушину и зажим). Также на валу устанавливается петля или иной зацеп для заготовки, которая затем, после включения электромотора и начала вращения шпинделя, начинает закручиваться пружиной вокруг шаблона. Желательно также своими руками сделать упор для прутка сбоку от оси вала. После снятия заготовку остается разрезать вдоль для получения колец по количеству витков.
Станок для гибки металла (металлогибочный)
Содержание
Станок для гибки и художественной резки металла представленн в виде прессового устройства, которое может работать как с цельными металлическими листами, так и с вырезанными полосами.
Металлогибочный станок
Станок для художественной резки и гибки, изготовленный своими руками, попмогает игибать листы под любым углом, не влия при этом на плоскостность.
Для чего применяются металлогибочные станки?
Металлогибочные станки могут применяться при обработке латунных, стальных алюминиевых или медных листов.
Толщина заготовки для гибки при этом не должна превышать 0,8 мм. Ручной листогибочный станок воздействует на заготовку таким образом, что она практически не подвергается деформации.
Металлогибочный станок
Таким образом устройство для гибки позволяет изготавливать самые различные предметы художественной формы своими руками.
Если балка для гибки и резки оснащена специальной силиконовой вставкой, то работать с окрашенными листами можно без риска повреждения покрытия.
Кроме того, металлогибочный станок для художественной резки своими руками может без труда работать с железными и жестяными листами.
При этом показатели точности и качества гибки и резки будут достаточно высокими. Устройство для гибки и художественной резки металла активно применяется в таких областях, как:
машиностроение изготовлении кузовов и запчастей;
строительство (кровля, металлический сайдинг, отливы для окон;
мебельное производство;
электроника.
Металлогибочный станок состоит из основания (железный лист), прижима, обжимного пуансона, оснащенного креплениями и двух струбцин.
Изготовить устройство для гибки и резки можно своими руками используя при этом металлические заготовки.
Для сборки своими руками применяются швеллера на которых крепится рама листогиба. Большинство модификаций имеют приспособления для фиксации рулонного металла, угломер, дублирующие опоры для листов и профилирующее устройство. к меню ↑
Конструктивные особенности станка
В металлогибочный станок для резки, изготовленный своими руками листы можно вставлять как передней, так и с тыльной стороны.
Это избавляет от необходимости проведения предварительной порезки заготовок. Металлогибочный агрегат оснащен резцом, который позволяет производить разрезание листа непосредственно на месте проведения работ. Основные конструктивные элементы устройства представлены в виде:
роликового ножа;
заднего стола;
подставки;
передних упоров;
измерительной пластины;
упора сгиба угла.
Роликовый нож изготавливается с применением прочного стального сплава, который можно затачивать после проведения работ.
Конструкция резака отличается устойчивостью к механическим нагрузкам и дополнительно покрыта порошковой посыпкой.
Его вес может достигать 5 кг. Задний стол устройства для гибки позволяет размещать на нем лист для обработки. При этом передвигать его можно в нужном направлении. Сгибатель и резак фиксируются на опорах рабочего стола.
Читайте также: виды и принципы работы станков для резки металла.
Подставка металлогибочного станка
Подставка устройства для гибки, изготовленного своими руками, размещена на подставке из дерева, что препятствует скольжению конструкции.
Подставка может регулироваться по высоте. С помощью передних опор можно устанавливать такой параметр, как ширина разреза.
В этом случае устройство можно разворачивать на 180° и возвращаться к начальной позиции. Упор помогает быстро задавать нужный угол изгиба заготовки и при этом фиксировать деталь под произвольным углом. к меню ↑
Принцип работы листогибочного устройства базируется на фиксировании заготовки на рабочем столе. Это производится благодаря наличию прижимной рамы. Последующий сгиб производится с участием поворотной балки.
Станок позволяет достигнуть максимального угла изгиба в 135-180°, при этом максимальная толщина листа напрямую зависит от мощностных характеристик прессового механизма.
Прижимание производится механическим способом при котором используется эксцентриковая стяжка. Конструктивные особенности устройства позволяют производить неограниченную по длине подачу заготовок.
Некоторые модификации позволяют производить прижим с помощью электромагнита, расположенного в корпусе устройства. Электромагнит с легкостью обеспечивает нужную степень прижима и исключает вероятность выскальзывания заготовки из-под прижимного механизма.
Металлогибочный станок электромагнитный
Как правило данная конструкция отличается повышенной жесткостью и позволяет производить прямолинейный и высококачественный изгиб.
Длина заготовок может быть изначально фиксированной или заданной с помощью ограничителей. Это удобно при создании однотипных деталей.
В ассортименте имеются специальные гибочные прессы, которые способны деформировать заготовку за счет вдавливания матрицы в выемку выступом пуансона. Усилие в таком устройстве возникает благодаря работе гидро- или пневмопривода.
Представленное оборудование позволяет работать со сталью, толщина листов которой может колебаться от 0,3 до 2,5 см. Оборудование такого типа может быть как передвижным, так и стационарным.
В зависимости от особенностей обработки заготовок, листогибы могу быть поворотными, с гибочной балкой, прессовыми – с матрицей и пуансоном, ротационными – с обязательным наличием валков. Станки могут быть:
пневматическими;
электромеханическими;
механическими;
гидравлическими;
ручными.
Читайте также: «Как изготовить сварочный осциллятор своими руками?»
к меню ↑
Делаем листогиб своими руками
Устройство, состоящее из основания, обжимного пуансона, оснащенного рычагом, прижима и струбцин можно самостоятельно изготовить при наличии сварочного аппарата.
Для этого понадобятся недоформированные уголки 3 и 5 номеров и небольшой отрезок швеллера. Основание может быть изготовлено из швеллеров 6, 5 и 8-й марок с длиной в 400-500 мм.
Самодельный листогиб
Прижим, сделанный с помощью уголка может обеспечивать сгибание листа на 90°, что может быть использовано при фальцевом соединении.
Прижим изготавливается из уголка с маркировкой «5», который усиливается дополнительно профилем под номером 3. Для придания нужной жесткости прижим изготавливают короче основания на 50-70 мм.
К торцам необходимо приварить кронштейны из отрезков уголков под номером 3. Края полок уголков должны контактировать с изгибаемым листом и перед сваркой быть обработаны напильником или фрезой.
Читайте также: виды, особенности и самостоятельная сборка фрез для мотоблока.
В стенке каждого углового кронштейна сверлится отверстие, с диаметром, равным 8 мм.Обжимной пуансон выполняется из уголков 5-го номера.
Он должен быть снабжен отверстиями с диаметром в 10 мм. Далее с ребер торцов уголков-пуансонов снимаются фаски. Их длина должна составлять 30 мм, при глубине в 5 мм. Это нужно для дальнейшего закрепления и установки стальных осей из прутьев.
Оси привариваются так, чтобы осевая линия была направленна параллельно ребру следующего уголка.
Перед тем как начать предварительную сборку основания и пуансона, нужно закрепить их и в слесарных тисках таким образом, чтобы уголки и швеллеры располагались в одной плоскости.
На поверхность для проведения пробных работ помещается лист мягкого металла, с толщиной в 1 мм. Сверху он фиксируется с помощью прижима.
Прижим листогиба
Прижим на некоторое время притягивается к основанию агрегата шпильками и ли накладками, оснащенными струбцинами.
После того как щечки будут размещены оптимальным образом, их следует приварить к раме. Для крепления струбцин к листогибочному агрегату можно использовать уголки марки 3, которые привариваются к полке основания. Теперь листогиб полностью готов к работе. к меню ↑
Как сделать станок для гибки листового металла — подробное видео
Читайте также: «Выбираем лучшие тиски для сверлильного станка».
ipmet.ru » Своими руками » Листогибочный станок своими руками » Простейший самодельный гибочный станок листового металла
Как работает простейший самодельный гибочный станок листового металла, знает каждый, кто хоть немного слесарничал. Его схема приведена на рисунке.
Схемы работы простейшего листогиба.
Изготовить его своими руками не составляет большого труда (если вы, конечно, с металлом на «ты» и имеете некоторые слесарные навыки). Строго говоря — это приспособление, а не станок. Но, многие называют его станком. Поэтому, будем применять оба термина.
Конструкция листогиба
На рисунке показан эскиз простейшего самодельного гибочного станка листового металла. Конструкция его настолько проста, что не требует пояснений.
Эскиз самодельного листогиба.
Такое приспособление не способно обрабатывать толстый материал, оно проработает очень недолго, да и то, что на нём будет изготовлено, не будет отличаться точностью гиба. Но для изготовления небольшой партии гаражно-дачно-домашних поделок оно вполне может быть применено.
Для практической реализации такого проекта следует предусмотреть крепление приспособления к станине (основанию). Удобнее всего это можно осуществить путём крепления в слесарных тисках (естественно, установленных на слесарном верстаке) заднего (неподвижного) уголка. Для этого его следует удлинить либо стальной пластиной толщиной 5…6 мм либо прочной доской (можно использовать любой другой подходящий материал, который окажется под руками). Возможно крепление непосредственно к верстаку (смотри рисунок ниже).
Комплектация листогиба
Для изготовления самодельного гибочного станка листового металла можно использовать уголок 50 мм х 50 мм толщиной 5 мм (можно швеллер). Размер уголка указан с запасом, но в этом случае он (уголок в данном случае называется прижимной планкой) не будет деформироваться (деформация прижимной планки приводит к образованию «пузырей» на заготовках).
Ремонт приспособления предлагаемой конструкции будет заключаться лишь в замене дверных петель. Кстати, дверные петли можно использовать старые — всё равно потом выбрасывать: главное, что бы «не болтались», то есть не имели большого люфта. Но, они должны быть, по-возможности, самые «мощные» (для тяжёлых и больших дверей). Крепить их следует на винтах М6 с потайной головкой (не забудьте поставить шайбы: гладкую и гровер).
Ручки прижимной планки следует изготовить из прочного и лёгкого материала (вам их придётся перемещать своими собственными руками) Ø 12…20 мм (как вам удобнее или что будет под руками).
Наш листогиб в действии.
Заключительные операции
После сварки обязательно удалите нагар карщёткой.
Окончив сборку, снимите заусеницы (напильником или любым другим подручным инструментом) и «завалите» кромки – что бы «вещь было приятно взять в руки».
Инструментом будет приятно пользоваться, если его покрасить. Этим вы, кроме эстетических свойств, повысите его антикоррозионную защиту. Краску можно использовать пентафталевую типа «ПФ». Перед покраской не забудьте произвести очистку (в том числе и обезжиривание) металлических поверхностей.
И заключительная операция – это смазка петель. Можно использовать любую консистентную смазку (жировую, литол и т. п.). Желаем вам успехов!
Ещё одна конструкция самодельного ручного листогиба.
А если после прочтения статьи вы решите, что может быть проще купить готовый листогибочный станок, то посмотрите где можно купить, на этой странице.
Гибка металла на станке на заказ в Москве
С помощью гибки получают надежные и объемные изделия. Гибка металла на станке – эффективный и долговечный способ обработки металла без траты времени и сил на сварку и прочие виды соединительных работ.
Гибка металла на станке с помощью разного вида оборудования
Процесс гибки – завершающий момент обработки материала. Кроме того, некачественная работа отрицательно влияет на общее качество продукции. Оборудование, предназначенное для гибки называют листогибочными прессами.
По способу обработки пресс бывает:
Матричным с пуансоном. Пресс сгибает металл, находящийся между пуансоном и матрицей. Гибочное усилие происходит от верхней части станка. Такое оборудование используют для обработки толстых листов.
Ротационный с валками. Принцип работы: пресс сгибает лист между валками при перемещении. Применяется для создания крупногабаритных изделий. Рельеф среза (поперечного) обычно сложный.
Поворотный с балкой для гибки. Нижняя часть аппарата всегда неподвижна, а верхняя плита расположена на поворотном кронштейне. Таким образом, деформируют мелкие заготовки.
По мобильности пресс может быть:
стационарным;
передвижным.
Нанесение размеров бывает ручное и автоматическое. В промышленной области популярность приобрел механический (кривошипно-шатунный механизм), гидравлический (давление масла), пневматический (давление воздуха) и «ручной» пресс (малосерийное производство).
Технология обработки
Гибка основана на естественной пластичности металлов. В зависимости от материала и цели деформации применяют технологию холодной или горячей обработки.
Часто процесс гибки (особенно крупногабаритный профиль) производят на заказ. Кроме выбора технологии, следует учитывать все задачи, определенные заказчиком для выполнения. Перед процессом обработки выполняется расчет силы гибки металла. Для этого существуют специальные формулы и таблицы.
Основные виды технологии гибки:
Воздушная гибка – самая популярная технология. Процесс работы: пуансон опускают в матрицу на заданную глубину. Такой способ реализуется с малыми затратами усилий, не нужно часто менять инструмент.
Гибка листа металла по матрице. Весьма затратный вид обработки, требующий солидный набор инструментов. Преимущество: высокий уровень точности.
Деформация с помощью поворотной балки. Распространенная технология, имеющая свой плюс – заготовка во время изгиба прижата. Так снижается вероятность повреждения. Недостаток в том, что толщина материала ограничена. Используется при создании дверей или других металлических элементов интерьера.
Услуги гибки листового металла
Металлообработка – распространенный процесс, потому наша компания оказывает услуги по данной специализации. Обычно заказ делают, когда нужно произвести гибку металла, существенного объема либо сложного профиля (скорее всего габаритного), а своих навыков в этой сфере нет. Выполнение работы зависит и от сложности, и от способа гибки, и от материала, используемого в процессе специалистом.
Наша компания предлагает быстрое, (особенно, если вы находитесь в Москве) достойное обслуживание, качество продукции и услуг по доступной стоимости.
Что такое гибка металла?
При обработке металла очень часто требуется выполнить операцию, связанную с его пластическим деформированием, — гибку.
Гибка металла — это возможность придать новую форму заготовке механическим или ручным способом (с использованием специальных приспособлений).
При таком воздействии на металлическую поверхность, происходит растяжение ее внешних слоев с одновременным сжатием внутренних, результатом этого становится перегиб одной части заготовки на определённый угол по отношению к другой.
При выполнении гибки металла в домашних условиях следует придерживаться следующих основных правил:
Радиус загиба не должен быть меньше, чем толщина заготовки. Это сможет предупредить появление трещин и разрывов в сплаве.
Не рекомендуется сгибать в домашних условиях металлические листы толщиной более 10 мм. Для выполнения гибки таких листов нужны специальные условия.
При работе с металлом следует выбирать более пластичные сплавы (например, железо, имеющее в своем составе малое количество примесей углерода, будет наиболее пластичным).
Не следует забывать, что при нагревании повышается пластичность металла. В некоторых случаях это прекрасная возможность произвести гибку без механического повреждения металла и возможного появления на нем трещин.
При проведении работ могут быть использованы тиски для зажима металла и молоток. При этом следует помнить, что чем толще металл, тем мощнее должны быть тиски во избежание их поломки.
Инструмент и оборудование для гибки металла.
В небольших кузнечных мастерских при изготовлении кованых изделий используется специальный ручной инструмент для гибки металла, позволяющий производить работы с более толстым и прочным металлом. С его помощью можно производить гибку углов, дуг, колец, а также устанавливать металлические заклепки. Для механизации процесса можно использовать станок для гибки листового металла, листогибочные прессы, вальцы и роликовые станки для гибки.
В настоящее время многие компании предлагают большой выбор оборудования для гибки металла в промышленных условиях:
гидравлические трубогибы с электронным управлением или ручным приводом;
гибочные станки;
станки для гибки арматуры и многие другие.
Современное оборудование широко используется при проведении строительных и монтажных работ. Применение специального оборудования для гибки металла позволяет выполнять большой объем работ в короткие сроки, значительным образом повышает качество гибки.
Технология гибки листового металла.
Гибка листового металла производится в специальных гибочных штампах. Лист до упора помещают в листогибочный пресс и закрепляют в нем. Сверху на лист оказывает давление пресс и происходит сгибание.
Такая технология сгиба позволяет получать разнообразные конструкции из металлического листа. Деталь, полученная данным способом, отличается прочностью и привлекательным внешним видом. Это значительным образом упрощает изготовление корпусных и иных деталей без применения сварки.
Мы предоставляем услуги гибки металла на заказ на профессиональном оборудовании. Наши специалисты имеют большой опыт работы в данной области, что позволяет им быстро и на высоком уровне справляться с поставленными задачами любой сложности.
Воспользовавшись нашими услугами гибки металла, Вы будете уверенность в надежности и долговечности получаемой в результате работы конструкции.
Возврат к списку
Станки для гибки листового металла по выгодной цене — выгодные предложения на станки для гибки листового металла от мировых продавцов станков для гибки листового металла
Отличные новости !!! Вы находитесь в нужном месте для гибочных станков для листового металла. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот станок для гибки листового металла станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели гибочные станки для листового металла на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в гибочных станках для листового металла и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести станки для гибки листового металла по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучшая цена ручной гибочный станок для листового металла — выгодные предложения на ручной гибочный станок для листового металла от мировых продавцов ручных гибочных станков
Отличные новости !!! Вы попали в нужное место в пользу ручного гибочного станка для листового металла. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший ручной станок для гибки листового металла вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ручной станок для гибки листового металла на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в ручном гибочном станке для листового металла и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести станок для гибки листового металла с ручным управлением по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
▷ Станок для гибки листового металла б / у на продажу
Международный
ПРОДАЖА МАШИНЫ Поиск
Предложения
Аукционы
Дилеры
Отправить запрос
Разместить рекламу
Список просмотра
Авторизоваться
Гибка листов — это процесс формования металла, с помощью которого металлы можно деформировать или согнуть в нужные формы. В процессе гибки листового металла к металлической детали прилагается сила, заставляющая ее деформироваться в определенном направлении. Здесь площадь поверхности металлической части не изменяется, но внутренняя часть сжимается и сжимается, а внешняя часть растягивается и становится более напряженной. Это происходит из-за того, что предел текучести и предел прочности металла нарушаются при приложении к нему силы. При гибке металла металл деформируется только по одной оси, но в сочетании с последовательностью различных операций можно отливать даже сложные формы с помощью процесса гибки листового металла.
Металлы действительно твердые, и гнуть их не так-то просто. Для гибки металлов необходимо, чтобы они находились под нагрузкой, превышающей их предел текучести и ниже их предела прочности на растяжение, и для этого требуются машины для гибки листового металла.
С помощью гибочных станков для листового металла можно резать и гнуть различные виды листового металла, такие как алюминий, латунь, медь, сталь, олово, никель и титан. Современные листогибочные станки представляют собой сложные модели станков для гибки листового металла, с помощью которых металлы можно легко и быстро согнуть или выпрямить для придания желаемой формы с помощью имеющихся в них гибочных балок или комплектов штампов.Различные виды листогибочных машин используются для выполнения различных операций по формовке и гибке металла в промышленности. Некоторые из популярных моделей станков для гибки листового металла, доступных у нас, включают
C Тип силовой пресс
Пирамидальный гибочный ролик
Механические ножницы с кривошипом
Гидравлические ножницы
Механический листогибочный пресс
Гидравлический листогибочный пресс
Гибка листового металла
Гибка листового металла — распространенный и жизненно важный процесс в обрабатывающей промышленности. Гибка листового металла — пластическая деформация изделия по оси,
создание изменения в
геометрия детали. Подобно другим процессам обработки металла, гибка изменяет форму.
заготовки, при этом объем материала останется прежним. В некоторых случаях
изгиб может привести к небольшому изменению толщины листа. Для большинства операций
однако изгиб практически не приводит к изменению толщины
листового металла. Помимо создания желаемой геометрической формы, изгиб
также используется для придания прочности и жесткости листовому металлу, чтобы изменить момент детали
инерции, для косметического вида и устранения острых углов.
Рисунок: 264
Изгиб металла вызывает как растяжение, так и сжатие внутри материала. Механический
принципы металлов, особенно в отношении упругой и пластической деформации, являются
важны для понимания гибки листового металла и обсуждаются в основах
участок формовки металла. Эффект, который свойства материала будут иметь в ответ на
Условия производства будут определяющим фактором при проектировании процесса обработки листового металла.Обычно гибка листового металла выполняется в холодном состоянии, но иногда работа может быть
нагревается до рабочей или теплой температуры.
Большинство операций по гибке листового металла включает настройку штамповочного штампа, хотя и не всегда.
Существует множество различных конфигураций, конфигураций и приспособлений пуансона. Инструмент может быть
в зависимости от процесса гибки и желаемого угла гибки. Гибочные материалы штампа
обычно из серого чугуна или углеродистой стали, но в зависимости от обрабатываемой детали
Диапазон материалов пуансона варьируется от древесины твердых пород до карбидов.Сила для
штамповка и штамповка обычно обеспечивается прессом. Заготовка может
пройти несколько процессов гибки металла. Иногда потребуется серия разных
операции штамповки и штамповки для создания единого изгиба. Или много прогрессивных изгибов
операции по формированию определенной геометрии.
Листовой металл относится к заготовке при гибке.
обсуждаются в этом разделе. Однако многие из описанных процессов также могут быть
наносится и на металлический лист.Ссылки на детали из листового металла часто могут
включить пластину. Некоторые операции гибки специально разработаны для гибки
металлических деталей различной формы, например ручек шкафов. Гибка труб и стержней
также широко применяется в современном производстве.
Гибочные процессы
Процессы гибки различаются методами, которые они используют для пластической деформации
лист или тарелка. Материал, размер и толщина заготовки являются важными факторами.
при выборе способа гибки металла.Также важен размер
изгиб, радиус изгиба, угол изгиба, кривизна изгиба и расположение изгиба в
заготовка. При проектировании процесса обработки листового металла следует выбирать наиболее эффективный тип
процесс гибки в зависимости от характера желаемого гиба и обрабатываемого материала.
Многие изгибы можно эффективно сформировать с помощью множества различных процессов и
доступное оборудование часто определяет метод гибки.
Одним из наиболее распространенных способов изготовления листового металла является V-образная гибка.Пуансон V-образной формы направляет работу в V-образную матрицу и, следовательно,
сгибает его. Этот тип отростка может загибать как очень острые, так и очень тупые углы,
также все, что находится между ними, включая 90 градусов.
Рисунок: 265
Гибка кромок — еще один очень распространенный процесс листового металла, который выполняется с помощью
вытирая умирают. Гибка кромок дает хорошее механическое преимущество при формировании
сгибаться. Однако углы более 90 градусов потребуют более сложных
оборудование, способное передавать некоторые горизонтальные силы.Кроме того, вытирая умирают
используемые при гибке кромок должны иметь прижимную подушку. Действие
Подушку давления можно контролировать отдельно, чем у пуансона. В основном давление
подушка удерживает часть заготовки на штампе, площадь изгиба
расположен на краю матрицы, а остальная часть работы удерживается над пространством, как
консольная балка. Затем пуансон прикладывает силу к секции консольной балки,
заставляя изделие изгибаться за край штампа.
Рисунок: 266
Поворотная гибка работает по тому же механизму, что и кромочная гибка.Однако для поворотной гибки используется другая конструкция, чем для протирочной матрицы. А
цилиндр, с вырезанным под нужным углом, служит пуансоном. В
цилиндр может вращаться вокруг одной оси и надежно закреплен на всех остальных
степени движения за счет крепления к седлу. Лист
металл помещается консольно над краем нижней матрицы, как и
настройка при гибке кромок. В отличие от гибки кромок, при поворотной гибке
Нет прижимной подушки. На пуансон передается сила, заставляя его закрыться
работа.Канавка на цилиндре рассчитана таким образом, чтобы правильно
угловой изгиб. Канавка может быть меньше или больше 90 градусов, что позволяет
для ряда острых и тупых поворотов. V-образный паз цилиндров имеет два
поверхности. Одна поверхность контактирует с изделием, передавая давление и удерживая лист
металл на месте на нижней матрице. Поскольку сила передается через цилиндр, он вращается,
заставляя другую поверхность изгибать изделие за край штампа, в то время как
первая поверхность продолжает удерживать работу на месте.Ротационная гибка обеспечивает
хорошее механическое преимущество.
Этот процесс дает преимущества по сравнению со стандартной операцией гибки кромок в
что он устраняет необходимость в прижимной подушке и может сгибаться
90 градусов без какого-либо горизонтально действующего оборудования. Ротационная гибка
относительно новый и набирает популярность в обрабатывающей промышленности.
Рисунок: 267
Гибка воздухом — это простой метод создания гибки без необходимости
геометрия штампа.Листовой металл поддерживается двумя поверхностями на определенном расстоянии.
отдельно. Пробойник оказывает усилие в нужном месте, изгибая листовой металл между
две поверхности.
Рисунок: 268
Пуансон и матрица изготавливаются с определенной геометрией, чтобы
специфические изгибы. Для гибки каналов используется профильный пуансон и матрица для формирования листа
металлический швеллер. U-образный изгиб выполняется с помощью U-образного пробойника правильного
кривизна.
Рисунок: 269
Многие операции гибки были разработаны для получения смещений и
формируют листовой металл для множества различных функций.
Рисунок: 270
Некоторые операции по гибке листового металла требуют использования более двух штампов.
Круглые трубы, например, можно сгибать из листового металла с помощью нескольких операций.
машина. Для соединения полая труба может быть прошита или сварена.
Рисунок: 271
Гофрирование — это тип процесса гибки, при котором симметричный изгиб
производится по ширине листового металла и через равные промежутки времени по его
Вся длина.Для гофрирования используются самые разные формы, но все они имеют
с той же целью, чтобы увеличить жесткость листового металла и увеличить его
устойчивость к изгибающим моментам. Это достигается упрочнением
металла и изменение момента инерции листа, вызванное изгибом
геометрия. Гофрированный листовой металл очень полезен в строительстве и
широко применяется в строительной отрасли.
Рисунок: 272
Процессы гибки кромок
Листовой металл разных размеров можно гнуть бесчисленным количеством способов,
в разных местах для достижения желаемой геометрии детали.Один из многих
при производстве листового металла важным фактором является состояние
кромки листового металла, особенно в отношении детали после изготовления. Край
операции гибки обычно используются при промышленной обработке листового металла и
вовлекают изгиб часть металла, которая меньше по сравнению с деталью. Эти
секции расположены по краям. Гибка кромок используется для устранения острых кромок,
для обеспечения геометрических поверхностей для таких целей, как соединение, для защиты детали,
для увеличения жесткости и косметического вида.
Отбортовка — это процесс сгибания кромки, обычно под углом 90 градусов.
Рисунок: 273
Иногда листовой металл преднамеренно подвергается растяжению или сжатию в
процессы отбортовки растяжением и отбортовки усадкой соответственно. В добавление к
загибая край, эти операции также придают ему кривую.
Рисунок: 274
Отбортовка — обычное дело при обработке кромок деталей из листового металла и может
также могут использоваться для формирования рабочей конструкции деталей, например, петель. Бисероплетение
образует завиток по краю детали. Этот валик может быть сформирован на
прямая или изогнутая ось. Есть много разных техник для формирования
шарик. Некоторые методы формируют бусину постепенно, в несколько этапов, используя
несколько различных расположений кристаллов. Другие процессы гибки листового металла производят
бусина с одной плашкой. В процессе, называемом проводкой, край металла загибается над проволокой.
Формирование бусины зависит от конкретных требований к
производственный процесс и деталь из листового металла.
Рисунок: 275
Подшивка — это процесс гибки кромки, при котором край листа
полностью наклонился на себя.
Рисунок: 276
Закатка — это процесс соединения листового металла. Сшивание предполагает сгибание
края двух деталей друг на друга. Прочность металла сопротивляется разрушению
соединение, потому что материал пластически деформируется в нужное положение. Поскольку
изгибы соединены вместе, каждый изгиб помогает противостоять деформации
другой изгиб, обеспечивающий хорошо укрепленную структуру суставов. Двойной шов имеет
использовались для создания водонепроницаемых или воздухонепроницаемых стыков между листовым металлом
части.
Рисунок: 277
Валковая гибка
Валковая гибка — это метод, который полезен для относительно толстых работ.
Хотя могут использоваться листы различного размера и толщины, это основной
производственный процесс для гибки металла больших кусков листа.Валковая гибка использует три
ролики для подачи и сгибания пластины до нужной кривизны. Расположение
валки определяют точный изгиб работы. Получены разные кривые
контролируя расстояние и угол между валками. Подвижный рулон обеспечивает
возможность управлять кривой. Работа может иметь некоторую кривую, часто
будет прям. Балки, стержни и другие металлические заготовки также изгибаются с помощью этого процесса.
Рисунок: 278
Профилегибочная обработка листового металла
Профилирование листового металла — это непрерывный производственный процесс, в котором для гибки используются валки.
поперечное сечение листового металла определенной геометрии.Часто несколько рулонов могут быть
используются последовательно для непрерывной гибки заготовки. Подобно фигурной прокатке, но
Профилирование не предполагает перераспределения материала в работе, только гибку.
Как и профильная прокатка, профилирование обычно включает в себя последовательную гибку изделия.
шаги. Каждый рулон будет в определенной степени формировать листовой металл при подготовке к
следующий рулон. Последний рулон завершает геометрию.
Каналы разных типов, водостоки, сайдинг и панели строительного назначения
являются обычными изделиями, производимыми в массовом производстве методом профилирования.Булочки бывают
обычно подается из рулона листового металла. Входной валок поставляется по мере разматывания рулона.
во время процесса. После формования непрерывные изделия можно разрезать на нужную длину.
для создания дискретных деталей. Закрытые секции, такие как квадраты и прямоугольники, могут быть
непрерывно гнутый из рулона листового металла. Рамы для дверей и окон
изготовлены этим методом. Рулон листового металла часто сгибается в рулон в тонкостенные.
сварная труба по шву. Сварка непрерывного продукта
включается в процесс прокатки.Профилегибочное формование каналов — непрерывное
альтернатива процессу дискретного изгиба канала, например, показанному на
Рисунок 269. Рисунок 279 показывает простую последовательность, используемую для создания канала.
Рисунок: 279
Этот канал может быть изготовлен с помощью штампа и штампа. Однако в этом
В этом случае длина канала будет ограничена длиной пуансона и
умереть. Профилирование позволяет изготавливать непрерывную часть (практически ограниченную длиной
рулона листового металла), который можно разрезать до любого необходимого размера. Производительность тоже повышается,
с устранением погрузочно-разгрузочных работ. Валки для профилирования листового металла бывают
обычно изготавливается из серого чугуна или углеродистой стали. Смазка важна и
влияет на силы и качество поверхности. Иногда рулоны хромируют, чтобы
улучшить качество поверхности.
Механика гибки листового металла
Чтобы понять механику гибки листового металла, понимание материала
свойства, характеристики и поведение металла, необходимо.Особенно
Важное значение имеет тема упругого и пластического деформирования металла. Информация о
свойства металлов применительно к производству можно найти в более ранних
секция, (металлообработка). Следует также понимать, что
гибка листового металла вызывает локальную пластическую деформацию и практически не влияет на
толщина листа, для большинства операций. Он не создает металлический поток, влияющий на
регионы подальше от поворота.
Усилие, необходимое для выполнения изгиба, во многом зависит от изгиба и
конкретный процесс гибки металла, потому что механика каждого процесса может
значительно различаются. Правильная смазка важна для
управляя силами и влияет на процесс. При штамповке и штамповке,
размер отверстия матрицы является основным фактором силы, необходимой для выполнения
изгиб. Увеличение размера отверстия в матрице уменьшит необходимый изгиб
сила. По мере изгиба листового металла необходимое усилие будет изменяться. Обычно важно
определить максимально необходимую силу изгиба, чтобы оценить производительность машины
требования.
Важными факторами, влияющими на механику гибки, являются материал,
толщина листа, ширина, по которой происходит изгиб, радиус изгиба, угол изгиба,
станки, инструменты и специальный процесс гибки металлов.Изгиб листа создаст силы
которые действуют в области изгиба и по толщине листа. Материал
по направлению к внешней стороне изгиба находится в напряжении, а материал по направлению внутрь
находится в сжатии. Напряжение и сжатие противоположны, поэтому при движении
от одного до другого должна существовать нулевая область. В этой нулевой области нет сил. на материал. При гибке листового металла эта нулевая область возникает вдоль
сплошная плоскость в пределах толщины детали, называемая нейтральной осью.Местоположение
этой оси будет зависеть от различных факторов гибки и листового металла. Тем не мение,
общее приближение для расположения оси может быть 40 процентов листа
толщина, измеренная от внутренней стороны изгиба. Еще одна характеристика
нейтральная ось состоит в том, что из-за отсутствия сил длина нейтральной оси
остается такой же. По существу, с одной стороны от нейтральной оси материал находится в напряжении,
с другой стороны, материал сжимается. Величина напряжения или
сжатие увеличивается с увеличением расстояния от оси.
Рисунок: 280
Если к металлической детали приложить относительно небольшое усилие, она деформируется.
упруго и восстанавливает свою форму при снятии усилия. Для того чтобы
пластической деформации металла, минимальный порог силы должен быть
достиг. Сила, действующая на нейтральную ось, равна нулю и увеличивается с увеличением
удаленность от этого региона. Минимальный порог силы, необходимый для пластика
деформация не достигается до определенного расстояния от нейтральной оси в
в любом направлении.Материал между этими областями деформируется только пластически,
из-за невысокой величины сил. Эти области проходят параллельно и образуют
эластичный стержень вокруг нейтральной оси.
Рисунок: 281
Когда сила, использованная для создания изгиба, снимается, восстановление
упругая область приводит к возникновению упругого возврата . Springback это
частичное восстановление работы от изгиба до ее геометрии перед
была приложена изгибающая сила.Величина упругого возврата во многом зависит от
модуль упругости и предел текучести материала. Обычно результаты
упругого возврата будет действовать только для увеличения угла изгиба на несколько градусов, однако,
все процессы гибки листового металла должны учитывать фактор упругого возврата.
Рисунок: 282
Способы устранения упругого возврата
В обрабатывающей промышленности были разработаны методы, которые могут устранить
эффекты упругого возврата.Один из распространенных методов — это чрезмерное сгибание. Количество
упругости рассчитывается, и листовой металл изгибается до меньшего изгиба
угол, чем нужно. Восстановление материала от упругого возврата приводит к
расчетное увеличение угла изгиба. Это увеличение делает восстановленный угол изгиба
именно то, что планировалось изначально.
Рисунок: 283
Другой метод устранения упругого возврата — пластическая деформация
материал в области изгиба.Локализованные сжимающие силы между пуансоном и
матрица в этой области будет пластически деформировать эластичный сердечник, предотвращая упругое восстановление. Это можно сделать, применив дополнительную силу через наконечник пуансона после
завершение гибки. Техника, известная как дно, или дно
удар.
Рисунок: 284
Формовка растяжением — это метод гибки металла, который устраняет большую часть
упругая отдача в изгибе.
Подвергая изделие растягивающему напряжению при изгибе, упругая область будет
пластически деформированный.Формирование растяжки не может выполняться для некоторых сложных
изгибы и для очень острых углов. Величину натяжения необходимо контролировать, чтобы
избегать растрескивания листового металла. Формирование растяжения — это процесс, часто используемый в
авиастроительная промышленность.
Рисунок: 285
Гибкость листового металла
Гибкость листового металла — это характерная степень, в которой
деталь из листового металла можно гнуть без сбоев. Гибкость связана с более
общий термин «формуемость», обсуждаемый в разделе «Формовка листового металла». Гибкость
будет меняться для разных материалов и толщины листа. Также механика
технологического процесса повлияет на гибкость, так как различный инструмент и геометрия листов
вызовет различное распределение силы.
Гибка металла — менее сложный процесс, чем глубокая вытяжка.
анализ сил, действующих во время операции. Один простой способ
количественно определить изгибаемость — изгибать прямоугольный образец листового металла до образования трещин
на внешней поверхности.Радиус изгиба, при котором возникает первое растрескивание, называется
минимальный радиус изгиба. Минимальный радиус изгиба часто выражается через
толщина листа (т.е. 2T, 4T). Чем выше минимальный радиус изгиба, тем меньше
гибкость. Минимальный радиус изгиба 0 означает, что лист можно
сложенный на себя.
Анизотропия листового металла — важный фактор при изгибе. Если лист
является анизотропным, то изгиб должен выполняться в нужном направлении. А
Тест на определение анизотропии обсуждается в разделе «Формовка листового металла».
Состояние кромок листового металла влияет на гибкость. Часто
трещины могут распространяться по краям. Неровные края могут уменьшить
гибкость детали из листового металла. Холодная обработка краев или детали,
может также снизить изгибаемость. Еще одним источником могут быть вакансии в сфере листового металла.
разрушения материала при изгибе. Наличие вакансий сократит
гибкость металла. Примеси в материале, особенно в виде включений, могут
также распространяют трещины и уменьшают изгибаемость.Остроконечный или остроугольный
включения более вредны для изгибаемости, чем круглые включения. Поверхность
качество листового металла может иметь значение при производстве гибки. Грубый
Поверхности могут увеличить вероятность растрескивания листа под действием силы.
Для решения этих проблем и оптимизации гибкости листового металла
следует проводить на всем протяжении производственного процесса. Лист высокого качества
металл происходит из высококачественного металла. Эффективные методы рафинирования вместе с
надежный процесс прокатки листового металла должен закрыть вакансии, разрушить или
исключить включения и придать металлическому изделию гладкую поверхность.Обработка кромок, такая как обрезка или чистовая вырубка, может улучшить качество кромки.
Иногда участки холодной обработки можно обработать. Отжиг детали до
устранение областей холодной обработки и повышение пластичности также улучшает
гибкость металла. Операции гибки иногда выполняются на нагретых деталях,
потому что нагревание приведет к увеличению гибкости металла. Листовой металл может
также иногда могут образовываться в среде с высоким давлением, что является еще одним
способ сделать его более гибким.
Процессы резки и гибки
Некоторые производственные процессы включают как резку, так и гибку листового металла.Прокалывание — это процесс резки и сгибания листа для создания рельефной геометрии.
Копирование может использоваться для увеличения теплоотдачи деталей из листового металла, для
пример. Другой распространенный процесс, в котором используются как резка, так и гибка, — это прошивка.
Не путать ковку с прошивкой. Пирсинг используется для создания
отверстие в детали из листового металла. В отличие от гашения, которое создает пробку, пирсинг делает
не удалять материал. Пуансон заострен и может проткнуть лист. Как
пуансон расширяет отверстие, материал загибается во внутренний фланец для отверстия.Этот фланец может быть полезен для некоторых приложений.
Рисунок: 286
Выпуклая металлическая трубка
Выпуклость трубы — это процесс производства листового металла, при котором некоторая часть внутренней
геометрия полой металлической трубки подвергается давлению, в результате чего трубка выпирает наружу.
Выпуклая область обычно ограничивается штампом, который может управлять его геометрией.
Общая длина трубки будет уменьшена из-за расширения области вздутия. В обрабатывающей промышленности используются различные методы выпучивания металла.
В одной основной группе процессов используется заглушка из эластомера, обычно полиуретана. Этот
заглушка находится внутри трубки. К эластомеру прикладывают давление, вызывая его вздутие.
Расширяясь наружу, заглушка сгибает трубку из листового металла. После снятия силы
пробка из эластомера возвращается к своей первоначальной форме и может быть легко удалена. Полиуретан
заглушки прочные и создадут хорошее распределение давления по поверхности
во время изгиба.Гидравлическое давление также может быть использовано для создания такого же вздутия
эффект. Однако заглушки из эластомера чище, легко снимаются и требуют меньше
сложная оснастка. Разъемные плашки используются для облегчения удаления детали.
Рисунок: 287
Гибка металлических труб
Трубы, стержни, стержни и другие поперечные сечения также подлежат операциям гибки металла. Следует помнить, что при гибке металлической детали упругая отдача всегда
фактор.Для гибки полых труб было разработано несколько специальных производственных процессов.
Эти операции также можно использовать для цельных стержней. Полые трубы имеют
характерно, что они могут разрушиться при сгибании. Трубки также могут треснуть или порваться,
пластичность материала важна при рассмотрении разрушения трубы.
По мере уменьшения радиуса изгиба тенденция к сжатию увеличивается. Радиус изгиба в
изгиб металлической трубы измеряется от средней линии трубы. Другой важный фактор, определяющий
коллапс — это толщина стенки трубки.Трубы с большей толщиной стенки меньше
скорее всего рухнет. Сгибание толстостенной трубы на большой радиус обычно не проблема, так как
что касается коллапса. Однако по мере уменьшения толщины стенки и / или изгиба
уменьшается радиус, необходимо найти решения, чтобы предотвратить разрушение трубки. Одно из решений —
перед сгибанием заполните трубку песком. Другой способ — разместить пластиковый
воткнуть какую-нибудь в трубку, потом согнуть. И песок, и пластиковая пробка действуют
обеспечивают внутреннюю структурную поддержку, значительно увеличивая способность гнуть трубы
без развала.
Гибка с растяжением — это процесс, при котором труба формируется под действием силы растяжения.
параллельно оси трубы и одновременное изгибающее усилие, действующее для вытягивания трубы
над блоком формы. Блок фиксируется, и силы прикладываются к концам
трубка.
Рисунок: 288
Гибка вытяжкой включает зажим трубы возле ее конца к вращающемуся формовочному блоку.
Прижимная подкладка также используется для удержания трубной заготовки. При вращении блока формы
трубка изогнута.
Рисунок: 289
Компрессионная гибка — это процесс гибки труб, который имеет некоторое сходство с
кромочная гибка листового металла с помощью шлифовального инструмента. Шток трубы удерживается силой, чтобы
блок фиксированной формы. Скребок, похожий на штамп, прикладывает силу, сгибая трубку над
блок формы.
Рисунок: 290
ТОП
деталей из листового металла | Изготовление листового металла на заказ
Дом
$ 500 Розыгрыш кредита в eMachineShop
2.Детали 5D и 3D
Услуги 3D-печати
Ацеталь лист
Акрилатные пластмассы
Свойства акрила
Акриловый лист
Аддитивное или вычитающее
Целевые рынки для самолетов
Алюминиевые сплавы
Алюминиевый лист
Услуги по анодированию
Приложение
Архитектура Целевой рынок
Искусство целевых рынков
Целевой рынок звукового оборудования
Автоматический вентиль / манометр
Ось
B2B Контрактное производство
Ленточнопильный станок
Услуги по дробеструйной очистке
Программа для дизайна бусинок
Программное обеспечение для проектирования лучей
Велосипеды Целевые рынки
Распыление связующего
Служба отделки черной оксидной пленкой
Заглушка
Допуск за допуск
Программное обеспечение для открывания бутылок
Целевой рынок для бизнеса
CAD Загрузить тестовое всплывающее окно
CAD Получить тестовое предложение всплывающее окно 2
CAD Подтверждение заказа
Часто задаваемые вопросы по САПР
Руководство по программному обеспечению CAD
Целевой рынок камер и фото
Лист из углеродного волокна
Автомобили Целевые рынки
Кольцо камеры и прокладка
Заказ на изменение
Тестовая страница чат-клиента
Программа для создания шахматных фигур
Классические механизмы — как они работают
Услуги по гибке с ЧПУ
Услуги лазерной резки с ЧПУ
Фрезерный станок с ЧПУ
Служба плазменной резки с ЧПУ
Фрезерование с ЧПУ
Токарный станок с ЧПУ
Станок для револьверной штамповки с ЧПУ
Коэффициент трения
Компенсация отделки
Соединительная трубка
Связаться с eMachineShop
Контроль
Медь лист
Копировать деталь
Снижение затрат
Зенковка
Зенкование
Краудфандинг
CSS
Пользовательские детали из АБС-пластика
Ацеталь на заказ
Акриловые детали на заказ
Обработка алюминиевых деталей на заказ
Пользовательские автозапчасти
Детали из латуни на заказ
Детали из бронзы на заказ
Детали из углеродного волокна на заказ
Картонные детали на заказ
Изготовленные на заказ медные детали
Корпуса на заказ
Изготовленные на заказ детали из стекловолокна
Плоские шайбы на заказ
Индивидуальные передние панели
Индивидуальные прокладки
Ключи для гольфа на заказ
Индивидуальные радиаторы
Ручки на заказ
Кожаные детали на заказ
Детали, обработанные на заказ
Галерея деталей, изготовленных на заказ
Прямозубые цилиндрические шестерни на заказ
Металлические кронштейны на заказ
Услуги по изготовлению металлических изделий на заказ
Металлические распорки на заказ
Детали для мотоциклов на заказ
Изготовленные на заказ детали из нейлона
Изготовленные на заказ пластиковые детали
Обработка деталей из поликарбоната на заказ
Обработка деталей из полистирола на заказ
Обработка деталей из ПТФЭ на заказ
Изготовленные на заказ детали из ПВХ
Детали для роботов на заказ
Резиновые детали на заказ
Пользовательские опоры вала
Ящики и корпуса из листового металла на заказ
Ручки переключения передач на заказ
Изготовленные на заказ детали из пружинной стали
Детали из нержавеющей стали на заказ
Обработанные стальные детали на заказ
Стальные валы на заказ
Обработка титановых деталей на заказ
Детали игрушек на заказ
Детали из дерева на заказ
Ключи нестандартные
В центре внимания клиентов: Lotus Exige
В центре внимания клиентов: трикодер из Star Trek
В центре внимания клиентов: ограничительная пластина корпуса дроссельной заслонки
Заказчик
Пластина цилиндра
Исходный
Базовая цель (и)
Срок поставки
Создавай собственные украшения
Запросы на дизайнерские услуги
дизайн-сервис-карты
Программа для проектирования игральных костей
Загрузить eMachineShop
Загрузить eMachineShop
Загрузить eMachineShop
Загрузить eMachineShop
Загрузить eMachineShop CAD
Скачать новый шаблон
скачать-новый
скачать-новый
Бурение
Целевой рынок для дронов
Динамическая балансировка маховика
Образование
Электронные символы
Целевой рынок электроники
eMachineShop Бесплатная раздача $ 500
eMachineShop Бесплатная раздача $ 500
Отзывы о браузере eMachineShop по САПР
Функции САПР eMachineShop
Отзывы о САПР eMachineShop
eMachineShop CAD Отзыв о заказе
Общие правила для поставщиков eMachineShop
eMachineShop был удален
Отзыв о размещении заказа в eMachineShop
Отзыв о расценках на eMachineShop
Лицензионное соглашение с конечным пользователем («EULA»)
Целевой рынок энергии
Целевой рынок инжиниринга
Инженеры
Гравировальные услуги
Экспорт САПР eMachineShop в DXF, IGES и STEP
Fab цитата
Элемент
Типоразмер (FOS)
Особенности Нет фото
Лист из стекловолокна
Отделки
Маховик
Маховик и поплавок
Отзыв о дополнительном заказе
Бесплатная программа для проектирования подшипникового узла
Бесплатное программное обеспечение для проектирования болтов
Бесплатное программное обеспечение для проектирования болтовых пластин
Бесплатная программа для проектирования кронштейнов
Бесплатное программное обеспечение САПР для 3D-принтеров
Средства защиты ушей для респираторных масок
Бесплатное ПО для проектирования корпусов
Бесплатное программное обеспечение для проектирования маховиков
Бесплатная программа для проектирования передней панели
Бесплатная программа для проектирования шестерен
Бесплатное программное обеспечение для проектирования радиаторов
Бесплатная программа для проектирования шестигранных гаек
Бесплатная программа для проектирования крышек корпуса
Бесплатное программное обеспечение для проектирования механических конструкций
Бесплатная онлайн-программа просмотра файлов САПР
Условия использования бесплатного онлайн-просмотра и конвертера CAD
