Схема ленинградка: Схема отопления Ленинградка — устройство для частного дома, особенности подключения системы, фотографии +видео

Схема отопления Ленинградка — устройство для частного дома, особенности подключения системы, фотографии +видео

Содержание:

1. Особенность схем отопления Ленинградка
2. Преимущества модернизации ленинградской системы
3. Особенности горизонтальной системы Ленинградка
4. Особенности вертикальной системы Ленинград
5. Достоинства и недостатки ленинградской системы
6. Особенности монтажа Ленинградки

Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта отопительной конструкции. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.

По утверждению специалистов, в индивидуальном строительстве самой востребованной является система отопления Ленинградка – схема монтажа ее отличается простотой.

С помощью такого конструкционного решения можно организовать обогрев любого дома, при этом значительно сэкономив на приобретении материалов и монтажных работах. В процессе эксплуатации ленинградской системы отопления у жильцов имеется возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

Особенность схем отопления Ленинградка

Прежде всего, следует отметить, что схема системы отопления Ленинградка – однотрубная. Принцип разводки теплоснабжающее магистрали состоит в том, что на контуре путем последовательной установки располагают отопительные приборы. По ним подогретый теплоноситель перетекает из одного радиатора в другой (подробнее: «Схема однотрубного отопления частного дома закрытого типа на примерах»).

Схема подключения отопления Ленинградка может иметь либо горизонтальную, либо вертикальную, а также верхнюю или нижнюю разводку трубопровода, в чем их различия видно на фото.

Определиться с выбором, какой способ будет востребован, владельцу недвижимости следует на этапе проектирования (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»).

Используется схема отопления Ленинградка для двухэтажного дома максимум. Здания, имеющие больше этажей, при помощи такой конструкции не обогревают. Принцип действия ленинградской системы заключается в следующем: нагретый теплоноситель от котла (газового, электрического) направляется в подающую линию, проложенную по всем помещениям дома. Затем вода (антифриз) возвращается в котел.
Таким образом, контур получается замкнутым, а теплоноситель проходит по нему полный цикл.

В каждой комнате монтируют радиаторы отопления и подключают их к подающему трубопроводу. Для обеспечения эффективного нагрева помещений их может быть разное количество в зависимости от потребностей.

При разработке схемы отопления частного дома Ленинградка предусматривают или естественную циркуляцию теплоносителя, или принудительный вариант (подробнее: «Ленинградская система отопления: схема, устройство, монтаж»).

Второй способ реализуют путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и приборов, осуществляющих контроль над функционированием отопления. Безусловно, что их установка приводит к удорожанию реализации проекта, но с другой стороны эффективность системы значительно возрастает.

Преимущества модернизации ленинградской системы

Установив в систему Ленинградка современные устройства можно получить ряд преимуществ:

1. Появляется возможность регулировать температурный режим в каждой комнате и подсобных помещениях. Например, повысить обогрев до максимума или понизить до минимальных значений. При этом не рекомендуется полностью отключать отопление, иначе помещение невозможно поддерживать в надлежащем состоянии.
2. Несмотря на снижение или повышение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
3. Когда появляется необходимость в ремонте отдельно расположенного радиатора, его можно будет отключать. Одновременно все остальные батареи продолжат свое функционирование в прежнем режиме и обогрев частного домовладения не пострадает.

Особенности горизонтальной системы Ленинградка

Если запроектирована горизонтальная схема отопления Ленинградка частного дома, то при разводке труб следует учитывать некоторые нюансы:

1. Магистральный трубопровод нужно укладывать в плоскость пола. Трубы размещают или поверх напольного покрытия или под ним. В последнем варианте потребуется теплоизоляция трубопровода, в противном случае потери тепла в системе будут большими.
2. Монтаж разводки труб выполняют до того, как укладывают напольное покрытие вне зависимости от варианта их укладки.
3. Когда делают однотрубное водяное отопление Ленинградка – схема размещения поверх пола может видоизменяться (прочитайте: «Схема водяного отопления частного дома — возможные виды расчета»).
4. Подающую часть трубопровода необходимо устанавливать с небольшим уклоном в направлении движения теплоносителя в сторону отопительных радиаторов.
5. Все батареи надо монтировать на одном уровне и на каждом приборе следует поставить краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при заполнении ее жидким теплоносителем.

Особенности вертикальной системы Ленинград

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Когда планируется вертикальная схема отопления Ленинградка, требуется установка циркулярного насоса. Как показала практика, его отсутствие самым негативным образом отражается на работе отопительной системы (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).

Среди преимуществ вертикальной разводки труб следует отметить:

• быстрый нагрев радиаторов;
• равномерное распределение нагретого теплоносителя по всем элементам контура;
• возможность монтировать трубы меньшего диаметра.

Что касается недостатков вертикальной схемы разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его покупку и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.

Когда реализуется вертикальная схема отопления одноэтажного дома Ленинградка, расстояние от нагревательного котла до последнего радиатора не может превышать 30 метров. Во всем остальном, в том числе относительно монтажа дополнительных приборов, эта система аналогична горизонтальному варианту.

Достоинства и недостатки ленинградской системы

Как и всякая отопительная система, Ленинградка имеет достоинства:

• экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
• доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
• недорогая эксплуатация;
• простота проведения ремонта;
• несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно. Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
• наиболее эффективна схема отопления двухэтажного дома Ленинградка.

Имеющиеся у системы недостатки поддаются нивелированию:

• при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
• при горизонтальной разводке труб установить полотенцесушитель или систему «теплый пол» не удастся;
• конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

Однотрубная схема отопления, детали на видео:

Особенности монтажа Ленинградки

1. Трубопровод монтируют по периметру здания.
2. Обязательно наличие расширительного бака. Он необходим для создания небольшого давления внутри трубопровода и таким образом обеспечивается равномерное передвижение теплоносителя.
3. Радиаторы в магистраль врезают одним из двух способов. Первый из них – нижний – предполагает подключение по расположенным внизу входным отверстиям. Второй вариант называется диагональным: вход теплоносителя идет от нижнего патрубка, а выход происходит с верхнего отверстия.

схема, плюсы и минусы однотрубной системы отопления

0

Ленинградская система отопления для частного дома

5 (100%) голосов: 3

Для того, чтобы эффективно обогреть небольшое по размеру помещение, не обязательно применять дорогие технологии. Сегодня очень часто используется Ленинградская система отопления, получившая широкую известность во времена Советского Союза.

• Принцип функционирования
• Схема однотрубной Ленинградской системы горизонтального типа
• Вертикальные схемы Лениградки
• Плюсы и минусы

«Ленинградка» — это система отопления однотрубного типа, которая очень простая и недорогая. В этой статье мы расскажем обо всех особенностях Ленинградской системы отопления.

Принцип функционирования

Если сравнить нынешнюю «Ленинградку» с той, что была 30 лет назад, то, конечно, благодаря современным технологиям теперешняя однотрубная система является более усовершенствованной с обширным функционалом.

Традиционная «Ленинградка» — это система отопительных приборов (сюда входят конвекторы, радиаторы и др.), которые соединены единым трубопроводом.

По такой системе беспрепятственно движется теплоноситель — вода или антифриз.

Основным элементом обогрева является котел. Радиаторы размещаются по периметру дома вдоль стен.

Об особенностях принудительной циркуляции теплоносителя можно прочитать здесь.

Подобная отопительная система подразделяется на два вида, исходя из того каким образом располагается трубопровод. Выделяется: горизонтальная и вертикальная.

Трубопровод системы может быть размещен как снизу, так и сверху. Практика показала, что наиболее высокая эффективность обогрева достигается в случае, когда трубы расположены вверху. Но за-то нижние гораздо легче устанавливать.

Для нижнего подключения приборов нужен насос, из-за этого немного снижается экономичность оборудования.

Если же предпочтение отдается верхнему способу размещения, тогда здесь стоит быть очень внимательным, от точности расчет на этапе проектирования будет напрямую зависеть эффективность работы отопительного котла.

Однотрубная Ленинградская отопительная система может применяться для небольших по размеру одно-, двухэтажных жилых построек, оптимальное количество радиаторов составляет 4-5 штук.

Если в действие приведено больше батарей (7-8), тогда нужно произвести расчеты конструкции с высокой точностью, чтобы не было никаких погрешностей. Если число радиаторов в доме начинается от 10 и более, тогда смысла в “Ленинградке” нет, вся ее эффективность в таком случае будет сведена к нулю.

Схема однотрубной Ленинградской системы горизонтального типа

Для такой системы отопления как Ленинградка, устанавливаемой в частном доме, обычно используют горизонтальную схему. Осуществляя монтаж по горизонтальной схеме. необходимо принимать во внимание тот факт, что все обогревательные элементы (батареи) размещаются на одном уровне, а устанавливаются они вдоль стен по периметру обустраиваемого помещения.

Система отопления может быть открытого типа и закрытого, с естественной и принудительной циркуляцией теплоносителя.

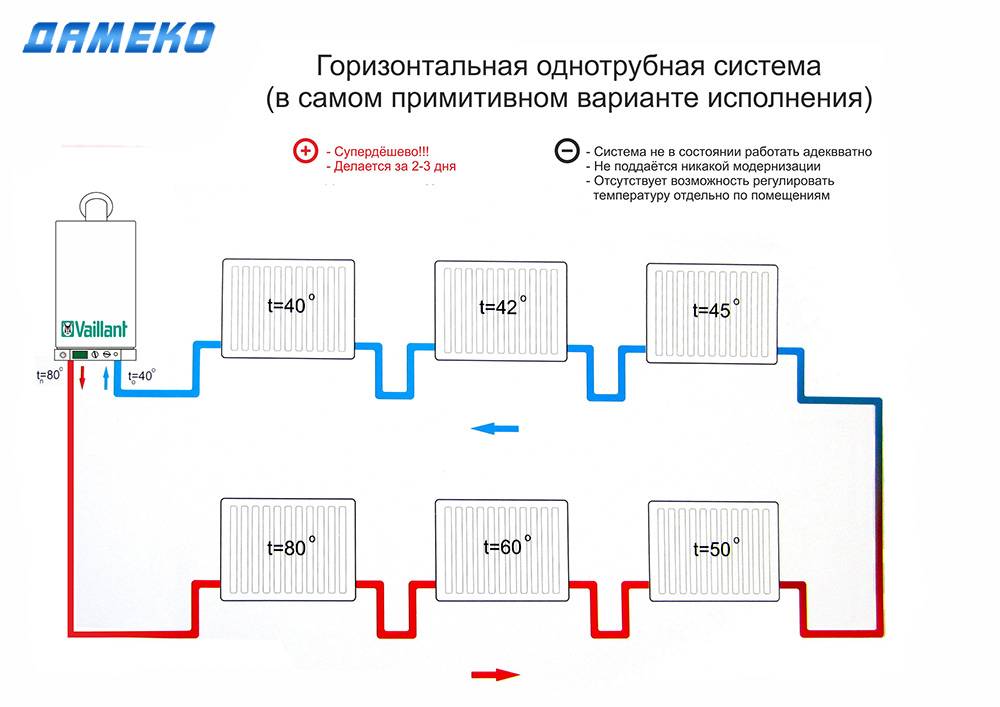

Для примера рассмотрим самую простую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Горизонтальная схема системы отопления открытого типа с принудительной циркуляцией

Стрелки указывают направление движения теплоносителя.

Посмотрев на схему, представленную на рисунке, вы увидите, что составными элементами системы являются:

1. Отопительный котел, который подсоединяется к системе подачи воды и к канализационным сетям (обозначен 1).
2. Расширительный бачок (3) с патрубком (2) – именно благодаря этому бачку система и именуется открытой. Совместно с расширительным баком установлен патрубок, из которого вытекает лишнее количество жидкости при заполнении контура, и воздух, который образуется при закипании жидкости в котле.
3. Циркуляционный насос (4), он располагается на обратном трубопроводе. Это устройство отвечает за циркуляцию воды по контуру.
4. Трубопровод подачи горячей воды (14) и трубопровод отвода охлажденного теплоносителя (9).
5. Радиаторы (8) с установленными кранами Маевского (7), непосредственно через них спускается воздух.
6. Фильтр (12), вода протекает через него до того, как попадет в котел.
7. Два шаровых крана (11) — когда открывается один из них, система заполняется теплоносителем-водой до самого патрубка. Второй является секретным, он отвечает за слив воды из системы в канализацию (10).

Батареи на схеме подключены трубопроводом снизу, однако можно и выполнить диагональное подключение, оно отличается более высокой эффективностью и теплоотдачей.

Как рассчитать объем расширительного бака?

Теперь перейдет к горизонтальной схеме закрытого типа, где движения теплоносителя осуществляется принудительно.

Горизонтальная схема системы отопления закрытого типа с принудительной циркуляцией

Если сравнить закрытую систему с открытой, то первая находится под давлением, это обусловлено тем, что расширительный бачок здесь — закрытый. Также в комплектацию системы входит панель контроля и управления. Она выполнена из корпуса, на который монтируются следующие элементы:

• предохранительный клапан: осуществляя выбор этой детали, необходимо учитывать технические характеристики котла. Если терморегулятор деформируется или вовсе выйдет из строя, то через клапан уйдут излишки воды, тем самым давление в системе снизится;
• воздухоотводчик, данный элемент отвечает за отведение ненужного воздуха из системы. Если система терморегуляции будет сломана, то при закипании жидкости в котле образуется лишнее количество воздуха, которое автоматически удалится через воздухоотводчик;
• манометр, этот прибор отвечает за контроль и изменение давления в системе. Оптимальные показатели давления равняются 1,5 Атм., однако показатель может быть другим — чаще всего он зависит от параметров котла.

Вертикальные схемы Лениградки

Ленинградская система отопления вертикального типа больше всего подходит для небольшого двухэтажного дома. Такие системы также бывают открытыми и закрытыми с естественной и принудительной циркуляцией.

На примере рассмотрим схему вертикального типа с естественной циркуляцией закрытого типа.

Схему вертикального типа с естественной циркуляцией закрытого типа

Подобная схема — непростая, в процессе воплощения в реальность такой идеи можно столкнуться с рядом сложностей.

Трубопровод устанавливается в верхнем участке стены под конкретным углом по направлению движения воды. Из котла теплоносителя направляется в расширительный бак, откуда под давлением он протекает по трубам и радиаторам.

Для того, чтобы система подобного типа отличалась высокой производительностью, следует разместить котел так, чтобы он находился ниже того уровня, где стоят радиаторы.

Помимо этого, в схеме может предусматриваться возможность изъятия радиаторных батарей без остановки системы отопления за счет установки на трубопровод байпасов с игольчатыми клапанами и шаровых кранов.

Особенности лучевой разводи труб отопления.

Плюсы и минусы

Как и любая другая отопительная система, “Ленинградка” имеет преимущества и недоработки.

Если говорить о плюсах, то в первую очередь, стоит отметить ее низкую стоимость.

Для осуществления монтажа такой системы требуется гораздо меньше материалов, чем для систем двухтрубного типа.

Подобной системе свойственны значительные потери тепла, однако, это проблема сегодня решаема. Установив дополнительные шаровые краны, балансировочные вентили, воздухоотводчики, вы значительно сможете увеличить эффективность функционирования системы.

Теперь перейдем к минусам.

Во-первых, вам не удастся осуществлять контроль над нагревом каждого радиатора. Такая опция возможно исключительно в отопительных системах двухтрубного типа.

Еще один существенный недостаток — это то, что для максимально эффективной циркуляции теплоносителя требуется установка циркуляционного насоса.

Третий минус заключается в том, что для “Ленинградки” нужен исключительно вертикальный разлив. То есть бак расширителя должен быть размещен только на чердаке.

Таким образом, можно сделать вывод, что Ленинградская система отопления заслуживает внимания. Однако, выбирая такую систему обогрева для частного дома, необходимо учесть все плюсы и минусы и хорошенько обдумать будет ли она целесообразной конкретно в вашем случае. Всегда можно проконсультироваться со специалистами и получить профессиональное заключение.
